Версии hdmi кабелей в чем разница: HDMI 1.4, HDMI 2.0 (a/b) и HDMI 2.1

Содержание

HDMI 1.4, HDMI 2.0 (a/b) и HDMI 2.1

Вот уже более десятка лет интерфейс HDMI является наиболее распространённым стандартом передачи сигнала высокой чёткости. Выбор в его пользу сделали едва ли не все участники рынка, благодаря доступности, поддержке всех современных технологий и постоянному развитию. Разработчики HDMI интерфейса постоянно совершенствуют своё детище, предоставляя производителям и пользователям всё самое лучшее, чего достигла AV-отрасль.

HDMI обновляется чаще других стандартов передачи AV-сигнала, и порой это создаёт определённые трудности простым пользователям. От версии к версии, стараясь не просто идти в ногу со временем, а задавать вектор развития, разработчики добавляют в стандарт все новые «фичи».

Когда это что-то революционное, новой версии присваивается номер по возрастанию (1, 1.2, 1.3, 1.4, 2, 2.1), а когда речь идёт о расширении уже имеющегося функционала, к этому номеру добавляют буквенное значение (1.2a, 1.3a, 1.

4b, 2.0a и т.д.). Сегодня хотелось бы рассказать, в чем разница HDMI 1.4 от HDMI 2.0, HDMI 2.0a (b) и других версий, не относящихся к разрешению 4K.

Актуальные версии HDMI

На сегодня актуальной версией считается HDMI 2.0 (a/b), которая была официально анонсирована 4 сентября 2013 года. Оборудование с его поддержкой стало появляться в продаже в 2014 году, и сейчас данный интерфейс уже имеется на борту многих устройств.

Но это совершенно не означает, что устройства с поддержкой более ранних версий следует выбросить. Вовсе нет! Как вы увидите из таблиц ниже, среднестатистическому пользователю для просмотра спутниковых / кабельных / эфирных HD телеканалов и фильмов, да и для ноутбуков и домашних компьютеров HDMI 1.2-1.4 будет вполне достаточно.

Хотя, конечно, в спецификации версии 2.0 больше всяких «плюшек» с прицелом на 5-7 лет вперед. А вот бежать впереди паровоза и пытаться сейчас искать технику с HDMI 2.1 «на борту» совершенно не стоит. Его ещё попросту не произвели, ведь он был представлен лишь в начале января 2017 года. Итак, приступим к детальному изучению спецификаций различных версий HDMI…

Основные характеристики HDMI разных версий

Обратимся к основным характеристикам разных версий HDMI, а самое главное, узнаем в чем разница HDMI 1.4 и 2.0 (самых актуальных версий). Отметим почти пятикратное увеличение пропускной способности последней версии по сравнению с версией 1.4.

	HDMI Version
	1.0–1.2a		1.3–1.3a	1.4–1.4b	2.0–2.0b		2.1
Спецификации сигнала
Пропускная способность	4.95 Gbit/s	10.2 Gbit/s		10.2 Gbit/s	18.0 Gbit/s	48.0 Gbit/s
Максимальная скорость передачи данных	3.96 Gbit/s	8.16 Gbit/s		8.16 Gbit/s	14. 4 Gbit/s	42.6 Gbit/s
TMDS	165 MHz	340 MHz		340 MHz	600 MHz	1200 MHz
Количество каналов TMDS	3	3		3	3	4
Схема кодирования	8b/10b	8b/10b		8b/10b	8b/10b	16b/18b
Компрессия (опционально)	—	—		—	—	DSC 1.2
Поддержка форматов цветов
RGB	Да
YC_BC_R 4:4:4	Да
YC_BC_R 4:2:2	Да
YC_BC_R 4:2:0	—	—		—	Да	Да
Глубина цвета
8 bpc (24 bit/px)	Да
10 bpc (30 bit/px)	Да
12 bpc (36 bit/px)	Да
16 bpc (48 bit/px)	—	Да		Да	Да	Да
Цветовое пространство
SMPTE 170M	Да
ITU-R BT. 601	Да
ITU-R BT.709	Да
sRGB	—	Да		Да	Да	Да
xvYCC	—	Да		Да	Да	Да
sYCC₆₀₁	—	—		Да	Да	Да
Adobe_YCC601	—	—		Да	Да	Да
Adobe RGB (1998)	—	—		Да	Да	Да
ITU-R BT.2020	—	—		—	Да	Да
Характеристики аудио
Частота дискретизации на канал (макс)	192 kHz
Звуковая частота (макс)	?	?		768 kHz	1536 kHz	1536 kHz
Размер образца	16–24 bits	16–24 bits		16–24 bits	16–24 bits	16–24 bits
Количество аудиоканалов (макс)	8	8		8	32	32

Эти данные из официальной спецификации HDMI мало что говорят простому пользователю. Гораздо чаще людей интересует, какое разрешение и частоту кадров поддерживает стандарт, потому что именно эти данные широко рекламируются производителями телевизоров, мониторов, компьютерного железа и прочей техники, а также указываются в характеристиках игр и видеофайлах.

Максимальные частоты и разрешения HDMI

Вот это уже интереснее! А интереснее потому, что львиная доля потребителей хочет знать не данные по TMDS или глубине цвета, а «потянет ли новая видеокарта 4K», или «можно ли смотреть Full HD каналы на этом телевизоре» и т.п.

Видео формат			Версия HDMI / Максимальная скорость передачи данных
Разрешение	Частота обновления (Hz)	Скорость передачи данных	1.0–1.1	1.2–1.2a	1.3–1.4b	2.0–2.0b	2.1
Разрешение	Частота обновления (Hz)	Скорость передачи данных	3.96 Gbit/s	3.96 Gbit/s	8.16 Gbit/s	14.4 Gbit/s	42.6 Gbit/s
HD Ready (720p) 1280 × 720	24	576 Mbit/s	Да	Да	Да	Да	Да
	30	720 Mbit/s	Да	Да	Да	Да	Да
	60	1. 45 Gbit/s	Да	Да	Да	Да	Да
	120	2.99 Gbit/s	—	Да	Да	Да	Да
Full HD (1080p) 1920 × 1080	24	1.26 Gbit/s	Да	Да	Да	Да	Да
	30	1.58 Gbit/s	Да	Да	Да	Да	Да
	60	3.20 Gbit/s	Да	Да	Да	Да	Да
	120	6.59 Gbit/s	—	—	Да	Да	Да
	144	8.00 Gbit/s	—	—	Да	Да	Да
	240	14. 00 Gbit/s	—	—	—	Да	Да
2K (1440p) 2560 × 1440	30	2.78 Gbit/s	—	Да	Да	Да	Да
	60	5.63 Gbit/s	—	—	Да	Да	Да
	75	7.09 Gbit/s	—	—	Да	Да	Да
	120	11.59 Gbit/s	—	—	—	Да	Да
	144	14.08 Gbit/s	—	—	—	Да	Да
	240	24.62 Gbit/s	—	—	—	—	Да
4K 3840 × 2160	30	6. 18 Gbit/s	—	—	Да	Да	Да
	60	12.54 Gbit/s	—	—	—	Да	Да
	75	15.79 Gbit/s	—	—	—	—	Да
	120	25.82 Gbit/s	—	—	—	—	Да
	144	31.35 Gbit/s	—	—	—	—	Да
	240	54.84 Gbit/s	—	—	—	—	Да
5K 5120 × 2880	30	10.94 Gbit/s	—	—	—	Да	Да
	60	22.18 Gbit/s	—	—	—	—	Да
	120	45. 66 Gbit/s	—	—	—	—	Да
8K 7680 × 4320	30	24.48 Gbit/s	—	—	—	—	Да
	60	49.65 Gbit/s	—	—	—	—	Да
	120	102.2 Gbit/s	—	—	—	—	Да

Как можно видеть, практически весь потенциал Full HD, которого вполне достаточно для простого телезрителя, был раскрыт еще в HDMI версии 1.3-1.4. Именно с разрешением 1920 × 1080 транслируются HD телеканалы.

4K контент вполне можно смотреть (или играть) уже на оборудовании с поддержкой HDMI 1.4, правда, только лишь при частоте 30 Гц. Но огромное количество людей даже и не знают про какие-то там Герцы… HDMI 2. 0 и выше дает огромный прирост и в разрешении, и в пропускной способности, и в кадрах. Но надо ли это прямо сейчас? Кому и для чего?

Поддерживаемые функции HDMI всех версий

Теперь поговорим о функциях HDMI, поддерживаемых в разных версиях.

В версии 1.4 всё самое востребованное (3D, ARC, CEC) уже имеется, а что привносится, начиная с версии 2.0, выглядит скорее избыточным для большинства пользователей. Судите сами: в HDMI 2.0 есть Full HD 3D со скоростью 120 кадров в секунду, цветовая субдискретизация 4:2:0, 25 кадров в секунду 3D-форматов, и аудио стандарты HE-AAC и DRA.

А по сути: 3D уже мало кого интересует (в этом году Samsung и LG свернули производство 3D панелей, за ними вскоре последуют и другие производители). 4:2:0, DRA… «Что это?» – спросит 95% покупателей, а то, что действительно важно, это лишь поддержка 4K со скоростью 60 кадров в секунду (FPS).

Функции	HDMI version
Функции	1. 0	1.1	1.2–1.2a	1.3–1.3a	1.4–1.4b	2.0–2.0b	2.1
Full HD Blu-ray Disc и HD DVD video	Да	Да	Да	Да	Да	Да	Да
Consumer Electronic Control (CEC)	Да	Да	Да	Да	Да	Да	Да
DVD-Audio	—	Да	Да	Да	Да	Да	Да
Super Audio CD (DSD)	—	—	Да	Да	Да	Да	Да
Auto lip-sync	—	—	—	Да	Да	Да	Да
Dolby TrueHD / DTS-HD Master Audio	—	—	—	Да	Да	Да	Да
Обновленный список CEC команд	—	—	—	Да	Да	Да	Да
3D video	—	—	—	—	Да	Да	Да
Ethernet channel (100 Mbit/s)	—	—	—	—	Да	Да	Да
Обратный аудио канал (ARC)	—	—	—	—	Да	Да	Да
4 аудио потока	—	—	—	—	—	Да	Да
2 видео потока (Dual View)	—	—	—	—	—	Да	Да
Hybrid Log-Gamma (HLG) HDR OETF	—	—	—	—	—	Да	Да
Статический HDR (статические HDR метаданные)	—	—	—	—	—	Да	Да
Динамический HDR (динамические HDR метаданные)	—	—	—	—	—	—	Да
Расширенный Обратный аудио канал (eARC)	—	—	—	—	—	—	Да
Переменная частота обновления (режим игры VRR)	—	—	—	—	—	—	Да
Технология сжатия видео потока (DSC)	—	—	—	—	—	—	Да

Защита HDMI портов

Что действительно важно – защита HDMI портов от выгорания (подробнее об этом, читайте в нашей статье Выгорание HDMI интерфейса из-за подключения на горячую). Тут, к огромному сожалению, никакая новая версия стандарта не спасёт… HDMI порты как горели от «горячего подключения», т.е. подключения без обесточивания, так и горят. Производители хоть и пытаются как-то облегчить ситуацию, добавляя в схемы своих устройств дополнительную защиту, помогает это далеко не всегда. Происходит так потому, что на корпусах устройств присутствуют достаточно высокие (порядка 100 Вольт) статические потенциалы.

Защита HDMI интерфейсов Dr.HD HDMI Protector

В момент подключения устройств происходит выравнивание этих потенциалов (разряд), вследствие чего и происходит повреждение оборудования. Данная проблема известна с самого начала появления HDMI интерфейса. Всё это является следствием общей дешевизны комплектующих. Такая вот схемотехника… Не важно, кто производитель вашего телевизора или видеокарты. Проблема таится в самом интерфейсе.

Поэтому, какую бы версию HDMI ни поддерживали ваши устройства, их коммутацию следует проводить только при отключении всех устройств схемы из розетки! Если делать этого нет возможности или просто хочется дополнительно обезопасить дорогостоящее оборудование, можно (а порой и необходимо) использовать HDMI защиту. Подобные устройства можно легко купить в специализированных магазинах.

Такие пассивные элементы (проще говоря, предохранители) защитят технику с HDMI интерфейсами от электростатических разрядов, разности потенциалов при подключении оборудования «на горячую», а также грозовых наводок. Они активны на всех каналах TMDS и будут выступать в качестве конечной защиты ESD. Если вдруг разряд пойдёт по кабелю, защитник примет весь удар на себя.

В заключение

Итак, надеюсь, нам удалось внести ясность в вопрос не только разницы HDMI 1.4 от HDMI 2.0 (a/b), но и остальных версий стандарта HDMI. Теперь вы знаете, что нет смысла пытаться выставить 4К разрешение на вашей новенькой видеокарте, если у вас старый монитор, а смотреть спутниковые HD каналы в отличном качестве можно и на телевизоре с самой первой версией HDMI.

Часто задаваемые вопросы о HDMI

В: Поддерживают ли существующие HDMI-кабели высокую пропускную способность HDMI 2.0?

О: Да, высокоскоростные HDMI-кабели поддерживают более высокую пропускную способность новой спецификации (до 18 Гбит/с).

HDMI 2.0 определяет новый эффективный способ передачи сигналов для скоростей выше допустимых в версии 1.4b (10,2 Гбит/с), обеспечивая более широкую полосу (до 18 Гбит/с) посредством существующих HDMI-кабелей.

В: Заменит ли HDMI 2.0 предыдущие версии?

О: Нет, для внедрения HDMI 2.0 необходимо обеспечить поддержку HDMI 1.x в качестве базового условия.

В: Является ли HDMI 2.0 обратно совместимым с HDMI 1.x?

О: Да, все новые версии HDMI обратно совместимы с предыдущими версиями.

В: Нужны ли для HDMI 2.0 новые разъемы?

О: Нет, HDMI 2.0 использует уже существующие.

В: Нужны ли для HDMI 2.0 новые кабели?

О: Нет, подходят уже существующие. Для передачи видео 4K (3840×2160) при 50/60 кадр/с необходимо использовать высокоскоростные HDMI-кабели (Category 2).

В: Могу ли я обновить мое устройство с поддержкой HDMI 1. x до версии HDMI 2.0?

О: В настоящее время возможности подобного обновления не существует. Из-за расширенного набора функций такое преобразование потребует обновления аппаратного и программного обеспечения — это в компетенции производителя.

В: В чем разница между HDMI 1.3, HDMI 1.3a и 1.3b?

О: Для пользователя нет никакой разницы между версиями HDMI, будь то 1.3, 1.3a или 1.3b. Небольшие отличия в спецификациях обычно имеют отношение к производству или тестированию, но не привносят новых функций. Плюс к этому, орган лицензирования HDMI активно работает с производителями, чтобы уменьшить «путаницу в умах» потребителей и предлагает вообще не делать акцента на версиях, а вместо этого сосредоточиться на полезных возможностях продукта и функционале.

Последняя спецификация HDMI имеет код v1.3a, а последний тест на совместимость HDMI – 1. 3c.

В: Поддерживает ли HDMI передачу кодированных субтитров?

О: Субтитры

Переход от аналогового телевидения к цифровому позволил добавить новые возможности передачи кодированных субтитров (Close Captioning).

Аналоговое телевидение имело один стандарт вещания и передачи, декодирования и демонстрации контента – NTSC или PAL, в зависимости от региона, что позволило сделать подключение субтитров на телевизионных устройствах достаточно простым делом – ведь в любом телевизоре предусматривалась возможность их декодирования.

С появлением цифрового телевидения и различных сервисов, связанных с телевидением высокой четкости (HDTV), например, таких как кабельное ТВ, спутниковое ТВ, и пр. – с телевизионных устройств была «снята ответственность» за расшифровку кодированных субтитров. Теперь эту функцию стали выполнять специальные декодеры цифрового ТВ. Эти устройства нужны для того, чтобы предоставить доступ к большей части сервисов цифрового HD-телевидения. У этих декодеров предусмотрены различные технологии расшифровки кодированных субтитров, что усложняет использование субтитров и создает путаницу для пользователей ТВ. Все декодеры обязательно должны поддерживать субтитры, однако технология поддержки разных устройств сильно отличается. В зависимости от этого, на одних декодерах подключить субтитры может быть просто, а на других — сложно.

Для решения этой проблемы, орган лицензирования HDMI рекомендует первым делом связаться с вашим поставщиком услуг телевидения (кабельного, спутникового, или др.) и узнать в его службе поддержки технологию подключения субтитров. После этого свяжитесь с представителем производителя вашего телевизионного устройства, чтобы получить инструкцию по подключению субтитров конкретно для вашего устройства.

HDMI и кодируемые субтитры

Кодируемые субтитры (Closed Captioning) – это технология, которая работает по-разному с разными цифровыми стандартами (HDMI, DVI, и т. д.)

Как работали субтитры на старых аналоговых устройствах
Всегда источник вещания посылал информацию о кодируемых субтитрах на ТВ-устройство, а оно контролировало наличие или отсутствие субтитров (включить или выключить их можно было одной кнопкой на пульте ДУ – «Субтитры»). Кнопка «Субтитры» управляет показом субтитров только при аналоговом соединении (S-Video, Composite, Component) или при наличии беспроводного тюнера (цифрового стандарта ATSC или аналогового NTSC).

Как работают субтитры в устройствах с поддержкой HDMI и других цифровых соединений
В устройствах с поддержкой HDMI нельзя включить или выключить субтитры кнопкой «Субтитры» на пульте ДУ. Чтобы включить субтитры, нужно активировать их у источника вещания – сделать это кнопкой дистанционного управления источника, например, той же кнопкой «Субтитры», либо через меню настроек источника. После этого источник наложит информацию о субтитрах на видеоряд и при помощи HDMI передаст полученную двойную картинку на телевизор.

Рендеринг кодируемых субтитров также происходит на уровне источника вещания, а не на уровне самого телевизионного устройства, как это было в аналоговых телевизорах. Например, в типичном блоке приема кабельного ТВ, субтитры включаются соответствующей командой в меню настроек самого блока, а не кнопкой «Субтитры» пульта ДУ телевизора. Еще раз подчеркнем: пульт ДУ телевизора управляет субтитрами только аналогового ТВ, и не может управлять субтитрами ни на каком устройстве, поддерживающем HDMI. Кодируемые субтитры нужно включать непосредственно в меню HDMI устройства. При этом, точная инструкция по включению субтитров у каждого производителя своя, поэтому лучше связаться непосредственно с представителем производителя.

В: Что такое HDMI?

О: HDMI (High-Definition Multimedia Interface) это первый и единственный стандарт индустрии, представляющий собой единый цифровой аудио-видео интерфейс передачи без сжатия данных. HDMI позволяет передавать по одному кабелю и видео, и аудио в цифровом формате, в потрясающе чистом, высоком качестве, что невероятно упрощает подключение и передачу данных и позволяет обеспечить для потребителя при просмотре или прослушивании эффект домашнего кинотеатра с высочайшим качеством передачи. HDMI – это универсальный интерфейс для любых источников аудио и видео, будь то декодер цифрового телевидения, DVD плеер, A/V ресивер, монитор, цифровой телевизор (DTV) и др. И все это с использованием единственного кабеля.

HDMI поддерживает передачу стандартного, улучшенного видео, видео высокой четкости, а также многоканального звука в цифровом формате по единому кабелю. Поддерживаются все стандарты ATSC HDTV и 8-канальный, цифровой звук частотой 192 кГц без сжатия и все существующие на сегодняшний день форматы звука со сжатием (например, Dolby Digital и DTS). HDMI 1.3 также поддерживает новые широкополосные, т.н. «lossless» форматы цифрового аудио: Dolby® TrueHD и DTS-HD Master Audio™, что позволяет учесть даже те требования, которые могут возникнуть к звуку в будущем.

HDMI – это общепринятый цифровой стандарт передачи HD контента для всей бытовой электроники: Более 700 компаний уже поддерживают этот стандарт; в 2008 году было выпущено 200 миллионов устройств с поддержкой HDMI, а к концу 2010 года в продажу поступило более миллиарда HDMI устройств
Слияние – HDMI является интерфейсом, позволяющим совместно использовать персональные компьютеры и устройства бытовой электроники: HDMI дает возможность при помощи компьютера получать медиа-контент высочайшего качества, включая фильмы в HD и многоканальные аудио форматы. HDMI – единственный интерфейс, позволяющий подключаться как к HD телевизорам, так и к мониторам компьютеров, и передавать контент по стандартам DVI и HDMI.
Развитие – HDMI постоянно развивается в соответствии с новыми потребностями рынка: Товары, поддерживающие последние версии HDMI, всегда полностью совместимы со всеми более ранними версиями HDMI.

В: Кто поддерживает HDMI?

О: Среди разработчиков HDMI, такие ведущие производители бытовой электроники, как Hitachi, Panasonic Corporation, Philips, Sony, Thomson (RCA), Toshiba, и Silicon Image. Кроме того, HDMI поддерживают основные производители кинофильмов, такие как Fox, Universal, Warner Bros., Disney и телеоператоры DirecTV, EchoStar (Dish Network) и CableLabs.

В: Каковы преимущества HDMI перед существующими аналоговыми видео-интерфейсами, такими как Composite, S-Video, Component video?

О:

Качество: Поскольку HDMI является цифровым интерфейсом, он обеспечивает наилучшее качество видео, ведь он не допускает потерь при переводе видео из аналогового формата в цифровой, как это случается у других аналоговых интерфейсов (например, Component или S-video). Разница особенно заметна при более высоком разрешении, начиная с 1080p. Цифровое видео более четкое, чем при использовании Component, полностью исчезают размытость и двоение изображения, имеющие место при использовании Component. Мелкие, высококонтрастные детали, например, текст – делают эту разницу очень существенной.

Легкость использования: HDMI передает видео и многоканальный звук по одному кабелю, что позволяет избавиться от дорогостоящей, сложной и запутанной передачи по нескольким кабелям, которая использовалась в системах A/V. Это особенно выгодно, если нужно произвести апгрейд или добавить оборудование.

«Умная» система: HDMI поддерживает двусторонний обмен данными между источником видео (таким как DVD плеер) и телевизором DTV, что добавляет устройствам новые функции, такие как автоматическое конфигурирование и управление «одним движением». При поддержке HDMI, устройства автоматически выбирают оптимальный формат (например, из 480 или 720p. , 16:9 или 4:3) для того экрана, к которому они подключены – что избавляет пользователей от необходимости прокручивать все варианты форматов в поисках подходящего.

Идеально для HD контента: HDMI устройства с поддержкой HDCP обеспечивают уверенность в том, что с их помощью можно будет получать HD контент высочайшего качества не только сейчас, но и в будущем. Появление HD-DVD и Blu-ray отодвинуло появление средств защиты авторских прав на медиаконтент на нынешних фильмах в HD качестве, поскольку необходимо было минимизировать проблемы, связанные с переходом к другому стандарту. Но уже через несколько лет ожидается, что такие средства будут введены, а это значит, что снятые в будущем HD фильмы нельзя будет смотреть в HD качестве с помощью не поддерживающих защиту интерфейсов, таких как аналоговый интерфейс Component.

В: Какие новые возможности появлялись в каждой последующей версии HDMI?

О: Ниже представлен обзор основных новых функций, добавленных в каждую из версий HDMI:

HDMI 1. 1:

Поддержка DVD Audio.

HDMI 1.2:

Новые опции и возможности, позволяющие использовать HDMI как с компьютерами, так и с устройствами бытовой электроники. А именно, HDMI 1.2 поддерживает форматы One Bit Audio, например, SuperAudio Direct Stream Digital для компакт-дисков, и оптимизирован под работу с существующими и будущими конфигурациями компьютеров с портами HDMI: в частности, имеется широко применяемый разъем HDMI Type A для компьютеров и компьютерных мониторов, которые благодаря этому могут работать с «родной» палитрой RGB и одновременно с телевизионной палитрой YCbCr. Также выполняется требование (начиная с версии HDMI 1.2 и более поздних) о возможности работы с источниками низкого напряжения, например, связанными по переменному току с источниками, работающими по технологии PCI Express I/O.

HDMI 1.2a:

Теперь стандарт полностью отвечает всем требованиям на соответствие функционала, наборов команд и тестов стандарту Consumer Electronic Control (CEC).
Создание версии HDMI 1.2a и соответствующей спецификации тестов на соответствие привело к тому, что выпускаемые устройства HDMI стали полностью соответствовать CEC. HDMI версии 1.2a был обновлен, чтобы соответствовать недавно вышедшей спецификации HDMI 1.2a.
Что очень важно, тесты версии 1.2a подразумевают дополнительные проверки кабелей и коннекторов на соответствие требованиям авторизованного центра тестирования, Authorized Testing Center (ATC). В частности, в версии 1.2a, производители устройств должны тестировать в центре ATC все кабели HDMI, длина которых превышает длину ранее тестировавшихся.
В дополнение к этому, орган, ответственный за лицензирование товаров, HDMI Licensing, будет вести список одобренных соединителей. Для того, чтобы устройство прошло тестирование на соответствие версии 1.2a testing в центре ATC, все коннекторы на таком устройстве должны быть из этого одобренного списка. Чтобы добавить коннектор в этот список, поставщик должен подать заявку в ATC или в HDMI Licensing и предоставить положительные результаты тестирования.

HDMI 1.3:

Более высокая скорость: HDMI 1.3 увеличивает ширину канала до 340 МГц (10,2 Gb/сек), что позволяет говорить о соответствии требованиям даже будущих HD устройств с более высоким разрешением, поддержкой технологии Deep Color и увеличенной частотой обновления кадров. Также, предусмотренная для HDMI 1.3 спецификация с технической точки зрения является основой для создания будущих версий HDMI, которые смогут достичь существенно более высоких скоростей.
Технология Deep Color: HDMI 1.3 поддерживает 10-битную, 12-битную и 16-битную (RGB или YCbCr) глубину цвета, в отличие от 8-битной глубины цвета в предыдущих версиях спецификаций HDMI, что дает возможность непревзойденной передачи более миллиарда цветов и беспрецедентной детализации.
Более широкий цветовой диапазон: HDMI 1.3 поддерживает x.v.Color™ (название цветового стандарта IEC 61966-2-4 xvYCC), который устраняет имеющиеся ограничения цветового диапазона и позволяет увидеть на экране все оттенки, которые только способен различить человеческий глаз.

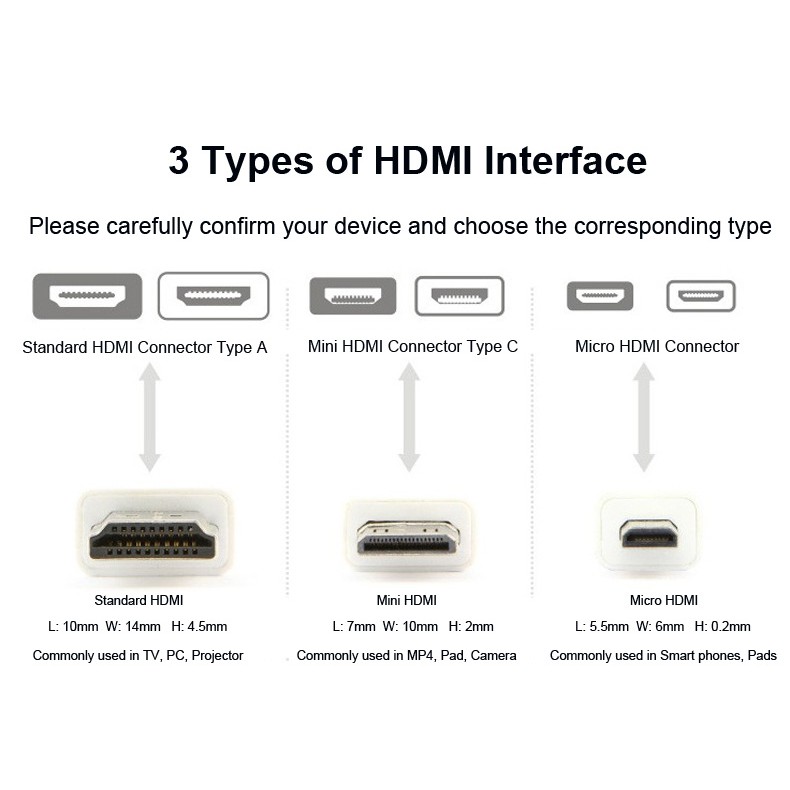

Новый мини-коннектор: Для маленьких портативных устройств, таких как HD камкордеры и фотокамеры, для которых важно легкое и надежное соединение с HDTV, HDMI 1.3 предлагает новый коннектор с уменьшенным форм-фактором.
Lip Sync: Так как устройства бытовой электроники стали использовать все более сложные технологии обработки цифрового сигнала, чтобы увеличить четкость и степень детализации контента, синхронизация аудио и видео в конечных устройствах стала весьма непростой. Это могло потребовать от пользователей каких-то сложных и длительных настроек. HDMI 1.3 предусматривает возможность автоматической аудиосинхронизации, которая позволяет полностью корректно проделать эту работу без участия пользователя.
Новые «lossless» («без потерь») HD аудиоформаты: В дополнение к текущим возможностям HDMI по поддержке широкополосного не сжатого цифрового звука, также всех имеющихся сжатых звуковых форматов (таких как Dolby® Digital и DTS®), HDMI 1.3 также поддерживает новые сжатые форматы цифрового звука «lossless» Dolby TrueHD и DTS-HD Master Audio™.

В: Все ли новые версии HDMI совместимы с предыдущими версиями?

О: Да, все версии HDMI полностью совместимы с предыдущими версиями.

В: Что нового в спецификации HDMI 1.3?

О:

Более высокая скорость: Хотя и у всех предыдущих версий HDMI была более чем достаточная пропускная способность для поддержки всех имеющихся форматов HD телевизоров, включая полный, несжатый сигнал 1080p., HDMI 1.3 увеличивает ширину канала до 340 МГц (10,2 Gb/сек), что позволяет говорить о соответствии требованиям даже будущих HD устройств с более высоким разрешением, поддержкой технологии Deep Color и увеличенной частотой обновления кадров. Также, предусмотренная для HDMI 1.3 спецификация с технической точки зрения является основой для создания будущих версий HDMI, которые смогут достичь существенно более высоких скоростей.
- Технология Deep Color: HDMI 1.3 поддерживает 10-битную, 12-битную и 16-битную (RGB или YCbCr) глубину цвета, в отличие от 8-битной глубины цвета в предыдущих версиях спецификаций HDMI, что дает возможность непревзойденной передачи более одного миллиарда цветов и беспрецедентной детализации.
- Более широкий цветовой диапазон: HDMI 1.3 поддерживает x.v.Color™ (название цветового стандарта IEC 61966-2-4 xvYCC), который устраняет имеющиеся ограничения цветового диапазона и позволяет увидеть на экране все оттенки, которые только способен различить человеческий глаз.
- Новый мини-коннектор: Для маленьких портативных устройств, таких как HD камкордеры и фотокамеры, для которых важно легкое и надежное соединение с HDTV, HDMI 1.3 предлагает новый коннектор с уменьшенным форм-фактором.
- Lip Sync: Так как устройства бытовой электроники стали использовать все более сложные технологии обработки цифрового сигнала, чтобы увеличить четкость и степень детализации контента, синхронизация аудио и видео в конечных устройствах стала гораздо более непростой. Это могло потребовать от пользователей каких-то сложных и длительных настроек. HDMI 1.3 предусматривает возможность автоматической аудиосинхронизации, которая позволяет абсолютно корректно проделать эту работу без участия пользователя.
- Новые «lossless» («без потерь») HD аудиоформаты: В дополнение к текущим возможностям HDMI по поддержке широкополосного несжатого цифрового звука, а также всех имеющихся сжатых звуковых форматов (таких как Dolby® Digital и DTS®), HDMI 1.3 также поддерживает новые сжатые форматы цифрового звука «lossless» («без потерь») Dolby TrueHD и DTS-HD Master Audio™.

В: Какие тесты требуется проходить?

О: Прежде чем запускать в массовое производство и широкую продажу любой лицензированный товар или компонент, для которого декларируется соответствие спецификации HDMI (или разрешать третьим лицам данную деятельность), сначала производитель должен протестировать опытный образец на соответствие HDMI. Прежде всего, производитель должен самостоятельно провести проверку, как указано в актуальной на тот момент версии тестов на соответствие спецификации HDMI. Тест на соответствие спецификации HDMI подразумевает проведение комплекса проверок и устанавливает определенные минимальные требования, указывающие, как производитель HDMI устройств должен тестировать лицензированную продукцию на соответствие спецификации HDMI. Такое тестирование ограничивается соответствием требованиям спецификации HDMI и не предназначено для оценки общей эффективности работы лицензированного товара.

После этого, производитель обязан предоставить первый экземпляр модели лицензированного товара (например, источник сигнала, регенератор сигнала, кабель, и т.д.) в центр Authorized Testing Center (ATC) стандартизации HDMI на тестирование. Когда экземпляр товара пройдет тестирование, последующие экземпляры устройств того же типа уже не нужно предоставлять в ATC. Однако, производители должны постоянно сами тестировать товары на соответствие спецификации HDMI. Вот пример: после того, как телевизор производителя прошел проверку в ATC, другие подобные телевизоры подвергать данной процедуре уже не нужно. Однако, чтобы помочь обеспечить полную совместимость с HDMI, производителям рекомендуется пользоваться услугами ATC почаще.

В: Совместим ли стандарт HDMI с более ранним стандартом DVI (Digital Visual Interface)?

О: Да, HDMI полностью подходит для устройств, совместимых с более ранним стандартом DVI. Так, телевизоры HDMI DTV могут демонстрировать видео, получаемое с устройств, оснащенных DVI, и в то же время, оснащенные DVI телевизоры могут показывать видео с источников HDMI. В то же время, некоторые устаревшие модели компьютеров, поддерживающих DVI могут передавать сигнал только на компьютерные мониторы, но не на телевизоры. Так что, покупая компьютер с DVI, следует удостовериться, что он поддерживает также и телевизионные форматы, а не только форматы для компьютерных мониторов.

Кроме того, потребителю стоит убедиться в том, что устройство с DVI интерфейсом также поддерживает систему защиты цифрового контента HDCP, поскольку любой контент, подразумевающий наличие HDCP защиты копии, для нормального просмотра требует, чтобы и HDMI устройство, и DVI устройство поддерживали HDCP.

В: Может ли HDMI работать при большой длине кабеля?

О: Да. Технология HDMI разработана в расчете на использование стандартного медного кабеля достаточно большой длины. Чтобы дать производителям кабелей возможность делать более совершенные новые продукты при помощи новых технологий, создатели стандарта HDMI задают требуемые качественные характеристики кабеля, но не ограничивают его длину. Целый ряд образцов кабелей прошел тесты на совместимость с HDMI, имея длины до 10 метров без использования повторителей сигнала. На самом деле, не только от кабеля зависит, на какую максимальную длину он может эффективно передать HDMI, но и в большой степени от чипа ресивера в телевизионном устройстве или проекторе. Те чипы, у которых есть опция «коррекции характеристик кабеля», могут оптимизировать ослабленный сигнал и таким образом продлевать максимально возможную длину кабеля для использования с данным конкретным устройством.

Таким образом, если речь идет о передаче HDMI сигнала по длинному кабелю, в первую очередь высококачественный кабель играет самую большую роль в успешной передаче HDMI на более длинные расстояния.

В: Как работает стандарт HDMI при передаче сигнала по кабелю длиннее 10 метров?

О: Целый ряд производителей HDMI работает над технологическими решениями для HDMI, позволяющими увеличить эффективную длину кабеля со стандартных 10 м до гораздо больших величин. Эти компании производят самые разные устройства, например, «активный кабель» (активный электронный модуль, встроенный в кабель, который усиливает сигнал и продлевает эффективную длину), повторители, усилители, а также CAT5/6 и кабели из различных высокотехнологичных волокон.

В: Как отличить, прошел ли кабель проверку на совместимость с HDMI?

О: На все товары, поддерживающие HDMI, производитель обязательно должен получить сертификат – это часть спецификации теста на совместимость с HDMI. Тем не менее, может оказаться, что на кабель нанесен логотип HDMI, но сам кабель не проходил необходимого тестирования. HDMI Licensing старается брать такие случаи под контроль и прилагает все усилия для того, чтобы гарантировать, что торговая марка HDMI используется на рынке исключительно законно. Мы рекомендуем покупателям приобретать кабель только в надежных магазинах и от проверенных производителей.

В: В чем разница между «стандартным» кабелем HDMI и «высокоскоростным» кабелем HDMI?

О: Недавно компания HDMI Licensing объявила, что теперь тестирование кабелей будет проводиться в двух категориях: «Стандартные» и «Высокоскоростные».

Стандартные (или «1 категории») кабели HDMI тестируются на скоростях до 75 МГц или до 2,25 Gb/сек., что соответствует сигналу 720p/1080i.
Высокоскоростные (или «2 категории») кабели HDMI тестируются на скоростях до 340 МГц или до 10,2 Gb/сек., что является наибольшей шириной канала, доступной для HDMI кабеля на сегодняшний день. На такой скорости успешно обрабатывается сигнал 1080p, включая сигналы с увеличенной глубиной цвета и/или увеличенной частотой обновления сигнала источника. Высокоскоростные кабели также пригодны для передачи сигнала на мониторы с большим разрешением, например, WQXGA мониторы домашних кинотеатров (разрешение 2560 x 1600).

В: Где можно найти текст Справки по использованию Торговой марки и Логотипа?

О: Справки по использованию Торговой марки и Логотипа HDMI можно прочесть непосредственно на сайте HDMI (http://www.hdmi.org) в разделе Производителям.

В: Можно ли произвести апгрейд имеющейся на моем устройстве версии HDMI (с 1.X до v1.3)?

О: В настоящий момент возможность такого апгрейда не предусмотрена. Поскольку в новой версии появляются новые и улучшенные возможности, такое обновление потребовало бы также обновления техники и программного обеспечения, стоящего на этой технике. Если такое обновление и возможно, оно будет исходить от производителя. Пожалуйста, свяжитесь непосредственно с производителем ваших устройств.

В: Как узнать о различиях между спецификациями каждой из версий HDMI?

О: Загрузите копию последней спецификации HDMI. В начале документа есть раздел под названием «Revision History» («История изменений»). В этом разделе вы можете прочесть обо всех изменениях, произошедших в новых версиях спецификаций.

В: В чем разница между DVI и HDMI?

О: HDMI – это то же самое, что DVI, но с дополнительными плюсами:

Передача аудио (до 8 каналов, без сжатия)
Коннектор меньшего размера
Поддержка цветовой палитры YUV
Наличие обязательного контроля CEC (Consumer Electronics Control)
CEA-861B InfoFrames

В: Как HDMI изменяет способ соединения с другими компонентами развлекательной системы?

О: Самое явное и бросающееся в глаза различие состоит в том, как HDMI изменяет способ соединения с различной техникой – это установка. Один кабель заменяет до 11 аналоговых кабелей, что радикально упрощает установку домашнего кинотеатра или другой аппаратуры, не говоря уже о том, что чем меньше проводов, тем эстетичнее выглядит техника.

Кроме того, когда покупатель включает систему, соединенную при помощи HDMI, он сразу видит изображение более высокого качества – ведь оно при передаче никак не сжимается и не конвертируется из цифрового в аналоговое или наоборот.

Наконец, благодаря способности HDMI осуществлять двустороннюю связь, компоненты, соединенные посредством HDMI, могут в фоне постоянно «общаться» друг с другом, обмениваясь важной технической информацией, что помогает им оптимизировать передачу контента в самом лучшем качестве, и пользователю не приходится колдовать над многочисленными настройками. Спецификация HDMI также дает производителям возможность включать функциональность CEC (Consumer Electronics Control) – это набор команд, который благодаря двусторонней коммуникации HDMI позволяет осуществлять единое дистанционное управление всеми CEC устройствами, соединенными через HDMI. Например, CEC может включать проигрывание одним нажатием, так что одно нажатие кнопки Play на вашем DVD передаст нужные команды по HDMI всей системе, и она включаясь сконфигурирует сама себя, чтобы начать работу. CEC имеет большое количество общих команд, и производители, которые поддерживают CEC, должны гарантировать, что эти общие команды действуют для всех устройств, вне зависимости от их производителя.

CEC, однако, это опциональная функция, так что если покупатель заинтересован в такой возможности, ему придется убедиться, что она есть в списках функционала выбранного товара. Кроме того, важно знать, что некоторые производители присваивают собственные названия наборам команд CEC в своей технике.

В: Какие вопросы по HDMI стоит задать покупателю, когда он отправляется выбирать новое устройство бытовой электроники, или компьютер?

О: Чтобы оценить HDMI в устройстве бытовой электроники, важны ответы на следующие вопросы.

Сколько входов и выходов мне нужно?

o На компонентах появляется все больше входных и выходных портов, поскольку все больше и больше устройств подключаются при помощи HDMI. Для HD телевизоров сегодня типично 3 или 4 входных порта – у многих моделей один из этих разъемов располагается на боку или спереди, чтобы удобно было подключать игровую консоль или другое мобильное устройство, скажем, фотоаппарат или камкордер. Всегда продумывайте количество источников сигнала и экранов или проекторов, которые будут входить в вашу систему домашнего кинотеатра и убедитесь в том, что устройство, которое вы выбрали, имеет достаточное количество входных и выходных разъемов для соответствия вашим требованиям как сейчас, так и в будущем.

o Для тех, у кого в уже купленной системе всего 1 или 2 входных порта, если вдруг их понадобится больше, можно приобрести HDMI свитч – переходник с нескольких входных разъемов (источников) на один выходной (ваш экран).

Думайте о необходимых функциях, а не о версии HDMI.

o HDMI постоянно развивается, чтобы соответствовать требованиям рынка. В стандарт постоянно добавляются все новые и новые возможности, которые производители могут внедрять по своему желанию. Но стандарт HDMI не требует от производителей применять абсолютно все, на что способен HDMI. На самом деле, HDMI предоставляет широкий выбор возможностей и позволяет производителям выбрать, какие из них лучше всего подходят к той или иной линейке товаров.

Следовательно, HDMI рекомендует потребителям искать товары с нужными функциями, а не компоненты с определенной версией HDMI. Номер версии говорит о возможностях, но совершенно не полностью отражает функции товара. Например, если вы хотите насладиться новой функцией видео «Deep Color» («Глубокий цвет»), ищите ее среди характеристик товара, а не перебирайте все товары с поддержкой HDMI 1.3 – хотя именно эта версия спецификации впервые поддерживает Deep Color. Почему? Да потому что версия спецификации, в которой поддерживается Deep Color (1.3) не гарантирует, что в данном конкретном товаре функция Deep Color будет реализована.

Однако, также важно отметить, что все версии HDMI совместимы с более ранними, то есть неважно, какая версия HDMI поддерживается данным компонентом – все равно все устройства с поддержкой HDMI будут работать с ним вместе, и все возможные общие функции будут доступны при этом.

В: Поддерживает ли HDMI совместную работу компьютеров и устройст бытовой электроники?

О: Полностью. HDMI имеет в основе ту же технологию, что и DVI (Digital Visual Interface), цифровой стандарт соединения для компьютеров. Так что HDMI полностью совместим со всеми компьютерами, которые поддерживают DVI (т.к. HDMI передает как видео, так и аудио по одному кабелю, а DVI только видео, к соединению DVI-HDMI требуется дополнительный кабель для аудио).

HDMI позволяет передавать с компьютеров медиа-контент высочайшего качества, включая фильмы высокой четкости и мультиканальные аудиоформаты. HDMI – единственный интерфейс, который позволяет подключаться и к HD телевизорам, и к мониторам компьютеров, и при этом поддерживает стандарты DVI и HDMI – поэтому он полностью совместим с сотнями миллионов мониторов с поддержкой DVI, продаваемых на рынке.

Чем отличаются HDMI 1.4 от 2.1? Сравниваем разные версии интерфейса

HDMI (High Definition Multimedia Interface) на данный момент является самым распространенным и универсальным способом передать картинку с компьютера, ноутбука, ресивера или игровой консоли на телевизор или монитор. Пожалуй главная прелесть HDMI-подключения заключается в том, что он одновременно передает и аудио, и видеосигнал, упрощая процесс подключения. Главный недостаток — обилие версий HDMI с разной пропускной способностью, которые порождают многочисленные вопросы в духе «потянет ли этот кабель 4K с частотой 100 Гц»? На данный момент актуальная версия протокола HDMI носит цифру 2.1, однако в продаже полно техники, работающей по протоколу HDMI 2.0 и даже 1.4.

В этом материале мы разберемся с ключевыми различиями всех версий HDMI, поддерживаемых разрешений и «улучшайзеров» вроде HDR и Dolby Vision. Также вы научитесь разбираться, какой кабель нужен для 4K телевизора, какой для игрового монитора, а какой для проектора.

Как работает HDMI

Цифровой сигнал состоит из последовательности нулей и единиц и у него нет промежуточных состояний, как у аналогового сигнала. При передаче сигнала по HDMI закодированные данные отправляются по кабелю с небольшим запасом чтобы сигнал можно было нормально расшифровать, если если часть нулей или единиц по пути потеряются. Если сигнал будет передаваться настолько плохо, что этого запаса не хватит, «полезного» сигнала не получится вовсе, а телевизор будет показывать малоприятные аудио и видео-артефакты. Если нарушения в сигнале превышают определенный уровень, изображение и звук пропадают полностью.

HDMI 1.0 ― 1.1

В начале 2000-х годов стало очевидно, что за цифровым DVI нет будущего. Этот цифровой стандарт упирался в собственные технологические ограничения, не мог передавать аудио и использовался преимущественно в компьютерных мониторах. Нужен был единый формат, который позволит домашним гаджетам общаться между собой на одном языке. В итоге чуть ли не все большие шишки из мира видеобизнеса выделили инженеров для разработки единого стандарта. Так в конце 2002 года миру был представлен HDMI.

Первая версия протокола позволяла передавать видео в качестве 1080p/60 Гц и аудио в 192 кГц/24 бит. Пропускная способность канала была ограничена цифрой 4.95 Гбит/с. Спустя два года в свет вышла версия 1.1 в которой добавилась поддержка защиты звука, необходимая для проигрывания DVD-Audio. Не забыли и о совместимости с DVI. Теперь с помощью переходника DVI можно подключить устройство с поддержкой HDMI, будь то монитор или телевизор.

HDMI 1.2 ― 1.2а

Летом 2005 грянуло следующее большое обновление ― HDMI 1.2. Появилась поддержка Super Audio CD и унифицированный разъем HDMI A, который теперь подходится для использования и в телевизорах, и в компьютерных мониторах. А все потому, что он научился работать одновременно и с «родной» для мониторов RGB-палитрой, и с телевизионной палитрой YCbCr.

Буквально через несколько месяцев зимой 2005 года прилетело небольшое обновление HDMI 1.2a, главным новшеством которого стала сертификация в соответствии стандарту CEC (Consumer Electronics Control). Отныне производители кабелей были обязаны тщательно подходить к проверке кабелей и использованию коннекторов.

HDMI 1.3 ― 1.3b

С выходом версии 1.3 протокол перешел на следующую ступень развития, став основной для тех версий HDMI, который мы привыкли видеть сегодня. Новость дня: в два с лишним раза увеличилась пропускная способность. Было 4.95 Гбит/с, стало 10.2 Гбит/с. Так новая версия позволяла передавать картинку в разрешении 1920×1080 при частоте обновления 120 Гц, либо же 2560×1440 при базовых 60 Гц. Появилась поддержка 10/12/16-битной глубины цвета, в отличие от 8-битной глубины в предыдущих версиях HDMI. Де-факто HDMI стал отраслевым стандартом, а многие из этих цифр актуальны и по сей день, хотя прошло почти 15 лет.

Кроме того, именно в этой спецификации был разработан специальный малогабаритный разъем для использования с фото и видеокамерами. Приблизительно в этом время врачи диагностировали смерть обычных DVD-дисков, поэтому в спецификациях HDMI добавилась поддержка аудиокодеков DTS-HD Master Audio и Dolby True HD, которые использовались в Blu-Ray и HD DVD.

Спустя год консорциум разработчиков выкатил небольшой и малоинтересный для рядового пользователя апдейт HDMI 1.3b, в котором изменилось несколько узкоспециализированных деталей вроде CEC-спецификаций.

HDMI 1.4 ― 1.4b

И вот спустя 7 абзацев текста мы наконец добрались до актуального варианта HDMI, который до сих пор активно используется в технике. Главное новшество ― поддержка контента в высоком разрешении, который станет действительно актуальным только спустя десять лет. Ложкой дегтя стали ограничения по частоте развертки, в 4K мы могли передавать изображение с частотой не выше 30 Гц.

Также HDMI обзавелся двунаправленным каналом передачи данных, который дал возможность работать с Ethernet-устройствами и передавать аудиосигнал в двух направлениях: к примеру с телевизора на ресивер и обратно. Среди других нововведений стоит отметить автоматическое улучшение контента (АСЕ) и оптимизацию параметров картинки на экране телевизора в соответствии с типом материала. Вместе с версий 1.4 был презентован новый компактный разъем Micro-HDMI.

В версиях 1.4a и 1.4b был сделан упор на поддержку трехмерного видео: сначала контент и технику привели к более жестким стандартам качества, затем HDMI научился передавать 3D-контент в разрешении 1080p при частоте обновления 120 Гц.

HDMI 2.0 ― 2.0b

С выходом второй версии формат HDMI окончательно шагнул в светлое будущее, в котором все смотрят ролики в 4K, а 60-герцовые мониторы встречаются лишь в музее техники. Главная новость — картинку в 4K теперь можно передавать с частотой в 60 Гц и 24-битной цветопередачей. Да, поддержка высокого разрешения имелась и раньше, однако частота в 24 или 30 Гц была хороша для традиционных фильмов и сериалов, но мало подходила для динамичного контента вроде видеоигр или спортивных трансляций. Среди других нововведений выделялась поддержка дисплеев с нетрадиционными пропорциями вроде 21:9.

В последующих версиях (2.0a, 2.0b ) сначала добавилась поддержка HDR-контента, затем улучшилась его реализация.

HDMI 2.1

Выход HDMI 2.1 стал самым масштабным обновлением протокола со времен появления 4K и трехмерного видео. Эта версия получила название Ultra High Speed и научилась передавать видеопоток в разрешении 8K и 10K. Параллельно подтянулась частота обновления при популярных разрешениях 2K и 4K, оба передаются с частотой 120 Гц, отвечая всем требованиям некстген консолей и игр будущего. Но это лишь на поверхности, если копнуть вглубь, то интересных нововведений получилось куда больше.

Так переменная частота обновления (VRR) снижает или устраняет задержку, дрожание и разрыв кадра для более плавного и детализированного игрового процесса. В схожем ключе работает и технология для снижения задержки Quick Frame Transport. Потенциально это крайне важные фичи для игр будущего. На основании VRR была создана технология QMS Quick Media Switching, которая устраняет помехи при смене частоты обновления в потоковом видео.

Ах да, новый формат позволил всем любителям кино вкусить прелесть HDR контента. Если раньше нас завлекали обычным HDR, то теперь ему на смену пришел новый стандарт Dynamic HDR (HDR+). Если обычный HDR ровняет все под одну гребенку, выставляя одинаковые параметры яркости цветопередачи для всех кадров, динамичный HDR подбирает оптимальные значения не просто под каждый конкретный кадр, а под разные его области. Поэтому картинка в формате Dynamic HDR выглядит одновременно и очень насыщенно, и натурально.

HDMI A, C и D: в чем разница?

Пройдясь по всем версиям HDMI, было бы неправильно обойти вниманием и типы подключения. За годы существования этого стандарта он обзавелся пятью разными типа коннекторов. HDMI А ― это всем известная классика. HDMI B был нужен для передачи двухканального сигнала, но стал ненужен с выходом версии 1.3. Типы С и D были созданы для уменьшения размеров порта по аналогии с mini и microUSB. Ну а тип E c необчным защитным коннектором рассчитан на промышленное использования и в бытовых магазинах встречается редко.

В чем разница между кабелем HDMI 1.4 и 2.0? | IT-Technology

Что такое HDMI?

Стандарт HDMI был разработан в 2000-2002 годах, и это было первое решение, обеспечивающее передачу полностью цифрового, несжатого изображения и звука. В те годы это была настоящая революция, поскольку она позволяла подключать два электронных устройства только с одним кабелем.

Более того, это соединение обеспечило лучшее качество изображения и звука, чем старые многоканальные решения. В эпоху динамичного развития изображения и звука — более высокие разрешения, входящие в стандарт HD Ready и Full HD, а также новые стандарты звука — решение с одним кабелем стало идеальным решением для тех, у кого был домашний кинотеатр и современное аудио-видео оборудование.

Стоит отметить, что стандарт HDMI — это разработка немного старше и используется в компьютерных подключениях стандарта DVI. Разница в пользу HDMI — поддержка многоканального цифрового звука . Следует отметить, что оба стандарта полностью совместимы друг с другом, хотя различие в типе разъема присутствуют.

Однако, если вы хотите подключить телевизор с разъемом HDMI к компьютеру с разъемом DVI , мы можем использовать адаптер, помня, что нам нужно будет получить звук от внешних громкоговорителей, подключенных к звуковой карте.

Каковы стандарты разъемов HDMI?

Мы уже знаем, что такое HDMI. Давайте посмотрим, какие стандарты HDMI и как они отличаются друг от друга.

HDMI 1.0

Это первый стандарт, который появился на рынке, сегодня используется довольно редко, предлагая довольно ограниченные параметры:

Максимальное разрешение: 1920 × 1200 p60.
Максимальная глубина цвета: 24-бит.
Максимальная ширина полосы пропускания: 165 МГц.
В этом случае отсутствует поддержка многих функций, которые сегодня становятся нормой. Речь о поддержке DVD-Audio, совместимость с Dolby TrueHD, есть также канал Ethernet, обратный звуковой канал, поддержка 3D-технологии и разрешение 4K.

HDMI 1.1

Вот еще один, немного улучшенный стандарт, появившийся вскоре после премьеры HDMI. По параметрам он не отличается от своего предшественника:

Максимальное разрешение: 1920 × 1200 p60.
Максимальная глубина цвета: 24-бит.
Максимальная ширина полосы пропускания: 165 МГц.
Новинкой и практически единственным отличием по сравнению с версией 1.0 является наличие поддержки DVD-Audio, другими словами, формат записи музыки на DVD.

HDMI 1.2 / 1.2a

Другая версия стандарта HDMI, которая дублирует параметры своих предшественников:

Максимальное разрешение: 1920 × 1200 p60.
Максимальная глубина цвета: 24-бит.
Максимальная ширина полосы пропускания: 165 МГц.
В этом случае новое дополнение к поддержке DVD-Audio — поддержка Super Audio CD (DSD). Что это? Это довольно необычный и редкий стандарт звуковой среды, созданный Sony и Philips, разработанный в первую очередь для требовательных любителей музыки.

HDMI 1.3

Хотя качественный скачок между HDMI 1.0 и 1.2 был небольшим, с появлением HDMI 1.3 произошла небольшая революция. Начнем с параметров:

Максимальное разрешение: 2560 × 1600 p75.
Максимальная глубина цвета: 48 бит.
Максимальная ширина полосы сигнала: 340 МГц.
Как видите, параметры значительно улучшились, но это еще не все. Другим преимуществом является поддержка многих новых функций и дополнений. Вместе с версией 1.3 мы получаем поддержку Deep Color, xvYCC, аудио и видео синхронизации (AV-Sync) и Dolby TrueHD и DTS-HD Master Audio. Помните, что по-прежнему отсутствует поддержка 3D-технологии и разрешение 4K.

HDMI 1.3ac

После выхода HDMI 1.3 были многочисленные улучшения и улучшения, отмеченные буквами a, b, b1 и c. Однако параметры не изменились:

Максимальное разрешение: 2560 × 1600 p75.
Максимальная глубина цвета: 48 бит.
Максимальная ширина полосы сигнала: 340 МГц.
Единственное существенное различие заключалось в обновлении списков команд CEC, а также в улучшении совместимости с новыми устройствами.

HDMI 1.4 / 1.4ab

Еще одна небольшая революция была обеспечена стандартом HDMI 1.4 и его обновленными версиями: 1.4a и 1.4b. Самым большим изменением параметров является появление поддержки разрешения 4K.

Максимальное разрешение: 4096 x 2160 p24.
Максимальная глубина цвета: 48 бит.
Максимальная ширина полосы сигнала: 340 МГц.

HDMI 2.0

Наряду с последним стандартом HDMI 2.0 улучшены уже существующие параметры, которые особенно понравятся очень требовательным пользователям:

Максимальное разрешение: 4096 x 2160 p60.
Максимальная глубина цвета: 48 бит.
Максимальная ширина полосы сигнала: 600 МГц.
Особенно стоит отметить почти удвоенное увеличение максимальной ширины полосы сигнала, а также поддержку полного разрешения 4096 x 2160 p60 во всем диапазоне глубин цвета от 24 до 48 бит / px.

Какой кабель HDMI выбрать?

Как вы можете видеть, существует много вариантов стандарта HDMI. Вопреки распространенному мнению, они не эквивалентны вариантам кабелей, доступным на рынке. Почему?

HDMI 1.4 или HDMI 2.0 — это стандарт, поддерживаемый устройством (например, ресивер, телевизор или проигрыватель BR) и не идентичен другим типам кабелей. С точки зрения пользователя существует только четыре варианта кабелей HDMI:

Стандарт HDMI,
Высокоскоростной HDMI,
HDMI с стандартом Ethernet,
Высокоскоростной HDMI с Ethernet.
Кабели стандартной версии также называются категориями 1 и высокоскоростными кабелями категории 2.

Стоит помнить, что нет такого кабеля , как кабель HDMI 2.0 (аналогично кабелю HDMI 1.0 или 1.4) — любые такие термины, как дополнительные маркировки, такие как UltraHD, 3D-кабель или что-то еще, — это просто маркетинговая работа , направленная на повышение интереса к продукту.

Какой кабель выбрать? Все зависит от того, что нам нужно.

Если мы просто хотим подключить локальную сеть к данному оборудованию, мы будем использовать версию Ethernet. Однако стоит помнить, что нам не всегда нужны высокоскоростные кабели — для отправки видео с DVD-плеера, например, стандартный кабель можно успешно использовать. Нам нужно инвестировать в высокоскоростную версию, когда нам нужен кабель для отправки высококачественного видео, которое больше 1080i.

Что такое HDMI 2.1. И нужен ли он в 2021 году?

Консоли нового поколения PlayStation 5 и Xbox Series X оборудованы выходом HDMI 2.1 и могут, по заявлениям производителей, воспроизводить контент в 8К и, что гораздо ближе к широким массам, 4К при 120 кадрах в секунду. Но для этого нужен и соответствующий телевизор. Считается, что в идеальном для новых консолей телевизоре HDMI 2.1 должен быть обязательно.

Фото: Pixabay

Кроме производителей консолей, подтянулись и AMD с NVIDIA: их новые видеокарты также оборудованы современным HDMI 2.1. Впрочем, для подключения к мониторам с высокой частотой обновления экрана видеокарты давно имеют разъем Display Port.

Тем не менее HDMI 2.1 встречается еще далеко не в каждом телевизоре. Современный разъем, как правило, устанавливают в более дорогие модели, да и владельцев 4К-телевизоров с HDMI 2.0 сейчас очень много. Так стоит ли переплачивать?

Чем отличаются версии HDMI и почему это важно

HDMI — основной способ подключения современной видеотехники к телевизору. Аналоговые разъемы уже практически канули в Лету: они остаются в телевизорах разве что для сохранения совместимости со старыми устройствами.

Раньше качество изображения часто зависело от цены аналогового кабеля — дорогие кабели были, как правило, толще, имели защиту от помех и обеспечивали более качественную картинку. Цифровой же сигнал всегда одинаковый и стоимость кабеля не играет существенной роли. Главное — чтобы кабель в принципе был исправен. Однако на самом деле это не совсем так. Качество изображения все же зависит от кабеля, пусть и немного в другом смысле.

Надпись Premium это не пустой маркетинг. Дело в том, что HDMI-кабели, по сути, не имеют версий, играет роль лишь сертификация. Если кабель может передать сигнал 4К@60Гц, то он так и называется — Premium

Все дело в версиях. Как и интерфейс USB, HDMI пережил множество ревизий: от первой версии 2002 года до самой современной на текущий момент 2.1, анонсированной в 2017-м. Основным отличием между версиями всегда в первую очередь была пропускная способность, измеряемая гигабитами в секунду.

Так, главной фишкой HDMI 2.0 перед его предшественником HDMI 1.4 стала возможность выводить видео в 4К при 60 кадрах в секунду, вместо всего 30 кадров. Паспортная пропускная способность в этом случае 18 Гбит/с против 10,2 Гбит/с. Но со временем даже этого становится мало, что и приводит к появлению новых стандартов.

Преимущества HDMI 2.1

Разрешение и частота кадров. Самое важное преимущество HDMI 2.1 над предшественником — возможность передавать сигнал 4К при 120 кадрах в секунду и 8К при 60 кадрах в секунду. Поддерживаются также и пока еще экзотические 5К и 10К.

Эта возможность особо рьяно рекламируется для геймеров. Частота 60 кадров сейчас считается минимально комфортной даже для спокойных одиночных игр, не говоря уже про динамичные или соревновательные многопользовательские игры. Частоты игровых мониторов и дисплеев игровых ноутбуков давно преодолели этот барьер в сторону 144 Гц, 240 Гц и даже 300 Гц.

Что касается 8К и выше, то несмотря на все большее число телевизоров с таким разрешением, контента пока мало. Даже в 4К еще не так много контента — большинство фильмов и телеканалов транслируются в Full HD.

Динамический HDR. Проще говоря, HDR (широкий динамический диапазон) делает темные участки изображения темнее, а светлые ярче. За счет этого картинка становится более насыщенной. Динамический HDR отличается тем, что метаданные, необходимые для правильного отображения контента, передаются для каждого кадра.

Скриншот настроек PlayStation 5. Из-за ограничений пропускной способности HDMI 2.0 сигнал 4К@60Гц с HDR идет в формате YUV 422, но для игровой консоли это не критично.

Динамический HDR работает и на HDMI 2.0, но с учетом ограничений по пропускной способности. К динамическому HDR относится, например, Dolby Vision и HDR10+.

Enhanced Audio Return Channel (eARC). Улучшенный реверсивный звуковой канал. Если говорить проще, то Audio Return Channel — это вывод звука от телевизора к ресиверу или саундбару через HDMI. Его более продвинутая версия Enhanced Audio Return Channel позволяет передавать качественный многоканальный звук в таких форматах, как DTS Master, DTS:X, Dolby TrueHD, Dolby Atmos и других.

Auto Low Latency Mode (ALLM). Автоматический режим низких задержек. В современных телевизорах, как правило, есть режим, при котором отключается постобработка изображения, которая делает картинку плавной и улучшает ее качество. Фильмы и видеоконтент действительно выглядят лучше, но в играх, где важен мгновенный отклик на действия игрока, это только мешает.

Поэтому в телевизорах и есть «Игровой режим», который нужно включать вручную. В спецификациях HDMI 2.1 эту функцию отдают автоматике — игровая консоль сообщает телевизору, когда нужно активировать режим низкой задержки и когда его можно выключить.

Variable Refresh Rate (VRR). Переменная частота кадров. Когда частота кадров, отрисованных игровой консолью или компьютером, не совпадает с частотой развертки монитора, то возникает так называемый тиринг — изображение становится рваным. По сути, вы видите только часть нового кадра. Происходит это потому, что железо не может обеспечить стабильную частоту кадров из-за нехватки производительности.

Во время загрузки произошла ошибка.

При переменной частоте кадров такого не происходит, так как отображаться будут только полностью отрендеренные кадры. Грубо говоря, частота дисплея подстраивается на лету под возможности железа, на котором запущена игра. Особенно это важно при высокой частоте кадров, когда железу бывает трудно держать стабильную производительность.

Функция действительно полезная. Схожие технологии AMD FreeSync и NVIDIA G-Sync уже успели себя зарекомендовать с лучшей стороны.

Quick Frame Transport (QFT). Технология позволяет снизить инпут лаг, путем оптимизации передачи данных по кабелю. Проще говоря, сокращается время, за которое сигнал идет от источника к приемнику.

Quick Media Switching (QMS). Можно перевести как быстрое переключение между источниками сигнала. При переключении между входами или при смене параметров вывода изображения на источнике, непременно появляется черный экран на пару секунд, пока телевизор не подстроится под новые параметры. С применением этой технологии такая задержка должна уйти в прошлое.

4К@120Гц — в чем подвох?

По сути, главным преимуществом HDMI 2.1 можно назвать именно поддержку 4К при 120 кадрах в секунду. И в первую очередь такой режим актуален для игр. Но есть нюансы. Дело в том, что мощности PlayStation 5 и Xbox Series X, а также большинства видеокарт не хватит для обеспечения высокой частоты кадров в разрешении 4К. Особенно если речь идет о включенной трассировке лучей.

Так, Control Ultimate Edition на консолях идет в разрешении 1440p при 60 кадрах без трассировки лучей и при 30 кадрах с трассировкой. Стоит отметить, что картинка все равно выводится в 4К, а 1440p — это разрешение рендеринга. То есть в большинстве графически продвинутых игр в лучшем случае стоит ожидать 4К при 60 кадрах в секунду, а для этого хватит и HDMI 2.0.

Нативное 4К при 120 кадрах в секунду достижимо только в нетребовательных проектах вроде Monster Boy and the Cursed Kingdom.

Впрочем, уже есть игры, которые официально поддерживают режим 120 FPS. Однако сути дела это не меняет. По данным Digital Foundry, в консольной версии Nioh 2 разрешение колеблется от 792 ₽ до 1080 ₽ и графика при этом довольно скудная. Даже если в меню консоли выставлен режим 4К, то рендеринг все равно происходит в более низком разрешении. В таком случае особого смысла в 4К нет, картинка все равно будет мыльной.

Есть и хорошая новость, если ваш телевизор или монитор с HDMI 2.0 поддерживает частоту обновления 120 Гц при 1080p, то вы сможете активировать режим 120 FPS на PS5 или Xbox Series X. Учитывая, что при такой частоте кадров игры все равно работают в разрешениях ниже 4К, особой разницы в качестве картинки вы не почувствуете.

Во время загрузки произошла ошибка.

Чуть лучше обстоят дела с компьютерным железом. Видеокарты уровня RTX 3080 и 3090 действительно могут тянуть хорошо оптимизированные или нетребовательные проекты в нативном 4К при фреймрейте выше 100.

Во время загрузки произошла ошибка.

Кроме того, большое значение играет технология DLSS, которая значительно увеличивает производительность даже на карточках послабее. Тот же Nioh 2 выдает около 90 кадров в секунду уже на RTX 3070.

DLSS работает только на видеокартах NVIDIA, но у AMD в разработке находится свой аналог — FidelityFX Super Resolution. Технология будет работать как на видеокартах Radeon, так и на консолях. Точной даты запуска пока нет. Впрочем, на консолях рассчитывать стоит скорее на поддержку 4К 60 FPS + рейтрейсинг, чем на 120 FPS.

Как понять, что порт HDMI 2.1 «ненастоящий»

Само по себе наличие в спецификациях порта HDMI 2.1 не гарантирует, что все заявленные преимущества будут работать на данном телевизоре. Возможность интерфейса передавать 120 кадров в 4К вовсе не означает, что матрица телевизора способна их воспроизвести. Если матрица по характеристикам имеет частоту обновления всего 60 или 100 Герц, то это и будет максимальная частота кадров для сигнала.

Спецификации телевизора Panasonic TX-55HZR1000. Скриншот: panasonic.com

Проще говоря, если в спецификациях указан HDMI 2.1, это значит что могут быть реализованы только некоторые функции. Перед покупкой нужно убедиться, что нужные вам функции, например 120 кадров в секунду, действительно присутствуют.

Спецификации телевизора LG SM8200PLA. Скриншот: lg.com

Бывает и наоборот, какого-либо упоминания HDMI 2.1 в спецификациях нет, но есть поддержка некоторых характерных функций. Как правило, это функции, не требующие большой пропускной способности: VRR, ALLM, eARC. Например, в телевизоре 2019 года LG SM8200PLA заявлена поддержка ALLM.

Это тоже интересно:

Как выбрать HDMI кабель для подключения телевизора, ноутбука и других устройств

Главная → Как выбрать и подключить HDMI кабель

Из-за бурного развития IT-технологий большое количество людей желают быть осведомлёнными по поводу тонкостей выбора кабеля с интерфейсом HDMI. Среди такого разнообразия представленных на рынке товаров неискушённые пользователи запросто запутаются. И поэтому давайте рассмотрим нюансы приобретения шнура с нужным интерфейсом.

В принципе, HDMI давно уже присутствует в быту, хотя данное обстоятельство всё равно не добавляет компетенции некоторым людям. И дабы развеять сомнения покупателей, отметим, что HDMI имеет уменьшенные габариты по сравнению с DVI. Также в отличие от некогда популярного видеоинтерфейса он оснащён защитой, предотвращающей копирование данных.

Шнур такого типа находит применение в коммуникации следующих устройств:

Присоединение ПК, ноутбука, планшета к ТВ, компьютерному монитору, проектору.
Подключение DVD-плеера к ТВ.
Сообщение игровых приставок, Blu-ray и прочих комплектующих.

Длина HDMI кабеля

Ранее максимальная длина шнура ограничивалась всего лишь 10 метрами — при превышении данного расстояния было возможным появление артефактов либо полное затухание сигнала. Решение заключалось в применении удлинителей и повторителей при передаче контента на десятки метров.

Даже сейчас среди потребителей гуляет дезинформация — некоторые люди полагают, что 10-метровый провод якобы представляет собой верх возможностей качественной передачи информации без усилителей. Теперь можно транслировать видео без использования каких-либо усилителей до 40 метров. Причем кабель до 25 метров спокойно передает сигнал без усилений. А на кабелях длиной 30 и 40 метров встроен компенсатор потерь. Который не только усиляет цифровой сигнал на такое большое расстояние, но и передает его с разрешением картиники до 4096p (4Кх2К).

Для устройств, работающих на большой удалённости

В подобные изделия вмонтирован компенсатор искажений. Поэтому технологии позволили обмениваться фильмами на столь немалые расстояния без привлечения приспособлений, усиливающих сигнал.

Несомненно, магазины готовы предложить заинтересованной аудитории шнуры и большей длины. Так, желания пользователей могут удовлетворить 60-метровые выпускаемые HDMI шнуры. Тем не менее, для подобной протяжённости лучше привлекать удлинители по витой паре. Которые помогут вам подключить оборудование находящееся на расстояние друг от друга от 40 метров и до 150 метров без каскадирования. Если же вам необходимо расстояние более 150 метров, то при помощи каскадной системы некоторых удлинителей вы можете протянуть сигнал до 300 метров!

Версии HDMI кабелей

Обсуждаемый в данной статье интерфейс стал плодом труда нескольких популярных игроков рынка, в числе которых находятся и Philips, и Sony. Первая версия кабеля была выпущена в 2002 году и до нашего времени продукт не сдаёт своих позиций среди великого ассортимента компьютерных девайсов. Очевидно, что происходит непрерывное совершенствование стандарта HDMI, подтверждаемое с выходом новой версии.

Претерпев череду обновлений, рассматриваемый интерфейс вышел в формате 2.0. Эта версия пришла на смену 1.4, с момента выпуска которой скоро будет уже 10 лет, и призвана улучшить качество передаваемого видео. Несмотря на то, что HDMI предыдущей версии тоже работает с режимом 4K Ultra HD, у него не хватает нужной пропускной способности. Ведь четырёхкратное превышение формата Full HD 1080p не способно нормально функционировать при 10,2 ГБ/с.

Преимущество спецификации 2.0

Возможности HDMI 1.4 рассчитаны на максимальное разрешение в 3840х2160 (4К) с задействованием таких частот, как 24, 25 и 30 герц. Доступно также воспроизведение контента с размерами картинки в 4096х2160 и частотностью в 24 герца, что соответствует полноценному четырёхкратному увеличению вышеупомянутого Full HD.

Тем не менее, такие характеристики не могут сделать устаревшую версию 1.4 хорошим выбором для просмотра видео с часто меняющимися кадрами наподобие динамичных игрушек, боевиков, наполненных спецэффектами, либо трансляции спортивных состязаний. На сегодняшний день с помощью 2160p24/2160p30 можно разве что коротать время за долгоиграющими телевизионными сериалами, в частности мелодрамами.

Возросшая пропускная способность и не только

Естественно, стандарт нового поколения 2.0 поддерживает Ultra HD 4K, но у него пропускная способность выросла уже до 18 Гб/с.

Данная технология содержит следующие инновационные решения:

Повышение количества аудиоканалов до 32 (в 4 раза больше, чем у версии 1.4).
Максимальная частота звуковой дорожки 1536 кГц.
Параллельная передача информации 2 устройствам с использованием 1 дисплея.
Аудио теперь можно отправлять по 4 каналам для разных людей.
Внедрена совместимость с соотношением сторон 21:9.
Изображение и звук теперь синхронизируются в динамическом режиме.
Дополнение для обмена данными с дистанционными пультами (CEC).
Глубина цвета составляет 10 - 12 бит при просмотре фильмов в Ultra HD.

Типы HDMI кабеля

Множество версий, присущих HDMI, способно дезориентировать рядового пользователя. Ныне насчитывается пять видов спецификаций, самая свежая из которых выпущена на исходе 2017 года. Дополнительная путаница возникает из-за того, что хотя разные спецификации взаимозаменяемые, виды разъёмов отличаются. Когда 12 лет назад мир увидал версию 1.3, все спецификации обсуждаемого интерфейса поделили на 2 категории — стандартную и высокоскоростную.

Однако помимо этих двух категорий все модели HDMI шнуров делятся на четыре типа, ведь у всех них разное предназначение в эксплуатации. Неправильно подобранный вид кабеля способен нанести серьёзное искажение получаемой на выходе картинке. Отсутствие синхронизации видео и аудио потоков — это тоже одно из последствий использования несоответствующего провода.

Нетребовательный базовый стандарт

Бюджетная стандартная категория HDMI кабелей распознаёт картинку в качестве 720p либо 1080i. Частота, на которой работает такой шнур, составляет 75 МГц. Можно задействовать коммуникацию аппаратов, которые не предъявляют особых требованию к разрешению контента; это и плазма, и ЖК-панели, и DVD-плееры. Качество итогового изображения, равно как и звукового ряда, здесь лишено приоритета. Пропускная способность у базового типа HDMI шнура не превышает 4,9 Гбит/с (а часто находится в пределах 2,25 Гбит/с), цветовая характеристика (глубина) — 24 бит, а потоковая трансляция составляет максимум 165 Мп. Это единственный из всех выпускаемых типов кабелей, который лишён поддержки реверсивного канала звука.

ARC, 10,2 Гбит/с и другие плюсы High Speed

Что касается High Speed, то он совместим с популярными типами кодирования видеоконтента. Также изготовителем реализована поддержка ARC, позволяя не подключать ещё один провод для передачи звуковых данных.

Надо, чтобы техника, которую планируется соединить между собой, умела работать с таким реверсивным аудиоканалом. В целях ориентированности пользователей производители соответствующих комплектующих указывают сочетание заглавных букв ARC.

Высокоскоростной HDMI кабель подходит для сообщения следующих аппаратов:

Плеер типа HDD с Blu-ray.
Приёмник спутникового телевидения.
ЖК-панель и плазма.

Шнуры данной категории реализуют передачу видео в качестве 1080p до 4К. Пропускная способность в этом случае вдвое выше, чем у предшественника — 10,2 Гбит/с. Глубина цвета тоже возросла в 2 раза, а полоса частот повысилась до отметки в 1080 Мп.

Два варианта с каналом Ethernet и автомобильный кабель

Стандартный шнур с каналом Ethernet включает совокупность параметров базового стандартного кабеля, а также позволяет передавать контент в обе стороны на битрейте в 100 Мбит/с. Но обеспечить такую скорость можно при реализации Ethernet HDMI в подключаемой технике.

Есть возможность создания быстродействующей коммуникации с интернетом и транслирования данных остальным девайсам, соединённым при помощи HDMI кабеля. Разработчики реализовали работу рассматриваемой категории шнуров с реверсивным каналом передачи звука.

Высокоскоростной тип кабеля с поддержкой Ethernet дополнительно разрешает транспортировать информацию максимум по 100 мегабит за секунду. И наконец, существует провод, созданный для присоединения HDMI девайсов к бортовому компьютеру и другим устройствам, вмонтированным в автомобиль.

Разъёмы HDMI кабеля

Теперь стоит коснуться видов разъёмов, устанавливаемых на аппараты с рассматриваемой технологией:

Базовый разъём, маркируемый буквой A, востребован в домашнем использовании и способен соединить ТВ, проекторы, DVD-плееры.
Микро-HDMI (C) и мини-HDMI (D) предназначены для связи портативной техники наподобие смартфонов, планшетных компьютеров либо фотоаппаратов.

Стандартный HDMI разъем 19 pin 13,9 мм на 4,45 мм,. Разъем мини используется в фотоаппаратах, камерах, мобильных телефонах и имеет технические параметры полноценного провода. Размер 6,4 мм на 2,8 мм. Микро исспотзуется в телефонах и планшетах и имеет размер в половину меньше мини.

Существенное преимущество HDMI

Есть люди, которые не забыли о стандарте S-Video, применяемом с композитным проводником. Хотя конечно, с помощью интерфейса HDMI появилась возможность получения качества нового уровня. Тем не менее, пользователи вряд ли это оценят при просмотре итогового видео. Очевидное преимущество появляется при просмотре контента посредственного качества.

Звуковой ряд так само передаётся на достойном уровне. Реализована поддержка 8-канальной аудиодорожки с разрядностью в 24 бита и частотой дискретизации, равной 192 кГц. Любители такой технологии, как, например, Dolby TrueHD оценят инновации, которые привнесены HDMI.

Один такой кабель заменяет 8 в случае работы традиционного аналогового вещания. Естественно, большинство ценителей качественного звучания охотно готово расстаться с таким нагромождением проводов.

Разновидности HDMI

Вопрос об идентификации конкретной версии выпущенного шнура интересует немалое количество пользователей. Однако первым делом стоит подробнее вникнуть в характеристики ныне изготовленных моделей.

А всё началось с того, что компания HDMI Licensing LLC, выпустившая стандарт, была образована совместной работой нескольких популярных организаций. Её детище было призвано встать на смену уходящему в историю гнезду SCART, что в принципе было достигнуто.

На физическом уровне обсуждаемый кабель включает в себя 19 проводников, которые соединены единой оплёткой. Последняя, в свою очередь, содержит предусмотренные слои изоляции. В первой версии 4,9 Гбит/с составляло минимальное значение пропускной способности HDMI. Хороший уровень воспроизведения получаемой картинки доступен благодаря отсутствию механизма сжатия.

Изменение наименований продукта

Как уже сообщалось выше, версия 1.0 вышла в далёком 2002 году, заняв место на рынке. Но вскоре разработчики ежегодно трудились над модернизацией семейства кабелей. Результатом их стараний стало уже 13 выпущенных версий шнуров. Последняя версия 2.1 представлена в начале 2017 года.

Естественно, производители стремились и повысить быстродействие HDMI кабелей, и усовершенствовать остальные эксплуатационные параметры. Внимание уделялось также и повышению функционала.

Не мудрено сбиться с толку при подобном ассортименте присутствующих на рынке товаров. И компания согласовала впредь не использовать цифры при градации изделий. В 2009 году мир увидал версию с интегрированной поддержкой 4К×2К и технологией Fast Ethernet-подключения (1.4). С тех пор существует пять видов стандартов, среди которых два базовых, два высокоскоростных и один автомобильный.

Стандарт HDMI

Модели данного типа беспрепятственно можно использовать в абсолютном большинстве девайсов, присутствующих в нашем быту.

Стандарту HDMI присущи следующие характеристики:

Максимальное разрешение передаваемого контента, как правило, составляет 720p либо 1080i, намного реже 1080p.
Наименее низкое быстродействие — всего 4,9 Гбит/с.
Частота дискретизации — 74,25 мегагерц.
24-битная глубина цвета.

Подобный вариант не может обеспечить отличную чёткость показа и звучания, поэтому сгодится для транслирования базовых сигналов с подключенными нетребовательными аппаратами. Артефакты здесь будут присутствовать, следовательно, например, истинным киноманам такой тип кабеля вряд ли подойдёт.

Стандарт HDMI with Ethernet

Данные шнуры содержат все характеристики предыдущего стандарта (в том числе и поддерживаемое разрешение 720p/1080i), но появился также способ пересылки контента до 100 Мбит/с. Это Ethernet-канал для связи, подходящий для бытовых нужд большинства потребителей.

Особенности эксплуатации представленного вида кабеля таковы:

Обязательная поддержка гнезда Ethernet HDMI всеми сообщающимися девайсами (только при этом условии есть смысл рассчитывать на эффективную работу техники).
Параллельная с подключением к Всемирной сети возможность передачи информации другим комплектующим, присоединённым вышеописанным способом.
Реверсивный аудиоканал, отсутствующий в базовом стандартном варианте.

Автомобильная версия HDMI

Очередная категория моделей рассматриваемого назначения нашла своё применение в аудиосистемах передвижной техники. По большому счёту используется специалистами по установке автомобильного звука. Характеризуется стойкостью к непростой среде эксплуатации, например, постоянным вибрированиям, скачкам температуры воздуха либо повышенной влажности.

Текущая версия максимально адаптирована для применения именно в портативных и транспортируемых аппаратах, о чём свидетельствуют следующие функциональные возможности:

Коммуникация медиа-систем со штатным бортовым компьютером, являющимся неотъемлемой частью машин нового поколения.
Стабильная передача сигнала во время эксплуатации.
Наличие замка, предотвращающего самопроизвольное прерывание контакта между устройствами автомобиля.

Высокоскоростной HDMI

Такой тип проводников открывает путь к наслаждению превосходным качеством получаемой в итоге картинки. Разнообразие соединяемых аппаратов здесь впечатляет — это и плазма, и жидкокристаллические телевизоры, и приставки для игр, и плееры, в том числе работающие с технологией 3-мерной трансляции изображения.

Из-за того, что по высокоскоростному HDMI проводнику передаётся от 1080p, его можно приравнять к прогрессивному стандарту 2.0. Кроме 3D радует и поддержка кабелем таких функциональных возможностей:

Использование расширения 4К, обладающего размерами картинки 4096×2160.
Работа с технологией Deep Color.
Максимум быстродействия здесь уже достигает 10,2 Гбит/с.
Цветовая характеристика также выросла ровно вдвое, до 48 бит.
Частотный диапазон расширился до 340 МГц.

Лучший вариант для фильмов в 3D

Указанный тип шнура без проблем подключается к остальным моделям HDMI. Однако для этих целей нужно применять разъём, принадлежащий к типу А. Конечно, High Speed выделяется среди базовых моделей и используемыми металлами при производстве, и диаметром. Кроме того, различия касаются также принципа экранирования и уровня изготовления диэлектриков.

В сухом остатке получается, что цена вопроса здесь явно выше, чем в случае со стандартным HDMI. С другой стороны, альтернатива в виде аналогового формата показа видеоконтента ничуть не дешевле. Следовательно, имеет смысл несколько раскошелиться на цифровой вариант трансляции данных. Иначе потом придётся пересматривать кинокартины без трёхмерного формата.

Высокоскоростной HDMI и Ethernet

Данный тип кабеля обладает всеми преимуществами своего предшественника. Однако разработчики внедрили ещё и поддержку Ethernet, позволяющего передать до 100 мегабит за секунду. Но очевидно, что заложенные производителем возможности раскрываются полностью лишь при условии совместимости всех соединяемых гаджетов с технологией Ethernet HDMI.

В наше время такой вид соединения между различными устройствами можно назвать наилучшим решением вопроса качественной передачи контента. Присущая такому стандарту универсальность гарантирует его востребованность в долгосрочной перспективе.

Широкие функциональные возможности также способствуют востребованности обозначенного кабеля с дополнительным каналом.

Подключение к старым телевизорам

Часть потребителей всё ещё пользуются телевизионной техникой старого поколения. Эксплуатация подобных устройств происходит удовлетворительно, однако бывает необходимо их «подружить» с другими устройствами. Владельцы аппаратов прежних годов выпуска уже готовы пойти на использование специальных переходников.

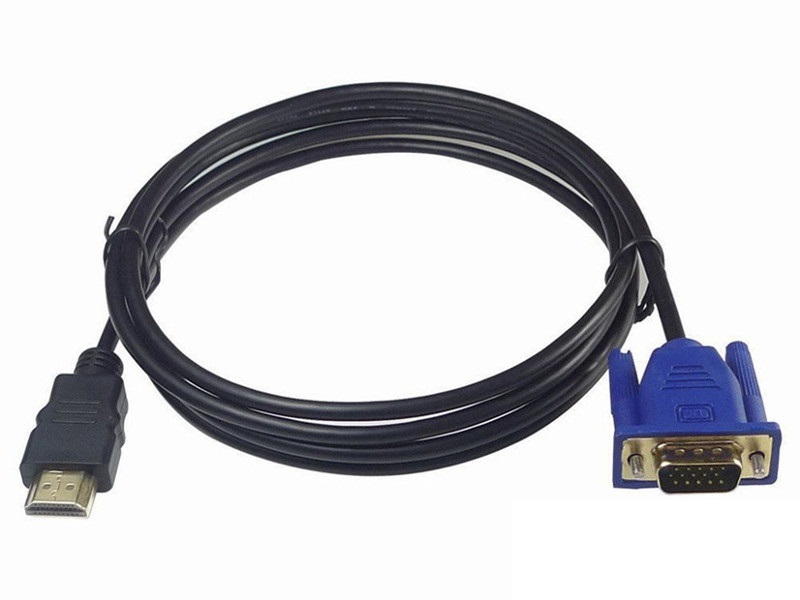

Некоторым людям в этом случае кажется, что самым простым решением будет взять и купить телевизор посвежее. Но здесь серьёзным препятствием является цена вопроса — не все готовы к таким расходам. И вряд ли постепенное удешевление ЖК-панелей способно изменить ситуацию. Для такой категории пользователей есть экономное решение, не требующее глобальных перемен в интерьере и как следствие в личном бюджете.

Преобразование сигнала в аналоговый вид

Речь идёт о покупке конвертера, способного соединить между собой «антикварный» телевизор и ноутбук, ПК, приставку и прочие девайсы. Его название — HDMI to RCA, но это должен быть именно конвертер, поскольку нередко можно встретить и переходники с одноимённым обозначением.

Но лишь конвертеры способны к активной трансформации цифрового кодирования данных в аналоговый формат — переходникам такая функция не под силу. Такая техника ещё описывается как HDMI «тюльпан» и работает с разрешениями 480p — 1080i включительно. К выходному гнезду устройства поступает 480i (стандарт NTSC) и 756i (стандарт PAL). Систему цвета можно выбирать, а электропитание реализовано через прилагающийся при продаже конвертера шнур USB.

Телефон-телевизор

Установление связи между мобильником и телевизором тоже можно реализовать, если возникнет такая потребность. Некоторые люди уверенны, что для успешного решения данного вопроса требуется обзавестись кабелем микро-USB-HDMI. С одной стороны у него расположен выход микро-USB, а другой конец надо присоединить к гнезду HDMI.

Тем не менее, здесь всё несколько сложнее, чем сначала кажется и для бесперебойной работы вышеописанного тандема нужно двусторонняя совместимость с MHL. Это обязывает телевизионную технику иметь в своём арсенале порт HDMI/MHL. Однако подобная функциональная возможность доступна не везде. Но если в этом плане всё хорошо, то дело ограничивается лишь покупкой указанного переходника.

Некоторые отличия продаваемых шнуров

Ещё один момент, на который стоит обратить внимание при выборе соответствующего провода. Производители выпускают модели с разным количеством контактов. У Samsung присутствуют 11 контактов, но прочие изготовители комплектуют переходник только 5 контактами.

Если не забывать об этом факте, то все кабели имеют одинаковую компоновку — два разъёмы микро-USB и HDMI на своих концах. В остальном же не нужны корректировки в работе устройств. Остаётся в настройках девайса, откуда передаётся сигнал, выбрать конкретный режим.

Но если вдруг телевизор не «знает», что такое MHL, то на помощь придёт адаптер USB - HDMI, хотя по факту этот тот же переходник. Его задача состоит в трансформации MHL в понятный телевизору формат. Зарядное устройство с какого-либо комплекта может выступить источником питания для такого адаптера.

Заключение и прочие функциональные возможности HDMI

Помимо вышеописанных параметров, популярный интерфейс имеет в своём арсенале ещё несколько преимуществ. Так, существует обратная совместимость с устройствами, работающими по устаревшей технологии DVI.

Кроме того, организуется передача данных на расстояние до нескольких сотен метров посредством волоконно-оптического шнура. Но здесь есть вероятность поломки кабеля, поскольку он уже считается активным устройством. В случае возникновения подобных форс-мажоров потребуется замена проводов.

Посмотрите каталог HDMI кабелей

Свежая версия HDMI 2.1 за одну секунду транслирует до 48 Гбит, максимальное разрешение составляет 10К, а частота обновления дисплея достигает 120Гц . Возможно увеличение охватываемых возможностей в будущих версиях интерфейса.

Сравниваем DVI и HDMI | В чем разница

Обновлено: 23.04.2021 14:49:15

DVI и HDMI – цифровые интерфейсы передачи видеосигнала. Они предназначены для подключения внешних дисплеев – к компьютеру, планшету, игровой консоли или вообще любому устройству, способному воспроизводить видео. Тем не менее, между этими двумя стандартами есть принципиальная разница.

В этом материале мы подробно распишем разницу между этими двумя протоколами и подскажем, какие мониторы и видеокарты выбрать в 2019 году.

Главная разница между DVI и HDMI

Основная разница между DVI и HDMI заключается в том, что второй способен передавать не только видео, но и звук. Первый же передаёт только видеопоток, для воспроизведения аудио предлагается подключить внешние колонки к соответствующей плате расширения (звуковой карте или подобному устройству).

Кроме того, максимальное разрешение видеопотока в протоколе HDMI 2.0 составляет 4K (3840× 2160 точек) при частоте развёрстки в 50/60 Гц. У «конкурента» этот параметр составляет 1920×1200 точек при частоте развёрстки в 60 Гц (и 1920×1080 точек при 75 Гц). Но оно может быть увеличено двукратно при использовании технологии Dual Link.

Тем не менее, при сравнении этих параметров стоит учитывать и поколение протокола. Разница между DVI и HDMI разных семейств может быть значительной.

Технические характеристики и история DVI

DVI изначально разрабатывался как интерфейс для подключения дисплея к компьютеру. Из-за довольно крупного размера самого разъёма он редко используется в мобильных устройствах и ноутбуках. Кроме того, этот стандарт фактически устарел на настоящий момент (2019 год).

Под этим названием подразумевается целая группа протоколов, которые обладают различными техническими характеристиками:

DVI-A – полностью аналоговый стандарт передачи данных. В этом он схож с VGA, обладает теми же техническими характеристиками. Безнадёжно устарел и в 2019 году встречается только в самых старых компьютерах;
DVI-I Single Link – поддерживает как аналоговую, так и цифровую передачу. Совместим с практически всеми дисплеями, как старыми, так и новыми. Видеокарта сама определяет, какой тип отправляемых данных активировать, и обеспечивает наилучшее отображение;
DVI-I Dual Link – поддерживает как аналоговую, так и цифровую передачу. Кроме того, у него есть второй набор контактов для «цифры». Благодаря этому увеличивается максимальное разрешение подключаемых экранов – до 2560×1600 точек;
DVI-D Single Link – стандарт, поддерживающий только цифровую передачу данных. Максимальное разрешение на нём составляет 1920×1200 точек, а частота развёрстки – 60 Гц;
DVI-D Dual Link – протокол цифровой передачи данных с двумя каналами. Благодаря этому обеспечивается максимальное разрешение 2560×1600 точек, частота развёрстки в 120 Гц, и поддержка технологии NVIDIA 3D Vision.

Версии различаются не только техническими характеристиками, но и разъёмами.

Таблица сравнения итераций DVI

Характеристика	DVI-A	DVI-D SL	DVI-D DL	DVI-I SL	DVI-I DL
Макс. разрешение, точек	1920×1080	1920×1200	2560×1600	1920×1200	2560×1600
Макс. частота развёрстки при макс. разрешении, Гц	60	60	120	60	120
Количество аналоговых каналов	1	0	0	1	1
Количество цифровых каналов	0	1	2	1	2
Макс. длина кабеля при сохранении макс. разрешения без потерь, м (указано без усиления)	15	10,5	10,5	10,5	10,5
Применение	Старые мониторы, которые поддерживают только аналоговые данные	Экраны с матрицей до Full HD	Экраны с матрицей выше Full HD	Экраны с матрицей до Full HD, старые устройства с исключительно «аналогом»	Экраны с матрицей выше Full HD, старые устройства с исключительно «аналогом»

В 2019 году использование данного стандарта целесообразно только в том случае, если требуется подключить к компьютеру проектор. Зато он отличается высокой максимальной длиной кабеля для беспотерной передачи.

Разъёмы различных итераций обратно совместимы на аппаратном уровне. Это означает, что в разъём DVI-I DL можно воткнуть штекеры DVI-A, DVI-D и DVI-I, а вот в разъём DVI-A – только DVI-A. Разъёмы различаются количеством контактов.

Технические характеристики и история HDMI

Этот интерфейс изначально разрабатывался как универсальный стандарт для передачи мультимедийного сигнала, который включает и видеопоток, и аудиопоток. Он подходит для подключения к компьютеру мониторов со встроенными динамиками, телевизоров, проекторов и подобных устройств.

Существует несколько поколений этого протокола. Они различаются в первую очередь пропускной способностью – то есть количеством контента, который могут передавать.

Разница между итерациями (в таблицу включены только наиболее распространённые поколения):

Характеристика	1.0	1.3	2.0a, 2.0 b	2.1
Макс. разрешение передаваемого видеосигнала, точек	1920×1080	2560×1440	3840×2160	10240×4320
Предельная частота развёрстки при полном разрешении, Гц	60	60	60	120
Макс. число каналов звука	8	8	32	32
Макс. частота передаваемого звука, кГц	192	768	1536	1536
Предельная глубина цвета, бит	24	48	48	48
Поддержка звуковых технологий DTS, Dolby Digital 5.1	Да	Да	Да	Да
Поддержка звуковых технологий Dolby TrueHD и DTS-HD	Нет	Да	Да	Да
Технологии улучшения 3D-форматов	Нет	Нет	Да	Да
Соотношение сторон 16:9	Да	Да	Да	Да
Соотношения сторон 21:9	Нет	Нет	Да	Да
Видеопоток с HDR	Нет	Нет	Да	Да
Предельная длина кабеля без усиления, м	5	5	5	5
Предельная длина активного кабеля без усиления, м	15	15	15	15
Выход первых устройств с поддержкой этого поколения, год	2002	2006	2015	2017

Версии обратно совместимы на программном уровне. Это означает, что если, например, видеокарта поддерживает версию 2.1, а монитор – только 1.0, то характеристики передаваемых данных будут соответствовать поколению 1.0. Аналогично, если у видеокарты 1.0, а у экрана 2.1, то характеристики будут соответствовать 1.0. Скорость передачи данных и их количество всегда «обрезаются» по более старому поколению в связке.

Также стоит отметить существование двух типов кабелей – обычного и «активного». Активный кабель выполняется из оптоволокна и оснащается преобразователями, которые превращают электричество в световой сигнал (и наоборот). А обычный провод – просто набор медных проводников. Этим и объясняется разница в предельной длине кабеля.

Разница между HDMI и DVI в виде таблицы

Сравним технические характеристики трёх стандартов – DVI-I DL как наиболее современного в своём семействе, HDMI 1.3 как наиболее распространённого в предыдущем поколении видеотехники и более свежую его итерацию 2.0b как наиболее распространённого в актуальном поколении видеотехники.

Для более явного понимания разницы между поколениями техники стоит привести пример:

Игровая консоль Sony PlayStation 4 вышла в 2013 году и оснащается интерфейсом версии 1.4;
Игровая консоль Sony PlayStation 4 Pro вышла в 2016 году и оснащается интерфейсом версии 2.0b – и поэтому поддерживает телевизоры 4K и расширенный динамический диапазон HDR.

Теперь можно перейти и к таблице, иллюстрирующей различие между этими стандартами:

Параметр	DVI-I DL	HDMI 1.3	HDMI 2.0b
Предельное разрешение подключённого экрана, точек	2560×1600	2560×1440	3840×2160
Предельная частота обновления при этом разрешении, Гц	120	60	60
Поддержка 3D	Ограниченно (по технологии NVIDIA 3D Vision)	Ограниченно	Полная
Поддержка HDR	Нет	Нет	Да
Поддержка звука	Нет	Да	Да
Поддержка высококачественного звука с высоким битрейтом	Нет	Нет	Да
Поддержка «длинных» экранов	С VGA-подобным количеством точек по вертикали	С FHD-подобным количеством точек по вертикали	Да
Предельная длина «обычного» кабеля, м	10,5	5	5
Предельная длина активного кабеля, м	-	15	15
Предельная длина кабеля с усилением, м	61	Не ограничена	Не ограничена

Таким образом, эта таблица иллюстрирует наиболее важную разницу между двумя стандартами. Этого уже достаточно для выбора подходящего интерфейса подключения.

Какой разъём выбрать – HDMI или DVI – в зависимости от ситуаций

Если встал выбор протокола для подключения того или иного устройства, то можно не «укапываться» в характеристики интерфейсов. Мы составили таблицу, которая поможет определить, какой разъём лучше использовать, и почему.

Стоит сразу оговориться, что речь идёт о разъёме DVI-I DL. В остальных случаях версия интерфейса указана.

DVI лучше использовать, когда требуется подключить:
Старый монитор с соотношением сторон 4:3. Скорее всего, он использует аналоговый интерфейс;
Офисный «дисплей» с матрицей около Full HD. Этот стандарт обладает достаточными характеристиками для отображения на таком экране, да и провод банально дешевле;
Геймерский монитор с матрицей Full HD. DVI-I DL обеспечивает частоту обновления до 120 Гц и таким образом повышает фреймрейт;
Проектор. Это обусловлено тем, что максимальная длина провода без усиления – 10-15 метров в зависимости от количества отображаемых на экране точек.
HDMI лучше использовать, если требуется подключить:
Монитор со встроенными колонками, так как интерфейс передаёт звук;
Телевизор к компьютеру. Причём не только из-за способности передавать звук, но и потому что этот протокол – стандартный для мультимедиа в целом, так что в телевизоре, скорее всего, есть соответствующий разъём;
Монитор либо ТВ, поддерживающий HDR. Расширенный динамический диапазон оттенков можно передать только по этому протоколу, причём только версий 2.0a и 2.0b;
Консоль к ТВ. Опять же, данный протокол обеспечивает передачу звука;

Геймерский монитор, который имеет разрешение Full HD и скорость отклика матрицы до 3 мс. Только этот стандарт обеспечивает достаточную пропускную способность для очень высокого фреймрейта.

Стоит учесть, что в этих лайфхаках не учитывается наиболее современный интерфейс передачи видеосигнала – DisplayPort.

Заключение

Несмотря на все свои достоинства DVI постепенно выходит из обращения. Современные видеокарты и мониторы часто просто не оснащаются соответствующим разъёмом. Его постепенно вытесняет HDMI, которому на смену придёт DisplayPort.

И при покупке современных компьютера, ноутбука, видеокарты или игровой консоли вся разница между DVI и HDMI заключается в том, что первый разъём у устройства есть, а второго – нет.

Оцените статью
	Всего голосов: 1, рейтинг: 5

Вам нужен кабель HDMI 4K?

Если вы только что купили новый телевизор 4K, вам может быть интересно, нужно ли вам покупать новый кабель HDMI, чтобы идти с ним. Самый быстрый ответ: вероятно, нет.

Вот как узнать, да или нет окончательный ответ.

Описание кабелей HDMI

Кабель HDMI — это просто канал между телевизором и мультимедийным устройством, будь то DVD, Blu-ray или проигрыватель Blu-ray 4K UHD; медиа-стример; игровая приставка; или ПК.Существуют разные типы кабелей HDMI, но их обозначения указывают, сколько данных они могут нести. (Спойлер: на самом деле не существует такого понятия, как кабель HDMI 4K.)

Обновлено 7 сентября 2020 г. производительность от игровых консолей нового поколения и видеокарт для ПК высокого класса.

Если проанализировать самую основную информацию, рекомендации по разрешению видео, установленные Технической рабочей группой форума HDMI, которая определяет спецификации, следующие:

Стандартный HDMI: Разрешение до 720p или 1080i при 30 Гц частота обновления
Высокоскоростной HDMI: Разрешение до 4K (включая 1080p) при 30 Гц
Premium High Speed HDMI: Разрешение до 4K с расширенным динамическим диапазоном (HDR) при частоте до 60 Гц
Сверхскоростной HDMI: Разрешение до 10K с HDR при частоте обновления 120 Гц (видео 4K может обновляться с частотой до 240 Гц)

Более подробные версии рекомендаций имеют значение, если вы хотите больше, чем просто базовый ТВ-сигнал: например, если вы играете в видеоигры со скоростью более 30 кадров в секунду, или вы собираетесь в полной мере использовать HDR-телевизор, или вам нужен кабель HDMI, который также может передавать данные через Ethernet (большинство людей этого не делают, но эту полосу пропускания можно использовать для других целей).

Флавио Энсики (CC BY 2.0)
Если вы подключаете к телевизору игровой ПК, способный играть со скоростью 4K / 60 кадров в секунду, вам понадобится кабель HDMI, который может обрабатывать такой уровень передачи данных.
Для этих типов сценариев вы должны взять частоту обновления (измеряемую в циклах в секунду, обозначенную как Герц и сокращенно Гц), уровень точности цвета (также известный как глубина цвета, измеряемая в битах; например, 8-бит, 10 -бит или 12-бит), а также сжатие данных о цвете (т. е. субдискретизация цветности).Чем выше вы установите частоту обновления и битовую глубину — и чем меньше вы выберете сжатие цветовых данных — тем больше данных будет отправлено на ваш телевизор.
Соответственно, вам понадобится кабель HDMI с достаточной пропускной способностью. В приведенной ниже таблице подробно описаны нюансы, которые разделяют стандартный HDI, высокоскоростной, высокоскоростной премиум-класса и сверхвысокую скорость HDMI. В настоящее время высокоскоростной кабель HDMI премиум-класса должен отвечать самым высоким требованиям, которые вы предъявляете к телевизору 4K. Потребительские устройства, которым требуется сверхвысокоскоростной кабель HDMI (например,g., 8K телевизоры) по-прежнему редки и дороги, несмотря на большее количество анонсов продуктов и снижение цен.
(Обратите внимание, что в таблице указана частота обновления кадров в секунду: 60 кадров в секунду является синонимом частоты обновления дисплея 60 Гц и т. Д.)
Администратор лицензирования HDMI

Если вы посмотрели на приведенную выше таблицу и поняли, что в ваших планах требуется высокоскоростной кабель HDMI премиум-класса, не спешите его покупать. Возможно, вам не придется тратить деньги.
Хотите, чтобы ваш домашний кинотеатр соответствовал требованиям завтрашнего дня, потому что вы покупаете HDMI 2.1, например игровые консоли нового поколения от Microsoft и Sony или недавно анонсированные видеокарты Nvidia серии RTX 30, которые можно использовать вместе с совместимым телевизором? Для максимального удобства ищите кабели с пометкой Ultra High Speed HDMI, которые могут быть помечены как таковые только после прохождения обязательной сертификации администратором лицензирования HDMI.
Группа сообщает, что кабели, участвующие в недавно обновленной программе сертификации, будут доступны с четвертого квартала 2020 года. Подлинные продукты будут иметь сканируемый QR-код на упаковке, который ссылается на запись в базе данных группы.
Когда повторно использовать кабель HDMI, который у вас уже есть
Кабель HDMI, который у вас уже есть, может поддерживать все необходимые функции. Вот как это понять.
Все, что вы планируете делать, это смотреть телевизор и ничего больше
Просто подключите телевизор к мультимедийному устройству с помощью имеющегося кабеля. Если вы получаете устойчивое изображение без артефактов, все готово. Никаких дополнительных размышлений не требуется.
Вы хотите смотреть HDR-контент, играть в игры со скоростью 60 кадров в секунду, использовать телевизор в качестве монитора и т. Д.
Определить, подходит ли имеющийся кабель, можно одним из двух способов.
Проверьте, помечен ли кабель как High Speed, Premium High Speed или Ultra High Speed. Если на вашем кабеле HDMI четко не указано, какой он тип, вы можете найти его, если производитель и номер детали напечатаны на шнуре.
Подключите кабель к телевизору и мультимедийному устройству, а затем измените настройки на обоих в соответствии со своими требованиями. Если вы получаете устойчивое изображение во время воспроизведения контента, все готово.
Из двух методов второй является немного более надежным — обычно вы сразу получаете сигнал (или нет). Но обычно лучше сначала начать с первого метода, а затем попробовать второй. Если во время второго метода у вас появляется пустой экран, переключение обратно к настройкам для просмотра может вызвать затруднения в зависимости от вашего устройства.
Вы хотите спрятать кабель HDMI внутри стены
Если вы повесили телевизор на стену и теперь хотите проложить кабели внутри стены, чтобы они не попадали в поле зрения, скорее всего, не будет иметь возможность использовать уже имеющийся кабель HDMI.Профессиональный установщик использует для этой цели встроенные в стену кабели HDMI, и вы должны делать то же самое, если выполняете работу самостоятельно: кабель для монтажа в стену предназначен для защиты от огня (например, во время скачка напряжения или если что-то поблизости горение) и не выделять токсичный дым, если это произойдет.
Для таких кабелей ищите одну из двух сертификатов Национального электротехнического кодекса (NEC): либо класс 2, либо класс 3 (сокращенно CL2 и CL3). Разница заключается в максимальном напряжении, которое должно принимать каждый: CL2 должен принимать до 150 вольт, а CL3 должен принимать до 300 вольт.В обоих случаях оболочка кабеля также будет толще и лучше изолирована для защиты проводов внутри, поскольку кабель протягивается через стену и изгибается внутри более узких пространств, таких как распределительная коробка. Для сигналов HDMI достаточно любой сертификации. Внутренний рейтинг , а не должен значительно увеличить цену кабеля.
Вам необходимо посылать сигналы на большие расстояния
Если ваше исходное устройство находится в одном конце комнаты, а ваш дисплей — в другом (например, видеопроектор и его экран), или если ваш источник и дисплей находятся в разных, комнат, вам может понадобиться кабель со встроенным усилителем сигнала, чтобы данные могли передаваться с одного конца на другой.Обычно эти кабели классифицируются как «активные» кабели HDMI (предваряйте каждый из типов кабелей, которые мы уже обсуждали, как «активные»). Еще одно решение для длинных кабелей — усилитель сигнала HDMI, такой как Key Digital KD-HDFIX22.
Netflix
Хотите смотреть шоу Netflix (например, , , Crown ) в формате 4K и не более того? Если кабель HDMI, который вы сейчас используете, обеспечивает стабильное изображение, все готово.
Когда покупать новый кабель HDMI для телевизора 4K
Если кабель (и) HDMI, который у вас есть под рукой, не соответствует вашим требованиям — скажем, для воспроизведения контента 4K с частотой 120 Гц или с HDR — тогда вам потребуется оболочка. за новый.
То, что не означает , означает, что вам нужно заплатить 30 долларов или больше за кабель (хотя активные кабели действительно стоят дороже). Цена кабеля не обязательно гарантирует производительность. Скорее, его классификация и его сертификация.
Какой кабель HDMI 4K купить?
Вы можете купить очень недорогой кабель и при этом получить первоклассную производительность. Мы рекомендуем выбирать из вариантов Monoprice или AmazonBasics, которые пользуются огромной популярностью благодаря своей доступности и надежности.(См. Врезку для конкретных предложений.) Активные и / или экзотические кабели (например, кабели, в которых используются оптоволоконные жилы вместо медных проводов) для очень специализированных установок будут стоить дороже, но они не работают лучше, чем их более плебейские аналоги в типовые установки и расстояния передачи.
Если вы не знаете, какой именно кабель выбрать, или хотите самостоятельно изучить доступные варианты, обязательно учтите следующее:
Высококачественный кабель не должен быть дорогим. Мы не можем переоценить это, и это применимо ко всем, включая кабели, предназначенные для установки в стену.
Сертифицированные высокоскоростные кабели HDMI премиум-класса прошли дополнительное тестирование на соответствие маркировке. (Вы можете узнать больше о сертификации и о том, как проверить подлинность сертификата в этой статье и на веб-сайте HDMI.org.)
Но вам не нужно платить большую наценку, чтобы получить это спокойствие: Monoprice, например, продает два разных 6-футовых сертифицированных кабеля HDMI премиум-класса.И вы можете купить 15-футовый высокоскоростной кабель HDMI AmazonBasics класса CL3 за 11 долларов.
Лучшая покупка / IDG
Цена на эти кабели сильно завышена. Нет необходимости тратить так много на любой пассивный кабель HDMI, в том числе на кабели для настенного монтажа, подобные этим.
Используйте ключевые слова только в качестве отправной точки. Если вы посмотрите на Amazon или Monoprice.com, вы иногда увидите продукты с такими названиями, как «Ультратонкий высокоскоростной кабель HDMI серии, удалите ссылку, не связанную с продуктом». Если вы не обращаете пристального внимания, вы можете не осознавать, что этот конкретный пример представляет собой просто высокоскоростной кабель: «ультра» в данном случае относится к тому, насколько тонкий шнур, а не к скорости, с которой он способен передавать данные.
Убедитесь, что вы выбрали правильный кабель, посмотрев на фактические характеристики. Самый быстрый способ определить тип — посмотреть его рейтинг пропускной способности.
Высокая скорость = 10,2 Гбит / с
Premium High Speed  = 18 Гбит / с
Сверхвысокая скорость = 48 Гбит / с
Цена по-прежнему является важным ключом к определению типа и качества. Вы не найдете респектабельный сверхвысокоскоростной кабель HDMI за 3 доллара, но вы, , можете, , найти хороший высокоскоростной кабель за такую цену — или даже меньше. Удалите ссылку, не относящуюся к продукту, хотя она может быть ограничена более низкой частотой обновления.
Обращая внимание на рейтинг пропускной способности, частоту обновления и цену, вы можете избежать ненадежных кабелей. Недорогие варианты за пределами известных брендов (AmazonBasics и Monoprice в настоящее время являются двумя ведущими) могут показаться соблазнительными, но некоторые бюджетные кабели имеют слабое экранирование от электромагнитных помех (EMI), которое может нарушить работу вашей сети Wi-Fi и вызвать визуальные артефакты и сигнал. выпадения. Если вы видите комплект из двух высокоскоростных кабелей HDMI по той же цене, что и один вариант Monoprice или AmazonBasics, действуйте осторожно.
С другой стороны, рейтинг пропускной способности и цена также могут помочь вам обнаружить кабели, которые пробиваются выше своего веса, например, высокоскоростной кабель HDMI AmazonBasics. Удалите ссылку, не относящуюся к продукту. Он не сертифицирован как высокоскоростной кабель премиум-класса, но производитель обещает, что он может обеспечить такую большую пропускную способность (18 Гбит / с). Неудивительно, что он также стоит дороже, чем стандартный бюджетный 6-футовый высокоскоростной кабель HDMI (7 долларов против 3 долларов).
Активные кабели HDMI не должны стоить непомерно дороже, чем их пассивные аналоги.Хотя цены действительно растут, вы можете найти их по гораздо более низким ценам, чем ростовщические расценки на широко продаваемые кабели в Best Buy и аналогичных магазинах. На Monoprice, например, 10-футовый высокоскоростной кабель HDMI серии SelectRemove стоит 7 долларов; его активный аналог — удалить ссылку, не относящуюся к продукту, стоит 18 долларов.
Приобретайте кабель только той длины, которая вам нужна. Чем больше расстояние, которое должен пройти сигнал, тем больше вероятность того, что части этого сигнала не достигнут пункта назначения без усиления (например,g., активный кабель или блок усилителя сигнала).
Общее практическое правило состоит в том, что для длины шести футов или меньше пассивного кабеля более чем достаточно. Между шестью и примерно 25 футами можно договориться, а выше большинство людей выберет активный кабель или усилитель сигнала.
Monoprice Кабели
Active HDMI включают усилитель сигнала для предотвращения артефактов и выпадений на больших расстояниях.
Приемный чип в вашем телевизоре также может влиять на то, будет ли пассивный кабель работать на больших расстояниях — если он лучше настраивается на более слабый сигнал, вам не понадобится усиление сигнала.
Не обращайте внимания на такие ерунды, как позолота. Позолоченные разъемы имеют незначительное отличие от аналоговых сигналов , потому что соединения не окисляются, но они не имеют никакого значения для цифровых сигналов, которые передает кабель HDMI. Если вам важна четкая картинка, вам нужно обращать внимание только на номинальную скорость и длину кабеля, а также на то, пассивный он или активный. Вот и все.
Кабели HDMI и спецификации HDMI
Если вы слышали о спецификациях HDMI (например,g., HDMI 1.3, HDMI 1.4, HDMI 2.0 и HDMI 2.1), вы можете задаться вопросом, какое отношение к ним имеют кабели HDMI.
Как упоминалось выше, кабель HDMI — это просто канал для передачи данных. Вы можете думать об этом как о пути: выберите более широкий (т. Е. С большей пропускной способностью), если у вас есть больше данных, которые должны проходить по нему одновременно.
В спецификациях HDMI указывается, какие функции могут передаваться по этому пути: разрешение, глубина цвета, типы субдискретизации цветности и т. Д. С каждой новой спецификацией каждая новая функция увеличивала требования к пропускной способности HDMI.
HDMI Licensing, LLC
В этой таблице показаны функции, доступные для каждой версии HDMI.
Мы более подробно рассматриваем последние спецификации HDMI в наших учебниках по HDMI 2.0 и HDMI 2.1, но все, что вам действительно нужно знать, это то, какие функции поддерживает ваше оборудование и какими функциями вы собираетесь воспользоваться. Как только вы сузите круг, вы будете знать, какой тип кабеля HDMI вам нужен.
Примечание. Когда вы покупаете что-то после перехода по ссылкам в наших статьях, мы можем получить небольшую комиссию.Прочтите нашу политику в отношении партнерских ссылок для получения более подробной информации.
Различия между версиями HDMI 1.1, 1.2, 1.3a, 1.4 и 2.0?
HDMI 1.1:
— Поддержка DVD Audio.
HDMI 1.2:
— Добавляет функции и возможности, которые повышают привлекательность HDMI для использования как в индустрии бытовой техники, так и в индустрии ПК. В частности, функции и модификации HDMI 1.2 включают: Поддержка формата One Bit Audio, такого как DSD (Direct Stream Digital) Super Audio CD, изменения, обеспечивающие лучшую поддержку нынешних и будущих ПК с выходами HDMI, в том числе: доступность широко распространенных -используемый разъем HDMI типа A для источников и дисплеев ПК с полной поддержкой видеоформатов ПК, возможность для источников ПК использовать собственное цветовое пространство RGB, сохраняя при этом возможность поддержки цветового пространства YCbCr CE, требование для HDMI 1.2 и более поздних версий для поддержки будущих источников низкого напряжения (т. Е. Со связью по переменному току), например, основанных на технологии ввода-вывода PCI Express. HDMI 1.2a -Consumer Electronic Control (CEC) функции и наборы команд, а также тесты на соответствие CEC теперь полностью определены.
-Создание версии 1.2a Спецификации испытаний на соответствие HDMI (CTS), которая включает Приложение CEC. HDMI CTS 1.2a был обновлен для обеспечения технического соответствия спецификации HDMI 1.2a, а также недавно выпущенной спецификации HDMI 1.2. Примечательно, что CTS 1.2a содержит дополнительные требования к тестированию кабелей и разъемов и требованиям авторизованного центра тестирования (ATC). В частности, согласно CTS 1.2a, Усыновитель должен предоставить для тестирования в УВД любой новый кабель HDMI, длина которого превышает длину ранее протестированных кабелей. Кроме того, HDMI Licensing, LLC будет вести список одобренных разъемов. Чтобы устройство могло пройти тестирование CTS 1.2a в ATC, все разъемы на таком устройстве должны быть указаны в списке утвержденных разъемов. Чтобы добавить разъем в этот список, поставщик должен предоставить в ATC или HDMI Licensing, LLC полные и пройденные результаты тестирования.
HDMI 1.3 / 1.3a:
— Более высокая скорость: HDMI 1.3 увеличивает свою одноканальную полосу пропускания до 340 МГц (10,2 Гбит / с) для поддержки требований будущих устройств отображения HD, таких как более высокое разрешение, Deep Color и высокая частота кадров. Кроме того, в спецификацию HDMI 1.3 встроена техническая основа, которая позволит будущим версиям HDMI достигать значительно более высоких скоростей.
-Deep Color: HDMI 1.3 поддерживает 10-битную, 12-битную и 16-битную (RGB или YCbCr) глубину цвета, по сравнению с 8-битной глубиной в предыдущих версиях спецификации HDMI, для потрясающего рендеринга более одного миллиарда цветов в беспрецедентных подробностях.
— Более широкое цветовое пространство: HDMI 1.3 добавляет поддержку «xvColor ™» (это название потребителя, описывающее цветовой стандарт IEC 61966-2-4 xvYCC), который снимает текущие ограничения цветового пространства и позволяет отображать любой цвет, доступный для просмотра человеческий глаз.
— Новый мини-разъем: для небольших портативных устройств, таких как HD-видеокамеры и фотоаппараты, требующих беспрепятственного подключения к HDTV, HDMI 1.3 предлагает новый вариант разъема меньшего форм-фактора.
-Lip Sync: поскольку устройства бытовой электроники используют все более сложную цифровую обработку сигналов для повышения четкости и детализации контента, синхронизация видео и звука в пользовательских устройствах стала более сложной задачей и потенциально может потребовать сложных настроек конечного пользователя.HDMI 1.3 включает в себя возможности автоматической синхронизации звука, которые позволяют устройствам выполнять эту синхронизацию автоматически с полной точностью.
-Новые аудиоформаты HD без потерь: в дополнение к текущей способности HDMI поддерживать широкополосный несжатый цифровой звук и все доступные в настоящее время сжатые форматы (такие как Dolby® Digital и DTS®), HDMI 1.3 добавляет дополнительную поддержку для нового сжатого цифрового звука без потерь. аудиоформаты Dolby TrueHD и DTS-HD Master Audio ™.
HDMI 1.4 / 1.4a:
— HDMI Ethernet Channel: спецификация HDMI 1.4 добавляет канал данных к HDMI-соединению, обеспечивая высокоскоростную двунаправленную связь. Подключенные устройства, которые включают эту функцию, могут отправлять и получать данные через Ethernet со скоростью 100 Мбит / с, что делает их мгновенно готовыми к работе с любым IP-приложением. Канал HDMI Ethernet позволяет устройствам HDMI с подключением к Интернету совместно использовать подключение к Интернету через канал HDMI без необходимости в отдельном кабеле Ethernet. Он также предоставляет платформу подключения, которая позволит компонентам с поддержкой HDMI обмениваться контентом между устройствами.* В настоящее время не реализовано на устройствах Denon
— Обратный аудиоканал: новейшая спецификация добавляет аудиоканал, который сокращает количество кабелей, необходимых для передачи аудиосигнала «восходящим потоком» от телевизора к аудио / видео-ресиверу для обработки и воспроизведения. В тех случаях, когда телевизор оснащен внутренним источником контента, например встроенным тюнером или DVD-плеером, Audio Return Channel позволяет телевизору отправлять аудиоданные в восходящий поток на A / V-ресивер через кабель HDMI, устраняя необходимость в дополнительный кабель.
-3D: версия спецификации 1.4 определяет общие форматы 3D и разрешения для устройств с поддержкой HDMI, что позволяет играть в 3D-игры и другие приложения для 3D-видео. Спецификация стандартизирует входную / выходную часть домашней 3D-системы, обеспечивая 3D-разрешение вплоть до двухпотокового 1080p.
Поддержка разрешения
-4K: новая спецификация позволяет устройствам HDMI поддерживать чрезвычайно высокое разрешение HD, что в четыре раза превышает разрешение устройства 1080p. Поддержка 4K позволяет интерфейсу HDMI передавать цифровой контент с тем же разрешением, что и современные системы цифрового кино, используемые во многих кинотеатрах.
-Расширенная поддержка цветовых пространств HDMI теперь поддерживает цветовые пространства, разработанные специально для цифровых фотоаппаратов, что обеспечивает более точную цветопередачу при просмотре цифровых фотографий. Поддерживая sYCC601, Adobe®RGB и Adobe®YCC601, устройства отображения HDMI способны отображать более точные, естественные цвета при подключении к цифровой камере.
-HDMI Micro Connector: (Тип D) HDMI Micro Connector — это 19-контактный HDMI значительно меньшего размера, поддерживающий разрешение до 1080p для портативных устройств, таких как сотовые телефоны, портативные медиаплееры и цифровые камеры.Этот новый разъем примерно на 50% меньше размера существующего разъема HDMI Mini.
— Автомобильная система подключения: (Тип E) Автомобильная система подключения — это кабельная система, разработанная для использования для распределения HD-контента в автомобиле. Спецификация HDMI 1.4 представляет собой решение, разработанное для соответствия жестким требованиям и экологическим проблемам, которые обычно встречаются в автомобилях, таким как нагрев, вибрация и шум. Используя автомобильную систему подключения, производители автомобилей теперь имеют жизнеспособное решение для распределения HD в автомобиле.
HDMI 2.0
HDMI 2.0, называемый некоторыми производителями как HDMI UHD, был выпущен 4 сентября 2013 года.
HDMI 2.0 увеличивает максимальную пропускную способность TMDS на канал с 3,4 Гбит / с до 6 Гбит / с, что обеспечивает максимальную общую пропускную способность TMDS в размере 18 Гбит / с. Это позволяет HDMI 2.0 поддерживать разрешение 4K со скоростью 60 кадров в секунду (fps).
Другие особенности HDMI 2.0 включают опции Rec. 2020, Dual View, субдискретизация цветности 4: 2: 0, 3D-форматы 25 кадров в секунду, до 32 каналов звука, звук до 1536 кГц (например, 7.1 канал 192 кГц), до 4 аудиопотоков, соотношение сторон 21: 9, аудиостандарты HE-AAC и DRA, динамическая автоматическая синхронизация губ, улучшенные возможности 3D и дополнительные функции CEC.
HDMI 2.0a был выпущен 8 апреля 2015 года и добавил поддержку видео с расширенным динамическим диапазоном (HDR).
Убивая кабельного монстра: что нужно знать о кабелях HDMI
Мы живем в эпоху разрешения 4K, при этом 8K начинает нагреваться (не волнуйтесь, это будет как минимум через год или два) это становится полезным для большинства зрителей).Это даже не рассматривает высокий динамический диапазон (HDR), который может обрабатывать больше информации на пиксель благодаря более широкому диапазону света и цвета. Это много данных, которые нужно отправить с вашего медиа-стримера, проигрывателя Blu-ray, игровой консоли или ПК на телевизор, и для этого вам понадобится кабель.
HDMI — это установленный стандарт для передачи видео и звука с домашнего развлекательного устройства на телевизор по одному кабелю. Это лучший способ подключить проигрыватели DVD, Blu-ray и Ultra HD Blu-ray; игровые приставки; и устройства потокового мультимедиа.Если вы подключаете к своему телевизору что-нибудь, которому меньше десяти лет, HDMI — это то, что вам нужно. Если у вас еще нет кабеля HDMI (и если в вашем новом устройстве его нет), или если вы просто хотите изменить настройку домашнего кинотеатра и обнаружите, что вам не хватает слабины, вам придется купить новый.
Покупка кабелей HDMI должна быть простым процессом, но широкий выбор, широкий диапазон цен и несколько потенциальных дыр могут сделать это запутанным и трудным.Вам нужен подходящий кабель для работы, и в идеале вы хотите тратить на него как можно меньше. Ведь это просто кабель. Верно?
Вот где мы и пришли. Вот все, что вам нужно знать о кабелях HDMI, в том числе о том, что означают различные типы, какие марки доступны и насколько вы должны заботиться о том, чтобы получить от телевизора максимальную отдачу.
Игра чисел: что на самом деле означают HDMI 1.4, 2.0 и 2.1
Многие новости о HDMI за последние несколько лет были сосредоточены на различных версиях стандарта кабельного телевидения.Это основные спецификации, которым должны следовать все кабели и устройства HDMI, в зависимости от поддерживаемых ими функций и определенных администратором лицензирования HDMI и форумом HDMI. В широком смысле они очень важны. Однако вы можете игнорировать их.
Предоставлено: HDMI Forum.
По сути, спецификация HDMI 1.4 была выпущена более 10 лет назад, и все кабели HDMI производятся, по крайней мере, в соответствии с этой спецификацией. HDMI 1.4 был разработан, чтобы рассчитывать на 4K и установить определенные критерии для его поддержки в будущем (с 2009 года), обеспечивая достаточную пропускную способность для видео 4K со скоростью до 24 кадров в секунду.С тех пор он видел итерации и обновления до HDMI 1.4a и HDMI 1.4b, но это снова древняя история в видеопространстве.
Спецификация HDMI 2.0 была выпущена в 2013 году и пересмотрена в HDMI 2.0a в 2015 году, а затем в HDMI 2.0b в 2016 году. Эта спецификация увеличила максимальную пропускную способность кабелей HDMI с 10,2 Гбит / с до 18 Гбит / с. Это еще больше укрепило поддержку 4K с возможностью обработки видео 4K со скоростью 60 кадров в секунду со всеми формами высокого динамического диапазона (HDR) и заложило основу для 8K.
HDMI 2.1 выпущен в 2018 году и предназначен для поддержки разрешений 8K и выше с максимальной пропускной способностью 48 Гбит / с. Спецификация HDMI 2.1 может обрабатывать видео 4K и 8K со скоростью до 120 кадров в секунду, и есть свободное место. Если вы пока не планируете приобретать телевизор 8K, стандарт 2.1 в первую очередь важен для высококлассных игр с потенциалом более 60 кадров в секунду в 4K с игровых ПК и новейших игровых консолей.
Подавляющее большинство телевизоров, выпущенных за последние несколько лет, имеют HDMI 2.0. Большинство моделей телевизоров 2021 года (и многие модели высокого класса 2020 года) должны поддерживать HDMI 2.1.
Все эти спецификации важны для обеспечения того, чтобы медиастримеры и другие устройства могли передавать, а телевизоры могли получать достаточно данных, чтобы делать то, что им нужно, но для самих кабелей они не так уж и важны. Да, некоторые кабели HDMI могли быть произведены под 1.4, а некоторые могли быть произведены под 2.0, но это не ключевые детали, на которые нужно обращать внимание при покупках.Самое важное, на что нужно обращать внимание, — это не спецификация HDMI, а рейтинг скорости.
Подробнее см. HDMI 2.1: Почему это важно для ПК и телевизоров в 2021 году.
Типы кабелей: фактор скорости
HDMI 1.4 и 2.0 не имеют почти такого значения, как их номинальные скорости, также определяемые HDMI Администратор форума и лицензирования HDMI. Эти спецификации касаются скоростей с максимальной пропускной способностью, но они не определяют конкретно каждый кабель. Вот почему кабели HDMI сгруппированы в одну из четырех категорий скорости: стандартная, высокая скорость, высокая скорость премиум-класса и сверхвысокая скорость.
Каждая категория имеет свои собственные подкатегории, основанные на дополнительных функциях, таких как канал Ethernet, встроенный в кабель, или более сильный сигнал для автомобильного использования, но основная метка, о которой вам следует беспокоиться, — это тип вашего кабеля: Стандартный, Высокоскоростной, Премиум или или сверхвысокая скорость.
Standard — это самый простой и самый медленный кабель HDMI, который вы можете получить. Его пропускная способность составляет 4,95 Гбит / с, чего достаточно для отправки сигнала 1080p на ваш телевизор, но не более того. Стандартные кабели HDMI редко можно найти в магазинах, но если вы найдете немаркированный кабель где-то в ведре или подключенный к системе домашнего кинотеатра, которая не обновлялась пять лет, это может быть стандартный.Они вообще не могут поддерживать видео 4K.
High Speed более чем в два раза быстрее, чем Standard, с минимальной пропускной способностью 10,2 Гбит / с. Подавляющее большинство новых кабелей HDMI, которые вы покупаете, будут высокоскоростными или выше, что означает, что они могут передавать сигнал 4K. Загвоздка в том, что пропускная способность будет поддерживать только 4K24 или видео 4K со скоростью 24 кадра в секунду. Это нормально, если вы хотите смотреть фильмы на Ultra HD Blu-ray, но если у вас есть потоковые телешоу или игровое оборудование, которое может передавать 4K со скоростью 30 или 60 кадров в секунду, оно не сможет с этим справиться.Кабели High Speed HDMI также поддерживают HDR и широкую цветовую гамму.
Premium High Speed увеличивает пропускную способность до 18 Гбит / с, что позволяет охватить любой видеоисточник потребительского уровня, с которым вы имеете дело. Они сейчас тоже очень распространены. Высокоскоростные кабели премиум-класса поддерживают видео 4K60 или 4K со скоростью 60 кадров в секунду, с возможностью цветового пространства BT.2020 и выборкой цветности 4: 4: 4. По сути, они могут обрабатывать любое видео 4K, которое вы им бросаете. Это перспективные кабели, которые позволят вам работать в течение всего дня 4K и даже могут поддерживать разрешение 8K и выше с определенной частотой кадров и функциями.
Сверхвысокоскоростные кабели — это самые высокие стандарты для домашнего кинотеатра будущего, и они становятся все более и более распространенными. Сверхвысокоскоростные кабели имеют пропускную способность до 48 Гбит / с, что позволяет передавать несжатое видео 8K со всеми обрезками. Что еще более важно для большинства пользователей 4K, особенно геймеров, они могут поддерживать 4K при 120 Гц. Это означает, что если у вас есть игровой ПК или консоль, способная выдавать скорость 4K выше 60 кадров в секунду, этот кабель справится с этим.
Если вы подсчитали, то это не менее трех разных типов кабелей с High Speed в названии, и многие кабельные компании не заботятся о других квалификаторах при их упаковке.Если вы хотите быть абсолютно уверены, что ваш кабель может обрабатывать видео 4K60, поищите тот, на упаковке которого есть Premium High Speed QR-код. А если вам нужен 4K120 или 8K60, ищите сверхвысокую скорость. Это самый официальный способ убедиться, не проверяя его самостоятельно.
В противном случае, если вы просто видите High Speed на упаковке кабеля, поищите любые связанные номера. В частности, пропускная способность и разрешение видео. Он должен четко указать 18 Гбит / с или 48 Гбит / с и, возможно, 4K60, 4K120 или 8K где-нибудь на коробке, сумке или листинге, в зависимости от рейтинга.Если этих цифр нет, вы, вероятно, можете посмотреть видео 4K24, но это все. И если на упаковке нет надписи «Высокая скорость», сохраните ее для своего старого DVD-плеера.
Длина HDMI имеет значение
Кабели HDMI являются цифровыми, поэтому вы не столкнетесь с нечеткостью или статичностью при слабом сигнале. Он может показывать какие-то странные артефакты, но тогда он просто вырезается. Из-за этого такие вещи, как «точность сигнала» и важность позолоченных разъемов, совершенно не имеют значения при их покупке.По крайней мере, до некоторой степени, и эта точка находится между 25 и 75 футами.
Все сигналы, цифровые и аналоговые, ухудшаются на больших расстояниях. То, как они ухудшаются, зависит от мощности передатчика, чувствительности приемника и того, сколько помех между ними возникает несущая. Последняя часть — это то место, где входят кабели. Чем длиннее кабель, который вы планируете проложить, тем лучше он должен быть изолирован. Даже тогда, в какой-то момент ему нужен активный компонент, чтобы усилить или повторить сигнал, чтобы доставить его до места назначения.Как правило, эта точка составляет около 50 футов. Вы можете получить более длинные кабели без активных компонентов, но они не смогут обрабатывать полный сигнал 4K60 HDR.
Если ваши компоненты расположены на расстоянии трех, шести или даже 15 футов друг от друга, вам подойдут обычные кабели. Если вы прокладываете длинные кабели, скажем, между проектором и шкафом, полным компонентов домашнего кинотеатра по всему дому, вам нужно убедиться, что ваши кабели рассчитаны на это. Для коммерческих и высокопроизводительных домашних установок, которые используют большие пробеги, вам следует серьезно подумать о системе удлинителя, которая отправляет сигнал через Ethernet на большую часть расстояния, переключаясь обратно на более короткий кабель HDMI, когда вы запускаете более простой в управлении Ethernet через ваши стены или потолок.
На бумаге, если у вас есть телевизор 4K или вы планируете перейти на него, вам следует приобрести Premium High Speed или аналогичный кабель. Форум HDMI, вероятно, порекомендует использовать сертифицированный высокоскоростной кабель премиум-класса с QR-кодом для безопасности, но, посмотрев на разнообразие вариантов кабеля, мы не так уверены.
Многие доступные «высокоскоростные» кабели утверждают, что поддерживают видео 4K60, глубокий цвет, дискретизацию 4: 4: 4 и другие функции, не претендуя на статус или сертификацию Premium High Speed.Все эти кабели требуют такой же полосы пропускания 18 Гбит / с, как и высокоскоростные кабели премиум-класса. Фактически, подавляющее большинство кабелей HDMI, которые вы покупаете новые в магазинах, говорят, что они обладают этими функциями и пропускной способностью; вам придется поискать кабель HDMI 10,2 Гбит / с или 4,95 Гбит / с, который годами не лежал в ящике. Просто не все они имеют QR-код на упаковке и не сертифицированы администратором лицензирования HDMI и форумом HDMI.
Упаковка может быть обманчива, но цены на кабель также могут быть завышены.Чтобы определить, следует ли ошибаться, проявляя осторожность или бережливость, мы решили провести собственные тесты, и результаты оказались немного неожиданными.
Рекомендовано нашими редакторами
Тестирование кабелей HDMI
Мы протестировали дюжину кабелей HDMI из разных источников. Monoprice предоставила нам ряд собственных кабелей HDMI, в том числе сверхдлинный кабель коммерческого класса. Мы также протестировали кабель HDMI AmazonBasics, несколько безымянных кабелей, которые можно купить на Amazon, и даже несколько немаркированных кабелей, которые мы просто нашли в корзине в нашей испытательной лаборатории.
Для тестирования этих кабелей мы использовали каждый из них для подключения генератора сигналов Murideo SIX-G к телевизору, способному отображать контент 4K и HDR 10. Murideo может выводить тестовые сигналы с различными разрешениями, частотой кадров и глубиной цвета, поэтому мы можем подтвердить, действительно ли каждый кабель может передавать каждый тип сигнала. Мы отобразили полноцветный тестовый образец с разрешением 1080p60, 4K24 как с HDR, так и без него, 4K60 как с HDR, так и без него, и 4K60 с HDR и несжатой выборкой цвета 4: 4: 4. Хотя мы использовали семь различных типов сигналов, мы не обнаружили изменений в точности воспроизведения сигналов без HDR и HDR при разной глубине цвета и частоте дискретизации для каждой комбинации разрешения и частоты кадров.График здесь был усечен, чтобы отразить это.
Следует отметить, что все это тесты для видео до 4K60, а не 8K или 4K120. Он покрывает все, что вам нужно для просмотра любого контента на телевизоре 4K, но поскольку и телевизоры 8K, и источники 4K120 по-прежнему являются редкостью, мы еще не тестировали эти более высокие показатели.
К нашему значительному удивлению, каждый протестированный нами кабель работал с каждым тестовым сигналом, за двумя исключениями. 75-футовый стандартный кабель HDMI коммерческой серии Monoprice может передавать сигнал 4K24 как с HDR, так и без него, но как только мы перешли на 4K60, сигнал пропал.Кабель Zosi HDMI (бренд, который в основном продает камеры домашнего видеонаблюдения), который мы заказали у Amazon, который специально сказал на странице продукта, что он предназначен только для разрешения до 1080p, также в конечном итоге потерпел неудачу, когда мы попытались отправить сигнал 4K60 HDR с 4: 4. : 4 выборки цветов через него. И даже тогда кабель достаточно хорошо справлялся с сигналом 4K60 HDR со сжатыми цветами; только когда мы увеличили выборку цветов, экран мерцал и затемнялся.
Это были единственные отказы из кучи кабелей HDMI.Даже совершенно неизвестные, бывшие в употреблении, проложенные в ведре кабели HDMI, которые мы пробовали, могли передавать 4K60 HDR с выборкой цвета 4: 4: 4.
Дорогие кабели HDMI лучше?
Если у вас есть телевизор 4K, у вас нет игровой системы с поддержкой 4K120 и вы не планируете слишком далеко размещать компоненты домашнего кинотеатра, то почти любой кабель HDMI, который вы покупаете новый, будет работать для видеоконтента. Фактически, некоторые из кабелей, которые у вас уже есть, могут работать, хотя вы должны проверить это, убедившись, что ваш проигрыватель Blu-ray, медиа-стример или игровая система выводят с максимально возможным разрешением и отображают HDR, когда это возможно.
Геймерам, особенно геймерам, которым нужна производительность 4K120 или 8K на своих новейших консолях или игровых ПК, следует обратить внимание на сверхвысокоскоростные кабели. Более высокая пропускная способность означает более плавную графику, на которую телешоу и фильмы обычно не полагаются, но в играх высокого класса можно использовать преимущества.
В конечном счете, если вам не нужен кабель прямо сейчас и вы можете подождать несколько дней с доставкой, мы рекомендуем Monoprice для всех без исключения кабелей HDMI, которые вам нужны. Он предлагает двухметровые кабели HDMI по цене нескольких долларов каждый, даже если вы хотите потратиться на необычные, красочные, прочные или ультратонкие кабели.
Monoprice также постоянно предлагает широчайший выбор вариантов длины и типа кабеля. Базовый высокоскоростной кабель, например, имеет 12 различных длин от 1,5 до 30 футов и восемь различных цветов. Существует множество вариантов для Premium High Speed (семь вариантов длины и два цвета) и Ultra High Speed (четыре длины), и это до того, как перейти к вариантам, таким как тонкие кабели.
Большинство вариантов кабелей HDMI на Amazon имеют гораздо меньший выбор длины, и эта гибкость очень полезна, если вы знаете, что компоненты вашего домашнего кинотеатра будут расположены очень близко друг к другу, и вы хотите свести к минимуму свисающие кабели.Компания также предлагает пожизненную гарантию на все кабели.
Это не означает, что вы должны глумиться над кабелями от Amazon или Best Buy или даже над кабелями самых неизвестных брендов, которые вы можете заказать через Интернет. Кабели AmazonBasics от Amazon немного дороже, а кабели Insignia и Rocketfish от Best Buy значительно дороже, но все они по-прежнему прекрасно функционируют. И если вы купите их новыми и обратите внимание на упаковку, дешевые безымянные кабели HDMI также, вероятно, будут работать с любым видеосигналом, который вы им бросаете.Однако для высококлассных игр внимательно присмотритесь к упаковке.
Получите наши лучшие истории!
Подпишитесь на Что нового сейчас , чтобы каждое утро получать наши главные новости на ваш почтовый ящик.
Этот информационный бюллетень может содержать рекламу, предложения или партнерские ссылки. Подписка на информационный бюллетень означает ваше согласие с нашими Условиями использования и Политикой конфиденциальности. Вы можете отказаться от подписки на информационные бюллетени в любое время.
Как узнать, есть ли кабель HDMI 2.0 (Все, что нужно знать)
Тот факт, что вы читаете эту статью, означает, что вы нашли кабель HDMI, но не знаете, какой он версии.
Вы, возможно, уже проверили кабель на наличие ярлыков или написанных цифр, чтобы дать вам ключ к разгадке.
Однако вы были разочарованы, когда ничего не нашли.
Чтобы определить версию кабеля HDMI, вам необходимо иметь упаковку или понимать, как работают кабели HDMI.
Как определить, есть ли кабель HDMI 2.0
К сожалению, стандарт HDMI не требует, чтобы номер версии был напечатан на кабеле.
Более того, поскольку между кабелями нет реальной физической разницы, их невозможно отличить друг от друга.
Если у вас есть кабель HDMI, это 1.4, 2.0 или 2.1.
Вы можете предположить, что это 1.4, только когда знаете, что он очень старый.
Единственный способ выяснить, используете ли вы кабель HDMI 2.0, а не 1.4, — это подключить кабель к телевизору или ПК и изменить настройки дисплея.
Если ваша система поддерживает это, установите разрешение на 4K, частоту обновления на 60 Гц и цветность на полный RGB.
Если по кабелю можно передавать данные, то это HDMI 2.0. В противном случае это кабель HDMI 1.4.
Если вы подозреваете, что это может быть кабель HDMI 2.1, вам следует увеличить разрешение до того, что кабель 2.0 не может поддерживать, например, 4K при 120 Гц.
Что такое 4K и 8K?
Несколько лет назад наиболее четкое изображение, которое мы могли получить, было в качестве HD или 1080p с разрешением 1920 × 1080 пикселей.
Ситуация изменилась, когда 4K вошел в нашу жизнь и принес до 3 840 пикселей по горизонтали и 2160 пикселей по вертикали для более четкого качества изображения.
Поскольку имеется почти четыре тысячи пикселей по горизонтали, мы называем это разрешением 4K.
Другие названия включают Ultra High Definition, Ultra HD или UHD для краткости.
Телевизоры
4K и компьютерные мониторы стали популярными в последние годы, и 4K по-прежнему остается самым высоким разрешением для потокового видео и Blu-ray.
По состоянию на 2020 год публике были представлены телевизоры и домашние кинотеатры, поддерживающие разрешение 8K.
Новые игровые консоли Xbox и PS5 также поддерживают 8K.
Однако видеоконтент 8K и игры будут доступны только через несколько лет.
Какие разные версии HDMI?
HDMI 1.0 и 1.1: Самые ранние версии HDMI могут поддерживать разрешение 720p с максимальной частотой обновления 60 Гц и 1080p с максимальной частотой 60 Гц.
HDMI 1.2: Эта версия может поддерживать разрешение 720p с частотой обновления 120 Гц и от 1440p до 30 Гц.
HDMI 1.3 и 1.4: HDMI 1.4 представил возможности ARC и также является первой версией, поддерживающей разрешение 4K. Он поддерживает 1080p при 120 Гц, 1440p при 60 Гц и 4K при 30 Гц.
HDMI 2.0: Эта версия может передавать 1080p при 240 Гц, 1440p при 120 Гц, видео 4K при 60 Гц и 5K при частоте обновления 30 Гц.
HDMI 2.0a: Это обновление 2.0 HDMI, которое может поддерживать HDR-видео вместе со всеми возможностями 2.0.
HDMI 2.0b: В обновлении добавлена поддержка HDR-видео с гибридной логарифмической гаммой (HLG).
HDMI 2.1: В последней версии HDMI увеличена пропускная способность для поддержки разрешения 4K при 120 Гц и 8K при 60 Гц.
Он также поддерживает возможности e-ARC.
Помните, что каждая из версий HDMI обратно совместима со старыми, поэтому маловероятно, что вы столкнетесь с проблемами совместимости.
Однако, если у вас есть телевизор, поддерживающий, например, HDMI 2.1, вы должны использовать кабель HDMI 2.1 вместе с другими совместимыми компонентами, чтобы воспользоваться максимальными возможностями.
Какие типы кабелей HDMI бывают?
Несколько лет назад нумерация версий кабелей HDMI была отменена, и бренд HDMI ввел новую классификацию для своих кабелей.
Типы HDMI теперь различаются по максимальной пропускной способности и скорости.
Стандартный кабель HDMI: Этот тип кабеля HDMI имеет пропускную способность до 5 Гбит / с, который поддерживает разрешение 720p и 1080p. Стандартный кабель оптимален для HDMI версий 1.0 и 1.2. Он использовался для спутникового телевидения, телевещания высокой четкости и некоторых других более ранних потребительских приложений.
Высокоскоростной кабель HDMI: Пропускная способность высокоскоростного кабеля может достигать скорости 10 Гбит / с. Он может поддерживать разрешение 1080p и 4K при 30 Гц, а также другие передовые технологии отображения, такие как 3D и Deep Color.Оптимально для версий 1.3 и 1.4 HDMI.
Высокоскоростной кабель HDMI премиум-класса: Пропускная способность этого кабеля составляет до 18 Гбит / с, что означает, что он может поддерживать разрешение 4K при 60 Гц, видео HDR и расширенное цветовое пространство. Кабель Premium High-Speed оптимален для версий HDMI 2.0, 2.0a и 2.0b.
Сверхскоростной кабель HDMI: Этот кабель оптимален для версии 2.1 кабелей HDMI с пропускной способностью до 48 Гбит / с.
Он поддерживает разрешение 4K при 120 Гц и 8K при 60 Гц.
Этот кабель отличается низким уровнем электромагнитных помех (электромагнитный интерфейс), что, в свою очередь, снижает его взаимодействие с находящимися поблизости беспроводными устройствами.
Примечание: Эти кабели также имеют обратную совместимость.
Доступны автомобильные версии стандартных и высокоскоростных кабелей HDMI, которые проверены на соответствие более высоким стандартам производительности, что означает, что они могут передавать более сильные сигналы, чем другие типы кабелей.
Эти кабели используются для подключения автомобильных или портативных DVD-плееров и видеодисплеев.
Они не позволят электрическим системам других автомобилей создавать интерфейс.
Некоторые типы кабелей HDMI могут иметь встроенный Ethernet, включая стандартный кабель, высокоскоростной кабель и высокоскоростной кабель премиум-класса.
Они предлагают сети устройств с помощью HDMI Ethernet Channel (HEC), который является дополнительным выделенным каналом данных.
В чем разница между HDMI 1.4 и HDMI 2.0?
Когда HDMI 2.0 был впервые представлен, люди думали, что это был грабеж и был не лучше, чем версия 1.4.
Однако через несколько лет видео 4K получило широкое распространение, и они поняли, что оно может намного больше.
Мы знаем, что версии 1.4 и 2.0 могут поддерживать разрешение 4K.
Их основное отличие заключается в пропускной способности, которую они могут обрабатывать.
Как упоминалось ранее, HDMI 1.4 может обрабатывать полосу пропускания до 10 Гбит / с, но HDMI 1.8 может передавать до 18 Гбит / с.
Более высокая пропускная способность означает, что система может передавать больше данных каждую секунду.
Как это изменит ситуацию?
Частота кадров: HDMI 1.4 поддерживает частоту кадров до 30 Гц с разрешением 4K, тогда как HDMI 2.0 поддерживает до 60 кадров в секунду. 30 Гц все еще может быть достаточно для большинства фильмов и телешоу, но индустрия движется к производству контента с более высокой частотой кадров. Причина в том, что видео 4K будет выглядеть намного ярче и резче при более высокой частоте кадров. Из-за низкой частоты кадров некоторые сцены будут выглядеть прерывистыми и размытыми, особенно быстро движущиеся.Таким образом, HDMI 2.0 необходим, когда вы играете или смотрите спорт.
Цветовые палитры: С разрешением 4K HDMI 2.0 может поддерживать более глубокую и богатую цветовую палитру. Он предоставляет десять или 12-битные цветовые палитры, что обеспечивает 68,7 миллиарда возможных цветовых комбинаций. Это существенно отличается от 8-битной цветовой палитры, которую предлагает HDMI 1.4. Он предлагает только 16,7 цветовых комбинаций.
Аудио: Версия 1.4 может обрабатывать до восьми аудиоканалов, что было замечательно, когда мы использовали однонаправленные динамики и размещали их по бокам, сзади и спереди в комнате.С другой стороны, версия 2.0 может поддерживать до 32 виртуальных звуковых каналов с помощью технологии иммерсивного объемного звука. Он передает звук через всенаправленные динамики, которые можно разместить в домашнем кинотеатре или гостиной.
В чем разница между HDMI 2.0 и HDMI 2.1?
Опять же, основное различие между HDMI 2.0 и последней версией — 2.1 — это пропускная способность.
Как уже упоминалось, HDMI 2.0 может поддерживать до 18 Гбит / с.
Тем не менее, версия 2.1 имеет значительное улучшение, поддерживая до 48 Гбит / с, что дает возможность передавать гораздо больше информации за секунду.
Люди, которые в настоящее время могут воспользоваться этой функцией, — это геймеры, потому что они могут запускать игры в формате 4K при 120 Гц.
Разработчики видеоигр уже создали и продвинули эти типы игр.
Более того, скоро каждый сможет извлечь выгоду из того, что HDMI 2.1 поддерживает разрешение 8K.
В настоящее время несколько моделей телевизоров поддерживают контент 8K и оснащены портами, совместимыми с HDMI 2.1.
PlayStation5 и Xbox Series X оснащены HDMI 2.1.
Однако нам следует дождаться, когда станет доступен контент 8K, чтобы воспользоваться преимуществами поддерживающего оборудования.
HDMI 2.1 также поддерживает функцию «Динамический HDR».
Позволяет подключенному дисплею настраивать метаданные HDR покадрово и покадрово.
Версия 2.1 также поддерживает eARC или улучшенный возвратный аудиоканал.
Эта функция помогает соответствовать аудиостандартам Dolby Atmos и DTS: X для потоковой передачи многоканальных аудиоформатов высокого разрешения.
Как распознать высокоскоростной кабель HDMI премиум-класса?
Поскольку HDMI меняет категории своих кабелей на High-Speed, Premium High-Speed и Ultra-High-Speed, он маркирует свои продукты, чтобы потребители могли, по сообщениям, «Доверить кабелю этикетку.”
HDMI утверждает: «Чтобы помочь потребителям и дополнительно прояснить типы кабелей, все кабельные продукты HDMI должны иметь логотипы с названиями кабелей, предоставляемые администратором лицензирования HDMI.
Обратите внимание на эти логотипы при выборе кабеля HDMI, который лучше всего подходит для ваших нужд ».
Если вам нужно убедиться, что у вас есть конкретная версия кабеля HDMI, вам придется приобрести новый с новой маркировкой.
HDMI 2.0 против HDMI 2.1: в чем разница и что мне нужно?
По мере того, как технологии отображения продолжают развиваться, у большинства аудио / видео энтузиастов, желающих обновить свой телевизор, возникает один вопрос: «” имеет ли этот телевизор HDMI 2?1? »
Новейший формат HDMI официально начал внедряться в оборудование домашних кинотеатров, и для людей, которые не знают последних достижений в области гаджетов, различие между старым форматом HDMI и новым форматом по понятным причинам сбивает с толку. .
Вот все, что вам нужно знать о HDMI 2.1, в том числе о том, как он может повлиять на вашу гостиную.
Что такое HDMI 2.1?
Кредит: Пересмотрено / Джексон Ракар
OLED-телевизор LG C1 — один из нескольких новых телевизоров с HDMI 2.1 порт.
HDMI 2.1 — это новейшая версия стандарта HDMI, которая касается как портов HDMI, так и самих кабелей. В последнее время мы начинаем видеть, как AV-компании обращаются к HDMI 2.1 в своих продуктах текущего и следующего поколения.
Некоторые телевизоры, например, начинают поставляться с портами, совместимыми с HDMI 2.1, а сверхвысокоскоростные кабели, совместимые с HDMI 2.1, уже поступили в продажу. Xbox Series X и PlayStation 5 также оснащены HDMI 2.1.
Новый интерфейс HDMI будет поддерживать более высокие стандарты производительности, чем текущий интерфейс HDMI 2.0 (точнее, 2.0b). Другими словами, захватывающие функции завтрашнего дня — например, 120 кадров в секунду при разрешении 4K — будут зависеть от HDMI 2.1.
В чем разница между HDMI 2.0 и HDMI 2.1?
Кредит: рассмотрено
Геймеры, вероятно, первыми ощутят преимущества HDMI 2.1, поскольку разработчики видеоигр уже продвигают игры 4K, которые работают со скоростью 120 кадров в секунду.
Если вы купили телевизор в последние несколько лет, велика вероятность, что HDMI-порты вашего телевизора относятся к одному из двух.0a или 2.0b разновидность. Разница между 2.0a и 2.0b относительно невелика, поэтому давайте сосредоточимся на 2.0 и 2.1.
По сути, все сводится к пропускной способности: текущая пропускная способность для HDMI 2.0 составляет 18 Гбит / с, но HDMI 2.1 обеспечивает стабильную тактовую частоту 48 Гбит / с. Это увеличение пропускной способности позволяет HDMI 2.1 передавать гораздо больше информации. Вкратце, это означает видео с более высоким разрешением и более высокой частотой кадров.
У HDMI 2.1 есть и множество других преимуществ, которые немного мешают, но, тем не менее, захватывают.Например, HDMI 2.1 поддерживает так называемый «динамический HDR», который позволяет изменять содержимое метаданных HDR на покадровой основе.
Gamers станут первой группой людей, которые ощутят преимущества HDMI 2.1.
Поскольку потребительский контент 8K все еще далек от прайм-тайма, геймеры станут первой группой людей, которые ощутят преимущества HDMI 2.1, поскольку игры 4K смогут работать со скоростью 120 кадров в секунду с надлежащим оборудованием. Кроме того, HDMI 2.1 поддерживает переменную частоту обновления, функцию, которая устраняет разрывы экрана во время игры, и автоматический режим низкой задержки, который автоматически оптимизирует настройки телевизора для игр при обнаружении консоли.Полная спецификация HDMI 2.1 не обязательно требуется для VRR и ALLM, но телевизоры, которые предлагают порты HDMI 2.1, скорее всего, будут иметь эти функции на буксире.
В настоящее время необходимы кабели HDMI 2.0 для получения изображения 4K при 60 кадрах в секунду или изображения 8K при 30 кадрах в секунду. HDMI 2.1, с другой стороны, обещает разрешение 4K при 120 кадрах в секунду, разрешение 8K при 60 кадрах в секунду и потолок, который в конечном итоге будет поддерживать разрешение 10K — всякий раз, когда отрасль достигает этой точки.
Нужны ли мне новые кабели для HDMI 2.1?
Кредит: Пересмотрено / Ли Нейкирк
Вероятно, вам пока не нужно обновлять кабели HDMI, если только вы не заядлый геймер.
Если у вас нет телевизора с портами, совместимыми с HDMI 2.1, вам, вероятно, не придется беспокоиться о покупке новых кабелей, поскольку в вашем телевизоре отсутствуют входы, необходимые для использования этих кабелей в первую очередь. Тем не менее, вам в конечном итоге придется покупать новые кабели HDMI, чтобы пользоваться всем, что может предложить HDMI 2.1.
Не волнуйтесь: HDMI 2.1 имеет обратную совместимость, поэтому все ваши нынешние кабели HDMI в будущем будут работать с устройствами, поддерживающими HDMI 2.1. Вы просто не сможете получить что-то вроде 4K со скоростью 120 кадров в секунду без новых кабелей.
Вот итоги:
HDMI 2.1 призван изменить то, как мы смотрим и наслаждаемся контентом, будь то фильмы, игры или потоковые телепередачи. Несмотря на это, большинству потребителей пока не стоит беспокоиться о HDMI 2.1.
Во-первых, чтобы воспользоваться преимуществами формата, вам необходимо иметь хотя бы одно устройство, которое взаимодействует с HDMI 2.1 — как Xbox Series X или PlayStation 5 — а также телевизор с HDMI 2.1. Кроме того, если вы не геймер, в настоящее время существует нехватка контента, который опирается на HDMI 2.1.
Если HDMI 2.1 является для вас важной спецификацией, вы обнаружите, что множество лучших телевизоров, которые вы можете купить, поддерживают его, хотя это еще не совсем стандартная функция. Что касается кабелей, то, хотя мы с по рекомендуем, чтобы владельцы телевизоров, оснащенных HDMI 2.1, обменяли свои старые кабели HDMI 2.0 на надежные кабели HDMI 2.1, это, безусловно, не является насущной проблемой, если вы не пользуетесь преимуществами его расширенной полосы пропускания.
Имеют ли значение кабели HDMI премиум-класса?
Итак, мы все читали это (и, возможно, даже в прошлом, я, возможно, заявлял это!) ; «Все кабели HDMI одинаковые … нули и единицы … работает или нет … не тратьте много денег, это не будет иметь никакого значения … и т. Д.».
И, во времена «стандартного» кабеля HDMI, это, вероятно, было правдой; все кабели HDMI Standard были (и остаются) одинаковыми — отличаясь только качеством сборки, они либо работали, либо нет; развалился, или продолжал работать!
Тем не менее, поскольку требовательные к пропускной способности HD, UHD, 4K, HDR и другой контент продолжают снижать быстродействие нашего старого друга — кабеля HDMI, хорошие люди из HDMI HQ усердно трудятся, чтобы получить от HDMI максимум. кабель, с рядом улучшенных стандартов HDMI, обеспечивающих все большую и большую пропускную способность, расширенные возможности питания по кабелю, HDMI с Ethernet и многое другое!
Какие существуют стандарты HDMI?
В мире HDMI существует ряд различных стандартов, доступных на рынке, например:
HDMI 1.3
Внедрение высокоскоростной передачи до 10,2 Гбит / с.
HDMI 1.4 / 1.4a
Представлен 3G 4k, который является 4K UHD при 30 Гц, 8-битный звук 4: 4: 4 LPCM.
HDMI 2.0 / 2.0a / 2.0b
Преимущества полной обработки 6G для контента, доставляемого до 4K UHD с частотой 60 Гц, 8 бит 4: 4: 4 и даже до 32 каналов звука, субдискретизация цветности 4: 2: 0, которая может вдвое сократить полосу пропускания минимизация цветовых данных, отправляемых на вашу панель, 4K с глубиной цвета 30 Гц, 12-битный цвет и поддержка HDR10.
HDMI 2.1
HDMI 2.1 обещает полный динамический покадровый динамический HDR.
Есть ли кабель HDMI для всех стандартов?
Нет, на самом деле есть только 3 категории, о которых вам следует знать; Standard , Highspeed и Premium .
Стандартный кабель HDMI — идеально подходит для поддержки выходов с разрешением, таких как Sky HD 1080i 50 Гц 8 бит 4: 4: 4.
Highspeed HDMI Cable — гарантированно обеспечивает 3G 10.Передача видео со скоростью 2 Гбит / с или разрешения, такие как 4K UHD 60 Гц 8-бит 4: 4: 4. Однако вы должны помнить о расстоянии между кабелями при доставке таких разрешений и не превышайте 7 м. Но рекомендуется по возможности придерживаться 5 метров.
Что такое кабели HDMI премиум-класса?
Теперь, когда мы действительно имеем дело с передачей видео с высокой пропускной способностью, для которой требуется полная мощность вашего высокоскоростного кабеля, который составляет 18 Гбит / с, вы можете начать обнаруживать, что ваши высокоскоростные кабели начинают выходить из строя и становятся нестабильными в работе!
Таким образом, контент 4K UHD, который доставляется с частотой 60 Гц, 8 бит 4: 4: 4, или контент, который может предоставлять более широкую цветовую гамму и метаданные HDR, такие как 4K UHD 30 Гц 10 бит 4: 4: 4 и даже полное обещание SKYQ 4K UHD 50 Гц 10-бит 4: 2: 0 вы, вероятно, начнете сталкиваться с периодическими или полными сбоями.
В новейшем кабеле HDMI премиум-класса используются превосходные материалы, улучшенное управление проводами с точки зрения скручивания и пайки каждой пары, а также дополнительное экранирование для минимизации электромагнитных помех.
По сути, базовый высокоскоростной кабель раскручивает внутренние пары перед заделкой, тогда как премиальный кабель HDMI скручен и припаян прямо до контакта.
Поскольку мы видим, что на наши экраны приходит все больше и больше контента в формате UHD, мы обнаружим, что кабели HDMI премиум-класса становятся новым стандартом для передачи видео 4K UHD с высокой пропускной способностью.
Как проходит сертификация кабеля HDMI премиум-класса?
Только продукты, отмеченные этой официальной этикеткой по защите от подделок, были сертифицированы в рамках программы Premium HDMI Cable Program. Каждая сертифицированная этикетка продукта будет иметь уникальный QR-код и голографический отпечаток пальца, который можно отсканировать и проверить с помощью приложения для смартфона HDMI.
Кабели HDMI премиум-класса дороже?
Последнее поколение высокоскоростных кабелей премиум-класса — это самые высококачественные доступные материалы и версии сборки, которые с момента выпуска будут иметь более высокую цену, чем предыдущие стандарты кабелей HDMI.Однако, как и в случае со всеми технологическими продуктами, по мере того, как на рынке появляется все больше и больше кабелей Premium HDMI, цены начнут падать ближе к ценам на Standard и Highspeed. Тем не менее, повышение цены обеспечивает гораздо более высокие гарантии производительности для безупречной передачи аудио-видеоконтента 4k UHD 18 Гбит / с.
Нужна помощь с AV-продуктами или проектированием системы?
CIE — один из ведущих и наиболее инновационных профессиональных дистрибьюторов аудио-видео в Великобритании и ведущий поставщик профессиональных систем и устройств AV-сигнала и HDBaseT.
Обладая более чем 50-летним опытом в поставках и проектировании систем для многих крупнейших и громких аудиопроектов в Великобритании, наши эксперты в области AV обеспечивают уникальный уровень технической поддержки и обслуживания клиентов.
Позвоните специалистам CIE AV прямо сейчас по тел. 0115 9770075 или напишите нам по адресу [email protected]
Есть вопрос к команде HowToAV? ..
HowToAV.tv предоставляет целый ряд советов, приемов и технологических ноу-хау для профессионального и бытового AV-сектора.
Подпишитесь на наш канал YouTube прямо сейчас по адресу howtoav.tv , чтобы получать все последние видеотрансляции, или присылайте нам свои вопросы по адресу [email protected]
Все кабели HDMI одинаковы? — Причина и часто задаваемые вопросы
HDMI — это знакомый кабель, используемый для подключения телевизоров, стереосистем, ноутбуков и т. Д. Так вы знаете, что такое кабель HDMI? Все кабели HDMI одинаковы? Давайте найдем ответ в следующей статье.
На рынке доступно множество типов кабелей HDMI, в том числе дешевые и дорогие.Когда вам понадобится новый кабель HDMI, вы, скорее всего, подумаете о покупке дорогого. Дорогой будет качественнее, верно!
Однако верно ли это для кабеля HDMI? Есть ли разница между кабелями HDMI? Вы можете получить ответ в следующей статье.
Есть ли разница между кабелями HDMI?
Между кабелями нет практически никакой разницы в качестве звука или изображении. На самом деле, дорогие кабели HDMI и дешевые кабели, похоже, не имеют никакого значения.
В настоящее время на рынке представлены сотни известных производителей кабелей HDMI. К сожалению, многие из этих компаний часто преувеличивают характеристики своей продукции. Они пытаются заставить вас думать, что их кабель HDMI является высококачественным, так что вам придется потратить десятки, даже сотни долларов. Это действительно не обязательно!
Подчеркнем еще раз, дорогой кабель HDMI ничем не отличается от дешевого кабеля HDMI. Давайте прольем на это немного света.
Типы кабелей HDMI
HDMI — это переведенное сокращение от High-Definition Multimedia Interface.Кабель HDMI позволяет передавать изображение и звук по одному кабелю на большой проекционный экран, например телевизор, при этом обеспечивая высочайшее разрешение.
HDMI позволяет передавать изображения с разрешением Full HD 60 кадров в секунду. HDMI с 8 каналами звука студийного качества позволяет наслаждаться высококачественным звуком.
Стандартный кабель HDMI
Этот кабель разработан для HDTV, кабельного и спутникового телевидения для передачи видеосигналов 1080i или 720p с пропускной способностью 5 Гбит / с.Стандартный кабель HDMI лучше всего подходит для версий HDMI от 1.0 до 1.2a.
Хотя большинство этих кабелей было заменено высокоскоростным кабелем HDMI, некоторые из них все еще продаются. При покупке следует обратить внимание на тщательную проверку, чтобы не купить не тот.
Стандартный автомобильный кабель HDMI
Этот тип кабеля имеет те же функции, что и стандартный кабель HDMI. Однако он используется для подключения портативных или автомобильных DVD-плееров и других устройств к автомобильному видеодисплею.
Поскольку автомобильная система подключена к одному или нескольким внутренним реле, это может повлиять на мощность сигнала. В результате стандартный автомобильный кабель HDMI должен передавать более сильный сигнал, чем другие кабели, поэтому он родился с более высокими стандартами производительности.
Высокоскоростной кабель HDMI
Этот кабель предназначен для обработки видео 1080p и 4K (30 Гц) и поддерживает 3D и Deep Color. Он имеет скорость передачи данных до 10 Гбит / с. Лучше всего работает с версиями HDMI начиная с 1.3 до 1.4a.
Высокоскоростной кабель HDMI
предназначен для обработки видео 1080p и 4K (30 Гц) и поддерживает Deep Color, а также 3D. Он имеет скорость передачи данных до 10 Гбит / с.
Высокоскоростной автомобильный HDMI
Считается аналогом высокоскоростного кабеля HDMI, однако, автомобильный высокоскоростной кабель HDMI лучше всего работает в автомобильной среде.
Стандартный кабель HDMI с Ethernet Стандартный кабель HDMI
с Ethernet имеет те же характеристики, что и стандартный кабель HDMI.Разница в том, что стандартный кабель HDMI с Ethernet имеет дополнительный канал HDMI Ethernet (HEC). Функция канала HDMI Ethernet доступна только в том случае, если оба подключенных устройства поддерживают канал HDMI Ethernet.
Высокоскоростной кабель HDMI с Ethernet
Высокоскоростной кабель HDMI с Ethernet обеспечивает те же базовые характеристики, что и высокоскоростной кабель HDMI. Однако он добавляет выделенный канал данных для сетевых устройств, называемый HDMI Ethernet Channel (HEC).Функция канала HDMI Ethernet доступна только в том случае, если оба связанных устройства поддерживают канал HDMI Ethernet.
Кабель HDMI премиум-класса
Кабель HDMI премиум-класса, специально разработанный и сертифицированный для линейной производительности видео 4K / Ultra HD. Он включает в себя расширенные функции, такие как 4K / 60 Гц, HDR и расширенный цветовой диапазон, включая BT.2020.
Сверхскоростной кабель HDMI
Это кабель последнего поколения.Он оптимизирован для версии HDMI 2.1. Он включает в себя все функции других кабелей. Кроме того, это единственный кабель со строгими техническими характеристиками, который дополнительно поддерживает видео 8K 60 кадров в секунду и 4K 120 кадров в секунду.
Пропускная способность кабеля поддерживает до 48 Гбит / с и обратно совместима с существующими устройствами HDMI. На него также не влияют EMI (электромагнитные помехи), вызванные некоторыми беспроводными устройствами.
Подробнее:
Устройство, принцип работы кабеля HDMI
Структура кабеля HDMI
Головка кабеля HDMI состоит из 19 контактов, каждый из которых выполняет свою задачу.Во время передачи данных им придется соблюдать определенные правила.
Кабель HDMI
состоит из множества слоев, каждый слой имеет разные функции
Принцип работы кабеля HDMI
Контакты 1–9 содержат 3 канала данных TMDS (Transition Minimized Differential Signaling), по 3 контакта на канал. Данные TMDS включают всю звуковую и визуальную информацию.
Контакты 10-12 передают данные по тактовому каналу TMDS, чтобы синхронизировать сигнал.
Контакт 13 — это канал CES (Consumer Electronics Control). Он имеет эффект отправки команд и управления данными, подключенными к устройствам.
Контакт 14 имеет резервный эффект для будущего использования
Контакты 15 и 16 предназначены для DDC (канал данных дисплея). Они используются для EDID (расширенного канала идентификации дисплея) между устройствами.
Контакт 17 — это экран сигнала для каналов CEC (преобразование управления бытовой электроникой) и DDC (канал данных дисплея).
Контакт 18 содержит источник питания + 5В
Контакт 19 — обнаружение горячего подключения, используется для отслеживания скачков напряжения и времени включения или отключения.
Как выбрать кабель HDMI для телевизора
Выберите HDMI в соответствии со своими потребностями
Обычно, покупая соединительные устройства, такие как кабель HDMI, вы склонны покупать более дорогие высококачественные кабели.Однако, как уже упоминалось выше, дорогой HDMI-кабель и дешевые кабели, похоже, не имеют разницы в качестве изображения.
Например, если у вас есть только телевизор HD или Full HD, кабель HDMI 1.4 или кабель HDMI 2.0 не имеют большого значения, даже если кабели HDMI 2.0 более современные. Итак, вам просто нужно выбрать кабель HDMI 1.4, чтобы сэкономить деньги.
Выбор HDMI в зависимости от типа телевизора
В зависимости от разрешения экрана телевизора вы можете выбрать подходящий HDMI:
Для телевизоров HD и Full HD следует выбрать стандартный HDMI 1.4 кабель. Если вам нужно подключение к Интернету, вам следует купить кабель HDMI 1.4 для подключения к Интернету.
Для телевизоров 4K и HDR вам следует купить кабель HDMI 2.0.
Часто задаваемые вопросы
1. Нужно ли покупать дорогие кабели HDMI?
На самом деле покупать дорогой HDMI-кабель не обязательно. Конечно, вы не сможете в полной мере использовать его возможности. Дешевый кабель HDMI может удовлетворить ваши основные потребности, например, для просмотра фильмов.
Сэр, чем длиннее кабель HDMI, тем он дороже. Поэтому важно знать, какая длина кабеля вам нужна.
2. Почему мне все же советуют покупать дорогой HDMI-кабель?
Это уловка продавца или производителя. Конечно, они хотят получить как можно больше прибыли, не так ли? Большинство современных кабелей HDMI могут удовлетворить ваши потребности.
3. Можете ли вы дать мне несколько советов по покупке кабеля HDMI?
Купите кабель, соответствующий вашему бюджету, не переплачивайте за то, что получаете.
Тщательно рассчитайте необходимую длину кабеля перед покупкой.
Купите подходящий кабель HDMI для своего устройства
Заключение
В общем, вам не нужно покупать дорогие кабели HDMI. Выбор кабеля HDMI зависит от ваших предпочтений и потребностей.

HDMI 1.4, HDMI 2.0 (a/b) и HDMI 2.1

Актуальные версии HDMI

Основные характеристики HDMI разных версий

Максимальные частоты и разрешения HDMI

Поддерживаемые функции HDMI всех версий

Защита HDMI портов

В заключение

Часто задаваемые вопросы о HDMI

Чем отличаются HDMI 1.4 от 2.1? Сравниваем разные версии интерфейса

Как работает HDMI

HDMI 1.0 ― 1.1

HDMI 1.2 ― 1.2а

HDMI 1.3 ― 1.3b

HDMI 1.4 ― 1.4b

HDMI 2.0 ― 2.0b

HDMI 2.1

HDMI A, C и D: в чем разница?

В чем разница между кабелем HDMI 1.4 и 2.0? | IT-Technology

Что такое HDMI 2.1. И нужен ли он в 2021 году?

Как выбрать HDMI кабель для подключения телевизора, ноутбука и других устройств

Длина HDMI кабеля

Для устройств, работающих на большой удалённости

Версии HDMI кабелей

Преимущество спецификации 2.0

Возросшая пропускная способность и не только

Типы HDMI кабеля

Нетребовательный базовый стандарт

ARC, 10,2 Гбит/с и другие плюсы High Speed

Два варианта с каналом Ethernet и автомобильный кабель

Разъёмы HDMI кабеля

Рекомендации по выбору HDMI кабеля

Так ли надёжно золотое покрытие?

Источники возникновения искажений сигнала

Соотношение длины и поперечного сечения

Дополнительное предупреждение помех

Существенное преимущество HDMI

Разновидности HDMI

Изменение наименований продукта

Стандарт HDMI

Стандарт HDMI with Ethernet

Автомобильная версия HDMI

Высокоскоростной HDMI

Лучший вариант для фильмов в 3D

Высокоскоростной HDMI и Ethernet

Подключение к старым телевизорам

Преобразование сигнала в аналоговый вид

Телефон-телевизор

Некоторые отличия продаваемых шнуров

Заключение и прочие функциональные возможности HDMI

Сравниваем DVI и HDMI | В чем разница

Главная разница между DVI и HDMI

Технические характеристики и история DVI

Таблица сравнения итераций DVI

Технические характеристики и история HDMI

Разница между итерациями (в таблицу включены только наиболее распространённые поколения):

Разница между HDMI и DVI в виде таблицы

Какой разъём выбрать – HDMI или DVI – в зависимости от ситуаций

Заключение

Вам нужен кабель HDMI 4K?

Описание кабелей HDMI

Когда повторно использовать кабель HDMI, который у вас уже есть

Все, что вы планируете делать, это смотреть телевизор и ничего больше

Вы хотите смотреть HDR-контент, играть в игры со скоростью 60 кадров в секунду, использовать телевизор в качестве монитора и т. Д.

Вам необходимо посылать сигналы на большие расстояния

Когда покупать новый кабель HDMI для телевизора 4K

Какой кабель HDMI 4K купить?

Кабели HDMI и спецификации HDMI

Различия между версиями HDMI 1.1, 1.2, 1.3a, 1.4 и 2.0?

Убивая кабельного монстра: что нужно знать о кабелях HDMI

Игра чисел: что на самом деле означают HDMI 1.4, 2.0 и 2.1

Типы кабелей: фактор скорости

Длина HDMI имеет значение

Рекомендовано нашими редакторами

Тестирование кабелей HDMI

Дорогие кабели HDMI лучше?

Получите наши лучшие истории!

Как узнать, есть ли кабель HDMI 2.0 (Все, что нужно знать)

HDMI 2.0 против HDMI 2.1: в чем разница и что мне нужно?

Что такое HDMI 2.1?

В чем разница между HDMI 2.0 и HDMI 2.1?
