Thunderbolt 3 thunderbolt 2: Адаптер Thunderbolt 3 (USB-C)/Thunderbolt 2 — Apple (RU)

By alexxlabPosted on
Time to Read:-words

Содержание

Часто задаваемые вопросы о Thunderbolt 3


Разъем USB-C используется в интерфейсе Thunderbolt 3 главным образом из-за его компактности. Однако совместимость этих двух технологий ограничена.

Ниже приведены ответы на часто задаваемые вопросы об интерфейсе Thunderbolt 3.

Как определить, есть ли на компьютере порт Thunderbolt 3?
Сверьтесь с документацией к компьютеру.  Порт Thunderbolt 3 на компьютере выглядит как порт USB-C со значком Thunderbolt (значком молнии). См. иллюстрацию ниже:



Как отличить кабель Thunderbolt 3?
У кабеля Thunderbolt 3 (USB-C) оба разъема одинаковы и обозначены значком Thunderbolt с цифрой 3. См. иллюстрацию ниже:


Лицевая сторона разъемаКонец кабеля


Можно ли вместо диска Thunderbolt 3 использовать накопитель USB 3. 1 (USB-C)?

  • Компьютерный порт Thunderbolt 3 поддерживает как одноименный интерфейс, так и USB-C.
  • Компьютерный порт USB 3.1 (USB-C) поддерживает только устройства USB.


Можно ли вместо кабеля Thunderbolt 3 использовать кабель USB 3.1 (USB-C)?

  • Кабели Thunderbolt 3 поддерживают устройства Thunderbolt 3 и USB 3.1 (USB-C).
  • Кабели USB 3.1 (USB-C) не поддерживают устройства Thunderbolt 3.
  • Для использования накопителя Thunderbolt 3 на компьютере требуется наличие кабеля Thunderbolt 3 и порта Thunderbolt 3.


Отличаются ли USB 3.1 и Thunderbolt 3 по производительности?



Совместимы ли накопители Thunderbolt 3 с предыдущими версиями интерфейса (Thunderbolt и Thunderbolt 2)?
Накопители Thunderbolt 3 совместимы с версиями Thunderbolt 1 и 2, однако, поскольку в Thunderbolt 3 используется другой интерфейс, необходим адаптер. Кроме того, некоторые функции Thunderbolt 3, такие как зарядка, не поддерживаются в предыдущих версиях Thunderbolt и могут не работать при использовании адаптера.

Следует также отметить, что не все адаптеры являются двусторонними, поэтому при подключении накопителя Thunderbolt 3 к компьютеру с интерфейсом Thunderbolt 2 или Thunderbolt 1 (и наоборот) с помощью адаптера устройство может не работать.

Некоторые модели наших накопителей Thunderbolt оснащены несколькими интерфейсами (например, Thunderbolt 3 и USB 3.1), что позволяет использовать их с системами, не поддерживающими технологию Thunderbolt 3.

Рекомендуем по возможности использовать интерфейс Thunderbolt 3, чтобы воспользоваться всеми преимуществами этой технологии.

Устройство с интерфейсом Thunderbolt 3 должно обеспечивать собственное питание. Накопитель LaCie Rugged SSD Pro не имеет собственного питания, поэтому он не будет работать с переходниками с Thunderbolt 3 на Thunderbolt 2.

Примечание. Полная совместимость всех адаптеров с устройствами Thunderbolt 3 не гарантируется.

Все ли кабели Thunderbolt 3 (USB-C) одинаковы?
Нет. Существует два типа кабелей Thunderbolt 3 (USB-C): пассивные и активные. Пассивные дешевле и обеспечивают скорость передачи данных до 40 Гбит/с (при длине до 0,5 м) и 20 Гбит/с (при длине свыше 0,5 м). Активные кабели позволяют достичь скорости до 40 Гбит/с при длине до 2 м.

compatibility — Совместима ли Thunderbolt 2 с Thunderbolt 3?

Я только что нашел что-то, что проливает свет на мой вопрос. На странице переходника от Apple Thunderbolt 3 к Thunderbolt 2 они упоминали, что адаптер является двунаправленным, и я цитирую:

Адаптер Thunderbolt 3 (USB-C) — Thunderbolt 2 позволяет подключать устройства Thunderbolt и Thunderbolt 2 — например, внешние жесткие диски и дисплеи Thunderbolt — к любому из портов Thunderbolt 3 (USB-C) на MacBook Pro. В качестве двунаправленного адаптера он также может подключать новые устройства Thunderbolt 3 к Mac с портом Thunderbolt или Thunderbolt 2.*

Это означает, что адаптер можно использовать для подключения нового MacBook Pro к устройствам TB1/2 или более старого Mac к устройству TB3.

Это определенно дает мне ответ, который я ищу о прямой совместимости. Однако это может сопровождаться некоторыми оговорками.

  • Например, на странице указано, что для прямой совместимости требуется macOS Sierra, поэтому могут потребоваться определенные драйверы, поставляемые только с обновлением.
  • Совместимость этого адаптера с Windows до сих пор неизвестна (хотя я никогда не упоминал об этом в любом случае)
  • Скорость будет зависеть от самого медленного соединения … хотя это и ожидается.
  • Другие адаптеры могут не поддерживать двунаправленные соединения, поэтому лучше прочитать спецификацию или обратиться к производителю, если это возможно.

Я попытаюсь взять свои лапы на этом адаптере и устройстве Thunderbolt 3, когда они прибудут в эту часть леса и попробуют их. Затем я обновлю свой ответ в зависимости от того, что я найду соответственно.

ОБНОВЛЕНИЕ: я нашел на YouTube видео о том, как подключить NAS с поддержкой Thunderbolt 3 к Mac Mini с Thunderbolt 2, и в последующем видео проверяется скорость временного соединения.

Это доказывает, что Thunderbolt действительно совместим с форвардом.

Есть несколько вещей, на которые стоит обратить внимание:

  • NAS работает от внешнего источника. Мы не знаем, будет ли он работать с устройствами, которые рассчитаны на питание от самого кабеля.
  • Нет слов о прямой совместимости с Thunderbolt 1-3, но это должно сработать, теоретически.
  • Похоже, он не упомянул версию ОС в Mac Mini. Кроме того, до сих пор нет идей относительно совместимости с Windows.
  • Будут ли работать устройства USB-C (не Thunderbolt 3)? Я думаю, что так и будет, но нам понадобятся реальные тесты, чтобы доказать это.

Я обновлю этот ответ позже, как только получу в руки устройства, которые я могу проверить самостоятельно.

Все, что нужно знать про Thunderbolt и USB

Часто ли Вас просят одолжить зарядник от смартфона? Если — да, то скорей всего вы заметили, что вместе с просьбой одолжить зарядный кабель, уточняют: нужен Type-C. То есть, «обычный» андроидовский зарядник от Redmi 6 перестал подходить для новых смартфонов. А ведь у тех, кто просил, даже не айфоны, а андроид-смартфоны. И у Вас возможно возникал вопрос: что означает Type-C, и почему устарел ваш USB-кабель? В связи с распространением разнообразной терминологии USB и Thunderbolt, а также появлением новых версий на горизонте, разобраться во всем этом может стать проблемой. Вот что вам нужно знать о USB 3, USB 4, Thunderbolt 3 и Thunderbolt 4.

Для большинства пользователей существует два основных семейства многоцелевых подключений: USB и Thunderbolt. Оба имеют свои преимущества и свои недостатки, а также обладают многими общими характеристиками, но эти две технологии в значительной степени сильно отличаются.

Выпущенный в 1996 году стандарт USB (Universal Serial Bus — универсальная последовательная шина) является старшим из двух типов подключения, созданным группой компаний, включая IBM, Microsoft, Intel и другие, и поддерживается Форумом разработчиков USB.

Целью USB было создание стандарта, который работал бы на разных устройствах, объединив множество технологий в одну, как следует из названия. Это должно было пользователям упростить управление устройствами, не беспокоясь о том, что порты закончились, в поисках правильного порта на своем компьютере или кабеля для подключения. USB также позволял подавать питание на устройство одновременно с управлением, что помогло сократить количество подключаемых кабелей.

Первоначальная скорость передачи данных в USB была в двух вариантах: 1,5 Мбит/с («Low Speed») и 12 Мбит/с («Full Speed»), которые считались невероятно высокими на момент его выпуска (хотя версия «Полная скорость» технически прибыла как часть USB 1.1). Однако последующие обновления увеличили скорость передачи, чтобы соответствовать потребностям пользователей.

В 2001 году был выпущен USB 2.0 с третьим уровнем скорости, получившим название «High Speed», который увеличил пропускную способность до 480 Мбит/с, что в 40 раз превышает скорость реализации USB 1.1.

Что особенно важно для пользователей, соединения USB 2.0 были обратно совместимы с вариантами USB 1. Это позволяло устройствам, использующим два разных стандарта, продолжать обмен данными, хотя и с более низкой скоростью. Концепция сохранения обратной совместимости соединения с более ранними итерациями сохранялась и в последующих выпусках, что значительно упрощало пользователям компьютеров подключение оборудования, не беспокоясь о его несовместимости.

USB 3.0 получил название «SuperSpeed» и начал со скоростью передачи данных 5 Гбит/с в 2011 году. В рамках стандарта были внесены небольшие изменения в разъемы, включая общее использование вилок и розеток синего цвета для обозначения совместимости с более высокими скоростями, хотя важнейший USB Type-A все еще был обратно совместим с более ранними версиями.

В 2014 году USB 3.1 появился в двух вариантах: первое поколение сохранило режим «SuperSpeed» ​​и скорость передачи данных 5 Гбит/с, а второе поколение использовало то, что называлось «SuperSpeed ​​+», и удвоило эффективную максимальную скорость передачи данных до 10 Гбит/с. В то же время был представлен новый разъем USB Type-C, который был альтернативой USB Type-A для USB 3.1 и USB 3.0, но на самом деле не использовался до следующего поколения.

Анонсированный в 2017 году, введение USB 3.2 сохранило поддержку SuperSpeed ​​и SuperSpeed ​​+, но также добавило еще два режима передачи, которые предлагали соединения со скоростью до 10 Гбит/с и 20 Гбит/с. Кроме того, для достижения скорости 20 Гбит/с необходимо было использовать соединение USB-C из-за изменений стандартов, в которых использовался разъем.

Чтобы еще больше запутать ситуацию, в 2019 году Форум разработчиков USB провел ребрендинг.

USB 3.0 и USB 3.1 должны были получить новые технические названия USB 3.2 Gen 1 и USB 3.2 Gen 2 соответственно, а то, что было известно как USB 3.2, стало USB 3.2 Gen 2×2. Каждому из них также были присвоены маркетинговые названия SuperSpeed ​​USB, SuperSpeed ​​USB 10 Гбит/с и SuperSpeed ​​USB 20 Гбит/с.

Разработанный в сотрудничестве Apple и Intel, Thunderbolt является альтернативой USB, который был представлен на рынке в 2011 году, но первоначально был показан Intel под названием Light Peak в 2009 году на Mac Pro. По сравнению с USB, Thunderbolt стремился предложить значительные преимущества, включая мультиплексирование данных для оборудования PCIe и DisplayPort вместе, а именно смешивание данных с видео, а также высокую скорость передачи данных 10 Гбит/с для каждого из двух каналов, т.е. всего 20 Гбит с.

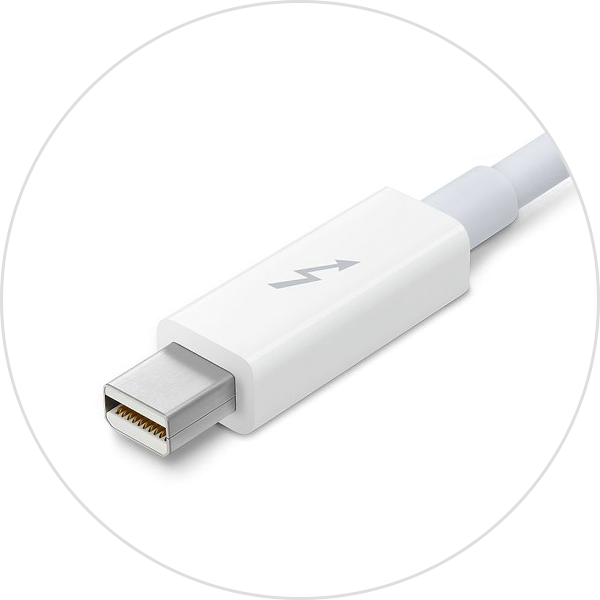

Исходная версия Thunderbolt полагалась на соединение Mini DisplayPort, при этом порты на устройствах Mac могли использоваться либо для Thunderbolt, либо в качестве Mini DisplayPort.

Важной частью Thunderbolt является последовательное соединение устройств, при этом оригинальный Thunderbolt способен обрабатывать до шести совместимых устройств в такой цепочке. Благодаря своей способности обрабатывать как данные, так и видеосигналы, Thunderbolt также позволяет дисплеям быть частью цепочки, при этом он обычно завершает цепочку, если он не поддерживает последовательное соединение.

Два года спустя был представлен Thunderbolt 2, который принес с собой поддержку DisplayPort 1. 2, что означало, что он может обрабатывать видео с разрешением 4K на мониторе. Как и USB, Thunderbolt 2 обратно совместим с Thunderbolt 1.

Ключевым изменением в Thunderbolt 2 было то, как он обрабатывал каналы. Благодаря включению агрегации каналов Thunderbolt 2 смог объединить два канала 10 Гбит/с, обеспечивая скорость передачи данных до 20 Гбит/с вместо двух каналов по 10 Гбит/с, увеличивая максимальную теоретическую пропускную способность для отдельных подключений.

Thunderbolt 3 был шагом вперед по сравнению с Thunderbolt 2 по ряду причин. В принципе, основным преимуществом стало увеличение пропускной способности до 40 Гбит/с, что соответствует четырем полосам PCIe 3.0, восьми полосам DisplayPort 1.2 и нескольким полосам USB 3.1.

Помимо увеличения пропускной способности, подключение также позволило использовать пару дисплеев 4K с частотой 60 Гц или один дисплей с разрешением 5K. Доступная огромная пропускная способность также означает, что ее можно использовать и другими способами, например, с корпусами eGPU, чтобы позволить внешней видеокарте улучшить графическую обработку подключенного компьютера.

Поскольку Thunderbolt 3 использовал разъем USB Type-C, устройства, использующие Thunderbolt 3, также обычно включают поддержку оборудования USB, которое использует разъемы Type-C. Эти устройства будут работать на тех же скоростях, что и используемый стандарт USB, а не на более высоких скоростях Thunderbolt 3.

Используя разъемы USB Type-C, устройства Thunderbolt 3 также могут воспользоваться его возможностями подачи питания, позволяя передавать до 100 Вт мощности через кабель другому оборудованию. Для пользователей MacBook это удобно при использовании док-станции Thunderbolt 3, поскольку один кабель от док-станции к MacBook Pro может заряжать ноутбук, сохраняя при этом все ожидаемые функции передачи данных, не требуя отдельного кабеля питания.

Продолжая традицию обратной совместимости, порты и оборудование Thunderbolt 3 будут работать с соединениями Thunderbolt 2, хотя и на более медленных скоростях, за счет использования адаптеров.

Хотя USB может использовать довольно много разных типов подключения, таких как Mini и Micro, на самом деле существует только три преобладающих стандартных версии. У них простая структура именования: Type-A, Type-B и Type-C.

С момента появления Type-A был известен как тонкий прямоугольный разъем, который подключается к Mac или ПК, а Type-B использовался на периферии или на стороне устройства. В то время как разъем типа B можно было заменить на другой тип из расширенного списка разъемов, разъем типа A всегда оставался на одном конце.

Внедрение USB 3.0 дало возможность изменить основные разъемы Type-A и Type-B, добавив больше контактов внутри разъема и больше проводов для передачи еще большего количества данных. В то время как Type-B изменил свой дизайн, чтобы стать выше, Type-A остался физически таким же, но получил дополнительные контакты в новых местах, что позволило ему по-прежнему работать с портами и разъемами, которые их не использовали, и, следовательно, поддерживать обратную совместимость.

Чтобы показать потребителям, что они предназначены для соединений USB 3.0, порты и разъемы Type-A и Type-B обычно окрашивались в синий цвет на устройствах сторонних производителей, что отличало их от обычного черного, используемого для портов.

Type-C, который работает с USB 3.1 и более поздними поколениями, внес изменения в конструкцию разъема, чтобы добавить в микс значительно больше точек контакта и пар проводов. В то время как более ранние соединения допускали некоторый уровень физической обратной совместимости, как и в случае с Type-A, Type-C вообще не предлагает эту функцию. Использование соединений USB Type-C как в USB, так и в Thunderbolt 3 привело к проблеме потребителей, которые предполагали, что кабель, который подходит для одного стандарта, будет полностью подходящим и для другого, но это неверно.

Для начала, хотя некоторые кабели Thunderbolt 3 могут работать как кабель USB 3.1 Type-C, не каждый кабель Thunderbolt 3 может это сделать. И наоборот, кабель USB 3.1 Type-C никогда не будет работать как кабель Thunderbolt 3.

Часть конструкции USB Type-C заключается в том, что он устраняет болевую точку для пользователей Type-A, поскольку иногда им приходится перевернуть кабель, когда они пытались вслепую вставить его вверх ногами. Для Type-C разъем работает в обоих направлениях.

Спецификация USB Type-C также включает улучшенную спецификацию Power Delivery, которая может использовать преимущества более высокой мощности. В режиме Power Delivery соединения USB Type-C могут обеспечивать мощность до 100 Вт, что позволяет заряжать оборудование, такие как MacBook.

В 2019 году Форум разработчиков USB объявил, что завершил свой стандарт для нового USB 4:

Как и Thunderbolt 3, USB 4 будет использовать разъем Type-C, иметь пропускную способность до 40 Гбит/с, мощность до 100 Вт, поддержку дисплеев 4K и 5K и обратную совместимость с USB 3.2 и USB 2.

Хотя USB 4 был представлен в 2019 году, обычно до того, как поставщики устройств начнут поддерживать новые стандарты USB, обычно проходит примерно два года. Вполне вероятно, что первые устройства, использующие USB 4, появятся на рынке в течение 2021 года, что позволит избежать последствий COVID-19.

Исследователи Массачусетского технологического института работают над кабельной системой, которая может обеспечить скорость передачи данных в несколько раз быстрее, чем существующие USB-соединения с использованием чрезвычайно тонкого полимерного кабеля.

Исследование направлено на разработку гораздо более скоростного подключения, чем те которые делаются с использованием медной проводки.

Медь обычно используется в USB-кабелях и HDMI, для передачи данных, но для работы с более высокими уровнями передачи данных, требуется больше мощности. Существует фундаментальная зависимость между количеством затраченной энергии и скоростью обмена информацией.

Хотя «громоздкую и дорогую» медь можно заменить оптоволоконными кабелями, это создает свои собственные проблемы. Поскольку кремниевые чипы испытывают трудности с обработкой фотонов, это усложняет оптимизацию соединения между кабелями и компьютерами.

По словам разработчиков, «существуют всевозможные дорогие и сложные схемы интеграции, но с экономической точки зрения это не лучшее решение», что привело к созданию альтернативного решения.

Исследователи используют пластиковый полимер, сочетающий в себе преимущества медных и оптоволоконных каналов. Это удешевляет производство, чем медные провода, что может быть оптимальным решением для производителей кабеля.

Полимер будет использовать электромагнитные сигналы суб-терагерцового диапазона (3*1011-3*1012 Гц), что более энергоэффективно, чем медь при высоких нагрузках. Считается, что такая эффективность приближает его к оптоволоконным системам, но, что особенно важно, с лучшей совместимостью с кремниевыми микросхемами.

Сами кабели могут быть очень тонкими, при этом площадь поперечного сечения межсоединения составляет 0,4 мм на четверть миллиметра, что меньше, чем у типичных медных вариантов.

Этот небольшой волосовидный кабель можно использовать для передачи данных по трем различным параллельным каналам, что позволяет достичь общей пропускной способности 100 Гбит/с. Объединение каналов вместе может обеспечить скорость кабелей в Тбит/с, при этом сохраняя разумную стоимость.

Система, использующая микросхемы на обоих концах кабеля, использует ту же концепцию, что и кабели Thunderbolt. В обоих случаях, микросхемы внутри кабеля используются для управления данными и для взаимодействия с самим кабелепроводом.

Такая система в будущем может быть использована для соединения в стиле Thunderbolt, что позволит выйти далеко за пределы текущего верхнего предела 40 Гбит/с.

Еще одна аналогия с Thunderbolt — это финансирование исследований: Thunderbolt был разработан Intel и Apple, новые исследования полимеров также финансируются Intel, а также Raytheon, Naval Research Laboratory и Office of Naval Research.

Знакомимся с Thunderbolt 3

Как и USB-C, новый интерфейс Thunderbolt 3 отличается компактными габаритами, взаимозаменяемостью и высокими скоростями обмена. Найдет ли он свое место на корпусе будущих ноутбуков?

Поскольку ноутбуки становятся все тоньше и уже сжались до полудюйма по толщине, изготовители обнаружили, что современные разъемы ввода/вывода, например для портов VGA, HDMI и 0,3-дюймовый USB Type A, уже не вписываются в габаритные размеры. Для их замены был разработан интерфейс USB-C (он же USB 3.1 или USB Type-C; но это не вполне точно, ведь USB-C в реализации Apple — это USB 3.

0 с разъемом USB Type-C, прим. перев.) в 12-дюймовом Apple MacBook и последней модели Google Chromebook Pixel. Теоретически, USB-C вдвое быстрее USB 3.0 и допускает вставку любой из двух сторон. Теперь компания Intel объявила Thunderbolt 3, который не собирается конкурировать с USB-C в отличие от исходного варианта Thunderbolt. Вместо этого в нем объединяется высокая скорость интерфейса Thunderbolt 3 с потенциальной массовостью порта USB-C.

Thunderbolt 3 – это ожидаемая версия интерфейса Thunderbolt, спецификация которой уже выпущена, но сам интерфейс еще не появился в ПК. Thunderbolt 3 позволяет передавать данные на скорости до 40 Гбит/с, что вдвое выше пропускной способности 20 Гбит/с версии Thunderbolt 2 и в четыре раза быстрее 10 Гбит/с у USB-C и исходной версии Thunderbolt. Новая спецификация Thunderbolt 3 позволяет подключать к ПК и ноутбукам скоростные жесткие диски, различные мониторы (включая устройства отображения с разрешением 4K и 5K), а также другую периферию, например корзины расширения PCIe Gen 3 (expansion cage).

Прекрасная новость состоит в том, что Thunderbolt 3 разработан для порта с внешними габаритами USB-C и совместим с кабелями и устройствами USB-C. Исходная версия Thunderbolt и Thunderbolt 2 использовали соединители mini DisplayPort, которые не обеспечивали никакой совместимости с любым из кабелей USB. Только компьютеры Apple (и несколько рабочих станций Window) поддерживали Thunderbolt, что не способствовало массовому распространению.

В старых ноутбуках с двумя отдельными портами Thunderbolt 2 и USB 3.0 пространство использовалось впустую, ведь оба порта решали сходные задачи. Поэтому компания Intel разработала Thunderbolt 3 для аппаратной совместимости с разъемом USB-C. Это должно помощь распространению, поскольку изготовителям ПК уже не надо будет сверлить в корпусе дополнительное отверстие специально для Thunderbolt. Однако следует заметить, что несмотря на одинаковые габаритные размеры, порт Thunderbolt 3 имеет дополнительные электрические цепи для повышения скорости передачи данных.

Порты с поддержкой только USB-C (без Thunderbolt 3) вероятно получат более широкое распространение, даже после официального представления Thunderbolt 3 в серийной продукции этого года. Чтобы быстро отличить порт USB-C от версии Thunderbolt 3, достаточно посмотреть на маркерный значок с изображением молнии, которым будет отмечена версия Thunderbolt.

Любые устройства USB-C можно подключить к порту Thunderbolt 3 и они будут работать без проблем, но только на меньшей скорости передачи, характерной для USB-C. В технике это называется обратной совместимостью (backward-compatible) порта Thunderbolt 3 с устройствами USB-C. Однако устройство Thunderbolt 3 вовсе не обязано быть совместимым с портом USB-C. Физическое подключение возможно, но работа и тем более работа на высокой скорости не гарантируется. Некоторые устройства Thunderbolt 3, например адаптеры питания, смогут заряжать ноутбуки «только USB-C», но устройства с передачей данных, скорее всего, не будут поддерживаться. Вполне возможно, что ноутбук выведет на экран сообщение о несовместимости устройства Thunderbolt 3 с портом USB-C.

Но подключение устройства Thunderbolt 3 к порту Thunderbolt 3 обеспечит максимальную пропускную способность от 20 до 40 Гбит/с в зависимости от типа кабеля. Простейшим кабелем Thunderbolt 3 станет пассивный (без источников электропитания) медный кабель. Такой кабель идентичен кабелям USB-C и допускает подключение к портам Thunderbolt 3 или USB-C. Причем при поддержке Thunderbolt 3 двумя связанными устройствами пассивный кабель обеспечит скорость обмена 20 Гбит/с, что соответствует Thunderbolt 2 или двум USB-C.

Хотя пассивные кабели обладают наибольшей совместимостью с Thunderbolt 3 и USB-C, они не самые эффективные. Для достижения предельной скорости Thunderbolt 3 потребуется активный кабель. Такие кабели имеют встроенные микросхемы для достижения полной скорости 40 Гбит/с. Они необходимы только при реальной потребности в таких скоростях, например для подключения мониторов 4K или 5K, формирования каналов связи между рабочими станциями и серверам или для подключения внешних массивов RAID. Активные кабели выполнены из меди и ограничены длиной 6 футов (чуть меньше 2 м), что хватает для подключения к устройству на соседнем столе.

Активные кабели могут быть также оптическими (из пластика или стекла), чтобы превысить ограничение длины в 6 футов до примерно 200 футов (61 м). Наверное, такие кабели найдут свое место в центрах обработки данных и других корпоративных системах. Однако на данный момент в продаже нет никаких кабелей Thunderbolt 3 – ни активных, ни пассивных. Компания Intel ожидает их к концу года по цене (для пассивных Thunderbolt 3) примерно на уровне кабелей USB-C, т.е. от $10 до $25 за 3-футовый кабель USB-C (прим. 1 м). Активные кабели Thunderbolt 3 должны быть дороже, по цене от $30 до $50.

Кроме кабелей, к концу года Intel обещает адаптеры из Thunderbolt 3 в обычный Thunderbolt, а также ноутбуки с портами Thunderbolt 3. Адаптер USB-C на порту Thunderbolt 3 позволит без каких-либо доработок получить доступ к мониторам HDMI, жестким дискам USB, устройствам Ethernet, а также любой периферии с портами USB. Разумеется, скорость передачи будет ограничиваться по самой низкой скорости из двух связанных портов, поэтому при подключении накопителя USB 2.0 к порту Thunderbolt 3 через адаптер мы получим только 480 Мбит/с, но сохраним возможность работы с устаревшими устройствами.

Разъем USB-C с Thunderbolt 3 позволяет получить всё: выше скорость, больше пикселей, больше мощности и больше протоколов.

Заметим, что Apple применила разъем USB Type-C, но оставила пропускную способность интерфейса USB 3.0 (без увеличения до 10 Гбит/с, как требуется в USB 3.1), поэтому использует свое собственное название USB-C, никак не согласованное и не утвержденное USB-IF. Теперь это же нестандартное наименование употребляется в официальных публикациях Intel.

Источник:
https://thunderbolttechnology.net/blog/thunderbolt-3-usb-c-does-it-all
http://www.pcmag.com/article2/0,2817,2486078,00.asp

USB-C в новых MacBook с дисплеем 12 дюймов

Что быстрее thunderbolt 2 или usb 3. Что такое USB Type-C? Логотип молнии – Совместимые продукты

Если Вы хотите подключить компьютер к нескольким 4K дисплеем, передавать файлы большого объёма на внешние накопители или захватывать RAW-видео с камеры, вы должны использовать Thunderbolt 3. Его максимальная скорость составляет 40 Гбит/с, и это самый скоростной интерфейс подключения в мире на сегодняшний день. Если высокоскоростное соединения для Вас имеет значение, то в этой статье я расскажу все детали работы нового интерфейса, отличия от Thunderbolt 2, Выясним на сколько Thunderbolt 3 быстрее USB 3.1.

Предлагаю 8 фактов, которые Вы должны знать о новом интерфейсе Thunderbolt 3.

Thunderbolt 3 в 4 раза быстрее USB 3.1

Thunderbolt 3 способен передавать данные со скоростью 40 Гбит/с, что намного быстрее, чем USB 3.1, максимальная скорость которого 10 Гбит/с или USB 3.0, предел которого 5 Гбит/с. 3-е поколение удвоило пропускную способность Thunderbolt 2 (максимум 20 Гбит/с). С такой пропускной способности, Вы можете позволить себе использовать внешний графический усилитель вроде Razer Core и превратить легкий ноутбук в полноценный игровой ПК, так как система будет работать в связке с GPU с той же скоростью, как если бы он был подключен непосредственно к материнской плате.


Сравнение скорости интерфейсов с Thunderbolt 3

Вы можете копировать файлы на внешний SSD быстрее, чем на подавляющее большинство внутренних дисков. Те же преимущества скорости можно использовать, когда Вы пишите видео непосредственно с 4K видеокамеры профессионального уровня.

Thunderbolt 3 использует разъём типа USB Type-C

Все порты Thunderbolt 3 выполнены в форм-факторе USB 3.1 Type-C, что позволит Вам подключать любой USB Type-C носитель к любому порту Thunderbolt 3. Хочу напомнить, что стандарт Type-C подразумевает использование симметричных разъёмов коннекторов, что позволяет подключать к ним кабели абсолютно с любой стороны и вне зависимости от ориентации.

Однако, не все USB Type-C порты и провода поддерживают Thunderbolt 3. Например, Apple MacBook и Lenovo ThinkPad 13 имеют USB Type-C порты, которые не поддерживают стандарт быстрее, а вот G1 HP EliteBook Folio и Dell XPS 13 — поддерживают Thunderbolt 3.

Подключение к двум 4K мониторам одновременно, используя DisplayPort

Thunderbolt 3 может передавать видео через DisplayPort (DP) стандарта 1.2 и поэтому имеет преимущество относительно DP без Thunderbolt 3. Дело в том что DP c Thunderbolt 3 предлагает два соединения в одном проводе. Таким образом, в то время как один кабель DP 1.2 может обрабатывать только один 4K монитор во время работы при частоте 60 Гц, один DP c Thunderbolt 3 способен работать с двумя 4K мониторами с частотой 60 Гц или один 4K монитор при 120 Гц или один 5K (5120 х 2880) монитор при 60 Гц.

Вы можете подключить в порт Thunderbolt 3 один монитор, используя кабель DP Thunderbolt 3. Однако, если Вы хотите использовать несколько мониторов, подклченных по одному кабелю, Вам понадобится док станция Thunderbolt вроде Dell Thunderbolt Dock или HP Elite Thunderbolt 3.


Док станция

Высокоскоростная сеть Peer-To-Peer

Вы можете соединить два компьютера вместе, используя один провод Thunderbolt 3 и получить Ethernet соединение на скорости до 10Гбит/с. Это в 10 раз быстрее, чем большинство Ethernet соединений на основе витой пары. Так что, если Вам нужно быстро скопировать гигантский файл на ноутбук коллеги, то Thunderbolt 3 Вам как нельзя кстати.


Peer-To-Peer

Совместимость с оборудованием

Как узнать, если поддерживает ли провод или периферийное оборудование Thunderbolt 3, а не обычный USB 3.1? Посмотрите на наличие логотипа на разъёмах провода или этикетки, если речь о ноутбуке.


Символика Thunderbolt 3

Несертифицированные продукты не имеют такого логотипа и эмблемы, но это не значит что они не могут использовать Thunderbolt 3. Ультрабук Razer Blade Stealth является одним из примеров, который имеет поддержку Thunderbolt 3 без отметки.


Ультрабук Razer Blade Stealth

Энергоэффективность зарядки ноутбуков

Thunderbolt 3, являясь USB стандартом, может выделять энергию в 100 Вт для питания периферийных устройств или подзарядки гаджетов и даже ноутбуков. Например, на некоторых сверхтонких ноутбуках, таких как G1 HP EliteBook Folio и Razer Blade Stealth , порт Thunderbolt 3 ​​является единственным гнездом для зарядки ноутбука.


Порт Thunderbolt3

Внешний графический ускоритель через Thunderbolt 3

Первое поколение внешних графических ускорителей не предназначено для работы с каждым Thunderbolt. Всё дело в маркетинговых интригах. Так, Asus не гарантирует, что его предстоящая дискретная станция XG Station 2 будет работать с чем-либо, кроме фирменных ноутбуков ASUS. Тем не менее, если поставщик ПК специально не заблокируют внешние ускорители, вполне возможно, что они будут работать и на несертифицированных Thunderbolt 3 ноутбуках.


XG Station

Будем надеяться, что в ближайшем будущем, мы увидим графические усилители, которые смогут работать с любым компьютером, который имеет порт Thunderbolt 3.

Подключаем до 6 устройств

Вы можете подключить до шести компьютеров или периферийных устройств друг за другом с помощью Thunderbolt 3 кабеля. Представьте, подключение ноутбука к высокоскоростному жесткому диск, затем проводом от жёсткого диска к монитору и третий провод от монитора к высокоскоростной камере. Если все устройства в подобной цепочке имеют по два порта Thunderbolt 3, то Вы сможете собрать такую цепочку.

Думаю, почти все из вас знают, что существует такой интерфейс как Thunderbolt 3 (TB3). Это самая последняя версия Thunderbolt.

Первая версия TB, разработанная Intel и Apple, появилась в 2011 году. Я не буду углубляться в историю данного интерфейса, так как статья будет не об этом. Просто, чтобы вы знали, что первый ноутбук с первой версией TB появился в 2011 году.

Первая и вторая версия интерфейса имела уникальные разъёмы. Они встречались достаточно редко и не обрели особой популярности. Причина — относительная дороговизна. Дело в том, что для оснащения своего устройства портом TB производителям требовалось не только купить не самый дешёвый контроллер, но и заплатить Intel лицензионные отчисления.

Интерфейс TB3 появился в ноутбуках Apple в 2016 году. Его основной особенностью стало то, что порт теперь не уникальный, а вполне обычный USB-C. И тут стоит, наверное, разжевать. Почему? Потому что я уже встречал людей, занятых в сфере IT и неплохо разбирающихся в железе, которые при этом путали Thunderbolt 3 с USB-C.

Итак, для начала стоит отметить уникальность порта USB-C. Суть в том, что у него есть так называемые альтернативные режимы. Если упростить, то это означает, что разъём USB-C может передавать данные посредством других интерфейсов. К примеру, DisplayPort, HDMI и тот же Thunderbolt. Если ещё упростить, то представьте аналогию. Имеется какая-то труба, по которой течёт вода. Но внутри труба может (это не обязательно) быть разделена на два или более сегментов. По одному будет течь вода, по другому — молоко, по третьему — вино. Можете выбрать напитки на свой вкус.

Вот примерно так и работает USB-C. В большинстве случаев поддержки альтернативных режимов нет за ненадобностью, но при необходимости производители используют такую возможность порта.

Так вот, если какое-то устройство имеет «порт» Thunderbolt 3, то это значит, что оно на самом деле имеет порт USB-C, который, кроме прочего, поддерживает и интерфейс TB3. Вообще не путайте понятия интерфейса и порта.

Какой бы генерации ни был порт USB-C, он вовсе не обязательно будет поддерживать TB3. Производители всегда (ну или почти всегда) отдельно отмечают поддержку TB3, так как это весьма весомая отличительная черта.

Именно по этой причине те же внешние видеокарты, которые подключаются только посредством TB3, сейчас не могут стать достаточно массовым продуктом и уж точно не могут заменить игровые мобильные ПК. Просто потому, что подходящих ноутбуков элементарно не так уж и много. В своё время ходили слухи, что Intel добавит в свои чипсеты контроллер TB3, что серьёзно бы упростило ситуацию и могло бы сделать интерфейс таким же распространённым, как и USB. Однако до сих пор этого не произошло. Учитывая недавние откровения касательно переноса выхода 10-нанометровых CPU, могу предположить, что в лучшем случае интеграцию стоит ждать в следующем году, а, возможно, Intel и вовсе отказалась от данной идеи из-за определённых причин, о которых позже.

Почему же сейчас, пусть даже и без интеграции контроллеров в чипсеты, TB3 не является распространённым? Причины всё те же: необходимость платить Intel и необходимость покупать дорогие контроллеры. К сожалению, я не нашёл актуальных данных о цене, но согласно некоторым утечкам, суммарно это несколько десятков долларов для одного устройства. И если в случае дорогих ноутбуков такая наценка является несущественной, то в бюджетном сегменте она недопустима, учитывая, что сам TB3 далеко не всем нужен. К слову, это ещё одна причина. Устройств, которые используют исключительно данный интерфейс, очень мало. Это внешние видеокарты, всякие NAS и некоторые другие устройства, которые сами по себе нужны условно говоря единицам.

И теперь, собственно, вопрос. А есть ли будущее у Thunderbolt 3? Ещё несколько месяцев назад я бы предположил, что это возможно. Но недавно, как я уже говорил, Intel перенесла выход новых CPU на следующий год. То есть в лучшем случае чипсеты с интегрированным контроллером TB3 появятся где-то через год. И то это пока лишь предположения на пустом месте. Если этого не случится, то ещё один вариант — удешевление контроллеров и отказ от лицензионных отчислений со стороны Intel. Где-то год или полтора назад Intel утверждала, что собирается это сделать, но с того момента я не слышал, чтобы компания всё-таки так поступила. Ну и тот факт, что аппаратов с TB3 особо больше не становится, указывает на отсутствие изменений в данном вопросе.

Поехали дальше. Ещё осенью прошлого года были приняты спецификации стандарта USB 3.2. Он подразумевает увеличение максимальной пропускной способности с 10 Гбит/с (у USB 3.1) до 20 Гбит/с. Появиться первые устройства с USB 3.2 должны примерно через год. У TB3 максимальная пропускная способность достигает 40 Гбит/с, однако на самом деле имеется несколько вариантов реализации интерфейса, которые зависят от количества используемых линий PCIe. В худшем случае скорость составляет всего 15 Гбит/с. Таким образом, USB 3.2 в некоторых случаях может оказаться даже быстрее, чем TB3. При этом данный интерфейс условно бесплатный, хотя, конечно, первое время контроллеры будут дороже, чем контроллеры USB 3.1. В итоге получается, что уже через год у TB3 появится условная альтернатива. Да, USB 3.2 нельзя назвать полноценным конкурентом Thunderbolt 3, но в некоторых сценариях, как я уже отметил, их вполне можно сопоставлять. И зачем тогда Intel на этом фоне добавлять контроллер TB3 в свои чипсеты?

Предположу, что либо Intel вообще откажется от развития своего интерфейса, либо приложит большие усилия для его продвижения уже после появления TB4.

Если кто-то из вас пользуется интерфейсом Thunderbolt 3, напишите о своих сценариях.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter .

Здравствуйте, друзья нашего сайта! Недавно мы обсуждали подключение , и там упоминалось немного о технологии Thunderbolt 3 . Давайте подробнее остановимся на этом чудо интерфейсе и раскроем всего преимущества и возможности.

Как мы уже говорили его скорость достигает 40 Гб/с. У меня даже в голове не помещается, как это вообще возможно. Да и к тому же помимо информации через такой кабель можно питать электричеством устройства, мощность которых доходит до 100 Вт. На картинке вы можете визуально сравнить, насколько скорость этого интерфейса превосходит все ныне существующие.

Скоростное преимущество Thunderbolt 3 на фоне других интерфейсов

Совместимость Thunderbolt 3 и USB-C (USB 3.1)

Кто имел дело с USB 3.1, те, наверное, отметили для себя, что визуально они идентичны с Thunderbolt 3. А некоторые так и вообще думают, что это один и тот же интерфейс. Правда состоит в том, что USB-C (TYPE-C) – это тип разъема, а USB 3.1 и Thunderbolt 3 – это стандарты передачи данных. Но…

… не у всех разъемов USB-C одинаковые возможности!

И это очень важно. Потому как некоторые устройства подключенные через «неполноценный» разъем USB-C просто не будут работать. При покупке ноутбука с разъемом USB-C нужно очень внимательно читать документацию. Вот так обратная совместимость нередко приводит к путанице.

Будем надеяться, что такая путаница будет присутствовать только в переходном периоде, и со временем все устройства и кабели USB-C будут работать на высоких скоростях и будут полностью совместимы.

Все технические возможности Thunderbolt 3

  • Передача данных – до 40 Гб/с;
  • Электропитание – до 100 Вт;
  • Соединение между 2 компьютерами по технологии Ethernet 10;
  • Поддержка монитора с разрешением 5K (5120×2880) или двух мониторов 4K (4096×2160) при помощи технологии DisplayPort 1.2;
  • Можно цепочкой подключить до 6 разных устройств;
  • Поддержка 4 х PCI-Express-3.

Док-станции для Thunderbolt 3

Согласитесь, не очень круто, когда вы видите на ноутбуке, скажем, всего два порта USB-C. Первая мысль примерно такая:

И что это такое? Мне мало! Мне нужно гораздо больше! А как на счет остальных типов разъемов???

Однако будьте спокойны. Даже одного разъема USB-C с поддержкой технологии Thunderbolt 3 вам, скорее всего, будет достаточно. Как минимум, потому что существуют универсальные док-станции Thunderbolt 3, которые можно подключить в любой момент. И как максимум, потому что таких док-станций можно подсоединить до 6 штук по цепочке. Представляете, сколько устройств вы сможете подключить к своему ноутбуку? И каждая док-станция имеет на борту множество самых различных разъемов: audio 3.5mm, USB 3.0/3.1, microSD, SD/MMC, Ethernet, HDMI, VGA, mini Display Port.

Пример док-станции Thunderbolt 3

Вот такая новая интересная технология этот Thunderbolt 3. Что скажете? Пора переходить или подождете, пока закончится путаница стандартов? Ах да, чуть не забыл сказать, что в отличие от привычного нам USB, его можно вставлять любой стороной. Что довольно удобно, если вам нужно подключить какое-нибудь устройство не глядя или в полумраке.

Вы дочитали до самого конца?

Была ли эта статься полезной?

Да Нет

Что именно вам не понравилось? Статья была неполной или неправдивой?
Напишите в клмментариях и мы обещаем исправиться!

Какими бы конструктивными особенностями не отличался интерфейс для подключения периферии, он должен обладать двумя характеристиками: универсальностью и высокой скоростью передачи данных. Сочетание лишь этих двух качеств делают его по-настоящему эффективным. Примером такого интерфейса может послужить Thunderbolt — новая технология подключения периферийных устройств, созданная совместными усилиями двух ведущих компаний Apple и Intel.

Что такое Thunderbolt?

Так что же представляет собой Thunderbolt и какими преимуществами она обладает? Если не вдаваться в технические подробности, её можно охарактеризовать как универсальный стандарт, обеспечивающий максимально удобную и эффективную связь между компьютерами и планшетами с различными внешними устройствами. Говоря более доступным языком, Thunderbolt — это альтернатива технологии USB, только, как это уверяют в Apple, ещё более совершенная.

Таким образом, целью создания нового стандарта является устранение недостатков USB, а в перспективе и его замена. Среди производителей компьютерной техники широкой поддержки идея такой замены, однако, не получила, и главной тому причиной стала относительно высокая стоимость компонентов Thunderbolt, оказывающая существенное влияние на конечную цену компьютеров. В настоящее время новый стандарт используется в основном в компьютерах Mac.

Плюсы использования Thunderbolt

Основными преимуществами новой технологии является возможность последовательного, то есть без использования концентратора или коммутатора, подключения сразу нескольких высокопроизводительных периферийных устройств к одному компактному двухканальному порту, а также высокая скорость передачи данных. Объединяя в себе технологии DisplayPort и PCI Express, новый стандарт позволяет подключать к ПК внешние жесткие диски, мониторы высокого разрешения, видеокамеры и прочие периферийные устройства, не опасаясь за стабильность их работы и сохранность передаваемых данных.

Скорость передачи через интерфейс Thunderbolt как минимум в два раза выше, чем через интерфейс USB и это только начало. И хотя технология не получила широкого распространения среди производителей компьютерной техники, она продолжает успешно развиваться. За первой версией последовала вторая, а за нею и третья, способная поддерживать обмен данными на скорости до 40 Гб/с.

Также нельзя не отметить, что стандарт позволяет одновременно и передавать, и принимать данные. Thunderbolt поддерживается подключение дисплеев с Mini DisplayPort или с адаптером DisplayPort, HDMI, DVI, VGA, совместимость с устройствами USB, FireWire 400 и FireWire 800 (подключение производится через адаптер). При этом, однако, нужно понимать, что новый интерфейс не сделает устройства быстрее, но и не замедлит передачу данных.

Интерфейс Thunderbolt 3

На данный момент доступна уже третья версия стандарта, хотя сами устройства на основе новой технологии появятся в продаже в 2016 году. Thunderbolt 3 избавился от разъема MDP, перейдя на двухсторонний USB-C, а заодно в два раза увеличил скорость обмена данными, и если во второй версии она составляла до 20 Гб/с, то сейчас передавать файлы с одного устройства на другое можно будет на скорости 40 Гб/с. А это значит, что видеофайл с разрешением 4K можно будет передать менее чем за полминуты.

Возможности новой версии также включают совместимость новой версии со стандартом USB 3.1, поддержку питания устройств мощностью до 100 Вт, подключение двух дисплеев разрешения 4К, разной периферии и сети Ethernet на скорости 10 Гб/с. Кстати, если подключать один дисплей, то разрешение можно будет увеличить и до 5К.

Thunderbolt | Теперь и на ПК

Пользователи Mac и ПК никогда не сойдутся во мнении, какая платформа имеет лучшую операционную систему. Но что касается «железа» у обладателей ПК здесь явное преимущество. При подборе процессоров, видеокарт и материнских плат у нас гораздо больше выбора. Если вы используете Mac, вам придётся ждать, пока Apple добавит поддержку нужного вам устройства (если это вообще когда-либо случится).

Thunderbolt нарушил правило, по которому ПК первыми получает передовые технологии. Уже почти год обладатели новых Mac пользуются интерфейсом Thunderbolt , который был разработан Intel в сотрудничестве с Apple. Опытным пользователям ПК пришлось просто сидеть и ждать, хотя недостаток продуктов с этим интерфейсом заметно облегчил это ожидание.

MSI недавно представила первую материнскую плату с поддержкой Thunderbolt . Модель Z77A-GD80 прекращает монополию Apple на самый «крутой» интерфейс со времён первого стандарта USB. Полученная нами плата практически идентична модели Z77A-GD65, которую мы рассматривали в обзоре шести материнских плат на Z77 по цене $160-220 , кроме наличия порта Thunderbolt 10 Гбит/с на задней панели ввода/вывода (вместо порта DVI), наряду с новым 14-фазным регулятором напряжения.

Если вы ещё не знакомы с технологией Thunderbolt либо её реализациями, мы уверены, что вы захотите иметь такой интерфейс в вашей следующей системе даже несмотря на то, что количество устройств с его поддержкой пока не очень велико.

Thunderbolt — это название инициативы Intel, которая первоначально носила кодовое имя Light Peak-оптический интерфейс для подключения периферийных устройств. Когда корпорация Intel впервые представила технологию Light Peak на форуме IDF 2009, считалось, что оптический интерфейс обеспечит пропускную способность 10 Гбит/с. Тем не менее, версия с медными проводами оказалась лучше чем ожидалось ранее, и позволила Intel переключиться на нее, снизив стоимость конечных решении и добавив линии питания для подключаемых устройств (до 10 Вт).

Больше всего энтузиастам не нравится то, что уже существует USB 3.0 как стандартная часть функционала чипсетов AMD и Intel. Почему мы должны платить за ещё один интерфейс? В конце концов, USB третьего поколения с пропускной способностью 5 Гбит/с практически соответствует пиковой производительности современных SSD. Однако Thunderbolt не просто ещё один интерфейс для периферии. Он объединяет DisplayPort и PCI Express в последовательный поток данных, позволяя создавать достаточно скоростные связки между устройствами (наряду с инновационными идеями, как, например, MSI GUS II).

Производители многие годы играют с графическими решениями для USB, но никому по-настоящему не удавалось преуспеть в этом, поскольку уникальный набор команд USB просто не был спроектирован для работы с высокопроизводительным вводом/выводом графических данных. Тем не менее, интерфейс Thunderbolt имеет низкие задержки и высокую пропускную способность, что делает его надёжной технологией для передачи данных с поддержкой высокоточной синхронизации по времени, что идеально подходит для внешних видео- и аудиоустройств.

Как работает Thunderbolt?


Две схемы подключения контроллера Thunderbolt в системе

Контроллеры Thunderbolt интегрируются в систему одним из двух способов: либо они присоединяется непосредственно к линиям PCI Express процессоров класса Sandy Bridge или , или связывается с чипсетом (PCH) через его линии PCIe.

Нам кажется, что в десктопном сегменте большинство поставщиков материнских плат будут осуществлять подключение через PCH, чтобы не занимать линии на процессоре, которые, в основном, предназначены для дискретной графики. Такая конфигурация потенциально может создать «узкое место», так как соединение DMI между процессором и чипсетом теоретически нормально справляется с потоками в 2 Гбайт/с в обе стороны. Если вы подключили много SATA-накопителей, то максимальная производительность интерфейса Thunderbolt может быть ограничена.

На изображении выше вы можете видеть, как данные с DisplayPort проходят между контроллером Thunderbolt и Flexible Display Interface (FDI) на PCH. FDI имеет собственный путь, специально отведённый для передачи информации, и он не создает нагрузку на DMI 2.0.

Данные с PCIe и DisplayPort поступают в контроллер Thunderbolt по отдельности, смешано проходят через кабель Thunderbolt и разделяются в конце.

Для Thunderbolt нужен активный кабель, поэтому он такой дорогой (в районе $50). Каждый конец кабеля использует два крошечных чипа-передатчика низкой мощности Gennum GN2033, которые отвечают за усиление проходящего сигнала, чтобы обеспечить скорость передачи данных 10 Гбит/с на расстоянии до трёх метров.

Изначально Thunderbolt должен был передавать данные используя оптический передатчик и оптоволоконный кабель. Но инженеры Intel обнаружили, что целевой показатель 10 Гбит/с можно получить с более дешёвым медным кабелем. Однако реализация оптоволоконного варианта продолжается, и в будущем мы надеемся увидеть оптические кабели, позволяющие подключать устройства на достаточно больших расстояниях. Как мы уже упоминали, проводная версия способна питать устройства мощностью до 10 Вт. Когда появятся оптический вариант, всем подключаемым устройствам нужен будет отдельный источник питания.

Несмотря на множество уникальных особенностей, многие идеи Thunderbolt позаимствовал в других местах. Например, он поддерживает «горячее» подключение. И, как FireWire, он рассчитан на работу в цепочке с другими устройствами. Системы с контроллерами Thunderbolt будут оснащаться одним или двумя портами, каждый будет поддерживает до семи устройств в цепочке, два из которых могут быть мониторами с поддержкой DisplayPort. Комбинации могут быть таковы:

  • Пять устройств и два дисплея с портами Thunderbolt
  • Шесть устройств и один дисплей с портом Thunderbolt
  • Шесть устройств и один дисплей через адаптер mini-DisplayPort
  • Пять устройств, один дисплей с портом Thunderbolt и один дисплей через адаптер mini-DisplayPort

Конечно, для последовательной цепочки необходимо, чтобы у каждого устройства (кроме последнего) было два порта Thunderbolt . Поэтому, когда вы присоединили дисплей, у которого нет порта Thunderbolt (через адаптер mini-DisplayPort), или у него только один порт, дальше передать сигнал по цепочке не получится. Таким образом, при подключении множества компонентов дисплеи необходимо ставить на последнее место.

Сам по себе разъём Thunderbolt физически совместим с mini-DisplayPort, поэтому с подсоединением проблем не возникнет.

Если какие-то условия размещения данных PCIe и DisplayPort на одном кабеле? В теории, нет. Apple и Intel решили проблему с качеством вывода на ранних устройствах через обновление прошивки в 2011 году. Интерфейс использует два канала данных, каждый из которых способен передавать информацию со скоростью 10 Гбит/с в обоих направлениях. В данном решении один канал используется для передачи данных между устройствами, второй для сигналов дисплея. И даже в этом случае мы говорим о 10 Гбит/с как об официальной характеристике Thunderbolt , поскольку складывать скорости будет не совсем верным подходом.

Thunderbolt | Пропускная способность интерфейса: сравнение с USB 3.0, FireWire и eSATA

По словам партнёров Intel, ультрабуки будут использовать контроллер Cactus Ridge с одним портом из-за низкого энергопотребления платформ. Настольные системы, ориентированные на энтузиастов, и устройства, работающие в цепочке, будут использовать контроллер Cactus Ridge 4C. Обе модели контроллера Cactus Ridge используют четыре линии PCIe 2.0. Ранее считалось, что версия 2C будет занимать только две линии, но разработчик подтвердил, что это мнение было ошибочным.

Контроллер Intel Port Ridge тоже является разработкой второго поколения. Тем не менее, он был специально спроектирован для конечных устройств. Такие устройства необходимо подключать в конец последовательной цепи или использовать отдельно. Хорошим примером конечного устройства является портативный 2,5” SSD Elgato с одним портом Thunderbolt . И поскольку интерфейс способен питать устройства мощностью до 10 Вт, в дополнительном питании нет необходимости.

Но зачем нужна дифференциация контроллеров Thunderbolt ? Intel пытается сделать технологию более доступной там, где это возможно. Мы слышали, что Light Ridge стоит около $25-$30, а Eagle Ridge примерно в половину меньше. У Port Ridge удалён один канал Thunderbolt , использующийся для сигналов DisplayPort, и, по сути, он является половиной контроллера Eagle Ridge. Таким образом, одноканальный контроллер Port Ridge с одним портом позволяет поставщикам заметно снизить стоимость конечных устройств.

Поддержка двух дисплеев

Контроллеры Cactus Ridge 4C и Light Ridge используют два выхода DisplayPort. В десктопных системах один канал подключается к встроенной графике процессора Sandy Bridge или . Второй отдается дискретной видеокарте. Конечно, возможность подключения второго экрана важна для систем high-end класса, поэтому материнские платы на базе чипсета Z77 будут использовать четырёхканальный контроллер Cactus Ridge. Реализация будет выглядеть немного странно, поскольку вам понадобиться возвратный кабель DisplayPort между дискретной видеокартой и материнской платой. Но это единственный способ установить второе соединение к контроллеру Cactus Ridge 4C.

апрашивается вопрос, почему бы просто не подключить монитор к видеокарте и не мучиться? Потому, что Thunderbolt использует активный кабель.

Активный кабель позволяет контроллеру Thunderbolt взаимодействовать с дисплеями на больших расстояниях без ущерба целостности сигнала. Однако длинный кабель DisplayPort не лучший вариант, потому что после двух метров сигнал начинает ухудшаться. DVI использует только пассивные кабели, и разрешение и частота обновления понижается с увеличением длинны (вот для чего существуют удлинители DVI). Thunderbolt решает эти проблемы и упрощает подключение монитора.

Платформы с поддержкой Thunderbolt Контроллер Thunderbolt Порты Thunderbolt Втроенная графика Дискретная графика Макс. Кол-во подключаемых дисплеев
MacBook Air (Mid 2011)Eagle Ridge1естьнет1
MacBook Pro (13″, начало 2011 года)Light Ridge1естьнет1
Mac mini (середина 2011 года) 2,3 ГГцEagle Ridge1естьнет1
Mac mini Lion Server (середина 2011 года)Eagle Ridge1естьнет1
MacBook Pro (15″ и 17″, начало 2011 года)Light Ridge1естьесть2
iMac (Mid 2011)Light Ridge2естьесть2
Mac mini (середина 2011), 2,5 ГГцLight Ridge1естьесть2

Движок HD Graphics 4000 архитектуры поддерживает до трёх независимых дисплеев. Поэтому конфигурации без дополнительной видеокарты, но оснащённые контроллером Light Ridge/Cactus Ridge 4C, дают возможность управлять двумя экранами Thunderbolt при работающем дисплее ноутбука.

Если в вашем ноутбуке установлен контроллер Eagle Ridge или Cactus Ridge 2C, вы сможете подключить только один дисплей Thunderbolt . Это ограничение контроллера, поэтому, даже если у вас есть дискретная видеокарта, вы не сможете подключить второе устройства с гнездом Thunderbolt .

Технически возможно подключить два дисплея через Thunderbolt с помощью встроенной графической подсистемы Intel в настольной системе, но для этого она должна соответствовать следующим требованиям.

  • Материнская плата должна иметь контроллер Light Ridge или Cactus Ridge 4C.
  • Материнская плата должна иметь вход DisplayPort для прокладки сигнала второго дисплея.
  • Материнская плата должна иметь встроенный выход DisplayPort (из Intel HD Graphics 3000/4000), который возвращается к входу.

Даже несмотря на то, что подключение обратного кабеля это дополнительная работа, в этом всё же есть смысл. Кабель даёт вам возможность управлять вторым экраном, используя дискретную видеокарту. Без этого, подключить монитор Thunderbolt к высокопроизводительной видеокарте невозможно.

Thunderbolt | Thunderbolt 103: контроллер изнутри

Когда вы используете последовательную цепь или конечное устройство, контроллер Thunderbolt обеспечивает соединение PCIe 2.0 x4. Однако также обеспечивается более широкая гибкость для нескольких присоединяемых устройств. Например, при четырёх подсоединённых устройствах, вы можете сконфигурировать соединение как четыре отдельных линии PCIe 2.0 x1. Согласно Intel, контроллер Cactus Ridge (2C/4C) можно сконфигурировать следующим образом:

  • 1 * x4: одно устройство на четыре линии
  • 4 * x1: четыре устройства по одной линии на каждое
  • 2 * x2: два устройства по две линии на каждое
  • 1 * x2 + 2 * x1: одно устройство на две линии и два устройства на одну линию каждое

Чаще всего используется одно устройство, присоединённое к контроллеру Thunderbolt , т.е. конфигурация 1 * x4. Тем не менее, бывают ситуации, когда один контроллер Thunderbolt контролирует несколько устройств.

Thunderbolt | Температура активного кабеля

Возможно, вы не думали, что у внешних решений могут возникнуть проблемы с температурой, но Thunderbolt в прямом смысле является «горячей» технологией.

Инфракрасное изображение того места где кабель Thunderbolt соединяется с материнской платой показывает, что температура там достигает 43,30 градусов, даже когда устройство простаивает. При активном обмене данными температура повышается до 48,80 градусов.

Данные результаты относятся к активному кабелю Thunderbolt с двумя чипами Gennum GN2033 на каждом конце. Когда поток информации проходит через кабели, чипы обрабатывают данные активнее, поэтому мы получаем такие показатели температуры.

Не удивительно, что в более ограниченном по пространству окружении, как например MacBook Pro 13.3″, термальные показатели ещё более тревожные. На расположенном выше снимке температура кабеля Thunderbolt находится в диапазоне 50 градусов. Слева от него находится кабель FireWire 800. С другой стороны – кабель USB 2.0. И, хотя, кажется, что эти интерфейсы тоже излучают тепло, на самом деле они нагрелись от кабеля Thunderbolt , находящегося рядом. К счастью нагреваются только концы кабеля, а сами провода остаются холодными.

Высокая температура не станет для вас проблемой, если использовать адаптер mini-DisplayPort. Сигнал дисплея всегда присутствует в кабеле.

Итак, в сравнении с USB и FireWire, кабели Thunderbolt довольно горячие. Но тепло выделяется только на штекере, к которому вы прикасаетесь короткий промежуток времени, когда отключаете/подключаете кабель, да и температура не так высока чтобы обжечься.

Thunderbolt | Протаптывая дорожку к высокоскоростным интерфейсам

Несмотря на не очень яркий дебют на ПК, чистая производительность интерфейса Thunderbolt впечатляет. Он обеспечивает пропускную способность примерно 1 Гбайт/с, и ультрабыстрые внешние накопители уже становятся реальностью. Но Thunderbolt не только позволяет использовать большие внешние диски, но и выводит наружу шину PCIe вашей материнской платы, помогая тем самым реализовать инновации, которые мы в какой-то степени уже видели, и те, которые без сомнения удивят нас в следующем году.

Возможно, самым большим недостатком Thunderbolt является цена, которая не очень подходит для бюджетных решений. Адаптер Seagate GoFlex на базе Thunderbolt стоит $190, что, согласитесь, совсем не дёшево. Для сравнения, адаптеры FireWire 800, которые раньше считались дорогими, стоят в районе $80, и адаптеры USB 3.0 продаются примерно за $30. За такую высокую цену можно поблагодарить контроллеры Intel Thunderbolt , особенно учитывая тот факт, что поставщики устройств на базе Thunderbolt не включают в набор кабели. Т.е. готовьтесь потратить ещё $50 только для того, чтобы подключить новую игрушку к материнской плате.

Однако представители Intel утверждают, что компания делает всё возможное, чтобы снизить стоимость: представлены более дешёвые контроллеры Thunderbolt второго поколения (Cactus Ridge и Port Ridge), к тому же компания предоставляет субсидии партнёрам, чтобы помочь покрыть затраты.

Несмотря на свою технологичность и более высокую производительность, энтузиастам всё же следует придерживаться более дешёвых контроллеров накопителей, SSD на базе SATA и внутренних видеокарт. Количество задач, которые требуют возможностей интерфейса Thunderbolt по-прежнему очень мало. Вы можете получить высокоскоростное внешнее хранилище используя массивы JBOD, а большинство людей не считают, что ограничения кабелей DVI кого-то стесняют. На данный момент технология Thunderbolt занимает определённую нишу в настольных компьютерах, привлекая профессиональных аудио и видео редакторов, которым нужна низкая задержка и высокая пропускная способность для быстрого перемещения больших объёмов данных.

Интерфейс Thunderbolt , пожалуй, более перспективен в сфере мобильных устройств. Мы любим ноутбуки за их мобильность. Но обычно они проигрывают в производительности и гибкости. Вынося наружу интерфейсы PCI Express и DisplayPort, Thunderbolt даёт возможность добавить быстрый накопитель, внешнее устройство для обработки графики и большой монитор к маленькому ноутбуку, который ранее с таким оборудованием работать не мог.

Нет сомнений в том, что Thunderbolt компенсирует недостатки современных внешних интерфейсов. Благодаря стандартам, на которых основана технология Thunderbolt , вне корпуса (мобильного или настольного) можно делать вещи, которые ранее были невозможны.

Адаптер Apple Thunderbolt 3 (USB-C) к Thunderbolt 2

), который использует соединение Thunderbolt 2. Когда вышли новые 13-дюймовые модели MacBook Pro, у них не было ничего, кроме портов USB-C (работает Thunderbolt 3: еще не запутались?). Итак, мой портативный RAID-накопитель мгновенно стал бесполезным, потому что не было возможности подключить существующий накопитель к новому MacBook Pro.

Эта ситуация может никогда не стать для вас проблемой, если вы, как и я, не попытаетесь подключить диск Thunderbolt 2 к одному из новых портов Thunderbolt 3 / USB 3, подобных тем, которые есть на новых MacBookPros.Но если да, вам понадобится этот адаптер, который облегчает такое подключение. Это один из немногих в своем роде на рынке, но если он вам нужен, он вам НУЖДАЕТСЯ. Он хорошо собран, и у меня не было проблем с ним на нескольких накопителях Thunderbolt 2, которые я использовал. Он физически больше, чем большинство соединителей в стиле донгла, с большим округлым пластиковым корпусом на одном конце, несомненно, там, где находятся схемы и микрочипы для преобразования потока данных между Thunderbolt 2 и 3. (Это также, скорее всего, объясняет высокую цену. разъема из-за необходимости использования микросхем контроллера для обеспечения возможности подключения Thunderbolt 2 к Thunderbolt 3).

Итак, я настоятельно рекомендую его, потому что он очень хорошо работает и сделан с очень высоким качеством. Но это довольно дорого. Однако, если вам это нужно, я бы выбрал эту модель, чем какой-либо сторонний бренд, который может появиться, потому что Thunderbolt (либо 2, либо 3) — это современный высокоскоростной формат передачи, и вы хотите обеспечить максимальную скорость передачи. с неповрежденной передачей данных.

Примечание:
Вся эта дискуссия становится еще более сложной, потому что со «старым» стандартом Thunderbolt 2 физическая вилка точно такая же, как и тип разъема «Mini Display Port».Кому пришла в голову эта блестящая идея? Один (Thunderbolt) передает ДАННЫЕ И ВИДЕО, а другой (MiniDisplayPort) ТОЛЬКО ВИДЕО, но физически они абсолютно одинаковы! Теперь, чтобы запутать нас еще больше, добавьте Thunderbolt 3 и одновременное обновление до USB в виде USB 3, за которым следует решение сделать внутреннюю совместимость USB 3 и Thunderbolt 3, вы сидите и иногда чешете голову . Поищите в Интернете статью C | Net о Thunderbolt 3 и USB 3, и они выложат ее во всей переплетенной (без каламбура) славе.Но, несмотря на все способы, которыми вы можете запутаться, если у вас есть настоящее соединение Thunderbolt 3 с накопителем Thunderbolt 3, вау, это быстро (шокирующе, до 40 Гбит / с). Это будущее связей, так что будьте к нему готовы. Но следует отметить, что USB 3 — это описание ФИЗИЧЕСКОГО РАЗЪЕМА. Этот разъем USB 3 может работать под управлением Thunderbolt 2, Thunderbolt 3, DisplayPort и / или USB 3.1 (!). Thunderbolt, DisplayPort, USB 3.1 и т. Д. Являются примерами ПРОТОКОЛОВ, и каждый из них может работать на физическом разъеме USB 3, но вы должны определить, какой протокол поддерживает ваше устройство и компьютер, когда вы используете USB 3.Кабель может быть физически подходящим, но для работы устройства на обоих концах (плюс сам кабель) должны поддерживать один и тот же протокол. Уф.

macbook pro — Возможно ли использование Thunderbolt 2 в Thunderbolt 3 (тип C)?

Разобьем ваш вопрос на два вопроса.

  1. Могу ли я использовать ASUS MB169B + с Mac с Thunderbolt 1/2?
  2. Существует ли общий способ подключения любого произвольного периферийного устройства Thunderbolt 3 или USB Type C к компьютеру Mac с Thunderbolt 1/2?

Сначала позвольте мне обратиться к вашему конкретному примеру.ASUS MB169B + на самом деле является обычным устройством USB 3.0. Он использует технологию под названием DisplayLink, которая в основном представляет собой видеокарту, подключенную через USB (вместо обычного соединения PCIe).

Поскольку MB169B + является обычным USB-устройством, вы можете просто подключить его к одному из обычных USB-портов MacBook, и он будет работать так же хорошо, как и подключенный к порту USB Type-C.

Теперь второй вопрос: можете ли вы использовать периферийное устройство Thunderbolt 3 (или USB Type C) с компьютером Thunderbolt 2? Теоретически да, можно создать электронный ключ, который это сделает.Вам нужно будет подключить контроллер Falcon Ridge и контроллер Alpine Ridge к одному и тому же ключу и соединить их вместе следующим образом:

  + -------- Блок адаптера Thunderbolt 2 - 3 -------- +
            | + -> PCIe - + |
MacBook -> | Фалькон Ридж - | | -> Альпийский хребет | -> Thunderbolt 3 / Тип C
            | + -> DP ---- + |
            + ---------------------------------------------- +

Хотя ключа точно такого же, как указано выше, не существует, есть интересный обходной путь.Упомянутый вами адаптер Apple Thunderbolt 3 (USB-C) — Thunderbolt 2 имеет здесь некоторые ограниченные возможности. В то время как адаптер Apple работает как универсальный адаптер от 3 до 2, он может перейти от 2 до 3 только в том случае, если периферийное устройство на другой стороне является родным устройством Thunderbolt 3 . Например, этот адаптер работает для подключения дисплея LG UltraFine 5K к компьютеру Mac с Thunderbolt 2. Однако он не будет работать с 21,5-дюймовым дисплеем LG UltraFine 4K 2016 года, поскольку этот монитор поддерживает только порт USB-C, а не устройство Thunderbolt 3.Он будет работать с 23,5-дюймовым дисплеем LG UltraFine 4K 2019 года, поскольку этот монитор имеет Thunderbolt 3.

И вот здесь все становится странным. Если вы покупаете док-станцию ​​Thunderbolt 3, например док-станцию ​​CalDigit TS3 Plus, вы можете использовать адаптер Apple для подключения к ней Mac Thunderbolt 2. Большинство док-станций Thunderbolt имеют два порта Thunderbolt: один восходящий порт для подключения компьютера к док-станции и один нисходящий порт для последовательного подключения большего количества устройств Thunderbolt. Этот нисходящий порт на самом деле также является полнофункциональным портом USB-C с поддержкой Thunderbolt 3, альтернативного режима Display Port и USB 3.1. Таким образом, вы можете подключить 21,5-дюймовый дисплей LG UltraFine 4K 2016 года к этому выходному порту, и он будет работать!

Это довольно безумно, но на самом деле работает следующая последовательность подключения:

Thunderbolt 2 Mac -> Адаптер Thunderbolt 3 на 2 -> Док-станция Thunderbolt 3 -> 2016 21,5 "LG 4K

Но эта последовательность (не интуитивно) НЕ работает:

Thunderbolt 2 Mac -> Адаптер Thunderbolt 3 на 2 -> 2016 21,5 "LG 4K

Таким образом, комбинация адаптера Apple Thunderbolt 3 (USB-C) к Thunderbolt 2 с док-станцией Thunderbolt 3 создает полнофункциональный (и дорогой) адаптер Thunderbolt 2 к Thunderbolt 3.

macbook pro — при подключении Thunderbolt 2 Mac к дисплею Thunderbolt 3, какое максимальное разрешение при 100 Гц, будет ли работать USB 3.0?

macbook pro — при подключении Thunderbolt 2 Mac к дисплею Thunderbolt 3, какое максимальное разрешение при 100 Гц, будет ли работать USB 3.0? — Спросите у другого
Сеть обмена стеками

Сеть Stack Exchange состоит из 177 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange
  2. 0
  3. +0
  6. Авторизоваться Зарегистрироваться

Ask Different — это сайт вопросов и ответов для опытных пользователей оборудования и программного обеспечения Apple.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено 275 раз

У меня есть MacBook Pro 15 дюймов 2015 года выпуска с портом Thunderbolt 2.Я недавно купил монитор Samsung cj791 Thunderbolt 3 (3440 x 1440 при 100 Гц; мощность 85 Вт)

Я планирую подключить монитор к своему Mac с помощью: a) переходника Thunderbolt 3 male to Thunderbolt 2 female и b) обычного кабеля Thunderbolt 2

Это мои вопросы:

  1. Будет ли это вообще работать (я не читал до High Sierra)?
  2. Смогу ли я таким образом разогнаться до 100 Гц при полном разрешении? (В другом сообщении говорилось, что TB 2 работает с 4K при 60 Гц, что соответствует той же скорости передачи данных, но даже немного больше)
  3. Я прочитал подключение 2.0 Возможна ли периферия USB через монитор, поддерживает ли TB 2 еще и пропускную способность USB 3.0?

Спасибо.

Создан 23 ноя.

FynFyn

2533 бронзовых знака

1

Да в целом.Я использую один и тот же адаптер для запуска всевозможных дисплеев USB-C и Thunderbolt 3 от Mac Pro 2013 года, а также MacBook Air и Pro той же эпохи. Вы не получите никакого дополнительного разрешения, чем Mac изначально мог работать с адаптерами, которые поставлялись, когда рассматриваемый Mac был совершенно новым.

Я в восторге от дисплеев 5k, работающих через Thunderbolt 2, и все концентраторы USB и Thunderbolt, которые я тестировал, работают на полной скорости Thunderbolt 2. Поскольку USB-C и 3.0 имеют меньшую скорость, чем Thunderbolt, по моему опыту, все они работают нормально.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
