Блоки питания и их характеристики. Как выбрать блок питания.

Блок питания в широком смысле — это электротехническое устройство, преобразующее электроэнергию сети переменного тока в электроэнергию с необходимыми параметрами (ток, напряжение, частота, форма напряжения), для питания других устройств, требующих эти параметры. То есть блок питания — это преобразователь.

Устройство.

В простейшем классическом варианте блок питания — это трансформатор, понижающий или повышающий переменное напряжение за счет электромагнитной индукции. Если требуется преобразование формы напряжения из переменного (AC) в постоянное (DC) — блок питания AC-DC, то используется выпрямитель напряжения. Также, в классическом блоке питания AC-DC присутствует фильтр пульсаций, создаваемых выпрямителем.

Трансформатор классического блока питания.

Классический вариант во многом оправдан благодаря своей простоте, надежности, доступности компонентов и отсутствию создаваемых радиопомех.

Но из-за большого веса и габаритов, увеличивающихся пропорционально мощности, металлоемкости, а также низкого КПД при стабильном выходном напряжении, классические трансформаторные блоки питания уходят в прошлое. На смену им приходят импульсные блоки питания, о которых подробно и пойдет речь.

Импульсные блоки питания представляют собой инверторную систему, в которой входящее электричество сначала выпрямляется, после преобразуется в ток высокой частоты и определенной скважности с амплитудой прямоугольных импульсов, а потом происходит преобразование трансформатором и пропускание через фильтр низкой частоты. За счет повышения эффективности работы трансформатора с ростом частоты, снижаются требования к габаритам и металлоемкости по сравнению с классическими блоками питания.

Устройство импульсного блока питания.

Импульсные блоки питания получили широкое распространение благодаря ряду достоинств: значительно меньшие габариты и вес при сравнимой мощности; намного более высокий КПД (до 98%), благодаря устойчивости состояния ключевых элементов — потери возникают только при включении или выключении; меньшая стоимость — это стало возможным из-за повсеместного выпуска необходимых конструктивных элементов и разработке транзисторов повышенной мощности;

сравнительная надежность; больший диапазон входных частот и напряжений — импульсный блок питания одинаково стабильно работает в диапазоне от 110 до 250 вольт и при частоте 50-60 Гц, что делает возможным использование техники с импульсными блоками питания повсеместно; безопасность при коротком замыкании.

Справедливости ради стоит сказать, что импульсные блоки питания не лишены минусов — сложность или невозможность ремонта, наличие высокочастотных радиопомех. Благодаря современным технологиям, эти минусы преодолимы, о чем свидетельствует широкое распространение, популярность и востребованность таких блоков на рынке.

Но, благодаря широкому распространению и большому разнообразию импульсных блоков питания в продаже, отличающихся функционально и характеристиками, иногда очень сложно подобрать необходимый. Попробуем разобраться в основных отличиях импульсных блоков, в их характеристиках и особенностях, а также ответим на вопрос: на что нужно обратить внимание, если вы хотите купить блок питания.

Особенности характеристик импульсных блоков питания.

В первую очередь, блоки питания делятся по функциональности преобразования.

Одни блоки питания преобразуют электроэнергию таким образом, что на выходе получается стабилизированное напряжение при необходимой мощности — это AC-DC блоки питания.

Другие преобразуют электроэнергию так, что на выходе получается стабилизированный ток постоянного значения в заданных диапазонах напряжения — это, так называемые, драйверы.

И те и другие блоки питания имеют определенную максимальную выходную мощность. Но, если в первом случае постоянным остается напряжение при возрастании тока в зависимости от мощности потребителей электроэнергии, то во втором случае постоянной остается сила тока, а в зависимости от мощности потребителей меняется напряжение на выходе. Диапазон изменения в драйверах ограничен, поэтому они распространены менее широко. Используются, в основном, в светотехнике, где заранее известны необходимые параметры тока.

Проще говоря, если вам нужен блок питания с необходимым током, например 700мА, при определенной мощности, то вам нужно выбирать драйвер. Если же вам нужен источник питания заданного напряжения и мощности, то нужен AC-DC блок питания.

При подборе блока питания важно учитывать его основные характеристики. С драйверами проще: все, что нужно о них знать, как правило, известно в рамках спецификации потребителя энергии. Встречаются драйверы в основном в составе готовых электротехнических изделий.

Чуть сложнее с AC-DC блоками питания. Современные блоки питания могут иметь различные характеристики выходного напряжения. Как правило, это: 5 вольт, 12 вольт, 24 вольта. Встречаются блоки питания и с другими выходными характеристиками: 3,3 вольта, 18 вольт, 32 вольта и прочие, но они менее распространены в отличие от первых, которые популярны в наружной и интерьерной рекламе и в декоративном освещении. Блоки питания необходимы, в большинстве случаев, для подключения светодиодных модулей, лент, линеек, для питания другой декоративной светотехники.

В зависимости от количества потребляемой электроэнергии и мощности подключаемых потребителей выбирается мощность блока питания. Тут необходимо учитывать, что при включении и выключении характеристики блока нестабильны, а также то, что в процессе работы в ту или иную сторону могут меняться характеристики входного электричества, поэтому блок подбирается с запасом по мощности, который составляет 1,2 — 1,3 от мощности подключаемых потребителей.

Перегрузка блока по мощности может вывести его из строя или приведет к неправильному функционированию.

Другим важным критерием выбора, когда вы собираетесь купить блок питания, является область его использования. Это также актуально для драйверов. Блок может использоваться внутри помещения или на улице. Во втором случае он может быть размещен на стене или на горизонтальной плоскости, в тени или на солнце, может подвергаться, атмосферному воздействию в виде осадков снега и прочего, либо может быть размещен под крышей или козырьком. Все это влияет на то, с какой степенью защиты IP и в каком корпусе выбрать блок питания.

Для внутреннего использования, а также для размещения в закрытых щитках лучшим выбором будут блоки питания с защитой IP20, то есть не влагозащищенные, в защитном кожухе в виде сетки, исключающей прямой контакт с опасными элементами.

При выборе таких блоков питания следует обратить внимание на наличие EMI фильтра — это позволит избежать или свести к минимуму радиочастотные помехи, возникающие при работе блока питания. Иногда производители этим грешат в погоне за конкурентной ценой, поэтому покупая сравнительно недорогой блок питания, стоит уделить внимание этому вопросу.

Также может быть полезным наличие регулировки выходных параметров тока (в случае с драйверами) или напряжения, то есть наличие подстроечного резистора.

Иногда на выбор влияет размер блока питания. В настоящее время можно встретить блоки питания с одинаковыми характеристиками, но с большой разницей в габаритах. Меньшие по габаритам блоки, как правило, имеют в названии определения компакт (compact), слим (slim), экстра-слим (extra-slim). Меньшие габариты достигаются за счет развития технологий — более плотной компоновки и более совершенной элементной базы.

Часто блоки питания с защитой IP20 имеют активное охлаждение в виде вентилятора, работающего постоянно, либо срабатывающего при превышении определенной температуры. Удобством практически всех блоков в корпусах-сетках является достаточное количество винтовых контактов для подключения потребителей.

Для наружного использования нужны влагозащищенные блоки питания. Степень их защиты начинается с IP53. Это так называемые блоки rain proof или блоки с защитой от дождя. Представляют собой компромисс между влагозащищенными блоками и “сетками”, поскольку имеют неизолированные контакты, закрытые лишь крышкой, и должны располагаться только на стене в вертикальном положении. В местах, подверженных осадкам, их размещать не стоит.

Следующие по защищенности блоки питания выполнены в пластиковом или алюминиевом корпусе и могут иметь степень защиты IP66-67. Их можно размещать где угодно, но стоит учитывать, что пластик более подвержен деформации, поэтому в местах с прямым попаданием солнечных лучей блоки в алюминиевом корпусе предпочтительнее. Также блоки в пластиковых корпусах имеют ограничения по мощности: как правило, это максимум 150Вт. Как в варианте с пластиком, так и в варианте с алюминием, блок питания заполнен специальным составом, обеспечивающим герметичность и рассеивающим тепло.

Открытых контактов у влагозащищенных блоков нет, вместо этого используются выводы в виде кабеля. Их может быть несколько для обеспечения необходимого суммарного сечения и удобства монтажа. Выводы подключены к одной силовой шине. Поэтому, при необходимости, они могут быть объединены.

Блоки питания в алюминиевых корпусах также, как и “сетки” могут быть выполнены в размерах compact, slim или extra-slim. Хотя, в зависимости от производителя, название может быть другим. Смысл в том, что это блок меньшего размера.

Покупая блок питания также нужно обращать внимание и на другие особенности. Производители блоков могут предлагать различные варианты защиты, от этого может зависеть цена на блок питания, но тот или иной вариант может быть полезным. У всех современных блоков существует защита от короткого замыкания. Полезной может быть защита от перегрузок, например Mean Well предлагает такую защиту, как Hiccup mode — при возникновении перегрузок блок питания, чтобы избежать перегрева переходит в режим редкой пульсации, пока характеристики перегрузок не придут в норму. В некоторых случаях критичен цвет блока питания — он может быть не обязательно белым или металлическим. Встречаются блоки питания черного цвета — это подойдет для тех мест, где светлый цвет блока бросается в глаза.

Особенностей и характеристик немало, но в них не так сложно разобраться, как кажется на первый взгляд. Зная эти особенности и руководствуясь нужными характеристиками, вы сможете без проблем подобрать и купить блок питания, наилучшим образом подходящий для ваших целей и задач.

Мы предлагаем более шестидесяти моделей блоков питания. При покупке блока питания у нас, мы всегда подробно ответим на все интересующие вас вопросы.

Как Выбрать Блок Питания Для Компьютера — Мощность, Напряжение, Схема Устройства

Блок питания компьютера обеспечивает электропитание всех основных комплектующих компьютера — материнскую плату, процессор, видеокарты, оптические приводы, карт-ридеры, жесткие диски, систему охлаждения и т.д. Поэтому от правильного выбора блока питания зависит стабильная и долговременная работа компьютера. Давайте же узнаем, как правильно подобрать компьютерный блок питания стандарта ATX 12V для станционарного ПК.

Блок питания компьютера с одной стороны, которая выходит наружу из системного блока, имеет основной питающий электрокабель, подключаемый к розетке и тумблер включения питания. С другой, обращенной внутрь, из него выходит множество проводов с различными разъемами для подключения к сети тех или иных устройств.

Расчет мощности блока питания для компьютера (вольтаж)

Основной характеристикой, на которую нужно обращать внимание при выборе блока питания, — его мощность, которая измеряется в ваттах — Вт (w). В данный момент есть блоки питания с разными показателями от 450w, 500w, 600w, 750w и более 1000 Вт. Для каждого компьютера мощность БП рассчитывается отдельно и складывается из потребляемой мощности каждого устройства. Приведу таблицу примерного потребления комплектующих среднего универсального компьютера.

Материнская плата ~ 40 Вт
Процессор ~ 140 Вт
Модуль оперативной памяти ~ 10 Вт
Видеокарта ~ 200 Вт
Жесткий диск ~ 10 Вт
Вентиляторы ~ 5 Вт
Иные комплектующие ~ 50 Вт
Запас мощности (~20%) ~ 70 Вт

Итого, для универсального ПК будет достаточно блока питания с мощностью ~ 500 — 550 Вт
Для небольшого офисного компа без видеокарты подойдет 350 — 400 Вт
Для игрового — 600 Вт и выше

Калькулятор мощности блока питания ПК

Рекомендую классный калькулятор блока питания для компьютера, который поможет определить, какая мощность требуется для выполнения необходимых задач. Переходим по ссылке и рассчитываем

Провода компьютерного блока питания

При выборе блока питания для компьютера обратите внимание на количество разъемов разного стандарта для подключения устройств, а также на съемность кабелей (модульные кабели). На дорогих моделях лишние провода можно отсоединить, чтобы они не мешались в корпусе и не препятствовали циркуляции воздуха для охлаждения. Имеет значения и длина кабелей — при установке блока внизу корпуса ее может не хватить, поэтому лучше, чтобы кабели были от 50 см.

Как узнать, какой блок питания на компьютере — схема устройства разъемов и распиновки

Чтобы узнать, какой блок питания нужен вашему компьютеру, нужно знать его устройство, а главное распиновку и назначения разъемов кабелей. Прежде всего привожу схему:

и еще одну

Основным и самым большим разъемом является питание материнской платы. В зависимости от ее модели, плата питается разными типами коннекторов с различным количеством контактов. Как правило, современные платы имеют разъем 24pin. Однако более старые могут иметь 20-пиновый разъем, соответственно чаще всего блоки питания имеют вилку с разделенными 20+4 pin, чтобы иметь возможность подключать как старые, так и новые модели. Если же эта вилка на БП сделана монолитно, то подключить к старой плате c его уже не получится, так как у него другая распиновка от блока питания компьютера.

Стоит также обратить внимания на распиновку провода для питания процессора. Мощные современные процессоры часто имеют 8-ми пиновый разъем питания. На БП же может иметься как разделенный 8ми контактный (4+4, как на рисунке ниже), так и только 4-pin для более старых плат. В этом нет ничего страшного, если вы подключаете стары БП к новой плате, то для большинства повседневных задач на не самом мощном процессоре хватит и такого небольшого разъема, поэтому его можно смело цеплять к восьмипиновому на системной плате.

Для работы с современными комлектующими желательно иметь побольше разъемов питания SATA, а также Molex для подключения более старых жестких дисков и приводов, работающих с системной платой через шину IDE.

Для подключения видеокарт используется специальный разъем питания PCI-E, имеющий обычно 6+2 пин для старых карт с 6 контактами для старых и 8 для новых. На мощных современных видюхах требуется 2 коннектора по 8 контактов, поэтому при установке двух таких карт — понадобится аж 8 подобных вилок.

При нехватке какого-либо типа разъемов можно использовать многочисленные переходники.

Нагрузка и напряжение блока питания компьютера

Говоря о питании, необходимо обратить внимание на размер максимальной нагрузки по линии напряжения блока питания компьютера +12V — именно по ней запитываются основные компоненты, такие как плата, процессор, видеокарта. Указана она на боковой наклейке на корпусе в разделе DC Output. В приведенном ниже примере максимальная нагрузка по линии +12 Вольт — 600W, то есть в сумме потребляемая мощность основных компонентов компьютера не должна превышать 600 Ватт.

Здесь же обратите внимание на силу тока, которую выдает эта линия (в А — амперах). Очень часто в минимальных требованиях видеокарт указывается минимальная мощность этой линии и сила тока. Если на лейбле блока питания, как на скриншоте выше, указано несколько линий 12V с силой тока меньше, в нашем случае 4 линии по 18А, то чтобы получить общую силу тока, сложите все эти значения. Получим 72А.

Приведу еще один пример наклейки — здесь уже указана общая сила тока по одной линии +12 V — 38 ампер.

На что еще обратить внимание при выборе блока питания для компьютера?

Также при выборе блока питания для персонального компьютера имейте в виду, что современные комплектующие работают с БП стандарта питания ATX 12V версии 2.х, а это означает, что если поставить старый блок питания в новый компьютер, то он работать не будет.

Наличие модуля PFC будет дополнительным плюсом к параметрам современного блока питания. PFC (Power Factor Correction) позволяет корректировать коэффициент мощности и тем самым защищает комплектующие от скачков напряжения в электросети. Он бывает пассивным или активным. Активный используется для мощных блоков, для средних и слабых будет достаточно пассивного.

Не последним параметром является количество и размер вентиляторов на блоке питания. Как правило это 1 большой вентилятор (120х120, 135х135 или 140х140 мм) снизу, но на мощных блоках может также иметься небольшой вентилятор (80х80 или 100х100 мм) на задней панели для дополнительного отвода теплого воздуха из корпуса. Чем больше вентилятор, тем меньше он будет создавать шума при работе. Модели без него или с одним маленьким лучше не приобретать.

Производители блоков питания

Для стабильной работы желательно выбирать блок питания для компьютера от известных и зарекомендовавших себя брендов. Такими на сегодняшний день являются Zalman, CoolerMaster, PowerMan, Thermaltake, Enermax, Corsair, Antec, Chieftec, OCZ, FSP, Enhance, Seasonic. Других фирм БП стоит приобретать с осторожностью.

В заключение статьи — подробные обзоры моделей блоков питания от нескольких популярных производителей

Спасибо!Не помогло

Цены в интернете

Александр

Опытный пользователь и большой любитель WiFi сетей, компьютерной техники, систем видеонаблюдения, беспроводных гаджетов и прочей электроники. Выпускник образовательного центра при МГТУ им. Баумана в Москве. Автор видеокурса «Все секреты Wi-Fi»

Задать вопрос

Как подобрать блок питания для ПК | Главная

Мощность

Эта характеристика сообщает, какую нагрузку сможет запитать устройство. Лучше, когда мощность БП берется с запасом. Первое — всегда есть риск недоучесть какие-то параметры нагрузки. Второе – постоянная работа блока питания на предельных нагрузках определенно плохо скажется на его жизненном цикле.

Чтобы прикинуть мощность сборки, придется покопаться в характеристиках выбранного железа. Сильнее всего БП нагружают процессоры и видеокарты, но лучше не забыть сюда же приплюсовать потребляемую мощность подсветки, накопителей и активного охлаждения, пусть их «вклад» в энергопотребление и незначителен.

Энергопотребление самых прожорливых видеокарт в пиковой нагрузке может достигать целых 300 Вт, а HEDT-процессоров до 250 Вт. Если у вас системный блок с прицелом на разгон процессора и/или видеокарты, нужно накинуть 100-150 Вт мощности для запаса.

Энергопотребление комплектующих нужно сравнивать не с общей мощностью БП на входе, а с мощность по линии 12 В. Именно на нее приходится основная нагрузка. Продвинутые блоки питания способны отдать практически всю мощность по 12 вольтовому каналу.

Для игрового ПК с одной видеокартойПрактически для любого ПК даже с самым быстрым процессором и наиболее мощной видеокартой достаточно блока питания мощностью до 600-650 Вт. Более мощные варианты нужны разве что для систем с несколькими видеокартами. Обычно производители графических ускорителей указывают рекомендуемую мощность блока питания для всей системы.
Для игрового ПК с несколькими видеокартамиМощные блоки питания от 700 Вт пригодятся, если вы обладаете топовой игровой системой с несколькими видеокартами и высокопроизводительным процессором. А уж если добавить еще и разгон комплектующих, то определенно БП нужно брать с запасом.
Для офисного компьютераДля офисной машины с младшим процессором и встроенным видеоядром достаточно любого блока питания от 200 Вт. Современные компьютеры потребляют крайне мало электроэнергии, особенно без серьезной нагрузки.
Форм-фактор
Данный параметр напрямую зависит от модели корпуса системного блока, которую вы присмотрели. Необходимо, чтобы они соответствовали друг другу – подходящий тип БП прописывается в характеристиках корпуса. Блоков питания ATX абсолютное большинство – они встречаются в стандартных корпусах, а различные SFX, Flex-ATX и TFX в компактных, типа Mini-Tower или Desktop.

Некоторые мощные блоки питания ATX идут с удлиненным корпусом, из-за чего могут возникнуть проблемы с их установкой в компактные корпуса ПК.

Кабели и разъемы для подключения комплектующих
Продумывая конфигурацию системника, вы, конечно же предусмотрели – сколько будет процессоров, видеокарт, жестких дисков, их модели, планируется ли в будущем расширение и апгрейд? Значит, можете уверенно ответить на вопрос, какой набор разъемов вам необходим. Осталось только сверить наличие и количество нужных разъемов у рассматриваемой модели БП.
Кроме стандартного разъема 24-pin для подключения в материнскую плату существуют разъемы: 4-pin или 8-pin для питания процессора, PCI-E 6+2-pin для видеокарты, SATA-питание для накопителей, разъемы типа Molex под устаревшие накопители и для других нужд, типа вентиляторов, СВО, реобасов, питания подсветки и так далее.
Отстегивающиеся кабели – удобная опция. Если не планируется использовать все питающие линии, ненужные кабели можно убрать и положить в коробку до лучших времен, чтобы не мешались в системнике.
Для двухпроцессорных системЕсли вы собираете сервер или рабочую станцию на мультипроцессорной конфигурации, то для каждого процессора своя подводка питания, поэтому разъемов CPU 8-pin должно быть как минимум два.
Для нижнего расположения блока питания в корпусеУчитывайте длину кабелей. Часто БП расположен в нижней части системного блока, а провода протянуты за поддоном материнской платы. Особенно это критично для кабеля питания процессора 8-pin. Его длина должна быть не менее 60 см.
Серитификат 80 PLUS
Наклейка на корпусе с этим значением укажет вам на КПД блока питания, или его эффективность работы. У моделей совсем «простых», такая наклейка может вообще отсутствовать. Модели средней и верхней категории могут похвастаться разноцветными наклейками с надписью «80 PLUS»: от белого до платинового цвета. Цветные наклейки идут с уточняющей надписью (по возрастанию — Bronze, Silver, Gold, Platinum, Titanium). Чем выше уровень в этой металлической иерархии, тем выше КПД у устройства. Впрочем, как и цена.
Некоторые блоки питания имеют хороший уровень КПД, но не сертифицируются 80 PLUS. Тем самым производители экономят на сертификации, хотя по электрическим параметрам их модели могут не уступать блокам с заветной наклеечкой. Обычно, такие блоки питания выделяются ценой среди своих собратьев без 80 PLUS.
Сертификат 80 PLUS косвенно влияет на качество блока питания. Ведь чем выше сертификат, тем более качественная и продвинутая у модели схемотехника, а производитель применил при сборке дорогие компоненты с не самыми плохими характеристиками.
Оптимальное решение для среднего компьютераЕсли ваш бюджет ограничен, и вы стоите перед выбором – взять подешевле и помощнее, но менее качественный без сертификата, или подороже и с меньшей мощностью, но с продвинутой сертификацией – лучше отдать предпочтение второму. Во-первых, производители сертифицированных моделей дорожат репутацией и не привирают мощность, а во-вторых, надежность, качество сборки и наличие защит от вечно скачущих параметров сети – довольно серьезные аргументы.
Блок питания без ограниченийЕсли ваш бюджет позволяет выбирать БП без финансовых ограничений, то лучше отдать предпочтение моделям с наилучшим сертификатом 80 PLUS, а уже из этого списка выбирать модель с требуемой мощностью. Хороший БП по сравнению с высокопроизводительными процессором и видеокартой стоит недорого. Экономить на питании в этом случае – последнее дело. 80 PLUS Gold/Platinum/Titanium, максимальная защита, запас по мощности в 25-35%, необходимый набор разъемов – это все рецепт удачного выбора для топовой сборки.
Тип системы охлаждения
Тип СО сообщит вам, насколько шумно работает агрегат. Если модель заявлена с пассивным типом охлаждения – все будет хорошо и тихо, так как вентилятора нет вообще. Если БП выполнен как полупассивная система, то значит, в периоды сверхнагрузок, на больших мощностях, вы услышите работу вентилятора, а на низких он попросту отключен.

Полностью пассивные блоки питания даже с наилучшим КПД редко бывают высокой, больше 600 Вт, мощности. К тому же такие модели расположены в высшем ценовом сегменте

Как выбрать блок питания
Характеристики блоков питания (качество, разъемы), лучшие производители, как рассчитать мощность блока питания в зависимости от остальных комплектующих компьютера.
Блок питания предназначен для снабжения электрическим током всех компонентов компьютера. Он должен быть достаточно мощным и иметь небольшой запас, чтобы компьютер работал стабильно. Кроме того блок питания должен быть качественным, так как от него сильно зависит срок службы всех компонентов компьютера. Сэкономив 10-20$ на покупке качественного блока питания вы рискуете потерять системный блок стоимостью 200-1000$.
Содержание
Содержание
1. Рекомендуемые модели
Для тех у кого нет времени, чтобы прочитать всю статью, я сразу же даю рекомендуемые модели блоков питания с кратким пояснением.
Мощность блока питания выбирается исходя из мощности компьютера, которая в основном зависит от энергопотребления процессора и видеокарты. Также нужно, чтобы блок питания имел сертификат хотя бы 80 Plus Standart. Оптимальными по соотношению цена/качество являются блоки питания Chieftec, Zalman и Thermaltake.
Для офисного компьютера (документы, интернет) вполне достаточно блока питания на 400 Вт, берите самый недорогой Chieftec или Zalman, не ошибетесь.
Блок питания Zalman LE II-ZM400
Для мультимедийного компьютера (фильмы, простые игры) и игрового компьютера начального класса (Core i3 или Ryzen 3 + GTX 1050 Ti) подойдет самый недорогой блок питания на 500-550 Вт от тех же Chieftec или Zalman, он будет иметь запас на случай установки более мощной видеокарты.
Блок питания Chieftec GPE-500S
Для игрового ПК среднего класса (Core i5 или Ryzen 5 + GTX 1060/1070 или RTX 2060) подойдет блок питания 600-650 Вт от Chieftec, если будет сертификат 80 Plus Bronze, то хорошо.
Блок питания Chieftec GPE-600S
Для мощного игрового или профессионального компьютера (Core i7 или Ryzen 7 + GTX 1080 или RTX 2070/2080) лучше взять блок питания мощностью 650-700 Вт от Chieftec или Thermaltake с сертификатом 80 Plus Bronze или Gold.
Блок питания Chieftec CPS-650S
Если вы хотите понять почему я рекомендую именно эти модели, разобраться во всех параметрах блоков питания, то читайте статью дальше.
Программу для расчета необходимой мощности блока питания вы можете скачать в разделе «Ссылки».
2. Блок питания или корпус с блоком питания?
Если вы собираете профессиональный или мощный игровой компьютер, то блок питания рекомендуется выбирать отдельно. Если речь идет об офисном или обычном домашнем компьютере, то можно сэкономить и приобрести хороший корпус в комплекте с блоком питания, о чем речь пойдет в следующей статье.
3. Чем отличается хороший блок питания от плохого
Самые дешевые блоки питания (20-30$) по определению не могут быть хорошими, так как производители в этом случае экономят на всем чем только можно. Такие блоки питания имеют плохие радиаторы и много не распаянных элементов и перемычек на плате.
На этих местах должны быть конденсаторы и дроссели, предназначенные для сглаживания пульсаций напряжения. Именно из-за этих пульсаций происходит преждевременный выход их строя материнской платы, видеокарты, жесткого диска и других компонентов компьютера. Кроме того, такие блоки питания часто имеют маленькие радиаторы, из-за которых происходит перегрев и выход из строя самого блока питания.
Качественный блок питания имеет минимум не распаянных элементов и радиаторы большего размера, что можно заметить по плотности монтажа.
4. Производители блоков питания
Одни из лучших блоков питания производит компания SeaSonic, но они и самые дорогие.
Хорошим качеством зарекомендовали себя блоки питания популярных брендов Thermaltake, Cooler Master, Chieftec. Брак среди них бывает редко.
Не так давно расширили ассортимент блоков питания хорошо известные бренды для энтузиастов Corsair и Zalman. Но самые бюджетные их модели имеют довольно слабую начинку.
Одними из лучших по соотношению цена/качество являются блоки питания AeroCool. В плотную к ним подбирается хорошо зарекомендовавший себя производитель кулеров DeepCool. Если вы не хотите переплачивать за дорогой бренд, но при этом получить качественный блок питания, обратите внимание на эти торговые марки.
Компания FSP производит блоки питания под разными брендами. Но дешевые БП под их собственной торговой маркой я бы не рекомендовал, они часто имеют короткие провода и мало разъемов. Топовые блоки питания FSP неплохи, но при этом стоят уже не дешевле именитых брендов.
Из тех брендов, которые известны в более узких кругах, можно отметить очень качественные и дорогие be quiet!, мощные и надежные Enermax, Fractal Design, чуть более дешевые, но качественные Cougar и хорошие, но недорогие HIPER как бюджетный вариант.
5. Мощность блока питания
Мощность – это основная характеристика блока питания. Мощность блока питания рассчитывается как сумма мощности всех компонентов компьютера + 30% (на пиковые нагрузки).
Для офисного компьютера вполне достаточно минимальной мощности блока питания 400 Ватт. Для мультимедийного компьютера (фильмы, простые игры) лучше взять блок питания на 500-550 Ватт, вдруг вы потом захотите поставить видеокарту. Для игрового компьютера с одной видеокартой желательно установить блок питания мощностью 600-650 Ватт. Для мощного игрового компьютера с несколькими видеокартами может потребоваться блок питания мощностью 750 Ватт и более.
5.1. Расчет мощности блока питания
Вы можете самостоятельно рассчитать мощность необходимого вам блока питания исходя из того сколько потребляет каждый элемент вашего компьютера.
Процессор 25-220 Ватт (уточняйте на сайте продавца или производителя)
Видеокарта 50-300 Ватт (уточняйте на сайте продавца или производителя)
Материнская плата начального класса 50 Ватт, среднего класса 75 Ватт, высокого класса 100 Ватт
Жесткий диск 12 Ватт
SSD-диск 5 Ватт
DVD-привод 35 Ватт
Модуль памяти 3 Ватт
Вентилятор 6 Ватт
Не забудьте добавить к сумме мощностей всех компонентов 30%, это обезопасит вас от неприятных ситуаций.
5.2. Программа для расчета мощности блока питания
Для более удобного расчета мощности блока питания существует прекрасная программа «Power Supply Calculator». Она также позволяет рассчитать необходимую мощность источника бесперебойного питания (ИБП или UPS).
Программа работает на всех версиях Windows с установленным «Microsoft .NET Framework» версии 3.5 или выше, который обычно уже установлен у большинства пользователей. Скачать программу «Power Supply Calculator» и если понадобится «Microsoft .NET Framework» вы можете в конце статьи в разделе «Ссылки».
6. Стандарт ATX
Современные блоки питания имеют стандарт ATX12V. Этот стандарт может быть нескольких версий. Современные блоки питания изготавливаются по стандартам ATX12V 2.3, 2.31, 2.4, которые и рекомендуются к приобретению.
7. Коррекция мощности
Современные блоки питания обладают функцией коррекции мощности (PFC), что позволяет им меньше потреблять энергии и меньше греться. Существует пассивная (PPFC) и активная (APFC) схема коррекции мощности. КПД блоков питания с пассивной коррекцией мощности достигает 70-75%, с активной – 80-95%. Рекомендую приобретать блоки питания с активной коррекцией мощности (APFC).
8. Сертификат 80 PLUS
Качественный блок питания обязательно должен иметь сертификат 80 PLUS. Эти сертификаты бывают разного уровня.
Certified, Standard – блоки питания начального класса
Bronze, Silver – блоки питания среднего класса
Gold – блоки питания высокого класса
Platinum, Titanium – топовые блоки питания
Чем выше уровень сертификата, тем выше качество стабилизации напряжения и другие параметры блока питания. Для офисного, мультимедийного или игрового компьютера среднего класса достаточно обычного сертификата. Для мощного игрового или профессионального компьютера желательно брать блок питания с бронзовым или серебряным сертификатом. Для компьютера с несколькими мощными видеокартами – с золотым или платиновым.
9. Размер вентилятора
Некоторые блоки питания все еще оснащаются вентилятором размером 80 мм.
Современный блок питания должен иметь вентилятор размером 120 или 140 мм.
Рекомендую приобретать блок питания с вентилятором 120 мм, так он меньше шумит, лучше охлаждает и ему легко подобрать замену в случае выхода из строя.
10. Разъемы блока питания
Конфигурацию разъемов блоков питания уточняйте на сайте продавца или производителя.
11. Модульные блоки питания
В модульных блоках питания лишние кабели можно отстегнуть и они не будет мешаться в корпусе. Это удобно, но такие блоки питания стоят несколько дороже.
12. Настройка фильтров в интернет-магазине
Зайдите в раздел «Блоки питания» на сайте продавца.
Выберете рекомендуемых производителей.
Выберете необходимую мощность.
Задайте другие важные для вас параметры: стандарты, сертификаты, разъемы.
Последовательно просматривайте позиции, начиная с более дешевых.
При необходимости уточняйте конфигурацию разъемов и другие недостающие параметры на сайте производителя или другого интернет-магазина.
Покупайте первую подходящую по всем параметрам модель.
Таким образом, вы получите оптимальный по соотношению цена/качество блок питания, удовлетворяющий вашим требованиям за минимально возможную стоимость.
13. Ссылки
По ссылке ниже вы можете скачать программу для расчета мощности блока питания и ИБП (требуется Framework 3.5 или выше).
Если вам понравилась статья, пожалуйста поддержите наш сайт и поделитесь ссылкой на нее в соцсетях
Блок питания Corsair CX650M 650W
Блок питания Thermaltake Smart Pro RGB Bronze 650W
Блок питания Zalman ZM600-GVM 600W
как подобрать наиболее подходящую модель — Intel
Формфактор и параметры кабелей
Как и для большинства компонентов аппаратного обеспечения ПК, существует огромное количество вариантов, определяющих внешний вид блока питания.
При выборе формфактора блока питания необходимо учитывать физический размер устройства. Для большинства пользователей настольных ПК подойдут стандартные блоки питания ATX, но все же убедитесь, что блок подходит для вашего корпуса, проверив соответствующие зазоры.
Если вы являетесь приверженцем ПК малого формфактора (SFF), вам необходимо убедиться в том, что блок питания подходит по габаритам. Существует большое разнообразие размеров блоков питания SFF, например SFX, CFX и др., поэтому убедитесь, что выбран блок питания, подходящий для вашего корпуса, независимо от размера вашего ПК.
Еще одно важное различие в физических характеристиках блоков питания связано с их конструкцией: они бывают модульные или немодульные.
Блок питания работает, преобразуя электроэнергию из розетки и направляя ее к каждому отдельному компоненту системы по различным кабелям. В немодульных источниках питания эти кабели припаяны к печатной плате, то есть вам не придется выбирать кабели, которые будут использоваться в вашей сборке. Все они, даже те, которые не используются, должны будут разместиться в корпусе.
С функциональной точки зрения в этом нет ничего страшного, хотя из-за неудачного расположения проводов может снизиться эффективность воздушного потока, поэтому убедитесь, что эти дополнительные кабели не мешают работе.
С другой стороны, модульные источники питания поставляются без определенных кабелей. Это изменяет процесс установки, так как необходимо подключить каждый кабель к блоку питания и компоненту, на который подается питание, зато появляется возможность оптимизировать систему за счет использования меньшего количества кабелей. Сборка становится более совершенной, устраняются препятствия для воздушного потока. Большинству людей не нужны все разъемы, которые присутствуют у рядового блока питания, что также делает модульные устройства несколько более практичными.
Кроме того, существует третий — промежуточный — вариант с оригинальным названием: полумодульный блок питания. Это действительно так: некоторые наиболее часто используемые кабели подключены к блоку питания, другие вы подсоединяете к нему самостоятельно.
Помните, что для модульных и полумодульных блоков не следует подбирать или использовать кабели других производителей или даже от других моделей того же производителя, если не указано иное. Кабельные наконечники, которые подключаются к компонентам вашей сборки, стандартизированы, в отличие от разъема, подключаемого к блоку питания. Это означает, что у разных производителей могут быть разные соединения. Поэтому следует использовать только те кабели, которые входят в комплект поставки блока питания.
Промышленные блоки питания
Промышленные источники питания применяются для обеспечения электрическим питанием оборудования в промышленном производстве. Промышленные блоки питания имеют различные рабочие параметры в зависимости от питаемого устройства.

Современные модели промышленных блоков питания и преобразователей напряжения
Рынок промышленного оборудования предлагает множество вариантов исполнения источников питания. Подходящую модель можно подобрать практически для каждой конкретной задачи, для любой АСУ ТП, исходя из заданных параметров. Промышленные блоки питания помимо размеров различаются по выходной мощности и току, входному/выходному напряжению.
Выбрать и купить блок питания вы можете в интернет-магазине …
Область применения и решаемые задачи промышленных блоков питания
Современная промышленная автоматика основана на использовании источников питания. Сегодня преобразователи напряжения применяются в каждом технологическом процессе, в котором задействована работа оборудования. Некоторые устройства могут иметь в себе до нескольких десятков промышленных блоков питания.
Основная функция промышленных источников питания – преобразование электроэнергии по заявленным параметрам. Кроме этого, устройство решает следующие задачи:
передача мощности,
преобразование формы и/или величины напряжения,
стабилизация напряжения и тока,
защита оборудования от перегрузок сети и многие другие.
Преимущества и недостатки использования промышленных источников питания
Современный рынок промышленных блоков питания предлагает два основных вида оборудования.
1. Трансформаторные (линейные) источники питания
Данный вариант отличает простая конструкция и высокая надежность работы. Оборудование не создает радиопомех. Важным преимуществом является легкость обслуживания и доступность всех элементов оборудования.
Но при всех своих плюсах, линейный промышленный блок питания сегодня является практически устаревшим оборудованием и постепенно вытесняется другими вариантами преобразователей напряжения. Минусом выбора такого варианта источника питания является его стоимость, габариты оборудования и невысокий КПД.
2. Источники питания импульсного типа
Преобразователи напряжения в импульсном варианте являются более современным оборудованием и применяются в производственных процессах гораздо чаще. Импульсные источники питания отличает ряд преимуществ:
меньший размер и вес при одинаковых показателях передаваемой мощности,
более высокий КПД,
меньшая стоимость,
высокая надежность оборудования,
встроенные цепи защиты,
большой выбор необходимых параметров.
В принцип работы промышленного импульсного блока питания заложена постоянная генерация высокочастотных помех, что может стать ограничением в выборе оборудования.
Как работают промышленные источники питания

Принцип работы источников питания линейного типа достаточно прост. Типичная схема основана на понижающем трансформаторе, работающем от сетевого напряжения. Из трансформатора ток попадает на выпрямитель – переменное напряжение преобразуется в постоянное. Далее установлен фильтр, чаще всего это конденсатор большой емкости. Элементы устройства, в зависимости от характеристик, могут быть видоизменены, сохраняя при этом общую схему.
Промышленный блок питания импульсного типа основан на инверторе. Сначала происходит выпрямление входного напряжения. С помощью преобразователя напряжения выдается переменный ток с необходимыми показателями. В зависимости от варианта работы импульсного источника питания, выходное напряжение может подаваться на трансформатор или выходной фильтр нижних частот. Как правило, используются малогабаритные трансформаторы.
Выбрать и купить промышленный блок питания вы можете в интернет-магазине РусАвтоматизация …
Европейское качество
по выгодной цене
Лучшее решение
для агрессивных сред
Новости
15
02. 21
ПЛК Delta AS работает — вы отдыхаете!
11
02.21
За качество отвечаем!
08
02.21
Недорогая защита дорогостоящего оборудования
04
02.21
Главное вовремя остановиться
01
02.21
Нет предела совершенству

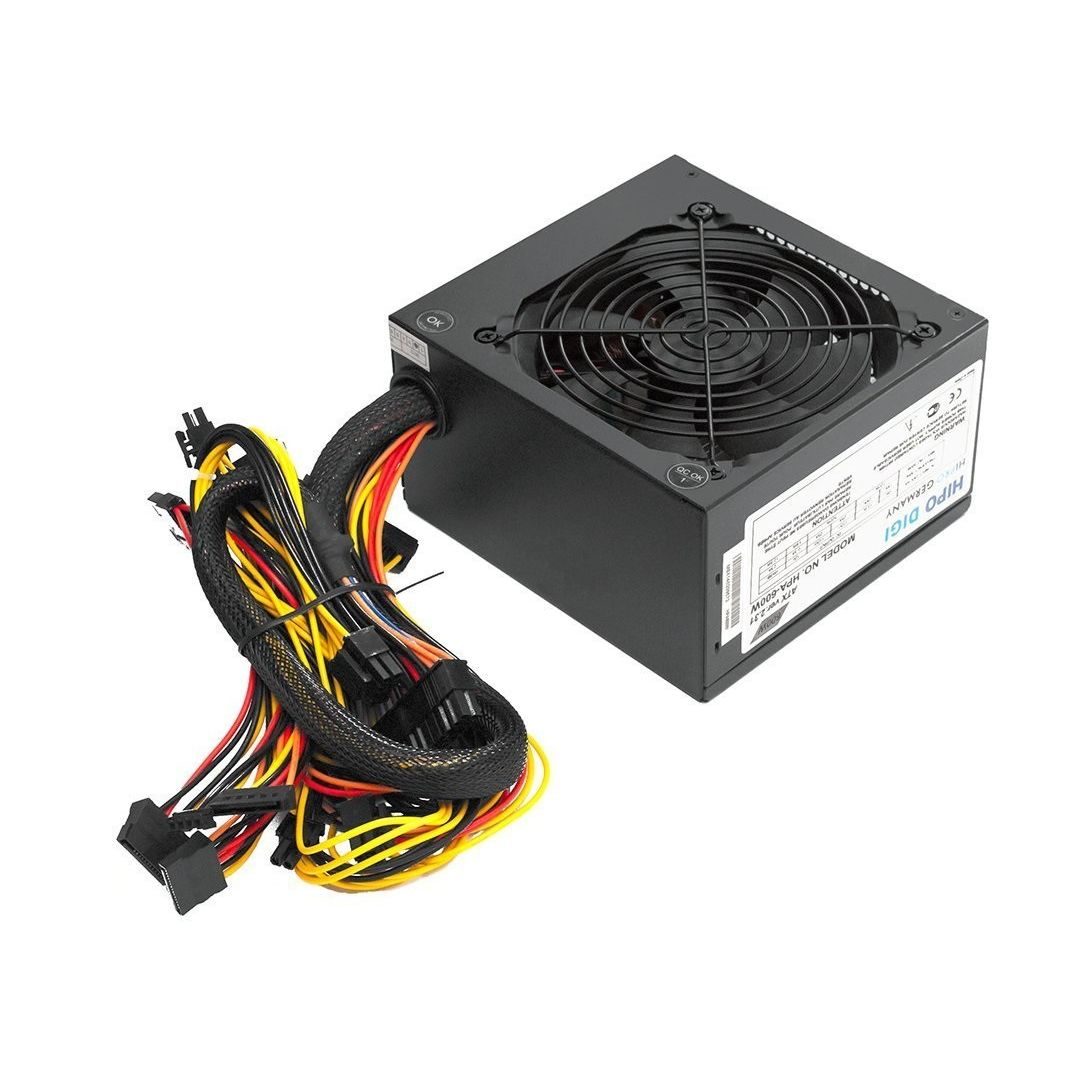

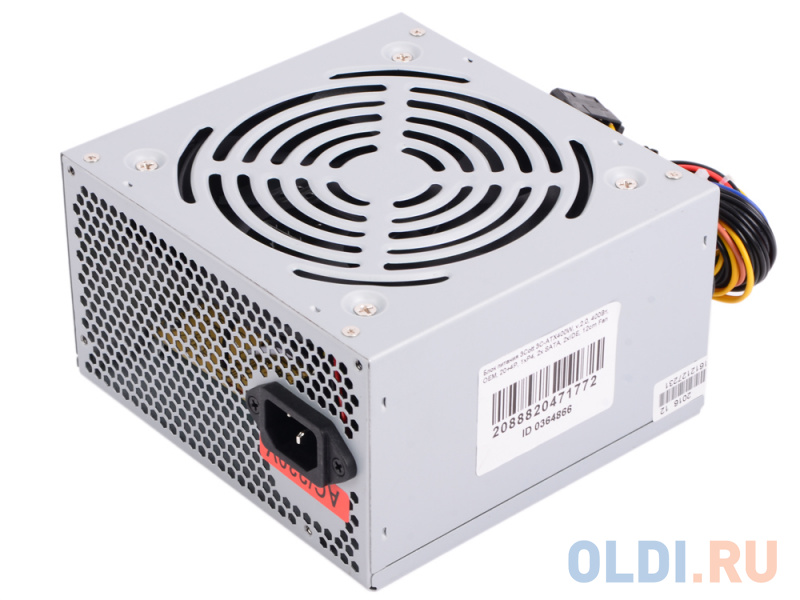

Как подобрать компьютерный блок питания.
Полное руководство
Что такое блок питания компьютера?
Блоки питания компьютера являются сердцем компьютера — они обеспечивают электричеством все компоненты компьютера, такие как процессор, материнская плата, память, видеокарта, а также жесткие диски или накопители. Они преобразуют ток, подаваемый от сети переменного тока. Однако многие пользователи не относятся к выбору правильного блока питания компьютера слишком серьезно. Вероятно, это связано с тем, что покупка более качественного (не обязательно более дорогого) блока питания не увеличивает производительность и не обогащает (обычно) компьютер какими-либо дополнительными функциями.
Правда, однако, заключается в том, что блок питания является чрезвычайно важной частью компьютера, так как каждая другая часть поддерживает «жизнь»сего компьютера. Кроме того, высокопроизводительные компьютерные блоки питания обеспечивают компонентам длительную и бесперебойную работу. С другой стороны, большинство сбоев и проблем с использованием оборудования являются результатом использования перегруженных или некачественных источников питания. Например, использование неправильных источников питания является причиной большинства случайных перезагрузок, приостановок или ошибок при отображении изображения.
Зная, насколько важен блок питания, стоит купить все компоненты, чтобы определить, какой блок питания будет лучшим для вашего устройства (конечно, если говорить о настольных ПК). Выбор источника питания не ограничивается поиском источника питания с большим количеством ватт / ампер на шильдике, но об этом позже.
Типы блоков питания компьютеров и стандарты.
Как и в случае с материнскими платами и корпусами компьютеров, также в случае блоков питания важны стандарты, размеры, типы и количество разъемов, табличка с паспортными данными и многое другое. Зачастую даже кажущиеся незначительными различия между моделями на самом деле оказываются настолько важными, что они могут определить, будет ли блок питания элементом, о котором можно забыть на долгие годы, или причиной нестабильности и проблем с компьютером, на котором он установлен.
Спецификация ATX
Хотя до настоящего времени спецификации AT использовались, но теперь эти источники питания ушли в забвение. Поэтому мы будем иметь дело со спецификацией, которая определенно более своевременна — стандартом ATX 🙂 А точнее, это более новая редакция стандарта ATX, поскольку в этот момент стандарты в версиях ниже 2.03 также постепенно перестают использоваться производителями.
Основные различия между стандартами AT и ATX:
ATX предоставляет дополнительную линию + 3,3 В
ATX использует один 20-контактный разъем ATX12V для подключения к материнской плате (или 24-контактный разъем в более новых версиях, но на самом деле это 20-контактный разъем + 4 дополнительных)
ATX позволяет выключить компьютер с помощью так называемого кнопка «soft-off» (нажмите кнопку на корпусе, и это не приведет к немедленному отключению питания, но, например, к запуску процедуры, закрывающей операционную систему)
ATX12V
На данный момент стандарт ATX12V является, пожалуй, самым важным из стандартов при выборе блока питания компьютера. Существует несколько разных версий этого стандарта, различия между ними могут быть радикальными. Например, стандарт v1.0 добавлен к первоначальной стандартной поддержке штекера ATX12V, подающего дополнительное напряжение +12 В, для обеспечения соответствующего количества тока, подаваемого на процессор, и 6-контактного штекера, обеспечивающего дополнительное питание на линиях + 3,3 В и + 5 В. Версия ATX12V v1.3 добавила стандарт SATA (15-контактный) к вышесказанному.
Еще одной очень важной вехой стала версия 2.0, в которой было внесено изменение в стандарт питания материнской платы, изменилось количество основных штепсельных разъемов, питающих плату, с 20 на 24-контактный, и был удален дополнительный 6-штырьковый разъем AUX, представленный ранее. Кроме того, версия 2.0 установила ограничение для отдельных линий питания + 12 В (+ 12 В разделено на две линии: + 12 В1 и + 12 В 2). Позже появились новые версии ATX12V v2.1, v2.2, v2.3, v2.31, v2.4, которые постепенно увеличивали требования к эффективности и вынуждали вносить некоторые другие незначительные изменения. Все блоки питания компьютеров, соответствующие стандарту ATX12V, имеют те же размеры, что и стандарты, установленные стандартом ATX.
EPS12V
Стандарт EPS12V, в дополнение к стандартному плагину ATX12V, также требует 8-контактный разъем для питания процессора. (Примечание: это не единственное различие между вышеупомянутыми стандартами, но для большинства ПК достаточно упрощения). Стандарт EPS12V изначально был разработан для серверных решений, но растущее число высокотехнологичных решений в мире настольных ПК привело к адаптации этого стандарта к материнским платам и блокам питания, доступным для среднего потребителя.

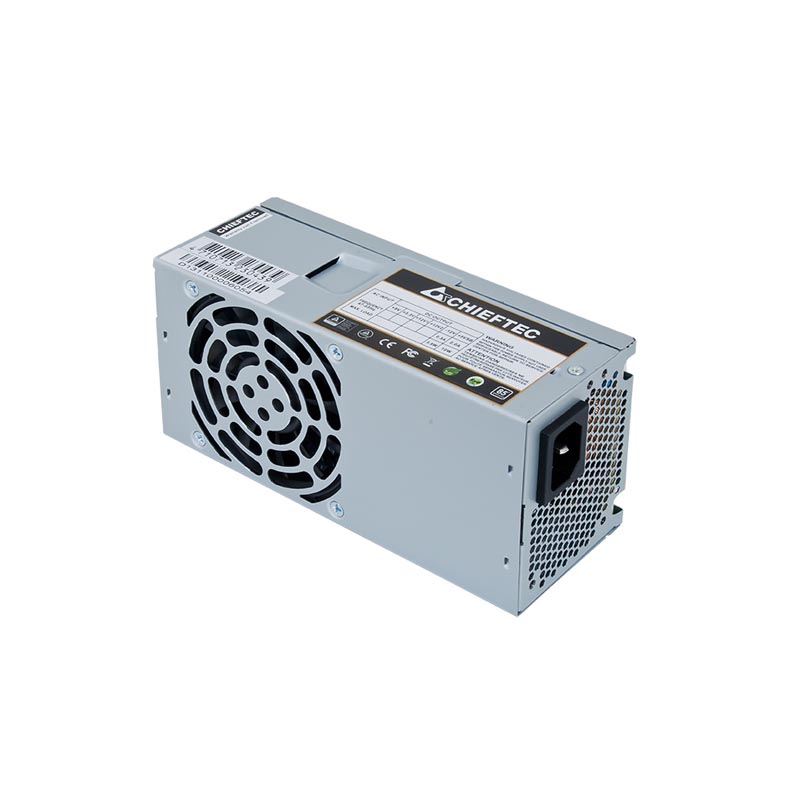

SFX
Малый форм-фактор (SFF — стандарт для малых ПК) — термин, используемый для описания большой группы небольших компьютерных блоков питания, таких как SFX12V (SFX также SFF), CFX12V (компактные блоки питания), LFX12V (блоки питания низкопрофильные) и TFX12V (узкие источники питания). Таким образом, SFF определит группу блоков питания, которые меньше по размеру, чем стандарт ATX.
SFX-L
Новинкой в этой теме является версия SFX-L, которая является ответом на повышенный уровень шума, вызванный использованием небольших вентиляторов в источниках питания SFX. Если источник питания SFX имеет глубину 100 мм, он ограничен с точки зрения максимального диаметра вентилятора до 80 мм. К сожалению, это неотъемлемое ограничение способности рассеивать тепло при максимальной загрузке компьютера. Это сделало невозможным поддерживать удовлетворительно тихую работу. Имея это в виду, SilverStone выпустила «расширенный» вариант блоков питания SFX под названием SFX-L. С добавлением 30-миллиметровых источников питания SFX-L имеют достаточно большие внутренние пространства, которые позволяют устанавливать вентилятор диаметром 120 мм.
О чем стоит помнить при покупке блока питания?
Большинство из нас, выбирая правильный источник питания для себя, руководствуются главным образом одним параметром — его мощностью. Соответственно, мы обычно оцениваем источники питания, рассматривая только этот параметр. Оказывается, это не то, что нужно делать при выборе оптимального блока питания для нашего устройства. Почему? Об этом позже в этом разделе.
Максимальная мощность
Источники питания обычно различаются (между отдельными моделями данной серии или в целом), добавляя к их конструкции максимальную мощность, которую они могут дать. Это значение не только само по себе является числом, но и дает нам как таковое (при условии, что производитель блока питания заслуживает доверия) представление о том, сколько и каких устройств блок питания способен правильно питать. Тем не менее, значение, определяемое максимальной мощностью, не может сказать нам, сможет ли продукт подавать питание на наш аппарат. Это связано с тем, что максимальная мощность делится на каждую из линий электропередачи. На сегодняшний день самое важное напряжение питания компьютера составляет + 12В. Видеокарты, процессоры и т. д. питаются от него.
В соответствии с последними тенденциями источник питания должен обеспечивать нагрузку вышеупомянутого линия не менее 18 А (А), 24 А с видеокартой среднего размера и 34 А, если видеокарты подключены в Sli / Crossfire. Очевидно, что нагрузочные способности, которые были упомянуты ранее, относятся к общей нагрузочной способности всех линий + 12 В, которая обычно указана на паспортной табличке источника питания и не обязательно представляет собой сумму нагрузочной способности каждой линии + 12 В. Например: блок питания имеет две линии + 12В — + 12В1: 18А и + 12В2: 16А — после добавления емкости этих линий мы получаем 34А, но это не является синонимом общей нагрузочной способности + 12В, потому что это может быть, например, 30А.
Если вы намерены, дорогой клиент, установить карты, вставив их в SLI / Crossfire, убедитесь, что линия (e) + 12В может быть обеспечить 34А. Стоит отметить, что различные блоки питания помечены по-разному — в некоторых вы сможете читывать максимальную силу тока (количество ампер [A]) для отдельных линий + 12 В, для других — полную силу тока в линии + 12 В, а для других максимальную мощность (например, 396 Вт, что дает 396 Вт / 12 В = 33 А).
Непрерывная и пиковая мощность
Непрерывная и пиковая мощность — две совершенно разных параметра. Непрерывная мощность сообщает нам, какую мощность блок питания может выдавать ватт за любой промежуток времени при определенных условиях (например, при 25 или 40 градусах Цельсия), в то время как пиковая мощность определяет мощность, которую ИБП может выдавать в течение короткого (например, 15 секунд) периода времени.
Типы разъемов в источниках питания
Разъемы, предлагаемые данным источником питания, четко определяют, какие типы устройств могут быть подключены к нему. Поэтому очень важно выбирать источник питания таким образом, чтобы разъемы (их тип и количество) соответствовали разъемам, к которым подключены устройства. Основной разъем используется для питания материнской платы. Существует два типа разъемов: 20 и 24-контактный. Как было описано в предыдущем разделе, 24-контактный разъем был реализован со спецификацией ATX12V v2.0, и на сегодняшний день практически все продаваемые материнские платы имеют именно такой стандарт. Кстати, стоит упомянуть, что большинство материнских плат, которые имеют 24-контактный разъем, также будут работать после соответствующего подключения 20-контактного разъема.
Кроме того, чтобы обеспечить совместимость со старыми материнскими платами (20-контактный разъем), некоторые из блоков питания оснащены отключенным 24-контактным разъемом, так что подключаются только 20-контактные разъемы, а оставшаяся 4-контактная часть остается не подключенной (ВАЖНО: Однако учтите, что 4-контактная оставшаяся часть ни в коем случае не эквивалентна 4-контактному дополнительному источнику питания процессора, который имеет два желтых провода и два черных провода!). Также стоит отметить, что есть адаптеры для подключения 24-контактного разъема к 20-контактной плате.
В дополнение к разъему, описанному выше, есть также 4 или 8-контактный разъем, который популярен в современных материнских платах, который обеспечивает дополнительное питание процессора. Если у нас есть 8-контактный разъем, в случае многих основных плат мы можем подключить к нему 4-контактный разъем, вставив наконечник в соответствующую часть.
Существующие адаптеры
Разъемы, описанные выше, составляют только одну часть различной проводки, поставляемой с источниками питания. Кроме того, есть также шнуры питания: FDD (он же маленький Molex), PCI-E 6-контактный, PEG 8-контактный, Molex 4-контактный (HDD, оптические приводы, вентиляторы, катоды и масса другого оборудования), SATA и иногда 3 или 4-контактные разъемы для вентиляторов (обычно вращение контролируется источником питания).
Molex 4-контактный (он же Molex) — очень хорошо всем известный четырехконтактный, почти прямоугольный разъем; позволяет подключать диски IDE, оптические приводы старого типа, детали вентиляторов, катоды, контроллеры вращения и многие другие компоненты.
Floppy 4-pin (FDD) — используется для подключения дисковода гибких дисков (4-pin).
6-контактный PCI-Express используется для подключения графических карт, требующих дополнительного питания (карты с 4-контактными разъемами Molex редки) (6-контактный).
PEG 8-контактный — это стандарт используется новейшими и очень требовательными графическими картами (8-контактный). Его можно обнаружить часто в форме отсоединенного 8-контактного разъема Peg / 6-контактного разъема PCI-E.
Serial-ATA — это разъем, используемый жесткими дисками нового поколения — Serial-ATA (15-контактный). В настоящее время это один из наиболее часто используемых разъемов в источниках питания.
Обычно используемые адаптеры: 4-контактный Molex -> 6-контактный PCI-E, 4-контактный Molex -> 4-контактный гибкий, 4-контактный Molex -> S-ATA, S-ATA -> 4-контактный Molex, PCI-E 6-контактный -> PEG 8-контактный, Molex 4-контактный -> PEG 8-контактный, Molex 4-контактный -> Molex 3-контактный (вентилятор).
При покупке убедитесь, что источник питания, который вы хотите приобрести, имеет правильные типы и количество разъемов. Однако, если вы уже совершили покупку, а количество или тип плагинов оказались неверными, помните, что вы всегда можете попытаться решить проблему с разветвителями или адаптерами.
Самые популярные адаптеры:
ATX 20-контактный для ATX 24-контактный
ATX12V 4-контактный для EPS12V 8-контактный
ATX 24-контактный в ATX 20-контактный
EPS12V 8-контактный для ATX12V 4-контактный
SATA 15-контактный на PCIe 6-контактный
PCIe 6 выводов для PCIe 8 выводов
PCIe 8-контактный для PCIe 6-контактный
2 x 4-контактный разъем Molex для PCIe 6-контактный
2 x Molex 4-контактный для PCIe 8-контактный
Molex 4-контактный в Molex 3-контактный
Система PFC в источниках питания
PFC (Power Correction Factor) — это метод, который позволяет нейтрализовать нежелательные эффекты, вызванные электрическими зарядами (реактивной мощностью), которые составляют коэффициент мощности (PF) — коэффициент, который является долей в знаменателе с активной мощностью. Стоит отметить, что на самом деле считается только активная мощность, потому что она способна «делать» работу. Подводя итог, можно сказать, что чем выше коэффициент мощности (PF), тем большую мощность может обеспечить ИБП для преобразования входного тока в полезную мощность.
Для домашних пользователей (домашних хозяйств, компаний) плата, взимаемая поставщиком энергии, рассчитывается на основе активной мощности (только для фабрик рассчет идет на основе реактивной мощности), поэтому значение PF напрямую не влияет на счета за электроэнергию. Однако не сказано, что ПФ не в счет. Почему? Поскольку, глядя на проблему PF более широко, оказывается, что чем лучше коэффициент, тем меньше потери мощности и, следовательно, тем меньше вред окружающей среде!
Эффективность компьютерных блоков питания
Эффективность источников питания — это тоже очень важный вопрос, который, в отличие от PFC, напрямую отражается на счетах за электроэнергию. Почему это происходит? Что ж, дело очень простое: эффективность источника питания (обычно выражается в процентах) определяет, сколько энергии из розетки преобразуется в энергию, которая затем собирается нашим компьютером, и сколько в тепловой энергии. Например, предположим, у нас есть компьютер, который потребляет 300 Вт энергии. Блок питания с КПД 85% будет потреблять из сети 353 Вт, а блок питания более старого типа с КПД 70% потребует 428 Вт.
Разница составляет около 75 Вт. Легко видеть, что эти 75 Вт после 13 часов и 20 минут дадут дополнительно дают 1 кВт-ч на счет. Если в течение этого времени компьютер работает ежедневно, то через месяц он дает примерно на 30 кВт-ч больше. Кроме того, примечательным преимуществом высокоэффективного источника питания является то, что меньшее выделение тепла позволяет снизить скорость вращения вентилятора. Это, в
свою очередь, обеспечивает более тихую работу источника питания и меньшую выработку тепла. Кроме того, более низкая температура внутри блока питания также обеспечивает более длительную и бесперебойную работу блока питания. Существующие в настоящее время уровни эффективности ECOVA: 80Plus, 80Plus 230V, 80Plus Bronze, 80Plus Silver, 80Plus Gold, 80Plus Platinum, 80Plus Titanium.
Вентиляция
Нет блока питания, произведенного в настоящее время, который имеет 100% эффективности. Это означает, что тепловая энергия, генерируемая во время работы, должна рассеиваться. Для этого используются системы, построенные из радиаторов и одного или нескольких вентиляторов (за исключением пассивных источников питания, которые приспособлены для работы при более высоких температурах и дополнительно используют корпус в качестве дополнительного радиатора).
Уровень шума источников питания
Снижение шума, создаваемого электронными устройствами, всегда было большой проблемой. Поэтому производители блоков питания стараются использовать самые лучшие и современные решения, чтобы свести его к минимуму. Используются большие вентиляторы с низкими оборотами (об / мин — число оборотов в минуту), регулируемые дополнительно путем контроля нагрузки или температуры, удлиненных радиаторов и других систем для обеспечения минимально возможного охлаждения. Как упоминалось ранее, существуют также пассивные источники питания, в которых единственный шум вызван электроникой, содержащейся в корпусе источника питания.
К сожалению, однако, из-за ограниченных возможностей рассеивания генерируемого тепла, мощность таких источников питания очень ограничена (хотя на самом деле современные блоки питания способны удовлетворить действительно требовательные конфигурации). На данный момент будущее в области шумоподавления будет заключаться в изменении в электропитании вентиляторов с традиционного управления уровнем напряжения на систему ШИМ. Такое решение впервые было представлено компанией Enermax в блоках питания Modu82 + и Pro82 +. Использование больших вентиляторов в сочетании с большими радиаторами и высокой эффективностью позволяют лучшим источникам питания работать полупассивно.
Съемные кабели
Съемных кабельных систем много, сколько производителей. Все эти системы, однако, объединяют одно — возможность выбирать, какие провода понадобятся при подключении компонентов, а какие могут оставаться в коробке (чаще всего, кроме жгута электропитания, идущего к материнской плате, которые нужны практически каждому пользователю). Первое, неоспоримое преимущество наличия блока питания со съемными кабелями — это безупречный порядок, преобладающий в корпусе. Насколько важен он знает всех, кому приходилось вносить изменения, иногда довольно жесткие.
Однако этот порядок имеет еще одно важное преимущество — обеспечивает плавный поток воздуха и, следовательно, лучшее охлаждение (тише или эффективнее). Примечание. Существуют также системы, позволяющие подключать кабели — чаще всего на липучках. Хотя кабели все еще находятся в корпусе, они больше не «просто где-нибудь» и не занимают столько места.
Поддержка SLI / Crossfire
Компьютерам, оснащенным системами SLI или Crossfire, обычно требуется больше энергии, поскольку они должны питать две или более видеокарты — чаще всего карты высокого класса, которые, как мы знаем, потребляют неограниченную мощность;) Поэтому многие блоки питания готовы к работе в режиме SLI или Crossfire. Это означает, что данный источник питания соответствует требованиям, установленным для устройств, которые должны иметь возможность питания компьютера с несколькими картами без каких-либо проблем.
Безопасность
Спецификация ATX заставляет производителей блоков питания использовать ряд средств защиты, даже если такая информация не указана на упаковке.
Эти гарантии включают в себя:
Защита от перегрузки по току (Защита от перегрузки по току — IOP)
У них есть даже самые дешевые источники питания, потому что под этой загадочной концепцией находится хорошо известный предохранитель (керамический или флюсовый). Его задача — защитить источник питания (и, следовательно, компьютер) от коротких замыканий и перенапряжений в электросети.
Защита от перенапряжения (OVP)
Защита от перенапряжения отключает электропитание, когда выходное напряжение превышает указанный диапазон, значительно превышая напряжение, которое теоретически должно быть задано данной линией. Эта защита чрезвычайно важна, потому что слишком высокое напряжение может легко повредить, как чувствительные компоненты, подключенные к источнику питания.
Защита от короткого замыкания (SCP)
Целью защиты от короткого замыкания является отключение источника питания в том случае, если выходное сопротивление будет ниже 0,1 Ом. Источник питания должен отключиться в тот момент, когда линии + 3,3 В, + 5 В или + 12 В находятся рядом с любой другой линией. Кроме того, линии + 12V1 и + 12V2 должны иметь независимую защиту от короткого замыкания и перегрузки. Короткое замыкание между каждой линией и линией + 5 В не может повредить источник питания.
Защита от перегрузки / перегрузки по току — OLP / OCP
Функции безопасности аналогичны функциям защиты от перенапряжения. Отключает питание, когда ток (OCP) или мощность (OLP) слишком велики. Хорошим примером, когда возникают условия, которые активируют эту защиту, является слишком большая нагрузка на источник питания.
Защита от перегрева
Источник питания может иметь датчик температуры, который отключит источник питания в случае перегрева. Перегрев обычно вызывается отказом вентилятора или перегрузкой блока питания. Он устанавливается практически в каждом блоке питания.

Чего вы можете ожидать от блоков питания нового поколения?
DAQ System обеспечивает соответствие ASIL-D системам управления батареями электромобилей

14-канальная высоковольтная система сбора данных ASIL-D MAX17852 от Maxim Integrated Products обеспечивает высочайший уровень безопасности по напряжению, ток, температура и связь, а также уменьшенная занимаемая площадь и стоимость решения. Разработанный для интеграции в электромобили, гибридные электромобили и другие транспортные системы, он может использоваться для интеллектуальных распределительных коробок и автомобильных аккумуляторных систем с напряжением от 48 до 400 В и выше.
MAX17852 построен с точностью и функциями, которые необходимы OEM-производителям и производителям электромобилей для проектирования своих систем в соответствии с высочайшими стандартами ASIL-D. Однокристальное решение требует на 16% меньше места на плате и на 20% меньше стоимости спецификации, чем дискретное решение.
Благодаря своей высокой точности измерения с точной временной синхронизацией, ИС может измерять напряжение ячейки в пределах ± 0,45 мВ при комнатной температуре и с максимальной погрешностью ± 2 мВ в диапазоне температур от 5 до 40 ° C.Кроме того, с диапазоном измерения тока усилителя ± 300 мВ, максимальным коэффициентом усиления 256 и максимальной погрешностью усиления измерения тока 0,3%, MAX17852 предоставляет быстрые и точные данные для расчета управления питанием, состояния работоспособности и состояния. заряда.
14-канальная система сбора данных с аккумулятором включает в себя усилитель считывания тока, чтобы обеспечить получение информации о токе синхронно с напряжением и температурой элемента. MAX17852 позволяет использовать как датчик Холла, так и шунтирующие резисторы в качестве чувствительных компонентов.
Наличие и цены
Чтобы заказать MAX17852 или узнать больше, нажмите здесь.
Восстанавливаемый предохранитель eFuse с регулируемой защитой от перенапряжения и возможностью маркировки

Компания Toshiba Electronics Europe добавила TCKE712BNL в свое семейство усовершенствованных микросхем eFuse. Обладая сопротивлением в открытом состоянии 53 мОм и временем срабатывания всего 320 нс, TCKE712BNL охватывает диапазон входного напряжения от 4,4 до 13,2 В. Это новое устройство предназначено для широкого спектра различных товаров бытовой электроники, включая камеры, беспроводные чистящие средства и электроинструменты, роботы-уборщики, серверы, интеллектуальные колонки, термостаты и беспроводные зарядные устройства.
Электронные предохранители отличаются от обычных предохранителей со стеклянной трубкой и микросхемой, которые обеспечивают однократную защиту от недопустимых условий. Они предназначены для защиты цепей во время повторяющихся событий превышения лимита, после которых они автоматически сбрасываются внутренним логическим сигналом. Электронные предохранители также обладают гораздо более быстрым откликом и могут предлагать дополнительные встроенные функции защиты.
Например, можно запрограммировать порог перенапряжения TCKE712BNL в соответствии с требованиями конкретного приложения.Он также предлагает программируемые механизмы защиты от перегрузки по току (также регулируемой), перегрева и короткого замыкания. И, в отличие от пассивных устройств, он включает функцию флага, которая передает внешний сигнал, который можно использовать для предупреждения инженеров о возможных неисправностях в конструкции схемы. Функция флага также имеет функцию блокировки обратного тока, которая позволяет использовать устройство в мультиплексных системах.
TCKE712BNL eFuse поставляется в компактном корпусе WSON10 размером 3,00 × 3.00 мм. Для получения дополнительной информации посетите страницу продукта TCKE712BNL.
«Гибридные» IGBT-транзисторы на 650 В оснащены совместно упакованным диодом с барьером Шоттки для повышения эффективности

Новое семейство гибридных IGBT-транзисторов, разработанных Infineon Technologies, объединяет ключевые преимущества 650-V TRENCHSTOP 5 IGBT. технология и униполярная структура совместно упакованного SiC-диода с барьером Шоттки. Члены нового семейства продуктов CoolSiC предлагают превосходные частоты переключения и сниженные потери переключения, что делает их подходящими для преобразователей мощности постоянного тока и приложений коррекции коэффициента мощности (PFC).Это включает в себя инфраструктуру для зарядки аккумуляторов, решения для хранения энергии, фотоэлектрические инверторы и источники бесперебойного питания (ИБП), а также импульсные источники питания для серверов и телекоммуникаций (SMPS).
Гибридные IGBT могут использоваться в качестве замены для транзисторов TRENCHSTOP 5 IGBT, что позволяет повысить эффективность на 0,1% для каждой частоты переключения 10 кГц без усилий по изменению конструкции. Совместно упакованные, свободно вращающиеся SiC диоды Шоттки могут быстро переключаться без сильных колебаний и риска паразитного включения, что позволяет им обеспечивать улучшенную электромагнитную совместимость и надежность системы.
Например, гибридные IGBT CoolSiC демонстрируют значительное снижение коммутационных потерь при практически неизменных значениях dV / dt и di / dt. Они предлагают сокращение E _на до 60% и снижение E _на на 30% по сравнению со стандартным кремниевым диодом. В качестве альтернативы, частота коммутации может быть увеличена, по крайней мере, на 40% при неизменных требованиях к выходной мощности, что позволяет использовать более дешевые пассивные компоненты меньшего размера.
Гибридный диод Infineon CoolSiC с дополнительным корпусом Кельвина.
Семейство дискретных IGBT-транзисторов CoolSiC Hybrid включает в себя 5 сверхбыстрых IGBT-транзисторов TRENCHSTOP на 40, 50 и 75 А, 650 В, укомплектованных совместно с диодами CoolSiC Gen 6 с половинным номиналом или среднескоростными IGBT-транзисторами S5. — комплектуется диодами CoolSiC Gen 6 с полным номиналом. Разработчики могут выбирать между корпусом эмиттера Кельвина TO-247-3 или TO-247-4. Четвертый вывод корпуса эмиттера Кельвина позволяет использовать контур управления затвор-эмиттер со сверхнизкой индуктивностью и снижает общие коммутационные потери.
Дополнительную информацию можно найти на сайте www.infineon.com/coolsic-hybrid-discretes.
Недорогие датчики повышают точность оценочной платы для счетчиков энергии, гальваническую развязку

Компания STMicroelectronics представила новую оценочную плату, предназначенную для ускорения разработки экономичных трехфазных ваттметров переменного тока, соответствующих самым строгим международным стандартам для качество и точность. Эталонная конструкция включает недорогие электромагнитно-невосприимчивые шунтирующие датчики и передовую технологию гальванической развязки, обеспечивающую превосходную надежность и надежность.Его также можно использовать в качестве основы для приложений, выходящих за рамки учета коммунальных услуг, таких как зарядка электромобилей, серверы и солнечные инверторы.
Оценочная плата EVALSTPM-3PHISO сочетает в себе интерфейсную ИС высокоточного измерения STPMS2 и усовершенствованный цифровой изолятор STISO621 с настраиваемой прошивкой под ключ, работающей на микроконтроллере STM32, для вычисления метрологических данных и данных о качестве электроэнергии. Схема датчиков и компоновка печатной платы оптимизированы для обеспечения устойчивости к электромагнитным помехам и высокого отношения сигнал / шум для высокоточных измерений и вычислений постобработки.
STPMS2 — это двухканальный 24-битный сигма-дельта-модулятор второго порядка, который измеряет напряжение и ток для каждой фазы с помощью встроенного делителя напряжения и шунтирующего датчика тока. Затем он выполняет передискретизацию сигнала с использованием синхронизированных тактовых импульсов 4 МГц, распределяемых микроконтроллером, и мультиплексирует потоки сигма-дельта-битов напряжения и тока на одном выходном выводе. Три STPMS2 используются в трехфазной системе для сбора данных о напряжении и токе для каждой фазы.
Мультиплексированный выходной сигнал STPMS2 преобразуется в 24-битные значения напряжения и тока микроконтроллером STM32, который использует свои встроенные цифровые фильтры в качестве сигма-дельта модуляторов (DFSDM).Затем процессор использует полученные 24-битные значения напряжения и тока для вычисления всех необходимых метрологических данных в режиме реального времени каждые 200 мкс. Прошивка платформы также реализует виртуальный COM-порт, который обеспечивает доступ к внутренним параметрам для чтения метрологических данных, изменения внутренней конфигурации и калибровки платы.
Двухканальный цифровой изолятор STISO621 — первый в новой серии ИС, в которых используется технология гальванической изоляции толщиной 6 кВ на основе толстого оксида ST от ST для передачи данных между изолированными доменами в различных промышленных приложениях.STISO621 имеет два независимых канала с входами триггера Шмитта, что обеспечивает высокую помехозащищенность и сохраняет искажения импульсов ниже 3 нс. Благодаря максимальной скорости передачи данных 100 Мбит / с, выдерживаемому импульсному напряжению 6000 В (В _IOTM) и максимальному повторяющемуся напряжению изоляции 1200 В (В _IORM) STISO621 обеспечивает более быструю передачу данных, более длительный срок службы и более высокая надежность, чем у обычных оптических изоляторов.
Контрольная плата измерения ST соответствует требованиям стандартов EN 50470-x, IEC 62053-2x и ANSI12.2 стандарта для ваттметров переменного тока. Приложение предоставляет данные об активной широкополосной, активной основной гармонике, реактивной / полной мощности и энергии, как по фазе, так и кумулятивно. Таким образом, он достигает класса точности 0,5 согласно IEC 62053-22 при измерении активной / полной мощности трехфазного тока и класса точности 1 согласно IEC 62053-21 при измерении трехфазной реактивной мощности. Он выполняет вычисления RMS и дополнительных искажений (THD) для каждого сигнала напряжения и тока, а также измерения постоянного тока, а также периода линии, фазового сдвига и задержки фазового напряжения для каждой фазы.
EVALSTPM-3PHISO также может использоваться в качестве эталона для многофазных промышленных измерительных приложений, помимо учета коммунальных услуг, подобных упомянутым выше. Оценочную плату EVALSTPM-3PHISO по цене 118 долларов можно приобрести на сайте st.com и у дистрибьюторов.
Для получения дополнительной информации посетите www.st.com/isolated-interfaces
МОП-транзисторы с P-каналом обеспечивают превосходное сопротивление в открытом состоянии и выдерживают напряжение для 24-вольтных приложений

Новое семейство 24-х моделей ROHM Semiconductor 24- Вход V, выдерживаемое напряжение −40 / −60 В P-канальные МОП-транзисторы доступны как в одиночной, так и в двойной конфигурации.Эти устройства хорошо подходят для промышленных и бытовых приложений, таких как автоматизация производства, робототехника и системы кондиционирования воздуха.
В новых полевых МОП-транзисторах используется усовершенствованный полупроводниковый процесс поколения 5 ^-го для достижения самого низкого сопротивления в открытом состоянии на единицу площади в своем классе, по заявлению компании. Для продуктов на -40 В это означает, что сопротивление в открытом состоянии на 62% ниже, чем у обычных продуктов, и на 52% ниже сопротивление в открытом состоянии для продуктов -60 В. Они также используют оптимизированную структуру устройства и новую конструкцию, которая снижает концентрацию электрического поля, что приводит к высокой надежности и низкому сопротивлению в открытом состоянии (которые обычно находятся в компромиссных отношениях).Эти решения способствуют стабильной долгосрочной эксплуатации промышленного оборудования, требующего исключительного качества.
Эти устройства отражают тенденцию к увеличению входного напряжения, обусловленную растущей потребностью в повышении эффективности в промышленных и бытовых приложениях. Хотя N-канальные полевые МОП-транзисторы обычно обладают более высокой эффективностью при использовании на стороне высокого напряжения, требуется напряжение затвора выше, чем входное напряжение, что усложняет конфигурацию схемы.
С другой стороны, полевые МОП-транзисторы с P-каналом могут работать с напряжением затвора ниже входного, что значительно упрощает конфигурацию схемы и снижает расчетную нагрузку.Приложения включают переключатели управления питанием и двигатели вентиляторов для промышленного оборудования.
Все устройства этого семейства в настоящее время доступны в серийных объемах. Щелкните здесь для получения дополнительной информации.
ИС питания GaN предназначены для потребительских приложений с простым дизайном и на 66% большей мощностью

NV6128, мощная ИС питания GaNFast с номиналом 650/800 В, была разработана Navitas Semiconductor as лучшая альтернатива кремниевым устройствам, которые в настоящее время обслуживают рынок мощной мобильной и бытовой силовой электроники.Размещенный в корпусе PQFN размером 6 × 8 мм с запатентованной интегрированной охлаждающей подушкой, более низкий R _{DS (on)} NV6128 мощностью 70 мВт дает 66% -ное увеличение допустимой нагрузки. Это подходит для высокоэффективных приложений с высокой плотностью мощности от 200 до 500 Вт, таких как моноблоки, телевизоры, игровые консоли, зарядные устройства eMobility (электронные скутеры, электронные велосипеды), игровые ноутбуки и т. Д.
Как и другие члены семейства микросхем питания GaNFast, NV6128 объединяет в себе схему управления, защиту и управление, чтобы предоставить самое простое и компактное решение для питания.Он рассчитан на 650 В для номинального режима работы плюс пиковое значение 800 В для надежной работы во время переходных процессов. Затвор GaN-транзистора полностью защищен, и все устройство защищено от электростатических разрядов (ESD) до 2 кВ.
«Это явная альтернатива кремниевым решениям по преобразованию энергии», — сказал Дэн Кинзер, технический директор / главный операционный директор Navitas и соучредитель. «В то время как некоторые OEM-адаптеры для ноутбуков уровня 1 все еще используют традиционные кремниевые диодные выпрямители и топологии повышения PFC, которые работают на частоте от 50 до 70 кГц, GaNFast NV6128 обеспечивает современную высокоскоростную архитектуру с тотемным полюсом, работающую на частоте 200 кГц, что позволяет 300 -W решения при плотности мощности более 1.1 Вт / куб. А когда вы в полной мере воспользуетесь способностью GaN поддерживать скорости переключения в диапазоне МГц +, вы получите еще один значительный скачок в плотности мощности ».
Поддержка проектирования включает подробные таблицы данных, электрические модели (SPICE) и механические модели (.stp). NV6128 находится в массовом производстве и сразу же доступен у партнеров-дистрибьюторов Navitas по цене 7,85 долларов за 1 тыс. Штук.
>> Ресурсы электронного дизайна
.. >> Библиотека: Серия статей
.. .. >> Серия статей: PowerBites
Как выбрать блок питания ПК
Один из наименее интересных, но наиболее важных компонентов ПК — это блок питания. Конечно, ПК работают на электричестве, и оно не обеспечивается напрямую от стены до каждого компонента внутри корпуса ПК. Вместо этого электричество переходит от переменного тока (AC), предоставляемого энергокомпанией, в постоянный (DC), используемый компонентами ПК, с требуемым напряжением.
Заманчиво купить любой блок питания для работы вашего ПК, но это не лучший выбор. Источник питания, который не обеспечивает надежное или чистое питание, может вызвать множество проблем, в том числе нестабильность, которую трудно определить. Фактически, отказ источника питания часто может вызвать другие проблемы, такие как случайные перезагрузки и зависания, которые в противном случае могут оставаться загадочными.
Таким образом, вы захотите уделить выбору источника питания столько же времени и внимания, сколько вашему ЦП, графическому процессору, ОЗУ и вариантам хранения.Правильный выбор блока питания обеспечит наилучшую производительность и поможет продлить срок службы.
Обсуждаемые цены и доступность продуктов действительны на момент публикации, но могут быть изменены.
Выходная мощность: сколько вам нужно?
Несмотря на то, что при выборе источника питания необходимо учитывать несколько важных факторов — как и в случае с любым другим компонентом ПК, — определить один из наиболее важных факторов невероятно просто.Вам не нужно проводить тесты или читать обзоры, чтобы узнать, какая мощность вам нужна. Вместо этого вы можете использовать такой инструмент, как калькулятор блоков питания Newegg , чтобы точно определить, сколько мощности требуется для вывода вашего нового блока питания.
Чтобы использовать инструмент, вам необходимо выбрать компоненты из раскрывающихся списков для каждой категории. Приведенный выше инструмент обновлен с использованием новейших опций для центрального процессора (ЦП), материнской платы, графического процессора (ГП), оперативной памяти (ОЗУ) и многого другого.Хотя инструмент не детализирует детали каждого компонента, он делает это там, где это необходимо, и исключает догадки при принятии решения о том, сколько энергии вам нужно.
Например, если вы собираете (или покупаете) ПК с процессором серии Ryzen7, графическим процессором Nvidia GeForce RTX 2060, 16 гигабайт (ГБ) оперативной памяти, состоящей из двух флешек по 8 ГБ, твердотельного накопителя на 256 ГБ (SSD) ) и жесткий диск (HDD) емкостью 1 ТБ 7200 об / мин, тогда рекомендуется мощность 576 Вт. В целях безопасности вы можете выбрать блок питания на 600 Вт, а покупка подходящего варианта осуществляется одним нажатием кнопки.
Ожидайте обновлений при покупке блока питания
Конечно, вы можете запустить несколько сценариев, чтобы убедиться, что вы справитесь со своими долгосрочными потребностями. Например, при обновлении до Nvidia GeForce RTX 2080 рекомендуемая мощность повышается до 631 Вт, в то время как удвоение ОЗУ увеличивает рекомендацию до 582 Вт. Если со временем вы сможете сделать и то, и другое, то вам понадобится как минимум 637 Вт.
Вы поняли. Не планируйте только сегодня, чтобы удовлетворить свои потребности, вместо этого посмотрите немного в будущее и подумайте, какие изменения вы, возможно, захотите внести позже.А если вы покупаете готовый ПК, то вам нужно знать, какой блок питания он использует, чтобы убедиться, что он может справиться со всем, что вы можете добавить, или что его достаточно легко заменить в какой-то момент. .
Важное замечание относительно мощности: длительная мощность и пиковая мощность — разные вещи. Как правило, показатель «максимальная мощность» блока питания относится к непрерывной (стабильной) мощности, которую блок питания будет постоянно выдавать, в то время как пиковая мощность относится к повышенной максимальной (импульсной) мощности, которую может выдавать блок питания, хотя и за очень короткое время. времени (напр.г., 15 секунд). При покупке блока питания убедитесь, что его постоянная мощность соответствует вашим потребностям, иначе у вас могут возникнуть проблемы, когда ваш компьютер будет работать с полной нагрузкой.
Наконец, не беспокойтесь о том, что покупка блока питания с более высоким номиналом означает, что вы обязательно будете использовать больше энергии. Блок питания будет потреблять только электроэнергию, необходимую для компонентов вашего ПК, поэтому, хотя покупка блока питания большей мощности, чем вам нужно, может оказаться пустой тратой денег, вам не придется больше платить за работу с ПК из-за Это.
Защита
Некоторые производители блоков питания встраивают средства защиты, чтобы защитить ваши компоненты от проблем, связанных с питанием. Эти средства защиты часто увеличивают стоимость источника питания, но они также могут обеспечить дополнительное спокойствие.
Первый — это защита от перенапряжения, которая относится к схеме или механизму, отключающим блок питания, если выходное напряжение превышает указанный предел напряжения, который часто превышает номинальное выходное напряжение.Эта защита важна, поскольку высокое выходное напряжение может вызвать повреждение компонентов компьютера, подключенных к источнику питания.
Второй — защита от перегрузки и сверхтока. Это цепи, которые защищают блок питания и компьютер путем отключения блока питания при обнаружении чрезмерного тока или силовой нагрузки, включая токи короткого замыкания.
Эффективность имеет значение с блоком питания

Мощность — это лишь мера производительности источника питания.Другой — его рейтинг эффективности, который является мерой того, сколько мощности постоянного тока он посылает на ПК и сколько теряется в основном на тепло. Эффективность важна, потому что от нее зависит, сколько вы потратите на поддержание работы своего компьютера.
В качестве примера рассмотрим ПК, которому требуется мощность 300 Вт. Если вы используете блок питания с рейтингом эффективности 85%, ваш компьютер будет потреблять около 353 Вт входной мощности от вашей энергетической компании. С другой стороны, блок питания с КПД всего 70% потребляет от сети 428 Вт мощности.Выбор более эффективного источника питания сэкономит немного денег на ежемесячном счете за электроэнергию.
В то же время, блок питания с более высоким рейтингом эффективности позволит вашему ПК работать еще холоднее. Каждый компонент ПК выделяет некоторое количество тепла, что, как правило, снижает производительность. Более эффективный источник питания будет рассеивать меньше тепла, что будет означать более тихую систему благодаря вентиляторам, которым не нужно работать так же быстро или долго, большей надежности и большему сроку службы.
Что такое сертификация 80 PLUS?

Когда вы будете искать блоки питания, вы увидите многие из них с этикетками сертификации 80 PLUS.80 Plus — это программа сертификации, которую производители могут использовать, чтобы гарантировать, что их блоки питания будут соответствовать определенным требованиям к эффективности. 80 PLUS имеет различные уровни, от базовой сертификации до Titanium, а источники питания оцениваются независимыми лабораториями, чтобы обеспечить следующие уровни эффективности для потребительских систем питания 115 В:
Когда вы покупаете блок питания в Newegg, вы можете выбрать фильтрацию по уровню сертификации 80 PLUS. Это упрощает достижение именно того уровня эффективности, которого вы хотите достичь на своем новом ПК.
Рельсы не только для поездов Однако мощность
— не единственный показатель способности источника питания поддерживать все ваши компоненты. Питание компонентов осуществляется по шинам, и хотя каждая шина напряжения требует внимания, наибольшее внимание следует уделять шине (-ам) +12 В, которые обеспечивают питание наиболее энергоемких компонентов, поскольку процессор и видеокарты PCIe получают их сила от них.
Современный источник питания должен выдавать не менее 18 А (ампер) на шине (ах) +12 В для современного компьютера массового производства, более 24 А для системы с одной видеокартой класса энтузиастов и не менее 34A, когда речь идет о системе SLI / CrossFire высшего класса.Значение выходной силы тока, о котором мы говорим, является совокупным значением для блоков питания с более чем одной шиной +12 В.
Конечно, вам следует искать это суммарное общее количество выходов, и вы не всегда можете сложить шины +12 В для расчета комбинированного выхода. Например, блок питания с маркировкой + 12V1 @ 18A и + 12V2 @ 16A может иметь суммарную выходную мощность только 30A вместо 34A. Ищите эту информацию в подробных технических характеристиках элемента или на информационной этикетке блока питания.
Если вы собираетесь использовать конфигурацию SLI / Crossfire, вы должны убедиться, что шина (и) +12 В обеспечивает не менее 34 А. Разные источники питания обозначены по-разному — некоторые показывают максимальную силу тока, обеспечиваемую каждой шиной, а некоторые обеспечивают максимальную суммарную максимальную мощность, например, 396 Вт, что равно 396 Вт / 12 В = 33 А.
Еще одно важное соображение — это количество шин, по которым блок питания питает свои компоненты. Проще говоря, источник питания может обеспечивать только одну шину +12 В для обеспечения всех компонентов вашего ПК, или он может иметь несколько шин.Использование одной шины означает, что вся мощность доступна для всех подключенных к ней компонентов — это упрощает настройку, поскольку вам не нужно беспокоиться о согласовании компонентов с направляющими, но это также означает, что сбой источника питания, такой как скачок напряжения, повлияет на все компоненты. И наоборот, наличие нескольких направляющих дает некоторую защиту от катастрофического отказа, но требует большей осторожности при настройке.
Форм-фактор — Подойдет ли ваш блок питания?
Следующее соображение очень простое — вам нужно выбрать форм-фактор, который, как вы уверены, физически впишется в ваш корпус.К счастью, в отношении блоков питания есть стандарты, как и в отношении корпусов и материнских плат.
Эта тема может оказаться довольно сложной, но важно помнить, что вам нужно согласовать свой блок питания с корпусом и материнской платой. Ниже приводится общий обзор наиболее важных на сегодняшний день форм-факторов источников питания.
ATX
Несмотря на то, что блоки питания с форм-фактором AT все еще доступны для покупки, блоки питания с форм-фактором AT, несомненно, являются устаревшими продуктами, которые скоро исчезнут.Даже блоки питания более позднего форм-фактора ATX (ATX 2.03 и более ранние версии) теряют популярность. Основные различия между форм-факторами блоков питания ATX и AT:
Блоки питания
ATX обеспечивают дополнительную шину напряжения + 3,3 В.
Источники питания
ATX используют один 20-контактный разъем в качестве основного разъема питания.
Блоки питания
ATX поддерживают функцию мягкого выключения, позволяющую программно отключать питание.
ATX12V
Форм-фактор ATX12V сейчас является наиболее распространенным выбором.Существует несколько различных версий форм-фактора ATX12V, и они могут сильно отличаться друг от друга. Спецификация ATX12V v1.0 добавила по сравнению с исходным форм-фактором ATX 4-контактный разъем +12 В для подачи питания исключительно на процессор, а также 6-контактный вспомогательный разъем питания, обеспечивающий напряжение + 3,3 В и + 5 В. Следующая спецификация ATX12V v1.3 добавила поверх всего этого 15-контактный разъем питания SATA.
Существенное изменение произошло в спецификации ATX12V v2.0, которая изменила формат основного разъема питания с 20-контактного на 24-контактный, удалив 6-контактный вспомогательный разъем питания.Кроме того, спецификация ATX12V v2.0 также изолировала ограничение тока на 4-контактном разъеме питания процессора для шины 12 В 2 (ток + 12 В разделяется на шины 12 В 1 и 12 В 2). Позже спецификации ATX12V v2.1 и v2.2 также повысили требования к эффективности и потребовали различных других улучшений.
Все блоки питания ATX12V имеют такую же физическую форму и размер, что и форм-фактор ATX.
EPS12V, SFX12V и другие
В форм-факторе блока питания EPS12V используется 8-контактный разъем питания процессора в дополнение к 4-контактному разъему форм-фактора ATX12V (это не единственное различие между этими двумя форм-факторами, но для большинства пользователей настольных компьютеров, знающих этого должно быть достаточно).Форм-фактор EPS12V изначально был разработан для серверов начального уровня, но все больше и больше материнских плат для настольных ПК высокого класса теперь оснащены 8-контактным разъемом питания процессора EPS12V, который позволяет пользователям выбрать блок питания EPS12V.
Обозначение малого форм-фактора (SFF) используется для описания ряда меньших блоков питания, таких как SFX12V (SFX означает малый форм-фактор), CFX12V (CFX означает компактный форм-фактор), LFX12V (LFX означает низкопрофильный Форм-фактор) и TFX12V (TFX означает тонкий форм-фактор).Все они меньше, чем стандартные блоки питания форм-фактора ATX12V, с точки зрения физических размеров, и блоки питания малого форм-фактора необходимо устанавливать в соответствующие компьютерные корпуса малого форм-фактора.
Разъемы
Блок питания бесполезен, если он не подключается к каждому компоненту вашего ПК и не питает его. Это означает, что он должен иметь все необходимые типы разъемов.
Первый разъем, который следует рассмотреть, — это главный разъем, питающий материнскую плату.Этот разъем бывает двух типов: 20-контактный и 24-контактный. Последний становится все более популярным, и вполне вероятно, что ваш блок питания предоставит оба варианта. Просто проверьте, чтобы убедиться.
Далее идет разъем питания процессора, который выпускается в 4-контактном и 8-контактном вариантах. Как и в случае с главным разъемом питания, многие современные материнские платы перешли на больший формат. Опять же, убедитесь, что ваш блок питания совместим.
Наиболее часто используемый разъем питания — это 4-контактный разъем Molex.Он используется для множества компонентов, включая старые жесткие диски, оптические приводы, вентиляторы и некоторые другие устройства. Более новые компоненты SATA имеют свой собственный разъем питания SATA, и вы также можете использовать адаптеры Molex для SATA, если они у вас закончились. И вы даже можете использовать кабели-разветвители, чтобы увеличить количество подключаемых компонентов, но помните о верхних пределах вашего источника питания.
Шум вентилятора и удобство кабеля
Теперь, когда мы рассмотрели наиболее важные факторы, связанные с питанием, при выборе источника питания следует учитывать еще несколько моментов.Это не так важно, но они могут повлиять на то, насколько приятным будет источник питания в течение всего срока службы вашего ПК.
Шум вентилятора
Как мы уже говорили, источники питания вырабатывают тепло. Это означает, что они требуют, чтобы вентиляторы оставались прохладными и работали эффективно. Вам нужно подумать о том, насколько тихо вы хотите, чтобы ваш компьютер работал, что во многом будет зависеть от вашей среды. Если ваш компьютер работает в тихом помещении, то более крупные вентиляторы, которые вращаются медленнее для перемещения того же количества воздуха, скорее всего, приведут к более тихому ПК.
Нет никаких реальных стандартов в отношении охлаждения блоков питания, поэтому вам нужно будет сравнить маркетинговые материалы для ваших вариантов блоков питания. Это одна из областей, где подробные обзоры будут особенно полезны, поскольку они, как правило, измеряют, насколько громко работает блок питания на разных уровнях работы, и поэтому предлагают некоторые рекомендации относительно того, насколько громко вы можете ожидать от вашего ПК.
Кабели
И, наконец, есть три основных типа кабелей питания. Независимо от того, выберете ли вы проводную, модульную или гибридную систему, будет зависеть, насколько чистым будет внутри вашего корпуса и сколько работы вам потребуется, чтобы ваш компьютер оставался чистым и организованным.
Жесткая разводка кабелей означает, что каждый разъем напрямую подключен к источнику питания и поэтому будет присутствовать независимо от того, нужен он или нет. Преимущество проводных систем — и оно невелико для современных источников питания — состоит в том, что они проще и не требуют дополнительного сопротивления с дополнительными разъемами.
Модульная кабельная разводка означает, что каждый разъем может быть добавлен по мере необходимости. Это упрощает поддержание чистоты и лаконичности вашего корпуса, но также вносит некоторую дополнительную сложность — и цену — и некоторое дополнительное сопротивление благодаря дополнительным физическим соединениям.Однако для большинства пользователей это, скорее всего, не имеет значения.
В гибридных системах
некоторые кабели, такие как подключение к основному источнику питания, подключены физически, а другие являются дополнительными. Гибридная система может представлять собой хороший компромисс, поскольку требуются определенные кабели, и даже если дополнительное сопротивление модульных соединений минимально, этого достаточно легко избежать.
Время включения

Очевидно, что нужно многое выбрать для выбора блока питания, и это важное решение при сборке нового ПК.Но если вы потратите немного времени на то, чтобы убедиться, что ваш источник питания обеспечивает компоненты вашего ПК надежным, стабильным и безопасным питанием, вы сэкономите огромное количество времени в долгосрочной перспективе и поможет сделать ваш компьютер лучше и эффективнее. машина.
Лучшие блоки питания для игр | PC Gamer
Лучший блок питания для игр, скорее всего, не первый компонент в списке сборки игрового ПК вашей мечты, но это абсолютно жизненно важный винтик в вашей игровой машине. Блок питания — или блок питания, если вас не интересует краткость — вмещает техническое волшебство, обеспечивающее питание вашего ПК.Подключенные к розетке, они также могут заземлить вас, когда вы собираете свой компьютер, чтобы избежать случайного статического электричества, вылетающего из ваших блестящих новых компонентов ПК.
Блок питания, рассчитанный на правильную мощность, особенно важен в наше время. В то время как раньше вы могли обходиться без 750 Вт практически для чего угодно, в настоящее время некоторые видеокарты, такие как RTX 3090, лучше работают с более крупными блоками мощностью до 850 Вт, особенно в сочетании с требовательными процессорами, такими как Intel Core i9 10900K. .
Не все блоки питания созданы равными, на самом деле, неудачный выбор может означать не только покупку нового блока; вышедший из строя блок питания может вывести из строя все вашего дорогостоящего ПК одним махом.
Тщательное рассмотрение здесь не только обеспечит безопасность ваших компонентов, но и сэкономит вам много денег и стресса в долгосрочной перспективе. Качественно сконструированный блок питания также обеспечит бесперебойное питание компонентов изо дня в день, обеспечивая тем самым здоровую и долгую жизнь всей вашей системы.
Прежде всего, вы захотите посмотреть мощность на любом потенциальном блоке питания, чтобы определить, достаточно ли у блока питания мощности для питания всех компонентов вашего ПК, оставляя небольшое пространство для маневра для повышения эффективности.Для лучших видеокарт требуются блоки питания с более высоким напряжением, иначе вы рискуете не получить полную мощность карты. И хотя может возникнуть соблазн просто использовать блок питания максимальной мощности, который вы можете достать, есть несколько вещей, которые вы захотите учесть перед покупкой.
Возможно, вы также заметили, что в последнее время сложно найти блоки питания на складе, поэтому не забудьте периодически проверять эту страницу, чтобы узнать, когда наши фавориты снова появятся на складе.
Лучший блок питания для игр
Изображение 1 из 4
(Изображение предоставлено: Corsair) Изображение 2 из 4
(Изображение предоставлено: Corsair) Изображение 3 из 4
(Изображение предоставлено Corsair) Изображение 4 из 4
( Изображение предоставлено: Corsair)
1. Corsair RM850x
Лучший блок питания для компьютерных игр
Форм-фактор: ATX | Мощность: 850 Вт | Рейтинг эффективности: 80 Plus Gold | Модульность: Полная | Гарантия: 10 лет
Надежность с большой гарантией
Полностью модульные кабели
Тихий вентилятор
Источники питания Corsair серии RM уже много лет пользуются популярностью у энтузиастов.Компания заработала прочную репутацию одного из лидеров по надежности и гарантийному обслуживанию блоков питания. Последняя линейка RMX отличается улучшенными компонентами, тихим вентилятором и фантастической ценой. Обычные особенности, которые сделали сериал хитом, конечно, все еще присутствуют. Это включает в себя сертификацию 80 Plus Gold, полностью модульные кабели и щедрую 10-летнюю гарантию.
Мы уже много лет используем блоки питания RMX здесь, в PC Gamer, и у нас никогда не было проблем ни с одним из них. По цене чуть выше конкурирующих модульных блоков питания 80 Plus Gold, RM850x обеспечивает до 850 Вт непрерывной мощности, что больше, чем потребуется большинству пользователей.Надежность и отличный баланс производительности и функций делают RM850x лучшим выбором среди источников питания.
Изображение 1 из 4
(Изображение предоставлено Cooler Master) Изображение 2 из 4
(Изображение предоставлено: Cooler Master) Изображение 3 из 4
(Изображение предоставлено Cooler Master) Изображение 4 из 4
(Изображение предоставлено: Cooler Master)
2. Cooler Master MasterWatt 750W
Лучший бюджетный блок питания
Форм-фактор: ATX | Мощность: 750 Вт | Рейтинг эффективности: 80 Plus Bronze | Модульность: Полу | Гарантия: 5 лет
Посетите сайт
Доступный
Безвентиляторный при нагрузке ниже 15%
Относительно компактный
Когда у вас ограниченный бюджет, может возникнуть соблазн не обращать внимания на основные бренды и выбрать самый дешевый доступный источник питания.В некоторых случаях это может быть даже нормально, но мы не можем не подчеркнуть, что к источникам питания следует серьезно подумать. Если вы потратите еще несколько долларов, это может означать разницу между простым отказом источника питания или катастрофическим отказом всей вашей машины.
Cooler Master MasterWatt — наш любимый выбор для бюджетных сборок. Это не самые дешевые блоки питания, но они предлагают намного больше, чем их более дешевые аналоги. 80 Plus, бронзовый сертификат, чистый дизайн с полумодульными кабелями и отличная пятилетняя гарантия делают MasterWatt безопасным выбором с отличной ценой для пользователей с ограниченным бюджетом.
Изображение 1 из 4
(Изображение предоставлено: FSP) Изображение 2 из 4
(Изображение предоставлено: FSP) Изображение 3 из 4
(Изображение предоставлено: FSP) Изображение 4 из 4
(Изображение предоставлено FSP)
3. FSP Dagger 500W
Лучший компактный блок питания для сборок mini-ITX
Форм-фактор: SFX | Мощность: 500 Вт | Рейтинг эффективности: 80 Plus Gold | Модульность: Полная | Гарантия: 10 лет
Посетите сайт
Конденсаторы высокого качества
Безвентиляторные при 50% нагрузке
Полностью модульная конструкция для легкой установки
Если вы собираете компьютер малого форм-фактора с mini-ITX или другим компактным корпусом, использование стандартного блока питания ATX будет либо чрезвычайно громоздко, либо совершенно невозможно.Вот где пригодятся звуковые эффекты и небольшие блоки питания. Если в вашем корпусе mini-ITX нет встроенного источника питания, мы рекомендуем FSP Dagger.
Возможно, это не узнаваемый бренд для некоторых, но FSP является крупным производителем блоков питания. Компания уже много лет отвечает за создание блоков питания для Antec, SilverStone, Thermaltake и многих других. Dagger 500W от FSP отлично подходит для компактных сборок благодаря своей высокой эффективности и полной модульности. Эти функции упрощают установку, а также предотвращают высокие температуры, что очень важно учитывать при любой конструкции с малым форм-фактором.
Лучший процессор для игр | Лучшая видеокарта | Лучшие игровые материнские платы
Лучший SSD для игр | Лучшая оперативная память DDR4 | Лучшие корпуса ПК
Изображение 1 из 4
(Изображение предоставлено: Gamdias) Изображение 2 из 4
(Изображение предоставлено: Gamdias) Изображение 3 из 4
(Изображение предоставлено: Gamdias) Изображение 4 из 4
(Изображение предоставлено : Gamdias)
4. Gamdias Astrape P1-750G
Лучший блок питания RGB
Форм-фактор: ATX | Мощность: 750 Вт | Рейтинг эффективности: 80 Plus Gold | Модульность: Полная | Гарантия: 10 лет
Посетите сайт
26 Световые эффекты RGB
Гарантия 10 лет
Любите вы это или ненавидите, RGB почти вошел в каждый компонент аппаратного пространства ПК.Источник питания с подсветкой является естественным только в том случае, если вы строитель, перед которым стоит задача заполнить весь корпус компонентами RGB. Вариантов не так много, поскольку большинство современных корпусов покрывают весь блок питания, но Gamdias Astrape будет нашей основной рекомендацией здесь.
Astrape 750G отличается высококачественными японскими конденсаторами, сертификатом 80 Plus Gold и полностью модульными кабелями. Встроенный вентилятор оснащен адресными светодиодами RGB с 26 различными световыми эффектами. Эти анимации были намного лучше, чем другие варианты, которые мы тестировали, но элементы управления неудобно расположены за блоком питания.Gamdias — не самый узнаваемый бренд, когда дело доходит до блоков питания, но Astrape предлагает высококачественные конденсаторы с десятилетней гарантией.
Изображение 1 из 4
(Изображение предоставлено: NZXT) Изображение 2 из 4
(Изображение предоставлено: NZXT) Изображение 3 из 4
(Изображение предоставлено: NZXT) Изображение 4 из 4
(Изображение предоставлено: NZXT)
5. NZXT E850
Лучший цифровой блок питания
Форм-фактор: ATX | Мощность: 850 Вт | Рейтинг эффективности: 80 Plus Gold | Модульность: Полная | Гарантия: 10 лет
Посетите сайт
Цифровой мониторинг мощности
Интеграция программного обеспечения NZXT CAM
Элегантный дизайн
Источники питания с цифровым мониторингом существуют уже несколько лет, но ни один из них не поставляется вместе с таким полезным программным обеспечением, как NZXT E-серия.E850 — один из самых дорогих блоков питания мощностью 850 Вт с сертификатом Gold на рынке, но мы не можем не рекомендовать его в этом руководстве. Качество сборки, дизайн и общий набор функций делают его отличным выбором для любителей сборки.
E850 оснащен программным обеспечением NZXT CAM, универсальным инструментом для мониторинга оборудования, который предоставляет ценную информацию как для геймеров, так и для энтузиастов. Источники питания серии E могут в режиме реального времени отслеживать потребляемую мощность ЦП, ГП и подключенных периферийных устройств.Дополнительные сведения включают температуру, время включения, напряжение и скорость вращения вентилятора. Эта информация не совсем важна, но для тех, кто заинтересован или кому интересно узнать, сколько энергии потребляет их компьютер и его части, NZXT E850 является наиболее удобным для потребителя вариантом.
Изображение 1 из 4
(Изображение предоставлено: Seasonic) Изображение 2 из 4
(Изображение предоставлено: Seasonic) Изображение 3 из 4
(Изображение предоставлено: Seasonic) Изображение 4 из 4
(Изображение предоставлено: Seasonic)
6.Seasonic Prime 1000 Titanium
Лучший блок питания высокого класса
Форм-фактор: ATX | Мощность: 1000 Вт | Рейтинг эффективности: 80 Plus Titanium | Модульность: Полная | Гарантия: 12 лет
Посетите сайт
12 лет гарантии
Сертификат титана
Очень тихий
Стандарт сертификации 80 Plus существует довольно давно, но только недавно стал доступен сертификат 80 Plus Titanium.В отличие от сертификатов от бронзы до платины, титан — единственный уровень, который измеряет эффективность при низких нагрузках. Это особенно важно, поскольку большинство источников питания не всегда работают с полной нагрузкой.
Существует не так много вариантов, когда речь идет о блоках питания с рейтингом Titanium, но Prime Titanium от Seasonic должен быть нашим фаворитом. Этот блок питания, вероятно, самый мощный, который вам понадобится. Если вы не используете полный стек энергоемких графических процессоров, 1000 Вт более чем достаточно для высокопроизводительной машины.Prime Titanium имеет все, что вы ожидаете от высококачественного блока питания, включая высококачественные внутренние компоненты, полностью модульные кабели и набор полезных аксессуаров.
Лучше всего то, что на блок питания предоставляется ошеломляющая 12-летняя гарантия. Это действительно многое говорит о надежности, когда компания готова поддерживать свой продукт более десяти лет. Prime Titanium от Seasonic может быть дорогим, но высокопроизводительная машина заслуживает высококачественного источника питания.
Лучшие блоки питания FAQ
В: Какая мощность блока питания мне нужна для моего ПК?
A: Вам не нужна степень в области ракетостроения, чтобы определить требования к мощности для вашей системы.Рекомендуемое системное энергопотребление, указанное в списке спецификаций для вашей текущей или будущей видеокарты, — отличное место для начала. Тем не менее, мы рекомендуем использовать онлайн-калькулятор мощности, чтобы получить наиболее точную цифру. Калькулятор источников питания OuterVision — наш лучший выбор.
В: Какой уровень эффективности лучше всего подходит для блока питания?
A: После определения мощности, необходимой для вашего ПК; вам нужно решить, какую эффективность вы можете себе позволить. Все производители блоков питания придерживаются одной и той же системы оценки эффективности блоков питания: 80 Plus.
Существует шесть категорий, на которые следует обратить внимание с вашим блоком питания:
80 Plus
Bronze
Silver
Gold
Platinum
Titanium
Блок питания с сертификатом 80 Plus Titanium более эффективен, чем Bronze один, что означает, что части внутри теряют меньше энергии (в виде тепла) во время преобразования переменного тока в постоянный. Они часто измеряются по трем уровням нагрузки: 20%, 50% и 100%. Большинство блоков питания, как правило, имеют самый высокий КПД — 50%, хотя блоки питания из титана, как правило, работают так же, если не лучше, при большой нагрузке.
Более высокая эффективность также означает, что внутренние компоненты подвергаются меньшему нагреву и, вероятно, будут иметь более длительный срок службы. Они могут стоить немного дороже, но более мощные сертифицированные блоки питания, как правило, более надежны, чем другие. К счастью, большинство производителей предоставляют гарантии.
Q: Что мы ищем в блоке питания?
A: Надежность, поддержка клиентов, гарантия и репутация производителя являются одними из первых, на что мы обращали внимание при выборе лучших источников питания.Поскольку не существует единого решения, подходящего для каждой сборки, мы выбрали несколько категорий, чтобы удовлетворить потребности большего количества компьютерных геймеров. Для каждого мы также приняли во внимание бюджет, совместимость, уникальные функции и дизайн.
Наш лучший выбор был сделан на основе комбинации перечисленных выше критериев и общей оценки эффективности. Хотя это ни в коем случае не однозначное решение для производительности блока питания, программа сертификации 80 PLUS обеспечивает некоторую форму стандартизации и требований к эффективности.Более эффективные блоки питания означают меньше тепла и меньшее потребление энергии.
Q: Нужен ли мне модульный блок питания?
A: Это окупается с учетом требований завтрашнего дня от любых последующих обновлений. Модульный блок питания позволит вам добавлять дополнительные кабели по мере необходимости или удалять неиспользуемые, чтобы освободить ценное место внутри вашего корпуса. Это удобно, если вы настроены на вторую видеокарту или просто хотите гибкости, чтобы иметь возможность добавлять другие периферийные соединения позже.
Однако вы можете обойтись без него, так как даже полумодульная или фиксированная конструкция кабеля с таким же успехом справится с этой задачей, хотя бы при наличии нескольких дополнительных кабелей.Обычно их можно спрятать в задней части корпуса компьютера, чтобы они не попадали в поле зрения.
В качестве предупреждения, совместимость является важным фактором, когда дело касается блоков питания. Использование кабелей от разных блоков питания может поставить под угрозу весь ваш компьютер, поэтому придерживайтесь тех, которые входят в комплект. Еще больше усложняет ситуацию то, что не все кабели блока питания, даже если они от одного производителя, будут универсально совместимы. Если вам абсолютно необходимо отколоть входящие в комплект кабели, взгляните на разъемы PIN вашего блока питания и убедитесь, что в вашем комплекте кабелей есть такие же, чтобы избежать ненужных разочарований и поломок.
Анатомия блока питания (БП)
Каждый настольный ПК, консоль или ноутбук имеет один из них. Он не увеличивает частоту кадров и не приводит к выбросу криптовалюты; в нем нет миллиардов транзисторов, и он сделан без использования новейших полупроводниковых технологических узлов. Звучит скучно, правда? Нисколько! Это очень важно, потому что без него наши компьютеры ничего бы не сделали.
Блоки питания
не критикуют заголовки, как новейшие процессоры, но они представляют собой потрясающие технологии.Итак, давайте наденем халаты, маски и перчатки и откроем скромный блок питания, разбив его различные части и посмотрим, что делает каждый из них.
Анатомия компьютерного оборудования TechSpot Series
У вас может быть настольный компьютер на работе, в школе или дома. Вы можете использовать его для составления налоговых деклараций или для игры в новейшие игры; вы даже можете собирать и настраивать компьютеры. Но насколько хорошо вы знаете компоненты, из которых состоит ПК?
Как называется игра?
У многих компонентов компьютера есть названия, требующие некоторых технических знаний, чтобы понять, что именно он делает (например,грамм. твердотельный накопитель), но в случае с блоком питания это довольно очевидно. Это единица. Он подает питание!
Поскольку мы не можем просто отряхнуть руки и гордо сказать «статья сделана» с таким заявлением, нам лучше начать с одного. Мы используем Cooler Master G650M — это довольно общий дизайн со спецификациями, которые можно найти в десятках подобных, но он обладает одной особенностью, которая есть не у каждого блока питания.
Этот блок питания стандартного размера и соответствует требованиям стандарта ATX 12V v2.31, поэтому он помещается во многие компьютерные корпуса.
Но есть и другие форм-факторы: для небольших корпусов или уникальные для конкретных производителей. Не каждый блок соответствует точным размерам, установленным стандартными форм-факторами, они могут быть одинаковой ширины и высоты, но могут быть длиннее или короче.
Блок питания модели Cisco — специально разработан для серверов, устанавливаемых в стойку
Они также обычно обозначаются максимальной мощностью, которую они могут предоставить; в случае Cooler Master он может обеспечить до 650 Вт электроэнергии.Мы увидим, что это на самом деле означает в этой статье, но вы можете получить блоки питания, которые выдают лишь небольшое количество ватт, поскольку не все, что связано с компьютером, требует для работы сотни ватт. Однако большинство настольных ПК нормально работают в диапазоне от 400 до 600 Вт.
блоков питания, подобных этому, помещаются в металлический корпус, обычно черный или металлический, поэтому они могут быть тяжелыми. У ноутбуков почти всегда есть блок питания, который находится снаружи компьютера и почти всегда пластиковый, но внутренняя часть очень похожа на то, что мы увидим в этом.
Большинство блоков питания для настольных ПК поставляются с переключателем для отключения электропитания и вентилятором, чтобы все было красиво и прохладно, но не все (или должны). Не у всех из них будет металлический корпус с дырками — они редко бывают у серверов.
Но, как вы можете видеть на картинке выше, мы уже использовали отвертку для нашего примера, так что давайте снимем крышку и прыгнем внутрь.
Я снова в черном
Прежде чем мы начнем копаться во внутренностях блока питания, давайте задумаемся, зачем он вообще нужен.Почему мы не можем подключить компьютер напрямую к розетке? Ответ заключается в том, что современные компьютерные компоненты ожидают, что электрическая энергия будет подаваться в совершенно иной форме, чем та, которая предоставляется розеткой.
На приведенном ниже графике показано, каким должно быть электричество в сети (США = синяя и зеленая линии; Великобритания = красная линия). Ось x показывает время в миллисекундах, а ось y показывает напряжение в вольт . Лучший способ думать о напряжении — это мера разницы энергий между двумя точками.
Если напряжение приложено к проводящему материалу (например, к отрезку металлической проволоки), разница в энергии заставит электроны в материале перетекать с более высокого уровня энергии на более низкий. Это один из строительных блоков атомов, из которых состоит материал, а у металлов есть партии электронов, которые могут свободно перемещаться. Этот поток электронов называется током и измеряется в амперах .
Хорошая аналогия для техно-говорящих: электричество можно сравнить с водой в шланге: напряжение сродни давлению, которое вы используете, скорость потока воды — это ток, а также любые ограничения в трубе. действует так же, как электрическое сопротивление.
Мы видим, что электрическая сеть меняется со временем, и это известно как источник напряжения переменного тока — или просто переменного тока, для краткости. В США сетевое напряжение меняется 60 раз в секунду, достигая пика в 340 или 170 В, в зависимости от местоположения и источника питания. Великобритания достигает немного более низкого пика и тоже меняется немного медленнее. Почти во всех странах мира есть такие напряжения в розетках, и лишь в некоторых из них пиковое напряжение ниже или выше.
Потребность в блоке питания заключается в том, что компьютеры не работают с переменным током: им нужно постоянное напряжение, которое никогда не меняется, и оно также должно быть на намного ниже уровня. При тех же масштабах графика это выглядит примерно так:
Он настолько ниже, что его почти не видно, но требования современного компьютера не к одному постоянному напряжению, а к четырем , а именно +12 В, -12 В, +5 В и +3,3 В. И поскольку эти значения постоянны, они называются постоянным током, или сокращенно DC.Итак, большая часть того, что делает блок питания, — это преобразование переменного тока в постоянный (например, гитары …). Пора открыть прибор и посмотреть, как он это делает!
… большая часть того, что делает блок питания, — это преобразование переменного тока в постоянный (подскажите гитары …). Пора открыть прибор и посмотреть, как он это делает!
На этом этапе мы должны предупредить вас о том, что , а не , попробуйте это, если вы не знаете, что делаете. Возиться с внутренностями блока питания может быть очень опасно. Внутри каждого блока есть компоненты, которые накапливают электрическую энергию, а некоторые хранят и .
Компоновка этого блока питания похожа на многие другие, и хотя производитель и модель различных деталей, используемых внутри, будут отличаться, в основном они делают то же самое.
Подключение сетевой розетки к блоку питания находится в верхнем левом углу рисунка, а источник питания, по существу, движется по часовой стрелке вокруг изображения, пока не достигнет выхода блока питания (большой пучок цветных проводов, нижний левый угол).
Если мы перевернем печатную плату, мы увидим, что по сравнению с соединениями на материнской плате они широкие и глубокие — они предназначены для протекания через них большого тока.Что-то еще, что сразу бросается в глаза, — это большая пропасть, идущая посередине, как река, пересекающая путь в поле.
Это подчеркивает тот факт, что все блоки питания имеют две четко определенные секции: первичный и вторичный . Первый заключается в настройке входного напряжения так, чтобы его можно было эффективно изменить от уровня сети; во втором — все об этом изменении и последующих процессах.
Он ловкий оператор
Самое первое, что блок питания делает с электросетью, — это не переключение его с переменного на постоянное или падение напряжения — вместо этого все сводится к сглаживанию входного напряжения.Поскольку у нас есть много электрических устройств в наших домах, офисах и на работе, которые включаются и выключаются, а также излучают электромагнитные сигналы, переменный переменный ток часто бывает неровным и со случайными всплесками (длина колебаний также не постоянна. ). Это не только затрудняет настройку блока питания в сети, но также может повредить некоторые компоненты внутри него.
Этот блок питания имеет два каскада так называемых переходных фильтров , первый из которых подключается непосредственно к входному разъему с использованием 3 компонентов, называемых конденсаторами , для выполнения этой работы.Думайте об этом как о «лежачем полицейском» при резких изменениях входного напряжения.
Второй этап фильтрации в этом БП более сложен, но по сути делает то же самое.
Желтые блоки — это скорее конденсаторы, а зеленые кольца, обернутые медным проводом, — это катушки индуктивности (хотя при таком использовании их обычно называют дросселями ). Катушки индуктивности хранят электрическую энергию в магнитном поле, но это поле также «отталкивает» напряжение, поставляющее энергию, поэтому внезапный всплеск напряжения приводит к внезапному откату от магнитного поля, чтобы подавить его.
Два маленьких синих диска — это еще больше конденсаторов, а прямо под ними (спрятанный под черной пластиковой крышкой) находится металлооксидный варистор (MOV). Они также используются для противодействия скачкам и скачкам входного напряжения; вы можете прочитать больше о различных типах схем переходных фильтров здесь.
Эта секция блока питания часто является первым признаком того, где были сокращены расходы, чтобы обеспечить соответствие модели определенному бюджету. У более дешевых будет меньше фильтрации, а у самых дешевых вообще не будет (а это не то, что вам нужно!).
Теперь, когда мы все расслабились и расслабились, давайте приступим к повседневной работе блока питания: изменению напряжения.
Рок вниз к электрическому проспекту
Помните, что блоку питания необходимо изменить напряжение переменного тока, которое может составлять в среднем 120 вольт (технически это среднеквадратичное значение 120 вольт, но это точно не сошло с языка) и взломать его до постоянного напряжения 12, 5, и 3,3 вольт.
Первое, что делается, — это преобразование переменного тока в постоянный, и в этом блоке питания используется компонент, называемый мостовым выпрямителем .На рисунке ниже это плоский черный объект, приклеенный к куску металла (который действует как радиатор).
Еще раз, это еще одна область, где производитель блоков питания может сократить расходы, поскольку более дешевые компоненты хуже справляются с преобразованием переменного тока в постоянный (например, выделяют больше тепла). Теперь, если входное напряжение достигает пика 170 вольт (что имеет место для сети 120 В), то мостовой выпрямитель будет выдавать 170 вольт постоянного тока.
Это передается на следующий этап блока питания, и в том, который мы рассматриваем, он называется активной коррекцией коэффициента мощности преобразователь (APFC).Эта схема регулирует ток в устройстве с учетом того, что он заполнен компонентами, которые накапливают и выделяют энергию сложным образом; это может привести к тому, что фактическая выходная мощность устройства будет меньше той, которую вы должны получить.
В других блоках питания используются пассивные преобразователи , которые выполняют ту же работу. Они менее эффективны, но подходят для блоков с низким энергопотреблением — они также дешевле, поэтому вы можете догадаться, в каких блоках питания они есть, а в действительности их не должно быть!
APFC можно увидеть на изображении выше — эти большие цилиндры слева являются конденсаторами и хранят отрегулированный ток, прежде чем отправлять их на следующий этап в цепочке процессов блока питания.
Эта секция, спрятанная за APFC, называется схемой с широтно-импульсной модуляцией (сокращенно ШИМ). Его задача — принимать постоянное напряжение и использовать несколько полевых транзисторов для включения и выключения напряжения с очень высокой скоростью — по сути, он преобразует постоянное напряжение обратно в переменное. Это происходит потому, что часть блока питания, которая понижает сетевое напряжение до 12 вольт, является трансформатором . Эти устройства используют электромагнитную индукцию и набор из двух катушек провода (одна имеет больше витков в катушке, чем другая) для понижения напряжения на ; однако трансформаторы работают только с переменным напряжением.
Частота переменного напряжения (скорость, с которой оно изменяется, измеряется в герцах, Гц) существенно влияет на эффективность трансформатора — чем выше, тем лучше — вот почему питание от сети 50/60 Гц заменяется на тот, который меняется примерно на 50/60 тысяч Гц. Чем эффективнее трансформатор, тем он может быть меньше. Это сверхбыстрое переключение постоянного напряжения является источником названия для этого типа устройства: импульсный источник питания (SMPS).
На картинке ниже вы можете увидеть 3 трансформатора — самый большой генерирует только выходное напряжение 12 В; в других блоках питания большой трансформатор может обеспечивать все напряжения. Следующий, более крупный, создает единственный выход 5 В, о котором мы поговорим немного, а самый маленький действует как изолятор для схемы ШИМ, предохраняя его от повреждений, а также не позволяя создавать помехи другим напряжениям. в БП.
Различные блоки питания имеют разные способы создания необходимых напряжений, изоляции цепи ШИМ и т. Д.Все будет зависеть от бюджетных ограничений и от того, сколько мощности должно предложить устройство. Тем не менее, всем им нужно будет снять выходной сигнал с трансформатора и вернуть его обратно в постоянный ток.
На изображении ниже большой кусок металла — это радиатор для мостовых выпрямителей, выполняющих это преобразование. Мы также можем видеть в этом конкретном блоке питания, печатная плата в середине изображения соответствует кластеру из модулей регулирования напряжения (VRM), которые образуют 5 и 3.Выходы 3 вольта.
На данном этапе стоит поговорить о том, что называется пульсации .
В идеальном мире с идеальными блоками питания переменное напряжение переменного тока преобразовывалось бы в постоянное, никогда не колеблющееся напряжение постоянного тока. На самом деле, это не на 100% точно, и напряжения постоянного тока действительно немного различаются.
Этот вариант называется пульсацией напряжения , и для блока питания вы хотите, чтобы оно было как можно меньше. Cooler Master не указывает размер пульсаций напряжения в спецификациях для этой модели блока питания, поэтому мы обратились к подробному обзору, чтобы их найти.Один из таких анализов был проведен JonnyGuru.com, и они обнаружили, что линия +12 В в их тестах имела пик напряжения пульсаций на уровне 0,042 В (42 милливольта).
На изображении ниже показано, как это соотносится с тем, что требуется. Красная линия — это заданная постоянная +12 В постоянного тока, переменная синяя линия — это то, что мы на самом деле получаем (хотя сама пульсация не постоянна).
Качество конденсаторов, используемых в блоке питания, играет важную роль. Чем меньше и дешевле, тем больше пульсация, а это не то, что нам нужно.Если он слишком большой, тогда сложная электронная схема в остальной части компьютера может работать нестабильно. К счастью, в нашем примере 40 с лишним милливольт — это нормально: неплохо, но неплохо.
Независимо от того, что используется для создания выходных напряжений и обеспечения их формы постоянного тока, необходимо еще несколько элементов схемы, прежде чем мы начнем размахивать кабелями. Все это связано с управлением выходами блока питания, гарантируя, что, если высокий спрос на мощность имеет место на одном конкретном напряжении, то другие не будут благородны в этом процессе.
Чип, который вы видите здесь, называется супервизором и контролирует выходы, проверяя, не выдают ли они слишком много или слишком мало напряжения и тока. Однако это не очень сложно, поскольку все, что он делает, отключает блок питания, если возникает какая-либо из этих проблем.
Более дорогие блоки питания используют цифровые сигнальные процессоры (DSP) для отслеживания происходящего, и они также могут регулировать напряжения, если это необходимо, а также отправлять сведения о состоянии блока питания на компьютер, используя его.Не очень полезно для обычного пользователя ПК, но для компьютеров, используемых в качестве серверов, вычислительных машин и т. Д., Это часто желательная функция.
Переносной детский
Все блоки питания поставляются с длинными пучками проводов, выходящими из их спины. Количество комплектов и то, как они подключаются к основному блоку, будут различаться в широком спектре доступных моделей, но все они будут обеспечивать некоторые стандартные подключения.
Поскольку напряжение является мерой разницы , для данного выхода должно быть два провода: один для указанного напряжения (например,грамм. положительный 12 В или +12 В для краткости) и эталонный провод, относительно которого измеряется разница. Этот провод известен как линия , или , общая линия , и они образуют петлю: от блока питания к устройству, нуждающемуся в питании, а затем обратно в блок.
Поток тока проходит по этим проводам контура, но поскольку в некоторых контурах протекает только небольшой ток, несколько проводов заземления могут использоваться разными контурами.
Первый из которых — обязательный 24-контактный ATX12V версии 2.4 подключения — он предлагает несколько проводов для разных напряжений, а также несколько конкретных.
Важным является провод + 5V standby — до тех пор, пока блок питания включен и подключен, этот провод всегда под напряжением. Это потому, что компьютер на самом деле не выключается, когда вы приказываете операционной системе выключиться. Материнская плата потребляет энергию, необходимую для работы в режиме ожидания.
Также будет еще один 8-контактный разъем для материнской платы, который обеспечивает два набора проводов +12 В и заземления, и большинство блоков питания также будут иметь как минимум один 6- или 8-контактный разъем питания PCI Express.
Видеокарты
могут потреблять максимум 75 Вт от слота PCI Express материнской платы, поэтому этот разъем обеспечивает дополнительную мощность для сегодняшних чудовищных графических процессоров.
Этот конкретный блок питания фактически подключает два разъема питания PCI Express к одним и тем же проводам из соображений стоимости, поэтому, если у вас есть действительно мощная видеокарта в компьютере, было бы лучше использовать отдельный пучок проводов.
Разница между 6- и 8-контактным разъемом PCI Express заключается в дополнительных двух проводах заземления.Это позволяет более высокому уровню тока течь по проводам +12 В, помогая питать более голодные графические процессоры.
За последние несколько лет мы стали свидетелями увеличения числа блоков питания, которые с гордостью носят в своем описании ярлык «модульный». Все это означает, что некоторые разъемы питания подключены к другому разъему, который вставляется непосредственно в блок питания. Таким образом, вместо того, чтобы иметь массу кабелей и разъемов, забивающих внутреннюю часть корпуса компьютера, вы можете удалить то, что не нужно для экономии места.
В этой модели Cooler Master, как и во многих других, используется довольно простая система подключения модульных кабелей.
Каждый разъем обеспечивает по одному проводу +12 В, + 5 В и + 3,3 В, а также по два провода заземления, и в зависимости от того, к какому устройству будет подключен кабель, разъем на другом конце кабеля будет либо используйте ту же схему подключения или что-нибудь попроще.
Разъем Serial ATA (SATA), указанный выше, используется для подачи питания на жесткие диски, твердотельные накопители и периферийные устройства, такие как устройства записи DVD.
Эта знакомая форма получила быстрое название разъема питания AMP MATE-N-LOK 1-480424-0. Что ж, большинство людей называют его разъемом Molex , но на самом деле это название компании, которая его разработала. Он обеспечивает один + 12В, один + 5В и два провода заземления.
Кабельная разводка выходного источника питания — это еще одна область, где можно сэкономить или уложить более высокий бюджет, чтобы улучшить внешний вид или гибкость проводов. Толщина (или калибра ) металлической проволоки, используемой в кабелях, также играет важную роль, поскольку более толстые провода имеют меньшее электрическое сопротивление, чем более тонкие, что приводит к меньшему тепловыделению при протекании через них тока.
(Что-то внутри) Такой сильный
В начале этой статьи мы сказали, что большинство блоков питания названы в честь максимальной мощности, которую они могут предложить. На простейшем уровне электрическая мощность просто умножается на напряжение, умноженное на ток (например, 12 вольт x 20 ампер = 240 ватт), и хотя такое утверждение заставит многих инженеров постараться исправить это замечание, оно работает достаточно хорошо для наших целей.
Как и большинство фирменных или универсальных моделей, наш блок питания поставляется с этикеткой, на которой представлены различные фрагменты информации о том, сколько мощности может обеспечить каждая линия напряжения.
Здесь мы видим, что общая мощность, доступная по всем линиям +12 В, вместе взятые, достигает пика в 624 Вт; Добавьте все остальные, указанные на этикетке, и мы получим в сумме 760 Вт, что же дает? Ну, это связано с тем, что нормальные линии + 5В и + 3,3 В создаются с использованием VRM на выходе +12 В блока питания.
И, конечно же, все выходные напряжения поступают из одного источника: сетевой розетки. Таким образом, мощность 650 Вт — это максимум, который блок питания может обеспечить в сумме по всем линиям.Так что, если вы использовали 600 Вт на выходе +12 В, на все остальное у вас останется только 50 Вт. К счастью, большая часть оборудования в современном ПК в любом случае потребляет большую часть своего питания от линий 12 В, поэтому это редко является проблемой, если вы выбрали правильную модель блока питания для своих нужд.
Рядом со спецификациями питания есть этикетка с надписью « 80 Plus Bronze. ». Это рейтинг эффективности, который используется в отрасли на добровольной основе (т. Е. Существуют законодательные требования к производителям блоков питания по соблюдению системы рейтингов).Эффективность также зависит от того, какой размер нагрузки пытается обслуживать блок питания (т. Е. Сколько тока проходит по различным линиям).
Если мы возьмем наш Cooler Master, работающий так, что он обеспечивает мощность 325 Вт (50% от его максимальной мощности), то мы можем ожидать, что он будет иметь КПД от 80 до 85%, в зависимости от напряжения сети.
Это приведет к тому, что устройство потребляет от 382 до 406 Вт из стенной розетки. Более высокий рейтинг 80 PLUS не означает, что блок питания дает вам больше энергии, он просто тратит меньше на всех этапах фильтрации, выпрямления, переключения и преобразования.
Также обратите внимание, что пиковая эффективность находится где-то между 50 и 100% нагрузкой; некоторые производители предоставляют диаграммы, показывающие, как можно ожидать, что устройство будет работать при различных нагрузках и напряжениях питания.
Диаграмма эффективности от Cooler Master для их блока питания V1300 Platinum
Иногда стоит обращать внимание на эту информацию, особенно если у вас возникло искушение выложить стопку баксов на БП мощностью 1000 Вт. Если ваш компьютер будет использовать мощность, близкую к такому уровню, то его эффективность будет немного ниже.
Вы можете увидеть, что некоторые блоки питания утверждают, что они однорельсовые или многорельсовые (или предлагают переключатель для переключения между ними). Термин «шина» — это просто другое слово для обозначения определенного напряжения, которое генерирует блок питания. В нашем примере Cooler Master есть одна шина на 12 В и все различные разъемы питания, которые обеспечивают питание от этой шины +12 В, если они используются. Многорельсовый блок питания будет иметь две или более систем, обеспечивающих 12 вольт, однако есть большая разница в том, как это реализовано.
Блоки питания
для приложений центра обработки данных или вычислительных серверов будут иметь несколько шин для обеспечения отказоустойчивости, поэтому отказ одного из них не повлияет на другие.Настольный компьютер с многорельсовым блоком питания может иметь такую настройку, но они, скорее всего, просто возьмут основной выход 12 В и разделят его на две или три части. Например, наш пример обеспечивает до 52 ампер тока на линии +12 В, что соответствует 624 ваттам электроэнергии. Дешевая многорельсовая версия того же устройства может иметь две линии +12 В, указанные в спецификации, но каждая из них будет обеспечивать ток только 26 ампер (или 312 Вт).
Хорошо спроектированный блок питания для настольного компьютера с использованием качественных компонентов не требует многорельсовой системы +12 В, так что не беспокойтесь об этом!
Деньги даром?
Блоки питания
бывают разных ценников.Быстрый просмотр списков на Amazon для того же формата размера дает их всего от 15 долларов за стандартный блок мощностью 400 Вт и вплоть до 180-240 долларов за полностью модульную атомную электростанцию мощностью 1000 Вт от EVGA или Seasonic. . Что вы получаете за свои деньги? Какие вещи стоят больше 200 долларов?
Способность обеспечивать большую мощность очевидна, но как эта мощность передается. Ультра дешевая модель допускает ток до 25 А по линиям +12 В, тогда как сокрушитель кошелька обеспечивает более чем в 3 раза больше — 83 А.Сегодняшние процессоры и видеокарты используют линии +12 В почти для всех своих требований к питанию, но разве 25А достаточно?
Учитывая, что теперь вы можете купить «настольный» процессор с 32 ядрами и соединить его с такой же титанической видеокартой, оба с аппетитом на 300 Вт при полной нагрузке, дешевый блок питания совершенно не будет соответствовать спросу; с другой стороны, у самого дорогого будет достаточно места, чтобы справиться. А поскольку совокупная цена такого процессора и графического процессора может легко превысить 3500 долларов или больше, возможно, выделение нескольких дополнительных сотен не будет большим шоком для некоторых клиентов.
Но на самом деле вы платите за качество компонентов, используемых внутри блока питания. Вернитесь к началу этой статьи и посмотрите на внутренности блока Cooler Master, который мы разбирали. Здесь нет большого количества деталей, и, поскольку практически каждый бит имеет решающее значение для работы устройства, нетрудно понять, почему дополнительные расходы не всегда являются деньгами напрасно.
И на этом мы завершаем рассечение блока питания (и оставляем след битов по всему полу).Это увлекательная часть набора, и уровень инженерии, задействованный в разработке и производстве хорошего, на удивление сложен. Если у вас есть какие-либо вопросы о блоках питания или о блоке питания, который в настоящее время находится в вашем компьютере и спокойно выполняет свою работу, как обычно, задайте их нам в разделе комментариев ниже. Следите за новостями, чтобы узнать больше об анатомических сериях.
Ярлыки покупок

(Выбор от сотрудников TechSpot, от наименее к более дорогим):
Thermaltake Smart 600 Вт на Amazon
EVGA 600 BR на Amazon
Cooler Master MasterWatt 750 Вт на Amazon
Corsair RM750 750 Вт на Amazon
SilverStone Strider ST80F 800 Вт на Amazon
Seasonic Prime PX-1000 W на Amazon
Основы питания
Части блока питания
В идеале блок питания постоянного тока (обычно называемый блоком питания), получающий питание от сети переменного тока, выполняет ряд задач:
1.Он изменяет (в большинстве случаев снижает) уровень подачи до значения, подходящего для управления цепью нагрузки.
2. Он вырабатывает постоянный ток от сети (или сети) синусоидального переменного тока.
3. Он предотвращает появление переменного тока на выходе источника питания.
4. Это гарантирует, что выходное напряжение поддерживается на постоянном уровне, независимо от изменений:
а. Напряжение питания переменного тока на входе питания.
г. Ток нагрузки, поступающий с выхода источника питания.
г. Температура.
Для этого базовый блок питания имеет четыре основных этапа, показанных на рис. 1.0.1.
Рис. 1.0.1 Блок-схема источника питания
Источники питания
за последнее время значительно повысились в надежности, но, поскольку они должны выдерживать значительно более высокие напряжения и токи, чем любая или большая часть цепей, которые они питают, они часто наиболее подвержены отказу любой части электронной системы.
Современные источники питания также значительно усложнились и могут обеспечивать очень стабильные выходные напряжения, контролируемые системами обратной связи.Многие цепи питания также содержат автоматические цепи безопасности для предотвращения опасного перенапряжения или перегрузки по току.
Силовые модули на Learnabout-electronics поэтому знакомят с многими методами, используемыми в современных источниках питания, изучение которых необходимо для понимания электронных систем.
Предупреждение
Если вы планируете построить или отремонтировать источник питания, особенно тот, который питается от сети (линейного) напряжения, модули источников питания на этом сайте помогут вам понять, сколько часто встречающихся схем работает.Однако вы должны понимать, что напряжения и токи, присутствующие во многих источниках питания, в лучшем случае опасны и могут присутствовать даже при отключении источника питания! В худшем случае высокое напряжение, присутствующее в источниках питания, может, и время от времени, УБИТЬ.
Информация, представленная на этом сайте, не только даст вам квалификацию для безопасной работы с источниками питания. Вы также должны обладать навыками и оборудованием для безопасной работы и полностью осознавать местные проблемы здоровья и безопасности.
Пожалуйста, действуйте ответственно, автор этой информации и владельцы этого сайта не несут никакой ответственности или обязательств за любой ущерб или травмы, причиненные людям или любым третьим лицам, имуществу или оборудованию в результате использования или неправильного использования информации, представленной на веб-сайты learnabout-electronics.
Как работают блоки питания для ПК
Если есть какой-то один компонент, который жизненно важен для работы компьютера, то это блок питания.Без него компьютер — всего лишь инертный ящик из пластика и металла. Блок питания преобразует линию переменного тока (AC), идущую из вашего дома, в постоянный ток (DC), необходимый для персонального компьютера. В этой статье мы узнаем, как работают блоки питания для ПК и что означают номинальные мощности.
В персональном компьютере (ПК) источником питания является металлический ящик, который обычно находится в углу корпуса. Блок питания виден сзади многих систем, поскольку он содержит розетку для кабеля питания и охлаждающий вентилятор.
Источники питания
, часто называемые «импульсными источниками питания», используют технологию переключения для преобразования входного переменного тока в более низкие напряжения постоянного тока. Типичное напряжение питания:
3,3 и 5 В обычно используются в цифровых схемах, в то время как 12 В используется для запуска двигателей в дисководах и вентиляторах. Основная спецификация блока питания Вт . Ватт — это произведение напряжения , в вольтах и тока , , ампер или ампер.Если вы работали с ПК в течение многих лет, вы, вероятно, помните, что на исходных ПК были большие красные тумблеры, которые имели большой вес. Когда вы включали или выключали компьютер, вы знали, что делаете это. Эти переключатели фактически контролировали подачу 120-вольтного питания на источник питания.
Сегодня вы включаете питание небольшой кнопкой и выключаете машину с помощью пункта меню. Эти возможности были добавлены к стандартным источникам питания несколько лет назад.Операционная система может отправить сигнал источнику питания, чтобы он отключился. Кнопка посылает 5-вольтовый сигнал источнику питания, чтобы сообщить ему, когда нужно включить. В блоке питания также есть цепь, которая подает 5 вольт, называемая VSB для «напряжения ожидания», даже когда она официально «выключена», так что кнопка будет работать. См. Следующую страницу, чтобы узнать больше о технологии переключателя.
Лучший блок питания 2021 года: надежные блоки питания для игрового компьютера
Блок питания (PSU) — это сердце каждого компьютера.Он принимает переменный ток от стены и преобразует его в низковольтный постоянный ток, который затем питает все ваши компоненты. Поэтому, если вам требуется надежное и стабильное питание для материнской платы, процессора, оперативной памяти, видеокарт, дисков, вентиляторов (и, конечно же!) RGB-подсветки, вам нужен хороший источник питания. Мы выбрали лучшие блоки питания, доступные на сегодняшний день, от доступных по цене блоков питания до абсолютных мощностей, способных работать с двумя системами одновременно.
TL; DR — Это лучшие блоки питания:
1.Corsair RMx серии RM750x
Лучший блок питания
Наш выбор
Corsair RMx Series RM750x
На Amazon
Посмотреть Максимальная мощность: 750 Вт ● Модульный: Полный ● Эффективный: 80 Plus Gold ● Разъемы: 1 x 24-контактный ATX, 2 x EPS, 4 x PCIe, 9 x SATA, 8 x периферийных ● Размеры : 3,39 дюйма x 5,91 дюйма x 6,30 дюйма Менее чем за 200 долларов вы можете получить эффективный и надежный блок питания, который обеспечит более чем достаточно энергии для современного игрового ПК, даже с высококлассными компонентами и немного скромным разгоном.Только тем, у кого есть несколько высокопроизводительных видеокарт или чрезвычайно энергоемкие (и разогнанные) процессоры, вероятно, потребуется больше энергии, чем предлагается. В серии RMx от Corsair есть полностью японские конденсаторы, рассчитанные на температуру до 105 градусов Цельсия. Он имеет сертификат 80 Plus Gold и даже имеет режим вентилятора с нулевой скоростью вращения, чтобы работать совершенно бесшумно, даже когда он не находится под большой нагрузкой. Более дорогая серия RMi добавляет цифровой интерфейс для мониторинга программного обеспечения и модных гидродинамических подшипников, но они, вероятно, не стоят дополнительных денег для большинства людей.
2. Corsair CX Series CX450M
Лучший бюджетный блок питания
Corsair CX Series CX450M
На Amazon
Посмотреть Максимальная мощность: 450 Вт ● Модульный: Полу ● Эффективность: 80 Plus Bronze ● Разъемы: 1 x 24-контактный ATX, 1 x EPS, 2 x PCIe, 4 x SATA, 3 x периферийных, 1 x Дискета ● Размеры: 3,39 дюйма x 5,91 дюйма x 5,51 дюйма Если вы пытаетесь запитать скромный бюджетный игровой ПК, вам не нужно использовать сумасшедший мощный блок питания.На самом деле, не стоит. Итак, для установки, которая будет работать с процессором среднего и низкого уровня и скромной видеокартой, 450 Вт мощности Corsair CX Series CX450M подойдут.
Этот блок питания предлагается по разумной цене ниже 100 долларов США, при этом его эффективность соответствует спецификации 80 Plus Bronze. Вы даже получите полумодульный дизайн, чтобы вы могли поддерживать более чистую организацию кабелей, если вам не нужны определенные соединения (например, SATA, если вы будете использовать только твердотельные накопители PCIe).Этот блок питания также может работать с выключенным вентилятором для бесшумной работы при более легких нагрузках.
3. Cooler Master V850
Лучший блок питания SFX
Cooler Master V850
На Newegg
Посмотри Максимальная мощность: 850 Вт ● Модульный: Полный ● Эффективность: 80 Plus Gold ● Разъемы: 1 x ATX 24-контактный, 1 x EPS 8-контактный, 1 x EPS 4 + 4-контактный, 4 x PCIe, 8 x SATA, 4 x периферийных ● Размеры: 3.94 «x 4,92» x 2,5 «Вам не нужно соглашаться на систему с низким энергопотреблением только потому, что вы хотите встроить в корпус mini ITX. Блок питания Cooler Master V850 имеет все необходимое для работы мощной установки , но он имеет форм-фактор SFX, чтобы вписаться в ваши мини-сборки.
Cooler Master V850 — это полностью модульный блок питания, поэтому вы можете заменять любые кабели. Cooler Master поставляет кабели вместе с корпусом, но если вы думаете о другом стиле или нуждаетесь в другой длине и форме, чтобы поместиться в футляре, у вас будет возможность изменить.Блок питания оснащен вентилятором с гидродинамическим подшипником для более тихой работы и обеспечивает энергоэффективность 80 Plus Gold.
4. Corsair серии AXi AX1600i
Лучший блок питания большой емкости
Corsair AXi Series AX1600i
На Amazon
Посмотреть Максимальная мощность: 1600 Вт ● Модульный: Полный ● Эффективный: 80 Plus Titanium ● Разъемы: 1 x ATX 24-контактный, 2 x EPS, 10 x PCIe, 16 x SATA, 9 x периферийных, 2 x Дискета, 1 порт USB ● Размеры: 3.39 «x 5,91» x 7,87 «Некоторые из нас создают игровые компьютеры для простых смертных. Мы можем использовать процессоры и видеокарты мощностью 65 Вт, мощность которых едва превышает 200 Вт. Но если вы строите компьютер HEDT и вам нужна серьезная мощность для всего, от разгона процессора, двух видеокарт и небольшого количества накопителей, мощных вентиляторов и RGB-подсветки, тогда Corsair AXi Series AX1600i для вас.
Название этого блока питания, вероятно, является хорошим намеком на то, что предлагает этот блок до 1600 Вт мощности.Вам не придется уклоняться от установки с двумя RTX 3090 с этим источником питания в вашей установке. Corsair AXi Series AX1600i обеспечивает мощность с эффективностью 80 Plus Titanium и использует все японские конденсаторы наряду с транзисторами из нитрида галлия. С помощью программного обеспечения Corsair Link вы также можете контролировать производительность и настраивать параметры.
На что обращать внимание в источнике питания
Заманчиво просто подумать «больше — лучше» и выбрать максимальную мощность, которую вы можете найти. Это было бы большой ошибкой.Блок питания на 1200 Вт не обязательно должен быть более качественным, чем блок питания на 650 Вт, и определенно не является правильным выбором для системы, которая не потребляет почти такую мощность.
Номинальная мощность блока питания описывает, сколько мощности он может выдать, но есть множество предостережений. Некоторые блоки питания могут в целом обеспечивать большую пиковую мощность, но недостаточную для критически важных компонентов. Или при повышении температуры подача электроэнергии может стать ненадежной. Существуют десятки калькуляторов блока питания, и использование одного из них может быть хорошим началом.Многие из них рекомендуют больше блоков питания, чем вам действительно нужно, из-за излишней осторожности. Если вы не сходите с ума от разгона или использования нескольких топовых видеокарт, вам, вероятно, не понадобится большой блок питания на 850 Вт.
Конечно, эффективность, с которой блок питания преобразует переменный ток в постоянный, очень важна.
