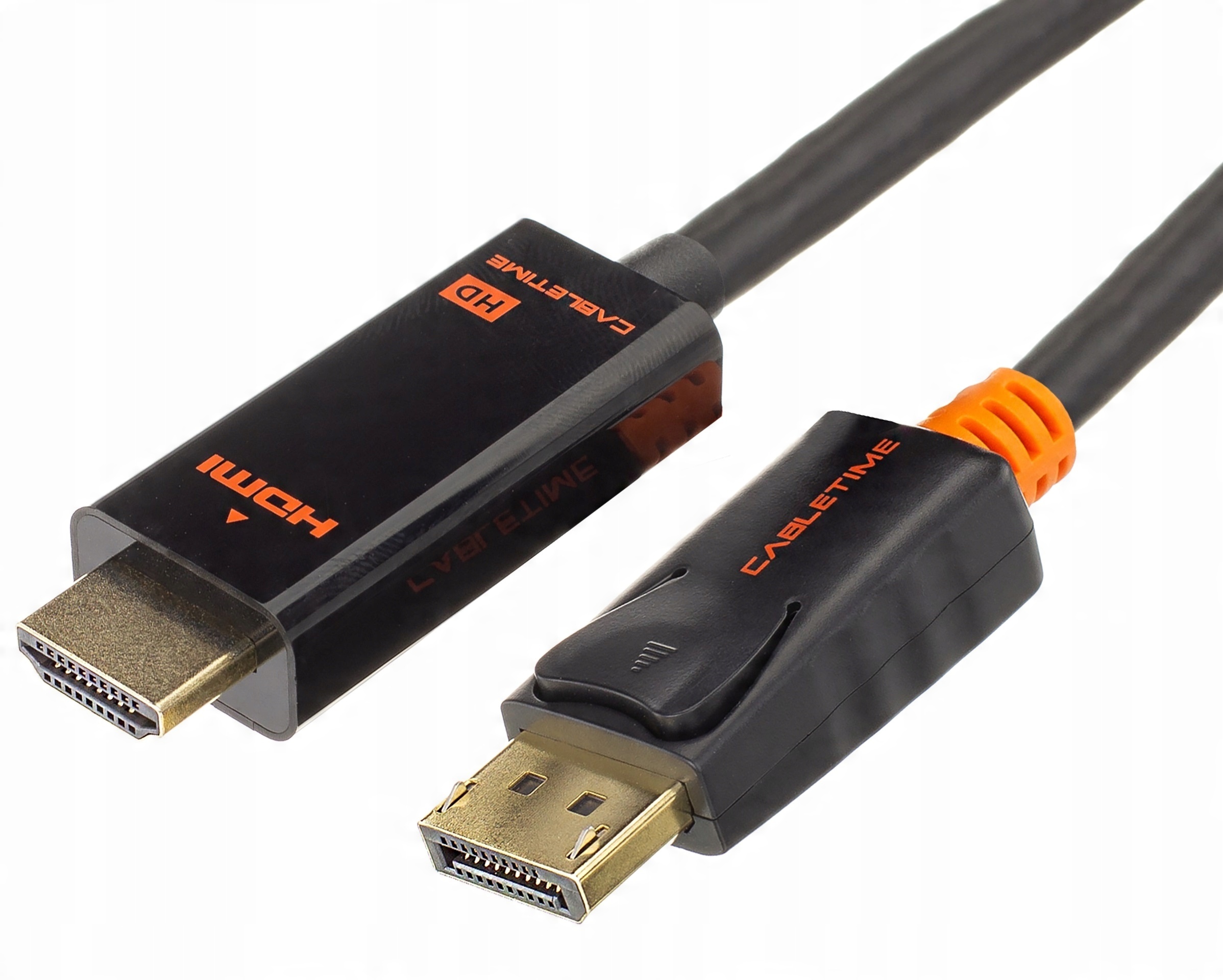

Разъем dp: DisplayPort — разъём для передачи видео и аудио сигнала с высокой скоростью. Для чего нужен DP? Версии DisplayPort и технические характеристики.

Содержание

DP-001-P PANASONIC Разъем датчика давления от -1 до 1бар, ..

ПунктСпецификации
Номер ПродуктаДП-001-П
Номер ДеталиДП-001-П
Маркировка CE директива по соблюдениюДиректива по ЭМС, директива RoHS
Тип давленияДатчик давления
Диапазон номинального давления-100.0 до +100.0 кПа
Диапазон давления настройки-101.0 до +101.0 кПа
-1.030 до +1.030 кгс/смДва
-1.010 до + 1.010
-14.65 до +14.65 пси
-756 до +756 мм рт. ст.
Устойчивость давления500 кПа
Применимая жидкостьВоздуха, неагрессивных газов
Выбираемые единицыкПа, кгс/смДва, бар, PSI, мм рт. ст.
Напряжение питания12 до 24 В постоянного тока ±10 % пульсации р-р 10 % или менее
Потребляемая мощность30 мА или менее
Сравнительный выводPnP с открытым коллектором транзистора
— Максимальный ток: 50 мА
— Напряжение: 30 В постоянного тока или меньше (сравнительной выход и +V)
— Остаточное напряжение: 2 В или менее (при 50 мА источник тока)
Сравнительный выход : выходМожно выбрать как No или NC ключевые действия
Сравнительный выход : гистерезисМинимум 2 цифры (переменная)
Сравнительный вывод : повторяемость±0. 2 % С. Ф. (в пределах ±4 цифры)
Сравнительный вывод : время отклика2,5 МС, 25 мс, 250 мс, выбирается ключевая операция
Сравнительный вывод : защита от короткого замыканияВключены
Дисплей3 + 1/2 разряда, 3-Цвет (белый / красный / розовый) дисплей LCD (дисплея период обновления: 250 мс)
Дисплей : диапазон давления отображаемых-101.0 до +101.0 кПа
-1.030 до +1.030 кгс/смДва
-1.010 до + 1.010
-14.65 до +14.65 пси
-756 до +756 мм рт. ст.
ЗащитаІР40 (МЭК)
Температура окружающей среды0 до +50 ℃+32 до +122 ℉(Без конденсата допускается), хранения: от -10 до +60 ℃+14 до +140 ℉
Влажность окружающей среды35 до 85 % относительной влажности, хранение: от 35 до 85 % относительной влажности
Напряжение устойчивость500 В переменного тока в течение одной минуты. между всеми клеммами питания соединены вместе, и корпусом
Сопротивление изоляции50 мОм и более при 500 В постоянного тока мегомметр между всеми клеммами питания соединены вместе, и корпусом
Устойчивость к вибрации10 до 150 Гц, амплитуда 0,75 мм0,030 дюймаили максимальным ускорением 49 м/сДвав X, Y и Z в течение двух часов каждый
Сопротивление удара100 м/сДваускорение (10 г прибл.) в X, Y и Z три раза в
Степень загрязненияДва
Категория перенапряженияЯ
Высота полезная2000 м6,562 футовили меньше
Температурные характеристики(+20 стандартных℃)+10 до +40℃+50 до +104 ℉: В Пределах ±1 % С. Ф.
0 до +50℃32 до +122℉: В Пределах ±2,5 % Ф. С.
Способ заземленияПлавающий
Порт давленияМ5 внутренняя резьба
МатериалКорпус: ПБТ (армированные стекловолокном)
ЖК-дисплей: акрил
Напорный патрубок: латунь (никелированный)
Монтажной резьбовой части: латунь
Уплотнительное кольцо: Нитриловая резина (NBR)
Раздел: поликарбонат
Вес25 г прибл.
АксессуарыСП-14А-С2 (разъем прилагаемого кабеля 2 м6.562 футов) : 1 шт.
ЗамечаниеЕсли условия измерений не оговорены точно, использовать условия в зависимости от температуры окружающей среды +20 ℃+68 ℉.

Адаптеры для порта Thunderbolt 3 или USB-C на компьютере Mac

Узнайте о различных адаптерах для портов Thunderbolt 3 или USB-C на компьютере Mac.

Адаптеры и кабели, представленные в этой статье, подходят для следующих компьютеров Mac:

  • Модели компьютеров Mac, представленные в 2016 г. или позже, с портами Thunderbolt 3 или Thunderbolt/USB 4.  Эти порты поддерживают подключения Thunderbolt 3 и USB-C.
  • Модели компьютеров Mac, выпущенные в 2015 г. или позже, с портами USB-C. Эти порты поддерживают подключения USB-C.




Чтобы найти подходящий кабель или адаптер для компьютера Mac, проверьте разъем кабеля, предназначенный для подключения к компьютеру.




Thunderbolt 3

Если с дисплеем или другим устройством используется кабель Thunderbolt 3, например кабель Apple Thunderbolt 3, он подключается к компьютеру Mac без адаптера.

Дисплеи Apple Pro Display XDR и LG UltraFine 5K оснащены портом Thunderbolt 3.





USB-C

Если с устройством используется кабель USB-C, например кабель mophie USB-C с разъемом USB-C, он подключается к компьютеру Mac без адаптера.

Дисплей LG UltraFine 4K оснащен портом USB-C.



Thunderbolt  или Thunderbolt 2

Если с дисплеем Apple Thunderbolt Display или другим устройством применяется кабель Thunderbolt или Thunderbolt 2, используйте адаптер Apple Thunderbolt 3/Thunderbolt 2.

Порты Thunderbolt и Thunderbolt 2 отличаются от порта Mini DisplayPort . Их форма одинакова, но обозначения на кабеле и разъеме различны.



Mini DisplayPort

Если с дисплеем применяется кабель Mini DisplayPort, используйте кабель USB-C/Mini DisplayPort, напримеркабель mophie USB-C с разъемом Mini DisplayPort.

Совместимость кабеля с нужными моделями компьютера Mac и дисплея можно уточнить у производителя кабеля.

Порт Mini DisplayPort отличается от портов Thunderbolt и Thunderbolt 2 . Их форма одинакова, но обозначения на кабеле и разъеме различны.

DisplayPort

Если с дисплеем применяется кабель DisplayPort, используйте адаптер или кабель USB/DisplayPort.



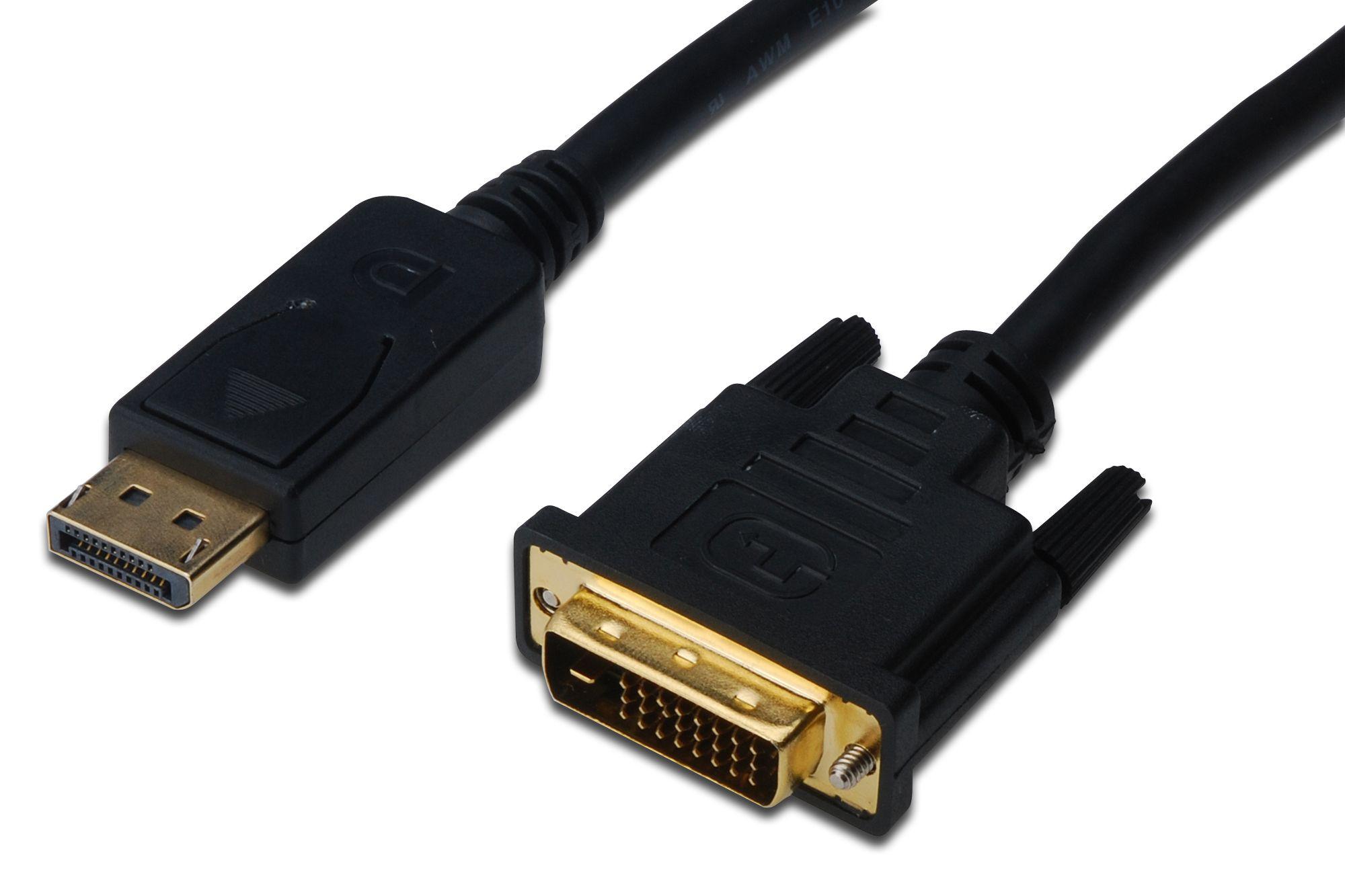

DVI

Если с дисплеем применяется кабель DVI, используйте адаптер или кабель USB/DVI. Совместимость адаптера с нужными моделями компьютера Mac и дисплея можно уточнить у производителя адаптера.





Дополнительная информация

Информация о продуктах, произведенных не компанией Apple, или о независимых веб-сайтах, неподконтрольных и не тестируемых компанией Apple, не носит рекомендательного или одобрительного характера. Компания Apple не несет никакой ответственности за выбор, функциональность и использование веб-сайтов или продукции сторонних производителей. Компания Apple также не несет ответственности за точность или достоверность данных, размещенных на веб-сайтах сторонних производителей. Обратитесь к поставщику за дополнительной информацией.

Дата публикации:

Возможности интерфейса USB Type-C в разных вариантах

Интерфейс USB Type-C все чаще применяется для передачи данных, подключения мониторов и подзарядки мобильных устройств. Благодаря широкой функциональности и компактному размеру он получил распространение во множестве цифровых устройств, включая смартфоны, планшеты и ноутбуки.


Представляем интерфейс USB Type-C


В отличие от интерфейса USB Type-A, USB Type-C выполнен в виде обратимого разъема, поэтому подключение осуществляется проще, а сам разъем является более долговечным. Помимо передачи данных, USB Type-C поддерживает альтернативные режимы работы, например, для вывода видеосигнала по протоколам DisplayPort и HDMI. Это является немаловажным для развития современных ноутбуков, которые становятся все тоньше и легче.

Кроме того, USB Type-C становится стандартным разъемом для питания и подзарядки электронных устройств – с мощностью до 100 Вт. Таким образом, количество необходимых для полноценной работы кабелей сокращается.


Варианты интерфейса USB Type-C в ноутбуках MSI

USB Type-C – это обозначение интерфейсного разъема. По функциональности порт USB Type-C может быть представлен одним из 3-х вариантов.
  • 1. Только передача данных
    Данный вариант используется исключительно для передачи данных. Скорость передачи указывается рядом с разъемом. Например, число 10 будет означать 10 Гбит/с.
  • 2. Альтернативные режимы
    Если рядом с разъемом USB Type-C имеется значок «DP», то данный порт может работать в режиме видеовыхода DisplayPort или HDMI. Он также будет поддерживать передачу данных на скорости, указанной рядом с разъемом. Такой вариант USB Type-C реализован в ноутбуках MSI серий GE/ GS/ GP/ Stealth 15M/ Summit/ Modern/ Creator.
  • 3. Thunderbolt
    Разъем USB-С, сопровождаемый значком «молния», представляет собой интерфейс Thunderbolt. Он совместим с протоколами USB 4.0, Thunderbolt 3 и 4, обеспечивает пропускную способность 40 Гбит/с при передаче данных и позволяет подключать внешние мониторы по протоколам DisplayPort или HDMI. Также поддерживаются док-станции, последовательное подключение нескольких устройств и организация локальной сети по стандарту Thunderbolt Networking. В последнем случае между двумя компьютерами можно обмениваться данными на скорости до 10 Гбит/с. Удобный и многофункциональный интерфейс Thunderbolt доступен в ноутбуках MSI GE/Creator/Summit/Prestige/Modern.
Иногда рядом с разъемом USB Type-C имеется значок штепсельной вилки. Он указывает на поддержку электропитания по стандарту Power Delivery (PD) мощностью до 100 Вт. В ноутбуках MSI серий Summit и Prestige разъем USB Type-C с поддержкой стандарта PD заменяет собой традиционный разъем питания, позволяя пользователю обойтись меньшим числом кабелей.

При подключении к разъему USB Type-C док-станции Docking Station функциональность последней будет зависеть от варианта USB Type-C. Например, если ноутбучный разъем USB Type-C поддерживает только передачу данных, док-станция сможет лишь передавать данные, но не выводить видеосигнал, даже если у нее имеется разъем HDMI. При подключении к разъему USB Type-C в варианте Thunderbolt доступна будет вся функциональность док-станции, включая подзарядку по стандарту PD.

Интерфейс USB Type-C реализован в каждом ноутбуке MSI. Желательно знать, какой именно его вариант представлен в вашей модели, чтобы полностью использовать всю его функциональность. Исчерпывающую информацию об этом вы можете найти в следующих таблицах.

Модель

Только передача данных

Только передача данных

Только передача данных

Альтернативный режим
(передача данных + видеосигнал)

Thunderbolt
(подзарядка по стандарту PD)

Тип

USB 3.2 Gen1

USB 3.2 Gen2

Gen3.2 Gen 2×2

USB3.2 Gen 2/DP

Thunderbolt 3 / 4
with PD charging

↑ Варианты интерфейса USB Type-C в игровых ноутбуках MSI

Модель

Только передача данных

Только передача данных

Только передача данных

Альтернативный режим
(передача данных + видеосигнал)

Thunderbolt
(подзарядка по стандарту PD)

Тип

USB 3.2 Gen1

USB 3.2 Gen2

Gen3.2 Gen 2×2

USB3. 2 Gen 2/DP

Thunderbolt 3 / 4
with PD charging

↑ Варианты интерфейса USB Type-C в ноутбуках MSI серии Создателям контента

Модель

Только передача данных

Только передача данных

Только передача данных

Альтернативный режим
(передача данных + видеосигнал)

Thunderbolt
(подзарядка по стандарту PD)

Тип

USB 3.2 Gen1

USB 3.2 Gen2

Gen3.2 Gen 2×2

USB3.2 Gen 2/DP

Thunderbolt 3 / 4
подзарядка по стандарту PD

↑ Варианты интерфейса USB Type-C в ноутбуках MSI серии Бизнес и Продуктивность

Кабель Kordz PRO 8K, 32,4 Гб/сек DisplayPort™

Скачать Технические данные PDF

Кабель Kordz DisplayPort™ 1.4 HBR3 серии PRO разработан и сконструирован для обеспечения надежного соединения между ПК с поддержкой интерфейса DisplayPort™ (игровым) или ноутбуком и UHD-монитором 8K/60 Гц или 4K/120 Гц или другим устройством с поддержкой DisplayPort™.
Kordz PRO DisplayPort™ — это кабель общего назначения, разработанный для системных интеграторов c высокими требованиями. Используемые в них материалы и элементы конструкции обеспечивают оптимальный баланс между экономичностью и надежными рабочими характеристиками с сохранением принципиально важных особенностей всех цифровых кабелей Kordz, таких как поддержание целостности цифрового сигнала.

  • Разработан и сконструирован для успешной инсталляции и долговечной работы оборудования
  • Интерфейс DisplayPort™ 1.4 8K предлагает обратную совместимость с более ранними версиями DisplayPort™
  • Поддерживает дисплеи высокого разрешения вплоть до 8K (7680 x 4320), 60 Гц
  • Поддерживает режим высокоскоростной передачи данных High Bit Rate 3 (HBR3) с пропускной способностью до 32,4 Гб/сек
  • Поддерживает технологию сжатия потока данных Display Stream Compression (DSC) 1.2
  • Поддерживает технологию Forward Error Correction (FEC) (исправление ошибок методом упреждения)
  • Поддерживает технологию High Dynamic Range (HDR) и HDCP 2. 2
  • Расширенная передача аудиосигнала ( Expanded Audio Transport) — до 32 аудиоканалов
  • Частота дискретизации аудиосигнала 1536 кГц и поддержка всех известных аудиоформатов
  • Инфракрасная пайка контактных переходов для максимальной однородности соединения между разъемами
  • Конструкция из АБС-пластика с компенсатором натяжения из ПВХ и литой под давлением позолоченный разъем
  • Защелкивающийся разъем DisplayPort™ обеспечивает надежное бесперебойное соединение
  • Сертификат соответствия стандарту DisplayPort™

Технические характеристики

Сертификация кабеля DisplayPort™: ≤ 5 м ПАССИВНЫЙ
Стандарт DisplayPort™: HBR3 (High Bit Rate 3)
Подтвержденная VESA пропускная способность: 8,1 Гб/сек, 32,4 Гб/сек (совокупная)
Поддерживаемая скорость передачи: ≥ 8,1 Гб/сек, 32,4 Гб/сек (совокупная) (8K UHD)

Конструкция

Основные проводники: Твердотельная бескислородная медь OFC, 34-28 AWG в зависимости от длины
Вспомогательные проводники: Твердотельная бескислородная медь OFC, 34-28 AWG в зависимости от длины
Изоляция:
Основная: Полиэтилен / полипропилен в зависимости от длины
Вспомогательная: Полиэтилен
Экранирование:
Первичное: Алюминий/майлар, 100% покрытие
Внешнее: Алюминий/майлар, 100% покрытие + луженая медная оплетка, плотность покрытия min. 85%
Материал оболочки кабеля:
> 3,0 м: ПВХ с огнестойкостью UL-CMG
Корпус разъема DP: Премиальный литой под давлением с 24 К позолотой в 1 микрон
Контакты разъема DP: Твердотельная бескислородная медь OFC с 24 К позолотой в 15 микрон
Концевая заделка: Бесконтактная инфракрасная индукционная пайка
Хвостовик разъема DP: Передний корпус из АБС-пластика с литой опорой и компенсатором натяжения из ПВХ

Механические характеристики

Радиус изгиба: ≤ 2,0 м : 34 AWG, 18,0 мм | ≥ 3,0 м : 28 AWG, 30,0 мм
Сечение кабеля: ≤ 2,0 м : 34 AWG, 4,5 мм | ≥ 3,0 м : 28 AWG, 7,5 мм
Глубина монтажа: ≤ 2,0 м : 34 AWG, 61,1 мм | ≥ 3,0 м : 28 AWG, 73,1 мм
Сила удержания контакта: Фиксация соединения на защелке

Размеры

Прикладные характеристики

Поддержка видеоформатов — Скорость передачи на канал (4-канальный режим) / Совокупная

Для всех вариантов длины

4K UHD:

8-bit RGB/YCbCr 4:4:4, 10/12-bit 4:2:2 or 4:2:0:
4096 x 2160p/24 — 2. 23 Гбит/сек./8.91 Гбит/сек.
3840 x 2160p/23.98/24/29.97/30 — 2.23 Гбит/сек./8.91 Гбит/сек.
8-bit YCbCr 4:2:0:
3840 x 2160p/50/59.94/60 — 2.23 Гбит/сек./8.91 Гбит/сек.
8-bit 4:4:4, 10/12-bit 4:2:2 or 16-bit 4:2:0:
3840 x 2160p/50/59.94/60-2D — 4.46 Гбит/сек./17.82 Гбит/сек.
3840 x 2160p/30-3D — 4.46 Гбит/сек./17.82 Гбит/сек.
3840 x 2160p/120 — 8.91 Гбит/сек./35.64 Гбит/сек.
3840 x 2160p/240 — 17.82 Гбит/сек./71.28 Гбит/сек.*


5K Wide UHD:

8-bit RGB/YCbCr 4:4:4, 10/12-bit 4:2:2 or 4:2:0:
5120 x 2160/24
2.97 Гбит/сек./11.88 Гбит/сек.
8-bit YCbCr 4:2:0:
5120 x 2160/50/59.94/60 — 2.78 Гбит/сек./11. 14 Гбит/сек.
8-bit 4:4:4, 10/12-bit 4:2:2 or 16-bit 4:2:0:
5120 x 2160p/50/59.94/60-2D —
5.57 Гбит/сек./22.28 Гбит/сек.
5120 x 2160p/30-3D — 5.57 Гбит/сек./22.28 Гбит/сек.
5120 x 2160p/120 — 11.42 Гбит/сек./45.66 Гбит/сек.*

8K UHD

8-bit RGB/YCbCr 4:4:4, 10/12-bit 4:2:2 or 16-bit 4:2:0:
7680 x 4320/24 —
6.12 Гбит/сек./24.48 Гбит/сек.
7680 x 4320/30 — 6.12 Гбит/сек./24.48 Гбит/сек.
8-bit YCbCr 4:2:0:
7680 x 4320/50/59.94/60 —
6.12 Гбит/сек./24.48 Гбит/сек.
8-bit 4:4:4, 10/12-bit 4:2:2 or 16-bit 4:2:0:
7680 x 4320/50/59.94/60-2D —
12.41 Гбит/сек./49.65 Гбит/сек.*
7680 x 4320/30-3D — 12. 41 Гбит/сек./49.65 Гбит/сек.*
8-bit 4:2:2:
7680 x 4320/120 —
25.55 Гбит/сек.c/102.20 Гбит/сек.*

* Achievable with DSC 1.2a visually lossless compression (Display Stream Compression)

Цветовое пространство: ITU-R BT.601, ITU-R BT.709, sRGB, scRGB, YCbCr, xvYCC, Adobe RGB(1998), DCI-P3, Simplified Color Profile, ITU-BT.2020
Поддержка аудиоформатов: Поддержка всех известных аудиоформатов до 32 аудиоканалов с частотой дискретизации 1536 кГц

Модели

Длина: 1.0м
Модель: K25043-0100-CH
AWG: 34
Технология: Пассивная

Длина: 1.5м
Модель: K25043-0150-CH
AWG: 34
Технология: Пассивная

Длина: 2.0м
Модель: K25043-0200-CH
AWG: 34
Технология: Пассивная

Длина: 3.
Модель: K25046-0300-CH
AWG: 28
Технология: Пассивная

Длина: 4.0м
Модель: K25046-0400-CH
AWG: 28
Технология: Пассивная

Длина: 5.0м
Модель: K25046-0500-CH
AWG: 28
Технология: Пассивная

HDMI,DVI,VGA,DisplayPort — Всё об интерфейсах подключения.

Подбираем  для соответствующего разъема нужный штекер. Какие типы кабелей предлагают производители» HDMI,DVI,VGA,DisplayPort» и какой интерфейс является оптимальным для подключения монитора.

порты HDMI, VGA(D-Sub), DVI.

Раньше что­бы подключить монитор к компьютеру, использовали только аналоговый интерфейс VGA. В сов­ременных устройствах присут­ствуют разъемы » HDMI,DVI,VGA,DisplayPоrt». Посмотрим какими пре­имуществами и недостатками об­ладает каждый из интерфейсов.

С развитием новых технологий для плоских мониторов стало не­достаточно возможностей разъ­ема VGA. Чтобы достичь наивыс­шего качества изображения, не­обходимо использовать цифро­вой стандарт, такой как DVI. Про­изводители устройств для до­машних развлечений создали стандарт HDMI, ставший цифро­вым -преемником» аналогового разъема Scan. Несколько позднее VESA (Ассоциация стандартиза­ции видеоэлектроники) разрабо­тала DisplayPort.

Основные интерфейсы подключения мониторов.

VGA. Первый стандарт подклю­чения, используемый и посей день, был разработан в 1987 году веду­щим в то время производителем компьютеров IBM для своих ПК се­рии PS/2. VGA — сокращенное Video Graphics Array (массив пикселов), в свое время именно так называ­лась видеоплата в компьютерах PS/2, разрешение которой состав­ляло 640×480 пике, (часто встреча­ющееся в технической литературе сочетание «VGA-разрешение» озна­чает именно эту величину).

Как выбрать колонки для компьютера?

Аналоговая система передачи данных с увеличением разрешения только ухудшает качество картинки. Поэтому в современ­ных компьютерах стандартом является цифровой интерфейс.

интерфейсы vga и dvi

. ■ DVI. Данная аббревиатура оз-naHaeTDigital Visual Interface-циф­ровой видеоинтерфейс. Он пере­дает видеосигнал в цифровом формате, сохраняя при этом вы­сокое качество изображения.

DVI имеет обратную совместимость: почти все компьютеры оснащены разъ­емом DVI-I, который способен пе­редавать как цифровые видеодан­ные, так и VGA-сигнал.

Недорогие видеоплаты снабжа­ются DVI-выходом в модификации Single Link (одноканальное реше­ние). Максимальное разрешение в данном случае составляет 1920х 1080 пике. (Full HD). Более дорогие модели видеоплат имеют двух-канальиый интерфейс DVI (Dual Link). К ним можно присоеди­нять мониторы с разрешением до 2560×1600 пике.

Разъем DVI достаточно велик, поэтому Apple разработала для своих ноутбуков интерфейс Mini DVI. С помощью переходника удается подключать устройства с Mini DVI и к монито­рам, оснащенным разъемом DVI.

интерфейсы подключения

■ HDMI. Сокращение HDMI рас­шифровывается как High Defini­tion Multimedia Interface, то есть мультимедийный интерфейс вы­сокого разрешения. В современ­ных устройствах для домашнего развлечения, например плоских телевизорах и Blu-ray-плеерах, HDMI является стандартным ин­терфейсом подключения.

Как и в случае DVI, передача сиг­нала осуществляется в цифровом формате, что означает сохранение исходного качества. Вместе с HDMI была разработана технология за­щиты HDCP (High Bandwidth Digital Content Protection), препятствую­щая созданию точных копий, на­пример, видеоматериалов.

Первые устройства с поддержкой HDMI появились в конце 2003 года. С тех пор стандарт несколько раз подвергался изменениям, в част­ности — добавлялась поддержка новых аудио- и видеоформатов (см. таблицу вверху).

Для миниатюрных моделей тех­ники существует интерфейс Mini HDMI; соответствующий кабель HDMI/Mini HMDI входит в комп­лект поставки многих устройств.

интерфеисы HDMI и DisplayPort

■ DisplayPort (DP). Новый тип цифрового интерфейса для связи видеоплат с устройствами отобра­жения призван заменить DVI. Те­кущая версия стандарта 1.2 позво­ляет подключать несколько мо­ниторов при их последователь­ном объединении в одну цепочку. Однако в настоящее время уст­ройств, обладающих портом DP, не так много. Являясь прямым кон­курентом HDMI, данный интерфейс имеет существенное преиму­щество с точки зрения производи­телей: не требует лицензионных отчислений. В то время как за каж­дое устройство с HDMI приходит­ся платить четыре американских цента. Если на разъеме компьюте­ра или ноутбука стоит обозначе­ние «DP++», это указывает, что с по­мощью переходника можно под­ключать мониторы с интерфейса­ми DVI и HDMI.

Чтобы на тыльной стороне со­временных видеоплат оставалось достаточно места для разъемов иного назначения, был разрабо­тан уменьшенный вариант интер­фейса DP. Например, видеоплаты Radeon серии HD6800 содержат до шести портов Mini DP.

Mini DVI, Mini DisplayPort

HDMI,DVI,VGA,DisplayPort

Какой из этих стандартов полу­чит самое широкое распростра­нение? У HDMI шансы на успех очень велики, ведь данный ин­терфейс есть у большинства уст­ройств. Однако в колоде произ­водителей стран Азии [LG, Pa­nasonic, Sony, Samsung и Sharp] имеется новый козырь: согласно официальным данным, интер­фейс Digital Interactive Interface for Video and Audio (DiiVA) обеспе­чивает пропускную способность 13,5 Гбит/с (DP: 21,6; HDMI: 10,21. Кроме того, как обещают компа­нии, максимальная длина кабеля между устройствами, например Blu-ray-плеером и телевизором, будет достигать 25 м. Никакой информации о том, как выглядит интерфейс DiiVA, пока нет.

Передача видео по USB

Два года назад появилась воз­можность подключать мониторы через USB с помощью переходни­ков DisplayLink. Однако ввиду невысокой (480 Мбит/с) пропуск­ной способности соединение по USB 2.0 для передачи видео не­пригодно. Другое дело — свежая версия стандарта USB (3. 0), обес­печивающая скорость передачи данных до 5 Гбит/с.
Переходник компании DisplayLink позволяет подключать мониторы непосредственно к USB-порту ком­пьютера.

переходник usb dvi

пееходник usb ty dvi

Как соединить компьютер и монитор с разными интерфейсами.

Благодаря переходникам есть множество вариантов подклю­чения (см. таблицу внизу).

варианты подключения

Рас­пространенные переходники, на­пример DVI-I/VGA, имеют впол­не приемлемую стоимость. Так называемые конвертеры, преоб­разующие цифровой сигнал вы­хода DisplayPort в аналоговый VGA-сигнал, обходятся значи­тельно дороже.

DVI to VGA adapter

perekhodnik hdmi vga

Однако, напри­мер, при подключении телевизо­ра с интерфейсом HDMI к разъ­ему DVI практически всегда от­сутствует звук.

adapter HDMI-DVI

HDMI cable to the DVI connector

Возможно ли сочетание устройств с различными версиями HDMI

При таком сочетании будут до­ступны лишь функции более ран­ней версии соответствующего ин­терфейса. Например, если видео­плата с HDMI 1.2 подключена к ЗО-телевизору, поддерживающему HDMI 1.4, то ЗО-игры станут ото­бражаться только в формате 2D.
Совет. Установка нового драйвера позволяет добавить поддержку HDMI 1.4 в некоторых видеопла­тах на чипах от NVIDIA, например GeForce GTX 460.
Какие разъемы обеспечивают наилучшее качество изображения?

Как показало тестирование, ана­логовый VGA-интерфейс дает наи­худшее качество изображения, в особенности при передаче сиг­налов с разрешением более 1024х 768 пике. Такое разрешение сегод­ня поддерживают даже 17-дюймо­вые мониторы. Обладателям мони­торов с большей диагональю и разрешением 1920×1080 пике, на­стоятельно рекомендуется исполь­зовать DVI, HDMI или DP.

Как подключить монитор к ноутбуку?

Большинство ноутбуков оснаща­ется разъемами для подключе­ния внешних мониторов. Вначале присоедините монитор к ноутбу­ку. После этого, используя кнопки Ш и KPI, можно переключаться между следующими режимами.

■ Использование внешнего мо­нитора в качестве основного. Дисплей ноутбука отключается, изображение выводится только на подключенный внешний мо­нитор. Оптимальный вариант для киноманов и геймеров.

Режим клона. Внешний мони­тор и дисплей ноутбука демонст­рируют одно и то же изображение

■  Практичная функция при прове­дении презентаций и семинаров.

■  Многоэкранный режим. Поз­воляет увеличить размер Рабоче­го стола Windows за счет исполь­зования нескольких мониторов. Очень удобно, например, набирая текст в Word, иметь перед глазами электронные сообщения.

Удастся ли присоединить телевизор к компьютеру ?

В современных компьютерах и ноутбуках отсутствуют аналого­вые видеоинтерфейсы, такие как  S-Video или композитный разъем. Поэтому подключить старый ЭЛТ-телевизор точно не получится. Однако подавляющее большин­ство плоских моделей оснащено интерфейсами DVI или HDMI, а значит, соединить их с компью­тером не составит труда.

perekhodnik hdmi ty dvi

Нетбуки же, как правило, обла­дают только VGA-выходом, и с ними можно соединять лишь те телевизоры, у которых имеется VGA-вход.

Можно ли подключить монитор через USB

Для традиционных мониторов это возможно только с помощью дополнительного переходника DisplayLink . Впрочем, в продаже встречаются и модели, подключа­емые к USB-порту компьютера напрямую — например, Samsung SyncMaster 940 UX.

Какова максимальная длина кабеля для монитора?

Возможности кабеля зависят от типа подключения. При использо­вании DVI длина соединения мо­жет достигать 10 м, однако в случае с HDMI и VGA она не должна пре­вышать 5 м. Для достижения мак­симальной скорости передачи.

На что следует обращать внимание при покупке видеокабеля?

hdmi-dvi-cable

Чтобы расположенные поблизо­сти электронные устройства не влияли на качество передава­емого сигнала, приобретайте только хорошо экранированные кабели. При использовании низ­кокачественного кабеля другие устройства, создавая помехи, мо­гут в некоторых случаях даже снижать скорость передачи дан­ных. В результате на экран будет выводиться прерывистое изо­бражение либо появится эффект наложения спектров. Позолочен­ные контакты предотвращают коррозию штекеров вследствие повышенной влажности воздуха. К тому же применяемые в совре­менных кабелях позолоченные контакты снижают сопротивле­ние между разъемом и штекером, отчего повышается качество пе­редачи. Но как видно из практики: на всё это можно забить, на позолоченные контакты и прочую лобуду, дешёвые кабели китайского производства, а именно они поставляются в комплекте с мониторами и видеокартами. И очень неплохо справляются со своими обязанностями.

Для справки: как то, где то собрали меломанов для теста кабелей. Присутствовали и с позолоченными, и с платиновыми контактам, от 1000$ за шнурок и много дороже. Ну и оценки выставлялись за качество звучания. Что бы определить победителя , соревнования проводились ебстественно в тёмную, производителя видно не было. Ну и кому то из устроителей в голову пришла мысль послать сигнал через обыкновенный железный ЛОМ (которым землю долбят). И что ВЫ думаете, он занял одно из призовых мест.



Как выбрать колонки для компьютера?

А меломаны долго объясняли какой кристально чистый звук идёт по этому крутому кабелю.  Так что включайте  голову, а то я видел у ребят кабель   DVI по цене дороже чем видеокарта и монитор вместе взятые.



Amazon.com: Кабель имеет значение Кабель DisplayPort — DisplayPort 4K (кабель DP — DP, кабель DisplayPort), 6 футов

При покупке этого кабеля я не знал, что он официально не сертифицирован. На самом деле, я не знал, что на самом деле существует официальная сертификация, и не знал, что это значит. Я предположил, что это похоже на большинство кабелей HDMI, и что, поскольку сигнал был цифровым, он будет просто работать в соответствии со стандартом, установленным дисплеем.

Этот кабель будет:
— отображать сигнал 1080p с частотой 60 Гц.

Этот кабель может (не проверено мной):
— Отображать сигнал 4k при 60 Гц

Этот кабель не будет:
— Отображать 1440p при 144 Гц … вроде как. (Он будет отображать это, если вы можете загрузить свой компьютер, но иногда он не позволяет вашему компьютеру загружаться, когда он подключен. )

Проблема, с которой я столкнулся с этим кабелем, заключалась в том, что когда он был подключен к моей GTX 980Ti и Монитор Dell S2716DG G-Sync, компьютер не запускается. Ничего такого. На кнопке питания не горит светодиод. Видеокарта не загоралась.Ничего, он был полностью мертв. Я не мог сказать, была ли это проблема с источником питания, проблема с монитором (это был новый монитор) или проблема с видеокартой. Оказывается, проблема в кабеле. Поиск в Google по запросу «ПК не загружается, когда DisplayPort подключен к EVGA GTX 960» приведет вас к ветке Reddit, в которой говорится: «Это обычная проблема … вам нужно только купить сертифицированный кабель Displayport 1.2, и он волшебным образом работает, подойдет любой известный бренд, например Startech за 30 долларов … Если вы также хотите знать, почему, это потому, что большинство кабелей Displayport (даже те, которые входят в комплект поставки мониторов) отправляют обратно сигнал 5 В на 20-м контакте к графическому процессору, что делает вся система мгновенно отключается, в то время как сертифицированный 1. 2 — нет ».

Так я узнал, что этот кабель не сертифицирован. На нем нет официального логотипа DisplayPort, который есть у сертифицированных кабелей.

Сделайте себе одолжение и просто приобретите сертифицированный кабель. Вы можете просмотреть список сертифицированных кабелей на displayport dot org. Если вам это нужно для 1080p, я бы все равно не предлагал его, если вы попытаетесь повторно использовать этот кабель позже, и в конечном итоге забудете, что он несовместим с тем, что вы покупаете следующий.

HDMI против DisplayPort против DVI против VGA против USB-C: объяснение каждого подключения и получение 144 Гц

Большинство мониторов будут иметь ряд доступных входов, и ваш компьютер или ноутбук также будут использовать разные выходы, поэтому это может быть сложно чтобы решить, какое соединение использовать лучше всего.

В большинстве случаев вы можете обойтись без использования того кабеля, который у вас есть, и того, что работает, но если у вас есть более конкретные потребности, такие как передача звука, отображение более высокого разрешения или вывод более высокой частоты обновления для игр, вы Вам нужно будет более разборчиво подходить к выбору кабеля.

Ниже мы описываем различные типы подключений и предлагаем различные сценарии использования, которые помогут вам принять решение. Мы также расскажем, какое соединение и кабель лучше всего выбрать для 144 Гц и других дисплеев с более высокой частотой обновления.

Вот краткое описание типов подключения:

  • HDMI: Аудио и видеосигнал, лучше всего подходит для подключения ТВ к ПК
  • DVI: Только видео, идеально подходит для старых систем или для 144 Гц при 1080p
  • DisplayPort (DP): Лучший разъем для аудио- и видеосигнала, может передавать 144 Гц до 4K.
  • VGA: Старый, устаревший видеоразъем. Используется только тогда, когда ничего другого нет.
  • USB Type-C: Новейший разъем для аудио, видео, данных и питания.Лучшее соединение для ноутбуков и мобильных устройств

HDMI: Лучшее соединение телевизора с ПК

HDMI, или «Мультимедийный интерфейс высокой четкости», если использовать его полное название, является одним из наиболее распространенных видеоподключений. Вы, вероятно, встречали это на своем телевизоре, телевизионных приставках, планшетах, ноутбуках и игровых консолях.

HDMI уникален среди множества вариантов подключения тем, что может передавать как несжатое видео, так и несжатый звук. Вот почему это соединение стало предпочтительным для большинства мультимедийных устройств, поскольку это решение с одним кабелем.

Другие преимущества HDMI включают такие функции, как HDMI-CEC (HDMI Consumer Electronics Control), который позволяет управлять множеством устройств с одного пульта ДУ. Например, подключите звуковую панель к телевизору через порт, совместимый с HDMI-CEC, и звуковая панель может включаться и выключаться вместе с телевизором и управляться одним пультом дистанционного управления.

HDMI претерпел множество изменений с момента своего появления в 2002 году. Его наиболее распространенная версия, используемая в настоящее время в большинстве потребительских устройств, — это 1.4, но теперь все более заметной становится новая, более интересная спецификация 2. 0. Основное различие между спецификациями 1.4 и 2.0 связано с доступной пропускной способностью. HDMI 1.4 имеет максимальную пропускную способность 10,2 Гбит / с, тогда как HDMI 2.0 достигает максимальной скорости 18 Гбит / с.

Причина, по которой пропускная способность становится важной, связана с появлением контента 4K. Из-за ограниченной пропускной способности HDMI 1.4 при разрешении 4K (3840 x 2160) было возможно только 24 кадра в секунду. Теперь, благодаря дополнительной пропускной способности, доступной в 2.0, возможна скорость до 60 кадров в секунду при разрешении 4K. Это также позволяет просматривать 144 Гц в разрешении 1080p (1920 x 1080) через соединение HDMI 2.0.

Глубина цвета также является еще одной областью, в которой новая спецификация HDMI 2 получает некоторые преимущества. В то время как 1.4 был ограничен 8-битным цветом, HDMI 2 имел 10-битный или 12-битный доступный. Это важно, когда контент с расширенным динамическим диапазоном (HDR) становится более доступным.

HDR можно описать как соотношение между самыми светлыми и самыми темными частями изображения.Обычно при стандартном динамическом диапазоне вы теряете детали на обоих концах светового спектра. Экспонируйте сцену для деталей в тенях, и вы получите размытые блики, или экспонируйте для светлых участков, и вы потеряете детали в тенях. HDR обеспечивает больший диапазон деталей во всем спектре света.

Вы, наверное, уже сталкивались с HDR в фотографии. Большинство смартфонов теперь имеют режим HDR, в котором они, по сути, делают множество изображений с разной экспозицией и комбинируют их. Поскольку HDR стал частью стандарта Ultra HD, вы можете ожидать, что больше контента Ultra HD Blu-ray воспользуется преимуществами.Такие инструменты, как Amazon и Netflix для потоковой передачи HDR-контента.

Чаще всего, если вы подключаете что-то к телевизору, HDMI будет вашим лучшим и, скорее всего, единственным вариантом. Большинство мониторов ПК также имеют вход HDMI. Хорошая новость, когда речь идет о 1. 4 по сравнению с 2, заключается в том, что вам не нужно спешить и покупать новые кабели. Чтобы воспользоваться преимуществами спецификации 2.0, вам просто нужно, чтобы оба устройства на каждом конце кабеля были 2-совместимыми. Подойдет любой кабель HDMI, и мы уже убедились, что в качестве кабеля HDMI нет никакой разницы.

Следует обратить внимание на разные размеры подключения HDMI. Есть не только полноразмерный HDMI (тип A), но вы также можете встретить мини-HDMI (тип B) и микро-HDMI (тип C). Они обычно встречаются на портативных устройствах, таких как планшеты, видеокамеры и экшн-камеры, где требуются их физически меньшие соединения. Вы можете купить кабели HDMI-mini-HDMI / HDMI-Micro-HDMI или купить адаптеры mini / micro-HDMI, чтобы использовать полноразмерные кабели HDMI.

Не относится к самому кабелю HDMI, но вместо этого соединение HDMI на вашем устройстве или телевизоре называется HDCP или «Защита широкополосного цифрового содержимого», если использовать его полное название. Последней версией HDCP является HDCP 2.2, которая необходима для контента 4K. HDCP по сути мешает вам подключать воспроизводящее устройство, такое как проигрыватель Blu-ray, к записывающему устройству для создания копий. Такая защита от копирования существует уже несколько десятилетий.

Скорее всего, вы обнаружите, что ваш новый телевизор Ultra HD / 4K поддерживает HDCP 2.2 на порт HDMI, но не всегда для всех. Некоторые модели поддерживают только HDCP 2.2 для входов HDMI 1 и HDMI 2, поэтому, если вы подключаете блестящий новый проигрыватель Blu-ray Ultra HD, такой как Panasonic DMP-UB900 или Samsung UBD-K8500, обязательно используйте правильный Вход HDMI.

ЧИТАЙТЕ СЛЕДУЮЩИЙ: В чем разница между WQHD, QHD, 2K, 4K и UHD?

DisplayPort: 4K при 144 Гц с аудио и видео возможностями

Пока HDMI 2.0 не стал стандартом, DisplayPort превосходил его, когда дело касалось высоких разрешений.DisplayPort 1.2 уже давно может передавать видео с разрешением 3840 x 2160 со скоростью 60 кадров в секунду (или частотой обновления 60 Гц) и в настоящее время является наиболее распространенной спецификацией DisplayPort на большинстве потребительских мониторов и устройств. Это имеет пропускную способность 17,28 Гбит / с.

Новые версии 1.3 и 1.4, обе с максимальной скоростью передачи данных 25,92 Гбит / с, становятся все более доступными. Благодаря расширенным возможностям полосы пропускания он открывает шлюзы для более высоких разрешений, таких как 7680 x 4320 (8K).

DisplayPort 1-1.1a может выводить 144 Гц при 1080p, в то время как 1.2-1.2a может выводить 1440p при 144 Гц, 1.3 выводит до 120 Гц при 4K и 1.4 может выводить 144 Гц при 4K с использованием сжатия потока дисплея (DSC).

Основным преимуществом DisplayPort является возможность вывода на несколько дисплеев через многопотоковую передачу (MST). Вы можете сделать это путем последовательного подключения совместимых мониторов через DisplayPort или путем подключения разветвителя DisplayPort MST к одному выходу DisplayPort на вашем ПК или ноутбуке. Вы должны работать в рамках ограничений пропускной способности какой бы то ни было спецификации DisplayPort, которую вы используете, например, два монитора 1920 x 1080 на 1. 2 или два дисплея 3840 x 2160 по спецификации DisplayPort 1.3+. Таким образом, DisplayPort часто является отличным выбором для тех, кто хочет использовать несколько мониторов.

DisplayPort также имеет преимущества в том, что касается частоты обновления экрана с помощью AMD Adaptive-Sync / FreeSync и Nvidia G-Sync. Это то, что обе компании решили использовать для своей графической реализации. По сути, это помогает уменьшить разрыв изображения на экране, что представляет особый интерес для геймеров. На момент обновления этой статьи это также единственный способ запустить Nvidia G-sync на мониторе AMD FreeSync.Об этом подробнее здесь.

DVI: 144 Гц при 1080p

DVI означает «цифровой визуальный интерфейс» и является еще одним распространенным соединением на мониторах ПК. Все может немного запутаться, если учесть, что существует три разных типа DVI. Есть DVI-A (аналоговый сигнал), DVI-D (цифровой сигнал) и DVI-I (интегрированный аналоговый и цифровой сигнал). Более того, DVI-D и DVI-I имеют одноканальные и двухканальные версии. В настоящее время DVI-A встречается очень редко, так как он не лучше VGA.

Различия между одноканальным и двухканальным подключением связаны с пропускной способностью кабеля. Одноканальный кабель DVI-D или DVI-I может передавать 3,96 Гбит / с, что соответствует максимальному разрешению 1920 x 1200 пикселей. С другой стороны, Dual-link физически имеет дополнительные контакты на разъемах, что обеспечивает максимальную пропускную способность 7,92 Гбит / с и разрешение 2560 x 1600. Хотя DVI по-прежнему является распространенным соединением, он устаревает, поэтому, если вы хотите выводить изображение с очень высоким разрешением, вам придется использовать HDMI или DisplayPort.

С другой стороны, DVI-D может выводить частоту обновления 144 Гц при разрешении 1080p.

VGA (D-SUB): устаревшее кабельное соединение

VGA является самым старым из соединений, описанных в этой статье. Он существует уже несколько десятилетий, еще во времена толстых и тяжелых ЭЛТ-мониторов прошлого. VGA означает массив видеографики, но также может называться «соединение RGB» или «D-sub». Хотя технически VGA может выводить изображение с разрешением 1920 x 1080, проблема в том, что это аналоговое соединение, поэтому при увеличении разрешения вы получаете деградацию изображения по мере преобразования сигнала из аналогового в цифровой.Если в этом нет крайней необходимости, используйте одно из других соединений вместо VGA.

USB-C: лучшее соединение с ноутбуком

С выпуском MacBook 2016 года Apple вытеснила лодку и заменила все соединения своего ноутбука на разъем USB Type-C. USB Type-C все чаще используется в мониторах, таких как Philips Brilliance 258B6QUEB, который мы рассмотрели, с входом USB Type-C, что делает его идеальным компаньоном для MacBook 2016 года.

Что действительно делает разъем USC Type-C популярным, так это его полностью реверсивный разъем, кроссплатформенная совместимость (с новыми смартфонами, планшетами, ноутбуками и компьютерами) и его способность не только выводить видео, но и передавать аудио, данные. и мощность.Это делает его чрезвычайно универсальным видеокабелем, и мы ожидаем, что в ближайшие годы его будут использовать еще больше.

Как комбинировать HDMI, DisplayPort, DVI, USB-C и VGA

Большинство материнских плат и выделенных видеокарт имеют несколько выходов. Вы можете использовать их комбинацию для вывода на несколько мониторов. Поэтому, если у вас есть выходы HDMI и DVI, подключите один монитор через HDMI, а другой через DVI. Как упоминалось выше, если вы используете DisplayPort и ваша видеокарта или устройство поддерживает многопоточную передачу, вы также можете последовательно подключить мониторы DisplayPort и USB-C.

Если вы хотите объединить графические выходы материнской платы и выделенной видеокарты, это возможно с некоторыми процессорами Intel. При этом используется режим «гибридного нескольких мониторов», но он будет зависеть от набора микросхем и, возможно, используемой материнской платы. Вам также может потребоваться обновить BIOS, чтобы он заработал. Intel перечисляет следующие наборы микросхем как совместимые в этом гибридном режиме: Поддержка гибридных нескольких мониторов официально поддерживается драйверами встроенного графического адаптера Intel для систем, использующих наборы микросхем Intel Q45 / G41 / G45 и GM45 / GL40 / GS45 или более поздние версии.

Как получить 144 Гц: Какой кабель нужен для 144 Гц?

Кратко:

  • Выберите DisplayPort для 144 Гц до 4K — поддерживает аудио и видео
  • Выберите DVI , если DisplayPort недоступен — поддерживает только видео
  • Выберите HDMI 2 если DisplayPort недоступен или вам требуется звук с частотой более 144 Гц (поскольку DVI не поддерживает звук)

Тем из нас, кто играет, вам может быть интересно, какой кабель лучше всего использовать для достижения частоты обновления 144 Гц.Вы можете использовать различные кабели, но вам следует обратить особое внимание на версию вашего выходного порта и версию вашего монитора.

Чтобы получить 144 Гц, в идеале вы должны использовать DisplayPort, так как он самый мощный из всех. Здесь DisplayPort 1.0-1.1a может выводить 144 Гц при 1080p, в то время как 1.2-1.2a может выводить 1440p при 144 Гц, 1.3 выводит до 120 Гц при 4K и 1.4 может выводить 144 Гц при 4K с использованием сжатия потока дисплея (DSC). Это лучшее соединение для отображения 144 Гц.

Однако некоторые старые видеокарты и старые мониторы не имеют выхода или входа DisplayPort, но вместо этого имеют DVI и HDMI.К счастью, они поддерживают 144 Гц, но вам нужно опасаться версии и разрешения, которое вы хотите выводить.

Если вы хотите получить 144 Гц при 1080p из порта HDMI, вам необходимо убедиться, что у вас есть доступ к порту HDMI 2.0 как на вашем мониторе, так и на видеокарте. Если ваша видеокарта или монитор относительно старые, скорее всего, вы используете версию 1.4 или ниже, где максимальная частота обновления составляет 120 Гц при разрешении 1080p. Здесь пригодится DVI, так как он может достигать 144 Гц при 1080p.

Независимо от того, какое соединение вы выберете, вам нужно убедиться, что вы зашли в настройки монитора (OSD), чтобы установить версию DP на 1.2 (или выше) или HDMI 2.0 (или выше), и, наконец, проверить настройки вашего графического процессора настроены более высокая частота обновления.

HDMI против DisplayPort: что лучше?

HDMI и DisplayPort — два наиболее часто используемых разъема на дисплеях и мультимедийных устройствах. От компьютеров и игровых консолей до самых маленьких мониторов и самых больших телевизоров — скорее всего, у вас есть что-то, что поддерживает хотя бы один из этих разъемов.Что касается мониторов, большинство из них имеют как минимум одно соединение HDMI и DisplayPort, и большинство компьютеров поддерживают оба. Но в чем разница между ними и как решить, какой из них использовать?

Поддерживаемые технологии

HDMI и DisplayPort были разработаны для разных целей, поэтому они поддерживают разные технологии. У каждого есть свои преимущества в зависимости от того, как вы планируете его использовать.

Поддерживаемые разрешения

Максимальное доступное разрешение и частота обновления зависят от конкретных версий DisplayPort и HDMI, доступных вам.Большинство мониторов на рынке сегодня поддерживают DisplayPort 1.2 или 1.4 и / или HDMI 1.4 или 2.0. Хотя точные характеристики зависят от ряда других факторов, ниже приводится список приблизительных максимальных форматов, которые может поддерживать каждый разъем.

HDMI 1.4 HDMI 2.0 HDMI 2.1 DP 1.2 ДП 1.3 DP 1,4 DP 2.0
1080p при 120 Гц
1440p при 30 Гц
1440p при 60 Гц
1440p при 120 Гц
4k при 30 Гц
4k при 60 Гц
4k при 120 Гц
8k при 30 Гц
8k при 60 Гц
8k при 120 Гц
HDR

HDMI превосходит технически благодаря выпуску HDMI 2. 1, который превосходит возможности DisplayPort 1.4, но мониторов, которые его поддерживают, мало. Однако стоит ожидать, что это скоро изменится, поскольку ряд производителей анонсировали мониторы HDMI 2.1 на выставке CES 2021. По сравнению со стандартным HDMI 2.0 DisplayPort 1.4 превосходит их. Также был анонсирован DisplayPort 2.0, который имеет даже более высокую максимальную пропускную способность, чем HDMI 2.1, почти в три раза больше, чем DisplayPort 1.4. Теоретически это позволило бы достичь разрешения до 16k со сжатием или более низкого разрешения с гораздо более высокой частотой обновления, чем это возможно в настоящее время.Однако на момент написания статьи нет оборудования, поддерживающего DisplayPort 2.0, и из-за глобальных задержек мы, вероятно, не увидим его, по крайней мере, до конца 2021 года.

Победитель: HDMI, на данный момент

Многопотоковая передача (MST)

Впервые представленный с DisplayPort 1.2, Multi-Stream Transport или MST, позволяет подключать несколько дисплеев к одному соединению DisplayPort на вашем компьютере. Хотя общая пропускная способность не может превышать максимальную пропускную способность используемого вами порта, теоретически эта технология позволяет вам запускать до 63 отдельных дисплеев на одном порту.Такое соединение устройств может быть выполнено либо от одного дисплея к другому, метод, известный как «гирляндное соединение», либо через внешний концентратор.

HDMI изначально не поддерживает MST, но можно добиться аналогичных результатов, используя концентраторы DisplayPort-HDMI. Для этого по-прежнему требуется подключение DisplayPort на исходном устройстве.

Победитель: DisplayPort

Переменная частота обновления (VRR)

DisplayPort

  • поддерживает G-SYNC и FreeSync

Поскольку на рынке представлены две различные основные технологии VRR, важно, чтобы ваш выбор разъема соответствовал вашим потребностям.Если вы хотите подключить ПК к видеокарте AMD или Xbox, вам понадобится дисплей, поддерживающий FreeSync. FreeSync поддерживается как через HDMI, так и через DisplayPort, поэтому вам не о чем беспокоиться. G-SYNC, технология NVIDIA VRR, на данный момент поддерживается только через DisplayPort, поэтому, если у вас видеокарта NVIDIA, лучше всего использовать DisplayPort. Чтобы узнать о вариантах, ознакомьтесь с нашими рекомендациями по лучшим мониторам FreeSync и лучшим мониторам G-SYNC.

Победитель: DisplayPort

Узнайте больше о разнице между FreeSync и G-SYNC.

USB-C, альтернативный режим

В основном поддерживается компактными компьютерами 2-в-1 и некоторыми телефонами, USB-C Alt-Mode может отправлять видеосигнал через порт USB-C. DisplayPort поддерживает эту возможность с 2014 года и, в зависимости от полосы пропускания, необходимой для дисплея, также позволяет передавать данные USB по тому же кабелю, поэтому, если ваш монитор имеет встроенные порты USB, вы можете управлять дисплеем и портами USB. с одним кабелем. Это также позволяет использовать режим USB Power Delivery, питая ваш компьютер с помощью одного кабеля.HDMI также поддерживает альтернативный режим USB-C, но требует более сложного кабеля, так как сигнал должен быть преобразован из DisplayPort в HDMI.

Победитель: DisplayPort

Другие технологии

Это просто сводка основных технологий, поддерживаемых как DisplayPort, так и HDMI. HDMI также поддерживает другие технологии, включая ARC и eARC, а также Ethernet-Over-HDMI. За очень немногими исключениями, эти технологии в основном разработаны для телевизоров, и они не поддерживаются на подавляющем большинстве мониторов, поэтому они выходят за рамки данной статьи.

Физические различия

Разъем HDMI Разъем DisplayPort

HDMI

  • 19-контактный разъем
  • Фрикционная защелка

DisplayPort

  • 20-контактный разъем
  • Механическая защелка на большинстве

HDMI и DisplayPort физически очень похожи. HDMI использует 19-контактный кабель, а DisplayPort — 20-контактный. Оба разъема выглядят одинаково, но большинство кабелей DisplayPort имеют физическую защелку, которая предотвращает их случайное отключение.Хотя это официально не входит в стандарт DisplayPort, большинство кабелей DisplayPort имеют фиксирующий механизм. С другой стороны, очень немногие кабели HDMI имеют защелки.

Победитель: розыгрыш

Максимальная длина

HDMI

  • 100 ‘для сигналов 1080p
  • 30 ‘для сигналов 4K
  • Активные кабели можно использовать для более длинных участков
  • Поддерживает другие типы кабелей, включая HDBaseT, для протяженности более 300 футов.

DisplayPort

  • Официально: 10 ‘
  • Существуют более длинные кабели, но максимальное разрешение может уменьшиться
  • Дорогие удлинители, необходимые для больших пробегов

Стандартные кабели HDMI доступны с длиной более 100 футов для сигналов 1080p или 30 футов для сигналов 4k. Использование активных кабелей или других методов передачи, таких как HDMI через HDBaseT, позволяет проложить кабели HDMI на расстояние более 300 футов. DisplayPort, с другой стороны, имеет максимальную длину около 10 футов в соответствии с официальным стандартом. Существуют более длинные кабели, но максимальное разрешение и частота обновления могут снизиться при использовании более длинных кабелей.

Победитель: HDMI

Совместимость

Первоначально разработанный для телевизоров высокой четкости, HDMI теперь поддерживается практически любым домашним аудио / видео устройством, включая компьютеры, домашние кинотеатры, игровые консоли и т. Д.HDMI также поддерживается подавляющим большинством дисплеев, представленных в настоящее время на рынке, от небольших портативных дисплеев до самых больших телевизоров 8k.

DisplayPort был разработан для использования на компьютере в качестве замены разъемов DVI и VGA. В настоящее время нет потребительских телевизоров, поддерживающих DisplayPort, и мы не знаем, будут ли они когда-либо. Ни одна из основных игровых консолей не поддерживает DisplayPort, как и большинство кабельных / спутниковых приставок или потоковых устройств.

HDMI DisplayPort
Телевизоры Есть
Проекторы Есть
Мониторы Есть Есть
Компьютеры Есть Есть
Игровые приставки Есть
Blu-ray плееры Есть
Устройства потоковой передачи Есть
Кабельные коробки Есть

Победитель: HDMI

Заключение

Кабели

DisplayPort и HDMI обеспечивают очень схожую производительность, но каждый из них имеет свои преимущества и недостатки.HDMI поддерживается на большем количестве устройств, но DisplayPort, который был разработан для компьютеров, имеет несколько технических преимуществ. В целом, если вы хотите подключить свой компьютер к новому монитору, используйте DisplayPort, если это возможно. В противном случае HDMI — почти такой же хороший выбор. Если у вашего монитора ограниченное количество входов, использование DisplayPort также оставит ваши порты HDMI свободными, что отлично, если вы хотите подключить игровую консоль или другое устройство.

DisplayPort — D-Sub: полный набор интерфейсов видеовхода для ЖК-монитора

Внимательно рассмотрим интерфейсы видеовхода, используемые в ЖК-мониторах.С появлением интерфейсов нового поколения все больше ЖК-мониторов имеют несколько различных интерфейсов. Качество изображения и простота использования, вероятно, будут зависеть от того, насколько хорошо пользователь знает и использует уникальные характеристики каждого интерфейса при подключении соответствующих устройств.

Примечание. Ниже приводится перевод с японского языка «Курса по ЖК-дисплеям IT Media II, часть 2», опубликованного 16 декабря 2008 г. Авторские права 2011 ITmedia Inc.В английский перевод добавлена ​​информация о Mini DisplayPort.

ЖК-мониторы оснащены широким набором интерфейсов видеовхода

В связи со спросом на мониторы с более высоким разрешением и увеличением количества устройств с высоким разрешением, типы интерфейсов видеовхода (далее «интерфейсы»), встречающиеся в ЖК-мониторах, продолжают расти. Скорее всего, значительное количество пользователей, сталкивающихся с ЖК-мониторами, включающими системы с несколькими входами, задаются вопросом, что подключать к какому терминалу.В этой статье мы обсудим один за другим основные используемые сегодня интерфейсы. Но сначала давайте сделаем обзор доступных типов интерфейсов.

Входные разъемы монитора FlexScan EV3237

Интерфейсы для ЖК-мониторов, предназначенные для использования с ПК, можно разделить на две категории: аналоговые интерфейсы, унаследованные от ЭЛТ-мониторов и цифровые интерфейсы, разработанные совсем недавно.Аналоговый интерфейс включает в себя дополнительные этапы преобразования цифровых сигналов в ПК в аналоговые сигналы для вывода и преобразования этих аналоговых сигналов обратно в цифровую форму с помощью ЖК-монитора, принимающего сигнал. Эта серия действий может ухудшить качество изображения. (Качество изображения также зависит от качества маршрута, используемого при преобразовании из аналогового в цифровой.) Цифровой интерфейс обеспечивает превосходное качество изображения, поскольку он передает цифровые сигналы без преобразования или модификации.

Интерфейсы ЖК-мониторов также можно сгруппировать по различиям в подключаемых устройствах. Основные категории здесь — это входы от ПК и входы от аудио-видео (AV) устройств. Вход ПК обычно включает один из следующих пяти типов интерфейса: D-Sub для аналоговых подключений; DVI-D для цифровых подключений; DVI-I, совместимый как с аналоговым, так и с цифровым подключением; а также HDMI и DisplayPort, представляющие новое поколение интерфейсов для цифровых подключений. Другие более современные адаптеры вводят и выводят сигналы RGB ПК и ЖК-мониторы, используя USB в качестве интерфейса ввода видео.

Основными входными интерфейсами AV являются композитное видео, S-Video, компонентное видео, D1-5 и HDMI. Все они, кроме нового стандарта HDMI, используют аналоговые соединения. Как и в случае входа ПК, цифровое соединение HDMI обычно обеспечивает лучшее качество изображения для входа AV, чем различные интерфейсы аналогового соединения.

Стоит отметить, что, хотя HDMI был разработан для использования с входом и выходом AV, стандарт также поддерживает вход и выход ПК.ЖК-мониторы с портами HDMI включают некоторые, которые официально поддерживают ввод с ПК, а другие — независимо от того, могут ли они отображать ввод с ПК — официально не поддерживают ввод с ПК.

D-Sub и DVI: стандартные интерфейсы для ПК

D-Sub и DVI — современные стандартные интерфейсы в среде ПК.

Официально известный как D-Sub в миниатюре, D-Sub не предназначен исключительно для демонстрационного использования. Он также используется для последовательного порта, параллельного порта, SCSI и других разъемов, причем количество контактов разъема зависит от цели использования.Однако эти стандарты разъемов сейчас редко, если вообще когда-либо, встречаются в ПК для личного использования общего назначения, большинство таких приложений перекочевали на USB.

При использовании в качестве интерфейса монитора порт D-Sub также известен как порт VGA, стандарт аналогового подключения, который существует уже некоторое время. Разъем представляет собой разъем DE-15 с 15 контактами в трех рядах, часто называемый 15-контактным разъемом mini-D-Sub или 15-контактным разъемом D-Sub. (В некоторых разъемах отсутствуют неиспользуемые контакты.) D-Sub в настоящее время является наиболее широко используемым интерфейсом монитора, совместимым с очень большим количеством ПК и ЖК-мониторов.

Гнездовой соединитель D-Sub (фото слева), установленный на стороне монитора, и штекерный соединитель D-Sub (центральное фото) со стороны кабеля. Кабель D-Sub имеет винт на каждом конце разъема, который можно повернуть вручную, чтобы предотвратить непреднамеренное отключение (фото справа).

Стандарт цифрового визуального интерфейса (DVI) использует один из трех типов разъемов: DVI-D для цифрового подключения; DVI-A для аналогового подключения; и DVI-I, совместимый как с цифровыми, так и с аналоговыми подключениями.Разъем DVI-A для аналогового использования не используется повсеместно, и его можно не учитывать при выборе мониторов.

Имейте в виду, что существует два основных типа цифровых подключений DVI-D: одноканальный и двухканальный. Для одноканального подключения DVI-D максимальное отображаемое разрешение составляет 1920 × 1200 пикселей (WUXGA). Для более высоких разрешений (например, 2560 × 1600 пикселей) требуется двухканальное соединение DVI-D, обеспечивающее вдвое большую пропускную способность по сравнению с одноканальным DVI-D (7.4 Гб / сек или выше). Чтобы использовать двухканальное соединение DVI-D, вход DVI-D на стороне ЖК-монитора, выход DVI-D на стороне ПК и кабель DVI-D должны быть совместимы с двухканальным DVI-D. стандарт.

DVI-I, другой стандарт DVI, может использоваться как с цифровыми, так и с аналоговыми соединениями, в зависимости от используемого кабеля монитора. Поскольку аналоговый сигнал DVI-I совместим со стандартом D-Sub, аналоговое соединение может быть выполнено с помощью кабеля монитора с разъемом D-Sub на одном конце и разъемом DVI-I на другом.В зависимости от кабеля и разъемов на стороне ПК и на стороне ЖК-монитора также возможно использование адаптера для подключения разъема DVI-I к разъему D-Sub.

Гнездовой разъем DVI-D, установленный на стороне монитора (фото слева), и одинарный (18-контактный) штекерный разъем DVI-D, установленный на кабеле (центральное фото). Как и кабели D-Sub, кабель DVI-D можно закрепить на месте, повернув винты на обоих концах разъема (фото справа).
Расположение выводов определяет тип разъема DVI. Слева — двухканальный (24-контактный) разъем DVI-D; справа — разъем DVI-A (17-контактный).
Слева — одноканальный (23-контактный) разъем DVI-I; справа — двухканальный (29-контактный) разъем DVI-I.

Кабели монитора с разъемами DVI-I на обоих концах были доступны в одно время.Сегодня это редкость, поскольку такая конфигурация затрудняла определение того, было ли соединение цифровым или аналоговым, и вызывала частые проблемы с подключением. Наличие разъемов DVI-I как на стороне ПК, так и на стороне ЖК-монитора может привести к путанице. В таких случаях идеальной конфигурацией является цифровое соединение с помощью кабеля DVI-D.

Три примера цифрового интерфейса нового поколения

В качестве новейших цифровых интерфейсов большое внимание привлекли мультимедийный интерфейс высокой четкости (HDMI), DisplayPort и Mini DisplayPort.Все стандарты предлагают возможность передачи аудио- и видеосигналов в цифровом виде по одному кабелю; все предлагают легкое присоединение и снятие кабеля.

По форме разъемы HDMI, DisplayPort и Mini DisplayPort напоминают разъем USB серии A (на стороне USB-хоста, например ПК). В разъемах отсутствуют винты, что позволяет легко вставлять и извлекать кабели. (Недостаток: это облегчает отсоединение кабельного соединения, если за кабель цепляется рука или нога.)

Слева — гнездовой разъем HDMI (тип A); посередине — гнездовой разъем DisplayPort; справа — гнездовой разъем Mini DisplayPort. Разъем HDMI имеет 19 контактов. Разъемы DisplayPort и Mini DisplayPort имеют 20 контактов и асимметричный (слева направо) разъем. (Стандарт HDMI также определяет 29-контактный разъем типа B, совместимый с разрешениями, превышающими 1080p.)

Стандарты HDMI, DisplayPort и Mini DisplayPort также совместимы с системой защиты широкополосного цифрового контента (HDCP).Технология, предназначенная для защиты авторских прав на цифровой контент, HDCP позволяет авторизовать как устройства вывода, так и устройства ввода перед отображением видео.

Еще одна особенность заключается в том, что видеосигналы HDMI, DisplayPort и Mini DisplayPort можно преобразовывать туда и обратно с помощью стандарта DVI-D, цифрового интерфейса ПК. Используя соответствующий переходной адаптер или кабель, мы можем выводить видео через разъемы DVI-D, HDMI, DisplayPort и Mini DisplayPort и вводить их в любой из этих вариантов.Однако в настоящее время эта реализация кажется несовершенной: в некоторых случаях устройства ввода и вывода не полностью совместимы (т.е. видео не отображается).

В то время как HDMI, DisplayPort и Mini DisplayPort могут передавать как аудио, так и видео по одному кабелю, DVI-D может передавать только видео и требует отдельных портов ввода / вывода и кабелей для звука. По этой причине при преобразовании между стандартами DVI-D и HDMI, DisplayPort или Mini DisplayPort по одному кабелю можно передавать только видео.(Некоторые продукты могут передавать звук со стороны DVI через адаптер преобразования.)

Давайте подробнее рассмотрим технологии HDMI и DisplayPort.

HDMI, новый стандарт цифровых интерфейсов, совместимый с видео высокой четкости

Теперь стандартный интерфейс для устройств (в первую очередь для телевизоров и рекордеров), HDMI был создан в декабре 2002 года компаниями Sony, Toshiba, Thomson Multimedia, Panasonic (ранее Matsushita), Hitachi и Philips во главе с Silicon Image.Видеосигналы HDMI основаны на стандарте DVI-D, цифровом интерфейсе RGB, используемом в ПК, к которому были добавлены функции передачи звука и управления цифровыми правами (DRM). HDMI был предназначен в основном для использования в качестве цифрового видео- и аудиоинтерфейса для домашней электроники и AV-оборудования.

Гнездовой разъем HDMI (тип A) (фото слева) и штекерный соединитель (центральное фото). Компактный кабель HDMI легко подключается и отключается, как и кабель USB (фото справа).Кабели HDMI бывают двух типов: стандартные (категория 1), обозначающие те, которые прошли 74,25 МГц в тестах скорости передачи, и высокоскоростные (категория 2), обозначающие сертифицированные для 340 МГц. При использовании сигналов высокой четкости, например 1440p, рекомендуется использовать высокоскоростной кабель.

В дискуссиях о HDMI неизбежно возникает тема функциональных различий между версиями стандарта HDMI. В таблице ниже приведены основные различия.Существуют значительные различия в функциях, реализованных между версиями HDMI до версии 1.2a и HDMI версии 1.3 и выше.

Поскольку версии HDMI обратно совместимы, мы по-прежнему можем вводить и выводить видео и аудио, если сторона вывода совместима с версией 1.3 или выше, а сторона ввода — с версией 1.2a или ниже. Однако, если устройство вывода использует функции, реализованные в версии 1.3 или выше, эти функции будут отменены на устройствах ввода, соответствующих версии 1.2а или более ранней версии.

Между прочим, хотя HDMI 1.3 включает в себя такие стандарты, как стандарт широкой цветовой гаммы xvYCC и Deep Color, которые могут обрабатывать данные о цвете с более чем 24 битами, эти спецификации являются факультативными. Номер версии, такой как 1.3, — это просто номер применимых технических характеристик; производители могут выбирать, какие функции включать, в зависимости от конкретного продукта. По этой причине даже продукт, рекламируемый как совместимый с HDMI 1.3a, может не поддерживать все функции, поддерживаемые HDMI 1.3а.

Нажмите для увеличения
  1. 1 Consumer Electronics Control (CEC): сигнал, используемый для функций управления между устройствами, подключенными через HDMI; используется в таких технологиях, как Aquos Familink от Sharp, Regzalink от Toshiba и Viera Link от Panasonic.
  2. 2 Lip Sync: функция, которая автоматически синхронизирует аудио- и видеосигналы.

Нажмите для увеличения

DisplayPort, новейший интерфейс и конкурент HDMI в качестве преемника DVI

Официально утвержденный в мае 2006 года стандарт DisplayPort — это новый стандарт, выпущенный в мае 2005 года Ассоциацией стандартов видеоэлектроники США (VESA), отраслевой организацией, устанавливающей стандарты для интерфейсов, связанных с ПК. Как видеоинтерфейс, продвигаемый VESA, группой, состоящей в основном из производителей ПК и мониторов, он разработан, чтобы заменить стандарты DVI и D-Sub в качестве интерфейса для ПК.Однако нет причин, по которым его нельзя использовать и в AV-оборудовании.

Разъемы DisplayPort «мама» (фото слева) и «папа» (в центре). Хотя кабель DisplayPort похож на кабель HDMI, у него есть два крючка в верхней части разъема, чтобы его было сложнее случайно отсоединить (фото справа).

С максимальной скоростью передачи 10,8 Гбит / с, совместимостью с разрешениями до 2560 × 2048 пикселей или выше, глубиной цвета 48 бит (16 бит на цвет RGB) и максимальной частотой обновления 120 Гц (120 кадров в секунду), его основная Характеристики видеоинтерфейса близки к характеристикам HDMI.Однако, в отличие от HDMI, который передает данные для видеосигналов RGB и сигналов синхронизации отдельно, он отправляет все видео и аудио на целевое устройство через последовательное соединение, разделенное на микропакеты, называемые блоками передачи.

Поскольку DisplayPort представляет собой последовательный интерфейс, такой как PCI Express, который генерирует тактовую частоту из данных вместо использования внешних тактовых сигналов, скорость передачи данных и функциональность легко улучшаются. Кроме того, поскольку DisplayPort использует конфигурацию, в которой ЖК-монитор управляется напрямую, это позволяет уменьшить количество компонентов.Еще одним преимуществом является его способность передавать сигналы на расстояние до 15 метров.

В стандарте DisplayPort сторона вывода определяется как исходное устройство, а сторона ввода — как устройство синхронизации. В этой конфигурации источник и устройства синхронизации обмениваются данными друг с другом, что позволяет автоматически настраивать передачу до оптимального разрешения, глубины цвета и частоты обновления. Аудио- и видеоданные могут передаваться через комбинацию одинарных, двойных или четверных каналов, называемых дорожками, и двух скоростей передачи данных (1.62 Гбит / с и 2,7 Гбит / с). Минимальная конфигурация — однополосная скорость 1,62 Гбит / с; максимум — четыре полосы по 2,7 Гбит / с каждая, всего 10,8 Гбит / с.

Поддерживаемые аудиоформаты и другие атрибуты являются важными элементами устройств синхронизации. Для звука требуется совместимость с 16-битным линейным PCM (32 / 44,1 / 48 кГц). Другие форматы не обязательны. Тем не менее, стандарт совместим с форматами аудио высокой четкости, такими как Dolby TrueHD и DTS HD. Для получения информации о цвете требуется совместимость с RGB, YCbCr (4: 2: 2) и YCbCr (4: 4: 4).

31,1-дюймовый широкоэкранный ЖК-монитор Eizo ColorEdge CG3184-K со встроенными портами DisplayPort

Колонка: Лицензионные сборы: Еще одно различие между HDMI и DisplayPort

Одно из основных различий, очевидных при сравнении HDMI и DisplayPort, — это наличие или отсутствие лицензионных сборов.Для реализации HDMI в продукте производители должны платить лицензионный сбор в размере 10 000 долларов в год, в то время как реализация HDCP требует отдельного лицензионного сбора в размере 15 000 долларов в год. Эти лицензионные сборы влекут за собой значительные расходы для производителей. Когда цены на продукты отражают эти затраты, они могут в большей или меньшей степени повлиять на обычных пользователей. Более знакомый пример — кабель HDMI, за который также взимается лицензионный сбор, что делает его более дорогим, чем другие кабели AV. (Обратите внимание, что лицензионный сбор — не единственная причина повышения цен; требования к качеству и другие факторы также приводят к росту цен.)

DisplayPort не требует никаких лицензионных сборов, кроме платы за HDCP, что делает его более привлекательным и простым для производителей. Прогресс в массовом производстве, вероятно, приведет к ценовым преимуществам и для обычных пользователей. Тем не менее, HDMI, безусловно, является основным цифровым интерфейсом в настоящее время для таких продуктов, как аудио-видео оборудование и игровые приставки. DisplayPort, даже если он будет стандартизирован под руководством производителей ПК, вряд ли займет его место. С ростом поддержки DisplayPort среди поставщиков графических чипов для использования в среде ПК и увеличением числа совместимых продуктов, включая MacBook, использование DisplayPort будет расширяться.

D-терминал и компонентное видео, аналоговые видеоинтерфейсы, совместимые с видео высокой четкости

Давайте обсудим интерфейсы видеовхода, начав со стандартов D-Terminal и компонентного видео. Сами видеосигналы для них обоих идентичны. Видеосигнал состоит из следующих трех типов сигналов: сигнал яркости / синхронизации Y; сигнал Pb (Cb) для разницы между синим и Y; и сигнал Pr (Cr), несущий разницу между красным и Y.В целом они называются компонентными видеосигналами. Особенностью этой технологии является ее способность вводить и выводить высококачественные аналоговые видеосигналы за счет исключения процесса разделения и комбинирования видеосигналов.

Компонентные видеовходы видеосигналов с использованием трех кабелей

Компонентный видеопорт имеет отдельные разъемы для каждого из трех типов видеосигналов: зеленый разъем для сигнала Y, синий разъем для сигнала Pb (Cb) и красный разъем для сигнала Pr (Cr).В большинстве случаев совместимыми видеоформатами являются 480i, 480p, 720p и 1080i, с разъемами с маркировкой Y, Cb и Cr, совместимыми с видео 480i, и разъемами с маркировкой Y, Pb и Pr с видеоформатами более высокого качества.

Хотя порты компонентного видео предлагают более высокое качество и большие преимущества, чем большинство других типов аналоговых видеовходов, они также влекут за собой неудобства, включая более сложные соединения (поскольку они используют три разъема) и большие требования к пространству на устройствах, оборудованных такими портами.Кроме того, они не могут передавать управляющие сигналы. В Японии стандарт D-терминала, сформулированный Японской ассоциацией производителей электроники и информационных технологий (JEITA, известный в то время как Японская ассоциация электронной промышленности или EIAJ), который предлагает собственные улучшения по этим вопросам, получил широкое распространение. использовать.

Разъем D-Terminal объединяет три типа компонентных видеосигналов в один кабель, и его проще подключать.Он также включает управляющий сигнал для идентификации линий сканирования, метода сканирования и соотношения сторон изображения. (Между прочим, он называется D-терминалом только потому, что его разъем имеет форму буквы «D»; «D» не означает «цифровой». Сигналы, проходящие через D-терминал и соединительный кабель, являются аналоговыми.) В таблице ниже приведены типы D-терминалов (D1–5) и соответствующие видеоформаты. Хотя многие продукты оснащены терминалами D5, которые совместимы с видео 1080p, это не указано в официальном стандарте JEITA.

D-Terminal гнездовой (фото слева) и штекерный (центральное фото) разъемы. На каждом конце кабеля с разъемом D есть крючок для предотвращения случайного отсоединения (фото справа). Разъем имеет 14 контактов.
Нажмите для увеличения

Сравнение качества изображения между стандартами компонентного видео и D-терминала показывает, что компонентное видео с его тремя отдельными разъемами обеспечивает более высокое качество изображения из-за структурных характеристик кабеля и разъема.Многие считают, что эта разница становится еще более заметной при использовании более длинных кабелей.

S-Video и композитное видео, аналоговые видеоинтерфейсы стандартной четкости

Рассмотрим порты S-Video и композитного видео. Видео состоит из сигнала яркости и цветового сигнала, объединенных для создания композитного видеосигнала. Композитный видеопорт передает композитный видеосигнал как есть; Порт S-Video передает составной сигнал, разделенный на сигнал яркости и цветовой сигнал.Поскольку для объединения и разделения сигналов яркости и цвета требуется меньше обработки, порт S-Video обеспечивает более высокое качество изображения, чем порт композитного видео.

На разъеме RCA с тремя одиночными контактами в ряд желтый контакт является составным гнездовым разъемом (фото слева). Большинство композитных кабелей имеют форму одного кабеля, который разделяется на три разъема: желтый разъем используется для видео, а красный и белый — для стереозвука (центральное фото).Гнездовой разъем S-Video (фото справа) с четырьмя контактами.

Кроме того, есть два типа портов S-Video: S1, который может идентифицировать видео с соотношением сторон 4: 3 и 16: 9; и S2, который может идентифицировать видео «почтовый ящик» с черными полосами сверху и снизу для отображения видео с соотношением сторон 16: 9 на мониторах с соотношением сторон 4: 3. Устройство отображения, принимающее видео с соотношением сторон 16: 9 или видео в формате почтового ящика, выполняет соответствующее масштабирование для отображения правильного соотношения сторон.

Порты S-Video и композитные порты могут обрабатывать видео вплоть до NTSC стандартной четкости (480i). Скорее всего, в будущем они будут постепенно сокращаться, за исключением приложений, требующих подключения более старого видеооборудования, такого как видеомагнитофоны VHS или камеры DV.

Аналоговые видеоинтерфейсы, включая D-терминал и компонентное видео, можно резюмировать следующим образом в порядке убывания общего восприятия качества изображения: компонентное видео, D-терминал, S-видео и композитное видео.

Некоторые продукты даже используют USB в качестве интерфейса ввода / вывода видео

В заключение вернемся к теме среды ПК. Некоторые недавние продукты используют порты USB для вывода на дисплей ПК. Хотя USB изначально не задумывался как интерфейс дисплея, возник спрос на более простой способ (более простой, чем использование кабеля D-Sub) для настройки среды с несколькими мониторами, особенно для ноутбуков и недорогих нетбуков.

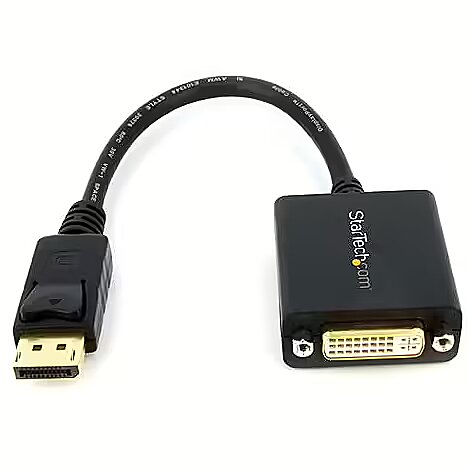

Большинство таких продуктов представляют собой адаптеры, которые подключаются к ПК через USB и имеют разъемы DVI-D или DVI-I на выходной стороне.Затем они подключаются к ЖК-мониторам. После того, как пользователь устанавливает драйвер устройства, ПК распознает адаптер как адаптер монитора. Пользователи могут создать среду с несколькими мониторами в Windows, активировав дополнительный монитор, подключенный к адаптеру, в свойствах экрана. С точки зрения производительности дисплея эти адаптеры не очень подходят для задач, требующих высокой скорости отклика; они связаны с небольшими задержками при отображении операций мыши или клавиатуры.

Небольшое количество ЖК-мониторов на рынке используют USB в качестве интерфейса видеовхода, что позволяет выводить и отображать экран ПК через USB-соединение между ПК и ЖК-дисплеем.Они также идеально подходят для ноутбуков и нетбуков, поскольку позволяют пользователям использовать ноутбуки, подключенные к ЖК-мониторам с большим экраном, на своих офисных столах или дома, а затем использовать ноутбуки для мобильного использования, когда вы находитесь вне дома, просто отсоединив один USB. кабель.

UGREEN DP102 DP кабель от мужчины к мужчине 4K HD Displayport разъем адаптера видео кабель для компьютерного проектора экран монитора

Описание продукта

Спецификация:

1.Торговая марка: UGREEN
2. Модель: DP102
3. Разъем: DP
4. Разрешение: 3840 * 2160
5. Пол: от мужчины к мужчине
6. Длина: 1,5, 3 м
7. Интерфейс: позолоченный
8. Сердечник: луженый медный сердечник
9. Оболочка: ПВХ

Характеристики:

1. Ультра-четкое разрешение 4k, более реальный цвет, более четкое изображение.
2. Позолоченный интерфейс не ржавеет, передача сигнала более стабильна.
3. Конструкция нажимной пряжки делает устройство более устойчивым и прочным.

В пакет включено:

1 x UGREEN DP102 DP кабель между мужчинами и мужчинами 4K HD Displayport Разъем Кабель-адаптер для компьютерного проектора Экран монитора


Более подробные фотографии:



Дополнительная информация

При заказе на Alexnld.com вы получите письмо с подтверждением. Как только ваш заказ будет отправлен, вам будет отправлено электронное письмо с информацией об отслеживании доставки вашего заказа.Вы можете выбрать предпочтительный способ доставки на странице информации о заказе во время оформления заказа. Alexnld.com предлагает 3 различных метода международной доставки, авиапочту, зарегистрированную авиапочту и службу ускоренной доставки, следующие сроки доставки:

Зарегистрировано авиапочтой и авиапочтой Площадь Время
США, Канада 10-25 рабочих дней
Австралия, Новая Зеландия, Сингапур 10-25 рабочих дней
Великобритания, Франция, Испания, Германия, Нидерланды, Япония, Бельгия, Дания, Финляндия, Ирландия, Норвегия, Португалия, Швеция, Швейцария 10-25 рабочих дней
Италия, Бразилия, Россия 10-45 рабочих дней
Другие страны 10-35 рабочих дней
Ускоренная доставка 7-15 рабочих дней по всему миру

Мы принимаем оплату через PayPal , и кредитную карту.

Оплата через PayPal / кредитную карту —

ПРИМЕЧАНИЕ. Ваш заказ будет отправлен на ваш адрес PayPal. Убедитесь, что вы выбрали или ввели правильный адрес доставки.

1) Войдите в свою учетную запись или воспользуйтесь кредитной картой Express.

2) Введите данные своей карты, и заказ будет отправлен на ваш адрес PayPal. и нажмите «Отправить».

3) Ваш платеж будет обработан, и квитанция будет отправлена ​​на ваш почтовый ящик.

Отказ от ответственности: это отзывы пользователей.Результаты могут отличаться от человека к человеку.

[решено] Мониторы не работают с адаптером VGA to Displayport — General Hardware Forum

David1618 написал:

essjae Это не совсем так. VGA — это аналоговый сигнал, но интерфейс DVI — это цифровой интерфейс, который был спроектирован таким образом, чтобы быть электрически идентичным правильно функционирующему сигналу VGA, поэтому требуется только изменение распиновки. (Разве настоящий цифровой сигнал не представляет собой прямоугольную форму волны?)

https: // en.wikipedia.org/wiki/Digital_Visual_Interface

HDMI не спроектирован таким образом, поэтому вам понадобится активный адаптер.

** Если я правильно помню **, дисплейный порт действительно можно запускать с VGA без активного адаптера, потому что дисплейный порт был основан на DVI.

https://en.wikipedia.org/wiki/DisplayPort (в статье указывается, что возможны пассивные адаптеры DP / HDMI, поэтому я не знаю, почему пассивный VGA> HDMI невозможен, но я никогда его не видел)

В любом случае, я просто говорю, что аналогово-цифровой сигнал не обязательно требует активного преобразователя.

В этих статьях так много эзотерики.

Это тоже не совсем так.

Только определенные выводы DVI допускают преобразование аналогового сигнала со сменой вывода. Например, DVI-D не передает аналоговые сигналы, он только цифровой. Посмотрите на схему портов, вам нужны контакты C1-C4 для аналогового сигнала, без них у вас будет только цифровой сигнал.

Хотя вы можете перейти от дисплея к монитору VGA с помощью базового адаптера (порт дисплея обеспечивает питание, а VGA — нет), я не верю, что возможно (и в вашей ссылке упоминается), что невозможно перейти с VGA. в DisplayPort, что обеспечивает преобразование сигнала?

Для аналогового VGA / YPbPr и двухканального DVI требуется активный адаптер с питанием для совместимости и не зависит от двойного режима.Активные адаптеры VGA питаются напрямую от разъема DisplayPort, в то время как активные двухканальные адаптеры DVI обычно используют внешний источник питания, такой как USB.

Дополнительная информация о преобразовании из VGA:

https://www.startech.com/faq/audio_video_general_converting_from_vga

Вот что они рекомендуют: https://www.startech.com/AV/Converters/Video/VGA- в-HDMI-портативный-адаптер-конвертер-USB-аудио-питание -…

DisplayPort против HDMI: какой порт лучший?

HDMI — широко известный интерфейс в бытовой электронике, который используется во всем, от ПК до консолей и, конечно же, телевизоров.DisplayPort встречается немного реже, но есть еще много устройств с ним на борту, и стандарт 2.0 делает его более привлекательным. Эти два видео / аудио стандарта похожи, но различаются, поэтому мы обрисовали в общих чертах типы, которые вы можете получить, и их сравнение.

Типы разъема

Что касается кабелей и разъемов DisplayPort и HDMI, то существуют разные типы и размеры. Это не универсальная ситуация.

Разъемы HDMI

Что касается разъемов HDMI, вы найдете три основных варианта, каждый с 19 контактами.Стандартный размер (тип A) обычно используется в телевизорах, проекторах, телевизионных приставках и ноутбуках, а меньшая версия называется mini-HDMI (тип B) и в основном встречается на ноутбуках и планшетах. Самым маленьким из них является микро-HDMI (тип C), который можно найти на портативных устройствах, таких как планшеты, но с момента запуска USB-C он становится все менее распространенным явлением.

Перейдите по ссылкам ниже, чтобы найти каждый тип кабеля HDMI:

Разъемы DisplayPort

Между тем DisplayPort доступен всего в двух размерах и имеет 20 контактов.Как и HDMI, вы можете выбрать полноразмерную версию и меньшую альтернативу под названием Mini DisplayPort (производства Apple), при этом последний подходит для портов Thunderbolt на машинах Apple.

Стоит отметить, что некоторые устройства поставляются с портами DisplayPort и HMDI, а не просто предлагают один.

Разрешение, качество изображения и полоса пропускания

DisplayPort 1.4a, которому на данный момент исполнилось несколько лет, по-прежнему является наиболее распространенной версией DisplayPort.Он имеет пропускную способность 25,92 Гбит / с и может поддерживать 8K UHD (7680 × 4320) при 60 Гц или 4K UHD (3840 x 2160) при 120 Гц с поддержкой HDR.

DisplayPort 2.0 является официальным, но еще не на устройствах и не скоро. Он представляет собой большой скачок по сравнению с 1.4a, предлагая максимальную пропускную способность 77,4 Гбит / с (по сравнению с 25,92 Гбит / с), разрешение 4K HDR с частотой до 144 Гц и максимальное разрешение 16K (15360 x 8460 пикселей) при 60 Гц для одного дисплея. Как и следовало ожидать, он обратно совместим.

Одним из небольших недостатков DisplayPort по-прежнему является то, что он не поддерживает данные Ethernet, а стандарт не имеет канала возврата звука.Тем не менее, он предназначен для видео и может иметь несколько видеовыходов, что означает более одного дисплея — мы описываем это в нашем руководстве по подключению двух дисплеев к ноутбуку с помощью одного разъема DisplayPort.

Между тем, HDMI версии 2.0b является наиболее распространенной на данный момент и поддерживает то же разрешение 4K, что и более старый стандарт DisplayPort 1.2, но с ограничением всего 60 Гц. HDMI 2.1 является последней версией и увеличивает частоту обновления 4K до 120 Гц и увеличивает пропускную способность с 18 до 48 Гбит / с.Последний стандарт также поддерживает до 10 КБ, но это пока не является обычным явлением на рынке.

В отличие от DisplayPort, все HDMI поддерживают обратный звук, и вы можете купить версии, которые включают Ethernet до 100 Мбит / с. Первое означает, что вы можете передавать аудио на такое устройство, как AV-ресивер, если, например, вы не хотите слышать звук из встроенных динамиков вашего телевизора.

Он также поддерживает Consumer Electronics Control (CEC), функцию, которая позволяет пользователям управлять включенным устройством с помощью одного пульта дистанционного управления, но для этого также требуется поддержка CEC от имени устройства.

Аудио

Что касается звука, здесь действительно нет никакой разницы, поскольку обе последние версии HDMI и DisplayPort поддерживают цифровой звук с частотой до 24 бит и 192 кГц.

Длина

Большинство кабелей HDMI короткие (метр или два), и если вы хотите преодолеть большое расстояние, вам может потребоваться усилитель сигнала или «активный» кабель, который усиливает сам сигнал. Стандарт HDMI не указывает максимальную длину, но он намного длиннее, чем DisplayPort — около 30 метров.

Для DisplayPort вы можете передавать видео 4K на длину до 2 м с помощью пассивного кабеля.
