Ремонт JBL Pulse 2 — профессионально, недорого, быстро

Мастерская по ремонту акустики JBL обслуживает весь модельный ряд марки, в том числе выполним ремонт JBL Pulse 2,в этом разделе уделим особое внимание данной услуге.

Ремонт JBL Pulse 2: типичные поломки

  • — не включается;
  • — не заряжается;
  • — деформирован разъем питания;
  • — не синхронизируется по Bluetooth;
  • — хрипит звук;
  • — нет подсветки JBL Pulse 2

Все эти дефекты устранить можно, если своевременно обратиться к специалисту. Не стоит самостоятельно выполнять разборку и попытки ремонта JBL Pulse 2. На опыте специалистов сервисного центра сотни восстановленных колонок, после самостоятельного «ремонта». В большинстве случаев, если самостоятельно не разбирать устройство, то ремонт выполняется быстро, значительно дешевле и без замены дорогостоящих деталей.

Ремонт JBL Pulse 2: самые частые обращения

  • JBL Xtreme — проблема с аккумуляторами;
  • JBL Charge 2, 3 — проблема с подводными проводами;
  • JBL Flip 3 — проблема с разъемом питания;
  • JBL Pulse 2 -проблема с драйвером (контроллером) питания

Ремонт JBL Pulse 2: проблема с контроллером питания

Колонка может перестать включаться, заряжаться. Также контроллер «отваливается» если колонка падала. Ремонт с любой проблемой возможен в сервисном центре Мой-Ремонт.

Отремонтировать колонку быстро и надежно? Да — это задача специалистов по ремонту JBL. Наш опыт больше 6-ти лет, специалист знает конструктивное устройство каждой модели портативной колонки JBL, даже JBL Flip 4(которая считается новинкой) уже проходила обслуживание у наших мастеров. Нам доверяют, тысячи восстановленных колонок, снова радуют своим звучанием владельцев.

Не стоит печалится, если JBL Pulse 2 начала «глючить» или вовсе не включается, все поправимо! Обратитесь в Мой-Ремонт ведь:

  1. Диагностика на предмет поломки абсолютно бесплатна!
  2. Срок выполнения ремонта 1-4 рабочих дня.
  3. Стоимость ремонта JBL — от 300 грн.
  4. Все детали в наличии.
  5. Гарантия на выполненные работы и замененные детали.
  6. Возможность пересылки колонки Новой Почтой.

Также у нас возможно обновить или прошить любую модель колонок JBL.

Ремонт техники по Украине

Jbl Pulse 2 — OLX.ua

JBL pulse2

Аудиотехника » Портативная акустика

4 600 грн.

Договорная

Стрый Вчера 10:07

Киев, Дарницкий 24 сент.

Обзор беспроводной колонки JBL Charge 2+

В очередной раз можно написать, что пришло время пляжей и вылазок на природу. Но это уже писалось, да и на пляжи пока сильно не походишь. В материале мы расскажем об интересной универсальной колонке, которая замечательно подойдет для прослушивания музыки в разных ситуациях.

Устройство предоставлено магазином «Портатив»

Комплект поставки

Традиционно для JBL акустика упакована в аккуратную коробку. Внутри лежит сам бумбокс, кабель AUX, micro USB и адаптер питания с насадкой на европейскую розетку.



Дизайн, материалы

У Charge 2+ классический дизайн JBL − такая себе «аудио-колбаса». Как у JBL, так и у других конкурирующих компаний достаточно колонок идентичной формы. Конструкция выполнена из приятного софт-тач пластика и металлического «гриля».

Нижняя часть прорезинена для лучшей фиксации на поверхности. По бокам вынесены большие вуферы для придания объемного баса.



Эргономика

Колонку удобно использовать практически в любых местах ‒ в качестве акустики для ноутбука, на природе, при поездке на велосипеде и т.д. JBL Charge 2+ не боится попадания влаги, что подразумевает использование модели даже в дождь. Но погружение в воду колонка не переживет, экспериментировать не стоит. Модель отлично ложится в руку и позволяет без туда транспортировать её в любой сумке или рюкзаке. Весит акустика 600 грамм.



Подключение, элементы управления

Воспроизводить музыку можно с помощью технологии Bluetooth или посредством кабеля mini-jack. Поддерживается отображение заряда аккумулятора в шторке уведомлений. По Bluetooth подключаются до трёх устройств одновременно, что очень выручает в компании, где каждый кричит: «ооо, сейчас такой трэк включу».

На верхней части вынесены кнопки управления колонкой: питания, увеличения / уменьшения громкости и сопряжения Bluetooth.



Звучание

Тут малютка от JBL нас не удивляет, поскольку все знают, что колонки этого производителя играют очень круто, даже самые маленькие и с виду хиленькие. С Charge 2+ абсолютно никаких открытий ‒ два динамика по 45 мм выдают очень качественный и громкий звук. Порадовала проработка и количество низких частот. Лично проверено ‒ колонка справилась с озвучиванием пикника на 15 человек, все отметили детальный звук и громкость.



Функциональность

Помимо своего основного предназначения, JBL Charge II Plus имеет встроенный микрофон для использования в качестве спикерфона. На высокое качество передачи голоса рассчитывать не стоит, но в тихой обстановке вполне неплохо. Также хочется отметить возможность подзарядки портативных устройств на манер смартфонов и планшетов от встроенного аккумулятора.



Цена

$150. При такой цене у колонки большое количество конкурентов, но Charge2+ держит марку и является желаемой даже при своём ценнике, который для многих не очень привлекателен.



Автономность

Встроенная батарея объёмом 6000 мАч позволяет воспроизводить музыку до 12 часов. Как уже писалось выше ‒ вынесен порт USB для зарядки портативных устройств. Последнее очень актуально на природе, где нет возможности подзарядить смартфон, а аккумулятор вот-вот сядет.

Плюсы: Звучание, дизайн, эргономика, автономность, возможность зарядки портативных устройств, одновременное подключение трёх устройств по Bluetooth

Минусы: Качество встроенного микрофона

Вывод: JBL Charge 2+ представляет собой неплохой симбиоз качественного звука, красивого дизайна, долгого времени работы и хорошей функциональности в достаточно компактном корпусе, который можно брать с собой в любые места. Да и стоимость находится не на том уровне, чтобы кричать: «это очень дорого!». В преддверие сезона пляжей и шашлыков самое время присмотреться к таким устройствам. А герой обзор вас уж точно не разочарует.

Технические характеристики

JBL Charge 2 Plus Teal (CHARGE2PLUSTEALEU)

Уведомить о появлении в продаже

ТипПортативная колонка
ПодключениеПроводное соединение, Беспроводное соединение
Количество каналов2.0
Количество полос1
Мощность колонок, Вт15 (2х7,5)
Мощность сабвуфера, Вт
Частотный диапазон, Гц75-20000
Отношение сигнал/шум, дБ80
Входное сопротивление, Омнет данных
Чувствительность, дБ/Вт/мнет данных
Усилительвстроенный
Фазоинвертор
Ethernet
Wi-Fi
DLNA
BluetoothBluetooth 3
AirPlay
NFC
RCA
mini Jack 3,5 mmх1
Цифровой оптический
Цифровой коаксиальный
USBMicro USB x1 (для зарядки)
XLR
Выход на наушники
Другие
Дисплей
Пульт ДУ
Док-станция+ (USB)
Картридер
Регулировка высоких частот
Регулировка низких частот
Встроенный FM-приемник
Встроенный аудиоплеер
Интернет-радио
Встроенный микрофон+
Питаниеот сети, от аккумулятора
Автономность, ч (объем аккумулятора, мАч)12 ч. /нет данных
Материал корпусапластик
Материал отделкинет данных
Размеры, мм79×185,2×79
Вес, кг0,6
Цветбирюзовый
КомплектацияUSB-кабель
ДополнительноВодостойкий , встроенный микрофон

Редакция благодарит магазин «Портатив» за предоставленную для тестирования колонку

Ремонт колонки JBL PULSE 2 (не включается)

Портативная акустика JBL Pulse 2 не включается. Название колонки указано на черных резинках на торцах по бокам.

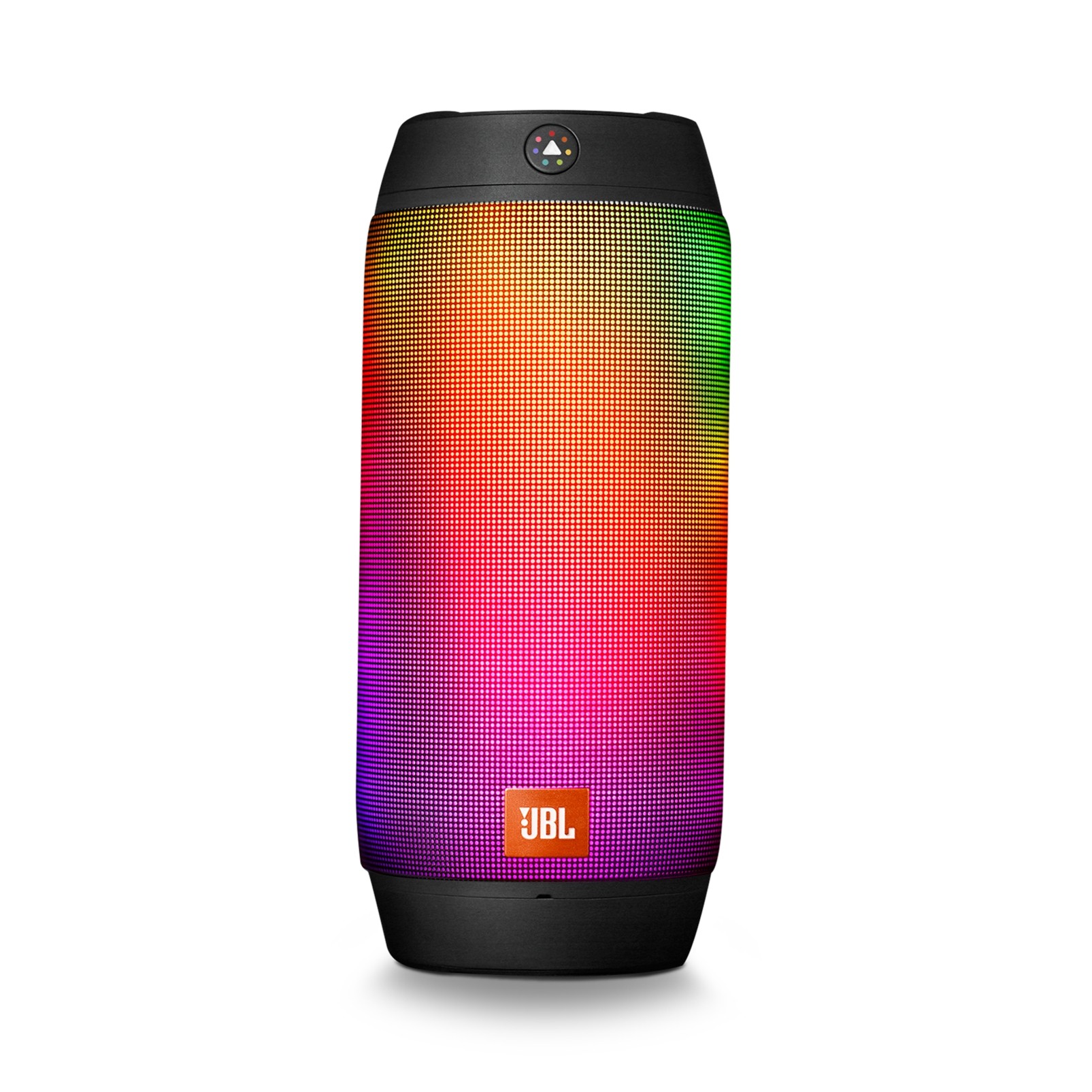

Портативная колонка JBL PULSE 2

На боку находятся кнопки навигации, разъемы и сканер цвета. Данный сканер позволяет колонке принимать цвета прикладываемой к ней поверхности.

Разъемы и кнопки колонки

Колонка для зарядки встроенного аккумулятора требует входного напряжения 5 В с током 2.3 А. Однако подключение зарядного устройства не помогло запустить ее.

Разборка устройства начинается с торцов. По следующей ссылке находится видео разборки колонки JBL PULSE 2. С одной из сторон находится углубление — это микрофон.

Расположение микрофона

Резиновые уплотнители по бокам приклеены. Их нужно отклеить. Под ними находятся винты, которые позволят произвести дальнейшую разборку.

Отклеиваем резиновое уплотнение

Откручиваем по четыре винта под черной резиновой накладкой. Винты стараемся откладывать вместе группами, чтобы потом было удобнее производить сборку устройства.

Снятие пластмассовой накладки

Снимаем пластмассовую накладку.

Снята пластмассовая накладка

Затем отгибаем резиновую накладку.Учитываем, что она приклеена к корпусу колонки.

Снятие резиновой накладки

Аналогично поступаем с другой стороной.

Разборка колонки

После этого полностью снимаем резиновую накладку.

Снятые элементы колонки

Под ней находится черная пластмассовая накладка, которая удерживается четырьмя винтами. Откручиваем их.

Снятие черной накладки

Аккуратно поднимаем ее, т. к. к ней при помощи шлейфа подключен сканер. Он залит герметиком. Расчищаем герметик и отсоединяем шлейф от разъема.

Отключение сканера цвета

На плате продублированы названия функций кнопок. Кроме светодиодов подсветки, кнопок и микросхемы особо ничего нет.

Снятие платы кнопок

Отсоединив плату и сенсор, откручиваем четыре винта, удерживающие основной кожух. Винты отмечены красными прямоугольниками. Кожух сдвигаем в сторону.

Снятие кожуха

Винты удобно также вкручивать в те места, где ни были ранее вкручены. Так понятнее их расположение и легче производить обратную сборку.

Возвращение винтов на свои места

Затем необходимо отклеить полоски светодиодов, под которыми находятся защелки, удерживающие черную накладку с каждой из сторон. Отщелкиваем и снимаем данную накладку.

Снятие защелок

Под накладкой видим аккумулятор на 6000 мАч.

Расположение аккумулятора и разъема зарядки

Модель используемого аккумулятора — DESAY P5542100-P.

Аккумулятор DESAY P5542100-P

С левой стороны находится разъем зарядки. Вытаскиваем плату и производим замер напряжения на ее обратной стороне при подключенном зарядном устройстве. Контакты для замера отмечены красной стрелкой.

Замер напряжения на разъеме зарядке

В моем случае напряжение отсутствовало. Разъем microUSB оказался неисправным. Выпаиваем его паяльным феном.

Разъем зарядки

Разъем нестандартный и пришлось усилить крепление нового разъема.

Новый разъем зарядки

После установки нового разъема проверяем уровень напряжения на аккумуляторе. Аккумулятор подключен напрямую к плате внутри колонки и доступа к ней нет. Поэтому пришлось использовать иголку, которой я проткнул положительный провод. Он был равен 3 В. При подключении зарядного устройства напряжение не возрастает, поэтому пришлось таким же образом подаю на него напрямую 4.3 В. С большим током напряжение поднялось до уровня, который должен восприниматься зарядным. Но при повторном подключении зарядного устройства также ничего не происходило.

Зарядка аккумулятора с внешнего БП

Необходимо разобрать колонку дальше, чтобы найти причину, почему она не заряжается. Снимаем черные заглушки с эмблемой JBL с торцов.

Снятие резиновых заглушек

С торцов без заглушек портативна колонка выглядит следующим образом. Заметна наклейка с надписью DA643A FW:5.3 SC-HAR018PA0101-C.

Колонка внутри с торцов

Отклеиваем полосы со светодиодами над динамиками. Откручиваем винты решетки, защищающие динамики.

Защита динамиков

Теперь откручиваем четыре винта, удерживающие каждый из динамиков. Если их не снять, то плату вытащить мы не сможем.

Динамики

Под динамиками видна уже плата.

Доступ к плате

При этом заметен кварц на 4 МГц, который сорван со своего места.

Неисправный кварц

Отсоединяем все разъемы и убираем клей, которым удерживается плата в корпусе. Однотипных разъемов крайне много, поэтому желательно помечать их подключение маркером. Плата выглядит следующим образом. В центре находится микросхема усилителя TPA3130D2. Маркировка платы: Pulse 2 Main PCB V8.0.

Плата сверху

Важная информация! Как я уже уже писал, аккумулятор и разъем зарядки подключены к данной плате отдельными проводами. На плате находится контроллер заряда MP2637.

Для заряда аккумулятора микросхема MP2637 должна иметь сигнал ENABLE на 18 ножке. Данный сигнал появится только с подключенной платой кнопок и индикации. Данная схема в хорошем качестве показана в выше указанной ссылке на даташит микросхемы.

Схема подключения микросхемы MP2637

С другой стороны плата колонки JBL Pulse 2 находится микроконтроллер PIC32MX150F128D.

Плата с обратной стороны

После запайки нового кварца на 4 МГц, колонка нормально восприняла зарядное устройство и начала заряжаться.

Зарядка колонки

Для установки обратно резиновых уплотнений по торцам я использовал двухсторонний скотч шириной 4 мм.

Приклейка резиновых уплотнений

Индикатор уровня заряда аккумулятора выполнен в виде 5 точек.

Индикатор уровня заряда

Колонка JBL PULSE 2 полноценно работает и заряжается. Довольно красивое устройство.

Отремонтированная JBL PULSE 2

Ранее ремонтировал китайскую копию портативной колонки JBL Charge 3, которая не включалась.
