Dvi d порт: Купить Кабель Display Port NingBo DisplayPort (m) — DVI-D Dual Link (m), черный в интернет-магазине СИТИЛИНК, цена на Кабель Display Port NingBo DisplayPort (m) — DVI-D Dual Link (m), черный (840970)

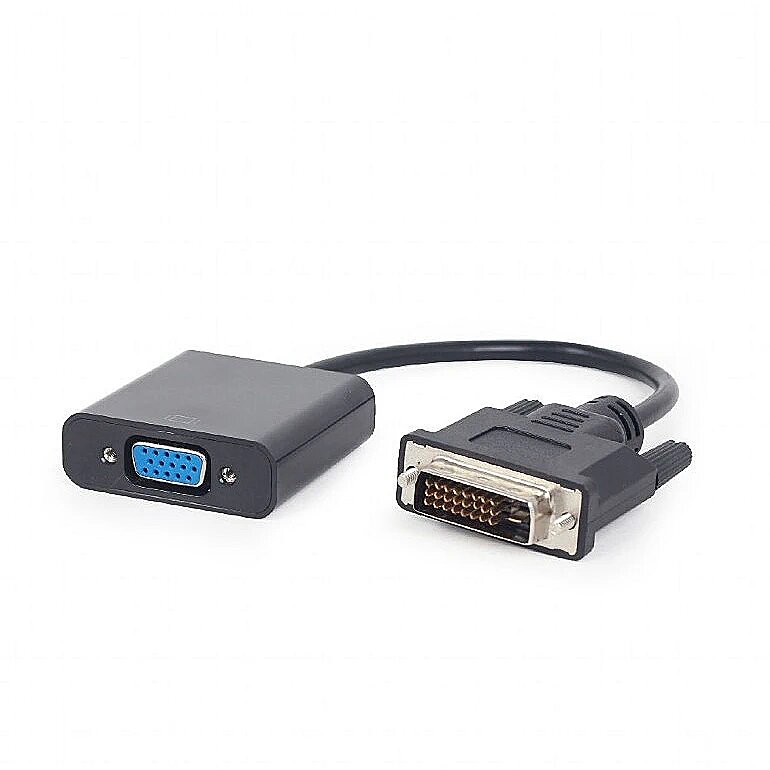

Важно: Если преобразовывать сигнал приходится не только с DVI-D на VGA, но и в другие форматы, стоит приобрести мультифункциональный конвертер, поддерживающий несколько видов интерфейсов.

Рис. 10. Мультифункциональный преобразователь.

Выводы

Несмотря на заверения продавцов подобные преобразователями пользоваться ими не стоит. Вероятность корректного подключения и передачи данных в этом случае не превышает нескольких процентов – а, по заверениям некоторых экспертов, вообще равна нулю. Намного эффективнее будет приобрести конвертер, который гарантированно выполнит свои функции, подключив цифровую видеокарту к аналоговому устройству вывода.

Какой кабель мне нужен для 144 Гц монитора? [Все, что нужно знать]

Опубликовано 30.09.2020, 10:02   · Комментарии:15

Для вывода контента 1080p с частотой 144 Гц вам понадобится кабель Dual-Link DVI, DisplayPort или HDMI 1. 4 или выше (хотя некоторые мониторы с HDMI 1.4 ограничены до 60 Гц или 120 Гц).

Для 144 Гц при 1440p вам понадобится как минимум HDMI 2.0 или DisplayPort 1.2, а для 4K 144 Гц вам понадобится HDMI 2.1 или, в качестве альтернативы, DisplayPort 1.4, который максимален до 120 Гц без сжатия.

VGA

VGA (Video Graphics Array) или D-Sub — это старый аналоговый разъем с максимальным разрешением 1920 × 1200 и 75 Гц. Большинство новых видеокарт и дисплеев не имеют этого порта. Его все еще можно найти на некоторых мониторах, что может быть полезно, если вы хотите подключить его к более старому графическому процессору или использовать его для настройки нескольких мониторов.

DVI

DVI (цифровой визуальный интерфейс) — более распространенный и распространенный разъем, но имейте в виду, что не все версии DVI одинаковы. Только порт Dual-Link DVI-D может работать с разрешением 1920 × 1080 при 144 Гц или 2560 × 1440 при 75 Гц, в то время как другие порты DVI имеют максимальную пропускную способность с той же полосой пропускания, что и VGA.

HDMI

В настоящее время большинство мониторов, телевизоров и видеокарт имеют как минимум порт HDMI 1.4, которого достаточно для 144 Гц при 1080 пикселей, 75 Гц при 1440 пикселей и 30 Гц при 4K.

Однако имейте в виду, что некоторые мониторы имеют ограниченную полосу пропускания по HDMI 1.4, поэтому в некоторых случаях максимальная частота составляет 120 Гц или даже 60 Гц (в основном G-SYNC и более старые мониторы).

Фактически, большинство мониторов с частотой 144 Гц ограничены частотой 120 Гц по HDMI 1.4, но некоторые производители мониторов будут использовать настраиваемые параметры синхронизации, частоту пикселей и т.д., Чтобы использовать весь потенциал полосы пропускания HDMI 1.4, получая 144 Гц при 1080p.

Итак, убедитесь, что именно тот монитор, на который вы смотрите, поддерживает 144 Гц или как минимум 120 Гц через порт HDMI 1.4 — или просто поищите дисплей 144 Гц с HDMI 2.0.

HDMI 2.0 также довольно стандартен и может использоваться для 240 Гц при 1080p, 144 Гц при 1440p и 60 Гц при 4K. В последней версии HDMI 2.1 добавлена ​​встроенная поддержка 120 Гц при 4K UHD и 60 Гц при 8K.

DisplayPort

Помимо порта HDMI, большинство игровых мониторов также оснащены портом DisplayPort 1.2, который предлагает встроенную поддержку 240 Гц при 1080p, до 165 Гц при 1440p и до 75 Гц при 4K.

DisplayPort 1.3 и DisplayPort 1.4 обеспечивают дополнительную полосу пропускания, необходимую для 240 Гц при 1440p, 120 Гц при 4K, 60 Гц при 5K и 30 Гц при 8K. Основное различие между DP 1.3 и DP 1.4 заключается в том, что последний поддерживает DSC (сжатие видеопотока), что позволяет ему передавать 144 Гц при 4K, 120 Гц при 5K и 60 Гц при 8K, но со сжатием.

Разъем mini-DisplayPort (или Thunderbolt) может выводить ту же полосу пропускания, что и реализация DisplayPort, на которой он основан. Итак, mini-DisplayPort 1.2 может работать с частотой 75 Гц при 4K, 240 Гц при 1080p и т.д.

Кроме того, mini-DisplayPort теперь заменяется портом USB Type-C на новых дисплеях. Порт USB-C отправляет сигнал DisplayPort для аудио и видео и может одновременно заряжать (если устройство поддерживает подачу питания) и передавать данные на подключенное устройство.

Адаптеры для 144 Гц

Если ваш монитор 144 Гц и видеокарта не поддерживают 144 Гц через один и тот же тип порта, вы можете использовать адаптер.

В таблице ниже вы найдете все доступные в настоящее время комбинации адаптеров для 1080p 144 Гц или выше. Имейте в виду, что при использовании адаптера важен порядок вывода/ввода.

Например, с адаптером HDMI (выход/ПК) — DP (вход/дисплей) вы можете подключить компьютер с портом HDMI к монитору с портом DisplayPort — но не наоборот, поскольку эти адаптеры не являются двунаправленными. Чтобы подключить компьютер с DisplayPort к монитору с HDMI-портом, вам понадобится адаптер DisplayPort-HDMI.

Когда дело доходит до адаптеров DVI, адаптер DVI-D должен быть активным, а не пассивным, что означает, что он обычно использует разъем USB для питания. Более того, для 144 Гц вам понадобится адаптер Dual-Link DVI-D, Single-Link работать не будет.

Доступные комбинации активных адаптеров: (Mini) DisplayPort — HDMI (и наоборот), DisplayPort — Dual-Link DVI-D, USB-C — DP и USB-C — HDMI. Активного адаптера HDMI-Dual-Link DVI-D в настоящее время не существует.

Обратите внимание, что эти активные адаптеры довольно дороги и что некоторые производители ложно рекламируют пассивные адаптеры как активные и/или одноканальные адаптеры DVI как двухканальные.

Кроме того, дважды проверьте, поддерживает ли ваш монитор / графический процессор 144 Гц через порт, который вы пытаетесь преобразовать, прежде чем покупать дорогой активный адаптер.

Вопросы-Ответы

Поддерживает ли HDMI 1.

Да, HDMI 1.4 может поддерживать до 144Hz в 1920 × 1080. Однако не все мониторы с HDMI 1.4 также подходят.

Старые игровые мониторы с частотой 144 Гц, такие как Acer GN246HL, BenQ XL2411, BenQ XL2411Z, BenQ XL2430T, ASUS VG248QE, AOC G2460PF и т. Д., Имеют ограничение на 60 Гц через HDMI. Многие мониторы с HDMI 1.4 также ограничены до 120 Гц при разрешении 1080p.

Более того, все мониторы с G-SYNC ограничены 60 Гц через HDMI.

У моего ноутбука/ПК есть только порт HDMI, но мой монитор поддерживает 144 Гц через DisplayPort.

Вам понадобится активный адаптер HDMI-DP. Обратите внимание, что этот адаптер поддерживает частоту до 120 Гц только при разрешении 1080p.

У моего ноутбука/ПК есть только порт HDMI, но мой монитор поддерживает 144 Гц через Dual-Link DVI-D.

Вам понадобится активный переходник с HDMI на DL-DVI-D. К сожалению, в настоящее время такого адаптера не существует. Вам понадобится монитор, который поддерживает 144 Гц через HDMI или, по крайней мере, через DisplayPort, и в этом случае вы можете использовать адаптер HDMI-DP.

У моего ноутбука/ПК есть только порт Mini DisplayPort, но мой монитор поддерживает 144 Гц через DisplayPort.

Вам понадобится стандартный кабель Mini DisplayPort-DisplayPort.

У моего ноутбука/ПК есть только порт Mini DisplayPort, но мой монитор поддерживает 144 Гц через Dual-Link DVI-D.

Вам понадобится активный адаптер Mini DisplayPort — DL-DVI-D. Помните, что этот адаптер допускает частоту до 120 Гц только при разрешении 1080p. Использование пассивного или одноканального адаптера DVI-D ограничит вас частотой 60 Гц при разрешении 1080p.

У моего ноутбука/ПК есть только порт Mini DisplayPort, но мой монитор поддерживает 144 Гц через HDMI.

Вам понадобится адаптер Mini DisplayPort-HDMI. Пассивного переходника хватит на 1080o 120Гц.

У моего ноутбука/ПК есть только порт USB-C, но мой монитор поддерживает 144 Гц через DisplayPort.

Учитывая, что порт USB-C на вашем ноутбуке поддерживает Thunderbolt 3 или альтернативный режим DisplayPort, вам понадобится адаптер/кабель USB-C — DP.

У моего ноутбука/ПК есть только порт USB-C, но мой монитор поддерживает 144 Гц через Dual-Link DVI-D.

Вам понадобится переходник с USB-C на DL-DVI-D. К сожалению, такого адаптера не существует. Существуют адаптеры USB-C и Single-Link DVI, но они ограничены разрешением 1080p при 60 Гц.

У моего ноутбука/ПК есть только порт USB-C, но мой монитор поддерживает 144 Гц через HDMI.

Учитывая, что порт USB-C на вашем ноутбуке поддерживает Thunderbolt 3 или альтернативный режим DisplayPort, вам понадобится адаптер/кабель USB-C — HDMI.

Кабели Displayport DVI

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

1. Добавить в список желаний Кабель DisplayPort — DVI-D 1080P 3 ‘Черный
   • Товарный инвентарь

   • 837 Howard Street, CA 94103
     415-495-5888

   • 2727 с. Эль-Камино-Реал, Калифорния 94403
     650-345-5888

   • 510 Lawrence Expressway, Suite 107, CA 94085
     650-964-5888

   • 3777 Stevens Creek Blvd. , CA 95051
     408-248-5888

   • 5990 Mowry Ave., CA 94560
     510-792-5888

   • Заявление об ограничении ответственности: Точность инвентаризации не гарантируется. Для вашего удобства мы можем сделать переводы между магазинами или по специальному заказу.

2. Добавить в список желаний # DPD06M Displayport для DVI-D 24 + 1 M / M 6 ‘черный
   • Товарный инвентарь

   • 837 Howard Street, CA 94103
     415-495-5888

   • 2727 с. Эль-Камино-Реал, Калифорния 94403
     650-345-5888

   • 510 Lawrence Expressway, Suite 107, CA 94085
     650-964-5888

   • 3777 Stevens Creek Blvd. , CA 95051
     408-248-5888

   • 5990 Mowry Ave., CA 94560
     510-792-5888

   • Заявление об ограничении ответственности: Точность инвентаризации не гарантируется. Для вашего удобства мы можем сделать переводы между магазинами или по специальному заказу.

3. Добавить в список желаний DisplayPort 1. 2 M на DVI-D M 3 ‘Черный
   • Товарный инвентарь

   • 837 Howard Street, CA 94103
     415-495-5888

   • 2727 с. Эль-Камино-Реал, Калифорния 94403
     650-345-5888

   • 510 Lawrence Expressway, Suite 107, CA 94085
     650-964-5888

   • 3777 Stevens Creek Blvd. , CA 95051
     408-248-5888

   • 5990 Mowry Ave., CA 94560
     510-792-5888

   • Заявление об ограничении ответственности: Точность инвентаризации не гарантируется. Для вашего удобства мы можем сделать переводы между магазинами или по специальному заказу.

4. Добавить в список желаний Активный мини-DP 1. Поддержка переходного кабеля 2 M на DVI (24 + 5) F 4K * 2K
   • Товарный инвентарь

   • 837 Howard Street, CA 94103
     415-495-5888

   • 2727 с. Эль-Камино-Реал, Калифорния 94403
     650-345-5888

   • 510 Lawrence Expressway, Suite 107, CA 94085
     650-964-5888

   • 3777 Stevens Creek Blvd. , CA 95051
     408-248-5888

   • 5990 Mowry Ave., CA 94560
     510-792-5888

   • Заявление об ограничении ответственности: Точность инвентаризации не гарантируется. Для вашего удобства мы можем сделать переводы между магазинами или по специальному заказу.

5. Добавить в список желаний Активный DP 1. Переходный кабель 2 M на DVI (24 + 5) F, 8 дюймов, поддержка 4K / 30 Гц
   • Товарный инвентарь

   • 837 Howard Street, CA 94103
     415-495-5888

   • 2727 с. Эль-Камино-Реал, Калифорния 94403
     650-345-5888

   • 510 Lawrence Expressway, Suite 107, CA 94085
     650-964-5888

   • 3777 Stevens Creek Blvd. , CA 95051
     408-248-5888

   • 5990 Mowry Ave., CA 94560
     510-792-5888

   • Заявление об ограничении ответственности: Точность инвентаризации не гарантируется. Для вашего удобства мы можем сделать переводы между магазинами или по специальному заказу.

6. Добавить в список желаний Кабель DisplayPort — DVI-D 1080P 10 ‘Черный
   • Товарный инвентарь

   • 837 Howard Street, CA 94103
     415-495-5888

   • 2727 с.Эль-Камино-Реал, Калифорния 94403
     650-345-5888

   • 510 Lawrence Expressway, Suite 107, CA 94085
     650-964-5888

   • 3777 Stevens Creek Blvd., CA 95051
     408-248-5888

   • 5990 Mowry Ave., CA 94560
     510-792-5888

   • Заявление об ограничении ответственности: Точность инвентаризации не гарантируется.Для вашего удобства мы можем сделать переводы между магазинами или по специальному заказу.

DVI-D против DVI-I: в чем разница?

Прежде всего, что такое DVI? DVI означает цифровой видеоинтерфейс и представляет собой графический вход, используемый для подключения видеокарты компьютера к монитору. Это один из многих используемых соединительных кабелей (среди которых VGA, HDMI и DisplayPort). Вы можете быстро отличить разъем DVI от других по белому цвету разъема (на рисунке справа) и винтам, используемым для их крепления.

Какие типы DVI бывают?

Всего существует три различных типа входов DVI: DVI-D (только цифровой сигнал), DVI-I (интегрированный, как аналоговые, так и цифровые сигналы) и DVI-A (только аналоговый сигнал).В дополнение к этому, есть две версии DVI-D и DVI-I: одноканальная версия и двухканальная версия.

Всего существует пять различных вариантов DVI, различия между которыми показаны ниже. Как DVI-D, так и DVI-I используются обычно, но использование в DVI-A невероятно редко. Имейте в виду, что ни один из типов DVI не передает звук. Так что это не лучший кабель, если вы планируете использовать его для встроенных мониторных динамиков.

DVI-D против DVI-I

Так чем же технически отличаются разъемы DVI-D и DVI-I? DVI-D и DVI-I физически различаются количеством используемых контактов. Это определяет, какую полосу пропускания они используют для своих сигналов и каков их тип.

Как упоминалось ранее, соединение DVI-D имеет только цифровой сигнал, тогда как соединение DVI-I имеет как аналоговый, так и цифровой сигнал. Это верно независимо от того, являются они одинарными или двухканальными. Цифровые сигналы используются для современных мониторов, таких как цифровые дисплеи, в то время как аналоговые сигналы используются для более старых технологий, таких как ЭЛТ-мониторы, которые в настоящее время в значительной степени не используются.

В чем разница между одноканальным и двухканальным DVI?

Что отличает одноканальное и двухканальное соединение? Величина максимальной пропускной способности, которую он может использовать, определяет максимальное разрешение DVI.

См. Также

Одноканальный кабель DVI-D или DVI-I может передавать 3,96 Гбит / с и, как следствие, ограничен разрешением 1920 x 1200 на мониторе с частотой 60 Гц. Двойной канал позволяет использовать более высокую пропускную способность благодаря своей физической конструкции и увеличивает ее до 7.92 Гбит / с, что позволяет использовать максимальное разрешение 2560 x 1600 при 60 Гц. Даже DVI не может делать 4K.

И DVI-D, и DVI-I становятся все более и более устаревшими, и их следует использовать только в том случае, если HDMI или DisplayPort недоступны. DVI не так хорош, как HDMI или DisplayPort, которые обеспечивают превосходное качество изображения и производительность.

(HDMI®, DVI ™, DisplayPort ™)

HDMI Micro

Микроразъем HDMI представляет собой разъем HDMI типа D размером 6.4 мм x 2,8 мм. Этот микроразъем является самым маленьким из всех разъемов HDMI и имеет ту же 19-контактную конфигурацию, что и стандартные разъемы HDMI A и C. С помощью адаптера этот разъем можно использовать со стандартным кабелем HDMI.

HDMI Мини

Мини-разъем HDMI представляет собой разъем HDMI типа C размером 10,42 мм x 2,42 мм. Этот мини-разъем имеет ту же 19-контактную конфигурацию, что и стандартный разъем HDMI A, и предназначен для использования с портативными электронными устройствами. С помощью адаптера этот разъем можно использовать со стандартным кабелем HDMI.

Двойной канал DVI-D

Этот разъем содержит 24 контакта, расположенных в три горизонтальных ряда по восемь контактов. Сбоку от этой группы из 24 контактов находится широкий плоский штифт, называемый заземляющим стержнем. Двухканальный интерфейс предоставляет два канала TMDS или группы «каналов» данных, которые могут передавать более 10 Гбит / с цифровой видеоинформации. Двухканальный кабель обратно совместим с одноканальными приложениями. Большинство приложений DVI будут использовать это двухканальное кабельное соединение DVI-D.

Одноканальный DVI-D

Одноканальный разъем DVI имеет 18 контактов. На вилке они расположены в две группы по девять штырей, с плоской заземляющей шиной с одной стороны. Одноканальный интерфейс предоставляет одну ссылку TMDS. Этот тип кабеля идеально подходит для использования с переходниками с DVI на HDMI.

Двойной канал DVI-I

Этот разъем почти идентичен двухканальному разъему DVI-D, за исключением того, что он имеет четыре дополнительных контакта, окружающих плоскую смещенную шину заземления.Это связано с тем, что интерфейс DVI-I был разработан для передачи как цифровых, так и аналоговых сигналов. Однако большинство дисплеев DVI и видеоисточников являются DVI-D, а женские порты не содержат разъемов для четырех дополнительных аналоговых контактов. В результате кабели DVI-I ограничены узким кругом приложений, например, некоторыми KVM-переключателями. Также обратите внимание, что смещенная полоса заземления на штекере DVI-I больше, чем на штекере DVI-D. Это означает, что разъем DVI-I не может поместиться в разъем DVI-D, просто удалив четыре аналоговых контакта.

Одноканальный DVI-I

Одноканальный разъем DVI-I имеет 18 контактов. На вилке они расположены в двух группах по девять контактов, при этом 4 контакта окружают плоскую шину заземления с одной стороны. Одноканальный интерфейс предоставляет одну ссылку TMDS.

Мини-порт DisplayPort

Mini DisplayPort — это уменьшенная версия интерфейса DisplayPort. Разъем Mini DisplayPort в основном используется на компьютерах Apple®. Этот тип разъема передает как цифровые, так и аналоговые компьютерные видеосигналы.Разъем Mini DisplayPort можно адаптировать для поддержки интерфейса VGA, DVI или HDMI. При адаптации к HDMI аудиосигнал будет передаваться только в том случае, если и адаптер Mini DisplayPort — HDMI, и графический адаптер способны передавать аудиосигнал.

DVI для Displayport не работает: как это исправить

Это может произойти внезапно или это может быть проблема, которую вы предвидели: внезапно ваш DVI для Displayport не работает. Это проблема, которая может начаться практически в любом месте процесса, от самого кабеля до порта до чего-то, что происходит в программном обеспечении, используемом для обмена данными между частями.

Если у вас возникли проблемы с тем, что ваш DVI-порт Displayport не работает или ваш Displayport не обнаружен, вам необходимо выполнить несколько возможных исправлений:

1. Адаптер DVI-Displayport не работает;
2. Не работает кабель DVI-Displayport;
3. Невозможно подключить компьютер DVI к монитору Displayport;
4. Вам необходимо обновить программное обеспечение до последних версий.
5. Вам необходимо обновить настройки, чтобы подключиться к монитору Displayport.

В этом руководстве мы рассмотрим все эти возможные проблемы и предложим их решения. Продолжайте читать, чтобы навсегда решить проблему.

Как исправить неработающий DVI для Displayport

Лучшее, что можно сделать, когда ваш DVI to Displayport не работает, — это устранить неполадки во всех различных областях, пока что-то не сработает для вас. Эти решения в основном будут работать, когда вы впервые настраиваете Displayport или когда он у вас есть в течение некоторого времени.
Проработайте эти решения для достижения наилучших результатов.

Если монитор включается правильно, значит, причиной проблемы является компьютер. В противном случае проблема может быть в мониторе. Возможно, вам придется перезагрузить второй компьютер после подключения, чтобы действительно исключить проблему, связанную с вышкой.

Затем попробуйте другой монитор на компьютере. Вы также хотите протестировать компьютер. Если у вас есть другой монитор, проверьте монитор на компьютере, который вы пытаетесь использовать. Если на новый монитор нет сигнала, значит, проблема в компьютере.

Адаптер DVI-Displayport не работает

Если вы успешно использовали настройку DVI to Displayport, и она просто перестала работать, то, вероятно, у вас проблема с адаптером . Диагностика и устранение неисправностей адаптера несложны, потому что у других людей были подобные проблемы до вас. Мы собрали наиболее частые проблемы с адаптером и нашли решения.

Иногда адаптер просто не отвечает, и его нужно заменить. В этом случае может быть лучше просто приобрести новый монитор.

Еще одно решение — выключить компьютер и дать ему немного постоять. Затем снова включите его и загрузится в безопасном режиме. Если что-то пошло не так, что адаптер не работал должным образом, вы можете вернуться к более старой версии в безопасном режиме.

Оборудование DVI для Displayport не работает

Если у вас есть ошибка визуального отображения, проверьте монитор на наличие признаков взрыва или повреждения. Вы хотите найти любые трещины, горизонтальных линий на экране, или частичные изображения. Если вы их видите, у вас проблема с оборудованием монитора. Вы можете исправить это, сняв давление с задней или передней панели монитора или исправив трещину.

Вы также должны проверить других повреждений оборудования, включая повреждения портов (ищите погнутые контакты разъема, пыль и грязь). Тщательно очистите оба порта и попытайтесь выпрямить все, что погнулось. Вы также можете проверить надежность крепления.

Посмотрите также на соединительные кабели. Проверьте, нет ли изгибов, разрывов или защемлений, которые могут быть причиной прерывания сигнала . Если шнур был у вас долгое время или он подвергался воздействию сухого тепла (например, тепла, которое может излучать градирня), он может сгореть.Замените эти кабели.

Не удается подключить компьютер DVI к монитору Displayport

Если вы не можете подключить DVI к монитору Displayport, , возможно, что-то не так с видеокартой вашего компьютера. Попробуйте сбросить настройки или заменить видеокарту, уделяя особое внимание совместимости.

Еще одно решение — попробовать поменять местами порты на корпусе вашего компьютера. Если имеется несколько портов дисплея, протестируйте монитор с другими.

Еще лучше, если на вашем компьютере есть дополнительная видеокарта, попробуйте подключить монитор к этой карте, а затем удалить исходную видеокарту.

Вам необходимо обновить программное обеспечение до последних версий

Еще одно решение — обновить видеодрайвер, так как это решит многие проблемы с подключением монитора. Существует довольно много обновлений графического драйвера , и если вы не успеете, вполне вероятно, что это может создать проблемы с подключением. Вам необходимо либо обновить компьютер вручную, либо настроить его на автоматическое обновление.

Чтобы обновить дисплей вручную, вам необходимо перейти в меню «Свойства» и выполнить следующие действия:

1. Нажмите кнопку «Свойства» в диалоговом окне.
2. Введите пароль администратора, если будет предложено, или нажмите кнопку «Продолжить» . После этого вы увидите окно «Свойства» адаптера дисплея.
3. Щелкните вкладку «Драйвер» .
4. Проверьте дату последнего обновления. Если ему больше 6 месяцев, нужно искать обновления.Если это не так, вы, скорее всего, не решите свою проблему, но вам все равно следует обновить его, чтобы быть актуальным.
5. Нажмите кнопку «Обновить драйвер» .
а. Если он появляется, выберите параметр «Автоматический поиск обновленного программного обеспечения драйвера».
6. Если вы щелкнули обновление на веб-сайте производителя, вы можете выбрать «Найти драйверы на моем компьютере», , и это поможет вам выполнить обновление.
7. Пока компьютер ищет обновления, ничего не делайте.В конце концов, появится диалоговое окно, в котором сообщается, есть ли обновления.
8. Если у вас включено автоматическое обновление , вы получите уведомление об обновлении драйвера.
9. Закройте все открытые окна.
10. Перезагрузите компьютер. и посмотрите, решит ли это проблему.

Теперь, если вы не видите свой экран, возможно, вам придется сделать это на другом мониторе.
Вам необходимо обновить настройки, чтобы подключиться к монитору Displayport.

Если вы хотите использовать монитор Displayport , но он не подключается при первом использовании, возможно, вы неправильно подключили его. Это решение только в том случае, если вы раньше не подключались. Есть вероятность, что ваши настройки могли измениться, и вы можете попробовать это с монитором, который был подключен ранее, но это случается нечасто.

Ваш монитор, вероятно, имеет несколько различных конфигураций DVI , которые вам нужно будет настроить, включая DVI-I и DVI-D, глубину цвета, частоту обновления и разрешение.

Независимо от того, как вы его настроите, вы можете выполнить следующие действия, чтобы получить правильное соединение:

1. Выключите компьютер и выключите монитор. Дайте им посидеть несколько секунд, прежде чем приступить к работе.
2. Отсоедините все видеокабели, идущие от компьютерной башни к монитору. Сюда входят кабели VGA или HDMI.
3. Найдите порт DVI на задней панели Displayport и подключите один конец кабеля DVI. Порт, скорее всего, обозначен как DVI, но если это не так, вам следует искать порт неопределенно квадратной формы с выводами контактов.
4. Подключите другой конец кабеля DVI к порту DVI на корпусе компьютера. Этот порт напрямую подключается к видеокарте вашего компьютера. Убедитесь, что это соединение плотное.
5. Включите компьютер, а затем монитор. Нажмите кнопку «Сброс / DV Mode» или кнопку «Источник» на передней панели монитора (это будет либо или, у вас не должно быть обоих вариантов).Удерживайте ее, пока в верхней части экрана не появится слово «DVI».
6. Проверьте, работает ли ваш Displayport to DVI.

Заключение: DVI для Displayport не работает

К сожалению, есть много причин, по которым ваш DVI to Displayport не работает, , поэтому вам придется пробежать через различные решения, чтобы понять, в чем ваша причина.

Если ваш монитор работал раньше, то , скорее всего, связано с аппаратным или программным обеспечением.Вы либо что-то испортили, либо требуется обновление, чтобы оно снова заработало.

Если вы используете новый монитор, вы можете рассмотреть совместимость вашего монитора и видеокарты, , а также монитора и процессора, , вашего монитора и материнской платы. Затем все эти вещи также должны работать вместе.

Объяснение 4 типов интерфейсов видеоразъемов — HDMI, DisplayPort, DVI, D-Sub

На сегодняшнем рынке существует большое количество портов для мониторов или подключений для дисплеев.Большинство мониторов имеют более одного типа подключения или порта видеовхода.

В зависимости от назначения монитора вы обнаружите, что он может иметь комбинацию из двух различных входных портов.

Некоторые из них уже устарели, если говорить о сегодняшних стандартах, но все еще существуют.

Среди мониторов для игр, профессионального и общего использования, вот порты для мониторов, о которых вам следует знать:

Четыре наиболее часто встречающихся типа видеоразъемов:

• D-Sub (порт VGA)
• HDMI
• DVI
• DisplayPort

Теперь давайте подробно рассмотрим каждый из портов разъема и их преимущества.Если вы просто хотите знать, какой из них лучший, выберите HDMI / DisplayPort.

 Если вы собираете ПК, то полезно знать, что на большинстве современных материнских плат высокого класса (например, от MSI и ASUS) есть HDMI и DisplayPort, а также удален / отключен D-Sub. Итак, вам понадобится монитор с совместимым видеоразъемом в качестве материнской платы.

Если вы столкнетесь с проблемами совместимости, вы также можете использовать адаптеры конвертера для подключения различных типов портов. Например, от HDMI к VGA, от VGA к HDMI и так далее.Эти переходники обычно дешевы.

1. D-Sub — порт VGA (аналоговый, без звука)

D-сверхминиатюрный или сокращенно D-sub — это распространенный тип электрических разъемов, используемых в компьютерах. Компания Cannon (не путать с компанией Canon) представила использование разъемов серии D-sub в 1952 году.

Существует множество приложений для порта D-sub, но, пожалуй, самым популярным подключением D-sub было VGA или «видеографический массив».

D-сверхминиатюрный

VGA

VGA был выпущен IBM в 1987 году вместе с IBM PS / 2.Эта конфигурация подключения D-sub состоит из трех рядов с 15 контактами. Спустя три года после его выпуска использование VGA расширилось с компьютерных мониторов до проекторов и телевизоров высокой четкости.

Ранние версии VGA обеспечивали разрешение только до 640 x 480 с частотой обновления 60 Гц (Гц). Такие компании, как Apple (iBook), Macintosh (eMac) и HP (HP Mini и TouchSmart), реализовали мини-VGA, у которого было две строки вместо трех.

VGA

Хотя VGA является аналоговым интерфейсом, дальнейшие разработки позволили ему поддерживать разрешение до 1080p (1920×1080) видео с частотой 60 Гц, но без звука.

Учитывая аналоговую природу сигнала, существует лишь несколько устройств, таких как домашние плееры, проекторы и телевизоры, которые используют порты VGA, и все больше производителей полагаются на цифровые режимы передачи для лучшего качества. VGA все еще используется для мониторов общего назначения; однако, вероятно, в ближайшие годы он будет постепенно прекращен.

2. DVI — цифровой визуальный интерфейс (цифровой, без звука)

Digital Visual Interface или DVI, для краткости, представляет собой интерфейс цифрового видеодисплея, разработанный Рабочей группой по цифровым дисплеям.Они выпустили DVI в 1999 году в качестве интерфейса для передачи несжатого цифрового видео с намерением создать отраслевой стандарт для цифрового видеоконтента.

DVI позволяют конфигурировать для поддержки нескольких режимов с использованием разных кабелей. Эти конфигурации были:

DVI

DVI был совместим с интерфейсом VGA, поскольку он может поддерживать аналоговые соединения. Эта совместимость, вместе с более четким и резким изображением и качеством видео, привела к повсеместному принятию DVI в стандартах цифровых дисплеев.

Его приложения такие же, как VGA, ЖК-мониторы с плоским экраном и цифровые проекторы. Apple даже внедрила Mini-DVI и Micro-DVI в свои продукты, такие как iMac, MacBook и Mac mini.

Однако, хотя DVI может поддерживать цифровое видео, он, как и VGA, не поддерживает звук.

3. HDMI — мультимедийный интерфейс высокой четкости (цифровой со звуком)

Пожалуй, самый широко используемый порт с момента его появления, High Definition Multimedia Interface или сокращенно HDMI, был выпущен в конце 2002 года и был разработан группой компаний HDMI Founders, а именно: Hitachi, Panasonic, Philips, Silicon Image, Sony. , Thomson, RCA и Toshiba.

Целью HDMI было создание интерфейса, который мог бы поддерживать как видео, так и аудио, при этом он был обратно совместим с DVI. HDMI передает несжатые цифровые видео- и аудиосигналы, при этом несколько разработчиков реализуют расширенные, но необязательные функции, такие как подключение данных 3D и Ethernet (канал HDMI Ethernet).

В настоящее время большинство мониторов имеют HDMI в качестве входного порта основного дисплея. Однако HDMI не ограничивается только мониторами. Мы видим порты HDMI в телевизорах, мультимедийных проигрывателях, игровых приставках, проекторах, видеорегистраторах и т. Д.С момента своего появления HDMI претерпел множество изменений. Среди этих версий — HDMI 1.4, спецификация 2.0 является наиболее распространенной, и HDMI 2.1 на подъеме.

HDMI 1.4

HDMI 1.4 был наиболее распространенной версией, используемой в потребительских устройствах и мониторах общего пользования до выпуска HDMI 2.0. Он имеет максимальную пропускную способность 10,2 Гбит / с (гигабит в секунду), что позволяет ему поддерживать следующие разрешения:

• 1080p при 120 Гц
• 2560×1440 (1440p) при 83 Гц
• 3840×2160 (4K) при 24, 25 и 30 Гц
• 4096×2160 (4K UHD) при 24 Гц

Примечание: Разрешение 3840×2160 является потребительским стандартом, а разрешение 4096×2160 — стандартом кино.Оба до сих пор называются 4K, а иногда и 4K UHD. Для ясности мы будем рассматривать 3840×2160 как 4K и 4096×2160 как 4K UHD.

Стоит отметить, что HDMI 1.4 ограничен 8-битным цветом, что означает, что он не может поддерживать расширенный динамический диапазон или HDR.

Порты HDMI

HDMI 2.0

HDMI 2.0 в настоящее время является наиболее заметным на рынке потребительских дисплеев из-за роста количества телевизоров с разрешением 4K, профессиональных и игровых мониторов с момента его выпуска в 2013 году.Его максимальная пропускная способность составляет 18 Гбит / с, что на 8 Гбит / с больше, чем у предыдущего HDMI 1.4. Благодаря дополнительной пропускной способности HDMI 2.0 поддерживает следующие разрешения:

• 1080p при 240 Гц
• 1440p при 144 Гц
• 4K при 60 Гц
• 4K UHD при 60 Гц

HDMI 2.0 поддерживает 10-битный и 12-битный цвет, что позволяет использовать HDR-мониторы 1080p для профессионального использования.

HDMI 2.1

С момента выпуска в 2018 году HDMI 2.1 завоевывает популярность.Выпуск HDMI 2.1 уступил место усовершенствованному каналу возврата звука (eARC), позволяющему динамикам и аудиооборудованию принимать аудиосигналы с мониторов или экранов.

HDMI 2.1 также поддерживает сжатие видеопотока (DSC). DSC обеспечивает сжатие изображения практически без потерь, тем самым увеличивая объем данных, которые может переносить интерфейс дисплея. Имея максимальную пропускную способность 48 Гбит / с, что почти втрое больше, чем у HDMI 2.0, HDMI 2.1 легко обрабатывает разрешения 1080p, 1440p и 4K, а также следующие:

• 4K UHD при 120 Гц
• 7680×4320 (8k) при 60 Гц
• 10240 × 4320 (10K) при 60 Гц (для промышленного и специального использования)

Поддержка 10, 12 и 16-битного цвета также является функцией HDMI 2.1, что делает его пригодным для динамических HDR-экранов 4K и 8K. В зависимости от реализации производителя, HDMI 2.1 может использовать как сжатые, так и несжатые данные. Обратная совместимость также не является проблемой при использовании новых кабелей на старых портах HDMI.

Среди интерфейсов HDMI заслуживают упоминания разъемы mini-HDMI и micro-HDMI, реализованные в камерах DSLR и экшн-камерах (например, GoPro) соответственно.

4. DisplayPort

DisplayPort — это интерфейс цифрового дисплея, разработанный Ассоциацией стандартов видеоэлектроники (VESA) и выпущенный в 2006 году.Несмотря на то, что DisplayPort является практическим конкурентом HDMI, прошло несколько лет до того, как его внедрили в компьютерные мониторы.

DisplayPort, как и HDMI, способен поддерживать цифровое видео высокого разрешения вместе со звуковыми сигналами. В то время как HDMI в основном используется для потребительских устройств, таких как телевизоры и мультимедийные проигрыватели, реализация DisplayPort в основном относится к компьютерам.

До выпуска HDMI 2.1 DisplayPort был первым интерфейсом, в котором реализовано использование DSC в DisplayPort 1.4 в 2016 году, за целых два года до его интеграции в HDMI. Еще одно различие между DisplayPort и HDMI заключается в том, что производители должны платить ежегодный лицензионный сбор за использование HDMI, не считая отдельного лицензионного сбора, который производители должны платить за защиту широкополосного цифрового контента (HDCP).

DisplayPort, как и HDMI, также претерпел значительные изменения, последней версией стал DisplayPort 2.0. Ниже мы обсудим итерации или версии, через которые DisplayPort прошел, чтобы перейти к DisplayPort 2.0.

DisplayPort от 1,0 до 1,1

Выпуск DisplayPort 1.0 в 2006 г. и последующие выпуски DisplayPort 1.1 в 2007 г. и DisplayPort 1.1a в 2008 г. были революционными. DisplayPort — это первый интерфейс, который полагается на пакетную передачу данных, что означает, что, в отличие от интерфейса HDMI, который передает несжатые видео- и аудиосигналы, DisplayPort будет передавать эти сигналы небольшими пакетами данных. Эта функция позволяла поддерживать высокие разрешения с использованием меньшего количества контактов в порту при максимальной пропускной способности 10.8 Гбит / с. DisplayPort 1.0–1.1a поддерживает следующие разрешения:

• 1080p при 144 Гц
• 1440p при 85 Гц
• 2560×1600 при 60 Гц
• 4K при 30 Гц

Сравнение разрешений, которые более ранние версии DisplayPort могли поддерживать с HDMI 1.4, показывает, что DisplayPort превосходит его. Однако потребуется несколько лет, прежде чем DisplayPort будет реализован вне использования для компьютеров.

DisplayPort

DisplayPort 1.2 по 1,2a

, выпущенный в 2010 году, DisplayPort 1.2 использовал больше цветовых пространств, то есть scRGB, xvYCC и Adobe RGB 1998, что означает, что DisplayPort 1.2 способен обеспечивать лучшую глубину цвета. Глобальный временной код (GTC) появился в новой версии, что позволяет лучше синхронизировать аудио- и видеосигналы. DisplayPort 1.2 и 1.2a с максимальной пропускной способностью 21,6 Гбит / с, что вдвое больше, чем у предыдущих версий, поддерживает следующие разрешения:

• 1080p при 240 Гц
• 1440p при 240 Гц
• 4K при 60 Гц
• 4K UHD при 60 Гц

Другие улучшения включают многопоточную передачу (MST), улучшающую подключение к нескольким мониторам, возможности стереоскопического 3D и увеличенную пропускную способность канала AUX с 1 Мбит / с до 720 Мбит / с.Улучшение, внесенное в DisplayPort 1.2a в 2013 году, заключалось в введении Adaptive-Sync. Эта функция синхронизирует частоту обновления монитора с частотой кадров в секунду, предоставляемой видеокартой, чтобы устранить разрыв, заикание и задержку ввода. Когда был выпущен DisplayPort 1.2, Apple Inc. также представила Mini DisplayPort, используемый в ноутбуках и других небольших устройствах отображения.

DisplayPort 1.3

Выпущенная в 2014 году версия 1.3 содержала улучшения по сравнению с версией 1.2a. Существенная разница заключалась в более высокой максимальной пропускной способности — 32.4 Гбит / с, что позволяет ему поддерживать более высокие разрешения, такие как:

• 4K при 120 Гц
• 4K UHD при 120 Гц
• 5120×2880 (5K) при 60 Гц
• 8K при 30 Гц

Примечание. 1080p, 1440p и разрешения ниже 4K имеют максимум 240 Гц.

Обладая более высокой максимальной пропускной способностью, версия 1.3 может управлять двумя мониторами 4K с частотой 60 Гц с использованием MST.

DisplayPort — DVI — VGA

DisplayPort 1.4

2016 ознаменовал выпуск версии 1.4. У него была такая же максимальная пропускная способность 32,4 Гбит / с, но реализовано сжатие видеопотока (DSC) и HDR. Благодаря впечатляющей степени сжатия кодирования 3: 1, DSC позволил DisplayPort 1.4 поддерживать следующие разрешения:

• 4K при 144 Гц
• 4K UHD при 144 Гц
• 8K при 60 Гц с HDR

Примечание. 1080p, 1440p и разрешения ниже 4K имеют максимум 240 Гц.

Пределы разрешения и частоты обновления DisplayPort 1.3 также является ограничением для DisplayPort 1.4, не использующего мониторы с поддержкой DSC. Обновление протокола DSC для DisplayPort 1.4 было выпущено в 2018 г.

DisplayPort 2.0

DisplayPort 2.0 был официально выпущен VESA в 2019 году. Первое масштабное обновление интерфейса DisplayPort с 2016 года, DisplayPort 2.0 имеет максимальную пропускную способность 77,4 Гбит / с, что позволило ему поддерживать HDR в гораздо более высоких разрешениях, а также улучшить частоту обновления и разрешение монитора. выше 8K, например:

• 4K при 240 Гц
• 5K при 180 Гц
• 8K при 120 Гц
• 10240 × 4320 (10K) при 60 Гц без DSC
• 15360 x 8460 (16K) при 60 Гц с HDR и DSC

С DisplayPort 2.0 все еще является относительно новым, мониторов и других потребительских устройств, которые используют его максимальную емкость, еще нет. Однако использование нескольких мониторов / дисплеев 4K вполне возможно, а их частота обновления зависит только от того, имеют ли мониторы DSC или нет.

Заключение

Сегодня в основном используются два порта для монитора: HDMI и DisplayPort. Хотя VGA и DVI все еще используются, они уже устарели, когда дело касается их вывода.

VGA и DVI по-прежнему подходят для обычных или офисных компьютерных мониторов, но было бы предпочтительнее вообще отказаться от VGA, поскольку он использует аналоговый сигнал.

Для профессиональной фотографии, редактирования видео или игр мы рекомендуем DisplayPort через HDMI, поскольку он поддерживает лучшую скорость передачи цвета, гораздо более высокое разрешение и несколько мониторов.

Ссылки и ресурсы

https://en.wikipedia.org/wiki/List_of_video_connectors — страница в Википедии о видеоразъемах

DVI, VGA, HDMI, DisplayPort или Thunderbolt — какой тип разъема следует использовать?

В наши дни существует так много кабельных стандартов, что может быть крайне запутанно знать, какой тип использовать, когда вам нужно несколько раз подключить различные видеоисточники и дисплеи.Ahead Линус Себастьян из Techquickie исследует наиболее часто используемые разъемы для дисплеев — DVI, VGA, HDMI, DisplayPort и Thunderbolt. Несмотря на то, что эти порты не охватывают весь спектр разъемов дисплея, способных передавать видеоданные, видео ниже является отличной отправной точкой для тех из вас, кто хочет знать, каковы плюсы и минусы самых популярных пользовательских интерфейсов. ежедневно используется миллионами пользователей.

Обо всем по порядку.VGA или D-SUB — это аналоговый разъем, который по сегодняшним стандартам уже является устаревшей технологией, особенно с учетом функциональных возможностей других портов в списке. Интерфейс поддерживает максимальное разрешение 2048 x 1536 при 85 Гц. Если ваш текущий дисплей по-прежнему поддерживает эту опцию, имейте в виду, что изображения не будут выглядеть такими чистыми и резкими, как вы могли бы ожидать, поэтому для достижения наилучших результатов выберите другие доступные порты подключения.

Разъем DVI, с другой стороны, значительно превосходит VGA, хотя он также имеет свои особенности и ограничения.Однако самым большим преимуществом этого порта является его универсальность. Например, порт DVI-D имеет контакты для видеосигнала, совместимого с HDMI, тогда как DVI-I может обрабатывать аналоговый сигнал VGA. Другими словами, с помощью любого недорогого адаптера вы можете подключить любой дисплей DVI, VGA или HDMI через порты DVI-I и DVI-D.

Вдобавок ко всему, разъем Dual Link DVI поддерживает максимальное разрешение 2560 x 1600 при 60 Гц, что действительно впечатляет для аналогового разъема.Однако имейте в виду, что этот стандарт не поддерживает многие цветовые пространства. Как и VGA, он передает только видеосигнал между устройствами.

Говоря о новых стандартах, HDMI 1.4 и HDMI 2.0 можно найти почти в каждом современном устройстве и видеооборудовании. Например, HDMI 1.4 поддерживает многоканальный звук, данные Ethernet, превосходную глубину цвета, а также широкий спектр видеоформатов (включая 3D-форматы) до 4K при 30 Гц. Стандарт, однако, не предоставляет никакого механизма блокировки, не поддерживает несколько потоков, а также широкое соотношение сторон 21: 9.HDMI 2.0 устраняет большинство недостатков своего предшественника, за исключением механизма блокировки.

Как подчеркивает Линус Себастьян, Displayport — это почти полный пакет, который вы, возможно, захотите использовать. Он имеет фиксирующий разъем и обеспечивает обратную совместимость с VGA, DVI и HDMI за счет использования пассивных и / или активных адаптеров. Как и HDMI 2.0, Displayport 1.2 поддерживает разрешение 4K при 60 Гц, несколько видеопотоков по одному кабелю, аудио, сетевые и другие сигналы данных, стереоскопическое 3D, соотношение сторон 21: 9 и многое другое.

С Displayport 1.4 все становится еще лучше, поскольку этот стандарт обеспечивает поддержку видео 8K с частотой до 60 Гц вместе с возможностями адаптивной синхронизации, которые устраняют задержку и разрывы экрана при работе с высококачественным видео и чрезмерной частотой кадров.

Наконец, но не в последнюю очередь, появился интерфейс Thunderbolt. Основанный на архитектурах PCI Express и DisplayPort, Thunderbolt обеспечивает высокоскоростное подключение периферийных устройств, таких как жесткие диски, RAID-массивы, решения для захвата видео и сетевые интерфейсы, а также может передавать видео высокой четкости с использованием протокола DisplayPort.

У некоторых из этих разъемов также есть мини-версии, обеспечивающие ту же функциональность. Что касается стандартов цифрового дисплея, таких как HDMI, DisplayPort и Thunderbolt, то здесь не должно быть никаких различий в качестве изображения. DVI, HDMI и Displayport легко взаимозаменяемы с помощью адаптеров, тогда как Thunderbolt обратно совместим с DisplayPort, поэтому его можно использовать для подключения к устройствам DisplayPort.

[источник: Techquickie]

Какой кабель для чего использовать?

HDMI, DisplayPort, VGA и DVI

Если вы не знаете, какой кабель использовать для вашего нового высококачественного игрового монитора, то это руководство для вас.

Мы живем в мире мультимедиа. И примерно каждые шесть месяцев мы знакомимся со все большим и большим количеством устройств, которые поддерживают аудиовизуальный вывод все более эффективно. С этим множеством технологий и устройств приходит множество подключений, а вместе с ними и концепция топологий и передачи данных.

Независимо от того, являетесь ли вы профессиональным игроком или владеете ЖК-монитором для развлекательных целей, качество и эффективность вашей настройки зависят от того, насколько вы знаете о его внутреннем функционировании.И если есть что-то, что имеет значение для ВСЕХ форматов аудиовизуальных установок, так это «передача» — передача от источника к дисплею (и обратно) и передача с дисплея пользователю. И если вы хотите, чтобы этот процесс передачи был быстрым и качественным, вам необходимо быть в курсе последних методов подключения и того, какую огневую мощь они предлагают.

В этой статье мы рассмотрим наиболее распространенные типы подключений — HDMI, DVI, VGA, Thunderbolt и Displayport, чтобы вы могли понять, какой кабель для чего предназначен и как их использовать для максимальной эффективности.

Заключение

Если вы подключаетесь к телевизору и ваша основная цель — смотреть мультимедиа в HD, HDMI — лучший вариант. Если вы заядлый геймер или весь день сидите за ПК, вам подойдет DisplayPort, поскольку в настоящее время он получил огромную поддержку из-за своей популярности. Они также включили в Displayport различные вещи, которые делают работу с ПК максимально «быстрой» и ориентированной на качество. С другой стороны, и VGI, и DVI остаются хорошими соединениями для монитора до сих пор, но если нужно провести сравнение, то DVI выигрывает, давая нам больший потенциал качества изображения.VGI — это то, что почти полностью заменено другими опциями. Таким образом, Displayport и HDMI охватывают все, от скорости и защиты данных до качества и согласованности изображения, и остаются лучшими в этом списке.

Что такое HDMI и что он может делать?

Разработанный в 2002 году как способ передачи аудио- и видеопотоков от источника к технологии отображения (телевизор, проектор и т. Д.), Сегодня почти все телевизоры и компьютерные мониторы поддерживают HDMI (мультимедиа высокой четкости). Интерфейс), и не зря.HDMI снимает как цифровое аудио, так и видео по одному кабелю, и при этом является очень эффективным и беспроблемным видеоразъемом. Если вы планируете подключить компьютер к телевизору, идеальным выбором будет кабель HDMI. Кроме того, эти кабели дешевые и прочные.

Мультимедийный интерфейс высокой четкости сегодня охватывает широкий спектр электронных продуктов, от ноутбуков и настольных компьютеров до телевизоров, мобильных устройств, приставок для кабельного телевидения HD, ключа Chromecast и многого другого. Простой в использовании, эффективный, дешевый и надежный, HDMI является самым популярным разъемом среди потребителей электроники.

Кабель HDMI Разъемы

HDMI имеет пять типов разъемов (A, B, C, D, E), каждый из которых соответствует 19-жильному кабелю и формату разъема, за исключением типа B, который является 29-контактной версией. Тип A — это стандартный разъем, используемый в игровых консолях (например, Xbox) и других приложениях для подключения аудио / видео. Тип B еще не использовался ни в каких продуктах. Тип C специально разработан для использования с портативным оборудованием, тип D — для компактных устройств, таких как сотовые телефоны, а тип E — для использования в автомобилях.Из них типы A и B определены в спецификации HDMI 1.0, C — в HDMI 1.3, а типы D и E — в спецификации HDMI 1.4.

Различные кабели HDMI

Стандартный кабель HDMI

Имея возможность передавать видео с разрешением до 1080i и 720p вместе с объемным звуком, во-первых, у нас есть стандартные кабели HDMI. Они разработаны для домашних кинотеатров и светодиодных / ЖК-телевизоров.

Стандартный кабель HDMI с Ethernet

Эти кабели также передают видео с разрешением до 1080i и 720p вместе с объемным звуком.Они также предоставляют вам выделенный канал Ethernet. Этот выделенный канал используется для установления интернет-соединения между устройствами. Таким образом, с помощью этих кабелей у нас есть потоковая передача мультимедиа и доступ в Интернет.

Автомобильный кабель HDMI

Автомобильный кабель HDMI специально разработан, чтобы быть более прочным, надежным и иметь лучшую внешнюю изоляцию, предотвращающую защемление. В остальном функции и возможности подключения такие же, как и у стандартных кабелей HDMI.

Высокоскоростной кабель HDMI

Высокоскоростной кабель поддерживает потоковую передачу мультимедиа с разрешением 1080p, мониторов 4K (UltraHD при 2160p), 3D и глубокого цвета.Эти кабели предназначены для передачи более интенсивных сигналов. Однако сигналы могут ухудшаться на большом расстоянии. Таким образом, не все «высокоскоростные кабели HDMI» на рынке работают одинаково. При покупке высокоскоростного кабеля выбирайте хороший бренд, чтобы избежать проблем с качеством.

Высокоскоростной кабель HDMI с Ethernet

Эти кабели имеют те же характеристики, что и высокоскоростной HDMI, с добавлением канала Ethernet, обеспечивающего подключение к Интернету.

Расширители

Поскольку сигналы могут ухудшаться на расстоянии во время передачи, удлинители для HDMI — хорошая идея, в которую стоит инвестировать, когда мы говорим о расстоянии, превышающем 15 метров.Удлинители преобразуют кабели HDMI в кабели Cat 5 / Cat six, что позволяет усиление сигнала. С их помощью можно бегать на расстояние до 250 метров.

Существуют также удлинители для HDMI, которые работают по оптоволоконным линиям. Это дает нам более длинную дистанцию ​​до 300 метров.

Что такое HDMI 2.0?

HDMI v1.4 долгое время был стандартом для производителей бытовой электроники, но с выходом HDMI 2.0 он меняется. Его нужно было разрабатывать с учетом изменений в игровых и графических стандартах, особенно с развитием разрешения 4K.HDMI 2.0 приходит на смену своему предшественнику (HDMI 1.4, который поддерживает 3820 X 2160p до 30 кадров в секунду), обеспечивая скорость передачи данных до 18 Гбит / с (2,25 ГБ / с). HDMI также поддерживает 4K (3820 X 2160p) с частотой до 60 кадров в секунду. Это компенсируется тем, что по одному кабелю проходит до 32 каналов несжатого многоканального цифрового звука.

HDMI 2.0 может поддерживать два потока, поэтому вы можете одновременно смотреть два потока HD на одном мониторе. Кроме того, в HDMI 2 также поддерживается соотношение сторон 21: 9.0, поэтому независимо от того, какой у вас дисплей или какой у вас дисплей высокой четкости — проблем с подключением HDMI не возникнет.

Первое, что нужно понять при разработке HDMI 2.0, это то, что если у вас есть кабели HDMI 1.4, их не нужно выбрасывать. HDMI 2.0 — это аппаратное изменение, и те же самые высокоскоростные кабели, которые были у вас раньше, прекрасно справятся с увеличенной пропускной способностью. HDMI 2.0 не только поддерживает более высокую частоту кадров, но и «обратно совместим».

Итог

· HDMI широко распространен среди множества устройств по всему миру

· Многоканальность поддержка звука

· Поддержка Ethernet

· Кабели очень доступны по цене и долговечны

· Поддержка широкого формата видео и большой охват глубины цвета

Что такое DVI?

Цифровой визуальный интерфейс, или DVI, поддерживает как аналоговую, так и цифровую передачу, и он стал стандартным форматом для подключения дисплеев примерно в 1999 году.Видеосигнал в формате цифрового видеоинтерфейса в основном такой же, как и HDMI, с той разницей, что форматы. Однако HDMI фактически заменил DVI усовершенствованиями и поддержкой более высокой полосы пропускания. DVI был разработан для передачи несжатого цифрового видео, и кабель DVI является наиболее распространенным кабелем, который вы встретите на ЖК-экранах и настольных компьютерах. Типичный разъем DVI имеет до 24 контактов и поддерживает видео высокой четкости (до 1920 × 1200 пикселей). Однако с «двухканальным разъемом DVI» вы можете поднять планку и получить разрешение до 2560 × 1600 пикселей.

Еще одной особенностью DVI является то, что вы можете настроить его на различные режимы для поддержки аналогового, цифрового или обоих. Эти режимы называются DVI-D (только цифровой), DVI-A (только аналоговый) и DVI-I (цифровой и аналоговый).

Что такое DVI-D?

Разъем DVI-D находится на видеокарте, и он передает только цифровой сигнал. На нем есть контакты для цифрового видеосигнала, совместимого с HDMI.

Что такое DVI-A?

Этот тип разъема имеет контакты только для поддержки аналогового сигнала и, следовательно, является одним из менее популярных разъемов DVI.

Что такое DVI-I?

Итог

· Благодаря недорогим пассивным адаптерам он может управлять дисплеями VGI, HDMI и DVI

· Поддерживает как аналоговую, так и цифровую передачу

· Разъем громоздкий

· Не передает аудио / данные вместе с видео

Что такое VGA?

VGA (Video Graphics Array) — это аналоговое соединение, предназначенное только для видео, когда-то давно ставшее отраслевым стандартом.Редко встречающийся сейчас на телевизорах, порт VGA все еще можно найти на старых компьютерах и проекторах. Также известный как PC-RGB и D-sub 15, VGA был впервые представлен в 1987 году вместе с линейкой компьютерных систем IBM PS / 2 и имел долгую жизнь.

Когда одна нога уже находится в дверях, режимы отображения с высоким разрешением также достижимы с помощью VGA, но у него есть свои ограничения. Он может создавать дисплеи с комбинацией шириной 512-800 пикселей (для 16 цветов) и 256-400 пикселей (для 256 цветов).

Преобразователи VGA

Вы можете пропустить сигнал VGA через преобразователь, который преобразует аналоговые сигналы в цифровые (аудио и видео). Этот преобразованный сигнал затем можно передать через кабель HDMI, если вы хотите подключиться к монитору с поддержкой HDMI. Однако, поскольку качество сигнала и резкость изображения с VGI далеко не так близко, как у HDMI или других подключений, я бы посоветовал вам вообще избегать использования VGA. Это технология, которая вот-вот вымрет вместе со всеми технологическими разработками сегодня.

Итог

· Старый аналоговый формат

· Возможно преобразование сигналов в цифровые

· Качество вывода низкое по сравнению с другими типами подключения

Что такое DisplayPort?

Этот интерфейс дисплея был разработан VESA (Ассоциация стандартов видеоэлектроники), и его можно использовать либо для передачи видеоисточника на устройство отображения, либо для передачи аудио и других форм данных.Сразу же DisplayPort работает с высоким разрешением и имеет множество функций. Это также делает устройства с подключением Displayport дорогими.

Несмотря на то, что сегодня на рынке есть возможность подключения к телевизорам, DisplayPort — не лучший вариант для использования HDTV на потребительском уровне, если у вас ограниченный бюджет. Однако, если вы планируете купить первоклассный телевизор Panasonic с поддержкой 4K (3840 x 2160p), вы можете сделать это для лучшего просмотра потокового видео, которое только может получить мужчина. Однако Displayport чаще всего используется для подключения вашего ПК к монитору компьютера.

Разработанный для замены VGA и DVI, DisplayPort «обратно совместим», и вы подключаете VGA, DVI и HDMI, используя различные типы адаптеров для Displayport. Последняя версия Displayport — Displayport 1.4, она предлагает поддержку 8K UHD (7680 × 4320 пикселей) при 60 Гц, 10-битном цвете и HDR. В нем есть все необходимые обновления программного обеспечения и аппаратные настройки для обработки контента 8K, а также реализована технология кодирования «без визуальных потерь» (DSC). Displayport также передает цифровые аудиосигналы (как и HDMI).

Displayport также поддерживает большие возможности работы с несколькими мониторами, что делает его отличным выбором для создателей контента, геймеров и дизайнеров графики. Многозадачность становится намного проще с использованием Displayport.

Displayport 1.0 / 1.1

Одобренный в 2006 году Displayport 1.0 допускал максимальную скорость передачи данных 8,64 Гбит / с по 2-метровому кабелю. В Displayport 1.1 было несколько новых реализаций, которые позволили увеличить диапазон с меньшим ухудшением качества сигнала, HDCP (защита широкополосного цифрового контента) и DPCP (защита контента DisplayPort).

Разработанная Intel технология защиты широкополосного цифрового контента предотвращает копирование цифровых аудио- и видеоданных во время их передачи по соединениям. Типы подключений, которые используют его, включают DVI, HDMI, Displayport, GVIU (гигабитный видеоинтерфейс и унифицированный) и UDI (интерфейс дисплея). Защита содержимого DisplayPort работает аналогичным образом, и оба из них помогают предотвратить копирование данных во время передачи.

Что такое Displayport 1.2?

Утверждено 22 декабря 2009 г., Displayport 1.2 отличалось удвоением эффективной пропускной способности до 17,28 Гбит / с в режиме HBR2 (High Bit Rate 2). Это позволило получить большую глубину цвета, более высокую частоту обновления и разрешение. Поддержка нескольких независимых видеопотоков также появилась в Displayport 1.2. Версия 1.2a также включала адаптивную синхронизацию VESA, но это было необязательно.

Что такое Displayport 1.3?

Утвержденная в сентябре 2014 года версия 1.3 увеличила эффективную пропускную способность до 32,4 Гбит / с.Новый режим HBR3 (High Bit Rate 3) со скоростью 8,1 Гбит / с на полосу. Пропускная способность Displayport 1.3 составляет 4K Ultra HD (3840 × 2160p) при 120 Гц и 5K (5120 × 2880p) при 60 Гц. Он также может поддерживать 8K UHD (7680 × 4320p) при 30 Гц с 24-битным цветом RGB. Используя многопотоковую передачу данных, он может поддерживать два независимых потока 4K для двух дисплеев. Также имеется двухрежимная поддержка соединений DVI и HDMI, а также защита контента HDCP 2.2. Все это было огромным преимуществом для этой версии.

Что такое Displayport 1.4?

Последней версией Displayport является Displayport 1.4, который стал модным в этом году. На данный момент мы знаем, что некоторые из новых функций включают поддержку DSC 1.2 (сжатие потокового изображения), прямую коррекцию ошибок и расширение максимального количества встроенных аудиоканалов до 32. Эта версия поддерживает 8K UHD (7680 × 4320 пикселей). пикселей) поток с частотой 60 Гц с 10-битным цветом и HDR.

Что такое DSC?

Увеличение количества пикселей в устройствах с высоким разрешением породило потребность в сжатии данных, поскольку пропускная способность транспорта значительно увеличилась.Это увеличение требований к пропускной способности необходимо было обрабатывать на существующих ссылках отображения.

Технология сжатия потокового изображения, разработанная VESA, представляет собой способ передачи данных «практически без потерь». Этот метод кодирования имеет степень сжатия до 3: 1 и может сжимать и отправлять данные таким образом, чтобы предотвратить ухудшение качества. Сжатие выполняется, чтобы гарантировать отсутствие потери данных между процессором приложения и подсистемой дисплея внутри устройств, поддерживающих UHD (сверхвысокое разрешение).Такие интерфейсы, как MIPI DSI v1.2, VESA embedded DisplayPort ™ (eDP) v1.4a и DisplayPort v1.3 поддерживают и используют DSC.

Что такое mDP (Mini Displayport)?

В 2008 году Apple анонсировала Mini Displayport (также известный как MiniDP / mDP), который по сути представляет собой миниатюрную версию интерфейса DP для их систем. После 2013 года этот порт появился в светодиодных кинотеатрах и компьютерных системах Apple Macintosh.

Итог

· Поддержка 4K и большая пропускная способность

· Поддержка нескольких видеопотоков

· Поддержка стереоскопического 3D

· Отличные возможности нескольких мониторов

· Поддержка соотношения сторон 21: 9

· Адаптивная синхронизация поддержка

Что такое Thunderbolt?

Еще один современный интерфейс, позволяющий подключать периферийные устройства к компьютеру, — это Thunderbolt.Этот аппаратный интерфейс был разработан Intel и имеет три типа. Thunderbolt 1 и 2 используют тот же разъем, что и mDP (Mini Displayport). Однако Thunderbolt 3 использует разъем USB Type-C.

Основная особенность Thunderbolt заключается в том, что он может поддерживать до 6 различных периферийных устройств, соединяя их в цепочку через один порт (с использованием соответствующей топологии), и что в одном кабеле он объединяет Displayport с PCIe ( PCI Express). Он также обеспечивает питание постоянного тока для того же кабеля.

Thunderbolt 1 и 2 имеют одинаковую физическую пропускную способность. Однако Thunderbolt 2 поддерживает Displayport 1.2 и передачу 4K на одном мониторе. Два отдельных канала передачи со скоростью 10 Гбит / с также могут быть объединены в один канал со скоростью 20 Гбит / с.

Последним в серии Thunderbolt является разработанный Intel Thunderbolt 3, который удваивает пропускную способность до ошеломляющих 40 Гбит / с и способен одновременно управлять двумя дисплеями 4K с частотой 60 Гц.Он также вдвое снижает энергопотребление и использует мониторы USB Type-C.
