Dp разъемы: HDMI или DisplayPort: в чем разница и что лучше?

Содержание

HDMI или DisplayPort: в чем разница и что лучше?

HDMI аудио/видео интерфейс распространен повсюду. Вы найдете их в телевизорах, цифровых телевизионных приставках, DVD и Blu-ray плеерах, игровых приставках, видеокамерах, цифровых фотоаппаратах и даже в некоторых смартфонах.

Вы также можете обнаружить порты HDMI на большинстве пользовательских десктопов и ноутбуков. Ни один современный моноблок не обходится без этого порта, что позволяет вам подсоединить к своему компьютеру игровую приставку или приемник цифрового телевидения и тем самым расширить спектр возможностей его использования.

Но подтверждая повсеместность HDMI, вы, возможно, забываете еще об одном цифровом аудио/видео стандарте: DisplayPort. Хотя вы можете обнаружить его наравне с HDMI во многих «продвинутых» моделях мониторов, встраиваемых видеокартах, ноутбуках так называемого «бизнес-класса», однако этот разъем редко можно встретить на персональных компьютерах Windows, нацеленных на широкого потребителя.

Оба эти интерфейса, как HDMI, так и DisplayPort, способны передавать цифровые видео и аудиозаписи высокого разрешения от источника на дисплей. В чем же тогда разница между ними? Мы постараемся ответить на этот вопрос максимально полно и понятно, начав с истории появления этих двух стандартов, а также их правообладателей.

Краткая история двух интерфейсов

Стандарт HDMI (High Definition Multimedia Interface — интерфейс мультимедиа высокого разрешения) появился на свет в 2002 году как плод сотрудничества именитых гигантов потребительской электроники, включая Panasonic, Philips, Silicon Image, Sony и Toshiba. Сегодня эту разработку целиком контролирует HDMI Licensing, в свою очередь, находящаяся в полной собственности дочернего предприятия компании Silicon Image. Производители электроники обязаны платить роялти за использование разъема HDMI в своих устройствах.

Спецификация DisplayPort была разработана и до сих пор остается под контролем Video Electronics Standards Association (VESA), внушительного консорциума множества производителей, начиная с AMD и заканчивая ZIPS Corporation.

DisplayPort дебютировал в 2006 году как часть попытки вытеснения гораздо более старых стандартов VGA (Video Graphics Array, аналогового интерфейса, впервые появившегося в 1987 году) и DVI (Digital Video Interface, год рождения — 1999-й), ранее использовавшихся в компьютерных мониторах. DisplayPort не облагается роялти.

Разъемы HDMI и DisplayPort и их размеры

Разъемы HDMI оснащены 19 контактами и чаще всего встречаются в трех размерах: тип А (стандартный), тип C (мини) и тип D (микро). Из них тип А распространен значительно более других.

Значительно более редко применяемый тип B имеет расширенный видеоканал для передачи изображения с разрешением свыше 1080p. Еще один вид разъема HDMI, тип E, используется для присоединения внешних устройств к автомобильным медиа-системам.

Большинство разъемов HDMI оборудовано фрикционным стопором, то есть плотно вставленный в гнездо штекер обеспечивает надежное соединение контактов. Однако некоторые производители разрабатывают свои собственные замки, чтобы провод нельзя было просто случайно выдернуть из гнезда. Такими замками, например, по очевидным причинам обязательно оснащаются разъемы типа Е.

Три типа разъемов HDMI, с которыми вы с наибольшей вероятностью сталкивались (слева направо): стандартный, мини, микро

У разъемов DisplayPort контактов 20, и они бывают двух размеров: DisplayPort и Mini DisplayPort (последний — это разъем, предпочтительный для планшета Microsoft Surface Pro). Занятно, что интерфейс контроллеров Thunderbolt от Intel сочетает в себе возможности Mini DisplayPort и вдобавок PCI Express data connections — впрочем, это уже за пределами темы нашей статьи.

Хотя большинство полноразмерных разъемов DisplayPort оснащены замковым механизмом, который не позволяет проводу выдернуться случайно, по официальной спецификации эта опция не считается обязательной.

Вы можете найти микро-разъем HDMI типа D на некоторых смартфонах и планшетах, но ни один изготовитель электроники, кроме Microsoft, не размещает даже Mini DisplayPort на своих портативных устройствах. Замок очень часто присутствует на полноразмерных разъемах DisplayPort, однако даже коннекторы HDMI типа А крайне редко бывают оснащены этой полезной штукой.

Кабели HDMI и DisplayPort — какие они бывают

Самая большая проблема с разновидностями кабелей HDMI — в том, что в настоящее время их уже существует четыре, и на подходе — пятый, который обеспечит реализацию недавно выпущенной спецификации HDMI 2.1. При этом огромное количество более старых кабелей не имеет маркировку, которая объясняет их возможности и пропускные способности.

Однако использование кабеля HDMI, не соответствующего конкретной задаче, чревато такими проблемами, как сбои в передаче или искажения изображения, появление в кадре артефактов, рассинхронизация картинки и звука.

Разберемся с нынешними четырьмя типами кабелей HDMI подробнее.

  • Standard HDMI Cable: обеспечивает достаточную ширину канала только для видео разрешением 720p и 1080i. Предназначен для подключения любых домашних устройств с нетребовательными параметрами (DVD плееры, приемники спутникового ТВ, плазменные и жидкокристаллические панели.
    ..). Бюджетный вариант для обычных источников и приемников сигнала. Подходит для тех, кому не требуется высокого качества изображения и звука.
  • Standard HDMI Cable with ethernet: имеет тот же канал, плюс поддерживает дополнительно двунаправленный канал передачи данных Ethernet HDMI до 100 Mбит/сек. Дает возможность устройству получить высокоскоростное интернет-соединение и одновременно раздавать получаемый из сети контент другим подключенным по HDMI устройствам. В отличие от кабеля Standart поддерживает технологию Audio Return Channel (реверсивный звуковой канал), что дает возможность передавать аудио данные без использования какого-либо S/PDIF аудиоподключения (без дополнительного кабеля).
  • High Speed HDMI Cable: обеспечивает более широкий канал, способен передавать видео с разрешением 1080p и 4K (4096×2160). Поддерживает технологию Audio Return Channel и практически все видео форматы, включая Deep Color и 3D. Разработан для соединения высококачественных устройств (Blu-ray и HDD-плееры, плазменные и жидкокристаллические панели, приемники спутникового ТВ). Обеспечивает, однако, максимальную частоту обновления всего 24 Гц, что вполне достаточно для фильмов, но отвратительно для видеоигр.
  • High Speed HDMI Cable with ethernet: поддерживает широкий канал и все те же технологии, что и High Speed HDMI Cable, и дополнительно обеспечивает Ethernet HDMI до 100 Mбит/сек.

Убедитесь, что покупаете кабель High Speed HDMI Cable, если намерены использовать его для передачи с компьютера или Blu-ray плеера на монитор видео с разрешением 1080p или более (поддержка Ethernet не обязательна)

Все четыре типа кабеля поддерживают технологию ARC (Audio Return Channel, реверсивный звуковой канал), которая позволяет телевизору передавать аудиоданные обратно на аудио/видео ресивер. Без нее вам пришлось бы для передачи звука подключать второй кабель (заметим, что если вы подписаны на кабельное или спутниковое телевидение и пользуетесь цифровой телевизионной приставкой, можно обойтись без ARC).

Спецификация HDMI не задает максимальной длины кабеля, так же как и не устанавливает ограничений на материал для его изготовления. Медный провод является самым популярным материалом, но кроме того, сигналы HDMI могут проходить через кабель CAT 5 или CAT 6 (на расстояния до 50 метров), коаксиальный кабель (до 90 метров) или оптоволокно (более 100 метров), согласно описанию HDMI Licensing LLC.

В «активные» HDMI кабели для усиления сигнала встроены интегральные схемы. Активные кабели могут быть длиннее и тоньше, чем пассивные (чем тоньше кабель, тем меньше вероятность его порчи и отказа при необходимости сильно изгибаться).

Кабели DisplayPort описать гораздо проще: они бывают только одного типа!

Нынешняя версия, DisplayPort 1,3, обеспечивает достаточный по мощности канал для передачи видео разрешением до 3840×2160 пикселей с частотой обновления 60 Гц и поддерживает все распространенные 3D форматы видео. Кабели DisplayPort также способны передавать многоканальный цифровой звук.

С другой же стороны, DisplayPort не умеет передавать данные ethernet, и технологию Audio Return Channel этот стандарт также не поддерживает.

Два типа разъемов DisplayPort — стандартный и мини

При добавлении простого адаптера кабель DisplayPort может связать источник DisplayPort с дисплеем VGA (это крайне полезная опция при необходимости подсоединить ноутбук к более старому видеопроектору). Также существуют адаптеры для подсоединения источника с DisplayPort к одноканальному DVI или HDMI дисплею. Кабель HDMI тоже можно подключить через адаптер к интерфейсу DVI, но это и все.

Пассивный медный кабель DisplayPort способен передавать экстремально высокие объемы данных (например, видео разрешением 3840х2160) при длине до двух метров. Если хотите использовать пассивный медный кабель DisplayPort длиной 15 метров, этот стандарт ограничит ваши потенциальные объемы передачи разрешением 1080p. Но спецификации консервативны, а составляют их с запасом, на практике же 15-метровый кабель способен на передачу достаточного количества бит для поддержки разрешения 2560×1600 (этого отлично хватит для 30-дюймового монитора).

Активный медный кабель DisplayPort, который через себя же подпитывает встроенный в коннектор усилитель сигнала, может передавать видео разрешением 2560×1600 уже на 20 метров. И наконец, длина оптоволоконных кабелей DisplayPort может достигать более сотни метров.

Сколько устройств можно подключить через HDMI и DisplayPort

Каждый кабель HDMI может одновременно передавать один видео поток и один аудио поток, чего хватает для поддержки только одного дисплея. Этого достаточно, если вы и подключаете всего один монитор или телевизионную панель, однако в наше время многие пользуются более чем одним монитором.

Один интерфейс DisplayPort способен поддерживать до четырех мониторов с разрешением 1920х1200 пикселей каждый, или же два монитора с разрешением 2560х1600 пикселей, при этом каждый дисплей будет получать собственный независимый видео и аудио поток. А поскольку некоторые GPU умеют поддерживать множественные интерфейсы DisplayPort, у вас есть возможность посадить на один шлейф до шести совместимых мониторов от одного источника.

Так какой интерфейс лучше — HDMI или DisplayPort?

HDMI был разработан преимущественно для массовой потребительской электроники: плееров Blu-ray, телевидения, видеопроекторов и тому подобного. Если разобраться с непростой классификацией кабелей по назначению и способностям, этот стандарт предоставляет возможности, которые не под силу коннекторам DisplayPort. Тем временем, DisplayPort был создан по большей части как универсальный интерфейс именно для компьютерных дисплеев, так что этот стандарт не заменяет, а, скорее, дополняет HDMI.

К сожалению, множество компьютерных производителей — особенно изготовители потребительских ноутбуков и моноблоков — похоже, полагает, что вполне достаточно оснастить их разъемом HDMI. Мы выражаем надежду, что это мнение изменится, поскольку рядовым потребителям DisplayPort может принести как минимум столько же пользы, как он давно приносит бизнес-пользователям.

HDMI никуда не денется, и мы весьма этому рады, однако настало время компьютерной индустрии обратить более ласковый взгляд и на стандарт DisplayPort.

Нужен ли вам DisplayPort?

Как мы уже говорили ранее, стандарт HDMI распространен повсеместно. Этот интерфейс присутствует практически на любой телевизионной панели, им будет оснащен каждый потребительский компьютерный монитор. Также наверняка вы можете обнаружить его на большинстве встраиваемых видеокарт, на ноутбуках, системных блоках сборных компьютеров и в каждом моноблоке.

А вот мониторы, десктопы и моноблоки уже более высокого уровня дополнительно к HDMI, будут оснащены разъемами DisplayPort. Что же касается ноутбуков — они, конечно, испытывают некоторый дефицит пространства для размещения разъемов. Однако более дорогие бизнес-ориентированные модели также обязательно будут оборудованы интерфейсом DisplayPort.

Если вы планируете использовать свой ноутбук с отдельно стоящим монитором, вы не будете сожалеть о небольшой переплате за модель, снабженную разъемом DisplayPort. Способность поддерживать несколько дисплеев одновременно и возможность подключать через недорогие переходники практически любой тип монитора дает значительно больше гибкости, чем может предложить один только HDMI.

Разъем DP на видеокарте – что это такое:как выглядит и его параметры?

Опубликовано 22.06.2019 автор — 0 комментариев

Hello уважаемый гость! Сегодня обсудим разъем DP на видеокарте – что это за порт, для чего нужен, как выглядит, как работает, особенности и технические характеристики.

Появление и развитие DisplayPort

Стандарт принят Video Electronics Standard Association в 2006 году. Согласно сертификации VESA, за использование этого порта производители аппаратуры не отчисляют роялти – например, в противовес HDMI, где отчисления за каждую единицу электроники составляют от 4 до 15 центов.

Первые компьютеры с этим портом поступили в розничную продажу в 2008 году. Некоторое время «урезанная» версия Mini DP использовалась как стандартная в семействе компьютеров Apple Macintosh. Сегодня он заменен на совместимый Thunderbolt, который предоставляет более широкие возможности. В 2016 году появилась версия DisplayPort 1. 4.

Что за разъем DisplayPort и как он работает

Протокол предназначен для соединения видео и аудио аппаратуры и применяется как в компьютерах, так и в домашних кинотеатрах – в первую очередь, для подключения монитора.

В этом интерфейсе впервые реализована пакетная передача данных – как, например, в Ethernet или USB. Эта особенность позволяет не направлять сигнал на конкретное устройство – его можно разделить на несколько потоков, что, в свою очередь, снижает количество контактных площадок и дает возможность расширить пропускную способность без существенных изменений в стандарте.

Недостаток этого порта – КПД 80%, так как из десяти бит два используется для передачи служебной информации. Интерфейс может передавать видео и аудио сигнал, как совместно, так и по отдельности.Перейти на сайт

Реализована восьмиканальная передача аудио с качеством 192 кГц 24 бит и видео от 18 до 48 бит. Это позволяет подключать мониторы с расширенным цветовым охватом.

Максимальное разрешение изображения, которое можно передать через этот протокол, составляет 7680 х 4320. При этом частота кадров не более 240 в секунду.

Кабели и переходники

Независимо от сертификации и версии протокола порта, все кабели DisplayPort совместимы с аналогичными разъемами и работают без видимых лагов, что возможно благодаря единой базовой схеме подключения. Разница между ними только в поддерживаемой максимальной скорости передачи данных.

Порт для подключения – металлический штырек с парой защелок, который имеет прямоугольную форму. Двадцати контактное гнездо коннекторов реализовано в виде растянутой буквы «П» – это страхует от подключения несовместимые устройства.

Максимальная длина кабеля без усилителя, который передает сигнал без потерь, составляет 15 метров. К одному порту можно подключить от одного до четырех мониторов – зависит от версии протокола и скорости передачи данных, а также разрешения матриц.

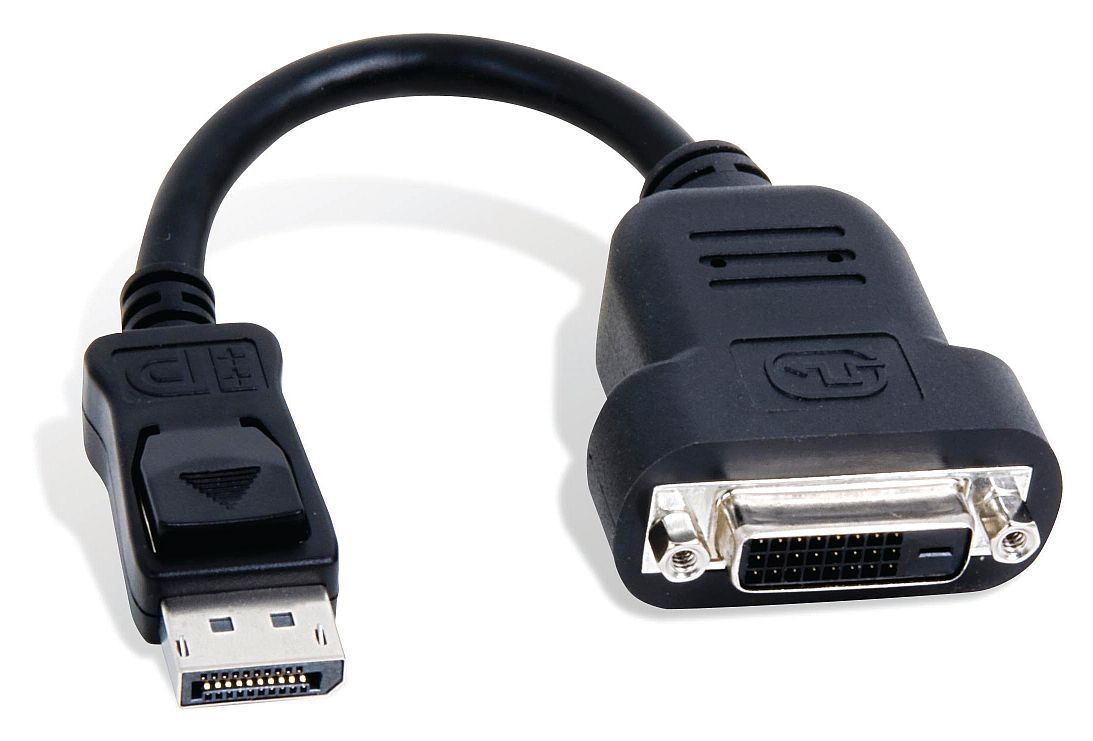

Существуют адаптеры, которые позволяют подключить к этому порту устаревшие модели мониторов. Наибольшую популярность получили переходники с DisplayPort на VGA или HDMI.

Преимущества выхода DisplayPort над другими

По сравнению с VGA или DVI этот стандарт имеет некоторые преимущества:
  • Более надежное шифрование данных;
  • Во время передачи сигнала генерируется меньшее количество помех;
  • Плавное распределение данных между видео и аудио потоками;
  • Большая пропускная способность канала;
  • Несколько видеопотоков через один коннектор;
  • Программная подстройка под качество сигнала и длину кабеля;
  • Удобство эксплуатации – защелка действует эффективнее, чем резьбовые соединения;
  • Возможность передачи сигнала на большие расстояния с использованием альтернативных коммуникаций – например, оптоволокна.

Преимуществом перед HDMI можно считать то, что использование DisplayPort не требует обязательного наличия DRM – аппаратно-программных решений для защиты авторских прав.

Коме того, скорость передачи потока у DP немного выше даже в первой ревизии – 10. 8 Гбит/с против 10.2. И, помимо всего прочего, HDMI способен передавать сигнал только на один монитор.

В завершение хочу отметить, что, несмотря на более продвинутые параметры, DisplayPort проиграл конкуренцию HDMI. Используется он преимущественно профессионалами и продвинутыми любителями гейминга.

Да и не так то просто найти, например, видеокарту для ПК среднего сегмента, оборудованную таким портом – выбор графических ускорителей с тем же HDMI, а иногда и сразу с парой таких слотов, гораздо богаче. DP же производители видеокарт внедряют преимущественно на флагманских моделях графических ускорителей.

HDMI применяется почти повсеместно в бытовой видео и аудиоаппаратуре. Вина во многом лежит на самих производителях комплектующих и периферических устройств, которые полагают, что наличия только такого порта вполне достаточно. Возможно, с популяризацией разрешения, видео 8К DisplayPort отвоюет свои позиции, но случится это еще не скоро.

О других портах можно еще почитать в публикации «Разъемы или видео выходы у видеокарт».

Также для вас могут оказаться полезными публикации «Правильный выбор видеокарты по параметрам» и «На что влияет частота графического процессора». Буду признателен всем, кто поделится этим постом в социальных сетях. До завтра!

С уважением, автор блога Андрей Андреев.

Всё про Displayport — виды, характеристики, версии выхода. Плюсы и минусы DP разъема

DisplayPort (DP) является одним из самых прогрессивных интерфейсов, который предназначен для высококачественного соединения видео или аудиотехники. Чаще всего данный интерфейс применяется для соединения компьютерных устройств с домашними кинотеатрами, либо же с различными дисплеями. С его помощью можно передавать цифровой контент с источника на стороннее устройство в самом высоком разрешении, вплоть до 8К.

Что такое DisplayPort и для чего он предназначен?

Сегодня DisplayPort зачастую необходим, чтобы подключить персональный компьютер к современному монитору. Таким способом происходит соединение ПК с системами домашнего кинотеатра. Также интерфейс может применяться при подключении различной видеотехники, либо же акустических систем. Кроме графического контента он в состоянии передавать на сторонние устройства еще и аудиосигнал.

С его помощью пользователи стали подключать сразу несколько мониторов к одному компьютеру, так как пропускная способность позволяет это делать без каких-либо серьезных ограничений. Причем картинка будет отображаться на дисплеях в максимально доступном сейчас разрешении 2K и 4K (если источник и контент могут обеспечить соответствующие мощности).

История DisplayPort

Самая первая версия DisplayPort была анонсирована в 2006 году. Она успешно прошла сертификацию со стороны консорциума Video Electronics Standard Association (VESA). В технике данный интерфейс начали применять уже в 2008 году. Именно в этот период начинают появляться в свободной продаже материнские платы для компьютеров и мониторы с соответствующим слотом. Благодаря DisplayPort крупные производители электроники решили вытеснить с рынка морально и физически устаревшие стандарты DVI и VGA. DisplayPort 1.1 был представлен в 2007 году.

А вот версия 1.2 вышла в свет уже в 2011 году. С этого момента практически вся техника Apple стала получать DP. В 2014 году появился стандарт 1.3 с еще большей пропускной способностью. А вот релиз DisplayPort 1.4 состоялся в 2016 году. Он подарил возможность передавать контент в формате 8K, который наверняка будет популярен в ближайшем будущем. На протяжении почти всей своей истории DisplayPort не облагался роялти, но с марта 2015 года выплата за каждое отдельное устройство составляет 20 центов. Сегодня он является собственностью VESA. Предусмотрен соответствующий торговый знак.

Виды DisplayPort выхода

Разъемы DisplayPort существуют двух видов:

  • Стандартный полноразмерный DisplayPort (DP) Это интерфейс, который зачастую используется в персональных компьютерах, телевизорах и ноутбуках. Сегодня он представляется самым распространенным форм-фактором.
  • Mini DisplayPort (Mini DP) Миниатюрная версия этого интерфейса. Такой стандарт может встречаться в портативных аппаратах (планшеты, нетбуки и так далее). По своим характеристикам почти не уступает полногабаритному собрату.

В разъемах Mini DP могут отсутствовать элементы блокировки. Но стандартный интерфейс получил такой механизм.

Технические характеристики и особенности DisplayPort разъема

Важной особенностью DisplayPort является крайне низкое напряжение питания. Что касается посторонних наводок, то и они максимально низкие. Данный интерфейс еще недавно поддерживал популярную технологию защиты медиа контента HDCP 1.3. Если сравнивать с DVI (Dual-Link), то DisplayPort имеет вдвое большую пропускную способность. При этом Mini DP почти в десять раз меньше, нежели разъем DVI.

Как уже отмечалось, DisplayPort умеет одновременно передавать аудио и видеосигналы. Он обладает действительно широким каналом, который предназначен для передачи информации. Если для самых первых версий «потолком» являлся показатель 9 Гбит в секунду, то сейчас канал расширился почти до 26 Гбит в секунду. Стоит отметить, что на данный момент сигнал может передаваться по кабелю DisplayPort, длина которого не превышает 15 метров. Правда, через 15-метровый кабель можно работать с сигналом Full HD и не более. А вот 3-метровый шнур дает возможность насладиться максимальным разрешением. Но при помощи оптоволокна проблема с ограниченным разрешением полностью исчезнет.

Разъем DisplayPort заполучил 20 контактов. Он передает информацию с использованием четырех каналов. По некоторым данным, интерфейс имеет разрядность цвета до 48 бит на один канал. Присутствует и технический канал, скорость которого поднялась уже почти до 800 Мбит в секунду, хотя еще недавно не превышала 1 Мбит/с.

Максимальное разрешение для DisplayPort (версия 1.4) — 7680 на 4320 точек. Предельная частота смены кадров — 240 Гц.

При помощи такого интерфейса есть уникальная возможность подключать к источнику сигнала сразу несколько мониторов. Появилась поддержка прогрессивного шифрования DPCP.

Версии DisplayPort

Самая первая версия DisplayPort 1.0 появилась в 2006 году. Она предлагала передачу данных со скоростью до 8,65 Гбит в секунду, а длина кабеля составляла 2 метра. Следующая версия 1.1 не имела каких-то существенных отличий. Куда больший скачок DisplayPort сделал с выходом версии 1.2. Скорость передачи информации выросла до 17,30 Гбит в секунду. Также появилась возможность подключать до четырех мониторов к одному компьютеру. Вспомогательный (технический) канал также увеличил пропускную способность до 720 Мбит/с. Полноценная же передача сигнала теперь возможна до 3 метров.

DisplayPort 1.3 еще больше увеличил скоростные показатели. Теперь максимальная скорость обмена данными достигла 26 Гбит/с, а также появилась полноценная поддержка 8K-разрешения. А в марте 2016 года был представлен DisplayPort 1.4, который заполучил поддержку HDR10 и DSC 1.2 (Display Stream Compression). При этом скорость работы с данными осталась прежней.

Кабели DisplayPort — что нужно знать перед покупкой?

Сразу стоит отметить, что все кабели DisplayPort совместимы с любыми устройствами, получившими аналогичный разъем. Совместимость не зависит от версии интерфейса и уровня сертификации. Все доступные функции будут работать через любой кабель DP. Это стало возможным благодаря единой базовой схеме подключения.

Кабели DisplayPort могут отличаться поддержкой максимальной скорости передачи данных. Интерфейс автоматически определяет четыре режима передачи информации: HBR, RBR, HBR2, HBR3. При этом некоторые кабели DP могут поддерживать не все перечисленные режимы. VESA предлагает сертификаты для каждого уровня пропускной способности. Но эти сертификаты не являются обязательными. Если кабель прошел сертификацию, то он получает соответствующее маркетинговое название.

Виды сертифицированных кабелей DisplayPort:
  • Кабель RBR DisplayPort. Пониженная скорость передачи данных (RBR). Пропускная способность — до 6,48 Гбит/с.
  • Стандартный кабель DisplayPort. Высокая скорость передачи данных. Пропускная способность — до 10,80 Гбит/с (HBR), до 21,60 Гбит/с (HBR2).
  • Кабель DP8K. Высокая скорость передачи данных (HBR3). Пропускная способность — до 32,40 Гбит/с.

Стандарт DisplayPort не определяет максимальную длину кабелей, хотя стандарт DisplayPort 1.2 устанавливает минимальное требование, чтобы все кабели с длиной до 2 метров поддерживали скорости HBR2 (21,6 Гбит/с). Кабели с длиной более 2 метров могут поддерживать или не поддерживать скорости HBR/HBR2, а кабели любой длины могут поддерживать или не поддерживать скорости HBR3.

Про переходники DisplayPort

Сегодня в продаже можно найти достаточно много различных переходников, которые помогают вывести изображение с источника практически на любой дисплей. Особой популярностью пользуются переходники с DisplayPort на VGA или HDMI.

Например, в последнее время производители флагманских видеокарт стараются оснащать свои устройства разъемами DP. При этом далеко не все мониторы поддерживают данный интерфейс. Но при помощи переходников можно безболезненно решить данную проблему.

Преимущества и недостатки DisplayPort

DP имеет следующие достоинства:

  • Эффективный самоблокирующийся разъем.
  • Очень низкий уровень электромагнитных помех.
  • Используется надежное шифрование данных.
  • Гибкое распределение доступной полосы пропускания между аудио и видео.
  • Передача на большие расстояния по альтернативным физическим средам, таким как оптоволокно.
  • Поддержка дисплеев с максимально возможным разрешением.
  • Возможность передавать сигнал одновременно на несколько мониторов.
  • Высокоскоростной вспомогательный канал.
  • Простая и надежная фиксация разъемов.

Минусы DisplayPort :

  • Длина кабеля серьезно ограничена.
  • Пока еще небольшая база поддерживаемых устройств.
  • Отсутствие команд управления бытовой техникой.
Сравнение DisplayPort и HDMI

DisplayPort заполучил поддержку более высоких разрешений. Уже сейчас данный интерфейс готов пропускать сигнал в формате 8K, причем с высокой скоростью обновления экрана. Отсюда и более широкая полоса пропускания в сравнении с HDMI. Также DisplayPort в состоянии передавать видеопоток по одному кабелю сразу на несколько (до 4) мониторов.

Изначально разъемы DP имеют встроенные элементы фиксации. У HDMI такого единого стандарта нет. С другой стороны, кабель HDMI гораздо более длинный. Так, его длина может достигать 30-40 метров. Почти вся современная техника и электроника поддерживает именно интерфейс HDMI. Это телевизоры, игровые приставки, медиаплееры, компьютеры, ноутбуки, планшеты и так далее.

Актуальность DisplayPort

Сегодня DisplayPort используется в основном для подключения продвинутых компьютеров к соответствующим мониторам. Крупные производители видеокарт оснащают свою флагманскую продукцию как раз этим интерфейсом. Также он может применяться для инсталляции систем домашнего кинотеатра. В перспективах DP способен укрепить свои позиции за счет популяризации формата 8K, который в будущем должен стать востребованным среди потребителей.

DISPLAYPORT ИЛИ HDMI — ЧТО ВЫБРАТЬ

HDMI и DisplayPort выполняют, по сути, одну задачу — передают видео и звук от источника на мультимедийное устройство. У них даже количество контактов почти одинаковое: 19 и 20 соответственно. Разница между интерфейсами станет понятна после обзора основных преимуществ и недостатков этих технических решений. Если нужно передавать на экран качественное видео — выбор кабеля может заметно повлиять на результат.

Виды HDMI кабеля

В отличие от DisplayPort, интерфейс HDMI повсеместно используется в ноутбуках, телевизорах, дисковых плеерах, фотоаппаратах и видеокамерах. По маркировке HDMI-кабели делятся на:

  • Стандартные. Передача видео в качестве 1080i.
  • Высокоскоростные. Передают картинку в формате 4К с частотой 30 к/с.
  • Премиум-класса (4К и 60 к/с).
  • Ультра (4К и 8К).

Скорость передачи сигнала в зависимости от маркировки варьируется от 2 до 48 Гбит/с. Каждая из разновидностей может быть приспособлена для трансфера интернета. В этом случае в названии фигурирует слово «Ethernet».

Маркировка кабелей связана со стандартами разъемов HDMI. Актуальны спецификации 2 и 2.1, соответствующие премиум- и ультраклассу проводников. По ширине контактной площадки существует градация на полноразмерный, мини- и микроразъем.

О выборе HDMI-кабеля: Как выбрать HDMI кабель: 3 основные критерия

Сферы применения HDMI кабеля

Остановимся подробнее на востребованности технологии HDMI в мире цифровой техники. Разницу между HDMI и DisplayPort легко заметить, если посмотреть на частоту использования интерфейсов в устройствах. Кабели премиум- и ультракласса актуальны везде, где нужна передача картинки и звука в высоком качестве:

  • соединение видеокарты ПК и монитора, порта ноута и телевизора;
  • подключение телеприставки, дискового проигрывателя, игровой консоли, домашнего кинотеатра;
  • подсоединение звуковой аппаратуры (музыкального центра, магнитолы).

Чтобы, например, подключить телевизор к ноутбуку, достаточно соединить их шнуром и выбрать подходящий источник сигнала. Пару телодвижений — и рабочий стол виден на большом экране.

Интересная статья: Виды разъемов Usb — кратко в 3 разделах

Достоинства и недостатки HDMI кабеля

Плюсов, конечно, больше:

  1. Возможность передавать видео/аудио/интернет по одному HDMI-кабелю.
  2. Совместимость новых спецификаций с предыдущими.
  3. У спецификации 2. 1 пропускная способность — до 48 Гбит/с
  4. Универсальность. Наличие разъемов на корпусах разношерстной техники. Удобно, когда в доме 2-3 однотипных шнура.
  5. Поддержка Deep Color, HDTV, HDR. Можно в полной мере наслаждаться качеством телекартинки.
  6. Соединенные кабелем устройства могут «общаться» и конфигурировать настройки для оптимального взаимодействия.
  7. Передача 4К-сигнала на 10 м недорогим шнуром. По этому пункту в дуэли Display Port vs медный HDMI однозначно побеждает последний.

Недостаток, пожалуй, один — кабель способен передавать только один поток для одного устройства.

Виды Display Port кабеля

По аналогии с HDMI стоит различать разновидности DP-разъемов и кабелей. К первой категории относятся спецификации от 1.0 до 2.0. Максимальная скорость интерфейса 2.0 — 77 Гбит/с. Однако в отличие от HDMI последний DisplayPort пока в диковинку.

В сертификации DP-кабелей разобраться проще: названия не менялись несколько раз, как в случае HDMI. Стандарты шнуров:

  • Кабель RBR работает на пониженной скорости. Подходит для передачи картинки 1080р.
  • Стандарты HBR, HBR2, HBR3. Вторая и третья версии тянут 4К.
  • Стандарты UHBR 10-20. Последний подходит для 8К.

По размеру разъемы делятся на 2 группы: полноразмерные и минидисплейпорты. Первые имеют ширину 16,1 мм, вторые — 7,5 мм. DP-кабели с миниразъемом не могут комплектоваться механической защелкой. В этом они уступают шнурам с полноразмерными коннекторами.

В продолжение кабельной тематики: Что такое usb type с: какие 3 преимущества оценят пользователи после внедрения Usb4

Сферы применения Display Port кабеля

Технология, которую разработчики решили использовать в DP-кабелях, оптимально подходит для связки ПК-монитор. Интерфейс VGA уже давно устарел, а HDMI с точки зрения производителей кабелей имеет серьезный недостаток — приходится платить лицензионные отчисления. Отсюда актуальность технологии DisplayPort. Интерфейс пригодится, если нужно:

  • Обеспечить передачу сигнала на два монитора.
  • Подсоединить устройство с интерфейсом VGA к ноутбуку (понадобится переходник). DP-кабель станет удачным решением при подключении проектора или старенького дисплея в качестве кухонного телевизора.

Ответ на вопрос, что лучше HDMI или полноразмерный дисплей порт, порой зависит от особенностей использования шнура. Выбор в пользу последнего может быть обусловлен наличием защелки.

Подключаем 2 монитора к ПК: Как подсоединить 2 монитора к ПК + настройка и софт для работы с двумя мониторами

Достоинства и недостатки Display Port кабеля

Мнение, что со временем DP-кабели потеснят HDMI весьма спорно. Узкоспециальным решениям редко удается успешно конкурировать с универсальными вариантами. Тем не менее стоит отметить преимущества DisplayPort:

  1. Высокая пропускная способность.
  2. Подключение до 6 мониторов одновременно. Передача отличающихся сигналов на разные дисплеи.
  3. Пакетная передача данных сделала технологию расширяемой. Производители кабельной продукции могут внедрять дополнительные функции, практически не меняя физический интерфейс.
  4. Наличие защелки у полноразмерного DP-кабеля.

Недостатки:

  • DisplayPort — не слишком распространенное решение. Его можно встретить в основном на ПК и мониторах.
  • Отсутствие передачи интернета.

В заключении статьи — небольшая сравнительная таблица:

Производители дисплеев и видеоадаптеров в вопросе выбора между этими интерфейсами не категоричны: предлагают пользоваться специфическим DP или универсальным HDMI по своему усмотрению. Оба стандарта хороши.

Еще немного о Usb: Распиновка usb по цветам: 3 вида разъемов, схемы распайки, особенности

HDMI, DVI и DisplayPort — в чем разница?

Передача изображения и звука: главные различия между HDMI, DVI и DisplayPort

HDMI, DVI и DisplayPort передают видео- и аудио-сигналы различными способами.

HDMI: кабель HDMI может передавать как классический видеосигнал PAL, так и изображение с высоким разрешением в HDTV. Он поддерживает не только двухканальный стереофонический звук (левый и правый каналы), но и звуковые дорожки домашнего кинотеатра с шестью каналами (например, Dolby Digital).

DVI: кабель DVI позволяет передавать те же видеосигналы, что и HDMI. Однако этот стандарт специализируется только на изображении и не передает звук. DVI поставляется в нескольких вариантах, которые называются по-разному. В то время как DVI-I может передавать как аналоговые, так и цифровые сигналы, DVI-D доступен предназначен для передачи только цифровых сигналов.

DisplayPort: этот кабель используется для передачи только цифровых данных. Здесь, как и в случае с HDMI, возможна передача изображения и звука. Кроме того, благодаря технологии MultiStreamTransport возможна передача нескольких независимых изображений. Таким образом к одному выходу DisplayPort можно подключить несколько мониторов. Превосходная пропускная способность также позволяет использовать этот интерфейс для трансляции видео в разрешении 8K при скорости до 60 кадров в секунду.

Удобство использования и размеры

HDMI: разъем кабеля HDMI примерно такого же размера, как и у USB-кабеля. Благодаря тому, что он передает как изображение, так и звук, вы экономите больше места с и без того узким разъемом.

DVI: разъем для подключения DVI-кабеля занимает гораздо больше места. Особенно в случае с телевизорами, за которыми обычно мало пространства. При необходимости передачи звука в компанию к DVI потребуется дополнительный аудио-кабель.

DisplayPort: разъем DisplayPort визуально очень похож на разъем HDMI и поэтому имеет аналогичные размеры.

Долговечность

HDMI и DisplayPort: с этими кабелями вам, как правило, не нужно особо беспокоиться. У них очень прочные контакты, которые в большинстве случаев не могут быть случайно повреждены.

DVI: будьте осторожны с кабелями DVI. Очень тонкие контакты легко ломаются или повреждаются при неосторожном подключении.

Вывод: сравнение HDMI, DVI и DisplayPort

В принципе, остается только сказать, что HDMI был разработан для использования в домашнем кинотеатре для подключения таких устройств, таких как телевизоры и DVD-плееры. DVI служил в качестве интерфейса между видеокартой и монитором для компьютеров. В течение некоторого времени в данной области применения DVI был заменен на DisplayPort.

Сегодня стандарт DVI в значительной степени вымер из-за замены на DisplayPort. Благодаря превосходной пропускной способности протокола, он уже некоторое время используется во многих игровых видеокартах. Кроме того, большинство телевизоров с плоским экраном практически не имеют ни одного из громоздких разъемов DVI.

Если у вас есть выбор между тремя вариантами подключения, выбирайте DisplayPort — он предлагает больше всего преимуществ. HDMI по-прежнему наиболее широко используется в области домашних кинотеатров, а DVI больше не актуален по сравнению с двумя остальными стандартами.

Читайте также:

Теги hdmi displayport dvi

Типы VGA, DVI, HDMI, DP разъемов и кабелей.

Статьи компании «Переходники ТМ»

Типы VGA, DVI, HDMI, DP разъемов и кабелей

Содержание:

Вступление

VGA(англ. Video Graphics Array)

DVI (англ.Digital Visual Interface)

HDMI (англ. High Definition Multimedia Interface)

DisplayPort

Thunderbolt

Заключение

Что природа, что технологии, преследуют развитие от простого к сложному, от меньших возможностей – к большим. Это в полной мере касается видеотехники и, как ее неотъемлемой части, интерфейсных разъемов и кабелей – они тоже развиваются, происходит переход от устаревших стандартов к новым, в рамках одного стандарта идет «доводка» до максимально возможной пропускной способности и наиболее полного использования базовых возможностей. Вместе с тем, такая эволюция соединительных кабелей и интерфейсов приводит к определенной путанице, ведь некоторые особенности скрыты от глаз и доступны только в инженерных спецификациях, разобраться в которых обычному пользователю не всегда удается. Именно поэтому компания «Переходники ТМ» подготовила материал, объединяющий сведения о разъемах и кабелях для передачи видеоинформации – в помощь покупателям.

Для начала оговоримся: мы не будем рассматривать экзотические и редкие типы интерфейсов вроде USB Type-C и беспроводных (Miracast, WiDi, DLNA), забудем об анахронизмах типа SCART и S-Video,а также не будем обсуждать RCA, так как обсуждать в нем, собственно, нечего – он прост, как топор. Предметом нашего разговора будут современные и актуальные типы соединений и передающих видеосигнал проводов: VGA, DVI, HDMI, DisplayPort и Thunderbolt.

Немного теории, без которой не обойтись

Несмотря на внешнюю запутанность стандартов и множество параметров, все видеоинтерфейсы характеризуют три определяющих характеристики.

  • Тип сигнала (аналоговый или цифровой).
  • Максимально возможное разрешение.
  • Максимальная пропускная способность.

Если и были когда-то сомнения в будущем цифровой передачи видео, то время их бесследно рассеяло – аналоговый формат на данный момент присутствует в аппаратуре скорее для совместимости со старыми модулями, но не как современная технология. «Цифра» проще передается на большие расстояния, более помехоустойчива, ослабленный сигнал практически без проблем поднимается до стандартных уровней, а выпадения и искажения обрабатываются и компенсируются. Есть и еще одно немаловажное соображение. В любом современном устройстве видеосигнал формируется в цифровом формате, да и мониторы оперируют им же, поэтому более логично сразу передавать этот сигнал напрямую, нежели преобразовывать его в аналоговый для передачи, а затем обратно. Этот устаревший вариант используется лишь в тех случаях, когда одно из соединяемых устройств не имеет цифрового интерфейса.

Максимальное разрешение и пропускная способность взаимозависимы. Если для вывода картинки некоего разрешения требуется какое-то количество байтов, то именно способность соединения передавать это количество байтов за единицу времени и определяет ограничения максимального разрешения.

Поскольку мы теперь знаем основные параметры интерфейсов, пора переходить к конкретике.

VGA(англ. Video Graphics Array)

Несмотря на то, что ведущие мировые производители заявили об отказе от этого интерфейса уже в 2016 году, следует отдать ему должное – VGA с небольшими усовершенствованиями начал свой путь в далеком 1987-м и в течение почти тридцати лет верой и правдой служил для передачи сигнала на мониторы. Думается, что он разменяет и свой «сороковник», правда, только в тех устройствах, которые к тому времени останутся в работе.

За исключением DVI-A, из аналоговых интерфейсов только VGA активно используется по настоящее время, однако перед более современными собратьями у него нет ни одного преимущества, кроме доступности и простоты.

Сейчас в отношении VGA возникает еще и некоторая путаница, касающаяся максимально поддерживаемого разрешения, и даже в спецификациях с какого-то момента указывается 1280×1024 пикселей, хотя у каждого, кто владел или владеет монитором с VGA-входом, найдется масса примеров поддержки разрешения 1920×1080 и даже 2048×1536 пикселей. Происходит это неслучайно. В то время, когда интерфейс VGA был на взлете своих перспектив, производители старались видеокарты и мониторы оснащать мощными производительными ЦАП и АЦП (цифро-аналоговые и аналого-цифровые преобразователи), а именно от них зависела производительность всего канала VGA и, следовательно, разрешение. Сейчас видеокарты и прочие видеоустройства если и оснащаются интерфейсом VGA, то зачастую с чипами самого нижнего ценового диапазона, попросту не вытягивающими большие параметры.

Распиновка VGA:



Максимум, доступный VGA-интерфейсу – это HD-качество. Ни о каком FullHD, а тем более, о передаче 3D, речь даже не идет.

DVI (англ.Digital Visual Interface)

Появление интерфейса DVI открыло новые горизонты, однако не упростило, а даже несколько усложнило жизнь пользователям. Дело в том, что стандарт предусматривает одновременное существование трех разновидностей: DVI-A (только аналоговыйсигнал), DVI-D (только цифровой), DVI-I (оба типа сигнала), причем два последних имеют одноканальные и двухканальные варианты. Весь этот «зоопарк» имеет отличающиеся разъемы и, безусловно, различные параметры.

Вероятнее всего, что DVI-A, поддерживающий только аналоговый видеосигнал, уйдет даже быстрее, чем VGA, потому что пользователь вряд ли будет долго терпеть интерфейс, который имеет ограниченную совместимость и кажется ущербным даже в пределах родного стандарта.

Совсем другая ситуация с цифровыми вариантами DVI, а уж с двухканальными она складывается еще интереснее. Благодаря вдвое большей скорости передачи информации, двухканальные способны поддерживать разрешение вплоть до 2560×1600 пикселей. Возможно даже появление особого стандарта на подключение двумя кабелями DVI-I для передачи 4К2К (такие технологии присутствуют на рынке), если интерфейс не будет вытеснен стандартом HDMI, а затем PisplayPort и Thunderbolt.

Тип DVI

Типи нтерфейса

Максимальное разрешение

Полоса пропускания

DVI-A

Аналоговый

1920х1080

DVI-D Single Link (одноканальный)

Цифровой

1920х1080

4,59 Гбит/с

DVI-DDualLink(двухканальный)

Цифровой

2048х1536

9,9 Гбит/с

DVI-I Single Link(одноканальный)

Аналоговый/цифровой

1600х1200

4,59 Гбит/с

DVI-I Dual Link(двухканальный)

Аналоговый/цифровой

2560х1600

9,9 Гбит/с

Распиновка DVI:

Недостатками DVI принято считать, однако, не излишнее количество модификаций, а чувствительность к качеству кабелей и, в особенности, к их длине. Впрочем, для домашнего использования предусмотренных стандартом максимальных десяти метров вполне достаточно.

Бесспорным достоинством (кроме технических характеристик) DVI является его распространенность. Сейчас трудно найти видеоустройство, не оборудованное этим интерфейсом, будь то профессиональный комплекс видеомонтажа или простой кухонный телевизор.

HDMI (англ. High Definition Multimedia Interface)

Как бы ни был хорош DVI, но группу компаний Sony, Thomson, Hitachi, Philips, MatsushitaElectricIndustrial и SiliconImage он устраивал не во всем, и они инициировали разработку нового интерфейса, совместимого с предыдущим по электрическим сигналам, но имеющего новые разъемы, более расширенные возможности и гораздо большую полосу пропускания. Во что это вылилось, мы знаем: HDMI готов обойти DVI в гонке интерфейсов, более тысячи производящих компаний считают полный переход на него необходимостью, а выпускающиеся сейчас видеоустройства оснащаются им по умолчанию.

Возникает вопрос: что же такое новое привнесли разработчики в почти тот же интерфейс, если он вдруг стал настолько жёстко конкурировать со своим предшественником? Пожалуй, без перечисления не обойтись.

  • В интерфейсе появилась возможность передачи звука, да не просто звука, а многоканального (до 32-х) высококачественного цифрового аудио. Это нововведение впервые позволило заговорить о кабеле «на все случаи жизни», подходящем для любых конфигураций аппаратуры, будь то домашняя или профессиональная. Звуковые данные передаются в формате, предусматривающем защиту от копирования.
  • Интерфейс позволяет передавать субтитры, а также сигналы для управления «ведомым» устройством.
  • Пропускную способность удалось увеличить до 18 Гбит/с.

Распиновка HDMI:

Не обошлось и без некоторых накладок. Разница в версиях интерфейса (начальная 1.0, а актуальная на данный момент 2.0) значительна, и при соединении устройств с разными версиями HDMI вы получите производительность и возможности, ограниченные более низкой версией. Это касается не только пропускной способности, но и такой «вкусности», как 3D – вы ее можете попросту не получить из-за старого кабеля или переходника. Но беда даже не в этом, а в том, что кабели в своем большинстве никак не маркируются, и сходу определить версию не сможет даже специалист.

Ограничение по длине кабеля для HDMI – до 20 м, однако специалисты советуют не применять кабели более 10 м во избежание потерь и появления артефактов на изображении. Если же требуется работа с HDMI на большие расстояния, рекомендуется применять репитеры, эквалайзеры и видеосендеры.

Существует три разновидности разъемов HDMI:

  • HDMI (Type A)
  • mini-HDMI (Type C)
  • micro-HDMI (Type D)

Версия HDMI

Типи нтерфейса

Максимальное разрешение

Полоса пропускания

HDMI 1.3

Цифровой

1920×1080

10. 2 Гбит/с

HDMI 1.4

Цифровой

3840×2160

10.2 Гбит/с

HDMI 2.0

Цифровой

4096×2160

18 Гбит/с

В настоящее время интерфейс HDMI остается вне конкуренции, а он еще даже не достиг своего технологического пика. Несмотря на появление более быстрых и мощных DisplayPort и Thunderbolt, цена на них остается в диапазоне, недосягаемом для массового пользователя, поэтому альтернативы HDMI пока нет.

DisplayPort

Как может показаться, этот интерфейс был разработан на смену HDMI, однако думать так было бы ошибкой. Он создавался в качестве альтернативы DVI, так как недостатки последнего и не очень далекие перспективы были понятны уже в 2006 году. Кроме того, бороться с HDMI в сфере массового применения новый интерфейс не мог из-за более высокой расходной части, поэтому и был рассчитан на использование в профессиональном сегменте. Впрочем, он и сейчас встречается нечасто даже на профессиональной аппаратуре, однако специалисты, занимающиеся обработкой и монтажом видео, компьютерной графикой и дизайном, признают за ним более качественную передачу «картинки».

Можно говорить о способности DisplayPort последних версий (1.2 и 1.3) работать с 3D и 4Кx2К, можно обсуждать поразительную «скорострельность», однако главная его «фишка» заключается в наличии независимых каналов с большой пропускной способностью, что позволяет последовательно соединять до четырёх мониторов с разрешением 1920х1200, или двух с разрешением 2560х1600 пикселей.

Версия DisplayPort

Типи нтерфейса

Максимальное разрешение

Полоса пропускания

DP 1.3

Цифровой

4096×2160

21,6 Гбит/с

Примечательно то, что компания Apple с самого появления DisplayPort ориентировала на него свои передовые продукты, а в линейках других производителей массовых компьютеров и ведеотехники решения на базе DisplayPort появились далеко не сразу. Теперь та же политика со стороны Apple проводится и в отношении интерфейса Thunderbolt.

Разновидности разъемов:

  • DisplayPort
  • MiniDisplayPort

Thunderbolt

Великолепные показатели, продемонстрированные интерфейсом DisplayPort, дали толчок к новым исследованиям, которые были начаты компанией Intel и привели в конечном итоге к появлению нового стандарта – Thunderbolt. Изначально задуманный, как способ передачи данных исключительно по оптоволоконным кабелям, впоследствии получил и вариант реализации с медью. С одной стороны, это позволило значительно удешевить соединительные кабели, с другой – получить возможность передачи питания к периферийным устройствам, чего не позволяло оптоволокно. В итоге, на данный момент на рынке одновременно присутствуют оба варианта.

Интерфейс Thunderbolt использует разъем MiniDisplayPort (MDP) и электрически совместим с форматом DisplayPort, однако есть и свои особенности. Дело в том, что кабели Thunderbolt реализованы, как активные устройства с собственной электронной схемой внутри, а кабели MiniDisplayPort являются пассивными устройствами, поэтому не подходят для подключения устройств Thunderbolt в любом из вариантов, кроме «Источник-Thunderbolt – Монитор-MiniDisplayPort». При комбинации «Источник-Thunderbolt – Монитор-Thunderbolt» должен быть использован исключительно кабель Thunderbolt, а источник MiniDisplayPort не может быть подключен к монитору Thunderbolt вообще.

Версия кабеля Thunderbolt

Типи нтерфейса

Максимальное разрешение

Полоса пропускания

Медь

Цифровой

4096×2160

10 Гбит/с

Оптоволокно

Цифровой

5120×2880

20 Гбит/с

Длина кабелей формата Thunderbolt может доходить до нескольких десятков метров, и этот интерфейс способен поддерживать до шести отображающих устройств в цепочке.

Несмотря на то, что стандарт активно продвигается компаниями Apple и Intel, Thunderbolt еще очень далёк от масс, он остается уделом профессионалов и атрибутом топовой продукции Apple. Но, как и любой перспективный интерфейс, со временем будет неуклонно дешеветь и станет доступнее.

Заключение

Какую бы видеосистему вы не строили, основной целью всегда является получение наиболее качественного изображения, поэтому рекомендации по выбору соединений не будут лишними.

Первым делом вы должны ознакомиться с доступными интерфейсами. Если устройства имеют их не по одному, а, скажем, соседствуют VGA и HDMI, то выбор в пользу HDMI однозначен, если на стыкуемом устройстве он тоже присутствует. Собственно, VGA, как морально устаревший стандарт, вообще желательно использовать только там, где других вариантов не остается. Если же выбор есть, то он, как правило, находится в перечне DVI, HDMI, DisplayPort.

Как наиболее распространенные, DVI и HDMI имеют максимальные шансы на применение. Там, где не ожидается просмотр видео в ультравысоком разрешении и не требуется вывод звука, DVI будет вполне достаточно. Если же строится современная видеосистема для просмотра на проекторе или большом плазменном телевизоре, то обеспечить максимум качества сможет HDMI.

Автор ― Голоднов Антон

SIMATIC DP, ET 200M, 4 КРЫШКИ ДЛЯ УСТАНОВКИ НА СВОБОДНЫЕ РАЗЪЕМЫ ШИННЫХ СОЕДИНИТЕЛЕЙ И 1 КРЫШКА ДЛЯ ИЗОЛЯЦИИ ВНУТРЕННЕЙ ШИНЫ СТАНЦИИ

Код товара 6495290

Артикул 6ES7195-1JA00-0XA0

Страна Германия

Наименование SIMATIC DP ET 200M 4 КРЫШКИ ДЛЯ УСТАНОВКИ НА СВОБОДНЫЕ РАЗЪЕМЫ ШИННЫХ СОЕДИНИТЕЛЕЙ И 1 КРЫШКА ДЛЯ ИЗОЛЯЦИИ ВНУТРЕННЕЙ ШИНЫ СТАНЦИИ

Упаковки

Сертификат RU Д-DE.HB11.B09137-20

Характеристики

Код товара 6495290

Артикул 6ES7195-1JA00-0XA0

Страна Германия

Наименование SIMATIC DP ET 200M 4 КРЫШКИ ДЛЯ УСТАНОВКИ НА СВОБОДНЫЕ РАЗЪЕМЫ ШИННЫХ СОЕДИНИТЕЛЕЙ И 1 КРЫШКА ДЛЯ ИЗОЛЯЦИИ ВНУТРЕННЕЙ ШИНЫ СТАНЦИИ

Упаковки

Сертификат RU Д-DE.HB11.B09137-20

Всегда поможем:
Центр поддержки
и продаж

Скидки до 10% +
баллы до 10%

Доставка по городу
от 150 р.

Получение в 150
пунктах выдачи

Что такое DisplayPort?

Если за последние полвека у вас был монитор или видеокарта высокого класса, скорее всего, вы встречали асимметричный разъем с L-образным разъемом. DisplayPort. Это не так банально и не так универсально, как HDMI, но является одним из самых важных, потому что с точки зрения разъемов и кабелей он гораздо более функциональный.

Но DisplayPort — это больше, чем просто кабель. Это набор стандартов. Если вы хотите максимально использовать возможности своего ПК, видеокарты или монитора, то изучение того, для чего используется DisplayPort, является важным шагом.

По своей сути DisplayPort — это цифровой интерфейс, предназначенный для передачи видео и звука по одному кабелю. Как и HDMI, он может подключать монитор к источнику данных, например видеокарте, и передавать видео и звук, которые он выводит на экран дисплея.

Разъем DisplayPort и кабель, продаваемые Cable Matters, чаще всего встречаются в полноразмерном виде, где 20 контактов вставлены в L-образный разъем. Это помогает ему выделиться среди более унифицированных портов, таких как HDMI, USB-A и USB-C.Также обычным явлением является его меньший вариант, известный как Mini DisplayPort, который первоначально дебютировал на устройствах Apple в 2008 году, прежде чем стал более обычным дополнением к автономным мониторам, особенно тем, которые ориентированы на игры высокого класса.

Но мы были бы упущены в описании того, что такое DisplayPort, не рассматривая также его использование в качестве форм-фактора в других технологиях. Это то, что позволяет другим протоколам, таким как технология Intel Thunderbolt, использовать форм-фактор DisplayPort для передачи данных и видео по другому кабелю.В случае Thunderbolt 3 поддерживается DisplayPort версии 1.2 (подробнее об этом ниже).

В то время как такие разъемы, как HDMI, обычно встречаются на основных игровых консолях, телевизорах, мониторах и графических картах, DisplayPort чаще встречается в устройствах высокого класса. Его часто можно увидеть в игровых мониторах или дорогих видеокартах, таких как графические процессоры Nvidia RTX 2000 или карты AMD RX 5700 Navi.

Как работает DisplayPort?

На базовом уровне DisplayPort работает так же, как и любое другое соединение для передачи аудио- и видеоданных.Вы подключаете один конец кабеля к устройству, будь то ноутбук, настольный компьютер или внешнюю видеокарту, а другой — к дисплею. Устройства могут обнаруживать друг друга и настраивать параметры автоматически, но вам может потребоваться использовать пульт дистанционного управления или элементы управления на вашем мониторе, чтобы вручную выбрать вход DisplayPort. Также возможно, что вам потребуется вручную установить правильное разрешение и частоту обновления для вашего дисплея (ов).

Как только вы это сделаете, DisplayPort должен работать нормально.

Если вы хотите узнать, как DisplayPort работает на более техническом уровне, он использует пакетную передачу данных аналогично кабелям Ethernet и портам PCI-Express на материнской плате. Он может передавать так называемые микропакеты данных, которые включают в себя тактовый сигнал, тем самым обеспечивая более эффективный поток передачи данных, который, в свою очередь, может поддерживать более высокое разрешение и частоту обновления.

Это большое преимущество перед более традиционными стандартами отображения и технологиями, такими как VGA, DVI и даже HDMI.Это, а также более открытая и расширяемая природа DisplayPort, которая позволяет добавлять и повторять со временем, делают его, пожалуй, одной из самых важных технологий отображения за последнее десятилетие.

Для чего используется DisplayPort?

Чаще всего DisplayPort используется в бытовой технике. Вы найдете разъемы DisplayPort на высокопроизводительных видеокартах для ПК, на некоторых ноутбуках и на ряде совместимых мониторов, которые поддерживают более высокое разрешение и частоту обновления. Стандарт также включен в некоторые порты USB-C и в каждый разъем Thunderbolt, в частности, в последнее поколение Thunderbolt 3, которые в изобилии встречаются в продуктах Apple.Легкий способ понять, как это работает, заключается в том, что, хотя USB-C и Thunderbolt 3 используют другой разъем, чем DisplayPort, основная технология или протокол DisplayPort используется для отправки видеоинформации через эти порты. Это отличная новость для владельцев новых ноутбуков, содержащих всего несколько портов USB-C, поскольку их все еще можно подключать к DisplayPort и другим дисплеям с помощью ряда адаптеров дисплея USB-C или адаптеров Thunderbolt 3.

Хотя по мере развития технологии он становится все более распространенным явлением, DisplayPort чаще встречается в устройствах более высокого класса, которым требуется такая полоса пропускания и поддержка функций, которые он предлагает по сравнению с более распространенными технологиями, такими как HDMI.Обычно это означает высокопроизводительные игровые устройства и оборудование. Геймерам необязательно использовать этот порт, но если их монитор или телевизор также не поддерживает новейший стандарт HDMI 2.1, DisplayPort фактически является обязательным, поскольку это единственная технология, которая одновременно поддерживает как высокое разрешение, так и высокую частоту обновления (подробнее об этом ниже) .

Технология

DisplayPort работает как для внешних, так и для внутренних подключений дисплея, поэтому она также выступает в качестве связующего звена между контроллерами систем на кристалле многих цифровых телевизоров и контроллерами синхронизации их панелей дисплея, используя технологию iDP.

Зачем нужен DisplayPort?

DisplayPort имеет ряд преимуществ с производственной точки зрения, от большей пропускной способности до обширных наборов функций, которые можно добавлять со временем, до большей интеграции с новыми портами и стандартами, такими как Thunderbolt. Однако с точки зрения потребителя наибольшие преимущества заключаются в поддержке более высоких разрешений и частоты обновления, часто одновременно.

Если обычные соединения HDMI, такие как стандарт 2.0, могут поддерживать разрешение до 5K при 30 Гц и разрешение 4K при 60 Гц, DisplayPort 1.4 может поддерживать удвоенную частоту обновления при том же разрешении и поддерживает разрешение 8K с частотой до 30 Гц. Последнее поколение технологии, DisplayPort 2.0, еще больше поднимает планку, поддерживая разрешение до 16K и до двух дисплеев 8K с высокой частотой обновления.

Еще более простой ответ на вопрос, зачем использовать DisplayPort, заключается в том, что он требуется вашему монитору или видеокарте. Скорее всего, у обоих будет встроенная альтернатива, такая как HDMI или DVI, но если у вас есть гарнитура виртуальной реальности или дополнительный дисплей, уже использующий эту технологию, тогда DisplayPort может быть всем, что вам осталось.

К счастью, даже если у вас нет разъема DisplayPort на мониторе, есть множество вариантов конвертера и адаптера, которые вы можете использовать. Вы найдете адаптеры DisplayPort для подключения к мониторам HDMI, DVI, VGA и Mini DisplayPort. Это немного усложняется, потому что некоторые из них «активны», а другие — «пассивны». На техническом уровне вам понадобится активный адаптер, если ваш источник данных, например видеокарта, не поддерживает двойной режим DisplayPort или DP ++. Большинство современных видеокарт делают, но дважды проверьте вашу, прежде чем покупать адаптер DisplayPort.

Однако для большинства пользователей единственная реальная разница — это размер и цена. Активные преобразователи DisplayPort, как правило, больше и дороже, потому что они включают в себя дополнительные микросхемы обработки сигналов внутри адаптера, где пассивные адаптеры используют DP ++ для выполнения тяжелой работы и представляют собой, скорее, простой преобразователь физического интерфейса. Активные адаптеры DisplayPort необходимы для установки Eyefinity с несколькими дисплеями, когда вы конвертируете более двух мониторов.

Сколько Гц поддерживает DisplayPort?

Когда мы обсуждаем Гц или Герцы в отношении DisplayPort, на самом деле мы имеем в виду частоту обновления монитора, поддерживаемую DisplayPort.В широком смысле DisplayPort поддерживает практически все основные разрешения, которые могут вас заинтересовать, от 30 Гц до 240 Гц. Но когда дело доходит до вашего конкретного оборудования, сколько Гц поддерживает DisplayPort, на самом деле зависит от того, сколько мониторов вы используете, какое разрешение у них установлено, и от какой версии разъема DisplayPort вы их используете.

DisplayPort 1.4 является наиболее распространенным на массовых игровых мониторах и видеокартах. Он поддерживает ту же частоту обновления и разрешение, что и DisplayPort 1.3 (без сжатия) и может обрабатывать 4K с частотой до 120 Гц, два дисплея 4K с частотой 60 Гц и до четырех дисплеев с разрешением 2560 x 1600 при 60 Гц. Благодаря сжатию потока дисплея (DSC) он поддерживает такое же разрешение и частоту обновления, но с улучшенной поддержкой цвета. Каждая версия DisplayPort, начиная с 1.2, может предлагать 240 Гц при разрешении 1080p.

Стандарт DisplayPort 2.0 был объявлен его руководящим органом, VESA, только в середине 2019 года, но когда поддержка мониторов, ноутбуков и видеокарт начнет появляться, они будут предлагать более высокие частоты обновления и разрешения, чем что-либо еще.Он добавит поддержку двух мониторов 4K, работающих с частотой до 144 Гц одновременно, или одного дисплея 16K с включенным HDR (со сжатием DSC).

DisplayPort для всех

Технология

DisplayPort обычно используется в устройствах более высокого класса, выступая в качестве более премиального типа подключения по сравнению с основным решением HDMI. Но даже по мере того, как этот конкурирующий стандарт кабеля развивается, DisplayPort по-прежнему идет впереди всех как в поддержке разрешения и частоты обновления, так и в функциях.

По мере того, как DisplayPort становится все более эффективным и лучше интегрируется с другими технологиями, такими как Thunderbolt и USB-C, он вполне может стать доминирующим стандартом технологии отображения на долгие годы. По крайней мере, это стандарт, который, как вы знаете, не будет сдерживать ваши действия на совместимых устройствах.

Где купить кабели DisplayPort?

Если вам нужны кабели DisplayPort, компания Cable Matters поможет вам. Cable Matters поддерживает широкий спектр высококачественных портов DisplayPort 1.4 кабеля — от стандартных пассивных кабелей до более совершенных активных кабелей, рассчитанных на надежность при большей длине.

Кабель имеет значение Кабель DisplayPort 1.4

Кабель имеет значение Кабель Active DisplayPort 1.4

Кабель имеет значение Активный удлинительный кабель DisplayPort 1.4

Поддерживает ли DisplayPort 144 Гц?

DisplayPort, возможно, является наиболее мощным и функциональным комбинированным аудио- и видеорешением для основных соединений между компьютерами и дисплеями.Подключаете ли вы мощный ПК к игровому дисплею или внешний монитор к ноутбуку, DisplayPort — один из лучших способов сделать это.

Поддерживает ли DisplayPort 144 Гц?

Простой ответ — да, и при нескольких разрешениях. Даже DisplayPort 1.0 и 1.1 были способны поддерживать 144 Гц при разрешении 1080p при использовании режима высокой скорости передачи данных (HBR) первого поколения. Позднее подключения DisplayPort стали еще более универсальными.

DisplayPort 1.2 может выводить разрешение 1080p и 1440p при 144 Гц, а DisplayPort 1.3 и 1.4 увеличили пропускную способность для управления до 240 Гц при тех же разрешениях и до 120 Гц при 4K. Он не может полностью обрабатывать 144 Гц при таком разрешении, по крайней мере, без жертв в субдискретизации цветности (обычно 4: 2: 2) или с использованием сжатия потока дисплея (DSC).

Стандарт DisplayPort 2.0, ратифицированный в июне 2019 года, увеличит пропускную способность до трех раз, что позволит поддерживать гораздо более высокие разрешения (например, 10K и 16K), а также более высокую частоту обновления на нескольких мониторах.Он будет поддерживать два дисплея 4K с частотой до 144 Гц при использовании 8bpc. На данный момент кабели DisplayPort 1.4 остаются одними из самых эффективных кабелей на рынке. В будущем, когда DisplayPort 2.0 станет более распространенным явлением, вы можете встретить меньше людей, спрашивающих, поддерживает ли DisplayPort 144 Гц, и больше людей, спрашивающих, поддерживает ли DisplayPort 240 Гц, по мере того, как игровые мониторы становятся все более продвинутыми.

Каковы преимущества 144 Гц для DisplayPort?

Независимо от того, используете ли вы DisplayPort, Mini DisplayPort или DisplayPort по другому стандарту кабеля, например Thunderbolt 3, вы получаете более эффективное соединение, чем от чего-то вроде HDMI.В то время как самый современный стандарт HDMI 2.1 перепрыгивает через несколько старых технологий DisplayPort, DisplayPort 1.4 и особенно 2.0 практически не имеют себе равных.

DisplayPort 1.3 и более поздние версии поддерживают частоту до 144 Гц при разрешениях до 4K, которые еще поддерживают несколько мониторов, но те, которые поддерживают, используют технологию DisplayPort, которая обеспечивает более плавный вид рабочего стола на ПК, более плавные визуальные эффекты в игре с поддержкой более высокая частота кадров, меньшая задержка ввода для лучшей конкуренции в играх, а также уменьшение мерцания, заикания и разрывов экрана.Это все преимущества, которые нельзя найти в HDMI при использовании высоких частот обновления, таких как 144 Гц.

Кабель имеет значение Кабель DisplayPort 1.4

Обязателен ли DisplayPort для 144 Гц?

Нет, есть и другие кабели, которые отлично справляются с 144 Гц, но они более ограничены в своих возможностях и поддерживаемых разрешениях. Если у вас более старый монитор 1080p, 144 Гц, вы можете подключить его к своей системе с помощью кабеля Dual-Link DVI.

При разрешении 1440p ваши возможности немного более ограничены. HDMI 1.4 может справиться с этим, но только с включенным сжатием, поэтому мы рекомендуем HDMI 2.0 или новее, если вы ищете альтернативу DisplayPort. Однако DisplayPort 1.2 или новее с этим справится.

Если вы застряли с видеокартой или ноутбуком с выходом DisplayPort, но на стороне дисплея нет совместимого порта, не волнуйтесь. Вы можете просто использовать адаптер DisplayPort для подключения к различным входам, включая HDMI, DVI или VGA.

Какой кабель DisplayPort вам нужен для 144 Гц?

Одно из самых больших преимуществ кабелей DisplayPort, обеспечивающих 144 Гц или любую частоту обновления, если на то пошло, заключается в том, что они полностью взаимозаменяемы. Кабель DisplayPort, произведенный для первого поколения, будет работать так же хорошо, как и кабель, произведенный для последнего поколения технологии DisplayPort сегодня.

В отличие от других технологий отображения, DisplayPort не обеспечивает лучшее или худшее изображение в зависимости от качества или цены вашего кабеля.Если вы покупаете кабель DisplayPort у известного продавца или производителя, такого как Cable Matters, вы можете гарантировать высококачественный видео- и аудиопоток на свое устройство DisplayPort. Для максимальной гибкости без снижения производительности рекомендуется использовать активный кабель DisplayPort 1.4 длиной 7,5 м. Ознакомьтесь с некоторыми высококачественными продуктами DisplayPort 1.4 компании Cable Matters:

Кабель имеет значение Кабель DisplayPort 1.4

Кабель имеет значение Active DisplayPort 1.4 Удлинительный кабель

Кабель имеет значение Однонаправленный кабель Active DisplayPort 1.4

Лучшие игровые мониторы с частотой обновления 144 Гц

Частота обновления 144 Гц — приятное место для игр, поэтому вы можете найти множество сообщений на форумах с вопросом, поддерживает ли DisplayPort 144 Гц? Это не только значительное улучшение по сравнению с играми с частотой 60 Гц, но и гораздо более доступное решение с точки зрения долларовой стоимости и системных ресурсов, чем более способная и даже более высокая частота обновления.Если вы не играете в новые киберспортивные игры, которые могут легко достигать 240 Гц, мониторы с частотой 144 Гц предлагают одни из самых доступных сегодня игровых возможностей с высокой частотой обновления.

Если вы ищете отличный игровой дисплей с частотой 144 Гц, то Asus VG279Q — это первое место в списке с фантастической обработкой движения, поддержкой FreeSync, вставкой черных кадров для улучшения разрешения движения и отличной пиковой яркостью. Это всего лишь 1080p, что не делает этот экран таким же хорошим, как некоторые для более красивых игр, но помогает снизить накладные расходы на систему, чтобы действительно использовать преимущества этой более высокой частоты обновления.

На 1440P вы можете рассмотреть Asus PG279QZ, если вы пользуетесь G-Sync, или Samsung C27HG70 с поддержкой FreeSync, если у вас видеокарта AMD. Если вам нужно что-то немного меньшее или просто более доступное, Viewsonic XG2402 также заслуживает внимания. Недалеко от 200 долларов, это отличное решение для тех, кому нужен игровой монитор DisplayPort с частотой 144 Гц. Эти типы мониторов обычно поставляются с кабелем длиной 3 фута, но если вам нужна более гибкая настройка, поддержка 144 Гц может быть достигнута с помощью качественного кабеля DisplayPort длиной до 10 футов.

В чем разница между DisplayPort и HDMI? — Новости

DisplayPort и HDMI. Это два разных стандарта передачи видео и звука с плеера на дисплей. Но в чем — помимо четко различающихся разъемов — разница между DisplayPort и HDMI? В конце концов, они были созданы для одного и того же, верно? В этой статье мы постараемся дать вам несколько советов…

В истории технологий существует множество примеров одновременного появления на рынке нескольких конкурирующих стандартов.Только подумайте о войне стандартов видеомагнитофонов в начале 1980-х годов между Video 2000, VHS и Betamax. Для молодежи среди нас VHS, наконец, выиграл в основном из-за его более низкой стоимости и поддержки со стороны индустрии фильмов для взрослых. Совсем недавно была битва между Blu-ray и HD DVD.

DisplayPort против HDMI

Так идет ли война форматов между DisplayPort и HDMI? Не совсем так. Хотя и HDMI, и DisplayPort преследуют одну и ту же цель (отправка цифрового видео и звука высокой четкости с исходного устройства на дисплей), на самом деле они были задуманы в разных созвездиях.

HDMI (сокращение от High-Definition Multimedia Interface) был представлен в 2003 году консорциумом (в основном) производителей дисплеев, включая Sony, Philips, Panasonic и Toshiba. Это крупные корпорации, которые в первую очередь ориентированы на приложения, ориентированные исключительно на изображения. Вот почему HDMI — это стандарт, который чаще всего встречается в таких устройствах, как телевизоры, проекторы и домашние компьютеры.

Несколько лет спустя (2006 г.) другой крупный консорциум производителей ПК и микросхем работал над созданием DisplayPort (DP), продолжением более старых стандартов VGA и DVI.Основное внимание уделялось компьютерным дисплеям и профессиональному ИТ-оборудованию , поэтому рынки больше ориентированы на данные.

Разъемы

: какое значение имеет штырь

19-контактные разъемы HDMI на самом деле доступны в 5 формах, но обычно встречаются только 3 из них: хорошо известный Type A (стандартный HDMI, в основном используемый для телевизоров, проекторов и ноутбуков), Type C (mini HDMI, обычно встречается на планшетах и ​​некоторых ноутбуках) и Type D (micro HDMI, для планшетов и смартфонов).

Менее известный тип B (29 контактов) используется для двухканальных приложений, в то время как тип E имеет фиксирующий язычок для предотвращения ослабления кабеля в автомобильных приложениях.Другие разъемы HDMI обычно используют трение, чтобы удерживать вилку в розетке, хотя иногда используются фиксирующие механизмы, которые предотвращают выдергивание кабеля. Такие механизмы гораздо чаще встречаются в решениях DisplayPort.

Разъемы DisplayPort

имеют 20 контактов. Доступны два размера: стандартный DisplayPort и меньшая альтернатива от Apple под названием Mini DisplayPort. Последний — тот же порт, что и Thunderbolt.

Хотя большинство полноразмерных разъемов DisplayPort имеют механизм блокировки, который предотвращает их случайное отключение, эта функция не требуется официальной спецификацией.

Разрешение и полоса

Каждая новая версия стандартов HDMI и DisplayPort обычно вводит некоторые незначительные новые функции, а также более высокое разрешение и полосу пропускания. Однако это не означает, что новый дисплей всегда поддерживает последнюю версию стандарта. Нет смысла включать стандарт, поддерживающий разрешение 8K на HD-дисплее. Самое главное, чтобы стандарт соответствовал потребностям дисплея. В противном случае вы будете платить больше за то, что не можете использовать.

Самая распространенная на сегодняшний день версия (для дисплеев видеостен), DisplayPort 1.2 , поддерживает разрешение видео от до 3840 x 2160 пикселей с частотой обновления 60 Гц . Официальное название этого разрешения, кстати, UHD, но также часто используется термин 4K (хотя в киноиндустрии это означает разрешение 4096 x 2160). Он также поддерживает все распространенные форматы 3D-видео . Максимальная пропускная способность, передаваемая по кабелю DP 1.2, составляет 17.28 Гбит / с . DisplayPort 1.4 , поддерживающий 5120 x 2800 при 60 Гц с пропускной способностью 25,92 Гбит / с , становится все более популярным.

Наиболее часто используемая версия HDMI , версия 2.0 , имеет разрешение UHD при 60 Гц и полосу пропускания 14,4 Гбит / с [1] . Другими словами, для важнее смотреть на номер версии (как на источнике, так и на дисплее), чем сравнивать DisplayPort с HDMI.

Хотите узнать больше о нашем большом ассортименте видеостен, проекторов и медицинских дисплеев? Тогда не стесняйтесь обращаться к нам!

Получить предложение

Между тем, HDMI 2.1, поддерживающий 4K при 120 Гц или 8K при 60 Гц. Хотя это и не распространено, этот стандарт уже используется в некоторых топовых моделях. Также доступен DisplayPort 2.0 с разрешением 10240 x 4320 и колоссальной пропускной способностью 77,4 Гбит / с, но сегодня на рынке нет моделей, использующих этот стандарт.

Аудио особенности: обращенная к музыке

И HDMI, и DisplayPort поддерживают до 8 цифровых аудиоканалов с разрешением до 24 бит и 192 кГц. Основное отличие состоит в том, что HDMI имеет канал возврата звука (ARC).Это означает, что не только устройство-источник (обычно AV-ресивер) может отправлять звук на телевизор, но звук может течь и в другом направлении. Это можно использовать, если в телевизоре есть встроенный приемник вещания (например, вы смотрите Netflix на смарт-телевизоре), но вы не хотите слушать звук через встроенные динамики телевизора и предпочитаете систему объемного звучания AV-ресивер. Хотя это ценный вариант использования в бытовой электронике, он почти никогда не используется в профессиональной AV-визуализации.

Длина кабеля: как далеко вы можете зайти?

На рынке доступны различные стандарты кабелей HDMI, но типичный кабель, доступный сегодня, находится под сертификацией «High Speed» HDMI. К сожалению, как это часто бывает с недорогой бытовой техникой, не все высокоскоростные кабели HDMI действительно могут обеспечить надлежащее качество. Плохие кабели могут вызвать множество проблем, таких как артефакты и сбои.

Стандарт HDMI не определяет максимальную длину кабеля.Он скорее описывает технические характеристики, на основании которых может быть определена длина кабеля. Обычно кабели HDMI довольно короткие. Лишь в очень редких случаях дисплей и источник находятся на расстоянии более 2 метров друг от друга в телевизионных и проекторных установках. На больших расстояниях вы можете положиться на усилитель сигнала или активный кабель, который усиливает сигнал. Обратите внимание, что сигналы HDMI также могут передаваться по кабелям CAT 5 или CAT 6 (до 50 метров), коаксиальному кабелю (до 90 метров) или по оптоволокну (более 100 метров).

Пассивный медный кабель DisplayPort обеспечивает очень высокую скорость передачи данных с разрешением до 4k на расстояние более 2 метров.Если вам нужно преодолеть расстояние до 15 метров, вы ограничены разрешением 1080p в соответствии со спецификацией — хотя многие тесты показывают, что возможно и более высокое разрешение. Активный медный кабель DP может покрывать до 20 метров с разрешением 2560×1600. Также для DisplayPort оптоволоконные кабели могут покрывать большие расстояния. В отличие от HDMI, DP не может передавать сигналы Ethernet и не имеет обратного звукового сигнала. Однако DisplayPort поддерживает множество адаптеров для подключения большого количества стандартов отображения, включая VGA, одноканальный DVI или HDMI.

Другой очень важной особенностью DisplayPort является то, что может управлять несколькими мониторами одновременно . Таким образом, с одним интерфейсом DisplayPort может управлять до 4 мониторов с разрешением 1920×1200. Это особенно важно для профессионалов, которые управляют видеостеной , поскольку им нужен только один кабель между контроллером и видеостеной для управления 4 (или даже 6) дисплеями .

Заключение

Хотя назначение HDMI и DisplayPort примерно на 90% схоже, существует ряд отличительных особенностей.HDMI поддерживает возвратный аудиоканал (ARC), что позволяет передавать звук с дисплея на источник, что может быть удобно при использовании смарт-телевизора.

Возможность управлять несколькими дисплеями с помощью одного кабеля является обязательной для многих профессионалов. Эта функция во многих случаях определяет выбор DisplayPort.

По качеству изображения разницы между HDMI и DP практически нет. Чем новее версия, тем выше максимальная пропускная способность и поддерживаемое разрешение.На самом деле гораздо важнее проверить версию, чем сам стандарт (HDMI или DP). Также убедитесь, что кабель достаточно хорошего качества, чтобы поддерживать разрешение версии и высокую пропускную способность.

Многие продукты Barco, включая линейки ЖК-видеостен и проекторов, оснащены как HDMI, так и DP. Эти продукты могут использоваться как в приложениях, ориентированных на видео, так и в приложениях, ориентированных на данные, поэтому имеет смысл включить и то, и другое. Для ЖК-видеостен DP является стандартом выбора во многих случаях, поскольку он дает возможность управлять несколькими дисплеями с помощью одного кабельного соединения.Кстати, в этой статье вы можете прочитать, почему вы можете легко преобразовать сигналы DisplayPort в HDMI с помощью пассивного адаптера, а не наоборот.

С другой стороны, на рынке, ориентированном исключительно на управление изображениями, таком как цифровое кино, используется только HDMI.

[1] : учет служебных данных 8b / 10 для измерения эффективной скорости передачи данных. Без этих накладных расходов полоса пропускания составила бы 18 Гбит / с.

Кабель DisplayPort 1.2 длиной 15 футов с защелками

Вы должны использовать видеоконвертеры и удлинители только в случае крайней необходимости.Во многих случаях большинство видеоконвертеров и удлинителей не нужны, если вы покупаете правильный кабель.

В следующей таблице указана максимальная длина кабеля для распространенных видеостандартов.

Стандарт видео Максимальная длина
DisplayPort 50 футов (15,2 м)
HDMI 50 футов (15,2 м)
DVI 50 футов (15,2 м)
VGA 200 футов.(71м)

Примечание: StarTech.com предлагает кабели длиннее, чем указано выше, включая активные кабели, которые обычно включают встроенные усилители активного сигнала, позволяющие использовать более длинные кабели. Активные кабели специально разработаны для превышения рекомендованной максимальной длины и проходят испытания в соответствии с перечисленными спецификациями (например, максимальное указанное разрешение).

Видеоадаптеры

Видеоадаптеры пассивно адаптируют кабель от одного типа разъема к другому.Видеоадаптеры не меняют тип сигнала и не меняют видеостандарт.

Примеры распространенных применений адаптеров:

  • DVI-I в VGA

  • RCA в BNC

  • От Mini DisplayPort к DisplayPort

  • Муфты (гнездо-гнездо или штекер-штекер)

Примечание: Для удлинения кабеля на небольшое расстояние можно использовать соединитель. Однако каждый используемый ответвитель может привести к потере сигнала, что ухудшает качество сигнала.

Видеоконвертеры

Видеоконвертеры активно обрабатывают и изменяют тип сигнала с одного видеостандарта и преобразуют его в другой стандарт. Обычно они используются для преобразования цифрового сигнала в аналоговый и наоборот, но могут использоваться для преобразования цифрового сигнала в другой стандарт цифрового видео (например, HDMI в DisplayPort).

Видеоконвертеры

работают на небольших расстояниях от источника до места назначения: до 15 футов или 3 метров.

Удлинители видео

Видео расширители преобразуют входной сигнал в более высокое напряжение для передачи на большие расстояния, а затем преобразуют входной сигнал обратно в исходный видеостандарт.Входной и выходной сигнал на видеорасширителе будут совпадать, так как единый видеостандарт поддерживается на всех этапах. Если удлинить кабель с помощью адаптеров или преобразователей, качество сигнала ухудшится.

Примечание: Для получения дополнительной информации об использовании видеоадаптера или конвертера с видеорегистратором см. Следующий FAQ: http://www.startech.com/faq/video_signal_converters_convert_then_extend.

HDMI или DisplayPort: что использовать для монитора ПК?

Какой монитор подходит для вашего компьютера? Перед покупкой необходимо учитывать множество факторов, но наиболее важным из них является доступность портов.Разные порты имеют разные возможности и совместимость, поэтому взгляните на заднюю часть своего ПК, чтобы увидеть, с чем вы работаете.

Если вы хотите подключить к своему игровому компьютеру новый монитор, вы, вероятно, заметите два порта, которые выглядят очень похожими. На выбор будут порты HDMI и DisplayPort, но в чем разница между ними и действительно ли имеет значение, какой из них вы используете?

Ответ, как всегда, «зависит от обстоятельств». Что ты хочешь делать? Например, у вас будут разные потребности в зависимости от того, играете ли вы, редактируете фотографии или просто хотите подключить свой Mac к чему-то, что работает.

Даже если ваш монитор поддерживает оба соединения, он может поддерживать только определенные версии каждого из них, что определяет, какое разрешение, частоту обновления и другие функции он может обрабатывать. Вот что вам нужно знать.


Подключение с помощью HDMI

Давайте начнем с разговора о HDMI, стандарте, с которым вы, вероятно, наиболее знакомы. HDMI чаще всего используется в телевизорах, отправляя видео- и аудиосигналы высокой четкости по одному кабелю для простой и чистой настройки. Было несколько версий HDMI, каждая из которых улучшала предыдущую.На современных мониторах вы найдете любую комбинацию следующих портов:

  • HDMI 1.4: Поддерживает до 4K (4096 на 2160) при 24 Гц, 4K (3840 на 2160) при 30 Гц или 1080p при 120 Гц.

  • HDMI 2.0: Поддерживает до 4K при 60 Гц, и более поздние версии (HDMI 2.0a и 2.0b) включают поддержку HDR

  • HDMI 2.1: Также поддерживает разрешение до 10K при 120 Гц как улучшенный HDR с динамическими метаданными и улучшенным возвратным звуковым каналом (eARC), который позволяет отправлять звук Dolby Atmos и DTS: X с дисплея на приемник.Он также включает в себя переменную частоту обновления (VRR), такую ​​как FreeSync в стандарте, хотя существует множество мониторов HDMI 2.0, которые также поддерживают эту функцию.

Это несколько упрощенное объяснение каждой версии HDMI, поскольку в каждом стандарте есть другие улучшения функций, но это то, о чем будет заботиться большинство пользователей ПК.

Если вы хотите в полной мере воспользоваться этими характеристиками, вам также понадобится кабель HDMI с подходящей полосой пропускания. Например, если вы используете 4K с частотой 60 Гц с HDR, вам понадобится кабель с маркировкой Premium High Speed ​​или 18 Гбит / с (или лучше).Для 8K при высокой частоте обновления вам может потребоваться еще большая пропускная способность, поэтому проверьте описание и отзывы о любом кабеле, который вы планируете купить.

Кабели с более низкими характеристиками могут работать при определенных обстоятельствах, но могут быть привередливыми, добавляя «снега» к изображению или неправильно направляя объемный звук. Если у вас возникнут проблемы, проверьте кабель — вы можете обнаружить, что он не готов к затуханию.

В дополнение к вышесказанному, все современные порты HDMI должны поддерживать технологию AMD FreeSync, которая устраняет разрыв экрана в играх, согласовывая частоту обновления монитора с выходной частотой кадров вашей видеокарты (с более новыми версиями HDMI, поддерживающими FreeSync с более высокой частотой обновления).Однако аналогичная технология Nvidia G-Sync не всегда работает через HDMI — на многих мониторах используется только DisplayPort.


Подключение с помощью DisplayPort

DisplayPort похож на HDMI, но это разъем, более распространенный на ПК, чем на телевизорах. Он по-прежнему позволяет воспроизводить видео высокой четкости и (во многих случаях) аудио, но его стандарты немного другие. На современных мониторах вы, вероятно, найдете любое из следующего:

  • DisplayPort 1.2: Поддерживает до 4K при 60 Гц, около 1.2a также могут поддерживать AMD FreeSync

  • DisplayPort 1.3: Поддерживает до 4K при 120 Гц или 8K при 30 Гц

  • DisplayPort 1.4: Поддерживает до 8K при 60 Гц и HDR

  • DisplayPort (в настоящее время намечено на конец 2020 года): Поддерживает 16K с HDR при 60 Гц и 10K без HDR при 80 Гц

При покупке кабеля DisplayPort я рекомендую выбрать один из списка сертифицированных кабелей DisplayPort, чтобы убедиться, что он работает так, как рекламируется.

Кроме того, DisplayPort имеет несколько других полезных функций. Во-первых, он поддерживает AMD FreeSync и Nvidia G-Sync, поэтому вы можете наслаждаться игрой без разрывов, независимо от того, какую карту вы используете (если, конечно, ваш монитор поддерживает эту технологию).

Вы также можете управлять несколькими мониторами через одно соединение DisplayPort, вместо того, чтобы использовать несколько портов, что удобно. Ноутбуки могут даже отправлять сигналы DisplayPort через порт USB-C. Многие кабели DisplayPort также имеют зажимы, чтобы надежно удерживать их в мониторе, что является одновременно и плюсом, и минусом, потому что иногда бывает сложно вытащить их!

Дело не только в технических характеристиках, у каждого кабеля есть свое место.Если у вас есть выбор между DisplayPort 1.4 и HDMI 2.0, DisplayPort будет лучшим вариантом. В других случаях, если монитор дает вам выбор только между HDMI 2.0 и DisplayPort 1.2 — как это делает этот дисплей Pixio — HDMI может быть подходящим вариантом для поддержки HDR, если все ваши устройства поддерживают рассматриваемую версию HDMI.

И последнее: какой порт вы выберете, зависит как от возможностей вашего монитора, так и от видеокарты. Если вы хотите использовать функции HDMI 2.1, например, вам понадобится монитор с портом HDMI 2.1 и видеокарта с портом HDMI 2.1 — если на одном из них работает HDMI 2.0, вы не сможете воспользоваться этими новыми функциями. Поэтому перед покупкой кабеля проверьте каждое звено в цепи, чтобы выбрать лучшую комбинацию для оптимальной производительности.

Этот информационный бюллетень может содержать рекламу, предложения или партнерские ссылки. Подписка на информационный бюллетень означает ваше согласие с нашими Условиями использования и Политикой конфиденциальности. Вы можете отказаться от подписки на информационные бюллетени в любое время.

DisplayPort ™

Что такое DisplayPort ™?

DisplayPort ™ — это универсальная технология подключения, стандартизированная VESA (Ассоциация стандартов видеоэлектроники). Это цифровой интерфейс для передачи видео и аудио сигналов.

В отличие от HDMI, который в основном применяется в телевизионных и мультимедийных устройствах, таких как видеопроекторы, игровые консоли и DVD-плееры, DisplayPort ™ в основном используется в области ИТ-технологий, в системах ПК и дисплеях.

Разъем DisplayPort ™ 1.2 на адаптере Delock Разъем DisplayPort ™ 1.2 на адаптере Delock

Говорят, что DisplayPort ™ предлагает больше высокопроизводительных функций, чем любой другой цифровой интерфейс. Технология разработана для замены старых стандартов, таких как DVI и VGA. Утверждается, что DisplayPort ™ открывает новые возможности в области вычислений, цифровых дисплеев и потребительской электроники, ориентированной на развлечения.Его называют эталоном будущего, который доступен уже сегодня.

История версий DisplayPort ™

ВЕРСИЯ 1.0

Впервые в мае 2006 года спецификация стандарта публикуется VESA.

ВЕРСИЯ 1.1

В апреле 2007 года определена первая окончательная версия. DP 1.1 позволяет передавать данные с двумя разными скоростями передачи данных (HBR и RBR: высокая скорость передачи и пониженная скорость передачи).Максимальная скорость передачи при использовании всех полос и с кабелем длиной до двух метров составляет 8,64 Гбит / с. Этого достаточно для HDTV и больших дисплеев.

Кодирование с помощью HDCP 1.3 (защита широкополосного цифрового содержимого), а также DPCP (защита содержимого DisplayPort ™) служит в качестве защиты от копирования. В этой версии также запущен Dual-mode DisplayPort ™ (сокращенно DP ++), подробнее об этом читайте далее в разделе Функция DP ++. Первые устройства DisplayPort ™ появятся в продаже в начале 2008 года.

ВЕРСИЯ 1.2

DP 1.2 опубликован в декабре 2009 года. Важным улучшением является увеличение скорости передачи данных до 17,28 Гбит / с при использовании всех четырех линий. Впервые поддерживается разрешение UHD-1 (4K Ultra HD), а также MST (Multi Stream Transport). Теперь можно транслировать несколько видеопотоков независимо друг от друга и подключать несколько дисплеев гирляндной цепочкой — через один разъем DisplayPort ™.

ВЕРСИЯ 1.3

В версии DP, ратифицированной в сентябре 2014 года, скорость передачи данных на полосу еще раз увеличена. Теперь всего можно передавать до 25,92 Гбит / с. Точно так же возможно использование нескольких дисплеев UHD-1 (4K Ultra HD / 3840 x 2160 пикселей) или WQXGA через MST.

Благодаря интеграции субдискретизации цветности 4: 2: 0 обеспечивается поддержка будущих дисплеев UHD-2 (8K / 7680 x 4320 пикселей).Двойной режим (DP ++), первоначально реализованный в 2007 году, модифицирован таким образом, что он подходит для адаптеров HDMI и DVI с разрешением 4K Ultra HD (HDMI 2.0) и защитой от копирования HDCP 2.2.

ВЕРСИЯ 1.4

В марте 2016 года представлена ​​версия, которая действительно не предлагает увеличенной скорости передачи данных, но имеет некоторые функции, которые были усовершенствованы. Display Stream Compression 1.2 (DSC) обеспечивает степень сжатия потока до трех раз, которая считается «без визуальных потерь»: это означает, что среднестатистический зритель в типичных условиях не должен видеть разницы между сжатым и несжатым изображением или видео.

DSC позволяет рендерить UHD-2 (8K / 7680 x 4320 пикселей) и HDR, а также UHD-1 (4K / 3840 x 2160 пикселей) и HDR. Разумеется, дисплеи, не поддерживающие DSC, могут отображать только соответствующие разрешения. Два дополнительных улучшения в DP 1.4 — это прямая коррекция ошибок, уменьшающая ошибки передачи, и расширение аудиоканалов до 32.

КАКАЯ ВЕРСИЯ ПОДДЕРЖИВАЕТ КАКОЕ РАЗРЕШЕНИЕ?
Версия DP Максимальное разрешение
DisplayPort ™ 1.1 3840 x 2160/30 Гц и 2560 x 1600/60 Гц
DisplayPort ™ 1.2 3840 x 2160/60 Гц
DisplayPort ™ 1.3 5120 x 2880/60 Гц и 7680 x 4320/30 Гц
DisplayPort ™ 1.4 7680 x 4320/60 Гц / 10-битная цветность / HDR и
3840 x 2160/120 Гц / 10-битная цветность / HDR

Система передачи данных на DisplayPort ™

С технической точки зрения DisplayPort ™ имеет одну так называемую основную ссылку, состоящую из четырех полос.Передача данных происходит в одном направлении и в виде пакетов, что делает DisplayPort ™ первым видеоинтерфейсом, работающим по этому принципу.

Потому что, по сравнению с DVI или HDMI, где передача данных происходит непрерывно, DisplayPort ™ использует пакеты данных с фиксированной скоростью — аналогично принципу передачи Ethernet, PCI Express или USB.

Способы передачи при подключении DisplayPort ™

Спецификация Mini DisplayPort ™

Mini DisplayPort ™ — это уменьшенная версия разъема DisplayPort ™, совместимая с ним по электронике.MiniDP был запущен Apple в октябре 2008 года как проприетарная технология. VESA интегрировала Mini DisplayPort ™ в спецификацию DisplayPort ™ в ноябре 2009 года.

«Обычный» штекер DisplayPort ™ в отличие от штекера Mini DisplayPort ™

DisplayPort ™ и USB Type-C ™

В настоящее время мобильные устройства, такие как смартфоны, ноутбуки или планшеты, все чаще оснащаются разъемом USB Type-C ™. Что ж, DisplayPort ™ не является протоколом USB, а технология DisplayPort ™ была разработана для совершенно иных целей, чем технология USB Type-C ™, и обе служат различным целям.Но при разработке интерфейса Type-C ™ особое внимание было уделено умной функции передачи аналогичных сигналов DisplayPort ™. Так был установлен альтернативный режим.

Так называемый альтернативный режим DisplayPort ™ для USB Type-C ™ также стандартизирован VESA. Таким образом, устройства, поддерживающие альтернативный режим DisplayPort ™, также могут передавать сигналы DisplayPort ™ через порт USB Type-C ™. Например, портативный компьютер, поддерживающий альтернативный режим DisplayPort ™, может быть подключен к дисплею DisplayPort ™.В этом случае подходящим инструментом для выбора является, например, переходной штекер USB Type-C ™ к разъему DisplayPort ™.

Более гибкий интерфейс USB Type-C ™ благодаря альтернативному режиму DisplayPort ™

Следует отметить: к сожалению, не все устройства, поддерживающие альтернативный режим DisplayPort ™, отмечены соответствующим образом. Но, как заявляет организация DisplayPort ™, большинство видеоустройств с разъемом USB Type-C ™, доступных в 2016 году, уже оснащены поддержкой альтернативного режима DisplayPort ™.Как правило, все продукты с маркировкой «Видео через USB Type-C ™» его поддерживают.

Элемент MST

Что такое MST?

Начиная с DisplayPort ™ версии 1.2 (декабрь 2009 г.), в дополнение к однопотоковому транспортному режиму (SST) существует второй режим передачи: многопоточный транспортный режим (MST). Теперь можно использовать несколько дисплеев через одно соединение DisplayPort ™. Один из вариантов — дисплеи поддерживают шлейфовое соединение *.Альтернативой является использование концентратора DisplayPort ™ MST, где количество подключенных дисплеев ограничено скоростью передачи данных интерфейса DP.

* Шлейфовое соединение: несколько периферийных устройств (например, дисплеев) подключаются последовательно в виде цепочки. Выход устройства связан с входом следующего устройства.

Дело в пропускной способности

Пропускная способность одного DisplayPort ™ 1.2 подключение ограничено. Таким образом, только ограниченное количество дисплеев с ограниченным диапазоном поддерживаемых разрешений можно подключить и использовать через концентратор MST. Здесь опять же это зависит от разрешения каждого дисплея, времени и частоты обновления.

ДЛЯ КАКОГО РАЗРЕШЕНИЯ НУЖНА КАКАЯ ШИРИНА ПОЛОСЫ?
Разрешение Использование полосы пропускания
1920 x 1080 при 60 Гц 22%
1920 x 1200 при 60 Гц 30%
2560 x 1440 при 60 Гц 35%
2560 x 1600 при 60 Гц 38%
3840 x 2160 при 30 Гц 43%
3840 x 2160 при 60 Гц 95%

Пропускная способность и конфигурация дисплея Пример # 1

Три дисплея с разрешением 2560 x 1440 при 60 Гц каждый подключены к видеокарте через разветвитель MST.Каждому дисплею требуется 35% полосы пропускания. Так что в общей сложности им требуется 105%, в результате чего один из дисплеев будет отключен.

35% + 35% + 35% = 105%

Пропускная способность и конфигурация дисплея Пример # 2

Два сплиттера MST связаны с видеокартой. Три дисплея с разрешением 1920 x 1080 при 60 Гц каждый подключены к сплиттеру 1. Каждый дисплей использует 22% полосы пропускания, а вместе взятые они потребляют 66% полосы пропускания сплиттера 1.Также к сплиттеру 2 подключены три дисплея с разным разрешением. В общей сложности им требуется 79% полосы пропускания сплиттера 2. Таким образом, в этом примере обеспечивается подключение шести дисплеев к одной видеокарте с двумя выходами, а также достаточная пропускная способность для отображает.

Через разветвитель 1: 22% + 22% + 22% = 66% — Через разветвитель 2: 35% + 22% + 22% = 79%

На одной видеокарте можно использовать до двух разветвителей MST, если у нее есть два выхода.Опять же, количество поддерживаемых дисплеев зависит от количества каналов отображения на видеокарте. Если количество доступных дисплеев невозможно точно определить, следует связаться с производителем видеокарты. Разделители DisplayPort ™ MST также позволяют использовать все подключенные дисплеи независимо друг от друга в качестве расширенного рабочего стола.

Функция DP ++

1. Совместимость через пассивные адаптеры

Dual-Mode DisplayPort ™ или DisplayPort ™ ++, сокращенно DP ++, обеспечивает совместимость с DVI и HDMI.Таким образом обеспечивается подключение через относительно недорогие адаптеры. Адаптеру нужно только настроить уровень электрической сигнализации с LVDS на DisplayPort ™ на TMDS на HDMI / DVI. Здесь задействована графическая карта ПК, потому что, когда она идентифицирует подключенное устройство как устройство с интерфейсом DisplayPort ™, сигналы выводятся также в этом формате.

Но если, например, подключен адаптер к HDMI, графическая карта получает указание использовать протокол HDMI.Затем нижестоящий пассивный адаптер (так называемый трансформатор импеданса / переключатель уровня) регулирует различные уровни сигнала и импедансы LVDS или TMDS, которые всегда соответствуют целевому интерфейсу. Однако поддержка DP ++ и соответствующая маркировка устройств не являются обязательными и зависят от производителей.

1 Собственная передача с ПК на дисплей DP 2 Пассивный адаптер регулирует сигнал 3 Активный адаптер преобразует сигнал 1 Собственная передача с ПК на дисплей DP 2 Пассивный адаптер регулирует сигнал 3 Активный адаптер преобразует сигнал

2.В каком случае нужен активный адаптер?

Ограничением DP ++ является его способность передавать только Single-Link DVI (и HDMI) по той простой причине, что в разъеме DisplayPort ™ недостаточно контактов для подключения Dual-Link. Действительно, Dual-Link DVI и аналоговый VGA можно подключить, но в этом случае требуется активный адаптер. По направлению к устройству формирования изображения активный адаптер обозначает себя как цель сигнала (= отображение), а к устройству приема изображений как источник сигнала.

Примеры продуктов

DisplayPort ™ от Delock

Адаптер mini DisplayPort ™ 1.2, штекер> DVI, розетка 4K, пассивный

Разъемы:
mini DisplayPort ™ 20-контактный штекер>
Гнездо DVI 24 + 5 с гайками
DVI-D (Single Link), VGA без проводов
Разрешение до 3840 x 2160 при 30 Гц (в зависимости от монитора / системы)
Разъемы с золотым покрытием
1 ферритовый сердечник
Длина кабеля : ок.20 см (без разъемов)

Адаптер USB Type-C ™, вилка> DisplayPort ™, розетка

(альтернативный режим DP) 4K 60 Гц

Разъемы:
USB Type-C ™, вилка>
DisplayPort ™ 20-контактное гнездо
DisplayPort ™ 1.2 Характеристики
Разрешение до 4096 x 2160 при 60 Гц (в зависимости от монитора / системы)
Передача аудио- и видеосигналов
Plug & Play
Позолоченные разъемы
1 ферритовый сердечник
Кабель длина: ок.20 см (без разъемов)

Подобные товары
Товар 62726 Адаптер USB Type-C ™, штекер> VGA женский
Товар 62728 Адаптер USB Type-C ™, штекер> DVI, розетка
Товар 62729 Адаптер USB Type-C ™, штекер> HDMI, женский

Кабель DisplayPort ™> DisplayPort ™ 8K

Разъемы:
DisplayPort ™ 20-контактный штекер>
DisplayPort ™ 20-контактный штекер
DisplayPort ™ 1.4 спецификации
DisplayPort® DP 8K сертифицировано
Разрешение до 8K Ultra HD (в зависимости от монитора / системы)
Скорость передачи данных до 32,4 Гбит / с
Разъемы позолоченные
Кабель с тройным экранированием
Медный провод
Ø кабеля ок. 4,5 мм / Сечение кабеля: 34 AWG
Длина: 1 м (включая разъемы)

Кабель Mini DisplayPort ™> DisplayPort ™ 8K

Ответ:
20-контактный штекер Mini DisplayPort ™>
DisplayPort ™ 20-контактный Stecker
DisplayPort ™ 1.4 спецификации
DisplayPort® DP 8K сертифицировано
Разрешение до 8K Ultra HD (в зависимости от монитора / системы)
Скорость передачи данных до 32,4 Гбит / с
Разъемы позолоченные
Кабель с тройным экранированием
Медный провод
Ø кабеля ок. 4,5 мм / Сечение кабеля: 34 AWG
Длина: 1 м (включая разъемы)

Кабель, штекер DisplayPort ™> штекер DisplayPort ™ 4K

Разъемы:
DisplayPort ™ 20-контактный штекер>
DisplayPort ™ 20-контактный штекер
DisplayPort ™ 1.2 спецификация
Разрешение до 3840 x 2160 при 30 Гц (в зависимости от монитора / системы)
Передача аудио- и видеосигналов
Скорость передачи данных до 21,6 Гбит / с
Позолоченные разъемы
Кабель с тройным экранированием
Кабель Ø ок. 7,3 мм / Сечение кабеля: 28 AWG
Медный провод
Длина: прибл. 1 м (включая разъемы)

Также доступны кабели длиной
Арт. 84877 ок. 2 м
Артикул 84878 ок. 3 м
Артикул 84879 ок. 5 мес.

Кабель Mini DisplayPort ™, вилка> Mini DisplayPort ™, вилка 4K

Ответ:
mini DisplayPort ™ 20-контактный штекер>
mini DisplayPort ™ 20-контактный штекер
DisplayPort ™ 1.2 спецификация
Разрешение до 3840 x 2160 при 30 Гц (в зависимости от монитора / системы)
Передача аудио- и видеосигналов
Скорость передачи данных до 21,6 Гбит / с
Позолоченные разъемы
Сетевое экранирование
Кабель Ø ок. 5,5 мм / Сечение кабеля: 32 AWG
Медный провод
Длина: прибл. 1 м (включая разъемы)

Разветвитель 1 вход DisplayPort ™ 1,2> 4 выхода DisplayPort ™ 4K

Разъемы:
Ввод>
1 x DisplayPort ™ 20-контактный штекер
1 разъем 5 В постоянного тока
Выход>
4 x DisplayPort ™ 20-контактное гнездо
DisplayPort ™ 1.2a, спецификация
Активный преобразователь, однопоточный / многопоточный транспортный концентратор (SST / MST)
Разрешение (в зависимости от монитора / системы)
DisplayPort ™ 1.1 или 1.2 Однопоточная передача (SST)>
до 1920 x 1080 при 60 Гц (зеркальное отображение)
DisplayPort ™ 1.2 Многопотоковая передача (MST)>
до 2560 x 1440 при 60 Гц или 3840 x 2160 при 30 Гц (зеркальное отображение / расширенное)
Максимум. 4 x 1920 x 1080 при 60 Гц
Поддерживает HDCP 1.3
Поддерживает Eyefinity / Single Large Surface (SLS)
Форматы аудиовхода: 7.1-канальный с частотой дискретизации до 192 кГц
Длина кабеля: прибл. 30 см (без разъемов)
Размеры (ДхШхВ): прибл. 143 х 67 х 23 мм

Также доступен с mini DisplayPort ™
Пункт 87693 Разветвитель 1 x mini DisplayPort ™ 1,2 входа> 4 x DisplayPort ™ выход 4K

Разветвитель 1 вход DisplayPort ™ 1.2> 2 выхода HDMI 4K

Разъемы:
Ввод>
1 x DisplayPort ™ 20-контактный штекер
Выход>
2 x HDMI-A, 19-контактное гнездо
DisplayPort ™ 1.2a и спецификация High Speed ​​HDMI
Активный преобразователь, однопоточный / многопоточный транспортный концентратор (SST / MST)
Разрешение (в зависимости от монитора / системы)
DisplayPort ™ 1.1 или 1.2 Однопоточная передача (SST)>
до 1920 x 1080 при 60 Гц (зеркальное отображение)
DisplayPort ™ 1.2 Многопотоковая передача (MST)>
до 3840 x 2160 при 30 Гц (зеркальный / расширенный)
Поддерживает HDCP 1.3
Поддерживает Eyefinity / Single Large Surface (SLS)
Форматы аудиовхода: 7.1 канал с частотой дискретизации до 192 кГц
Длина кабеля: прибл. 30 см (без разъемов)
Размеры (ДхШхВ): прибл. 100 х 67 х 23 мм

Также доступен с mini DisplayPort ™
Пункт 87696 Разветвитель 1 x mini DisplayPort ™ 1.2 входа> 2 x HDMI выхода 4K

DisplayPort ™ KVM-переключатель 2> 1 USB и аудио

Разъемы:
Ввод>
Гнездо DisplayPort ™ — 2 шт. (Подключение для ПК1 и ПК2)
2 порта USB 2.0 тип B, розетка (соединение для ПК1 и ПК2)
1 x Sub-D 9-контактный разъем RS232 (для конфигурации)
1 x разъем питания постоянного тока
1 стереоразъем 3,5 мм для дополнительного ИК-приемника (опция)
Выход>
1 x DisplayPort ™, розетка (дисплей или ТВ)
Гнездо HDMI-A (дисплей или ТВ) — 1 шт.
3 x разъема USB 2.0 типа A (клавиатура, мышь, жесткий диск, USB-накопитель и т. Д.)
Гнездо стереоразъема 2 x 3,5 мм (1 динамик, 1 микрофон)
DisplayPort ™ 1.Спецификация 1a
Разрешение (в зависимости от монитора / системы)
Выход DisplayPort ™> до 2560 x 1440 при 60 Гц / 3840 x 2160 при 30 Гц
Выход HDMI> до 1920 x 1080 при 60 Гц
Выход DisplayPort ™ поддерживает DP ++> до 1920 x 1080 при 60 Гц
2 кнопки переключения со светодиодным индикатором для источника и приемника
Размеры (ДхШхВ): прибл. 257 х 112 х 33 мм

В ТОП

типов мониторных портов — HDMI, VGA, DVI, USB Type-C, AV, NDI, SDI

Xenarc Technologies предлагает лучшие в отрасли по-настоящему надежные ЖК-монитор и сенсорный экран .У нас есть решения, отвечающие критически важным требованиям, такие как защита от воды и пыли , водонепроницаемость для дезинфекции , высокая яркость читаемость при солнечном свете , ударопрочность / вибрация / ударопрочность и при экстремальных низких и высоких рабочих температурах . Прежде чем выбрать для вашего приложения подходящий защищенный промышленный монитор Industrial Monitor или Industrial Touchscreen , давайте разберемся с различными типами интерфейсов дисплея.

Вот краткое описание типов разъемов видеовхода:

  • HDMI: Аудио- и видеосигнал, лучше всего подходит для подключения телевизора к ПК.
  • DVI: Только видео, идеально подходит для старых систем или для 144 Гц при 1080p.
  • DisplayPort (DP): Лучший разъем для аудио- и видеосигнала, может передавать 144 Гц до 4K.
  • VGA: Старый, устаревший видеоразъем. Только для использования, когда больше ничего не доступно.
  • USB-C: Официально известен как USB Type-C. Подключается как к хостам, так и к устройствам, заменяя различные электрические разъемы, включая USB-B и USB-A, HDMI, DisplayPort и аудиокабели и разъемы 3,5 мм.
  • Thunderbolt: Аппаратный интерфейс, разработанный Intel (в сотрудничестве с Apple), который позволяет подключать внешние периферийные устройства и мониторы к компьютеру. Thunderbolt 1 и 2 используют тот же разъем, что и Mini DisplayPort, а Thunderbolt 3 использует разъем USB-C от USB.
  • AV (RCA) : Вход AV — это общая метка на разъеме типа RCA для приема аналоговых ( AV, ) аудио / видео (композитное видео CVBS) от электронного оборудования, которое генерирует сигналы AV ( AV выход).
  • NDI : Интерфейс сетевого устройства — Формат, позволяющий отправлять аудио и видео через сеть Ethernet
  • SDI : SDI Последовательный цифровой интерфейс — это профессиональный видеосигнал, который предпочтительнее в производственных средах из-за его большего диапазона (до 300 футов) и надежности, поскольку он обычно отправляется по кабелю BNC, который имеет специализированные разъемы на каждом конце чтобы заблокировать устройства, к которым они подключены.

Ранее для подключения прочного ЖК-монитора к компьютеру использовался только аналоговый интерфейс VGA . С развитием новых технологий для плоских мониторов возможности разъема VGA стали недостаточными. Для достижения наивысшего качества изображения вам необходимо использовать цифровой стандарт, например DVI. Производители устройств для домашних развлечений создали стандарт HDMI, который стал цифровым преемником аналогового разъема сканирования.Несколько позже VESA (Ассоциация стандартов видеоэлектроники) разработала DisplayPort. Как уже упоминалось ранее, современные устройства оснащены различными портами монитора: HDMI , DVI , VGA , DisplayPort (DP), USB-C, Thunderbolt, SDI . Рассмотрим каждый из интерфейсов.

Обычный, но старый.

Монитор с портом VGA.

Тогдашний ведущий производитель компьютеров IBM разработал первый стандарт подключения, который используется и сегодня, в 1987 году для своих ПК серии PS / 2.Синий трапециевидный интерфейс отлично работал со старыми ЭЛТ-дисплеями благодаря своей аналоговой природе. Но затем появились плоские цифровые ЖК-экраны, разрешение стало расти, а проверенный временем порт VGA начал сдавать позиции. Сегодня он реже интегрируется, но до сих пор множество устройств, таких как домашние плееры, проекторы, телевизоры и т. Д., По-прежнему оснащены портами VGA. Возможно, еще несколько лет он останется не таким желанным, но все же повсеместным стандартом.

Монитор с портом DVI.

Это сокращение расшифровывается как Digital Visual Interface. Он передает видеосигнал в цифровом формате, сохраняя при этом высокое качество изображения. В середине 2000-х годов DVI заменил быстро устаревший VGA. Возможность передавать как аналоговые, так и цифровые сигналы, поддержка больших (в ту эпоху) разрешений и высоких частот, а также отсутствие недорогих конкурентов привели к тому, что DVI стал стандартным портом на сегодняшний день. Недорогие видеокарты оснащены Single Link DVI. Максимальное разрешение в данном случае составляет 1920×1080 пикселей — Full HD.Более дорогие модели видеокарт имеют интерфейс Dual Link DVI. Их можно подключать к мониторам с разрешением до 2560×1600 пикселей.

Современные виды.

Монитор с портом HDMI — король мультимедиа.

HDMI означает мультимедийный интерфейс высокой четкости. В современных домашних развлекательных устройствах, таких как плоские телевизоры и проигрыватели Blu-ray, HDMI является стандартным интерфейсом подключения. Как и в случае с DVI, сигнал передается в цифровом формате, что означает сохранение исходного качества.Вместе с HDMI была разработана технология HDCP (High Bandwidth Digital Content Protection) для предотвращения пиратства и незаконного копирования видеоматериалов. Первые устройства с поддержкой HDMI появились в конце 2003 года. С тех пор стандарт менялся несколько раз; в частности, добавлена ​​поддержка новых аудио и видео форматов. Почему именно HDMI стал таким популярным?
• Длина кабеля до 25-30 метров;
• Передача звука (даже многоканального) вместе с видео — нет необходимости в отдельных динамиках;
• Удобные небольшие разъемы;
• Поддержка множества различных устройств: плееров, телевизоров, проекторов, видеорегистраторов, игровых консолей и т. Д.;
• Сверхвысокие разрешения;
• 3D-изображение; возможно вместе со сверхвысоким разрешением (версии HDMI 4b и 2.0).

Перспективы HDMI самые многообещающие — разработка продолжается. В 2013 году были приняты спецификации версии 2.0; этот стандарт совместим со старыми разъемами для проводов, но поддерживает более впечатляющие разрешения и другие отличные функции.

Монитор с портом дисплея — только становится повсеместным.

В течение многих лет компьютеры редко оснащались этим конкурентом HDMI, несмотря на то, что DisplayPort имеет много сильных сторон:
• Поддержка очень высоких разрешений вместе со стереосигналом;
• Передача звука;
• Впечатляющая длина кабеля

Эта интерфейсная технология даже более выгодна производителям, чем лицензионный HDMI: им не нужно платить разработчикам 15-25 центов, которые потребуются пользователям HDMI.Хотя в первые годы своего существования этот тип разъема не пользовался особой популярностью, теперь компьютеры все чаще оснащаются парой Display Ports.

Монитор с USB-портом.

Подключение с помощью USB-разъема стало возможным с появлением версии 3.0. Используя адаптер DisplayLink, вы можете подключить монитор с разъемом DVI / HDMI к USB-порту ноутбука или компьютера. Такие порты являются стандартом для подключения внешних устройств, к чему стремятся все производители этих устройств.К USB-портам подключаются мыши, клавиатуры, принтеры, сканеры, модемы, кард-ридеры, флэш-накопители, камеры, сотовые телефоны, плееры, жесткие диски, оптические приводы и т. Д. Этот разъем нужен тем, кто планирует работать одновременно с несколькими мониторами.

В заключение.

Познакомившись со всеми типами портов, теперь вы понимаете, что именно вам нужно. Независимо от того, что лучше всего соответствует вашим требованиям, вы можете найти 7-дюймовые, 8-дюймовые, 9-дюймовые, 10-дюймовые, 12-дюймовые, 15-дюймовые, 18-дюймовые, 24-дюймовые защищенные сенсорные ЖК-мониторы с любыми портами среди ассортимента продукции Xenarc. Технологии.Xenarc Technologies также производит кабели с водонепроницаемыми разъемами для видео со степенью защиты IP67, которые работают с нашими мониторами со степенью защиты IP67 и обеспечивают водонепроницаемую защиту.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
