В сегодняшней статье разборка ноутбука Samsung RC530: вытянем батарею, жесткий диск, оперативную память, привод, снимем систему охлаждения и модуль Wi Fi
1. Раздвигаем защелки в стороны (красные стрелки) и вытягиваем батарею по ходу зеленой стрелки
Разборка Samsung RC5302. Выкручиваем болтик возле красной стрелки и снимаем крышку, которая скрывает от нас жесткий диск и оперативную память
Разборка Samsung RC5303. Чтобы вытянуть оперативную память – раздвигаем защелки в стороны (зеленые стрелки), чтобы вытянуть жесткий диск – выкручиваем болтики (красные стрелки) и отсоединяем шлейфы (зеленые стрелки)
Разборка Samsung RC530Разборка Samsung RC5304. Выкручиваем болтик возле красной стрелки и вытягиваем привод
Вытянуть привод Samsung RC5305. Выкручиваем все болтики возле красных стрелок и снимаем нижнюю крышку ноутбука
Разборка Samsung RC530Разборка Samsung RC530Разборка Samsung RC530Разборка Samsung RC5306.
Снимаем провода возле зеленых стрелок, выкручиваем болтик (красная стрелка) и вытягиваем модуль Wi Fi
7. Выкручиваем семь болтиков возле красных стрелок и снимаем систему охлаждения
Снять систему охлаждения Samsung RC530Разборка Samsung RC5308. Снимаем процессор
Разборка Samsung RC5309. Отсоединяем шлейфы возле зеленых стрелок и выкручиваем болтики возле красных стрелок
Разборка Samsung RC530Разборка Samsung RC530Разборка Samsung RC53010. Переворачиваем плату и отсоединяем шлейф
Разборка Samsung RC530Разборка Samsung RC530Разборка Samsung RC530Всё, на этом разборка ноутбука Samsung RC530 окончена, чистим всё от пыли и собираем в обратном порядке. Если есть дополнения – пишите комментарии! Удачи Вам 🙂
Читайте также:
Данные продукта Samsung RC RC530 S06 39,6 cm (15.6″) HD Процессор Intel® Core™ i5 2-го поколения 6 GB DDR3-SDRAM 1000 GB Жесткий диск NVIDIA® GeForce® GT 540M Windows 7 Home Premium Черный Ноутбуки (NP-RC530-S06IT)
Цвет товара *
Черный
Формат *
Раскладной
39,6 cm (15.
Разрешение экрана *
1366 x 768 пикселей
Сенсорный экран *
16:9
Производитель процессора *
Intel
i5-2450M
Тактовая частота процессора *
2,5 GHz
Повышеная частота процессора
3,1 GHz
Семейство процессоров *
Процессор Intel® Core™ i5 2-го поколения
Количество ядер процессора
2
Потоки процессора
4
Скорость передачи данных системной шины
5 GT/s
Кеш-память процессора
3 MB
Тип кэша процессора
Smart Cache
Технологический процесс
32 nm
Операционные режимы процессора
64-разрядный
Серии процессора
Intel Core i5-2400 Mobile Series
Кодовое название процессора
Sandy Bridge
Паритет FSB
Пошаговое выполнение
J1
Чипсет материнской платы
Intel® HM65 Express
Т-соединение
100 °C
Максимальное количество полос PCI Express
16
Версия PCI Express слотов
2.
0
Конфигурации последовательной шины периферии PCI Express
1×16,2×8,1×8+2×4
Соотношение шины/ядра
25
ECC-память поддерживается процессором
Оперативная память *
6 GB
Тип внутренней памяти
DDR3-SDRAM
Тактовая частота памяти
1333 MHz
Конфигурация памяти (слоты х емкость)
1 x 2 + 1 x 4 GB
Слоты памяти
2x SO-DIMM
Максимальная внутренняя память *
8 GB
Полный объем хранения *
1000 GB
Носитель *
Жесткий диск
Интерфейс жесткого диска
SATA II
Скорость вращения шпинделя
5400 RPM
Тип оптического привода *
DVD Super Multi DL
Встроенный кардридер
Совместимые карты памяти
MMC,SD,SDHC,SDXC
Модель дискретного графического адаптера *
NVIDIA® GeForce® GT 540M
Встроенный графический адаптер *
Дискретный графическоо адаптер *
Ряд встроенных графических адаптеров
Intel® HD Graphics
Модель встроенного графического адаптера *
Intel® HD Graphics 3000
Базовая частота встроенного графического адаптера
650 MHz
Динамическая частота встроенного графического адаптера (макс.
)
1300 MHz
Идентификатор встроенного графического адаптера
0x116
Объём памяти дискретного графического адаптера
2 GB
Тип памяти дискретного графического адаптера
GDDR3
Количество дискретных графических адаптеров
1
Аудиосистема
HD
Число встроенных динамиков
2
Мощность динамика
1,5 W
Встроенный сабвуфер
Встроенный микрофон
Разрешение фронтальной камеры (числовое)
1,3 MP
Интерфейс оптического привода
SATA
Bluetooth
Wi-Fi
Характеристики сети
Gigabit Ethernet
Wi-Fi стандартов
802.
11b,802.11g,Wi-Fi 4 (802.11n)
Подключение Ethernet
Версия Bluetooth
3.
0+HS
WWAN
Сеть передачи данных
Не поддерживается
Свивка кабеля
10/100/1000Base-T(X)
Количество портов USB 2.
0
*
4
Количество портов Ethernet LAN ( RJ-45)
1
Количество HDMI портов *
1
Порт DVI
Количество портов VGA (D-Sub)
1
Линейные выходы наушников
1
Порт выхода S/PDIF
Линейный вход микрофона
Разъем докстанции
Блок питания для ноутбуков Samsung NP-RC530-S02RU 19V, 4.
74A, 5.5-3.0мм с иглой в центреБлок питания для ноутбуков Samsung NP-RC530-S02RU 19V, 4.74A, 5.5-3.0мм с иглой в центре
Отвечает самым современным стандартом качества и оснащен защитой от перегрузок и коротких замыканий, а также выпрямителем напряжения, ферритовым фильтром для подавления высокочастотных помех.
Зарядное устройство Samsung NP-RC530-S02RU выполнено из удара устойчивого ABC пластика.
Параметры блока питания Samsung NP-RC530-S02RU:
Выходное напряжение: 19V.
Сила тока до: 4.74A.
Мощность до: 90 Вт.
Гарантия: 12 мес.
Штекер: 5.5-3.0мм с иглой в центре.
Сетевой адаптер Samsung работает от стандартной сети, 100-240 вольт и подходит к любой розетке.
Сетевой кабель идет в комплекте к блоку питания.
Сомневаетесь с выбором блока питания? Смело звоните +7 (495) 127-70-72 наши опытные консультанты с удовольствием помогут выбрать верный блок питания для вашего ноутбука.
С нами вы сможете забыть о том, что такое “неудачная покупка”. Потому что мы даем каждому нашему блоку питания испытательный срок.
Просто возьмите его домой на 14 дней, а если не понравится — возвращайте. Таким образом, Вы защищены от неудач!
В нашем магазине вы можете убедиться в качестве товара самостоятельно.
На пункте самовывоза вы сможете: осмотреть блок питания перед покупкой, проверить его работоспособность, подключив его к вашему ноутбуку и только если вас все устроит оплатить покупку.
Уважаемые покупатели, обращаем ваше внимание на то, что производитель вправе вносить изменения: в конструкцию, название модели, внешний вид и элементы дизайна товара, без предварительного уведомления. Вы можете уточнить характеристики у наших менеджеров перед оформлением заказа.
Доставим товар в день заказа если заказ
оформляется до 15 часов*.
Самовывоз день в день! забрать заказ можно уже сегодня на пункте самовывоза*.
Вернем деньги за товар в течении 14 дней без объяснения причин
| Дизайн | |
|---|---|
| Марка | SAMSUNG |
| Модель | RC RC530-S0CDE |
| Семья | RC |
| Тип продукта | Ноутбук |
| Форм-фактор | Раскладушка |
| Тип | ПК |
| Цвет продукта | Черный |
| Дисплей | |
| Диагональ дисплея | 15.6 « |
| Разрешение дисплея | 1366 x 768 пикселей |
| Сенсорный экран | НЕТ |
| Тип HD | HD |
| Соотношение сторон | 16/9 |
| Светодиодная подсветка | ДА |
| Дисплей | ЖК |
| ЦП | |
| Частота процессора | 2. 2 ГГц |
| Семейство процессоров | Intel® Core ™ i7 | 2-го поколения
| Модель процессора | i7-2670QM |
| Количество ядер процессора | 4 |
| Число потоков процессора | 8 |
| Скорость системной шины | 5 ГТ / с |
| Кэш процессора | 6 МБ |
| Тип кэш-памяти процессора | Умный кэш |
| Процессорный разъем | BGA 1224 |
| Процессорная литография | 32 нм |
| Режимы работы процессора | 64-разрядная |
| Процессор серии | Intel Core i7-2600 Mobile серии |
| Кодовое имя процессора | Песчаный мост |
| Тип автобуса | DMI |
| Расчетная тепловая мощность (TDP) | 45 Вт |
| Tjunction | 100 ° С |
| Максимальное количество линий PCI Express | 16 |
| Слоты PCI Express версии | 2. 0 |
| ECC поддерживается процессором | НЕТ |
| Размер корпуса процессора | 31 мм |
| Поддерживаемые наборы команд | AVX |
| Конфигурация ЦП (макс.) | 1 |
| 3D | НЕТ |
| Повышенная частота процессора | 3,1 ГГц |
| Шаг | D2 |
| Четность FSB | НЕТ |
| Множитель ЦП (соотношение шина / ядро) | 22 |
| Производитель процессора | Intel |
| Память | |
| Внутренняя память | 8 ГБ |
| Тип внутренней памяти | DDR3-SDRAM |
| Максимальный объем внутренней памяти | 8 ГБ |
| Слоты памяти | 2x SO-DIMM |
| Тактовая частота памяти | 1333 МГц |
| Хранилище | |
| Общая емкость хранилища | 640 ГБ |
| Носители данных | Жесткий диск |
| Устройство считывания карт | ДА |
| Совместимые карты памяти | MMC, SD, SDHC, SDXC |
| Количество установленных жестких дисков | 1 |
| Емкость жесткого диска | 640 ГБ |
| Интерфейс жесткого диска | SATA |
| Скорость жесткого диска | 5400 об / мин |
| Пароль пользователя жесткого диска | ДА |
| Графический адаптер | |
| Встроенный графический адаптер | ДА |
| Дискретный графический адаптер | ДА |
| Встроенный графический адаптер модели | Intel® HD графика 3000 |
| Дискретный графический адаптер, модель | NVIDIA® GeForce® GT 540M |
| Базовая частота встроенного графического адаптера | 650 МГц |
Динамическая частота встроенного графического адаптера (макс. ) | 1200 МГц |
| ID встроенного графического адаптера | 0x116 |
| Память дискретного графического адаптера | 2 ГБ |
| Семейство встроенных графических адаптеров | Intel® HD графика |
| Дискретная графическая память типа | GDDR3 |
| Количество установленных дискретных графических адаптеров | 1 |
| Семейство графических адаптеров | NVIDIA |
| Аудио | |
| Встроенный микрофон | ДА |
| Количество встроенных динамиков | 2 |
| Аудиосистема | HD |
| Мощность динамика | 2 Вт |
| Аудиосистема полнодуплексная | ДА |
| Камера | |
| Передняя камера | ДА |
| Разрешение передней камеры (числовое) | 1. 3 МП |
| Порты и возможности подключения | |
| Количество портов USB 2.0 | 4 |
| Количество портов HDMI | 1 |
| Порты Ethernet LAN (RJ-45) | 1 |
| Порт DVI | НЕТ |
| Количество портов VGA (D-Sub) | 1 |
| Комбинированный порт для наушников / микрофона | НЕТ |
| Разъем док-станции | НЕТ |
| Выходы на наушники | 1 |
| Микрофон в | ДА |
| Разъем для замка с тросиком | ДА |
| Паз для замка с тросиком | Кенсингтон |
| Выходной порт S / PDIF | НЕТ |
| Слот ExpressCard | НЕТ |
| CardBus PCMCIA слот типа | НЕТ |
| Слот для смарт-карты | НЕТ |
| Инфракрасный порт данных | НЕТ |
| Тип порта зарядки | Разъем постоянного тока |
| Сеть | |
| Bluetooth | НЕТ |
| Wi-Fi | ДА |
| Стандарты Wi-Fi | 802. 11b, 802.11g, Wi-Fi 4 (802.11n) |
| Ethernet LAN | ДА |
| Скорость передачи данных в локальной сети Ethernet | 10,100,1000 Мбит / с |
| Сетевые возможности | Гигабитный Ethernet |
| Беспроводная технология | Wi-Fi |
| Встроенный 4G WiMAX | ДА |
| Оптический привод | |
| Тип оптического привода | DVD ± RW |
| Клавиатура и мышь | |
| Цифровая клавиатура | ДА |
| Указывающее устройство | Сенсорная панель |
| Клавиши Windows | ДА |
| Раскладка клавиатуры | QWERTY |
| Полноразмерная клавиатура | ДА |
| Количество клавиш на клавиатуре | 101 |
| Технологии | |
| Беспроводной дисплей Intel® (Intel® WiDi) | ДА |
| Технология Intel® Anti-Theft (Intel® AT) | ДА |
| Технология защиты личных данных Intel® (Intel® IPT) | ДА |
| Технология Intel® Hyper Threading (технология Intel® HT) | ДА |
| Технология Intel® Turbo Boost | 2. 0 |
| Усовершенствованная технология Intel SpeedStep | ДА |
| Технология Intel® Clear Video HD (Intel® CVT HD) | ДА |
| Технология Intel® InTru ™ 3D | ДА |
| Intel® Insider ™ | ДА |
| Технология видео Intel® Quick Sync | ДА |
| Intel® Smart Cache | ДА |
| Новые команды Intel® AES (Intel® AES-NI) | ДА |
| Технология Intel Trusted Execution | НЕТ |
| Intel Enhanced Halt State | ДА |
| Intel VT-x с таблицами расширенных страниц (EPT) | ДА |
| Intel 64 | ДА |
| Бит отключения выполнения | ДА |
| Состояния простоя | ДА |
| Технологии теплового мониторинга | ДА |
| Доступны встроенные опции | НЕТ |
| Технология виртуализации Intel для направленного ввода-вывода (VT-d) | НЕТ |
| Технология защиты личных данных Intel версии | 1. 00 |
| Технология виртуализации Intel (VT-x) | ДА |
| Технология Intel FDI | ДА |
| Технология хранения Intel Rapid | НЕТ |
| Процессор ARK ID | 53470 |
| Технология Intel® My WiFi (Intel® MWT) | ДА |
| Технология Intel Clear Video | НЕТ |
| Intel Flex Memory Access | ДА |
| Аккумулятор и питание | |
| Аккумуляторная техника | Литий-ионный (Li-Ion) |
| Количество ячеек батареи | 6 |
| Емкость аккумулятора | 5200 мАч |
| Блок питания переменного тока | 60 Вт |
| Адаптер переменного тока в комплекте | ДА |
| Кабели в комплекте | AC |
| Срок службы батареи (макс.) | 5 ч |
| Тип источника питания | переменного / постоянного тока |
| Размеры | |
| Масса | 2. 58 кг |
| Ширина | 379,6 мм |
| Глубина | 255,5 мм |
| Высота (перед) | 3,24 см |
| Высота (сзади) | 3,81 см |
| Операционная система и программное обеспечение | |
| Операционная система установлена | Windows 7 Домашняя расширенная |
| Архитектура операционной системы | 64-разрядная |
| Прочие особенности | |
| Тип защиты паролем | BIOS, жесткий диск |
| Кабельная техника | 10/100 / 1000Base-T (X) |
6/9 ячеек Samsung RC530 Аккумулятор
Главная> Аккумуляторы для ноутбуков Samsung> Аккумулятор для Samsung RC530
(Качественный сменный аккумулятор для Samsung RC530)
- Емкость аккумулятора: 5200 мАч
- Батарейный элемент: 6-элементный
- Напряжение аккумулятора: 11.
1В - Тип аккумулятора: литий-ионный
- Цвет батареи: черный
- Вес батареи: 305 г
- Код товара: SGR428-6C
1В- 1 год гарантии + 30 дней гарантии возврата денег + бесплатная доставка по всему миру!
(Качественный сменный аккумулятор для Samsung RC530)
- Емкость аккумулятора: 6600 мАч
- Батарейный элемент: 9-элементный
- Напряжение аккумулятора: 11.1В
- Тип аккумулятора: литий-ионный
- Цвет батареи: черный
- Вес батареи: 443 г
- Код товара: SGR428-9C
- 1 год гарантии + 30 дней гарантии возврата денег + бесплатная доставка по всему миру!
Адаптер переменного тока для ноутбука Samsung RC530
(высококачественное зарядное устройство Samsung RC530)
- Адаптер: для Samsung
- В комплекте: шнур питания
- Цвет: черный
- Новое: 100%
- Гарантия: 1 год
- Код товара: SMAC
- 1 год гарантии + 30 дней гарантии возврата денег + бесплатная доставка по всему миру!
Общие компьютерные советы: как заменить аккумулятор ноутбука
Samsung RC530 Аккумулятор Описание:
Сменные аккумуляторы для ноутбуков Samsung RC530 изготовлены из высококачественных деталей и гарантированно соответствуют или превосходят спецификации производителей оригинального оборудования по сниженной цене.
Предлагаемый в продаже литий-ионный аккумулятор Samsung RC530 станет отличной заменой оригинальному ноутбуку Samsung RC530.
Вы сэкономите свои деньги и время, чтобы выбрать подходящую новую батарею Samsung RC530 здесь, качество этой батареи также сертифицировано TUV, RoHS и CE, чтобы назвать несколько. Гарантия на аккумулятор для Samsung RC530 с полной годовой гарантией со дня покупки, 30-дневным возвратом денег, быстрой покупкой!
Если у вас возникнут какие-либо вопросы или предложения по поводу аккумулятора Samsung RC530, свяжитесь с нами, и мы сможем предложить вам наиболее удобный сервис.
Код батареи для замены батареи Samsung RC530: (Нажмите «Ctrl + F», чтобы найти)
- Samsung AA-PB9NC5B
- Samsung AA-PB9NC6B
- Samsung AA-PB9NC6W
- Samsung AA-PB9NC6W / E
- Samsung AA-PB9NS6B
- Samsung AA-PB9NS6W
- Samsung AA-PL9NC2B
- Samsung AA-PL9NC6B
- Samsung AA-PL9NC6W
Как продлить срок службы батареи ноутбука Samsung RC530
Батареи портативных компьютеров часто разряжаются раньше, чем хотелось бы.
Вот несколько советов, как продлить срок их службы между зарядками …
Заставка: Измените заставку ноутбука на пустой (черный) экран и настройте ее на включение в течение нескольких минут бездействия. Заставки с графикой и звуковыми эффектами потребляют энергию быстрее, тогда как пустой экран экономит энергию.
Жесткий диск и дисковый накопитель: Избегайте чрезмерного использования жесткого диска и дискового накопителя. Поскольку это механические механизмы, они потребляют больше энергии.В некоторых случаях увеличение объема памяти сокращает использование жесткого диска. Если ваш ноутбук Samsung RC530 настроен на периодическое антивирусное сканирование, разрешайте это только при подключении к сети переменного тока, поскольку это значительно увеличивает использование жесткого диска во время работы. Если вы используете старый ноутбук без жесткого диска, рассмотрите возможность использования VDISK или RAMDISK, чтобы уменьшить использование жесткого диска.
Звук / музыка: Если вы хотите слушать музыку во время работы на компьютере, подумайте об использовании отдельного радио, кассетного магнитофона или проигрывателя компакт-дисков.Если батарейки проигрывателя компакт-дисков разрядятся, вы сможете продолжать пользоваться компьютером, что, вероятно, является для вас более важным приоритетом.
Устройства USB: Если ваш портативный компьютер Samsung RC530 имеет порт USB, имейте в виду, что некоторые устройства USB получают питание от аккумулятора компьютера, когда они подключены к нему. Не оставляйте такие устройства включенными дольше, чем это необходимо.
Программное обеспечение: Другое программное обеспечение, которое выполняет те же функции, может привести к тому, что ваш компьютер Samsung RC530 battery будет потреблять разное количество энергии.Если программное обеспечение использует память более эффективно (вместо частого чтения / записи на диск или жесткий диск), оно может потреблять меньше энергии.
Программное обеспечение, которое меньше нагружает процессор, также может в некоторых случаях снизить энергопотребление, наряду с программами, использующими темный фон. Не запускайте программное обеспечение непосредственно с 3,5-дюймового диска или компакт-диска, поскольку это приведет к частой работе этих механизмов и более быстрому истощению энергии.
Наконечники аккумулятора ноутбука:
1.Внимательно читайте повествовательную книгу батареи, используйте похвальную батарею.
2. Новый аккумулятор для ноутбука перед использованием необходимо полностью зарядить.
3. Новый аккумулятор ноутбука необходимо несколько раз полностью зарядить и разрядить (выполнить цикл), прежде чем он сможет полностью зарядиться.
4. Аккумуляторные батареи саморазряжаются, если они не используются. Всегда храните аккумулятор в полностью заряженном состоянии.
5. Полностью разряжайте и полностью заряжайте аккумулятор каждые несколько месяцев.
6. Li-ion и NiMH аккумулятор не могут быть взаимозаменяемыми.
7. Уменьшите яркость ЖК-дисплея портативного устройства.
8. Используйте встроенное управление питанием портативного устройства.
9. Выключайте ЖК-дисплей или другие ненужные аксессуары, когда они не используются.
10.Установите экранную заставку пустым на 1-2 минуты вашего портативного компьютера.
11.При зарядке или нормальном использовании нагреваться — это нормально. Если он становится слишком горячим, возможно, неисправно устройство, и квалифицированный персонал должен его проверить.
12. Исследуйте электрический прибор и контактные элементы батарей на предмет чистоты, при необходимости очистите влажной тряпкой, после сухих нагрузок в соответствии с правильным полярным направлением.
13. Аккумулятор ноутбука следует хранить в прохладном месте и высохнуть.
Купить 15,6-дюймовый ЖК-экран для ноутбука Samsung Np Rc530 S08 £ 48.
95Samsung Np Rc530 S08 Сменный экран Руководство покупателя
Ноутбук-LCD-Экран.co.uk гарантирует вам замену рабочего экрана Samsung Np Rc530 S08 или возврат ваших денег. Обладая 15-летним опытом торговли, мы можем подтвердить это утверждение, имея реальный опыт. Если вы исследуете нашу компанию, вы увидите впечатляющее количество фантастических отзывов на таких сайтах, как Trustpilot и Google.
Стеклянная отделка
Экраны Samsung могут быть МАТОВЫЕ или ГЛЯНЕЧНЫЕ. МАТОВЫЙ лучше подходит для использования на открытом воздухе, а ГЛЯНЦЕВЫЙ лучше подходит для использования в помещении. Глянцевые экраны будут отображать более яркие и насыщенные цвета, а МАТОВЫЕ экраны будут выглядеть более тусклыми, но менее отражающими.Мы стараемся по возможности предлагать оба варианта, если у нас есть оба варианта, мы предложим их в описании товара. Подробнее об этом …
Измерение размера экрана
Мы всегда указываем размер экрана, чтобы помочь вам определить, какой продукт вам подходит. Размеры экрана измеряются по диагонали, от угла до угла, только видимой области экрана. Измерение не включает рамку (или лицевую панель), а только подсвеченную область, являющуюся частью области отображения. Подробнее об этом…
15-летний опыт работы
У нас самая большая база данных по замене экранов в Интернете. В дополнение к этому, вы можете быть уверены, что у нас есть много лет торговли, за это время мы накопили массу знаний, которые позволяют нам с первого раза предоставить нужные экраны. Долгое время, когда мы были созданы, также позволило нам построить безупречные отношения с ведущими производителями, такими как
AUO,
ChiMei Innolux,
Samsung,
Ханнстар,
Toshiba,
Дисплей LG,
Острый,
BOEHydis Hundai,
и другие.
Экраны лучшего качества
Мы настаиваем на панелях более высокого класса класса I (обратите внимание, что экрана класса А не существует). Мы платим немного больше, чтобы наша продукция каждый раз производила впечатление и радость, а также обеспечивала долгий срок службы. Обладая более чем десятилетним опытом, наша команда позаботится о том, чтобы ваш высококачественный сменный экран был таким же хорошим — или даже лучше, чем ваш оригинальный дисплей, и что весь процесс от покупки до доставки и установки будет плавным.И это обещание подтверждают наши клиенты.

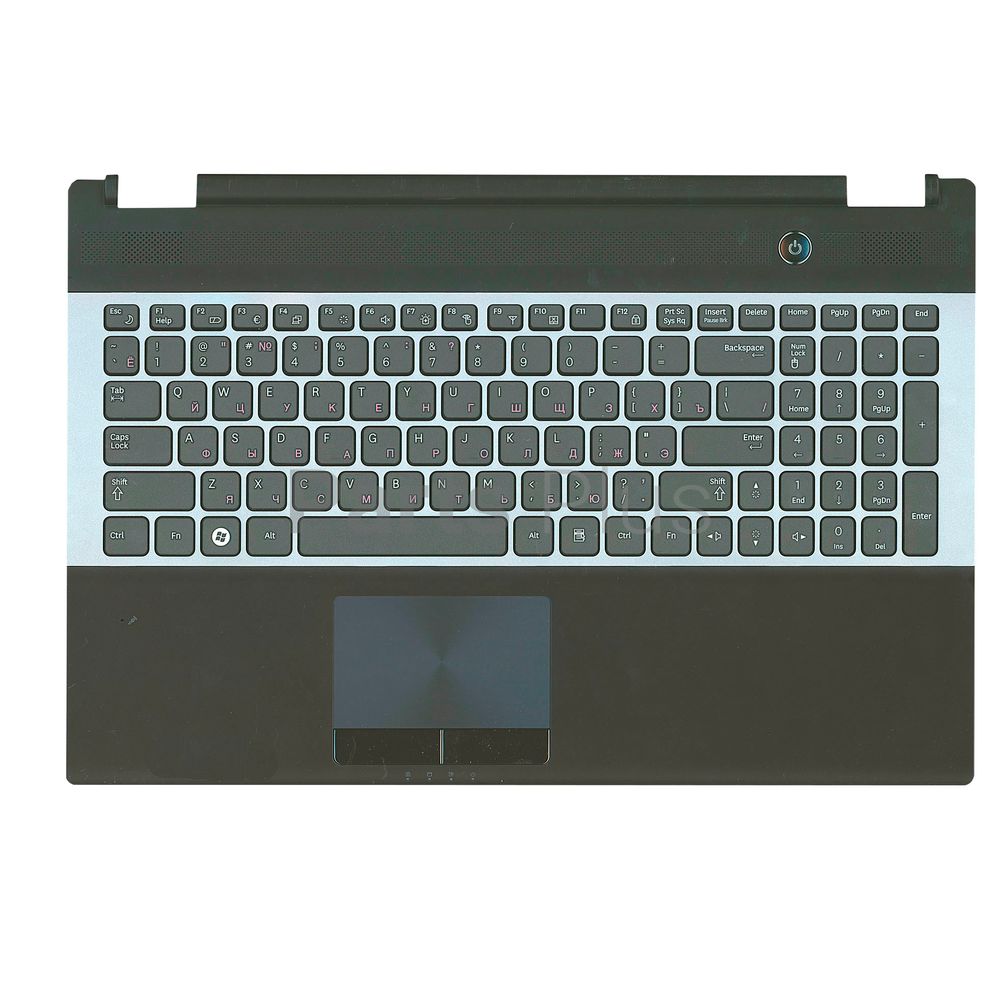

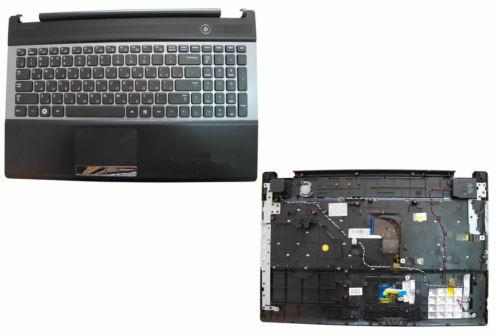

Видеоруководство по установке клавиатуры ноутбука Samsung R Series RC530
Перед заменой клавиатуры ноутбука Samsung R Series RC530 обязательно извлеките аккумулятор и отсоедините адаптер переменного тока от ноутбука.
Первый шаг к замене клавиатуры ноутбука — открутить винты на задней панели Samsung R Series RC530. Иногда на вашем ноутбуке будет изображение клавиатуры рядом с винтами, которые необходимо вывернуть.В противном случае см. Подробности в руководстве к ноутбуку RC530.
Над клавиатурой ноутбука RC530 у вас есть заглушка. При необходимости снимите эту часть, чтобы получить легкий доступ к клавиатуре.
Если у вас есть винты над клавиатурой Samsung R Series RC530, удалите эти винты.
Теперь, когда вы вывернули все винты, вы готовы снять и заменить новую клавиатуру ноутбука RC530.
Чтобы снять клавиатуру RC530, возьмите тонкий предмет и выдвиньте клавиатуру между клавиатурой и материнской платой.Будьте осторожны при извлечении клавиатуры Samsung R Series RC530.
Теперь, когда ваша клавиатура не закреплена, просто отсоедините клавиатуру RC530. Чтобы отключить клавиатуру, обратите внимание на разъем клавиатуры и соединительный кабель. Разблокируйте соединительный кабель устройства и снимите клавиатуру ноутбука. Соединительный кабель RC530 должен легко отсоединяться, просто выдвинув его.
Теперь, когда клавиатура RC530 снята, приготовьтесь к установке новой клавиатуры ноутбука RC530.Посмотрите на заднюю часть клавиатуры. Если вы видите какие-либо отверстия для винтов, вы будете иметь хорошее представление о том, где снова вставить винты в нижней части ноутбука Samsung R Series RC530.
Подключите клавиатуру RC530 к разъему для подключения клавиатуры на материнской плате. Закрепите кабель клавиатуры RC530. Теперь поверните клавиатуру на место и совместите пазы в нижней части клавиатуры с упором для рук или пластиковой лицевой панелью. Закрепите клавиатуру ноутбука на месте, убедитесь, что она сидит правильно и плотно. Теперь просто верните винты на место.
Поздравляю! Вы только что сняли и заменили новую клавиатуру ноутбука Samsung R Series RC530.
Замена ключа для ноутбука Samsung RC RC530
Как выбрать петли?
Все клавиши клавиатуры имеют шарнир. Обычно он выполнен в виде двух пластиковых деталей, фиксирующих клавишу на клавиатуре.Большинство производителей клавиатур используют несколько типов петель для каждой модели клавиатуры. Поэтому важно выбрать правильный тип петли, чтобы найти продукт для ремонта вашей клавиатуры.
На нашем сайте вы найдете различные типы петель, на которые мы ссылались. Но возможно, что для вашей клавиатуры есть другие, которых у нас еще нет в наличии.
Для каждой клавиатуры мы идентифицировали на трех фотографиях основные петли:
— Фотография петли маленьких клавиш (клавиши от F1 до F12).
— Фотография шарнира стандартных клавиш (как номера клавиш и буквы буквенной клавиатуры).
— Фотография петли больших клавиш (клавиша Backspace, Shift и т. Д.)
Обратите внимание, что на клавиатуре может быть более трех типов петель, но мы представляем только основные, чтобы упростить ваш выбор.
Если вы хотите отремонтировать, например, маленькую клавишу F7, сравните свой шарнир с теми, которые мы представляем в левом столбце (маленькая клавиша).И выберите тот, который точно соответствует вашей клавиатуре. Однако мы настоятельно рекомендуем использовать буквенный ключ (стандартный ключ), чтобы сделать свой выбор. Действительно, петли буквенных клавиш больше и их легче идентифицировать. Если у вас нет разобранного буквенного ключа, вы можете легко его удалить (см. Наш учебник).
Если эта операция выбора шарнира кажется сложной и вы хотите воспользоваться нашей бесплатной поддержкой, вы можете просто отправить нам изображение своей клавиатуры с удаленной клавишей.Мы ответим как можно быстрее.
Samsung RC530 im Test ▷ Testberichte.de-∅-Note
04.10.2011 RC530 S05
Gemächliche Datentransfers
Wer häufig große Datenpakete auf sein Notebook überspielen möchte, sollte beim neuen Samsung RC530 S05 etwas Geduld mitbringen. Der Grund: Auf eine flotte USB 3.0-Buchse или einen äquivalenten USB / eSATA-Kombiport hat der Hersteller leider verzichtet.
Im Grunde ist das nicht mehr zeitgemäß, vor all angesichts der Tatsache, dass ein zügiger Datendurchsatz через USB 3.0 берет на себя все необходимое для передачи данных. So können beispielsweise hochauflösende Dateien von der Digital- oder Videokamera vergleichsweise schnell zum Notebook transportiert werden, ohne dass man dabei constant in den Wahnsinn getrieben wird.Wer in diesem Zusammenhang eher zu den ungeduldigen Zeitgenossen gehört, dürfte mit dem Notebook folglich seine Probleme haben.
Stattdessen bietet das Notebook für den Anschluss externer Peripheriegeräte lediglich vier gewöhnliche USB 2.0-Buchse, außerdem gehören ein Kartenleser sowie ein Analoger VGA- и ein digitalaler HDMI-Port zur Ausstattung. Letzteren kann man nutzen, um Видеоматериал в höchster Datenqualität an ein externes Panel или einen Fernseher zu schicken. Auf diese Weise lässt sich auch das eingebaute Blu-ray-Laufwerk optimal einsetzen, schließlich löst das entspiegelte 15,6 Zoll-Display des Notebooks lediglich mit gewöhnlichen 1.366 x 768 Bildpunkten auf.
Было выбрано оптимальное оборудование, поэтому он был установлен на Intel Core i5-2410M, установлен базовым режимом работы в режиме Turbo Boost до 2,9 ГГц (1 ядро) на любом уровне. Sechs GByte RAM sollten zudem dafür sorgen, dass dem Prozessor im täglichen Betrieb immer genügend Luft zum Atmen bleibt. Абсолютно бесплатный пакет из 500 ГБ увеличенного размера Festplatte и выделенный процессор Nvidia GeForce GT 540M, установленный на Verbindung mit der starken CPU — selbst bei einigen anspruchsvollen Spielen eine gute Figur abgeben dürf.
Das Samsung überzeugt mit guter Hardware, Blu-ray-Laufwerk и матовый дисплей, аллергены есть опция Option für schnelle Datentransfer ein ziemlicher Wermutstropfen. Взять хотя бы Samsung RC530 S05 на Amazon и быстро погрузиться в 700 евро.
Аккумулятор для ноутбуков, совместимый с Samsung RC530
Описание продукта
Аккумулятор для ноутбуков, совместимый с Samsung RC530
| Номера деталей | RC530 |
| В коробке | Аккумулятор для ноутбука, CareGuide |
| Тип батареи | Li-ion |
| Цвет | Черный |
| Марка | Samsung |
| Категория | Аккумулятор для ноутбука |
| Состояние | Новый |
| Емкость | 1 вольт, 5200 мАч |
| Гарантия | Гарантия производителя на 1 год Для получения более подробной информации клиент должен позвонить или позвонить в приложение WhatsApp по номеру 9500066661. |
Заменяет многие номера деталей аккумуляторов ноутбука:
AA-PB9MC6B
AA-PB9NC5B
AA-PB9NC6W / E
AA-PB9NS6B
AA-PB9NS6B
AA-PB9NS6B
AA-PB9NC6BAA-PB9NL6B
AA-PB9NS6W
AA-PL9NC6W
NP365E5C
AA-PB9MC6W
AA-PB9NC6W
AA-PB9NC6W
AA-PB9NC6W
AA-PB9NC6W
AA-PB9
Laptopstoreindia.com Сменный аккумулятор для ноутбука Изготовлен из деталей высочайшего качества, каждый аккумулятор Laptopstoreindia соответствует аналогичным характеристикам и гарантированно соответствует минимальным требованиям вашего ноутбука или превышает их.
Краткое описание гарантии
1 год гарантии на производственные дефекты
Тип обслуживания
Замена или ремонт с сохранением гарантии.
Гарантия
Гарантия на продукт ограничивается неисправностями и производственными дефектами.
