Что такое USB Type-C? — android.mobile-review.com
25 апреля 2019
Константин Иванов
Вконтакте
По материалам androidauthority.com
Если в последние пару лет вам посчастливилось обзавестись новым смартфоном, есть большая вероятность, что в нем именно такой порт для зарядки и, возможно, даже для аудио. Он носит официальное название USB Type-C, и какой бы стороной вы ни воткнули кабель в аппарат, вы не ошибетесь. Однако новый стандарт – это не просто универсально подключающаяся версия старого micro-USB. Рассмотрим поподробнее, что же это такое, USB Type-C, и какие преимущества он дает.
USB Type-C крупным планом
Для начала – немного истории. Сам разъем USB родом из 1996 года, это тот самый USB Type-A, который вы по-прежнему можете видеть в ноутбуках и ПК.
USB Type-A, B, micro и mini различаются только формой самого разъема, а все основные внутренние подключения у них одинаковы. Более быстрые кабели и порты USB 3.0 могут похвастаться дополнительным высокоскоростным каналом передачи данных. В USB Type-C в три раза больше пинов, чем в USB 3.0 – 24 вместо 8. Таким образом, это не просто универсальный разъем, в USB Type-C вместе с числом пинов значительно выросло количество возможностей.
Но несмотря на такое увеличение числа пинов, USB Type-C – это очень маленький разъем, который занимает не больше места, чем старый USB micro-B. Отчасти поэтому он так быстро распространился в смартфоностроении.
Как видно на графике выше, USB Type-C имеет обратную совместимость с USB 3.0 и даже более старыми кабелями 2.0, и в нем сохранились пины, которые использовались для этих традиционных протоколов передачи данных.
В продаже имеется огромное количество кабелей Type-C – Type-A или micro-B, но с ними вы не сможете воспользоваться рядом преимуществ USB Type-C, и такая ситуация привела к проблемам с быстрой зарядкой смартфонов.
Скорость передачи данных и зарядка
Новая распиновка оказала определенное влияние как на скорость передачи данных, так и на зарядку устройств. Что касается скоростей, USB Type-C был разработан, чтобы обеспечивать те же скорости, что USB 3.1/Gen2, то есть до 10 Гбит/с. Это в два раза превосходит возможности стандартного USB 3.0, который дает 5 Гбит/с, и больше чем в 20 раз превосходит возможности USB 2.0 с его 480 Мбит/с.
Переход на разъем USB Type-C должен был упростить ситуацию, уверив пользователей в том, что все новые устройства дают максимально возможную скорость. Однако из-за потребности в обратной совместимости только полноценные кабели и разъемы USB Type-C гарантируют скорости передачи данных на уровне USB 3.1, а ряд устройств при этом могут обеспечить лишь скорости на уровне USB 2.
Более того, разъем Type-C также используется и в стандарте Thunderbolt 3, который обеспечивает даже большие пиковые значения скорости передачи данных, до 40 Гбит/с, а также поддержку передачи видео через коннектор DisplayPort.
USB Type-C разработан не только для передачи данных, но и для зарядки любых гаджетов, и не только мобильных. Разъем может принимать и отдавать до 100 Вт, что делает его пригодным и для зарядки ноутбуков и других устройств. И здесь все усложняется, поскольку для зарядки USB-устройств существует множество различных стандартов и протоколов.
По умолчанию разъемы USB 2.0 обеспечивают зарядку до 5 В, 0.5 A, значения для разъемов 3.0 увеличиваются до 5 В, 0.9 A. USB Type-C превосходит их, обладая поддержкой силы тока 1.
5 A и 3.0 A за счет двойного подключения. Опять-таки, сама форма разъема не гарантирует вам конкретных возможностей зарядки, но теоретически Type-C обеспечивает более высокую скорость зарядки устройства из коробки.
Вдобавок к дефолтным возможностям зарядки, устройства с Type-C могут быть полностью совместимы с характеристиками USB Power Delivery, что может быть использовано как дополнение к базовым возможностям зарядки, дающее до 100 Вт. Впрочем, Power Delivery не ограничен только устройствами с Type-C и работает при подключении к Type-A и другим разъемам с нужными характеристиками.
Подытоживая, устройства с USB Type-C должны обеспечивать более быструю передачу данных и зарядку, чем их предшественники. Однако конкретные результаты зависят от производителей и совершенно необязательно – от типа разъема.
Много задач – один порт
Вдобавок к передаче данных и зарядке, USB Type-C разработан для поддержки широкого спектра различных режимов и стандартов, то есть как универсальное решение для ряда технологий.
Поддерживается определенное количество аудио- и видеорежимов, и разъем тут призван заменить 3.5 мм и кабель HDMI.
Что касается аудио, разъем поддерживает цифровой звук по спецификации USB Audio Class включая новейшую версию 3.0. Аналоговые наушники также поддерживаются через коннектор в режиме Audio Adapter Accessory Mode, который переназначает SBU порта и CC пинов слева направо и обеспечивает подключение микрофона. При этом подключении устройства могут также получать питание с параметрами тока 5В 0,5 А.
Видео через разъем может идти в различных стандартах, таких как HDMI, superMHL и DisplayPort. Они работают через Alternate Mode, который освобождает пины SBU и для высокоскоростной передачи данных для использования другими стандартами. HDMI Alt mode доступен через переходник, поддерживает разрешение до 4К, звук вокруг и даже воспроизведение контента в 3D.
Display Port over USB-C поддерживается разъемами USB 2.0, 3.1 и Thunderbolt, обеспечивая возможность воспроизведения в 4K 60 Гц 24-бит HDR, разрешение максимум 8K и многоканальный звук.
Впрочем, все эти режимы также требуют дополнительных аппаратных и программных возможностей, не только нужного порта, так что в каждом случае нужно смотреть на возможности конкретно вашего устройства.
Заключение
Таким образом, USB Type-C – сложный разъем, не только благодаря его физическим характеристикам. Этот стандарт обеспечивает широкий спектр возможностей – больший, чем когда бы то ни было, от более быстрой передачи данных и зарядки до дополнительных мультимедийных возможностей.
И несмотря на все преимущества, которые должны привлекать пользователей, этот стандарт им сложнее всего понять. Один разъем – много функций: звучит привлекательно, однако опциональность поддержки ведет к тому, что просто посмотрев на разъем, нельзя точно узнать его возможности.
От покупателя устройства требуется определенная подкованность в вопросе – понять, что вы приобрели нужный продукт с поддержкой USB Type-C и нужные кабели, сложнее, чем с предшествующими стандартами. И в этом нет ничего хорошего.
И несмотря на то, что USB Type-C – это намного больше, чем просто универсальный разъем, по иронии, именно возможность не ошибиться, вставляя кабель в разъем, делает его такой привлекательной фишкой при выборе устройства.
11 мифов про USB Type-C / Хабр
Из-за популярности стандарта USB появилось несколько связанных с ним мифов – в частности, касательно его последнего варианта, USB-C с питанием (PD).
Интерфейс USB стал практически универсальным – примечательное достижение, которому помогло то, что интерфейс позволяет передавать и данные, и питание по одному кабелю. Протокол USB с годами развивался, догоняя требования продуктов к ваттам и битам. Сейчас мы дошли до состояния, в котором новейший вариант интерфейса — USB Power Delivery – способен передавать до 100 Вт мощности для обеспечения быстрой зарядки, которую потребители требуют для своих устройств. Кроме того, он поддерживает требования к быстрому обмену данными, типичные для всё более широкого и разнообразного спектра применений и секторов рынка.
1. USB Type-C и PD – штука сложная
Универсальный коннектор, который можно подключать в источник питания или в устройство, кажется, делает излишним для разработчиков и потребителей обсуждение того, какое из устройств питает другое. Однако продукты могут быть более – или менее – сложными, в зависимости от нужд разработчиков.
Для устройств только с Type-C разъёмом можно использовать единственную интегральную схему для управления всеми процедурами установки связи. Для более сложных нужд можно реализовать протокол Power Delivery (PD).
Существуют строгие нормативы, которым нужно следовать для реализации USB-C PD. Перед получением сертификата продукты получают одобрение от инженерного комитета USB-IF. Использование прошивок от сертифицированных поставщиков интегральных схем может упростить разработку решения.
2. USB Type-C и PD – штука дорогая
Может показаться, что переход от USB 2.0 к USB-C будет дорогим. Но для реализации базовой функциональности USB-C можно использовать простой контроллер на конечном автомате. Контроллеры на рынке стоят менее $0,2, и мало требуют в смысле финансов, энергопотребления и места на плате. Более того, с широким распространением USB-C стоимость контроллеров будет падать, а эффективность расти. Цены на внедрение стандарта падают с его распространением. Встроить в систему контроллер и разъём USB-C можно меньше, чем за $0,2.
3. У всех портов Type-C одинаковая функциональность
Несмотря на общий разъём, наборы возможностей порта USB-C могут значительно различаться. Порты на адаптерах для розеток только заряжают устройства. Порты на носимых устройствах обычно используются только для зарядки. Порты на устройствах, умеющих и заряжать, и заряжаться, к примеру, ноутбуках, могут иметь разные свойства. Нагрузка стандартного порта Type-C ограничена 15 Вт, а у портов с PD повышается до 100 Вт. Кроме того, некоторые порты могут осуществлять обмен данными до USB SS Gen 2 со скоростью в 10 Гбит/с. Среди других возможностей – поддержка DisplayPort или Thunderbolt.
4. Все кабели Type-C одинаковые
У всех кабелей USB-C одинаковые разъёмы, подходящие к любому порту USB-C, но это не значит, что у них будут одинаковые электрические характеристики и возможности. Стандартные кабели поддерживают ток до 3А и длину до 4 м. Кабели короче 2 м должны поддерживать от 3 до 5 А и иметь специальную интегральную микросхему-маркер (e-marker).
USB-C гораздо меньше, чем HDMI и USB 3. И хотя его размер сравним с Lightning, USB-C станет универсальным, и при этом на обоих концах разъёмы будут одинаковыми
Кабели тоже могут иметь «полный набор свойств», поддерживая, к примеру, передачу видео в качестве 4К.
Как упомянуто ранее, в кабеле с полным набором может быть больше проводов, что позволит увеличить его пропускную способность. Спецификации Type-C позволяют разработчикам использовать только те функции, которые необходимы для определённого порта, уменьшая сложность и стоимость производства. С развитием рынка всё больше решений оптимизируется для соответствия запросам.
5. USB Type-C – это ещё один кабель, который мне придётся покупать
Хотя кабель USB-C и уникален, принятие этого формата проходит довольно активно, и кабелей USB-C становится всё больше. Предполагается, что в итоге потребителям будет нужен только такой кабель. Если один и тот же кабель можно использовать для питания ПК от любого зарядника, для зарядки телефона и любой носимой электроники, то в перспективе количество нужных потребителям кабелей будет уменьшаться.
6. Кабель Type-C – это просто другой интерфейс, отличный от Type-A&B
Type-C с PD превосходит по всем параметрам Type-A&B – как по питанию, так и по скорости передачи данных.
Type-A&B BC 1.2 доводил питание до 7,5 Вт, а USB-C PD может обеспечить до 100 Вт. У USB SS Gen 1 максимальная скорость передачи данных составляет 5 Гбит/с, а Gen 2 поддерживает скорость до 10 Гбит/с. Более свежие обновления позволяют использовать оба набора линий Tx и Rx, ещё раз удваивая эффективную скорость передачи данных.
7. Кабели Type-C подходят только для передачи данных и зарядки небольших гаджетов
USB-C воистину универсален. Он может заряжать не только телефон и носимые устройства, но и ПК, домашнюю технику и даже промышленное оборудование с потреблением до 100 Вт.
8. Мне всё ещё нужен разъём 3.5-mm jack для музыки
USB-C позволяет передавать аудио. В кабеле USB-C есть выделенные контакты D+/D-, поддерживающие аудиосигналы. Контакты SBU можно использовать для микрофона и земли. Некоторые производители наушников делают продукты с разъёмом USB-C, другие производят донглы-преобразователи. Донгл – это небольшой адаптер с разъёмом 3,5 мм с одной стороны и с USB-C с другой, позволяющий потребителю по-прежнему использовать свои любимые наушники со штырьком на 3,5 мм.
И хотя качество аудио может пострадать из-за адаптера, многие пользователи предпочитают эти дешёвые варианты полной замене наушников.
9. USB Type-C больше не будет поддерживать аудиосигнал
Многие считают, что проходящее через USB-C аудио должно быть цифровым. Это не так. Хотя многие разработчики электронных платформ хотят продолжать использовать аналоговое аудио, в спецификации USB-C указано, что при использовании аналогового аудио система должна поддерживать также и цифровое аудио.
10. Я не смогу одновременно заряжать устройство и слушать музыку
Хотя разъём USB-C универсален, и поддерживает зарядку, передачу данных и прослушивание аудио, некоторые потребители расстроены тем, что у их устройств остался только один порт. Они предполагают, что порт USB-C может поддерживать только одну функцию в один момент времени. Однако спецификация USB-C составлена так, что один порт способен на несколько функций, что позволит использовать аксессуары. Потребители могут купить донгл со входом USB-C и несколькими выходами, чтобы иметь возможность одновременно заряжать устройство, передавать данные и использовать аудио.
11. Передаваемое по USB-C порту видео имеет плохое качество
Это не так. Набор функций USB-C превосходит таковой у USB 2.0. В спецификации USB-C перечислены «альтернативные режимы». Это функциональные расширения, позволяющие использовать с разъёмом USB-C нестандартные для USB протоколы, например, DisplayPort и Thunderbolt. USB-C поддерживает видео разрешением до 4К на сверхскоростных контактах. Разъём USB-C действительно комбинирует все ведущие протоколы для питания, передачи данных, видео и аудио в тонком и гибком форм-факторе.
Тестирование трёх USB type-C кабелей
Сегодня я расскажу вам о различных USB type-C кабелях. И постараюсь развеять сомнения о их целесообразности. На обзоре присутствуют кабеля компании Orico, которые предназначены для подключения вашего устройства с новомодным разъёмом к компьютеру или другому устройству с USB 2.0 и USB 3.0 портами.Разъём USB type-C только набирает популярность и многие его не просто «в глаза не видели», но и не понимают какие новшества за ним стоят.
На основе чего распространяются мнения типа «всё сгорит» и «зачем мне ещё один разъём?».Я постараюсь рассказать своими словами. Остальные же могут найти спецификацию «USB Type-C Specification Release 1.1.pdf». Или в виде красивого сравнения (*.pdf).
В тексте я использую слово «разъём» как обобщающее слово для понятий «коннектор», «гнездо», «соединитель», «порт» и т.д.
Исторические сведенияА теперь на пальцах. Давным давно, в одной далёкой, далёкой галактике была разработана спецификация передачи данных под названием «USB» v1.0. Потом USB 1.1 нанёс ответный удар. USB 2.0 пошёл в массы. А уж USB 3.0 хоть и не повсеместно, но успешно обосновался в различных устройствах. Стандарт USB 3.1 внёс уточнения и поправки. И, самое главное, у каждого стандарта имелась кучка соответствующих разъёмов. По разъёму на разные типы устройств с разным предназанчением и частичной обратной совместимостью — USB type-A, USB micro-A, USB Micro-B SuperSpeed.
Именно накопившееся разнообразие и неполная совместимость внесли путаницу, неудобства и породили много шуток.
Так вот, новый стандарт USB type-C стал «новой надеждой». Он не вносит изменений в стандарт передачи данных (но на самом деле добавляет). Это стандарт разъёма, который объединяет достоинства разъёмов всех предыдущих USB стандартов и избегает их недостатков.Свойства USB type-CОсновные нововведения:
— один разъём для всего (для принтеров, смартфонов, флешек … мониторов!)
— разъём зеркальный (не нужно гадать каким боком его вставлять)
— малые габариты (он чуть больше чем micro USB)
— разъём очень надёжно фиксируется в гнезде (ура!)
— должен выдерживать до 10 000 подключений
— в разъёме реализована поддержка стандартов USB 1.0 – USB 3.1
— он предлагает устройствам самостоятельно решать кому быть ведущим\ведомым и источником\потребителем питания
— кабель может быть пассивным и активным (с электроникой внутри)
Основные старовведения:
— стандарт не определяет длину провода, её уже определили в стандартах передачи данных
— разъём выдерживает до 5А, но это описано в стандартах BC1.
2 и Power Delivery
Далее можно рассказать о интеграции DisplayPort, передаче звука и прочем. И я постараюсь это сделать в следующих обзорах, но пока что давайте рассмотрим на реализацию трёх USB type-C кабелей с обратной совместимостью.
РаспаковкаИ только теперь рассмотрим полученную посылку. На обзор попали
ECU-10-BK (USB type-C to USB type-A)
LCU-10-BK (USB type-C to micro USB 3.0)
MCU-10-BK (USB type-C to micro USB 2.0)
Каждый из них упакован в кулёчек, в картонную коробочку и ещё в один кулёчек. Две из трёх коробочек помялись при транспортировке. Все кабели имеют длину ровно 1 метр, толщину 3 мм (кроме LCU-10-BK, он 4 мм). Провода немного жестковаты и с удовольствием возвращаются в своё старое положение.
РаспиновкаЧто привнесла универсальность в обратную совместимость?
В стандартах USB 2.0 – USB 3.1 Роли ведущий \ ведомый определяются через форму разъёма.
В стандарте USB type-C роли ведущий \ ведомый определяются через подтягивающий резистор к земле или питанию.
Так что подключение одного лишь кабеля говорит USB type-C устройству чего можно ожидать на другом конце.Тестовый стенд Сам стенд выглядит следующим образом.
Я на нём уже тестировал различные кабели, так что есть с чем сравнивать. Зарядное достаточно мощное и имеет хорошую стабильность по напряжению на выходе. Используемый тестер может нагружать зарядное током заданной величины и сохранять все данные измерений.
В таблицу внесены результаты измерений кабелей при разных токах.
* столбец Direct показывает напряжения без какого-либо кабеля. Остальные столбцы нужно сравнивать с Direct и друг с другом.
* серый столбец ECU10bk показывает результат включения USB type-C разъёма другой стороной.
* остальные серые столбцы содержат данные о некоторых ранее измеренных мной кабелях.
которые ищут подобные «мостики» между поколениями.
* Разъём USB type-C показал себя во всей красе. Он легко вставляется, крепко удерживается и с усилием вынимается. И имеет зеркальное расположение контактов.
* самый популярный кабель ECU-10-BK (USB type-C to USB type-A) показал хорошие результаты. Он может безболезненно пропустить через себя около 2А. Но да, он не дотягивает до своих метровых сородичей.
* немного специфический кабель LCU-10-BK (USB type-C to micro USB 3.0) внезапно показал полностью идентичные результаты при разной толщине кабеля и разных разъёмах. Даже странно как-то.
* что случилось с кабелем MCU-10-BK (USB type-C to micro USB 2.0) не могу сказать. Возможно, это просто брак.
P.S. проверка скоростных характеристик будет, но в другом обзоре.
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
USB-C
Что такое USB-C?
Хотя может казаться, что технология USB (универсальная последовательная шина) существовала всегда, на самом деле она была разработана только в середине 1990-х гг.
С тех пор формат USB стал самым распространенным в электронной промышленности. Мы пользуемся USB разъемами каждый день, когда подключаем клавиатуры к компьютерам, смартфоны к зарядным устройствам, а USB флешки — к ноутбукам.
Мы уже привыкли к обычным прямоугольным разъемам наших ноутбуков и небольшим разъемам наших смартфонов, но новый тип USB-C выглядит немного иначе и призван сделать жизнь всех пользователей чуточку проще:
• Двухсторонний разъем — Разъем USB-C является симметричным, его можно подключать к порту любой стороной. Теперь не нужно разбираться, где у него верх, а где низ, и думать, какой стороной его вставлять.
• Универсальность — USB Type-C может служить для подключения совершенно разных устройств, будь то мониторы, планшеты, смартфоны, цифровые камеры или ноутбуки.
• Высокая скорость передачи данных — Скорость передачи данных через USB-C до 20 раз выше по сравнению со стандартом USB 2.0 и составляет до 10 Гб/с.
• Передача энергии — Возможна поддержка спецификации USB PD с передачей энергии мощностью до 100 Вт.
Этого хватит не только для питания и зарядки мобильных устройств, но и для беспроблемной работы других девайсов.
Блок-схема USB-C
Ваш рабочий стол опутан кабелями? Хотя некоторые и могут быть заменены беспроводными решениями, мы все еще полагаемся на кабель для подачи питания и передачи видео высокого разрешения.
В августе 2014 появились две новые спецификации, которые в корне изменили то, как мы подключаем наши девайсы.
• USB-C — двусторонний разъем 24 pin, в стандартном исполнении поддерживающий до 15 Вт (5 В, 3 A) и USB 3.1 с максимальной скоростью передачи данных до 10 Гб/с.
• USB Power Delivery Protocol (USB PD) – сертификация USB PD обеспечивает передачу до 100 Вт (20 В, 5 A). Это новый стандарт, который поддерживает конфигурацию для других интерфейсов таких, как Thunderbolt™, и в будущем может заменить привычные нам розетки.
В то время как одночиповые компоненты для управления USB-C и USB PD быстро становятся доступными, существуют три основные функции, которые они выполняют.
Конечно, доступны интегральные схемы для каждого из блоков, однако не все конфигурации USB-C могут быть интегрированы с USB PD.
• USB-C контроллеры — обнаруживают, взаимодействуют и управляют конфигурацией Type-C.
• USB переключатели питания — контролируют настройки и управляют стандартом USB PD 2.0 (не требуются для USB PD).
• USB коммутаторы — передают поток данных напрямую к микроконтроллеру в зависимости от выбранного режима.
Разъемы и кабель USB-C
Использование нового стандарта USB Type-C обеспечит вам большую производительность благодаря значительной пропускной способности и до 100 Вт передаваемой мощности с помощью одного кабеля и двустороннего штекера.
В ассортименте RS представлены USB-C разъемы, адаптеры и кабель.
Объяснение USB Type-C: что такое USB-C и зачем он вам нужен
USB-C — это развивающийся стандарт для зарядки и передачи данных.
Прямо сейчас он включен в такие устройства, как новейшие ноутбуки, телефоны и планшеты, и — со временем — он распространится практически на все, что в настоящее время использует более старый и больший USB-разъем.
USB-C имеет новый, меньший по размеру разъем, который является двусторонним, поэтому его легче подключать. Кабели USB-C могут передавать значительно больше энергии, поэтому их можно использовать для зарядки более крупных устройств, например ноутбуков. Они также предлагают вдвое большую скорость передачи данных USB 3 до 10 Гбит / с. Хотя разъемы не имеют обратной совместимости, стандарты совместимы, поэтому адаптеры можно использовать со старыми устройствами.
Хотя спецификации USB-C были впервые опубликованы в 2014 году, на самом деле технология прижилась только в прошлом году. Теперь он готовится стать настоящей заменой не только устаревшим стандартам USB, но и другим стандартам, таким как Thunderbolt и DisplayPort. В настоящее время идет тестирование нового стандарта аудио USB с использованием USB-C в качестве потенциальной замены 3,5-мм аудиоразъема.
USB-C тесно переплетен с другими новыми стандартами, такими как USB 3.1 для более высоких скоростей и USB Power Delivery для улучшенной подачи питания через USB-соединения.
Type-C имеет новую форму соединителя
USB Type-C имеет новый крошечный физический разъем размером примерно с разъем micro USB. Сам разъем USB-C может поддерживать различные захватывающие новые стандарты USB, такие как USB 3.1 и USB-питание (USB PD).
Стандартный USB-разъем, с которым вы знакомы больше всего, — это USB Type-A. Даже когда мы перешли с USB 1 на USB 2 и на современные устройства USB 3, этот разъем остался прежним. Он такой же массивный, как и всегда, и подключается только одним способом (что, очевидно, никогда не бывает так, как вы пытаетесь подключить его в первый раз). Но по мере того, как устройства становились меньше и тоньше, эти массивные порты USB просто не подходили. Это привело к появлению множества других форм USB-коннекторов, таких как «микро» и «мини».
Эта неудобная коллекция разъемов разной формы для устройств разного размера наконец-то подходит к концу. USB Type-C предлагает новый стандарт очень компактных разъемов. Это примерно треть размера старого разъема USB Type-A. Это единый стандарт разъема, который может использовать каждое устройство. Вам понадобится всего один кабель, независимо от того, подключаете ли вы внешний жесткий диск к ноутбуку или заряжаете смартфон от зарядного устройства USB. Этот крошечный разъем достаточно мал, чтобы поместиться в сверхтонкое мобильное устройство, но также достаточно мощный, чтобы подключить к ноутбуку все периферийные устройства, которые вы хотите. Сам кабель имеет разъемы USB Type-C на обоих концах — все это один разъем.
USB-C может понравиться. Он двусторонний, поэтому вам больше не придется переворачивать соединитель как минимум три раза в поисках правильной ориентации. Это единая форма USB-разъема, которую должны использовать все устройства, поэтому вам не придется хранить множество разных USB-кабелей с разными формами разъемов для различных устройств.
И у вас не будет более массивных портов, занимающих ненужное место на все более тонких устройствах.
Порты USB Type-C также могут поддерживать множество различных протоколов с использованием «альтернативных режимов», что позволяет иметь адаптеры, которые могут выводить HDMI, VGA, DisplayPort или другие типы подключений через один порт USB. Цифровой многопортовый адаптер Apple USB-C является хорошим примером этого, предлагая адаптер, который позволяет подключать HDMI, VGA, большие разъемы USB Type-A и меньшие разъемы USB Type-C через один порт. Беспорядок USB, HDMI, DisplayPort, VGA и портов питания на типичных ноутбуках можно упростить в порт одного типа.
USB-C, USB PD и подача питания
Спецификация USB PD также тесно связана с USB Type-C. В настоящее время соединение USB 2.0 обеспечивает мощность до 2,5 Вт — этого достаточно для зарядки телефона или планшета, но не более того. Спецификация USB PD, поддерживаемая USB-C, увеличивает эту мощность до 100 Вт.(white)-1024x1024-product_popup.jpg)
Он двунаправленный, поэтому устройство может отправлять или получать питание. И эта мощность может передаваться одновременно с передачей данных устройством через соединение. Такая подача энергии позволяет даже заряжать ноутбук, который обычно требует до 60 Вт.
Новый MacBook от Apple
а также
Новый Chromebook Pixel от Google
оба используют свои порты USB-C в качестве портов для зарядки. USB-C может положить конец всем этим проприетарным кабелям для зарядки ноутбуков. зарядка через стандартное USB-соединение . Вы даже можете зарядить свой ноутбук от одного из этих портативные аккумуляторные батареи с сегодняшнего дня вы заряжаете свои смартфоны и другие портативные устройства. Вы можете подключить свой ноутбук к внешнему дисплею, подключенному к кабелю питания, и этот внешний дисплей будет заряжать ваш ноутбук, как вы использовали его в качестве внешнего дисплея — и все это через одно маленькое соединение USB Type-C.
СВЯЗАННЫЕ С: Можете ли вы использовать любое зарядное устройство с любым устройством?
Однако есть одна загвоздка — по крайней мере, на данный момент. Тот факт, что устройство или кабель поддерживает USB-C, обязательно означает, что они также поддерживают USB PD. Итак, вам необходимо убедиться, что приобретаемые вами устройства и кабели поддерживают как USB-C, так и USB PD.
USB-C, USB 3.1 и скорость передачи данных
СВЯЗАННЫЕ С: USB 2.0 против USB 3.0: стоит ли обновлять флэш-накопители?
USB 3.1 — это новый стандарт USB. USB 3 Теоретическая пропускная способность составляет 5 Гбит / с, а у USB 3.1 — 10 Гбит / с. Это вдвое больше пропускной способности — так же быстро, как у разъема Thunderbolt первого поколения.
Однако USB Type-C — это не то же самое, что USB 3.1. USB Type-C — это просто форма разъема, а базовой технологией может быть просто USB 2 или USB 3.0. Фактически, Android-планшет Nokia N1 использует разъем USB Type-C, но под ним находится USB 2.0, даже не USB 3.0. Однако эти технологии тесно связаны. При покупке устройств вам просто нужно следить за деталями и убедиться, что вы покупаете устройства (и кабели), поддерживающие USB 3.1.
Обратная совместимость

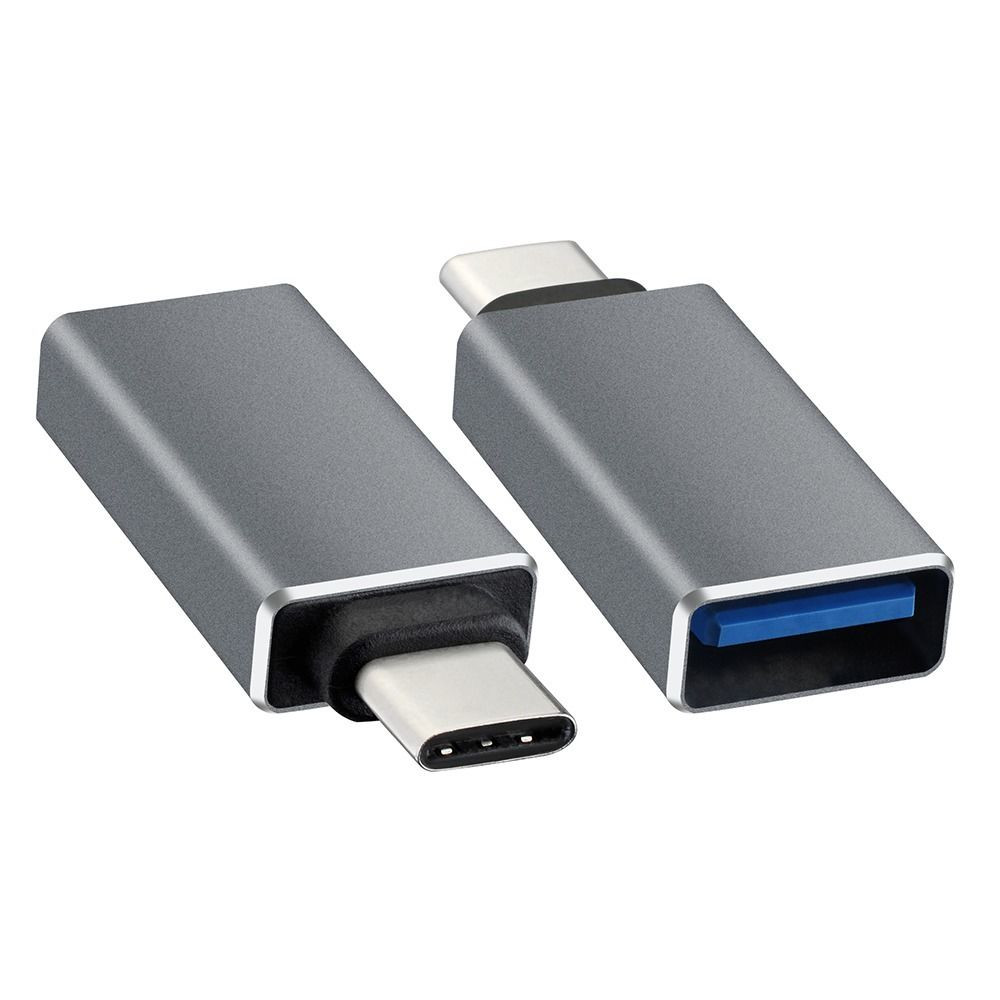

Физический разъем USB-C не имеет обратной совместимости, в отличие от основного стандарта USB. Вы не можете подключить старые USB-устройства к современному крошечному порту USB-C, а также не можете подключить разъем USB-C к более старому и большему USB-порту. Но это не значит, что вам нужно выбросить все старые периферийные устройства. USB 3.1 по-прежнему обратно совместим со старыми версиями USB, поэтому вам просто понадобится физический адаптер с разъемом USB-C на одном конце и большим старым USB-портом на другом конце.
Затем вы можете подключить свои старые устройства непосредственно к порту USB Type-C.
На самом деле, многие компьютеры в ближайшем будущем будут иметь как порты USB Type-C, так и более крупные порты USB Type-A, например Chromebook Pixel от Google. Вы сможете постепенно переходить со старых устройств на новые периферийные устройства с разъемами USB Type-C. Даже если вы получите компьютер только с портами USB Type-C, как новый MacBook от Apple, адаптеры и концентраторы восполнят этот пробел.
USB Type-C — достойное обновление. Это вызывает волну у новых MacBook и некоторых мобильных устройств, но это не технология Apple и не только для мобильных устройств. Со временем USB-C будет появляться во все большем количестве устройств всех типов. Когда-нибудь USB-C может даже заменить разъем Lightning на iPhone и iPad от Apple. Lightning не имеет особых преимуществ перед USB Type-C, кроме того, что это проприетарный стандарт, за который Apple может взимать лицензионные сборы.
Представьте себе день, когда вашим друзьям, использующим Android, понадобится зарядка, а вам не нужно будет произносить печальную строку «Извините, у меня только что есть зарядное устройство для iPhone»!
Кредит изображения: яблоко , Википедия , Intel Free Press на Flickr , Google
В Apple полагают, что требуемое ЕС введение единого разъема USB-C помешает инновациям — Экономика и бизнес
ТАСС, 23 сентября. Представители американской корпорации Apple заявили, что предложение Еврокомиссии (ЕК) о введении на территории Евросоюза единого стандарта разъема USB-C для зарядных устройств всех гаджетов (смартфонов, планшетов, игровых приставок и др.) может помешать внедрению инноваций в сфере технологий. Об этом в четверг сообщило агентство Bloomberg со ссылкой на заявление компании.
В корпорации «обеспокоены тем, что строгий регламент, обязывающий [производителей использовать] только один тип разъема тормозит инновации, а не поощряет их».
Представители американского технологического гиганта утверждают, что компания «сильно заботится об опыте, получаемом пользователями [цифровых устройств]», разделяя при этом заинтересованность Еврокомиссии в защите окружающей среды.
Сама Apple сейчас оснащает свою продукцию разъемом Lightning, в то время как большинство остальных компаний, производящих мобильные устройства, устанавливают на них порты USB micro-B или USB-C. Кроме того, в октябре прошлого года компания решила исключить из стандартного набора поставки смартфона iPhone 12 наушники и зарядное устройство ради заботы об окружающей среде. Как утверждала тогда одна из вице-президентов Apple Лиза Джексон, в мире и так эксплуатируется более 2 млрд таких портов, совместимых со всеми моделями смартфона. По ее словам, многие пользователи уже обзавелись беспроводными наушниками, также подходящими к любым моделям смартфонов компании.
В марте Управление по защите прав потребителей бразильского Сан-Паулу (Procon-SP) оштрафовало Apple за продажу смартфонов без зарядных устройств и несоответствие продукции заявленным в рекламе характеристикам.
Сумма штрафа составила 10,5 млн реалов (около $1,9 млн по тогдашнему курсу).
Как писал портал G1, в своем решении Procon также указал на то, что реклама продукции Apple вводит потенциального покупателя в заблуждение. В частности, речь шла о несоответствии влагозащитных характеристик iPhone 11 Pro тому, что демонстрируется в рекламном ролике, где смартфон подставляют под струю воды, заявляя, что он якобы «выдерживает погружение на глубину до четырех метров в течение 30 секунд». При этом на случаи поломок аппаратов при подобных обстоятельствах не распространяются условия гарантии.
Предложение Еврокомиссии
В четверг на брифинге в Брюсселе еврокомиссар по вопросам внутреннего рынка Тьерри Бретон объявил о предложении ЕК ввести в странах ЕС единый стандарт разъема USB-C для зарядных устройств всех смартфонов, планшетов, фото- и видеокамер, динамиков и игровых приставок. Он полагает, что три представленных на рынке Евросоюза основных типа разъемов для зарядных устройств (USB micro-B, USB-C и Lightning) создают неудобства для потребителей и избыток электронных отходов.
Бретон отметил, что использование единого гнезда позволит ЕС снизить количество электронных отходов на тысячу тонн в год и ежегодно экономить до двух тысяч тонн различных исходных ресурсов.
Помимо этого, Еврокомиссия предлагает принять обязательный стандарт быстрой зарядки для всех электронных устройств, что запретит производителям искусственно снижать скорость зарядки аккумулятора в случае использования зарядного устройства от другого производителя. ЕК также намеревается узаконить правило раздельной продажи электронных и зарядных устройств, что, по ее мнению, будет поощрять их взаимозаменяемость.
Бретон отметил, что процесс принятия и введения в действие соответствующей директивы, если она получит поддержку стран ЕС, может занять несколько лет. По его словам, в случае принятия документ должен быть интегрирован в национальные законодательства стран — членов Евросоюза, после чего это требование станет обязательным. Он также добавил, что у участников рынка «будет достаточно времени, один-два года, чтобы подготовиться к введению нормы в действие».
Что такое USB-C? Руководство по кабелю USB типа
- Кабель USB-C — это новейший тип USB-разъема, который проще в использовании и более мощный, чем старые типы USB.
- Кабели USB-C можно использовать для быстрой зарядки многих популярных устройств, включая MacBook Pro и Nintendo Switch, а также для передачи данных быстрее, чем любой другой тип USB.
- Со временем все больше и больше устройств будут использовать кабели USB-C, так что хорошо иметь один под рукой.
- Посетите техническую библиотеку Business Insider, чтобы узнать больше.
USB означает «универсальная последовательная шина».
Он был назван так потому, что инженеры посчитали, что он заменит другие разъемы на рынке, чтобы стать одним универсальным разъемом.
К сожалению, все пошло не так аккуратно. За прошедшие годы появилось полдюжины разновидностей USB, включая mini-USB и micro-USB.
И основной стиль USB-разъема, называемый USB-A, имеет печально известные недостатки. Почти, но не совсем симметричный, очень сложно правильно вставить с первой попытки.
Теперь USB-C — это последняя версия стандарта USB. Но, в отличие от остальных, USB-C может быть достаточно хорош, чтобы остаться.
Вот что вы должны знать о USB-C, лучшем воплощении технологии за последние годы.
USB-C, объяснение Разъем USB-C узнаваем сразу, потому что, в отличие от более старого USB-A, он имеет овальную форму — прямоугольник со сглаженными углами. Он полностью симметричен, поэтому неправильно вставить его невозможно.
Кроме того, USB-C достаточно узкий, поэтому его можно без проблем разместить на телефонах. Это означает, что это может быть стандартный разъем как для компьютеров и телефонов, так и для других устройств, например игровых консолей.
Некоторыми популярными устройствами, использующими кабели USB-C, являются линейки телефонов Nintendo Switch, MacBook Pro и Samsung Galaxy.
USB-C — более умный разъем, потому что он идеально симметричен — вы можете вставлять его вслепую.Сантери Виинамяки Разъемы USB-C самые быстрые — при правильной настройке Разъемы USB-C можно использовать для передачи данных, питания и даже видео и аудио.
Однако скорость его работы зависит от того, к чему вы его подключаете.
Различные устройства имеют разные типы USB-портов.Обычно они делятся на три типа: USB 3.1, USB 3.2 и Thunderbolt 3 (последний в основном встречается на компьютерах Apple). Вы можете узнать, какой у вас тип, проверив руководство к своему устройству или связавшись с производителем.
По умолчанию кабель USB-C, подключенный к порту USB 3.1, может передавать 10 гигабайт данных в секунду. Подключение к порту 3.2 даст вам 20 гигабайт в секунду. А порты Thunderbolt 3 позволяют кабелям USB-C передавать 40 гигабайт в секунду.
Это намного быстрее, чем любой другой разъем USB.Кабели
USB-C также используются для передачи энергии — они обычно используются для зарядки портативных устройств, смартфонов, ноутбуков и даже камер видеонаблюдения.
Кабели USB-C можно использовать для передачи как данных, так и питания.
Холлис Джонсон / Business InsiderСтандартный разъем USB-C может обеспечить мощность 2,5 Вт, что соответствует уровню большинства разъемов USB-A. Но многие устройства используют так называемый протокол Power Delivery (PD), который позволяет кабелю USB-C обеспечивать мощность до 100 Вт. Кабели
PD могут заряжать ноутбуки и другие устройства высокой мощности, что невозможно для старых стандартов USB.
Вкратце: кабели USB-C намного превосходят другие типы кабелей USB. Со временем все больше и больше устройств начнут использовать USB-C.
Дэйв Джонсон
Писатель-фрилансер
Что такое USB-C?
Вкратце, USB-C — это последний тип разъема, разработанный Форумом разработчиков USB (USB-IF), группой ведущих компаний, таких как Apple, Intel и Microsoft, которые намеревались создать стандартные отраслевые спецификации для подключения устройств.
Стремясь объединить множество различных возможностей, ранее зарезервированных для определенных кабелей, в один стандартный тип разъема, новые и быстро развивающиеся стандарты USB-IF заставили многих людей задуматься, что такое USB-C? Чтобы понять, что делает USB-C особенным, нужно понять его скромное начало.
Краткая история USB
Во время образования USB-IF в конце 1990-х, современные вычисления только начинали расцветать, но технология интерфейса между машинами и периферийными устройствами отставала.USB-IF выступил с целью создания разъема стандартного типа, который заменил множество последовательных или параллельных портов, а также патентованные типы разъемов, которые появлялись на различных машинах. Увы, порт USB, каким мы его знаем, родился.
На протяжении многих лет были выпущены различные обновления протоколов, увеличивающие скорость передачи данных и мощность, а также новые формы и размеры разъемов. На момент разработки USB-C в 2014 году существовало 11 различных типов разъемов USB, каждый из которых был разработан для конкретных приложений, но в значительной степени физически несовместим друг с другом.
Например, если вам нужно зарядить смартфон, вам понадобится кабель Micro USB, для подключения принтера потребуется кабель USB Type-B, а для загрузки изображений с цифровой камеры потребуется кабель Mini-B. USB-IF воссоздала ту самую проблему, которую они намеревались решить.
USB-C Ambitions
Итак, что такое USB-C и какие проблемы он решает? Прежде всего, предполагается, что все предыдущие USB-разъемы будут устаревшими. Что использует USB-C? USB-C уже принят на многих ПК, планшетах и смартфонах, а также в периферийных устройствах, таких как мониторы, флэш-накопители и жесткие диски.Все признаки указывают на то, что эта тенденция продолжается отчасти из-за тонкого профиля USB-C, который позволяет использовать его во все более тонких и более функциональных устройствах. Фактически, USB-C может стать стандартом даже за пределами области бытовой электроники, поскольку он начинает применяться в автомобильной промышленности для зарядки и передачи данных в автомобиле и имеет потенциал для зарядки бытовых устройств, таких как электробритвы.
.
Если вы когда-либо пытались подключить стандартный кабель USB к зарядному устройству в темноте, перевернув кабель несколько раз, чтобы найти правильную ориентацию, то следующий будет большим.Разъемы USB-C действительно двусторонние, то есть вы можете подключать их в любой ориентации. И хотя есть кабели с USB-C на одном конце и другим разъемом на другом, в будущем мы можем ожидать, что кабели USB-C — USB-C станут более распространенными по мере роста их распространения.
Каковы преимущества USB-C?
Итак, USB-C тонкий, двусторонний и заменит все старые типы разъемов, но что может сделать USB-C? Разъем USB-C имеет 24 контакта по сравнению с 9 контактами на USB 3 предыдущего поколения.0. Эти дополнительные контакты позволяют увеличить мощность, данные и видео. В то время как порты USB 3.0 и их 9 контактов были ограничены скоростью передачи 5 Гбит / с, USB-C может поддерживать до 40 Гбит / с в зависимости от протокола. Вот здесь-то и появляется непонятная часть.
Хотя USB Type-C относится к обратимому типу разъема, возможности полосы пропускания зависят от поддержки протокола, который варьируется от USB 2.0 со скоростью 480 Мбит / с до 40 Гбит / с с кабелем Thunderbolt 3, Thunderbolt 4 или USB4. Вы найдете USB-C 2.0 на некоторых смартфонах и планшетах, которые подходят для зарядки и синхронизации. На другом конце спектра вы найдете порты Thunderbolt 3 на высокопроизводительных компьютерах, таких как MacBook Pro.
Большинство компьютерных портов USB-C поддерживают стандарт USB 3.1 Gen 2 (также называемый USB 3.2 Gen 2×1), который поддерживает скорость 10 Гбит / с. Чтобы представить все это в перспективе, весь фильм в формате HD можно передать через USB-C 3.1 Gen 2 (10 Гбит / с) примерно за 30 секунд. Отсюда вы можете понять, насколько кропотливо медленна аналогичная передача через USB 2.0 будет, и как молниеносно это будет через соединение Thunderbolt 3 / USB 4 40 Гбит / с.
Значит, USB-C быстрее?
Вся эта дополнительная пропускная способность, поддерживаемая USB-C, 10, 20 или 40 Гбит / с , не только хороша для передачи файлов с невероятной скоростью.
Еще одно из преимуществ USB-C заключается в том, что он также поддерживает альтернативные режимы, такие как протоколы, отличные от USB, такие как DisplayPort или Thunderbolt 3. В то время как предыдущие версии USB могли поддерживать только данные, альтернативные режимы позволяют вам делать такие вещи, как отправка видео через USB. -C кабели.Вы также не ограничены одним дисплеем. В зависимости от возможностей порта USB-C вашего компьютера через один адаптер USB-C можно подключить до 3 мониторов. Однако вы должны быть осторожны с этим, поскольку не все устройства USB-C поддерживают альтернативный режим DisplayPort. Смартфоны USB-C редко поддерживают его, в отличие от большинства новых ноутбуков, но не обязательно для двух или трех дисплеев. Например, MacBook Pro может работать с двумя мониторами только через адаптер Thunderbolt 3, так как он не поддерживает многопоточную передачу или MST (еще один протокол).К счастью, порты Thunderbolt 3 четко обозначены логотипом, который выглядит как молния, поэтому вы всегда будете знать, когда он у вас появится.
Чтобы определить возможности порта USB-C, отличного от Thunderbolt 3, вам нужно изучить технические характеристики вашего компьютера. Если он указан как поддерживающий USB-C «альтернативный режим» или «DisplayPort», то этот порт поддерживает как минимум один внешний монитор. В спецификациях также следует указать, какой стандарт USB он поддерживает, чтобы вы могли определить его максимальную скорость. Компьютеры с поддержкой USB 3.1 Gen 2 с альтернативным режимом не будет проблем с управлением хотя бы одним монитором 4K вместе с другими вашими USB-устройствами. Производители аксессуаров, такие как Cable Matters, часто имеют линейку различных многопортовых адаптеров или док-станций, которые по-разному используют полную пропускную способность USB-C. Например, один адаптер может управлять двумя мониторами 4K 30 Гц, но иметь только порты USB 2.0, а другой может поддерживать один монитор 4K 30 Гц, а также иметь порты USB 3.0 и Gigabit Ethernet. Возможности безграничны. Растущая популярность USB-C будет и дальше облегчать вам поиск нужного аксессуара для ваших нужд.
Можно ли заряжать ноутбук с помощью USB-C?
Да! Это еще одно огромное преимущество USB-C. Ранее было описано, как целью USB-IF было избавиться от множества разъемов и портов для различных целей. Это также относится к кабелям для зарядки. Раньше только небольшие устройства, такие как мобильные телефоны или наушники, можно было заряжать с помощью USB-кабелей (у вас, вероятно, есть ящик, полный кабелей Micro USB от каждого устройства, которое у вас есть). Это связано с тем, что максимальный поддерживаемый протокол зарядки USB составлял 5 В.Доступен ряд проприетарных протоколов, не поддерживающих USB, но это создало путаницу в стандартах зарядки и аксессуарах. USB-C Power Delivery расширяет спецификации зарядки до 20 В при токе до 5 А или до 100 Вт для зарядки. Это значительное увеличение позволяет заряжать большие устройства, такие как ноутбуки, через USB-C. Например, 15-дюймовый MacBook Pro заряжается от 87 Вт. Для зарядки свыше 60 Вт необходимо использовать кабель питания USB-C с электронной маркировкой или меткой.
Итак, USB-C позволяет заряжать большие устройства, такие как ноутбуки, но в целом ли USB-C заряжается быстрее? Ответ обычно есть, но это зависит от того, как это реализовано. В смартфонах высокого класса, таких как iPhone и Google Pixel, используется поддержка USB-PD для более высокого напряжения, поэтому они могут заряжаться намного быстрее, чем старые телефоны. Обратной стороной является то, что вам придется выложить больше денег на высоковольтные зарядные устройства USB-C и, в случае iPhone, на кабель USB-C на Lightning. С другой стороны, большинство кабелей USB-C должны поддерживать зарядку до 60 Вт, просто убедитесь, что они от надежного производителя.Еще лучше убедиться, что они принадлежат бренду, входящему в состав USB-IF, например Cable Matters.
Хотя вы не заметите эту последнюю функцию, новейший стандарт Power Delivery 3.0 поддерживает протокол программируемого источника питания (PPS). Режим PPS, по сути, позволяет подавать на устройство разное количество энергии, а не просто постоянный поток энергии.
Литий-ионный аккумулятор в вашем телефоне поблагодарит вас за это, так как эта стратегия позволяет заряжать его с оптимальной скоростью, помогая продлить срок службы аккумулятора.
Обзор функций USB-C
Если об этом еще недостаточно упомянуто, все же важно помнить, что все это происходит одновременно через один кабель / порт компьютера. Таким образом, с правильной док-станцией вы можете подключить все свои дополнительные мониторы, USB-устройства, карты памяти, жесткие диски и Ethernet И зарядить свой ноутбук до 100 Вт — поговорим о чистом рабочем столе! Самое приятное в этом то, что в большинстве случаев это просто работает. Поскольку USB-C теперь поддерживает альтернативные режимы, вы увидите более мощные док-станции, которые работают без дополнительного программного обеспечения или драйверов, которые могут замедлить работу вашего компьютера.
Учитывая предельную полосу пропускания, возможности питания и альтернативные режимы, уже доступные через USB-C, вы можете задаться вопросом, как это могло бы стать лучше.
Одна из основных областей в настоящее время сосредоточена на увеличении длины, которую может эффективно выполнять USB-C. На рынке есть всего несколько активных кабелей USB-C, которые позволяют использовать все функции USB-C на кабеле длиной до 3 м. USB-IF также анонсировал последний стандарт USB4 в августе 2019 года. Подробнее об этом будет сказано, но суть в том, что он обеспечит встроенную поддержку Thunderbolt 3 и скорость передачи 40 Гбит / с.К счастью, текущий набор функций USB-C достаточно надежен, чтобы поддерживать надежную связь даже у самых требовательных опытных пользователей. Наконец, у нас есть действительно универсальный соединитель, который мы сможем использовать в качестве стандарта на долгие годы.
Какие кабели USB-C купить?
Теперь, когда доступны кабели USB4, они, вероятно, станут доминирующим стандартом USB-C, что делает кабели USB4 лучшим выбором для всего, что связано с USB-C. Кабели имеют полную обратную совместимость со всеми другими скоростями USB-C, что делает эти кабели идеальными для будущего, даже если у вас еще нет периферийных устройств USB4.
Cable Matters выпустила свой первый сертифицированный USB-IF кабель USB4 в 2021 году.
Сертифицированный USB-IF кабель USB4 ™ (40 Гбит / с) с питанием
Если вам нужен кабель USB-C для всего этого, то кабель Cable Matters Thunderbolt ™ 4 — единственный кабель USB-C, который вам понадобится. Он поддерживает последний стандарт Thunderbolt 4 со скоростью 40 Гбит / с, полностью совместим с USB4 и полностью обратно совместим со всеми другими режимами USB-C.
Сертифицированный Intel кабель Thunderbolt ™ 4 USB-C с поддержкой зарядки 100 Вт
Какие устройства используют USB-C?
USB-C Refresher
USB-C уже несколько лет делает заголовки благодаря своей двусторонней конструкции и широким возможностям.Результат? Вы можете использовать один кабель USB-C для всех устройств, не беспокоясь о его правильном подключении. Но какие устройства используют USB-C?
Прежде чем углубляться в устройства с USB-C, важно отметить, что USB-C не всегда такой, каким кажется.
USB-C — это разъем, а не стандартный, как другие версии USB. Порт USB-C обычно использует стандарт USB 3.1, но может использовать более старые стандарты USB или другой популярный и мощный стандарт — Thunderbolt 3.
Изображение предоставлено: Википедия
Как стандартные порты USB-C, так и порты Thunderbolt 3 широко используются сегодня — и это будет продолжаться только со временем.Порты Thunderbolt 3 немного более универсальны, чем стандартные порты USB-C. Порты Thunderbolt 3 работают со всеми устройствами USB, но порты USB не работают со всеми устройствами Thunderbolt 3. Теперь, когда вы знаете о различных формах, которые может принимать USB-C, вы можете задаться вопросом: какие устройства используют USB-C?
Какие устройства используют USB-C?
Существует множество различных устройств, использующих порты USB-C, независимо от того, используют ли эти порты стандарт USB 3.1 или стандарт Thunderbolt 3. Вот краткое изложение того, какие устройства используют USB-C.
Возможно, самый очевидный вид устройства — это компьютер. Все современные настольные и портативные компьютеры используют порты USB-C, что означает, что они могут работать с различными типами периферийных устройств. Помните, что не все порты USB-C одинаковы. Некоторые ноутбуки используют USB-C только для зарядки, а некоторые ноутбуки используют USB-C для зарядки и передачи данных. Передача данных через USB-C также включает подключение к проводной сети Ethernet через адаптер, поскольку большинство компьютеров USB-C тонкие и не имеют стандартного порта Ethernet.Многие тонкие ноутбуки также используют порты USB-C для подключения к внешним дисплеям в дополнение к зарядке и передаче данных, потому что они тоньше, чем старые видеоинтерфейсы, такие как VGA и HDMI. Компьютеры высокого класса обычно имеют порты Thunderbolt 3 вместо обычных USB-портов. Учитывая тот факт, что порты Thunderbolt 3 работают с USB-устройствами, это делает их намного более универсальными. При наличии подходящей док-станции или многопортовых адаптеров все эти функции могут выполняться на одном порту USB-C.
На рисунке ниже показаны порт USB-C и порт Thunderbolt 3 на ноутбуке.
Хотя это, пожалуй, основные устройства, использующие порты USB-C, существует множество других устройств, которые будут использовать USB-C. Часто это делается исключительно для зарядки. Например, многие недавние внешние аккумуляторные блоки и адаптеры питания имеют порты USB-C, но только для зарядки смартфонов и ноутбуков, а не для передачи каких-либо данных. USB-C также появляется в автомобильной промышленности и станет широко используемым стандартом зарядки в транспортных средствах. На рисунке ниже показаны порт USB-C только для зарядки и полнофункциональный порт USB-C с возможностью передачи данных и видео.
Еще одна важная категория с портами USB-C — мобильные устройства, такие как смартфоны и планшеты. Практически все современные смартфоны имеют порт USB-C для передачи данных и зарядки, за исключением, конечно, iPhone. Многие планшеты также имеют порт USB-C, включая iPad Pro. Другие модели iPad еще не поддерживают USB-C, однако некоторые ожидают, что Apple перейдет на USB-C на всех своих мобильных устройствах в течение следующих нескольких лет.
Однако будьте осторожны с портами USB-C на телефонах, так как не все из них поддерживают вывод видео.Вы захотите проверить характеристики своего мобильного устройства, чтобы узнать, поддерживает ли оно «Альтернативный режим DisplayPort», который позволяет подключать его к дисплею через USB-C.
Действительно, все, что имеет Micro USB или USB-A, может в конечном итоге получить порт USB-C. Такие устройства, как беспроводные мыши, клавиатуры, динамики и устройства для умного дома, в настоящее время или могут в будущем предлагать порты USB-C как для подачи питания, так и для передачи данных. USB-C быстро появляется на устройствах хранения от флэш-накопителей до внешних жестких дисков благодаря скорости передачи данных USB-C 10 Гбит / с.
Даже на некоторых дисплеях есть порт USB-C, позволяющий просто подключить кабель USB-C от ноутбука к монитору, одновременно заряжая ноутбук через тот же монитор. В будущем на вопрос «Какие устройства используют USB-C» должен быть простой ответ: все!
Есть причина, по которой так много устройств используют USB-C для подачи питания.
USB-C может передавать гораздо больше энергии, чем предыдущая версия USB, а это означает, что более крупные устройства, такие как ноутбуки, могут получать питание через USB-C.USB-C поддерживает мощность до 100 Вт, чего легко достаточно для питания более крупных устройств, таких как ноутбуки. Старые стандарты USB поддерживали только зарядку 5 В, чего, возможно, было достаточно для зарядки пары наушников или телефона, но не более того.
Другие устройства используют USB-C для добавления портов и функциональности вашему компьютеру. На ноутбуке только с портами USB-C или Thunderbolt 3 иногда может потребоваться добавить дополнительные порты для старых периферийных устройств или других подключений. Вот тут-то и пригодятся концентраторы USB-C и док-станции.С помощью концентратора вы можете добавлять порты, такие как порты HDMI, порты Ethernet, старые порты USB и другие, через одно соединение USB-C. Есть также адаптеры, которые по сути преобразуют порт USB-C в другой порт. Это может пригодиться людям, например фотографам или видеооператорам, которым нужен слот для SD-карты, но он не встроен в их компьютер.
Такие бренды, как Cable Matters, предлагают широкий выбор адаптеров, которые помогут вам максимально эффективно использовать порт USB-C.
Исправить проблемы USB-C в Windows
Обзор USB-C
С помощью соединения USB-C вы можете заряжать свой ПК с Windows 11, а также можете подключаться к другим устройствам USB Type-C, таким как мобильные телефоны, док-станции, видеоадаптеры и другие устройства с портом USB-C.
К сожалению, некоторые комбинации аппаратного и программного обеспечения могут вызвать проблемы. В этом случае вы можете получить уведомление о том, что с подключением USB-C что-то не так. Ниже мы предоставили несколько советов, которые помогут вам исправить ситуацию. А если вы хотите изменить отображение уведомлений о проблемах с USB, вот как это сделать:
Выберите Search , введите usb и выберите USB settings из списка результатов.
Открыть настройки USB
Включение или отключение уведомлений о подключении .
Вот несколько уведомлений USB-C, которые вы можете получить в случае возникновения проблемы:
Вы можете починить свое USB-устройство
Возникла проблема с USB-устройством.Выполните следующие действия, чтобы попытаться исправить это. (Код ошибки ____)
Попробуйте эти решения | Возможная причина |
|---|---|
Примечание: Это относится ко всем кодам ошибок, отображаемым в диспетчере устройств, за исключением кода ошибки 28 (драйверы для устройства не установлены). | USB-устройство, к которому вы подключились, сообщило о проблеме или о проблеме с драйвером устройства. |
Чтобы найти код ошибки на ПК с Windows 11
Нажмите кнопку Start , затем введите диспетчер устройств и выберите Диспетчер устройств из списка результатов.
В диспетчере устройств найдите устройство. Он должен быть отмечен желтым восклицательным знаком.
Выберите устройство, нажмите и удерживайте (или щелкните правой кнопкой мыши) его, а затем выберите Свойства . Код ошибки отображается под Состояние устройства .
Зарядное устройство USB медленно подключено
Для ускорения зарядки используйте зарядное устройство и кабель, входящие в комплект поставки устройства.
Попробуйте эти решения | Возможные причины |
|---|---|
|
Примечания:
|
Например, если вашему компьютеру требуется 12 В и 3 А для самой быстрой зарядки, зарядное устройство на 5 В и 3 А не обеспечит вам самой быстрой зарядки.ПК не заряжается
Для ускорения зарядки используйте зарядное устройство и кабель, входящие в комплект поставки устройства.
Попробуйте эти решения | Возможные причины |
|---|---|
|
Примечания:
|
Например, если вашему компьютеру требуется 12 В и 3 А для самой быстрой зарядки, зарядное устройство на 5 В и 3 А не обеспечит вам самой быстрой зарядки.Функциональность устройства USB или Thunderbolt может быть ограничена
Убедитесь, что устройство, к которому вы подключаетесь, поддерживается и что вы используете правильный кабель.
Попробуйте эти решения | Возможные причины |
|---|---|
|
Примечания:
|
Если в вашем кабеле USB-C есть эта функция, вы можете подключаться к устройствам, отличным от USB, которые поддерживают тот же альтернативный режим. Например, если ваш кабель USB-C имеет альтернативный режим Thunderbolt, вы можете подключаться к устройствам Thunderbolt. Нет настройки для включения — ваше устройство автоматически использует соответствующий режим, если он поддерживается.Подключение дисплея может быть ограничено
Подключение DisplayPort / MHL может не работать.
Попробуйте использовать другой кабель.
Попробуйте эти решения | Возможные причины |
|---|---|
|
Примечания: USB Type-C имеет новую функцию, называемую альтернативными режимами, которая позволяет использовать не-USB-соединения с кабелем USB-C и соединением. Нет настройки для включения — ваше устройство автоматически использует соответствующий режим, если он поддерживается. Вот альтернативные режимы дисплея, которые может поддерживать ваш кабель:
|
Например, адаптер альтернативного режима DisplayPort должен быть подключен к порту USB-C на вашем ПК, который поддерживает альтернативный режим DisplayPort.Использовать другой порт USB
Этот порт USB не поддерживает DisplayPort, Thunderbolt или MHL. Подключите USB-устройство к другому USB-порту на вашем ПК.
— ИЛИ —
USB-устройство может иметь ограниченные функциональные возможности при подключении к этому порту.Подключите USB-устройство к другому USB-порту на вашем ПК.
Попробуйте эти решения | Возможные причины |
|---|---|
|
Устройство USB может работать неправильно
Ваш компьютер может не обеспечивать достаточное питание USB-устройства.Подключите адаптер питания к USB-устройству или попробуйте использовать другой компьютер.
Попробуйте эти решения | Возможные причины |
|---|---|
|
|
Неподдерживаемый аудиоадаптер USB
Вместо этого подключите цифровой аудиоадаптер USB-C.
Попробуйте это решение | Возможная причина |
|---|---|
Если к компьютеру подключен аналоговый аудиоадаптер USB-C, отключите его, а затем подключите цифровой аудиоадаптер USB-C. | Ваш компьютер не поддерживает подключенный аудиоадаптер. Примечание: Существует два типа аудиоадаптеров USB-C: аналоговые и цифровые. Большинство ПК поддерживают только цифровые аудиоадаптеры USB-C, которые содержат оборудование, которое преобразует цифровые аудиоданные с вашего ПК в аналоговый сигнал, который могут воспроизводить ваши наушники или динамики.Цифровые аудиоадаптеры USB-C часто дороже аналоговых аудиоадаптеров. |
Обзор USB-C
С помощью подключения USB-C вы можете заряжать свой ПК с Windows 10, а также можете подключаться к другим устройствам USB Type-C, таким как мобильные телефоны, док-станции, видеоадаптеры и другие устройства с портом USB-C.
К сожалению, некоторые комбинации аппаратного и программного обеспечения могут вызвать проблемы. В этом случае вы можете получить уведомление о том, что с подключением USB-C что-то не так. Ниже мы предоставили несколько советов, которые помогут вам исправить ситуацию. А если вы хотите изменить отображение уведомлений о проблемах с USB, вот как это сделать:
Нажмите кнопку Start , затем выберите Settings > Devices > USB .
Открыть настройки USB
Установите или снимите флажок Уведомлять меня, если есть проблемы с подключением к USB-устройствам. Поле .
Вот несколько уведомлений USB-C, которые вы можете получить в случае возникновения проблемы:
Вы можете починить свое USB-устройство
Возникла проблема с USB-устройством.Выполните следующие действия, чтобы попытаться исправить это. (Код ошибки ____)
Попробуйте эти решения | Возможная причина |
|---|---|
Примечание: Это относится ко всем кодам ошибок, отображаемым в диспетчере устройств, за исключением кода ошибки 28 (драйверы для устройства не установлены). | USB-устройство, к которому вы подключились, сообщило о проблеме или о проблеме с драйвером устройства. |
Чтобы найти код ошибки на ПК с Windows 10
Нажмите кнопку Пуск , затем в поле поиска на панели задач введите диспетчер устройств и выберите Диспетчер устройств из списка результатов.
В диспетчере устройств найдите устройство. Он должен быть отмечен желтым восклицательным знаком.
Выберите устройство, нажмите и удерживайте (или щелкните правой кнопкой мыши) его, а затем выберите Свойства . Код ошибки отображается под Состояние устройства .
Чтобы найти код ошибки на телефоне с Windows 10
Зарядное устройство USB медленно подключено
Для ускорения зарядки используйте зарядное устройство и кабель, входящие в комплект поставки устройства.
Попробуйте эти решения | Возможные причины |
|---|---|
|
Примечания:
|
Компьютер (или телефон) не заряжается
Для ускорения зарядки используйте зарядное устройство и кабель, входящие в комплект поставки устройства.
Попробуйте эти решения | Возможные причины |
|---|---|
|
Примечания:
|
Устройство USB может не работать
Попробуйте подключить его к ПК.
Попробуйте эти решения | Возможная причина |
|---|---|
| В устройстве, к которому вы подключены, есть драйвер, который не поддерживается в версии Windows 10 Mobile, на которой работает ваш телефон. Для получения информации о поддерживаемых устройствах см. Универсальная последовательная шина (USB). |
Функциональность устройства USB или Thunderbolt может быть ограничена
Убедитесь, что устройство, к которому вы подключаетесь, поддерживается и что вы используете правильный кабель.
Попробуйте эти решения | Возможные причины |
|---|---|
|
Примечания:
|
Подключение дисплея может быть ограничено
Подключение DisplayPort / MHL может не работать.Попробуйте использовать другой кабель.
Попробуйте эти решения | Возможные причины |
|---|---|
|
Примечания: USB Type-C имеет новую функцию, называемую альтернативными режимами, которая позволяет использовать не-USB-соединения с кабелем USB-C и соединением. Нет настройки для включения — ваше устройство автоматически использует соответствующий режим, если он поддерживается. Вот альтернативные режимы дисплея, которые может поддерживать ваш кабель:
|
Эти два ПК (мобильные устройства) не могут обмениваться данными
Попробуйте подключить один из них к мобильному устройству (ПК).
Попробуйте это решение | Возможные причины |
|---|---|
Вместо этого подключите компьютер с Windows 10 к телефону с Windows 10. | Эти типы подключений в настоящее время не поддерживаются: |
Использовать другой порт USB
Этот порт USB не поддерживает DisplayPort, Thunderbolt или MHL. Подключите USB-устройство к другому USB-порту на вашем ПК.
— ИЛИ —
USB-устройство может иметь ограниченные функциональные возможности при подключении к этому порту. Подключите USB-устройство к другому USB-порту на вашем ПК.
Попробуйте эти решения | Возможные причины |
|---|---|
|
Устройство USB может работать неправильно
Ваш компьютер (или телефон) может не обеспечивать достаточное питание USB-устройства.Подключите адаптер питания к USB-устройству или попробуйте использовать другой компьютер (или телефон).
Попробуйте эти решения | Возможные причины |
|---|---|
|
|
Неподдерживаемый аудиоадаптер USB
Вместо этого подключите цифровой аудиоадаптер USB-C.
Попробуйте это решение | Возможная причина |
|---|---|
Если к компьютеру подключен аналоговый аудиоадаптер USB-C, отключите его, а затем подключите цифровой аудиоадаптер USB-C. | Ваш компьютер не поддерживает подключенный аудиоадаптер. Примечание: Существует два типа аудиоадаптеров USB-C: аналоговые и цифровые. Большинство ПК поддерживают только цифровые аудиоадаптеры USB-C, которые содержат оборудование, которое преобразует цифровые аудиоданные с вашего ПК в аналоговый сигнал, который могут воспроизводить ваши наушники или динамики.Цифровые аудиоадаптеры USB-C часто дороже аналоговых аудиоадаптеров. |
Что такое USB Type-C?
Если вы купили новый смартфон в последние пару лет, скорее всего, у него есть новый порт, используемый для зарядки и, возможно, даже для звука. Новый порт официально называется USB Type-C, и, как вы, наверное, заметили, он подключается в первый раз, каждый раз благодаря своей двусторонней конструкции.
Этот новый разъем — это гораздо больше, чем просто обратимая версия старого дизайна micro-USB. Итак, давайте посмотрим, что такое USB Type-C и что он может для нас сделать.
Посмотрите на разъем USB Type-C
Во-первых, небольшая история. Разъем USB восходит к 1996 году с разъемом USB Type-A, который вы, вероятно, все еще найдете на своем ПК и ноутбуке. Порт micro-USB появился вместе с USB 2.0 в 2000 году и был предпочтительным портом для подключения подавляющего большинства портативных гаджетов, пока в 2014 году не появился USB Type-C.
USB Type-A, B, micro и mini имеют одни и те же базовые внутренние соединения (различается только форма порта), с более быстрыми кабелями 3.0 и портами, которые могут похвастаться сверхвысокой скоростью передачи данных. USB Type-C втрое увеличивает количество контактов с USB 3.0 до 24. Таким образом, USB Type-C не только является первым двусторонним устройством, но и значительно увеличивает количество контактов, а значит, и его возможности.
USB более 20 лет, но Type-C является первым обратимым кабелем и серьезным обновлением стандарта.
Несмотря на огромное увеличение количества контактов, USB Type-C — это очень маленький разъем, который занимает не больше места, чем старый порт USB micro-B. Отчасти поэтому его так быстро внедрили в смартфоны.
Лучшие кабели USB-C, которые можно купить
Как вы, вероятно, заметили на диаграмме выше, USB Type-C обратно совместим с кабелями USB 3.0 и даже более старыми кабелями 2.0, поскольку он по-прежнему имеет контакты, используемые для этих традиционных протоколов передачи данных. В Интернете вы найдете множество кабелей типа C-Type-A и micro-B.Однако вы не сможете использовать некоторые расширенные функции USB Type-C при использовании этих кабелей, и эта ситуация привела к некоторым проблемам, когда дело доходит до получения быстрой скорости зарядки от зарядных устройств для смартфонов.
Скорость передачи данных и мощность
Эта новая компоновка контактов влияет как на скорость передачи данных, так и на подачу питания. Что касается скоростей, USB Type-C был разработан для обеспечения тех же скоростей, что и USB 3.1 / Gen2, обеспечивая скорость передачи данных до 10 Гбит / с. Это в два раза быстрее, чем у стандартного USB 3.0, который обеспечивает скорость передачи данных 5 Гбит / с, что более чем в 20 раз превышает скорость передачи данных 480 Мбит / с USB 2.0.
Переход на USB Type-C должен был упростить эту сложную ситуацию, гарантируя, что все новые устройства будут работать с максимально возможной скоростью. Однако из-за требований обратной совместимости только полнофункциональные порты и кабели USB Type-C гарантируют скорость передачи данных USB 3.1, и есть ряд устройств, которые по-прежнему предлагают скорость передачи данных USB 2.0 только через этот новый разъем. Также помните, что если вы подключаетесь к обратно совместимым портам через кабель-преобразователь (например, от Type-C к Type-A), вы будете ограничены более медленной скоростью старого порта.
USB Type C и 3.1: устранение путаницы
Кроме того, разъем Type-C также используется стандартом Thunderbolt 3. Thunderbolt 3 обеспечивает еще более высокую пиковую передачу данных со скоростью до 40 Гбит / с, а также поддерживает передачу видео DisplayPort через разъем.
USB Type-C не гарантирует максимальной скорости передачи данных.
USB Type-C предназначен не только для передачи данных, но и для питания всех наших гаджетов, а не только портативных.Разъем рассчитан на передачу и прием мощности до 100 Вт, что делает его пригодным для зарядки ноутбуков и других устройств. Здесь все немного усложняется, поскольку существует несколько различных стандартов и протоколов, которые можно использовать для питания USB-устройств.
По умолчанию порты USB 2.0 обеспечивают питание до 5 В, 0,5 А, а порты 3.0 увеличивают это значение до 5 В, 0,9 А. USB Type-C еще больше увеличивает подачу питания при соединении двух портов вместе, с опциями для тока 1,5 А и 3,0 А.Опять же, нет никаких гарантий относительно точного уровня мощности, которую вы получите от любого конкретного порта, просто взглянув на разъем, но Type-C теоретически предлагает более высокую скорость зарядки из коробки, чем другие варианты.
Помимо параметров питания по умолчанию, устройства Type-C могут быть полностью совместимы со спецификациями USB Power Delivery. Это можно использовать для расширения базовых вариантов зарядки с еще более высокой мощностью до 100 Вт. Однако Power Delivery не ограничивается устройствами Type-C и по-прежнему работает при подключении до Type-A или других разъемов, которые также поддерживают дополнительную спецификацию.
Суть в том, что устройства USB Type-C должны обеспечивать более быструю передачу данных и время зарядки, чем предыдущие модели. Однако точные спецификации зависят от того, что производители решают реализовать, и не имеют внутренней связи с типом порта.
Один порт для всего
Помимо питания и передачи данных, USB Type-C поддерживает широкий спектр различных режимов и стандартов, позиционируя его как универсальное решение для ряда технологий.Поддерживается ряд аудио- и видеорежимов, при этом разъем может использоваться вместо 3,5-мм разъема для наушников и кабеля HDMI.
Для аудио: разъем поддерживает цифровое аудио в соответствии со спецификацией USB Audio Class, последней из которых является версия 3.0. Аналоговые гарнитуры также поддерживаются через разъем через режим аксессуаров аудиоадаптера, в котором контакты SBU и CC порта используются для левого, правого и микрофонного подключения. Благодаря сквозному разъему устройства также можно заряжать мощностью 5 В / 500 мА.
USB-C также поддерживает стандарты аудио и видео через разъем.
Видео через разъем может быть разных форм, включая стандарты HDMI, superMHL и DisplayPort. Они включаются через альтернативный режим, который освобождает SBU и выводы высокоскоростных данных для использования с другими стандартами. Режим HDMI Alt доступен через кабель-конвертер, обеспечивая разрешение до 4K, объемный звук и даже воспроизведение 3D-контента.
Display Port через USB-C поддерживается как USB 2.0, 3.1 и Thunderbolt, обеспечивающие воспроизведение HDR до 4K 60 Гц, 24 бит, максимальное разрешение 8K и многоканальный звук. Наконец, superMHL снова работает со скоростями USB 2.0 и 3.1 через разъем Type-C, с разрешениями 4K и 8K со скоростью до 60 кадров в секунду, поддерживаемой при достаточно быстрых настройках. Включен объемный звук Dolby Atmos и обратная совместимость с существующими спецификациями MHL.
Однако все эти режимы также требуют дополнительной аппаратной и программной поддержки за портом, поэтому проверка совместимости вашего устройства является обязательной.
Я все время слышу USB C в другом месте, что это?
Хотя USB Type-C является официальным названием стандарта, массовое использование часто сводится только к USB C. Во многих статьях об Android Authority и в Интернете вы, вероятно, услышите и то, и другое. Опять же, ни один способ не ошибается, хотя USB Type-C на технически точнее на .
Заключение
Как видно из всего вышеперечисленного, USB Type-C представляет собой сложный разъем, причем не только по своей физической конструкции.Стандарт обеспечивает более широкий диапазон возможных реализаций, чем когда-либо прежде, от более высоких скоростей передачи данных и мощности до дополнительных дополнительных мультимедийных функций.
Это 2021 год, а USB-C по-прежнему беспорядок
Несмотря на то, что такой широкий набор опций является частью привлекательности стандарта, это также самый сложный соединитель для понимания потребителей. Один разъем с множеством функций звучит великолепно, но из-за необязательной поддержки невозможно определить, на что способен порт или кабель, просто взглянув на него.Уровень исследований, необходимых потребителям, чтобы убедиться, что они покупают правильные продукты и кабели USB Type-C, выше, чем у его предшественников, и это не очень хорошо.
USB Type-C — это гораздо больше, чем просто двусторонний разъем, но, как ни странно, возможно, именно эта особенность делает кабель настолько привлекательным для портативной бытовой электроники.
USB-C в 2021 году: почему до сих пор беспорядок
Примечание редактора: Это обновленная версия статьи, опубликованной в 2018, 2019 и 2020 годах.
USB-C позиционируется как решение для всех наших будущих потребностей в кабелях, объединяющее питание и доставку данных с возможностью подключения дисплея и звука. Начало эпохи универсального кабеля. Несмотря на то, что в современные смартфоны по умолчанию входит разъем USB-C, стандарт, к сожалению, не оправдал своих обещаний.
Читать дальше: Какие наушники USB-C самые лучшие?
Даже самая, казалось бы, основная функция USB-C — питание устройств — по-прежнему связана с проблемами совместимости, противоречивыми патентованными стандартами и общим отсутствием информации о потребителях для принятия решений о покупке.Скорость передачи данных, доступная через USB-C, также становится все более запутанной. Проблема в том, что функции, поддерживаемые различными устройствами USB-C, не всегда ясны, но определяющий принцип стандарта USB-C заставляет потребителей думать, что все должно просто работать.
Что изменилось за последние четыре года?
Сейчас мы четвертый раз в год обновляем эту статью, так что давайте быстро оглянемся на то, как все изменилось и даже несколько улучшилось за это время. Особенно за последние двенадцать месяцев.
USB Power Delivery (PD) стал почти универсальным стандартом зарядки как для смартфонов, так и для ноутбуков. Даже телефоны, которые полагаются на запатентованную технологию быстрой зарядки, в основном приняли эту технологию. Это означает, что теперь вы можете быстро заряжать большинство гаджетов с помощью разъемов и кабелей USB-C — USB-C. К сожалению, как мы увидим в этой статье, способы зарядки через USB-C по-прежнему остаются далеко не понятными для большинства потребителей. В частности, с добавлением USB PD PSS.
В портативных компьютерах портов USB-C становится все больше, чем старых разъемов USB-A. Хотя возможности (такие как зарядка, отображение и звук) этих портов UBS-C по-прежнему сильно различаются от ноутбука к ноутбуку. В целом дела обстоят лучше, но с USB-C по-прежнему не все в порядке.
Тем не менее, постоянный пример проблем совместимости с USB-C: скорость зарядки
Роберт Триггс / Android Authority
Стандарт USB-C в его нынешней форме вызывает очень частое разочарование.Перемещение телефонов между разными зарядными устройствами, даже с одинаковыми номиналами тока и напряжения, часто не обеспечивает одинаковой скорости зарядки. Кроме того, выбор стороннего кабеля USB-C для замены зачастую слишком короткого кабеля из комплекта поставки может привести к потере возможностей быстрой зарядки. Также можно выбрать адаптер питания USB-C стороннего производителя, который поддерживает Quick Charge или USB Power Delivery от Qualcomm, а не один из многочисленных проприетарных стандартов.
Мы много раз тестировали это в прошлом и обнаружили, что телефоны USB-C от популярных брендов, включая Samsung, Huawei, LG, Google и OnePlus, замедляют скорость зарядки, когда вы начинаете смешивать и подбирать кабели и зарядные устройства.Использование старого зарядного устройства с новым телефоном может стать проблемой. Проблема, которая усугубляется серией iPhone 12 от Apple и Galaxy S21 от Samsung, которые не поставляются с зарядными устройствами в штучной упаковке.
Подробнее о USB-C: Как на самом деле работает быстрая зарядка
На приведенном ниже графике показано, как сочетание и согласование кабелей и зарядных устройств резко снижает скорость зарядки через USB по сравнению с кабелем и зарядным устройством, входящими в комплект поставки. Вывод заключается в том, что скорость зарядки через USB-C сильно различается от телефона к телефону.
Хотя основные проблемы совместимости все чаще ограничиваются более старыми соединениями USB-A и USB-C, которые используются по более старым или проприетарным стандартам. По большей части смартфоны USB-C, подключенные к разъемам USB-C Power Delivery, обеспечивают несколько более высокую скорость зарядки, чем базовая. Хотя это все еще не гарантировано.
Например, Oppo Find X3 Pro 2021 года отказывается от быстрой зарядки с чем-либо, кроме зарядных устройств Oppo SuperVooc. Но это редкость. Несмотря на то, что большинство телефонов работают правильно, определить, какую именно скорость вы получите, с первого взгляда практически невозможно.
Проблема усложняется принятием стандарта USB Power Delivery Programmable Power Supply (USB PD PPS). Samsung был первым крупным брендом, принявшим этот стандарт, и это единственный способ заряжать серию Samsung Galaxy S21 на максимальной скорости 25 Вт. Хотя стандарт обратно совместим с USB Power Delivery, на графике ниже показано, что зарядные устройства USB PD обеспечивают меньшую скорость.
USB PD PSS — это ключевой шаг для универсальной быстрой зарядки, так как его гибкое напряжение зарядки важно для максимальной эффективности зарядки аккумулятора.Но это произошло как раз в неподходящее время и подрывает ту небольшую сплоченность, которая возникла в экосистеме зарядки за последние несколько лет. В конечном итоге тонкая разница между USB PD и USB PD PSS — еще одна головная боль для потребителей.
USB PD PSS добавляет еще один уровень путаницы в решения потребителей о покупке.
В целом отрасль движется в правильном направлении. USB Power Delivery постепенно решает проблему фрагментации, хотя проприетарные стандарты остаются обычным явлением на рынке смартфонов.Особенно в том, что касается китайских брендов. Путаница в отношении варианта PPS должна утихнуть, поскольку в ближайшие месяцы и годы поддержка отрасли улучшится. Но в целом с зарядкой все равно что-то не так.
USB Power Delivery — более широкая картина
Robert Triggs / Android Authority
USB Power Delivery стала стандартом де-факто для мобильной зарядки, совместимость которого также была расширена в последней версии Qualcomm Quick Charge. Несмотря на то, что проприетарные стандарты быстрой зарядки по-прежнему очень распространены, аксессуары сторонних производителей теперь в основном имеют спецификации USB Power Delivery.Это помогает упростить покупку аксессуаров.
Однако недостатком является то, что до сих пор далеко не ясно, какую скорость зарядки вы получите от любого зарядного устройства или телефона. См. Результаты тестирования аксессуаров Samsung Galaxy S21 выше в качестве идеального примера.
Подробнее: Это лучшее зарядное устройство для Samsung Galaxy S21, которое вы можете купить.
USB PD PSS может потреблять 25 Вт и даже 45 Вт на поддерживаемых устройствах, но при подключении того же телефона к разъему USB Power Delivery скорость обычно составляет около 15 Вт.Аналогичным образом, устройства Quick Charge 3.0 часто имеют мощность от 9 до 18 Вт. Но еще хуже то, что возможности с другими стандартами редко четко указываются производителями, поэтому нет информации, чего на самом деле ожидать от того или иного разъема или аксессуара.
Поддержка быстрой зарядки прекратилась, но теперь USB Power Delivery широко поддерживает быструю зарядку.
Если вы ищете пример правильной зарядки, серия OnePlus 9 — отличный пример. Несмотря на поддержку фирменной быстрой зарядки 65 Вт, телефон по-прежнему будет заряжаться довольно быстро, потребляя 25 Вт от разъемов USB Power Delivery.Точно так же зарядное устройство OnePlus Warp Charge 65T поддерживает USB Power Delivery и его вариант с программируемым блоком питания и может обеспечивать до 45 Вт мощности для совместимых ноутбуков и других смартфонов. Это очень хорошее зарядное устройство для всех ваших других устройств USB-C, и другие бренды должны стремиться имитировать эту настройку.
Связано: Лучшие кабели USB-C, которые можно купить.
В конечном счете, все еще очень мало согласованности в скорости зарядки смартфонов, и для потребителей нет простого способа узнать, будет ли или насколько хорошо телефон будет заряжаться от любого данного разъема.Это становится еще менее очевидным, когда продукты начинают использовать возможности двунаправленной зарядки, такие как зарядка телефона от USB-порта ноутбука.
Больше, чем просто зарядка: скорость USB-C для данных
Зарядка все еще слишком сложна, как и скорость передачи данных. USB-C поддерживает скорости 2.x, 3.x и Thunderbolt для некоторых портов, что достаточно сбивает с толку. Однако кабели также должны иметь специальные характеристики для соответствия требованиям к более высокой скорости.
Введение USB 3.2 и его нелепый брендинг Gen 1, Gen 2 и Gen2x2 создали еще одно препятствие для тех, кто пытается разобраться во все более сложной схеме именования. Спустя всего несколько дней анонс USB 4 лишил всех остальных понимания как потребителей, так и разработчиков. USB 4 утверждает, что «минимизирует путаницу для конечного пользователя», поскольку требует наличия разъема USB-C и поддержки USB PD, но по-прежнему предлагает запутанный набор дополнительных функций, таких как Thunderbolt 3, только на некоторых устройствах. В конечном итоге не все будущие порты USB-C будут USB 4, поэтому вряд ли это решит проблему.
Невозможно определить, поддерживает ли кабель USB-C сильноточную зарядку или скорость передачи данных 4.0, просто взглянув на него.
Схема именования данных USB, несомненно, беспорядочная. Мы надеемся, что приведенная ниже таблица поможет разобраться в том, что предлагает вам каждая спецификация.
| Поколение | Спецификация | Дополнительный потребительский бренд | Dataspeed |
|---|---|---|---|
Поколение: USB 1.x | Спецификация: USB 1.0 | Опциональная торговая марка для потребителей: Full Speed USB | Скорость передачи данных: 12 Мбит / с |
Поколение: | Спецификация: USB 1.0 | Низкая маркировка Скорость USB | Скорость передачи данных: 1,5 Мбит / с |
Поколение: | Спецификация: USB 1.1 | Опциональная торговая марка для потребителей: Full Speed USB696 9024 12227 Мбит / с | Мбит / с |
Поколение: USB 2.x | Спецификация: USB 2.0 | Дополнительный потребительский бренд: Высокоскоростной USB | Скорость передачи данных: 480 Мбит / с |
Поколение: USB 3.x42 Спецификация42 : USB 3.0 | Дополнительная торговая марка: SuperSpeed USB | Скорость передачи данных: 5 Гбит / с | |
Поколение: | Спецификация: USB 3.1 | Дополнительный потребительский бренд: Superspeed USB + | Скорость передачи данных: 10 Гбит / с |
| Поколение : USB 3.2 | Спецификация: USB 3.22 Gen 1Потребительский брендинг : SuperSpeed USB 5 Гбит / с | Скорость передачи данных: 5 Гбит / с | |
Поколение: | Спецификация: USB 3.2 Gen 2 | Опциональная торговая марка: SuperSpeed USB 10 Гбит / с | Скорость передачи данных: 10 Гбит / с |
Поколение: | Поколение: 2 | Gen 2 Опционально: 2 9222 USB 3.2 Потребительский бренд: SuperSpeed USB 20 Гбит / с | Скорость передачи данных: 20 Гбит / с |
Поколение: USB 4 | Спецификация: USB 4.0 | Дополнительный потребительский бренд: | Скорость передачи данных: 40 Гбит / с (Thunderbolt 3) |
Устройства и кабели также проблематичны, когда дело доходит до поддержки «альтернативных режимов» и других протоколов. Они подпадают под спецификацию USB-C, а не под спецификацию скорости передачи данных порта. К ним относятся DisplayPort, MHL, HDMI, Ethernet и аудиофункции, предоставляемые через разъем, все из которых зависят от подключенных устройств и кабелей для их поддержки.Это не является обязательной частью спецификации порта, поскольку возможности и потребности явно различаются от устройства к устройству. USB 4, например, предоставляет поддержку данных DisplayPort 4.1a и PCI Express, но вам это не нужно для аккумуляторной батареи.
Проблема в том, что определенные функциональные возможности, которые пользователь может ожидать от продукта, не обязательно предоставляются. Потребители могут предположить, что HDMI или Ethernet поддерживаются через порт USB-C, если на ноутбуке отсутствуют обычные порты, но это может быть не так.Еще более досадно то, что функциональность может быть ограничена только определенными портами Type-C на устройстве. У вас может быть 3 порта, но только один, который предлагает нужные вам функции.
USB-C поддерживает множество функций, но не каждый порт поддерживает все. USB 4 делает слишком мало, чтобы помочь.
USB-C делает функциональность более непрозрачной, а не менее. Он утверждает, что делает все, но все же нет гарантии, что продукт действительно будет работать с какой-либо из этих функций.USB 4 может помочь унифицировать совместимость некоторых функций, но я сомневаюсь, что это поможет положить конец путанице, пока USB-C 3.1 и более старые порты все еще существуют. Огромный спектр устаревших устройств и оставшиеся дополнительные стандарты означают, что возможности порта USB-C остаются неизвестными с первого взгляда. Даже когда доступна более подробная информация и порты правильно помечены соответствующей торговой маркой, создание голов и хвостов о различных режимах и жаргоне может оказаться большим количеством информации, которую кто-то может переварить, когда все, что им нужно, это то, что работает.
Протестировано: У серии Google Pixel странная проблема с передачей данных через USB-C
Нехватка портов — меньшая проблема.
Это подводит нас к самой большой проблеме, связанной с реверсивным портом USB, по крайней мере, со смартфонами: их не хватает на устройствах. Один порт для звука и питания уже оказывается проблематичным для мобильных телефонов, и потребители тянутся за ключами и концентраторами, чтобы решить эту проблему за свое неудобство. Хотя быстрый переход к аудио через Bluetooth делает это менее серьезной проблемой для некоторых потребителей.
Тем не менее, это открывает целый новый мир проблем совместимости, например, поддерживает ли ваш концентратор или ключ тот же метод зарядки или стандарт для двунаправленного питания, или если данные все еще могут передаваться на другое устройство.
Методом проб и ошибок часто бывает единственный способ выяснить, что поддерживает порт USB-C.
К счастью, новейшие ноутбуки на рынке теперь имеют более одного порта USB-C. Ноутбуки более высокого класса также все чаще поддерживают отображение, звук и другие функции через порты USB-C.Хотя это необязательно. Внедрение этих расширенных функций стоит недешево, поэтому ноутбуки часто оснащены только парой усовершенствованных портов USB-C, а это означает, что срок службы ключа по-прежнему является проблемой для пользователей, использующих множество аксессуаров.
Прошло несколько лет, но ноутбуки, наконец, используют USB-C не только для питания, но и для множества других функций, которые поддерживает порт. По крайней мере, на рынке high-end USB-C начинает оправдывать первоначальные ожидания.
Почему проблемы с совместимостью?
Совместимость кабелей, возможно, самая неприятная из проблем USB-C, проистекает из устаревшей поддержки более медленных устройств и внедрения более высокоскоростных вариантов использования, таких как видеоданные.USB 2.0 имеет только четырехконтактные разъемы для передачи данных и питания, а кабели 3.0 увеличивают их количество до восьми. Таким образом, кабели USB-C — A, которые обычно используются для зарядки, могут быть версий 2.0, 3.0 и 3.1, что влияет на объем данных и мощность, с которыми они могут справиться. USB Power Delivery имеет обратную совместимость и поэтому является лучшим вариантом для зарядки устройств с использованием старых типов кабелей и скоростей, но преобладание проприетарных стандартов означает, что потребители редко действительно знают, что они получают.
Качество, номинал и длина кабеля влияют на функции, доступные через порт USB-C.Некоторые кабели даже нарушают стандарт!
Качество кабеля также играет важную роль, поскольку некоторые стандарты зарядки определяют, сколько энергии может выдержать кабель, и устанавливают соответствующую скорость зарядки. В нашем предыдущем примере технология Huawei требует 5А для зарядки на полной скорости, но это нарушает спецификации, и поэтому кабель не работает с телефонами Google Pixel. Вот почему более длинные кабели от сторонних производителей не всегда обеспечивают такую же скорость, как меньшие, поставляемые с телефоном.
Если это было недостаточно сложно, внедрение высокоскоростной передачи данных и видео в реальном времени создало новые проблемы. Очень быстрые сигналы страдают от затухания и дрожания тактовой частоты при передаче на большие расстояния, что означает, что данные могут быть потеряны по пути. Чтобы решить эту проблему, кабели также могут быть пассивными или активными. Активные кабели включают в себя передатчики для восстановления амплитуды сигнала и предотвращения потери качества сигнала на больших расстояниях. Для очень длинных кабелей, используемых для очень высоких скоростей передачи данных (таких как отправка видео 4K 60 кадров в секунду или данных через Thunderbolt), требуются активные компоненты, в то время как для базовой зарядки и передачи данных можно использовать стандартный пассивный кабель длиной менее двух метров.
DisplayPort, MHL, HMDI и Thunderbolt поддерживаются через пассивные кабели USB Type-C на расстоянии менее двух метров, если они имеют логотип «трезубец» SuperSpeed USB, или менее одного метра для кабелей с маркировкой SuperSpeed +. Для дальних расстояний потребуются активные кабели, и вам нужно будет искать логотип Thunderbolt, если вам нужна скорость 40 Гбит / с. Пассивные переходные кабели для других типов USB не поддерживают ни один из этих режимов.
В этой таблице показано, какие протоколы альтернативного режима поддерживаются и какими типами кабелей.
Проблемы совместимости функций также связаны с данным портом и устройством, которые можно настроить для широкого выбора скорости зарядки, устаревших стандартов и альтернативных режимов. USB-C — более сложный порт, чем его предшественники, требующий значительно большего количества программного и аппаратного ввода для правильной работы.
Отправной точкой для продуктов USB-C является протокол Power Delivery. Речь идет не только о зарядке, но и о том, как порт сообщает о поддержке дополнительных функций, таких как HDMI и DisplayPort, с помощью дополнительных контактов разъема.Все альтернативные режимы используют структурированное сообщение поставщика электроэнергии (VDM) для обнаружения, настройки, входа или выхода из этих режимов. Суть в том, что если ваше устройство не поддерживает Power Delivery, оно также не будет поддерживать ни одну из этих функций. К сожалению, схема Power Delivery сложнее и дороже, чем схема barebone-системы, и сложность увеличивается с увеличением количества портов.
Аудио USB-C практически не работает, так как Bluetooth берет верх.
Даже в этом случае это не означает, что каждый порт или устройство Power Delivery будут поддерживать все функции.Производители устройств должны включить необходимые мультиплексоры и другие ИС вместе с компонентами подачи питания и обычными портами для поддержки Ethernet, отображения и других альтернативных режимов. На приведенной ниже диаграмме показаны лишь некоторые из различных блоков компонентов, необходимых для расширения набора функций всего лишь одного порта USB-C.
Это одна из множества возможных конфигураций для поддержки некоторых расширенных функций USB Type-C.
Схема порта усложняется только тогда, когда продукты хотят направлять и управлять несколькими сигналами, такими как видео или аудио, на несколько портов USB.Маршрутизация сигналов становится все более сложной и дорогостоящей, поэтому производители ограничивают функциональность только одним или двумя портами
Даже для подачи питания требуется сложная схема с USB-C, чтобы учесть тип реверсивного разъема, диапазон вариантов питания и выбор между восходящим, нисходящим и двунаправленным портом зарядки и опциями передачи данных. Чтобы сократить расходы и сложность, не все порты USB-C на ноутбуке или ПК имеют все необходимое. USB 4 призван помочь, требуя некоторых функций, но это вряд ли поможет, если устройства сочетают и соответствуют новым и старым стандартам, чтобы сэкономить на затратах и сложности.
USB-C останется беспорядком
USB-C, несомненно, погубила его сложность. Хотя идея одного кабеля для поддержки всего кажется очень полезной, в реальности быстро превратилась в запутанную комбинацию проприетарных продуктов и продуктов, соответствующих спецификациям, разного качества и возможностей кабелей, а также непрозрачной поддержки функций. В результате получается стандарт, который выглядит простым в использовании, но быстро приводит к разочарованию потребителей, поскольку нет четкого указания, почему определенные кабели и функции не работают на разных устройствах.
К счастью, ноутбуки высокого класса все больше используют весь потенциал спецификации USB-C. Смартфоны в целом приняли единый стандарт зарядки, но в большинстве случаев ситуация все еще далека от простой.
Не все порты или кабели USB-C одинаковы. Несмотря на усилия по унификации, USB 4 не может решить проблему совместимости.
USB 4 — это смешанная попытка унифицировать порт USB-C, и она определенно не может решить проблему самостоятельно.Лучшая маркировка может помочь потребителям определить, какие кабели и продукты поддерживают какие функции — до сих пор схемы наименования и логотипы были довольно неприятными для случайного взгляда. Обязательная окраска кабеля и портов, как это было в случае с портами USB 3.0, может помочь, но это своего рода поражение всей цели этого универсального решения. Необходим еще более строгий стандарт, который поможет потребителям понять, что такое совместимость.
Связано: Почему телефоны до сих пор поставляются с ужасной скоростью проводной зарядки?
К сожалению, экосистема USB-C в 2021 году будет такой же запутанной, как и в 2018 году, когда я впервые рассмотрел этот вопрос.Анонс USB PD PSS, USB 3.2 и USB 4 делает порт USB-C более сложным, не давая конечному пользователю четкой информации о том, что поддерживается. Хотя рост поддержки USB Power Delivery является хорошим знаком, внедрение PPS уже подорвало любые надежды на то, что отрасль может вскоре объединиться вокруг единого стандарта зарядки. Спецификации USB меняются каждый год, поэтому потребители не могут успевать за ними.
Ищете еще какой-нибудь анализ на основе данных, чтобы вникнуть в зубы? Ознакомьтесь с некоторыми из наших тестовых материалов ниже:
USB 3.1, USB Type-C и USB 3.0 В чем разница?
Если вы интересовались миром USB, возможно, вы слышали о USB 3.1 / 3.2 и USB Type-C. Но какая разница? Какой вам нужен? И чем они отличаются от предыдущих типов, таких как USB 3.0 или даже 2.0? Давайте разберемся.
Что такое USB Type-C?
За прошедшие годы соединение USB приняло разные формы. Наиболее знакомый вам прямоугольный порт называется USB Type-A.Блочный, почти квадратный порт, используемый во многих крупных периферийных устройствах, таких как принтеры, — это порт USB Type-B. Добавьте в список микро- и мини-версии, которые обычно используются с телефонами / планшетами каждого из них, и внезапно вы получите полдюжины типов подключения и рецепт путаницы. Вот диаграмма:
Но теперь Type-C здесь, чтобы спасти положение. USB Type-C — это описание самого подключения к порту. Его форм-фактор — маленький, компактный, он заменяет стандартные разъемы USB Type-A и B, а также множество портов micro и mini USB.По сути, это один тип USB-подключения, чтобы управлять всеми ними. И, что самое главное, он двусторонний, так что дни, когда нужно было трижды перевернуть USB-кабель, прежде чем правильно его вставить, могут быть наконец сочтены. В ближайшие несколько лет USB Type-C станет универсальным портом для всех устройств, включая настольные, портативные и мобильные. Если вы недавно купили новый компьютер, вероятно, у вас есть хотя бы один порт USB C.
Следует отметить одно, потому что объявления о подключении Type-C идут рука об руку с USB 3.1 / 3.2, многие люди предполагают, что они такие же, или, по крайней мере, что весь Type-C работает на более быстрой спецификации. Это не тот случай. Помните, что Type-C — это тип подключения, и на самом деле он может работать с меньшими характеристиками — даже с USB 2.0 — поэтому не думайте, что вы получите все эти качества 3.1 или 3.2 только потому, что видите этот крошечный обратимый порт.
Что такое USB 3.1?
USB Type-A и USB Type C бок о бок в гармонииUSB 3.1 (также известный как USB 3.1 / gen 1 и USB 3.1 / gen 2) является преемником USB 3.0. USB 3.1 / gen 2, который можно отличить по ярко-бирюзовому порту, удваивает скорость передачи данных с 3.0 до колоссальных 10 Гбит / с. USB Power Delivery 2.0 также делает большой шаг вперед с мощностью до 100 Вт. И, как и предыдущие версии USB, он полностью обратно совместим со своими предшественниками.
Когда используется соединение Type-C, для 3.1 все становится действительно интересным. 100 Вт PD v2.0 достаточно для питания и зарядки полноразмерных ноутбуков, а это означает, что вскоре фирменный порт переменного тока может быть заменен этой универсальной альтернативой.Благодаря 4 линиям передачи данных USB 3.1 Type-C может даже передавать видеосигналы DisplayPort и HDMI, что еще больше увеличивает его повсеместность. Некоторые порты типа C могут даже выполнять двойную функцию в качестве портов Thunderbolt 3. Опять же, один порт, чтобы управлять ими всеми.
А как насчет USB 3.2 ?!
Следом за USB 3.1 следует USB 3.2 с еще более быстрой передачей данных. Чтобы усугубить путаницу, эта версия бывает нескольких типов — Gen 1, Gen 2, Gen 2 × 2, и все они имеют разные характеристики. Мы перейдем через USB 3.2 подробно в следующем посте, посвященном только ему.
Так что это значит?
Если вы покупаете новый настольный компьютер, ноутбук или мобильное устройство, вы, вероятно, встретите USB Type-C практически повсюду. Сейчас он становится основным продуктом большинства ноутбуков и многофункциональных материнских плат для настольных ПК. Полная интеграция находится на подходе, но все равно потребуется время. Подобные изменения не происходят в одночасье, особенно со всеми устройствами Type-A.
Если вы готовы опробовать USB 3.1, ознакомьтесь с нашими Raptor Signature Edition, Z95 и Z55. Если вы покупаете ноутбук, вам определенно стоит обратить внимание на наши Vector 14 или Raptor T15. Как всегда, вы можете позвонить нам по телефону 804-419-0900 для получения помощи.
Примечание. Этот пост был первоначально опубликован в 2015 году и отредактирован с целью включения последней информации.
Следующие две вкладки изменяют содержимое ниже.
