Степень защиты ipx5: Что такое степень защиты IPX5 для светильника, где можно использовать?

Стандарты защиты

Международный знак защиты IP — маркировка степени защиты оболочки электрооборудования, где первая цифра означает уровень защиты от попадания твердых предметов, вторая от попадания пыли и воды.

IP 0x		Нет защиты		IP x0		Нет защиты
IP 1x		Защита от проникновения предметов > 52,5 мм		IP x1		Защита от вертикально падающих капель воды
IP 2x		Защита от проникновения предметов > 12,5 мм		IP x2		Защита от падающих капель воды, с углом отклонения до 15 градусов
IP 3x		Защита от проникновения предметов > 2,5 мм		IP x3		Защита от падающих капель воды, с углом отклонения до 60 градусов
IP 4x		Защита от проникновения предметов > 1 мм		IP x4		Защита от водяных брызг в любом направлении
IP 5x		Частичная защита от пыли (не проникает в количестве, мешающем работе устройства)		IP x5		Защита от водяных струй в любом направлении
IP 6x		Полная защита от пыли (пыленепроницаемость)		IP x6		Защита от водяных потоков или сильных струй
				IP x7		Защита при частичном (или кратковременном) погружении в воду
				IP x8		Защита при полном (или длительном) погружении в воду

MIL-STD 810 (Military Standard) — американский военный стандарт, регламентирующий уровень защиты оборудования от различных внешних воздействий:

• Механический удар.
• Встряска.
• Вибрация (в т. ч. в транспортном средстве).
• Влажность от 0°С до 95°С.
• Солнечное излучение 50°С.
• Песок и пыль, скорость ветра 8,9 м/с.
• Рабочая температура -20°С до +60°С.
• Температура хранения — 40°С до+75°С.

Новости — Полное руководство по водонепроницаемости IP

Полное руководство по водонепроницаемости IP — IP44, IP54, IP55, IP65, IP66, IPX4, IPX5, IPX7

Возможно, вы встречали продукты с маркировкой на них или на упаковке, например IP44, IP54, IP55 или другие подобные. Но знаете ли вы, что это значит? Ну, это международный код, который представляет уровень защиты продукта от проникновения твердых предметов и жидкостей. В этой статье мы объясним, что означает IP, как читать этот код, а также подробно объясним различные уровни защиты.

Проверка IP-рейтинга Хотите знать, что означает рейтинг IP вашего продукта? Используйте эту программу проверки, и она покажет уровень защиты.

IP

Изделие со степенью защиты IP00 не защищено от твердых предметов и не защищено от жидкостей.

Что означает рейтинг IP? Рейтинг IP означает рейтинг защиты от проникновения (также известный как международная маркировка защиты), который представляет собой код, который производитель должен указать, чтобы клиент знал, защищен ли продукт от проникновения твердых или жидких частиц. Числовой рейтинг помогает людям лучше заботиться о покупаемых товарах и знать, как их хранить в надлежащих условиях. Большинство производителей электроники указывают сложные детали, связанные с их продуктами, но рейтинг IP было бы намного легче понять, если бы люди были проинформированы об этом. IP-код — это прозрачный инструмент, который может помочь любому покупать товары лучшего качества, не поддаваясь на жаргонизмы и нечеткие спецификации. Защита от проникновения — это признанный во всем мире стандартный рейтинг, который может использовать каждый, независимо от своего местоположения.

Эти стандарты электротехники созданы для того, чтобы люди знали, какими возможностями обладает корпус продукта, от воды до защиты твердых предметов. Код выглядит следующим образом: сокращенная версия защиты от проникновения, то есть IP, за которой следуют две цифры или буква X. Первая цифра представляет сопротивление объекта твердым предметам, а вторая представляет защиту, предлагаемую от жидкостей. Буква X означает, что продукт не тестировался для соответствующей категории (твердые или жидкие). Защита твердых объектов Защита электронного продукта от твердотельных объектов означает доступ к опасным частям внутри продукта. Рейтинг идет от 0 до 6, где 0 означает отсутствие защиты. Если продукт имеет защиту от твердых предметов от 1 до 4, он защищен от элементов, размер которых превышает 1 мм, от рук и пальцев до небольших инструментов или проводов. Рекомендуется минимальная защита по стандарту IP3X. Для защиты от частиц пыли продукт должен соответствовать как минимум стандарту IP5X. Проникновение пыли является основной причиной повреждения электроники, поэтому, если продукт предназначен для использования в пыльных местах, степень защиты IP6X, обеспечивающая максимальную защиту, должна быть плюсом.

Это также называется защитой от вторжений. Крайне важно выбрать наиболее подходящий IP-рейтинг для электронного продукта, так как это влияет на устойчивость продукта к контакту с заряженным электричеством, что может привести к его повреждению со временем. Электронные компоненты, покрытые тонкими полимерными пленками, намного дольше выдерживают воздействие пыли.

• 0 — Нет гарантии защиты
• 1 — Гарантированная защита от твердых предметов размером более 50 мм (например, рук).
• 2 — Гарантированная защита от твердых предметов размером более 12,5 мм (например, пальцев).
• 3 — Гарантированная защита от твердых предметов размером более 2,5 мм (например, проводов).
• 4 — Гарантированная защита от твердых предметов размером более 1 мм (например, инструментов и небольших проводов).
• 5 — Защищено от пыли, которая может помешать нормальной работе продукта, но не полностью пыленепроницаема. Полная защита от твердых предметов.
• 6 — Полная пыленепроницаемость и полная защита от твердых предметов.

Защита от проникновения жидкостей То же самое и с жидкостями. Защита от проникновения жидкостей также известна как защита от влаги, и значения могут быть от 0 до 8. Недавно к коду защиты от проникновения было добавлено дополнительно 9K. Как и в случае, упомянутом выше, 0 означает, что продукт никаким образом не защищен от проникновения жидких частиц внутрь корпуса. Водонепроницаемые изделия не обязательно будут сопротивляться длительному пребыванию под водой. Воздействия небольшого количества воды достаточно, чтобы повредить продукт с низким рейтингом IP. Возможно, вы встречали продукты с рейтингом IPX4, IPX5 или даже IPX7. Как упоминалось ранее, первая цифра обозначает защиту твердых предметов, но очень часто производители не проверяют свою продукцию на проникновение пыли. Вот почему первая цифра просто заменяется на X. Но это не означает, что продукт не защищен от пыли. Если он имеет достаточно хорошую защиту от воды, он, вероятно, будет защищен и от пыли.

Наконец, значение 9K относится к продуктам, которые можно очищать с помощью пара и которые поддерживают воздействие водяных струй под высоким давлением, независимо от их направления. Как упоминалось ранее, для продукта, который указан как IPXX, не проводилось никаких тестов, чтобы выяснить, являются ли продукты водо- и пыленепроницаемыми или нет. Важно понимать, что рейтинг ХХ не означает, что продукт вообще не защищен. Перед помещением электронного устройства в особые условия обязательно связаться с производителем и обязательно прочитать руководство пользователя.

• 0 — Нет гарантии защиты.
• 1 — Защита от вертикальных капель воды.
• 2 — Защита от вертикальных капель воды при наклоне изделия до 15 ° от нормального положения.
• 3 — Защита от прямых брызг воды под любым углом до 60 °.
• 4 — Защита от брызг воды под любым углом.
• 5 — Защита от водяных струй, выходящих из сопла (6,3 мм) под любым углом.
• 6 — Защита от мощных водяных струй, исходящих из сопла (12,5 мм) под любым углом.
• 7 — Гарантированная защита от погружения в воду на глубину от 15 см до 1 метра максимум на 30 минут.
• 8 — Защита от длительного погружения в воду на глубину более 1 метра.
• 9K — Гарантированная защита от воздействия струй воды под высоким давлением и очистки паром.

Значение некоторых общих рейтингов IP

IP44 ——  Продукт со степенью защиты IP44 означает, что он защищен от твердых предметов размером более 1 мм и брызг воды со всех сторон.

IP54 ——  Продукт со степенью защиты IP54 защищен от проникновения пыли, достаточной для предотвращения нормальной работы продукта, но он не пыленепроницаемый. Изделие полностью защищено от твердых предметов и брызг воды под любым углом.

IP55 ——  Изделие со степенью защиты IP55 защищено от проникновения пыли, которая может быть вредной для нормальной работы изделия, но не является полностью пыленепроницаемой. Он защищен от твердых предметов и водяных струй, выбрасываемых соплом (6,3 мм) с любого направления.

IP65 ——  Если на продукте написано IP65, это означает, что он полностью пыленепроницаем и защищен от твердых предметов. Кроме того, он защищен от водяных струй, выбрасываемых соплом (6,3 мм) под любым углом.

IP66 ——  Рейтинг IP66 означает, что продукт полностью защищен от пыли и твердых предметов. Кроме того, изделие защищено от мощных водяных струй, исходящих из сопла (12,5 мм) с любого направления.

IPX4 ——  Изделие со степенью защиты IPX4 защищено от брызг воды под любым углом.

IPX5 ——  Изделие со степенью защиты IPX5 защищено от водяных струй, исходящих из сопла (6,3 мм) с любого направления.

IPX7 ——  Рейтинг IPX7 означает, что изделие можно погружать в воду максимум на 30 минут на глубину от 15 см до 1 м.

---

Время публикации: сен-10-2020

Степени защиты, обеспечиваемые оболочками (IP)

выписка из стандарта ГОСТ 14245-96 / PN-92/E-08106 / EN 60 529 / IEC 529)

Степень защиты, обеспечиваемая оболочкой, указывается кодом IP следующим образом: ПРИМЕЧАНИЕ: — По второй характеристической цифре могут использоваться следующие буквы (при необходимости): дополнительная буква ( определяет степень защиты от доступа к опасным частям ) , а также вспомогательная буква (вспомогательная информация). Способ применения букв описывается в стандарте. — При отсуствии необходимости в нормировании характеристической цифры ее следует заменять на букву Х (либо ХХ, если опущены две цифры). Дополнительные и(или) вспомогательные буквы опускаются без замены.

Защита от доступа к опасным частям и от внешних твердых предметов (первая цифра характеристики)

Первая цифра указывает, что оболочка обеспечивает:
— защиту людей от доступа к опасным частям, предотвращая либо ограничивая проникновение какой-либо части человеческого тела или предмета, находящегося в руках у человека;
— и в то же время защиту оборудования, находящегося внутри оболочки, от проникновения внешних твердых предметов.

Однако не обязательно проводить испытания на установление соответствия оболочки какой либо из более низких степеней защиты, если очевидно, что результаты таких испытаний будут заведомо удовлетворительными.

Степени защиты людей от доступа к опасным частям:

Первая цифра кода IP-xx	Краткое описание	Определение
0	Нет защиты	—
1	Защищено от доступа к опасным частям тыльной стороной руки	Щуп доступности — сфера диаметром 50 мм — должен оставаться на достаточном расстоянии от опасных частей.
2	Защищено от доступа к опасным частям пальцем	Испытательный шарнирный палец диаметром 12 мм и длиной 80 мм должен оставаться на достаточном расстоянии от опасных частей.
3	Защищено от доступа к опасным частям инструментом	Щуп доступности диаметром 2,5 мм не должен проникать внутрь оболочки.
4	Защищено от доступа к опасным частям проволокой	Щуп доступности диаметром 1,0 мм не должен проникать внутрь оболочки.
5	Защищено от доступа к опасным частям проволокой	Щуп доступности диаметром 1,0 мм не должен проникать внутрь оболочки.
6	Защищено от доступа к опасным частям проволокой	Щуп доступности диаметром 1,0 мм не должен проникать внутрь оболочки.



Степени защиты от внешних твердых предметов:

Первая цифра кода IP xx	Краткое описание	Определение
0	Нет защиты	—
1	Защищено от внешних твердых предметов диаметром больше или равным 50 мм	Щуп-предмет — сфера диаметром 50 мм — не должен проникать полностью (наибольший диаметр щупа-предмета не должен проходить через отверстие в оболочке).
2	Защищено от внешних твердых предметов диаметром больше или равным 12,5 мм	Щуп-предмет — сфера диаметром 12,5 мм — не должен проникать полностью (наибольший диаметр щупа-предмета не должен проходить через отверстие в оболочке).
3	Защищено от внешних твердых предметов диаметром больше или равным 2,5 мм	Щуп-предмет диаметром 2,5 мм не должен проникать ни полностью, ни частично (наибольший диаметр щупа-предмета не должен проходить через отверстие в оболочке).
4	Защищено от внешних твердых предметов диаметром больше или равным 1,0 мм	Щуп-предмет диаметром 1,0 мм не должен проникать ни полностью, ни частично (наибольший диаметр щупа-предмета не должен проходить через отверстие в оболочке).
5	Пылезащищено	Проникновение пыли исключено не полностью, однако пыль не должна проникать в количестве, достаточном для нарушения нормальной работы оборудования или снижения его безопасности.
6	Пыленепроницаемо	Пыль не проникает в оболочку.

Степени защиты от воды (вторая цифра характеристики)

Вторая хцифра обозначает степень защиты, обеспечиваемую оболочками в отношении вредного воздействия на оборудование в результате проникновения воды.

Испытания для второй характеристической цифры проводят с использованием пресной воды. Реальная степень защиты может оказаться неудовлетворительной в случае, когда для операций очистки используют высокое давление или растворители.

Степени защиты от воды:

Вторая цифра кода IP xx	Краткое описание	Определение
0	Нет защиты	—
1	Защищено от вертикально падающих капель воды	Вертикально падающие капли воды не должны оказывать вредного воздействия.
2	Защищено от вертикально падающих капель воды, когда оболочка отклонена на угол до 15°	Вертикально падающие капли не должны оказывать вредного воздействия, когда оболочка отклонена от вертикали в любую сторону на угол до 15° включительно.
3	Защищено от воды, падающей в виде дождя	Вода, падающая в виде брызг в любом направлении, составляющем угол до 60° включительно с вертикалью, не должна оказывать вредного воздействия
4	Защищено от сплошного обрызгивания	Вода, падающая в виде брызг на оболочку с любого направления, не должна оказывать вредного воздействия
5	Защищено от водяных струй	Вода, направляемая на оболочку в виде струй с любого направления, не должна оказывать вредного воздействия
6	Защищено от сильных водяных струй	Вода, направляемая на оболочку в виде сильных струй с любого направления, не должна оказывать вредного воздействия
7	Защищено от воздействия при временном (непродолжительном) погружении в воду	Должно быть исключено проникновение воды внутрь оболочки в количестве, вызывающем вредное воздействие, при ее погружении на короткое время при стандартизованных условиях по давлению и длительности
8	Защищено от воздействия при длительном погружении в воду	Должно быть исключено проникновение воды в оболочку в количествах, вызывающих вредное воздействие, при ее длительном погружении в воду при условиях, согласованных между изготовителем и потребителем, однако более жестких, чем условия для цифры 7

Предполагается, что обозначение второй характеристической цифрой до 6 включительно означает соответствие одновременно всем требованиям для меньших цифр. При этом не обязательно проводить испытания на установление соответствия какой-либо из более низких степеней защиты, если очевидно, что результаты таких испытаний будут заведомо удовлетворительными.

Принимается, что оболочки, обозначаемые только одной характеристической цифрой 7 либо 8, непригодны для выдерживания воздействия струй воды (обозначаемых второй характеристической цифрой 5 или 6) и не должны удовлетворять требованиям цифр 5 или 6, за исключением случаев двойного кодирования, как указано ниже:

Оболочка успешно выдерживает испытания на воздействие:		Обозначение и маркировка	Степень использования
струи воды, вторая характеристическая цифра	временного (непродолжительного) или длительного погружения в воду, вторая характеристическая цифра
Вторая цифра кода  IP xx	Вторая цифра кода  IP xx
5	7	IPX5/IPX7	Двойная
6	7	IPX6/IPX7	Двойная
5	8	IPX5/IPX8	Двойная
6	8	IPX6/IPX8	Двойная
—	7	IPX7	Ограниченная
—	8	IPX8	Ограниченная

Оболочки “двойного использования” должны отвечать требованиям к воздействию струй и временного (непродолжительного) или длительного погружения в воду.

Оболочки “ограниченного использования” считаются пригодными для временного (непродолжительного) или длительного погружения и непригодны для воздействия струй воды.

< Попередня		Наступна >

Что такое Класс защиты IP

Что такое класс или степень защиты IP?

      IP (Ingress Protection rating) — это международный стандарт защиты корпуса (оболочки) электрического, либо электротехнического оборудования от вредного воздействия окружающей среды. Согласно принятой классификации, класс защиты IP, которой соответствует сертифицированное оборудование, сопровождается двухразрядным номером, — например, IP20, IP44, IP54, IP65, IP68.

Первая цифра IP — это степень защиты от механических повреждений, а точнее от проникновения и воздействия твердых предметов.

    IP0x — нет защиты от механических повреждений.
    IP1x — защита от проникновения предметов >50 мм (например, случайный контакт с руками).
    IP2x — защита от проникновения предметов >12 мм (например, нажатие пальцем).
    IP3x — защита от проникновения предметов >2.5 мм (например, инструменты, провода).
    IP4x — защита от проникновения предметов >1 мм (например, инструменты, маленькие провода).
    IP5x — частичная защита от пыли (проникающее количество не мешает работе устройства).
    IP6x — полная защита от пыли. Пыленепроницаемость.

Вторая цифра IP — это класс защиты от проникновения внутрь корпуса влаги или воды.

    IPx0 — нет защиты от проникновения внутрь корпуса влаги.
    IPx1 — защита от вертикально падающих капель воды.
    IPx2 — защита от брызг воды, с углом отклонения до 15° от вертикали.
    IPx3 — защита от брызг воды, с углом отклонения до 60° от вертикали.
    IPx4 — защита от водяных брызг с любого направления.
    IPx5 — защита от водяных потоков с любого направления.
    IPx6 — защита от водяных потоков или сильных струй с любого направления.
    IPx7 — защита при частичном или кратковременном погружении в воду на глубину до 1 м.
    IPx8 — защита при полном и длительном погружении в воду на глубину более 1 м.

   Для надёжной защиты от поражения электрическим током, соединение выполнено в закрытом корпусе с классом защиты IP54 во избежание попадания брызг на токоведущие части.  Для  использования электрооборудования на улице, либо в помещениях с повышенной влажностью, рекомендуется класс защиты IP65 или выше. (Фото из Википедии, автор Dmitry G).

   Таким образом, чем больше указанное значение, тем выше степень защиты прибора от вредного воздействия окружающей среды. Например, маркировка IP65 — полная защита от пыли и защита от водяных струй в любом направлении.

   Если в спецификации на оборудование в стандарте присутствует 0 (в первой или второй цифре класса IP), это означает, что данное техническое средство не обеспечивает защиты от механических повреждений (IP0-) или от проникновения влаги (IP-0).

Степени защиты IP электродвигателей | Типы защиты, расшифровка классов

Что такое степень защиты IP

Одним из наиболее важных параметров при выборе электрооборудования (электродвигателей, частотных преобразователей и проч.) является его защищённость от влияния окружающей среды. Этот параметр называется класс или степень защиты IP (от англ. Ingress Protection Rating). Он подразумевает защиту оборудования от вредных внешних воздействий за счет определенных конструктивных особенностей.

Опасность для электрооборудования представляют, в основном, два фактора — 1) проникновение внутрь твёрдых предметов; 2) проникновение воды. Выбор степени защиты IP для конкретного оборудования зависит от условий его установки. Например, устройства, предназначенные для монтажа в закрывающихся электрощитах, имеют минимальную защиту от твёрдых предметов, поскольку от пыли и влаги их защищает корпус электрошкафа. Поэтому контроллеры, преобразователи частоты, контакторы и аналогичное оборудование выпускается с низким классом IP. Противоположный пример – светильники, предназначенные для работы на дне бассейна. Им необходима максимальная защита от воды.

Значение степени IP наносится на корпус электрооборудования, а также указывается в паспорте прибора. Чаще всего устройства с высокой защитой от пыли и твёрдых предметов хорошо защищёны и от влаги.

Расшифровка классов защиты IP

Степень защиты устройства обозначается как IP-XX, где:

1. IP — Ingress Protection Rating (класс входной защиты)
2. Х — защита от попадания внутрь твёрдых предметов. Имеет уровень от 0 до 6, где 0 — полностью открытые устройства, 6 — оборудование, попадание пыли внутрь которых исключается.
3. Х — защита от попадания влаги внутрь и на токоведущие элементы. Этот параметр имеет уровни от 0 до 8, где 0 — открытые устройства, 8 — герметично закрытые, которые могут работать под водой.

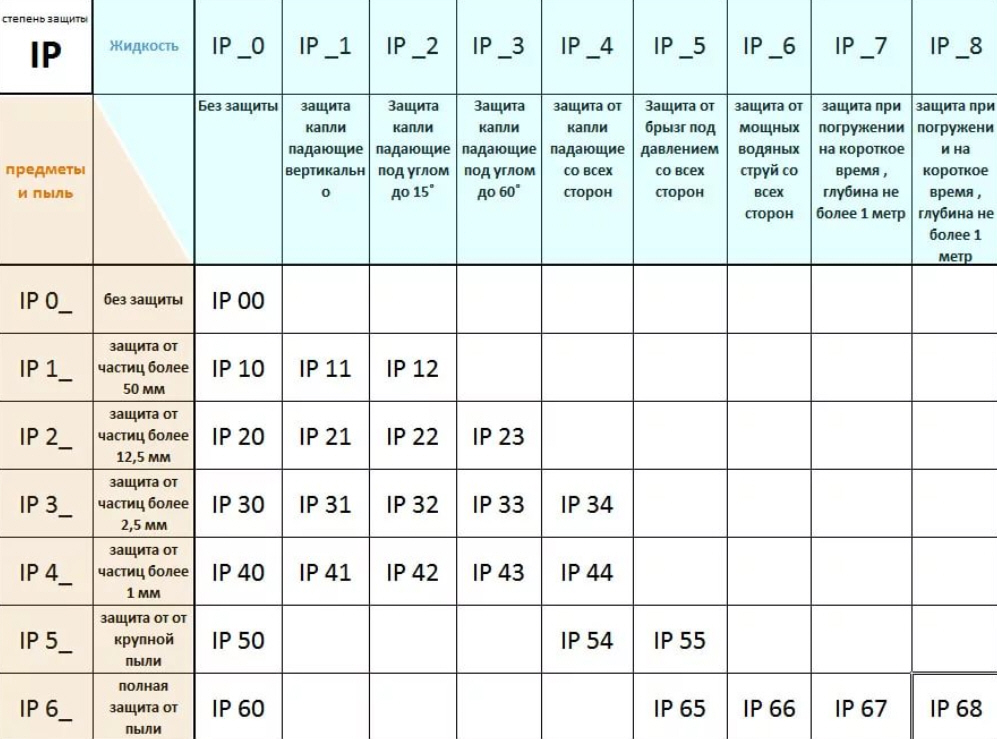

Подробная расшифровка защиты IP приведена в таблице.

Степени защиты IP		IPx0	IPx1	IPx2	IPx3	IPx4	IPx5	IPx6	IPx7	IPx8
		Нет защиты	Падение вертикальных капель	Падение вертикальных капель под углом 15° от вертикали	Бразги под углом 60° от вертикали	Брызги со всех сторон	Струи со всех сторон под небольшим давлением	Сильные потоки	Временное погружение (до 1 м)	Полное погружение*
IP0x	Нет защиты	IP00
IP1x	Частицы > 50 мм	IP 10	IP 11	IP 12
IP2x	Частицы > 12.5 мм	IP 20	IP 21	IP 22	IP 23
IP3x	Частицы > 2.5 мм	IP 30	IP 31	IP 32	IP 33	IP 34
IP4x	Частицы > 1 мм	IP 40	IP 41	IP 42	IP 43	IP 44
IP5x	Пыль частично	IP 50				IP 54	IP 55
IP6x	Пыль полностью	IP 60					IP 65	IP 66	IP 67	IP 68

Выбор степени защиты для различных условий

Значение IP должно соответствовать характеристикам места установки оборудования. Слишком низкая степень защиты может привести к аварии и делает эксплуатацию устройства опасной для людей. Избыточная защита повышает стоимость монтажа и увеличивает габариты электроприбора. Приведем несколько примеров типовых условий:

• розетки и выключатели в жилых помещениях должны иметь IP22 или IP33
• в детской комнате желателен класс IP43
• в ванной комнате и на кухне в зонах рядом с водой устанавливаются розетки, выключатели и светильники с классом защиты IP44
• в подвальных помещениях также используются электроприборы со степенью IP44
• оборудование, устанавливаемое на открытых балконах, должно иметь защиту IP45 и выше
• на улице используются устройства со степенью защиты IP64
• максимальную защиту IP68 имеют устройства, предназначенные для работы под водой, например, соединительные муфты подземных кабелей и светильники, которые монтируются на дне бассейна

Что касается промышленного оборудования, все устройства с низким IP (как правило, IP20) устанавливаются в шкафы управления, которые, в свою очередь, должны обеспечивать требуемую защиту в текущих условиях эксплуатации. Как пример устройства с IP00 можно привести печатную плату, работающую без корпуса.

Устройства, работающие самостоятельно, без шкафа, обычно хорошо защищены от внешних воздействий. Например, большинство современных электродвигателей имеют степень защиты IP55 или выше и без проблем выдерживают долговременную работу в условиях сильного запыления и попадания струй воды.

В целом устройства с высоким IP являются более надежными и конструктивно защищенными. Однако при продолжительной работе в тяжелых условиях необходимо регулярно проводить техническое обслуживание оборудования для обеспечения длительного срока эксплуатации.

Другие полезные материалы:
Как прозвонить электродвигатель мультиметром?
Трехфазный двигатель в однофазной сети
Типичные неисправности электродвигателей

Описание классов защиты IP

29.09.2018

Таблица и описание классов защиты IP (IP00, IP10, IP11, IP12, IP20, IP21, IP22, IP23, IP30, IP31, IP32, IP33, IP34, IP40, IP41, IP42, IP43, IP44, IP50, IP54, IP55, IP60, IP65, IP66, IP67, IP68, IP69), NEMA Type 1-13, ГОСТ сравнение

В таблице, приведенной ниже, описаны следующие индексы классов защиты и их отличия для корпусов приборов и оборудования от прикосновения, вторжения инородных тел, пыли и влаги: IP00, IP10, IP11, IP12, IP20, IP21, IP22, IP23, IP30, IP31, IP32, IP33, IP34, IP40, IP41, IP42, IP43, IP44, IP50, IP54, IP55, IP60, IP65, IP66, IP67, IP68, IP69 а во второй таблице вы найдете сравнение IP с классами защиты электроприборов и электрооборудования стандарта NEMA: Type1, Type2, Type3, Type3R, Type3S, Type4, Type4x, Type5, Type6, Type6P, Type12, Type12K, Type13 и международный государственный стандарт ГОСТ 14254-96 (МЭК 529-89).


Как пользоваться таблицей классов защиты электронных приборов:

Параметр класса защиты состоит из двух цифр. Первой цифрой (Индекс1) обозначается степень защиты от твердых тел. Второй цифрой (Индекс2) обозначается степень защиты от влаги.

К примеру: степень защиты IP67 означает, что устройство полностью защищено от твердых тел (проникновения пыли), а также защищено от временного конденсата, или кратковременного погружения на глубину до 1м.

Твердые тела			Вода
Индекс1	Степень защиты	Характеристика	Характеристика	Степень защиты	Индекс2
0	Отсутствие защиты	Отсутствие защиты от случайного контакта и инородных тел	Отсутствие защиты	Отсутствие защиты от влаги	0
1	Защита от крупных инородных тел	Защита от контакта с рукой человека на большой площади и защита от крупных твердых инородных тел диаметром более 50 мм	Защита от капель воды, падающих вертикально	Защита от капель	1
2	Защита от инородных тел среднего размера	Защита от контакта с пальцами руки человека и защита от небольших твердых инородных тел диаметром более 12 мм	Защита от капель воды, падающих под углом до 15°	Защита от капель	2
3	Защита от инородных тел небольшого размера	Защита от инструмента, проводов или подобных им объектов диаметром более 2.5 мм и от небольших инородных тел диаметром более 2.5 мм	Защита от капель воды, падающих под углом до 60°	Защита от брызг	3
4	Защита от гранулообразных инородных тел	Защита от инструмента, проводов или подобных им объектов диаметром более 1 мм и от небольших инородных тел диаметром более 1 мм	Защита от воды, льющейся со всех направлений	Защита от брызг	4
5	Защита от оседающей пыли	Полная защита от контакта. Защита от внутренних повреждений оборудования вследствие пылевых отложений	Защита от струй воды, льющихся под давлением со всех направлений	Защита от струи	5
6	Защита от проникновения пыли	Полная защита от контакта. Полностью исключено попадание пыли	Защита от кратковременного затопления (противоштормовая защита)	Защита от затопления	6
			Защита от временного конденсата, защита при частичном или кратковременном погружении на глубину до 1м	Защита от конденсата	7
			Защита от воды под давлением (длительное погружение на глубину более 1м). Защита от попадания воды при постоянном погружении в воду. Вода не вызывает порчи оборудования при заданных условиях и неограниченном времени погружения.	Полная защита от влаги (герметичность). Оборудование может работать под водой!	8
			Расширение стандарта* для оборудования, подвергаемого высокотемпературной мойке под высоким давлением.	Защита от обработки паром под давлением	(9K)

*Расширение стандарта степеней защиты ip

Немецкий стандарт DIN 40050-9 расширяет IEC 60529 до степени защиты IP69K, применяемой для высокотемпературной мойки под высоким давлением. Такие корпуса имеют не только полную защиту от пыли (IP6X), но и способны выдержать высокое давление воды во время мойки. Степень защиты IP69K была первоначально разработана для дорожных транспортных средств, особенно тех, которые нуждаются в регулярной интенсивной очистке (самосвалов, бетономешалок и др.), но в настоящее время находит применение в других областях (пищевая и химическая промышленность).

Дополнительные буквы (опционально)

Дополнительная буква обозначает степень защиты людей от доступа к опасным частям и указывается в том случае, если:

• действительная степень защиты от доступа к опасным частям выше степени защиты, указанной первой характеристической цифрой;
• обозначена только защита от вредного воздействия воды, а первая характеристическая цифра заменена символом «Х».

Дополнительная буква «A» указывает на то, что оболочка обеспечивает защиту от доступа к опасным частям тыльной стороной руки, «B» — пальцем, «C» — инструментом, «D» — проволокой.

Буква	Значение
А	тыльной стороной руки
В	пальцем
С	инструментом
D	проволокой

Вспомогательная буква «H» обозначает высоковольтное электрооборудование. Вспомогательные буквы «M» и «S» указывают на то, что оборудование с движущимися частями во время испытаний на соответствие степени защиты от вредных воздействий, связанных с проникновением воды, находится соответственно в состоянии движения или неподвижности.

Буква	Значение
H	Высоковольтная аппаратура
М	Во время испытаний защиты от воды устройство работало
S	Во время испытаний защиты от воды устройство не работало
W	Защита от погодных условий

Степень защиты оболочки может быть обозначена дополнительной буквой только в том случае, если она удовлетворяет всем более низким по уровню степеням защиты, например: IP1XB, IP1XC, IP1XD, IP2XC, IP2XD, IP3XD.

Соответствие классов защиты по стандартам NEMA и IP.

NEMA	IP
Type 1	IP20
Type 2	IP21
Type 3	IP54
Type 3R	IP24
Type 3S	IP54
Type 4, 4X	IP56, IP65, IP66
Type 5	IP52
Type 6, 6P	IP67
Type 12, 12K	IP52
Type 13	IP54



Выдержки из ГОСТ 14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (код IP)

Если оболочка обеспечивает различные степени защиты в зависимости от расположения оборудования, предусмотренного различиями в монтаже, соответствующие степени защиты должны быть указаны изготовителем в инструкции для каждого случая монтажа.

Степени защиты от внешних твердых предметов, обозначаемые первой характеристической цифрой

Первая характеристическая цифра	Степень защиты		Условия испытания, номер пункта
	Краткое описание	Определение
0	Нет защиты	—	—
1	Защищено от внешних твердых предметов диаметром больше или равным 50 мм	Щуп-предмет — сфера диаметром 50 мм — не должен проникать полностью*	13.2
2	Защищено от внешних твердых предметов диаметром больше или равным 12,5 мм	Щуп-предмет — сфера диаметром 12,5 мм — не должен проникать полностью*	13.2
3	Защищено от внешних твердых предметов диаметром больше или равным 2,5 мм	Щуп-предмет диаметром 2,5 мм не должен проникать ни полностью, ни частично*	13.2
4	Защищено от внешних твердых предметов диаметром больше или равным 1,0 мм	Щуп-предмет диаметром 1,0 мм не должен проникать ни полностью, ни частично*	13.2
5	Пылезащищено	Проникновение пыли исключено не полностью, однако пыль не должна проникать в количестве, достаточном для нарушения нормальной работы оборудования или снижения его безопасности	13.4, 13.5
6	Пыленепроницаемо	Пыль не проникает в оболочку	13.4, 13.5
* Наибольший диаметр щупа-предмета не должен проходить через отверстие в оболочке

Перечисленные в таблице 2 степени защиты следует нормировать только с использованием первой характеристической цифры, а не с помощью краткого описания или определения.

Защита от попадания внешних твердых предметов предполагает, что щупы-предметы, указанные в таблице 2 до цифры 2 включительно, не проникают в оболочку полностью. Это означает, что наибольший диаметр сферы не должен проходить через отверстие в оболочке. Щупы-предметы, которые соответствуют цифрам 3 и 4, не должны проникать в оболочку.

Пылезащищённые оболочки, соответствующие цифре 5, могут пропускать при определенных условиях ограниченное количество пыли. Пыленепроницаемые оболочки, соответствующие цифре 6, не должны допускать проникновения какой-либо пыли.

Примечание — Оболочки, отнесенные к первой характеристической цифре от 1 до 4, обеспечивают защиту от проникновения внешних твердых предметов правильной или неправильной формы, если какой-либо из трех взаимно перпендикулярных размеров предмета превышает соответствующее значение, указанное в графе «Степень защиты. Определение» таблицы 2.



Таблица 3 — Степени защиты от воды, обозначаемые с помощью второй характеристической цифры

Вторая характеристическая цифра	Степень защиты		Условия испытаний, номер пункта
	Краткое описание	Определение
0	Нет защиты	—	—
1	Защищено от вертикально падающих капель воды	Вертикально падающие капли воды не должны оказывать вредного воздействия	14.2.1
2	Защищено от вертикально падающих капель воды, когда оболочка отклонена на угол до 15°	Вертикально падающие капли не должны оказывать вредного воздействия, когда оболочка отклонена от вертикали в любую сторону на угол до 15° включительно	14.2.2
3	Защищено от воды, падающей в виде дождя	Вода, падающая в виде брызг в любом направлении, составляющем угол до 60° включительно с вертикалью, не должна оказывать вредного воздействия	14.2.3
4	Защищено от сплошного обрызгивания	Вода, падающая в виде брызг на оболочку с любого направления, не должна оказывать вредного воздействия	14.2.4
5	Защищено от водяных струй	Вода, направляемая на оболочку в виде струй с любого направления, не должна оказывать вредного воздействия	14.2.5
6	Защищено от сильных водяных струй	Вода, направляемая на оболочку в виде сильных струй с любого направления, не должна оказывать вредного воздействия	14.2.6
7	Защищено от воздействия при временном (непродолжительном) погружении в воду	Должно быть исключено проникновение воды внутрь оболочки в количестве, вызывающем вредное воздействие, при ее погружении на короткое время при стандартизованных условиях по давлению и длительности	14.2.7
8	Защищено от воздействия при длительном погружении в воду	Должно быть исключено проникновение воды в оболочку в количествах, вызывающих вредное воздействие, при ее длительном погружении в воду при условиях, согласованных между изготовителем и потребителем, однако более жестких, чем условия для цифры 7	14.2.8



Перечисленные в таблице 3 степени защиты следует нормировать только с использованием второй характеристической цифры, а не с помощью краткого описания или определения.



Предполагается, что обозначение второй характеристической цифрой до 6 включительно означает соответствие одновременно всем требованиям для меньших цифр. При этом не обязательно проводить испытания на установление соответствия какой-либо из более низких степеней защиты, если очевидно, что результаты таких испытаний будут заведомо удовлетворительными.

Принимается, что оболочки, обозначаемые только одной характеристической цифрой 7 либо 8, непригодны для выдерживания воздействия струй воды (обозначаемых второй характеристической цифрой 5 или 6) и не должны удовлетворять требованиям цифр 5 или 6, за исключением случаев двойного кодирования, как указано ниже:

Оболочка успешно выдерживает испытания на воздействие		Обозначение и маркировка	Степень использования
струи воды, вторая характеристическая цифра	временного (непродолжительного) или длительного погружения в воду, вторая характеристическая цифра
5	7	IPX5/IPX7	Двойная
6	7	IPX6/IPX7	Двойная
5	8	IPX5/IPX8	Двойная
6	8	IРХ6/IРХ8	Двойная
—	7	IРХ7	Ограниченная
—	8	IPX8	Ограниченная

Оболочки «двойного использования» должны отвечать требованиям к воздействию струй и временного (непродолжительного) или длительного погружения в воду.

Оболочки «ограниченного использования» считаются пригодными для временного (непродолжительного) или длительного погружения и непригодны для воздействия струй воды.



Степени защиты от доступа к опасным частям, обозначаемые дополнительной буквой

Дополнительная буква обозначает степень защиты людей от доступа к опасным частям.

Дополнительные буквы следует использовать только:

— если действительная защита от доступа к опасным частям выше защиты, указанной первой характеристической цифрой;

— либо если обозначена только защита от доступа к опасным частям, а первая характеристическая цифра заменена символом X.

Например, только более высокая степень защиты может быть обеспечена путем установки заграждений, специальной формой отверстий либо за счет расстояний внутри оболочки.

В таблице 4 приведены щупы доступности, условно воспроизводящие отдельные части человеческого тела или предметы, находящиеся в руках у человека. Кроме того, в ней даны определения степеней защиты от доступа к опасным частям, обозначаемых дополнительными буквами.

Таблица 4 — Степени защиты от доступа к опасным частям, обозначаемые дополнительной буквой

Дополнительная буква	Степень защиты		Условия испытания, номер пункта
	Краткое описание	Определение
А	Защищено от доступа тыльной стороной руки	Щуп доступности — сфера диаметром 50 мм — должен оставаться на достаточном расстоянии от опасных частей	15.2
В	Защищено от доступа пальцем руки	Шарнирный испытательный палец диаметром 12 мм и длиной 80 мм должен оставаться на достаточном расстоянии от опасных частей	15.2
С	Защищено от доступа инструментом	Щуп доступности диаметром 2,5 мм и длиной 100 мм должен оставаться на достаточном расстоянии от опасных частей	15.2
D	Защищено от доступа проволокой	Щуп доступности диаметром 1,0 мм и длиной 100 мм должен оставаться на достаточном расстоянии от опасных частей	15.2

Степень защиты оболочки может быть обозначена дополнительной буквой только в том случае, если она удовлетворяет всем более низким по уровню степеням защиты. При этом не обязательно проводить испытания на установление соответствия какой-либо из более низких степеней защиты, если очевидно, что результаты таких испытаний будут заведомо удовлетворительными.



Вспомогательные буквы

В стандарте на конкретные виды изделий может быть установлена дополнительная информация с помощью вспомогательной буквы, помещаемой после второй характеристической цифры или после дополнительной буквы.

Указанные исключительные случаи должны соответствовать требованиям настоящего общего стандарта в части безопасности, при этом в стандарте на конкретные виды изделий должны быть ясно изложены дополнительные процедуры, которые следует выполнять при испытаниях на определение соответствия такой классификации.

Перечисленные ниже буквы ранее уже были использованы и имели следующие значения:

Буква	Значение
Н	Высоковольтные аппараты
М	Испытуемое на соответствие степени защиты от вредных воздействий, связанных с проникновением воды: оборудование с движущимися частями (например, ротором вращающейся машины), находящимися в состоянии движения
S	Испытуемое на соответствие степени защиты от вредных воздействий, связанных с проникновением воды: оборудование с движущимися частями (например, ротором вращающейся машины), находящимися в состоянии неподвижности
W	Буква не используется, см. раздел «Введение», перечисление а

В стандартах на изделия могут быть использованы и другие буквы*.
s____________
* Перед введением в употребление новой буквы следует проконсультироваться с Техническим комитетом по стандартизации 341, чтобы избежать двойного использования дополнительных букв.

Отсутствие букв S и М означает, что степень защиты не зависит от того, находятся ли части оборудования в движении либо нет. Это, однако, может вызвать необходимость в испытаниях при обоих условиях. Тем не менее оказывается достаточным одно испытание при одном из указанных условий, если выполнимость требований к защите в других условиях очевидна.



Представитель на Юге России компания «Ставкомвидео+»

IP-степень защиты от механических повреждений и проникновения внутрь корпуса влаги или воды

Степень защиты IP — защита от вредного воздействия окружающей среды

---

IP — это международные стандарты защиты электрического и электротехнического оборудования от вредного воздействия окружающей среды.
Согласно принятой классификации, степень защиты IP, которой соответствует сертифицированное оборудование, сопровождается двух разрядным номером.

степень защиты от механических повреждений, проникновение и воздействие твердых предметов.	степень защиты от проникновения внутрь корпуса влаги или воды.
Степень защиты IP
Первая цифра стандарта IP	Вторая цифра стандарта IP
IP0x — нет защиты от механических повреждений.	IPx0 — нет защиты от проникновения внутрь корпуса влаги.
IP1x — защита от проникновения предметов >50 мм (например, случайный контакт с руками).	IPx1 — защита от вертикально падающих капель воды.
IP2x — защита от проникновения предметов >12 мм (например, нажатие пальцем).	IPx2 — защита от брызг воды, с углом отклонения до 15º от вертикали.
IP3x — защита от проникновения предметов >2,5 мм (например, инструменты, провода).	IPx3 — защита от брызг воды, с углом отклонения до 60º от вертикали.
IP4x — защита от проникновения предметов >1 мм (например, инструменты, маленькие провода).	IPx4 — защита от водяных брызг с любого направления.
IP5x — частичная защита от пыли (проникающее количество не мешает работе устройства).	IPx5 — защита от водяных потоков с любого направления.
IP6x — полная защита от пыли. Пыленепроницаемость.	IPx6 — защита от водяных потоков или сильных струй с любого направления.
	IPx7 — защита при частичном или кратковременном погружении в воду на глубину до 1 м. IPx8 — защита при полном и длительном погружении в воду на глубину более 1 м.

• IK-ударопрочность светильников

Что такое рейтинг IP: объяснение водонепроницаемости

Что такое рейтинг IP?

Рейтинг IP означает «Защита от проникновения» и указывает уровень защиты от внешних загрязнений, таких как мелкие частицы (грязь, пыль и т. Д.) И вода (влага).

Он используется в международных стандартах IEC 60529 (Международная электротехническая комиссия), ISO 20653: 2013 (Международная организация по стандартизации) и других. Он также известен как «IP-код».

Пример: IP57

• 5 означает защиту от частиц, например, пыли (0-6)
• 7 означает защиту от воды (0-9)

---

---

Что такое рейтинг IPX?

Рейтинг IPX — это тот же рейтинг IP, где «X» заменяет число для защиты от частиц.

X заменяет 1 ^st число = IPX

IP57 = IPX7

IPX указывает только защиту от воды.

Различные уровни защиты IPX (рейтинг защиты от проникновения для воды / жидкостей)

Рейтинг IPX в основном указывает на защиту от воды / водонепроницаемость устройства.

• IPX0 означает отсутствие защиты корпуса от влаги
• IPX1 означает защиту от капающей воды
• IPX2 означает защиту от вертикально капающей воды
• IPX3 означает защиту от брызг воды
• IPX4 означает защиту от брызг
• IPX5 означает защиту от вода из сопла
• IPX6 означает защиту от сильных струй воды
• IPX7 означает защиту от погружения в воду на глубину до 3 футов (1 м) на 30 минут
• IPX8 означает лучше, чем IPX7, обычно на большую глубину или время в воде
• IPX9 означает защиту от водяных брызг с помощью сопла высокого давления с горячей водой

Самыми большими проблемами для небольших электрических устройств являются пыль и вода среди других вредных воздействий.

Степень защиты от пыли соответствует аналогичной конструкции. «X» заменяет цифру для защиты от воды.

Пример: IP57 = IP5X

Различные уровни защиты от частиц (степень защиты от проникновения твердых посторонних предметов)

Степень защиты корпуса (наушников) от проникновения твердых предметов оценивается от 0 до 6. 6 полностью пыленепроницаемый.

• IP0X означает отсутствие защиты от проникновения мелких частиц (грязь, пыль и т. Д.).) или случайный контакт.
• IP1X означает защиту от предметов размером более 50 мм, слабую защиту (> 50 мм)
• IP2X означает защиту от контакта с пальцами и предметами аналогичного размера (> 12,5 мм)
• IP3X означает защиту от проводов, маленьких винтов и т. Д. (> 2,5 мм)
• IP4X означает защиту от мелких насекомых, муравьев, мелких проводов и т. Д. (> 1 мм)
• IP5X означает защиту от пыли. Пыленепроницаемый, но не пыленепроницаемый, пыль проникает внутрь, но не может повредить.
• IP6X означает полную защиту от пыли. Пыленепроницаемость и полная защита от контакта с твердыми предметами. Продолжительность теста до 8 часов.

Подробнее о защите от пыли…

Если вы получаете продукт со степенью защиты IP6X, это не означает, что он защищен от всех частиц во всех ситуациях. Рейтинги всегда проверяются в контролируемой среде. В случае наилучшего уровня пыленепроницаемости эти устройства подвергаются воздействию пыли, переносимой ветром, в течение испытаний продолжительностью до 8 часов.

Что произойдет с этой защитой, если вы пару раз уроните наушники на пол или подвергнете их продолжительному воздействию пыли, никто не знает. Это полезно знать, потому что каждое электрическое устройство требует хотя бы некоторого ухода.

Является ли рейтинг IP единственным в своем роде?

Существует множество различных рейтинговых систем для защиты от воды и твердых частиц, но рейтинг IP, по-видимому, является наиболее признанным и используемым во всем мире.

Рейтинг NEMA аналогичен рейтингу IP, хотя NEMA в основном используется в Северной Америке, а код IP используется во всем мире.

Какая минимальная водонепроницаемость, если я хочу принимать душ в наушниках?

Абсолютный минимум защиты от проникновения воды, к которому вы должны стремиться, — IPX5.

Это означает, что наушники защищены от струи воды из душа. Учтите, что чем выше защита, тем лучше.

Нетрудно получить наушники IPX6 или IPX7, которые имеют лучшую степень защиты от проникновения воды.

Лучшие водонепроницаемые наушники для плавания также будут устойчивы к погружению в воду, поскольку они имеют более высокий рейтинг IPX.

Рейтинг IPX7 означает, что электрическое оборудование внутри наушников защищено от погружения в воду на срок до 30 минут на мелководье. Вы можете чувствовать себя намного увереннее, используя наушники в душе или купании, если вы это знаете.

IP-рейтинги: расшифровка долговечности и устойчивости

Независимо от того, находитесь ли вы в середине кардиотренировки или попали в неожиданный ливень, сломанные наушники являются большим неудобством. В идеале ваши наушники не должны подвергаться воздействию окружающей среды, но спортсмены, которые круглый год и живут в непредсказуемом климате, знают, что вы не всегда можете контролировать эти вещи.В этом случае лучше всего приобрести наушники-вкладыши, наушники или даже динамики, которые выдержат легкий всплеск или нащупывают грязь. Рейтинги IP — это простой способ определить долговечность вашего следующего устройства и дадут вам некоторое спокойствие при использовании его в неоптимальных условиях.

Примечание редактора: эта статья была обновлена ​​26 мая 2021 г. и теперь включает техническую информацию и ответы на часто задаваемые вопросы о докладчиках и рейтингах IP.

Что такое рейтинг IP?

Степень защиты от проникновения (IP) показывает, насколько устройство устойчиво к пыли и воде.Теперь, если вы похожи на меня до исследования водонепроницаемости, вы тоже можете не знать, что означает ingress . Это нормально. Ingress — это просто вход или вход.

Начните здесь: полное руководство по покупке наушников

Что означает X , скажем, рейтинг IPX4?

X служит для обозначения степени пыле- или водонепроницаемости при заданной степени защиты IP. Не все устройства получают рейтинг, охватывающий обе переменные, поэтому многие наушники и вкладыши получают рейтинг IPX4.В этом случае X означает, что рассматриваемая гарнитура не имеет рейтинга пыленепроницаемости, поэтому лучше не использовать ее на пляже или во время скалолазания. Модель 4 , следующая за X , имеет степень защиты от проникновения жидкости .

	Водонепроницаемость	Водонепроницаемость	Выдерживает
IPX0			Не водостойкий
IPX1	✓		Капающая вода (1 мм / мин) Предел: только вертикальные капли
IPX2	✓		Капающая вода (3 мм / мин) Предел: максимальный наклон устройства 15 ° от капель
IPX3	✓		Распылители Предел: Максимальный угол наклона устройства 60 ° от распылителей
IPX4	✓		Брызги, всенаправленные
IPX5	✓		Форсунки воды (12.5 л / мин) Пример: пистолеты-распылители
IPX6	✓		Сильные водяные струи (100 л / мин) Пример: мощные водяные пистолеты
IPX7		✓	Полное погружение Предел: 1 м. на 30 мин
IPX8		✓	Полное погружение Предел: 3 м. на 30 мин

Как мы уже говорили, рейтинги IP делятся на две категории: пыле- и водонепроницаемость.Первый колеблется от нуля до шести, а второй — до 8. Как и следовало ожидать, чем меньше число, тем меньше он способен бороться с соответствующими опасностями.

	Пыленепроницаемый	Пылезащищенный	Выдерживает …
IP0X			Не пыленепроницаемый
IP1X	✓		Твердый объект> 50 мм
IP2X	✓		Твердый объект> 12.5 мм
IP3X	✓		Твердый объект> 2,5 мм
IP4X	✓		Твердый объект> 1 мм
I5X	✓		Пылезащищенные мелкие твердые предметы не будут мешать работе устройства
IP6X		✓	Любое количество пыли, полностью пыленепроницаемый

Пример 1: спортивные наушники Bose

Спортивные наушники Bose имеют степень водонепроницаемости IPX4.

Спортивные наушники Bose имеют сертификат IPX4. Bose разработал наушники так, чтобы они были защищены от брызг с любого направления. Наушники Bose Sport Earbuds и любая водонепроницаемая гарнитура с рейтингом IPX4 или выше справятся даже с самыми изнурительными из нас и ничуть не хуже при износе. На самом деле, они, скорее всего, тоже переживут неуклюжую утечку из бутылки с водой. Тем не менее, не думайте, что они непобедимы. Полное погружение сделает их бесполезными.

Пример 2: Jabra Elite Active 75t

Вы можете погружать наушники для настоящих беспроводных тренировок Elite Active 75t в воду на срок до 30 минут.

Jabra разработала Jabra Elite Active 75t, прежде всего заботясь о прочности. Эти наушники получили один из самых высоких рейтингов IP (IP57), что делает их пыле- и водонепроницаемыми. Если вы гимнаст на тренировке, бегун по пляжу или скалолаз, мы рекомендуем Elite Active 75t. Рейтинг пыленепроницаемости, равный пяти, означает, что они защищены от следов пыли, которая все еще может проникать в наушники, но не мешает их работе. Что касается гидроизоляции, оценка семи баллов позволяет полностью погрузиться в воду на глубину одного метра на срок до 30 минут.

Почему стоит заботиться о степени защиты IP

Вы можете думать, что ваш образ жизни не требует какой-либо защиты устройств, но несчастные случаи случаются. Даже гидрофобным людям нужно пить, оставляя возможные разливы на волю случая. В настоящее время дополнительная защита не требует дополнительных затрат. Хотя приведенные выше примеры относятся к наушникам высшего уровня, существует множество настоящих беспроводных наушников стоимостью менее 100 и даже менее 50 долларов с некоторой степенью водонепроницаемости.

Если оставить в стороне плохие привычки к расходам, наушники, награжденные рейтингом IP, скорее всего, будут оставаться на вашей голове дольше, чем те, у которых нет сертификата.Если пара наушников получает рейтинг IP, вы можете расслабиться, зная, что капля воды, весенний паводок или неожиданный толчок у бассейна не вызовут короткое замыкание во внутренних компонентах. И в качестве резерва многие гарантии покрывают неисправности водонепроницаемости. В худшем случае вы перепрыгиваете через бюрократические обручи, чтобы оправдать ремонт. Тем не менее, не так уж и плохо.

Далее: Что отличает хорошие наушники для бега?

Объяснение степени защиты IP

Сегодня обычным явлением является маркировка бытовой электроники пыленепроницаемой и водонепроницаемой, и это чаще всего делается с помощью стандарта IP Rating, который включает такие рейтинги, как IP68, IP57, IPX7, IP5X и другие.Но что такое стандарт рейтинга IP? В чем разница между каждым из рейтингов? Позвольте нам прояснить для вас путаницу.

Почему электронные устройства боятся воды?

Вода содержит ионы и другие вещества и поэтому может проводить электричество. Поэтому, когда вода попадает на печатную плату электронного устройства, это может вызвать короткое замыкание компонентов и даже тление. Даже если не полностью погрузить в воду, ионы в воде могут вызвать коррозию электронных компонентов, что приведет к ненадежной электронной сигнализации и снижению производительности продукта.Если на ваше устройство попадают жидкости, такие как пот, дождь или даже сильнодействующие коррозионные жидкости, это с большей вероятностью может привести к выходу продукта из строя.

Рейтинги IP и их значение

Степень защиты IP

(степень защиты от проникновения) была разработана Международной электротехнической комиссией (IEC). Они используются для определения уровней эффективности герметизации электрических шкафов от проникновения посторонних предметов, включая пыль и влагу. Цифры, следующие за IP, имеют определенное значение.Первый указывает на степень защиты закрытого оборудования от инородных тел. Второй определяет уровень защиты корпуса от различных форм влаги. Приведенные ниже таблицы помогут вам разобраться во всем этом — чем выше значения, тем выше уровень защиты.
Чем выше значения, тем выше уровень защиты.

Стойкость к инородным телам и пыли

IP1x ：

Эффективен против инородных тел> 50 мм

IP2x ：

Эффективен против инородных тел> 12.5 мм

IP3x ：

Эффективен против инородных тел> 2,5 мм

IP4x ：

Эффективен против инородных тел> 1 мм

IP5x ：

Защита от пыли

IP6x ：

Полностью пыленепроницаемый

Устойчивость к влаге

IPx1 ：

Защищено от 10 минут вертикально падающих капель воды, что эквивалентно 1 мм осадков в минуту.

IPx2 ：

Защита от попадания воды на устройство в течение 10 минут при наклоне устройства под углом 15 ° от его нормального положения. Эквивалентно 3 мм осадков в минуту.

IPx3 ：

Вода падает в виде брызг под углом до 60 ° от вертикали в течение 10 минут. Объем воды: 10 литров в минуту. Давление: 50–150 кПа.

IPx4 ：

Брызги воды на корпус с любого направления в течение 10 минут.Объем воды: 10 литров в минуту. Давление 50-150кПа).

IPx5 ：

Вода, выбрасываемая соплом (6,3 мм) на корпус с любого направления в течение 3 минут. Объем воды: 12,5 литров в минуту. Давление: 30 кПа.

IPx6 ：

Вода, выбрасываемая мощными струями (12,5 мм) на корпус с любого направления в течение 3 минут. Объем воды: 100 литров в минуту. Давление: 100 кПа.

IPx7 ：

Погружение в воду на 1 метр на 30 минут.

IPx8 ：

Погружение в воду на 1 метр более чем на 1 час. Производитель укажет точные условия использования в зависимости от модели.

IP68 означает, что его пыленепроницаемость соответствует уровню защиты IP6x, а водонепроницаемость — уровню защиты IPx8.

Что означает IP68?

● Не беспокойтесь о том, что устройство упадет на песок
● Не беспокойтесь о том, что муравьи войдут в устройство, чтобы построить гнездо
● Пыль не проникает в разъем и не вызывает проблем с подключением.

● Не беспокойтесь о том, что устройство упадет в воду
● Не беспокойтесь о том, что чай пролит на устройство
. ● Не беспокойтесь о влажности, вызванной дождем или потом.

Но IP68 не означает непобедимость

Однако IP68 не означает, что устройство имеет полную защиту! Это связано с тем, что уровни защиты сертифицируются отдельно с использованием разных методов тестирования.От уровней, отмеченных на рисунке, сертификация испытаний проводится путем капания, разбрызгивания, распыления и погружения.
Например ：
Продукт, прошедший тестирование IPx8, помещается под воду на 1 час и защищается от воды на 1 час. Но при тестировании не используется распыленная вода!
Устройства со степенью защиты IPx5 испытываются в отношении воды под низким давлением из сопла 6,3 мм, распыления 12,5 л / мин. воды под давлением 30 кПа в течение 3 минут. Однако тестирование не включает погружение в воду.
Кроме того, тестирование водонепроницаемости IP проводится с чистой водой, поэтому не учитывается вода, загрязненная пылью и другими веществами, например морской водой.

Базовое обслуживание

При случайном контакте с морской водой, фруктовыми соками, молоком, чаем и другими жидкостями, кроме воды, немедленно закройте пылезащитный чехол и осторожно промойте чистой водой. После стирки оставьте в сухом прохладном месте для просыхания.

Не используйте фен для сушки каких-либо частей устройства.Высокие температуры могут деформировать водонепроницаемые резиновые компоненты, что приведет к преждевременному старению и потере герметичности. Также обратите внимание, что на этот тип повреждений гарантия не распространяется!

Защитная крышка должна быть закрыта для обеспечения оптимальной защиты.

# Внешний SSD # Внешний жесткий диск # IP68 # Прочный # Защита

IPX4 против IP55, IPX5, IPX7, IP67, IP44, IP24, IP78 | Сравнение рейтингов

Степень защиты IP обозначает степень защиты от проникновения — защиту от воды и твердых тел.В рейтинге IP (защиты от проникновения) обычно 4 символа. Например, IPXX; первый «X» обозначает степень сопротивления твердым телам, таким как частицы пыли, руки, инструменты или провода. Знак «X» после IP означает, что продукт не прошел испытания на пыленепроницаемость или стойкость к твердым веществам. Если есть какое-то числовое значение, то продукт проверяется на твердое сопротивление. Это число варьируется от 0 до 7.

Как рейтинг IP означает водонепроницаемость и стойкость к твердым телам?

Чем выше значение «X», тем выше устойчивость продукта к твердым частицам.Наивысшее значение X означает, что продукт может выдерживать более крупные твердые частицы. Последняя цифра в рейтинге IP обозначает стойкость к воздействию жидкостей. Число варьируется от 0 до 8.

Чем выше значение 4 ^{-й цифры} в IP-адресе, тем выше устойчивость устройства к воде. Если последнее значение до 4 или 5, это означает, что устройство защищено только от брызг. Значение более 5 означает, что продукт полностью водонепроницаем. Например, продукт с рейтингом IP78 на 100% устойчив к воде и твердым веществам.Число 7 означает твердое сопротивление, а число 8 — водонепроницаемость.

Важность знания рейтинга IPXX

Перед покупкой наушников или любого другого устройства необходимо знать рейтинг IP. Потому что мы используем наушники в разных местах и ​​в разных условиях. Иногда мы хотим послушать музыку во время прогулки под дождем. Люди также любят слушать музыку во время плавания.

Даже если вы не используете наушники в воде, они подвергаются воздействию влаги и пыли.Они контактируют с туманом, потом, мокрыми руками или шеями. Итак, вы должны знать лучший рейтинг IP, прежде чем покупать наушники, подходящие для вашего образа жизни.

Связанные: IPX4, IPX5, IPX6, IPX7, IPX8 рейтинги

Что такое рейтинг IPX4?

IPX4 — это стандартный рейтинг IP для наушников или других электронных устройств. IPX4 означает, что наушники защищены от брызг во всех направлениях. Таким образом, наушники с рейтингом IPX4 могут полностью противостоять брызгам воды. Но его нельзя погружать под воду.X означает, что устройство не является прочным. В то время как более высокий рейтинг IP дает большую водонепроницаемость.

В этой статье сравниваются различные рейтинги IP. Эти знания помогут вам выбрать лучший продукт с рейтингом IP.

IPX4 против IP55

Рейтинг IPX4 означает, что продукт устойчив к брызгам воды со всех сторон. В то время как «X» означает, что он не тестировался на твердое сопротивление. Однако это не означает, что он полностью уязвим для твердых тел.Он предлагает некоторую степень защиты от пыли и мусора.

Рейтинг IP55 означает, что продукт пыленепроницаемый. Рейтинг IP55 защищает наушники от вредных частиц пыли, которые мешают их нормальному функционированию. Этот рейтинг не делает наушники полностью устойчивыми к проникновению пыли. Например, наушники со степенью защиты IP55 устойчивы к проникновению твердых предметов с любого направления и выступают из сопла 6,33 мм.

Связано: IPX7 Водонепроницаемость

IPX4 по сравнению с IPX5

Продукты с классом IPX4 защищены только от брызг.Значит, они могут выдерживать небольшое давление воды и некоторое время. Рейтинг IPX5 на шаг впереди. X означает, что продукт не тестировался на твердое сопротивление. Однако он водонепроницаем и защищен от струй воды под низким давлением. Таким образом, они безопасны для использования в небольшой дождь.

IPX4 против IPX7

Продукт со степенью защиты IPX4 является водонепроницаемым, но не водонепроницаемым. В то время как IPX7 — идеальный рейтинг водонепроницаемости. Вы можете погружать наушники с классом защиты IPX7 в воду на глубину до 1 метра.Они могут оставаться в воде на 30 минут.

Несмотря на то, что устройства с классом защиты IPX7 не тестируются на прочное сопротивление, вы можете мыть их, если на них накапливается пыль. Кроме того, вы также можете использовать наушники с классом защиты IPX7 во время душа, плавания и сильного дождя. IPX4 не идеален для использования в этих местах.

Итак, IPX7 превосходит IPX4 с точки зрения защиты от воды. Но оба имеют одинаковое непроверенное качество пыленепроницаемости.

Связано: IPX8 и IP68 Рейтинг

IPX4 vs IP67

Рейтинг IPX4 защищает устройство от брызг воды с любого направления.Он не обладает стойкостью к твердым веществам, пыли, грязи или мусору. Более того, вы не можете погружать устройство IPX4 в воду.

Напротив, IP67 является полностью водонепроницаемым и пыленепроницаемым продуктом. Его можно погружать в воду на 30 минут и на глубину до 1 метра. IP67 лучше, чем IPX4, как с точки зрения защиты от воды, так и пыли.

Итак, если вам нужны 100% пыленепроницаемые и водонепроницаемые наушники или любое другое устройство, IP67 — идеальный выбор.

IPX4 против IP44

IP означает защиту от проникновения.Этот код обозначает устойчивость к твердым телам и пыли. Знак «X» в IPX4 означает, что он не тестировался на прочное сопротивление. Но он защищен от брызг со всех сторон.

Для сравнения: продукт со степенью защиты IP44 имеет 4 вместо X. Это означает, что продукт со степенью защиты IP44 обладает прочной устойчивостью в дополнение к устойчивости к брызгам со всех сторон. Он защищен от твердых частиц размером более 1 мм.

Итак, с точки зрения прочности IP44 лучше, чем IPX4. А по водонепроницаемости оба одинаковые.

IPX4 vs IP24

Последнее значение одинаково для IPX4 и IP24. Это означает, что и IPX4, и IP24 защищены от брызг со всех сторон. Оба устройства нельзя погружать в воду, вместо этого они устойчивы к брызгам воды. Продукты с классом защиты IP24 устойчивы к прикосновению пальцами и предметами размером более 12 мм.

Итак, если вам нужны как брызгозащищенные, так и пыленепроницаемые изделия, то IP24 лучше, чем IPX4.

IPX4 против IP78

IPX4 — непроверенный пылезащищенный продукт.Тем не менее, он защищен от брызг со всех сторон. Хотя IP78 намного лучше, чем IPX4. Потому что он водо- и пыленепроницаемый. Последняя цифра обозначает степень водонепроницаемости. Число 8 в IP78 показывает, что этот продукт на 100% водонепроницаем.

Таким образом, изделие с классом защиты IP78 можно погружать под воду на 30 минут и на глубину до 1,5 метров. Кроме того, он полностью устойчив к твердым предметам и пыли. Итак, IP78 — это наивысший рейтинг и намного лучше, чем IPX4.

Связанные: IPX7 против IP67 Объяснение

Заключительные слова

Эта статья предоставила вам исчерпывающие знания о рейтинге IP.Более того, мы также объяснили каждый популярный рейтинг IP, сравнивая его со стандартным рейтингом IPX4. Теперь у вас есть лучшее представление о том, какие наушники со значением IP вам следует выбрать. Это зависит от вашей цели, обстоятельств использования, а также от вашего бюджета. Однако вам следует выбирать наушники с рейтингом не ниже IPX4. Причина в том, что наушники всегда подвергаются воздействию влаги. Это руководство по рейтингу IP также полезно при выборе других электронных продуктов.

Привет! Я Нур Алам , основатель SpeakersMag.com . Я люблю музыку и получил степень бакалавра по направлению Sound Engineering . Теперь я завела свой блог о музыкальных продуктах. Как и вы, я люблю разные музыкальные продукты, и в свободное время я делюсь своими знаниями с любителями звука на этом сайте.

Испытания струй воды и мощных струй воды (IPX5 и IPX6)

Тестирование защиты от проникновения проверяет уровень защиты корпуса от вторжений. Два таких набора испытаний защиты от проникновения включают воздействие на испытуемое оборудование (EUT) водяных струй и мощных водяных струй.Эти тесты имеют номера IPX5 и IPX6. Первая цифра, представленная знаком «X», находится в диапазоне от 0 до 6 и указывает защиту от твердых частиц. Вторая цифра в случае водяных струй всегда будет 5, а в случае мощных водяных струй всегда будет 6. Следовательно, IP55 и IP56 отличаются, потому что в одном используются водяные струи, а в другом — мощные водяные струи. .

Ниже приводится краткое описание тестирования IPX5 и IPX6, как подробно описано в IEC 60529:

Тестирование струей воды IPX5:

• Определяется как вода, выбрасываемая из сопла (6.3 мм).
• Требование состоит в том, чтобы испытываемое оборудование (EUT) не подвергалось вредному воздействию воды, распыляемой на корпус с любого направления.
• Детали испытания включают продолжительность испытания не менее трех минут, объем воды 12,5 литров в минуту и ​​давление 30 кН / м² на расстоянии трех метров.

Испытание мощной струей воды IPX6:

• Определяется как вода, выбрасываемая из сопла (12.5 мм).
• Требование состоит в том, чтобы испытываемое оборудование (EUT) не подвергалось вредному воздействию воды, распыляемой на корпус с любого направления.
• Детали испытания включают продолжительность испытания не менее трех минут, объем воды 100 литров в минуту и ​​давление 100 кН / м² на расстоянии трех метров.

Полный список всех возможных комбинаций кодов защиты IPX5 и IPX6 согласно IEC 60529 см. В таблице внизу этой страницы.

Ниже приведен список всех комбинаций IP-кодов IPX5 и IPX6 вместе с кратким описанием каждого теста:

Рейтинг IP	Степень защиты от твердых посторонних предметов	Степень защиты от воды
IP05	Не защищено	Водяные форсунки
IP15	Твердый объект> 50 мм	Водяные форсунки
IP25	Твердый объект> 12.5 мм	Водяные форсунки
IP35	Твердый объект> 2,5 мм	Водяные форсунки
IP45	Твердый объект> 1 мм	Водяные форсунки
IP55	Защита от пыли	Водяные форсунки
IP65	Пыленепроницаемый	Водяные форсунки
IP06	Не защищено	Мощные водяные форсунки
IP16	Твердый объект> 50 мм	Мощные водяные форсунки
IP26	Твердый объект> 12.5 мм	Мощные водяные форсунки
IP36	Твердый объект> 2,5 мм	Мощные водяные форсунки
IP46	Твердый объект> 1 мм	Мощные водяные форсунки
IP56	Защита от пыли	Мощные водяные форсунки
IP66	Пыленепроницаемый	Мощные водяные форсунки

Объяснение рейтингов IP | Таблица рейтингов IP

IP00	Не защищен от твердых частиц.	Не защищен от жидкостей.
IP01	Не защищен от твердых частиц.	Защищено от конденсата.
IP02	Не защищен от твердых частиц.	Защищено от водяных брызг под углом менее 15 градусов от вертикали.
IP03	Не защищен от твердых частиц.	Защищено от водяных брызг под углом менее 60 градусов от вертикали.
IP04	Не защищен от твердых частиц.	Защищено от водяных брызг с любого направления.
IP05	Не защищен от твердых частиц.	Защищено от струй воды под низким давлением с любого направления.
IP06	Не защищен от твердых частиц.	Защищено от струй воды под высоким давлением с любого направления.
IP07	Не защищен от твердых частиц.	Защищено от погружения на глубину от 15 см до 1 метра.
IP08	Не защищен от твердых частиц.	Защищено от длительного погружения в воду до определенного давления.
IP10	Защищено от прикосновения руками более 50 миллиметров.	Не защищен от жидкостей.
IP11	Защищено от прикосновения руками более 50 миллиметров.	Защищено от конденсата.
IP12	Защищено от прикосновения руками более 50 миллиметров.	Защищено от водяных брызг под углом менее 15 градусов от вертикали.
IP13	Защищено от прикосновения руками более 50 миллиметров.	Защищено от водяных брызг под углом менее 60 градусов от вертикали.
IP14	Защищено от прикосновения руками более 50 миллиметров.	Защищено от водяных брызг с любого направления.
IP15	Защищено от прикосновения руками более 50 миллиметров.	Защищено от струй воды под низким давлением с любого направления.
IP16	Защищено от прикосновения руками более 50 миллиметров.	Защищено от струй воды под высоким давлением с любого направления.
IP17	Защищено от прикосновения руками более 50 миллиметров.	Защищено от погружения на глубину от 15 см до 1 метра.
IP18	Защищено от прикосновения руками более 50 миллиметров.	Защищено от длительного погружения в воду до определенного давления.
IP20	Защищено от прикосновения пальцами и предметами размером более 12 миллиметров.	Не защищен от жидкостей.
IP21	Защищено от прикосновения пальцами и предметами размером более 12 миллиметров.	Защищено от конденсата.
IP22	Защищено от прикосновения пальцами и предметами размером более 12 миллиметров.	Защищено от водяных брызг под углом менее 15 градусов от вертикали.
IP23	Защищено от прикосновения пальцами и предметами размером более 12 миллиметров.	Защищено от водяных брызг под углом менее 60 градусов от вертикали.
IP24	Защищено от прикосновения пальцами и предметами размером более 12 миллиметров.	Защищено от водяных брызг с любого направления.
IP25	Защищено от прикосновения пальцами и предметами размером более 12 миллиметров.	Защищено от струй воды под низким давлением с любого направления.
IP26	Защищено от прикосновения пальцами и предметами размером более 12 миллиметров.	Защищено от струй воды под высоким давлением с любого направления.
IP27	Защищено от прикосновения пальцами и предметами размером более 12 миллиметров.	Защищено от погружения на глубину от 15 см до 1 метра.
IP28	Защищено от прикосновения пальцами и предметами размером более 12 миллиметров.	Защищено от длительного погружения в воду до определенного давления.
IP30	Защищено от инструментов и проводов диаметром более 2,5 мм.	Не защищен от жидкостей.
IP31	Защищено от инструментов и проводов диаметром более 2,5 мм.	Защищено от конденсата.
IP32	Защищено от инструментов и проводов диаметром более 2,5 мм.	Защищено от водяных брызг под углом менее 15 градусов от вертикали.
IP33	Защищено от инструментов и проводов диаметром более 2,5 мм.	Защищено от водяных брызг под углом менее 60 градусов от вертикали.
IP34	Защищено от инструментов и проводов диаметром более 2,5 мм.	Защищено от водяных брызг с любого направления.
IP35	Защищено от инструментов и проводов диаметром более 2,5 мм.	Защищено от струй воды под низким давлением с любого направления.
IP36	Защищено от инструментов и проводов диаметром более 2,5 мм.	Защищено от струй воды под высоким давлением с любого направления.
IP37	Защищено от инструментов и проводов диаметром более 2,5 мм.	Защищено от погружения на глубину от 15 см до 1 метра.
IP38	Защищено от инструментов и проводов диаметром более 2,5 мм.	Защищено от длительного погружения в воду до определенного давления.
IP40	Защищено от инструментов и тонких проводов более 1 миллиметра.	Не защищен от жидкостей.
IP41	Защищено от инструментов и тонких проводов более 1 миллиметра.	Защищено от конденсата.
IP42	Защищено от инструментов и тонких проводов более 1 миллиметра.	Защищено от водяных брызг под углом менее 15 градусов от вертикали.
IP43	Защищено от инструментов и небольших проводов более 1 миллиметра.	Защищено от водяных брызг под углом менее 60 градусов от вертикали.
IP44	Защищено от инструментов и тонких проводов более 1 миллиметра.	Защищено от водяных брызг с любого направления.
IP45	Защищено от инструментов и тонких проводов более 1 миллиметра.	Защищено от струй воды под низким давлением в любом направлении.
IP46	Защищено от инструментов и тонких проводов более 1 миллиметра.	Защищено от струй воды под высоким давлением с любого направления.
IP47	Защищено от инструментов и тонких проводов более 1 миллиметра.	Защищено от погружения на глубину от 15 см до 1 метра.
IP48	Защищено от инструментов и тонких проводов более 1 миллиметра.	Защищено от длительного погружения в воду до определенного давления.
IP50	Защищено от ограниченного проникновения пыли.	Не защищен от жидкостей.
IP51	Защищено от ограниченного проникновения пыли.	Защищено от конденсата.
IP52	Защищено от ограниченного проникновения пыли.	Защищено от водяных брызг под углом менее 15 градусов от вертикали.
IP53	Защищено от ограниченного проникновения пыли.	Защищено от водяных брызг под углом менее 60 градусов от вертикали.
IP54	Защищено от ограниченного проникновения пыли.	Защищено от водяных брызг с любого направления.
IP55	Защищено от ограниченного проникновения пыли.	Защищено от струй воды под низким давлением с любого направления.
IP56	Защищено от ограниченного проникновения пыли.	Защищено от струй воды под высоким давлением с любого направления.
IP57	Защищено от ограниченного проникновения пыли.	Защищено от погружения на глубину от 15 см до 1 метра.
IP58	Защищено от ограниченного проникновения пыли.	Защищено от длительного погружения в воду до определенного давления.
IP60	Защищено от полного проникновения пыли.	Не защищен от жидкостей.
IP61	Защищено от полного проникновения пыли.	Защищено от конденсата.
IP62	Защищено от полного проникновения пыли.	Защищено от водяных брызг под углом менее 15 градусов от вертикали.
IP63	Защищено от полного проникновения пыли.	Защищено от водяных брызг под углом менее 60 градусов от вертикали.
IP64	Защищено от проникновения пыли.	Защищено от водяных брызг с любого направления.
IP65	Защищено от полного проникновения пыли.	Защищено от струй воды под низким давлением с любого направления.
IP66	Защищено от полного проникновения пыли.	Защищено от струй воды под высоким давлением с любого направления.
IP67	Защищено от полного проникновения пыли.	Защищено от погружения на глубину от 15 см до 1 метра.
IP68	Защищено от полного проникновения пыли.	Защищено от длительного погружения в воду до определенного давления.
IP69K	Защищено от полного проникновения пыли.	Защищено от пароструйной очистки.

Защита от проникновения и тестирование IP

» } }, { «@type»: «Вопрос», «name»: «Почему используется Ingress-тестирование?», «acceptAnswer»: { «@наберите ответ», «text»: «Для правильного функционирования многих продуктов требуется изоляция от внешних элементов. Эти внешние элементы включают туман, пар, брызги воды, песок, масло и даже пальцы, и это лишь некоторые из них. продукт будет функционировать должным образом, когда будет помещен в поле.» } }, { «@type»: «Вопрос», «name»: «Какие продукты необходимо защитить от проникновения?», «acceptAnswer»: { «@наберите ответ», «text»: «Для разных продуктов требуются разные уровни тестирования и разные типы тестирования. Обычно защита от проникновения подразделяется на тестирование на проникновение посторонних предметов или жидкостей. Для многих продуктов точка, где вероятность отказа наиболее высока, наступает в шов между двумя частями «. } }, { «@type»: «Вопрос», «name»: «Какие продукты нуждаются в защите от проникновения?», «acceptAnswer»: { «@наберите ответ», «text»: «В Америке и Канаде многие продукты, которые регулируются техническими стандартами, такими как стандарты UL или CSA, должны иметь степень защиты от проникновения (или IP).Эти продукты включают компьютеры, лабораторное оборудование, определенные медицинские устройства, осветительные приборы, а также продукты, которые должны оставаться непыльными или влагостойкими. Запечатанные предметы, которые, вероятно, будут размещены в опасных местах, также нуждаются в рейтинге IP «. } }, { «@type»: «Вопрос», «name»: «Каковы рейтинги защиты от проникновения?», «acceptAnswer»: { «@наберите ответ», «text»: «Классы защиты от проникновения — это стандартизированные значения, которые используются для описания типа и степени защиты от проникновения, которой обладает конкретный элемент.Рейтинги представлены двумя наборами: один предназначен для посторонних предметов и пыли (то есть твердых тел), а другой — для жидкостей (например, воды) ». } }, { «@type»: «Вопрос», «name»: «Какие проблемы возникают при тестировании защиты от проникновения?», «acceptAnswer»: { «@наберите ответ», «text»: «При тестировании защиты от проникновения возникает несколько проблем. Первая заключается в том, что тестирование защиты от проникновения требует строгих условий и тщательной производительности. Другая проблема заключается в том, что производитель должен хорошо понимать уровень защиты от проникновения, который требуется для их продукт.»} }] }

Тестирование защиты от проникновения

Многие продукты проходят множество испытаний, прежде чем попадут на рынок. Эти испытания включают испытания на безопасность продукта, электромагнитную совместимость, испытания на вибрацию и многие другие.

Что такое тестирование IP?

Тестирование защиты от проникновения, или тестирование IP, проверяет способность продукта защищать от «проникновения», то есть проникновения воды, пыли и посторонних предметов. Некоторые из стандартов, относящихся к тестированию IP, — это MIL-STD-810 (военный), RTCA / DO-160 (радиотехническая комиссия по аэронавтике) и IEC 60529 (Международная электротехническая комиссия).

Почему используется входящее тестирование?

Есть несколько причин для проведения входного тестирования, включая безопасность, функциональность и маркетинг продукта.

Для правильного функционирования многих продуктов требуется изоляция от внешних элементов. Эти внешние элементы включают туман, пар, распыленную воду, песок, масло и даже пальцы, и это лишь некоторые из них. Тестирование защиты от проникновения помогает определить, будет ли тот или иной продукт правильно работать в полевых условиях.

Какие продукты необходимо защитить от проникновения?

Для разных продуктов требуются разные уровни тестирования и разные типы тестирования.Обычно защита от проникновения подразделяется на проверку на проникновение посторонних предметов или жидкостей. Для многих продуктов точка, в которой они, скорее всего, выйдут из строя, находится в стыке между двумя частями.

Испытания по швам

Пыль и вода могут попасть внутрь изделия через шов, соединяющий две части. Поэтому швы между компонентами часто герметизируются прокладкой — жесткой или гибкой.

Жесткие прокладки обеспечивают структурную стабильность и лучшую защиту от проникновения, чем гибкие прокладки, а гибкие прокладки могут обеспечить большую общую функциональность продукта.Однако гибкие прокладки часто представляют проблему при попытке защитить элементы. Их гибкость может иногда оставлять небольшие щели в уплотнении, через которые внешняя среда может проникнуть внутрь продукта.

Кроме того, прокладки иногда устанавливаются неправильно или прикручиваются или прикручиваются со слишком малым или слишком большим давлением. В любом случае между двумя компонентами может образоваться разрыв, который может стать источником проникновения внешних элементов в продукт.

Более общее входящее тестирование

Некоторые входные испытания проводятся при различных настройках температуры и давления.Это важно, потому что в некоторых случаях контакт с водой может изменить внутреннее давление компонента. Если это важно, для снятия перепада давления можно использовать специальные материалы, такие как Gore-Tex.

В других случаях устройству может потребоваться пропускать воздух через него, но оно все равно должно блокировать воду. Например, рассмотрим микрофон, который будет записывать певца, исполняющего мелодию. Он работает, воздействуя на волны давления, вызванные голосом певца, но любая вода, которая может попасть в микрофон, может сделать его бесполезным.

К счастью, вода имеет поверхностное натяжение, и этому может препятствовать сетка из пластика или проволоки. Сетка задерживает воду и в основном предотвращает ее попадание в микрофон, в то время как сетка по-прежнему позволяет воздуху свободно течь.

Какие продукты нуждаются в защите от проникновения?

В Америке и Канаде многие продукты, которые регулируются техническими стандартами, такими как стандарты UL или CSA, должны иметь степень защиты от проникновения (или IP). Эти продукты включают компьютеры, лабораторное оборудование, определенные медицинские устройства, осветительные приборы, а также продукты, которые должны оставаться непыльными или влагостойкими.Запечатанные элементы, которые, вероятно, будут размещены в опасных местах, также нуждаются в рейтинге IP.

В некоторых случаях тестирование IP является добровольным, но продавцы часто запрашивают у производителей рейтинг IP, прежде чем размещать продукт на складе. Например, строительный магазин может потребовать, чтобы все продаваемые им уличные светильники имели степень защиты IP от проникновения влаги. Строительный магазин не хочет получать много возвращенных товаров или нести ответственность в случае каких-либо несчастных случаев, произошедших из-за неисправности продукта.В таком случае производитель обязан соблюдать стандарты продавца.

Некоторые другие типичные продукты, требующие защиты от внешних воздействий, включают компоненты в автомобильном и военном оборудовании. В этих случаях испытание давлением воды имеет решающее значение, поскольку вода может загрязнить систему. Однако для очистки часто используется вода, поэтому продукт должен быть устойчивым к проникновению воды в чувствительные компоненты.

Испытание водяным распылением может помочь убедиться в правильной установке прокладок, закрывающих уплотнения в этих системах.Также важно учитывать, что при испытании на распыление вода может подаваться с высокой скоростью, что создает свои собственные проблемы.

Иногда вода может просочиться даже через хорошо запечатанную прокладку. Обеспечение наличия в прокладке экрана, препятствующего разбрызгиванию воды, может иметь важное значение для поддержания работоспособности прокладки в этих условиях.

Другие распространенные предметы, требующие испытаний на защиту от проникновения, включают электрические розетки, сотовые телефоны, холодильники (особенно их электродвигатели) и наручные часы.

Каковы рейтинги защиты от проникновения?

Классы защиты от проникновения — это стандартизированные рейтинги, которые используются для описания типа и степени защиты от проникновения, которой обладает конкретный элемент. Оценки представлены в двух наборах: один для посторонних предметов и пыли (то есть твердых тел), а другой — для жидкостей (например, воды).

Каждый рейтинг начинается с «IP», что означает степень защиты от проникновения. Первая цифра после «IP» относится к степени защиты от проникновения посторонних предметов и пыли.Вторая цифра относится к защите от проникновения жидкостей. При обращении к одному из этих двух типов загрязняющих веществ оставшийся тип обозначается знаком X. Например, IP1X соответствует рейтингу 1 против проникновения посторонних предметов и пыли, а X указывает, что рейтинг проникновения жидкостей не соответствует данный. Обратите внимание, что X не означает нулевую защиту.

Вот стандартные рейтинги проникновения посторонних предметов и пыли, как их интерпретировать:

• IP0X: этот рейтинг указывает на то, что изделие вообще не защищено от проникновения посторонних предметов.

• IP1X: Этот рейтинг означает, что изделие защищено от доступа с тыльной стороны руки и твердых посторонних предметов размером более 50 мм (около 2 дюймов). Это подтверждается тем, что 50-миллиметровый зонд находится на достаточном расстоянии от опасных частей и не проникает в предмет полностью.

• IP2X: этот рейтинг означает, что к опасным частям нельзя добраться пальцем или твердыми предметами размером более 12,5 мм (примерно полдюйма). Это проверяется с помощью «шарнирного пальца» длиной от 12 до 80 мм.

• IP3X: Этот рейтинг дается для элементов, в которых к опасным частям нельзя получить доступ с помощью инструмента, такого как отвертка, или твердых посторонних предметов размером более 2,5 мм (около одной десятой дюйма). Это проверяется с помощью щупа диаметром 2,5 мм, который не может проникнуть в предмет.

• IP4X: этот рейтинг применяется к элементам, в которых к опасным частям невозможно получить доступ даже с помощью провода, или посторонних предметов размером более 1,0 мм. Это проверяется с помощью зонда доступа 1,0 мм и путем осмотра, чтобы убедиться, что попадание пыли не мешает работе детали.

• IP5X: этот рейтинг относится к опасным частям, к которым невозможно получить доступ даже с помощью провода, а также применима защита от проникновения пыли. Это проверяется с помощью зонда доступа 1,0 мм и путем осмотра, чтобы убедиться, что попадание пыли не мешает работе детали.

• IP6X: Для этого класса проникновение пыли не допускается. В остальном он аналогичен IP5X, за исключением того, что элемент полностью защищен от пыли.

Далее, вот рейтинги проникновения жидкостей:

• IPX0: этот рейтинг указывает на то, что изделие вообще не защищено от проникновения жидкостей.

• IPX1: этот рейтинг показывает, что предмет защищен от вертикально падающих капель жидкости, а это означает, что любое падение на предмет не окажет вредного воздействия.

• IPX2: этот рейтинг расширяет IPX1, обеспечивая защиту от падающих капель жидкости под углом до 15 градусов.

• IPX3: Этот рейтинг дается, когда объект защищен от проникновения распыляемой жидкости. Это проверено путем распыления воды под углом до 60 градусов по вертикали и установлено, что от этого не было никакого вреда. Спрей может иметь колеблющуюся форму со скоростью потока, которая зависит от испытуемого объекта.

• IPX4: Этот рейтинг расширяет IPX3, включая защиту от проникновения брызг жидкости. Он проверен, установив, что брызги воды не оказывают вредного воздействия на изделие.

• IPX5: Этот рейтинг относится к изделиям, защищенным от проникновения струй жидкости. Его дают после тестирования струей воды, и он показывает отсутствие вредных воздействий.

• IPX6: Этот рейтинг дан для изделий, которые могут обеспечить защиту от проникновения мощных струй жидкости. Это расширенная версия IPX5. Давление воды в этом тесте может достигать 14,5 фунтов на квадратный дюйм (PSI).

• IPX7: этот рейтинг идет дальше и указывает на защиту от временного погружения в жидкости.Оценка дается после погружения предмета в воду на 1 метр на 30 минут без вредных последствий.

• IPX8: этот рейтинг расширяет рейтинг IPX7 для погружения в воду на большую глубину и более длительные периоды времени. Условия погружения в воду согласовываются между производителем и испытательной лабораторией. Технические характеристики должны быть четко указаны на продукте.

Эти характеристики установлены в стандарте испытаний ANSI под названием IEC 60529.Некоторые рейтинговые системы увеличивают второе число до возможных 9, что указывает на защиту от пароструйной очистки.

Тестирование проверяется в каждом случае инженером по тестированию, чья работа заключается в проверке тестируемого элемента сразу после завершения теста для определения результата. Очень важно, чтобы инженер по тестированию был хорошо обучен и хорошо знал, как проводить тесты и сообщать о результатах.

Какие проблемы возникают при тестировании защиты от проникновения?

При тестировании защиты от проникновения возникает несколько проблем.Во-первых, тестирование защиты от проникновения требует строгих условий и тщательной работы. Другая проблема заключается в том, что производитель должен хорошо понимать уровень защиты от проникновения, который требуется для его продукта. Например, для электрической розетки может потребоваться степень защиты IP22, что означает, что в розетку нельзя проникнуть пальцем, а падающая жидкость не может попасть в розетку под углом до 15 градусов.

Напротив, для электродвигателя в холодильнике могут потребоваться классы от IP42 до IP66.Как правило, чем выше рейтинг, тем выше стоимость проектирования и изготовления. Поэтому производителю стоит подумать о защите от проникновения, которая действительно необходима для продукта. Любая дополнительная защита может дать только дополнительный маркетинговый потенциал.

Например, мобильный телефон Samsung Galaxy S5 имеет рейтинг IP67. Он полностью непроницаем для пыли и грязи и может выдержать 30 минут погружения в воду на глубину до 1 метра. Трудно придумать приложение для телефона, которое требует такого длительного погружения в воду на глубину 1 метр, но оно обеспечивает маркетинговую составляющую для продукта.

Однако то, что предмет проходит определенный уровень тестирования, не означает, что он обязательно пройдет все уровни более низкого значения. Например, продукт может пережить погружение в воду, но не выдержит, если на него в течение нескольких минут стреляет водная струя. Если вы сомневаетесь, узнайте больше о тестировании, которое прошел конкретный продукт.

Еще одна проблема, которую следует учитывать, заключается в том, что различные стандарты защиты от проникновения, такие как стандарты ANSI / UL, не обязательно эквивалентны стандартам IP.Протоколы тестирования различаются, поэтому удовлетворение одним стандартом не обязательно означает удовлетворение всеми другими стандартами.

Национальные технические системы

В National Technical Systems (NTS) мы предоставляем рекомендации, расценки и превосходное тестирование защиты от проникновения, среди многих других аспектов инженерных услуг. Мы обслуживаем аэрокосмический, оборонный, ядерный, телекоммуникационный, энергетический и многие другие рынки. Какими бы ни были ваши потребности в тестировании защиты от проникновения, вы можете рассчитывать на помощь NTS.
