Фирма / бренд / производитель Название компании-производителя. Также вы можете посмотреть всю продукцию, нажав на название. | Dell |
| Модель Наименование, под которым устройство появляется в магазинах. | P2815Q |
| Альтернативное название Часто производитель указывает подробную маркировку для своей продукции. | Нет данных |
| Год выпуска | 2014 |
| ЖК панель Модель применяемой в дисплее панели. | Нет данных |
| Размер / класс Одна из основных характеристик, по которой определяется размер, указывается в дюймах. От неё зависит размер и качество изображения. Нажмите на значение для поиска мониторов аналогичного размера. | 28″ |
| Радиус кривизны В моду входят вогнутые экраны. По мнению производителей, это улучшает погружение пользователей и повышает удобство при работе с большой диагональю. Чем меньше указанный радиус, тем сильнее изогнут экран. | Нет данных |
Диагональ матрицы Для удобства даётся в разных единицах измерения длины (миллиметрах, сантимерах, дюймах и футах). | 711.2 мм 71.1 см 28″ 2.3′ |
| Ширина матрицы Для удобства даётся в разных единицах измерения длины (миллиметрах, сантимерах, дюймах и футах). | 620.93 мм 62.1 см 24.4″ 2′ |
| Высота матрицы Для удобства даётся в разных единицах измерения длины (миллиметрах, сантимерах, дюймах и футах). | 341.28 мм 34.1 см 13.4″ 1.1′ |
| Разрешение Одна из основных характеристик, совместно с диагональю влияющая на качество изображения. При одновременно большой диагонали и низком разрешении картинка на экране будет некачественной, шрифты рыхлыми, будут заметны крупные пиксели. При небольшой диагонали и высоком разрешении качество повышается, но уменьшается размер элементов и шрифтов, что требует включения масштабирования на компьютере. Напрямую влияет на требовательность к видеокарте. Нажмите на значение для поиска мониторов с аналогичным разрешением. | 3840×2160 Ultra HD (UHD) / 4K / 2160p |
Соотношение сторон Соотношение размеров дисплея по горизонтали и вертикали. Самое популярное значение — 16:9, экраны 4:3 уходят в прошлое, постепенно входят в моду ультраширокие 21:9. Неожиданно удобным для работы может оказаться 16:10. | 16:9 |
| Тип матрицы Важная характеристика. Существует 3 основных типа матриц: TN, IPS, VA и их вариации. Также некоторые производители дают свои названия, например, PLS. Каждому виду присущи свои достоинства и недостатки, выбирайте, исходя из своих требований. Нажмите, чтобы найти мониторы с аналогичной матрицей. | TN |
| Покрытие Есть матовые и глянцевые покрытия. Глянец, обычно, радует более насыщенным цветом и высоким контрастом, но бликует при ярком освещении, вы можете видеть своё отражение в мониторе. Матовые дисплеи имеют антибликовое покрытие, которое делает цветопередачу не такой насыщенной. Подбирайте под своё освещение. | Матовое/Антибликовое (3H) |
Полезная площадь монитора Косметический параметр, высчитываемый по соотношению лицевой панели и матрицы дисплея. На него стоит обращать внимание, если вы любитель тонких рамок или место на компьютерном столе сильно ограничено. | 83.95 % |
| Дополнительная информация | Нет данных |
| Шаг пикселя Термин, применимый к современным LED экранам. Измеряется расстояние между соседними пикселями в миллиметрах, влияет на зернистость экрана, рыхлость шрифтом и оптимальное расстояние от человека до дисплея. | 0.162 мм |
| Плотность пикселей Число пикселей, расположенных на одном квадратном дюйме матрицы. Влияет на зернистость экрана, рыхлость шрифтом и оптимальное расстояние от человека до дисплея. | 157 ppi |
| Глубина цвета матрицы Важный параметр для тех, кто работает с цветом, например, обрабатывает фотографии. Наибольшее распространение получили мониторы с 8-битными матрицами. Дисплеи с большей глубиной цвета и разрядностью стоят ощутимо дороже. | 10 бит (8 бит + FRC) |
FRC (Frame rate control) Технология, увеличивающая глубину цвета матрицы. Во время работы быстро переключает пиксели между цветовыми оттенками, за счёт чего пользователь видит промежуточный оттенок. Обратите внимание, что некоторые люди уязвимы к подобному мерцанию, у них быстро устают глаза, появляется ощущение сухости. Тем не менее, большинство людей не ощущает никакого дискомфорта, а подавляющее количество мониторов выпускается с FRC. | Да |
| Количество отображаемых цветов | 1073741824 |
| Битность цвета | 30 |
| sRGB | 97 % |
| NTSC | 72 % |
| DCI-P3 | Нет данных |
| Rec. 2020 | Нет данных |
| Подсветка Современные матрицы не излучают свет, поэтому им нужна подсветка. Тип подсветки влияет на качество изображения, правильное отображение цветов, утомляемость глаз. Кроме того, со временем подсветка может деградировать, искажая цветопередачу. | W-LED |
| Flicker-Free Безопасные для зрения мониторы без ШИМ  Обратите внимание, что многие модели мониторов обеспечивают адекватную регулировку яркости лишь до какого-то предела, ниже которого в работу вступает ШИМ. Ищите обзор, в котором отсутствие ШИМ на любой яркости подтверждено измерениями. | Нет |
| Яркость Максимальная яркость дисплея. Все современные мониторы выдают достаточную максимальную яркость. При покупке стоит проверить минимальную, чтобы вашим глазам было комфортно при слабом освещении. | 300 кд/м2 |
| Статический контраст Величина, определяющая, какую контрастность может выдать монитор одновременно на отдельно взятом кадре. | 1000:1 |
| Динамический контраст В большинстве случаев — маркетинг и реклама. Здесь указывают разницу между максимально возможным ярким и тёмным цветом на дисплее, что при реальном использовании практически невозможно. Обращайте внимание на статическую контрастность. | Нет данных |
Углы обзора (по горизонтали / по вертикали) Углы обзора, при которых изображение, по мнению производителя, будет оставаться в рамках приемлемого качества. Будьте готовы к заметному искажению цвета. | 170 / 160 ° |
| Максимальная вертикальная частота обновления Важное для геймеров значение. Показывает, сколько раз в секунду обновляется изображение на матрице. Чем выше частота обновления, тем плавнее и комфортнее играть. Самые простые мониторы выдают 60 Гц, бюджетные игровые 120 Гц, самые топовые — 240 Гц. Всё большую популярность обретает промежуточный вариант 144 Гц. Важно подобрать видеокарту, стабильно выдающую число кадров, равное частоте монитора, иначе никаких улучшений вы не почувствуете. | 85 Гц |
| Минимальная вертикальная частота обновления | 24 Гц |
| Максимальная частота горизонтальной развёртки Максимальная частота горизонтального сканирования, показывающая количество горизонтальных строк, отрисовываемых экраном в секунду. | 114 мс |
Минимальная частота горизонтальной развёртки Минимальная частота горизонтального сканирования, показывающая количество горизонтальных строк, отрисовываемых экраном в секунду. | 31 мс |
| Минимальное время отклика GtG (Grey to Grey) Матрицы с высоким временем отклика «порадуют» вас шлейфами в динамичных сценах фильмов с играми. GtG — время, за которое матрица переключает яркость на сером цвете с минимальной до почти максимальной. Учитывая, что играх отображаются все цвета, слабо отображает реальную производительности, зато упорно указывается производителями в рекламных материалах. В современных мониторах есть технологии разгона, при которых время отклика сокращается, но появляются артефакты изображения. Функции разгона разнятся у производителей, какие-то помогают реально, какие-то не делают ничего, кроме порчи картинки. | 5 мс |
Среднее время отклика BWB (Black-White-Black), BtB (Black to Back) Матрицы с высоким временем отклика «порадуют» вас шлейфами в динамичных сценах фильмов с играми. Среднее время отклика — время, за которое матрица переключается с чёрного цвета на белый и обратно. В современных мониторах есть технологии разгона, при которых время отклика сокращается, но появляются артефакты изображения. | 18 мс |
| Входная задержка (input-lag) Ещё один важный для любителей игр параметр. Задержка между сигналом с компьютера на монитор и выводом картинки на экран. При высоких значениях, вы будете ощущать задержку между своими действиями и отображением на экране. | 120 мс |
| Поддержка 3D технологий Информация о том, поддерживает ли монитор виртуальную реальность. Техология зависит от производителя и типа экрана. | Нет |
| 3D технологии Поддерживаемые технологии зависят от производителя и типа экрана. | Нет данных |
| Технология | Нет данных |
| Значение | Нет данных |
| Единицы измерения | Нет данных |
Встроенные динамики Аудиосистема в мониторе позволяет монитору воспроизводить передаваемый компьютером звук по HDMI или другому интерфейсу. | Нет данных |
| Встроенный сабвуфер Сабвуфер воспроизводит низкие частоты, повышая качество звука. | Нет данных |
| Дополнительные функции аудио | Нет данных |
| Встроенная камера Камера позволяет пользоваться skype и другими мессенджерами с поддержкой видеозвонков без использования дополнительной вебкамеры. | Нет |
| Разрешение встроенной камеры | Нет данных |
| Дополнительные функции камеры | Нет данных |
| Встроенный ТВ-тюнер Опция, которая позволяет подать телефизионный сигнал непосредственно на устройство. Есть различные форматы, поддерживаемые цифровыми, аналоговыми и кабельными тюнерами. | Нет |
| Сетевые технологии Сетевые стандарты, позволяющие подключаться к интернету и домашним сетям по беспроводным и проводным подключениям. | Нет данных |
Порты подключения переферии Слоты для карт памяти, USB-порты, аудио/видео разъёмы и прочие интерфейсы, благодаря которым можно подключить разнообразные устройства. | 4 x USB 3.0 (downstream) 1 x USB 3.0 (upstream) 1 x HDMI 1.4 (MHL) 1 x DisplayPort (Output MST) 1 x DisplayPort 1.2 1 x DisplayPort 1.2 (Input mini) 1 x 3.5 mm Audio Out |
| SoC | Нет данных |
| CPU Центральный процессор. | Нет данных |
| Число ядер CPU | Нет данных |
| Частота CPU Максимальная частота центрального процессора. | Нет данных |
| GPU Графический процессор. | Нет данных |
| Число ядер GPU | Нет данных |
| RAM Оперативная память. | Нет данных |
| Тип RAM | Нет данных |
| Число каналов RAM | Нет данных |
| ROM Встроенная память. | Нет данных |
| OS Операционная система. | Нет данных |
Форматы видео файлов Перечень поддерживаемых устройством форматов видео. Вы можете напрямую подключить внешний жёсткий диск или передать по сети файл и открыть его, если он поддерживается. | Нет данных |
| Форматы графических файлов Перечень поддерживаемых устройством форматов графики. Вы можете напрямую подключить внешний жёсткий диск или передать по сети файл и открыть его, если он поддерживается. | Нет данных |
| Форматы аудио файлов Перечень поддерживаемых устройством форматов аудио. Вы можете напрямую подключить внешний жёсткий диск или передать по сети файл и открыть его, если он поддерживается. | Нет данных |
| Сеть 110 В Возможность работать в сети с напряжением 110 вольт и допустимый разброс напряжения, при котором производитель гарантирует работоспособность. | 100 В — 120 В |
| Сеть 220 В Возможность работать в сети с напряжением 220 вольт и допустимый разброс напряжения, при котором производитель гарантирует работоспособность. | 220 В — 240 В |
| Частота Допустимый диапазон частоты в сети переменного тока, при котором производитель гарантирует работоспособность. | 50 Гц — 60 Гц |
| Потребляемый ток | 1. 5 А |
| Энергопотребление в выключенном состоянии Мощность, которую потребляет устройство после отключения | 0.5 Вт |
| Энергопотребление в режиме сна Мощность, которую потребляет устройство в врежиме сна или ожидания, в который большинство мониторов входит при длительном отсутствии сигнала. | 0.5 Вт |
| Энергопотребление в режиме ЭКО | Нет данных |
| Энергопотребление в режиме работы Средняя мощность, которую дисплей потребляет при обычной работе длительное время. | 75 Вт |
| Класс энергоэффективности Принятый в Евросоюзе стандарт, указывающий на энергопотребление устройств. Классификация включает в себя следующие значения: A+++, A++, A+, A, B, C, D, E, F, G. A+++ — самые энергоэффективные устройства. | Нет данных |
Крепление VESA Стандарт крепления VESA позволяет подобрать крепление или кронштейн для удобного закрепления монитора. Существуют как простые неподвижные крепления на стену, так и дорогие кронштейны с 3 степенями свободы, позволяющие установить монитор под нужным углом. | Да |
| Стандарт VESA В зависимости от размера и массы устройства, применяются различные крепления. | 100 x 100 мм |
| Съёмная подставка Возможность снять подставку, иначе, «ножку» монитора. Будет полезно, если вы хотите закрепить его на стене. | Да |
| Регулировка по высоте (вверх / вниз) Возможность регулировать высоту подставки монитора, поднимая и опуская его над поверхностью. Позволяет установить экран точно на уровне глаз. | Нет |
| Поворот в портретный режим Возможность повернуть на 90° или больше. | Да |
| Поворот по горизонтали (налево / направо) Возможность поворачивать устройство вокруг своей оси по горизонтали. Заменяется поворотом вместе с подставкой. | Да |
| Максимальный угол поворота налево | 45 ° |
| Максимальный угол поворота направо | 45 ° |
Наклон по вертикали (вперёд / назад) Возможность наклона экрана вперёд или назад для подбора оптимального угла просмотра. | Да |
| Наклон вперёд Максимальный угол, на который можно наклонить экран вперёд. | 5 ° |
| Наклон назад Максимальный угол, на который можно наклонить экран назад. | 21 ° |
| Ширина без ножки | 661.3 мм |
| Высота без ножки | 381.7 мм |
| Глубина без ножки | 56.2 мм |
| Вес без ножки | 5.19 кг |
| Ширина с ножкой | 661.3 мм |
| Высота с ножкой | 435.3 мм |
| Глубина с ножкой | 204.1 мм |
| Вес с ножкой | 7.2 кг |
| Цвета корпуса | Чёрный |
| Аксессуары в комплекте | DisplayPort cable — mini-DP to DP USB 3.0 upstream cable |
| Функции Особенности устройства, на которые стоит обратить внимание. | Нет данных |
| Функции | Нет данных |
| Соответствие сертификатам | ENERGY STAR 6.0 Epeat Gold RoHS TCO Certified Displays |
| Диапазон рабочих температур | 0 °C — 40 °C |
| Диапазон рабочей влажности воздуха | 10 % — 80 % |
| Температура хранения и транспортировки | -20 °C — 60 °C |
| Влажность воздуха при хранении | 5 % — 90 % |
Dell 28 Ultra HD монитор p2815q обзор и рейтинг — Отзывы

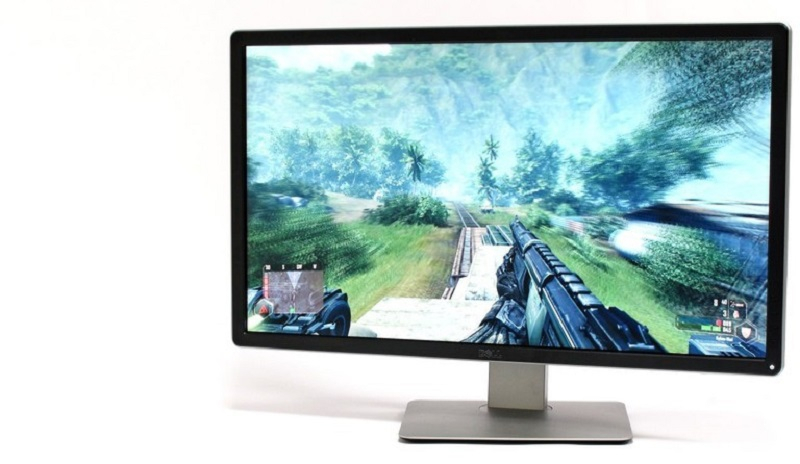

Монитор Dell 28 Ultra HD P2815Q ($ 599, 99) — это еще один недорогой дисплей сверхвысокой четкости (UHD), объединяющий модели Acer, Lenovo, Philips и ViewSonic.
Основанный на технологии панели Twisted Nematic (TN), этот 28-дюймовый монитор может похвастаться разрешением 3840 на 2160, полностью регулируемой эргономичной подставкой и множеством соединений ввода / вывода. Однако его UHD-контент может отображаться только с частотой 30 Гц, а точность цветопередачи может быть лучше.
Дизайн и особенности

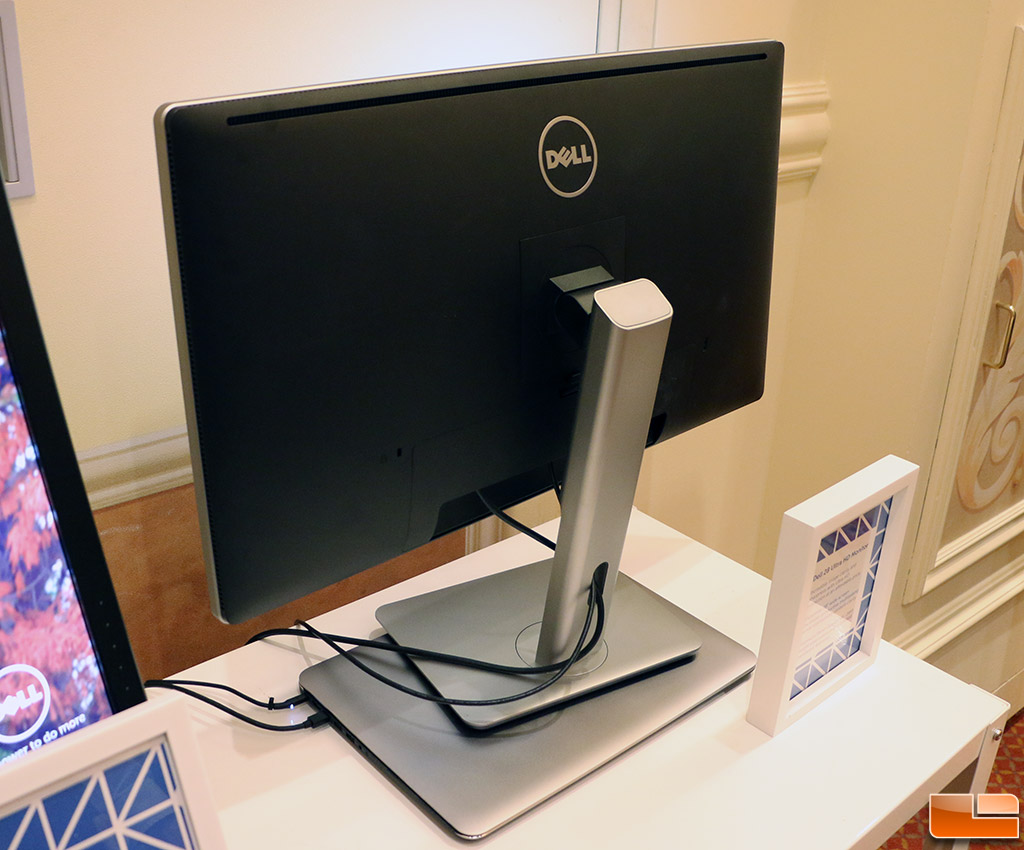

P2815Q имеет тот же стильный дизайн, что и Dell UltraSharp UP2414Q. Слегка изогнутый матово-черный корпус обернут серебряной отделкой, а неотражающая панель обрамлена 0, 75-дюймовыми рамками. Корпус весит 11, 4 фунта и поддерживается серебряной подставкой с механизмом скользящего шарнира, который обеспечивает диапазон регулировки высоты 4, 5 дюйма, диапазон наклона 28 градусов и диапазон поворота на 90 градусов. Монтажный кронштейн поворачивается в основании с диапазоном 90 градусов. Вы можете отсоединить подставку и повесить монитор на стену, используя монтажные отверстия VESA и дополнительный монтажный комплект VESA.
На правой панели расположены четыре функциональные кнопки и кнопка питания. Как и в большинстве мониторов Dell, P2815Q использует экранную маркировку, чтобы сообщить вам, что делает каждая кнопка, и помочь вам перемещаться по меню. Настройки изображения включают Яркость, Контрастность, Источник входного сигнала, Формат цвета (RGB, YPbPr) и восемь предустановленных режимов (Стандартный, Мультимедиа, Фильм, Игра, Текст, Теплый, Холодный и Пользовательский цвет). Вы также можете настроить параметры резкости и формата изображения и включить / отключить функцию динамического контраста.

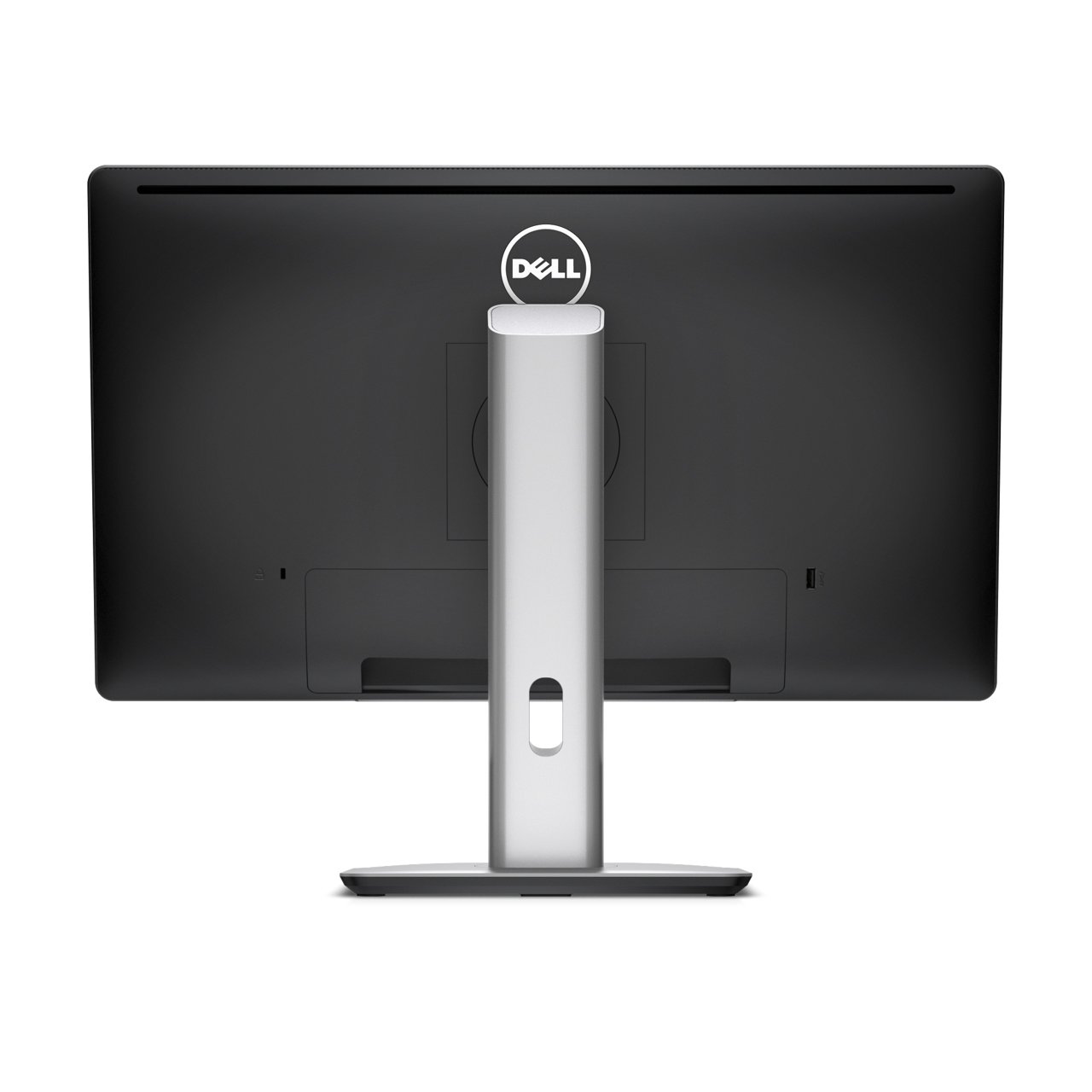

Порты подключения в изобилии. На задней панели корпуса, обращенной вниз, расположены два входа DisplayPort (один полноразмерный и один мини), вход HDMI с поддержкой Mobile High-Definition Link (MHL), чтобы вы могли подключаться и заряжать совместимые мобильные устройства, полный размер DisplayPort для нескольких последовательных мониторов, входного порта USB 3.0, трех выходных портов USB 3.0 и аудиовыхода для использования с дополнительной звуковой панелью. P2815Q поставляется с кабелем mini-DisplayPort, вышестоящим USB-кабелем, компакт-диском с ресурсами и руководством по быстрой установке. Dell покрывает монитор 3-летней гарантией на запчасти, работу и подсветку.
Представление
P2815Q без проблем отображал оттенки темно-серого в тесте DisplayMate с 64-ступенчатой шкалой оттенков серого, но светлые оттенки серого были обрезаны (два самых светлых оттенка выглядели белыми). К счастью, вырезка не сильно повлияла на детализацию подсветки. Мои тестовые изображения 4K показали отличные детали с насыщенными цветами и чернилами черного цвета.
Точность цветопередачи из коробки, как правило, хорошая, но, как мы видели с другими 28-дюймовыми мониторами UHD на основе TN, зеленые цвета смещены. На приведенной ниже диаграмме цветности вы можете видеть, что красный и синий (представленные цветными точками) очень близки к своим идеальным координатам CIE (представленным прямоугольниками), в то время как зеленый цвет находится вне его поля. Тем не менее, это не так перекос, чтобы вызвать тонирование. Угол обзора типичен для панели TN; смещение цвета очевидно примерно на 50 градусов от центра, если смотреть сбоку, сверху и снизу.
Я не смог записать задержку ввода (время, которое экран реагирует на команду контроллера) на P2815Q, но задержка не была проблемой при воспроизведении Aliens vs. Predators на ПК или Call of Duty: Black Ops на Microsoft Xbox 360. В этих играх возникла проблема с разрешением 3840 на 2160. Как и в случае ViewSonic VX2880ml, P2815Q ограничен частотой обновления 30 Гц в режиме UHD, что приводит к прерывистой обработке движения и значительному разрыву экрана. Для сравнения, Acer B286HK, дисплей Philips Brilliance 4K Ultra HD (288P6LJEB) и Lenovo ThinkVision Pro2840m работают на частоте 60 Гц в режиме UHD. Если вы уменьшите разрешение до 1920 на 1080, P2815Q будет работать на частоте 60 Гц, но вы пожертвуете всем этим качеством UHD для более плавного игрового процесса.
5-миллисекундный (с серого на серый) пиксельный отклик панели хорошо отображает быстрое игровое действие, показывая лишь незначительные следы размытия в движении. Фильмы также отлично смотрятся на этом мониторе; детализация теней и бликов от Ironman 3 на Blu-ray была четкой, а цвета появлялись в сценах с темным фоном.
Посмотрите, как мы тестируем мониторыP2815Q не предлагает никаких режимов Eco (энергосбережения), поэтому я измерил энергопотребление в стандартном режиме. Он потреблял 39 Вт, что немного меньше, чем у Acer B286HK (43 Вт) и Planar IX2850 (40 Вт). Тем не менее, оба этих монитора предлагают эко-режимы, которые снизили потребление до 28 Вт и 25 Вт соответственно.
Заключение
Если вы ищете недорогой 28-дюймовый UHD-дисплей, Dell 28 Ultra HD Monitor P2815Q удовлетворит все ваши ожидания. Фильмы и фотографии выглядят фантастически, и предлагает множество портов ввода / вывода и полностью регулируемую подставку. Тем не менее, он ограничен частотой обновления 30 Гц в режиме UHD, что, вероятно, разочарует игровую толпу, а точность цветопередачи немного выше. Acer B286HK также демонстрирует слегка искаженную зелень, но он может отображать UHD-контент на частоте 60 Гц и предлагает быстрый 2-миллисекундный (серо-серый) пиксельный отклик и надежный набор функций, поэтому он остается нашим UHD-монитором среднего класса нашего выбора редакции.,
| Марка/Бренд Имя компании-производителя. | Dell |
| Модель Обозначение модели. | P2815Q |
| Год модели Год, в котором представлена модель. | 2014 |
| Размер/класс Объявленный производителем размер экрана. Часто это округленное значение реального размера диагонали в дюймах. | 28 in (дюймы) |
| Диагональ Приблизительный размер диагонали экрана. В случае отсутствия информации от производителя, диагональ рассчитывается исходя из ширины и высоты экрана. | 711.2 мм (миллиметры) 71.12 см (сантиметры) 28 in (дюймы) 2.3333 ft (футы) |
| Ширина Ширина | 620.93 мм (миллиметры) 62.093 см (сантиметры) 24.4461 in (дюймы) 2.0372 ft (футы) |
| Высота Приблизительная высота экрана. Когда она не указана производителем, высота рассчитывается исходя из диагонали и соотношения сторон. | 341.28 мм (миллиметры) 34.128 см (сантиметры) 13.4362 in (дюймы) 1.1197 ft (футы) |
| Производитель матрицы Название производителя матрицы экрана. | Innolux |
| Модель матрицы Информация о модели использованной матрицы. | M280DGJ-L30 |
| Тип матрицы Существуют разные технологии изготовления матриц. Каждая из них имеет свои специфические особенности — углы обзора, цветопередача, время отклика, яркость/контрастность, себестоимость производства и др. Качество изображения напрямую зависит от типа использованной матрицы экрана. | TN |
| Битность матрицы/Разрядность/Глубина цвета Наиболее широко применяются матрицы с 6, 8 и 10 битами для каждого из RGB-компонентов пикселя. Они обеспечивают соответственно 18-, 24-, и 30-битный цвет. | 10 бит (8 бит + FRC) |
| FRC Frame rate control (FRC) — это метод, который позволяет пикселям отображать больше оттенков цвета. С помощью быстрых циклических переключений между различными цветовыми оттенками создается иллюзия нового промежуточного цветового оттенка. Например, при помощи FRC 6-битная матрица экрана способна отображать характерные для 8-битной матрицы 16.7 миллионов цветов вместо стандартных для нее 262200 цветов. Существуют различные FRC алгоритмы. | Да |
| Отображаемые цвета Максимальное количество цветов, которые дисплей способен воспроизвести, зависит от типа использованной матрицы, а также от использования технологий типа FRC, которые увеличивают количество цветовых оттенков. | 1073741824 цвета 30 бит |
| Соотношение сторон/формат экрана Соотношение размеров горизонтальной и вертикальной стороны экрана. Некоторые из стандартных и широко используемых соотношений/форматов — это 4:3, 5:4, 16:9 и 16:10. | 1.778:1 16:9 |
| Разрешение Информация о количестве пикселей по вертикали и горизонтали экрана. Более высокое разрешение позволяет воспроизведение более детального и качественного изображения. | 3840 x 2160 пикселей Ultra HD (UHD) / 4K / 2160p |
| Шаг пикселя Шаг пикселя показывает расстояние между центрами двух соседних пикселей. В экранах, которые имеют собственное (родное) разрешение (TFT-экран, например), шаг пикселя зависит от разрешения и размера экрана. | 0.162 мм (миллиметры) 0.0162 см (сантиметры) 0.0064 in (дюймы) 0.0005 ft (футы) |
| Плотность пикселей Информация о количестве пикселей на единицу длины. С уменьшением размера экрана и увеличением его разрешения, плотность пикселей увеличивается. | 157 ppi (пиксели на дюйм) 61 ppcm (пиксели на сантиметр) |
| Площадь экрана Приблизительная площадь, которую активная область экрана занимает от общей площади лицевой панели экрана, выраженная в процентах. | 83.95 % (проценты) |
| Подсветка Подсветка — это источник света в матрицах LCD-экранов. Тип подсветки определяет качество изображения и цветового пространства экрана. Существуют различные подсветки, такие как CCFL, LED, WLED, RGB-LED и др. | W-LED |
| sRGB sRGB — это цветовое пространство, созданное совместно компаниями Hewlett-Packard и Microsoft в 1996 году. Он используется в различных устройствах, таких как принтеры, дисплеи, телевизоры, фотоаппараты и др. Цветовое пространство sRGB покрывает около 72% цветового пространства NTSC. | 97 % (проценты) |
| Adobe RGB (1998) Adobe RGB (1998) — это цветовое пространство, разработанное компанией Adobe Systems в 1998 году. Оно имеет более широкую цветовую гамму, чем sRGB (в основном в сине-зеленой гамме) и широко используется в профессиональной печати. | 66 % (проценты) |
| NTSC (1953) Цветовое пространство NTSC (1953) было введено в 1953 году компанией FCC с появлением цветного телевидения и имеет более широкую цветовую гамму, чем sRGB. | 72 % (проценты) |
| Яркость Информация о яркости экрана. Она измеряется в канделах на квадратный метр (кд/м²). | 300 кд/м² (канделы на квадратный метр ) |
| Статическая контрастность Статическая контрастность показывает соотношение между наиболее ярким и наиболее темным цветом, которые экран может воспроизвести одновременно, например, в рамках одного и того же кадра/сцены. | 1000 : 1 |
| Горизонтальный угол обзора Информация о максимальном горизонтальном угле обзора, в рамках которого изображение на экране имеет приемлемое качество. | 170 ° (градусы) |
| Вертикальный угол обзора Информация о максимальном вертикальном угле обзора, в рамках которого изображение на экране имеет приемлемое качество. | 160 ° (градусы) |
| Минимальное время отклика Информация о минимальном отрезке времени, за которое пиксели матрицы переходят от одного цвета к другому. Очень часто производитель указывает время отклика при переходе от серого к серому (G2G). | 5 мс (миллисекунды) 0.0050 с (секунды) |
| Среднее время отклика Информация о среднем отрезке времени, за которое пиксели матрицы переходят от одного цвета к другому. | 18 мс (миллисекунды) 0.0180 с (секунды) |
| Максимальное время отклика Информация о максимальном отрезке времени, за которое пиксели матрицы переходят от одного цвета к другому. | 25 мс (миллисекунды) 0.0250 с (секунды) |
| Входная задержка У мониторов стационарных компьютеров и смарт-телевизоров наблюдается задержка/отставание в визуализации информации. Время в миллисекундах, которое необходимо экрану, чтобы визуализировать входной сигнал. | 120 мс (миллисекунды) 0.1200 с (секунды) |
| Покрытие Информация о типе покрытия экрана. Существуют разные виды матовых и глянцевых покрытий, каждое из которых имеет свои преимущества и недостатки. | Матовое/Антибликовое (3H) |
| 3D Информация о том, поддерживает ли экран 3D или нет. | Нет |
| Частота горизонтальной развёртки (цифровой интерфейс) Частота горизонтального сканирования/обновления показывает количество горизонтальных строк, отображаемых на мониторе в секунду, когда он подключен к цифровому источнику. | 31 кГц — 114 кГц (килогерцы) |
| Частота вертикальной развёртки (цифровой интерфейс) Частота вертикальной развертки/частота обновления показывает, сколько раз в секунду обновляется изображение на экране. | 24 Гц — 85 Гц (герцы) |
| DisplayPort; HDMI — 3840 x 2160 @ 30 Hz MHL — 1920 x 1080 @ 60 Hz | |
| 110V Допустимое отклонение напряжения в 110-вольтовой электрической сети. | 100 В — 120 В (вольты) |
| 220V Допустимое отклонение напряжения в 220-вольтовой электрической сети. | 220 В — 240 В (вольты) |
| Частота переменного тока Требования относительно частоты переменного тока в электрической сети. | 50 Гц — 60 Гц (герцы) |
| Сила тока Требования относительно силы тока в электрической сети. | 1.5 А (амперы) |
| Энергопотребление (выключенный) Потребление электроэнергии в выключенном состоянии. | 0.5 Вт (Ватты) |
| Энергопотребление (режим ожидания) Потребление электроэнергии в режиме ожидания (сна). | 0.5 Вт (Ватты) |
| Энергопотребление (среднее) Средний расход электроэнергии в стандартном режиме работы. | 75 Вт (Ватты) |
| Энергопотребление (максимальное) Максимально возможное потребление электроэнергии. | 100 Вт (Ватты) |
| Ширина Ширина без подставки в разных единицах измерения. | 661.3 мм (миллиметры) 66.13 см (сантиметры) 26.0354 in (дюймы) 2.1696 ft (футы) |
| Высота Высота без подставки в разных единицах измерения. | 381.7 мм (миллиметры) 38.17 см (сантиметры) 15.0276 in (дюймы) 1.2523 ft (футы) |
| Глубина Глубина без подставки в разных единицах измерения. | 56.2 мм (миллиметры) 5.62 см (сантиметры) 2.2126 in (дюймы) 0.1844 ft (футы) |
| Вес Вес без подставки в разных единицах измерения. | 5.19 кг (килограммы) 11.44 lbs (фунты) |
| Ширина с подставкой Ширина с подставкой в разных единицах измерения. | 661.3 мм (миллиметры) 66.13 см (сантиметры) 26.0354 in (дюймы) 2.1696 ft (футы) |
| Высота с подставкой Высота с подставкой в разных единицах измерения. | 435.3 мм (миллиметры) 43.53 см (сантиметры) 17.1378 in (дюймы) 1.4281 ft (футы) |
| Глубина с подставкой Глубина с подставкой в разных единицах измерения. | 204.1 мм (миллиметры) 20.41 см (сантиметры) 8.0354 in (дюймы) 0.6696 ft (футы) |
| Вес с подставко Вес с подставкой в разных единицах измерения. | 7.2 кг (килограммы) 15.87 lbs (фунты) |
| Цвет Информация о расцветках, в которых данная модель предлагается в продаже. | Чёрный |
| Крепление VESA Информация о том, есть ли возможность для монтажа на стену в соответствии со стандартом VESA Mounting Interface Standard (MIS). | Да |
| VESA стандарты Существует множество различных интерфейсов под стандарт VESA, которые отличаются по размеру скоб, по расстоянию между крепежными отверстиями и по их количеству. | 100 x 100 мм |
| Съемная подставка Информация о том, можно ли демонтировать подставку. Обычно это необходимо при настенном монтаже. | Да |
| Регулировка по высоте Информация о том, позволяет ли подставка регулировку по высоте. | Да |
| Диапазон регулировки по высоте Информация о том, в каком диапазоне можно регулировать подставку по высоте. | 115 мм (миллиметры) 11.5 см (сантиметры) 4.5276 in (дюймы) 0.3773 ft (футы) |
| Ориентация пейзаж/портрет Некоторые экраны имеют возможность работать как в пейзажном, так и портретном режиме. | Да |
| Ориентация пейзаж/портрет влево Степень вращения экрана против часовой стрелки. | 90 ° (градусы) |
| Ориентация пейзаж/портрет вправо Степень вращения экрана по часовой стрелке. | 90 ° (градусы) |
| Поворот (влево/вправо) Информация о том, можно ли повернуть экран вокруг оси подставки. | Да |
| Поворот налево Максимальная степень поворота экрана налево вокруг оси стойки. | 45 ° (градусы) |
| Поворот направо Максимальная степень поворота экрана направо вокруг оси стойки. | 45 ° (градусы) |
| Наклон (вперед/назад) Большинство экранов имеют возможность наклоняться вперед и назад, чтобы обеспечить пользователю более комфортное положение для просмотра. | Да |
| Наклон вперед Максимальная степень наклона экрана вперед. | 5 ° (градусы) |
| Наклон назад Максимальная степень наклона экрана назад. | 21 ° (градусы) |
| Камера Информация о том, имеет ли данная модель встроенную камеру или нет. | Нет |
| Подключение Информация о доступных портах подключения, слотах и интерфейсах, таких как USB, инфракрасный порт, слот для SD-карты, аудио/видео- и сетевые интерфейсы и т. д. | 4 x USB 3.0 (downstream) 1 x USB 3.0 (upstream) 1 x HDMI 1.4 (MHL) 1 x DisplayPort (Output MST) 1 x DisplayPort 1.2 1 x DisplayPort 1.2 (Input mini) 1 x 3.5 mm Audio Out |
| High-bandwidth Digital Content Protection (HDCP) | |
| Сертификаты, стандарты и лицензии Перечень стандартов, сертификатов и лицензий, поддерживаемых/полученных для данной модели. | ENERGY STAR 6.0 Epeat Gold RoHS TCO Certified Displays |
| Рабочая температура Рабочая температура показывает безопасный температурный диапазон (от минимальной до максимальной температуры), в рамках которого экран будет функционировать беспроблемно. За пределами этого диапазона он может не работать надлежащим образом и/или вообще не работать. | 0 °C — 40 °C (градусы Цельсия) 32 °F — 104 °F (градусы Фаренгейта) |
| Рабочая влажность Рабочая влажность показывает допустимый уровень влажности, при котором экран будет функционировать беспроблемно. Существует нижний и верхний уровень влажности для безопасной эксплуатации, и она измеряется в процентах. | 10 % — 80 % (проценты) |
| Рабочая высота над уровнем моря Рабочая высота показывает максимально допустимую высоту над уровнем моря, на которой экран будет функционировать беспроблемно. На высоте выше этого уровня он может не работать надлежащим образом и/или вообще не работать. | 5000 м (метры) 16404.2 ft (футы) |
| Температура хранения Температура хранения показывает диапазон от минимальной до максимальной температуры, в пределах которого хранение экрана считается безопасным. | -20 °C — 60 °C (градусы Цельсия) -4 °F — 140 °F (градусы Фаренгейта) |
| Влажность хранения Влажность хранения показывает нижний и верхний предел влажности, который обеспечивает безопасное хранение экрана. Его хранение при влажности выше или ниже этих пределов может привести к повреждению экрана. | 5 % — 90 % (проценты) |
| Высота (над уровнем моря) хранения Высота хранения показывает максимально допустимую высоту над уровнем моря для безопасного хранения экрана. Его хранение на высоте выше этого уровня может привести к повреждению экрана. | 12192 м (метры) 40000 ft (футы) |
| Аксессуары Информация о некоторых из основных аксессуаров, входящих в стандартный комплект поставки данной модели. | DisplayPort cable — mini-DP to DP USB 3.0 upstream cable |
| Дополнительные характеристики Информация о других характеристиках данной модели, которые являются важными и должны быть указаны. | Security lock slot |
DELL P2815Q. Честные отзывы. Лучшие цены.
На этой странице вы найдёте описание, продавцов и цены, чтобы купить дешевле, видеообзоры и отзывы владельцев о мониторе DELL P2815Q. И можете оставить своё мнение о модели в комментариях.
Быстрый Переход к Нужному Месту:
Технические характеристики
| Экран | 28″/3840×2160 Пикс |
| Формат экрана | 16:9 |
| Тип матрицы (мон) | TN |
| Динамическая контрастность | 2 000 000:1 |
| Время отклика пикселя | 5 мсек |
| Яркость | 300 кд/кв.м |
| Контрастность | 1000:1 |
| Максимальный угол обзора по горизонтали | 170 * |
| Максимальный угол обзора по вертикали | 160 * |
| Поворот дисплея по вертикали на | 90 * |
| Интерфейс связи с ПК | DisplayPort; HDMI |
| DisplayPort | 2 шт |
| Mini DisplayPort | 1 шт |
| Вход HDMI/MHL | 1 шт |
| Порт USB 3.0 тип A | 4 шт |
| Порт USB 3.0 тип B | 1 шт |
| Выход 3.5 мм аудио | 1 шт |
| Встроенный USB Hub | Да |
| Разъем Kensington | Да |
| Регулировка по высоте | Да |
| Диапазон регулировки по высоте | +/-11 см |
| VESA | 100 |
| Настольная подставка | в комплекте |
| Настенный подвес | доп.опция |
| Потребляемая мощность | 100 Вт |
| Цвет | черный/серебристый |
| Габаритные размеры (В*Ш*Г) | 47*66*21 см |
| Габаритные размеры (без подставки) | 38*66*6 см |
| Вес | 7.8 кг |
| Серия | UltraHD |
| Гарантия | 3 года |
| Страна | Китай |
| Срок службы | 3 года |
Видео
Отзывы и обзоры
Смотрите видео (выше) и обзоры (ниже), они часто лучше текстовых отзывов. Прочитать больше отзывов или оставить свой вы можете в комментариях к этой странице. Спасибо за ваш отзыв или оценку!
Николай
Нормальный монитор. Работает без проблем, углы обзора хорошие, цветопередача тоже. Почти полгода использую для работы и ни разу не пожалел о своем выборе.
Цены и продавцы
Dell p2815q monitor Руководство пользователя User Manual User’s Guide Ru rs
dell-p2815q-monitor Dell P2815Q Руководство пользователя dell-p2815q-monitor_user%27s%20guide_ru-rs
User Manual: Dell dell-p2815q-monitor Dell P2815Q Руководство пользователя
Open the PDF directly: View PDF .
Page Count: 78
Руководство пользователя
Dell P2815Q
Модель: P2815Q
Базовая модель: P2815Qf
ПРИМЕЧАНИЕ. "ПРИМЕЧАНИЕ" указывает на важную
информацию, которая помогает лучше понять, как
использовать монитор.
ВНИМАНИЕ! "ВНИМАНИЕ!" указывает на потенциальную
опасность повреждения оборудования или потерю данных при
несоблюдении данных указаний.
ОСТОРОЖНО! "ОСТОРОЖНО!" указывает на потенциальную
опасность повреждения имущества, нанесения телесного
повреждения или летального исхода.
© Dell Inc., 2014. Все права защищены.
Информация в данном руководстве может быть изменена без
уведомления. Воспроизведение данных материалов в любом виде без
письменного разрешения компании Dell Inc. строго запрещено.
Товарные знаки, которые использовались в тексте: Dell и логотип
DELL являются товарными знаками компании Dell Inc. Microsoft и
Windows являются зарегистрированными товарными знаками или
товарными знаками корпорации Microsoft Corporation в США и/
или других странах. ENERGY STAR является зарегистрированным
товарным знаком Управления по охране окружающей среды США.
Являясь партнером ENERGY STAR, Dell Inc. квалифицирует данное
изделие как соответствующее требованиям ENERGY STAR по
энергоэффективности.
Прочие товарные знаки и торговые наименования могут
использоваться в данном документе с целью указания на организации,
заявляющие свои права на эти товарные знаки и наименования,
или на их изделия. Dell Inc. отказывается от какого-либо права
собственности на товарные знаки и торговые наименования, кроме
своих собственных.
2014 – 01 Ред. A00
Содержание
Руководство пользователя Dell Display Manager 6
Обзор . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Использование диалогового окна быстрой настройки 6
Настройка основных функций дисплея . . . . . . . . . 7
Применение предустановленных режимов в
приложениях . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Использование функций экономии энергии . . . . . . 9
О мониторе . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Комплектация . . . . . . . . . . . . . . . . . . . . . . . 10
Характеристики изделия . . . . . . . . . . . . . . . . 11
Обозначение компонентов и элементов управления . 12
Технические характеристики монитора . . . . . . . . . 16
Режимы управления питанием . . . . . . . . . . . . . . . . . . . . 16
Назначение контактов . . . . . . . . . . . . . . . . . . . . . . . . . .18
Универсальная последовательная шина интерфейса (USB) . 21
Функция Plug and Play . . . . . . . . . . . . . . . . . . . . . 23
Технические характеристики плоскопанельного монитора . .23
Характеристики разрешения . . . . . . . . . . . . . . . . . . . . . .24
Электрические характеристики . . . . . . . . . . . . . . . . . . . .24
Предустановленные режимы отображения . . . . . . . . . . . .25
Режимы отображения сигналов через MHL-интерфейс . . . . 25
Физические характеристики . . . . . . . . . . . . . . . . . . . . . .26
Условия окружающей среды . . . . . . . . . . . . . . . . . . . . . .27
Качество ЖКД-монитора и политика в отношении
дефектов пикселей . . . . . . . . . . . . . . . . . . . . . . . 27
3
Рекомендации по обслуживанию . . . . . . . . . . . . . 28
Уход за монитором . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
Настройка монитора . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Крепление подставки . . . . . . . . . . . . . . . . . . . . . 29
Подключение монитора . . . . . . . . . . . . . . . . . . . . 30
Кабель для подключения к черному разъему порта DisplayPort
(DP - DP) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Кабель для подключения к черному разъему порта DisplayPort
(Мини-DP - DP) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Кабель для подключения к черному порту HDMI . . . . . . . . 31
Подключение монитора c использованием функции
многопотоковой передачи данных (MST)порта DisplayPort . . 31
Подключение USB-кабеля . . . . . . . . . . . . . . . . . . . . . . . 32
Использование интерфейса мобильных устройств с
высоким разрешением (MHL) . . . . . . . . . . . . . . 33
Организация кабелей . . . . . . . . . . . . . . . . . . . . . 34
Установка крышки для кабелей . . . . . . . . . . . . . . 34
Отсоединение подставки монитора . . . . . . . . . . . . 35
Крепление на стене (дополнительно) . . . . . . . . . . . 36
Эксплуатация монитора . . . . . . . . . . . . . . . . . . . . . . . 37
Включение питания монитора . . . . . . . . . . . . . . . 37
Использование элементов управления на передней
панели . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Кнопки передней панели . . . . . . . . . . . . . . . . . . . . . . . . 38
Использование экранного меню . . . . . . . . . . . . . . 39
Доступ к системе меню . . . . . . . . . . . . . . . . . . . . . . . . . 39
Сообщения экранного меню . . . . . . . . . . . . . . . . .48
Установка максимального разрешения . . . . . . . . . . 51
Наклон, вращение и выдвижение по вертикали . . . . 52
4
Наклон, вращение . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52
Выдвижение по вертикали . . . . . . . . . . . . . . . . . . . . . . .53
Поворот монитора . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
Настройка режима поворота изображения . . . . . . . 55
Поиск и устранение неисправностей . . . . . . . . . . 56
Самотестирование . . . . . . . . . . . . . . . . . . . . . . . 56
Встроенная система диагностики . . . . . . . . . . . . . 57
Общие проблемы . . . . . . . . . . . . . . . . . . . . . . . . 58
Проблемы, связанные с изделием . . . . . . . . . . . . 60
Универсальная последовательная шина интерфейса
(USB) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
Приложение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
Примечания Федеральной комиссии по связи (только
для США) и другая нормативно-правовая информация
63
Контакты с Dell . . . . . . . . . . . . . . . . . . . . . . . 63
Настройка монитора . . . . . . . . . . . . . . . . . . . . . . . . . . 64
Установка разрешения изображения 3840 x 2160
(максимальное) . . . . . . . . . . . . . . . . . . . . . . 64
Если вы пользуетесь ПК Dell или портативным
компьютером Dell с доступом в Интернет . . . . . . . 65
Если вы пользуетесь ПК, портативным компьютером
или графической картой, отличной от Dell . . . . . . . 65
Процедуры настройки двух мониторов в ОС Windows
Vista® , Windows® 7 , Windows® 8 или Windows® 8.1 . 66
Windows Vista® . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
Windows® 7 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67
Windows® 8 или Windows® 8.1 . . . . . . . . . . . . . . . . . . . . .70
Настройка вида отображения при использовании нескольких
мониторов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72
5
Руководство пользователя Dell
Display Manager
Обзор
Dell Display Manager – это приложение для ОС Windows, которое
используется для управления монитором или группой мониторов.
Программа позволяет вручную настраивать изображение, применение
автоматических функций, энергоуправление, поворот изображения и
прочие функции на указанных моделях Dell. После установки Dell Display
Manager запускается каждый раз при запуске системы, а в области
уведомлений отображается значок. Информацию о подключенных к
системе мониторах можно в любое время получить, наведя курсор на
значок в области уведомлений.
Использование диалогового окна быстрой настройки
При щелчке значка Dell Display Manager в области уведомлений
отображается диалоговое окно быстрой настройки. Если в системе
подключено более одного поддерживаемого монитора Dell, нужный
монитор можно выбрать с помощью меню. Диалоговое окно быстрой
настройки позволяет быстро отрегулировать яркость и контрастность;
предустановленные режимы можно выбрать вручную или установить в
автоматическом режиме, а также можно изменить разрешение экрана.
6 Руководство пользователя Dell Display Manager
Диалоговое окно быстрой настройки также обеспечивает доступ к
расширенному пользовательскому интерфейсу Dell Display Manager,
который используется для регулировки основных функций, настройки
автоматического режима и доступа к другим функциям.
Настройка основных функций дисплея
Предустановленный режим для выбранного монитора можно
вручную применить с помощью меню на вкладке "Основное". Или
можно использовать автоматический режим. В автоматическом
режиме предварительно настроенные режимы могут применяться
автоматически, если активны определенные приложения. Сообщение
на экране отображает текущий предустановленный режим при
изменении режима.
Яркость и контрастность выбранного монитора также можно
отрегулировать непосредственно на вкладке "Основное".
Руководство пользователя Dell Display Manager 7
Применение предустановленных режимов в
приложениях
Вкладка автоматического режима позволяет соотносить определенный
предустановленный режим с определенным приложением и
автоматически применять его. Если включен автоматический режим,
Dell Display Manager автоматически переключается на соответствующий
предустановленный режим при запуске соотнесенного с ним
приложения. Предустановленный режим, соотнесенный с определенным
приложением, может быть одним и тем же на каждом подключенном
мониторе или может отличаться на разных мониторах.
Dell Display Manager предварительно настроен на многие популярные
приложения. Чтобы добавить новое приложение в список назначений,
просто перетащите значок данного приложения с рабочего стола, меню
запуска Windows или из другого места и вставьте его в текущий список.
ПРИМЕЧАНИЕ. Назначения предустановленного режима,
связанные с командными файлами, скрипт-файлами и
загрузчиками, а также с невыполняемыми файлами (например, zipархивами или упакованными файлами), не поддерживаются и не
выполняются.
8 Руководство пользователя Dell Display Manager
Использование функций экономии энергии
На поддерживаемых моделях Dell будет доступна вкладка PowerNap,
на которой можно выбрать функции экономии энергии. Когда
включается экранная заставка, уровень яркости монитора может
быть автоматически снижен до минимального уровня или монитор
может быть переведен в спящий режим для дополнительной экономии
энергии.
Руководство пользователя Dell Display Manager 9
О мониторе
Комплектация
Монитор поставляется со следующими компонентами, указанными
ниже. Убедитесь, что получены все указанные компоненты, если чтолибо отсутствует, “Контакты с Dell”.
ПРИМЕЧАНИЕ. Некоторые компоненты являются
дополнительными и могут не входить в комплект поставки
монитора. Некоторые функции или носители могут быть
недоступны в определенных странах.
ПРИМЕЧАНИЕ. При использовании другой подставки см.
руководство по установке данной подставки.
• Монитор
• Подставка
• Крышка для кабелей
• Кабель питания (тип зависит от
страны поставки)
• Кабель DisplayPort (Mini DP-DP)
10 О мониторе
• Переходный USB 3.0-кабель
(для подключения к портам USB
монитора)
• Компакт-диск с драйверами и
документацией
• Краткое руководство
• Описание продукта и инструкции по
мерам безопасности
Характеристики изделия
Монитор Dell P2815Q с плоским ЖК-экраном оснащен активной
матрицей с использованием тонкопленочной транзисторной
технологии и светодиодной подсветкой. Монитор оснащен следующими
функциями.
• размер видимого изображения по диагонали составляет 71,12 см (28,0
дюйма), разрешение 3840 x 2160, поддержка полноэкранного режима
для низкого разрешения.
• Широкий угол обзора обеспечивает просмотр из положения сидя и
стоя, при этом можно перемещаться в стороны.
• Наклон, вращение, выдвижение по вертикали и регулировка поворота
• Съемная подставка и крепежные отверстия по стандарту VESA (100 мм)
обеспечивают гибкость установки.
• Функция Plug and play (если поддерживается системой).
• Настройки экранного меню для простоты регулировки и оптимизации
работы экрана.
• Компакт-диск с программным обеспечением и документацией включает
информационный файл (INF), файл согласования цветов изображения
(ICM), программное приложение Dell Display Manager и описание
устройства.
• Совместимость с ENERGY STAR.
• Отверстие для блокировки в целях безопасности.
• Функция Asset Management.
• Соответствие рейтингу Gold в системе EPEAT.
• Программное обеспечение Dell Display Manager (на компакт-диске в
комплекте с монитором).
• Использование технологии BFR/PVC-free (без содержания
бромированных огнестойких добавок и ПВХ-галогенов), за исключением
внешних кабелей.
• Соответствие сертификату TCO.
• Индикатор уровня энергопотребления монитора в реальном времени.
О мониторе 11
Обозначение компонентов и элементов управления
Вид спереди
Органы управления на передней панели
1.
2
Функциональные кнопки (Для получения дополнительной информации
см. раздел “Эксплуатация монитора”)
Кнопка включения/выключения питания (со светодиодным индикатором)
12 О мониторе
Вид сзади
Вид сзади с подставкой
Элемент Описание
Использование
1
Крепежные отверстия VESA Для установки монитора.
(100 мм)
2
Табличка с паспортными
данными
Кнопка освобождения
подставки
5
4
5
6
7
8
Указаны разрешения контролирующего
органа.
Освобождение подставки от монитора.
Отверстие для блокировки в Чтобы обезопасить ваш монитор
целях безопасности
используйте кодовый замок. (кодовый
замок не входит в поставку).
Сервисный код
Сервисный код Dell используется
в гарантийном и сервисном
обслуживании покупателей и для
записи в систему базы данных.
Нисходящие порты USB
Подключение устройств USB.Данный
USB-порт поддерживает совместимые
с BC 1.2 зарядные устройства стоком
зарядки до 1,5 А для ускоренной
зарядки батарей.
Табличка с серийным
Чтобы обратиться в Dell за технической
номером (штрих-код)
помощью, см. эту табличку.
Паз для прокладки кабелей Используется для упорядочения
кабелей.
О мониторе 13
Вид сбоку
14 О мониторе
Вид снизу
Элемент Описание
1
Использование
Разъем питания
переменного тока
Выход аудио
Для подключения кабеля питания монитора.
3
Входной разъем
DisplayPort
Для подключения компьютера к монитору с
помощью кабеля DisplayPort.
4
Входной разъем
Mini DisplayPort
Подключение компьютера с помощью кабеля
“Mini DP-DP”.
5
Разъем HDMI
(MHL)
Подключите к компьютеру HDMI-кабель.
7
Восходящий порт
USB
Подключение монитора к компьютеру
с помощью USB-кабеля из комплекта
поставки. После подключения кабеля можно
использовать разъемы USB монитора.
8
Нисходящие порты Подключение устройства USB. Данный разъем
USB
можно использовать только после подключения
USB-кабеля к компьютеру и к разъему USB
типа A монитора.
9
Фиксатор
подставки
2
6
Подключение мини-разъема стерео устройства
Soundbar (поддержка двух выходных каналов).
Подключите устройства MHL с помощью MHLкабеля..
Выходной
Выход DisplayPort для мониторов, совместимых
разъемDisplayPort с технологией MST (многопотоковая передача
(MST)
данных).Монитор DP1.1 можно подключать
только в качестве последнего монитора
в цепочке MST. Включениережима MST
описано в разделе "Подключение монитора
c использованием функции многопотоковой
передачи данных (MST)порта DisplayPort".
Фиксация подставки на мониторе с помощью
винта M3 x 6 мм (в комплект не входит).
ПРИМЕЧАНИЕ. Подключение наушников к линейному выходу
аудио не поддерживается.
О мониторе 15
Технические характеристики монитора
В следующих разделах указаны данные о различных режимах
управления питанием и назначениях контактов разъемов монитора.
Режимы управления питанием
Если на компьютере установлены видеоплата, совместимая со
стандартом VESA DPM, или ПО, монитор автоматически снижает
потребление энергии, если он не используется. Это называется
режимом экономии энергии. Если компьютер распознает ввод
с клавиатуры, мыши или другого устройства ввода, монитор
автоматически восстанавливает свою полную функциональность. В
следующей таблице указана информация относительно потребления
энергии и предупреждения о включении функции автоматической
экономии энергии:
Режимы Синхронизация Синхронизация
VESA
Обычный
по горизонтали
Вкл.
по вертикали
Видео
Индикатор
питания
Энергопотребление
Вкл.
Вкл.
Белый
Выключен Выкл.
Выкл.
Выкл.
Ярко-белый
Менее 0,5 Вт
Выкл.
-
-
Выкл.
Менее 0,5 Вт *
режим
100 Вт (макс.) **
75 Вт (тип.)
-
Экранное меню доступно только в обычном режиме работы. При
нажатии любой кнопки, кроме кнопки питания, в неактивном режиме
отобразятся следующие сообщения:
Включите компьютер и монитор для получения доступа к “экранному
меню”.
16 О мониторе
ПРИМЕЧАНИЕ. Монитор Dell P2815Q совместим с функцией ENERGY
STAR®.
* Нулевое потребление энергии в режиме отключения возможно только при
отсоединении главного кабеля от монитора.
** Максимальное потребление энергии с максимальными настройками яркости
и контрастности.
О мониторе 17
Назначение контактов
Разъем DisplayPort (входной DP и выходной DP)
Номер
контакта
1
20-контактная сторона подключенного
сигнального кабеля
ML0(p)
2
GND (земля)
3
ML0(n)
4
ML1(p)
5
GND (земля)
6
ML1(n)
7
ML2(p)
8
GND (земля)
9
ML2(n)
10
ML3(p)
11
GND (земля)
12
ML3(n)
13
GND (земля)
14
GND (земля)
15
AUX(p)
16
GND (земля)
17
AUX(n)
18
HPD
19
DP_PWR_Возврат
20
+3.3 V DP_PWR
18 О мониторе
Разъем Mini DisplayPort
Номер
контакта
1
20-контактная сторона подключенного
сигнального кабеля
GND (земля)
2
Определение “горячего” подключения
3
ML3(n)
4
GND
5
ML3(n)
6
GND (земля)
7
GND (земля)
8
GND (земля)
9
ML2(n)
10
ML0(p)
11
ML2(p)
12
ML0(p)
13
GND (земля)
14
GND (земля)
15
ML1(n)
16
AUX(p)
17
ML1(p)
18
AUX(n)
19
GND (земля)
20
+3.3 V DP_PWR
О мониторе 19
Разъем HDMI （MHL)
Номер
контакта
1
19-контактная сторона подключенного
сигнального кабеля
TMDS ДАННЫЕ 2+
2
TMDS ДАННЫЕ 2 ЭКРАН
3
TMDS ДАННЫЕ 2-
4
TMDS ДАННЫЕ 1+
5
TMDS ДАННЫЕ 1 ЭКРАН
6
TMDS ДАННЫЕ 1-
7
TMDS ДАННЫЕ 0+
8
TMDS ДАННЫЕ 0 ЭКРАН
9
TMDS ДАННЫЕ 0-
10
TMDS ТАКТОВЫЙ СИГНАЛ
11
TMDS ТАКТОВЫЙ СИГНАЛ, ЭКРАН
12
TMDS ТАКТОВЫЙ СИГНАЛ-
13
15
Зарезервировано (нормально замкнутоесостояние в
устройстве)
Зарезервировано (нормально замкнутоесостояние в
устройстве)
DDC ТАКТОВЫЙ СИГНАЛ (SDA)
16
DDC ДАННЫЕ (SDA)
17
GND (земля)
18
ПИТАНИЕ +5 В
19
Определение “горячего” подключения
14
20 О мониторе
Универсальная последовательная шина интерфейса (USB)
В данном разделе приведено описание разъемов USB на мониторе.
ПРИМЕЧАНИЕ. Данный монитор совместим с портом Super-Speed USB
3.0.
Скорость передачи
данных
Скорость
Энергопотребление
передачиданных
5 Gбит/с
4,5 Вт (макс., каждый порт)
Высокая скорость
480 Мбит/с
4,5 Вт (макс., каждый порт)
Super-Speed
Максимальная скорость 12 Мбит/с
4,5 Вт (макс., каждый порт)
ПРИМЕЧАНИЕ. До 1,5 А на нисходящем порте USB (разъем с
подсвеченным значком
) с совместимыми устройствами BC1.2.
Восходящий разъем USB
Номерконтакта
1
Сторона 9-контактногоразъема
сигнального кабеля
VCC
2
D-
3
D+
4
GND (земля)
5
SSTX-
6
SSTX+
7
GND (земля)
8
SSTX-
9
SSTX+
О мониторе 21
Нисходящий разъем USB
Номерконтакта
1
Сторона 9-контактногоразъема
сигнального кабеля
VCC
2
D-
3
D+
4
GND (земля)
5
SSTX-
6
SSTX+
7
GND (земля)
8
SSTX-
9
SSTX+
Разъемы USB
• 1 типа B – вид снизу
• 4 типа A – 3 вида снизу и 1 вид сзади
• Порт для зарядки – (Порты USB со значком молнии
)обеспечивает быструю зарядку устройства, совместимого сBC1.2.
ПРИМЕЧАНИЕ. Стандарт USB 3.0 требует использования компьютера,
совместимого с USB 3.0.
ПРИМЕЧАНИЕ. Интерфейс USB монитора работает только при
включенном мониторе или в энергосберегающем режиме. При выключении
монитора и его последующем включении для восстановления нормальной
работы подключенного оборудования может потребоваться несколько
секунд.
22 О мониторе
Функция Plug and Play
Можно подключить монитор к любой системе, совместимой с функцией
Plug and Play. Монитор автоматически представляет компьютеру
данные Extended Display Identification Data (EDID) с помощью
протоколов канала экранных данных (DDC), чтобы система могла сама
настроиться и оптимизировать параметры монитора. В большинстве
случаев установка монитора выполняется автоматически. При
необходимости можно выбрать различные параметры.
Технические характеристики плоскопанельного монитора
Модель
Монитор Dell P2815Q
Тип экрана
Активная матрица - ЖКД TFT
Тип панели
TN
Размеры видимого
изображения:
По диагонали
Частота
711,2 мм (28,0 дюймов)
620,9 мм (24,45 дюйма)
Частота
341,3 мм (13,44 дюйма)
Область
211913.2 mm² (328.61 дюйма²)
Шаг пикселя
0,16 мм
Угол обзора:
Частота
170°, тип.
Частота
Выходное значение
яркости
Коэффициент
контрастности
Покрытие лицевой
панели
160°, тип.
Подсветка
Система светодиодов
Время отклика
5 мс (тип.)
Глубина цвета
1073 млрд цветов
Цветовая гамма
72% (тип.) **
300 кд/м² (тип.)
1000 к 1 (тип.)
Антибликовое с жестким покрытием 3H
** Цветовая гамма P2815Q (тип.) определена в соответствии со стандартами
испытаний CIE1976 (84 %) и CIE1931 (72 %).
О мониторе 23
Характеристики разрешения
Модель
Монитор Dell P2815Q
Диапазон
сканирования
•
Частота
От 31 до 114 кГц (автоматически)
•
Частота
От 24 до 85 Гц (автоматически)
Максимальное
DP/Mini-DP/HDMI: 3840 x 2160 при 30 Гц
предустановленное MHL: 1920 x 1080 при 60 Гц
разрешение
Электрические характеристики
Модель
Монитор Dell P2815Q
Сигналы
видеовхода
•
DP(DisplayPort) *, 600 мВ для каждой
дифференциальной линии, входное
полное сопротивление 100 Ом на
каждуюдифференциальную пару.
•
Синхронизация
входных сигналов
Входное
напряжение
переменного тока /
частота / ток
Пусковой ток
HDMI (MHL), 600 мВ для каждой
дифференциальной линии, входное
сопротивление 100 Ом на дифференциальную
пару
Раздельная синхронизация по горизонтали и
вертикали, уровень без полярности TTL, SOG
(индикатор SYNC комбинированного изображения
горит зеленым)
~100 – 240 В/50 Гц или 60 Гц ± 3 Гц/1,5 А (макс.)
120 В: 40 А (макс.) при температуре 0 °C
240 В: 80 А (макс.) при температуре 0 °C
*Поддержка спецификации DP1.2 (CORE). Исключая технологии Fast AUX
transaction, 3D stereo transport , HBR Audio (высокоскоростную передачу
аудиосигналов).
24 О мониторе
Предустановленные режимы отображения
В следующей таблице указаны предустановленные режимы
отображения, для которых Dell гарантирует размер изображения и
центрирование:
Режим
отображения
Частота
Частота
строк (кГц) кадров (Гц)
Синхронизация
Полярность синхронизации
пикселов
(по горизонтали/вертикали)
(МГц)
28,3
-/+
VESA, 720 x 400
31,5
70,0
VESA, 640 x 480
31,5
59,9
25,2
VESA, 640 x 480
37,5
75,0
31,5
-/-
VESA, 800 x 600
37,9
60,3
40,0
+/+
VESA, 800 x 600
46,9
75,0
49,5
+/+
VESA, 1024 x 768
48,4
60,0
65,0
-/-
VESA, 1024 x 768
60,0
75,0
78,8
+/+
VESA, 1152 x 864
67,5
75,0
108,0
+/+
VESA, 1280 x 800
49,7
59,8
83,5
-/+
VESA, 1280 x 1024
64,0
60,0
108,0
+/+
VESA, 1280 x 1024
80,0
75,0
135,0
+/+
VESA, 1680 x 1050
62,3
60,0
146,3
-/+
VESA, 1600 x 1200
75,0
60,0
162,0
+/+
VESA, 1920 x 1080
67,5
60,0
148,5
+/+
VESA, 1920 x 1200
74,6
59,9
193,3
-/+
VESA, 3840 x 2160
65,7
30,0
262,8
+/+
-/-
Режимы отображения сигналов через MHL-интерфейс
Режим
отображения
640 x 480p
720 x 480p
720 x 576p
1280 x 720p
1280 x 720p
1920 x 1080i
1920 x 1080i
1920 x 1080p
720 (1440) x 480i
720 (1440) x 576i
Частота (Гц)
59,9
59,9
50,0
60,0
50,0
60,0
50,0
24 / 25 / 30 / 60
60,0
50,0
О мониторе 25
Физические характеристики
В следующей таблице указаны физические характеристики монитора:
Модель
Монитор Dell P2815Q
Тип разъема
DP, black connector (включая входной
DP и выходной DP)
Mini DP
HDMI (MHL)
USB 3.0
DisplayPort
Mini DP-DP
HDMI
MHL
USB 3.0
Тип сигнального кабеля
Размеры: (с подставкой)
Высота (в выдвинутом положении)
550,3 мм (21,67 дюйма)
Высота (в задвинутом положении)
465,3 мм (17,14 дюйма)
Ширина
661,3 мм (26,04 дюйма)
Глубина
204,1 мм (8,03 дюйма)
Размеры:
(без подставки)
Высота
381,7 мм (15,03 дюйма)
Ширина
661,3 мм (26,04дюйма)
Глубина
56,2 мм (2,21дюйма)
Размеры подставки:
Высота (в выдвинутом положении)
428,5 мм (16,87 дюйма)
Высота (в задвинутом положении)
313,5 мм (12,34 дюйма)
Ширина
263,0 мм (10,35 дюйма)
Глубина
204,1 мм (8,03 дюйма)
Вес:
Вес с упаковкой
11,12 кг
Вес со стойкой и кабелями
7,80 кг
Вес без подставки (для крепления
на стене или в соответствии с
требованиями крепления VESA – без
кабелей)
Вес подставки
5,19 кг
Блеск передней рамки
Черная рамка -5,0 единиц блеска
(макс.)
26 О мониторе
2,20 кг
Условия окружающей среды
В следующей таблице указаны условия окружающей среды для работы
монитора:
Модель
Монитор Dell P2815Q
Температура
•
Рабочая
0-40 °C
•
Нерабочая
Хранение: от -20 °C до 60 °C
Влажность
Транспортировка: от -20 °C до 60 °C
•
Рабочая
10 % – 80 % (без конденсата)
•
Нерабочая
Хранение: 5 % – 90 % (без конденсата)
Высота над уровнем моря
Транспортировка: 5 % – 90 % (без конденсата)
•
Рабочая
не более 5000 м
•
Нерабочая
не более 12 191 м
Рассеивание теплоты
не более 341,3 БТЕ/ч
не более 256,0 БТЕ/ч (тип.)
Качество ЖКД-монитора и политика в отношении
дефектов пикселей
В процессе изготовления ЖКД-монитора нередко один или несколько
пикселей фиксируются в неизменяемом состоянии. Видимым
результатом этого является появление очень маленькой темной
или яркой бесцветной точки на экране. Если пиксель фиксируется в
зажженном состоянии, он становится "яркой точкой". Если пиксель
остается черным, он становится "темной точкой".
В большинстве случаев такие пикселы трудноразличимы и не
ухудшают качество дисплея или возможность его использования. 1-5
фиксированных пикселов на экране считаются нормальным явлением
и не нарушают действующие стандарты. Подробная информация
представлена на веб-сайте технической поддержки компании Dell по
адресу http://www.dell.com/support/monitors.
О мониторе 27
Рекомендации по обслуживанию
Уход за монитором
ВНИМАНИЕ! Перед очисткой монитора прочтите следующие
инструкции по безопасности.
ВНИМАНИЕ! Перед очисткой монитора отключите кабель
питания монитора от электрической розетки.
Для обеспечения максимальной эффективности следуйте указанным
инструкциям при распаковке, очистке или эксплуатации монитора.
• Для очистки антистатического экрана немного смочите ткань водой.
По возможности используйте специальную ткань для очистки
экранов или раствор, подходящий для антистатического покрытия.
Не используйте бензин, растворитель, аммиак, абразивные
очистители или сжатый воздух.
• Для очистки пластмассовых компонентов используйте слегка
смоченную водой ткань. Не используйте какие-либо моющие
средства, так как они оставляют матовую пленку на пластмассовых
компонентах.
• Если обнаружите белый порошок при распаковке монитора,
протрите его тканью. Белый порошок может появиться при
транспортировке.
• Обращайтесь с монитором осторожно, так как темные мониторы
подвержены царапинам и потертостям больше, чем светлые
мониторы.
• Для поддержания наилучшего качества изображения монитора
используйте динамически изменяющуюся экранную заставку и
выключайте монитор, если он не используется.
28 О мониторе
Настройка монитора
Крепление подставки
ПРИМЕЧАНИЕ. Подставка отсоединена от монитора при поставке с
завода.
ПРИМЕЧАНИЕ. Применимо для монитора с подставкой в комплекте. При
использовании другой подставки см. руководство по установке данной
подставки.
Крепление подставки к монитору:
1. Снимите крышку и уложите монитор на ровную поверхность.
2. Совместите два фиксатора на верхней части подставки с пазами на
задней панели монитора.
3. Нажмите на подставку до щелчка.
Настройка монитора 29
Подключение монитора
ОСТОРОЖНО! При выполнении любых процедур, описанных в
данном разделе, следуйте указаниям раздела “Инструкции по
безопасности”.
Для подключения компьютера к монитору выполните следующие
действия.
1. Выключите компьютер и отсоедините кабель питания.
2. Подключите черный разъем (DisplayPort/Mini DP/HDMI) кабеля
подключения монитора к соответствующему разъему на задней
панели компьютера. Не подключайте одновременно все три кабеля.
Используйте все кабели только для подключения к трем разным
компьютерам с соответствующими видеосистемами.
Кабель для подключения к черному разъему порта DisplayPort (DP DP)
Кабель для подключения к черному разъему порта DisplayPort
(Мини-DP - DP)
30 Настройка монитора
Кабель для подключения к черному порту HDMI
Подключение монитора c использованием функции
многопотоковой передачи данных (MST)порта DisplayPort
Примечание. Поддерживает функцию DP MST. Для использования
данной функции графическая карта вашего ПК должна
соответствоватьтребованиям DP1.2 с функцией MST.
Примечание. Рисунки используются только в качестве иллюстрации.
Внешний вид компьютера может отличаться.
Настройка монитора 31
Подключение USB-кабеля
После подключения кабеля DisplayPort/Mini DP/HDMI (MHL) в
соответствии со следующими указаниями подключите USB-кабель к
компьютеру для завершения установки монитора:
1. Подключите кабель из комплекта к USB-порту типа B монитора и к
соответствующему разъему USB компьютера. (См. рис. Вид снизу.)
2. Устройства USB подключите к разъемам USB типа A монитора.
3. Подключите кабели питания компьютера и монитора в розетку
питания.
4. Включите монитор и компьютер. Если на мониторе отображается
изображение, настройка завершена. Если изображение не
отображается, см. раздел Устранение проблем.
5. Для удобства обращения с кабелями используйте паз для кабелей в
подставке монитора.
32 Настройка монитора
Использование интерфейса мобильных устройств с
высоким разрешением (MHL)
Примечание.: Данный монитор сертифицирован по интерфейсу MHL
Примечание.: Для использования функции MHL применяйте только
сертифицированный по интерфейсу MHL кабель и устройства с
поддержкой выходного сигнала MHL.
Примечание.: Некоторым устройствам с выходным сигналом MHL в
зависимости от типа может потребоваться несколько секунд и более для
вывода изображения.
Примечание.: При переходе MHL-устройства в режим ожидания
монитор отображает черный экран или отображается сообщение ниже в
зависимости от выходного сигнала данного MHL-устройства.
Для активации MHL-подключения выполните следующие операции.
1. Подключите кабель питания монитора к сетевой розетке.
2. Порт (micro) USB устройства MHL подключите к разъему HDMI
(MHL) монитора с помощью сертифицированного MHL-кабеля (см.
Вид снизу).
3. Включите монитор и MHL-устройство.
4. В экранном меню монитора выберите источником входного сигнала
HDMI (MHL) (см. раздел Использование экранного меню).
5. Если изображение не выводится, см. раздел Проблемы
использования мобильного интерфейса MHL.
Настройка монитора 33
Организация кабелей
После подключения всех необходимых кабелей к монитору и
компьютеру (см. раздел "Подключение монитора") организуйте кабели
в соответствии с рисунком выше.
Установка крышки для кабелей
ПРИМЕЧАНИЕ. Крышка для кабелей отсоединена от монитора при
поставке с завода.
Установка крышки для кабелей:
1. Совместите два фиксатора на нижней части крышки для кабелей с
пазом на задней панели монитора.
2. Нажмите на крышку до щелчка.
34 Настройка монитора
Отсоединение подставки монитора
Примечание. Во избежание образования царапин на ЖКэкране при снятии подставки уложите монитор на мягкую чистую
поверхность.
Примечание. Применимо для монитора с подставкой в комплекте.
При использовании другой подставки см. руководство по установке
данной подставки.
Снятие подставки:
1. Уложите монитор на ровную поверхность.
2. Нажмите и удерживайте кнопку фиксации подставки.
3. Поднимите подставку вверх и в сторону от монитора.
Настройка монитора 35
Крепление на стене (дополнительно)
(размеры винта: M4 x 10 мм).
См. инструкции, входящие в комплект поставки крепления VESA для
установки подставки.
1. Положите монитор экраном вниз на мягкую ткань или подушку на
устойчивой ровной поверхности (на столе).
2. Снимите подставку.
3. С помощью отвертки отверните четыре винта крепления
пластиковой крышки.
4. Установите монтажный кронштейн из комплекта к ЖК-монитору.
5. Установите ЖК-монитор на стене в соответствии с указаниями из
комплекта поставки.
ПРИМЕЧАНИЕ. Для использования только с монтажными кронштейнами
настенного крепления, внесенными в списки UL, с минимальным весом/
нагрузкой 5,3 кг.
36 Настройка монитора
Эксплуатация монитора
Включение питания монитора
Для включения монитора нажмите кнопку
.
Использование элементов управления на передней панели
Используйте кнопки на передней панели монитора для регулировки
параметров изображения.
Кнопки передней
панели
A
B
C
D
Предварительно
установленные
режимы
Яркость /
контрастность
Меню
Выход
Описание
Используйте кнопку Предварительно
установленные режимы для выбора
предварительно установленных цветовых режимов.
См. раздел “Использование экранного меню”.
Используйте кнопку Яркость / контрастность
для прямого доступа к меню управления уровнем
яркости и контрастности.
Используйте кнопку Меню для открытия экранного
меню.
Используйте кнопку Выход для выхода из
экранного меню и подменю.
Эксплуатация монитора 37
Кнопки передней панели
Кнопки
передней
панели
Описание
A
B
Вверх
Вниз
C
D
Используйте кнопку Вверх для регулировки (увеличение
значения) параметров экранного меню.
Используйте кнопку Вниз для регулировки (уменьшение
значения) параметров экранного меню.
Используйте кнопку OK для подтверждения выбора.
Используйте кнопку Назад для возврата в предыдущее
меню.
OK
Назад
38 Эксплуатация монитора
Использование экранного меню
Доступ к системе меню
ПРИМЕЧАНИЕ. Если вы изменили настройки, а затем переходите
в другое меню или выходите из режима экранного меню, изменения
автоматически сохраняются. Изменения также сохраняются после
выполнения настройки и автоматического скрытия экранного меню.
1. Нажмите кнопку для открытия экранного меню и отображения
главного меню.
Главное меню
2. С помощью кнопок и переходите между параметрами в меню.
При переходе от одного параметра к другому будет выделяться
название параметра.
3. Для выбора выделенного элемента в меню нажмите кнопку еще
раз.
4. С помощью кнопок и выберите требуемый параметр.
5. Нажмите кнопку для отображения ползунка, затем с помощью
кнопок или внесите изменения в соответствии с индикаторами
в меню.
6. Нажмите для возврата к предыдущему меню без подтверждения
текущих настроек или , чтобы принять изменения и вернуться в
предыдущее меню.
В таблице указан список всех параметров экранного меню и их
функций.
Эксплуатация монитора 39
Значок Меню и
подменю
Описание
Уровень
Данный индикатор показывает уровень энергопотребления
энергопотребления
монитора в реальном времени.
Яркость /
контрастность
Для регулировки уровня яркости и контрастности используйте
меню Яркость и Контрастность.
Яркость
Регулировка уровня яркости или подсветки экрана.
Нажмите кнопку
для увеличения уровня яркости и кнопку
для уменьшения уровня яркости (от 0 до 100).
Контрастность
Регулировка уровня контрастности или степени различия
между темными и светлыми участками на экране монитора.
Сначала отрегулируйте уровень яркости, уровень контрастности
регулируйте только при необходимости.
Нажмите кнопку
для увеличения уровня контрастности и
кнопку
для уменьшения уровня контрастности (от 0 до 100).
40 Эксплуатация монитора
Источник
входного сигнала
DisplayPort
Мини-DisplayPort
HDMI (MHL)
Настройки
цвета
Формат цвета
входного
источника
Используйте меню Источник входного сигнала
для выбора различных источников видеосигнала,
которые могут быть подключены к монитору.
Выберите вход DisplayPort при использовании аналогового
разъема DisplayPort (DP). Нажмите кнопку
для выбора
источником входного сигнала DisplayPort.
Выберите пункт Мини-DisplayPort при использовании
цифрового входа Мини-DisplayPort (Мини-DP). Нажмите кнопку
для выбораисточника входного сигнала Мини-DisplayPort.
Выберите пункт HDMI (MHL) input при использовании цифрового
входа (HDMI (MHL)). Нажмите кнопку
для выбора источника
входного сигнала HDMI (MHL).
Используйте меню Настройки цвета для регулировки цветовых
параметров монитора.
Позволяет выбрать режим входа видеосигнала:
•
RGB: Выберите этот параметр, если монитор
подключен к компьютеру или DVD-проигрывателю с
помощью переходника HDMI-DVI.
•
YPbPr: Выберите данный параметр при подключении
монитора к DVD-плееру с помощью переходного
кабеля YPbPr-DVI, или если настройка цвета на выходе
DVD-плеера отличается от формата RGB.
Эксплуатация монитора 41
Предварительно
установленные
Позволяет выбрать режим в списке предустановленных
режимов.
режимы
•
•
•
•
•
•
•
•
Оттенок
тандартно: Выполняется загрузка параметров цвета
С
монитора по умолчанию. Это предустановленный
режим по умолчанию.
Мультимедиа: Загружаются параметры цвета, которые
идеально подходят для мультимедийных приложений.
Фильм: Загружаются параметры цвета, которые
идеально подходят для просмотра фильмов.
Игра: Загружаются параметры цвета, которые
идеально подходят для игровых приложений.
Текст: Загружаются параметры цвета, которые
идеально подходят для офисных приложений.
Теплый: Увеличение температуры цвета. Изображение
на экране становится более теплым, с красно-желтым
оттенком.
Холодный: Уменьшение температуры цвета.
Изображение на экране становится холоднее, с синим
оттенком.
Пользовательская установка: Позволяет вручную
настроить параметры цвета. Кнопками
и
отрегулируйте значения красного, зеленого
и синего цветов, чтобы создать собственный
предустановленный цветовой режим.
Функция смещения оттенка изображения от зеленого к
фиолетовому. Используется для установки желаемого оттенка
цвета кожи. Кнопками
и
установите значение от 0 до 100.
Кнопкой
увеличивается эффект монохромного изображения.
Кнопкой
увеличивается эффект цветного изображения.
ПРИМЕЧАНИЕ. Регулировка насыщенности доступна только при
выборе предустановленного режим "Фильм" или "Игра".
42 Эксплуатация монитора
Насыщенность
Функция регулировки цветовой насыщенности изображения. Кнопками
и отрегулируйте насыщенность в диапазоне от 0 до 100.
Кнопкой увеличивается эффект монохромного изображения.
Кнопкой увеличивается эффект цветного изображения.
ПРИМЕЧАНИЕ. Регулировка насыщенности доступна только при
выборе предустановленного режим "Фильм" или "Игра".
Сброс цветовых
Восстановление заводских настроек цвета по умолчанию.
настроек
отображения
Используйте меню Настройки отображения для регулировки
параметров отображения монитора.
Формат
Выбор формата изображения Wide 16:9, Auto Resize, 4:3 или 1:1.
Настройки
Резкость
Динамическая
контрастность
ПРИМЕЧАНИЕ. Параметр Формат экрана применим, если число
пикселей по горизонтали на входе не превышает 2560, в противном
случае экран отображается в сером цвете.
С помощью этой настройки можно сделать изображение резче или
мягче. С помощью кнопок и отрегулируйте резкость в диапазоне
от 0 до 100.
Функция динамической контрастности устанавливает
коэффициент контрастности от 2M до 1.
Кнопкой
включите или отключите режим динамической
контрастности.
ПРИМЕЧАНИЕ. Режим динамической контрастности повышает
контрастность в предустановленных режимах "Игра" или
"Фильм".
Эксплуатация монитора 43
DisplayPort 1.2
Сброс настроек
дисплея
Параметры
Кнопкой
включите или отключите DisplayPort 1.2. Для
использования функции DP MST (шлейфовое подключение)
включите DP 1.2.
ПРИМЕЧАНИЕ. Перед выбором настройки DP1.2 убедитесь,
что используемая графическая карта поддерживает данные
функции. Невернаянастройка может привести к отображению
пустого экрана. Некоторыми графическими картами не
поддерживаются параметры MCCS (MonitorControl Command
Set - Набор команд управления монитором) для DP1.2.
В этих случаях приложение DDM (Dell Display Manager Менеджердисплея DELL) может не запуститься.
Выберите этот параметр для восстановления заводских
настроек дисплея.
питания
Индикатор кнопки
питания
USB
Сброс параметров
питания
Включение или отключение индикатора питания для экономии
электроэнергии.
Включение или отключение режима питания через USB, если не
подключен кабель к разъему USB типа B монитора или в режиме
ожидания.
Восстановление заводских параметров режима питания по
умолчанию.
44 Эксплуатация монитора
Настройки меню
Настройка параметров экранного меню, например, язык
экранного меню, время, в течение которого меню отображается
на экране, и др.
Язык
Позволяет выбрать один из восьми языков экранного меню:
английский, испанский, французский, немецкий, португальский,
русский, упрощенный китайский, японский.
Поворот
Поворот экранного меню на 90 градусов против часовой стрелки.
Вы можете настроить положение меню в соответствии в
поворотом изображения.
Позволяет отрегулировать фон экранного меню в диапазоне от
непрозрачного до прозрачного.
Позволяет установить время, в течение которого экранное меню
будет активным после нажатия кнопки на мониторе.
Прозрачность
Таймер
Блокировка
С помощью кнопок
и
отрегулируйте положение ползунка с
шагом 1 секунда в диапазоне от 5 до 60 секунд.
Настройка доступа пользователя к элементам управления.
В режиме блокировки пользователь не сможет регулировать
параметры. Все кнопки будут заблокированы, кроме .
ПРИМЕЧАНИЕ. Если экранное меню заблокировано, при
нажатии кнопки меню открывается меню настройки параметров
Сброс настроек
экранного меню с уже выбранной функцией "Блокировка
экранного меню". Для деблокирования и получения доступа ко
всем применимым настройкам нажмите и удерживайте кнопку
в течение 10 секунд.
Восстановление заводских настроек меню по умолчанию.
меню
Эксплуатация монитора 45
Другие настройки
DDC/CI
DDC/CI (канал экранных данных/командный интерфейс)
позволяет программному обеспечению компьютера настраивать
параметры монитора, например яркость, баланс цвета и т.д.
Включено (по умолчанию): Оптимизация эффективности
монитора и обеспечение наилучшей работы.
Отключено: Отключение функции DDC/CI, на экране отобразится
следующее сообщение.
46 Эксплуатация монитора
Улучшение
работы ЖКД
Сброс прочих
настроек
Восстановление
заводских
настроек
Персонализация
Эта функция позволяет устранить незначительное остаточное
изображение.
Если изображение застыло на мониторе, выберите функцию
Улучшение работы ЖКД для устранения остаточного изображения.
Для достижения эффекта от использования функции улучшения
работы ЖКД может потребоваться некоторое время. Функция
улучшения работы ЖКД неприменима для устранения серьезных
случаев остаточного изображения или прогорания.
ПРИМЕЧАНИЕ. Используйте функцию улучшения работы ЖКД
только в случае остаточного изображения.
При выборе значения "Включено" для функции улучшения работы
ЖКД отобразится следующее предупреждающее сообщение.
Выберите функцию для восстановления настроек по умолчанию
других параметров, например DDC/CI.
Восстановление заводских настроек всех параметров экранного
меню по умолчанию.
Пользователь может выбрать функции "Предварительно
установленные режимы", "Яркость/контрастность", "Источник
входного сигнала", "Формат экрана" или "Поворот" и назначить для
одной из них кнопку быстрого доступа.
Эксплуатация монитора 47
Сообщения экранного меню
Если монитор не поддерживает определенный режим разрешения,
отобразится приведенное ниже сообщение.
Это означает, что монитор не может произвести синхронизацию с
получаемым от компьютера сигналом. Для получения информации о
диапазонах частот по горизонтали и вертикали, применимых к этому
монитору, см. раздел “Технические характеристики монитора”.
Если задан режим "Динамическая контрастность" (в
предустановленном режиме "Игра" или "Фильм"), ручная регулировка
яркости недоступна.
48 Эксплуатация монитора
Перед отключением функции DDC/CI отобразится следующее
сообщение.
При переходе монитора в режим Энергосбережение отобразится
следующее сообщение:
Включите компьютер и выведите монитор из спящего режима для
получения доступа к “экранному меню”.
При нажатии любой кнопки, кроме кнопки питания, в зависимости
от выбранного источника входного сигнала отобразятся следующие
сообщения:
Эксплуатация монитора 49
Если кабель DP, Mini DP или HDMI (MHL) не подключен, отображается
плавающее диалоговое окно, показанное ниже. Если оставить монитор в
этом состоянии, через 5 минут он перейдет в режим экономии энергии.
Для получения дополнительной информации см. раздел “Устранение
неисправностей”.
50 Эксплуатация монитора
Установка максимального разрешения
Для установки максимального разрешения монитора выполните
описанные ниже действия.
Windows Vista® ,Windows® 7 ,Windows® 8, Windows® 8.1:
1. Только в ОС Windows® 8 , Windows® 8.1 выберите Desktop tile для
перехода к классическому отображению рабочего стола.
2. Щелкните правой кнопкой мыши по рабочему столу и выберите
Разрешение экрана.
3. Щелкните выпадающий список экранного разрешения и выберите
параметр 3840 x 2160.
4. Нажмите кнопку OK.
Если параметр 3840 x 2160 не отображается в списке, возможно,
требуется обновление графического драйвера. В зависимости от
компьютера выполните одну из следующих операций.
При использовании ПК или портативного компьютера Dell
• Перейдите на веб-сайт www.dell.com/support/ , введите сервисный
код и загрузите драйвер последней версии для используемой
графической карты.
Если используется компьютер, отличный от Dell (портативный или
настольный)
• Перейдите на веб-сайт службы поддержки компьютера и
загрузите графические драйверы последней версии.
• Перейдите на веб-сайт производителя видеокарты и загрузите
графические драйверы последней версии.
Эксплуатация монитора 51
Наклон, вращение и выдвижение по вертикали
Наклон, вращение
С помощью подставки можно наклонять и поворачивать монитор,
чтобы найти наиболее удобный угол просмотра.
ПРИМЕЧАНИЕ. Подставка отсоединена от монитора при поставке с
завода.
52 Эксплуатация монитора
Выдвижение по вертикали
ПРИМЕЧАНИЕ. Подставка раздвигается во высоте до 115 мм. На
рисунке ниже проиллюстрировано раздвижение подставки.
Эксплуатация монитора 53
Поворот монитора
Во избежание удара нижнего края монитора перед его разворотом
подставку следует полностью раздвинуть по высоте и полностью
наклонить.
ПРИМЕЧАНИЕ. Для использования функции "Поворот изображения"
("Пейзаж" либо "Портрет") на компьютере Dell необходимо обновить
графический драйвер, который не входит в комплект поставки с данным
монитором. Для загрузки графического драйвера перейдите на вебсайт www.dell.com/support/ в раздел Download for Video Drivers (Загрузка
видеодрайверов) и найдите последнюю версию драйверов.
ПРИМЕЧАНИЕ. В режиме изображения "портрет" возможно ухудшение
характеристик приложений, активно использующих графику (игры в
режиме 3D и др.).
54 Эксплуатация монитора
Настройка режима поворота изображения
После разворота монитора требуется выполнить описанную ниже
процедуру для настройки режима поворота изображения.
ПРИМЕЧАНИЕ. Если данный монитор используется с другим
компьютером, кроме Dell, вам следует перейти на веб-сайт с
графическими драйверами или на веб-сайт производителя компьютера
вашей модели и найти информацию по повороту "контента" на дисплее
вашего компьютера.
Настройка поворота изображения:
1. Правой кнопкой мыши щелкните по рабочему столу и
выберите "Свойства".
2. Выберите вкладку "Параметры" и щелкните кнопку
"Дополнительно".
3. Если у вас установлена графическая карта ATI, выберите
вкладку "Поворот", а затем нужный параметр поворота.
Если у вас установлена графическая карта nVidia, выберите
NVRotate, а затем нужный параметр поворота.
Если у вас установлена графическая карта Intel® , выберите
вкладку Intel graphics, щелкните Graphic Properties (Свойства
графики), а затем нужный параметр поворота.
ПРИМЕЧАНИЕ. Если у вас не отображается параметр поворота или
он не работает надлежащим образом, перейдите на веб-сайт www.
dell.com/support/ и загрузите последнюю версию драйвера для вашей
графической карты.
Эксплуатация монитора 55
Поиск и устранение неисправностей
ОСТОРОЖНО! При выполнении любых процедур, описанных в
данном разделе, следуйте указаниям раздела “Инструкции по
безопасности”
Самотестирование
Монитор оснащен функцией самотестирования, которая позволяет проверить,
надлежащим ли образом он работает. Если монитор и компьютер подключены
надлежащим образом, но монитор остается темным, запустите функцию
самотестирования монитора, выполнив следующие действия.
1. Выключите компьютер и монитор.
Отсоедините видеокабель на задней стороне компьютера. Для надлежащего
выполнения функции самотестирования отключите все видеокабели на задней
панели компьютера.
2. Включите монитор.
На экране должно отобразиться плавающее диалоговое окно (на
черном фоне), если монитор не определяет видеосигнал, но работает
надлежащим образом. В режиме самотестирования индикатор питания
горит белым светом. Кроме того, в зависимости от выбранного источника
входного сигнала одно из следующих диалоговых окон будет постоянно
отображаться на экране.
3. Данное окно также отображается при нормальной работе системы, если
видеокабель отсоединен или поврежден. Если оставить монитор в этом
состоянии, через 5 минут он перейдет в режим экономии энергии.
4. Отключите монитор и снова подсоедините видеокабель; затем включите
компьютер и монитор.
Если на экране ничего нет после выполнения предыдущей операции, проверьте
видеоконтроллер и компьютер, так как монитор работает надлежащим
образом.
ПРИМЕЧАНИЕ. Функция самотестирования недоступна для видеорежимов
S-Video, Composite и Component.
56 Поиск и устранение неисправностей
Встроенная система диагностики
Монитор оснащен встроенным инструментом диагностики, который
поможет определить неисправный компонент: монитор, компьютер или
видеокарта.
ПРИМЕЧАНИЕ. Можно запустить встроенную систему диагностики,
если видеокабель отключен и монитор находится в режиме
самотестирования.
Для запуска встроенной системы диагностики выполните следующие
действия.
1. Убедитесь, что на экране ничего нет (нет частиц пыли на
поверхности экрана).
2. Отсоедините видеокабель на задней стороне компьютера или
монитора. Монитор перейдет в режим самотестирования.
3. Нажмите и в течение 2 секунд одновременно удерживайте
Кнопку 1 и Кнопку 4 на передней панели. Отобразится серый
экран.
4. Тщательно проверьте экран.
5. Нажмите Кнопку 4 на передней панели еще раз. Цвет экрана
изменится на красный.
6. Проверьте экран.
7. Повторите шаги 5 и 6 для проверки экрана на зеленом, синем,
черном, белом и текстовом экранах.
Проверка завершена, если отображается белый экран. Для выхода
снова нажмите Кнопку 4.
Если не обнаружено каких-либо неисправностей экрана при
использовании встроенной системы диагностики, значит, монитор
работает надлежащим образом. Проверьте видеокарту и компьютер.
Поиск и устранение неисправностей 57
Общие проблемы
В следующей таблице содержится общая информация об общих
проблемах монитора, которые могут возникнуть во время работы, а
также указаны способы их решения.
Общие
Отражение на
признаки
работе монитора
Не отображается
Нет изображения
видео/индикатор
питания не горит
Не отображается
Нет изображения или
видео/индикатор
изображение неяркое
питания горит
Плохая
фокусировка
искривлено, размыто или
двоится
Видеоизображение Волнистое или
дрожит/
перемещающееся
подергивается
Отсутствуют
Точки на экране ЖКД
пиксели
Возможные способы решения
• Убедитесь в том,что видеокабель, соединяющий
монитор и компьютер, подключен надежно и
правильно.
• С помощью другого электрического оборудования
проверьте исправность розетки питания.
• Убедитесь, что кнопка питания полностью отжата.
• С помощью экранного меню увеличьте яркость и
контрастность.
• Выполните процедуру самотестирования монитора.
• Проверьте монитор на наличие погнутых или
сломанных контактов в разъеме видеокабеля.
• Проверьте правильность выбора источника в меню
“Источник входного сигнала”.
• Запустите встроенную систему диагностики.
• Выполните автоматическую настройку с помощью
экранного меню.
• Настройте параметры фазы и синхронизации
пикселов с помощью экранного меню.
• Не используйте удлинительные видеокабели.
• Восстановите заводские настройки монитора.
• Измените разрешение экрана, установив верный
формат экрана.
• Выполните автоматическую настройку с помощью
экранного меню.
• Настройте параметры фазы и синхронизации
пикселов с помощью экранного меню.
• Восстановите заводские настройки монитора.
• Проверьте условия окружающей среды.
• Измените положение монитора, проверьте его
работу в другой комнате.
• Выключите и снова включите питание.
• Постоянно отсутствующие пиксели могут быть
естественным дефектом, который может возникать
при использовании технологии ЖКД.
Для получения дополнительной информации о
качестве ЖКД-монитора и политике в отношении
дефектов пикселей Dell перейдите на веб-сайт
службы поддержки Dell:
www.dell.com/support/monitors.
58 Поиск и устранение неисправностей
Застывшие
Яркие точки на экране
пиксели
ЖКД
• Выключите и снова включите питание.
• Постоянно отсутствующие пиксели могут быть
естественным дефектом, который может возникать
при использовании технологии ЖКД.
Для получения дополнительной информации о
качестве монитора и политике в отношении дефектов
пикселей в компании Dell перейдите на веб-сайт
службы поддержки Dell
www.dell.com/support/monitors.
Проблемы
Изображение слишком
с яркостью
тусклое или яркое
изображения
Геометрическое
Экран не отцентрован
искажение
надлежащим образом
Линии по
На экране одна или
горизонтали/
несколько линий
• Восстановите заводские настройки монитора.
• Выполните автоматическую настройку с помощью
экранного меню.
• Отрегулируйте яркость и контрастность с помощью
экранного меню.
• Восстановите заводские настройки монитора.
• Выполните автоматическую настройку с помощью
экранного меню.
• Отрегулируйте яркость и контрастность с помощью
экранного меню.
вертикали
Проблемы с
синхронизацией
Проблемы,
относящиеся к
безопасности
Эпизодические
неисправности
• Восстановите заводские настройки монитора.
• Выполните автоматическую настройку с помощью
экранного меню.
• Отрегулируйте параметры фазы и частоты
пикселизации с помощью экранного меню.
• Выполните процедуру самотестирования монитора
и проверьте, есть ли эти линии во время работы в
режиме самотестирования.
• Проверьте монитор на наличие погнутых или
сломанных контактов в разъеме видеокабеля.
На экране беспорядочное • Восстановите заводские настройки монитора.
• Выполните автоматическую настройку с помощью
или разорванное
экранного меню.
• Отрегулируйте параметры фазы и частоты
пикселизации с помощью экранного меню.
• Выполните процедуру самотестирования
монитора и проверьте, наблюдается ли такое
беспорядочное изображение при работе в режиме
самотестирования.
• Проверьте монитор на наличие погнутых или
сломанных контактов в разъеме видеокабеля.
• Перезапустите компьютер в безопасном режиме.
Виден дым или искры
• Не выполняйте никаких действий по поиску и
устранению неисправностей.
• Немедленно обратитесь в Dell.
Неисправности монитора • Убедитесь в том, что видеокабель, соединяющий
монитор и компьютер, подключен надежно и
появляются и сами
правильно.
исчезают
• Восстановите заводские настройки монитора.
• Выполните процедуру самотестирования
монитора и проверьте, возникают ли эти
эпизодические неисправности при работе в режиме
самотестирования.
Поиск и устранение неисправностей 59
Пропадает цвет
Пропадает цвет
изображения
Неправильный
Ненадлежащее
цвет
отображение цвета
Эффект
На экране появляется
остаточного
слабая тень от
изображения
статического
статической
изображения
картинки,
оставленной
• Выполните процедуру самотестирования монитора.
• Убедитесь в том, что видеокабель, соединяющий
монитор и компьютер, подключен надежно и
правильно.
• Проверьте монитор на наличие погнутых или
сломанных контактов в разъеме видеокабеля.
• Измените режим настройки цвета в экранном меню
настройки цвета на Graphics (Графика) или Video
(Видео) в зависимости от приложения.
• Попробуйте использовать разные
предустановленные настройки цвета в экранном
меню настройки цвета. Отрегулируйте значение
R/G/B в экранном меню настройки цвета, если
функция управления цветом отключена.
• Измените формат входа цвета на PC RGB или
YPbPr в экранном меню расширенной настройки.
• Используйте функцию управления питанием для
отключения монитора всякий раз, когда он не
используется (для получения дополнительной
информации см. раздел “Режимы управления
питанием”).
• Кроме того, используйте динамически
изменяющуюся экранную заставку.
на мониторе
в течение
продолжительного
времени
Проблемы, связанные с изделием
Конкретные
Отражение на
признаки
работе монитора
Изображение слишком
малого размера
Возможные способы решения
Изображение отображается • Восстановите заводские настройки
монитора.
по центру экрана, но не
заполняет всю область
Не удается отрегулировать
монитора
Экранное меню не
монитор с помощью кнопок
отображается на экране
на передней панели
Отсутствует сигнал входа
при нажатии элементов
управления
• Отключите монитор, отсоедините
кабель питания, подсоедините снова,
затем включите монитор.
Нет изображения, индикатор • Проверьте источник сигнала.
Убедитесь, что компьютер не
горит белым. При нажатии
работает в режиме экономии энергии,
кнопок "Вверх", "Вниз"
передвинув мышь или нажав любую
или "Меню" отображается
клавишу на клавиатуре.
• Проверьте правильность
сообщение: No input signal
подключения сигнального кабеля. При
(Отсутствует входной
необходимости отключите и снова
сигнал).
подключите сигнальный кабель.
• Перезагрузите компьютер или
видеопроигрыватель.
60 Поиск и устранение неисправностей
Изображение не заполняет
Изображение не заполняет
весь экран
экран по высоте или ширине
Нет изображения при
подключении к разъему DP
(DisplayPort) ПК.
Размер шрифта слишком
мал
Отображение на экране не
соответствует исходному
разрешению (3840 x 2160)
• Из-за различий видеоформатов
(формат экрана) DVD монитор может
отображать изображение на весь
экран.
• Запустите встроенную систему
диагностики.
Черный экран
• Проверьте сертификат стандарта
DP (DP 1.1a или DP 1.2) для вашей
графической карты. Загрузите и
установите драйвер новейшей версии
для данной графической карты.
• Некоторые графические карты с DP
1.1a не поддерживают мониторы с DP
1.2. Измените настройку DP монитора
в соответствии с используемой
графической картой, руководствуясь
указаниями в разделе “Подключение
монитора c использованием
функции многопотоковой передачи
данных (MST)порта DisplayPort”.
Значки стандартных
• Для Win 8 и более ранних версий ОС:
1.
Перейдите в меню Windows
приложений на рабочем
-> Control Panel l (Панель
столе Windows и
управления) -> Appearance and
шрифты могут визуально
Personalization (Отображение
и персонализация) -> Display
отображаться мелкими
(Дисплей)
из-за высокой плотности
2.
Выберите нужный масштаб.
пикселей на экране
Выйдите из системы или
перезагрузите компьютер для
монитора. Можно расширить
активации изменений..
рабочий стол Windows для
ПРИМЕЧАНИЕ: Windows 8 and earlier
увеличения размера значков does not support scale setting for individual
приложений и шрифтов до display/monitor.
• Для Win 8.1:
нужной величины.
1.
Перейдите в меню Windows
-> Control Panel l (Панель
управления) -> Appearance and
Personalization (Отображение
и персонализация) -> Display
(Дисплей)
2.
Для каждого дисплея, монитора
выбирайте масштаб по своему
усмотрению.
Если ноутбук работает в
• Для получения наилучшего
разрешения выберите режим Extended
режиме клонирования или
(Расширенный) в настройках дисплея
дублирования, разрешение
в вашей ОС Windows и измените
на экране монитора
разрешение монитора на 3840 x 2160.
будут соответствовать
разрешению ноубука.
Поиск и устранение неисправностей 61
Универсальная последовательная шина интерфейса
(USB)
Общие признаки Отражение на
Интерфейс USB не
работает
работе монитора
Устройства USB не
работают
Интерфейс Super Speed Устройства,
USB 3.0 медленно
подключенные к
работает.
интерфейсу High Speed
USB 3.0, работают
медленно или не
работают совсем
Возможные способы решения
• Убедитесь, что монитор включен.
• Переподключите USB-кабель в разъеме типа B,
подключенный к компьютеру.
• Переподключите устройства USB,
подключенные к разъемам типа A.
• Выключите и снова включите монитор.
• Перезагрузите компьютер.
• Некоторые USB-устройства, например внешний
портативный жесткий диск, потребляют
повышенный ток; подключайте такие устройства
непосредственно к компьютеру.
• Проверьте совместимость компьютера со
стандартом USB 3.0.
• Некоторые компьютеры оборудованы портами
как USB 2.0, USB 3.0, так и USB 1.1. Проверьте
правильность используемого порта USB.
• Переподключите USB-кабель в разъеме типа B,
подключенный к компьютеру.
• Переподключите устройства USB,
подключенные к разъемам типа A.
• Перезагрузите компьютер.
Проблемы использования MHL (мобильного интерфейса
высокой четкости)
Общие признаки Отражение на
Интерфейс MHL не
работает.
работе монитора
Значок MHL-устройства
не отображается на
экране монитора..
Возможные способы решения
• Переподключите USB-кабель в разъеме типа
B. Проверьте сертификацию MHL кабеля и
устройства MHL.
• Убедитесь, что MHL-устройство включено.
• Убедитесь, что MHL-устройство не находится в
режиме ожидания.
• Убедитесь, что MHL-кабель физически
подключен к соответствующему источнику
входного сигнала, выбранного в экранном
меню, т.е. HDMI (MHL).
• Выждите 30 секунд после подключения MHLкабеля, так как некоторые устройства MHL
требуют больше времени на приведение в
готовность.
62 Поиск и устранение неисправностей
Приложение
ОСТОРОЖНО! Инструкции по безопасности
ОСТОРОЖНО! Использование элементов управления, настроек или
процедур, отличных от указанных в данном руководстве, может стать
причиной поражения электрическим током и/или механических повреждений.
Для получения информации об инструкциях по безопасности см. Руководство
с информацией об изделии.
Примечания Федеральной комиссии по связи (только
для США) и другая нормативно-правовая информация
Для получения информации о примечаниях Федеральной комиссии по связи
и прочей нормативно-правовой информации посетите веб-сайт с данными о
соответствии нормативным документам www.dell.com\regulatory_compliance.
Данное устройство соответствует требованиям Части 15 правил
Федеральной комиссии связи США. При эксплуатации должны
соблюдаются два следующих условия:
(1) данное устройство не должно быть источником вредных помех
(2) данное устройство должно работать в условиях любых помех, включая
помехи, которые могут препятствовать его нормальной эксплуатации
Контакты с Dell
Для клиентов в США: звоните по тел. 800-WWW-DELL (800-999-3355).
ПРИМЕЧАНИЕ. В случае отсутствия активного интернет-подключения вы можете
найти контактную информацию в счете-фактуре, упаковочном листе, товарном чеке
или в каталоге продуктов компании Dell.
Dell обеспечивает поддержку и техобслуживание с помощью различных
интерактивных услуг и услуг поддержки по телефону. Доступность
услуг зависит от страны и продукта, и некоторые услуги могут быть
недоступны в вашем регионе.
Техническая поддержка в режиме онлайн:
1. Посетите веб-сайт ww.dell.com/support/monitors
Для обращения в Dell по вопросам продажи, технической поддержки или
послепродажного обслуживания выполните описанные ниже действия.
1. Посетите веб-сайт www.dell.com/support.
2. Проверьте наличие своей страны/региона в выпадающем меню Выбор страны/
региона в верхнем левом углу страницы.
3. Щелкните Связаться в левой части страницы.
4. Выберите нужную услугу или ссылку на услугу.
5. Выберите более удобный для себя способ связи сотрудника компании Dell с вами.
Приложение 63
Настройка монитора
Установка разрешения изображения 3840 x 2160
(максимальное)
Для достижения оптимальных параметров отображения в
операционной системе Microsoft Windows установите разрешение
экрана 3840 x 2160 пикселов, выполнив следующие действия:
Windows Vista®, Windows® 7, Windows® 8 или Windows® 8.1:
1. Только в ОС Windows® 8 или Windows® 8.1 выберите "Desktop tile"
для перехода к классическому отображению рабочего стола.
2. Щелкните правой кнопкой мыши по рабочему столу и выберите
"Разрешение экрана".
3. Щелкните выпадающий список экранного разрешения и выберите
параметр 3840 x 2160.
4. Нажмите кнопку OK.
Если параметр 3840 x 2160 не отображается в списке, возможно,
требуется обновление графического драйвера. Выберите сценарий,
который всего описывает используемую систему и следуйте указанным
инструкциям
1: “Если вы пользуетесь ПК Dell или портативным компьютером
Dell с доступом в Интернет”
2: “ Если вы пользуетесь ПК, портативным компьютером или
графической картой, отличной от Dell”
64 Настройка монитора
Если вы пользуетесь ПК Dell или портативным
компьютером Dell с доступом в Интернет
1. Перейдите на веб-сайт http://www.dell.com/support, укажите
сервисный код и загрузите драйвер для видеокарты последней
версии
2. После установки драйверов для графического адаптера снова
попробуйте установить разрешение 3840 x 2160.
ПРИМЕЧАНИЕ. Если не удается установить разрешение 3840 x
2160, обращайтесь в компанию Dell для получения информации о
графических адаптерах, поддерживающих данное разрешение.
Если вы пользуетесь ПК, портативным компьютером или
графической картой, отличной от Dell
Windows Vista®, Windows® 7, Windows® 8 или Windows® 8.1:
1. Только в ОС Windows® 8 или Windows® 8.1 выберите "Desktop tile"
для перехода к классическому отображению рабочего стола.
2. Щелкните правой кнопкой мыши по рабочему столу и выберите
"Персонализация".
3. Щелкните "Изменить параметры отображения".
4. Щелкните "Расширенные настройки".
5. Определите изготовителя видеокарты, проверив описание сверху
окна (например, NVIDIA, ATI, Intel и т.д.).
6. Посетите веб-сайт изготовителя видеокарты для получения
обновленного драйвера (например, http://www.ATI.com ИЛИ http://
www.NVIDIA.com ).
7. После установки драйверов для графического адаптера снова
попробуйте установить разрешение 3840 x 2160.
ПРИМЕЧАНИЕ. Если не удается установить разрешение 3840 x
2160, обращайтесь к изготовителю компьютера или приобретите
графический адаптер с поддержкой видеоразрешения 3840 x 2160.
Настройка монитора 65
Процедуры настройки двух мониторов в ОС Windows
Vista® , Windows® 7 , Windows® 8 или Windows® 8.1
Windows Vista®
Подключите внешний видеомонитор(ы) к ноутбуку или ПК с помощью
видеокабеля (VGA, DVI, DisplayPort и др.) и выполните любой из
описанных ниже способов настройки.
Способ 1. Использование комбинации клавиш Win+P
1. Нажмите клавишу с логотипом Windows и клавишу P на клавиатуре.
2. Удерживая клавишу с логотипом Windows, нажмите клавишу P для
переключения дисплеев.
Способ 2. Использование меню "Персонализация"
1. Щелкните правой кнопкой мыши по рабочему столу и выберите
Персонализация.
66 Настройка монитора
2. Щелкните Расширенные настройки.
3. Щелкните Определение мониторов.
•
Возможно, потребуется перезапустить систему и повторить шаги 1-3, если система
не определит добавленный монитор.
Настройка монитора 67
Windows® 7
Подключите внешний видеомонитор(ы) к ноутбуку или ПК с помощью
видеокабеля (VGA, DVI, DisplayPort и др.) и выполните любой из
описанных ниже способов настройки.
Способ 1. Использование комбинации клавиш Win+P
1. Нажмите клавишу с логотипом Windows и клавишу P на клавиатуре.
2. Удерживая клавишу с логотипом Windows, нажмите клавишу P для переключения
дисплеев.
Способ 2. Использование меню "Разрешение экрана"
1. Щелкните правой кнопкой мыши по рабочему столу и выберите Разрешение экрана.
68 Настройка монитора
2. Щелкните Несколько дисплеев для выбора дисплея. Если в списке отсутствует
добавленный монитор, щелкните Найти.
•
Возможно, потребуется перезапустить систему и повторить шаги 1-3, если система
не определит добавленный монитор.
Настройка монитора 69
Windows® 8 или Windows® 8.1
Подключите внешний видеомонитор(ы) к ноутбуку или ПК с помощью
кабеля (VGA, DVI, DisplayPort и др.) и выполните любой из описанных
ниже способов настройки.
Способ 1. Использование комбинации клавиш Win+P
1. Нажмите клавишу с логотипом Windows и клавишу P на клавиатуре.
2. Удерживая клавишу с логотипом Windows, нажмите клавишу P для переключения
дисплеев.
Способ 2. Использование меню "Разрешение экрана"
1. На исходном экране выберите Desktop (Рабочий стол) для переключения в
классический вид рабочего стола Windows.
70 Настройка монитора
2. Щелкните правой кнопкой мыши по рабочему столу и выберите Разрешение экрана.
3. Щелкните Несколько дисплеев для выбора дисплея. Если в списке отсутствует
добавленный монитор, щелкните Найти.
• Возможно, потребуется перезапустить систему и повторить шаги 1-3, если система
не определит добавленный монитор.
Настройка монитора 71
Настройка вида отображения при использовании нескольких
мониторов
После настройки нескольких внешних мониторов можно выбрать
нужный тип отображения в меню Несколько дисплеев: Duplicate
(Дублирование), Extend (Расширение), Show Desktop On (Отображать
рабочий стол).
• Дублирование отображения: Дублирование изображения экрана
на двух мониторах с одинаковым разрешением, выбранным на
основе характеристик монитора с меньшим разрешением.
Windows Vista®
[РЕЖИМ ДУБЛИРОВАНИЯ НЕДОСТУПЕН]
Windows® 7
72 Настройка монитора
Windows® 8 или Windows® 8.1
Настройка монитора 73
• Расширение отображения: Данный режим рекомендуется
использовать с внешним монитором, подключенным к ноутбуку, при
этом каждый монитор отображает разные экраны независимо, что
повышает удобство использования для пользователя. Здесь можно
задать относительное положение экранов, например, монитор 1
можно установить слева от монитора 2 и наоборот. Это зависит
от физического расположения ЖК-монитора по отношению к
ноутбуку. Горизонтальная линия, отображаемая на обоих мониторах,
может определяться ноутбуком или внешним монитором. Все эти
параметры настраиваются и все, что требуется от пользователя, это
перетащить монитор на главный экран монитора расширения.
Windows Vista®
74 Настройка монитора
Windows® 7
Windows® 8 или Windows® 8.1
Настройка монитора 75
• Отображать рабочий стол только на: Отображение состояния определенного
монитора. Данный режим обычно используется с ноутбуком в качестве ПК,
чтобы пользователь мог использовать внешний монитор с большим экраном.
Большинство современных ноутбуков поддерживает характеристики основных
стандартов разрешения. Как показано на рисунке выше, разрешение монитора
ноутбука составляет всего 1280 x 800, но после подключения внешнего
29-дюймового ЖК-дисплея пользователи могут сразу же установить качество
изображения с разрешением 3840 x 2160 Full HD.
Windows Vista®
76 Настройка монитора
Windows® 7
Настройка монитора 77
Windows® 8 или Windows® 8.1
78 Настройка монитора
Source Exif Data:
File Type : PDF File Type Extension : pdf MIME Type : application/pdf PDF Version : 1.6 Linearized : No Has XFA : No Tagged PDF : Yes Format : application/pdf Title : Dell P2815Q Руководство пользователя Creator : Dell Inc. Subject : Руководство пользователя Description : Руководство пользователя Producer : Adobe PDF Library 10.0.1; modified using iTextSharp 5.1.3 (c) 1T3XT BVBA Create Date : 2013:12:18 16:18:12+08:00 Creator Tool : Adobe InDesign CS6 (Windows) Modify Date : 2014:01:21 00:01:32-06:00 Page Count : 78 Trapped : False Author : Dell Inc. Keywords : esuprt_display_projector#esuprt_Display#Dell, P2815Q, Monitor#dell-p2815q-monitor#Руководство, пользователя Productcode : dell-p2815q-monitor Typecode : ug Typedescription : Руководство пользователя Languagecodes : ru-rs Sectioncode : Sectiondescription : Publishdate : 2014-01-21 00:00:00 Expirydate : 9999-09-09 00:00:00 Manualurl : http://ftp.dell.com/manuals/all-products/esuprt_display_projector/esuprt_Display/dell-p2815q-monitor_User's Guide_ru-rs.pdf Readytocopy : false Futureproductindication : No Categorypathforfutureproducts : Businesskeywords : Filesize : 6827 Creationdate : D:20131218161812+08'00' Moddate : D:20140120234933-06'00'EXIF Metadata provided by EXIF.tools
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
