Обзор корпуса Deepcool Matrexx 40 3FS

Материал про корпус Deepcool Matrexx 40 3FS целесообразно начать с упоминания самой главной особенности этого устройства. С данным кейсом совместимы материнские платы исключительно миниатюрного форм-фактора (mATX и Mini-ITX). Кому-то покажется, что это недальновидное и крайне неоднозначное решение (ведь мы живем в эпоху универсальных и практичных вещей), однако указанная фирма может себе это позволить, так как в ее ассортименте есть продукты под различные сборки (большие и маленькие, черные и белые, варианты с подсветкой и без).

Приятным бонусом является наличие трех светящихся 120 мм вентиляторов.

Matrexx 40 3FS сочетает в себе строгий дизайн (и от того привлекательный), простоту и вполне достойный функционал. Перед нами современный корпус, отвечающий фактически всем требованиям, которые предъявляют опытные сборщики ПК к компьютерным домам.

В активе Deepcool Matrexx 40 3FS есть подсветка, боковая стенка, выполненная из закаленного стекла, достойное качество материалов и вместительные отсеки, куда поместятся даже самые габаритные комплектующие (материнские платы форм-фактора ATX не в счет).

Deepcool Matrexx 40 3FS снаружи

Выглядит обозреваемый кейс сдержанно. И дело здесь не только в черном цвете (в темной гамме выполнены абсолютно все элементы как внешнего, так и внутреннего убранства устройства), но и в дизайнерской задумке.

Deepcool Matrexx 40 3FS оснастили тремя съемными пылевыми фильтрами. Магнитный расположен на вершине корпуса, самый маленький находится в нижней плоскости (под блоком питания), третий встроен непосредственно в лицевую панель кейса, которая держится на пластиковых втулках (понадобятся некоторые усилия для демонтажа).

Боковые стенки фиксируются стандартным методом, то есть с помощью двух фигурных винтов, которые можно ослабить посредством отвертки или голых рук.

	Deepcool Matrexx 40 3FS
Совместимые платы	mATX и Mini-ITX
Места для 2,5″ накопителей	2
Места для 3,5″ накопителей	2
Слоты расширения	4
Места для вентиляторов	Сзади: 120 мм Спереди: 3х120 мм или 2х140 мм Сверху: 2х120 мм или 2х140 мм
Места для радиаторов	Сзади: 120 мм Спереди: 120/140 мм или 240/280 мм Сверху: 120/140 мм или 240/280 мм
Максимальная высота кулера	165 мм
Максимальная длина видеокарты	320 мм
Максимальная длина БП	160 мм
Габариты	400х215х431 мм
Вес	5,5 кг

Мы не можем не упомянуть о наличии злополучной рамки в области PCI-устройств. Непонятно, зачем она там нужна, ведь все профильные комплектующие в любом случае требуют вкручивания дополнительных винтов (стандартный вариант), но факт остается фактом.

Кстати, после демонтажа гибких PCI-заглушек установить их обратно уже не получится. В образовавшиеся дыры обязательно попадет пыль, если вы не заткнете отверстия каким-либо профильным устройством.

Тестовый стенд:

Процессор — Intel Core i5-11600K
Материнская плата — ASUS ROG Strix B560-I Gaming WiFi
Оперативная память — Kingston HyperX Predator DDR4-3600 (2х8 Гбайт)
Видеокарта — ASUS ROG Strix GeForce RTX 3060 OC Edition
Кулер — ID-Cooling SE-224-XT Black
Блок питания — Fractal Design Ion+ Platinum 860 Вт

Deepcool Matrexx 40 3FS внутри

Внутреннее убранство Deepcool Matrexx 40 3FS вполне стандартное. Две области разделены мощным несъемным кожухом, под которым живет блок питания и выдвижная корзина для 3,5″ накопителей (SSD фиксируются с обратной стороны рамы, к которой прикручивается материнская плата).

В основной зоне без труда поместится mATX или Mini-ITX материнская плата, длинная видеокарта и даже замкнутая СВО, которую лучше всего закрепить на верхней стенке Deepcool Matrexx 40 3FS.

Собирать систему в Deepcool Matrexx 40 3FS комфортно. Владельцу едва ли придется мириться с нехваткой свободного пространства для установки комплектующих и организации грамотного кабель-менеджмента.

С обратной стороны рамы для материнской платы нет никаких излишеств (вроде контроллера для вентиляторов или липучек для фиксации проводов), зато здесь достаточно сквозных отверстий для удобной прокладки необходимых кабелей, благо, что номинальных хвостов в Deepcool Matrexx 40 3FS немного.

Собирать систему в Deepcool Matrexx 40 3FS комфортно.

Наличие трех 120 мм вентиляторов с подсветкой — еще одна примечательная особенность кейса Deepcool Matrexx 40 3FS. Каждый из них подключается к 4-pin разъему Molex (то есть к БП, а не к материнской плате).

Менять режим работы встроенных светодиодов нельзя, ведь на корпусе нет специальной кнопки для этой цели (а также фирменного ПО и хаба).

В собранном виде Deepcool Matrexx 40 3FS смотрится великолепно. Строгий внешний вид устройства органично сочетается с ненавязчивой цветовой гаммой ламп, встроенных в пропеллеры. Важно добавить, что вентиляторы работают не самым тихим образом. Пользователь, который будет находиться вблизи корпуса (в полуметре), обязательно услышит легкое воздушное давление.

Заключение

Deepcool Matrexx 40 3FS — это идеальное и, в общем-то, бескомпромиссное решение для сборки компактной системы, центром которой является mATX или Mini-ITX плата.

Этот качественный во всех отношениях кейс способен вместить в себя не только габаритную видеокарту, несколько накопителей (2,5″ и 3,5″ формата), но и жидкостную систему охлаждения, которую лучше всего разместить на верхней стенке устройства.

Приятным бонусом является наличие трех светящихся 120 мм вентиляторов, а также достаточное количество пластиковых хомутов (поставляются в комплекте), с помощью которых очень просто осуществлять грамотную разводку всех системных проводов. Да и в рознице этот красавчик стоит недорого. Рекомендуем.

Continue Reading

ДЕПО Компьютерс представляет новые модели универсальных рабочих станций DEPO Race на базе современных процессоров Intel® Core™

Купите до 31 декабря 2020 года и получите скидку 10%!

Линейка универсальных рабочих станций российской компании ДЕПО Компьютерс разработана для решения широкого круга задач в области обработки графики, создания 3D-моделей, разработки архитектурных проектов и промышленного дизайна. Универсальные рабочие станции DEPO Race построены на архитектуре Intel с использованием современных процессоров Intel® Core™. Высокая производительность премиум-класса, многозадачность, поддержка модулей памяти стандарта DDR4 позволяет комфортно работать с самыми ресурсоёмкими приложениями: системами CAD/CAE/CAM, графическими пакетами, системами трёхмерного моделирования.

Универсальные рабочие станции DEPO Race поставляются в специализированном корпусе Full Tower для установки на столе или на полу. Корпус выполнен из металла толщиной 0,8 мм и оснащен инженерными системами, обеспечивающими возможность бесперебойной работы в режиме 24х7. Современная система вентиляции корпуса обеспечивает оптимальный терморежим работы и включает два 12/14-сантиметровых вентилятора на передней (2 × 12 см штатно), 12-сантиметровый вентилятор на задней панели (штатно) и два 12-сантиметровых вентиляторов в верхней части корпуса (опционально). Также предусмотрена установка ШИМ-контролера вентилятора для подключения дополнительных корпусных вентиляторов к материнской плате.

Корпус оснащен блоком питания с защитным коробком, установленным снизу корпуса, со съемным пылевым фильтром. Также комплектуется съёмными пылевыми фильтрами на местах корпусных вентиляторов. По умолчанию устанавливается блок питания мощностью 500 Вт с Active PFC с 12-сантиметровым вентилятором. Скорость вращения вентилятора регулируется в зависимости от температуры внутри корпуса. Опционально устанавливаются блоки питания мощностью до 1,2 кВт.

Передняя и боковые стенки корпуса имеют шумопоглощающее покрытие. По требованиям безопасности корпус может оснащаться датчиком вскрытия и петлей для замка на задней стороне.

DEPO Race VT555 – производительная рабочая станция для решения сложных вычислительных задач, работы в системах CAD/CAE/CAM и графических пакетах.

Рабочая станция построена на базе чипсета Intel® Z390 с поддержкой процессоров Intel® Core™ 8-го и 9-го поколений и оперативной памяти стандарта DDR4, обеспечивающих максимальное быстродействие системы. Модель поддерживает установку современных профессиональных видеоадаптеров и оптимизирована для работы в графических приложениях. Благодаря большому набору интерфейсов возможно подключение множества как внутренних, так и внешних устройств.

В DEPO Race VT555 установлен один DVI-D-порт, поддерживающий максимальное экранное разрешение 1920×1200@60 Гц, один VGA-порт, поддерживающий максимальное экранное разрешение 2048×1536@50Гц / 2048×1280@60Гц / 1920×1200@60Гц и один DP-порт с максимальным экранным разрешением 4096×2304@60 Гц.

Дисковая подсистема с функцией масштабирования позволяет строить RAID-массивы различных уровней. В корпус рабочей станции может быть установлено до четырех накопителей HDD/SSD форм-фактора 2,5/3,5″ стандарта SATA III или до шести накопителей форм-фактора 2,5″ стандарта SATA III с поддержкой RAID 0/1/5/10. Опционально возможна установка второй дисковой корзины на 4 × 2,5/3,5″ SATA III.

Съемные пылевые фильтры упрощают обслуживание и обеспечивают долгий срок службы рабочей станции.

DEPO Race VT655 – высокопроизводительная универсальная рабочая станция оснащена процессорами Intel® Core™ 10-го поколения для работы высоконагруженных приложений, систем CAD/CAE/CAM, для обработки графических пакетов и решения сложных вычислительных задач.

Модель оптимизирована для работы в популярных графических пакетах благодаря использованию профессиональных графических видеоадаптеров. Благодаря большому набору популярных интерфейсов рабочая станция поддерживает подключение множество как внутренних, так и внешних устройств.

В DEPO Race VT655 установлен один HDMI-порт, поддерживающий максимальное экранное разрешение 4096×2160@30 Гц и один DP-порт с максимальным экранным разрешением 4096×2304@60 Гц.

Благодаря использованию накопителей PCIEx2/x4 многократно возрастает общий отклик и производительность системы, а возможность построения RAID-массива на встроенном в чипсет чипе повышается надежность хранения информации. В корпус рабочей станции может быть установлено до восьми HDD/SSD-дисков форм — фактора 3,5”/2,5″ стандарта SATA III (до шести штатно, до восьми с дискретным RAID контроллером). Опционально возможна установка третьей дисковой корзины на 2 x 2,5/3,5″ SATA III и двух hotswap-корзин для жестких дисков форм- фактора 2,5/3,5″.

Съемные пылевые фильтры упрощают обслуживание и обеспечивают долгий срок службы рабочей станции. Современная компонентная база гарантирует высокий уровень комфорта во время работы и увеличивает срок службы рабочей станции.

Рабочие станции возможно оснастить централизованной системой управления и мониторинга DEPO System Manager, разработанной в научно-исследовательском центре компании ДЕПО Компьютерс. Система позволяет осуществлять удаленный мониторинг использования ресурсов рабочей станции и критических инцидентов, а также оказывать удаленную техническую поддержку пользователям.

Каждая модель линейки DEPO Race конфигурируется в точном соответствии с бизнес-задачами заказчика, что позволяет получить оптимальную производительность в рамках выделенного бюджета.

Новые модели рабочих станций доступны к заказу.

Intel, логотип Intel, Intel Inside, Intel Core, логотип Intel Core, vPro и логотип Intel vPro являются товарными знаками корпорации Intel или ее подразделений в США и/или других странах.

Парсер Хабра: Размышления про идеальный корпус

Здравствуйте. На написание этой статьи меня побудил наметившийся апгрейд домашней системы и недавняя статья Настольный. Металлический. Бесшумный. Твой?. Что-бы найти приемлемый вариант мне пришлось перелопатить кучу моделей корпусов и сейчас я хочу поделиться своей болью с вами.

В статье будут описаны типичные проблемы типичных корпусов (с кучей картинок), несколько примеров хороших компоновок и мои пожелания насчет идеального корпуса. Я не буду указывать ссылки на модели корпусов так-как не хочу делать кому-то рекламу или антирекламу.

Типичный компьютерный корпус с точки зрения термодинамики

Что-бы не было вопросов хочу сразу пояснить, почему я не могу использовать маленький бесшумный компьютер формата типа Intel Nuc или Mac Mini.

Зачем мне нужен компьютер?

Интернет (с привычкой открывать 100500 вкладок в браузере)
Игры
Фильмы и сериалы (использую SVP для поднятия фреймрейта до 60ФПС)
Иногда программирование (на работе хватает)
Иногда видеомонтаж

То-есть мой компьютер должен рассеивать ~500Ватт тепловой мощности (100 процессор, 300 видеокарта, 100 — всё остальное).
Так-же должен быть SSD под ОСь с программами и место под HDD с файлохранилищем. До NAS я еще не созрел.

Каким требованиям должен удовлетворять компьютерный корпус?

Компактность
Хорошее охлаждение компонентов
Защита от пыли
Лёгкость обслуживания
Тишина (по крайней мере без нагрузки)

Какие компоненты самые шумные?

«Неправильный» процессорный кулер
Видекарта с турбинкой в качестве системы охлаждения
Корпусные вентиляторы — если начинка мощная, то «тихие» варианты вентиляторов просто не будут успевать удалять горячий воздух из системного блока.
«Неправильный» блок питания

Если в случае с кулером и блоком питания можно найти тихие варианты, то с видеокартой идеального решения нет. Но об этом чуть позже.

Теперь приведу в пример типичную компоновку корпуса и расскажу, что в ней не так

Видеокарта типа ПЕЧ стоит под процессором с памятью и эффективно их подогревает.
Конвекция почти не помогает охлаждать комплектующие.
Много пустого места (и, как следствие, слишком большие габариты системного блока).
Но при этом воздушный поток от фронтальных вентиляторов перегораживают пустые корзины для жестких дисков.
Конкретно эта модель претендует на роль «тихой» и в некоторых местах даже установлены звукопоглощающие пластины, но, по факту, шум выходит через дырявую заднюю панель корпуса.

Претензии к компонентам

Да, они есть. Классическая компоновка не предполагает компактности размещения, но к этому уже все привыкли.

Видеокарты

Давным давно, когда приняли стандарт ATX и придумали ставшую классической компоновку материнской платы, никто не думал, что в слот AGP (позднее PCI-E) будут ставить самый горячий компонент системы. А потом видеокарты стали наращивать энергопотребление и под процессором расположилась миниатюрная печка.

С этим ничего не поделать, но есть замечание к системе охлаждения. Самый распространенный вариант охлаждения сейчас выглядит так:

Такая система охлаждения по сравнению с турбинкой

более тихая, обеспечивает более низкую температуру видеокарты и нравится всем обзорщикам. Но есть одно но — она не удаляет горячий воздух из корпуса. Таким образом к шуму от вентиляторов видеокарты прибавляется шум вентиляторов корпуса (на лето мне приходилось ставить дополнительный мощный нагнетающий вентилятор, иначе корпус задыхался).

Материнские платы

как самый большой компонент системы.
Полноразмерный ATX сейчас редко когда нужен. Обычно в слоты PCI воткнуты только видеокарта и, в редких случаях, звуковая карта. Всё остальное и так встроено в материнскую плату.
Но это легко решается, так-как есть форматы mATX и mini-ITX. Но в большинстве корпусов miniITX сложно обеспечить хорошее охлаждение и, как правило, нет слота 3. 5″ под HHD, так-что мой выбор — mATX.

Теперь я хочу разобрать все пункты по порядку и указать на типичные проблемы типичных корпусов.

Вентиляция и защита от пыли

Небольшое лирическое отступление на тему того, как должна быть организована принудительная вентиляция.

Фильтровентиляционная установка автомобильная
На военной технике такие штуки фильтруют воздух и создают избыточное давление не позволяя загрязняющим веществам попадать внутрь через щели. Тот-же принцип используется в операционных, некоторых дата-центрах и при производстве микроэлектроники.

Если применить это к компьютерным корпусам — для создания избыточного давления внутри корпуса должны быть установлены нагнетающие вентиляторы с пылевыми фильтрами. Казалось-бы всё очевидно. Но давайте посмотрим сюда:

Формально всё на месте — 2 нагнетающих вентилятора за пылевым фильтром.

Но тут рядом с вентиляторами видны большие дыры. То-есть, вместо создания положительного давления внутри корпуса, вентиляторы будут мешать воздух около фронтальной панели. Понятно, что лишние отверстия можно заклеить синей изолентой, но почему сразу не сделать хорошо?

Еще один вариант:

На этот раз месить воздух вокруг себя будет вытяжной вентилятор. И заодно подсасывать пыль если мощность нагнетающих вентиляторов не достаточна.

А некоторые корпуса просто страдают излишней дырявостью:

Защита от пыли? Какая еще защита от пыли?

И — мое любимое:

Больше вентиляторов богу вентиляторов!
Без комментариев.

Есть и более-менее адекватные варианты:

2 нагнетающих вентилятора с пылевым фильтром, 2 вытяжных вентилятора, лишних дырок (кроме заглушек PCI) нет. Только непонятно, зачем СЖО с видеокарты подогревает поступающий в корпус воздух.

Еще интересно почему не используют HEPA фильтры на вдув. Сложенный гармошкой самый грубый HEPA фильтр обеспечит меньшее сопротивление воздушному потоку и лучшую фильтрацию, чем любые сеточки. Да, эти фильтры нельзя полностью очистить. Но это-же мечта любого производителя — продавать расходники с дикой наценкой! Шутка. А может быть и нет.

Лёгкость обслуживания

В данном контексте всё просто — хочется иметь возможность пропылесосить пылевые фильтры не разбирая корпус.

Так-же ради лёгкости обслуживания я отметаю СЖО

Жидкостная система охлаждения сделает компьютер значительно дороже и потребует дополнительной возни, иначе в охлаждающей жидкости заведется новая жизнь, непонятная склизкая масса забьет микроканалы и (или) жидкость протечет/испарится.

Я уже высказался по поводу печки под процессором и хочу привести пару примеров, где эта проблема решена.

1) Корпус с материнской платой, повернутой на 90 градусов

Конвекция и вентиляторы работают вместе. В тестах на эффективность охлаждения этот корпус показывал очень хорошие результаты.
2) Горизонтальное расположение материнской платы

Тут всё понятно — горячий воздух поднимается от процессора и видеокарты наверх. Комплектующие друг друга не греют.
3) Корпуса — перевертыши

Материнская плата повернута на 180 градусов, то-есть видеокарта расположена над процессором и больше его не греет.
4) Можно использовать райзер для подключения видеокарты

Так видеокарту можно разместить в дальней от процессора части корпуса и компоненты будут меньше греть друг друга.

Его нет. Но кое-что приблизилось к моим представлениям об идеальной компоновке

Не являюсь поклонником Apple, но Mac Pro мне нравится. Есть только нагнетающие вентиляторы и в потоке воздуха от них установлены радиаторы компонентов.

Кто-то краудфандингом собирает деньги на клон этого корпуса, но самую главную фишку — проточные радиаторы,- они реализовать не смогут.

В итоге получится как с фальшивыми ёлочными игрушками — выглядят как настоящие, но радости (охлаждения) не приносят.

Не хотелось-бы заканчивать статью на грустной ноте, поэтому расскажу о вариантах решения проблемы:

Поместить корпус туда, где его не слышно
Без комментариев. Длинный кабель к монитору и USB хаб позволят вынести системный блок хоть на балкон. Или в домашнюю серверную. Заодно это частично решит проблему с пылью. Другое дело, что такой возможностью стоит озаботиться еще на этапе ремонта.
Выбрать из имеющихся вариантов
Если поискать всё-таки можно найти корпус с приличной пылеизоляцией. На звукоизоляцию надеяться не надо, так-что выбираем самые тихие компоненты. С большим количеством пустого места внутри тоже придется смириться.
Для себя я выбрал mATX корпус с горизонтальным расположением материнской платы.
Сделай сам
Можно обойтись без корпуса и повесить все комплектующие на стену. Разумеется тут так-же надо выбирать тихие варианты охлаждения видеокарты и процессора. Если повесить материнскую плату разъёмами вниз, то компоненты не будут греть друг друга, а конвекция будет помогать охлаждению. Проблема с пылью останется, но на открытом стенде все на виду и легко почистить.

Я так не сделал из-за лени и наличия любопытного кота.
Мелкосерийное производство
Тут всё тоже можно сделать самому, но я не нашел где можно достать подходящий термосифон.
Надеюсь webself меня прочитает.

Есть такая штука:

Гуглится по словам «алюминиевый профиль радиаторный».
Используется для охлаждения систем освещения на основе светодиодов, стоит недорого.
Ширина (которую мне удалось найти) до 30 сантиметров. Толщина основания от 6 миллиметров. В некоторых случаях его можно заказать уже анодированным.

И этот радиаторный профиль можно использовать в качестве стенки корпуса.
Через термосифон

устанавливаем материнскую плату с процессором.
Снимаем штатную систему охлаждения с видеокарты и при помощи райзера через термосифон крепим её к тому-же радиатору. Вы великолепны! На самом деле — не совсем. Меня смущает, что контакт термосифона и радиаторного профиля может оказаться недостаточным. Само собой тут тоже надо использовать термопасту, но хватит-ли этого?

В дополнение можно установить снизу несколько вентиляторов, которые будут помогать при нагрузке.

По моим прикидкам радиаторного профиля 30 на 30см со слабым обдувам должно хватить на 300 Ватт тепловой мощности от процессора и видеокарты.

На этом всё, надеюсь эта статья кому-нибудь поможет.

PS

Если кто-то знает, как найти готовый термосифон — напишите пожалуйста в личку или в комментарии.

PPS

Спасибо evilme за статью Учимся писать на Хабр. Так писать намного удобнее чем в web-редакторе или Word’е с последующим переносом на хабр. От себя добавлю, что рекомендую поставить расширение «Russian — Code Spell Checker» для борьбы с неизбежными очепятками.

Let’s block ads! (Why?)

Sharkoon — TG6 RGB

Для оборудования, которое не должно быть скрыто, мы спроектировали и разработали TG6. Этот Midi ATX корпус предоставляет аппаратному обеспечению достаточно места и исключительную платформу для демонстрации. Передняя и боковые панели из закаленного стекла обеспечивают практически беспрепятственный обзор внутренней части корпуса, в то время как только источник питания, жесткие диски и кабели находятся вне поля зрения. Каждый из четырех предустановленных 120-миллиметровых адресуемых RGB-вентиляторов оснащен тремя рядами окружающих светодиодов. Они обеспечивают плавные световые эффекты во всем спектре RGB и оптимально освещают установленное оборудование. Те, кто предпочитает водяное охлаждение, найдут для этого идеальное место, а также практичный вентиляторный отсек за передней панелью.

Сильный воздушный поток. TG6 имеет три предустановленных 120-миллиметровых адресуемых вентилятора RGB позади передней панели и еще один на задней панели. Их отличает новая модульная конструкция рамы, в которой нет видимых винтов. Прорезиненные точки соприкосновения и аэродинамические лопасти вентилятора поддерживают как сильный, так и тихий поток воздуха. Если требуется больший поток воздуха, в верхнюю часть корпуса можно установить три дополнительных 120-мм вентилятора или два 140-мм вентилятора. Все воздухозаборники защищены съемными пылевыми фильтрами, чтобы корпус всегда работал наилучшим образом.

Мноуровневая подсветка. Для многоуровневого освещения во всем спектре RGB каждый предварительно установленный вентилятор окружен тремя слоями адресуемых светодиодов RGB. Используя встроенный 8-портовый контроллер RGB, можно настроить освещение вентилятора вместе с четырьмя дополнительными светодиодными компонентами. Это можно сделать с помощью программного обеспечения совместимой материнской платы, которая имеет разъем с конфигурацией контактов 5V-D-coded-G или 5V-D-G. В качестве альтернативы, для материнских плат, которые не имеют подключания к адресуемыс LED, доступно 20 предустановленных режимов подсветки, которые можно выбрать с помощью специальной кнопки, расположенной в верхней части корпуса.

Уникальная и простая установка радиатора. Если водяное охлаждение является предпочтительным методом, чтобы остудить пыл, то TG6 как раз тот случай, который вам нужен. Для радиатора, без вентиляторов, передняя часть корпуса предлагает достаточно места — с установочной высотой до 5,2 см. Это связано с тем, что три предварительно установленных передних вентилятора прикреплены к передней части корпуса и работают непосредственно между передней панелью и поддоном вентилятора. Вентиляторный поддон можно снять вместе с вентиляторами, что облегчает установку радиатора длиной до 360 мм.

Как сквозь воду. Аппаратные средства видны через переднюю и боковые панели из закаленного стекла, при этом источник питания, жесткие диски и кабели исчезают в туннеле источника питания или за лотком материнской платы. Для более элегантного внешнего вида и улучшенной защиты стекла боковая панель была разработана без каких-либо видимых винтов или болтов. Вместо этого он крепится винтами с накатанной головкой на задней панели корпуса.

Чтобы все поместилось. Поскольку требовательному оборудованию требуется место, TG6 имеет просторную конструкцию. Он поддерживает видеокарты длиной до 40 см, процессорные кулеры высотой до 16,7 см и блоки питания максимальной длиной 20,5 см. Кроме того, в корпус можно установить до трех 3,5-дюймовых HDD и до четырех 2,5-дюймовых HDD.

Совместимость
Материнская плата: Mini-ITX, Micro-ATX, ATX
Макс. длина видеокарты: 40,0 см
Макс. высота процессного кулера: 16,7 см
Макс. длина блока питания: 20,5 см
Макс. высота радиатора (Верхняя панель): 5,2 cm

Самодельный пылевой фильтр для пк. Про пылевые фильтры

Цена: 9.18$ + 4.08$ + 4.08$ + 4.08$

В любом системном блоке, даже безвентиляторном, рано или поздно скапливается пыль. Для защиты от пыли в системном блоке мной были заказаны противопылевые фильтры.

В корпусе моего системного блока предусмотрена установка четырех вентиляторов размера 92х92 мм. и одного 120х120 мм. Изначально я собирался приобрести противопыливые фильтры с металлической сеткой и рамкой, но цена за один была высоковатой, а мне предстояло купить пять штук.

Покупка:

Во время поиска были рассмотрены все возможные варианты. Фильтры, состоящие из пластиковой рамки и поролонового фильтра, я исключил сразу. У меня есть несколько таких и при низких оборотах вентилятора ценность такого фильтра стремится к нулю. Фильтры с металлической сеткой были всем хороши, но стоили больше, чем я был готов за них заплатить. В конечно итоге я выбрал противопылевые фильтры из ПВХ. Диаметр отверстий мне показался немного великоватым, но, как показала практика, свою работу фильтры выполняют на отлично.

Мной было куплено:

Фильтры 140х140 мм. — 5 шт. за 4.08$
Фильтры 120х120 мм. — 5 шт. за 4.08$
Фильтры 90х90 мм. — 5 шт. за 4.08$

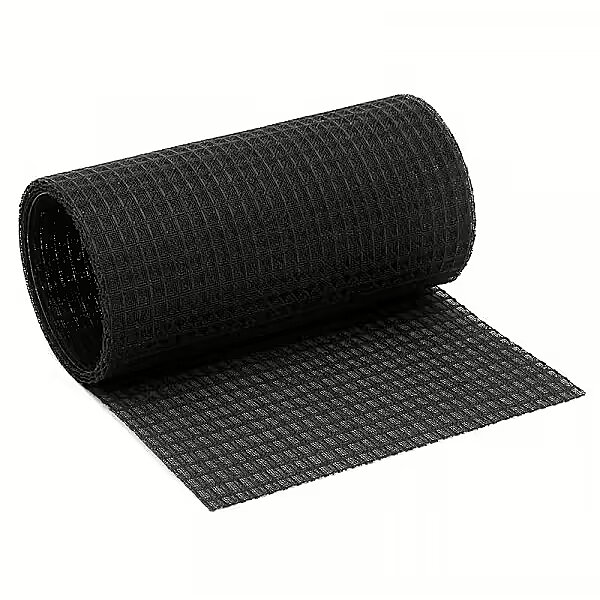

Рулон 295х150 мм. — 1 шт. за 9.18$

Общая стоимость — 19.42$.

Вообще на Али продаются следующие размеры подобных фильтров:

Продавцы так же предлагают вырезать фильтр любого размера под заказ. Есть небольшой, но важный, нюанс с размером 90х90 мм., но о нем я напишу позже. Пластик гибкий, но ломкий.

Противопылевые фильтры. Немного рекламных фото:

Установка:

Я пользуюсь вентиляторами фирмы Noctua ., у меня установлено:

Левая боковая панель: 2 х NF-B9 PWM (92x92x25mm 4-pin PWM, 1600/1300rpm max.)
Правая боковая панель: 2 х NF-B9 (92x92x25mm 3-pin, 1600/1300/1000rpm)
Задняя стенка: 1 х NF-F12 PWM (120x120x25mm 4-pin PWM, 1500/1200rpm max.
Focused Flow™ System)

Корпус Chieftec CH-01B-B-B. Все вентиляторы работают на пониженной скорости. Вентиляторы управляются с помощью сенсорного реобаса Aerocool Touch 2000 и двух маленьких реобасов BDN022 с обычным регулятором. Пары слева и справа установлены на 1200 оборотов в минуту летом и 900 зимой. Вентилятор на задней панели постоянно работает со скоростью 2000 оборотов в минуту. Благодаря этому шум системного блока на расстоянии от полутора метров практически не слышен.

При установке столкнулся с двумя проблемами. Первая: при установке фильтра на боковой стенке крылья вентилятора цеплялись за фильтр. Проблема была решена с помощью силиконовых антивибрационных прокладок, купленных офлайн.

Вторая проблема: как я уже писал выше, размер установленных у меня вентиляторов — 92х92 мм. А размер фильтра — 90х90 мм. Я не думал, что разница в два миллиметра может на что-то повлиять, но оказалось, что я ошибался:

При установке пластик по углам поломался

Это ни на что не влияет, но просто обидно…

Противопылевой фильтр 90х90 мм.
Без фильтра
С установленным фильтром и вентилятором
Левая панель, вид изнутри. Установлены реобасы
Корзина с правой стороны корпуса. Устанавливается за жесткими дисками и работает на выдув. Примерка
Противопылевые фильтры установлены

Не знаю как Вы, а я уже устал чистить свой комп. Дело в том что мой ПК стоит в спальне, а от простыней и подушек пыли просто невыносимо много. Я устал разбирать комп каждый месяц и «высасывать» горы пыли. Я решил модернизировать ПК и вставить в него — компьютерный фильтр ! Он доказала свою непревзойденную эффективность. Через 6 месяцев ежедневной эксплуатации, в моем системном блоке практически не было пыли!

Помните: пыль враг компьютера, осаждаясь на поверхности деталей она ухудшает отдачу тепла, а перегрев никогда не бывает полезен. Без хорошего охлаждения невозможен хороший разгон и стабильная работа. И если у вас глючит компьютер, может вы просто забыли его почистить? 🙂

Фильтр будет располагаться в пространстве для CD-приводов, занимая два слота из трех, поэтому придется забыть как о втором приводе, так и о различных 5.25″ заглушках. Далее измеряем габариты отверстия:

После этого из пластика ПВХ склеиваем короб по полученным размерам, короб имеет полочку, для установки вентиляторов:

Короб должен плотно вставляться в отверстие без щелей, ведь во все щели потом будет проникать пыль!

Вид изнутри:

На полочку устанавливаются два 80 мм вентилятора, я соединил их параллельно и припаял общую вилку питания. В последствии будет спаян переходник:

Закрепляются они крайне незатейливым образом, просто обматываем самоклеящейся пленкой получившуюся конструкцию:

И прогреваем пленку феном, для плотного прилипания, заодно устраняя все щели (Подойдет и обычный фен для волос, но только в режиме максимального нагрева):

Полученная система плотно вставляется на положенное место.

Отдельно хотелось бы отметить, что крайне важно герметично заклеить ВСЕ имеющиеся отверстия и щели в корпусе, чтобы внутрь воздух попадал ТОЛЬКО через фильтр, иначе усилия затраченные на его изготовление будут напрасны:

Потом из того же пластика вырезаем элементы внутренней конструкции фильтра:

И склеиваем её дихлорэтаном таким вот образом. (за красные маленькие ручки потом будет удобно извлекать рамки если что)

Затем берем обычный синтепон, он хорошо пропускает воздух, в то же время удерживает пыль:

Наклеиваем синтепон на рамки. (Практика показала, что три слоя синтепона являются наиболее оптимальной толщиной для фильтра, большее количество слишком ослабляет воздушный поток, меньшее пропускает пыль).

После высыхания клея излишки необходимо обрезать, но оставить запас для плотного прилегания.

Так как просто синтепон выглядит не совсем красиво, для придания фильтру более эстетичного вида, я решил сделать защитную сетку (на фото черного цвета):

С обратной стороны сетка просто вплавляется в пластмассу паяльником:

В полностью собранной системе в итоге будет девять вентиляторов. Это много и шуметь они будут неслабо, поэтому я решил сделать на несколько наиболее голосистых регуляторы вращения, чтобы по желанию регулировать поток воздуха и шум.

Если вы хотите закрыть отверстие в крышке системного блока, но не знаете, как это сделать, можно прибегнуть к множеству различных способов. К примеру, если в крышке есть отверстия, их можно закрыть фильтром. Можно конечно оставить и так, но тогда мелкие частицы, пыль, грязь будет попадать в корпус, и оседать на платах. Если у вас есть пропускные вентиляторы на стенках, то они, конечно же, будут все это продувать. Но даже они не спасут системный блок от большого количества пыли.

Чтобы ограничить системный блок от большого количества пыли, посмотрите видео

Для изготовления фильтра нам потребуется:
— материал, который используется для упаковки букетов. Приобрести его можно в любом цветочном магазине;
— скотч;
— ножницы.

Кусочек материала нужно вырезать необходимого нам размера. Приложите материал к стенке системного блока, у вас должно оставаться от дырки еще несколько сантиметров свободного пространства. Если у вас не одна дырка, а две, тогда лучше взять и вырезать два квадратика, по квадратику на каждую дырку.

Мы будем вырезать один большой лоскут сразу на две дырки. Неважно, ровно или неровно вы вырежете поверхность ткани, ведь вся красота окажется внутри и ее никто не увидит.

Закреплять можно не только скотчем, но и двусторонней липкой лентой. Главное, чтобы скотч не оставлял пятен, когда вы его будете снимать. Закрепите скотч по углам и по периметру.

Если перевернуть крышку обратной стороной, то у вас будет просто красивая подложка. Ваша задача все закрепить так, чтобы упаковочная ткань не мешала работе другим устройствам ПК. Если вы неправильно закрепите упаковочный материал не так как надо на крышке процессора, то это будет мешать радиатору.

Обязательно перед поклейкой скотча оберите пыль с крышки, а еще лучше претерите всю поверхность обозревателем. Если вы наклеите скотч на пыль, то он просто может, не схватится.

Будьте в работе предельно аккуратны, нельзя, чтобы скотч ложился на полозья. Если вы наклеите это неаккуратно, то крышка просто может не закрыться или сильно оттопыриваться.

Следует помнить, что такой фильтр будет служить дополнительным источником пыли, поэтому его придется либо часто менять, либо убирать пыль пылесосом.

Все наш фильтр готов, теперь можно прикручивать крышку и не боятся, что пыль осядет на внутренностях компьютера.

Пыль окружает нас повсюду. Она сопровождает человека от первого до последнего дня. Напомню, что обычная комнатная пыль, знакомая каждому, в основном состоит из частиц с размером около 0.005 мм. Это и частички человеческой кожи, сажа, пыльца растений, споры плесени и даже, если верить ученым, частицы внеземного происхождения! Пыль — давний враг человека, ведь она не только идет вразрез с нашим чувством прекрасного, но и может нанести вред здоровью. Недаром всяческие средства защиты от пыли и уборки уже давно выросли в целую индустрию.

Вполне естественно, что проблема пыли часто поднимается и в компьютерной индустрии. Поскольку обычно в системном блоке установлено несколько вентиляторов, которые прокачивают большие объемы воздуха, то проникновение пыли внутрь корпуса неизбежно. Она оседает на лопастях вентиляторов, и в этом случае может быть дополнительным источником шума, на ребрах радиаторов, серьезно ухудшая теплообмен, на платах, и вообще на всех подходящих и не очень для этого поверхностях.

Многие пользователи задумываются о борьбе пылью. Но с уборкой корпуса часто возникают сложности – мощности пылесоса, например, не хватает, чтобы убрать пыль с ребер радиаторов, да и не всегда есть возможность добраться до нее в труднодоступных местах. Поэтому все чаще стараются вообще минимизировать попадание пыли в корпус. Сейчас можно без труда найти в магазинах фильтры для вентиляторов любого типоразмера и на любой вкус. Меня особо радует, что защитой от пыли озаботились и производители корпусов: стандартом становится оборудование противопылевыми фильтрами не только топовых корпусов, но и решений среднего ценового сегмента.

Находятся и умельцы, которые делают фильтры самостоятельно, исходя из своих конкретных нужд и возможностей. В интернете можно найти большое количество способов изготовления и вариантов применяемых материалов. Именно о таких самоделках и пойдет речь ниже: будет предложен вариант универсального крепления фильтров на компьютерном корпусе и проведена попытка разобраться, какой материал для этого лучше использовать.

Немного лирики

Свой первый компьютер я собрал в 2010 году на базе корпуса Antec P190, который был по случаю куплен за небольшие деньги на барахолке. Это был большой и добротный корпус с шумоизоляцией и мощным встроенным блоком питания. От своих собратьев он отличался пылевыми фильтрами, которые представляли собой мелкую сетку с размером ячейки около 1 мм, закрепляемую на пластиковой рамке. Фильтры были легкосъемными, их можно было помыть или пропылесосить. Они были настолько эффективными, что заняться генеральной уборкой корпуса за год использования пришлось только раз, до этого хватало обычной промывки фильтров под краном.

Но все течет, все меняется, пришла пора расстаться с Antec. Для нового компьютера был куплен корпус Cooler Master HAF 932 Advanced. Он позиционируется как решение с мощным воздушным охлаждением, что красноречиво подтверждают три вентилятора типоразмера 200 мм. К моему великому сожалению, производитель не озаботился пылевыми фильтрами, видимо отрицая само их существование.

В моей комнате не было условий, как в мастерских по ремонту HDD, поэтому итог был предсказуем: уже через месяц, вооружившись баллоном со сжатым воздухом и пылесосом, пришлось заняться уборкой корпуса. Это было совсем не по фэн-шую, поэтому я начал искать пути решения проблемы.

Пыль — один из главных врагов компьютеров и ноутбуков. Именно она забивает вентилятор, оседает на важных «внутренностях», в т. ч. и на процессоре, не давая им остывать, что и является частой причиной поломки. Бороться с этим можно путем периодической чистки системного блока, «начинки» ноутбука от пыли. Однако это весьма муторный процесс: нужно разбирать устройство, продувать изнутри пылесосом, какие-то детали чистить вручную. Поэтому многие обращаются к другому выходу из ситуации — пылевому фильтру для компьютера. Мы разберем с вами как покупные варианты, так и те, что вы можете сделать самостоятельно.

Чем опасна пыль?

Как мы уже упомянули, скопление пыли внутри компьютера ведет к перегреву элементов системы. А это чревато следующим:

Увеличивается число оборотов вентилятора. А это не только лишний шум, но и причина его скорой поломки — механизм начинает работать на пределе.
Выходят из строя конденсаторы на материнской плате, блоке питания, видеокарте.
Пытаясь защитить процессор от перегрева, система активирует механизм, который снижает его производительность. Это ведет к раздражающему «подвисанию». А в экстренных случаях, когда нагрев процессора достигает критической стадии, компьютер вообще выключается.
Пыль может стать причиной короткого замыкания, статического пробоя на микросхему.

Все перечисленное требует серьезного ремонта, который выйдет явно дороже пылевого фильтра для компьютера, даже покупного. Чем же он так полезен, рассмотрим далее.

Чем выделяется пылевой фильтр для компьютера?

То, что вы встретите в магазинах, представляет собой полотно из специального воздухопропускающего материала с какими-то вариантами крепления к корпусу системного блока, ноутбука. Производители пылевых фильтров для компьютера в Минске, да и многих других городах, обещают потенциальным покупателям следующее:

Долгие годы службы изделия.
Почти 90% качество фильтрации воздуха.
Небольшое воздушное сопротивление.
Регулируемый размер и форма. В большинстве случаев продается большой рулон полотна, из которого вы самостоятельно можете вырезать пылевой фильтр для компьютера 120 мм х 170 мм или иных нужных вам размеров.
Легкая установка — в основном оборотная сторона материала клейкая, поэтому его довольно просто установить на системном блоке.
Дополнительное шумопоглощение.
Защита от попадания внутрь устройства насекомых.

Что обеспечивает защитное полотно?

В целом же все пылевые фильтры для ПК и ноутбуков обязаны предоставить следующее:

Надежная защита «начинки» корпуса от попадания пыли.
Стабильная невысокая температура процессора (а нагревается он не столько от высокой производительности, сколько от осевшей на нем пыли).
Долгую работу комплектующих, обеспечиваемую почти идеальными условиями внутри корпуса.

Какими бывают пылевые фильтры?

Оказывается, защитные полотна различаются еще и по своей главной функции. Рассмотрим их разновидности на примере пылевых фильтров для компьютера «Самоклейкин», по словам производителя, разработанных на основе запатентованной технологии. Типа здесь три:

Тонкая очистка. Материал — пенополиуретан с открытыми ячейками. Эффективность фильтрации до 90% — полотно способно удерживать пыль размером до 5 микрон. Это и позволяет добиться идеальной чистоты внутри «системника».
Долгая служба. Материал — нетканый волокнистый полиэстер. Он обеспечивает как отличную фильтрацию, как и неплохую пылеемкость. Такое полотно помогает компьютеру долгое время обходится без обслуживания.
Низкое сопротивление. Материал — плетеная сетка из полиэстера. Она лучше остальных пропускает через себя воздух, что помогает ей минимально влиять на температуру корпуса процессора. Еще несколько особенностей фильтра: защита от насекомых, возможность установки на ноутбук, нетбук, между вентилятором и корпусом.

Возможности установки

Допускается установка двух фильтром сразу: долгой службы и тонкой очистки. Первый будет захватывать в себя крупную пыль, второй — мелкую. Благодаря большой емкости полотна долгой службы, барьер тонкой очистки будет концентрироваться на сборе мелких частиц, при этом минимально загрязняясь.

Чистка фильтра

Само собой разумеется, что очищающее полотно будет со временем забиваться пылью и загрязняться. Конечно, можно убрать старый фильтр и заменить его на новый. Но несложно и вычистить его:

Самый простой и щадящий способ — не снимая с компьютера, пропылесосить. Так вы и не повредите клейкий слой.
Более серьезная чистка — это съем и промывка в теплой воде. Далее — естественное просушивание. Где-то клеевой слой выдержит такое испытание, где-то придется установить новый. Не все фильтры можно стирать в машинке, с порошком или мылом. Пыль отлично вымывается простым полосканием в воде.

А теперь мы вплотную перейдем к тому, как сделать пылевые фильтры для компьютера своими руками.

Самодельный защитный барьер

Неразумно переплачивать за то, что легко и быстро можно найти и сделать самим из подручных материалов. Кроме того, пылевые фильтры для компьютера есть в наличии далеко не в каждом магазине оргтехники — вам придется тратить время на заказы, обходить массу точек в их поиске.

Представим вам наиболее надежные и несложные варианты:

Капроновый чулок. Крепится на сам вентилятор, охлаждающий процессор, внутри корпуса. Точнее, сначала на механизм устанавливается дужка из проволоки — чтобы кусок женского чулка не засосало в лопасти. Само полотно крепится с помощью пластиковых стяжек.
Внутренний слой медицинской маски (для корпуса блока питания). Крепится широким скотчем (лучше всего использовать армированный) поверх решетки вентилятора — надо только вырезать подходящее по размерам полотно.
Медицинская марля. Лучше всего использовать для вертикального блока питания на вдуве. Закрепить материал можно обычным канцелярским скотчем. Также важно закрыть клейкой лентой все щели и дырочки, чтобы пыль не проходила через них в обход фильтра.

Такие подручные средства защищают как вентиляторы, так и «начинку» системного блока от попадания вовнутрь пыли не хуже покупных средств. Можно также использовать для дополнительной защиты синтепон, но не более трех слоев — более плотная концентрация будет затруднять воздухообмен.

Перед тем как сделать пылевой фильтр для компьютера и установить его, ознакомьтесь с этими полезными рекомендациями:

Не используйте слишком плотные материалы в надежде, что они-то точно не допустят пыль в компьютер. Так вы более усугубите ситуацию: уменьшится воздухообмен, что будет способствовать перегреванию. Перед использованием того или иного полотна проведите небольшой действенный тест — попробуйте сами через него подышать. Если это легко, то материал годится.
Продумывайте установку фильтра так, чтобы он не мог попасть в лопасти вентилятора и заблокировать его работу. Это может привести к поломке устройства и его замене.
Если это возможно, снизьте обороты кулера. Но до разумной черты. Здесь все просто: чем меньше воздуха он прогоняет, тем меньше оседает пыли.
Снижение воздухопотока можно компенсировать. Например, установкой улучшенной термопасты.
В качестве материала для защитного барьера сгодятся фильтры-нулевики из автомагазинов.

Ограждение «начинки» компьютера от пыли — гарантия долгой работы устройства. Помогут в этом специальные пылевые фильтры, которые можно как купить в магазинах, так и самостоятельно изготовить из подручных материалов.

Размышления про идеальный корпус / Хабр

Здравствуйте. На написание этой статьи меня побудил наметившийся апгрейд домашней системы и недавняя статья Настольный. Металлический. Бесшумный. Твой?. Чтобы найти приемлемый вариант мне пришлось перелопатить кучу моделей корпусов и сейчас я хочу поделиться своей болью с вами.

В статье будут описаны типичные проблемы типичных корпусов (с кучей картинок), несколько примеров хороших компоновок и мои пожелания насчет идеального корпуса. Я не буду указывать ссылки на модели корпусов, так как не хочу делать кому-то рекламу или антирекламу.

Типичный компьютерный корпус с точки зрения термодинамики

Чтобы не было вопросов, хочу сразу пояснить, почему я не могу использовать маленький бесшумный компьютер формата типа Intel Nuc или Mac Mini.
