Как выбрать материнскую плату для пк: Как выбрать материнскую плату для компьютера — 8 критериев

На что стоит обратить внимание при выборе материнской платы для компьютера.

Если вы хотите собрать свой собственный ПК или купить готовый, который вы, возможно, захотите расширить или обновить позже, то есть один компонент, который послужит его основой. Этим компонентом является материнская плата, и это невероятно важная часть головоломки. Он определяет многие другие компоненты, которые вы сможете выбрать, и в то же время некоторые другие варианты, такие как процессор, который вы будете использовать в своем новом ПК, определяют, какую материнскую плату вы можете использовать.

После выбора ЦП, материнская плата, как правило, будет следующим компонентом, выбранным для вашей сборки. Давайте разберем ваш выбор материнской платы в несколько (относительно) простых шагов.

Материнская плата — это печатная плата (printed circuit board), которая создает своего рода магистраль, позволяющую взаимодействовать различным компонентам, и которая обеспечивает различные разъемы для таких компонентов, как центральный процессор (CPU), графический процессор (GPU), память, и хранение данных. Большинство компьютеров, производимых сегодня, включая смартфоны, планшеты, ноутбуки и настольные компьютеры, используют материнские платы, чтобы собрать все воедино, но единственный тип, который вы обычно приобретаете самостоятельно, это те, которые созданы для настольных ПК.

Посмотрев на материнскую плату сверху вниз, вы увидите набор схем, транзисторов, конденсаторов, слотов, разъемов, радиаторов и многого другого, которые объединяются для маршрутизации сигналов и питания по всему ПК и позволяют подключать все необходимые компоненты. Это сложный продукт, и многие технические детали выходят за рамки данного руководства. Однако некоторые из этих деталей важны для вашего решения о покупке, и мы опишем их для вас ниже.

Выбирая правильную материнскую плату, вы захотите убедиться, что она соответствует вашим потребностям как сегодня, так и завтра. Если вы знаете, что вы никогда не захотите обновить свой компьютер за пределы его первоначальной конфигурации, то вы можете выбрать материнскую плату, которая обеспечивает именно то, что вам нужно для запуска и работы. Но если вы думаете, что вы захотите расширить свой компьютер позже, тогда вы захотите убедиться, что ваша материнская плата будет удовлетворять ваши потребности по мере их роста.

Возможно, первое решение, которое нужно сделать — это какой процессор вы хотите использовать в качестве мозга для своего ПК, что означает выбор между двумя компаниями: Intel и AMD. Оба предлагают процессоры, начиная от начального уровня, достаточно хороших для просмотра веб-страниц, производительности и игр низкого уровня, вплоть до сверхмощных зверей, которые могут копаться в проектах редактирования видео и запускать самые требовательные на сегодняшний день игры с высокой частотой кадров в секунду (FPS).

Обе компании постоянно обновляют свои продукты, и поэтому эта информация может очень быстро устареть. На момент написания этого практического руководства Intel работала над процессорами восьмого поколения, а AMD недавно представила архитектуру Zen и процессоры Ryzen. Какой из них вам подходит, будет зависеть от ваших потребностей, например, больше всего вас волнуют приложения, которые могут использовать несколько процессорных ядер (которые могут предпочесть процессоры AMD Ryzen), или вы больше всего беспокоитесь об играх, которые выигрывают от самого быстрого одиночного — производительность на ядро (что может быть в пользу процессоров Intel Core).

После того, как вы определились с тем, какой процессор лучше для вас, вам нужно будет выбрать материнскую плату, которая использует правильный сокет и правильный чипсет . По сути, процессорное гнездо — это механизм, с помощью которого процессор жестко подключен к материнской плате. Чипсет — это программное и аппаратное обеспечение материнской платы, которое позволяет всем компонентам взаимодействовать друг с другом.

Вот самые важные сегодня:

Не так важно понимать все, что входит в создание чипсета, но важно понимать, что вам нужно выбрать материнскую плату с правильным чипсетом — и правильным разъемом — для процессора, который вы планируете приобрести. Также важно знать, что разные наборы микросхем поддерживают различные комбинации компонентов, таких как ОЗУ, графические процессоры и другие.

Когда вы будете изучать и сравнивать материнские платы, вам нужно убедиться, что все, что вы хотите достичь, поддерживается. Если вы используете инструмент сравнения компонентов, вы сможете понять, какая материнская плата лучше всего подходит для вашего нового ПК.

Материнские платы бывают разных размеров, что означает, что у вас есть некоторая гибкость в создании вашего ПК, чтобы соответствовать вашей среде. Если у вас достаточно места, вы можете использовать полноразмерный корпус, а если вы собираете домашний кинотеатр (HTPC), который предназначен для размещения под телевизором в семейном гнезде, то вам, вероятно, понадобится гораздо меньший размер.

Вот почему материнские платы бывают разных размеров или форм-факторов, и эти стандарты определяют не только размер материнской платы, но и количество различных компонентов, которые они склонны поддерживать. В последнем есть различия, но, вообще говоря, чем больше физический размер материнской платы, тем больше компонентов она будет поддерживать. Не все корпуса поддерживают все форм-факторы, поэтому вам нужно убедиться, что ваша материнская плата и корпус совпадают.

Ниже приведены некоторые из наиболее популярных форм-факторов и их наиболее распространенные характеристики:

Это общие рекомендации для некоторых наиболее распространенных форм-факторов материнской платы. Их больше, и они различаются по своим возможностям. Самое главное — решить, какой размер ПК вы хотите собрать или купить, сколько компонентов вы хотите установить сейчас и в будущем, а затем выбрать форм-фактор материнской платы, который наилучшим образом соответствует вашим потребностям.

Материнские платы могут подключать различные компоненты в дополнение к процессору, включая видеокарты, звуковые карты, сетевые карты, устройства хранения и подключения, а также множество других. За эти годы было много видов портов расширения, но, к счастью, все стало намного проще. Сегодня вы в первую очередь будете иметь дело с портами периферийных компонентов Interconnect Express (PCIe), причем некоторые материнские платы также включают в себя слоты PCI для устаревших устройств.

PCIe — это самый важный порт, который вы будете использовать сегодня для подключения большинства компонентов. Существует четыре размера слотов PCIe, и последний широко используемый стандарт — PCIe 3.0. Эти четыре размера определяют как пропускную способность соединения, так и его размер — вам нужно убедиться, что у вас достаточно слотов расширения и что они имеют правильный размер для поддержки всех ваших настоящих и будущих потребностей.

Четыре слота имеют размеры x1, x4, x8 и x16, причем наиболее распространенными являются x4 и x16. Материнские платы сильно различаются по количеству слотов, которые они включают, а также по их размещению. Вы должны быть уверены, что у вас достаточно слотов и что вокруг них достаточно места, чтобы поместиться во все необходимые компоненты.

Всем ПК нужен способ вывода информации в визуальном формате, который мы, люди, можем использовать. Проще говоря, это означает отображение изображений на мониторе. Компонентом, который выполняет эту функцию в типичном ПК, является графическая карта или графический процессор, и вам необходимо убедиться, что ваша материнская плата поддерживает тот тип графического процессора, который вам необходим для предполагаемого использования.

Некоторые процессоры Intel Core поставляются с интегрированными графическими процессорами, которые предоставляют средства для отображения вывода на монитор, и AMD имеет свою собственную версию того же, что называется процессор с видеоускорителем (APU), который объединяет процессор с графическим процессором в одном пакете. Это относительно маломощные графические процессоры, которые отлично подходят для обычных задач производительности, но поддерживают только менее требовательные к графике игры (например, киберспортивные игры).

Если вам нужен более мощный графический процессор для игр или для более требовательных приложений, таких как редактирование видео, которые могут использовать графический процессор для более быстрой обработки, то вам, вероятно, понадобится автономный графический процессор. В этом случае вам нужно помнить, какие графические процессоры вы можете подключить к материнской плате, и даже сколько графических процессоров поддерживает ваша материнская плата.

Сегодня большинство графических процессоров подключаются через разъемы PCIe, а большинство используют разъемы PCIe x16. Кроме того, большинству современных графических процессоров требуется PCIe 3.0 или более поздняя версия. Последнее требование — ширина, доступная для каждого слота PCIe, а для многих графических процессоров требуется ширина двух слотов. Это может заблокировать некоторые слоты x1 PCIe и сделать их недоступными, что нормально, если вас это не удивляет. Обратите внимание, что некоторые графические процессоры могут использовать только 75 Вт мощности, обеспечиваемой слотом PCIe, но что большинству графических процессоров требуется больше энергии через шестиконтактные или восьмиконтактные разъемы от достаточно мощного блока питания.

Поэтому, выбирая материнскую плату, вам нужно убедиться, что она обеспечивает правильный тип слотов PCIe. Это означает тщательную проверку спецификаций графического процессора и сравнение их со спецификациями материнской платы. Если вы хотите подключить два или более графических процессора, называемых «Scalable Link Interface» или SLI от NVIDIA и Crossfire от AMD, вам понадобятся два доступных слота PCIe и совместимая материнская плата.

Мы еще раз подчеркнем это, потому что это очень важно: убедитесь, что ваши требования к графическому процессору сопоставлены с тем, что может обеспечить ваша материнская плата, чтобы убедиться, что все будет правильно совмещаться. Мы не обсуждаем особенности блока питания в этом руководстве, но вы обязательно должны выбрать блок питания, который может удовлетворить потребности вашего графического процессора при полной нагрузке вместе с остальными компонентами.

Вашему процессору нужно где-то хранить информацию, когда ваш компьютер включен и работает. Это называется «оперативной памятью», или ОЗУ, и сегодня ПК обычно имеют как минимум 4 ГБ ОЗУ. Сколько оперативной памяти вам нужно для вашего ПК, зависит от того, как вы планируете его использовать, и 8 ГБ — это, как правило, минимальная рекомендация для более легких задач, при этом 16 ГБ и более — хорошая ставка для более тяжелых задач.

Сегодняшняя оперативная память подключается к материнской плате через прямоугольный слот, названный так по типу используемой сегодня оперативной памяти: двойной встроенный модуль памяти (DIMM). Количество слотов DIMM на материнской плате определяет объем ОЗУ, который вы можете добавить, и обычно он варьируется от двух до восьми слотов. Вы можете добавить один модуль ОЗУ за раз, но вы получите наилучшую производительность при установке ОЗУ в согласованных парах.

Емкость варьируется от 1 ГБ DIMM до 128 ГБ DIMM, последние из которых чрезвычайно дороги и обычно приобретаются для использования на серверах. Большинство потребительских ПК будут оснащены от 4 до 64 ГБ, а ОЗУ обычно приобретается в наборах из двух или четырех модулей DIMM. Например, если вы хотите оснастить свой ПК 16 ГБ ОЗУ, вы обычно покупаете комплект с двумя 8 ГБ DIMM или четырьмя 4 ГБ DIMM.

Когда вы выбираете материнскую плату, убедитесь, что у нее достаточно слотов, она может поддерживать всю оперативную память, которую вы когда-либо планируете устанавливать, и что она может поддерживать самую быструю память, которую вы захотите купить. В то же время вам захочется подумать о том, как купить вашу оперативную память. Например, если вы хотите начать с 8 ГБ ОЗУ, а затем увеличить его до 16 ГБ, а ваша материнская плата имеет четыре слота DIMM, то вы должны начать с набора из двух 4 ГБ модулей DIMM, а не с набором из четырех 2 ГБ модулей DIMM, поскольку это позволит вам добавить еще один комплект позже и избежать неиспользованной оперативной памяти.

Чтобы использовать компьютер, вам нужно где-то хранить операционную систему, приложения и данные, когда питание отключено. Сегодня это означает выбор между жестким диском (HDD) с вращающимися пластинами, которые хранят данные, и твердотельными накопителями (SSD), которые хранят данные во гораздо более быстрой флэш-памяти. Жесткие диски, как правило, дешевле для большего объема памяти, в то время как SSD дороже, но предлагают дополнительную скорость и отлично подходят для хранения операционной системы и приложений.

Есть несколько основных разъемов для хранения, которые вы захотите рассмотреть при покупке материнской платы. Это включает в себя как типы подключений, так и количество подключений для добавления хранилища на ваш компьютер. Некоторые из этих соединений являются внутренними, а некоторые — внешними.

Самым распространенным подключением к хранилищу сегодня является последовательный ATA или SATA. SATA находится в третьей версии, а SATA 3.0 — это соединение, обеспечивающее скорость передачи до шести гигабит в секунду (Гбит / с). Это означает скорость чтения и записи до 600 мегабайт в секунду (600 МБ / с) для твердотельных накопителей SATA и обычно значительно меньше, чем 150 МБ / с для чтения и записи для жестких дисков.

Вы можете купить как жесткие диски, так и SDD, поддерживающие подключения SATA 3.0, а материнские платы могут содержать несколько портов SATA. Существуют разновидности SATA 3.X, обеспечивающие более высокие скорости и немного отличающиеся соединения, в том числе SATA версии 3.2, в которой используется форм-фактор M.2.

Все более распространенным типом подключения к хранилищу является NVM Express или NVMe, который подключается через шину PCIe. Это более новый протокол, который предлагает увеличенную пропускную способность, меньшую мощность, меньшую задержку и другие преимущества. Обычные твердотельные накопители NVMe сегодня могут обеспечить теоретическую скорость чтения более 3 ГБ / с и записи 1,5 ГБ / с. SSD-накопители NVMe выпускаются в двух форм-факторах: карты для подключения к слотам PCIe и компактные версии для подключения к M.2.

Как и в случае со многими компонентами, приведенными в этом руководстве, при выборе подходящего хранилища зависит множество факторов. Одна из распространенных тактик заключается в покупке относительно небольших SSD для операционной системы и приложений, что обеспечивает значительно лучшую производительность, а затем больших жестких дисков для хранения огромных объемов данных, таких как фотографии и видео.

Какое бы хранилище вы ни выбрали, вам нужно убедиться, что ваша материнская плата удовлетворяет ваши потребности на данный момент и в будущем. Это требует тщательного изучения спецификаций материнской платы, чтобы убедиться, что она может подключить всю память, которая может потребоваться за один день. Помните, что вы также можете подключать внешние устройства хранения данных, если это необходимо, и это требование к данным, которые вы должны носить с собой.

Мы рассмотрели несколько различных способов подключения компонентов к материнской плате, включая PCIe, слоты DIMM и подключения к хранилищу. Есть множество других типов соединений, которые материнские платы могут поддерживать сегодня, и еще раз вы захотите очень тщательно рассмотреть ваши потребности при выборе материнской платы.

Кроме того, некоторые соединения расположены непосредственно на материнской плате и находятся внутри корпуса, и иногда они предназначены для подключения к портам на передней, верхней, боковых или задней стороне корпуса. Вы также захотите рассмотреть, какие порты поддерживает ваш корпус, и убедиться, что ваша материнская плата обеспечивает необходимые внутренние соединения. Материнские платы также имеют внешние соединения на задней панели ввода / вывода (I / O), которая вписывается в стандартное расположение на задней части корпуса.

Некоторые соединения расположены непосредственно на материнской плате и являются внутренними по отношению к корпусу, и иногда они предназначены для подключения к портам на передней, верхней, боковых или задних сторонах корпуса, а также к другим внутренним и внешним компонентам. Вы захотите рассмотреть, какие порты поддерживает ваш корпус, и убедиться, что ваша материнская плата обеспечивает необходимые внутренние соединения, и то же самое относится и к другим дополнениям. Эти соединения включают в себя различные встроенные разъемы, которые используются для поддержки таких вещей, как вентиляторы, внешние USB-порты, системы освещения RGB и различные запатентованные продукты производителя.

Это то, что вы захотите тщательно проверить, выбирая компоненты для своего нового ПК. Например, в вашем случае может быть несколько USB-портов, для которых требуется несколько внутренних USB-заголовков. А для некоторых систем водяного охлаждения требуются специальные разъемы для подключения к программному обеспечению, которое контролирует датчики освещения и температуры. Вам необходимо убедиться, что материнская плата включает все необходимые заголовки для поддержки всех этих дополнительных компонентов и функций корпуса.

В основном, думай об этом так. Чем сложнее ваш новый компьютер, тем больше вам придется копаться в выборе материнской платы.

Ниже приведены некоторые из распространенных соединений на современных материнских платах. Не все материнские платы имеют все эти соединения, и вы найдете и другие. Важно убедиться, что в выбранной вами материнской плате есть все необходимые вам соединения.

Теперь, когда вы определили, какой тип материнской платы вам понадобится для сборки вашего конкретного ПК, или это должно послужить основой для того готового ПК, который вы будете собирать, вам нужно подумать над его производителем. Некоторые компании сосредоточены на предоставлении материнских плат, предназначенных для геймеров, с огромным пространством для добавления графических процессоров и со светодиодными системами освещения, в то время как другие фокусируются на более массовых системах.

Некоторые из самых известных производителей материнских плат — ASUS, Gigabyte, MSI и ASRock.

Просмотров: 723

Как выбрать материнскую плату для компьютера. Выбор материнской платы ПК.

Подавляющее количество пользователей персональных компьютеров при покупке своего первого компьютера не понимают особенностей работы системного блока — коробочки, куда устанавливается всё оборудование, производящее вычисление, хранение данных, выводящее картинку на монитор. Первый компьютер для многих — загадка. И почти никто не задумывается о том, как выбрать материнскую плату. Но со временем мальчики, а иногда и девочки начинают разбираться в комплектующих и следующий компьютер хотят собрать самостоятельно.

Как выбрать материнскую плату

Материнская плата — основа любого системного блока. Материнская плата — связующее звено между всеми компонентами компьютера. Именно выбор материнской платы для компьютера накладывает ограничения на использование процессоров разных поколений и разъёмов, на тип и объём установленной оперативной памяти, на возможность подключения накопителей, периферии и дополнительного оборудования. Выбрать материнскую плату для ПК не так уж и сложно. Следует руководствоваться несколькими базовыми принципами, чтобы понимать, какую материнскую плату выбрать.

Критерии выбора материнской платы

Изначально необходимо определиться тем кругом задач, которые будут решаться на компьютере, к которому Вы выбираете материнскую плату. Большинство материнских плат оснащается 2-мя или 4-мя разъемами для оперативной памяти, одним слотом PCI-Express для установки видеокарты. Этого достаточно для применения компьютера в решении большинства задач и для игр. Если Вам нужен топовый монструозный производительный компьютер, то лучшим решением будет выбор материнской платы с восьмью разъемами для ОЗУ и 2-мя, 3-мя разъемами PCIe для видеокарт.

Выбор типоразмера материнской платы

Каждая материнская плата имеет определенный форм-фактор — размер. Этот размер определяет возможность установки в небольшие корпуса. Часто, небольшие материнские платы имеют ограниченный набор портов ввода-вывода и интерфейсов для подключения периферии, нацелены на использование в качестве офисного компьютера или домашней медиаприставки.

Выбор платформы материнской платы

После определения задачи для компьютера необходимо определиться с платформой материнской платы, на которой будем строить системный блок. Платформа — тип и поколение процессоров, а соответственно, чипсета и типа совместимой оперативной памяти. В качестве поставщиков процессоров сегодня выступают 2 больших производителя — Intel и AMD. Производители материнских плат выпускают модели под разные типы процессоров с соответствующими разъемами. Каждая материнская плата оснащена соответствующим чипсетом, который обеспечивает работу системного блока в целом и является связующим звеном между процессором, видеокартой, оперативной памятью и другими комплектующими.

Каждая материнская плата оснащена соответствующим процессорным разъемом. Чипсет материнской платы и подходящие модели процессоров указаны в технической спецификации и описании материнской платы.

Как выбрать материнскую плату для офисного компьютера

К офисным компьютерам не предъявляются серьезные требования по части возможностей подключения производительных процессоров, большого объема ОЗУ, множества дисковых накопителей и всевозможной периферии. В это случае, можно выбрать и купить материнскую плату бюджетного уровня. 2 разъема для оперативной памяти вполне хватит, чтобы установить 4ГБ ОЗУ. Встроенное в чипсет видеоядро позволит сэкономить на отсутствии необходимости установить дискретную видеокарту.

Как выбрать материнку по производителю

Некоторые пользователи не задумываются о том, материнку какого производителя установить к себе в компьютер. Некоторые производители имеют в ассортименте множество моделей различного ценового диапазона. Общепризнанными и надежными производителями материнских плат считаются: ASUS, Gigabyte, Intel. На рынке присутствуют модели менее именитых производителей — MSI, ECS, AsRock, Foxconn, Biostar и других.

Некоторые материнские платы являются урезанными версиями своих старших братьев, подсистемы питания процессора и других компонентов упрощены в целях экономии средств, а некоторые детали могут быть заменены более дешевыми, что несколько снижает долговечность и надежность платы.

Вам интересно узнать?

Как выбрать материнскую плату для компьютера

В этой статье рассказываем, как выбрать материнскую плату, какие функции она выполняет, из каких элементов состоит и почему от этой «железки» зависит качество работы всех остальных комплектующих ПК. В общем, предоставим всю основную информацию, которая поможет сделать разумный и взвешенный выбор.

Как устроена материнская плата и какие функции выполняет

Материнская плата – фундамент любого современного компьютера, к ней подключаются все остальные компоненты системы: блок питания, процессор, оперативная память, видеокарта, кулеры охлаждения, накопители, устройства ввода/вывода и т.д. Именно через системную плату поступает питание от блока питания ко всем остальным компонентам, и она же обеспечивает связь и обмен данными между ними.

Если принять во внимание тот факт, что материнская плата служит для объединения всех компонентов ПК в единую систему, становится очевидно, что экономить на ней не стоит. Выбирать её нужно дотошно и пристально, особенно если вы собираете компьютер на длительный срок.

Давайте же посмотрим, из чего состоит современная материнская плата:

1. Сокет CPU. Это специальный разъем для подключения центрального процессора. Физически представляет собой квадратную площадку со множеством контактов. Покупателю крайне важно знать, что такое сокет материнки, так как на него необходимо обращать внимание при выборе процессора.
2. Слоты PCI-E. Служат для подключения разнообразных комплектующих и устройств периферии: видеокарт, звуковых карт, сетевых адаптеров, Wi-Fi модулей, скоростных твердотельных накопителей и т.д.
3. Слоты для ОЗУ. Нужны для подключения модулей оперативной памяти (ОЗУ). Как правило, их количество варьируется от 2 до 4, в зависимости от форм-фактора материнской платы.
4. Чипсет – это набор микросхем на печатной плате, которые служат для связывания оперативной памяти, видеокарты, процессора и других устройств периферии. Через чипсет осуществляется обмен данными между всеми системными компонентами, и поэтому на него обращаем особо пристальное внимание перед покупкой.
5. SATA – набор разъемов, через которые к компьютеру подключают жесткие диски, твердотельные SSD-накопители и т.д.
6. Микросхема BIOS (UEFI). Хранит в себе данные прошивки BIOS и его настройки, что позволяет компьютеру сохранять информацию о параметрах работы комплектующих даже если компьютер полностью отключен от питания. Эта микросхема энергозависима, поэтому на любой материнской плате есть специальная батарейка, которая снабжает питанием CMOS-память.
7. Внешние разъемы. Это те, что располагаются сзади компьютера и служат для подключения клавиатуры, мыши, монитора, аудиосистемы и т.д. USB, HDMI, DisplayPort, VGA, Ethernet и другие порты – всё это относится к категории внешних разъемов материнки.
8. Разъемы питания. Служат для подключения питания процессора, кулеров охлаждения. Как правило, они находятся в двух местах: один чуть выше процессорного сокета, и второй – 24-контактный разъем – рядом с оперативной памятью.

Нужно понимать, что материнские платы из года в год развиваются и их устройство постепенно меняется. Например, в современных моделях печатных плат всё реже встречается интерфейс IDE, который раньше использовался для подключения оптических приводов. То же самое можно сказать и об аналоговом видеовыходе VGA, который нынче сильно устарел и практически нигде не встречается. В то же время общие принципы работы материнских плат остаются неизменными, так что информация, которую мы вам предоставили, будет актуальна еще много лет.

Типы материнских плат

Материнские платы можно разделить на три основных типоразмера, или форм-фактора:

1. Standard-ATX. Полноразмерные платы с размером 305×244 мм, рассчитанные на установку в системный блок стандартного размера. Имеют наибольшее количество разнообразных слотов и интерфейсов подключения.
2. Micro-ATX. Уменьшенные платы с размером 244 × 244 мм. Здесь может быть 2 или 4 слота ОЗУ, в зависимости от модели.
3. Mini-ITX. Миниатюрные платы с размерами 170 × 170 мм, которые подходят для сборки ультракомпактных компьютеров. Позволяют устанавливать только 2 планки ОЗУ вместо 4, как в предыдущих двух форм-факторах.

Естественно, уменьшение размеров материнских плат достигается за счет сокращения количества доступных слотов для подключения различных модулей и устройств периферии. Если вы собираете обычный стационарный ПК для развлечений, работы или учебы, стоит предпочесть стандартный типоразмер ATX – дополнительные слоты оперативной памяти и PCI-Express лишними не будут. Особенно PCI-E, ведь они могут внезапно понадобиться для подключения продвинутой звуковой карты, сетевого адаптера, SSD-накопителя и т.д.

Как выбрать материнскую плату для ПК

Мы подошли к основному вопросу: какую материнку выбрать? Первое и самое главное – выбирать её нужно под сокет процессора. Например, если у вас CPU AMD Ryzen 5 3600, то нужна плата на сокете AM4. Если процессор Intel Core i5-11400F, то подбирать нужно плату с сокетом LGA 1200; для старенького Intel Core i7-2600 необходима материнка с сокетом LGA 1155 и т.д. Это основное, что вам нужно знать при выборе. Если материнская плата и процессор будут иметь разные сокеты, собрать ПК из таких комплектующих не получится.

Второй момент – форм-фактор, о нем мы уже говорили в предыдущем разделе. Для стандартных корпусов выбирайте стандартную ATX-плату. Если планируете компактную минималистичную сборку, смотрите в сторону Micro-ATX. Для тех, кто планирует собрать ультракомпактный ПК, подойдет Mini-ITX – к примеру, от MSI, вроде той же MSI B450I Gaming Plus AC.

Теперь пройдемся по дополнительным критериям, которые помогут понять, какая материнская плата лучше:

1. Встроенный Wi-Fi. Продвинутые материнки оснащены собственным модулем Wi-Fi, который позволяет подключаться к сети без всяких проводов. Для стационарного ПК это не обязательно, но иногда сильно выручает.
2. Поддержка встроенного видеоядра. Если планируете сборку офисного ПК, который будет использоваться только для работы и мультимедийных задач, можно сэкономить, взяв процессор с интегрированным GPU – к примеру, AMD Ryzen 5 Pro 4650G или Intel Core i5-10400. В этом случае вам не придется отдельно покупать видеокарту, что достаточно сильно экономит бюджет, особенно с учетом нынешних цен на GPU.
3. Количество слотов M.2. Очень полезный интерфейс, через который к компьютеру можно подключить сверхскоростной SSD. Должен быть минимум 1, а лучше – 2.
4. Bluetooth. Служит для подключения беспроводных аксессуаров и компьютерной периферии: клавиатуры, наушников, мыши, геймпада и т.д. Если в материнской плате нет встроенного Bluetooth, соответствующий адаптер можно дополнительно докупить и подключить по USB в случае необходимости. Но иметь встроенный модуль всё же удобнее.
5. Максимальная частота и тип оперативной памяти. Выбирайте в зависимости от того, какую ОЗУ планируете покупать. Если берете, к примеру, 2 планки памяти DDR4 с частотой 3000 МГц, то нет смысла переплачивать за дорогостоящую материнку с поддержкой частоты 4000 МГц, к примеру. Но брать материнку с поддержкой памяти DDR4 рекомендуется всё же с небольшим запасом на 200-400 МГц – это на случай апгрейда, или если в какой-то момент решите заняться разгоном.
6. Видеовыходы. Имеют значение только при сборке офисного ПК с интегрированной графикой – в этом случае выбирайте материнскую плату с таким же видеовыходом, как на вашем мониторе. В случае сборки ПК с дискретной видеокартой интерфейс для подключения монитора будет располагаться непосредственно на ней.

Краткое руководство по выбору чипсета материнской платы

Теперь, когда с общими критериями выбора разобрались, самое время поговорить о выборе чипсета, ведь он – ключевой компонент материнки. От него зависит качество и слаженность работы всех прочих системных комплектующих и периферии. Информации по этой теме очень много, поэтому выведем несколько ключевых моментов.

Если хотите просто «вставить и пользоваться », выбирайте материнские платы под процессоры AMD на базе чипсета AMD B350, B450 или B550. И чем свежее у вас поколение ЦП, тем более новый чипсет нужен. К примеру, для Ryzen 5 5600 необходим чипсет AMD B550 или AMD X570, а вот более старые – B450 или B350 – уже не подойдут. В то же время для процессора Ryzen 5 3600 прошлого поколения чипсет B550 вовсе не обязателен, в этом случае можно спокойно сэкономить и взять B450.

Материнские платы под Intel больше подходят тем, кто заинтересован в более жестком разгоне как процессора, так и оперативной памяти.

Если планируете заниматься оверклокингом, выбирайте материнку на Z-чипсете (Z370, Z390, Z490, Z590).

Если разгоном заниматься не планируете, и если не будете покупать процессор с разблокированным множителем, переплачивать за чипсет с поддержкой возможности разгона попросту нет смысла.

Еще важный момент – если покупаете дорогостоящий и мощный процессор вроде Intel Core i7-10700K, AMD Ryzen 7 5800X, ни в коем случае не пытайтесь сэкономить на материнской плате. Для обеспечения стабильной работы столь мощных CPU требуется качественная материнка с топовым чипсетом и грамотной подсистемой энергоснабжения процессора. В противном случае цепи питания будут перегреваться, процессор не сможет работать на полную, система будет троттлить и, в конечном итоге, вы неизбежно начнете сталкиваться с так называемыми синими экранами смерти.

Если говорить чуть более предметно с конкретными примерами, то топовой материнской платой для процессоров Intel будет Asus TUF Gaming Z590-Plus – она поддерживает все актуальные процессоры семейства Intel Core i9 / Core i7 11-го, 10-го поколения Pentium Gold и Celeron под сокет LGA1200.

Материнская плата  Asus TUF Gaming Z590-Plus Wi-Fi

Здесь есть всё необходимое для сборки современного мощного ПК: 3 слота M.2, встроенный Wi-Fi, Bluetooth, поддержка ОЗУ с частотой 5000 МГц объемом до 128 ГБ, и даже встроенная звуковая карта с 7.1-канальным HD-кодеком.

Для сторонников AMD таким же топовым решением станет Asus Prime X570-Pro, поддерживающая AMD Ryzen 2-го и 3-го поколения / Ryzen с графическим ядром Radeon Vega 1-го и 2-го поколения.

Материнская плата Asus Prime X570-Pro

В эту материнку можно установить любой современный процессор с сокетом AM4.

Вместо заключения: три полезных совета

Напоследок вот вам три совета, которые помогут лучше понять, какую материнскую плату выбрать:

1. Не покупайте материнку «с заделом на апгрейд». Как правило, компьютерное железо морально устаревает за несколько лет и, когда приходит время апгрейдиться, чаще всего выгоднее взять новую материнскую плату с поддержкой более современных процессоров и оперативной памяти.
2. Не стоит переплачивать за дополнительный функционал, который для вас будет бесполезен. Речь идет о поддержке функции разгона, встроенном Wi-Fi, RGB-подсветке и других особенностях, которые бесполезны для большинства пользователей.
3. Если планируете бюджетную сборку, даже не думайте покупать дорогостоящую материнку с топовым чипсетом – это бессмысленная трата, которая никак себя не окупит. Компоненты ПК должны иметь сбалансированную стоимость. Нормальная цена для материнской платы – это 40-60% от стоимости центрального процессора. Если же у вас материнка в 2-3 раза дороже любого другого компонента системы, то это плохая сборка.

На этом у нас всё. Спасибо за внимание и до новых встреч!

Фото взяты из источников: unsplash.com.

Как выбрать материнскую плату (Совет эксперта)

Хотя мы не рекомендуем вам вкладывать весь свой бюджет только в материнскую плату, мы видели несколько безумных конфигураций с использованием материнских плат за 300 долларов с процессорами за 80 долларов, что является большой ошибкой.

Ваша материнская плата не имеет большого значения для игр, поэтому не тратьте половину своего бюджета на лучшую материнскую плату!

То же самое и в обратном направлении.

Пожалуйста, ради всего святого, не соединяйте Ryzen 7 или 9 с материнской платой A320, чтобы «сэкономить».”

В этом руководстве мы рассмотрим, что вам следует искать в материнской плате, чтобы вы знали, как выбрать лучшую материнскую плату для своей сборки.

Форм-фактор

Форм-фактор вашей материнской платы в основном определяется ее размером, местом расположения отверстий для винтов и типом корпусов ПК, в которые она в конечном итоге поместится.

Итак, как можно было бы подумать, было бы неплохо выбрать материнскую плату, форм-фактор которой соответствует вашему корпусу.

Вот наиболее распространенные форм-факторы, на которые следует обратить внимание:

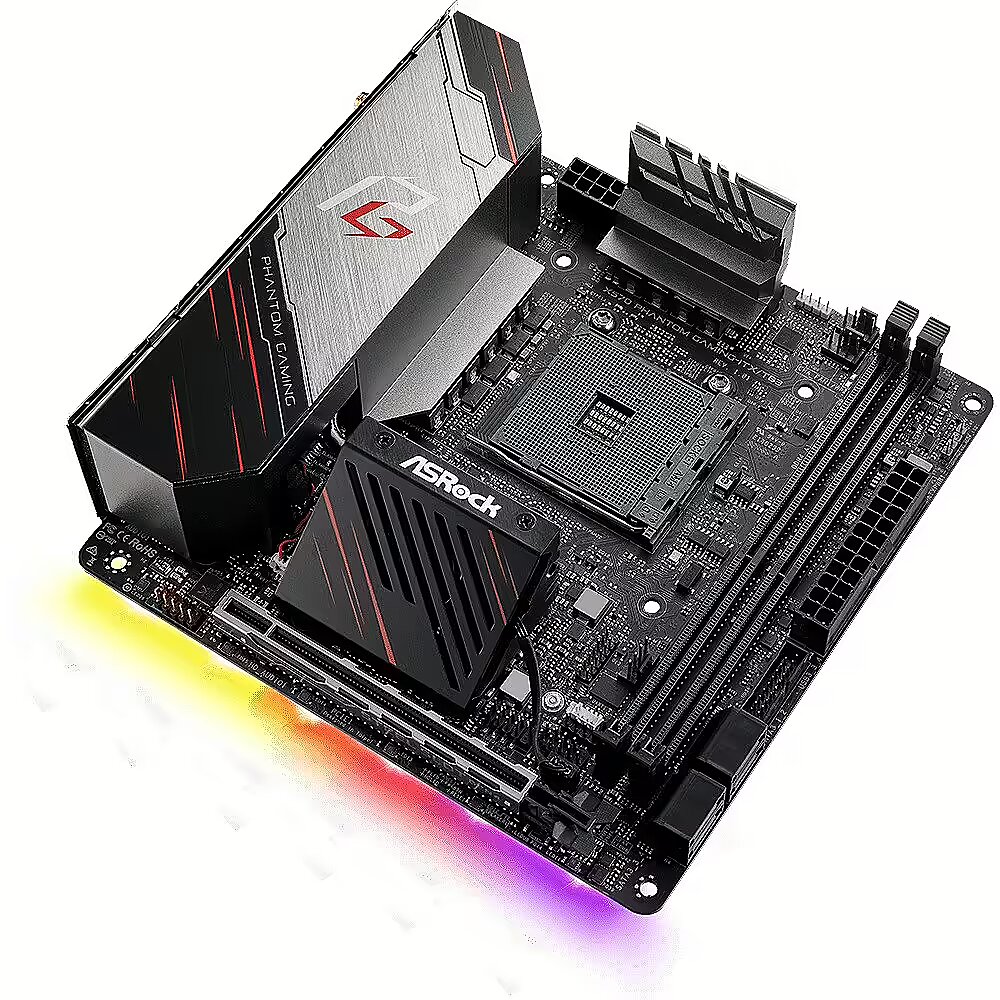

Mini ITX

Форм-фактор Mini ITX — самый маленький из основных форм-факторов.

Эти типы материнских плат обычно предназначены для сборок SFF (малый форм-фактор), домашних развлекательных ПК или, в некоторых случаях, дополнительных компьютеров внутри вашей существующей системы.

Эти материнские платы значительно выигрывают в своей размерной категории: стандарт Mini ITX составляет всего 170×170 мм (или 6,7×6,7 дюйма) и имеет всего 4 отверстия для крепежных винтов.

Этот размер может сэкономить вам место, но в некоторых, но не во всех случаях, вы можете жертвовать производительностью.

Другими серьезными проблемами, которые беспокоят сборки Mini ITX, обычно является охлаждение, поскольку вам нужно найти решение для охлаждения, которое идеально подходит для вашего корпуса и его стоимость, которая может значительно превысить 100 долларов США.

Как правило, материнские платы Mini ITX имеют только 2 слота для оперативной памяти, но имеют все другие обычные навороты, которые идут вместе с любым набором микросхем и комбинацией сокетов, которую вы выберете.

Это означает, что вы даже можете разогнать некоторых из этих щенков!

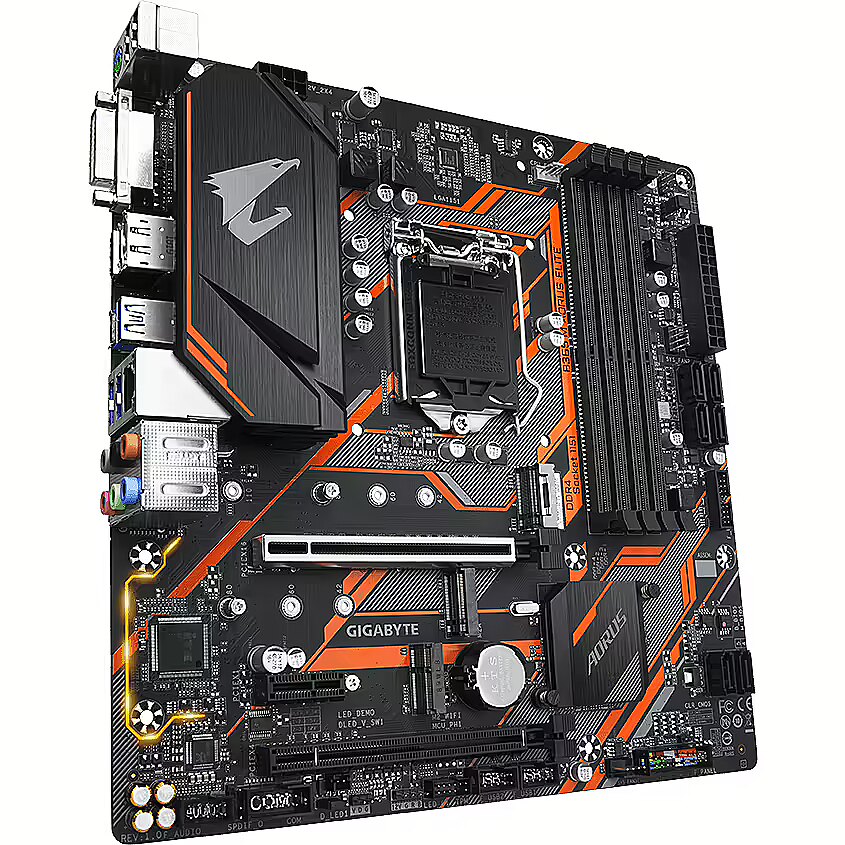

Micro ATX

Micro ATX, вероятно, являются наиболее распространенным форм-фактором для бюджетных устройств, если не самым распространенным форм-фактором из всех.

Корпус Micro ATX может обеспечить почти все функции полноразмерного корпуса ATX, при этом обеспечивая размер, близкий к размеру платы Mini ITX.

Максимальный размер материнской платы Micro ATX составляет всего 244×244 мм (9,6×9,6 дюйма), и большинство корпусов поддерживают как ATX, так и Micro ATX, поэтому у вас будет гораздо более широкий выбор корпусов, чем у платы Mini ITX.

Micro ATX можно найти как в конфигурациях с 2, так и с 4 слотами RAM, хотя есть несколько материнских плат LGA1366 Micro ATX, которые имеют до 6 слотов RAM.

Единственным реальным недостатком этого форм-фактора является огромное количество различных плат mATX на рынке.

При таком большом количестве вариантов часто бывает трудно отличить хорошее от плохого, но в целом вы можете найти плату хорошего качества примерно за 60 долларов США в зависимости от набора микросхем.

Кстати, у нас есть отличное руководство по самым маленьким (и самым крутым) корпусам mATX на рынке, которое вы можете прочитать здесь.

ATX

Ключевым элементом форм-факторов материнских плат является полный стандарт ATX.

Это типы материнских плат, которые вы обычно видите во всех этих сумасшедших игровых сборках с RGB-подсветкой, со всеми супер крутыми световыми эффектами, черт возьми, даже в некоторых моделях есть встроенные контроллеры для игры с этим светом.

ATX примерно на 25% длиннее стандартной платы Micro ATX, что обычно дает им место для большего количества дорожек PCIE, а с этими дополнительными дорожками PCIE у вас есть широкий выбор новых расширений на выбор.

расширения памяти PCIE, расширения Ethernet, больше видеокарт, что угодно.

Full ATX также, как правило, имеют лучшую производительность охлаждения, поскольку все ваши компоненты немного более разбросаны и, как следствие, более высокая производительность и возможности разгона.

У нас также есть справочник по самым маленьким корпусам ATX на рынке, который вы можете прочитать здесь. Все корпуса в руководстве тонкие, компактные, стильные и поддерживают платы формата ATX.

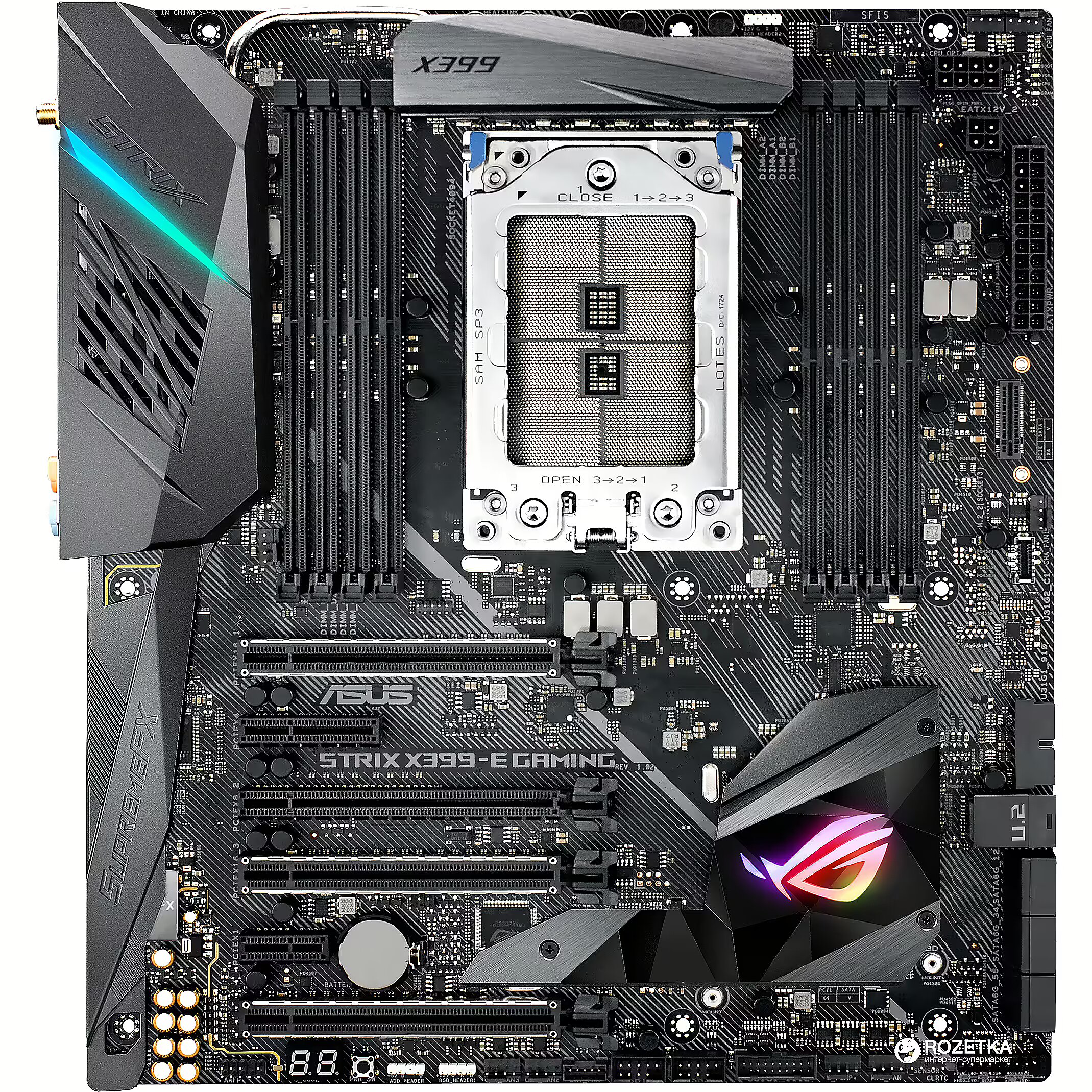

E-ATX

Редко можно встретить материнскую плату с форм-фактором E-ATX (или Extended ATX) где-либо, кроме самых мощных сборок рабочих станций.

Эти вещи абсолютно безумны и обеспечивают одни из лучших показателей производительности, которые может предложить материнская плата.

Стандартный размер E-ATX составляет 305×330 мм (12×13 дюймов), что более чем в три раза превышает размер средней материнской платы Mini ITX!

И этот размер уступает гораздо большему, чем может представить любой стандартный пользователь Micro ATX.

Так же, как ATX был с mATX, E-ATX предоставляет даже больше линий PCIE, чем стандартный ATX, что позволяет все больше и больше расширяться.

В то же время форм-фактор E-ATX более распространен, чем плата ATX, обычно предлагая лучшее охлаждение, если у вас даже есть достаточно большой корпус, чтобы в него поместился этот монстр.

Еще одна интересная деталь форм-фактора E-ATX заключается в том, что многие двухпроцессорные материнские платы (два процессора) должны использовать этот форм-фактор из-за его размера.

Объем памяти

В зависимости от типа рабочей нагрузки, которую вы выполняете на своем компьютере, наличие надлежащего объема системной памяти может означать жизнь или смерть для вашей работы или игр.

В этом разделе мы подробно расскажем, что нужно искать с точки зрения объема памяти на материнской плате.

Слоты ОЗУ

Как мы кратко упоминали в нашем разделе о форм-факторах, разные материнские платы будут иметь разное количество слотов для оперативной памяти.

При выборе оперативной памяти необходимо знать, сколько слотов RAM на вашей материнской плате. Если у вас есть плата Mini ITX, которая имеет только 2 слота, необходим комплект 1x8GB, поэтому у вас есть минимум для начала и вы можете обновить его до 16Gb позже.

На плате mATX или ATX это может немного отличаться с 4 слотами, где вы можете делать комбинации 4x2GB, 4x4GB, 2x4GB и так далее.

Общая вместимость

, как правило, имеют жесткое ограничение на объем оперативной памяти, который ваша система может реально поддерживать.

Будь то 64 ГБ, 128 ГБ или 256 ГБ, общий максимум разрешен для каждой платы, поэтому выбор платы, поддерживающей только 32 ГБ, когда вы купили комплект на 64 ГБ, может потерять немного денег.

Скорость RAM

Точно так же материнские платы будут иметь максимальную поддерживаемую скорость памяти.

Когда дело доходит до плат Intel h470 и B360, максимальная поддерживаемая скорость обычно ограничивается 2666 МГц, в то время как в их платах Z370 и Z390 может достигать 4000–4133 МГц.

Для материнских плат AMD это немного неоднозначно, поэтому просто убедитесь, что проверили максимальную поддерживаемую скорость, прежде чем нажимать кнопку «Купить сейчас».

Наборы микросхем материнских плат

Мы рассмотрим типы сокетов материнских плат позже, но сначала рассмотрим наборы микросхем материнских плат.

на материнских платах управляют потоком наборов данных или направлениями от ЦП к остальным компонентам вашего компьютера.

Каждый набор микросхем может предоставлять различный набор функций в зависимости от того, что производитель запрограммировал для его обработки, и, в свою очередь, каждый набор микросхем специфичен для определенного сокета ЦП.

Потребительские чипсеты AMD

Текущий современный сокет AMD — AM4, все новые процессоры на базе Ryzen и Athlon используют этот сокет.

AMD позволяет довольно легко выбрать набор микросхем, поскольку с каждым поколением выпускаются новые, но все они обратно совместимы со всеми процессорами AM4 с обновлением BIOS.

Чипсеты AMD AM4:

• A320
• B350
• Х370
• B450
• Х470
• Х570
• B550 и A520 — слухи на момент написания.

Все, что вам нужно знать о наборах микросхем AMD, это то, что A320 (и предположительно A520) — единственные наборы микросхем, в которых отсутствует функция разгона, но в то же время они, как правило, являются самыми дешевыми из всех.

Все остальные можно разогнать, но чипсеты с обозначением X обычно тактовые частоты выше, чем их аналоги с обозначением B, а набор микросхем X570 является единственным чипсетом на рынке, который поддерживает PCIE Gen 4.

Наборы микросхем AMD Prosumer

Рынок просьюмеров (ориентированных на потребителей) в последние годы значительно вырос, особенно с выпуском линейки процессоров AMD Threadripper.

Процессоры Threadripper первого и второго поколений могут работать только на сокете AMD TR4, тогда как новое третье поколение может работать только на новом sTR4X, так что имейте это в виду, если вы хотите его заполучить.

Чипсеты AMD Prosumer:

Это единственные два набора микросхем, доступных в настоящее время для процессоров Threadripper.

Линия процессоров Threadripper, как и большинство процессоров, представленных на рынке такого типа, имеет очень большое количество ядер наряду с высокими скоростями ядра.

Эти высокие скорости очень полезны для программ редактирования фото и видео, таких как Photoshop или Premiere Pro, а новые Threadrippers даже вытеснили линейку профессиональных потребителей Intel своей производительностью.

Эти наборы микросхем также поддерживают разгон и большое количество линий PCIE.

Потребительские чипсеты Intel

Со стороны Intel это одновременно и проще, и сложнее.

Хотя вы могли бы сказать, что они упрощают выбор с точки зрения разгона (если вы выбираете ЦП серии K, вы всегда должны брать с собой материнскую плату серии Z), но некоторые исследования могут быть полезны для остальных из нас. .

Intel — это разъем LGA1151 для потребительских процессоров, и не похоже, что это скоро изменится.

В этой части мы сосредоточимся только на наборах микросхем LGA1151v2, которые поддерживают новые процессоры Intel 1151.

Наборы микросхем Intel LGA1151:

Если вы снимаете дешевые платы B360 и h470, вам следует подумать о них, поскольку они никогда не приблизятся к цене в 100 долларов США, которую превосходят многие платы Z370 и Z390.

К сожалению, вам придется отказаться от некоторых функций, которые есть только в платах Z-серии.

Во-первых, это разгон, только платы серии Z могут разгоняться, поэтому не покупайте чип серии K, если вам нужна одна из этих плат.

Во-вторых, они поддерживают только память до 2666 МГц, так что вы также можете исключить из своего списка высокоскоростную ОЗУ.

Платы Z370 и Z390, с другой стороны, представляют собой зрелище.

Между наборами микросхем Z370 и Z390 очень мало различий, но в зависимости от того, что вам нужно в вашей системе, выбор может иметь решающее значение.

Первое, что следует иметь в виду, рассматривая плату Z370, — это то, что некоторым из них может потребоваться обновление BIOS для поддержки даже более новых процессоров Intel. У Z390 может возникнуть эта проблема в будущем, но пока все в порядке.

В остальном, единственные основные различия между ними — это встроенная поддержка Wi-Fi в Z390 и поддержка USB 3.1 Gen 2.

Prosumer-предложения Intel в текущем поколении — одни из самых мощных потребительских чипов, которые мы видели в истории, почти не имеющие себе равных по мощности.

К счастью для нас, на этот раз они сделали довольно простой выбор между чипсетами, взяв страницу из книги AMD.

Наборы микросхем Intel Prosumer:

• X99 (LGA2011-3)
• X299 (LGA2066)

Следуя пути, аналогичному AMD, как мы упоминали ранее, для рынка просьюмеров Intel есть только два текущих набора микросхем, которые следуют за разъемами LGA2011-3 и новым LGA2066, хотя, как и AMD, оба набора микросхем поддерживают системную память DDR4.

Как мы уже говорили, большое количество ядер подходит для программ редактирования фото и видео, а процессоры Intel Extreme даже обладают некоторой возможностью разгона.

Как ни странно, но я лично считаю, что микросхемы Intel Prosumer блистают на рынке бывших в употреблении, о котором мы поговорим подробнее ниже.

В любом случае, если говорить откровенно, простые чипсеты обычно предназначены для поддержки большого количества ОЗУ, линий PCIE, ввода-вывода и процессоров с чрезвычайно большим количеством ядер для нужд вашей рабочей станции.

Разъемы для материнских плат

очень тесно связаны с наборами микросхем, и, поскольку мы только что закончили их рассматривать, вы можете ожидать увидеть похожие термины и фразы.

Разъем материнской платы — это форм-фактор любого процессора, который умещается внутри материнской платы.

Разные сокеты имеют различное количество точек контакта, размер и скорость передачи данных от ЦП, а также многие другие важные функции, которые позволяют вашему процессору выполнять свою работу.

Различные сокеты позволяют нам точно знать, какой процессор работает на какой материнской плате, и правильно обновлять с учетом смены поколений.

Говоря о смене поколений, процессоры привязаны к любому сокету, для которого они были разработаны, за очень небольшим исключением старых процессоров для настольных ПК и ноутбуков, у которых есть доступные моды, позволяющие им работать внутри разных сокетов и пары старых процессоров AMD.

Точно так же процессоры разных производителей подходят только для соответствующих сокетов из-за разного расположения выводов.

драм

У AMD есть несколько примечательных типов сокетов, особенно в последние годы с их новыми линейками процессоров.

Еще пару лет назад их популярными сокетами были сокеты FM2, FM2 +, AM3 и AM3 +, которые были заменены их новым сокетом AM4, который поддерживает память DDR4, в отличие от более старой, более медленной памяти DDR3.

И, как упоминалось ранее, некоторые старые сокеты AMD имеют прямую совместимость, и это будут сокеты FM2 и AM3.

FM2 могут устанавливаться и работать в материнских платах с разъемом FM2 +, а процессоры AM3 аналогичным образом подходят для материнских плат AM3 +. Однако это не работает наоборот.

AMD также имеет свои сокеты для рабочих станций в виде сокета TR4 (или sTR4) для процессоров Threadripper первого и второго поколения и сокета sTRX4 для нового третьего поколения.

Intel

Intel могут сбивать с толку, поэтому мы не виним вас, если вы обнаружите, что их странная практика немного сбивает с толку.

Учитывая способ установки разъемов LGA1151, мы предлагаем использовать что-нибудь вроде pcpartpicker.com для проверки совместимости между процессором и комбинацией материнской платы.

Intel хорошо известна своим широким спектром сокетов от LGA775 до LGA1156, LGA1366 и т. Д.

На данный момент все, что вам нужно знать, это то, что самым последним потребительским разъемом для процессоров Intel является разъем LGA1151-v2, хотя на многих материнских платах это обозначение не указано, поэтому будьте осторожны.

Их сокеты для рабочих станций, или prosumer, обычно подпадают под новый сокет LGA2066 или LGA2011-3.

Не путайте разъемы LGA2011 и LGA2011-3, потому что они вообще не имеют обратной совместимости.

Бортовые разъемы

В зависимости от того, какой случай вы имеете в виду, вы можете убедиться, что на вашей материнской плате есть все подходящие разъемы, которые вам понадобятся, иначе вы можете оказаться в ситуации, подобной моей, когда у вас нет достаточно разъемов для ваших вентиляторов водяного охлаждения.

Первое, на что стоит обратить внимание, это, конечно же, заголовки вентиляторов.

Достаточно ли у вас заголовков для ожидаемого количества поклонников?

Честно говоря, это так просто.

Однако еще не все потеряно, если на этой супер крутой материнской плате, которую вы хотите, не хватает разъемов для ваших 9-миллиардных вентиляторов, или в случае, когда на разъемах материнской платы не хватает контактов.

Некоторые разъемы для вентиляторов на материнских платах имеют только 3-контактные разъемы, хотя сейчас это менее распространено, поскольку более современные материнские платы, как правило, включают только 4-контактные разъемы для вентиляторов.

Этот 4-й контакт просто позволяет вам управлять скоростью вращения вентиляторов с ШИМ без изменения напряжения вентилятора.

В любом случае, для тех, кому нужны вентиляторы, такие компании, как Corsair и NZXT, создают концентраторы для вентиляторов, которые вместо этого адаптируют ваши вентиляторы к разъему USB.

Это также часто позволяет вам управлять вентиляторами RGB с помощью программ на вашем компьютере.

Одна проблема, с которой вы можете столкнуться, покупая респектабельный корпус с дешевой или старой материнской платой, — это наличие подходящих разъемов USB.

На некоторых старых платах отсутствуют встроенные разъемы USB 3.0, и из-за этого вы не сможете использовать USB 3.0 на передней панели на своем корпусе без адаптера, и даже с полным USB-адаптером вы не сможете достичь полной версии 3.0. скорости.

Точно так же у вас может не хватить заголовков USB, но вероятность возникновения этой проблемы практически равна нулю.

Порты SATA

Одна вещь, которую люди часто упускают из виду при выборе материнской платы, — это количество портов SATA.

Если вы только планируете запустить простую игровую установку с 1-2 жесткими дисками / твердотельными накопителями, это не должно быть проблемой, но многие создатели контента сталкивались с проблемой нехватки портов SATA для новых жестких дисков.

Убедитесь, что у вас есть нужный номер, или приготовьтесь настроить внешнее хранилище.

Слоты M.2

M.2 не является обязательным, но, безусловно, полезно. Важно убедиться, что на вашей новой материнской плате достаточно портов M.2, если таковые имеются.

К счастью, даже некоторые бюджетные материнские платы начинают поставляться с включенными портами M.2, так что, если вы не перейдете в полностью дешевый режим, все будет в порядке.

Подержанный рынок

Хотя мы довольно часто рекламируем покупку бывших в употреблении запчастей, это не для всех, и мы настоятельно рекомендуем вам проявлять еще большую осторожность при покупке подержанных запчастей, поскольку вы не получите никаких гарантий или гарантий долговечности.

Однако экономия средств, которую может обеспечить рынок подержанных товаров, в любом случае может склонить вас к нему.

Подержанное игровое оборудование

Купить бывшую в употреблении материнскую плату для игровой сборки — гораздо сложнее, чем покупка большинства других деталей.

Вы не знаете, каким видам избиений она могла быть подвергнута, вы не знаете, сколько времени она проработала, а если это материнская плата, предназначенная для игр, вы можете даже не найти за нее очень хорошую цену.

Если вы решите купить бывшую в употреблении материнскую плату для игр, возможно, вы захотите держаться подальше от материнских плат, рекламируемых за их возможности разгона, так как вполне возможно, что у них жизнь высосана из-за высоких разгонов.

Обязательно читайте описания и ищите описания типа «используется только для игр» для достижения наилучших результатов.

Вы даже можете вернуться на одно поколение назад и по-прежнему получать очень хорошую производительность, если будете придерживаться Intel.

Старые чипы AMD не выдерживают конкуренции на современном рынке, но чипы Intel LGA1150, LGA1156 и LGA775 могут неплохо работать даже в современных играх.

Эти старые платы, как правило, намного дешевле, и вы можете сэкономить немного денег на более медленной памяти DDR3.

Хотя в наши дни память DDR4 стала невероятно дешевой, поэтому я бы сказал, что это более разумный выбор, чтобы выложить крошечных бит дополнительных денег на материнскую плату, которая поддерживает ОЗУ DDR4 и новый процессор.

Бывшее в употреблении оборудование для серверов и рабочих станций

Рынок подержанного оборудования, вероятно, является одним из лучших мест для поиска оборудования для рабочих станций и серверов со скидкой, так как цены будут продолжать падать, поскольку разработчики будут выдвигать все больше и больше нового оборудования, которое будет использоваться с годами.

А вот материнские платы — одна из самых дорогих частей.

Одна из лучших вещей в этом заключается в том, что многие старые рабочие станции можно адаптировать к небольшим домашним серверам, и они будут стоить вам лишь часть стоимости настоящего.

, такие как сокет LGA2011, могут похвастаться дешевыми процессорами с большим количеством ядер, и вы можете найти относительно дешевые платы для рабочих станций с этим разъемом.

Кроме того, на таких веб-сайтах, как AliExpress, вы можете найти функциональные материнские платы LGA2011 с двумя сокетами из Китая, чтобы еще больше повысить производительность вашего сервера по дешевке, и, как и многие старые разъемы, они поддерживают дешевую оперативную память DDR3.

Даже некоторые материнские платы для рабочих станций LGA2011-3 можно найти довольно дешево, а их процессоры дешевеют с каждым днем.

Вы можете получить 6-ядерный, 12-поточный, разгоняемый зверь, аналогичный по производительности Ryzen второго поколения за немногим более 100 долларов и плату менее чем за 100 долларов. Кроме того, этот разъем работает с более новой и быстрой памятью DDR4.

Сравнение материнских плат

Если после исследования вы не уверены, какую материнскую плату выбрать, возможно, вы захотите воспользоваться сайтом сравнения материнских плат, чтобы напрямую сравнить ваши предпочтительные варианты и выбрать именно ту материнскую плату.

• Versus.com: В разделе материнских плат на Versus.com вам предоставляется доступ к широкому спектру фильтров, соответствующих любым критериям, которые вы хотите установить для своей материнской платы, чтобы вы могли найти свое представление об идеальной материнской плате.
• Newegg.com: Newegg имеет довольно полезную функцию при просмотре, которая позволяет вам выбрать до 3 отдельных продуктов для сравнения рядом, чтобы вы могли хорошо видеть, где выбранные вами материнские платы различаются в соответствующих областях.
• Techspot.com

Лучшие материнские платы для вашего процессора

Материнская плата, которую вы выбираете для своей сборки, зависит от нескольких факторов, как указано выше.

Однако процессор, который вы используете, вероятно, будет иметь наибольшее влияние на то, какая материнская плата лучше всего подходит для вашей сборки.

Мы составляем список лучших материнских плат для различных процессоров, который вы можете найти здесь:

Как выбрать правильный набор микросхем для настольных ПК в 2021 году

Наборы микросхем для настольных ПК — одни из самых сложных, постоянно меняющихся, но наименее понятных элементов повседневного или необычного ПК.В некоторой степени это сделано намеренно. Набор микросхем ПК с годами приобретает все больше и больше функциональных возможностей и упрощает работу других компонентов ПК. В результате он стал более незаметным и более связанным со всеми аспектами того, что может делать ваш компьютер.

Тем не менее, никто не идет на покупку нового ПК, его модернизацию или сборку с идеей: «Эй, мне нужен новый набор микросхем!» Это не фактический стимул для большинства обновлений, но в некоторой степени это водитель автомобиля. (VIP на пассажирском сиденье чипсета является процессором системы.)

Собираете ли вы новую систему или делаете серьезное обновление, лучше всего начать с выбора лучшего процессора для вашей задачи. Вы бы не захотели упустить какую-либо из функций процессора, вставив его в старую материнскую плату, поэтому большинство из нас предпочли бы передать полную платформу другу или члену семьи, чем отложить или продать процессор, который мы замена. ЦП и материнская плата, а также набор микросхем материнской платы часто идут рука об руку. Хотя обилие использованных процессоров на аукционах может указывать на то, что люди пытаются избавиться от процессоров, которые они заменили, это также может указывать на то, что они разделяют эти части, чтобы заработать больше денег.Другое возможное объяснение: процессоры, как правило, живут немного дольше, чем платы, на которых они живут, если только они не были сильно разогнаны за свою жизнь.

В основе любой новой материнской платы набор микросхем часто определяет, какие из этих впечатляющих новых функций ЦП доступны для использования, а также общие возможности подключения и даже характеристики хранилища, которое может поддерживать ваш ПК. Прежде чем мы перейдем к тому, какие функции открывает каждый современный набор микросхем, давайте рассмотрим, что за набор микросхем в нынешнем понимании настольных ПК даже равно .

Начало: некоторые основы набора микросхем

Прежде всего: это хитрое слово «набор микросхем». Это может ввести в заблуждение тех, кто не имел адекватного контекста в последнее десятилетие или два развития ПК.

«Набор микросхем» — это устаревший термин, который, по соглашению, относился к набору кремниевых элементов, «Северный мост» (который обычно имел интерфейс видеокарты и контроллер памяти) и «Южный мост» (который обычно соединялся другие слоты расширения и встроенные устройства).Однако с течением времени функции северного моста со временем слились с процессором, в результате чего южный мост стал основным логическим компонентом материнской платы.

Сегодняшний компонент набора микросхем материнской платы, который иногда называют концентратором контроллера платформы (PCH), гораздо более сфокусирован на том, что он обрабатывает и делает. Фактически, теперь это немного больше, чем концентратор PCI Express (PCIe), который поддерживает дополнительные карты расширения и твердотельные накопители NVMe. Несколько дополнительных контроллеров, таких как Serial ATA (SATA), также остаются его частью.

То, что останется в типичном чипсете здесь в 2021 году, может варьироваться в зависимости от того, говорите ли вы о платформах AMD или Intel. Intel PCH сохраняет интерфейсы аудио и сетевых кодеков, а также некоторые устаревшие функции, но AMD недавно переместила даже эти функции в пакет CPU. Обратите внимание, что мы сказали «пакет»: сохранив слово «северный мост» даже после переноса этих функций на ЦП, AMD полностью изменила свою интеграцию и припаяла отдельный компонент северного моста на маленькую карту, которая соединяет кристалл ЦП с его интерфейс сокета.

Модели наборов микросхем, как правило, группируются по сокетам на верхний, средний и нижний уровни, чтобы удовлетворить потребности рынка при различных бюджетах. Буквы «X» и «Z» обозначают высокие частоты, «B» и «H» — средние частоты, а «A» — низкие частоты. Число после буквы обычно синхронизируется с процессором данного поколения, хотя на стороне AMD это легче сопоставить, чем со стороны Intel. Начнем в алфавитном порядке с AMD.

Наборы микросхем для AMD Socket AM4

AM4 — это, конечно же, давно работающий сокет AMD для основных процессоров Ryzen.Как мы отмечали ранее, здесь мы предполагаем, что оценка набора микросхем вызвана тем, что вы присматриваете за данным процессором. Выбор процессора в первую очередь со стороны AMD означает, что имеет смысл смотреть только на текущие продукты: серии Ryzen 5000, 4000 и 3000, первоначально выпущенные с 2019 года. Большинство этих процессоров являются только процессорами без встроенной графики. Версии этих процессоров без графики имеют интегрированный PCIe 4.0, заменяющий интегрированный PCIe 3.0 предшественников. Дальше все становится немного сложнее, поскольку набор микросхем X570 обеспечивает 20 дополнительных PCIe 4.0 полос, в отличие от X370, который он заменил. Между тем, X470 был в основном просто переименованным X370.

Ранние тесты процессоров Ryzen 3000 позволяли сигналам PCIe 4.0 проходить от 24-полосного контроллера процессора через материнскую плату как минимум в слот PCIe x16, независимо от используемого набора микросхем. Позднее AMD определила, что некоторым материнским платам до X570 не хватало целостности сигнала для надежной передачи с более высокой скоростью передачи данных PCIe 4.0. Как и ранее, материнские платы требовали новой прошивки для поддержки новых процессоров Ryzen, но эти обновления отключили PCIe 4.0, ключевой особенности, которую, по мнению владельцев предыдущих материнских плат , они могли получить от простого обновления ЦП, просто не существовало.

AMD X570: Current High-End

Это текущий топовый чипсет на момент написания этой статьи для массовых процессоров AMD Ryzen. Связанный через четыре канала PCIe 4.0 CPU, дополнительный контроллер PCIe 4.0 в X570 предлагает в четыре раза больше, чем в раза по сравнению с X370 / X470. Он также стоит дороже в производстве и потребляет примерно в три раза больше энергии.В отличие от X370 / X470, большинство материнских плат X570 оснащены миниатюрным охлаждающим вентилятором на радиаторе чипсета. Тем не менее, вы можете увидеть несколько плат X570S модели 2021 года от обычных подозреваемых материнских плат; для этих плат более нового варианта не требуется вентилятор для чипсета.

X570 также изначально поддерживает восемь портов USB 3.2 Gen 2, тогда как X370 поддерживает только два порта на этой скорости, а количество портов Serial ATA также увеличено до 2 портов. И X570, и X370 / X470 допускают «бифуркацию PCIe» ЦП, которая может перенаправлять половину путей от одного слота PCIe x16, подключенного к процессору, на второй слот, работающий в режиме x8 / x8.

MSI MEG X570 Ace (Фото: Майкл Секстон)

Типичный покупатель материнских плат X570 ценит широкий выбор высокоскоростных интерфейсов или более мощные регуляторы напряжения некоторых моделей материнских плат высшего класса. Емкость регулятора напряжения и охлаждение могут быть ключевыми для работы моделей Ryzen 9 на оптимальных частотах при высоких нагрузках, что является одной из причин, по которой каждый покупатель, желающий объединить топовый процессор с топовой материнской платой на базе X570 , должен прочитать несколько обзоров, прежде чем тратить свои кровно заработанные деньги.

AMD B550: текущий Ryzen среднего класса

Чипсеты серии B обычно предназначены для опытных пользователей с более ограниченным бюджетом. Возможно, он не предоставляет дополнительных портов PCIe 4.0 своего брата X570, но B550 (и его поддержка PCIe 3.0) знаменует собой значительное улучшение пропускной способности (в два раза) по сравнению с B450. А с номинальной мощностью, близкой к мощности предшественника, более высокие требования к охлаждению у X570 просто исчезают. Ничто из этого не мешает встроенной в ЦП поддержке PCIe 4.0, поэтому пользователи по-прежнему получают повышенную скорость для слота PCIe x16 (обычно для видеокарты) и интерфейса PCIe x4 NVMe (для внутреннего твердотельного накопителя NVMe).

Поскольку большинству пользователей не требуется большее количество линий PCIe 4.0, чем указано непосредственно от ЦП, более низкая стоимость и энергопотребление B550 делают его выгодным для большинства покупателей. Некоторые вещи, которые могут испортить сделку, включают более оснащенные материнские платы B550, которые стоят на больше, чем на , чем у X570 с меньшим количеством опций. (Это иногда случается в линейках производителей материнских плат.) Но большая часть этого кроссовера сводится к мощности регулятора напряжения.

Asus TUF Gaming B550M-Plus (Wi-Fi) (Фото: Майкл Секстон)

В дополнение к этому: более крупные регуляторы напряжения и лучшее охлаждающее устройство позволяют процессорам более высоких моделей, таким как серия Ryzen 9, работать на более высокой частоте при более высокой нагрузке, в то время как меньшие части могут вызывать дросселирование теплового или электрического тока.Выбор материнской платы (и просмотр обзоров), которая была протестирована с тем же процессором, что и предполагаемый (или, возможно, на одну модель выше), может дать дополнительную уверенность в том, что вы получите всю ожидаемую производительность.

Незначительные дополнительные недостатки B550, такие как потенциально меньшее количество USB 3.2 Gen 2 (до двух портов) у B550, легко заметны в спецификациях материнской платы, поэтому для этого набора микросхем не требуется более серьезного предупреждения, чем «прочитать отзывы».

самых популярных материнских плат B550, которые мы рассмотрели…

AMD B550A: Midrange Ryzen, Enhanced

Помните, что мы говорили несколько абзацев назад о беспокойстве AMD по поводу старых материнских плат, не обеспечивающих достаточной целостности сигнала для запуска PCIe 4.0 между интегрированным контроллером процессоров Ryzen 3000 и видеокартой?

Поскольку между выпуском чипсетов X570 и B550 прошел почти год, некоторые нетерпеливые производители заставили AMD сертифицировать модели B450 предыдущего поколения для поддержки этой связи на полной скорости.Получившийся в результате дополнительный чипсет, B550A, был, по сути, переименованным B450, а новый лейбл поставлялся с прошивкой, которая разблокировала возможности процессора PCIe 4.0. Устройства, подключенные через набор микросхем, по-прежнему были ограничены PCIe 2.0, поскольку спецификации набора микросхем не изменились.

Однако по большей части это будет спорным для всех, кроме покупателей готовых систем. Поскольку все конструкции B550A предназначались для предварительно собранных OEM-систем, покупатели одинарных материнских плат в основном найдут материнские платы на основе этого набора микросхем, которые используются или используются для ликвидации.

AMD A520: бюджетный чипсет AMD

А вот и бюджетный вариант текущего поколения. Ни Ryzen 3000, ни Ryzen 5000 не поддерживаются предшественником A520 (A320), поэтому тот факт, что новый чипсет поддерживает PCIe 3.0, а старый был ограничен до 2.0, не имеет никакого значения. Еще важнее то, что A520 ограничивает контроллер PCIe 4.0 ЦП режимом PCIe 3.0. Хуже того, большинство материнских плат, использующих этот набор микросхем, имеют регуляторы напряжения среднего размера с малоразмерными (или даже без них) радиаторами.

Все это означает, что A520 — это набор микросхем для скряг, или, по крайней мере, для младших чипов Ryzen. Конечно, есть несколько плат на базе A320, в которых перечисляет поддержку для 16-ядерных / 32-поточных процессоров Ryzen 9, но способность этих плат поддерживать эти процессоры при полной нагрузке без снижения частоты до сотен частот. МГц (а не в ГГц) сомнительно.

Между тем, A520 даже не поддерживает Ryzen 5 3400G с графикой Radeon или Ryzen 3 3200G, которые поддерживаются как high-end X570, так и устаревшим A320, хотя поддерживает Ryzen (только OEM). 3 Pro 4350G, Ryzen 5 Pro 4650G и Ryzen 7 4750G.Тот факт, что эти более поздние процессоры уменьшены до PCIe 3.0, идеально соответствует возможностям этих плат … если вы можете найти процессоры. Хотя предполагается, что эти процессоры серии Ryzen 4000G будут продаваться только OEM-сборщиками.

Тем не менее, новые чипы серии Ryzen 5000G также являются опцией для A520. Эти детали делают A520 приемлемой отправной точкой для недорогого офисного ПК с хорошей общей производительностью. Более того, бюджетные геймеры, которые смотрят на старые готовые ПК (и которые не могут найти такой с установленной дешевой видеокартой), могут по крайней мере получить некоторую производительность интегрированной графики, от приемлемой с 4350G до воспроизводимой с 4750G во многих играх. если они хотят уменьшить настройки качества.А с новыми процессорами Ryzen серии 5000G, доступными в розницу, A520 становится жизнеспособным выбором чипсетов для плат для игроков с ограниченным бюджетом, которые собирают или модернизируют свои системы.

Наборы микросхем для Intel LGA 1200: новейшие варианты Intel

Intel обновляет свои сокеты немного чаще, чем AMD, причем две серии платформ LGA 1200 были выпущены всего в один год. Это делает совершенно необходимым приобретение новейшей модели материнской платы, если вы начинаете с нового процессора Intel.А с появлением микросхем «Alder Lake» 12-го поколения, которые появятся в конце этого года на еще одном новом сокете, все это вскоре может стать уроком истории.

Intel быстро перешла с 10-го на 11-е поколение архитектур процессоров Core в марте, а возврат к 10-му поколению («Comet Lake») означает полный возврат к PCIe 3.0. Новые процессоры 11-го поколения («Ракетное озеро») имеют в два раза больше линий связи с чипсетом, чем их предшественники 10-го поколения, что делает любую комбинацию этих двух в лучшем случае громоздкой.Другие проблемы, связанные с использованием материнской платы с набором микросхем Intel серии 400 с процессорами 11-го поколения, варьируются от пониженного уровня PCIe 4.0 до PCIe 3.0, до четырех дополнительных разъемов PCIe новых ЦП, не имеющих интерфейса, до некоторых материнских плат серии 400, не поддерживающих новый Процессоры 11-го поколения вообще. Итак, мы сосредоточимся здесь на наборах микросхем Intel серии 500. В 2021 году вы тоже должны.

Intel Z590: Сегодняшний «High-End Mainstream»

Дополнительная пропускная способность между процессорами Core 11-го поколения и Z590 позволяет добавить три USB 3.2 Gen 2×2, но мало что другое, по сравнению с Z490. (Эти порты редко используются в полной мере чем-либо, кроме самых быстрых современных внешних твердотельных накопителей, таких как WD Black P50.) Оба контроллера на основе набора микросхем являются (и были) PCIe 3.0, а новая платформа (ЦП и набор микросхем) полагается на этот новый процессор 11-го поколения, обеспечивающий 20 подключений PCIe 4.0. Поскольку PCIe 4.0 является ключом к поддержке самых высоких скоростей твердотельных накопителей NVMe, на этих платах доступен дополнительный интерфейс x4.

MSI MEG Z590 Ace (Фото: Майкл Секстон)

Хотя PCIe 4.0 — это функция ЦП, Intel предпочитает ограничивать раздвоение PCIe ЦП материнскими платами серии Z. Таким образом, вам понадобится Z590, если вы планируете использовать комбинацию x16 / x4 этого процессора с тремя (x8 / x8 / x4) или четырьмя (x8 / x4 / x4- / x4) устройствами PCI Express. В то время как материнские платы серии Z ориентированы на игры и разгон, гибкость PCIe также делает их отличной платформой для рабочих станций средней ценовой категории или профессиональных компьютеров (приложения для рабочих станций в автономной системе). Целевые пользователи включают оверклокеров, энтузиастов производительности и создателей контента.

Самые популярные материнские платы Z590, которые мы рассмотрели …

Intel H570: Надежный для настройки, тоже

Ранее Intel заставляла покупателей покупать материнские платы серии Z для разгона, но недавно для этой цели Intel разблокировала свои H570 и B560. Вам по-прежнему понадобится процессор Intel Core серии K (разблокированный) для выполнения этой настройки, но, по крайней мере, пользователи, которые не хотят платить за раздвоение PCIe процессора Z-серии (то есть разделение PCIe 4.0 процессора на дополнительные устройств) получить некоторое финансовое облегчение с H570.

Большинство сокращений H570 можно увидеть непосредственно при выборе материнской платы: хотя на Z590 вы можете найти три порта USB 3.2 Gen 2×2, H570 поддерживает максимум два. Тем не менее, поскольку такие функции не всегда полностью реализованы, отличия , отличные от разветвления ЦП PCIe, могут даже не присутствовать при сравнении моделей H570 и Z590.

Экономия цены на сам набор микросхем не очень велика, а это означает, что более оснащенные платы H570 могут стоить больше, чем модели Z590 более низкого сегмента.Самой важной особенностью может быть даже не набор микросхем, а регулятор напряжения, поскольку на некоторых недорогих материнских платах используются меньшие компоненты, которые не удерживают максимальную частоту процессора так долго при высоких нагрузках на процессор. И хотя оверклокеры часто понимают уловки с охлаждением и настройкой мощности, чтобы уменьшить такое дросселирование, лучше всего иметь твердую отправную точку (и это, опять же, означает чтение обзоров конкретных плат).

Все это означает, что типичный покупатель H570 выглядит как покупатель Z590, которому не нужно разделять процессоры x16 на несколько устройств.

Intel B560: более ограниченный выбор среднего уровня

Следующий шаг вниз по сравнению с H570, набор микросхем B560 начинается с сокращения интерфейса процессора с восьми до четырех полос. Неудивительно, что с половиной пропускной способности чипсет также имеет вдвое меньше возможностей подключения PCIe 3.0 по сравнению с Z590. Мы можем забегать вперед и сказать, что сокращения Intel отразятся на уменьшении количества интерфейсов на большинстве материнских плат, но это также самый дорогой набор микросхем без поддержки SATA RAID для тех покупателей, которые все еще его используют.

Тем не менее, в отношении многих плат B560 происходит нечто большее: то, что выглядит как дефицит производительности для определенных моделей, на самом деле отражает игнорирование производителями ограничений мощности процессора Intel на других моделях материнских плат . Когда все остальное в обзоре работает выше спецификации, эти конкретные платы B560 могут показаться довольно медленными. Как правило, оверклокеры могут настроить пораженные платы таким образом, чтобы они игнорировали пороговые значения мощности, но большинство обычных сборщиков ПК этого не делают.

Ситуация ухудшается с моделями B560, которые имеют меньшие регуляторы напряжения или малоразмерные кулеры регуляторов.Многие из них будут снижать скорость процессора, чтобы защитить этот слабый регулятор напряжения, особенно при использовании процессоров более высоких моделей с большим количеством ядер. Intel, возможно, разблокировала B560 для разгона процессора, но для разгона требуется, чтобы производитель начал с одной из лучших доступных моделей B560. Опять говорим, читайте отзывы.

Если не считать нескольких стойких фанатиков ценностей, пытающихся подчеркнуть свою точку зрения, используя специально оптимизированные модели материнских плат B560, лучший рынок для Intel B560 — это производители, которым требуется высокая производительность только на несколько секунд за раз, например, дома общего назначения. Пользователи ПК, использующие типичное программное обеспечение для повышения производительности.

Intel H510

Если оговорки, которые мы упомянули в отношении B560, вас не беспокоят, H510 может вам подойти. В то время как некоторые модели B560 даже не имеют радиатора регулятора напряжения, такая экономия применима к большинству моделей H510. Вариантов разгона ЦП нет, так что любое усиление этих плат полезно только для уменьшения теплового или энергетического (электрического тока) дросселирования. Поскольку большинство материнских плат H510 легкие, мы дадим общую рекомендацию использовать модели процессоров Intel с мощностью 65 Вт, возможно, выбрав одну из более мощных моделей H510 для восьмиъядерных процессоров.

С точки зрения функциональности, мы можем начать с набора функций B560 и исключить один из трех его интегрированных графических выходов (два остаются), половину линий PCIe 3.0 (осталось шесть) и оба его потенциальных порта USB 3.2 Gen 2×2. . Поэтому при таком небольшом количестве интерфейсов производители обычно применяют набор микросхем H510 к платам в форм-факторе Mini-ITX или MicroATX.

Intel заявила, что платы H510 даже не будут поддерживать технологию Extreme Memory Profiles (XMP), но мы все равно видели, что различные производители внедряют XMP.Поскольку XMP — это технология разгона , это означает, что некоторые модели H510 имеют средства управления разгоном памяти, по крайней мере, в пределах утвержденного лимита процессора (DDR4-3200 для Core i9-11900K, DDR4-2933 для других процессоров Core i5, i7 и i9. ). Повторяю вышесказанное: да, чтение обзоров является ключевым моментом, но поскольку такая возможность либо есть, либо нет, это ситуация, когда одних заявлений производителя может быть достаточно для оценки одного H510 по сравнению с другим.

Учитывая свои ограничения, H510 по-прежнему выглядит жизнеспособным выбором для недорогого офисного или домашнего ПК.

Intel Core X-Series и AMD Ryzen Threadripper: набор микросхем для HEDT

Вышеупомянутые наборы микросхем, которые мы обсуждали до сих пор, поддерживают то, что в отрасли считается «массовыми» процессорами для настольных ПК. Но с учетом того, что в настоящее время некоторые процессоры Ryzen 9 имеют до 16 ядер, трудно спорить с тем, что топовые модели процессоров предлагают просто «массовую» производительность. Тем не менее, обе компании по-прежнему предлагают семейства так называемых «High End Desktop» (HEDT), которые могут предоставить еще больше ядер (до 18 для Intel и до ошеломляющих 64 для AMD).Платформы действительно оптимизированы для подключения.

Первые два поколения чипов Ryzen Threadripper AMD, производные от линейки серверных процессоров EPYC, использовали набор микросхем, известный как X399. С появлением Threadripper третьего поколения 2019 года, такого как Threadripper 3960X, на первый план вышел чипсет AMD TRX40; эти новейшие Threadrippers не работают с X399 или его разъемом TR4.

Asrock TRX40 Taichi (Фото: Майкл Секстон)

TRX40 был разработан на базе процессоров Ryzen Threadripper третьего поколения и предлагает 56 линий PCIe 4.0 напрямую от ЦП в комбинацию стандартных слотов PCIe и NVMe. TRX40 запущен в конце 2019 года.

Intel HEDT-эквивалент — это уже почтенная серия Core X, во главе с Core i9-10980XE Extreme Edition, которая в течение некоторого времени полагалась на набор микросхем X299, являющийся продолжением X99. Первоначальная версия набора микросхем X299 от Intel была обновлена ​​в конце 2019 года («X299X»): новые материнские платы предлагают до 48 линий PCIe 3.0 напрямую от ЦП до комбинации стандартных слотов PCIe и NVMe.Более ранние платы на базе X299 были разработаны с учетом ограничения в 44 полосы по сравнению с предыдущими топовыми моделями процессоров Intel Core X.

Asrock X299 Taichi CLX (Фото: Майкл Секстон)

Обе платформы включают четырехканальные контроллеры памяти, но это, опять же, особенность ЦП. Чипсеты HEDT обеих фирм не являются особенно выдающимися по сравнению с массовыми моделями в 2021 году: AMD предлагает функции, аналогичные своему «массовому» X570, а Intel предлагает аналогичные функции своему теперь уже положительно устаревшему Z170.Поскольку каждый производитель предлагает только один набор микросхем для настольных ПК для своих нынешних процессоров HEDT, сравнивать больше не с чем. Все внимание обеих компаний сосредоточено на том, что может предложить сам процессор.

Самые популярные материнские платы HEDT, которые мы рассмотрели …

Итак, как насчет выбора между AMD и Intel?

В некоторой степени, если вы настроены на конкретный процессор, выбор набора микросхем последует за вами. Тем не менее, стоит взглянуть на вещи и с точки зрения случая использования.

Требуется много PCIe для быстрого хранения или дополнительных графических процессоров? И X570, и Z590 разблокируют линии PCIe 4.0 на ЦП для нескольких устройств, так что пользователи могут перейти от стандартного разделения x16 / x4 для обеих марок к x8 / x8 / x4. Intel Z590 даже позволяет пользователям уменьшить это количество до x8 / x4 / x4 / x4 для запуска трех твердотельных накопителей NVMe (PCIe over M.2) вместе с видеокартой (в режиме x8), если на плате есть необходимые разъемы. И оба набора микросхем обеспечивают полную пропускную способность для набора микросхем, Intel на PCIe 3.0 x8 и AMD на PCIe 4.0 х4. Интерфейсы PCIe 4.0 на базе набора микросхем AMD X570 могут принести пользу отдельным накопителям, подключенным к набору микросхем, но несколько накопителей будут иметь то же узкое место в канале ЦП, что и Z590. Таким образом, в зависимости от того, на чем вы сосредоточены: на накопителях, подключенных к процессору или чипсету, любой набор микросхем может выиграть по этому показателю.

Наборы микросхем меньшего размера сталкиваются с более жесткими узкими местами: AMD B550 и Intel B560 имеют канал PCIe 3.0 x4 для ЦП; и то, и другое также предотвращает разделение 16 основных линий между несколькими устройствами, но пользователи по-прежнему получают x16 / x4 для поддержки одной видеокарты и одного диска, не испытывая проблем со связью с набором микросхем.Intel H570 находится посередине, без каких-либо дополнительных ограничений на связь между процессором и набором микросхем, но застряла на уровне x16 / x4.

Хотите большой разгон? Intel превосходит AMD в возможностях разгона ЦП, но поклонники AMD справедливо возразят, что процессоры Intel начинают с большего дефицита производительности. Когда AMD X570 и B550 (а также Intel Z590, H570 и B560) разблокированы для разгона, регулирование напряжения (текущая мощность, а также охлаждение) становится важнейшим определяющим фактором.Для этого мы предлагаем обратиться к отдельным обзорам продуктов, имея в виду, что высокопроизводительный AMD B550 или Intel H570 может иметь лучший стабилизатор напряжения, чем младший AMD X570 или Intel Z590. Существует так много моделей плат, что никто не проверяет их все всесторонне.

Хотите немного оптимизировать производительность? Тонкая настройка памяти — отличное место для начала (если вы хорошо разбираетесь в нюансах этого), но AMD B550 потеряла свои требования к разгону по сравнению с бюджетными сборщиками, когда Intel разблокировала свои H570 и B560.Однако Intel по-прежнему требует, чтобы ЦП был разблокирован (то есть, чтобы это был чип серии K). Если копнуть глубже, материнские платы Intel автоматически переключают контроллер памяти на половинную скорость (режим Gear 2) либо на DDR4-2933, либо на DDR4-3200, в то время как AMD поддерживает его до DDR4-3600. Системные тюнеры должны чувствовать себя комфортно, переключая материнскую плату Intel обратно в режим Gear 1 для поддержки DDR4-3600, но это может привести к превышению порогового значения мощности процессора по умолчанию, что потребует дополнительных настроек прошивки. AMD здесь немного опережает, хотя в этом отношении между моделями чипсетов мало различий.

Ищете дешевую сборку или обновление? Чтобы максимально использовать имеющееся в наличии оборудование, по-прежнему требуется система, обеспечивающая достаточную мощность под нагрузкой. Процессор с более высокой мощностью может заставить материнскую плату термически дросселироваться при большой нагрузке, но для тех, кто просто хочет хорошей серийной производительности, подойдет материнская плата более низкого уровня, такая как A520 или H510. Просто помните о совместимости процессоров, так как A520 , а не поддерживает APU Ryzen третьего поколения, а совместимые модели Ryzen «G» четвертого поколения могут быть труднодоступными.(Однако на помощь пришла серия Ryzen 5000G.)

Получите наши лучшие истории!

Подпишитесь на Что нового сейчас , чтобы каждое утро получать наши главные новости на ваш почтовый ящик.

Этот информационный бюллетень может содержать рекламу, предложения или партнерские ссылки. Подписка на информационный бюллетень означает ваше согласие с нашими Условиями использования и Политикой конфиденциальности. Вы можете отказаться от подписки на информационные бюллетени в любое время.
