Интерфейсы. DVI и HDMI. Когда нужна хорошая картинка

ИНТЕРФЕЙСОМ ПО «ПИРАТАМ»

Технический прогресс в области хайтека набирает скорость подобно истребителю-перехватчику. Еще недавно цифровая электроника ассоциировалась исключительно с громоздкими ЭВМ в вычислительных центрах, а сегодня сотовые телефоны, ноутбуки и плазменные дисплеи уже ни у кого не вызывают удивления. Правда, пути совершенствования радиоэлектронной аппаратуры иногда бывают довольно странными, и в начале XXI века в продаже появляются аудиоусилители класса Hi End, на кожухах которых, как на довоенных радиоприемниках, гордо выстраиваются радиолампы-самовары. Но это так – игрушки для богатых, а на самом деле, после того, как цены на мощные микропроцессоры упали до уровня 20 долларов за штуку, переход к цифровым методам создания, обработки, хранения и передачи видео- и аудиоинформации стал неизбежен. С точки зрения схемотехники цифровая аппаратура сложнее аналоговой, однако ее функциональные возможности гораздо шире, а некоторые из них принципиально недостижимы при аналоговой обработке сигнала.

Переход на цифровые форматы аудио и видео обусловлены их техническими и пользовательскими преимуществами по сравнению с аналоговыми.

К техническим преимуществам относят:

С точки зрения схемотехники цифровая аппаратура сложнее аналоговой, однако ее функциональные возможности гораздо шире, а некоторые из них принципиально недостижимы при аналоговой обработке сигнала

  • принципиальное исключение потери качества сигнала при передаче, перезаписи и хранении сигнала;
  • возможность точной временной синхронизации видеоматериала;
  • более совершенные системы управления и контроля качества сигнала;
  • упрощение технологии получения, обработки, хранения и передачи качественного сигнала;
  • расширение творческих возможностей персонала телестудий;
  • возможность шифрования видеоданных (использование криптографии).

К пользовательским свойствам цифрового формата относят:

  • возможность получения высококачественной, лишенной помех и шумов картинки с многоканальным стереозвуком;
  • широкие сервисные возможности цифровой аппаратуры.

Понятно, что аналоговые интерфейсы для работы с цифровым сигналом не годятся или подходят плохо, поэтому для него были созданы специальные, цифровые интерфейсы.

К ним относятся последовательный цифровой интерфейс SDI/SDTI, используемый в профессиональной и студийной аппаратуре, а также цифровые видеоинтерфейсы DVI и HDMI.

Последние два интерфейса рассматриваются ниже. Интерфейс HDMI является развитием интерфейса DVI, в нем используются те же базовые технологии, поэтому они и рассматриваются в переделах одной брошюры.

ЦИФРОВОЙ ВИДЕОИНТЕРФЕЙС DVI

Проблема ухудшения характеристик качества сигнала при многократном аналого-цифровом и цифро-аналоговом преобразовании была решена с появлением нового стандарта DVI, который сейчас можно уверенно рассматривать в качестве общепринятого. Группа, разработавшая стандарт — Digital Display Working Group (DDWG) — была создана по инициативе Intel, в нее вошли Compaq, Fujitsu, Hewlett-Packard, IBM, NEC и Silicon Image. Спецификация DVI была представлена в апреле 1999 г, тогда же были продемонстрированы и рабочие решения, использующие стандарт – плазменные мониторы Fujitsu и Phillips, ЖК-мониторы IBM и Compaq и прочие продукты.

Переход от композитного и S-Video к компонентному и RGB-трактам позволил резко увеличить качество изображения, однако лишние преобразования «аналог-цифра-аналог» ощутимо ухудшали качество картинки

Создатели стандарта DVI рассчитывали, что область его применения окажется гораздо шире, чем цифровое соединение компьютера с монитором. В конце 90-х годов ХХ века продолжалось бурное развитие видеотехнологий. В обиход прочно вошли полностью цифровые DLP-проекторы, а LCD и CRT мониторы, если и оставались аналоговыми по принципу формирования изображения, имели цифровые схемы обработки сигнала. В цифровой форме осуществлялось масштабирование изображения и преобразование развертки, необходимое для корректного преобразования количества строк, пикселей и полей. Функции регулировки цветности, яркости, контрастности и других параметров видео также были реализованы цифровыми методами. После того, как фирма Fujitsu начала продавать другим производителям лицензии на плазменные технологии, стало ясно, что выход на рынок еще одного вида высококачественного цифрового дисплея — вопрос недалекого будущего.

В практическую плоскость перешло внедрение телевидения высокой четкости. Размеры экранов росли, увеличивалось их разрешение. Не было только одного — отвечающего текущим и перспективным запросам рынка цифрового видеоинтерфейса. Переход от композитного и S-Video к компонентному и RGB-трактам позволил резко увеличить качество изображения, однако лишние преобразования «аналог-цифра-аналог» ощутимо ухудшали качество картинки, что было особенно обидно из-за абсолютной ненужности АЦП и ЦАП в тракте, состоящем из цифрового источника (DVD, компьютер), цифрового дисплея и цифрового же процессора между ними. Получалось, что АЦП и ЦАП работали только на «провода» между источником и монитором.

Необходимость создания цифрового интерфейса, отвечающего запросам HDTV и имеющего солидный запас на перспективу, стала совершенно очевидной.

Интерфейс DVI — Digital Visual Interface — можно с определенными допусками назвать цифровым RGB-интерфейсом. В одноканальной модификации формата Single Link DVI имеется четыре канала передачи данных: три из них предназначены для передачи информации об основных цветах: синем, зеленом и красном, а четвертый передает сигнал тактовой частоты «Clock». При этом достигается максимальная скорость потока данных, равная 1,65 Гбит/с, или 165 мегапикселей в секунду при 10-битном кодировании (это дает эффективные 8 бит данных), что соответствует разрешению 1600 х 1200 пикселей (UXGA) при частоте обновления полей 60 Гц (или 1920 х 1080 и даже 1920 х 1200).

На сегодняшний день это с запасом покрывает потребности современных форматов HDTV.

Еще большую пропускную способность имеет модификация интерфейса Dual Link DVI. Здесь все то же самое, но в двойном размере (кроме сигнала тактовой частоты, которую дважды передавать не нужно). Dual Link DVI способен передавать сигналы QXGA (2048 х 1536 пикселей) при частоте смены кадров 60 Гц.

DVI передает разрешения до 1600 х 1200 (UXGA) при 60 Гц (или 1920 х 1080 и даже 1920 х 1200). Это с запасом покрывает потребности HDTV

Несмотря на явную избыточность Dual Link DVI в отношении современных дисплеев, поддерживающие этот интерфейс устройства производятся (например, большие дисплеи для рабочих станций).

Благодаря технологии DVI появилась возможность удаления аналоговой части с плат видеоадаптеров и перенос её в монитор, что должно сказаться на повышении качества изображения гораздо сильнее, чем устранение влияния помех в соединительном кабеле видеокарта-монитор. Поскольку информация об изображении передается от видеокарты к монитору в цифровом виде, влияние внешних наводок значительно снижается.

РАЗНОВИДНОСТИ DVI

Существуют ещё две разновидности интерфейса DVI: DVI-D и DVI-I, различие между которыми заключается в том, что для обеспечения более широкой совместимости аппаратуры разных поколений в разъеме DVI, помимо трех рядов «цифровых» контактов, могут быть предусмотрены еще и аналоговые, на которые подается обычный аналоговый RGBHV-сигнал (то же, что VGA, на рис. 1 — контакты С1 – С5). Таким образом, вариант интерфейса DVI, включающий аналоговую и цифровую части, называют DVI-I (Integrated), т.е. совмещенный. Таким образом, всего можно встретить 4 разновидности интерфейса:

  • DVI-I Dual Link (цифровой + аналоговый, до 2048 х 1536)
  • DVI-I Single Link (цифровой + аналоговый, до 1920 х 1200)
  • DVI-D Dual Link (цифровой, до 2048 х 1536)
  • DVI-D Single Link (цифровой, до 1920 х 1200)

КАБЕЛЬ DVI

Версии Single Link могут не иметь контактов 4, 5, 12, 13, 20, 21 на разъеме. Версии DVI-D могут не иметь контактов C1, C2, C3, C4, С5 на разъеме.

Разводка разъема DVI (для «полного» интерфейса Dual Link DVI-I) показана на рис. 1, а назначение контактов сведено в таблицу 1.

Таблица 1. Распайка разъема DVI-I Dual Link

Конт. Описание Конт. Описание
1 Данные T.M.D.S 2– 16 Датчик «горячего» подключения
2
Данные T.M.D.S 2+
17 Данные T.M.D.S 0–
3 Экран для данных T.M.D.S 2 и 4 18 Данные T.M.D.S 0+
4 Данные T.M.D.S 4–* 19 Экран для данных T.M.D.S 0 и 5
5 Данные T.M.D.S 4+* 20 Данные T.M.D.S 5–*
6 Такты DDC 21 Данные T.M.D.S 5+*
7 Данные DDC 22 Экран для тактов T.M.D.S
8 Аналоговая кадровая синхр.** 23 Такты T.M.D.S+
9 Данные T. M.D.S 1– 24 Такты T.M.D.S–
10 Данные T.M.D.S 1+ 25 Аналоговый канал R**
11 Экран для данных T.M.D.S 1 и 3 26 Аналоговый канал G**
12 Данные T.M.D.S 3–* 27 Аналоговый канал В**
13 Данные T.M.D.S 3+* 28 Аналоговая строчная синхр.**
14 Питание +5 В 29 Аналоговая земля**
15 Земля 30

* только для Dual Link; ** только для DVI-I


Рис. 1. Разъемы DVI-D и DVI-I

ВНУТРЕННОСТИ: ПЕРЕДАЧА ВИДЕОДАННЫХ (TMDS)

Высокие скоростные характеристики интерфейса DVI достигнуты за счет использования специально разработанного для него алгоритма кодирования сигналов, который называется Transition Minimized Differential Signaling (T.M.D.S) – дифференциальная передача сигналов с минимизацией перепадов уровней.


Рис. 2. Линия связи TMDS

Дифференциальный (или балансный, симметричный) способ передачи, когда по каждому проводнику витой пары проходит один и тот же прямой и инвертированный сигнал, обеспечивает эффективную защиту данных от синфазных помех.


Рис. 3. Балансная линия связи с дифференциальным приёмником


Рис. 4. Балансная линия связи подавляет помехи

На передающей стороне интерфейса DVI находится передатчик T.M.D.S. в котором производится преобразование оцифрованного RGB-сигнала и формирование последовательного потока данных в каждом из каналов. На приемной стороне, наоборот, происходит полное восстановление цифровых потоков по каналам R, G, B, а также сигнала Clock.

Формат передачи всегда один: цветовое пространство RGB, глубина цвета 24 бита (по 8 бит на компоненту). Для высоких разрешений поддерживаются частоты кадров до 60 Гц (прогрессивной развертки).

При восстановлении используется автоматическая компенсация потерь в кабеле и перетактирование (реклокинг, устранение джиттера, т.е. дрожания фазы цифрового сигнала).

Рис. 5. Сигнал до и после восстановления
(Нажмите на фото для увеличения)

Восстановление эффективно только если деградация сигнала не превышает некоторого порогового значения. В этом случае цифровой сигнал восстанавливается практически полностью, без потерь и ошибок. Однако ситуации стоит лишь немного ухудшиться (например, берем кабель немного большей длины) — и сигнал восстановить не удается, а картинка испещряется помехами, «разваливается», а то и вовсе пропадает. Это явление называется «эффектом обрыва» и характерно именно для цифровых сигналов.


Рис. 6. «Эффект обрыва»

В результате, при использовании кабелей разумной длины и репитеров (приёмников-передатчиков сигнала с его промежуточным восстановлением) можно транслировать цифровой сигнал на практически неограниченные расстояния — без потерь!


Рис. 7. Использование репитеров

Чем выше разрешение сигнала (а, значит, и скорость передачи данных в каналах TMDS), тем больше потери в кабеле и (при прочих равных) короче может быть используемый кабель. Стандарт DVI не оговаривает возможную длину кабеля и разрешение сигнала, при котором такая длина будет работать. Реальные качественные кабели DVI обычно хорошо работают при длинах и разрешениях, не превышающих показанные ниже на графике (приведен для интерфейса версии Single Link):


Рис. 8. Разрешения против длин кабелей

В некоторых случаях будут работать и более длинные кабели, однако это в каждом конкретном сочетании аппаратуры требует экспериментального подтверждения.

Чтобы преодолеть ограничения на длину кабеля, можно:

  • приобрести электрические кабели DVI сверхвысокого качества (и цены). В некоторых случаях производители таких кабелей гарантируют их работу с максимальными разрешениями при длине до 15 метров
  • использовать схему с репитерами (см. рис. 7)
  • использовать волоконно-оптические удлинители или иные специальные решения. Обычно это дешевле репитеров (при числе последних более 2), удлинители работают на расстояниях от десятков до сотен метров.


Рис. 9. Интегрированный оптоволоконный кабель (слева, длина до 100 м), передатчик и приемник для использования с отдельным оптическим кабелем (справа, длина кабеля до 500 м)

ВНУТРЕННОСТИ: СЛУЖЕБНЫЙ КАНАЛ (DDC)

Если служебный канал DDC не работает, видеоданные в каналах TMDS могут блокироваться

Интерфейсы DVI-D и DVI-I, помимо описанных выше цифровых каналов, содержат еще один, предназначенный для обмена информацией между оснащенным видеопроцессором источником (например, PC с видеокартой) и дисплеем. Канал DDC (Display Data Channel) предназначен для передачи подробного «досье» дисплея процессору, который, ознакомившись с ним, выдает оптимальный для данного дисплея сигнал с нужным разрешением и экранными пропорциями. Такое досье, называемое EDID (Extended Display Identification Data, или подробные идентификационные данные дисплея), представляет собой блок данных со следующими разделами: марка изготовителя, идентификационный номер модели, серийный номер, дата выпуска, размер экрана, поддерживаемые разрешения и собственное разрешение экрана.

При запуске DVI-совместимого источника активизируется процесс HPD (Hot Plug Detect, или опознание активного соединения). После этого источник производит считывание блока данных EDID. В случае если монитор отказывается выдать информацию о себе, канал T.M.D.S блокируется.

При использовании аппаратуры, соответствующей стандарту и стандартных кабелей, для простой схемы включения (источник–кабель–монитор) такая схема нормально работает. Однако в более сложных случаях канал DDC может и не работать — например, если между выходом и дисплеем установлены коммутаторы, усилители-распределители и др. элементы сложных AV-систем. В этом случае возникает проблема: как заставить работать выход, например, видеокарты ноутбука, при отсутствии служебного канала.


Рис. 10. Устройство — эмулятор EDID и его применение
(Нажмите на фото для увеличения)

«Обмануть» видеовыход можно с помощью специального устройства. Такой прибор хранит блок данных EDID в своей внутренней памяти и выдаёт его оттуда по запросу видеокарты. При этом видеоданные проходят через прибор «прозрачно». Если эмулятор предварительно «обучить» (прочитав реальный EDID из реального дисплея), источник сигнала будет «думать», что постоянно подключён к дисплею, и выдавать данные на выход.

Во многие коммутаторы и усилители-распределители для сигналов DVI и HDMI подобные эмуляторы уже встроены, что облегчает труд установщика. Заметим, что наличие эмулятора ни в коем случае не обеспечивает работу системы шифрования видеоданных HDCP, для которой наличие «живого» канала DDC обязательно.

ВНУТРЕННОСТИ: ШИФРОВАНИЕ ДАННЫХ HDCP

Разработанная фирмой Intel криптографическая система HDCP (Highbandwidth Digital Content Protection) — это метод защиты цифровых данных высокого разрешения. Она обеспечивает возможность в зависимости от конкретного случая установить разные уровни защиты, благодаря чему она не ограничивает свободу обращения с видео данными в пределах одобренных действующим законодательством рамок. Так, например, HDCP не обеспечивает защиту от копирования и искусственно не ухудшает качества копий. Под жесткий запрет подпадают следующие действия: копирование программ со снятой защитой, получение незащищенного цифрового потока высокого разрешения. Разрешены повторители и разветвители сигнала, но при этом они должны «обменяться паролями» друг с другом и получить взаимное одобрение, что возможно только в том случае, если все устройства обладают HDCP-совместимостью.

На диске Blu-Ray или в DVB-потоке записана специальная метка, при наличии которой плейер или ресивер обязан включить шифрование данных на своём цифровом выходе

Заметим, что HDCP не привязана, например, к шифрованию данных на Blu-Ray диске или потока в DVB-приёмнике. Это иные технологии. На самом диске или в DVB-потоке просто записана специальная метка, при наличии которой аппарат (плейер или ресивер) обязан включить шифрование данных на своём цифровом выходе.

Система HDCP может работать как с интерфесом DVI, так и с HDMI. Правда, для (в основном) компьютерного интерфейса DVI система HDCP применяется крайне редко, тогда как для потребительского интерфейса HDMI кодирование HDCP используется повсеместно (и для большинства видеопрограмм — в обязательном порядке).

HDCP защищает права потребителя, ограждая его от потока низкосортной
видеопродукции

Необходимо особо отметить, что HDCP работает не только на правообладателей киноматериалов, но и защищает права потребителя, ограждая его от потока низкосортной видеопродукции (например, по- лученной через Интернет), качество которой несовместимо с современными форматами телевидения высокого разрешения.

Работает HDCP по сложной схеме, предусматривающей прежде всего наличие своих «секретных» кодовых комбинаций в каждом передатчике и приемнике DVI/HDMI. В единой системе допускается наличие до 127 пар передатчиков и приемников и до 7 уровней разветвления (или ретрансляции). Для того чтобы канал DVI/HDMI активизировался, должен успешно пройти процесс взаимной аутентификации каждой пары передатчиков и приемников. Для этой задачи используется всё тот же служебный канал DDC.

При работе HDCP аналоговые выходы могут выдавать картинку высокого разрешения, либо низкого разрешения, либо вовсе не выдавать картинку — на усмотрение производителя

Первый этап процесса аутентификации – обмен кодовыми комбинациями, которые «зашиты» в микросхемы оборудования и недоступны пользователю. Кодовые комбинации должны обладать правдоподобностью, для проверки которой производится вычисление математической суммы R0. В передатчике вырабатывается псевдослучайная последовательность AN, которая вместе с т. н. «вектором выбора кода» (KSV) отсылается на приемник. Аналогично с приемника поступает подобное сообщение на передатчик. В случае положительного результата проверки KSV (в их структуре, помимо всего прочего, обязательно должны присутствовать 20 нулей и 20 единиц) на обеих сторонах запускаются генераторы кодов, вырабатывающие 24-разрядные шифровальные коды, соответствующие определенным значениям «секретного» параметра Ks. Синтезированные в передатчике и приемнике значения R0 и Ks сравниваются.

Значения KSV являются индивидуальными для каждого отдельного устройства. Существует также «черный список» взломанных кодов, который хранится в памяти устройства и пополняется при проигрывании новых BluRay-релизов (один из способов). При совпадении индивидуальных данных конкретного аппарата с данными из этого списка процесс инициализации немедленно блокируется. Таким образом, единожды замеченный в попытке обойти запреты DVD/BluRay-плейер станет персоной нон-грата в любой системе, при условии, что кто-то данную попытку заметит и сообщит куда следует.

Весь процесс «запуска» работы интерфейса DVI/HDMI (считывание EDID, настройка выхода) и cистемы HDCP (аутентификация) может занимать до нескольких секунд. В это время изображения на дисплее нет.

Когда на цифровом выходе плейера или спутникового ресивера идет видеопоток с кодированием HDCP, его аналоговые выходы могут выдавать картинку высокого разрешения, либо низкого разрешения, либо вовсе не выдавать картинку — на усмотрение производителя аппарата. К сожалению, в документации описание такого поведения можно найти крайне редко.

Концептуальная сложность всей системы (DVI/HDMI, DDC/EDID, HDCP) оказывается на порядки выше, чем всех ранее использовавшихся аналоговых интерфейсов. Хотя при массовом производстве это практически не приводит к удорожанию аппаратуры (и теоретически даже должно её удешевить), проблемы совместимости и даже простой работоспособности аппаратуры, особенно от разных производителей, теперь оказываются крайне актуальными. Особенности «прошивок» аппаратуры и ошибки в реализации интерфейсов способны свести на нет все преимущества самой дорогой и совершенной современной техники.

Перед приобретением комплекта аппаратуры с интерфейсом DVI/HDMI и поддержкой HDCP обязательно включите её и проверьте во всех режимах, в том числе и при воспроизведении контента с включенной защитой HDCP

Рекомендуем перед приобретением аппаратуры с интерфейсом DVI/HDMI и поддержкой HDCP обязательно включить её (весь комплекс — источники сигнала, промежуточные коммутаторы, распеределители, AV-ресиверы, дисплеи и все соединительные кабели) и проверить во всех режимах, в том числе и при воспроизведении контента с включенной защитой HDCP.

БУДУЩЕЕ DVI И HDMI

По оптимистичным прогнозам Intel, стандарт DVI и HDMI будет актуален как минимум следующие десять лет.

Вытеснение старых интерфейсов набирает обороты. В не столь уж отдаленном будущем дело, скорее всего, дойдет до отмирания аналоговой части видеоаппаратуры. Для интерфейса HDMI, идущего на смену DVI, это уже свершилось (аналоговой части там нет).

ИНТЕРФЕЙС HDMI

Развитием интерфейса DVI является мультимедийный интерфейс высокой четкости HDMI (High Definition Multimedia Interface). Видеочасть HDMI, а также служебный канал DDC полностью совместимы с DVI, но вид у него совершенно другой, т.к. использован другой разъём. HDMI – это более совершенный интерфейс, чем DVI, в первую очередь, благодаря возможности передачи многоканального звука. Дополнительно HDMI снабжён управляющим интерфейсом CEC (его нет в DVI).

HDMI – это более совершенный интерфейс, чем DVI, в первую очередь, благодаря возможности передачи многоканального звука

Так же, как и DVI, интерфейс HDMI может быть одноканальным (Single Link) и двухканальным (Dual Link) (для этих версий используются разные разъёмы). Линии связи TMDS и служебный канал DDC работают в точности так же, как и в DVI.

Пропускная способность HDMI (как и DVI) достигает 5 Гбит/с. Этого достаточно для видеосигнала 1080p и двух каналов несжатого цифрового звука в PCM до 48 кГц либо 5.1 каналов в Dolby Digital или DTS. Передача аудио осуществляется в смеси с видео, используются те же линии TMDS (никаких дополнительных проводников для аудио в кабеле нет).


Рис. 11. Сравнение кабельных вилок HDMI и DVI (справа)

Разъем HDMI более компактный, однако лишен фиксаторов, и (при использовании сколько-нибудь длинных и тяжёлых кабелей) склонен выпадать из своей розетки.

КАБЕЛЬ HDMI

Последняя на момент выпуска брошюры версия стандарта HDMI 1.3a описывает 3 разновидности разъёма:

  • Стандартный Single Link (Type A)
  • Стандартный Dual Link (Type B)
  • Миниатюрный Single Link (для компактных устройств) (Type C)

Самый распространённый тип — стандартный Single Link (Type A). Другие типы разъёмов встречаются пока редко. Разводка такого разъема показана на рис. 12, а назначение контактов сведено в таблицу 2.

Таблица 2. Распайка разъема HDMI (Type A, Single Link)

Конт. Описание Конт. Описание
1 Данные T.M.D.S 2+ 2 Экран для данных T.M.D.S 2
3 Данные T.M.D.S 2– 4 Данные T.M.D.S 1+
5 Экран для данных T.M.D.S 1 6 Данные T.M.D.S 1–
7 Данные T.M.D.S 0+ 8 Экран для данных T.M.D.S 0
9 Данные T.M.D.S 0– 10 Такты T.M.D.S+
11 Экран для тактов T.M.D.S 12 Такты T.M.D.S–
13 CEC 14 (не используется)
15 Такты DDC (SCL) 16 Данные DDC (SDA)
17 Земля (для DDC/CEC) 18 Питание +5 В
19 Датчик «горячего» подключения


Рис. 12. Кабельная часть разъёма HDMI Type A

ВНУТРЕННОСТИ: TMDS, DDC, HDCP

Технологии передачи видеоданных (TMDS), служебнный канал (DDC), cистема шифрования (HDCP) аналогичны описанным для интерфейса DVI.

Длины кабелей и максимальное разрешения оказываются аналогичными таковым для DVI — см. рис. 8. Для преодоления ограничений по длине можно использовать те же методы что и для DVI (рис. 13).


Рис. 13. Оптический кабель для удлинения HDMI (Type A) до 100 метров

В дополнение ко всем видеорежимам DVI интерфейс HDMI поддерживает:

  • с версии 1.2 — цветовое пространство YUV (т.е. Y/Pb/Pr)
  • с версии 1.3 — цветовое пространство xvYCC (IEC 61966-2-4, имеет в 1,8 раз более широкий цветовой охват)
  • с версии 1.3 — удвоенную скорость передачи данных (х2) по TMDS. Режим требует применения специальных кабелей («категории 2») с улучшенными параметрами. Кабели для всех предыдущих версий при этом попадают в «категорию 1». Кроме режима х2 поддерживаются режимы х1,25 и х1,5.

При использовании режима удвоения скорости передачи, начиная с версии 1.3 возможно следующее:

  • увеличить глубину цвета вплоть до 48 бит
  • увеличить кадровую частоту для стандартных максимальных разрешений до 120 Гц
  • увеличить максимальное разрешение

ВНУТРЕННОСТИ: ПЕРЕДАЧА АУДИО

Аудиоданные передаются вместе с видео по тем же линиям связи TMDS. Аудиопоток «нарезается» на пакеты и передается в неиспользуемых участках видео (во время интервалов гашения по горизонтали и вертикали).


Рис. 14. Аудиопоток передается пакетами в интервалах гашения видео

  • с версии 1.0 поддерживается PCM stereo до 48k, Dolby Digital, DTS
  • c версии 1.1 также поддерживается DVD-audio
  • c версии 1. 2 также поддерживается SACD
  • c версии 1.3 также поддерживается Dolby®TrueHD и DTS-HD Master Audio™ (с битрейтами до 8 Мбит/с)

ВНУТРЕННОСТИ: КАНАЛ УПРАВЛЕНИЯ (СЕС)

Многие производители электроники объявили о поддержке канала управления СЕС

Дополнительная линия связи СЕС (Consumer Electronics Control) может использоваться для управления потребительской электроникой. Благодаря ей все соединенные по интерфейсу HDMI приборы (до 10 штук) объединяются в управляющую сеть. Предусмотрены типовые команды управления (Пуск, Стоп, Перемотка, команды для меню, тюнеров, ТВ и т.д.), которые приборы могут передавать друг другу. Это позволяет управлять одним аппаратом (скажем, проигрывателем Blu-Ray) с пульта другого (скажем, телевизора), автоматизировать некоторые процессы и т.д. С выходом версии HDMI 1.3 многие производители электроники объявили о поддержке данного канала управления.

СОВМЕСТИМОСТЬ ИНТЕРФЕЙСОВ

Стандарт HDMI оговаривает полную совместимость всех версий интерфейсов (сверху-вниз и снизу-вверх):

  • DVI (версии 1.0) должен быть совместим с HDMI (любой версии). Разумеется, поддержка аудио при этом отсутствует. Режимы видео будут ограничены режимами, оговорёнными для DVI. Подключение можно производить переходным кабелем (или через адаптер-переходник)
  • HDMI (любой версии) должен быть совместим с HDMI (любой версии). При этом возможности такой системы определяются возможностями «младшего» её компонента.
  • Допустимы любые сочетания версий источника сигнала, дисплея и промежуточных приборов (репитеров, коммутаторов и т.д.), с той же оговоркой по возможностям.

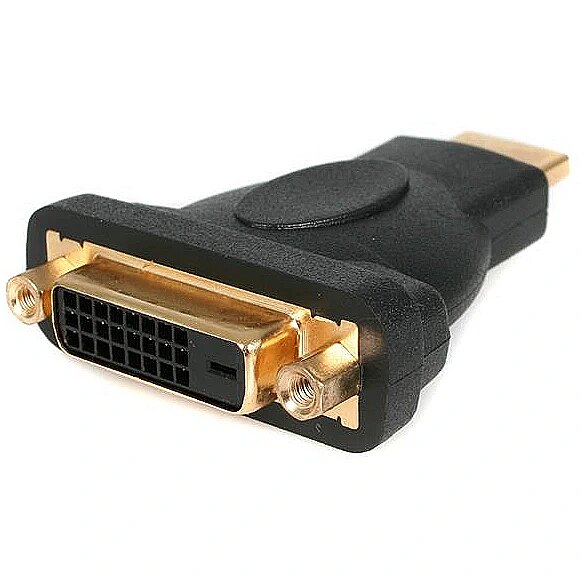

Рис. 15. Кабель-переходник и адаптер DVI-HDMI

К сожалению, такую великолепную совместимость демонстрируют далеко не все имеющиеся на рынке устройства. Например, некоторые широкоэкранные дисплеи для домашних кинотеатров не поддерживают цветовое пространство RGB (необходимое для DVI и HDMI 1. 0) и понимают лишь ограниченное количество видеорежимов (против минимально требуемого стандартом). При этом на таких дисплеях красуется логотип «HDMI» и провозглашается поддержка версии 1.3.

Заметим также, что расширенные возможности версии HDMI 1.3а, в основном, являются необязательными, и поэтому «соответствовать» требованиям этой новейшей версии стандарта оказывается легко — достаточно выполнить лишь минимальные требования (фактически — требования к версии 1.0). Поэтому при покупке аппаратуры обязательно убедитесь, что она действительно имеет те расширения, которые Вам нужны — цифра 1.3а в спецификации ещё ни о чём, к сожалению, не говорит…

Ссылки в Интернете:
Стандарт DVI http://www.ddwg.org
Стандарт HDMI http://www.hdmi.org
Стандарт HDCP http://www.digital-cp.com

Комментарии Кабель FinePower HDMI — DVI-D, 1.5 м

Купил для своего 23″ монитора Asus VX239H-W, подключил, работает. При подключении монитора через HDMI разъём драйвер ATI-AMD видеоадаптера постоянно сбрасывал настройки масштабирования с ноля, изображения получалось не во всю матрицу, что меня достало. С этим кабелем при подключении через DVI порт видеокарты — всё нормально, правда пишет, что звук через него не передаётся, но в данном случае звук мне не нужен.

Всё работает, передаёт даже звук, проверено в обе стороны (DVI->HDMI и HDMI->DVI) на различных устройствах монитор Acer с DVI разъёмом подключал к HDMI видеокарты компьютера и подключал к HDMI Android приставки — картинка есть. В обратную сторону, подключал HDMI телевизор Samsung к DVI видеокарте компьютера и ноутбука — есть картинка и даже звук, в некоторых случаях (при различных комбинациях устройств), звук не передавался, но это зависит от самих устройств (как принимающего, так и передающего сигнал), т.к. в остальных случаях звук передавался и в кабеле присутствуют все пины! Из недостатков могу отметить только тонкое сечение кабеля, но опять же, для такой длины это вполне нормально и на качество сигнала никак не влияет, но может повлиять на срок использования, хотя можно подключить и больше не трогать.

с тв приставкой не работает:)

Устройство должно уметь передавать сигнал по протоколу DVI через HDMI порт. Большинство приставок для цифрового ТВ это не умеют. Сейчас сам попробовал 2 приставки- не работает.

Я одного понять не могу, он будет передавать картинку на 60 Гц или 30 Гц? если DVI подключен к монику, а HDMI к видюхе… объясните плиз

зависит от разрешения

У меня 1920*1080 60 Гц работает. В качестве эксперимента удалось завести на 66 Гц.

это какой DVI-I или DVI-D? а то как картинке не понятно

по картинке как раз понятно, что DVI-D

не работает.
Видеокарта Gigabyte GeForce 1060 Xtreme gaming g1 и телевизор LG.
DVI-D в видеокарту, а HDMI в телевизор.
В чем может быть проблема?

ТВ не монитор — настрой канал в ТВ на внешнее подключение

Я так подключал 750Ti к телевизору Toshiba — всё работало.
Подключи монитор и телевизор и смотри в панели управления Nvidia.

Пойдет ли этот кабель к Монитору ЖК 19 PHILIPS 190S1SS/00, видеокарта PALIT GeForce GTX 1050TI ?

Да, если на видюхе есть HDMI.

Данный кабель будет хорошо сочетаться с монитором и компьютером? Мать b350 mortar.

Плохие контакты вилки на стороне HDMI, с платформой GIGABYTE BRIX-S не работает: то есть, то нет контакта.

А с Xbox 360 и монетор будет работать

Будет ли работать с PS4?

почитал отзывы, увидел, что будет

Хочу подключить ps4 к монитору. На мониторе dvi i вход, смогу ли я подключить этот, подойдет?

Если у тебя DVI-I (розетка), а разъем кабеля DVI-D (вилка), то как ты сам думаешь, мой юный друг? Конечно, подойдет.

Вот уж действительно коровка…буквы I и D не означают папа или мама(вилка или розетка)I(там дополнительные контакты) передаёт цифровой и аналоговый сигнал,а D только цифровой.

При чем тут буквы, болезный?

Korovka абсолютно прав. Он не писал про то, что DVI-I — это всегда розетка, а DVI-D — это всегда вилка. Он имел ввиду, что если вилка (на кабеле в данном случае — вилка) DVI-D, то она запросто воткнется в розетку DVI-I, НО НЕ НАОБОРОТ! Если вилка DVI-I, то в розетку DVI-D не воткнуть, т. к. у вилки будут дополнительные штыри а у розетки там не будет отверстий. Которые, конечно, можно обломать, но к чему же варварство.

Есть различные модификации (-I, -A, -D). Разъем DVI-I обеспечивает и аналоговую, и цифровую передачу. А DVI-D только цифровую.

Работает с ноутбуком и монитором, шрифты выглядят более чётко, чем через VGA, в остальном разницы нет. ТВ-приставку подключал к монитору, работает но макс разрешение 1280х800.
Кабель похоже неэкранированный вообще. За монитором, через стенку стоит холодильник, провод его подключения идёт с пола на верх холодильника. Так вот когда холодильник включается/отключается, картинка на мониторе пропадает на 2-3 сек. Между видео-кабелем и проводом питания холодильника примерно 15-20см. Импульс от пуска мотора напрочь вышибает этот «супер»-кабель. По питанию стоят фильтры, там не пройдёт. Причём, в тех же условиях, комплектный самсунговский VGA-кабель работает идеально, ни на что, не реагирует.
В общем, этот кабель HDMI-DVI, плохой.

1. ТВ приставка не должна выдавать разрешение больше HD (1280×720).
2. Влияние холодильника — вина не кабеля, а сети 220В. Нормальный сетевой фильтр в помощь. Люди не вешают HDMI рядом с двигателями.

С чего бы это, приставка может выдавать и 4К если она 4К)), но сейчас почти все тв приставки поддерживают 1920х1080

Если че-то не работает, потребитель всегда сам виноват! Официальная позиция всех продавцов)
Как можно положить видео-кабель монитора, рядом с кабелем питания (монитора), это конечно нарушения всех стандартов подключения, срочно разделить расстоянием в 10метров. И обязательно все это подключить на отдельную эл.подстанцию, где в радиусе километра нет подключения эл.двигателей. Вы разве незнали?

Взял кабель, чтобы, минуя флешки, можно было смотреть фильмы с ноутбука (дисплей 15 дюймов, макс. разрешение 1280 : 800, выход DVI-D) на телевизоре (дисплей 22 дюйма, макс. разрешение 1920 : 1080, выход HDMI). ТВ на стене, под ним на столе ноутбук. 1,5 м длины кабеля хватает с запасом, обмотал вокруг кронштейна, чтоб не выглядывал.
Штекер DVI-D прилегает не вплотную, винтики выкрутить вровень не удалось, стопорятся. Толщина кабеля 5-6 мм. Цвет штекера HDMI желтее, чем белометаллический.
Первый пуск фильма сопровождался плохим изображением и расширенными полями (решилось правильным выбором гнезда HDMI на ТВ, точной настройкой выбора источника в меню), второй фильм шел с нечастой рябью экрана и отставанием звуковой фонограммы (решилось установкой кодеков, также в Сети существует свободный плеер со встроенными кодеками). Третий фильм — без замечаний. Надеюсь, так дальше и будет.

Дмитрий Сибиряк

Купил кабель чтобы подключить новую видеокарту 2070 к старому монитору, на котором разьем только DVI. Все подошло и запустилось.

Напишите, please, какую частоту он у Вас дает (в х-ках написано 30 гц? )

У меня 1920×1080 60 Гц работает. В качестве эксперимента удалось завести на 66 Гц.

соответствует заявленным хороктеристикам. мягкий- длинны хвотает от монитора до системника без нотяга у меня системник под столом.звук передает все возложенные на него функции выполняет советую к покупке!

кокой-то стронный коментотор жоль в конце не нопесал што сАветую к пАкупке.

Данный кабель 144hz поддерживает?

данный разъем не поддерживает. кабель не при чем

Всё работает с ноутбука изображение на монитор передаёт отлично

Подскажите пожалуйста у меня на видеокарте стоит разъем DVI а на мониторе HDMI нужно брать этот кабель или нет?

Купил, а точнее поменял на не работавший переходник с теми же разъемами. Не заработал. Пробовал разные режимы тюнера и пал и нтсц (50/60Гц) и черезстрочная и прогрессивная развертка, и разрешение разное. Где-то на 575i монитор не выдавал, что «нет сигнала», но картинка не появилась. Пробовал на другом монике, и с другим тюнером — не работает. Был разобран конец с DVI. Полное не соответствие стандарту: вместо пяти — четыре экранированные пары. На парах нет отдельной земляной жилы. Концы жил зачищены больше необходимого на 3-5мм, возможно из-за этого кабель и не работал — замыкание в одной из пар. Вспомнил фразу, которую давно не произносил: «галимый Китай».

итог: вскрытие показало что пациент умер от вскрытия. криатифф гуано аффтар ***. *** пытается подать аналоговый сигнал в цифровой.

Гид по цифровым видео разъемам (HDMI®, DVI™, DisplayPort™)

HDMI — это интерфейс для мультимедиа высокой четкости. Эта технология передает ту же видеоинформацию, что и DVI, но добавляет возможность передачи цифрового аудио и контрольных сигналов. Современная версия HDMI передает один TMDS канал цифрового видео. Используемый во многих устройствах домашнего кинотеатра/бытовой электроники, HDMI использует 19-контактный разъем, удерживаемый в разъёме силой трения. Такой разъем имеет техническое название HDMI разъем типа А.

HDMI Micro

Разъем HDMI Micro – это разъем HDMI типа D размером 6,4х2,8 мм. Этот микро разъем – самый маленький из всех HDMI разъемов и имеет ту же 19-контактную конфигурацию, что и стандартные HDMI разъемы A и С. Этот разъем можно использовать со стандартным HDMI кабелем, используя адаптер.

HDMI Mini

Разъем HDMI Mini – это HDMI разъем типа С размером 10,42х2,42 мм. Этот мини разъем имеет ту же 19-контактную конфигурацию, как и стандартный разъем HDMI A и используется в портативных электронных устройствах. Этот разъем можно использовать со стандартным HDMI кабелем, используя адаптер.

DVI-D двухканальный

Этот разъем имеет 24 контакта, расположенных в три горизонтальных ряда по восемь контактов. Сбоку этих контактов находится широкий плоский контакт – заземляющий стержень. Двухканальный интерфейс передает два канала TMDS или группы «каналов» данных, которые могут передавать более 10 Гбит/с цифровой видеоинформации. Двухканальный кабель обратно совместим с одноканальными устройствами. Большинство устройств DVI могут использовать это двухканальное кабельное соединение DVI-D.

DVI-D одноканальный

В одноканальном разъеме DVI 18 контактов. В разъеме «вилка» они расположены в 2 ряда по 9 контактов, с плоской панелью заземления с одной стороны. Интерфейс с одним каналом передает один канал TMDS. Этот тип кабеля идеально подходит для использования с адаптерами DVI-HDMI.

DVI-I двухканальный

Этот разъем выглядит практически идентично двухканальному разъему DVI-D, за исключением того, что сбоку расположены дополнительные четыре контакта, которые окружают плоскую панель заземления. Это связано с тем, что интерфейс DVI-I предназначен для передачи как цифровых, так и аналоговых сигналов. Тем не менее, большинство DVI-дисплеев и видеоисточников являются DVI-D, а порты-розетки не содержат разъемов для подключения четырех дополнительных аналоговых контактов. В результате кабели DVI-I ограничены узким диапазоном применения, таким как определенные KVM-переключатели. Также обратите внимание, что смещенная полоса заземления на разъеме DVI-I больше, чем на разъеме DVI-D. А это значит, что если просто удалить четыре аналоговых контакта, разъем DVI-I все-равно не войдет в разъем DVI-D.

DVI-I одноканальный

В одноканальном разъеме DVI-I 18 контактов. В разъеме «вилка» они раположены в виде двух групп по девять контактов, при этом сбоку расположены четыре контакта, которые окружают плоскую панель заземления. Однокональный интерфейс передает один канал TMDS.

DisplayPort

DisplayPort — это интерфейсная технология, предназначенная для подключения высокопроизводительных графических ПК и дисплеев, а также оборудования и дисплеев для домашнего кинотеатра. Как и HDMI и DVI, DisplayPort использует технологию связи TMDS (Transition Minimized Diffantial Signaling) для передачи видео и аудио сигналов с высокой пропускной способностью. 20-контактный разъем позволяет точке контакта отправлять данные на максимальной скорости 8,64 Гбит/с плюс 1 Мбит/с для своего канала AUX, который может передавать дополнительные данные.

Mini DisplayPort

Mini DisplayPort — это миниатюрная версия интерфейса DisplayPort. Разъем Mini DisplayPort в основном используется на компьютерах Apple®. Этот тип разъема передает как цифровые, так и аналоговые компьютерные видеосигналы. Разъем Mini DisplayPort можно адаптировать для поддержки интерфейса VGA, DVI или HDMI. При адаптации к HDMI аудиосигнал будет передаваться только в том случае, если адаптер Mini DisplayPort-HDMI и графический адаптер способны передавать аудиосигнал.

Передатчики HDMI/DVI | Analog Devices

1ADV7535 HDMI/DVI Tx, MIPI MIPI-DSI 1 DSI (4 lane) HDMI 1 HDMI 148.5M 1×2-ch I2S, SPDIF Yes $4.46 (ADV7535BCBZ-RL)
2ADV8005 HDMI/DVI Tx, Video Encoder, Video Signal Processor Pixel Bus, TMDS 1 TMDS, 60-bit Pixel Bus Analog HD, Analog SD, HDMI, Pixel Bus 2 HDMI, 6 Analog, 60-bit Pixel Bus 297M 2×8-ch I2S, SPDIF No $42.65 (ADV8005KBCZ-8B)
3ADV7627 HDMI/DVI Rx, HDMI/DVI Tx, HDMI/DVI TxRx HDMI, Pixel Bus 16-bit Pixel Bus, 5 HDMI HDMI 1 HDMI 297M 1×8-ch I2S, SPDIF No 4ADV7626 HDMI/DVI Rx, HDMI/DVI Tx, HDMI/DVI TxRx HDMI 2 HDMI HDMI 2 HDMI 297M 2×8-ch I2S, SPDIF No $11.14 (ADV7626KBCZ-8)
5ADV7625 HDMI/DVI Rx, HDMI/DVI Tx HDMI, Pixel Bus 16-bit Pixel Bus, 5 HDMI HDMI 2 HDMI 297M 2×8-ch I2S, SPDIF No $12.50 (ADV7625KBCZ-8)
6ADV8003 HDMI/DVI Tx, Video Encoder, Video Signal Processor Pixel Bus, TMDS 1 TMDS, 60-bit Pixel Bus Analog HD, Analog SD, HDMI, Pixel Bus 2 HDMI, 6 Analog, 60-bit Pixel Bus 225M 2×8-ch I2S, SPDIF No $38.30 (ADV8003KBCZ-7B)
7ADV7630 HDMI/DVI Rx, HDMI/DVI Tx, HDMI/DVI TxRx HDMI 4 HDMI HDMI 2 HDMI 225M None No 8ADV7850 HDMI/DVI Rx, HDMI/DVI Tx, Video Decoder Analog HD, Analog SD, Graphics, HDMI 13 Analog, 4 HDMI HDMI 1 HDMI 297M 1×8-ch I2S, SPDIF No $18.00 (ADV7850KBCZ-5)
9ADV7513 HDMI/DVI Tx Pixel Bus 24-bit Pixel Bus HDMI 1 HDMI 165M 1×8-ch I2S, SPDIF No $5.74 (ADV7513BSWZ)
10ADV7511W HDMI/DVI Tx Pixel Bus 24-bit Pixel Bus HDMI 1 HDMI 165M 1×8-ch I2S, SPDIF No $6.62 (ADV7511WBSWZ)
11ADV7524A HDMI/DVI Tx Pixel Bus 16-bit Pixel Bus HDMI 1 HDMI 150M 1×2-ch I2S, SPDIF Yes $3.28 (ADV7524ABCBZ-P-1RL)
12ADV7511 HDMI/DVI Tx Pixel Bus 36-bit Pixel Bus HDMI 1 HDMI 225M 1×8-ch I2S, SPDIF No 13ADV7623 HDMI/DVI Rx, HDMI/DVI Tx, HDMI/DVI TxRx HDMI 4 HDMI HDMI 1 HDMI 225M 1×8-ch I2S, SPDIF No $15.00 (ADV7623BSTZ)
14ADV7622 HDMI/DVI Rx, HDMI/DVI Tx, HDMI/DVI TxRx HDMI 4 HDMI HDMI 1 HDMI 225M 1×8-ch I2S, SPDIF No $15.00 (ADV7622BSTZ)

Типы VGA, DVI, HDMI, DP разъемов и кабелей. Статьи компании «Переходники ТМ»

Типы VGA, DVI, HDMI, DP разъемов и кабелей

Содержание:

Вступление

VGA(англ. Video Graphics Array)

DVI (англ.Digital Visual Interface)

HDMI (англ. High Definition Multimedia Interface)

DisplayPort

Thunderbolt

Заключение

Что природа, что технологии, преследуют развитие от простого к сложному, от меньших возможностей – к большим. Это в полной мере касается видеотехники и, как ее неотъемлемой части, интерфейсных разъемов и кабелей – они тоже развиваются, происходит переход от устаревших стандартов к новым, в рамках одного стандарта идет «доводка» до максимально возможной пропускной способности и наиболее полного использования базовых возможностей. Вместе с тем, такая эволюция соединительных кабелей и интерфейсов приводит к определенной путанице, ведь некоторые особенности скрыты от глаз и доступны только в инженерных спецификациях, разобраться в которых обычному пользователю не всегда удается. Именно поэтому компания «Переходники ТМ» подготовила материал, объединяющий сведения о разъемах и кабелях для передачи видеоинформации – в помощь покупателям.

Для начала оговоримся: мы не будем рассматривать экзотические и редкие типы интерфейсов вроде USB Type-C и беспроводных (Miracast, WiDi, DLNA), забудем об анахронизмах типа SCART и S-Video,а также не будем обсуждать RCA, так как обсуждать в нем, собственно, нечего – он прост, как топор. Предметом нашего разговора будут современные и актуальные типы соединений и передающих видеосигнал проводов: VGA, DVI, HDMI, DisplayPort и Thunderbolt.

Немного теории, без которой не обойтись

Несмотря на внешнюю запутанность стандартов и множество параметров, все видеоинтерфейсы характеризуют три определяющих характеристики.

  • Тип сигнала (аналоговый или цифровой).
  • Максимально возможное разрешение.
  • Максимальная пропускная способность.

Если и были когда-то сомнения в будущем цифровой передачи видео, то время их бесследно рассеяло – аналоговый формат на данный момент присутствует в аппаратуре скорее для совместимости со старыми модулями, но не как современная технология. «Цифра» проще передается на большие расстояния, более помехоустойчива, ослабленный сигнал практически без проблем поднимается до стандартных уровней, а выпадения и искажения обрабатываются и компенсируются. Есть и еще одно немаловажное соображение. В любом современном устройстве видеосигнал формируется в цифровом формате, да и мониторы оперируют им же, поэтому более логично сразу передавать этот сигнал напрямую, нежели преобразовывать его в аналоговый для передачи, а затем обратно. Этот устаревший вариант используется лишь в тех случаях, когда одно из соединяемых устройств не имеет цифрового интерфейса.

Максимальное разрешение и пропускная способность взаимозависимы. Если для вывода картинки некоего разрешения требуется какое-то количество байтов, то именно способность соединения передавать это количество байтов за единицу времени и определяет ограничения максимального разрешения.

Поскольку мы теперь знаем основные параметры интерфейсов, пора переходить к конкретике.

VGA(англ. Video Graphics Array)

Несмотря на то, что ведущие мировые производители заявили об отказе от этого интерфейса уже в 2016 году, следует отдать ему должное – VGA с небольшими усовершенствованиями начал свой путь в далеком 1987-м и в течение почти тридцати лет верой и правдой служил для передачи сигнала на мониторы. Думается, что он разменяет и свой «сороковник», правда, только в тех устройствах, которые к тому времени останутся в работе.

За исключением DVI-A, из аналоговых интерфейсов только VGA активно используется по настоящее время, однако перед более современными собратьями у него нет ни одного преимущества, кроме доступности и простоты.

Сейчас в отношении VGA возникает еще и некоторая путаница, касающаяся максимально поддерживаемого разрешения, и даже в спецификациях с какого-то момента указывается 1280×1024 пикселей, хотя у каждого, кто владел или владеет монитором с VGA-входом, найдется масса примеров поддержки разрешения 1920×1080 и даже 2048×1536 пикселей. Происходит это неслучайно. В то время, когда интерфейс VGA был на взлете своих перспектив, производители старались видеокарты и мониторы оснащать мощными производительными ЦАП и АЦП (цифро-аналоговые и аналого-цифровые преобразователи), а именно от них зависела производительность всего канала VGA и, следовательно, разрешение. Сейчас видеокарты и прочие видеоустройства если и оснащаются интерфейсом VGA, то зачастую с чипами самого нижнего ценового диапазона, попросту не вытягивающими большие параметры.

Распиновка VGA:



Максимум, доступный VGA-интерфейсу – это HD-качество. Ни о каком FullHD, а тем более, о передаче 3D, речь даже не идет.

DVI (англ.Digital Visual Interface)

Появление интерфейса DVI открыло новые горизонты, однако не упростило, а даже несколько усложнило жизнь пользователям. Дело в том, что стандарт предусматривает одновременное существование трех разновидностей: DVI-A (только аналоговыйсигнал), DVI-D (только цифровой), DVI-I (оба типа сигнала), причем два последних имеют одноканальные и двухканальные варианты. Весь этот «зоопарк» имеет отличающиеся разъемы и, безусловно, различные параметры.

Вероятнее всего, что DVI-A, поддерживающий только аналоговый видеосигнал, уйдет даже быстрее, чем VGA, потому что пользователь вряд ли будет долго терпеть интерфейс, который имеет ограниченную совместимость и кажется ущербным даже в пределах родного стандарта.

Совсем другая ситуация с цифровыми вариантами DVI, а уж с двухканальными она складывается еще интереснее. Благодаря вдвое большей скорости передачи информации, двухканальные способны поддерживать разрешение вплоть до 2560×1600 пикселей. Возможно даже появление особого стандарта на подключение двумя кабелями DVI-I для передачи 4К2К (такие технологии присутствуют на рынке), если интерфейс не будет вытеснен стандартом HDMI, а затем PisplayPort и Thunderbolt.

Тип DVI

Типи нтерфейса

Максимальное разрешение

Полоса пропускания

DVI-A

Аналоговый

1920х1080

DVI-D Single Link (одноканальный)

Цифровой

1920х1080

4,59 Гбит/с

DVI-DDualLink(двухканальный)

Цифровой

2048х1536

9,9 Гбит/с

DVI-I Single Link(одноканальный)

Аналоговый/цифровой

1600х1200

4,59 Гбит/с

DVI-I Dual Link(двухканальный)

Аналоговый/цифровой

2560х1600

9,9 Гбит/с

Распиновка DVI:

Недостатками DVI принято считать, однако, не излишнее количество модификаций, а чувствительность к качеству кабелей и, в особенности, к их длине. Впрочем, для домашнего использования предусмотренных стандартом максимальных десяти метров вполне достаточно.

Бесспорным достоинством (кроме технических характеристик) DVI является его распространенность. Сейчас трудно найти видеоустройство, не оборудованное этим интерфейсом, будь то профессиональный комплекс видеомонтажа или простой кухонный телевизор.

HDMI (англ. High Definition Multimedia Interface)

Как бы ни был хорош DVI, но группу компаний Sony, Thomson, Hitachi, Philips, MatsushitaElectricIndustrial и SiliconImage он устраивал не во всем, и они инициировали разработку нового интерфейса, совместимого с предыдущим по электрическим сигналам, но имеющего новые разъемы, более расширенные возможности и гораздо большую полосу пропускания. Во что это вылилось, мы знаем: HDMI готов обойти DVI в гонке интерфейсов, более тысячи производящих компаний считают полный переход на него необходимостью, а выпускающиеся сейчас видеоустройства оснащаются им по умолчанию.

Возникает вопрос: что же такое новое привнесли разработчики в почти тот же интерфейс, если он вдруг стал настолько жёстко конкурировать со своим предшественником? Пожалуй, без перечисления не обойтись.

  • В интерфейсе появилась возможность передачи звука, да не просто звука, а многоканального (до 32-х) высококачественного цифрового аудио. Это нововведение впервые позволило заговорить о кабеле «на все случаи жизни», подходящем для любых конфигураций аппаратуры, будь то домашняя или профессиональная. Звуковые данные передаются в формате, предусматривающем защиту от копирования.
  • Интерфейс позволяет передавать субтитры, а также сигналы для управления «ведомым» устройством.
  • Пропускную способность удалось увеличить до 18 Гбит/с.

Распиновка HDMI:

Не обошлось и без некоторых накладок. Разница в версиях интерфейса (начальная 1.0, а актуальная на данный момент 2.0) значительна, и при соединении устройств с разными версиями HDMI вы получите производительность и возможности, ограниченные более низкой версией. Это касается не только пропускной способности, но и такой «вкусности», как 3D – вы ее можете попросту не получить из-за старого кабеля или переходника. Но беда даже не в этом, а в том, что кабели в своем большинстве никак не маркируются, и сходу определить версию не сможет даже специалист.

Ограничение по длине кабеля для HDMI – до 20 м, однако специалисты советуют не применять кабели более 10 м во избежание потерь и появления артефактов на изображении. Если же требуется работа с HDMI на большие расстояния, рекомендуется применять репитеры, эквалайзеры и видеосендеры.

Существует три разновидности разъемов HDMI:

  • HDMI (Type A)
  • mini-HDMI (Type C)
  • micro-HDMI (Type D)

Версия HDMI

Типи нтерфейса

Максимальное разрешение

Полоса пропускания

HDMI 1.3

Цифровой

1920×1080

10.2 Гбит/с

HDMI 1.4

Цифровой

3840×2160

10.2 Гбит/с

HDMI 2.0

Цифровой

4096×2160

18 Гбит/с

В настоящее время интерфейс HDMI остается вне конкуренции, а он еще даже не достиг своего технологического пика. Несмотря на появление более быстрых и мощных DisplayPort и Thunderbolt, цена на них остается в диапазоне, недосягаемом для массового пользователя, поэтому альтернативы HDMI пока нет.

DisplayPort

Как может показаться, этот интерфейс был разработан на смену HDMI, однако думать так было бы ошибкой. Он создавался в качестве альтернативы DVI, так как недостатки последнего и не очень далекие перспективы были понятны уже в 2006 году. Кроме того, бороться с HDMI в сфере массового применения новый интерфейс не мог из-за более высокой расходной части, поэтому и был рассчитан на использование в профессиональном сегменте. Впрочем, он и сейчас встречается нечасто даже на профессиональной аппаратуре, однако специалисты, занимающиеся обработкой и монтажом видео, компьютерной графикой и дизайном, признают за ним более качественную передачу «картинки».

Можно говорить о способности DisplayPort последних версий (1.2 и 1.3) работать с 3D и 4Кx2К, можно обсуждать поразительную «скорострельность», однако главная его «фишка» заключается в наличии независимых каналов с большой пропускной способностью, что позволяет последовательно соединять до четырёх мониторов с разрешением 1920х1200, или двух с разрешением 2560х1600 пикселей.

Версия DisplayPort

Типи нтерфейса

Максимальное разрешение

Полоса пропускания

DP 1.3

Цифровой

4096×2160

21,6 Гбит/с

Примечательно то, что компания Apple с самого появления DisplayPort ориентировала на него свои передовые продукты, а в линейках других производителей массовых компьютеров и ведеотехники решения на базе DisplayPort появились далеко не сразу. Теперь та же политика со стороны Apple проводится и в отношении интерфейса Thunderbolt.

Разновидности разъемов:

  • DisplayPort
  • MiniDisplayPort

Thunderbolt

Великолепные показатели, продемонстрированные интерфейсом DisplayPort, дали толчок к новым исследованиям, которые были начаты компанией Intel и привели в конечном итоге к появлению нового стандарта – Thunderbolt. Изначально задуманный, как способ передачи данных исключительно по оптоволоконным кабелям, впоследствии получил и вариант реализации с медью. С одной стороны, это позволило значительно удешевить соединительные кабели, с другой – получить возможность передачи питания к периферийным устройствам, чего не позволяло оптоволокно. В итоге, на данный момент на рынке одновременно присутствуют оба варианта.

Интерфейс Thunderbolt использует разъем MiniDisplayPort (MDP) и электрически совместим с форматом DisplayPort, однако есть и свои особенности. Дело в том, что кабели Thunderbolt реализованы, как активные устройства с собственной электронной схемой внутри, а кабели MiniDisplayPort являются пассивными устройствами, поэтому не подходят для подключения устройств Thunderbolt в любом из вариантов, кроме «Источник-Thunderbolt – Монитор-MiniDisplayPort». При комбинации «Источник-Thunderbolt – Монитор-Thunderbolt» должен быть использован исключительно кабель Thunderbolt, а источник MiniDisplayPort не может быть подключен к монитору Thunderbolt вообще.

Версия кабеля Thunderbolt

Типи нтерфейса

Максимальное разрешение

Полоса пропускания

Медь

Цифровой

4096×2160

10 Гбит/с

Оптоволокно

Цифровой

5120×2880

20 Гбит/с

Длина кабелей формата Thunderbolt может доходить до нескольких десятков метров, и этот интерфейс способен поддерживать до шести отображающих устройств в цепочке.

Несмотря на то, что стандарт активно продвигается компаниями Apple и Intel, Thunderbolt еще очень далёк от масс, он остается уделом профессионалов и атрибутом топовой продукции Apple. Но, как и любой перспективный интерфейс, со временем будет неуклонно дешеветь и станет доступнее.

Заключение

Какую бы видеосистему вы не строили, основной целью всегда является получение наиболее качественного изображения, поэтому рекомендации по выбору соединений не будут лишними.

Первым делом вы должны ознакомиться с доступными интерфейсами. Если устройства имеют их не по одному, а, скажем, соседствуют VGA и HDMI, то выбор в пользу HDMI однозначен, если на стыкуемом устройстве он тоже присутствует. Собственно, VGA, как морально устаревший стандарт, вообще желательно использовать только там, где других вариантов не остается. Если же выбор есть, то он, как правило, находится в перечне DVI, HDMI, DisplayPort.

Как наиболее распространенные, DVI и HDMI имеют максимальные шансы на применение. Там, где не ожидается просмотр видео в ультравысоком разрешении и не требуется вывод звука, DVI будет вполне достаточно. Если же строится современная видеосистема для просмотра на проекторе или большом плазменном телевизоре, то обеспечить максимум качества сможет HDMI.

Автор ― Голоднов Антон

три стандарта, которые работают очень по-разному — Сообщество мобильных шаманов

Если посмотреть на заднюю панель современного телевизора или монитора, то можно увидеть сразу несколько типов разъемов. Мониторы попроще (и подревнее) обычно подключаются исключительно по VGA. Устройства чуть помоложе могут порадовать выбором из двух вариантов – VGA и DVI. Новые мониторы, как правило, могут быть снабжены как DVI, так и HDMI-разъемами. Иногда список возможных подключений содержит и эти три варианта, и кое-что еще – все зависит от цены и конфигурации выбранной вами модели.

Проблема в том, что все эти три разъема работают очень по-разному и иногда различия в стандартах передачи данных создают немалые сложности покупателям.

VGA-классика 1987 года

VGA — это исключительно аналоговый стандарт, способный передавать изображение в точно таком же виде, как когда-то это делали «тюльпаны» на задней панели старых видеомагнитофонов. Оно и понятно – в момент разработки разъем предназначался исключительно для электронно-лучевых мониторов, где о скорости передачи данных и высоких разрешениях поначалу даже не думали.

Поэтому качество картинки порой вызывает некоторое…сомнение, а скорость прохождения сигнала заставляет игроманов злобно ломать клавиатуры о пол. Потому как события в игре происходят быстрее, чем VGA на них реагирует.

И все же у старого формата есть одно преимущество. Даже два. VGA-кабель стоит очень недорого. Да и мониторы со вполне современным HD и FullHD-разрешением и единственным разъемом VGA тоже обходятся в доступные деньги. Во времена, когда курс доллара становится слишком капризным, это хороший способ сэкономить. Тем более, что поиграть что-нибудь не очень шутерное и быстрое, посмотреть фильмы или почитать новости в сети вполне комфортно даже с VGA.

Три белых коня, эх, три белых коня – DVI-D, DVI-I, DVI-A

DVI-стандарт создавался в 1999 году, как альтернатива устаревшему VGA. Создатели DVI-кабеля предусмотрительно оставили в нем обратную совместимость: первая версия разъема, DVI-A, умела работать в аналогом режиме. Поэтому сравнительно новые системники можно было подключать к старым, но работоспособным мониторам, используя простой и крайне недорогой переходник DVI-VGA. Поскольку оба варианта использовали классический, аналоговый сигнал, конвертация сигналов из «аналога» в «цифру» не требовалась – достаточно было преобразовать один разъем в другой механически.

Однако время не стоит на месте и вскоре появился обновленный,  цифровой стандарт DVI-I. Скорость передачи данных в нем значительно увеличилась, потому задержек в игровом смысле стало значительно меньше. К тому же, разъем научился передавать и аналоговый, и цифровой сигнал (то есть «ноли» и «единицы»). Эта особенность обеспечивала совместимость со старыми мониторами (и старыми системниками) при помощи переходников DVI-VGA или VGA-DVI. И в то же время помогла ускорить прохождение данных и избавиться от ошибок.

Третья версия DVI внезапно лишилась способности понимать аналоговые сигналы. Взамен же став значительно быстрее и во многих моментах могла соперничать с HDMI (его первой версией). Поэтому во многих очень даже современных мониторах можно встретить DVI-D. Отметим, что эта версия умела передавать картинку только в формате 1980 на 1200, поэтому к мониторам с большим разрешением лучше подключаться через HDMI-кабель.

HDMI: три орешка для Золушки



Иногда конкуренты становятся единомышленниками. Так случилось в 2002 году, когда Hitachi, Matsushita, Philips, Silicon Image, Sony, Thomson и Toshiba представили новый стандарт разъемов компьютеров, мониторов, телевизоров и прочая — HDMI.

HDMI версии 1 научился работать на частоте 165 МГц и показывать картинку в 1920×1200, чем повторял достижение DVI. Но вместе с тем мог одновременно передавать и звук, что внезапно лишило продавцов аудиокабелей 3.5-3.5 заметной доли прибыли.

При этом он оставался совместимым с DVI-D и его собратом I (при помощи небольшого и достаточно недорогого адаптера).

Затем последовала череда обновлений, в ходе которых стандарт обучили передавать более четкую картинку и звук lossless-качества. Версия 1.3 уже умела показывать кино в формате 2560х1600 (а заодно сохранила клавиатуры геймеров целыми, ускорив прохождение сигналов). Обновленный стандарт 1.4 получил возможность передавать мощный многоканальный звук и радовать картинкой с разрешением 3840х2160. Это пока что за пределами возможностей большинства популярных (и доступных по цене мониторов). А еще HDMI обучили 3D-картинке, если эта выедающая глаза пакость еще кому-нибудь нужна.

А теперь, господа, о грустном. Как водится, разработчики стандартов принялись плодить новые разновидности одного и того же разъема, заставляя при покупке нового устройства смиренно покупать новый кабель. Так, на сегодня существует целых три варианта HDMI. Обычный (в телевизорах, многих ноутбуках), мини (в планшетах, новых ноутбуках) и микро (в планшетах, смартфонах). Как нетрудно догадаться, отличаются они размерами. И когда у вас под рукой только кабель HDMI-HDMI, то подключить с его помощью новый планшет к монитору вряд ли получится. Ибо нужен еще и переходник mini (или micro-HDMI) к стандартному большому HDMI.

Грусть-печаль на этом вовсе не заканчивается. Если у вас под рукой есть только монитор с VGA, то новый системный блок или ноутбук не удастся присоединить к нему максимально простым путем, просто купив кабель. Ведь HDMI передает исключительно цифровую картинку, тогда как древний VGA понимает только аналог. Другими словами, понадобится устройство, переводящее одно в другое, то есть конвертер HDMI-VGA или наоборот. К слову, будьте осторожны – предприимчивые китайцы наладили выпуск обычного кабеля HDMI-VGA, просто припаяв один разъем к другому. Так вот, это наглое вранье – такой кабель работать не способен.

Кое-что важное и опасное

Если вы используете любые кабеля для подключения к монитору, телевизору всего, что угодно – выключайте технику. Еще раз – подключать новый кабель (да и старый тоже) нужно только выключив ОБА устройства. Выключив даже из розетки и подождав пару секунд. Все потому, что тут довольно легко словить случайный удар током, который напрочь сожжет либо монитор, либо ноутбук, либо системник. Либо все и сразу, заставляя срочно зарабатывать на новые устройства.

Да, в первые пару десятков или даже сотен «горячих» подключений ничего не случится. Но однажды беспечность закончится грустно и вы наше предупреждение определенно вспомните:(

В особенности это касается кабелей HDMI, с помощью которых подобная неприятность случается гораздо чаще.

Кое-что нужное и ненужное

Иногда требуется подключить монитор к системнику или телевизору, установленному в тридцати метрах от места событий. На этот случай придуман удлинитель по витой паре, способный передавать сигнал на большие расстояния без заметных потерь. Если же нужен именно кабель (на три, пять или все тридцать метров), ищите такой, где есть утолщения-бочонки. Они помогают усилить сигнал по мере того, как он проходит этот длинный путь – так, чтобы в конечном итоге качество картинки и звука ничуть не ухудшилось.

К слову, несмотря на любовь к позолоченным разъемам, на практике особой разницы между позолотой и обычным кабелем нет – качество картинки будет примерно одинаковым. Другое дело, что более…заметные по цене кабеля обычно и более качественны и сделаны из нормальных проводов и оплетки, а не из замоченной в клее туалетной бумаги:)

А выбрать (и купить, чего уж таить) новые и хорошие кабеля и удлинители можно здесь: https://uawest. com/dlya-kompyuterov/shnuri_kabelya_udliniteli/hdmi-kamely-udliniteli/. Мы проверили, они классные.





Есть ли преимущество использования HDMI по DVI?

HDMI против DVI

Вот несколько других фактов, кроме звука, включенного в HDMI.

Из Википедии

HDMI обратно совместим с одноканальным цифровым видеоинтерфейсом цифрового интерфейса (DVI-D или DVI-I, но не DVI-A). При использовании адаптера или асимметричного кабеля преобразование сигнала не требуется, поэтому качество видео не ухудшается.

Это означает, что HDMI — это не то же самое, что двойной канал DVI , полоса пропускания которого «ограничена только пределами полосы пропускания меди, из которой построен кабель DVI, и источником сигнала DVI». Кроме того, существует несколько типов спецификаций и версий для HDMI, которые ограничивают его скорость.

С этими двумя комбинационными факторами существует вероятность того, что кабель HDMI и / или порт не будут иметь такого же качества, как DVI, и наоборот. Например, на моем домашнем ПК я столкнулся с проблемой, когда монитор, подключенный к кабелю HDMI, работает только на частоте 60 Гц, а не на частоте 120 Гц, полученной от DVI-DL. Это может вызвать проблемы с 3D-контентом.

Примечание. Есть HDMI- кабели, которые могут обрабатывать 3D-контент, но не все.

Вот некоторые другие источники, чтобы посмотреть и резюме их результатов:

  • HDMI против DVI : высокоскоростной HDMI может поддерживать разрешение до 4k x 2k, в то время как максимальное значение DVI составляет 2560 x 1600

  • ecoustics.com :

    Итак, что лучше, DVI или компонент? HDMI или компонент? Ответ — возможно, неудовлетворительный, но верный — состоит в том, что это зависит. Это зависит от вашего источника и устройств отображения

Введение адаптера

Всякий раз, когда вы вводите какой-либо тип адаптера, вы ограничены спецификациями самой низкой рабочей среды. Например, адаптер VGA к DVI ограничен спецификациями VGA. В вашем случае (от HDMI до DVI) ограничения зависят от отдельных используемых устройств. Если принимающий монитор представляет собой одноканальный DVI, то, вероятно, нет разницы в качестве. Однако если принимающий монитор представляет собой двухканальный DVI, качество может ухудшиться.

HDMI против DVI: какой AV-вход лучший?

Огромное количество кабелей, идущих к задней панели вашего телевизора или ПК, становится редкостью из-за притока смарт-телевизоров и последующего снижения цен, вызванного их обилием. Но бывают случаи, когда кабель является единственным маршрутом, поэтому стоит разобраться с различными типами кабелей и портов на вашем ПК и телевизоре.

Когда вы берете в руки новый компьютерный монитор, обычно в комплект входит новый кабель. Это отлично подходит для обычного пользователя, чтобы настроить и подготовить свой новый компьютерный монитор, но является ли это идеальным соединением для того, как вы собираетесь использовать монитор.Подключение к монитору или телевизору может напрямую повлиять на другие важные функции, такие как качество сигнала, совместимость или даже коэффициент контрастности.

При выборе видеокабеля для телевизора или мониторов у вас обычно есть два варианта: HDMI или DVI.

На первый взгляд, их легко принять за два кабеля, но между ними есть некоторые существенные различия, которые часто остаются необъяснимыми. Мультимедийный интерфейс высокой четкости (HDMI) является стандартом для современных телевизоров HD и UHD.HDMI обычно доступен и на компьютерных мониторах. Он прост в использовании и также поддерживает аудио.

Цифровой визуальный интерфейс (DVI) — это устаревшая технология, которая по существу становится устаревшей. Видеосигнал DVI примерно такой же, как сигнал HDMI, но ему не хватает звукового аспекта.

Продолжайте читать наше удобное руководство по HDMI и DVI, чтобы более подробно узнать о различиях между этими входами и о том, какой из них лучше подходит для вас.

HDMI vs DVI: схема

Наиболее очевидное различие между портами DVI и HDMI — это их внешний вид.HDMI — это соединение гораздо меньшего размера — больше похоже на USB большого размера, чем на что-либо еще. DVI больше и значительно сложнее.

Существуют различные типы кабелей DVI, но наиболее распространенная схема — это 24-контактная схема, которая выглядит как вывод SCART. Поскольку он доступен в разных версиях, вы должны убедиться, что у вас есть тот, который подходит для вашего дисплея.

DVI доступен в трех основных вариантах: DVI-I (аналоговый и цифровой), DVI-A (чисто аналоговый) и DVI-D (цифровой), последний из которых гораздо более распространен на рынке сегодня.Как ни странно, DVI и HDMI доступны либо в одноканальном, либо в двухканальном форматах, которые поддерживают разные максимальные разрешения экрана (о которых мы поговорим позже).

Хотя доступны различные модели HDMI, они относительно просты: в недавно выпущенных версиях используется нумерованная система. Прямо сейчас у нас есть HDMI 2.0 и 2.1 — последний из которых добавляет поддержку разрешений до 10K, частоты кадров до 120 Гц и динамического HDR.

Существенная разница между ними заключается в том, что HDMI поддерживает до 32-канального звука, тогда как DVI поддерживает только видео.К сожалению, если у вас есть кабель DVI, вам нужно будет либо переключиться на HDMI, либо использовать дополнительный аудиокабель для передачи звука на монитор или от него.

HDMI vs DVI: совместимость

Естественно, самый большой вопрос при покупке кабелей — это совместимость. Никто не любит покупать модный монитор и узнает, что на его оборудовании нет нужных портов для его подключения.

В конечном счете, все сводится к тому, какие входы есть у вашей существующей технологии, но стоит отметить, что HDMI на сегодняшний день является наиболее распространенным источником подключения.Кабель HDMI, вероятно, подойдет к большинству современных ПК, ноутбуков, мониторов и игровых консолей — хотя для ноутбуков он постепенно заменяется USB-C, тогда как DVI, как правило, встречается реже.

Если в вашем ноутбуке есть вход HDMI, а в мониторе есть DVI, это еще не конец света — вы можете очень дешево купить адаптеры для преобразования HDMI в DVI и наоборот в большинстве розничных продавцов электроники.

HDMI против DVI: качество и частота обновления

Учитывая, что разрешение 4K стало привычным во многих офисах, различия между кабелями стали более очевидными.В HDMI 2.0 была добавлена ​​поддержка 60 Гц (что примерно соответствует 60 кадрам в секунду) при разрешении 4K, тогда как в предыдущих версиях она была ограничена всего 24 Гц. Он также извлекает выгоду из HDR, технологии, которая становится все более доступной на топовых устройствах, которая, по сути, обеспечивает больший диапазон деталей при разном качестве освещения.

Еще одно отличие состоит в том, что HDMI в стандартной комплектации поддерживает защиту от копирования HDCP, а DVI — нет. Это система, которая предотвращает воспроизведение HD-контента, такого как видео BluRay, на неавторизованных устройствах.

Частота обновления стала важным фактором для тех, кто хочет купить новый монитор. Более высокие ставки могут обеспечить более плавную работу за компьютером, которая намного облегчит работу глаз, уменьшая напряжение и головные боли, связанные с долгими днями в офисе. Частоту обновления можно просто рассматривать как количество кадров в секунду, которое может выдавать монитор, при 144 Гц, что дает потенциальные 144 кадра в секунду.

В своих последних версиях HDMI догнал DVI, поскольку оба теперь могут выводить 144 Гц при 1080p.Фактически, HDMI теперь считается лучшим вариантом, поскольку кабель просто поддерживает более передовые технологии, чем его устаревший аналог.

HDMI против DVI: цена

Электронные кабели уже давно поднимают цены на мошенники ради предполагаемого, хотя и вводящего в заблуждение, «лучшего качества». Однако единственный тип кабеля, цена которого, кажется, точно соответствует их стандарту, — это аналоговые кабели. В этом случае низкое качество изготовления приводит к ухудшению четкости изображения.Фактически, когда дело доходит до любых других кабелей, даже если они считаются худшими по качеству, они способны передавать сигнал того же уровня.

Так обстоит дело с HDMI и DVI, когда более дорогой кабель не даст изображения лучшего качества. Мы можем сказать, что позолоченные кабели могут быть более прочными, учитывая, что золото устойчиво к коррозии, и, в зависимости от качества разъема, оно может быть более устойчивым к повреждениям.

По сути, считается вполне приемлемым выбрать самый дешевый кабель HDMI или DVI, доступный на Amazon, при условии, что ваш контент не будет медленнее или размытым, чем если бы вы потратили более 5 фунтов стерлингов на свою покупку. .

HDMI и DVI: вердикт

Подводя итог, можно сказать, что кабели HDMI и DVI по своей функциональности — одно и то же. Вот почему при поиске идеального разъема для вашего AV-оборудования вы должны основывать свое суждение на том, какой кабель подходит для вашего оборудования.

Однако, если вы непреклонны в отношении максимально возможной частоты обновления, вам может быть лучше с HDMI, но не исключайте кабель DisplayPort — он может быть не хуже.

В конце концов, все зависит от ваших потребностей.Однако, если вам действительно нужен вердикт, мы рекомендуем HDMI — он считается более популярным, а это означает, что вам не придется искать новый кабель каждый раз при обновлении.

Рекомендуемые ресурсы

Управление рисками безопасности и соблюдение требований в сложных условиях

Как ключевые технологические партнеры развиваются вместе с вашей организацией

Загрузить сейчас

Лучшие практики безопасности для PostgreSQL

Защита данных с помощью PostgreSQL

Загрузить сейчас

Превратите свой бизнес MSP в деньги- изготовление машины

Преимущества и проблемы модели постоянного дохода

Загрузить сейчас

Обслуживание и поддержка облака

Как поддерживать облачную инфраструктуру после миграции

Смотреть сейчас

Обзор разъемов DVI и HDMI

    Дом
  1. Домашний театр
  2. Аудио / видео кабели
  3. Кабели DVI
  4. Обзор разъемов DVI и HDMI

Разъемы DVI

Кабельное соединение DVI обеспечивает передачу чистого цифрового видеосигнала от таких устройств, как DVD-плееры высокого класса, на телевизоры высокой четкости, плазменные дисплеи и другие высококачественные видеодисплеи.DVI передает несжатое цифровое видео в реальном времени и поддерживает разрешения 1600×1200 и выше на ПК, а также разрешения HDTV 720p, 1080i и 1080p.


Двухканальный DVI-I
Одноканальный DVI-I
Контакты с 1 по 24 = цифровой
Контакты C1, C2, C3, C4 и центральная земля = аналоговый
Двухканальный DVI-D
Одноканальный DVI-D

DVI-D = Разъем только цифровой
DVI-D Только цифровой, разъем Single Link не использует шесть центральных контактов.
DVI-D Только цифровой, разъем Dual Link использует все 24 цифровых контакта и обеспечивает дополнительную полосу пропускания.

DVI-D — лучший выбор DVI для большинства плоских панелей, ЭЛТ, проекторов и HDTV. Выберите M / F для удлинительного кабеля и M / M для прямого подключения.

DVI-A = только аналоговый (доступен только как штекер или штекер, который соединяется только с аналоговыми контактами соединения DVI-I. DVI-A используется для преобразования между DVI и традиционным (разъем VGA) аналоговым дисплеем .Соединения DVI-A и DVI-D не совпадают.)
Используйте штекер DVI-A к штекеру VGA HD15 для подключения порта VGA компьютера к монитору с разъемом DVI-A или DVI-I. Используйте штекер DVI-A к гнезду VGA HD15 для подключения порта DVI-I компьютера к монитору с разъемом VGA.

DVI-I = цифровой и аналоговый (DVI-I имеет исходные 24 цифровых контакта, а также пять дополнительных контактов для поддержки аналогового видео. DVI-I также поддерживает двойное соединение.)

Разъемы HDMI

HDMI — это новейший цифровой стандарт высокой четкости как для ВИДЕО, так и для АУДИО, и он обратно совместим со стандартом DVI.HDMI — это первый интерфейс для передачи видео высокой четкости (720p, 1080i или стандартные видеоформаты) И многоканального объемного звука. Кабели HDMI могут работать на расстоянии до 40 футов, сохраняя при этом оптимальную передачу данных.

«Тип A» (внизу справа) используется для бытовой электроники, такой как телевизоры и DVD-плееры. «Тип B» был разработан как двухканальный для приложений ПК, требующих частоты выше 165 МГц. Внешний вид разъема HDMI аналогичен разъему USB.

Нажмите здесь, чтобы заказать кабель HDMI — HDMI, штекер / штекер

Разъем HDMI (Тип A) Штекер

DVI и HDMI: короткое и долгое

Стив Сомерс, вице-президент по техническим вопросам

DVI, или цифровой визуальный интерфейс, разработан для соединения точка-точка с учетом концепции plug-and-play. Базовый DVI поддерживает только компьютерный видеоинтерфейс — без аудиоинтерфейса, защиты авторских прав или любого другого набора функций. Хотя набор микросхем DVI был усовершенствован для поддержки звука и безопасности, физический размер интерфейсного разъема не подходит для установки системы и удобства потребителя.

DVI в DVI?

Основные рабочие параметры HDMI


  • Производительность
    • Совместимость с DVI
    • Частота пикселей 25-600 МГц
    • Скорость более 18 Гбит / с
  • Простое подключение по принципу Plug and Play
  • Требуется только один кабель
  • Интегрированная защита видео, аудио и контента
  • Контроль потребителей высокого уровня
  • Увеличенная дистанция пробега
Рисунок 1: Основные рабочие параметры HDMI

HDMI включает в себя оригинальную топологию электрического интерфейса DVI, известную в электронной промышленности как TMDS или дифференциальную сигнализацию с минимальным переходом. Рассматривайте HDMI как надмножество, которое включает DVI вместе с поддержкой цифрового звука на многих уровнях, включая объемный звук, защиту авторских прав и контроль потребителей — все это упаковано в разъем, размер которого составляет примерно половину физического размера исходного разъема DVI.

Консорциум HDMI (www.hdmi.org) был образован в 2002 году и в том же году выпустил первоначальную спецификацию. В 2004 году была выпущена версия 1.1 спецификации. На рисунке 1 показаны основные рабочие параметры HDMI.Идея состоит в том, что HDMI — это решение для единого межсоединения бытовой электроники, поскольку оно объединяет все необходимые электрические интерфейсы в один небольшой пакет, который потребители считают простым в использовании. Кроме того, это разъем, одобренный экспертами по защите кабельного и голливудского контента. В HDMI используется 19-контактный штекер, который более компактный, чем DVI. Конечно, меньший разъем лучше с точки зрения установки и интеграции системы. В реальных сценариях реализации разъемы HDMI в основном остаются у источника или назначения в виде коротких соединительных кабелей ввода-вывода и не имеют такого практического влияния на способность системных интеграторов устанавливать разводку HDMI.Мы рассмотрим это чуть позже.

Поддерживаемые форматы видео

  • Форматы DTV — EIA / CTA 861-G
    • SDTV — NTSC и PAL, HDTV и UHDTV
    • с чересстрочной разверткой от 480i до 1080i
    • Прогрессивная развертка от 480p до 4K при 60 Гц, 1 ссылка
  • Компьютерные форматы
    • VGA, SVGA и XGA, до 5K
    • Широкие форматы для ПК
    • Любой VESA или формат, определенный поставщиком
Поддерживаемые аудиоформаты

  • Сжатые аудиоформаты
  • Несжатые аудиоформаты
    • До: 32 каналов, 192 кГц, 24 бита
    • DVD-аудио
    • Звук с качеством компакт-диска на базовом уровне
    • 2 канала, 16 бит на 32, 44. 1 или 48 кГц
Рисунок 2: Видео и аудио форматы, поддерживаемые HDMI

Для физических подключений HDMI требуется прецизионный экранированный кабель витой пары. Кабель состоит из четырех экранированных витых пар — одной для синхросигнала источника и трех для цифровых данных — а также пяти отдельных проводов для питания, вспомогательных функций связи и заземления для этих функций.

HDMI поддерживает форматы компьютерной графики и цифрового телевидения. Для поддержки DTV читателю рекомендуется прочитать CTA 861G, в котором описываются расширенные возможности HDMI, включая поддержку цифрового телевидения и функций управления наряду с традиционными ожиданиями в отношении поддержки компьютерной графики. Одноканальный HDMI имеет достаточную пропускную способность для передачи данных 4K-видео. Он будет поддерживать разрешение до 4096×2160 при 60 Гц с 8 битами на цвет при 4: 4: 4. См. Рисунок 2 для просмотра списка поддерживаемых видео и аудио.

Обещания на расстоянии

Вы слышали, что HDMI обещает более длинную длину кабеля, чем DVI? Любопытно, что как спецификация DVI, так и спецификация HDMI содержат одинаковые требования к электрическим характеристикам между источником и приемником или приемником. Итак, как получается, что возможность подключения HDMI продвигается для работы на расстоянии до 75 футов (23 метра) по сравнению с номинальными 16,5 футов (5 метров) для базового DVI? Ответ заключается в том, что отрасль учится делать более качественные кабели для этого типа интерфейсной технологии.Более совершенные методы производства кабелей с прецизионной экранированной витой парой в сочетании с объемами бытовой электроники сделают реальностью более длинные и недорогие кабели HDMI.

Расстояние пробега становится критическим из-за особых допусков по времени, которые должны соблюдаться в рамках спецификаций DVI / HDMI. Помимо требований к передатчику и приемнику, где согласованность должна быть простой, кабель становится самой большой переменной, влияющей на производительность в системе передачи.Кабели витой пары, которые использует DVI / HDMI, подвержены двум типам перекоса, которые, если они чрезмерны, создают ошибку синхронизации и вызывают выпадение данных. Этими параметрами являются: перекос внутри пары с разницей во времени между двумя проводами, составляющими саму пару, и перекос между парами с разницей во времени между отдельными линиями витой пары в кабельной сборке.

На рис. 3 показан бюджет времени перекоса для всех компонентов в системе, передающей видео TMDS 1080p, включая кабель.Обратите внимание, что общий допустимый перекос внутри пары составляет всего 0,8 битовой ячейки, или около 4,8 пикосекунды. Межпарный перекос не может превышать в 1,20 раз больше, чем у пикселя, или около 7,2 наносекунды. Другой очень важный параметр — это перекрестные помехи на дальнем конце, или FEXT. При использовании STP это обычно очень мало, но требуется большая осторожность в точке завершения приемника. Для надежной работы необходимо поддерживать запас по крайней мере 5-6 дБ между потерями в кабеле и FEXT.

Рисунок 3: Бюджет времени перекоса TMDS 1080p для всех компонентов

Исходя из этих небольших допусков, неудивительно, что конструкция кабеля для DVI и HDMI имеет первостепенное значение.Типичный перекос между парами кабеля категории 5 легко превышает 7,2 наносекунды; но в этот кабель вносится перекос, чтобы минимизировать перекрестные помехи. Устранение перекоса данных в сетях — это бремя получателя данных. Но как насчет больших расстояний? Конечно, необходимо лучшее решение, чем то, что обещает HDMI. Читай дальше.

Страх арестовать, а не пиратов

HDCP — это аббревиатура от High Bandwidth Digital Content Protection, еще одной подсистемы HDMI.Выпущенная в 2000 году и отображаемая непосредственно в DVI, HDCP обеспечивает безопасность данных для интерфейса и, как мы надеемся, снимает опасения пиратства со стороны поставщиков цифрового контента. Протокол HDCP частично реализован через двусторонний канал связи в интерфейсе управления I2C, используемый каналом отображения данных DDC, и высокоскоростными соединениями TMDS, используемыми для доставки информации изображения. DDC — это существующее звено в DVI, по которому исходная графическая система взаимодействует с устройством отображения, чтобы определить его возможности разрешения.


Рисунок 4: Иерархия соединений HDCP

HDCP является надежным и конкурирует по сложности с TCP / IP SSL или безопасным уровнем сокетов, используемым для обеспечения безопасности в Интернете. Авторизованное устройство HDMI будет содержать значения секретных ключей вместе со специальным идентификатором, называемым вектором выбора ключа, или сокращенно KSV. Эти значения или коды предоставляются Digital Content Protection LLC, назначенной третьей стороной, созданной для предоставления надежных ключей производителям продукции с лицензией HDMI. Каждый раз, когда устройство HDMI подключается к системе, автоматически выполняется процедура аутентификации, состоящая из трех частей.Во-первых, происходит обмен общими значениями или кодами между устройствами; во-вторых, источнику сообщается KSV каждого приемника; в-третьих, на приемники отправляются покадровые шифры, которые позволяют декодировать данные.

Ссылаясь на рисунок 4, HDCP поддерживает соединение устройств через иерархию источников, приемников или приемников и повторителей. Все устройства в системе HDCP обмениваются данными через протокол, позволяющий передавать цифровой контент только тем устройствам, которые, по мнению источника, имеют разрешение на получение такого контента.Иерархия поддерживает только ограниченное количество повторителей и всех устройств. Повторители только передают протоколы HDCP двумя способами между источниками и приемниками, не воздействуя на данные. Однако источник должен аутентифицировать ретранслятор, чтобы быть уверенным, что он авторизован для обработки трафика защищенного содержимого.

Контролируйте себя

CTA 861G открывает совершенно новые горизонты дополнительных возможностей управления, встроенных в HDMI, как для потребителей, так и для американских типов AV-систем.Встроенная система Consumer Electronics Control, или CEC, в настоящее время предоставляет четырнадцать функций, которые координируют управление по принципу plug-and-play среди потребительских товаров. Функция CEC обрабатывается через отдельное проводное соединение в HDMI и содержит собственный протокол и качество обслуживания, или QoS.

Например, в установке, где все устройства используют HDMI, его методология последовательного подключения может подключать проигрыватель Blu-ray через AV-тюнер / ресивер к телевизору и, таким образом, предоставлять потребителю возможность беспрепятственно включать всем последующим устройствам от проигрывателя Blu-ray, подайте им сигнал о переключении на соответствующий вход и запустите фильм, просто нажав функцию PLAY на проигрывателе Blu-ray.Концепция CEC проста, но уровень усилий для реализации всех функций в HDMI значителен; хотя реализация CEC не является обязательной. Это понятие приводит к требованию некоторой формы тестирования совместимости.

Можете ли вы сказать, совместимость?

Для повышения доверия потребителей и совместимости устройств сторонники HDMI обязаны соблюдать соглашение о соответствии, которое требует успешного прохождения указанного тестирования на совместимость, прежде чем продукт может иметь логотип HDMI.

Авторизованный центр тестирования, независимая организация, выполняет первоначальные тесты на соответствие продуктов в рамках разработанных категорий продуктов. В соответствии со спецификацией HDMI продукт попадает в одну из следующих основных категорий: приемник, источник, повторитель или кабель. После тестирования ATC все последующие продукты той же категории могут быть протестированы и сертифицированы производителем продукта. Требуется соответствие совместимости в рамках спецификации HDMI.

Life Past 75 футов

Да, для разработчиков систем срок службы HDMI превышает 75 футов (23 метра). Существует множество продуктов расширения HDMI / DVI, которые существенно удваивают или четырехкратно увеличивают длину кабеля. Новый мир компонентов расширения был разработан, чтобы воспользоваться преимуществами дешевого и простого в подключении сетевого кабеля CATx. Теперь для подключений DVI и HDMI возможна длина до 330 футов (100 метров), даже для видео 4K. В ситуациях, когда полные 230 футов (70 метров) или 330 футов (100 метров) удлинения кабеля CATx не требуется, или если установка нового кабеля нецелесообразна, эквалайзер кабеля HDMI может быть установлен в конце кабельной трассы. восстановить целостность сигнала.

Для тех, кто действительно испытывает трудности с расстоянием, несколько относительно недорогих решений на основе оптоволокна позволяют работать на расстояниях до 300 футов (90 метров), а расстояние до 18 миль (30 километров) возможно по одномодовому оптоволокну. Некоторые из этих интерфейсов на основе лазерных диодов остаются недорогими благодаря фиксированному подключению волокна к сборке интерфейсного штекера. Эти решения не очень удобны для установщика для участков, требующих кабелепровода, но могут работать в сценариях, когда оптоволоконный кабель может проходить без защиты.В чуть более дорогих решениях используется типичный разъем оптоволоконного кабеля LC для простых и надежных соединений и установки в кабельных каналах и кабелепроводах с использованием выбранного оптоволоконного кабеля.

HDMI против DVI, а может быть и то, и другое?

DVI представил формат передачи цифрового видео TMDS, но сам стандарт DVI никогда не обновлялся. Вместо этого HDMI расширяет формат TDMS и является активно поддерживаемым стандартом, который добавляет функции с каждой новой версией; продвижение AV-технологий для поддержки более высоких разрешений, многоканального звука и улучшений качества, таких как HDR. DVI больше не появляется на многих новых дисплеях, но физический разъем DVI имеет то преимущество, что он механически безопасен, тогда как стандартный разъем HDMI не имеет механизма блокировки. Те, кому нужны расширенные функции HDMI, но предпочитают более надежное соединение DVI, будут рады обнаружить, что многие продукты Extron с соединениями DVI поддерживают функции HDMI. Поскольку основной метод цифровой передачи одинаков для DVI и HDMI, доступны недорогие адаптеры для преобразования между двумя форматами.

Для получения дополнительной информации

HDMI Organization — скачать спецификации: www.hdmi.org

DVI Specification — скачать: en.wikipedia.org/wiki/Digital_Visual_Interface

TMDS Информация: www.siimage.com

Ассоциация стандартов видеоэлектроники: www.vesa.org

HDMI против DisplayPort против DVI против VGA против USB-C: объяснение каждого подключения и получение 144 Гц

Большинство мониторов будут иметь ряд доступных входов, и ваш компьютер или ноутбук также будут использовать разные выходы, поэтому это может быть сложно чтобы решить, какое соединение использовать лучше всего.

В большинстве случаев вы можете обойтись без использования того кабеля, который у вас есть, и того, что работает, но если у вас есть более конкретные потребности, такие как передача звука, отображение более высокого разрешения или вывод более высокой частоты обновления для игр, вы Вам нужно будет более разборчиво подходить к выбору кабеля.

Ниже мы описываем различные типы подключений и предлагаем различные сценарии использования, которые помогут вам принять решение. Мы также расскажем, какое соединение и кабель лучше всего выбрать для 144 Гц и других дисплеев с более высокой частотой обновления.

Вот краткое описание типов подключения:

  • HDMI: Аудио и видеосигнал, лучше всего подходит для подключения телевизора к ПК
  • DVI: Только видео, идеально подходит для старых систем или для 144 Гц при 1080p
  • DisplayPort (DP): Лучший разъем для аудио- и видеосигнала, может передавать 144 Гц до 4K.
  • VGA: Старый, устаревший видеоразъем. Используется только тогда, когда ничего другого нет.
  • USB Type-C: Новейший разъем для аудио, видео, данных и питания.Лучшее соединение для ноутбуков и мобильных устройств

HDMI: Лучшее соединение телевизора с ПК

HDMI, или «Мультимедийный интерфейс высокой четкости», если использовать его полное название, является одним из наиболее распространенных видеоподключений. Вы, вероятно, встречали это на своем телевизоре, телевизионных приставках, планшетах, ноутбуках и игровых консолях.

HDMI уникален среди множества вариантов подключения тем, что может передавать как несжатое видео, так и несжатый звук. Вот почему это соединение стало предпочтительным для большинства мультимедийных устройств, поскольку это решение с одним кабелем.

Другие преимущества HDMI включают такие функции, как HDMI-CEC (HDMI Consumer Electronics Control), который позволяет управлять множеством устройств с одного пульта ДУ. Например, подключите звуковую панель к телевизору через порт, совместимый с HDMI-CEC, и звуковая панель может включаться и выключаться вместе с телевизором и управляться одним пультом дистанционного управления.

HDMI претерпел множество изменений с момента своего появления в 2002 году. Его наиболее распространенная версия, используемая в настоящее время в большинстве потребительских устройств, — это 1. 4, но теперь все более заметной становится новая, более интересная спецификация 2.0. Основное различие между спецификациями 1.4 и 2.0 связано с доступной пропускной способностью. HDMI 1.4 имеет максимальную пропускную способность 10,2 Гбит / с, тогда как HDMI 2.0 достигает максимальной скорости 18 Гбит / с.

Причина, по которой пропускная способность становится важной, связана с появлением контента 4K. Из-за ограниченной пропускной способности HDMI 1.4 при разрешении 4K (3840 x 2160) было возможно только 24 кадра в секунду. Теперь, благодаря дополнительной пропускной способности, доступной в 2.0, возможна скорость до 60 кадров в секунду при разрешении 4K. Это также позволяет просматривать 144 Гц в разрешении 1080p (1920 x 1080) через соединение HDMI 2.0.

Глубина цвета также является еще одной областью, в которой новая спецификация HDMI 2 получает некоторые преимущества. В то время как 1.4 был ограничен 8-битным цветом, HDMI 2 имел 10-битный или 12-битный доступный. Это важно, когда контент с расширенным динамическим диапазоном (HDR) становится более доступным.

HDR можно описать как соотношение между самыми светлыми и самыми темными частями изображения.Обычно при стандартном динамическом диапазоне вы теряете детали на обоих концах светового спектра. Экспонируйте сцену для деталей в тенях, и вы получите размытые блики, или экспонируйте для светлых участков, и вы потеряете детали в тенях. HDR обеспечивает больший диапазон деталей во всем спектре света.

Вы, наверное, уже сталкивались с HDR в фотографии. Большинство смартфонов теперь имеют режим HDR, в котором они, по сути, делают множество изображений с разной экспозицией и комбинируют их. Поскольку HDR стал частью стандарта Ultra HD, вы можете ожидать, что больше контента Ultra HD Blu-ray воспользуется преимуществом.Инструмент, подобный Amazon и Netflix для потоковой передачи HDR-контента.

Чаще всего, если вы подключаете что-то к телевизору, HDMI будет вашим лучшим и, скорее всего, единственным вариантом. Большинство мониторов ПК также имеют вход HDMI. Хорошая новость, когда речь идет о 1.4 по сравнению с 2, заключается в том, что вам не нужно спешить и покупать новые кабели. Чтобы воспользоваться преимуществами спецификации 2.0, вам просто нужно, чтобы оба устройства на каждом конце кабеля были 2-совместимыми. Подойдет любой кабель HDMI, и мы уже убедились, что в качестве кабеля HDMI нет никакой разницы.

Следует обратить внимание на разные размеры подключения HDMI. Есть не только полноразмерный HDMI (тип A), но вы также можете встретить мини-HDMI (тип B) и микро-HDMI (тип C). Они обычно встречаются на портативных устройствах, таких как планшеты, видеокамеры и экшн-камеры, где требуются их физически меньшие соединения. Вы можете купить кабели HDMI-mini-HDMI / HDMI-Micro-HDMI или купить адаптеры mini / micro-HDMI, чтобы использовать полноразмерные кабели HDMI.

Не относится к самому кабелю HDMI, но вместо этого соединение HDMI на вашем устройстве или телевизоре называется HDCP или «Защита широкополосного цифрового содержимого», если использовать его полное название. Последней версией HDCP является HDCP 2.2, которая необходима для контента 4K. HDCP по сути не дает вам возможности подключить устройство воспроизведения, такое как проигрыватель Blu-ray, к записывающему устройству для создания копий. Такая защита от копирования существует уже несколько десятилетий.

Скорее всего, вы обнаружите, что ваш новый телевизор Ultra HD / 4K поддерживает HDCP 2.2 на порт HDMI, но не всегда для всех. Некоторые модели поддерживают только HDCP 2.2 для входов HDMI 1 и HDMI 2, поэтому, если вы подключаете блестящий новый проигрыватель Blu-ray Ultra HD, такой как Panasonic DMP-UB900 или Samsung UBD-K8500, обязательно используйте правильный Вход HDMI.

ЧИТАЙТЕ СЛЕДУЮЩИЙ: В чем разница между WQHD, QHD, 2K, 4K и UHD?

DisplayPort: 4K при 144 Гц с аудио и видео возможностями

Пока HDMI 2.0 не стал стандартом, DisplayPort превосходил его, когда дело касалось высоких разрешений. DisplayPort 1.2 уже давно может передавать видео с разрешением 3840 x 2160 со скоростью 60 кадров в секунду (или частотой обновления 60 Гц) и в настоящее время является наиболее распространенной спецификацией DisplayPort на большинстве потребительских мониторов и устройств. Это имеет пропускную способность 17,28 Гбит / с.

Новые версии 1.3 и 1.4, которые обе имеют максимальную скорость передачи данных 25,92 Гбит / с, становятся все более доступными. Благодаря расширенным возможностям полосы пропускания он открывает шлюзы для более высоких разрешений, таких как 7680 x 4320 (8K).

DisplayPort 1-1.1a может выводить 144 Гц при 1080p, в то время как 1.2-1.2a может выводить 1440p при 144 Гц, 1.3 выводит до 120 Гц при 4K и 1.4 может выводить 144 Гц при 4K с использованием сжатия потока дисплея (DSC).

Основным преимуществом DisplayPort является возможность вывода на несколько дисплеев через многопотоковую передачу (MST). Вы можете сделать это путем последовательного подключения совместимых мониторов через DisplayPort или путем подключения разветвителя DisplayPort MST к одному выходу DisplayPort на вашем ПК или ноутбуке. Вы должны работать в рамках ограничений пропускной способности какой бы то ни было спецификации DisplayPort, которую вы используете, например, два монитора 1920 x 1080 на 1.2 или два дисплея 3840 x 2160 по спецификации DisplayPort 1.3+. Таким образом, DisplayPort часто является отличным выбором для тех, кто хочет использовать несколько мониторов.

DisplayPort также имеет преимущества в том, что касается частоты обновления экрана с помощью AMD Adaptive-Sync / FreeSync и Nvidia G-Sync. Это то, что обе компании решили использовать для своей графической реализации. По сути, это помогает уменьшить разрыв изображения на экране, что представляет особый интерес для геймеров. На момент обновления этой статьи это также единственный способ запустить Nvidia G-sync на мониторе AMD FreeSync.Об этом подробнее здесь.

DVI: 144 Гц при 1080p

DVI означает «цифровой визуальный интерфейс» и является еще одним распространенным соединением, которое можно найти на мониторах ПК. Все может немного запутаться, если учесть, что существует три разных типа DVI. Есть DVI-A (аналоговый сигнал), DVI-D (цифровой сигнал) и DVI-I (интегрированный аналоговый и цифровой сигнал). Более того, DVI-D и DVI-I имеют одноканальные и двухканальные версии. В настоящее время DVI-A встречается очень редко, так как он не лучше VGA.

Различия между одноканальным и двухканальным подключением связаны с пропускной способностью кабеля. Одноканальный кабель DVI-D или DVI-I может передавать 3,96 Гбит / с, что соответствует максимальному разрешению 1920 x 1200 пикселей. С другой стороны, Dual-link физически имеет дополнительные контакты на разъемах, что обеспечивает максимальную пропускную способность 7,92 Гбит / с и разрешение 2560 x 1600. Хотя DVI по-прежнему является распространенным соединением, он устаревает, поэтому, если вы хотите выводить изображение с очень высоким разрешением, вам придется использовать вместо него HDMI или DisplayPort.

С другой стороны, DVI-D может выводить частоту обновления 144 Гц при разрешении 1080p.

VGA (D-SUB): устаревшее кабельное соединение

VGA является самым старым из соединений, описанных в этой статье. Он существует уже несколько десятилетий, еще во времена толстых и тяжелых мониторов с электронно-лучевой трубкой прошлого. VGA означает массив видеографики, но также может называться «соединение RGB» или «D-sub». В то время как VGA может технически выводить изображение с разрешением 1920 x 1080, проблема в том, что это аналоговое соединение, поэтому, когда вы увеличиваете разрешение, вы получаете деградацию изображения по мере преобразования сигнала из аналогового в цифровой.Если в этом нет крайней необходимости, используйте одно из других соединений вместо VGA.

USB-C: лучшее соединение с ноутбуком

С выпуском MacBook 2016 года Apple вытеснила лодку и заменила все соединения своего ноутбука на разъем USB Type-C. USB Type-C все чаще используется в мониторах, таких как Philips Brilliance 258B6QUEB, который мы рассмотрели, с входом USB Type-C, что делает его идеальным компаньоном для MacBook 2016 года.

Что действительно делает разъем USC Type-C популярным, так это его полностью реверсивный штекер, кроссплатформенная совместимость (с новыми смартфонами, планшетами, ноутбуками и компьютерами) и его способность не только выводить видео, но и передавать аудио, данные. и мощность.Это делает его чрезвычайно универсальным видеокабелем, и мы ожидаем, что в ближайшие годы его будут использовать еще больше.

Как комбинировать HDMI, DisplayPort, DVI, USB-C и VGA

Большинство материнских плат и выделенных видеокарт имеют несколько выходов. Вы можете использовать их комбинацию для вывода на несколько мониторов. Поэтому, если у вас есть выходы HDMI и DVI, подключите один монитор через HDMI, а другой через DVI. Как упоминалось выше, если вы используете DisplayPort и ваша видеокарта или устройство поддерживает многопоточную передачу, вы также можете последовательно подключить мониторы DisplayPort и USB-C.

Если вы хотите объединить графические выходы материнской платы и выделенной видеокарты, это возможно с некоторыми процессорами Intel. При этом используется режим «гибридного нескольких мониторов», но он будет зависеть от набора микросхем и, возможно, используемой материнской платы. Вам также может потребоваться обновить BIOS, чтобы он заработал. Intel перечисляет следующие наборы микросхем как совместимые в этом гибридном режиме: Поддержка гибридных нескольких мониторов официально поддерживается драйверами встроенного графического адаптера Intel для систем, использующих наборы микросхем Intel Q45 / G41 / G45 и GM45 / GL40 / GS45 или более поздние версии.

Как получить 144 Гц: Какой кабель нужен для 144 Гц?

Кратко:

  • Выберите DisplayPort для 144 Гц до 4K — поддерживает аудио и видео
  • Выберите DVI , если DisplayPort недоступен — поддерживает только видео
  • Выберите HDMI 2 если DisplayPort недоступен или вам требуется звук с частотой более 144 Гц (поскольку DVI не поддерживает звук)

Тем из нас, кто играет, вам может быть интересно, какой кабель лучше всего использовать для достижения частоты обновления 144 Гц. Вы можете использовать различные кабели, но вам следует обратить особое внимание на версию вашего выходного порта и версию вашего монитора.

Чтобы получить 144 Гц, в идеале вы должны использовать DisplayPort, так как он самый мощный из всех. Здесь DisplayPort 1.0-1.1a может выводить 144 Гц при 1080p, в то время как 1.2-1.2a может выводить 1440p при 144 Гц, 1.3 выводит до 120 Гц при 4K и 1.4 может выводить 144 Гц при 4K с использованием сжатия потока дисплея (DSC). Это лучшее соединение для отображения 144 Гц.

Однако некоторые старые видеокарты и старые мониторы не имеют выхода или входа DisplayPort, но вместо этого имеют DVI и HDMI.К счастью, они поддерживают 144 Гц, но вам нужно быть осторожным с версией и разрешением, которое вы хотите выводить.

Если вы хотите получить 144 Гц при 1080p из порта HDMI, вам необходимо убедиться, что у вас есть доступ к порту HDMI 2.0 как на вашем мониторе, так и на видеокарте. Если ваша видеокарта или монитор относительно старые, скорее всего, вы используете версию 1.4 или ниже, где максимальная частота обновления составляет 120 Гц при разрешении 1080p. Вот где пригодится DVI, так как он может достигать 144 Гц при 1080p.

Независимо от того, какое соединение вы выберете, вам нужно убедиться, что вы зашли в настройки монитора (OSD), чтобы установить версию DP на 1.2 (или выше) или HDMI 2.0 (или выше), и, наконец, проверить настройки вашего графического процессора настроены более высокая частота обновления.

Типы портов монитора — HDMI, VGA, DVI, USB Type-C, AV, NDI, SDI

Xenarc Technologies предлагает лучшие в отрасли по-настоящему надежные ЖК-монитор и сенсорный экран , спроектированные и надежные.У нас есть решения, отвечающие критически важным требованиям, такие как защита от воды и пыли от окружающей среды , водонепроницаемость для дезинфекции , высокая яркость для чтения при солнечном свете , устойчивость к ударам / вибрации / ударам и при экстремальных низких и высоких рабочих температурах . Прежде чем выбрать для вашего приложения надежный промышленный монитор или промышленный сенсорный экран повышенной прочности, давайте разберемся с различными типами интерфейсов дисплея.

Вот краткое описание типов разъемов видеовхода:

  • HDMI: Аудио- и видеосигнал, лучше всего подходит для подключения телевизора к ПК.
  • DVI: Только видео, идеально подходит для старых систем или для 144 Гц при 1080p.
  • DisplayPort (DP): Лучший разъем для аудио- и видеосигнала, может передавать 144 Гц до 4K.
  • VGA: Старый, устаревший видеоразъем. Только для использования, когда больше ничего не доступно.
  • USB-C: Официально известен как USB Type-C. Подключается как к хостам, так и к устройствам, заменяя различные электрические разъемы, включая USB-B и USB-A, HDMI, DisplayPort и аудиокабели и разъемы 3,5 мм.
  • Thunderbolt: Аппаратный интерфейс, разработанный Intel (в сотрудничестве с Apple), который позволяет подключать внешние периферийные устройства и мониторы к компьютеру. Thunderbolt 1 и 2 используют тот же разъем, что и Mini DisplayPort, а Thunderbolt 3 использует разъем USB-C от USB.
  • AV (RCA) : Вход AV — это обычная метка на разъеме типа RCA для приема аналоговых ( AV ) аудио / видео (композитное видео CVBS) от электронного оборудования, которое генерирует сигналы AV ( AV вывод).
  • NDI : Интерфейс сетевого устройства — Формат, позволяющий отправлять аудио и видео через сеть Ethernet
  • SDI : SDI Последовательный цифровой интерфейс — это профессиональный видеосигнал, который предпочтительнее в производственных средах из-за его большего диапазона (до 300 футов) и надежности, поскольку он обычно отправляется по кабелю BNC, который имеет специализированные разъемы на каждом конце чтобы заблокировать устройства, к которым они подключены.

Ранее для подключения прочного ЖК-монитора к компьютеру использовался только аналоговый интерфейс VGA . С развитием новых технологий для плоских мониторов возможности разъема VGA стали недостаточными. Для достижения наивысшего качества изображения вам необходимо использовать цифровой стандарт, например DVI. Производители устройств для домашних развлечений создали стандарт HDMI, который стал цифровым преемником аналогового разъема сканирования.Несколько позже VESA (Ассоциация стандартов видеоэлектроники) разработала DisplayPort. Как упоминалось ранее, современные устройства оснащены различными портами монитора: HDMI , DVI , VGA , DisplayPort (DP), USB-C, Thunderbolt, SDI . Рассмотрим каждый из интерфейсов.

Обычный, но старый.

Монитор с портом VGA.

Тогдашний ведущий производитель компьютеров IBM разработал первый стандарт подключения, который используется и сегодня, в 1987 году для своих ПК серии PS / 2.Синий трапециевидный интерфейс отлично работал со старыми ЭЛТ-дисплеями благодаря своей аналоговой природе. Но затем появились плоские цифровые ЖК-экраны, разрешение стало расти, а проверенный временем порт VGA начал сдавать позиции. Сегодня он реже интегрируется, но до сих пор множество устройств, таких как домашние плееры, проекторы, телевизоры и т. Д., По-прежнему оснащены портами VGA. Возможно, еще несколько лет он останется не таким желанным, но все же повсеместным стандартом.

Монитор с портом DVI.

Это сокращение расшифровывается как Digital Visual Interface. Он передает видеосигнал в цифровом формате, сохраняя при этом высокое качество изображения. В середине 2000-х годов DVI заменил быстро устаревший VGA. Возможность передавать как аналоговые, так и цифровые сигналы, поддержка больших (в ту эпоху) разрешений и высоких частот, а также отсутствие недорогих конкурентов привели к тому, что DVI стал стандартным портом на сегодняшний день. Недорогие видеокарты оснащены Single Link DVI. Максимальное разрешение в данном случае составляет 1920×1080 пикселей — Full HD.Более дорогие модели видеокарт имеют интерфейс Dual Link DVI. Их можно подключать к мониторам с разрешением до 2560×1600 пикселей.

Современные виды.

Монитор с портом HDMI — король мультимедиа.

HDMI означает мультимедийный интерфейс высокой четкости. В современных домашних развлекательных устройствах, таких как плоские телевизоры и проигрыватели Blu-ray, HDMI является стандартным интерфейсом подключения. Как и в случае с DVI, сигнал передается в цифровом формате, что означает сохранение исходного качества.Вместе с HDMI была разработана технология HDCP (High Bandwidth Digital Content Protection) для предотвращения пиратства и незаконного копирования видеоматериалов. Первые устройства с поддержкой HDMI появились в конце 2003 года. С тех пор стандарт менялся несколько раз; в частности, добавлена ​​поддержка новых аудио и видео форматов. Почему именно HDMI стал таким популярным?
• Длина кабеля до 25-30 метров;
• Передача звука (даже многоканального) вместе с видео — нет необходимости в отдельных динамиках;
• Удобные небольшие разъемы;
• Поддержка множества различных устройств: плееров, телевизоров, проекторов, видеорегистраторов, игровых консолей и т. Д.;
• Сверхвысокие разрешения;
• 3D-изображение; возможно вместе со сверхвысоким разрешением (версии HDMI 4b и 2.0).

Перспективы HDMI самые многообещающие — разработка продолжается. В 2013 году были приняты спецификации версии 2.0; этот стандарт совместим со старыми разъемами для проводов, но поддерживает более впечатляющие разрешения и другие отличные функции.

Монитор с портом дисплея — становится повсеместным.

В течение многих лет компьютеры редко оснащались этим конкурентом HDMI, несмотря на то, что DisplayPort имеет много сильных сторон:
• Поддержка очень высоких разрешений вместе со стереосигналом;
• Передача звука;
• Впечатляющая длина кабеля

Эта интерфейсная технология даже выгоднее для производителей, чем лицензионный HDMI: им не нужно платить разработчикам 15-25 центов, которые потребуются пользователям HDMI. Хотя в первые годы своего существования этот тип разъема не пользовался особой популярностью, теперь компьютеры все чаще оснащаются парой Display Ports.

Монитор с USB-портом.

Подключение с помощью USB-разъема стало возможным с появлением версии 3.0. Используя адаптер DisplayLink, вы можете подключить монитор с разъемом DVI / HDMI к USB-порту ноутбука или компьютера. Такие порты являются стандартом для подключения внешних устройств, к чему стремятся все производители этих устройств.К USB-портам подключаются мыши, клавиатуры, принтеры, сканеры, модемы, кард-ридеры, флеш-накопители, камеры, сотовые телефоны, плееры, жесткие диски, оптические приводы и т. Д. Этот разъем нужен тем, кто планирует работать одновременно с несколькими мониторами.

В заключение.

Познакомившись со всеми типами портов, теперь вы понимаете, что именно вам нужно. Независимо от того, что лучше всего соответствует вашим требованиям, вы можете найти 7-дюймовые, 8-дюймовые, 9-дюймовые, 10-дюймовые, 12-дюймовые, 15-дюймовые, 18-дюймовые, 24-дюймовые защищенные сенсорные ЖК-мониторы с любыми портами среди ассортимента продукции Xenarc. Технологии.Xenarc Technologies также производит кабели с водонепроницаемыми разъемами для видео со степенью защиты IP67, которые работают с нашими мониторами со степенью защиты IP67 и обеспечивают водонепроницаемую защиту. Мы также можем разработать и изготовить по индивидуальному заказу монитор с сенсорным экраном и без него, настроить кабели и добавить или удалить технологию в соответствии с требованиями вашей отрасли.

СТАТЬИ ПО ТЕМЕ:

HDMI, DVI и HDMI 2.0

За последние несколько лет многое изменилось — с головокружительной скоростью! Технологии быстро развиваются — и не остановить — и вместе с ними наступает эпоха цифровизации, играющая важную роль во всех сферах отрасли. Цифровизация никуда не денется!

Нет ничего нового в том, что цифровизация, особенно в индустрии развлечений, показывает, что у нее есть. И это приносит с собой невероятные изменения в AV-интерфейс, которые делают мир аудио и видео намного более универсальным и четким.Но что меняется в передаче видео- и аудиоданных между плеерами и воспроизводящими устройствами, а также в требованиях к разъему?

Мы покажем вам, что вам нужно знать, от аналоговых соединений Scart до цифровой передачи HDMI.

Прочтите, чтобы узнать, какое кабельное соединение лучше всего подходит для вашего дисплея Digital Signage.

Давайте вернемся к началу интерфейса DVI, первому, который обеспечил оптимальное качество в цифровой передаче между графической картой и современными плоскими экранами, что уводит нас от аналогового соединения.

Потому что изначально цифро-аналоговый преобразователь (который в наши дни встроен в графическую карту) преобразует цифровые данные с графической карты в аналоговые данные, поэтому их можно передавать на монитор через аналоговое соединение (VGA). Поскольку классическим аналоговым мониторам, конечно, нужны аналоговые сигналы для отображения чего угодно.

Цифровая передача с DVI

Изначально даже современные TFT-дисплеи (мониторы с плоским экраном) получают свои данные таким образом, чтобы затем преобразовать аналоговые сигналы обратно в цифровые данные через аналого-цифровой преобразователь.

Звучит сложно? Это! И таким образом теряется много качества.

В связи с быстрым переходом на плоские телевизоры (LCD или плоские панели) растет спрос на более прямой способ передачи цифровых данных. Без необходимости сначала преобразовывать аналоговые сигналы.

Подводя итог: дисплею нужны цифровые данные, графическая карта предоставляет цифровые данные. Так почему же нет стандарта передачи данных от одного к другому, чтобы предотвратить потерю качества?

И здесь на помощь приходит DVI.Цифровой визуальный интерфейс (DVI) заменяет соединение VGA (массив видеографики) между современным монитором и видеокартой.

Работает так:

Во время цифровой передачи DVI цифровые данные о цвете от графического чипа передаются на передатчик TMDS в параллельном 24-битном потоке данных. Здесь они закодированы в последовательные цифровые данные. После этого данные передаются по кабелю в виде последовательной передачи данных на монитор, который оснащен приемником TMDS.Этот приемник снова декодирует данные обратно в параллельный поток данных.

DVI в основном используется в ИТ-секторе как электронный интерфейс для компьютеров и как стандарт для передачи видео. Несмотря на то, что существуют телевизоры с входом DVI, которые могут преобразовывать сигналы от цифровых источников, таких как DVD-плеер или компьютер, существуют другие стандарты в потребительской электронике. В основном потому, что ожидания в этой отрасли намного выше и продолжают расти.

Это приводит нас к следующей теме: цифровая передача через HDMI

Что такое HDMI?

HDMI — это усовершенствование DVI, которое в основном используется в бытовой электронике и отвечает за цифровую передачу видео- и аудиоданных.

HDMI обратно совместим с DVI, что означает, что не все сигналы HDMI могут быть преобразованы в DVI, даже с помощью адаптеров. С другой стороны, DVI в большинстве случаев является восходящей совместимостью. Это означает, что такие сигналы, как цифровые сигналы (DVI-D) или аналоговые и цифровые сигналы (DVI-I), могут быть преобразованы в HDMI с помощью адаптера. Так что, если вы уже используете кабель DVI, вы сможете передавать сигналы через DVI-D или DVI-I на вход HDMI.

Несмотря на то, что HDMI используется в основном в развлекательной электронике, вы также можете найти его в ИТ-секторе.Поскольку есть видеокарты со встроенным выходом HDMI, этакий переходник HDMI.

HDMI DVI в сравнении

При сравнении DVI и HDMI мы можем быстро увидеть плюсы и минусы, а также некоторые качественные различия в их применении. Информация о трудностях подключения и износе на первый взгляд может показаться отрицательным моментом, но качество самих разъемов, как и общие стандарты качества, постоянно адаптируется и улучшается.

HDMI, тем не менее, может оставаться уникальным соединением среди нескольких вариантов.Расширение своего лидерства с возможностью передачи несжатого видео, а также несжатого аудио.

Когда мы смотрим на качество звука, HDMI может воспроизводить стереозвук и атмосферу домашнего кинотеатра, в то время как DVI повлечет за собой необходимость в дополнительном кабеле для передачи аудиосигналов.

Также при использовании HDMI все отображаемое подлежит защите от копирования HDCP. В то время как не каждое DVI-соединение подходит для защиты от копирования, поэтому вам обязательно придется свериться с описанием. Потому что, если существующее соединение не подходит для CP, только что купленный DVD не будет показывать изображение, как и шоу в формате HDTV.

Могут возникнуть проблемы с подключением через HDMI, которые могут привести к отключению звука и изображения. Но, как упоминалось выше, сегодня такой случай довольно редок, поскольку стандарты постоянно обновляются.

Функции HDMI

Высокое качество видео без сбоев в сочетании со звуком, передаваемым с высокой частотой — это то, что обеспечивает HDMI.

Мультимедийный интерфейс высокой четкости (HDMI) обеспечивает высокое разрешение, при котором видео и фильмы в формате HD (высокая четкость) и UHD (сверхвысокая четкость) передаются без искажений изображения.

итераций HDMI быстро менялись с 2002 года, чтобы включать все больше и больше спецификаций для индустрии развлечений, обеспечивая максимальное качество звука и изображения. Помимо продолжающихся улучшений в скорости пикселей, разрешении видео и аудиоформатах,
мы покажем вам самых интересных дополнений:

  • Встроенная защита контента HDCP .
    Защита аудио- и видеоматериалов от пиратства во время их передачи от отправителя к получателю.
  • С 2005 года и выпуска HDMI 1.2 HDMI 1 обеспечивает функцию CEC — Consumer Electronics Control.
    Что это значит для вашего домашнего кинотеатра? Полный контроль над всей электроникой вашего развлекательного центра, поддерживающей CEC и подключенной через HDMI. Это означает, что вы можете управлять своим CEC-совместимым телевизором, проигрывателем Blu-ray, игровыми консолями и звуковыми системами с помощью всего одного пульта дистанционного управления.
  • Начиная с 2006 года и версии 1.3, HDMI 1 может компенсировать ошибки синхронизации аудио / видео — Lip Sync .
    Позволяет автоматически настраивать время обработки звука в устройствах. Еще больше впечатлений от просмотра ТВ. Синхронизация звука и изображения играет большую роль в создании плавного и яркого впечатления от просмотра. Современные игроки умеют синхронизировать губы. Эта функция позволяет им задерживать воспроизведение звука, чтобы оно идеально соответствовало видеопотоку, и, следовательно, избежать потери синхронизации звука и видео во время воспроизведения.
  • Представив в 2009 году HDMI 1.4, пакет домашних развлечений теперь включает ARC Function (Audio Return Channel).
    Эта технология довольно полезна и способна значительно упростить домашние развлекательные системы. Он упрощает передачу аудио и видео по одному кабелю HDMI. Это означает, что пока на вашем телевизоре воспроизводится видео (например, с Blu-ray-плеера), телевизор может отправлять звук на AV-ресивер, который снова передает входящие аудиосигналы на подключенную внешнюю звуковую панель, исключая необходимость аудиокабеля. Пока устройства оснащены ARC, мощностью, громкостью и другими функциями компонентов можно управлять с одного пульта дистанционного управления телевизора.
    Для надежного и беспроблемного подключения мы рекомендуем использовать кабель длиной не более 5 метров (м). Использование кабеля длиной до 20 м по-прежнему обеспечит хорошее соединение, но небольшие сбои могут быть заметны. Использование более длинных кабелей может привести к ухудшению качества сигнала и большим сбоям в работе. Здесь помогает HDMI-усилитель или удлинитель.
  • HDMI 1.4 представляет функцию под названием Ethernet Channel (Network).
    Это означает, что все устройства, которые могут быть подключены к Интернету, теперь могут быть легко связаны друг с другом.Канальная технология объединяет потоки видео, аудио и данных в один кабель. Что снова снижает количество необходимых кабелей.
  • Кроме того, HDMI 1.4 поддерживает 4K2K для более четкого и четкого видео. Это примерно в 4 раза больше разрешения HD-дисплея 1080p.
    Технические факты двух разных разрешений:
  1. Разрешение 4096 x 2160 пикселей, также 4K , с 24 кадрами в секунду.(24 Гц)
  2. Разрешение 3840 x 2160 пикселей, Ultra-HD (UHD или Ultra High Definition) или 2160p, до 30 кадров в секунду (30 Гц). Это чрезвычайно высокое разрешение имеет в 4 раза больше пикселей, чем типичное разрешение видео перед новейшим HDMI, 1080p.
  • HDMI 1.4 обеспечивает автоматическое распознавание типа содержимого .
    Нет необходимости вручную настраивать идеальное изображение. Устройство-источник сигнализирует устройству отображения, какой тип контента будет отображаться, например.грамм. если это фильм или спортивное мероприятие. И дисплей автоматически выбирает правильный режим просмотра. Это обеспечивает зрителю идеальное качество HD при каждом изменении типа контента. Распознавание типа контента также распространяется на распознавание контента 3D или 4K и его уникальных требований к качеству.
  • И последнее, но не менее важное: Поддержка формата 3D

Но это еще не все! Эволюция HDMI продолжается, обеспечивая революционные, более четкие изображения с HDMI 2.0 и HDMI 2.0a .

Однако важно знать, что все функции HDMI являются дополнительными. Это означает, что, хотя все устройства HDMI будут иметь два аудиоканала и 480p, все остальные функции не обязательно встроены или даже поддерживаются на всех устройствах.

Если этой технической справочной информации достаточно и вы готовы подключить свой собственный дисплей Digital Signage:

Больше развлечений с HDMI 2.0 и HDMI 2.0a

HDMI 2.0 / 2.0a, новейшее обновление и интерфейс, а также стандарт AV, превосходит своих предшественников с 2013 года благодаря значительно увеличенной полосе пропускания, что позволяет разрешать 4K при 60 Гц.Небольшие обновления функций были реализованы с 2015 года.

HDMI 1.4 имеет максимальную пропускную способность 10,2 Гбит / с и может воспроизводить только видео Ultra-HD или 4K с частотой 30 кадров в секунду (2160p30) или 24 кадра в секунду (4K24). Что совершенно нормально для большинства фильмов. HDMI 2.0 с пропускной способностью 18 Гбит / с, однако, может воспроизводить 4K с 50 или 60 изображениями (4K60 или 2160p60), что обеспечивает просмотр Ultra-HD без каких-либо перебоев.

Это особенно интересно для геймеров и всей игровой индустрии, а также для видеороликов с быстрым контентом, таких как боевики или спортивные видеоролики.

Новые функции: en / ctimes.com.tw

  • Поддержка Ultra-HD и новая защита контента HDCP 2.2
  • Еще больше объемного звука до 32 аудиоканала
  • HDR поддержка
    HDR (High Dynamic Range) технология отображения позволяет HDMI 2.0a значительно улучшить контрастность света / темноты, улучшая качество изображения для еще более реалистичного представления. Эта функция будет стандартной в новых и современных моделях 4K Ultra-HD, делая все еще более ярким.
  • Изюминка для всех геймеров: HDMI 2.0 Dual View — обеспечивает невероятные игровые возможности!
    Dual View — это новый стандарт для всех 3D-телевизоров. Вместо отображения в режиме разделенного экрана новая функция позволяет одновременно отображать два совершенно разных потока HD-видео на одном экране. Для геймеров это означает отсутствие разделения экрана при ношении 3D-очков. Каждый игрок будет видеть только свой экран в полноэкранном режиме, хотя и смотрит один и тот же телевизор.
    Однако для фильмов эта функция еще не существует. Но не волнуйтесь! Мы уверены, что это будет реализовано в ближайшее время.
  • Функция многопоточности с HDMI 2.0
    С HDMI 2.0 вы можете одновременно слушать 4 различных аудиопотока — отличная функция для людей, имеющих международное соединение, и любителей языков. Например, кто-то может смотреть фильм на немецком языке, а кто-то другой может смотреть его на английском языке на том же экране.

HDMI 2.0 имеет обратную совместимость, а это значит, что вам не придется покупать новые кабели, чтобы подключиться к новому стандарту. Кабели, которые работали со старыми версиями HDMI, также будут работать с новыми, если само устройство имеет HDMI 2.0.

Так что не выбрасывайте свои HDMI-кабели

Потому что, как правило, все кабели HDMI совместимы со всеми версиями HDMI и, следовательно, взаимозаменяемы. Только когда дело доходит до разрешения 4K или 3D, требуется большая емкость.

Чтобы помочь вам понять, взгляните на этот краткий обзор:

  • Стандартный кабель HDMI: предназначен для передачи видео и звука в формате HD, до 1080i и 720p
  • Стандартный кабель HDMI с Ethernet: см. Выше, но также включает канал HDMI Ethernet (для подключения устройств к сети)
  • Высокоскоростной кабель HDMI: предназначен для работы с 3D и 4K, 1080p и глубоким цветом
  • Высокоскоростной кабель HDMI с Ethernet: см. Выше, но также включает канал HDMI Ethernet (для подключения устройств к сети)
  • Стандартный автомобильный кабель HDMI: идеально подходит для использования в автомобиле, разъемы меньшего размера

Также: всегда обращайте внимание на типы разъемов для HDMI.

4 типа разъемов для подключения HDMI

Тип A, B, C и D:

Type A и Type B считаются обычными разъемами для всех начальных версий HDMI, при этом HDMI Type A для телевизоров и проигрывателей Blu-ray является стандартом. Тип C, меньший разъем, также называется разъемом mini-HDMI. Этот тип идеально подходит для мобильного использования и небольших устройств. Еще меньший разъем типа D или разъем micro-HDMI обычно используется для смартфонов и планшетов.

Кабели mini-HDMI

типа C и кабели micro-HDMI типа D можно преобразовать в обычные кабели HDMI с помощью адаптеров и также использовать как таковые.Есть также специальные разъемы для использования в автомобиле, чтобы лучше закрепить кабель HDMI в движущемся транспортном средстве (Автомобильная система подключения).

Светлое будущее HDMI

Итак, какие качественные развлечения мы можем ожидать в будущем? На горизонте определенно есть захватывающие и инновационные технологии! Уже сейчас можно передавать реалистичные, четкие и четкие видео- и аудиоданные с помощью беспроводного соединения HDMI, что дает нам гибкий и современный домашний кинотеатр и избавление от путаницы проводов.К сожалению, большинство доступных устройств еще не готовы к использованию этой технологии. Так что на данный момент мы все еще можем полагаться на наши нынешние кабели HDMI для подключения.

Промышленность уже предоставляет адаптеры, которые можно подключить к выходу HDMI на отправителе и к входу HDMI на телевизоре или плеере, но обычным потребителям все еще приходится ждать, пока наши устройства с поддержкой HD, 4K и 3D смогут обеспечить беспроводное соединение HDMI. в домашний кинотеатр. Это огромный вопрос цены.

Также обсуждение 8K, которое даст нам разрешение в восемь раз больше, чем Full HD, намекает на захватывающие будущие инновации.Несмотря на то, что директор по продукту Нил Хант гиганта потоковой передачи Netflix указал в своем заявлении, что будущее телевидения не в увеличении количества пикселей, а в простом повышении их качества. Так что мы определенно с нетерпением ждем этого!

А пока вы сможете найти всю необходимую информацию о пропускной способности, различных видео-, аудио- и цветовых форматах, а также все другие обозначения и спецификации, которые вам понадобятся для вашего собственного опыта HDMI, здесь.

Обзор технических характеристик HDMI

Наш совет: при покупке всегда обращайте внимание на информацию и технические характеристики
, указанные на задней панели устройства.

Потому что не каждый телевизор Ultra-HD обязательно должен включать в себя все спецификации
конкретной версии HDMI.

Мы будем рады помочь, если возникнут дополнительные вопросы. Поэтому не стесняйтесь обращаться к нам за помощью в поиске подходящего устройства воспроизведения для ваших проектов.

Видеоразъемы DVI и HDMI

Видео соединения DVI и HDMI

Автор: Томас Стивс, Ram Electronics Industries, Inc.

В течение следующих нескольких месяцев многие производители выпустят новых потребителей электронные продукты с DVI (цифровым визуальным интерфейсом) и HDMI (High Определение мультимедийного интерфейса). DVD-плееры, кабельное / спутниковое телевидение телевизионные приставки, телевизоры и проекторы высокой четкости являются лучшими цели для этих соединений, которые обеспечивают превосходное качество цифрового изображения и устраняет необходимость в ненужном аналого-цифровом преобразовании.DVI и HDMI были приняты и одобрены для подключений HDTV из-за HDCP (High-Bandwidth Digital Content Protection), что обеспечивает защиту авторских прав. В Разъем HDMI также обеспечивает возможность высококачественного цифрового звука, а также управляющие сигналы, встроенные в интерфейс. Цифровые сигналы, передаваемые эти кабели отличаются от текущих аналоговых сигналов и вызывают уникальные проблемы при передаче сигнала.

Как работают (или нет) системы DVI / HDMI в общих чертах? Системы DVI или HDMI возможность передачи видеосигнала от источника к дисплею зависит от:

1. Способность микросхемы передатчика и макета платы передавать сигнал должным образом.

2. Способность кабеля передавать сигнал с минимально возможным джиттером, перекос, перекрестные помехи и затухание.

3. Способность приемника восстанавливать входящий сигнал данных и проверять Сигнал HDCP.

Три компонента работают как одна система, и их успех взаимозависим. Несовместимость (и несоответствия) устройства источника и устройства приемника конечно источники проблем.Улучшения в микросхемах HDMI и DVI и усовершенствования в макетах плат и схемотехнике улучшат исходный код и способности приемников передавать и восстанавливать сигналы.

Кабели, как правило, не являются источником проблем — до тех пор, пока не будет учтена длина кабеля. в систему. Короткие кабели для RPTV, плазменных и ЖК-дисплеев не подходят. Обычно проблема возникает при использовании качественных кабелей DVI и HDMI. Более длинные длины требуется для проекторов и аналогичных приложений. проблемы.Выходы многих современных телеприставок и DVD-плееров, которые имеют Считается, что длина разъемов DVI не превышает 5 метров (примерно 15 футов). со стандартной конструкцией кабеля DVI. В типичной установке домашнего кинотеатра оборудование или источник сигнала может быть расположен на расстоянии более 5 метров от рекомендованного DVI расстояния. Проекторы часто находятся на расстоянии 14-20 футов или более от источников сигнала. требуется кабель длиной от 20 до 30 футов или более. Это серьезная проблема для производители кабеля. Витая пара малого калибра TMDS имеет слишком много накопленное затухание (среди других параметров) для доставки сигнала в условие, что приемник может восстановиться должным образом.Сейчас есть ряд компании, предлагающие решения на основе меди по более разумным ценам, чем оптоволокно или другие экзотические кабельные решения. HDMI разработан, чтобы работать лучше в течение длительного времени длины, но фактические ограничения производительности аналогичны DVI. В настоящее время, для длинного кабеля DVI требуются бустерные усилители или оптоволоконные удлинители. приложений, добавляя сотни долларов дополнительных затрат.

Помимо диаметра или изоляции кабелей, существует множество факторов качества. свойства кабеля, и не все они связаны с амплитудой деградация, деградация джиттера, задержка распространения или перекос исходного кабель.Сдавливание или изгиб этих кабелей может серьезно повлиять на их представление. Дизайн кабелей может иметь большое влияние на то, насколько хорошо кабели могут сохраняют свою работоспособность при изгибе, скручивании или сжатии. Газообразный азот Кабель с изоляцией из вспененного полиэтилена будет иметь меньшие потери при очень высоких частоты, поэтому изначально он был разработан для приложений CATV. К сожалению, у него также будет менее постоянный импеданс и больший возвратные потери из-за отражений, чем у пенопласта или пенопласта с твердыми ячейками кабель.Эти характеристики ухудшаются еще при изгибе или перегибе кабеля. сжатый. Как видите, попытка улучшить одну характеристику кабеля может безусловно, требует компромиссов в других характеристиках.

Задача производителей длинных кабелей DVI и HDMI состоит в том, чтобы продолжают искать способы оптимизировать важные рабочие характеристики своих кабели, не влияя отрицательно на другие рабочие характеристики и / или долговечность кабеля. Это не всегда легко и уж точно не дурак доказательство.Кабели из всех компонентов aAV, возможно, наиболее уязвимы для «Закон Мерфи». Многие проблемы, которые было легко преодолеть с помощью аналогового звука, видео или цифровой аудиокабель может вызвать проблемы с интерфейсным кабелем DVI / HDMI. Кому-то всегда хочется использовать один-два ненужных переходника, подключить несколько соедините кабели на большую длину или разрежьте и припаяйте, чтобы пропустить их через канал. Это может легко изменить характеристики цифрового видеокабеля. характеристики, вызывающие ряд проблем с качеством изображения. Это кабели с относительно высокой пропускной способностью, на которые действительно влияет скин-эффект, перекос, вариации импеданса и другие факторы, которые незначительны в другие кабели.

Одним из интересных аспектов HDMI является то, что многие компании хвастаются новые возможности HDMI для хорошей работы при экстремальной длине кабеля. Многие из тех являются поставщиками кремния, в то время как большинство известных высококачественных оптовых кабелей производители, похоже, полностью игнорируют этот сегмент рынка. Это безусловно, золотое дно для поставщиков оптоволоконных и других решений на долгое время дилемма передачи, которые являются хорошими решениями, но не всегда затратными конкурентоспособное решение для потребителей.

В результате рынок более дешевой меди (или другого металла) DVI / HDMI решения стали доминирующей областью маркетинга, как и другие аудио-видео высокого класса. сегменты рынка без учета общего долгосрочного качества кабели. Скорее всего, это не скоро изменится.

Причины почему?

Факторы, кажущиеся несущественными, как защита выходов разъемов от перенапряжения, схемы разъемов, сами разъемы и оконечная нагрузка на источнике и приемнике компоненты могут иметь большое влияние на производительность системы.это поставщик кабеля не может знать, как кабель будет использоваться и с чем составные части.

Почему мы не видим полные спецификации для кабелей DVI / HDMI?

A) Никто другой не знает. Поставщики не хотят облегчать другим производители пытаются дублировать их характеристики.

B) Обывателям очень сложно определить, какие факторы на самом деле влияют производительность кабеля.

C) Есть много факторов, которые следует учитывать, и некоторые из них имеют более или менее влияние в зависимости от кремния и реализации источника и приемников.

В типичном приложении HDTV будет достаточно качественного одноканального кабеля. 99% времени. Большинство выходов компьютерных графических карт по-прежнему являются одинарными.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
