Цифровой ресивер как работает: что это такое, для чего нужен цифровой приемник

Содержание

Как пользоваться ресивером для телевизора

В эпоху цифровых технологий аналоговое телевидение оказалось не у дел, как и телевизоры прошедшей эпохи сильно утратили в своей универсальности. Они не способны читать флешку, нет возможности подключить к ним интернет-кабель. А теперь они еще и неспособны воспринимать некоторые видеосигналы. Конечно, лучшим решением будет поменять старую, отжившую свой век технику. Но существует и более простое решение — ресивер для телевизора.

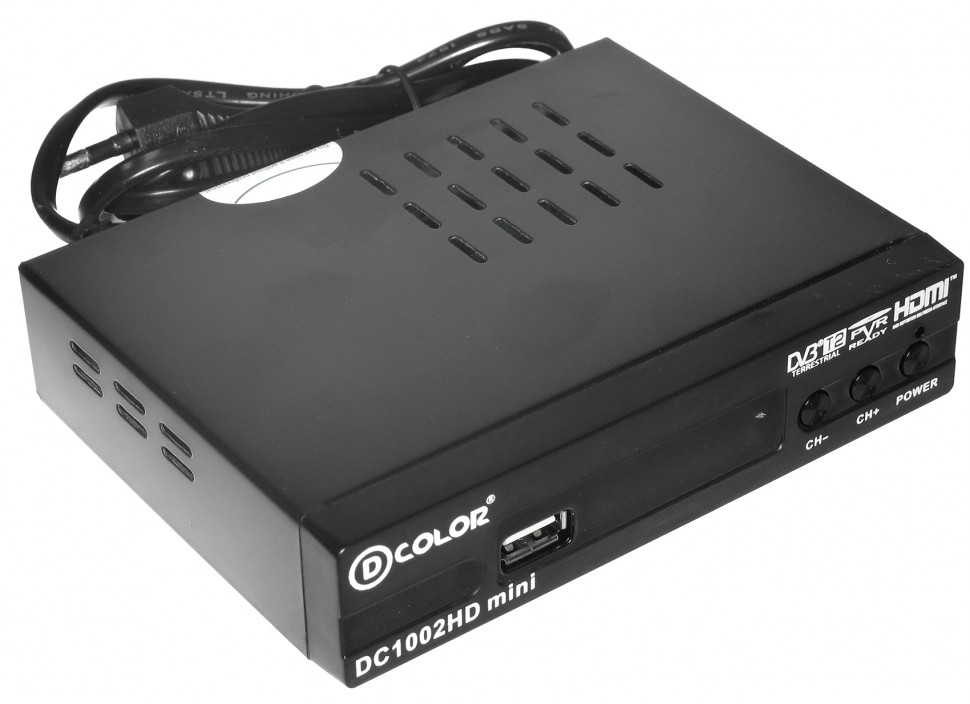

Что такое ресивер

Ресивер для домашнего телевизора используется для преобразования сигналов. Получая цифровой видеосигнал, он мгновенно, без задержек и помех преобразовывает его в аналоговой, который способны воспринимать обычные телевизоры. Учитывая, что уже в ближайшее время нам обещают трансляцию всех телевизионных каналов только в цифровом формате, наличие подобного преобразователя является очень желательным. Не понадобится эта приставка лишь некоторым категориям пользователей:

те, кто принципиально отказался от просмотра телевизора;

кто пользуется услугами кабельных операторов;
владельцы современных телевизоров со встроенным преобразователем;
кому для просмотра всех нужных каналов достаточно интернета.

Сам по себе ресивер имеет компактные размеры, не занимает много места, его легко подключить и настроить. При дальнейшей эксплуатации не требуется вносить какие-либо корректировки. Только в случае подключения дополнительного оборудования.

Для чего еще нужен ресивер? Его можно подключить к двум отдельным телевизорам для одновременной трансляции различных передач. Также можно соединять два отдельных видео на одном экране, создавать одновременную трансляцию нескольких передач с функцией «деление экрана». Наличие жесткого диска позволит хранить и впоследствии просматривать большое количество различной информации в различных форматах. К тому же, запись на жесткий диск или флешку может осуществляться одновременно с нескольких каналов (обычно не более 3, количество каналов регулируется в зависимости от выбранной модели).

Также некоторые преобразователи сигналов могут представлять собой практически полноценный компьютер со встроенным интернет-браузером.

Функциональные особенности ресивера

Сложно представить, что такое ресивер для телевизора, если не разобраться, как он работает и в чем основные функциональные особенности устройства. В первую очередь стоит понимать сам принцип приема и передачи информации аналоговыми и цифровыми устройствами.

Цифровые каналы все входящие сигналы принимают в одном пакете, после чего передают на приемное устройство, где и происходит обработка и расшифровка. Это позволяет получать всю информацию в первоклассном качестве, независимо от мощности и возможностей антенны. Превосходный результат обеспечен даже при наличии самой обычной комнатной антенны, а в некоторых случаях и вовсе без нее. Использование ресивера обеспечивает следующие преимущества:

четкий, мощный и ровный звук;
высокое качество изображения;
отсутствие помех, наводок, шума;
отсутствие абонплаты, как при использовании кабельного телевидения.

Дополнительные возможности

Любая ТВ-приставка позволяет подключать большое число программ, настраивать и сортировать их по своему усмотрению. Многие пользователи этого устройства отмечают легкость и простоту эксплуатации приемника. К тому же, в зависимости от выбранной модели, можно получить и другие преимущества использования ресивера:

Запись видео. Если начался любимый сериал, а в это время приходится идти к врачу, надо забрать ребенка из садика или срочно отвезти тещу на дачу — необходимо лишь выбрать время начала записи и можно спокойно отправляться по своим делам, а вернувшись, насладиться желаемым видео;

Как подключить ресивер: виды подключений

Подключение приставки не занимает много времени и ошибиться на этом этапе, даже используя различные устройства, практически невозможно. Главное, не забыть, что именно следует подключить и какое соединение необходимо для каждого случая.

RCA-кабель

Еще одно название этого соединения — «тюльпан». Таким кабелем приставка подключается к обычному телевизору. Обеспечивает четкое и точное изображение, допускается легкое искажение, если картинка проецируется на телевизоры с большой диагональю.

В остальные случаях различия с использованием кабеля HDMI совершенно незаметны.

Для подключения RCA-кабеля необходимо выполнить действия в такой очередности:

Ресивер и телевизор обесточиваются;
Кабель подсоединяется к приставке, каждый штекер имеет свой цвет, что позволяет безошибочно определить гнездо, для которого этот штекер предназначен. Видеосигнал проходит по каналу с желтой маркировкой, звуковой ряд передается по белому и красному, но они не являются взаимозаменяемыми;
После этого подключается антенна, приемник и телевизор включаются в сеть и выполняется настройка оборудования.

В некоторых телевизорах вместо RCA-кабеля используется соединение SCART или «гребенка». В этом случае придется воспользоваться дополнительным переходником SCART/RCA.

HDMI разъем

Предназначен для передачи сигналов в высоком качестве. При наличии в телевизоре HDMI-разъема рекомендуется использовать именно его для подключения ресивера. Очередность подключений будет та же, как и при использовании RCA. Главной особенностью данного вида подключения будет выбор самого кабеля. Рекомендуется выбирать наиболее короткий кабель, который обеспечит более точную и быструю передачу данных. К тому же, не придется решать вопрос, куда девать лишние провода.

Антенный кабель

Как подключить цифровой ресивер к очень старому телевизору, у которого из всех видов подключений предусмотрена только антенна? В этом случае приходится использовать именно такой тип подключения, только не стоит рассчитывать на хорошее качество картинки, звук тоже будет передаваться со значительным дефектом. Но в данном случае это единственно возможный вариант получения более или менее приемлемого соединения и передачи сигнала на телевизор.

В данном случае описан способ подключения ресивера к телевизору через антенный кабель. В то же время не стоит забывать, что сам ресивер необходимо подключить к антенне. Это может быть обычная комнатная антенна, кабельное или спутниковое телевиденье. Во всех трех случаях обязательно выполняется подсоединение через соответствующий разъем на приемном устройстве.

Советы по выбору ресивера

Необходимость в покупке ресивера возникает, как правило, у пожилых людей, которые не планируют обновлять домашнюю телеаппаратуру и при этом очень много времени проводят перед голубым экраном. Их критерии выбора всегда ограничиваются мнением соседки, подруги, телемастера и ценой. На самом деле критериев выбора ресивера для трансляции цифрового телевидения очень много:

Формат вещания. Несмотря на то, что все каналы передают в формате DVB-Т2 и все современные ресиверы способны воспринимать только такой сигнал, на рынке все еще можно найти более старые модели, которые работают с устаревшими технологиями, в том числе с DVB-C, DVB-S;
Дополнительные возможности, среди которых: считывание информации с флешки, запись, проигрыватель;
Поддержка различных форматов. Чем их больше, тем более универсальным будет устройство. С его помощью можно будет воспроизводить различные видео и аудиофайлы;
Простая настройка и управление ресивером, наличие инструкции и меню на русском языке.

Ресивер может понадобиться не только для старых моделей телевизоров, но и для более современных моделей, которые работают с цифровыми форматами, но их функционал сильно ограничен. Как расширить возможности приемного устройства и для чего нужен ресивер к цифровому телевизору?

Просмотр платных каналов. Далеко не все каналы находятся в свободном доступе и для их просмотра требуется специальная карта с кодировками нужного канала (или нескольких каналов). Предварительно у провайдера следует выяснить, какие именно кодировки используются и какими картами вам предстоит пользоваться. Только после этого выбирается ресивер, способный работать с выбранным типом карт. В случае если предполагается или просто существует вероятность смены провайдера, стоит рассмотреть вариант покупки ресивера с несколькими различными слотами под модули разного типа. Это позволит без проблем просматривать те каналы, которые вы захотите.

Еще одна проблема некоторых телевизоров — отсутствие необходимых разъемов, что мешает подключать их к компьютеру, смартфону, различным видеопроигрывателям. Исправить ситуацию поможет ресивер с разъемами USB, HDMI, E-Sata и другими. Необходимо лишь определить, какое оборудование и техника в дальнейшем будут подключены к телевизору. Существуют и универсальные модели, которые имеют все возможные разъемы, к такому ресиверу можно подключить самые различные устройства.

Заключение

Стремительное развитие цифровых технологий привело к тому, что ежедневно на витринах магазинов и в рекламных роликах нам предлагают все более совершенные телевизоры, способные вещать в самых различных форматах и обеспечивающие превосходное качество звука и четкое изображение. Но мало кто согласится покупать новый телевизор каждые полгода. Как же по-другому можно угнаться за современными технологиями? Достаточно всего лишь установить ресивер:

Новейшие модели без труда справляются с различными форматами, среди которых MPEG-2 и MPEG-4, а качество картинки представлено не только в HD, но и в более детальном 4К;
Несложно будет найти преобразователь сигналов, который обеспечит картинку в 3D;
Функционал ресиверов расширяется постоянно. Учитывая, что они могут работать с различным источниками сигналов, в том числе могут быть подключены к интернету или спутниковой антенне, читать флешки, получать данные через wi-fi, а также быть самостоятельным мультимедийным устройством, возможности такого преобразователя просто не ограничены. С этим устройством практически не имеет значения, какой телевизор установлен в вашем доме;
Кроме того, ресивер можно использовать и вовсе без телевизора, он подключается к ПК , смартфону, планшету, значительно расширяя функционал этой техники.

Что такое ресивер

те, кто принципиально отказался от просмотра телевизора;
кто пользуется услугами кабельных операторов;
владельцы современных телевизоров со встроенным преобразователем;
кому для просмотра всех нужных каналов достаточно интернета.

Функциональные особенности ресивера

четкий, мощный и ровный звук;
высокое качество изображения;
отсутствие помех, наводок, шума;
отсутствие абонплаты, как при использовании кабельного телевидения.

Дополнительные возможности

Как подключить ресивер: виды подключений

RCA-кабель

Для подключения RCA-кабеля необходимо выполнить действия в такой очередности:

Ресивер и телевизор обесточиваются;
Кабель подсоединяется к приставке, каждый штекер имеет свой цвет, что позволяет безошибочно определить гнездо, для которого этот штекер предназначен. Видеосигнал проходит по каналу с желтой маркировкой, звуковой ряд передается по белому и красному, но они не являются взаимозаменяемыми;
После этого подключается антенна, приемник и телевизор включаются в сеть и выполняется настройка оборудования.

HDMI разъем

Антенный кабель

Советы по выбору ресивера

Формат вещания. Несмотря на то, что все каналы передают в формате DVB-Т2 и все современные ресиверы способны воспринимать только такой сигнал, на рынке все еще можно найти более старые модели, которые работают с устаревшими технологиями, в том числе с DVB-C, DVB-S;
Дополнительные возможности, среди которых: считывание информации с флешки, запись, проигрыватель;
Поддержка различных форматов. Чем их больше, тем более универсальным будет устройство. С его помощью можно будет воспроизводить различные видео и аудиофайлы;
Простая настройка и управление ресивером, наличие инструкции и меню на русском языке.

Заключение

Новейшие модели без труда справляются с различными форматами, среди которых MPEG-2 и MPEG-4, а качество картинки представлено не только в HD, но и в более детальном 4К;
Несложно будет найти преобразователь сигналов, который обеспечит картинку в 3D;
Функционал ресиверов расширяется постоянно. Учитывая, что они могут работать с различным источниками сигналов, в том числе могут быть подключены к интернету или спутниковой антенне, читать флешки, получать данные через wi-fi, а также быть самостоятельным мультимедийным устройством, возможности такого преобразователя просто не ограничены. С этим устройством практически не имеет значения, какой телевизор установлен в вашем доме;
Кроме того, ресивер можно использовать и вовсе без телевизора, он подключается к ПК , смартфону, планшету, значительно расширяя функционал этой техники.

В данный момент рынок предлагает множество вариантов ресиверов, которые внешне и по параметрам на первый взгляд одинаковые. Главную роль тюнера, передачу и конвертирование сигнала на телевизор они выполняют одинаково. При корректной установке и настройке цифрового телевидения можно наслаждаться множеством качественных каналов. Сигнал может передаваться на антенну или приставку, в зависимости от современности модели. Как настроить ресивер и его основные принципы работы, к сожалению, знает не каждый пользователь.

Подключение цифрового телевидения к телевизору

Ресивер – это устройство, которое принимает, обрабатывает и передает информацию на телевизор.

Получать сигнал можно через:

спутниковую антенну;
обычную антенну;
через глобальный интернет.

В данной статье вы узнаете, как подключить ресивер

Подключают ресивер к ТВ напрямую. Для DVD и монитора необходимо купить дополнительные индивидуальные переходники.

Для прямого подключения требуется:

Вынуть тюнер из упаковки, снять специальную пленку. Если ее оставить, может произойти перегревание покрытия, это приведет к поломке прибора.
Телевизионный кабель следует оголить на 2 сантиметра с двух сторон. Следует осторожно и тщательно зачистить провод, не зацепив экранизирующую пленку, которая помогает передавать сигнал.
Отогните блестящую пленку и присоедините к проводам ф-разъема.
Подсоедините устройство к телевизору кабелем.
Вставить «тюльпаны» в телевизор и приставку.
Подключите антенну к телевизору. Обязательно проконтролируйте, чтобы антенну не загораживали деревья.

В данном видео вы узнаете, как настроить ресивер:

Принцип работы

Основная задача тюнера – принятие, декодирование и преображение цифрового сигнала в стандартный. Для трансляции видеосигнала, применяются технологии сжатия MPEG-2 или MPEG-4. Качество цифрового телевидения многократно превосходит аналоговое. Оборудование принимает сигнал на всей территории страны, не зависимо от окружающих условий.

Как настроить ресивер

Настройка ресивера различается в зависимости от модели. Но есть основные моменты настройки цифрового тюнера.

При включении телевизора следует выбрать нужный видео вход. Это делается с помощью пульта управления. Переключаем на TV/AV. Если модель тюнера более современная, требуется выбрать подключение через HDMI кабель.

Как настроить спутниковый цифровой ресивер?

Пошаговое выполнение следующих действий позволит настроить спутниковый ресивер, например, для установки спутникового телевидения Телекарта.

На пульте дистанционного управления ТВ приставки выбираем и нажимаем кнопку «меню».
Зайдя в «меню» выбираем удобный язык управления тюнера, это поможет более оперативно и качественно настроить и установить каналы ресивера.
В пункте, отведенном для поиска каналов, необходимо выбрать стандарт сигнала DVB-T2, это поможет избежать поиска аналоговых каналов.
Ресивер предложит выполнить автоматически или вручную настройку каналов. Следует выбрать ручную и нажать «ок».
Необходимо подождать несколько минут, для поиска всех доступны каналов.
После нахождения всех каналов, необходимо нажать «сохранить».

Самый удобный и доступный для обычного пользователя вид настройки цифрового телевидения через ТВ у себя дома.

Важно! Если при поиске каналов, их нашлось мало или нет вообще, следует выбрать ручной режим установки.

Поэтому нужно удалить все ранее найденные каналы. После того, как они будут полностью удалены, следует воспроизвести те же действия, которые выполняли для автоматической настройки, только нужно установить ручной режим управления. На экране возникнет поле, в котором необходимо задать частоту приема транслируемого цифрового телевидения вашего города. Чтобы определить частоту телевещания, можно обратиться к поставщику услуг или найти в интернете. Возможно, придется сменить диапазон поиска, что поможет начать запрос заново.

После того как каналы первого мультиплекса будут найдены, следует привести в действие поиск второго мультиплекса в ручном режиме. В результате вы сможете смотреть больше высококачественных телеканалов без помех.

Добавляем канал на тюнер

Если приставка выпущена недавно, то поиск спутника мы осуществляем с помощью транспондеров. Для добавления канала, нужно найти передатчик на спутнике.

Для просмотра передатчика необходимо:

Выбрать канал.
Определить, какой из спутников содержит необходимый телеканал.
Найти информацию в списке передатчиков о телеканалах.
Если не удалось найти канал, следует набрать в поисковую систему лингсат 4 W или 40 е и другие, и искать информацию в полях.

Важно! На отдельных спутниках ручная установка транспондера не возможна.

Сканирование передатчика на ресивере

В меню прибора, нужно зайти в настройки.
Выбираем спутниковый канал, если его нет на лингсате, следует найти инструкцию по добавлению его в список.
Выбираем транспондер дистанционным пультом управления.

На нынешних приставках сканирование каналов происходит дважды в месяц.

Автоматический режим сканирования телеканалов

В зависимости от вида тюнера, можно сделать сканирование:

Удобное и простое сканирование – автоматическое. В таком случае не следует вводить настройки транспондера, можно выбрать необходимые действия с помощью приставки. В это время установленный ресивер, без посторонних вмешательств найдет все функционирующие и доступные транспондеры.

Если телеканал не нашли – это значит, что он находится в не зоны доступа диапазона вещания или антенна настроена не корректно. Тогда на экране ничего не будет отображаться.

При отсутствии связи следует:

проверить доступность телеканала;
повторно внести данные передатчиков настройки, делая повторное сканирование спутников.

Существует автоматический и ручной способ настройки каналов

Создаем список любимых каналов с возможностью редактирования

Во время просмотра любимого телеканала маркируем и добавляем его в категорию.

Для это следует настроить ресивер:

Войти в меню приставки.
Выбрать настройку телеканалов.
Затем нажать на телевизионные каналы.

С каждым годом выходят более новые модели тюнеров, что позволяет просто и быстро внести любимую передачу в избранные программы.

Как сбросить настройки

При сбоях в роботе требуется все сбрасывать до заводских настроек. Перед тем как сбрасывать настройки приемника, специалисты советуют тщательно, ознакомится с пошаговым руководством. Это поможет не только сэкономить время, но и нервы.

Для этого нужно:

Войти в меню.
Затем настройки.
Ввести пин-код, указанный в инструкции тюнера.
Отменить заводские настройки и нажать красную кнопку подтверждая действие.

На мониторе появится предупреждение о сбросе сохраненных ранее данных. Требуется повторно подтвердить действие.

После перезагрузки тюнера, появится запрос о выборе языка. Далее следует повторить настройки.

Проверка качества сигнала

После установки необходимо проверить качество и корректность приема сигнала. На тюнере есть кнопка под названием INFO, при нажатии на нее трижды возникнет информации о качестве, номере и частоте и кодировке телеканала.

При показателе 60% можно считать, что сигнал приемлемый для просмотра программ и телепередач.

Если тюнер вмещает в себя несколько мультиплексов, требуется проверить качество работы каждого передатчика отдельно, так как сигналы подаются из разных точек.

функции ресивера для телевизора, как правильно выбрать ресивер, принцип настройки ТВ тюнера.

Большинство обладателей современных телевизоров переходят на цифровое телевидение, которое больше подходит новым моделям как по формату, так и по передаваемому качеству сигнала. Все они способны поддерживать цифровой сигнал. А вот пользователям более старых моделей приходится сталкиваться с необходимостью установки цифровой приставки. Но не все знают, какие именно функции она выполняет и как правильно её выбрать. Изучив все параметры и показатели, которыми характеризуются эти девайсы, вы сможете подобрать идеальную модель, которая подойдёт именно вам.

Содержание статьи

Что такое цифровая приставка и как она работает

Цифровая приставка или ресивер — это такое устройство, с помощью которого аналоговый сигнал, поступающий на телевизор, преобразуется в цифровой. Это позволяет наслаждаться всеми преимуществами цифрового ТВ не только на смарт-устройствах, но даже на самых ранних моделях тв-приёмников, что избавляет от необходимости дополнительных трат на приобретение современных гаджетов.

В большинстве случаев ресиверы выполняют и другие дополнительные функции, делающие эксплуатацию устройства максимально комфортной. Для того чтобы подключить приставку, не нужно иметь особых навыков. Достаточно просто задействовать несколько проводов и установить её на нужное место, например, даже на сам телевизор, если он подходящей ширины.

ВАЖНО! Обратите внимание, что функциональность и возможности девайса меняются в зависимости от производителя и определённой модели. Именно поэтому следует быть очень внимательным при выборе и проконсультироваться с продавцом перед покупкой.

Функции ресивера для телевизора

Несмотря на то что иногда возможности приставок значительно разнятся, есть один общий набор функций, который имеется практически у каждой модели. Конечно, главной функцией остаётся преобразование сигнала в цифровой из аналогового, улучшение качества изображение и получения доступа к большему количеству каналов, но есть и другие преимущества:

Наличие разъёма HDMI, с помощью которого передаётся сигнал наивысшего качества.
Возможность подключения жёсткого диска. Это пригодится, если вы не можете посмотреть программу по расписанию или просто хотите сохранить её на будущее.
Наличие браузера для выхода в интернет — таким образом вы сможете осуществлять поиск любой информации в полноценном браузере, смотреть или скачивать фильмы на большой экран и даже общаться в соц.сетях.
Возможность сжатия видео в формате MPEG-4.
Несколько USB-разъёмов, к которым можно подключить флешку, чтобы, например, просматривать фото или видео, сделанные камерой.

И это ещё не все возможные функции, которые могут быть предоставлены производителями приставок. Но выгода от приобретения ресивера очевидна.

Как правильно выбрать ресивер

Перед тем как приобретать ту или иную модель тюнера, изучите главные параметры, по которым можно выбрать подходящий вариант. Что же следует учитывать при покупке?

Есть несколько базовых характеристик:

Разрешение и тип вещания. В России существует три типа вещания, которые поддерживают приставки. Это DVB-S/DVB-S2 (спутниковое вещание). Тюнер подключается к спутниковой тарелке, DVB-C, транслирующий каналы из пакета регионального провайдера. DVB-T2 — осуществляет приём эфирного цифрового вещания. Кроме того, обратите на стандарты, поддерживаемые именно вашим телевизором. Важно, чтобы ресивер и телеприёмник были совместимы.
Формат мультимедиа. Так как приставка служит ещё и в качестве проигрывателя других медифайлов, обратите на форматы, которые она поддерживает. Конечно, лучшим выбором станет ресивер с их максимальным количеством, но если не хотите переплачивать, подумайте, какие именно форматы вы используете больше всего.
Управление. Перед покупкой убедитесь, что управление устройством будет для вас комфортным и не придётся задействовать несколько кнопок для совершения простого действия.
Интерфейс. Большинство устройств имеют стандартный интерфейс, но более дорогие модели отличаются наличием дополнительных гнёзд или другими преимуществами.
Дополнительные функции. Лучше выбрать тот вариант, функциональность которого полностью соответствует вашим потребностям. Не стоит переплачивать за ненужные функции, но не следует и отказываться от возможности, например, ставить передачу на паузу, чтобы досмотреть позже.

Принцип настройки ТВ тюнера

После подключения приставки у некоторых пользователей возникают вопросы о том, как же её настроить и получить большее количество каналов. Для этого понадобится перейти в меню настроек, выбрать страну и стандарт сигнала, а затем запустить автоматический поиск каналов. После этого начнётся поиск всех доступных каналов, которые имеются в вашем регионе.

Если количество найденных каналов слишком мало, можно попробовать ручную настройку. Для этого повторите предыдущие действия, но вместе автоматического поиска выберите ручной. Перед этим обязательно удалите найденные ранее каналы. Затем понадобится указать частоту поиска для вашего города, которую можно найти в интернете или уточнить у провайдера. После того как поиск будет завершён, сохраните данные.

ВАЖНО! Если вы не уверены, что сможете настроить и подключить ресивер правильно, лучше обратиться к профессионалам, которые быстро и качественно проведут все работы.

Теперь вы знаете, что такое цифровая приставка, для чего она нужна и как правильно выбрать подходящую модель. После подключения вы сможете наслаждаться любимыми передачами или сериалами в максимально высоком качестве, приобретя при этом много дополнительных приятных функций.

Подпишитесь на наши Социальные сети

Вопрос-Ответ

1. При включении приемника отсутствует строка тип каналов (в отличии от того, как показано на инструкциях) и в результате поиска не обнаруживается ни один канал. Цифровое ТВ в квартире есть, на одном из телевизоров встроенный приемник цифрового ТВ и на нем корректно находятся все каналы. Подскажите, что делать?

Описанная ситуация связана с особенностью организации коллективного вещания эфирного телевидения оператором или провайдером, предоставляющем такие услуги по месту Вашего проживания. Подробно о системе коллективного приема цифрового телевидения (СКПТ): http://www.rtrs.ru/tv/feedback/
Если у Вас прием эфирных цифровых каналов осуществляется на персональную эфирную антенну (комнатную или уличную), то уточнить параметры настройки для приема всех 20 каналов цифрового эфирного телевидения Вы сможете следующим образом:
1. Отправить запрос на уточнение параметров настройки и приема всех 20 каналов цифрового эфирного телевидения на официальном сайте ФГУП «РТРС»: www.rtrs.ru
2. Обратиться на единую телефонную консультационную поддержку телезрителей ФГУП «РТРС»: 8-800-220-20-02

2. У меня вышла из строя приставка. Перестала работать. Куда обратиться за ремонтом?

По вопросам гарантийного обслуживания рекомендуем обратиться в торговую организацию (к продавцу), где была приобретена Вами приставка. Подтверждением Вашего права на гарантийное обслуживание является документ (товарный чек), подтверждающий приобретение Вашей приставки.

Если по какой-то причине Вы не имеете возможности обратиться за гарантийным обслуживанием приставки к продавцу, просим Вас сообщить нам об этом, отправив запрос с нашего сайта с подробным описанием выявленной Вами неисправности в приставке. Ссылка для заполнения формы запроса: Задать вопрос

3. Почему после подключения приемного оборудования изображение черно-белое?

Одной из причин черно-белого изображения может быть установка настройках Вашего телевизора системы цветности, отличной от PAL, например, Secam или NTSC. Для установки системы цветности PAL на Вашем телевизоре, Вам необходимо в меню телевизора найти пункт управления и настройки системы цветности и выставить значение PAL или авто. Именно в этом режиме по умолчанию транслируют видеосигнал цифровые эфирные приставки торговой марки CADENA.
Также причиной черно-белого изображения, могут быть некорректно подключенные к телевизору «тюльпаны» (кабель RCA). В этом случае нужно подключить Вашу цифровую эфирный приставку CADENA через композитный вход (красный/белый — аудио, желтый — видео), если он есть, либо использовать разъемы SCART или HDMI и соответствующий кабель.

4. Подскажите, пожалуйста, где взять прошивку для приставки CADENA?

Актуальная информация о прошивках, а так же файл для скачивания, Вы сможете найти, в разделе «Полезное ПО», перейдя по ссылке: Полезное ПО. Обратите внимание, что установка не рекомендованных производителем и не представленных на сайте версий программного обеспечения, может привести к выходу из строя Вашего приемника, а так же быть основанием для отказа в гарантийном обслуживании

5. Приобрел цифровой приемник CADENA ST-203AF DVB-T2 , при просмотре фильмов с USB почему-то не всегда воспроизводится звук. Что необходимо сделать, чтобы видео воспроизводилось со звуком?

Скорее всего, видеофайл был записан с кодировкой звука в формате AC-3, т.е. с поддержкой технологии многоканального цифрового звука Dolby Digital Sound. В большинстве моделей цифровых приемников Cadena начального уровня, производителем не предусмотрена поддержка данной технологии. На данный момент приемником, в котором реализована поддержка технологии Dolby Digital Sound, является CADENA CDT-1632SBD:

подробнее о модели Вы можете ознакомиться, перейдя по ссылке: CADENA CDT-1632SBD

6. Мой приёмник марки CADENA перестал показывать часть каналов! Подскажите, пожалуйста, что необходимо сделать?

Вещанием телевизионных каналов в стандарте DVB-T2 на территории России занимается Федеральное Государственное Унитарное Предприятие Российская телевизионная и радиовещательная сеть. Данная организация периодически проводит профилактические работы по изменению параметров вещания каналов на территории РФ с целью улучшения качества вещания, что может произвести к кратковременным отключениям части или всех каналов. Таким образом, если Вы обнаружили на Вашей приставки марки Cadena, что пропала часть каналов, то рекомендуем Вам связаться с региональным представительством ФГУП «Российская телевизионная и радиовещательная сеть» для получения информации о проводимых профилактических работах и изменении параметров вещания каналов в Вашем регионе.

Если профилактические работы не проводятся, а ТВ-приставка по-прежнему не показывает все каналы, Вам необходимо обратиться в торговую организацию, где была приобретена ТВ-приставка, для получения гарантийного обслуживания. Подтверждением права на гарантийное обслуживание является документ, подтверждающий приобретение ТВ-приставки.

7. На приставке есть RF выход: IEC папа 75ОМ. Для чего он нужен? Можно ли через него подключить приставку к телевизору, не имеющего никаких входов кроме антенного?

У некоторых моделей приемников CADENA имеется разъем Ант. выход (RF-out) который позволяет передать поступивший на входной антенный разъем — Ант. вход (RF in) сигнал с телевизионной антенны без какой либо обработки на другие устройства — петлевой выход (LOOP). Данный высокочастотный телевизионный сигнал (сигнал с антенны) можно с помощью кабеля передать на антенный вход другой телевизионной приставки или на антенный вход телевизора для поиска и настройки ТВ каналов, принимаемых антенной.

8. Можно ли подключить приставку к телевизору, не имеющего никаких входов (либо неисправны) кроме антенного и смотреть цифровые телеканалы?

Можно. Для этого нужен цифровой эфирный приемник DVB-T2 со встроенным ВЧ модулятором, который можно настроить на один из частотных телевизионных каналов в ДМВ диапазоне (21-69 канал). К такому приемнику можно подключить с помощью антенного кабеля телевизор, настроить его на 21-69 канал и смотреть цифровые телеканалы, при этом управление и переключение телеканалов будет осуществляться с цифрового эфирного приемника. На сегодняшний день такая функция реализована в следующих приемниках Cadena:

9. Каков срок активации годовых Сертификатов дополнительной гарантии на приёмники CADENA?

Обращаем внимание, что срок активации Сертификатов дополнительного гарантийного обслуживания приёмников CADENA продлён до 31.12.2021г. Теперь сертификаты на 1 год можно продолжать активировать в рядовом режиме и в 2021 году.

Работа сервиса Youtube на цифровом ресивере (DVB-T2) LUMAX DV4207HD

YouTube не работает на приставке dvb-t2?

Интернет магазин ANTENNA123.RU поможет вам настроить цифровую приставку для просмотра YouTube или как настроить ютуб на цифровой приставке.

dvb-t2 приставка не работает youtube

Будем настраивать тв приставку где не работает ютуб — Ресивер эфирный HD (DVB-T2) LUMAX DV4207HD

Первым делом, убедитесь в том, что цифровая приставка подключена к вашей сети WiFi.

Меню – Система – Настройка сети — Настройка сети

– Смотрим статус, должно быть написано «Соединено»

Выходим на главное меню, нажимая на ПДУ кнопку EXIT

Проверяем работу встроенного плагина YouTube

Меню — USB — Интернет – YouTube

Если у вас YouTube запустился, подгрузил видео и стало воспроизводить, значит вам повезло и вам не надо читать дальше. Вы можете наслаждаться просмотром видео и ознакомится с огромным выбором моделей цифровых приставок в нашем интернет магазине ANTENNA123.RU

Если вы увидели такую картину: Ошибка обновления, No results! и т.д.

Не огорчайтесь, сейчас мы это вместе, поправим.

Необходимо выяснить какая версия ПО установлена в цифровой приставке.

Меню- Система – Информация

Нас интересует Версия ПО и дата

Видим, что дата ПО не совсем свежая. Как правило, разработчики ПО для цифровых приставок, стараются чаще обновлять и исправлять недочеты в ПО, такие как нерабочий YouTube.

Так как мы настраиваем Ресивер эфирный HD (DVB-T2) LUMAX DV4207HD, заходим на сайт производителя Lumax и в разделе Поддержка – Обновление ПО — находим обновление для своей приставки и загружаем на компьютер.

Скачали? Молодцы!

Будем готовиться к обновлению ПО на цифровой приставке LUMAX DV4207HD.

Находим на компьютере скачанный файл.

Как видим, данный файл запакован в ZIP архив, нам надо его распаковать в заранее подготовленную чистую USB флешку. Вставляем USB флешку в свободный USB порт компьютера и нажимаем на скачанное обновление, распаковываем файл на флешку.

На флешке появится файл с разрешением bin. Это и есть то самое ПО.

Обозначение R532 –это версия ПО. Как мы помним, у нас на приставке версия R437, соответственно она более старая. Значит, мы на верном пути.

Продолжаем!

Берем USB флешку и подключаем её в USB гнездо нашей приставки.

С помощью ПДУ, заходим в пункт «Обновление ПО»

Система — Обновление ПО — Обновление по USB

Далее, нужно указать путь к файлу – нажимаем ОК

Видим USB флешку – нажимаем ОК

Видим наше ПО на флешке – нажимаем ОК

Приставка готова к принятию обновления

Осталось нажать на ОК и цифровая приставка DVB-T2 начнет обновляться

ОК !!!

…и пошел процесс обновления.

ВНИМАНИЕ!!! Не отключайте приставку от сети во время обновления!

Это очень важно!

Просто наслаждайтесь процессом обновления.

После выполнения обновления ПО, приставка автоматически перезагрузится и поприветствует вас экраном начальной загрузки.

Всё! Вам удалось обновить ПО в Ресивере эфирный HD (DVB-T2) LUMAX DV4207HD

Проверяем какая версия ПО установлена в цифровую приставку.

Меню- Система – Информация

Мы видим, что версия ПО соответствует той, которую мы установили на приставку.

Убедимся в том, что цифровая приставка подключена к вашей сети WiFi.

Меню – Система – Настройки сети — Настройки сети

– Смотрим статус, должно быть написано «Соединено»

Проверяем работу YouTube.

Меню — USB — Интернет – YouTube

Ждем 10 сек! Видим, что видео загрузилось.

Поздравляю! Вы победили YouTube!!!

Если в будущем у вас возникнет проблема с неработающим YouTube. Делаем так:

Находясь в YouTube – на ПДУ нажимаем на красную кнопку.

Попадаем в настройки YouTube.

В строке «Источник ключа API» выбираем «Сервер»

Нажимаем ОК

YouTube обновит API ключи и вы сможете продолжить наслаждаться просмотром своих любимых видео роликов.

Приятного просмотра!

Ознакомиться с лучшими ценами в России на цифровые приставки для просмотра бесплатного цифрового телевидения вы сможете, в интернет магазине ANTENNA123.RU

Цифровое телевидение ИНСТРУКЦИЯ! Как отремонтировать ресивер. Читать всем, у кого проблемы с ресивером DVB-T2!

ИНСТРУКЦИЯ! Как отремонтировать ресивер. Читать всем, у кого проблемы с ресивером DVB-T2! — именно так называется главная тема в Обсуждениях в специализированной группе ВКонтакте:
Ремонт эфирных цифровых ресиверов DVB-T2 — vk.com/remontdvbt2.

Здесь попробую представить её немного расширенный вариант с типовыми частями схем и фото.

Если приставка ещё на гарантии — отнесите её продавцу, не пытайтесь заниматься ремонтом.

У некоторых марок — гарантия до 2 лет. Ну конечно, прежде чем нести с чеком и в полной комплектации, стоит сначала прочитать все случаи, на которые гарантия НЕ распространяется.

Как и в Группе, данная расширенная ИНСТРУКЦИЯ также предназначена в первую очередь для специалистов и для тех, кто имеет хотя бы навыки мелкого ремонта бытовой электроники.

Если всё прочли и многое осталось непонятно — лучше обратиться в ближайший ремонт или хотя бы к знакомому, для которого данный текст будет более понятен.

Замечу, что ремонт приставок зачастую экономически нецелесообразен, т.к. стоимость новой приставки в настоящее время — от 750 р, например, в Ситилинк или DNS Технопоинт.

И как упоминалось ранее в Обзоре возвратных ресиверов DVB-T2 некоторые приставки можно приобрести ещё дешевле.

Сразу скажу, что не ищите в Интернете схем вашей приставки. В лучшем случае после тщательного поиска найдете в открытом доступе лишь несколько схем от приставок 3-5 летней давности.

Но конкретные схемы в подавляющем числе случаев и не нужны. А в тех случаях, когда действительно без схемы никак не обойтись, то скорей всего ремонт уже экономически нецелесообразен.

Ремонт конкретной приставки делается по образу и подобию других аналогичных приставок. Потому что по большому счёту — все они одинаковы.

Многое можно почерпнуть на форумах различных спутниковых ресиверов, тем более что приставки проще.

СОДЕРЖАНИЕ

РЕСИВЕР НЕ ВКЛЮЧАЕТСЯ
+5 В — ЕСТЬ, НО — РЕСИВЕР НЕ ЗАПУСКАЕТСЯ
РЕСИВЕР ПЕРЕЗАГРУЖАЕТСЯ ПРИ ПОПЫТКЕ ПОИСКА КАНАЛОВ ИЛИ УСТАНОВКИ В НЕГО USB-НАКОПИТЕЛЯ
ЗАВИСАНИЯ ПРИ ЗАГРУЗКЕ, ЦИКЛИЧЕСКАЯ ПЕРЕЗАГРУЗКА ПО КРУГУ, НАДПИСЬ «ASH»
НЕ ЛОВИТ КАНАЛЫ
ЧЁРНО-БЕЛОЕ ИЗОБРАЖЕНИЕ — НЕТ ЦВЕТА
ПРЫГАЕТ И ДЕРГАЕТСЯ ИЗОБРАЖЕНИЕ, ИСКАЖАЕТСЯ ЦВЕТ
НЕТ ВИДЕО/ЗВУКА — ЧЕРЕЗ АНАЛОГОВЫЙ ВЫХОД, А ЧЕРЕЗ HDMI ЕСТЬ
НЕТ ЗВУКА У ФИЛЬМОВ С ФЛЕШКИ
РЕСИВЕР НЕ ЗАГРУЖАЕТСЯ ДО КОНЦА, НЕКОНТАКТ ОПЕРАТИВНОЙ ПАМЯТИ
С ЦИФРОВЫМ ИНДИКАТОРОМ: НЕ РАБОТАЮТ КНОПКИ НА ПАНЕЛИ, КАНАЛЫ САМИ ПЕРЕКЛЮЧАЮТСЯ
НЕ РАБОТАЕТ ПУЛЬТ
ПУЛЬТОМ ПРИХОДИТСЯ ПРИЦЕЛИВАТЬСЯ
РАЗДРАЖАЕТ ПИСК-СВИСТ, НО ВСЁ РАБОТАЕТ НОРМАЛЬНО
РЕСИВЕР ОТКЛЮЧАЕТСЯ САМ СОБОЙ
ПРИ ПОПЫТКЕ ОБНОВИТЬ ПРОШИВКУ С ЭФИРА (OAD/OTA UPGRADE) ЗАВИСАЕТ
ANTENNA SHORT, WARNING! LNB SHORT, ПЕРЕГРУЗКА АНТЕННЫ, ANTENNA OVERLOAD
USB
ПОИСК/ЗАМЕНА НЕИСПРАВНЫХ КОНДЕНСАТОРОВ
ПОИСК НЕИСПРАВНОСТИ, СВЯЗАННОЙ С ПРОГРЕВОМ
ТЕМПЕРАТУРНЫЕ РЕЖИМЫ
UART — TX, RX, GND
ЧТО НУЖНО СМОТРЕТЬ ОСЦИЛЛОГРАФОМ
СТРУКТУРА USB-ПРОШИВКИ (ДАМПА) ПРИСТАВОК НА MSTAR
СТРУКТУРА USB-ПРОШИВКИ (ДАМПА) ПРИСТАВОК НА NOVATEK
ПЕРЕЧЕНЬ ТЮНЕРОВ, ДЕМОДУЛЯТОРОВ, ПРОЦЕССОРОВ
ВЧ-МОДУЛЯТОР (RF-MODULATOR)
ДОКУМЕНТАЦИЯ И ПОЛЕЗНЫЕ ССЫЛКИ

Не пытайтесь сразу же переходить к другим пунктам, не проверив предыдущие. Перед большинством пунктов сначала требуется проверка 1 и 2 пункта.

Конечно, например, для 9. НЕТ ЗВУКА У ФИЛЬМОВ С ФЛЕШКИ — можно сразу же перейти к решению.

А для пунктов 6, 7, 8 (ВИДЕО/ЗВУК) сначала проверить — с другим телевизором.

1. РЕСИВЕР НЕ ВКЛЮЧАЕТСЯ, светодиод мигает или тускло горит или совсем не горит, иногда может быть слышен писк-свист импульсного трансформатора в блоке питания.

Отключив из розетки, подаем +5 В с внешнего источника питания (с выходным током не менее 1.5 А) на выходной конденсатор БП, соблюдая полярность:

И смотрим, запускается ли ресивер? Если да — то ремонтируем БП.

Наиболее часто требует замены именно выходной конденсатор БП (обведен красным), ставим новый 1000 мкФ 16 В.

Подробнее в ПОИСК/ЗАМЕНА НЕИСПРАВНЫХ КОНДЕНСАТОРОВ.

Видеоролик — На блоке питание ресивера DVB-T2 низкое напряжение 1,5-2,5 вольта.

Импульсные блоки питания приставок ничем не отличаются от любых других импульсных блоков питания маломощной бытовой аппаратуры. Поэтому методика ремонта точно такая же:

Последовательность диагностики неисправности:
Сгорел предохранитель. Чего сгорел, почему сгорел непонятно.
Меняем на новый и подключаем в разрыв лампу ватт 20-30.
Если блок питания целый лампа будет тускло гореть, а ресивер работать.
Если лампа горит полностью, значит есть в цепи косяк — пробой.
Зачем 💡 лампа? Чтобы не стрельнуло в 👁 глаз хрень какая-нибудь. И не погорели другие живые детали.

И более развернуто:

Проверяем предохранитель, диодный мост. Меняем входной конденсатор на 400V и микросхему ШИМ. Проверяем оптрон и TL431. Если не знаем как, тупо меняем. Так же меняем выходной кондёр БП. Далее первое включение ресивера делаем последовательно с лампой накаливания на 100 Вт (это защитит микросхему ШИМ от повторного разрыва, если не всё нашли). Измеряем выходные 5V БП. Если нормально, выключаем ресивер, отключаем лампу, включаем и радуемся.

Таблица по опознанию и подбору аналогов микросхем БП

Видеоролик — Ремонт блока питания после перепада напряжения в сети 220В.

Видеоролик — Интересное видео про ремонт ресивера DVB-T2, замена коденсатора 22 мкф на 400В, замена ИК датчика.

Иногда рядом с входным конденсатором и на расположенных рядом деталях можно увидеть нечто, но это не вытекший из конденсатора электролит, а просто клей:

Примеры схем:

SW2604

TNY176DG

с дополнительными +12В (как правило, для SCART):

PN8106

VIPer22AL

Dh421

В последние годы всё чаще стали появляться ШИМ, не требующие обмотки питания. Например, YD723A — это аналог DK1203. А также чуть более мощная DK112. Типовая схема включения DK1203 на +12В 1А:

И аналогичная DK1203 (12W) чуть более мощная DK3113 (15W) — схема и все номиналы те же.

Однако, если заменой выходного конденсатора 1000 мкФ 16 В ремонт не ограничился, то зачастую разбираться с ремонтом внутреннего БП просто нерационально ни по времени, ни по затратам, т.к. вылетает не только диодный мост, входной конденсатор и ШИМ, но еще и обвязка подгорает.
А в тяжелых случаях может быть и проблема с импульсным трансформатором.

Поэтому гораздо проще и рациональнее как было при проверке в самом начале — просто подключить подходящий внешний блок питания к выходному конденсатору и продолжать эксплуатировать дальше.

Подключить + внешнего блока питания можно и непосредственно к выводу диода (или одного из параллельных диодов):

неслучайно они запаяны катодом вверх, т.к. на заводе так удобнее контролировать напряжение +5В на выходном конденсаторе.

А в следующий раз после очередного скачка напряжения в сети пользователь при желании может и сам поменять сгоревший внешний сетевой адаптер на другой аналогичный.

Например, стоимость БП +5В 1.3А — 150 р., а БП +5В 2А — 250 р.

или любой другой подходящий.

У приставок с внешним БП — более высокая степень ремонтопригодности, потому что человек может сам заменить сгоревший БП на аналог. Особенно, в летний период на дачах, когда напряжение скачет или после грозы.

Хотя конечно иногда встречается и обратная сторона такой легкой замены, когда не посмотрев внимательно, меняют не на +5В, а на любой адаптер (+12В, +9В, +10В и др.), и в результате конечно всё выгорает.

Т.е. внутренний БП — это еще и своего рода «защита от дурака», не позволяющая втыкать в приставку первое, что попало под руку.

Однако, даже несмотря на это, всё равно внешний адаптер — быстрое и экономичное решение проблемы основного питания. Неслучайно ведь у большинства маломощной бытовой аппаратуры — внешние адаптеры питания.

Но в любом случае, для продления срока службы и внешних, и внутренних БП желательно хотя бы на ночь отключать их из розетки. А не просто оставляя в дежурном режиме.
Причем это касается любой бытовой аппаратуры.

Потребление современной приставки на процессоре MStar MSD7T01 составляет около 580 мА (с питанием подключенной активной антенны). Приставки на MStar MSD7816 потребляют до 900 мА (также с учетом подключенной активной антенны).

Т.е., если не пользоваться USB (до 500 мА), для MSD7T01 хватит БП +5В от 0.6А, а для MSD7816 — от 1А.

Наименьшее потребление при приеме PLP2 (Россия 24), т.к. субпоток самый минимальный — 3.3 Мбит/с:

а наибольшее — при приеме 2 мультиплекса, т.к. принимается сразу весь поток целиком — 33 Мбит/с.

Впрочем разница при этом несущественна — до 50 мА. Хотя с полудохлым БП иногда и такой разницы бывает достаточно, чтобы показывала только Россия 24, а остальные — уже нет.

↑ СОДЕРЖАНИЕ ↑

2. +5 В — ЕСТЬ, НО — РЕСИВЕР НЕ ЗАПУСКАЕТСЯ — проверяем вторичные преобразователи питания DC/DC (маленькие микросхемы «пятиножки» рядом с ферритовыми дросселями):

меряем на дросселях +3.3 В, +1.8 В, +1.2 В (+1.15 В).

Для процессора Novatek NT78316M нужно +2.5 В и +1 В.
А в последних Novatek NT78306/78336 убрали +2.5 В.

Ну а в каких-то редких процессорах — могут быть ещё и свои.

Если оперативная память не DDR2 — +1.8 В, а DDR3 — +1.5 В. Но чаще всё же используют обычную DDR2.

Например, интегрированная в процессоры Novatek NT78316M, MStar MSD7T01, ALi M3821P NationalChip GX3235S/GX6605S и Sunplus 1509A память 64 Мбайта — обычная DDR2 (+1.8 В).

Строго говоря, например, у MStar MSD7816 номинальное напряжение ядра — +1.26 В.
Допустимые напряжения питания:

Напряжение	Min	Max
3.3V	3.14	3.46
1.8V (DDR2)	1.70	1.90
1.5V (DDR3)	1.42	1.58
1.26V	1.20	1.32

А, к примеру, у MSD7T01 номинальное напряжение ядра — +1.14 В.

При отсутствии какого-либо из напряжений — заменяем микросхему DC/DC. Однако, после замены, не забыть про конденсаторы вокруг — ПОИСК/ЗАМЕНА НЕИСПРАВНЫХ КОНДЕНСАТОРОВ.

Конечно же, можно встретить и 6-ножки DC/DC (причем у некоторых из них 5 ножка не используется — NC — Not Connected).

Бывают и многоножечные DC/DC-преобразователи, чаще всего 8-ножки:

Обращаю внимание, что все эти DC/DC-преобразователи — управляемые. И если на управляющем входе ENable (как правило, 1 контакт) не будет высокого уровня, то и на выходе преобразователя напряжения не будет.

Соотношение сопротивлений резистивного делителя:

или по-другому:

R2 = ((Vout − 0.6V) x R1) / 0.6V

Соотношение сопротивлений для типовых напряжений:

Vout	R1	R2
1.15V	120K	110K
1.2V	150K	150K
1.5V	160K	240K
1.8V	150K	300K
2.5V	150K	470K
3.3V	150K	680K

Конечно же, важно именно соотношение сопротивлений, а не строго указанные выше значения.
И если есть другие резисторы, то можно рассчитать свои пары для делителя.

Ну и, естественно, проверить напряжения и на соответствующих линейных стабилизаторах LDO — +3.3 В, +1.8 В, +1.2 В, +2.5 В и +1 В (у Novatek):

Как правило, линейные стабилизаторы питают сравнительно маломощных потребителей и с LDO проблем обычно не возникает.

Замеры напряжения делают на дальней от микросхемы ножке дросселя:

а если плохо видно, то на обоих ножках дросселя: при нормальной работе — где напряжение выше — там выход на нагрузку.

У линейных стабилизаторов — просто к среднему выводу:

Иногда контрольные точки даже специально выделены для удобства первичной диагностики:

А в некоторых редких приставках все эти ключевые напряжения отмечены прям на самой плате:

Ну а идеал для диагностики — плата последнего Globo GL30-N3 (на MStar и с внешним БП):

Т.к. указаны не только все напряжения, но и подписано функциональное предназначение.

+3.3 В
+1.8 В
+1.2 В (+1.15 В)
+2.5 В и +1 В (у Novatek)

Если на выходе дросселя одно из выше перечисленных напряжений явно занижено, то можно дополнительно проверить на КЗ в нагрузке (конечно отключив приставку из розетки).

При необходимости — выпаять DC/DC и измерить сопротивление нагрузки еще раз. Если явное КЗ, то можно еще попробовать прогреть чипсет. И если КЗ не изменяется, то либо в мусорку, либо заменить с донора (при наличии всего необходимого инструмента и опыта), но чаще — в мусорку, потому что просто экономически нецелесообразно. «В мусорку» конечно не буквально, а отложить на будущее в качестве донора.

Видеоролик — Замена «пятиножки». Ремонт ресивера DVB-T2.

Видеоролик — Не включается ресивер DVB-T2, короткое замыкание в цепи 5 вольт.

Вообще, структура цепей питания стандартная — древовидная и начинается от источника +5В:

Пример типовой схемы питания MStar MSD7T01:

Примеры схем питания DC/DC для ядра процессора +1.2В (+1.15В):

для оперативной памяти DDR2 и других потребителей +1.8В:

а если оперативная память DDR3, то +1.5В:

для разного +3.3В:

Ну и конечно линейный стабилизатор LDO также +3.3В (или на любое другое из необходимых):

Как видно в качестве DC/DC чаще всего применяются из серии SY80xx в зависимости от необходимого тока нагрузки:

SY8008A — 0.6A (AAxyz / BIxyz SOT23-5)
SY8008B — 1.0A (ABxyz / BGxyz SOT23-5) — PAM2312
SY8008C — 1.2A (ACxyz SOT23-5)
SY8009A — 1.5A (ADxyz SOT23-5)
SY8009B — 2.0A (CUxyz / ASxyz SOT23-6, но 5 ножка не используется — NC (Not Connected))
SY8088 — 1.0A (LDxyz SOT23-5)
SY8089/A — 2.0A (JXxyz / KVxyz SOT23-5)
SY8120B/B1 — 2.0A (NBxyz / WBxyz SOT23-6) — STI3470 (S47xyz SOT23-6)

и другие аналогичные:

APS1086 — 0.6A (h2xy ADJ / h3xy 1.2V / h4xy 1.5V / h5xy 1.8V SOT23-5)
APS2406 — 0.8A (h2xy ADJ / h3xy 1.2V / h4xy 1.5V / h5xy 1.8V SOT23-5)
APS2408 — 0.8A (A1xy / S12xyp SOT23-5)
APS2415 — 1.5A (S10xyp SOT23-5)
APS2420 — 2.0A (S15xyp SOT23-6)

TD6811 — 1.2A
TD6814 — 1.2A
TD6817 — 2A

AP3410 — 1.2A (GHW SOT23-5)
MT3410L — 1.3A (AS11Dw SOT23-5)
MT3410 — 1.5A (AS15Dw SOT23-5)
JZ8410 — 1.3A (AS11D SOT23-5)

BL8024 — 1.0A (GGyw SOT23-5)

NCP1529 — 1.0A (DXJayw SOT23-5)

LPW5210 — 1.5A (LPS SOT23-5)

FP6381A — 1.2A (FA2xyp SOT23-5, FC4xyp SOT23-6, FF5xyp (TSOT23-5)

TX9408 — 3A (082SY SOT23-5)

SSY1920, MT2482, MP2305, FR9886 — 2.0A (SOP-8)

Как правило, значимыми в маркировке являются только первые 2-3 символа (остальное — дата/корпус).

Информация по поиску «многоножек»:

DC/DC преобразователи в корпусе SOT23-5, SOT25 (SC-74A)

DC/DC преобразователи в корпусе SOT23-6

Таблица по опознанию и подбору аналогов микросхем БП DC/DC

Естественно, подбирая аналог, на всякий случай проверять цоколевку и параметры резистивного делителя.

Все эти «блохи» можно заказать на AliExpress или взять с донора.
В магазинах «Чип и Дип» можно взять, например, упомянутый выше NCP1529.

Заменять питание от сгоревшего DC/DC-преобразователя — на обычный линейный стабилизатор нерационально, т.к. придется приделывать хороший радиатор, и от него к тому же ещё идёт и лишнее тепло, чему другие детали конечно же не обрадуются. А если уж на что и менять, то на готовый DC/DC-преобразователь с регулируемым выходным напряжением, например, модуль Mini 360 DC-DC:

микросхемы в нём могут быть различные, ну и конечно, обратить внимание на ток.

Ну а в самых тяжелых случаях, когда формально — «все напряжения в норме», но всё равно нормально не работает, сможет помочь уже только осциллограф. Например, возбуждение линейного стабилизатора:

когда формально на его выходе чётко +3.300 В постоянки, а реально — там еще и 1 В переменки.
Причем входное питающее его напряжение чистое.

И в качестве примера еще приведу заводской уровень пульсаций шасси KLF7T01608120WF (как видно из обозначения: процессор MStar MSD7T01, тюнер MaxLinear MxL608).
На таком шасси выпускались, к примеру, Lumax DVT2-41103HD и Digifors HD75.

Условия теста	Требования	Измерения
5V, воспроизведение h364, 1080P HD-видео при измерении входного напряжения питания	VCC=5.1V~5.3V, Vpp≦100MV, Imax≧2A	5.25V 100MV
3.3V напряжение, воспроизведение h364, 1080P HD-видео измерение основного чипа 3V3 напряжение конденсатора по плате	VCC=3.2V~3.4V, Vpp≦100MV	3.3V 72MV
1.8V напряжение, воспроизведение h364, 1080P HD-видео измерение основного чипа 1V8 напряжение конденсатора по плате	VCC=1.7V~1.9V, Vpp≦100MV	1.8V 66MV
1.15V напряжение, воспроизведение h364, 1080P HD-видео измерение основного чипа 1V15 напряжение конденсатора по плате	VCC=1.15V~1.21V, Vpp≦100MV	1.15V 78MV

↑ СОДЕРЖАНИЕ ↑

3. РЕСИВЕР ПЕРЕЗАГРУЖАЕТСЯ ПРИ ПОПЫТКЕ ПОИСКА КАНАЛОВ ИЛИ УСТАНОВКИ В НЕГО USB-НАКОПИТЕЛЯ — вероятнее всего, дело во вторичных преобразователях DC/DC «пятиножках» и качестве их обвязки, желателен хороший вольтметр и осциллограф.

Ну и как всегда проверить — ПОИСК/ЗАМЕНА НЕИСПРАВНЫХ КОНДЕНСАТОРОВ.

↑ СОДЕРЖАНИЕ ↑

4. ЗАВИСАНИЯ ПРИ ЗАГРУЗКЕ, ЦИКЛИЧЕСКАЯ ПЕРЕЗАГРУЗКА ПО КРУГУ, НАДПИСЬ «ASH» (у ресиверов на ALi) при обязательной проверки наличия напряжений на всех стабилизаторах — слетела прошивка — прошиваем микросхему SPI Flash памяти 25Q32 (4МБ):

Видеоролик — Замена флеш памяти на ресивере DVB-T2. Программатор.

Видеоролик — замена флеш памяти.

Видеоролик — Ремонт ресивера.

А если просто ошиблись прошивкой: ресивер загрузился, но пульт не реагирует, то можно воспользоваться одним из методов из статьи Восстановление приставки на MStar после неудачной прошивки.

Например, приобрести за 130 р. универсальный пульт, описанный в Обзоре обучаемого пульта Huayu DVB-T2+TV version 2017 для приставок, и с его помощью вернуть себе управление и прошить родную прошивку.

Хотя конечно можно оставить и чужую прошивку, если с ней всё нормально работает.

К тому же с этим пультом появиться возможность обучения от старого пульта телевизора, а в дальнейшем пользоваться уже только одним пультом, а не двумя:

И также напомню, что подключившись к контактам TX/RX UART процессора MStar можно прошить через консоль, вставив флешку с обычной USB-прошивкой и дав 4 команды:

« MStar »# setenv usb_upgrade 1
« MStar »# setenv usb_upgrade_path usb_upgrade_all_flash.bin
« MStar »# saveenv
« MStar »# reset

где usb_upgrade_all_flash.bin — имя USB-прошивки (но может быть любое).

Варианты восстановления для других процессоров описаны в соответствующих статьях:

Восстановление приставки на Novatek после неудачной прошивки

Восстановление приставки на Sunplus SPHE после неудачной прошивки

Восстановление приставки на ALi после неудачной прошивки

В качестве программатора можно использовать Ch441A (и еще здесь обзор), потому что это не только SPI-программатор, но еще и USB конвертер RS-232 <> TTL, что позволит подключаться к UART процессоров.
Стоимость на AliExpress — от 150 р.

Если нет особой необходимости время от времени что-то перепрошивать, то можно воспользоваться SPIPGM на 4 резисторах по 150 Ом:

подключаемый к LPT-порту. И к нему небольшая программа SPIPGM, работающая под всевозможными DOS/Win9x/NT/2k/XP/Vista/7/8/Linux32/64 (не поддерживает 64-разрядные версии Windows, придется загрузиться с какого-нибудь Live USB или, например, FreeDOS).
При подключении к LPT-порту провода должны быть максимально короткими, например, около 5 см.
Запитать выпаянную флеш лучше от самой приставки — тех же контактов, где стояла флеш. Или же от отдельного стабилизированного источника +3.3В.

Ну а если у компьютера нет LPT-порта, то только USB-варианты, и один из самых доступных Ch441A.

Конечно, можно попытаться и не выпаивая флеш-память, через прищепку-адаптер, но помимо её стоимости от 200 р, появляются свои нюансы: надо как-то решать вопрос с питанием флеши на плате, ведь не только она подключена к +3.3В, а программатор лишнюю нагрузку не потянет, поэтому для надежности программирования флеш чаще всего приходится всё-таки выпаивать.
Ну а если всё-таки с прищепкой, то для начала активировать RESET процессора, чтоб не мешал обмену.

Ошибка ASH у приставок на ALi

ASH — это неспособность проца прочитать содержимое флеш правильно, т.е. возможно дамп не его или корявый, часто бывает что при считывании появляются ошибки 1 байт изменится и всё — ASH на дисплее, измененная контрольная сумма. Несвязка проца с флешью может быть из-за изменений сопротивлений или обрывов в шине, и наконец флеш может спокойно прошиться через COM или JTAG, но потом после рестарта ресивера, потерять некоторые данные — опять же ASH.

Т.е. ошибка ASH в ресиверах на процессорах ALi не во всех случаях означает битую прошивку или неисправность флеш-памяти, т.к. иногда встречаются и другие причины появления ASH:

была залита чужая прошивка.
непропай или неисправна оперативная память.
проблемы с питанием.

Но начать конечно же с прошивания или же замены флеш-памяти на новую.

Разыскивая свою прошивку, в первую очередь, сделайте запрос на сайте производителя, указав полный серийный номер своей модели. Многие из них специально не выкладывают прошивки в открытый доступ, потому что пользователи, не разобравшись, прошивают не глядя, а потом мучаются с восстановлением.

Например, у модели Tesler DSR-320 — аж 13 вариантов прошивок — в зависимости от серийного номера.

Для тех, кто ищет дампы цифровых приставок:

remont-aud.net: Цифровые ресиверы — Прошивки (потребуется серьёзная регистрация)

monitor.espec.ws: Цифровые приставки DVB-C DVB-T DVB-T2 & others

monitor.net.ru: прошивки эфирных DVB-T2 ресиверов [1]

www.d43d.ru: SAT — Ремонт TV по-русски/форум

televid-sib.ru: DVB-T2 приставки

Ремонт эфирных цифровых ресиверов DVB-T2: Документы

DVBpro.ru: Прошивки

При поиске просто в Интернете надо помнить, что существуют и множество фейковых (фальшивых) сайтов с фейковыми «Форумами», где якобы «пользователи» спрашивают о прошивке, а другие фальшивые «пользователи» предлагают ссылку, требующую Номер телефона.
Причем псевдопользователи «отвечают» другим таким же, что это — просто защита от ботов. Ну и все — хвалят, что «всё получилось, всё скачалось, всё хорошо, всё заработало. Качайте!» А если у кого-то якобы «не получается скачать», то предлагается якобы «решение» и «всё нормально, качай!»

На таких сайтах, например, невозможно зарегистрироваться — это просто обманка, своими сообщениями похожая на реальный форум.

И конечно на таких фишинговых сайтах никаких прошивок нет. Зато есть ссылки якобы на «прошивки» и на якобы «утилиты для прошивки». Причем технически написано от балды: обновление прошивки для обычной приставки DVB-T2 описывается также, как восстановление прошивки смартфона на Android.

В общем, прежде чем скачивать — прогуляйтесь по разделам и темам «форума», чтобы понять — это реальный форум или красиво оформленная ловушка.

Ну и, безусловно, это касается не только прошивок к приставкам, но и вообще — к любой аппаратуре.

Как уже упоминалось выше, при наличии универсального пульта можно попытаться прошить и другой подходящей прошивкой (если своей так и не нашли), ориентируясь по полному названию шасси.

Например, шасси JN-STB-7816+1236-V2 используется в D-Color DC1010HD / D-Color DC1001HD / Electronics EL2103HD / GAL RS-1010L-T/T2 / GoldStar GS8833HD / Kaskad VA2102HD, VA2103HD / TVjet RE820HDT2 / TVK 3103.

Как правило, первые символы в названии шасси показывают реального OEM-производителя приставки, например:

ABL — Shenzhen ABLEE Electronic Co.,Ltd
JN — Shenzhen Junuo Electronics Co., Ltd
KLF — Shenzhen KALIF Electronic Co.,Ltd
DZ — Shenzhen Dongzhoujun Technology Co., Ltd (своя торговая марка V-made)
HL — Hengli Digital Industrial Co., Ltd
GT — Grandsat Technology Co., Ltd (своя торговая марка G-SAT)
YJ — YaoJin Technology (Shenzhen) Co., Ltd
PT — Shenzhen Pante Electronics Technology Co., Ltd (своя торговая марка Pantesat)
GTR — Gospell Digital Technology Co.,Ltd, а буквы TR — Terrestrial Receiver (для приема наземного вещания).

↑ СОДЕРЖАНИЕ ↑

5. НЕ ЛОВИТ КАНАЛЫ — НЕ НАДО МЕНЯТЬ ПРОШИВКУ, в этом случае можно получить лишние проблемы на свою голову, без опыта это часто приводит к программатору. Подробности ниже.

ПРЕДВАРИТЕЛЬНО УБЕДИВШИСЬ В ИСПРАВНОСТИ АНТЕННЫ, делаем сброс настроек до заводских, Ручной поиск — выбрать номер канала своей вышки и оценить шкалу Качество:

Не забывая, что в рабочие дни может быть и Профилактика (выбрать свой регион) или какие-либо другие работы в рабочее время — уточнить в своём ЦКП.

А для надежности лучше еще проверить — с другой антенной в другом месте.

В некоторых случаях бывает просто частично отвалилось антенное гнездо или вообще немного болтается — нет надёжной земли, неконтакт, поэтому аккуратно пропаиваем корпус гнезда по окружности:

Использовать мощный паяльник, чтоб всё было быстро и детали не перегрелись.
И следить за тем, чтобы после пайки крышку блока тюнера можно было нормально закрыть.

Бывает и центральный контакт уже раздолбан постоянными перетыканиями антенны — аккуратно утконосами или пинцетом слегка его сжать, но не до конца.

Ну и начнем с легкого варианта — подключена комнатная антенна (но не наружная антенна после грозы).
Тогда заменяем кварцевый резонатор в тюнере (при его наличии в блоке тюнера).

Напомню, что кварц не любит резких сотрясений и ударов, например, уронили приставку на пол.

Видеоролик — Замена кварца в тюнере. Проблема — нестабильный сигнал в ресивере DVB-T2.

В ресиверах на процессоре MStar MSD7T01 кварц в тюнере может и отсутствовать:

поэтому при нестабильном сигнале или при его отсутствие пробовать заменить кварц возле процессора 24 МГц.
Так же отсутствие сигнала может быть при завышенном напряжении стабилизатора +3.3 В.

После запайки нового кварца — обязательно дождаться его охлаждения и только затем снова пробовать Поиск.

Раньше кварц ставился — на каждую микросхему, но сейчас всё чаще применяется Crystal sharing или другими словами Single crystal application, т.е. один кварц обслуживает и несколько соседних микросхем.

Поэтому от него будет зависеть многое.

Но замечу, что в отличие от MStar, в приставках на ALi, Novatek, Sunplus обязательно использование отдельного кварца для тюнера, т.к. перечисленные процессоры имеют частоту 27 МГц, т.е. не смогут поделиться ею с тюнером.

Ну а если антенна наружная и, к сожалению, как это часто у нас бывает — не имеющая заземления и молниеотвода, то такое может произойти после очередной грозы или же и без грозы — помимо молний, грозовые облака могут вызывать на изолированных металлических предметах опасные электрические потенциалы из-за электростатической индукции.

Незаземленная антенна — это как раз типичный пример такого изолированного металлического предмета.

Но статическое электричество ⚡ может накапливаться и внутри дома, особенно при сухом воздухе:

линолеум и пластик, ковровые изделия, синтетическая одежда, резиновая обувь, железобетонные стены.

Ну а главным источником статики для приставки безусловно является обычный кинескопный телевизор — ведь на втором аноде высоковольтное напряжение вплоть до 31 кВ. А некоторые еще и сами размещают приставку на телевизоре, т.е. помимо угрозы статического электричества будет еще и её постоянный перегрев:

Приставку лучше размещать сбоку от телевизора, а при подключении шнуров и антенн — отключить телевизор и приставку из розетки.

Отмечу, что в некоторых приставках перед тюнером имеется каскад предварительного УВЧ на СВЧ-транзисторе, например, BFG540 (BFG540W) или BFP196 (BFP196W), предназначенный для компенсации затухания после различных частотных фильтров на входе.
Наличие такого УВЧ косвенно говорит о высоком качестве входной части и более продуманной схеме.

A7 — защитная диодная сборка BAV99, RIs — СВЧ-транзистор BFP196, серый прямоугольник — балун.

И конечно, если транзистор вышел из строя, например, после грозы, то сигнал проходить уже не будет.
Требуется его замена, ну а при его отсутствии у доноров и в продаже, аккуратно выпаять и припаять хотя бы временную перемычку с базы на коллектор.

Но если у приставки есть транзитный выход RF OUT (LOOP THROUGH), то сначала можно проверить прохождение сигнала по всей входной цепи схемы, включая и вход — самого тюнера, т.к. транзит на выход LT проходит и через микросхему тюнера:

Стандартная схема для проверки работы транзита:

Причем в качестве источника можно использовать любой сигнал — хоть аналоговый, хоть цифровой, например, с той же антенны принять обычные аналоговые каналы или же подать на антенный вход аналоговое/цифровое кабельное.
Конечно, желательно, чтобы каналы были из диапазона ДМВ, т.е. начиная с 21 эфирного канала (470 МГц). Узнать на каких частотных каналах идет трансляция аналога в вашем районе можно, например, на сайте РТРС (выбрать свой регион) или на сайте Victor City.
Ну а про частоты кабельного можно уточнить у своего кабельного оператора.

И если с транзитного выхода RF OUT (ANT OUT, LOOP OUT, RF LOOP THROUGH, ВЧ ВЫХОД) — всё также нормально показывает, значит, по крайней мере вся — входная часть полностью рабочая.

Хотя в некоторых схемах транзит, не доходя до тюнера, сворачивает сразу же после предварительного УВЧ:

А в определенных микросхемах тюнеров вообще нет интегрированного транзита RF Loop Through, например, у Sony CXD2861 (применяется в некоторых моделях Oriel и Tesler), в этом случае данная проверка коснется только лишь наружного транзита, без участия самой микросхемы тюнера.
Причем отсутствие интегрированного Loop Through характерно и для других тюнеров Sony.

Но в любом случае — проверка транзита будет полезна для диагностики и поиска причины неисправности.

К слову, неудачная особенность у демодулятора Sony CDX2837 — крайне редкий кварц 20.5 МГц.
Но и у распространенного в прошлом демодулятора Panasonic MN88472 стоял 20.48 МГц (хотя в документации вообще указывался всё тот же крайне редкий 20.5 МГц).
Да и у современного Availlink AVL6762TA тоже используется редкий кварц — 30 МГц.

Слава богу, у других производителей тюнеров/демодуляторов/процессоров используются широко распространенные — 16, 24 и 27 МГц.

Проблемы с демодулятором, естественно, также могут влиять на невозможность приема: либо неисправен кварц, либо сам демодулятор, например, неконтакт. Но сначала надо проверить все остальные возможные причины.

К счастью, в современных комбинированных процессорах демодулятор уже интегрирован, поэтому уходят в прошлое проблемы, связанные с внешним демодулятором и его кварцем.
Хотя, например, в недавних ресиверах World Vision T62 вновь используют схему с отдельным внешним демодулятором — NationalChip GX1211.

Кстати, в приставках на процессоре GX3235S (T62 и клоны) может не находить каналы из-за неисправного цифрового индикатора. Выкусить индикатор.

Также хотелось бы заметить, что если наружная активная антенна питается — от приставки, но, например, после грозы сигнал стал пропадать, то возможно подгорел дроссель, через который идёт питание +5В на антенный разъем (индуктивность от 150 до 330 нГ):

Рядом с выводом антенного входа, как правило, белая деталь, хотя дроссель может быть и полностью чёрным (как на предыдущем фото) или же каких-то других цветов:

Проверить можно по внешнему виду (на дросселе не должно быть потемнений), его сопротивление должно быть около 0 Ом и конечно напряжение на антенном входе должно быть +5В.

Если под рукой и в магазинах нет подходящего, то просто намотать проводом на высокоомном резисторе, например, для размеров МЛТ-0.125 — 13 витков.

Вообще, согласно NorDig максимальная нагрузка с антенного входа ограничена 30 мА:

Voltage in ON state	+5.0VDC
Voltage tolerance	±0.2VDC
Maximum load current	30mA

Реально приставки конечно же дают чуть больше, но не настолько, чтоб обеспечивать большую нагрузку.

Иногда бывают ситуации, когда из-за старого неисправного сепаратора (инжектора) или при неаккуратной заделки кабеля:

+12В с антенного блока питания попадают — на вход приставки. А это означает попадание +12В практически на цепь питания +5В приставки и, соответственно, на всю остальную схему.

Но если повезёт, то всё ограничиться выходом из строя цепи подачи антенного питания +5В:

и еще вариант:

Ну а теперь о прошивках: если ничего не делали и до вас с приставкой тоже никто не экспериментировал, то если не ловит или пропали каналы — прошивать её не надо.

Иначе это только ещё больше усложнит поиск причины.

Потому что в одной и той же модели могут использоваться разные платы с разными тюнерами, например, MaxLinear MxL608 или Rafael Micro R836 — а прошивка делается только под конкретный тюнер. Причём разными могут быть и демодуляторы, и даже процессоры.

Напомню, что у некоторых моделей по 11, 12 и даже по 13 вариантов прошивок, предназначенных только для конкретного серийного номера.

И если вы прошьёте не той прошивкой, то в лучшем случае — вообще перестанет находить каналы, а в худшем случае — получите «кирпич» и придётся обращаться к пункту 4.

Конечно, прошивка для MaxLinear MxL603 будет работать и с MxL608, т.к. программно и по контактам они полностью идентичны друг другу (на некоторых платах так и пишется MxL60X). Но большинство тюнеров друг с другом несовместимы. Поэтому не надо добавлять себе лишних проблем.

А вот если приставка — уже была у кого-то, кто решил обновиться какой-то прошивкой и после этого перестали ловиться каналы, то, безусловно, надо искать и вернуть исходную прошивку.

Типовой пример — прошивки D-Color: на сайте выложены разные, но без уточнения тюнера (подробнее здесь и здесь, и решение для 1501).

Несколько типовых и реальных схем включения различных тюнеров:

NMI NM120AA

MaxLinear MxL201RF

MaxLinear MxL301RF
(распиновка как у MxL201RF, только 3 вывод вместо LT_OUT — GND_A)

MaxLinear MxL603

тоже самое, но без выхода Loop Through

MaxLinear MxL603

MaxLinear MxL608

MaxLinear MxL603/608

и фрагмент этой же схемы, но с фильтром Wi-Fi и предварительным УВЧ на СВЧ-транзисторе BFP196W:

Sony CXD2861

Rafael Micro R820T

однако в данном случае транзит Loop Through не заходит в сам тюнер (несмотря на такую возможность):

Rafael Micro R836

AltoBeam ATBM2030

Montage M88TC3800

Если ничего не помогает, скорее всего проблема в микросхеме тюнера, демодулятора или процессора, ремонт нецелесообразен, особенно для непрофессионалов, в утиль…

Но если проблема только в подгоревшем тюнере, то приставкам на процессорах MStar MSD7T01 и ALi M3821P можно дать вторую жизнь, используя их для просмотра IPTV — IPTV на процессоре MStar MSD7T01 и YouTube и IPTV в приставках на процессоре ALi M3821P.

И для справки напомню Коэффициент шума (Noise Figure) некоторых из тюнеров:

NMI120 — 3 dB
MxL603 — 3.8 dB
MxL608 — 4.2 dB
CXD2861 — 4.0 dB
R820T — 3.5 dB
R836 — 2.9 dB

А с учетом того, что как уже упоминалось выше, в некоторых приставках стоит предварительный УВЧ, то сравнивать различные модели приставок абсолютно некорректно, зная только тюнер.
Если уж и сравнивать их, то надо знать всю входную часть и оценивать с учетом наличия входного СВЧ-транзистора в той или иной схеме.

Ну а чтобы не ломать голову, необходимо заняться своей антенной, её правильным расположением и высотой. И тогда абсолютно неважно, что стоит внутри.
Ведь никто не выбирает телевизоры — по их тюнерам, телевизоры выбирают — по их функциональным возможностям. Вот и приставки необходимо выбирать — по их функциональным возможностям, например, удобству пульта или наличию лицензии Dolby Digital для просмотра фильмов.

Ведь сам сигнал принимается — только металлической конструкцией антенны.

А уже затем усиливается антенным усилителем, добавляя ещё и шум усилителя, всё это потом идёт по кабелю и только уже в самом конце попадает наконец-то на вход тюнера.

И даже если это комнатная антенна, то прием будет зависеть именно от металлического кольца-рамки (примитивная базовая антенна только для благоприятных условий), а не от её «супер-усилителя 40 дБ!» с красивым регулятором и разноцветными лампочками подсветки, не говоря уж о приставке в конце.

↑ СОДЕРЖАНИЕ ↑

6. ЧЁРНО-БЕЛОЕ ИЗОБРАЖЕНИЕ — НЕТ ЦВЕТА (сначала проверить с другим телевизором) — меняем кварц возле процессора.

Увеличение частоты кварца всего лишь до 24.01 МГц бывает достаточно, чтоб цвет пропал:

Видеоролик — Ремонт ресивера DVB-T2 проблема черно-белое изображение с любого выхода AV/HDMI.

↑ СОДЕРЖАНИЕ ↑

7. ПРЫГАЕТ И ДЕРГАЕТСЯ ИЗОБРАЖЕНИЕ, ИСКАЖАЕТСЯ ЦВЕТ (сначала проверить с другим телевизором) — меняем выходной конденсатор, расположенный у задней стенки вблизи аналоговых выходов:

рядом как раз виден буферный транзистор с маркировкой 2A (2N3906, MMBT3906, PZT3906).

Хорошо заметны бегущие кадры (логотип СТС):

Бегают кадры, рвутся строки:

и конечно падает яркость:

Вздулся конденсатор видео:

Близкое соседство с горячим радиатором, поэтому в данном случае новый конденсатор лучше запаять лёжа:

Видеоролик — Искаженное видео изображение.

↑ СОДЕРЖАНИЕ ↑

8. НЕТ ВИДЕО/ЗВУКА — ЧЕРЕЗ АНАЛОГОВЫЙ ВЫХОД, А ЧЕРЕЗ HDMI ЕСТЬ (сначала проверить с другим телевизором), причем шнуры в порядке, гнездо тоже — чаще всего связано с выгоранием выходов аналоговых сигналов с процессора при отсутствии буферных защитных элементов схемы, которые помогают сохранить жизнь центрального процессора от разряда ⚡ статического электричества.

НЕ ПОДКЛЮЧАЙТЕ ПРИСТАВКУ К ТЕЛЕВИЗОРУ ВО ВКЛЮЧЕННОМ СОСТОЯНИИ!

Особенно это касается подключения к обычным старым кинескопным телевизорам, потому что статики ⚡ от них хватает.

При наличии активных буферных элементов (чаще устанавливают по звуковым каналам) — проверить их исправность.
И при любых схемных вариантах не лишним будет проверить и целостность промежуточных резисторов, проверив всю цепь, начиная от вывода процессора — до выхода RCA.

В приставках, оснащенных SCART/компонентными выходами, могут применяться микросхемы буферных видеоусилителей для RGB/PrYPb:

и заодно и для обычного композитного выхода видео:

Для звука применяются различные линейные усилители, например, DIO2112H, SGM8905, A1 AS9604 (SGM8904), 3PEAK TFP632, а также и обычные операционники, типа MC1458/LM358/LM258 — NJM4558/JRC4558/RC4558/BA4558.

Аналоги:

TPF632 — DRV632, SGM89000, DIO2112H, AS9632
TPF632A — DRV632, SGM89000, DIO2112H, DIO2103, DIO2133, SGM8903, DRV603
TPF603 — DVR603, DRV602, SGM8903, SGM8902, DIO2102
TPF605(A) — SGM8905, DIO2125
TPF607(A) — SGM8904, DIO2124, AS9604

SGM8905

DIO2112H

Видеоролик — Замена микросхемы звука.

Если замены для усилителей звука нет, то временно можно поставить и перемычки со входа — на выход:

SGM8905: 1-2, 10-9
DIO2112H: 2-3, 13-12

Звук конечно станет тише, но всё равно его будет вполне достаточно для нормального просмотра.

Если буферные элементы отсутствуют — то либо просмотр через HDMI, либо утиль, ну, или замена процессора…

Но ещё можно подключить любой конвертер HDMI > VGA с выходом звука (With Audio — с гнездом Jack 3.5) и брать с него звук для обычного телевизора:

↑ СОДЕРЖАНИЕ ↑

9. НЕТ ЗВУКА У ФИЛЬМОВ С ФЛЕШКИ — варианты решения рассмотрены в соответствующей статье Нет звука у фильмов с флешки — нет лицензии Dolby Digital (AC-3) внутри процессора.

↑ СОДЕРЖАНИЕ ↑

10. РЕСИВЕР НЕ ЗАГРУЖАЕТСЯ ДО КОНЦА, НЕКОНТАКТ ОПЕРАТИВНОЙ ПАМЯТИ —

Видеоролик — Очень запутанная ситуация, проблема с запуском ресивера.

Для тяжелых случаев поведения ресивера:

Видеоролик — Замена оперативной памяти (RAM memory chip).

Видеоролик — Замена RAM memory на ресивере dvb-t2, учебное видео

↑ СОДЕРЖАНИЕ ↑

11. С ЦИФРОВЫМ ИНДИКАТОРОМ: НЕ РАБОТАЮТ КНОПКИ НА ПАНЕЛИ, КАНАЛЫ САМИ ПЕРЕКЛЮЧАЮТСЯ — при этом индикатор может нормально гореть или же частично:

Решение — замена индикатора или же хотя бы отпаять или выкусить его.

Схема индикатора на SM1668:

LN1650

FD650B

Вариант расширения количества кнопок на примере D-Color DC1301HD:

фото платы DC1301HD со схемой доработки:

А в приставках на процессоре ALi M3821P цифровой индикатор может подключаться и напрямую к процессору, т.е. без микросхемы LED-драйвера:

В приставках на процессоре GX3235S (T62 и клоны) из-за неисправного индикатора может не находить каналы или плохо работать ИК-приёмник.

↑ СОДЕРЖАНИЕ ↑

12. НЕ РАБОТАЕТ ПУЛЬТ — как и в любой другой бытовой аппаратуре система состоит из двух частей — пульта и фотоприемника.

Предварительно попытаться грубо проверить работоспособность пульта можно с помощью любой камеры (например, смартфона или вебкамеры):

При нажатии на кнопки диод будет вспыхивать. Просто так глазами этого не увидеть.

Вторая часть — фотоприемник в ресивере, и если нет осциллографа для проверки, то просто заменяется на аналогичный по частоте (не обязательно в металле), как правило, 38 кГц (протокол NEC).

Видеоролик — Замена ИК датчика.

Ну а если замена фотоприемника не помогла, значит, всё-таки какая-то еще проблема в самом пульте и тогда проще купить новый пульт, например, как упомянутый выше универсальный пульт Huayu DVB-T2+TV VER.2017 с функцией обучения от старого пульта телевизора. Потому что иначе остаётся уже только купить вообще другую приставку.

А в приставках на процессоре GX3235S (T62 и клоны) из-за неисправного цифрового индикатора может не находить каналы или плохо работать ИК-приёмник. Выкусить индикатор.

↑ СОДЕРЖАНИЕ ↑

13. ПУЛЬТОМ ПРИХОДИТСЯ ПРИЦЕЛИВАТЬСЯ — по поводу угла срабатывания пульта приставки замечу, что стандартно у приставок угол ±30°:

По центру — дальность должна быть ≥ 8 м, а по углам — ≥ 6 м.

Но если приходится буквально целиться, то причина — в типе полупрозрачной пластмассы IR-окошка передней панели и в расположении фотоприемника в приставке.

Фотоприемник желательно аккуратно прижать ближе к передней панели (уперев его вплотную).

А если это не помогло, то просверлить дырку напротив фотоприемника IR или же вообще снять переднюю панель.

↑ СОДЕРЖАНИЕ ↑

14. РАЗДРАЖАЕТ ПИСК-СВИСТ, НО ВСЁ РАБОТАЕТ НОРМАЛЬНО — иногда в тишине особенно у некоторых моделей можно заметить тонкий писк-свист, как правило, в дежурном режиме.
Свистит импульсный трансформатор в БП.

Для тех, кого это сильно раздражает, пара практических рекомендаций:

компаунд, термоклей, диэлектрические вставки в помощь.
Выпаял транс, снял верхний слой изоленты. Сломал сердечник)) Замазал все клеевым пистолетом, приклеил обратно сердечник. Не гудит вообще.

↑ СОДЕРЖАНИЕ ↑

15. РЕСИВЕР ОТКЛЮЧАЕТСЯ САМ СОБОЙ — ищите в меню в дополнительных настройках пункт, отвечающий за таймер сна, или отключение при бездействии, может называться по разному!

Например, в приставах на ALi — пункт Auto Standby (Автоотключение):

В некоторых приставках Автоотключение (Сон) изначально Выключено, а в других по-умолчанию — 3 часа.

↑ СОДЕРЖАНИЕ ↑

16. ПРИ ПОПЫТКЕ ОБНОВИТЬ ПРОШИВКУ С ЭФИРА (OAD/OTA UPGRADE) ЗАВИСАЕТ — оставляете включенным на полчаса, ресивер, не найдя обновление, перезагрузится и продолжит работу в обычном режиме:

«ODA information not found»

В приставках на MStar эти настройки также можно ещё увидеть, зайдя в консоль и посмотрев соответствующие переменные окружения, должны быть отключены — по 0:

<< MStar >># printenv
OAD_NEED_UPGRADE=0
OAD_NEED_SCAN=0

при необходимости принудительно обнулить командами:

setenv OAD_NEED_UPGRADE 0
setenv OAD_NEED_SCAN 0
setenv OAD_TRIGGER_TYPE 0
saveenv
reset

В РТРС функция Обновление прошивки по эфиру слава богу не реализована, и запускать её не надо — ни на приставках, ни на телевизорах. Загрузка прошивок по частотному каналу применяется у абонентов закрытых операторов с конкретными производителями приставок/телевизоров.

↑ СОДЕРЖАНИЕ ↑

17. ANTENNA SHORT, WARNING! LNB SHORT, ПЕРЕГРУЗКА АНТЕННЫ, ANTENNA OVERLOAD — сработала защита питания +5В антенного входа приставки от перегрузки/короткого замыкания в антенне:

Отключить антенну от приставки.
Отключить приставку из розетки.
Включить приставку.
Отключить в меню пункт типа «Питание антенны».
Снова подключить антенну.

Пункт «Питание антенны» надо включать только для активных антенн, не имеющих своего блока питания.

А для активных со своим блоком питания или пассивных антенн — включать «Питание антенны» не надо.

Возможен вариант, что активная антенна потребляет больше, чем может дать приставка. Тогда надо заменить антенну или её антенный усилитель, но перед этим проверить антенный дроссель и работоспособность схемы защиты.

↑ СОДЕРЖАНИЕ ↑

18. USB — схемы питания USB различные: от прямых до управляемых.

Прямая подача +5В даже без дросселя:

С дросселем, ограничивающим ток нагрузки 500 мА в соответствии со стандартом USB 2.0:

↑ СОДЕРЖАНИЕ ↑

19. ПОИСК/ЗАМЕНА НЕИСПРАВНЫХ КОНДЕНСАТОРОВ — речь конечно в первую очередь об электролитических конденсаторах.

Конденсаторы не только вздуваются сверху, но и снизу, а иногда просто вытекает электролит:

При повышенном напряжении в сети входной конденсатор вскрывается (а иногда и вовсе взрывается):

К счастью, всё это видно наглядно и очевидно — требуется замена.

Но гораздо хуже, когда конденсатор внешне выглядит абсолютно идеально, а внутри он давно высох или внутренний обрыв или внутреннее КЗ (редко, но такое тоже бывает).

И в таких случаях особенно сложно с мелкими конденсаторами, поэтому желательно иметь прибор для оценки их ESR.

Одни из самых дешевых и наиболее известных — тестеры на Atmega328, например, LCR-T4.
Но их недостатком является необходимость предварительного выпаивания каждого конденсатора и высокая угроза повреждения входов процессора тестера из-за остаточного заряда.

Кроме того, измерения ESR могут идти в двух режимах — на частоте 1 кГц и в лучшем случае 10 кГц.
Тогда как любые импульсные преобразователи работают на гораздо больших частотах, а в технической документации на конденсаторы значение ESR приводятся при измерении вообще на частоте 100 кГц.

Этих недостатков лишен, например, NM8032, работающий на частоте 80 кГц.
Есть и более дорогие приборы, например, ESR-micro V4.0 или ещё дороже.
Хотя безусловно разрядить конденсатор перед замером всё-таки желательно.
А если есть сомнение в измеренном ESR у конкретного конденсатора, то конечно лучше выпаять и проверить еще раз.

Но если не занимаетесь этим регулярно, то гораздо проще и дешевле — просто заменить все конденсаторы.

Причем заменяя на ту же ёмкость, но напряжение как минимум 16В.

Хотя иногда без ESR-тестера будет непросто — 30 конденсаторов (что очень хорошо для работы самой приставки, однако не очень удобно при её возможном ремонте):

Безусловно, в первую очередь, надо менять конденсаторы, стоящие в различных ВЧ-преобразователях: в импульсном блоке питания — маленький конденсатор рядом с микросхемой ШИМ и конденсатор на выходе +5В, а также все конденсаторы рядом с DC/DC-преобразователями — они и на ощупь тёплые, а то и горячие.

После замены, можно еще зашунтировать керамикой, например, типа К10-17б и поставить не 0.1 мкФ, а 1.5-2.2 мкФ. Конечно, не везде, а в первую очередь на самое проблемное место — выходной конденсатор блока питания.

Но в отдельных случаях проблемы могут быть не только с электролитическими, но и с обычными конденсаторами — от обрыва до КЗ.

↑ СОДЕРЖАНИЕ ↑

20. ПОИСК НЕИСПРАВНОСТИ, СВЯЗАННОЙ С ПРОГРЕВОМ — бывает, что приставка начинает работать только спустя какое-то время. Или же наоборот — перестает работать через некоторое время.

В первом случае, когда спустя какое-то время всё-таки включается, причина как правило в высохших конденсаторах, поэтому заняться их поиском/заменой. Иногда причина в неисправной флеш-памяти — начинает загружаться только после прогрева. Только замена на новую.

По втором случае, когда наоборот через некоторое время перестает работать, причину конечно не всегда удается найти.
Но, если есть паяльная станция, то можно конкретизировать поиск, обдувая детали паяльным феном точечно, для надежности обложив подозреваемого фольгой (конечно, следя, чтоб нигде не замкнуло).

Если это микросхема, то при наличии опыта можно попытаться её прожарить. Но этого как правило хватает ненадолго.

И напомню пункт 10: РЕСИВЕР НЕ ЗАГРУЖАЕТСЯ ДО КОНЦА, НЕКОНТАКТ ОПЕРАТИВНОЙ ПАМЯТИ.

У рабочего обычного кварцевого резонатора допустимый диапазон температур 0…+40 или -10…+60°С.
Существуют и до +70, +85, +100, +125, но такие в приставки конечно же не ставятся.

Подозрительный кварц проверяется заменой. И напомню, после запайки нового кварца тюнера — обязательно дождаться его охлаждения и только затем снова пробовать Поиск.

↑ СОДЕРЖАНИЕ ↑

21. ТЕМПЕРАТУРНЫЕ РЕЖИМЫ — диапазоны измеренных температур со всеми снятыми крышками, °C:

тюнеры

NMI NM120AA — +44…+48
MaxLinear MxL603 — +41…+60
MaxLinear MxL608 — +50…+58
Rafael Micro R820T2 — +45…+48
Rafael Micro R836 — +45…+59

демодуляторы

Panasonic MN88472 — +39…+41
MStar MSB1230 — +51
MStar MSB1236C — +40…+44
Novatek NT78820 — +39…+55
AltoBeam ATBM7811 — +49
AltoBeam ATBM7820 — +53

процессоры

MStar MSD7816 — +54…+69
MStar MSD7802 — +44…+53
MStar MSD7T01 — +47…+52
MStar MSD7T03 — +54
MStar MSA7T00 — +51
ALi M3812 — +59
ALi M3821 — +55
Novatek NT78316M — +46…+63
Novatek NT78306/78336 — +58
Sunplus 1509A — +58
NationalChip GX3235S — +62

модулятор

Rafael Micro RT500 — +56

оперативная память — +34…+63

микросхема БП — +35…+58

Как видно, максимальная измеренная температура была почти +70. И это нормально.

А максимальная температура окружающей среды для процессора, TАmbient = +70°C. Ну конечно будет лучше, если до этого не доводить.

Если нет термопары или ИК-термометра, то температуру можно примерно оценить, дотронувшись пальцем, и если палец не терпит, буквально обжигает, да еще и запах горелой пластмассы микросхемы, то скорей всего какая-то неисправность, например, КЗ или идёт завышенное напряжение, что особенно вредно для процессора (да и для других микросхем тоже не лучше).

Некоторые пользователи на нормально работающие приставки иногда даже устанавливают большие радиаторы и/или маленькие вентиляторы. Но это, если и имеет какой-то смысл, то например для совсем маленького корпуса, когда приставка расположена в месте с недостаточной естественной вентиляцией.

Если же приставка находится в нормальном месте, то нет необходимости как-то специально её дорабатывать. Это же не игровой компьютер, а приставка для приема цифрового эфирного телевидения.
Хотя, безусловно, если радиатор явно маленький в сравнении с другими приставками на том же процессоре, и есть подозрение, что жесткие зависания связаны с перегревом, то радиатор побольше лишним не будет.

Также, если любите постоянно смотреть тяжелые HD-фильмы и она при этом иногда зависает, то — или расположить её в более подходящем месте, или при необходимости всё-таки доработать.
Но перед этим сначала — проверить все конденсаторы.

Напомню, что уровень пульсаций напряжения в системе питания приставки проверяется на заводе именно при воспроизведении 1080P HD-видео.

Иногда радиатор хороший, но был приклеен небрежно — как видно реально лишь 2/3 поверхности:

Можно зачистить, покрыть тонким слоем КПТ-8 и по углам приклеить к плате обычным «Моментом».

Кстати, MSD7802 — один из перечисленных процессоров, для которого самим производителем допускается эксплуатация без радиатора, ну конечно же в нормальном просторном корпусе, обеспечивающем достаточную вентиляцию. Поэтому MSD7802 стоит на платах или вообще без радиатора, или же с тонкой алюминиевой пластинкой, залитой чёрным теплопроводящим компаундом:

Подобное решение иногда встречается и у последнего Novatek NT78306/78336, а также у NationalChip Guoxin GX3235S:

↑ СОДЕРЖАНИЕ ↑

22. UART — TX, RX, GND — у процессоров есть выводы UART для диагностики и отладки, например:

MStar MSD7816 — 95, 94
MStar MSD7802 — 60, 59
MStar MSD7T01 — 36, 35
MStar MSD7T03 — 36, 35
MStar MSA7T00 — 74, 73
MStar MSA7T10 — 74, 73
ALi M3812 — 114, 115
ALi M3821 — 8, 7
ALi M3821P — 8, 7
Novatek NT78316M — 64, 63
Novatek NT78306/NT78336 — 78, 79
NationalChip GX3235S — 26, 27
NationalChip GX6605S — 26, 27
NationalChip GX6701, GX6702 — 6, 7

они напрямую (или через резисторы) идут к контактным площадкам, которые могут быть обозначены как место для разъема (CON) с указанием распиновки, например — TX, RX, GND (иногда TX_SDA, RX_SCL):

Могут просто раздельные пятачки рядом с процессором, обозначенные TX и RX:

Бывает рядом какие-то 3-4 контакта, но без конкретики, как правило, средние TX/RX и земля — 1 или 4:

А бывает просто в виде контрольных точек (Test или Test Point) с обратной стороны процессора:

Тут конечно или пробовать наугад подключаться к различным T/TP или прозванивать с выводами UART процессора.

Естественно, у моделей на процессорах Sunplus SPHE1502, SPHE1505 также есть заветные — TX и RX:

И, например, у процессора Sunplus 1509A: TX — 8, RX — 9.

Подключаться можно через DATA-кабель от старого сотового телефона или заказать на AliExpress USB-преобразователь RS-232 <> TTL (от 80 р). Или же упомянутый выше USB-программатор Ch441A, имеющий тот же режим преобразователя RS-232 <> TTL (это же описание, но в архиве).

Можно сделать и самому на 2 транзисторах или на микросхеме MAX3232, но в обоих случаях, подключение только к COM-порту (если он есть).

Как правило, протокол обмена у всех процессоров стандартный 115200 8N1.

Используется любая терминальная программа (например, наиболее простая в использовании обычный ГиперТерминал), выбираем в ней соответствующий COM-порт (реальный или через драйвер USB).

Перед подключением к приставке, рекомендую сначала проверить работоспособность преобразователя и терминальной программы, замкнув между собой TX и RX.
Если при нажатии клавиш — символы будут повторяться на экране, значит, всё нормально.

А если при подключении к приставке всё равно что-то не получается, то попробовать TX и RX поменять местами.

Примеры логов загрузки при включении приставок на MStar MSD7816, MSD7802, MSD7T01, Novatek NT78316M, NT78306/78336, ALi M3812, ALi M3821, ALi M3821P.

Например, у приставок на MStar MSD7816 или MSD7802 при неисправности, связанной с демодулятором, в процессе загрузки после запроса:

_msbMSB123xc_set_bonding_option u16ChipID 2f

вместо нормального ответа:

dvbt dsp reg init ok

будет ошибка:
Demod IIC write error или Demod IIC read error и приставка дальше не грузится.
Или же — нет никакой ошибки и сразу идёт на перезагрузку.

Или, например, вот такая ошибка:

[MDrv_Demod_Restart]tuner demod Freq=-1, Bw=-1,type=255,plpid=255
input frequency error
[MSB1236C_DTV_SetFrequency]->freq=-1,bdwh=2,PlpID 255,type T

Можно для начала заменить кварц (бывает общим с процессором или тюнером), но чаще всего приходится менять демодулятор, например, MSB1236C на AliExpress ~100 р.

На MStar при загрузке, нажимая любые клавиши, можно попасть в загрузчик U-boot, где доступны различные команды. Примеры исполнения некоторых из них.

У Novatek при загрузке, нажав клавишу Пробел, попадем в консоль для аварийного восстановления прошивки. А прямо во время работы доступны различные команды диагностики. Результаты выполнения некоторых из них.

Ну и как упоминалось выше подключение к UART можно использовать для восстановления прошивки:

Восстановление приставки на MStar после неудачной прошивки

Восстановление приставки на Novatek после неудачной прошивки

Восстановление приставки на Sunplus SPHE после неудачной прошивки

Восстановление приставки на ALi после неудачной прошивки

Восстановление приставки на NationalChip GX после неудачной прошивки

Конечно, при условии, что сама флеш-память исправна.

Но как оказалось UART бывает не только у процессоров, но даже и у некоторых демодуляторов — Novatek NT78820 (Tx — 38, RX — 62):

Сообщения при переключении PLP0 > PLP1 > PLP2 или на 2 мультиплекс, причем на переключение каналов внутри PLP или мультиплекса никакой реакции естественно нет.

Более того, имеются диагностические команды, нажатием одиночных маленьких английских букв:

w r p g h c n m

клавиша-команда и результат её выполнения. При исполнении команд, на экране телевизора появляются квадратики, как при слабом сигнале.

Т.о. демодулятор NT78820 можно диагностировать не только внешне, замеряя напряжения питания и проверяя кварц осциллографом, но и благодаря UART, заглянуть внутрь и увидеть воочию, жив ли демодулятор.

↑ СОДЕРЖАНИЕ ↑

23. ЧТО НУЖНО СМОТРЕТЬ ОСЦИЛЛОГРАФОМ — в зависимости от проблемы:

при общей неработоспособности или глюках в работе — пульсации питающих напряжений.
если всё нормально, но приставка не грузится — генерацию на кварце процессора, обмен с флеш-памятью (например, обмен пакетами на 2 и 6 ноге флеши 25Q32), обмен с микросхемой LED драйвера.
проблемы с приемом — генерацию на кварце тюнера, демодулятора.
проблемы с работой пульта — выход сигнала с ИК-фотоприемника (конечно, нажимая кнопки пульта).

Естественно, исходной причиной этих проблем может быть — самая первая, поэтому сначала — ПОИСК/ЗАМЕНА НЕИСПРАВНЫХ КОНДЕНСАТОРОВ.

Пример генерации кварца тюнера NMI NM120:

Прекрасно понимая, что далеко не у всех, занимающихся ремонтом приставок, есть возможность использовать цифровой осциллограф, поэтому можно решать задачи всеми остальными представленными здесь методами.

В большинстве случаев — осциллограф не нужен, хотя с ним конечно же проще и нагляднее.

А если всё уже перепробовали и без осциллографа — ну никак нельзя и ничего не получается, то ремонт скорей всего уже нецелесообразен.

↑ СОДЕРЖАНИЕ ↑

24. СТРУКТУРА USB-ПРОШИВКИ (ДАМПА) ПРИСТАВОК НА MSTAR

Напомню, что USB-прошивка для MStar отличается от дампа только наличием заголовка длиной 4096 байт с командами загрузки. Если отрезать первые 4096 байт — получаем дамп (при необходимости остаток можно дополнить 00 или FF до полного размера флеш-памяти 4194304 байта).

Например, непосредственно сама программа приставки лежит в виде архива в формате LZMA. Его начало — сигнатура 5D 00 00. Степень сжатия LZMA кодируется в сигнатуре:

-1 5D 00 00 01 00 -2 5D 00 00 10 00 -3 5D 00 00 08 00 -4 5D 00 00 10 00 -5 5D 00 00 20 00 -6 5D 00 00 40 00 -7 5D 00 00 80 00 -8 5D 00 00 00 01 -9 5D 00 00 00 02 Как правило, применяется -7 и -8.

Длина архива обычно расположена ниже на 9 адресов, т.е. перед началом (а в прошивке для USB длина архива просто указана в текстовом заголовке).

В новых прошивках может применяться новая сигнатура — 6C 00 00, а длина архива — в начале, например:

XX XX XX XX 00 2B C1 E2 XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX 6C 00 00 80 00

Вырезав этот кусок кода, даем ему расширение .lzma и распаковываем с помощью архиватора 7Zip — получаем уже более читабельные данные: вперемежку различные программные коды и текстовые сообщения. По которым можно определить, например, конкретную модель, версию прошивки и т.д., т.е., например, всё то, что в меню показывает в пункте Информация:

Или, например, если слили дамп с неправильно работающей приставки или нашли в Интернете какую-то неизвестную прошивку к своей модели, то указанными выше процедурами можно проверить целостность этих данных — если при распаковке 7Zip ругается, значит, дамп поврежден или где-то скачанная на стороне прошивка изначально внутренне повреждена.

Для желающих понять глубже может быть интересен документ: Introduction to MBoot

↑ СОДЕРЖАНИЕ ↑

25. СТРУКТУРА USB-ПРОШИВКИ (ДАМПА) ПРИСТАВОК НА NOVATEK подробнейшим образом была рассмотрена в статье Восстановление приставки на Novatek после неудачной прошивки.

↑ СОДЕРЖАНИЕ ↑

26. ПЕРЕЧЕНЬ ТЮНЕРОВ, ДЕМОДУЛЯТОРОВ, ПРОЦЕССОРОВ

Тюнеры

NMI	MaxLinear	Sony	Rafael Micro
NM120	MxL201RF	CXD2861	R820T2
	MxL603	CXD2872	R836
	MxL608	CXD2872	R836

Демодуляторы

MStar	Novatek	Panasonic	Sony	AltoBeam	Availink
MSB1230	NT78820	MN88472	CXD2837	ATBM7811	AVL6762TA
MSB1233C
MSB1236C

Процессоры

MStar	Novatek	ALi	Sunplus
MSD7816	NT78316M внутри память	M3601E	SPHE1502А
MSD7819	NT78306 / NT78336 внутри демодулятор	M3812	SPHE1505А
MSD7802		M3821 внутри демодулятор	SPHE1509А внутри демодулятор и память
MSD7T01 внутри демодулятор и память		M3821P внутри демодулятор и память	SPHE1509А внутри демодулятор и память

У абсолютного большинства приставок: оперативная память DDR2 — 64 Мбайта, флеш-память — 4 Мбайта.

Техническая информация о тюнерах и схемах их включения в пункте 5.

Демодуляторы

MStar MSB1230
распиновка

MStar MSB1233C
распиновка

MStar MSB1236C
блок-схема

распиновка

Распиновка у всех MSB123x одинаковая.

Panasonic MN88472
блок-схема

распиновка

Novatek NT78820
блок-схема

распиновка

Изначально шла версия NT78820TL, а в последних партиях ставили NT78820LL — устранена аппаратная ошибка при работе с каналами HD, и по утверждению производителя поддерживает устойчивую работу в автомобиле на скорости до 120 км/час.

Sony CDX2837
блок-схема

распиновка

Процессоры

MStar MSD7816
блок-схема

распиновка

MStar MSD7819
блок-схема

MStar MSD7T01 (только текст)
блок-схема

распиновка

пример разводки

ALi M3601
блок-схема

ALi M3606
блок-схема

ALi M3812
распиновка

ALi M3821
распиновка

ALi M3821P
примерная распиновка

Novatek NT78316M
состав и интерфейсы

распиновка

блок-схема приставки

NationalChip GX3235S

распиновка

NationalChip GX3201H
блок-схема

NationalChip GX6605S
распиновка

↑ СОДЕРЖАНИЕ ↑

27. ВЧ-МОДУЛЯТОР (RF-MODULATOR) подробно рассмотрен в статье Ресиверы DVB-T2 с ВЧ-модулятором.

↑ СОДЕРЖАНИЕ ↑

28. ДОКУМЕНТАЦИЯ И ПОЛЕЗНЫЕ ССЫЛКИ

Strong SRT 8500 Service manual DTT1609
Схема Reflect Digital (и ещё ниже ссылка о её Ремонте) — внутреннее название файла KLF7816_T2_03, но реально схема слеплена из двух разных: 7 с. + 2 с. Первая — базовая для многих первых моделей на MStar MSD7816, а вторая — видимо непосредственно KLF7816_T2_03.
Ремонт приставки цифрового тв. Reflect Digital (Oriol, REXANT, CADENA) — Rexant RX-511, Cadena НТ-1658, Supra SDT-99 (V1M10), Orion+ RS-T21HD и др.
JN-7802+1236+603_V2_MStar_STB_MSD7802_DDR2 — MStar MSD7802 (STR-HDL-T2, Vega ONE, BC-2503T2, Avaks KB-1C)
Схема шасси MStar MSD7T01 R836 — базовое шасси MStar MSD7T01
BBK SMP244HDT2/SMP242HDT2 Service Manual — ALi M3812
BBK SMP124HDT2 DDR2 512M Service Manual — ALi M3812
BBK SMP124HDT2 DDR3 1G Service Manual — ALi M3812
BBK SMP125HDT2 Service Manual — ALi M3812
BBK SMP123HDT2 SMP124HDT2 Service Manual — ALi M3821
BBK SMP129HDT2 new version Service Manual — ALi M3821
BBK SMP136HDT2+SMP011HDT2 Service Manual — ALi M3821
BBK SMP137HDT2+SMP012HDT2 Service Manual — ALi M3821
Supra SDT-120 VER1 MC6391-M3601E-MN88472-MXL603 — ALi M3601E
Supra SDT-83 V1P08 DB-M3821-02V01-04 LYSM083-BS_S118 — ALi M3821
Supra SDT-91 V1P05 DB-M3821-02V01 LYSM888-BS — ALi M3821
Схема World Vision T62D — GX3235S
NOT_RECEIVER_Board_NationalChip_GX6605S_diagram_scheme_pcbv1.1 — GX6605S
Схема шасси YJ_DR78316M_R820T_V1 — Novatek NT78316M
Rolsen RDB-507N YJ_DVB_78316M+MXL603_MINI — Novatek NT78316M
Устройство и ремонт цифрового эфирного ресивера «Rolsen RDB-507N» стандартов DVB-Т/T2 — к сожалению, «Копирование, тиражирование и размещение данных материалов на Web-сайтах без письменного разрешения редакции преследуется в административном и уголовном порядке в соответствии с Законом РФ», однако Ознакомительную версию журнала в формате PDF можно посмотреть здесь (но статья всё равно в урезанном виде — только начало с.22-23 и самый конец с.29).

↑ СОДЕРЖАНИЕ ↑

При обращениях в Группу Ремонт эфирных цифровых ресиверов DVB-T2 не стоит удивляться, что иногда могут и не ответить либо вообще удалить сообщение, и желательно не переспрашивать снова и снова, потому что 90 % задаваемых вопросов — одни и те же, ответы на которые как раз и даёт ИНСТРУКЦИЯ! Как отремонтировать ресивер. Читать всем, у кого проблемы с ресивером DVB-T2!:

Группа создана для оказания помощи в ходе ремонта, если Вы решили сами заняться ремонтом. Почитали советы по ремонту ИНСТРУКЦИЯ! Как отремонтировать ресивер. Читать всем, у кого проблемы с ресивером DVB-T2!
Вскрыли, сделали необходимые измерения и прочее. Почитали посты.
И вот если возникли какие-то конкретные вопросы в ходе РЕМОНТА — тогда конечно же нужно их задавать.
Но просто так спрашивать: Почему не работает? Ответ очевиден — Сломалась.
Что делать? — В ремонт или в магазин.
Что неисправно? — Да всё, что угодно. Там десятки деталей.

Неслучайно, например, на известном форуме ремонтников remont-aud.net требуется пройти регистрацию со знанием основ электроники.
А на других подобных форумах, после обычной регистрации, надо правильно оформить свой вопрос — описать полный состав основных компонентов, все ключевые напряжения, т.е. показать, что сделали какие-то осмысленные конкретные действия, а не просто — «попинал колёса, но почему-то не едет».

Группа Ремонт эфирных цифровых ресиверов DVB-T2 — открыта для всех, но всё-таки не стоит злоупотреблять её открытостью.
Вообще, информации в группе уже более чем достаточно, чтобы не задавать каких-либо вопросов и можно просто почитать предыдущие ответы и воспользоваться поиском в Группе.

Напомню, для поиска в Записях, опубликованных в любой Группе ВКонтакте надо нажать на значок поиска:

а затем ввести необходимое фразу или слово:

Причем для Поиска не нужна регистрация ВКонтакте. Как и для чтения. Группа — открытая.

Ну и конечно почитать Обсуждения. И там тоже есть Поиск:

однако для использования Поиска в Обсуждениях регистрация ВКонтакте всё-таки нужна, благо, что это несложно.

Но а если сделали все необходимые измерения, почитали на форумах про аналогичные случаи, и что-то всё-таки не получается, то конечно Добро пожаловать!

5 / 5 ( 45 голосов )

Задать вопросы о цифровом телевидении можно на форуме DVBpro

Автор: Александр Воробьёв, 27 Окт 2017 | Постоянная ссылка на страницу: http://dvbpro.ru/?p=18158

Нужна ли цифровая приставка для кабельного ТВ?

Московская область переходит на цифровое телевидение с 15 апреля. При подключении нового оборудования пользователь получает пакет ТВ-каналов в отличном качестве, если в его доме старый телевизор аналогового вещания. Тех, кто пользуется кабельным телевидением, изменения не коснутся.

Абоненты кабельного телевидения зачастую обеспокоены вопросом перехода с аналогового на цифровой формат телевещания. Так стоит ли им волноваться на этот счёт, нужна ли всё-таки цифровая приставка для абонентов кабельного ТВ и почему?

В этом вопросе следует разобраться со всеми исходными данными.

Первое. Какое телевидение мы сейчас смотрим?

Сейчас жители Российской Федерации смотрят следующие виды телевещания:

Спутниковое вещание (осуществляется в формате передачи сигнала DVB-S2, DVB-S).
Кабельное вещание (осуществляется в формате передачи сигнала DVB-С, DVB-С2).
Эфирное вещание (осуществляется в формате передачи сигнала DVB-Т2, DVB-Т).

Второе. Какие есть стандарты телевещания и в чём разница?

Этот вопрос важен с точки зрения правильности выбора ТВ-тюнера (или иначе, цифровой приставки), в случае, если это необходимо. Проверить нужность данного девайса достаточно просто: загляните в паспорт телевизора. Если в его технических характеристиках наличествуют такие форматы, как DVB-S2, DVB-S, DVB-С, DVB-Т2, DVB-Т, то приобретать приставки с поддержкой соответствующего формата просто нет необходимости.

Итак, существуют следующие стандарты телевещания:

DVB-S – первое поколение спутникового вещания.
DVB-S2 – второе поколение спутникового вещания.

DVB-S2, DVB-S – эти форматы приёма телесигнала используются для трансляции спутникового телевидения через спутниковую антенну («тарелку»).

DVB-С – первое поколение кабельного вещания.
DVB-С2 – второе поколение кабельного вещания.

DVB-С, DVB-С2 – эти форматы приёма телесигнала используются для трансляции кабельного телевидения через кабель провайдера.

DVB-Т – первое поколение европейского стандарта эфирного цифрового вещания.
DVB-Т2 – второе поколение европейского стандарта эфирного цифрового вещания.
DVB-Т2, DVB-Т – эти форматы приёма телесигнала используются для трансляции эфирного цифрового телевидения.

Второе поколение отличается от первого, в основном, большей устойчивостью к помехам, что влияет на качество изображения картинки (она гораздо лучше).

Третье. Что такое аналоговое телевещание, в чём его суть и отличие от цифрового?

Аналоговое телевидение использует для передачи изображения и звука аналоговый электрический сигнал (может передаваться как по кабелю, так и по радиоканалу), а цифровое – закодированный цифровой видеосигнал и сигнал звука.

Аналоговое ТВ ловится через антенну (общедомовую или комнатную). Цифровой же сигнал принимается в формате вещания DVB-Т2 или DVB-Т только через специальный ТВ-тюнер (либо встроенный в телевизор – у новых моделей, либо цифровую приставку или, по-другому, цифровой ресивер).

Если говорить об иных отличиях между аналоговым и цифровым телевидением, то у последнего есть следующие преимущества: бесперебойность вещания; широкий выбор различных каналов; легкодоступность в местности различного рельефа и удаления от телебашни, т.к. для передачи цифрового ТВ-сигнала используется спутниковый радиоканал.

Четвёртое, и самое главное. Какое аналоговое телевещание отключат в России в 2019 году?

Теперь, разобравшись с видами, стандартами вещания и их отличиями можно дать ответ по существу задаваемого вопроса: нужна ли цифровая приставка для абонентов кабельного ТВ?

Ответ кроется в формулировке: в 2019 году в России прекращается вещание аналогового эфирного телевидения с Останкинской телебашни. Таким образом, аналоговое вещание прекратится в 2019 году только у тех, кто пользуется старыми эфирными антеннами, без подключения кабеля.

А это означает, что аналогового кабельного телевидения это пока не коснётся. Сигнал кабельного вещания передаётся через широкополосную кабельную сеть по оптоволокну со спутника или непосредственно со студий, далее его преобразуют в аналоговый сигнал или цифровые мультиплексы, далее передавая потребителю, т.е. абонентам кабельного ТВ.

Источники: https://mosreg.ru/

http://www.etelcom.ru

Отключение аналогового эфирного вещания в Российской Федерации в 2019 году

Согласно плана Правительственной комиссии РФ по развитию телерадиовещая от 29 ноября 2018 года на территории Российской Федерации происходило и уже завершено поэтапное прекращение эфирного аналогового телевещания.

Что это значит?

Вы не сможете принимать аналоговые каналы на эфирную антенну.

Теперь эфирное (по воздуху) телевизионное вещание осуществляется в цифровом формате, и тюнер вашего телевизора для их приёма должен поддерживать стандарт цифрового вещания DVB-T2.

Телевизионное вещание в цифровом виде позволяет передавать на одной и той же полосе радиочастот вместо одного аналогового канала десять цифровых каналов с высоким и более помехозащищённым качеством изображения (включая качество HD) и звука.

Тем не менее, вещание аналоговых каналов может продолжаться в местных кабельных телевизионных сетях в зависимости от их политики.

Как мне узнать какая у меня модель телевизора Sony и оборудована ли она тюнером DVB-T2?

Для определения модели вашего телевизора воспользуйтесь нашим руководством

После того, как вы определили модель вашего телевизора найдите её в таблице совместимости на сайте РТРС и убедитесь, что в таблице в колонке «Поддержка DVB-T2» напротив неё отмечено «ДА»

Если ваша модель телевизора в таблице отмечена как совместимая с DVB-T2, то вы можете принимать на нём цифровые эфирные телепередачи.

Обратите внимание: До 2013 года производились модели телевизоров с цифровым тюнером стандарта DVB-T первого поколения. Такие телевизоры не совместимы с актуальным стандартом DVB-T2 и не смогут показывать цифровые эфирные передачи в вашем регионе. В этом случае вам понадобится внешняя приставка цифрового телевидения DVB-T2 (раздел «Как выбрать приставку?»).

Как мне узнать, какая у меня антенна?

Если вы используете индивидуальную комнатную или внешнюю телевизионную антенну (характерного вида типа «усы» или «решётка»), то это эфирная антенна. На неё вы более не сможете принимать аналоговые каналы.

Если вы используете телевизионный кабель в многоквартирном доме, то это можно уточнить в вашей управляющей компании. Большинство многоквартирных домов оборудованно телевизионными сетями кабельного вещания (они обычно получают сигнал в цифровом виде и преобразуют его в аналоговый для передачи абонентам в одном кабеле вместе с цифровым сигналом кабельного телевидения). Но могут существовать дома, у которых приём на общую антенну и распределение по абонентам осуществляется в формате аналогового эфирного вещания.

Ознакомьтесь с подробными рекомендациями по проверке типа антенны и настройке/установке эфирной антенны для приёма в разделе «Виды антенн» сайта РТРС.

Мой телевизор имеет поддержку DVB-T2 и эфирная антенна настроена правильно. Как мне настроить цифровые каналы на телевизоре?

Достаточно войти в настройки цифровых каналов в меню настроек телевизора и запустить автоматическую настройку каналов выбрав тип вещания «Эфир» (значок телевизора с «решётчатой» антенной)

Подробнее для моделей телевизоров без Android TV — Как мне настроить или перенастроить свой жидкокристаллический телевизор Sony (Руководство по аналоговому/кабельному/эфирному приему)?

Подробнее для моделей телевизоров с Android TV — Как мне настроить или перенастроить свой телевизор Sony с операционной системой Android (Руководство для аналогового/кабельного/эфирного вещания)?

Убедитесь, что ваш телевизор переключен в режим приёма цифровых каналов (кнопка ANALOG/DIGITAL на пульте ДУ).

Важно! Цифровые эфирные телепередачи вещаются в виде пакетов (мультиплексов), содержащих обычно по 10 каналов в пакете. В зависимости от региона в данный момент времени может осуществляться вещание одного или двух мультиплексов (10 или 20 каналов соответственно). Уточнить покрытие цифровым эфирным вещанием и количество передающихся мультиплексов (включая параметры каналов/частот) в вашем населённом пункте можно на интерактивной карте Цифрового Эфирного ТВ — карта.ртрс.рф

Моей модели телевизора нет в списке или она не поддерживает DVB-T2. Что делать?

Если модели нет в списке, это может быть по двум причинам:

Модель телевизора очень новая (выпущена в 2019 году и позже), и ещё не попала в список совместимости. Проверьте на наклейке на задней крышке телевизора — если дата производства 2013 год и позже, то ваш телевизор, вероятнее всего, поддерживает DVB-T2. Это можно уточнить в разделе «Технические характеристики» в конце печатной инструкции.
Модель телевизора или очень старая или предназначена для продажи за пределами Европы и стран СНГ. В таком случае, вероятнее всего, на неё нельзя будет принимать передачи в стандарте DVB-T2

Если для вашей модели телевизора в списке совместимости в колонке «Поддержка DVB-T2» указано «Нет», то единственный способ приёма эфирного цифрового телевидения на неё — это использование внешней приставки (приёмника) цифрового эфирного телевидения. Возможность модернизации или замены внутренних тюнеров у телевизоров не предусмотрена.

Можно ли обойтись без внешней приставки и не путаться в пультах дистанционного управления?

Современные модели телевизоров Sony поддерживают самые новые технологии (включая 4К, HDR, HbbTV) и уже готовы для приёма цифровых эфирных передач в стандарте DVB-T2 с учётом перспектив развития цифрового телевидения в будущем. С одним пультом телевизора и без использования дополнительного оборудования.

Как работает цифровой спутниковый ресивер? — Спутниковое и наземное телевещание

Привет, ребята! В этом уроке я буду обсуждать с вами введение в цифровой спутниковый ресивер и телегид, который будет включать базовые знания о цифровом спутниковом телевидении с соответствующими иллюстрациями. Вам может быть интересно, как спутниковая антенна принимает сигнал с неба и на приемник. Не волнуйтесь, я расскажу вам, что к концу этого урока вы поймете, как работают цифровой спутниковый ресивер и телевизор! Наслаждайся этим.

Вообще говоря, приемник цифрового сигнала — это любое устройство, которое принимает сигналы цифрового вещания. Правильный приемник цифрового сигнала включает спутниковое телевидение, цифровое кабельное и спутниковое радиовещание.

Что такое цифровой спутниковый ресивер для телевизора

Цифровой спутниковый ресивер подключается к спутниковой антенне через коаксиальный кабель, а кабель подключается к LNB (разъем F) на спутниковой антенне. Затем подключите спутниковый ресивер к телевизору через порт AV или HDMI.

Как работает цифровой спутниковый ресивер?

Основные функции спутникового ресивера следующие:

Чтобы получить сигнал, распаковать, расшифровать, обработать
И отправить сигнал в цифровой форме на телевизор.
Пример цифрового спутникового ресивера включает Dstv Decoder, Tiger T3000mega, ресивер Starsat Extreme и т. Д.

Программа шифрования

Как и кабельное телевидение, цифровое спутниковое телевидение доступно только по платной подписке.Поскольку телевизионные сигналы, передаваемые через спутник, транслируются без разбора на большой территории, эти сигналы необходимо зашифровать, чтобы только абоненты могли просматривать шоу и программы на сотнях каналов, предлагаемых услугой цифрового спутникового телевидения.

Внутри каждого цифрового спутникового ресивера находится микросхема, которая может разблокировать и декодировать сигнал. Мера безопасности, которую выполняет этот чип, уникальна для каждого поставщика услуг спутникового телевидения.

Таким образом, не абоненты, которые могут иметь свои собственные спутниковые антенны и цифровые приемники, не могут смотреть передачи на своих телевизорах, даже если они могут физически принимать сигнал.

Цифровое сжатие

Телесигнал содержит огромное количество информации. Потребуется огромная мощность и очень широкий частотный диапазон для передачи и трансляции видео- и аудиоданных в том виде, в каком они просматриваются и слышатся людьми.

Следовательно, сжатие необходимо для повышения эффективности всего процесса. Цифровой спутниковый ресивер принимает этот сжатый цифровой телевизионный сигнал и преобразует его в аналоговый формат, который может выводить обычный телевизор.С новыми телевизорами, которые предназначены для приема цифровых сигналов, преобразование больше не требуется.

Настройка на РФ

Телевизионные сигналы представляют собой радиоволны, а радиоволны модулируются для передачи информации. Более старые и более распространенные способы модуляции радиоволн — это амплитудная модуляция (AM) и частотная модуляция (FM), и это два способа настройки на радио.

Для спутникового телевидения стандарт модуляции известен как цифровое видеовещание или DVB-S.Буква «S» означает «спутник» и отличает этот метод от стандарта модуляции, используемого в кабельном телевидении, который обозначается как DVB-C.

Поставщики услуг спутникового телевидения используют метод, называемый мультиплексированием, для смешивания и объединения нескольких каналов в одну передачу. Когда эта единственная передача достигает абонента, цифровой спутниковый ресивер выделяет отдельные каналы и подает их на телевизор.

Как работает спутниковая антенна?
Функции спутниковой тарелки — принимать сигнал, передаваемый со спутника:

Через малошумящую широковещательную частоту (LNBF) Моно-штекер
Принадлежит и охраняется авторским правом поставщика услуг.
Блюдо доступно в различных размерах.
Чем больше расстояние до спутника, тем быстрее и сильнее сигнал принимается зрителями или абонентами.

Где находится цифровой спутниковый ресивер. Телевизионные программы поступают с
Это содержимое поставщика услуг, то есть содержимое каналов, таких как HBO, ESPN, SuperSport, Signal-6, Sport 24HD и т. Д., Предоставляемых поставщиком услуг, например DSTV, TATA Sky, Skysport, Bein Media и так далее.

Их можно найти на соответствующих спутниках, таких как Eutelsat 36A для DSTV для Африки к югу от Сахары, Express AMU1 для азиатских стран согласно lyngsat и Юго-Восточной Африке, Nilesat 7w для Bein Media, Amos 4w

Где найти дополнительную спутниковую программу?
Дополнительную информацию о программе на спутнике можно найти здесь:
https: // www.lyngsat.com/

Как настроить и просканировать свой FTA Free to Air Digital Satellite Recevier System

Я надеюсь, что вы получите то или другое из этого урока. Если кто-то спросит вас, как работает цифровой спутниковый ресивер и телевизор? тогда вы можете сослаться на мой пост. Надеюсь, вам это нравится, и если у вас есть идеи, которыми вы можете поделиться с нами, не забудьте связаться с нами или оставить комментарий ниже. И не забудьте поделиться им с друзьями или в социальных сетях.

Основы проектирования цифрового радиоприемника (Radio 101)

В этой статье представлены основы проектирования цифрового радиоприемника.Благодаря множеству новых достижений в области преобразователей данных и радиотехники сложная конструкция приемника была значительно упрощена. В этой статье делается попытка объяснить, как рассчитать чувствительность и избирательность такого приемника. Это ни в коем случае не исчерпывающее изложение, но вместо этого является руководством по многим методам и расчетам, используемым в таких конструкциях.

Многие достижения в проектировании и архитектуре радиостанций позволяют быстро вносить изменения в конструкцию радиоприемников. Эти изменения позволяют уменьшить размер, стоимость, сложность и улучшить производство за счет использования цифровых компонентов для замены ненадежных и неточных аналоговых компонентов.Для того, чтобы это произошло, потребовалось множество достижений в области проектирования и производства полупроводников, которые были реализованы за последние несколько лет. Некоторые из этих достижений включают улучшенные интегрированные смесители, малошумящий усилитель, улучшенные фильтры на ПАВ, более дешевые высокопроизводительные АЦП и программируемые цифровые тюнеры и фильтры. В этой статье кратко излагаются вопросы проектирования и взаимодействия этих устройств с полными радиосистемами.

Что такое радио?

Традиционно радио считалось «коробкой», которая подключается к антенне и всему, что находится за ней, однако многие конструкции систем разделены на две отдельные подсистемы.Радио и цифровой процессор. При такой сегментации цель радиостанции — преобразовать с понижением частоты и отфильтровать полезный сигнал, а затем оцифровать информацию. Точно так же цель цифрового процессора — принимать оцифрованные данные и извлекать желаемую информацию.

Важно понимать, что цифровой приемник — это не то же самое, что цифровое радио (модуляция). Фактически, цифровой приемник отлично справится с приемом любого аналогового сигнала, такого как AM или FM.Цифровые приемники могут использоваться для приема любого типа модуляции, включая любые стандарты аналоговой или цифровой модуляции. Кроме того, поскольку ядром цифрового процессора является процессор цифровых сигналов (DSP), это позволяет управлять многими аспектами всего радиоприемника с помощью программного обеспечения. Таким образом, эти DSP могут быть перепрограммированы с помощью обновлений или новых функций в зависимости от сегментации клиентов, и все это с использованием одного и того же оборудования. Однако это полное обсуждение само по себе, а не в центре внимания данной статьи.

Основное внимание в этой статье уделяется радио и тому, как прогнозировать / проектировать производительность. Будут обсуждены следующие темы:

Доступная мощность шума
Рисунок каскадного шума
и АЦП
Коэффициент преобразования и чувствительность
АЦП паразитные сигналы и дизеринг
Точка пересечения третьего порядка
Джиттер тактового сигнала АЦП
Фазовый шум
IP3 в разделе РФ

Single-Carrier vs.Multi-Carrier

Обсуждаются два основных типа радиоприемников. Первый называется приемником с одной несущей, а второй — приемником с несколькими несущими. Их название подразумевает очевидное, однако их функция может быть не полностью ясна. Приемник с одной несущей — это традиционный радиоприемник, обеспечивающий избирательность в аналоговых фильтрах каскадов ПЧ. Приемник с несколькими несущими обрабатывает все сигналы в пределах полосы с помощью одной аналоговой полосы RF / if и получает избирательность в цифровых фильтрах, которые следуют за аналого-цифровым преобразователем.Преимущество такого приемника заключается в том, что в приложениях с несколькими приемниками, настроенными на разные частоты в одном и том же диапазоне, можно достичь меньшей конструкции системы и снижения стоимости за счет устранения избыточных схем. Типичным приложением является базовая станция сотовой / беспроводной локальной сети. Другим приложением могут быть приемники наблюдения, которые обычно используют сканеры для контроля нескольких частот. Это приложение позволяет одновременно контролировать множество частот без необходимости последовательного сканирования.

Типовой приемник с одной несущей

Типичный приемник с несколькими несущими

Преимущества внедрения цифрового радиоприемника

Перед тем, как подробно обсудить разработку цифрового радиоприемника, необходимо обсудить некоторые технические преимущества. К ним относятся передискретизация, усиление обработки, недостаточная выборка, частотное планирование / размещение побочных эффектов. Многие из них обеспечивают технические преимущества, недостижимые иным способом при использовании традиционной конструкции радиоприемника.

Передискретизация и технологическое усиление

Критерий Найквиста компактно определяет частоту дискретизации, необходимую для любого данного сигнала. Часто частота Найквиста цитируется как частота дискретизации, которая в два раза больше, чем у самого высокочастотного компонента. Это означает, что для приложения выборки ПЧ на частоте 70 МГц потребуется частота дискретизации 140 MSPS. Если наш сигнал занимает всего 5 МГц около 70 МГц, то выборка со скоростью 140 MSPS будет потрачена впустую. Вместо этого Найквист требует, чтобы сигнал был дискретизирован в два раза больше полосы частот сигнала.Следовательно, если полоса пропускания нашего сигнала составляет 5 МГц, то выборки на частоте 10 МГц вполне достаточно. Все, что выходит за рамки этого, называется передискретизацией. Передискретизация — очень важная функция, поскольку она позволяет эффективно увеличить принимаемое SNR в цифровой области.

В отличие от избыточной выборки, это действие недостаточной выборки. Недостаточная выборка — это выборка с частотой, намного меньшей, чем половина фактической частоты сигнала (см. Раздел ниже о недостаточной выборке). Следовательно, возможна передискретизация и недостаточная выборка одновременно, так как одно определяется относительно ширины полосы, а другое — интересующей частоты.

В любом процессе оцифровки, чем быстрее сигнал дискретизируется, тем ниже минимальный уровень шума, поскольку шум распространяется по большему количеству частот. Общий интегрированный шум остается постоянным, но теперь он распределен по большему количеству частот, что дает преимущества, если за АЦП следует цифровой фильтр. Минимальный уровень шума соответствует уравнению:

Это уравнение представляет уровень шума квантования внутри преобразователя и показывает взаимосвязь между шумом и частотой дискретизации FS.Следовательно, каждый раз, когда частота дискретизации удваивается, эффективный минимальный уровень шума улучшается на 3 дБ!

Цифровая фильтрация удаляет все нежелательные шумы и паразитные сигналы, оставляя только полезный сигнал, как показано на рисунках ниже.

Типичный спектр АЦП до цифровой фильтрации

Типичный спектр АЦП после цифровой фильтрации

SNR АЦП может быть значительно улучшено, как показано на диаграмме выше. Фактически, отношение сигнал / шум можно улучшить, используя следующее уравнение:

Как показано, чем больше соотношение между частотой дискретизации и шириной полосы сигнала, тем выше выигрыш от процесса.Фактически достижимо усиление до 30 дБ.

Недискретизация и преобразование частоты

Как указывалось ранее, под дискретизацией понимается процесс дискретизации с частотой, намного меньшей, чем половина фактической частоты сигнала. Например, сигнал 70 МГц, дискретизированный со скоростью 13 MSPS, является примером недостаточной дискретизации.

Недостаточная выборка важна, потому что она может выполнять функцию, очень похожую на смешивание. Когда сигнал недостаточно дискретизирован, частоты накладываются на основную полосу или первую зону Найквиста, как если бы они изначально находились в основной полосе частот.Например, наш вышеупомянутый сигнал 70 МГц при выборке с частотой 13 MSPS будет отображаться на частоте 5 МГц. Математически это можно описать как:

Это уравнение дает результирующую частоту в первой и второй зоне Найквиста. Поскольку АЦП присваивает всю информацию первой зоне Найквиста, результаты, полученные с помощью этого уравнения, должны быть проверены, чтобы убедиться, что они выше f _SampleRate/2. Если да, то частота должна быть возвращена в первую зону Найквиста путем вычитания результата из f _SampleRate.

В таблице ниже показано, как сигналы могут быть объединены в полосу модулирующих частот и их спектральная ориентация. Хотя процесс выборки (наложения) отличается от микширования (умножения), результаты очень похожи, но периодичны в зависимости от частоты дискретизации. Другое явление — это обращение спектра. Как и в миксерах, некоторые продукты меняются местами в процессе выборки, например, реверсирование верхней и нижней боковой полосы. В таблице ниже также показано, какие случаи вызывают инверсию спектра.

Входной сигнал	Диапазон частот	Сдвиг частоты	Spectral Sense
1 ^st Найквист Зона	постоянного тока — FS / 2	Вход	Нормальный
2 ^nd Найквист Зона	ФС / 2 — ФС	FS-вход	Перевернутое положение
3 ^rd Найквист Зона	ФС — 3 ФС / 2	Вход — FS	Нормальный
4 ^-й Найквист Зона	3FS / 2 — 2FS	2FS — ввод	Перевернутое положение
5 ^-й Найквист Зона	2FS — 5FS / 2	Вход — 2FS	Нормальный

Планирование частот и размещение ответвлений

Одна из самых больших проблем при проектировании радиоархитектуры — это размещение ПЧ частот.Проблема усугубляется тем, что усилители возбуждения и АЦП имеют тенденцию генерировать нежелательные гармоники, которые проявляются в цифровом спектре преобразования данных в виде ложных сигналов. Независимо от того, является ли приложение широкополосным или нет, тщательный выбор частот дискретизации и частот ПЧ может разместить эти паразиты в местах, которые сделают их безвредными при использовании с цифровыми тюнерами / фильтрами, такими как AD6620, которые могут выбрать интересующий сигнал и отклонить все другие. Все это хорошо, потому что при тщательном выборе диапазона входных частот и частоты дискретизации, усилитель возбуждения и гармоники АЦП фактически могут быть вынесены за пределы полосы пропускания.Передискретизация только упрощает дело, предоставляя больше спектра для безвредных гармоник.

Например, если определено, что вторая и третья гармоники являются особенно высокими, путем тщательного выбора места падения аналогового сигнала относительно частоты дискретизации, эти вторая и третья гармоники могут быть размещены вне полосы. Для случая скорости кодирования, равной 40,96 MSPS, и ширины полосы сигнала 5,12 МГц, размещение ПЧ между 5,12 и 10,24 МГц помещает вторую и третью гармоники вне полосы, как показано в таблице ниже.Хотя этот пример очень прост, его можно адаптировать для множества различных приложений.

Как видно, вторая и третья гармоники выходят за пределы интересующей полосы и не создают помех для основных составляющих. Следует отметить, что секунды и трети действительно перекрываются друг с другом, а псевдоним третей вокруг FS / 2. В табличной форме это выглядит, как показано ниже.

Скорость кодирования:	40.96 MSPS
Фундаментальный	5,12 — 10,24 МГц
Вторая гармоника:	10,24 — 20,48 МГц
Третья гармоника:	15,36 — 10,24 МГц

Другой пример частотного планирования можно найти в недостаточной выборке.Если диапазон аналогового входного сигнала составляет от DC до FS / 2, тогда комбинация усилителя и фильтра должна соответствовать требуемым характеристикам. Однако, если сигнал помещается в третью зону Найквиста (от FS до 3FS / 2), от усилителя больше не требуется соответствие гармоническим характеристикам, требуемым спецификациями системы, поскольку все гармоники будут выходить за пределы полосы пропускания фильтра. Например, диапазон фильтра полосы пропускания может быть от FS до 3FS / 2. Вторая гармоника будет охватывать от 2FS до 3FS, что выходит далеко за пределы диапазона фильтров полосы пропускания.Затем нагрузка перекладывается на конструкцию фильтра при условии, что АЦП соответствует основным требованиям на интересующей частоте. Во многих приложениях это выгодный компромисс, поскольку многие сложные фильтры могут быть легко реализованы с использованием как методов ПАВ, так и LCR на этих относительно высоких частотах ПЧ. Хотя этот метод снижает гармонические характеристики усилителя возбуждения, нельзя жертвовать характеристиками интермодуляции.

Использование этого метода для вывода гармоник за пределы интересующей зоны Найквиста позволяет легко фильтровать их, как показано выше.Однако, если АЦП по-прежнему генерирует собственные гармоники, можно использовать ранее описанный метод для тщательного выбора частоты дискретизации и аналоговой частоты, чтобы гармоники попадали в неиспользуемые участки полосы пропускания и подвергались цифровой фильтрации.

Ожидаемые характеристики приемника

Имея в виду эти мысли, как можно определить производительность радио и какие компромиссы можно сделать. Как показано ниже, можно использовать многие методы традиционной радиотехники. На протяжении всего обсуждения, приведенного ниже, существует некоторая разница между многоканальным и одноканальным радио.На них будет указано. Имейте в виду, что это обсуждение не завершено, и многие области остались незатронутыми. Дополнительную информацию по этому вопросу можно найти в одной из ссылок в конце этой статьи. Кроме того, это обсуждение касается только данных, доставленных в DSP. Многие приемники используют собственные схемы для дальнейшего повышения производительности за счет дополнительного подавления шума и устранения гетеродина.

Для дальнейшего обсуждения типовая конструкция приемника показана выше.Рассматриваемое в этом разделе обсуждение начинается с антенны и заканчивается цифровым тюнером / фильтром в конце. За этой точкой находится цифровой процессор, который выходит за рамки данного обсуждения.

Анализ начинается с нескольких предположений. Во-первых, предполагается, что приемник ограничен шумом. Это значит, что внутри полосы отсутствуют шпоры, которые в противном случае ограничили бы производительность. Разумно предположить, что выбор LO и IF может быть сделан таким образом, что это правда. Кроме того, позже будет показано, что паразиты, генерируемые внутри АЦП, обычно не являются проблемой, поскольку их часто можно устранить с помощью дизеринга или разумного использования передискретизации и размещения сигнала.В некоторых случаях это может быть нереалистичным предположением, но они предоставляют отправную точку, с которой можно определить пределы производительности.

Второе предположение состоит в том, что полоса пропускания входного каскада приемника — это наша полоса Найквиста. Хотя наша фактическая выделенная полоса пропускания может составлять только 5 МГц, использование полосы Найквиста упростит вычисления на этом пути. Следовательно, частота дискретизации 65 MSPS даст полосу Найквиста 32,5 МГц.

Доступная мощность шума

Чтобы начать анализ, необходимо учесть шум на порте антенны.Поскольку правильно подобранная антенна, очевидно, является резистивной, для определения напряжения шума на согласованных входных клеммах можно использовать следующее уравнение.

Доступная мощность от источника, в данном случае антенны, составляет:

Что упрощается, если предыдущее уравнение подставить в:

Таким образом, в действительности доступная мощность шума от источника в этом случае не зависит от импеданса для ненулевых и конечных значений сопротивления.

Это важно, потому что это точка отсчета, с которой будет сравниваться наш приемник. Когда речь идет о коэффициенте шума сцены, часто говорят, что она показывает на «x» дБ выше шума «kT». Это источник этого выражения.

При прохождении каждого каскада через приемник этот шум уменьшается за счет коэффициента шума каскада, как описано ниже. Наконец, когда канал настраивается и фильтруется, большая часть шума удаляется, остается только то, что находится внутри интересующего канала.

Рисунок каскадного шума

Коэффициент шума — это показатель качества, используемый для описания того, сколько шума добавляется к сигналу в цепи приема радиостанции. Обычно он указывается в дБ, хотя при вычислении коэффициента шума используется числовое отношение (не логарифмическое). Не логарифмический коэффициент называется шумовым фактором и обычно обозначается как F , где он определяется, как показано ниже.

После того, как каждому каскаду в радиостанции назначен коэффициент шума, его можно использовать для определения их каскадных характеристик.Общий коэффициент шума, относящийся к входному порту, можно вычислить следующим образом.

Вышеупомянутые F — это коэффициенты шума для каждого из последовательных каскадов, а G — коэффициенты усиления каскадов. На данный момент ни коэффициент шума, ни коэффициенты усиления не представлены в логарифмической форме. Когда применяется это уравнение, все составляющие шума отражаются на порте антенны. Таким образом, доступный шум из предыдущего раздела может быть снижен непосредственно с помощью коэффициента шума.

Например, если доступный шум составляет -100 дБмВт, вычисленный коэффициент шума составляет 10 дБ, а коэффициент преобразования равен 20 дБ, то общий эквивалентный шум на выходе составляет -70 дБмВт.

При применении этих уравнений следует учитывать несколько моментов. Во-первых, пассивные компоненты предполагают, что коэффициент шума равен их потерям. Во-вторых, пассивные компоненты в серии можно суммировать до применения уравнения. Например, если два фильтра нижних частот включены последовательно, каждый с вносимыми потерями 3 дБ, они могут быть объединены, и потери одного элемента предположительно равны 6 дБ.Наконец, смесители часто не имеют коэффициента шума, установленного для них производителем. Если не указано иное, можно использовать вносимые потери, однако, если коэффициент шума поставляется вместе с устройством, его следует использовать.

Коэффициенты шума и АЦП

Хотя коэффициент шума можно назначить АЦП, часто бывает проще работать с АЦП по-другому. АЦП — это устройства напряжения, тогда как коэффициент шума на самом деле является проблемой мощности шума. Поэтому часто бывает проще обработать аналоговые части АЦП с точки зрения коэффициента шума, а затем преобразовать в напряжение на АЦП.Затем преобразуйте шум АЦП во входное опорное напряжение. Затем шум аналогового сигнала и АЦП можно суммировать на входе АЦП, чтобы найти общий эффективный шум.

Для этого приложения был выбран 12-битный аналого-цифровой преобразователь AD9042 или AD6640. Эти продукты могут производить выборку до 65 MSPS, скорость, подходящую для оцифровки AMPS всего диапазона и способную поддерживать опорную тактовую частоту GSM 5x. Этого более чем достаточно для приложений AMPS, GSM и CDMA. В таблице указано, что типичный SNR составляет 68 дБ.Следовательно, следующим шагом является расчет снижения шума в приемнике из-за шумов АЦП. Опять же, самый простой метод — это преобразовать как SNR, так и шум приемника в среднеквадратичное значение. вольт, а затем суммируйте их для получения общего среднеквадратичного значения. шум. Если АЦП имеет входной диапазон от пика до пика 2 В:

Это напряжение отражает все шумы АЦП, тепловые и квантовые. Полный диапазон АЦП составляет 0,707 В (действующее значение).

После вычисления эквивалентного входного шума АЦП следующее вычисление — это шум, генерируемый самим приемником.Поскольку мы предполагаем, что полоса пропускания приемника равна полосе пропускания Найквиста, частота дискретизации 65 MSPS дает полосу пропускания 32,5 МГц. Исходя из имеющихся уравнений мощности шума, мощность шума от аналогового входного каскада составляет 134,55E15 Вт или -98,7 дБмВт. Это шум, присутствующий в антенне, который должен быть увеличен коэффициентом преобразования и уменьшен коэффициентом шума. Если усиление преобразования составляет 25 дБ, а коэффициент шума составляет 5 дБ, то шум, представленный входной цепи АЦП, составляет:

на 50 Ом (134.9e-12 Вт). Поскольку входной импеданс АЦП составляет около 1000 Ом, мы должны либо согласовать с ним стандартное сопротивление ПЧ 50 Ом, либо уменьшить сопротивление АЦП. Разумный компромисс — уменьшить диапазон до 200 Ом с помощью параллельного резистора, а затем использовать трансформатор 1: 4 для согласования с остальными. Трансформатор также служит для преобразования несимметричного входа в сбалансированный сигнал, необходимого для АЦП, а также для обеспечения некоторого усиления по напряжению. Поскольку имеется скачок импеданса 1: 4, в этом процессе также увеличивается коэффициент усиления по напряжению, равный 2.

Из этого уравнения, наше напряжение, возведенное в квадрат на 50 Ом, составляет 6,745e-9 или на 200 Ом, 26,98e-9.

Теперь, когда мы знаем шум от АЦП и РЧ-интерфейса, общий шум в системе можно вычислить как квадратный корень из суммы квадратов. Таким образом, полное напряжение составляет 325,9 мкВ. Теперь это общий шум, присутствующий в АЦП из-за шума приемника и шума АЦП, включая шум квантования.

Коэффициент преобразования и чувствительность

Как это шумовое напряжение влияет на общую производительность АЦП? Предположим, что в полосе пропускания приемника присутствует только один радиочастотный сигнал.Тогда отношение сигнал / шум будет:

Поскольку это приложение с передискретизацией и фактическая ширина полосы сигнала намного меньше, чем частота дискретизации, шум будет значительно уменьшен после цифровой фильтрации. Поскольку полоса пропускания входного каскада такая же, как у нашего АЦП, и шум АЦП, и шум ВЧ / ПЧ будут улучшаться с той же скоростью. Поскольку многие стандарты связи поддерживают узкую полосу пропускания канала, мы примем канал 30 кГц. Таким образом, мы получаем 33,4 дБ от технологического усиления.Следовательно, наше исходное SNR 66,7 дБ теперь составляет 100,1 дБ. Помните, что отношение сигнал / шум увеличилось, потому что был отфильтрован лишний шум, который является источником усиления процесса.

Рисунок 13 Восемь равных силовых карданов

Если это радиомодуль с несколькими несущими, динамический диапазон АЦП должен использоваться совместно с другими РЧ несущими. Например, если имеется восемь несущих одинаковой мощности, каждый сигнал не должен превышать 1/8 общего диапазона, если рассматриваются сигналы от пика к пику. Однако, поскольку обычно сигналы в приемнике не совпадают по фазе (поскольку пульты дистанционного управления не синхронизированы по фазе), сигналы будут синхронизироваться редко, если вообще когда-либо.Следовательно, требуется намного меньше требуемых 18 дБ. Поскольку на самом деле не более 2 сигналов могут быть синхронизированы одновременно, и поскольку они являются модулированными сигналами, только 3 дБ будут зарезервированы для целей запаса. В том случае, если сигналы действительно выравниваются и приводят к ограничению преобразователя, это произойдет всего за небольшую долю секунды, прежде чем условие перегрузки будет устранено. В случае радиосвязи с одной несущей не требуется места для головы.

В зависимости от схемы модуляции для адекватной демодуляции требуется минимальное отношение C / N.Если схема цифровая, то следует учитывать коэффициент ошибок по битам (BER), как показано ниже. Предполагая, что требуется минимальное отношение C / N 10 дБ, наш уровень входного сигнала не может быть настолько малым, что оставшееся отношение сигнал / шум будет меньше 10 дБ. Таким образом, уровень нашего сигнала может упасть на 90,1 дБ от текущего уровня. Поскольку полный диапазон АЦП составляет +4 дБм (200 Ом), уровень сигнала на входе АЦП составляет –86,1 дБмВт. Если бы в тракте РЧ / ПЧ было усиление 25 дБ, то чувствительность приемника на антенне была бы –86,1 минус 25 дБ или –111.1 дБм. Если требуется большая чувствительность, то на ступенях ВЧ / ПЧ можно использовать большее усиление. Однако коэффициент шума не зависит от усиления, и увеличение коэффициента усиления также может отрицательно сказаться на шумовых характеристиках дополнительных каскадов усиления.

Рис.14.Частота ошибок по битам в зависимости от отношения сигнал / шум

АЦП, паразитные сигналы и дизеринг

Пример с ограничением шума недостаточно полно демонстрирует истинные ограничения приемника. Другие ограничения, такие как SFDR, более жесткие, чем SNR и шум.Предположим, что аналого-цифровой преобразователь имеет спецификацию SFDR -80 дБFS или -76 дБм (полная шкала = + 4 дБм). Также предположим, что допустимое отношение несущей к источнику помех, C / I (отличное от C / N) составляет 18 дБ. Это означает, что минимальный уровень сигнала составляет -62 дБ полной шкалы (-80 плюс 18) или -58 дБм. На антенне это -83 дБмВт. Следовательно, как можно видеть, SFDR (однотональный или многотональный) ограничит производительность приемника задолго до того, как будет достигнуто фактическое ограничение шума.

Однако метод, известный как дизеринг, может значительно улучшить SFDR.Как показано в примечании к применению AN410 компании Analog Devices, добавление внеполосного шума может значительно улучшить SFDR до минимального уровня шума. Хотя величина дизеринга зависит от преобразователя, этот метод применим ко всем АЦП, пока статический DNL является ограничением производительности, а не проблемами переменного тока, такими как скорость нарастания. В AD9042, описанном в примечании к применению, добавленный шум составляет всего -32,5 дБмВт или 21 код среднеквадратичного значения. Как показано ниже, графики до и после дизеринга дают представление о потенциале улучшения.Проще говоря, дизеринг работает, беря когерентные паразитные сигналы, генерируемые АЦП, и рандомизирует их. Поскольку энергия паразитов должна быть сохранена, дизеринг просто заставляет их проявляться как дополнительный шум в нижней части преобразователя. Это можно наблюдать на графиках до и после дизеринга как небольшое увеличение среднего минимального уровня шума преобразователя. Таким образом, компромисс, достигнутый за счет использования внеполосного дизеринга, заключается в том, что буквально все генерируемые внутри паразитные сигналы могут быть удалены, однако есть небольшой удар в общем SNR преобразователя, который на практике составляет менее 1 дБ. потери чувствительности по сравнению с примером с ограничением шума и намного лучше, чем с примером с ограничением SFDR, показанным ранее.

АЦП без дизеринга

АЦП с дизерингом

Два важных момента о дизеринге перед закрытием темы. Во-первых, в приемнике с несколькими несущими нельзя ожидать, что ни один из каналов будет коррелирован. Если это так, то часто множественные сигналы будут служить самосмешиванием для канала приемника. Хотя в некоторых случаях это верно, иногда потребуется добавить дополнительный дизеринг для заполнения при слабой силе сигнала.

Во-вторых, шума, вносимого одним только аналоговым входным каскадом, недостаточно для дизеринга АЦП.В приведенном выше примере было добавлено 32,5 дБм дизеринга, чтобы обеспечить оптимальное улучшение SFDR. Для сравнения, аналоговый входной каскад обеспечивает мощность шума только –68 дБм, что далеко от того, что необходимо для обеспечения оптимальной производительности.

Точка пересечения третьего порядка

Помимо преобразователя SFDR, РЧ-часть способствует ложным характеристикам приемника. Эти шпоры не подвержены влиянию таких методов, как дизеринг, и их необходимо устранять, чтобы предотвратить нарушение работы приемника.Перехват третьего порядка является важной мерой, поскольку уровни сигнала в цепи приема увеличиваются в зависимости от конструкции приемника.

Чтобы понять, какой уровень производительности требуется от широкополосных радиочастотных компонентов, мы рассмотрим спецификацию GSM, возможно, самого требовательного из приложений приемника.

Приемник GSM должен уметь восстанавливать сигнал с уровнем мощности от -13 до -104 дБм. Предположим также, что полная шкала АЦП составляет 0 дБмВт, а потери через фильтры приемника и смесители составляют 12 дБ.Кроме того, поскольку несколько сигналов должны обрабатываться одновременно, не следует использовать АРУ. Это снизит чувствительность к радиочастоте и приведет к потере более слабого сигнала. Используя эту информацию, рассчитывается усиление RF / IF, равное 25 дБ (0 = -13-6-6 + x).

Рекомендации по перехвату входных данных 3-го порядка

Требуемое усиление 25 дБ распределяется, как показано. Хотя полная система будет иметь дополнительные компоненты, это послужит нашему обсуждению. Исходя из этого, при полномасштабном сигнале GSM на уровне -13 дБм, вход АЦП будет 0 дБм.Однако при минимальном сигнале GSM -104 дБм, сигнал на АЦП будет -91 дБм. С этого момента приведенное выше обсуждение может быть использовано для определения пригодности АЦП с точки зрения шумовых характеристик и характеристик паразитных помех.

Теперь, с этими сигналами и необходимыми коэффициентами усиления системы, теперь можно проверить характеристики усилителя и смесителя при возбуждении полномасштабным сигналом -13 дБмВт. Решение для продуктов 3-го порядка по натурному сигналу:

Предполагая, что общие паразитные характеристики должны быть больше 100 дБ, решение этого уравнения для входного усилителя показывает, что входной усилитель третьего порядка с IIP> +37 дБм.В смесителе уровень сигнала был увеличен на 10 дБ, а новый уровень сигнала составляет -3 дБмВт. Однако, поскольку микшеры указаны на их выходе, этот уровень снижается как минимум на 6 дБ до –9 дБм. Следовательно, для смесителя OIP> +41 дБм. Так как на их выходе указаны смесители. На последнем этапе усиления сигнал будет ослаблен до -9 дБмВт (как на выходе смесителя). Для усилителя ПЧ IIP> +41 дБм. Если эти характеристики соблюдены, то производительность должна быть равна

Джиттер часов АЦП

Одной из динамических характеристик, которая жизненно важна для хороших характеристик радиосвязи, является джиттер тактовой частоты АЦП.Несмотря на то, что низкий джиттер важен для отличных характеристик основной полосы частот, его влияние усиливается при дискретизации сигналов с более высокой частотой (более высокая скорость нарастания), например, в приложениях с недостаточной дискретизацией. Общий эффект плохой спецификации джиттера — уменьшение отношения сигнал / шум при увеличении входных частот. Термины апертурный джиттер и апертурная неопределенность часто меняются местами в тексте. В этом приложении они имеют то же значение. Неопределенность апертуры — это изменение от образца к образцу в процессе кодирования.Неопределенность апертуры имеет три остаточных эффекта: первый — это увеличение системного шума, второй — неопределенность фактической фазы самого дискретизированного сигнала и третий — межсимвольные помехи. При отборе ПЧ для достижения требуемых шумовых характеристик требуется погрешность апертуры менее 1 пс. С точки зрения фазовой точности и межсимвольной интерференции влияние апертурной неопределенности невелико. В худшем случае 1 пс среднеквадратичное значение. при ПЧ 250 МГц погрешность фазы равна 0.09 градусов среднеквадратичное. Это вполне приемлемо даже для требовательных спецификаций, таких как GSM. Поэтому основное внимание в этом анализе будет уделено общему вкладу шума из-за апертурной неопределенности.

В синусоиде максимальная скорость нарастания приходится на переход через нуль. В этот момент скорость нарастания определяется первой производной синусоидальной функции, вычисленной при t = 0:

оценивается при t = 0, функция косинуса принимает значение 1, а уравнение упрощается до:

Единицами скорости нарастания являются вольты в секунду, они показывают, насколько быстро сигнал проходит через нулевой переход входного сигнала.В системе дискретизации опорные часы используются для дискретизации входного сигнала. Если тактовые импульсы выборки имеют апертурную погрешность, генерируется напряжение ошибки. Это напряжение ошибки может быть определено умножением входной скорости нарастания на «джиттер».

Анализируя единицы, можно увидеть, что это дает единицу вольт. Обычно неопределенность апертуры выражается в среднеквадратичных секундах. и, следовательно, напряжение ошибки будет в среднеквадратичном вольт. Дополнительный анализ этого уравнения показывает, что по мере увеличения частоты аналогового входа среднеквадратичное значение.напряжение ошибки также увеличивается прямо пропорционально неопределенности апертуры.

В преобразователях выборки ПЧ чистота тактовой частоты имеет огромное значение. Как и в процессе микширования, входной сигнал умножается на гетеродин или, в данном случае, тактовую частоту дискретизации. Поскольку умножение во времени является сверткой в частотной области, спектр тактовой частоты дискретизации свертывается со спектром входного сигнала. Поскольку неопределенность апертуры — это широкополосный шум на тактовом сигнале, он также проявляется как широкополосный шум в дискретизированном спектре.А поскольку АЦП — это система дискретизации, спектр является периодическим и повторяется в зависимости от частоты дискретизации. Таким образом, этот широкополосный шум снижает минимальный уровень шума АЦП. Теоретическое соотношение сигнал / шум для АЦП, ограниченное неопределенностью апертуры, определяется следующим уравнением.
