Lpf на усилителе что это

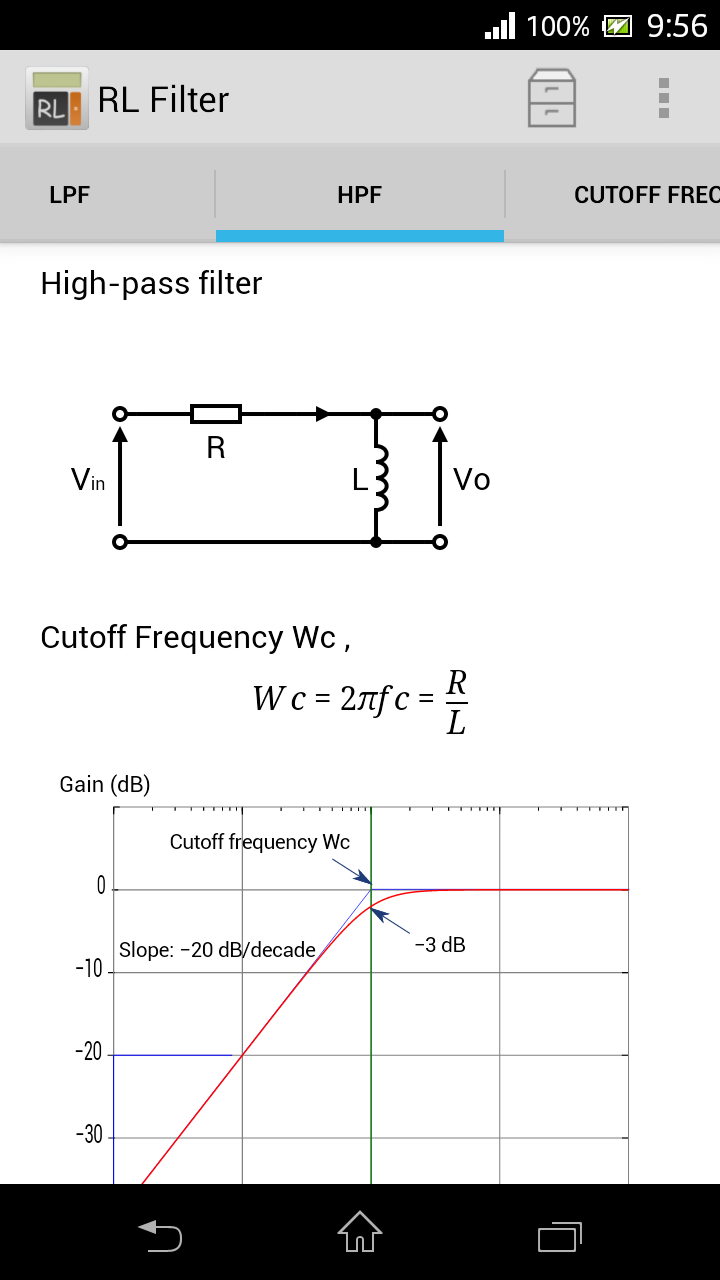

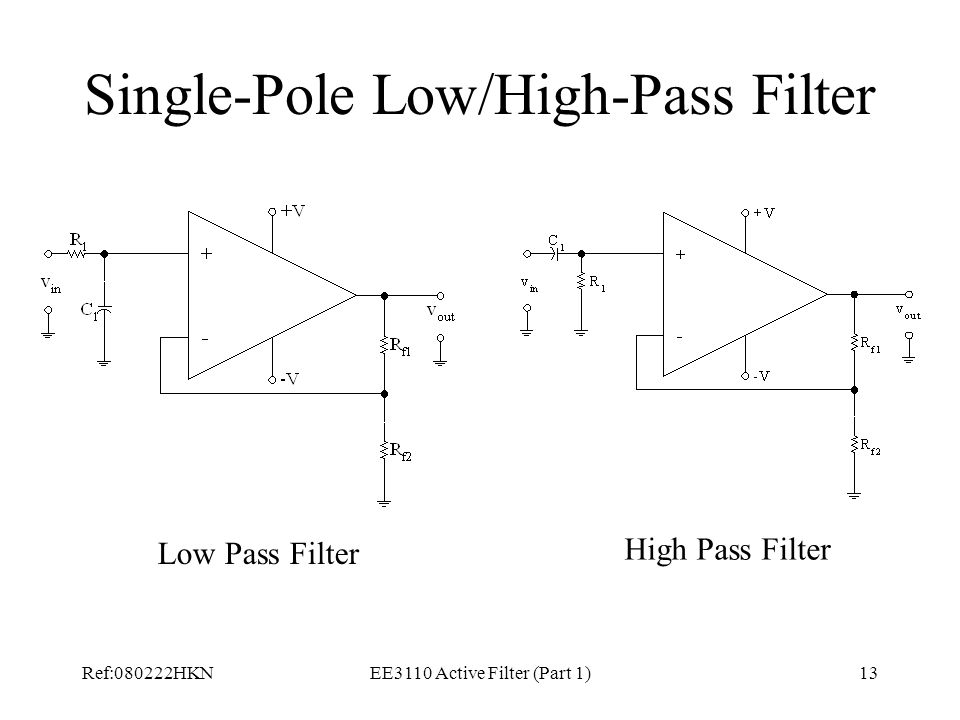

HPF (High Pass Filter) – фильтр низких частот, это такой фильтр в звуковой аппаратуре, который обрезает все звуковые частоты ниже частоты установки фильтра. На графике это выглядит так:

Включать этот фильтр нужно обязательно в том случае если вы подключили к усилителю акустику размером 10, 13, 16 см. Для такой акустики необходимо убрать частоты ориентировочно ниже 100 Hz, 70 Hz, 50 Hz соответственно. Обрезают низкие частоты для того, чтобы акустика не перегружалась басами которые не может полноценно отыграть. При правильной подрезке улучшается СЧ спектр, повышается скорость атаки, и снижается вероятность выхода акустики из строя. Настраивайте фильтр на слух, для каждой конкретной акустики и места её установки настройка может быть разной. Рекомендуемая частота подрезки для 16см акустики 60-80Hz

На большинстве усилителей этот фильтр включается переключателем вроде этого:

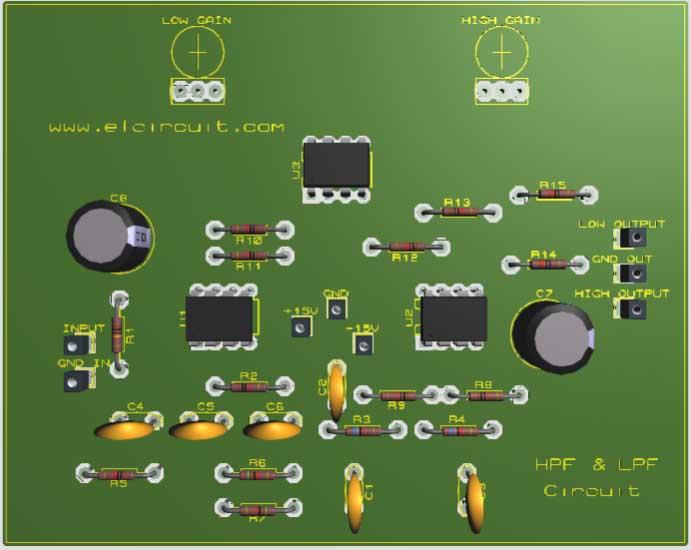

Т.е. вы можете включить либо фильтр HPF или фильтр LPF или вообще отключить фильтры.

Также есть потенциометр выставляющий частоту (в данном случае 50-150 Hz хотя бывают настройки и пошире). В дорогих усилителях существует возможность включить одновременно и HPF и LPF фильтр, получив таким образом полосовой фильтр (Bandpass).

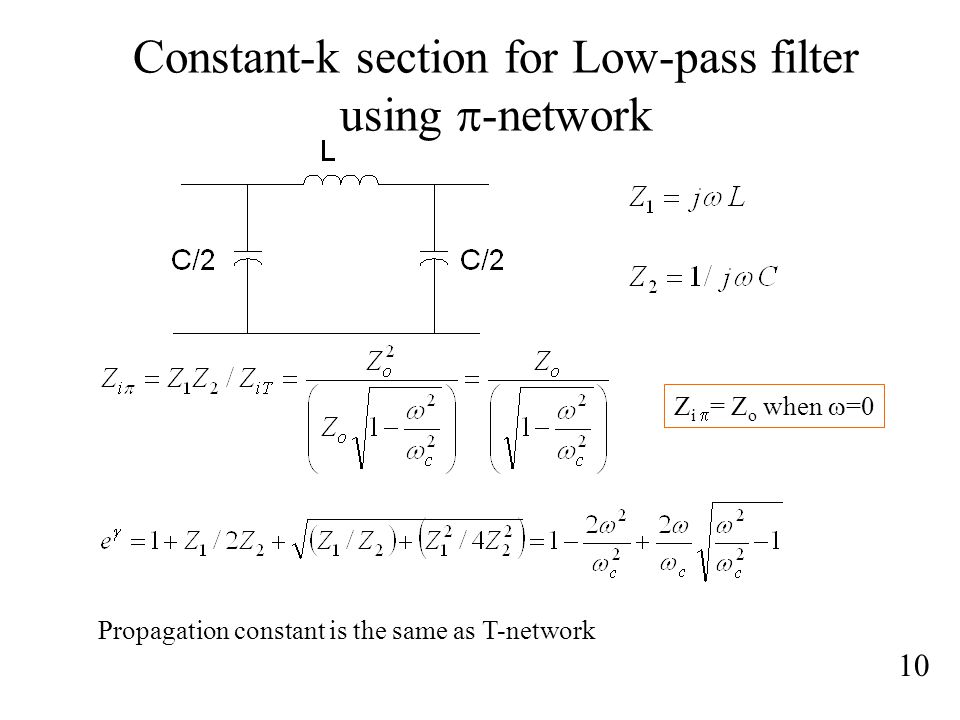

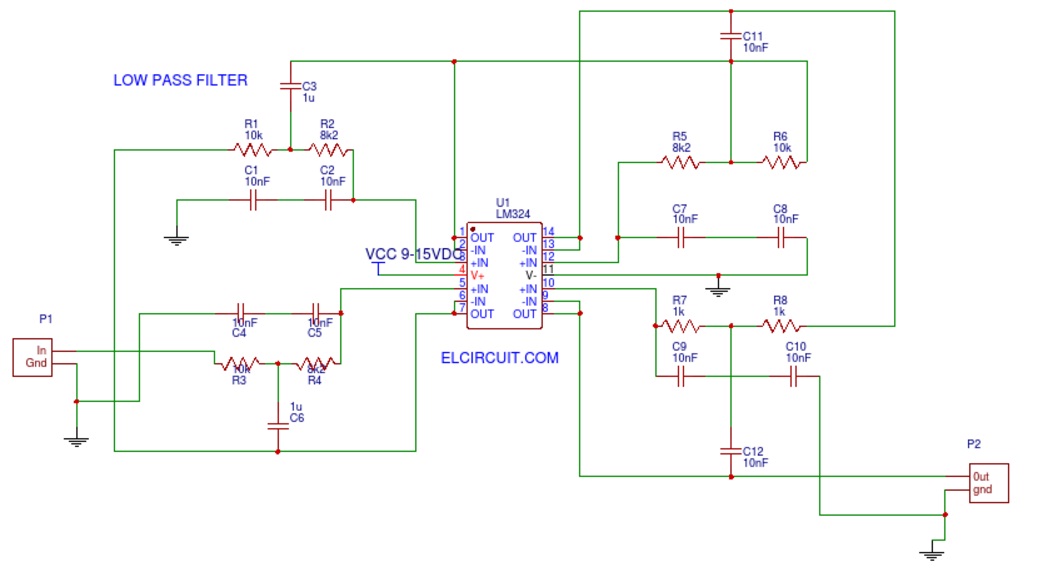

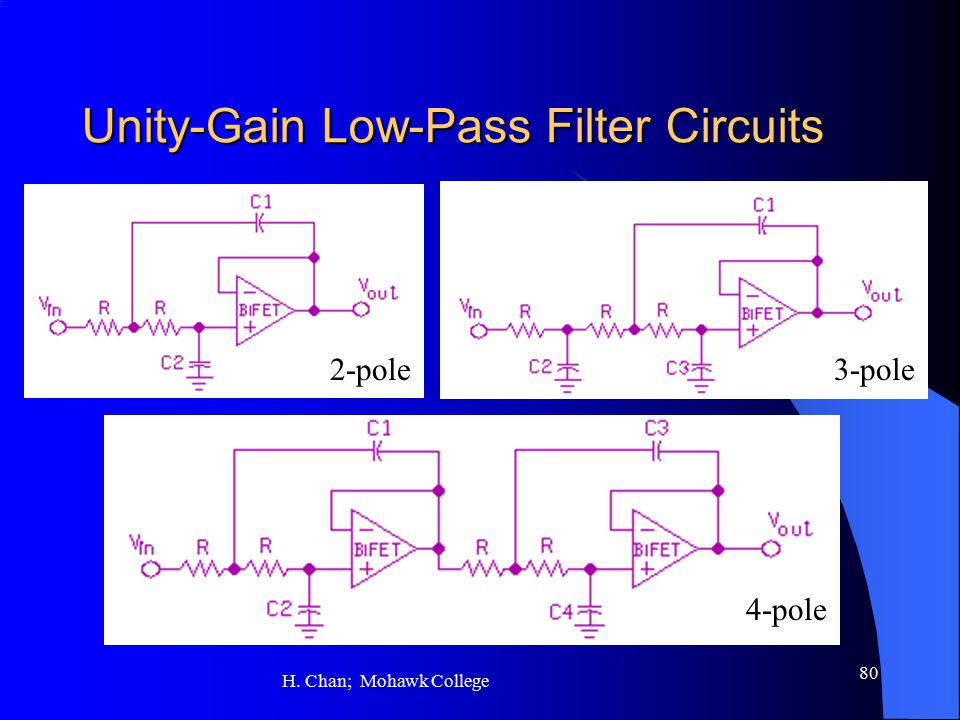

LPF (Low Pass Filter) – фильтр высоких частот, пропускающий звук ниже частоты настройки фильтра. Обычно его используют при включении сабвуфера или мидбасовых динамиков.

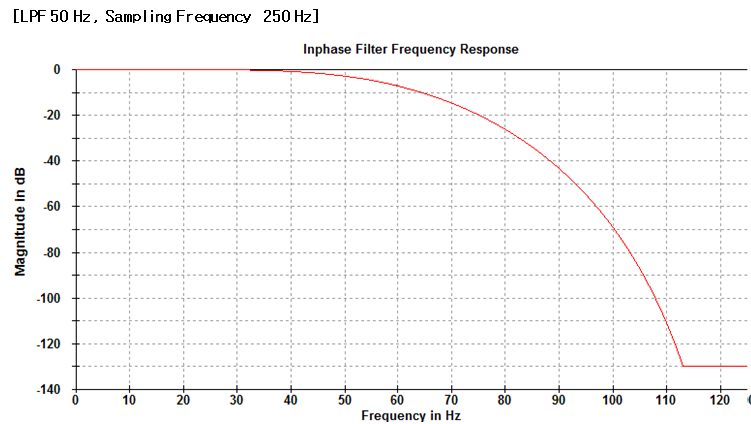

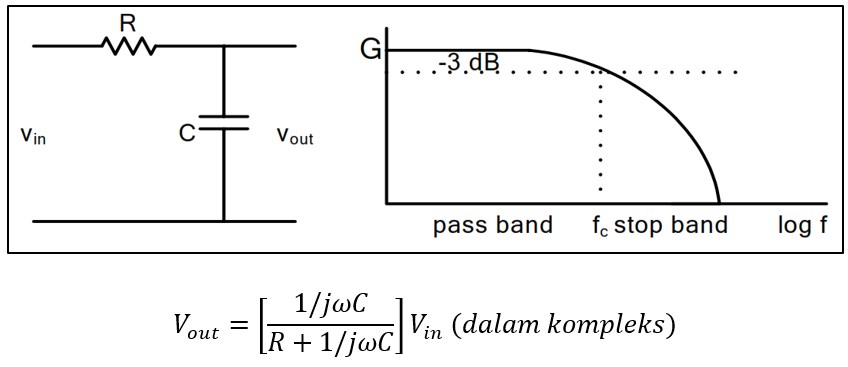

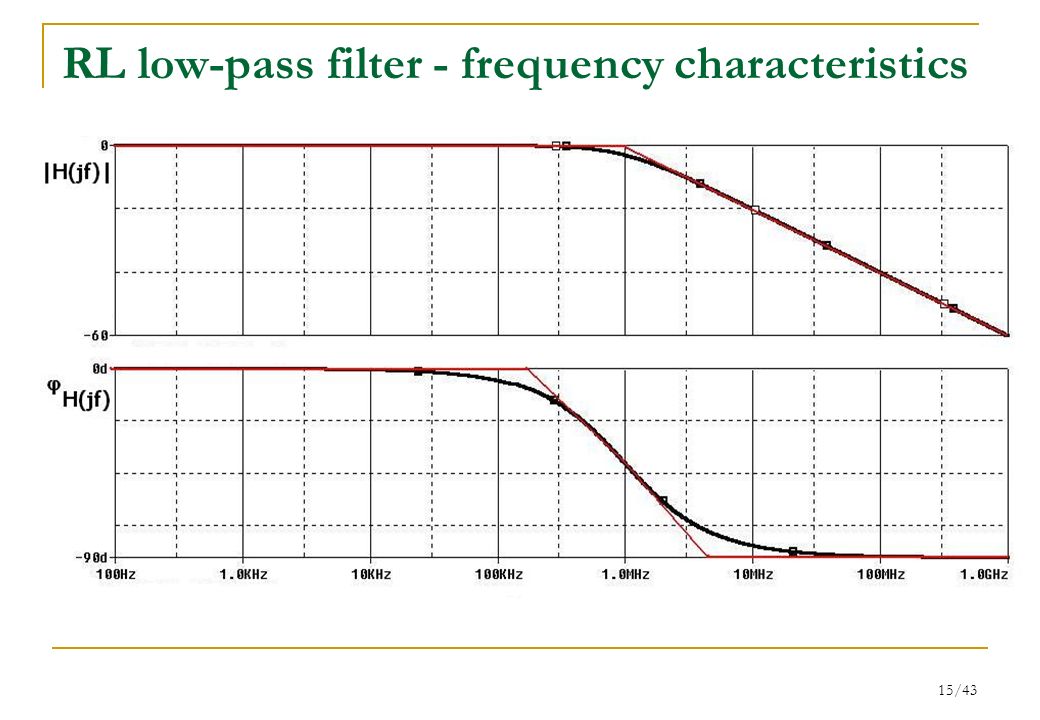

На графике это выглядит так:

Если вы подключаете сабвуфер и он расположен в багажнике то частота настройки фильтра должна быть не выше 70Hz, иначе велика вероятность того, что звук сабвуфера будет локализованным (вы будете слышать сабвуфер сзади, отдельно от всей музыки). Это связано с особенностями человеческого слуха-человек начинает понимать откуда идет звук частотой выше где-то 70Hz. Поэтому сабвуфер в автомобиле стараются «обрезать» как можно ниже, чтобы казалось что звук идет «отовсюду» а не из багажника. Если ваш сабвуфер расположен спереди, под сидением например, то можно поднять частоту среза даже до 150Hz.

В любом случае, задача всей настройки-добиться слитного звучания музыки в машине, в идеале вы не должны слышать отдельные динамики а только музыку в целом. Опытной настройкой фильтров добейтесь наилучшего результата.

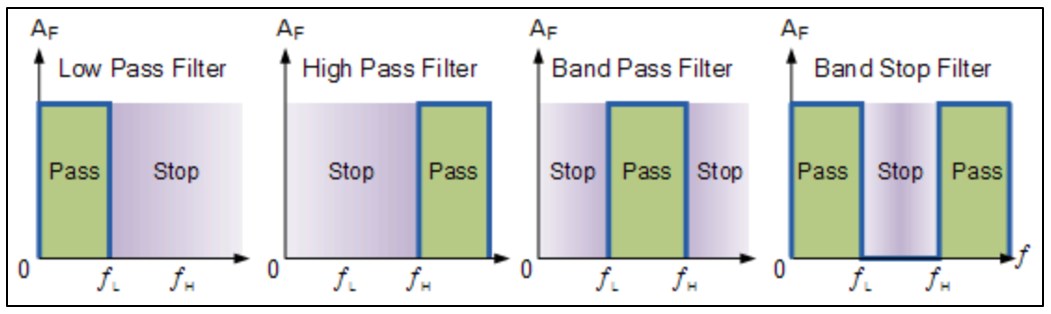

Фильтр Bandpass (полосовой фильтр)

Позволяет включать одноврененно фильтры высоких и низких частот ограничивая диапазон с 2х сторон, устанавливая границы воспроизведения динамиков.
Актуален для 3х полосных систем с отдельными СЧ динамиками диапазон (200-4000Hz) либо для НЧ динамиков (60-200Hz)

Искал достаточно простое и в тоже время точное описание процедуры настройки автомобильного усилителя и наткнулся на бортовой журнал Sutener71.

У себя в БЖ пишу для последующего использования мной же в своей машине (пришел к тому, что не могу слушать бубуканье штатной акустики и меняю на более высокий уровень + усилитель, головное устройство давно заменил). Акустика приобретена. С выбором усилителя почти закончено — есть три кандидата.

О них — в отдельной ветке.

Инструкцию тупо скопировал, предварительно исправив орфографические ошибки ;). Если при настройке будут отклонения от ниже написанного, позже статью откорректирую.

Как настроить усилитель?
1. Выбор уровня чувствительности усилителя
Грубо говоря громкость (хотя это и не совсем так). Выкручивая регулятор от большего числа к меньшему мы её повышаем.

2. Фильтры
ФНЧ — отфильтровывает Низкие частоты
ФВЧ — отфильтровывает Высокие частоты

Скажем, установив регулятор ФНЧ на 50 гц, на динамик будут поступать частоты до 50 Гц.

Внимание: на разных усилителях возможны варианты — или это будет селектор с выбором типа фильтров и одним регулятором, или же отдельные регуляторы для ФВЧ и ФНЧ.
в некторых усилителях возможно включение обоих фильтров, таким образом включив ФНЧ и ФВЧ мы можем получит полосовой фильтр. Например установив ФНЧ на 200 Гц а ФВЧ на 50 Гц, акустика будет воспроизводить сигнал в диапазоне от 50 до 200 Герц соответсвенно

У некоторых старых моделей усилителей встречаются фиксированные фильтры.

Выбор фильтрации производиться селектором.

3. Сабсоник.
По большей части необходим для сабвуферов (в фазоинверторном оформлении) Но его можно так же использовать и как ФВЧ.

Так же существуют сабсоники с фиксированной частотой фильтрации

4.Басс Буст
Позволяет повысить громкость на определённой частоте

Внимание: частота басс буста как правило фиксированная.Но на некоторых усилителях присутствует дополнительный регулятор позволяющий выбрать необходииую частоту.

Так же существуют басс бусты с фиксированным усилением

5.Регулятор фазы
Служит для согласования работы сабвуфера с фронтом.И в целом для его более точной настройки.

Также существуют фиксированные регуляторы фазы

6.Крутизна фильтров
Селектор позволяет выбрать крутизну спада фильтров.

Внимание не рассматривайте нижепреведённый текст как руководство пользователя. Здесь я постарался лишь в кратце и более доступным языком
объяснить «что для чего».При настройке усилителя включайте голову и будьте благоразумны! Я не отвечаю за возможный причинённый вам ущерб.
Если вы не уверены что сможете это сделать самостоятельно — обратитесь к специалистам

Если у вас компонентная или коаксиальная акустика [два динамика спереди и два сзади] 5.25″ ,6.5″, 6х9″ и других популярных размеров то настройка заключается в следующем:

Как правило, такая акустика не способна воспроизводить сверхнизкие частоты (для этого существует Сабвуфер, поэтому выберите ФВЧ на той паре каналов где она подключена. Установите регулятор ФВЧ на 60-80 Гц. Далее выкрутите «Gain» на минимум. И выставите на головном устройстве почти максимальную громкость. Далее выкручивайте Gain до появления искажений. Будьте аккуратны. Более тонкая настройка заключается в том чтобы найти компромисс между «громкостью» и «басовитостью» динамиков, при этом главным является отсутствие искажений в звучании. С помощью гейна и ФВЧ настройте тот звук, который вам больше нравится, попеременно регулируя усиление и частоту фильтрации.

Для сабвуферов и аналогичных им басовых динамиков всё аналогично, за исключнием того, что здесь мы используем ФНЧ, т. е. цель — не дать сабвуферу воспроизводить более высокие частоты. Обычно при настройке выбирают 50-80 Гц. Если у вас ФИ корпус, то желательно воспользоваться сабсоником. Если есть регулятор фазы — не пожалейте времени, покрутите его, послушайте. Возможно, в каком либо положении сабвуфер станет играть громче и быстрее.

Смысл конечной настройки должен быть таков что:

каждый динамик должен играть свой диапазон частот.
Если к примеру у вас сабвуфер и фронт, то, как правило, частоту ФВЧ для динамиков и частоту ФНЧ для сабвуфера устанавливают одинаковой. Т.е. скажем сабвуфер играет до 80 Гц, а фронт уже от тех же 80 Гц.
Это как правило, но не всегда так. Помните что звук вы выстраиваете для себя. Настраивайте так, как вам больше понравится.

Level — уровень — устанавливаешь входную чувствительность усилка. Устанавливаешь 3/4 громкость на ГУ и потихонькуу прибавляешь Level до появления искажений и крутишь немного назат пока искажения не пропадут и так и оставляешь.

BassBoost — подьем басов — если хочется «погуще бас» но я бы не трогал.

HPF — фильтр ВЧ — устанавливает нижнюю границу диапазона ВЧ. низкие частоты «срезает» — для «пищалок»

X-over — режим работы кроссовера — если усилитель питает сабвуфер- поставьте LowPass. если широкополосные динамики то full. если вч твиттеры «пищалки» то HighPass

LPF — фильтр НЧ — устанавливает верхнюю границу диапазона НЧ. высокие частоты срезает — для сабвуфера

Subsonic — фильтр инфранизких частот, то есть частот ниже 20 Гц. — мы их все равно не услышим и это создает паразитную нагрузку на динамики. Этот фильтр ее устраняет. установи на 20Гц для саба или 50гц для широкополосных динамиков

другие переключатели не свойственны классическому усилителю — установи на LOW

Сабвуфер — важная часть акустической системы автомобиля. Именно он позволяет не только слушать музыку, но и ощущать её глубину и объём всем телом. Именно правильная настройка сабвуфера в машине способна значительно увеличить удовольствие от прослушивания музыки.

Содержание статьи:

Существует мнение, что сабвуфер в автомобиле нужен только для молодёжи, слушающей утробный афроамериканский рэп, выворачивающий внутренности. На самом деле это не так. Сабвуфер всего лишь позволяет расширить динамический диапазон воспроизведения. Ведь низкие частоты есть практически в любом музыкальном материале, даже в классической музыке.

Но небольшие дверные колонки не позволяют слушать низкий бас. Зато с этим прекрасно справляется сабвуфер. Естественно, если сабвуфер правильно сделан и произведена правильная настройка сабвуфера в машине.

Какой должна быть правильная настройка сабвуфера в машине?

Настройкой сабвуфера нужно заниматься ещё на этапе проектировки короба для динамика. Во время этого учитывается множество различных параметров: музыка, которую чаще всего будет слушать владелец, усилитель, который будет работать с динамиком и автомобиль, в котором будет стоять сабвуферный корпус.

При проектировании короба важную роль играют и параметры динамика, которые определяют, в каком акустическом оформлении он сможет работать. Например, если динамик способен хорошо играть в фазоинверторном корпусе, его порт можно настраивать как выше, так и ниже, в зависимости от предпочитаемой музыки.

Конечно, если вам достался сабвуфер в заводском корпусе, возможности его настройки ограничены. Но при грамотном подходе добиться приемлемого звучания вполне реально. С чего начать настройку сабвуфера?

Настройка LPF (low pass filter) фильтра

Естественно, динамик должен быть правильно подключён к усилителю. Для начала на сабвуферном усилителе или на головном устройстве надо включить фильтр, который обычно обозначается, как LPF (low pass filter). То есть, этот фильтр позволяет попадать на динамик низким частотам и отрезает при этом высокие. Например, популярная частота среза для сабвуферов — от 50 до 63 Гц.

Первый этап настройки — установить фильтр примерно на такую частоту. Потом это значение нужно будет немного подкорректировать. Причём, если есть возможность использовать LPF на головном устройстве, следует включить его именно там. В противном случае можно регулировать срез «крутилкой» на усилителе. Включать фильтр на ГУ и усилителе одновременно не нужно.

Настройка “сабсоника”

После необходимо задействовать фильтр, который называют “сабсоник”. По-сути, это фильтр высоких частот, работающий в суббасовой области. Проще говоря, он отрезает от сигнала инфранизкие частоты и пропускает все, что выше. Сабсоник есть не на всех усилителях. Но если ваш динамик работает в акустическом оформлении ФИ или ЧВ, то и усилитель надо выбрать такой, в котором есть такой фильтр.

Зачем он нужен “сабсоник”? Дело в том, что сабвуферный динамик будет пытаться воспроизвести и частоты, лежащие за пределами слышимого диапазона, например 20-25 Гц и ниже. На таких частотах ход диффузора увеличивается, что может привести к выходу катушки из зазора и её повреждению. Сабсоник отрезает всю «инфру» и не позволяет динамику превысить ход. К тому же, качество воспроизведения нужного басового диапазона только улучшается, а громкость увеличивается.

Настраивать “сабсоник” следует примерно на 5 Гц ниже частоты настройки порта фазоинвертора. Например, если частота его настройки 35 Гц, то настраивать сабсоник надо на 30 Гц. Чтобы сделать это, нужно включить переключатель и вращать “крутилку” до требуемых цифр.

Что нужно знать о фильтрах

Ещё одна вещь, которую надо помнить о фильтрах — ни один из них не отрезает сигнал резко, как ножом. То есть, не бывает такого, чтобы LPF был настроен на 63 Гц, а на 64 Гц звука уже не было. Все частоты, что выше, будут ослабляться, с плавным спадом. И плавность этого спада будет зависеть от так называемого порядка фильтра.

Фильтр 4-го порядка даст более пологий спад, а фильтр 1-го — более крутой. Некоторые головные устройства позволяют выбирать порядок фильтра. Это имеет значение для настройки «стыка» области работы сабвуфера и мидбасов.

Регулировка уровня входной чувствительности сабвуфера «GAIN» или «LEVEL»

Ещё одним важным этапом в настройке сабвуфера является регулировка уровня входной чувствительности сабвуфера. Он находится на сабвуферном усилителе и обозначается словом «GAIN» или «LEVEL».

Выглядит, как «крутилка» с цифрами, например, от 0,3 до 5 В. Это не уровень громкости, как некоторые ошибочно думают, хотя при установке на максимальные значения громкость действительно увеличивается. Эта функция нужна, чтобы согласовать уровень головного устройства и усилителя.

Настраивают «GAIN» по разным методикам. Но суть их примерно такая: на сабвуфер подаётся музыкальный сигнал в виде синусов с определённой частотой. Уровень входной чувствительности при этом минимальный.

Постепенно увеличивают громкость на головном устройстве, до появления слышимых искажений. После этого ручку громкости поворачивают назад, чтобы звук снова стал чистым. Потом так же настраивают «GAIN», вращая «крутилку» до того, как появятся искажения сигнала. После снова возвращают её немного назад. Более точной будет настройка сабвуфера в машине, если применять в процессе осциллограф.

Настройка акустической фазы сабвуфера

Также важна настройка акустической фазы сабвуфера. Не вдаваясь в нюансы терминологии, следует сказать, что правильная фазировка позволяет обеспечить звучание «саба» спереди, вместе с фронтальными динамиками. Если сабвуфер слышно сзади, из багажника, значит что-то сделано неправильно.

На многих усилителях есть «крутилка» фазовращателя, позволяющая плавно поворачивать фазу. Поэтому желательно приобретать именно такие усилители. Если такой возможности нет, повернуть фазу можно на ГУ, если у него есть такая функция. Или же можно просто поменять местами плюсовой и минусовой провод на динамике.

Выставление задержек

Следующим этапом настройки сабвуфера в машине есть выставление задержек. Но такое возможно только на процессорном головном устройстве или при наличии внешнего процессора. В некоторых акустических оформлениях, например ФИ, не всегда хорошие импульсные характеристики, поэтому бас может немного запаздывать. Это не всегда приятно на слух.

Например, фронтальные динамики сыграли ноту, а через доли секунды отыграл «саб». Чтобы такого не допустить, корректируют задержки, что позволяет «фронтальной акустике и сабвуферу играть одновременно.

Стык сабвуфера и мидбаса

Последняя настройка сабвуфера в машине – это «состыковка» фронтальной акустики с сабом. Например, если сабвуфер «порезан» сверху на 63 Гц, а «фронт» — на 100 Гц снизу, то между ними может образовываться провал. Если же частоты срезов другие, возможно образование горба. Чтобы настройка была правильной, необходимо сделать этот участок АЧХ плавным. Для этого можно немного менять частоты срезов LPF и HPF. Делать это можно на слух или с помощью любого RTA-анализатора.

Что такое lpf на усилителе

Эта настройка является безопасной для аудиосистемы, но не является абсолютно верной для всех аудиосистем. Дальнейшая регулировка производится под конкретную систему и слушателя.

Настройка магнитолы зависит от ее конкретной модели, здесь рассмотрим настройки которые есть практически на любой магнитоле.

1. Настройка магнитолы:
1.1 Bass Boost — ЗЛО! Забудьте про него! Ставим 0 или OFF
1.2. Loudness — тонкомпенсация, в системах с внешними усилителями сначала выставляем тонкомпенсацию, потом согласовываем уровни ГУ и усилителя, либо вообще не пользуемся этой функцией. Если ГУ и внешний усилитель согласованы по уровню и после включить тонкомпенсацию — возможно появление клипинга!
1.3. Эквалайзер — с помощью него можно компенсировать недостатки звучания системы, лично я изначально ставлю его полностью в 0, далее при выявлении недостатков звучания со временем корректирую звук. Здесь так же при увеличении определенных частот на внешнем усилителе возможно появление клипинга, об этом стоит помнить.
1.4. Sound Retriver и другие различные «улучшайзеры звука» — Как и в случае с тонкомпенсацией выставляются до согласования ГУ с усилителем, либо вообще не используем.
1.5. Кроссовер магнитолы: При наличии такового выставляем —
1.5.1 HPF — Зависит от типа динамиков, открываем спецификацию и смотрим от скольки Гц он играет и ставим срез. Ориентировочно 16 см мидбасс от 80 Гц, 13 см — 100-125 Гц. Середина 150-200 Гц. Еще раз повторяю это не истина последней инстанции, все зависит от конкретного динамика и того сколько Вт на него будет подано (чем ниже будет срез тем меньше Вт можно подать на динамик). Порядок фильтра — на слух (чем больше порядок фильтра тем меньше вероятность выхода из строя динамика на высоких мощностях)
1.5.2 LPF — Зависит от типа акустического оформления сабвуфера. Ориентировочно 60 — 80 Гц. Порядок фильтра — на слух. Уровень желательно установить на 0, и регулировать громкость непосредственно с усилителя.

Настройка усилителя зависит от его оснащенностью фильтрами. Если на магнитоле выставлены HPF и LPF — то на усилителе их выставлять не обязательно, можно просто максимально распустить фильтр. Если кроссовера в магнитоле нет — выставляем срезы на усилителе. Bass Boost выкручиваем на 0

2. Настройка усилителя под динамики:
2.1. Включаем HPF фильтр
2.2. Выставляем срез так же как описано в пункте 1. 5.1
2.3 Устанавливаем Gain (Level):
— Включаем хорошо знакомый трек.
— Выставляем на магнитоле максимальную громкость (БЕЗ ИСКАЖЕНИЙ). Это не значит что нужно выкрутить громкость на максимум, например: у пионеров максимум 62 деления громкости, ставим где то на 45-50. Разные модели магнитол ведут себя по разному, на басклубе был тест осциллографом Pioneer DEH 80PRS, даже на громкости 62 без «улучшайзеров» он не клипует. Но не факт что ваша магнитола так же себя поведет, поэтому выкручивайте около 80% от максимальной громкости.
— Начинаем крутить Gain (Level) до тех пор пока не услышим искажения в звуке, как только услышали — открутили Gain немного назад.
— Прогоните другие треки и послушайте не будет ли на них искажений, если будут то еще убавьте Gain
— Запомните! Та громкость которую вы выставляли на магнитоле при настройке Gain является максимальной! Больше крутить не следует!

3. Настройка усилителя под сабвуфер:
3.1 Включаем LPF фильтр (если вы используете моноблок то ничего включать не надо)
3. 2 Выставляем срез так же как описано в пункте 1.5.2
3.3 Настройка Subsonic (фильтр инфранизких частот). Если у вас сабвуфер в оформлении типа Фазоинвертор (ФИ), Четвертьволновой резонатор (ЧВ), Рупор — обязательно используем Subsonic. Фильтр выставляется на 3-5 Гц ниже частоты настройки короба.
3.4 Gain настраивается так же как в пункте 2.3

Первоначальная настройка закончена, следите за динамиками первое время, возможно потребуется небольшая корректировка настроек. Не забывайте разминать динамики после покупки. Прокладывайте грамотное питание во избежание клиппа! Проследите за просадо

Как настроить усилитель (Gain, LPF, HPF)

Содержание:

1. Основы
2. Фильтры HPF / LPF (ФВЧ / ФНЧ)
3. Gain Level
4. Subsonic
5. Bassboost
6. X-over
7. Регулятор фазы (Phase)
8. Master/Slave
9. Видео

Настройка усилителя | основы

Настройка усилителя для сабвуфера и остальной аудиосистемы может поставить новичка в тупик. Утонченная настройка — дело не простое и требует большого опыта или помощи профессионала.

На этой странице мы разберем основные, базовые настройки — чтобы у вас ничего не сгорело, сабвуфер не пытался отыгрывать скрипку и все было на своих местах.

HPF / LPF (ФВЧ / ФНЧ)

Hight pass filter (HPF), он же фильтр высоких частот (ФВЧ) — отфильтровывает (отсекает) низкие частоты, оставляя высокие.

При настройке сабвуферного усилителя установите регулятор примерно на 20 Hz, чтобы отсечь инфразвук и не тратить энергию, так как вы все равно его не услышите. Для среднечастотных динамиков HPF выставляется в районе 80 Hz, чтобы убрать диапазон низких частот, для которого динамик не предназначен и не сможет его отыграть. Если у вас выделены отдельные каналы или даже отдельный усилитель для твиттеров (пищалок) — HPF выставляется в районе 3000 — 5000 Hz в зависимости от модели, что бы не спалить их.

Все приведенные цифры являются примерными, для получения более точных и безопасных значений изучите характеристики ваших динамиков!

Low pass filter (LPF), он же фильтр низких частот (ФНЧ) — противоположен HPF и срезает верхние частоты, оставляя нижние.

Для сабвуферов устанавливается в районе 50-80 Hz в зависимости от типа оформления (ЗЯ, ФИ, и т.п.), чтобы отсечь частоты, для которых сабвуфер не предназначен. Аналогично и со среднечастотниками, для них режьте в районе 1400-1600 Hz.

Если есть возможность, то можно ограничить твиттеры на 20 000 Hz, но это не обязательно.

Gain Level

Gain (чувствительность) часто путают с громкостью, но это не совсем правильно.

Gain (гейн) — это регулировка входной чувствительности усилителя для согласования с магнитолой. Но не будем забираться в дебри и рассмотрим эту настройку с точки зрения полезной для пользователя.

Иногда значение Вольт (V) указанное на регуляторе может ввести в заблуждение. Дело в том, что чувствительность измеряется в Вольтах. Чем меньше V — тем выше чувствительность — тем громче будет играть динамик и наоборот.

Для начала будет полезно посмотреть понятое видео про то, как работает гейн на усилителе:

Настройка гейна на слух (1 способ)

Имея хорошее сабовое звено, не пользуйтесь эквалайзером и различными басовыми улучшайзерами, забудьте про bassboost на усилителе — поэтому перед настройкой гейна проверьте чтобы все это было отключено!

Установите регулятор на минимум и включите музыку, которую вы обычно слушаете. Прибавляйте громкость магнитолы на 3/4 от максимума, услышав искажения в звучании саба раньше — остановитесь и убавьте громкость на пару делений. Переходите к усилителю. Попросите помощника медленно прибавлять регулятор гейна до появления новых искажений, а услышав их, остановите вращение и убавьте на 10 %.

Настройка гейна на слух (2 способ)

Если вы не доверяете своему слуху и боитесь во время не услышать изменения, тогда воспользуйтесь более точным способом — с помощью синусов.

Если вы настраиваете сабвуфер, то используйте 40 Гц, в случае если ваш корпус настроен выше 40 Гц или у вас закрытый ящик, тогда берите 50 Гц, (скачать синусы в разделе Загрузки). Для настройки гейна для усилителя мидбаса возьмите 315 Гц.

Синус или тон (в нашем случае) — тоновый сигнал определенной частоты, изменения в звучании которого вы легко услышите

Установите гейн на минимум, включите ваш синус и прибавляйте громкость магнитолы. При изменении звучания тонового сигнала остановитесь и убавьте на пару делений (выставьте ограничение максимальной громкости на это значение, если в вашей магнитоле есть такая функция). Переходите к усилителю. Аналогично первому способу прибавляйте гейн. При изменении звучания остановитесь и убавьте на 10%.

Настройка гейна с помощью мультиметра или осциллографа

Настройка уровня гейна с помощью приборов является грамотным и точным согласованием. При этом не напрягается ни динамик ни ваши уши. Подробно о такой настройке показано в видео на нашем Ютуб канале:

Обратите внимание, что при настройке с помощью мультиметра вы должны быть уверены в мощности, заявленной производителем усилителя.

Subsonic

Subsonic — это тот же фильтр высоких частот (HPF) на сабовых усилителях (часто на моноблоках) — отрезает инфразвук. Устанавливайте его по умолчанию примерно на 20-25 Hz. При углубленной настройке, сабсоник выставляется для предотвращения чрезмерного хода диффузора. Поочередно включаются синусы ниже частоты настройки корпуса сабвуфера и по наблюдению за величиной хода диффузора выбирается нужное значение.

Bassboost

Bassboost — повышает громкость на определенной частоте, как правило это 40-45 Hz.

При использовании басбуста шанс спалить сабвуфер резко повышается, так как клипп наступает значительно раньше. В большинстве случаев bassboost не нужен и если вы новичек, то просто примите правило «Басбуст не трогать!»

Опытными людьми он может использоваться для увеличения полки АЧХ, чтобы вытянуть провалы в определенных частотах, но это уже глубокие настройки и эффект не всегда оправдает риск.

X-over

X-over — переключатель фильтров. Присутствует в случае, когда у усилителя не предусмотрена регулировка для каждого фильтра в отдельности. HPF — режет снизу, LPF — режет сверху, Full / Flat — фильтры отключены.

Регулятор фазы (Phase)

Регулятор фазы — является частью углубленной настройки — меняет фазу динамика. Бывает фиксированный переключатель 0 / 180° и регулятор 0° — 180°. Читайте отдельную тему: Фаза сабвуфера — правильная настройка.

Master/Slave

Этот переключатель используется при мостовом подключения моноблоков. Master устанавливается на усилителе, к которому подходят RCA («тюльпаны») от магнитолы, Slave ставится на подсоединяемом моноблоке.

Видео

Читать еще:

Полезный материал? Поделитесь, если так:

Качественная настройка сабвуфера в авто

Заводские настройки сабвуфера не всегда отражают желаемое звучания. Для того, чтобы сабвуфер воспроизводил максимально точно низкие звуковые частоты его следует предварительно настроить. Кроме того, настройка сабвуфера в авто позволяет расширить диапазон звучания и придать ему характерной окраски.

Музыка для настройки и проверки

Независимо от того, какой музыкальный стиль чаще всего будет прослушиваться через аудио-систему автомобиля, сабвуфер должен быть настроен оптимально для всех направлений, которые отличаются низким частотным спектром. Он делится на два вида низких частот:

• полезные низы — придают насыщенности;
• паразитные низы — не уловимы человеческим ухом, ощущаются на физическом уровне в виде легкого дискомфорта.

Настройка предполагает именно избавления или снижение паразитных низов, частота которых от 30 до 40 Гц. В основном они используются в электронных музыкальных композициях и являются ее характерной чертой, которую не стоит убирать. Поэтому использовать электронную музыку для настройки не целесообразно. Оптимальным материалом для проверки будет использование композиций с классическими инструментами. Это позволит сравнить звучание знакомых инструментов и определить паразитные звуковые частоты, так как в классической музыке редко встречаются басы ниже, чем 30 Гц.

Существуют также специальные программы для настройки акустических систем, тонгенераторы, которые помогают настроить автомобильный сабвуфер максимально точно при помощи проигрывания звука в указанным пользователем диапазоне частот.

Первый шаг: включение LPF фильтра

LPF (Low Pass Filter) — низкочастотный фильтр, который позволяет проигрывать динамикам басы, указанные при настройке, при этом ослабляется попадание высоких звуковых частот. Он может быть расположен на головном устройстве автомобиля или на усилителе и обозначается LPF или LP.

Его необходимо включить в диапазоне низких частот 50-63 Гц. Далее этот параметр будет дополнительно регулироваться, после того как будут установлены настройки остальных фильтров. Если LPF фильтр расположен и на панели автомагнитолы и на усилителе сабвуфера, включить его нужно только на одном устройстве. Рационально будет выбрать магнитолу, так как регулировку на усилителе проводить немного сложнее.

Второй шаг: настройка частоты сабвуферного динамика

За частоту проигрывания сабвуфера отвечает фильтр частоты. Он выглядит в виде шестерни (фазавращателя) с отверстием для регулировки отверткой по центру и обозначается Subsonic. Регулировка данного фильтра позволит убрать низкие частоты, лежащие за пределами диапазона слышимости человеческого уха и увеличить срок службы сабвуферного диффузора за счет предотвращения колебаний на грани возможностей. Оптимально отрегулировать частоту на пять параметров ниже, чем штатная фазоинверторная частота сабвуфера, которая указана в его технических документах.

Третий шаг: регулировка выходной чувствительности

Фильтр регулировки выходной чувствительности также выглядит в виде колеса для прокрутки отверткой и обозначается «GAIN» или «LEVEL».

Существует ошибочное мнение о том, что данный параметр отвечает за громкость сабвуфера, на самом деле это не так, даже несмотря на то, что при установке на верхние позиции громкость действительно увеличивается. Этот фильтр отвечает за согласованную работу головного устройства и сабвуфера, настраивается по определенной методике, имеющей четыре простых действия:

1. выставить регуляторы на магнитоле и усилителе на минимум и пускается звуковой сигнал для проверки;
2. постепенно увеличивается громкость до появления первых искажений в звучании, после чего возвращается в последнее положение, при котором было чистое звучание;
3. затем регулятор на усилителе вращается в сторону увеличения до появления первых звуковых искажений;
4. как только появились искажения, регулятор возвращается в крайнее положение, при котором их не было.

Четвертый шаг: настройка акустической фазы

Для того чтобы басы звучали в гармонии с остальными частотами, выдающимися из фронтальных динамиков и при этом не возникало ощущаемого разделения на стороны автомобиля, нужно верно настроить акустическую фазу. Данный параметр настраивается по личным ощущениям водителя и регулируется фазовращателем Acoustic phase, который расположен на лицевой панели усилителя. Следует постепенно вращать фазовращатель регулировки фильтра по направлению часовой стрелки до того момента, пока фронтальные динамики и сабвуфер не начнут играть в одной плоскости / акустической фазе (не будет ощущения отдельного выдавания баса с зада). Композиции для проверки необходимо прослушивать на водительском сидении, где отслоение звука всегда более ощутимо.

Посмотрите видео по настройке:

Пятый шаг: настройка стыка частот

Завершающим этапом настройки является регулировка звучания мидбасов и сабвуфера до гармоничного комплексного звучания музыки. При предварительной настройке уже устанавливались параметры LPF, которые могут иметь разницу с низкими частотами фронтальных динамиков. Из-за этого при проигрывании могут возникать ощутимые провалы. Например, если на фильтре LPF был установлен параметр в 50 Гц, а фронтальные динамики работают с частотой 100 Гц, то звучание будет происходить с провалом частот в диапазоне от 51 до 99 Гц. Это не значит, что фильтр отрежет их полностью. Он только плавно снижает звучание частот, лежащих за пределами указанного параметра, а не вырезает их полностью, но это все равно слишком ощутимо на слух. Для устранения такого эффекта следует провести дополнительную коррекцию параметром фильтра LPF. Для этого нужно:

1. Запустить через акустическую систему музыку, богатую низкими частотами.
2. Повернуть фазовращатель фильтра на несколько позиций по направлению против часовой стрелки. Такая регулировка выравнивает звучание.
3. Если провалы все еще ощутимы. то фазовращатель фильтра поворачивается на три фазы по направлению часовой стрелки.

Советы по настройке сабвуфера

• Спешка и правильная настройка акустической системы — несовместимые между собой вещи. На качественную настройку следует выделить несколько часов свободного времени.
• Проверять звучание лучше всего на известных или любимых треках, где точно можно отличить правильное звучание от искаженного.
• Прослушивать треки для проверки следует при закрытых дверях и окнах на водительском сидении, так можно уловить малейшие недочеты.
• Не ограничивайтесь проверкой на одном треке, лучше всего будет внимательно прослушать несколько композиций различного жанра и с различным набором звуковых частот.
• Не существует определенных параметров на которые нужно устанавливать показатели фильтров. В данной статье приведены лишь оптимальные и самые популярные установки параметров. Настраивать же необходимо, исходя из личных вкусовых предпочтений, следя за гармоничным звучанием фронтальных мидбасов и сабвуферной головки.

Отрегулировав все фильтры указанным образом, можно достичь громкого звучания сабвуфера, при этом он будет работать гармонично, не перекрывая общий музыкальный тон. Такая настройка подойдет для всех музыкальных жанров и поможет расширить диапазон их звучания.

Правильная настройка сабвуфера в машине

Читайте далее

Что такое атермальное лобовое стекло для автомобиля

Сабвуфер — важная часть акустической системы автомобиля. Именно он позволяет не только слушать музыку, но и ощущать её глубину и объём всем телом. Именно правильная настройка сабвуфера в машине способна значительно увеличить удовольствие от прослушивания музыки.

Содержание статьи:

Существует мнение, что сабвуфер в автомобиле нужен только для молодёжи, слушающей утробный афроамериканский рэп, выворачивающий внутренности. На самом деле это не так. Сабвуфер всего лишь позволяет расширить динамический диапазон воспроизведения. Ведь низкие частоты есть практически в любом музыкальном материале, даже в классической музыке.

Но небольшие дверные колонки не позволяют слушать низкий бас. Зато с этим прекрасно справляется сабвуфер. Естественно, если сабвуфер правильно сделан и произведена правильная настройка сабвуфера в машине.

Какой должна быть правильная настройка сабвуфера в машине?

Настройкой сабвуфера нужно заниматься ещё на этапе проектировки короба для динамика. Во время этого учитывается множество различных параметров: музыка, которую чаще всего будет слушать владелец, усилитель, который будет работать с динамиком и автомобиль, в котором будет стоять сабвуферный корпус.

При проектировании короба важную роль играют и параметры динамика, которые определяют, в каком акустическом оформлении он сможет работать. Например, если динамик способен хорошо играть в фазоинверторном корпусе, его порт можно настраивать как выше, так и ниже, в зависимости от предпочитаемой музыки.

Конечно, если вам достался сабвуфер в заводском корпусе, возможности его настройки ограничены. Но при грамотном подходе добиться приемлемого звучания вполне реально. С чего начать настройку сабвуфера?

Настройка LPF (low pass filter) фильтра

Естественно, динамик должен быть правильно подключён к усилителю. Для начала на сабвуферном усилителе или на головном устройстве надо включить фильтр, который обычно обозначается, как LPF (low pass filter). То есть, этот фильтр позволяет попадать на динамик низким частотам и отрезает при этом высокие. Например, популярная частота среза для сабвуферов — от 50 до 63 Гц.

Первый этап настройки — установить фильтр примерно на такую частоту. Потом это значение нужно будет немного подкорректировать. Причём, если есть возможность использовать LPF на головном устройстве, следует включить его именно там. В противном случае можно регулировать срез «крутилкой» на усилителе. Включать фильтр на ГУ и усилителе одновременно не нужно.

Настройка «сабсоника»

После необходимо задействовать фильтр, который называют «сабсоник». По-сути, это фильтр высоких частот, работающий в суббасовой области. Проще говоря, он отрезает от сигнала инфранизкие частоты и пропускает все, что выше. Сабсоник есть не на всех усилителях. Но если ваш динамик работает в акустическом оформлении ФИ или ЧВ, то и усилитель надо выбрать такой, в котором есть такой фильтр.

Зачем он нужен «сабсоник»? Дело в том, что сабвуферный динамик будет пытаться воспроизвести и частоты, лежащие за пределами слышимого диапазона, например 20-25 Гц и ниже. На таких частотах ход диффузора увеличивается, что может привести к выходу катушки из зазора и её повреждению. Сабсоник отрезает всю «инфру» и не позволяет динамику превысить ход. К тому же, качество воспроизведения нужного басового диапазона только улучшается, а громкость увеличивается.

Настраивать «сабсоник» следует примерно на 5 Гц ниже частоты настройки порта фазоинвертора. Например, если частота его настройки 35 Гц, то настраивать сабсоник надо на 30 Гц. Чтобы сделать это, нужно включить переключатель и вращать «крутилку» до требуемых цифр.

Что нужно знать о фильтрах

Ещё одна вещь, которую надо помнить о фильтрах — ни один из них не отрезает сигнал резко, как ножом. То есть, не бывает такого, чтобы LPF был настроен на 63 Гц, а на 64 Гц звука уже не было. Все частоты, что выше, будут ослабляться, с плавным спадом. И плавность этого спада будет зависеть от так называемого порядка фильтра.

Фильтр 4-го порядка даст более пологий спад, а фильтр 1-го — более крутой. Некоторые головные устройства позволяют выбирать порядок фильтра. Это имеет значение для настройки «стыка» области работы сабвуфера и мидбасов.

Регулировка уровня входной чувствительности сабвуфера «GAIN» или «LEVEL»

Ещё одним важным этапом в настройке сабвуфера является регулировка уровня входной чувствительности сабвуфера. Он находится на сабвуферном усилителе и обозначается словом «GAIN» или «LEVEL».

Выглядит, как «крутилка» с цифрами, например, от 0,3 до 5 В. Это не уровень громкости, как некоторые ошибочно думают, хотя при установке на максимальные значения громкость действительно увеличивается. Эта функция нужна, чтобы согласовать уровень головного устройства и усилителя.

Настраивают «GAIN» по разным методикам. Но суть их примерно такая: на сабвуфер подаётся музыкальный сигнал в виде синусов с определённой частотой. Уровень входной чувствительности при этом минимальный.

Постепенно увеличивают громкость на головном устройстве, до появления слышимых искажений. После этого ручку громкости поворачивают назад, чтобы звук снова стал чистым. Потом так же настраивают «GAIN», вращая «крутилку» до того, как появятся искажения сигнала. После снова возвращают её немного назад. Более точной будет настройка сабвуфера в машине, если применять в процессе осциллограф.

Выбор акустической системы для автомобиля

Настройка акустической фазы сабвуфера

Также важна настройка акустической фазы сабвуфера. Не вдаваясь в нюансы терминологии, следует сказать, что правильная фазировка позволяет обеспечить звучание «саба» спереди, вместе с фронтальными динамиками. Если сабвуфер слышно сзади, из багажника, значит что-то сделано неправильно.

На многих усилителях есть «крутилка» фазовращателя, позволяющая плавно поворачивать фазу. Поэтому желательно приобретать именно такие усилители. Если такой возможности нет, повернуть фазу можно на ГУ, если у него есть такая функция. Или же можно просто поменять местами плюсовой и минусовой провод на динамике.

Выставление задержек

Следующим этапом настройки сабвуфера в машине есть выставление задержек. Но такое возможно только на процессорном головном устройстве или при наличии внешнего процессора. В некоторых акустических оформлениях, например ФИ, не всегда хорошие импульсные характеристики, поэтому бас может немного запаздывать. Это не всегда приятно на слух.

Например, фронтальные динамики сыграли ноту, а через доли секунды отыграл «саб». Чтобы такого не допустить, корректируют задержки, что позволяет «фронтальной акустике и сабвуферу играть одновременно.

Стык сабвуфера и мидбаса

Последняя настройка сабвуфера в машине — это «состыковка» фронтальной акустики с сабом. Например, если сабвуфер «порезан» сверху на 63 Гц, а «фронт» — на 100 Гц снизу, то между ними может образовываться провал. Если же частоты срезов другие, возможно образование горба. Чтобы настройка была правильной, необходимо сделать этот участок АЧХ плавным. Для этого можно немного менять частоты срезов LPF и HPF. Делать это можно на слух или с помощью любого RTA-анализатора.

Как правильно настроить усилитель в автомобиле

Выбор уровня чувствительности усилителя

Грубо говоря громкость (хотя это и не совсем так). Выкручивая регулятор от большего числа к меньшему мы её повышаем.

Фильтры

ФНЧ — отфильтровывает Низкие частоты.

ФВЧ — отфильтровывает Высокие частоты.

Скажем, установив регулятор ФНЧ на 50 гц, на динамик будут поступать частоты до 50Гц.

Внимание: на разных усилителях возможны варианты — или это будет селектор с выбором типа фильтров и одним регулятором, или же отдельные регуляторы для ФВЧ и ФНЧ.

В некоторых усилителях возможно включение обоих фильтров, таким образом включив ФНЧ и ФВЧ мы можем получит полосовой фильтр. Например установив ФНЧ на 200 Гц а ФВЧ на 50 Гц, акустика будет воспроизводить сигнал в диапазоне от 50 до 200 Герц соответственно.

У некоторых старых моделей усилителей встречаются фиксированные фильтры. Выбор фильтрации производиться селектором.

Сабсоник

По большей части необходим для сабвуферов (в фазоинверторном оформлении) Но его можно так же использовать и как ФВЧ.

Так же существуют сабсоники с фиксированной частотой фильтрации.

Басс Буст

Позволяет повысить громкость на определённой частоте.

Внимание: частота басс буста как правило фиксированная. Но на некоторых усилителях присутствует дополнительный регулятор позволяющий выбрать необходимую частоту.

Так же существуют басс бусты с фиксированным усилением.

Регулятор фазы

Служит для согласования работы сабвуфера с фронтом. И в целом для его более точной настройки.

Также существуют фиксированные регуляторы фазы.

Крутизна фильтров

Селектор позволяет выбрать крутизну спада фильтров.

Если у вас компонентная или коаксиальная акустика [два динамика спереди и два сзади] 5. 25″ ,6.5″, 6х9″ и других популярных размеров то настройка заключается в следующем:

Как правило, такая акустика не способна воспроизводить сверхнизкие частоты (для этого существует сабвуфер, поэтому выберите ФВЧ на той паре каналов где она подключена. Установите регулятор ФВЧ на 60-80 Гц. Далее выкрутите «Gain» на минимум. И выставите на головном устройстве почти максимальную громкость. Далее выкручивайте Gain до появления искажений.

Будьте аккуратны. Более тонкая настройка заключается в том чтобы найти компромисс между «громкостью» и «басовитостью» динамиков, при этом главным является отсутствие искажений в звучании. С помощью гейна и ФВЧ настройте тот звук, который вам больше нравится, попеременно регулируя усиление и частоту фильтрации.

Для сабвуферов и аналогичных им басовых динамиков всё аналогично, за исключнием того, что здесь мы используем ФНЧ, т. е. цель — не дать сабвуферу воспроизводить более высокие частоты. Обычно при настройке выбирают 50-80Гц. Если у вас ФИ корпус, то желательно воспользоваться сабсоником. Если есть регулятор фазы — не пожалейте времени, покрутите его, послушайте. Возможно, в каком либо положении сабвуфер станет играть громче и быстрее.

Смысл конечной настройки должен быть таков что: каждый динамик должен играть свой диапазон частот.

Если к примеру у вас сабвуфер и фронт, то, как правило, частоту ФВЧ для динамиков и частоту ФНЧ для сабвуфера устанавливают одинаковой. Т. е. скажем сабвуфер играет до 80 Гц, а фронт уже от тех же 80Гц.

Это как правило, но не всегда так. Помните что звук вы выстраиваете для себя.

Настраивайте так, как вам больше понравится.

Level — уровень — устанавливаешь входную чувствительность усилка.

Устанавливаешь 3/4 громкость на ГУ и потихонькуу прибавляешь Level до появления искажений и крутишь немного назат пока искажения не пропадут и так и оставляешь.

BassBoost — подьем басов — если хочется «погуще бас» но я бы не трогал.

HPF — фильтр ВЧ — устанавливает нижнюю границу диапазона ВЧ. Низкие частоты «срезает» — для «пищалок».

X-over — режим работы кроссовера — если усилитель питает сабвуфер — поставь LowPass. если широкополосные динамики то full, если вч твиттеры «пищалки» то HighPass.

LPF — фильтр НЧ — устанавливает верхнюю границу диапазона НЧ. Высокие частоты срезает — для сабвуфера.

Subsonic — фильтр инфранизких частот, то есть частот ниже 20Гц — мы их все равно не услышим и это создает паразитную нагрузку на динамики. Этот фильтр ее устраняет. установи на 20Гц для саба или 50Гц для широкополосных динамиков.

Другие переключатели не свойственны классическому усилителю — установи на LOW.

Что такое lpf на усилителе. Правильная настройка сабвуфера в машине. Фильтры HPF, LPF, BandPass что это

Фильтры HPF, LPF, BandPass что это?

Фильтр низких частот, это такой фильтр в звуковой аппаратуре, который обрезает все звуковые частоты ниже частоты установки фильтра. На графике это выглядит так:

Включать этот фильтр нужно обязательно в том случае если вы подключили к усилителю акустику размером 10, 13, 16 см. Для такой акустики необходимо убрать частоты ориентировочно ниже 100 Hz, 70 Hz, 50 Hz соответственно. Обрезают низкие частоты для того, чтобы акустика не перегружалась басами которые не может полноценно отыграть. При правильной подрезке улучшается СЧ спектр, повышается скорость атаки, и снижается вероятность выхода акустики из строя. Настраивайте фильтр на слух, для каждой конкретной акустики и места её установки настройка может быть разной. Рекомендуемая частота подрезки для 16см акустики 60-80Hz

На большинстве усилителей этот фильтр включается переключателем вроде этого:

Т.е. вы можете включить либо фильтр HPF или фильтр LPF или вообще отключить фильтры. Также есть потенциометр выставляющий частоту (в данном случае 50-150 Hz хотя бывают настройки и пошире). В дорогих усилителях существует возможность включить одновременно и HPF и LPF фильтр, получив таким образом полосовой фильтр (Bandpass).

LPF (Low Pass Filter) — фильтр высоких частот, пропускающий звук ниже частоты настройки фильтра. Обычно его используют при включении сабвуфера или мидбасовых динамиков.

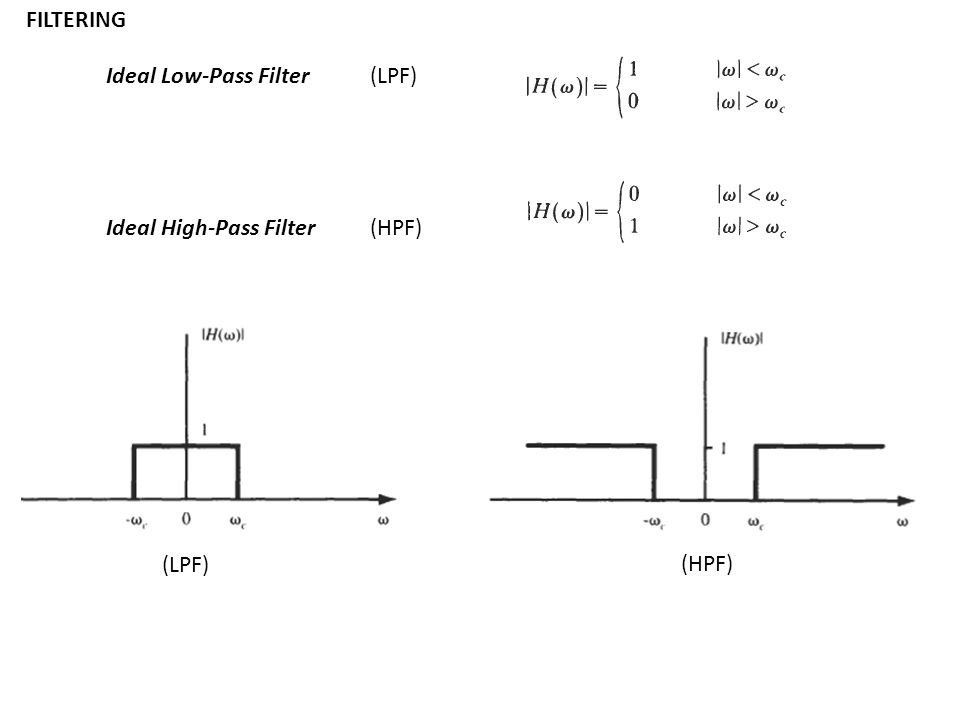

На графике это выглядит так:

Если вы подключаете сабвуфер и он расположен в багажнике то частота настройки фильтра должна быть не выше 70Hz, иначе велика вероятность того, что звук сабвуфера будет локализованным (вы будете слышать сабвуфер сзади, отдельно от всей музыки). Это связано с особенностями человеческого слуха-человек начинает понимать откуда идет звук частотой выше где-то 70Hz. Поэтому сабвуфер в автомобиле стараются «обрезать» как можно ниже, чтобы казалось что звук идет «отовсюду» а не из багажника. Если ваш сабвуфер расположен спереди, под сидением например, то можно поднять частоту среза даже до 150Hz. В любом случае, задача всей настройки-добиться слитного звучания музыки в машине, в идеале вы не должны слышать отдельные динамики а только музыку в целом. Опытной настройкой фильтров добейтесь наилучшего результата.

Фильтр Bandpass (полосовой фильтр)

Позволяет включать одноврененно фильтры высоких и низких частот ограничивая диапазон с 2х сторон, устанавливая границы воспроизведения динамиков.
Актуален для 3х полосных систем с отдельными СЧ динамиками диапазон (200-4000Hz) либо для НЧ динамиков (60-200Hz)

On Июн 06, 2017 |

В этом видео говорим о настройке. Дмитрий Приколота рассказывает, какие базовые срезы и их порядки можно выставить при настройке двух — и трёхполосной акустики, как ближнего поля, так и эстрадных компонентов. Смотрите видео здесь:

Если вам понравилось это видео, делитесь им с друзьями, пишите комментарии!

Как выставить срезы и порядки в компонентной акустике

Всем привет, друзья! С вами Дмитрий Приколота и Школа Автозвука.

Очень часто задаётся вопрос: «А как же выставить срезы?», «Какие срезы? Порекомендуйте на ту или иную акустику». Поэтому мы решили записать такое небольшое видео, в котором было бы рассказано о базовых настройках частот срезов и их порядков. То есть, как «расфильтровать» акустику, как для компонентной акустики, так и для эстрадной.

Но, повторюсь, данные рекомендации, это всего лишь база. У каждой системы итоговые настройки фильтрации будут отличаться. Почему? Потому что всё зависит: от самих компонентов, непосредственно от «железа» и от того, что вы хотите в итоге получить.

Итак, давайте рассмотрим базовые настройки фильтрации. Для компонентной акустики: на ВЧ HPF — 4 кГц вторым порядком, для мидбаса HPF 80 Гц, а LPF — 3,15 кГц. Это всё вторыми порядками. LPF для сабвуфера — 63 Гц, вторым порядком. Как вы увидите далее, для сабвуфера данный параметр не будет меняться в принципе.

Ещё одно такое важное уточнение или замечание: неважно, где у вас происходит фильтрация сигнала — в головном устройстве, в усилителе. Важно то, в каком виде и как «порезанный» сигнал доходит непосредственно до самих динамиков.

Для твитера, в данном случае, HPF — срез 6,3 кГц вторым порядком. Для среднечастотных динамиков low pass filter — 4 кГц, вторым порядком, то есть — 12 децибел на октаву. Для среднечастотников с жёстким диффузором HPF — 500 Гц, вторым порядком. Для среднечастотников с купольным диффузором HPF будет 1,25 кГц, вторым порядком. Связано это с возможностями и конструктивными особенностями тех или иных среднечастотников.

Для мидбаса, в данном случае… Вернее, правильно его будет назвать уже мидвуфером, HPF мы выставляем на 80 Гц, вторым порядком. Low pass filter 250 Гц, вторым порядком. Ну и на сабвуфер, как уже было сказано, мы оставляем LPF на 63 Гц, вторым порядком.

Что касаемо эстрадной акустики, здесь всё меняется, немножко становится по-другому. Для ВЧ-звена high pass filter — 8 кГц, вторым порядком. В данном случае, для классической «двушки» HPF — 160 Гц, вторым порядком, а low pass filter — 4 кГц, также вторым порядком. Для сабвуфера мы оставляем low pass filter на 63 Гц, вторым порядком.

Если мы строим эстрадную систему, но уже трёхполосную, то всё тоже немного меняется. High pass filter для ВЧ у нас также остаётся на 8 кГц, вторым порядком. Для среднечастотного звена LPF — 4 кГц, вторым порядком, HPF — 500 Гц, вторым порядком. Для мидбасового звена HPF — 120 Гц, вторым порядком, а LPF — 250 Гц, вторым порядком. И сабуфер (LPF) также остаётся на 63 Гц, вторым порядком.

Итак, подытожим! Данные рекомендации по фильтрации системы являются базовыми, и от них мы будем отталкиваться при настройке своей аудиосистемы. В процессе настройки мы можем изменить не только частоту среза. Всё зависит от возможности нашей аудиосистемы. Это необходимо слушать. Может мидбас чуть ниже сможет играть, возможно его нужно будет немного «распустить» сверху. Может твитер сможет забраться немного ниже, а при этом не будут возникать какие-нибудь артефакты, искажения в звучании.

То же самое касается и эстрадных систем. Но помимо того, что мы с вами будем менять в процессе настройки частоту, также если ваша конфигурация аудиосистемы и возможности фильтрации позволяют порядки, то, естественно, тут же меняются и порядки. Таким образом, меняются порядки, если нам нужно понизить частоту, то порядок надо сделать повыше. Если частоту нужно повысить, то порядок надо понизить, то есть, перейти на первый порядок.

Это всё решается непосредственно в процессе настройки аудиосистемы. Окончательные срезы будут у вас в машине индивидуальными. Срезы от чужой машины вам не подойдут, скорее всего. За редким исключением, если системы будут практически идентичными.

Сабвуфер — важная часть акустической системы автомобиля. Именно он позволяет не только слушать музыку, но и ощущать её глубину и объём всем телом. Именно правильная настройка сабвуфера в машине способна значительно увеличить удовольствие от прослушивания музыки.

Существует мнение, что сабвуфер в автомобиле нужен только для молодёжи, слушающей утробный афроамериканский рэп, выворачивающий внутренности. На самом деле это не так. Сабвуфер всего лишь позволяет расширить динамический диапазон воспроизведения. Ведь низкие частоты есть практически в любом музыкальном материале, даже в классической музыке.

Но небольшие дверные колонки не позволяют слушать низкий бас. Зато с этим прекрасно справляется сабвуфер. Естественно, если сабвуфер правильно сделан и произведена правильная настройка сабвуфера в машине .

Какой должна быть правильная настройка сабвуфера в машине?

Настройкой сабвуфера нужно заниматься ещё на этапе проектировки короба для динамика. Во время этого учитывается множество различных параметров: музыка, которую чаще всего будет слушать владелец, усилитель, который будет работать с динамиком и автомобиль, в котором будет стоять сабвуферный корпус.

Настройка “сабсоника”

После необходимо задействовать фильтр, который называют “сабсоник”. По-сути, это фильтр высоких частот, работающий в суббасовой области. Проще говоря, он отрезает от сигнала инфранизкие частоты и пропускает все, что выше. Сабсоник есть не на всех усилителях. Но если ваш динамик работает в акустическом оформлении ФИ или ЧВ, то и усилитель надо выбрать такой, в котором есть такой фильтр.

Зачем он нужен “сабсоник”? Дело в том, что сабвуферный динамик будет пытаться воспроизвести и частоты, лежащие за пределами слышимого диапазона, например 20-25 Гц и ниже. На таких частотах ход диффузора увеличивается, что может привести к выходу катушки из зазора и её повреждению. Сабсоник отрезает всю «инфру» и не позволяет динамику превысить ход. К тому же, качество воспроизведения нужного басового диапазона только улучшается, а громкость увеличивается.

Настраивать “сабсоник” следует примерно на 5 Гц ниже частоты настройки порта фазоинвертора. Например, если частота его настройки 35 Гц, то настраивать сабсоник надо на 30 Гц. Чтобы сделать это, нужно включить переключатель и вращать “крутилку” до требуемых цифр.

Что нужно знать о фильтрах

Ещё одна вещь, которую надо помнить о фильтрах — ни один из них не отрезает сигнал резко, как ножом. То есть, не бывает такого, чтобы LPF был настроен на 63 Гц, а на 64 Гц звука уже не было. Все частоты, что выше, будут ослабляться, с плавным спадом. И плавность этого спада будет зависеть от так называемого порядка фильтра.

Фильтр 4-го порядка даст более пологий спад, а фильтр 1-го — более крутой. Некоторые головные устройства позволяют выбирать порядок фильтра. Это имеет значение для настройки «стыка» области работы сабвуфера и мидбасов.

Ещё одним важным этапом в настройке сабвуфера является регулировка уровня входной чувствительности сабвуфера. Он находится на сабвуферном усилителе и обозначается словом «GAIN» или «LEVEL».

Выглядит, как «крутилка» с цифрами, например, от 0,3 до 5 В. Это не уровень громкости, как некоторые ошибочно думают, хотя при установке на максимальные значения громкость действительно увеличивается. Эта функция нужна, чтобы согласовать уровень головного устройства и усилителя.

Настраивают «GAIN» по разным методикам. Но суть их примерно такая: на сабвуфер подаётся музыкальный сигнал в виде синусов с определённой частотой. Уровень входной чувствительности при этом минимальный.

Постепенно увеличивают громкость на головном устройстве, до появления слышимых искажений. После этого ручку громкости поворачивают назад, чтобы звук снова стал чистым. Потом так же настраивают «GAIN», вращая «крутилку» до того, как появятся искажения сигнала. После снова возвращают её немного назад. Более точной будет настройка сабвуфера в машине, если применять в процессе осциллограф.

Настройка акустической фазы сабвуфера

Также важна настройка акустической фазы сабвуфера. Не вдаваясь в нюансы терминологии, следует сказать, что правильная фазировка позволяет обеспечить звучание «саба» спереди, вместе с фронтальными динамиками. Если сабвуфер слышно сзади, из багажника, значит что-то сделано неправильно.

На многих усилителях есть «крутилка» фазовращателя, позволяющая плавно поворачивать фазу. Поэтому желательно приобретать именно такие усилители. Если такой возможности нет, повернуть фазу можно на ГУ, если у него есть такая функция. Или же можно просто поменять местами плюсовой и минусовой провод на динамике.

Выставление задержек

Следующим этапом настройки сабвуфера в машине есть выставление задержек. Но такое возможно только на процессорном головном устройстве или при наличии внешнего процессора. В некоторых акустических оформлениях, например ФИ, не всегда хорошие импульсные характеристики, поэтому бас может немного запаздывать. Это не всегда приятно на слух.

Например, фронтальные динамики сыграли ноту, а через доли секунды отыграл «саб». Чтобы такого не допустить, корректируют задержки, что позволяет «фронтальной акустике и сабвуферу играть одновременно.

Стык сабвуфера и мидбаса

Последняя настройка сабвуфера в машине – это «состыковка» фронтальной акустики с сабом. Например, если сабвуфер «порезан» сверху на 63 Гц, а «фронт» — на 100 Гц снизу, то между ними может образовываться провал. Если же частоты срезов другие, возможно образование горба. Чтобы настройка была правильной, необходимо сделать этот участок АЧХ плавным. Для этого можно немного менять частоты срезов LPF и HPF. Делать это можно на слух или с помощью любого RTA-анализатора.

Настройка усилителя для сабвуфера и остальной аудиосистемы может поставить новичка в тупик. Утонченная настройка — дело не простое и требует большого опыта или помощи профессионала.

На этой странице мы разберем основные, базовые настройки — чтобы у вас ничего не сгорело, сабвуфер не пытался отыгрывать скрипку и все было на своих местах.

HPF / LPF (ФВЧ / ФНЧ)

Hight pass filter (HPF), он же фильтр высоких частот (ФВЧ) — отфильтровывает (отсекает) низкие частоты, оставляя высокие.

При настройке сабвуферного усилителя установите регулятор примерно на 20 Hz, чтобы отсечь инфразвук и не тратить энергию, так как вы все равно его не услышите. Для среднечастотных динамиков HPF выставляется в районе 80 Hz, чтобы убрать диапазон низких частот, для которого динамик не предназначен и не сможет его отыграть. Если у вас выделены отдельные каналы или даже отдельный усилитель для твиттеров (пищалок) — HPF выставляется в районе 3000 — 5000 Hz в зависимости от модели, что бы не спалить их.

Все приведенные цифры являются примерными, для получения более точных и безопасных значений изучите характеристики ваших динамиков !

Low pass filter (LPF), он же фильтр низких частот (ФНЧ) — противоположен HPF и срезает верхние частоты, оставляя нижние.

Для сабвуферов устанавливается в районе 50-80 Hz в зависимости от типа оформления ( и т.п.), чтобы отсечь частоты, для которых сабвуфер не предназначен. Аналогично и со среднечастотниками, для них режьте в районе 1400-1600 Hz.

Если есть возможность, то можно ограничить твиттеры на 20 000 Hz, но это не обязательно.

Gain \ Level

Gain (чувствительность)часто путают с громкостью, но это не совсем правильно.

Gain (гейн) — это регулировка входной чувствительности усилителя для согласования с магнитолой. Но не будем забираться в дебри и рассмотрим эту настройку с точки зрения полезной для пользователя.

Иногда значение Вольт (V) указанное на регуляторе может ввести в заблуждение. Дело в том, что чувствительность измеряется в Вольтах. Чем меньше V — тем выше чувствительность — тем громче будет играть динамик и наоборот.

Для начала будет полезно посмотреть понятое видео про то, как работает гейн на усилителе:

Настройка гейна на слух (1 способ)

Имея хорошее сабовое звено, не пользуйтесь эквалайзером и различными басовыми улучшайзерами, забудьте про bassboost на усилителе — поэтому перед настройкой гейна проверьте чтобы все это было отключено!

Установите регулятор на минимум и включите музыку, которую вы обычно слушаете. Прибавляйте громкость магнитолы на 3/4 от максимума, услышав искажения в звучании саба раньше — остановитесь и убавьте громкость на пару делений. Переходите к усилителю. Попросите помощника медленно прибавлять регулятор гейна до появления новых искажений, а услышав их, остановите вращение и убавьте на 10 %.

Настройка гейна на слух (2 способ)

Если вы не доверяете своему слуху и боитесь во время не услышать изменения, тогда воспользуйтесь более точным способом — с помощью синусов.

Если вы настраиваете сабвуфер, то используйте 40 Гц, в случае если ваш корпус настроен выше 40 Гц или у вас закрытый ящик, тогда берите 50 Гц, () . Для настройки гейна для усилителя мидбаса возьмите 315 Гц.

Синус или тон (в нашем случае) — тоновый сигнал определенной частоты, изменения в звучании которого вы легко услышите

Установите гейн на минимум, включите ваш синус и прибавляйте громкость магнитолы. При изменении звучания тонового сигнала остановитесь и убавьте на пару делений (выставьте ограничение максимальной громкости на это значение, если в вашей магнитоле есть такая функция). Переходите к усилителю. Аналогично первому способу прибавляйте гейн. При изменении звучания остановитесь и убавьте на 10%.

Обратите внимание, что при настройке с помощью мультиметра вы должны быть уверены в мощности, заявленной производителем усилителя.

Subsonic — это тот же фильтр высоких частот (HPF) на сабовых усилителях (часто на ) — отрезает инфразвук. Устанавливайте его примерно на 20 Hz.

Bassboost — повышает громкость на определенной частоте, как правило это 40-45 Hz.

При использовании басбуста шанс спалить сабвуфер резко повышается, так как наступает значительно раньше. В большинстве случаев bassboost не нужен и если вы новичек, то просто примите правило «Басбуст не трогать!»

Опытными людьми он может использоваться для увеличения полки чтобы вытянуть провалы в определенных частотах, но это уже глубокие настройки и эффект не всегда оправдает риск.

X-over — переключатель фильтров. Присутствует в случае, когда у усилителя не предусмотрена регулировка для каждого фильтра в отдельности. HPF — режет снизу, LPF — режет сверху, Full / Flat — фильтры отключены.

Что такое фильтры HPF, LPF и Bandpass? Самостоятельно настраиваем автомобильный сабвуфер Что значит lpf на усилителе

On Июн 06, 2017 |

В этом видео говорим о настройке. Дмитрий Приколота рассказывает, какие базовые срезы и их порядки можно выставить при настройке двух — и трёхполосной акустики, как ближнего поля, так и эстрадных компонентов. Смотрите видео здесь:

Если вам понравилось это видео, делитесь им с друзьями, пишите комментарии!

Как выставить срезы и порядки в компонентной акустике

Всем привет, друзья! С вами Дмитрий Приколота и Школа Автозвука.

Очень часто задаётся вопрос: «А как же выставить срезы?», «Какие срезы? Порекомендуйте на ту или иную акустику». Поэтому мы решили записать такое небольшое видео, в котором было бы рассказано о базовых настройках частот срезов и их порядков. То есть, как «расфильтровать» акустику, как для компонентной акустики, так и для эстрадной.

Но, повторюсь, данные рекомендации, это всего лишь база. У каждой системы итоговые настройки фильтрации будут отличаться. Почему? Потому что всё зависит: от самих компонентов, непосредственно от «железа» и от того, что вы хотите в итоге получить.

Итак, давайте рассмотрим базовые настройки фильтрации. Для компонентной акустики: на ВЧ HPF — 4 кГц вторым порядком, для мидбаса HPF 80 Гц, а LPF — 3,15 кГц. Это всё вторыми порядками. LPF для сабвуфера — 63 Гц, вторым порядком. Как вы увидите далее, для сабвуфера данный параметр не будет меняться в принципе.

Ещё одно такое важное уточнение или замечание: неважно, где у вас происходит фильтрация сигнала — в головном устройстве, в усилителе. Важно то, в каком виде и как «порезанный» сигнал доходит непосредственно до самих динамиков.

Для твитера, в данном случае, HPF — срез 6,3 кГц вторым порядком. Для среднечастотных динамиков low pass filter — 4 кГц, вторым порядком, то есть — 12 децибел на октаву. Для среднечастотников с жёстким диффузором HPF — 500 Гц, вторым порядком. Для среднечастотников с купольным диффузором HPF будет 1,25 кГц, вторым порядком. Связано это с возможностями и конструктивными особенностями тех или иных среднечастотников.

Для мидбаса, в данном случае… Вернее, правильно его будет назвать уже мидвуфером, HPF мы выставляем на 80 Гц, вторым порядком. Low pass filter 250 Гц, вторым порядком. Ну и на сабвуфер, как уже было сказано, мы оставляем LPF на 63 Гц, вторым порядком.

Что касаемо эстрадной акустики, здесь всё меняется, немножко становится по-другому. Для ВЧ-звена high pass filter — 8 кГц, вторым порядком. В данном случае, для классической «двушки» HPF — 160 Гц, вторым порядком, а low pass filter — 4 кГц, также вторым порядком. Для сабвуфера мы оставляем low pass filter на 63 Гц, вторым порядком.

Если мы строим эстрадную систему, но уже трёхполосную, то всё тоже немного меняется. High pass filter для ВЧ у нас также остаётся на 8 кГц, вторым порядком. Для среднечастотного звена LPF — 4 кГц, вторым порядком, HPF — 500 Гц, вторым порядком. Для мидбасового звена HPF — 120 Гц, вторым порядком, а LPF — 250 Гц, вторым порядком. И сабуфер (LPF) также остаётся на 63 Гц, вторым порядком.

Итак, подытожим! Данные рекомендации по фильтрации системы являются базовыми, и от них мы будем отталкиваться при настройке своей аудиосистемы. В процессе настройки мы можем изменить не только частоту среза. Всё зависит от возможности нашей аудиосистемы. Это необходимо слушать. Может мидбас чуть ниже сможет играть, возможно его нужно будет немного «распустить» сверху. Может твитер сможет забраться немного ниже, а при этом не будут возникать какие-нибудь артефакты, искажения в звучании.

То же самое касается и эстрадных систем. Но помимо того, что мы с вами будем менять в процессе настройки частоту, также если ваша конфигурация аудиосистемы и возможности фильтрации позволяют порядки, то, естественно, тут же меняются и порядки. Таким образом, меняются порядки, если нам нужно понизить частоту, то порядок надо сделать повыше. Если частоту нужно повысить, то порядок надо понизить, то есть, перейти на первый порядок.

Это всё решается непосредственно в процессе настройки аудиосистемы. Окончательные срезы будут у вас в машине индивидуальными. Срезы от чужой машины вам не подойдут, скорее всего. За редким исключением, если системы будут практически идентичными.

Фильтры HPF, LPF, BandPass что это?

Фильтр низких частот, это такой фильтр в звуковой аппаратуре, который обрезает все звуковые частоты ниже частоты установки фильтра. На графике это выглядит так:

Включать этот фильтр нужно обязательно в том случае если вы подключили к усилителю акустику размером 10, 13, 16 см. Для такой акустики необходимо убрать частоты ориентировочно ниже 100 Hz, 70 Hz, 50 Hz соответственно. Обрезают низкие частоты для того, чтобы акустика не перегружалась басами которые не может полноценно отыграть. При правильной подрезке улучшается СЧ спектр, повышается скорость атаки, и снижается вероятность выхода акустики из строя. Настраивайте фильтр на слух, для каждой конкретной акустики и места её установки настройка может быть разной. Рекомендуемая частота подрезки для 16см акустики 60-80Hz

На большинстве усилителей этот фильтр включается переключателем вроде этого:

Т.е. вы можете включить либо фильтр HPF или фильтр LPF или вообще отключить фильтры. Также есть потенциометр выставляющий частоту (в данном случае 50-150 Hz хотя бывают настройки и пошире). В дорогих усилителях существует возможность включить одновременно и HPF и LPF фильтр, получив таким образом полосовой фильтр (Bandpass).

LPF (Low Pass Filter) — фильтр высоких частот, пропускающий звук ниже частоты настройки фильтра. Обычно его используют при включении сабвуфера или мидбасовых динамиков.
На графике это выглядит так:

Если вы подключаете сабвуфер и он расположен в багажнике то частота настройки фильтра должна быть не выше 70Hz, иначе велика вероятность того, что звук сабвуфера будет локализованным (вы будете слышать сабвуфер сзади, отдельно от всей музыки). Это связано с особенностями человеческого слуха-человек начинает понимать откуда идет звук частотой выше где-то 70Hz. Поэтому сабвуфер в автомобиле стараются «обрезать» как можно ниже, чтобы казалось что звук идет «отовсюду» а не из багажника. Если ваш сабвуфер расположен спереди, под сидением например, то можно поднять частоту среза даже до 150Hz. В любом случае, задача всей настройки-добиться слитного звучания музыки в машине, в идеале вы не должны слышать отдельные динамики а только музыку в целом. Опытной настройкой фильтров добейтесь наилучшего результата.

Фильтр Bandpass (полосовой фильтр)

Позволяет включать одноврененно фильтры высоких и низких частот ограничивая диапазон с 2х сторон, устанавливая границы воспроизведения динамиков.
Актуален для 3х полосных систем с отдельными СЧ динамиками диапазон (200-4000Hz) либо для НЧ динамиков (60-200Hz)

Настройка усилителя для сабвуфера и остальной аудиосистемы может поставить новичка в тупик. Утонченная настройка — дело не простое и требует большого опыта или помощи профессионала.

На этой странице мы разберем основные, базовые настройки — чтобы у вас ничего не сгорело, сабвуфер не пытался отыгрывать скрипку и все было на своих местах.

HPF / LPF (ФВЧ / ФНЧ)

Hight pass filter (HPF), он же фильтр высоких частот (ФВЧ) — отфильтровывает (отсекает) низкие частоты, оставляя высокие.

При настройке сабвуферного усилителя установите регулятор примерно на 20 Hz, чтобы отсечь инфразвук и не тратить энергию, так как вы все равно его не услышите. Для среднечастотных динамиков HPF выставляется в районе 80 Hz, чтобы убрать диапазон низких частот, для которого динамик не предназначен и не сможет его отыграть. Если у вас выделены отдельные каналы или даже отдельный усилитель для твиттеров (пищалок) — HPF выставляется в районе 3000 — 5000 Hz в зависимости от модели, что бы не спалить их.

Все приведенные цифры являются примерными, для получения более точных и безопасных значений изучите характеристики ваших динамиков !

Low pass filter (LPF), он же фильтр низких частот (ФНЧ) — противоположен HPF и срезает верхние частоты, оставляя нижние.

Для сабвуферов устанавливается в районе 50-80 Hz в зависимости от типа оформления ( и т. п.), чтобы отсечь частоты, для которых сабвуфер не предназначен. Аналогично и со среднечастотниками, для них режьте в районе 1400-1600 Hz.

Если есть возможность, то можно ограничить твиттеры на 20 000 Hz, но это не обязательно.

Gain \ Level

Gain (чувствительность)часто путают с громкостью, но это не совсем правильно.

Gain (гейн) — это регулировка входной чувствительности усилителя для согласования с магнитолой. Но не будем забираться в дебри и рассмотрим эту настройку с точки зрения полезной для пользователя.

Иногда значение Вольт (V) указанное на регуляторе может ввести в заблуждение. Дело в том, что чувствительность измеряется в Вольтах. Чем меньше V — тем выше чувствительность — тем громче будет играть динамик и наоборот.

Для начала будет полезно посмотреть понятое видео про то, как работает гейн на усилителе:

Настройка гейна на слух (1 способ)

Имея хорошее сабовое звено, не пользуйтесь эквалайзером и различными басовыми улучшайзерами, забудьте про bassboost на усилителе — поэтому перед настройкой гейна проверьте чтобы все это было отключено!

Установите регулятор на минимум и включите музыку, которую вы обычно слушаете. Прибавляйте громкость магнитолы на 3/4 от максимума, услышав искажения в звучании саба раньше — остановитесь и убавьте громкость на пару делений. Переходите к усилителю. Попросите помощника медленно прибавлять регулятор гейна до появления новых искажений, а услышав их, остановите вращение и убавьте на 10 %.

Настройка гейна на слух (2 способ)

Если вы не доверяете своему слуху и боитесь во время не услышать изменения, тогда воспользуйтесь более точным способом — с помощью синусов.

Если вы настраиваете сабвуфер, то используйте 40 Гц, в случае если ваш корпус настроен выше 40 Гц или у вас закрытый ящик, тогда берите 50 Гц, () . Для настройки гейна для усилителя мидбаса возьмите 315 Гц.

Синус или тон (в нашем случае) — тоновый сигнал определенной частоты, изменения в звучании которого вы легко услышите

Установите гейн на минимум, включите ваш синус и прибавляйте громкость магнитолы. При изменении звучания тонового сигнала остановитесь и убавьте на пару делений (выставьте ограничение максимальной громкости на это значение, если в вашей магнитоле есть такая функция). Переходите к усилителю. Аналогично первому способу прибавляйте гейн. При изменении звучания остановитесь и убавьте на 10%.

Обратите внимание, что при настройке с помощью мультиметра вы должны быть уверены в мощности, заявленной производителем усилителя.

Subsonic — это тот же фильтр высоких частот (HPF) на сабовых усилителях (часто на ) — отрезает инфразвук. Устанавливайте его примерно на 20 Hz.

Bassboost — повышает громкость на определенной частоте, как правило это 40-45 Hz.

При использовании басбуста шанс спалить сабвуфер резко повышается, так как наступает значительно раньше. В большинстве случаев bassboost не нужен и если вы новичек, то просто примите правило «Басбуст не трогать!»

Опытными людьми он может использоваться для увеличения полки чтобы вытянуть провалы в определенных частотах, но это уже глубокие настройки и эффект не всегда оправдает риск.

X-over — переключатель фильтров. Присутствует в случае, когда у усилителя не предусмотрена регулировка для каждого фильтра в отдельности. HPF — режет снизу, LPF — режет сверху, Full / Flat — фильтры отключены.

Это такой фильтр в звуковой аппаратуре, который обрезает все звуковые частоты ниже частоты установки фильтра. На графике это выглядит так:

Включать этот фильтр нужно обязательно в том случае если вы подключили к усилителю акустику размером 10, 13 а иногда и 16 см. Для такой акустики необходимо убрать частоты ориентировочно ниже 100 Hz, 70 Hz, 50 Hz соответственно. Обрезают низкие частоты для того чтобы не перегружать акустику небольшого размера басами. От этой перегрузки мало того что портится качество звука, акустика может запросто выйти из строя. Настраивайте фильтр на слух, для каждой конкретной акустики и места её установки настройка может быть разной.

На большинстве усилителей этот фильтр включается переключателем вроде этого:

Т.е. вы можете включить либо фильтр HPF или фильтр LPF или вообще отключить фильтры. Также есть потенциометр выставляющий частоту (в данном случае 50-150 Hz хотя бывают настройки и пошире). В дорогих усилителях существует возможность включить одновременно и HPF и LPF фильтр, получив таким образом полосовой фильтр (Bandpass).

LPF (Low Pass Filter)

— фильтр, пропускающий звук ниже частоты настройки фильтра. Обычно такой фильтр используют при включении сабвуфера или мидбасовых динамиков. На графике это выглядит так:

Если вы подключаете сабвуфер и он расположен в багажнике то частота настройки фильтра должна быть не выше 70Hz, иначе велика вероятность того, что звук сабвуфера будет локализованным (вы будете слышать сабвуфер сзади, отдельно от всей музыки). Это связано с особенностями человеческого слуха-человек начинает понимать откуда идет звук частотой выше где-то 70Hz. Поэтому сабвуфер в автомобиле стараются «обрезать» как можно ниже, чтобы казалось что звук идет «отовсюду» а не из багажника. Если ваш сабвуфер расположен спереди, под сидением например, то можно поднять частоту среза даже до 150Hz. В любом случае, задача всей настройки-добиться слитного звучания музыки в машине, в идеале вы не должны слышать отдельные динамики а только музыку в целом. Опытной настройкой фильтров добейтесь наилучшего результата.

Фильтр Bandpass (полосовой фильтр)

Полосовой фильтр — это когда включены оба фильтра — и HPF и LPF одновременно. Применяется к примеру при подключении среднечастотных динамиков в многополосных системах, таким образом вы подаете на динамик только те частоты с которыми он рассчитан работать, отделяя все лишнее.

Настройка усилителя для сабвуфера и остальной аудиосистемы может поставить новичка в тупик. Утонченная настройка — дело не простое и требует большого опыта или помощи профессионала.

На этой странице мы разберем основные, базовые настройки — чтобы у вас ничего не сгорело, сабвуфер не пытался отыгрывать скрипку и все было на своих местах.

HPF / LPF (ФВЧ / ФНЧ)

Hight pass filter (HPF), он же фильтр высоких частот (ФВЧ) — отфильтровывает (отсекает) низкие частоты, оставляя высокие.

При настройке сабвуферного усилителя установите регулятор примерно на 20 Hz, чтобы отсечь инфразвук и не тратить энергию, так как вы все равно его не услышите. Для среднечастотных динамиков HPF выставляется в районе 80 Hz, чтобы убрать диапазон низких частот, для которого динамик не предназначен и не сможет его отыграть. Если у вас выделены отдельные каналы или даже отдельный усилитель для твиттеров (пищалок) — HPF выставляется в районе 3000 — 5000 Hz в зависимости от модели, что бы не спалить их.

Все приведенные цифры являются примерными, для получения более точных и безопасных значений изучите характеристики ваших динамиков !

Low pass filter (LPF), он же фильтр низких частот (ФНЧ) — противоположен HPF и срезает верхние частоты, оставляя нижние.

Для сабвуферов устанавливается в районе 50-80 Hz в зависимости от типа оформления ( и т.п.), чтобы отсечь частоты, для которых сабвуфер не предназначен. Аналогично и со среднечастотниками, для них режьте в районе 1400-1600 Hz.

Если есть возможность, то можно ограничить твиттеры на 20 000 Hz, но это не обязательно.

Gain \ Level

Gain (чувствительность)часто путают с громкостью, но это не совсем правильно.

Gain (гейн) — это регулировка входной чувствительности усилителя для согласования с магнитолой. Но не будем забираться в дебри и рассмотрим эту настройку с точки зрения полезной для пользователя.

Иногда значение Вольт (V) указанное на регуляторе может ввести в заблуждение. Дело в том, что чувствительность измеряется в Вольтах. Чем меньше V — тем выше чувствительность — тем громче будет играть динамик и наоборот.

Для начала будет полезно посмотреть понятое видео про то, как работает гейн на усилителе:

Настройка гейна на слух (1 способ)

Имея хорошее сабовое звено, не пользуйтесь эквалайзером и различными басовыми улучшайзерами, забудьте про bassboost на усилителе — поэтому перед настройкой гейна проверьте чтобы все это было отключено!

Установите регулятор на минимум и включите музыку, которую вы обычно слушаете. Прибавляйте громкость магнитолы на 3/4 от максимума, услышав искажения в звучании саба раньше — остановитесь и убавьте громкость на пару делений. Переходите к усилителю. Попросите помощника медленно прибавлять регулятор гейна до появления новых искажений, а услышав их, остановите вращение и убавьте на 10 %.

Настройка гейна на слух (2 способ)

Если вы не доверяете своему слуху и боитесь во время не услышать изменения, тогда воспользуйтесь более точным способом — с помощью синусов.

Если вы настраиваете сабвуфер, то используйте 40 Гц, в случае если ваш корпус настроен выше 40 Гц или у вас закрытый ящик, тогда берите 50 Гц, () . Для настройки гейна для усилителя мидбаса возьмите 315 Гц.

Синус или тон (в нашем случае) — тоновый сигнал определенной частоты, изменения в звучании которого вы легко услышите

Установите гейн на минимум, включите ваш синус и прибавляйте громкость магнитолы. При изменении звучания тонового сигнала остановитесь и убавьте на пару делений (выставьте ограничение максимальной громкости на это значение, если в вашей магнитоле есть такая функция). Переходите к усилителю. Аналогично первому способу прибавляйте гейн. При изменении звучания остановитесь и убавьте на 10%.

Обратите внимание, что при настройке с помощью мультиметра вы должны быть уверены в мощности, заявленной производителем усилителя.

Subsonic — это тот же фильтр высоких частот (HPF) на сабовых усилителях (часто на ) — отрезает инфразвук. Устанавливайте его примерно на 20 Hz.

Bassboost — повышает громкость на определенной частоте, как правило это 40-45 Hz.

При использовании басбуста шанс спалить сабвуфер резко повышается, так как наступает значительно раньше. В большинстве случаев bassboost не нужен и если вы новичек, то просто примите правило «Басбуст не трогать!»

Опытными людьми он может использоваться для увеличения полки чтобы вытянуть провалы в определенных частотах, но это уже глубокие настройки и эффект не всегда оправдает риск.

X-over — переключатель фильтров. Присутствует в случае, когда у усилителя не предусмотрена регулировка для каждого фильтра в отдельности. HPF — режет снизу, LPF — режет сверху, Full / Flat — фильтры отключены.

Lpf hpf как настроить | Авто Брянск

Искал достаточно простое и в тоже время точное описание процедуры настройки автомобильного усилителя и наткнулся на бортовой журнал Sutener71.

У себя в БЖ пишу для последующего использования мной же в своей машине (пришел к тому, что не могу слушать бубуканье штатной акустики и меняю на более высокий уровень + усилитель, головное устройство давно заменил). Акустика приобретена. С выбором усилителя почти закончено — есть три кандидата. О них — в отдельной ветке.

Инструкцию тупо скопировал, предварительно исправив орфографические ошибки ;). Если при настройке будут отклонения от ниже написанного, позже статью откорректирую.

Как настроить усилитель?
1. Выбор уровня чувствительности усилителя
Грубо говоря громкость (хотя это и не совсем так). Выкручивая регулятор от большего числа к меньшему мы её повышаем.

2. Фильтры
ФНЧ — отфильтровывает Низкие частоты
ФВЧ — отфильтровывает Высокие частоты

Скажем, установив регулятор ФНЧ на 50 гц, на динамик будут поступать частоты до 50 Гц.

Внимание: на разных усилителях возможны варианты — или это будет селектор с выбором типа фильтров и одним регулятором, или же отдельные регуляторы для ФВЧ и ФНЧ.
в некторых усилителях возможно включение обоих фильтров, таким образом включив ФНЧ и ФВЧ мы можем получит полосовой фильтр. Например установив ФНЧ на 200 Гц а ФВЧ на 50 Гц, акустика будет воспроизводить сигнал в диапазоне от 50 до 200 Герц соответсвенно

У некоторых старых моделей усилителей встречаются фиксированные фильтры. Выбор фильтрации производиться селектором.

3. Сабсоник.
По большей части необходим для сабвуферов (в фазоинверторном оформлении) Но его можно так же использовать и как ФВЧ.

Так же существуют сабсоники с фиксированной частотой фильтрации

4.Басс Буст
Позволяет повысить громкость на определённой частоте

Внимание: частота басс буста как правило фиксированная. Но на некоторых усилителях присутствует дополнительный регулятор позволяющий выбрать необходииую частоту.

Так же существуют басс бусты с фиксированным усилением

5.Регулятор фазы
Служит для согласования работы сабвуфера с фронтом.И в целом для его более точной настройки.
Также существуют фиксированные регуляторы фазы

6.Крутизна фильтров
Селектор позволяет выбрать крутизну спада фильтров.

Внимание не рассматривайте нижепреведённый текст как руководство пользователя. Здесь я постарался лишь в кратце и более доступным языком
объяснить «что для чего».При настройке усилителя включайте голову и будьте благоразумны! Я не отвечаю за возможный причинённый вам ущерб.
Если вы не уверены что сможете это сделать самостоятельно — обратитесь к специалистам

Если у вас компонентная или коаксиальная акустика [два динамика спереди и два сзади] 5.25″ ,6.5″, 6×9″ и других популярных размеров то настройка заключается в следующем:
Как правило, такая акустика не способна воспроизводить сверхнизкие частоты (для этого существует Сабвуфер, поэтому выберите ФВЧ на той паре каналов где она подключена. Установите регулятор ФВЧ на 60-80 Гц. Далее выкрутите «Gain» на минимум. И выставите на головном устройстве почти максимальную громкость. Далее выкручивайте Gain до появления искажений. Будьте аккуратны. Более тонкая настройка заключается в том чтобы найти компромисс между «громкостью» и «басовитостью» динамиков, при этом главным является отсутствие искажений в звучании. С помощью гейна и ФВЧ настройте тот звук, который вам больше нравится, попеременно регулируя усиление и частоту фильтрации.

Для сабвуферов и аналогичных им басовых динамиков всё аналогично, за исключнием того, что здесь мы используем ФНЧ, т.е. цель — не дать сабвуферу воспроизводить более высокие частоты. Обычно при настройке выбирают 50-80 Гц. Если у вас ФИ корпус, то желательно воспользоваться сабсоником. Если есть регулятор фазы — не пожалейте времени, покрутите его, послушайте. Возможно, в каком либо положении сабвуфер станет играть громче и быстрее.

Смысл конечной настройки должен быть таков что: каждый динамик должен играть свой диапазон частот.
Если к примеру у вас сабвуфер и фронт, то, как правило, частоту ФВЧ для динамиков и частоту ФНЧ для сабвуфера устанавливают одинаковой. Т.е. скажем сабвуфер играет до 80 Гц, а фронт уже от тех же 80 Гц.
Это как правило, но не всегда так. Помните что звук вы выстраиваете для себя. Настраивайте так, как вам больше понравится.

Level — уровень — устанавливаешь входную чувствительность усилка. Устанавливаешь ¾ громкость на ГУ и потихонькуу прибавляешь Level до появления искажений и крутишь немного назат пока искажения не пропадут и так и оставляешь.

BassBoost — подьем басов — если хочется «погуще бас» но я бы не трогал.

HPF — фильтр ВЧ — устанавливает нижнюю границу диапазона ВЧ. низкие частоты «срезает» — для «пищалок»

X-over — режим работы кроссовера — если усилитель питает сабвуфер- поставьте LowPass. если широкополосные динамики то full. если вч твиттеры «пищалки» то HighPass

LPF — фильтр НЧ — устанавливает верхнюю границу диапазона НЧ. высокие частоты срезает — для сабвуфера

Subsonic — фильтр инфранизких частот, то есть частот ниже 20 Гц. — мы их все равно не услышим и это создает паразитную нагрузку на динамики. Этот фильтр ее устраняет. установи на 20Гц для саба или 50гц для широкополосных динамиков

другие переключатели не свойственны классическому усилителю — установи на LOW

✆ +38 (066) 607-45-19 ✆+38 (068) 359-71-76

HPF (High Pass Filter)

-это такой фильтр в звуковой аппаратуре, который обрезает все звуковые частоты ниже частоты установки фильтра. На графике это выглядит так:

Включать этот фильтр нужно обязательно в том случае если вы подключили к усилителю акустику размером 10, 13 а иногда и 16 см. Для такой акустики необходимо убрать частоты ориентировочно ниже 100 Hz, 70 Hz, 50 Hz соответственно. Обрезают низкие частоты для того чтобы не перегружать акустику небольшого размера басами. От этой перегрузки мало того что портится качество звука, акустика может запросто выйти из строя. Настраивайте фильтр на слух, для каждой конкретной акустики и места её установки настройка может быть разной.

На большинстве усилителей этот фильтр включается переключателем вроде этого:

Т.е. вы можете включить либо фильтр HPF или фильтр LPF или вообще отключить фильтры. Также есть потенциометр выставляющий частоту (в данном случае 50-150 Hz хотя бывают настройки и пошире). В дорогих усилителях существует возможность включить одновременно и HPF и LPF фильтр, получив таким образом полосовой фильтр (Bandpass).

LPF (Low Pass Filter)

— фильтр, пропускающий звук ниже частоты настройки фильтра. Обычно такой фильтр используют при включении сабвуфера или мидбасовых динамиков. На графике это выглядит так:

Если вы подключаете сабвуфер и он расположен в багажнике то частота настройки фильтра должна быть не выше 70Hz, иначе велика вероятность того, что звук сабвуфера будет локализованным (вы будете слышать сабвуфер сзади, отдельно от всей музыки). Это связано с особенностями человеческого слуха-человек начинает понимать откуда идет звук частотой выше где-то 70Hz. Поэтому сабвуфер в автомобиле стараются «обрезать» как можно ниже, чтобы казалось что звук идет «отовсюду» а не из багажника. Если ваш сабвуфер расположен спереди, под сидением например, то можно поднять частоту среза даже до 150Hz. В любом случае, задача всей настройки-добиться слитного звучания музыки в машине, в идеале вы не должны слышать отдельные динамики а только музыку в целом. Опытной настройкой фильтров добейтесь наилучшего результата.

Фильтр Bandpass (полосовой фильтр)

Полосовой фильтр — это когда включены оба фильтра — и HPF и LPF одновременно. Применяется к примеру при подключении среднечастотных динамиков в многополосных системах, таким образом вы подаете на динамик только те частоты с которыми он рассчитан работать, отделяя все лишнее.

Содержание:

Настройка усилителя | основы

Настройка усилителя для сабвуфера и остальной аудиосистемы может поставить новичка в тупик. Утонченная настройка — дело не простое и требует большого опыта или помощи профессионала.

На этой странице мы разберем основные, базовые настройки — чтобы у вас ничего не сгорело, сабвуфер не пытался отыгрывать скрипку и все было на своих местах.

HPF / LPF (ФВЧ / ФНЧ)

Hight pass filter (HPF), он же фильтр высоких частот (ФВЧ) — отфильтровывает (отсекает) низкие частоты, оставляя высокие.

При настройке сабвуферного усилителя установите регулятор примерно на 20 Hz, чтобы отсечь инфразвук и не тратить энергию, так как вы все равно его не услышите. Для среднечастотных динамиков HPF выставляется в районе 80 Hz, чтобы убрать диапазон низких частот, для которого динамик не предназначен и не сможет его отыграть. Если у вас выделены отдельные каналы или даже отдельный усилитель для твиттеров (пищалок) — HPF выставляется в районе 3000 — 5000 Hz в зависимости от модели, что бы не спалить их.

Все приведенные цифры являются примерными, для получения более точных и безопасных значений изучите характеристики ваших динамиков!

Low pass filter (LPF), он же фильтр низких частот (ФНЧ) — противоположен HPF и срезает верхние частоты, оставляя нижние.

Для сабвуферов устанавливается в районе 50-80 Hz в зависимости от типа оформления (ЗЯ, ФИ, и т.п.), чтобы отсечь частоты, для которых сабвуфер не предназначен. Аналогично и со среднечастотниками, для них режьте в районе 1400—1600 Hz.

Если есть возможность, то можно ограничить твиттеры на 20 000 Hz, но это не обязательно.

Gain Level

Gain (чувствительность) часто путают с громкостью, но это не совсем правильно.

Gain (гейн) — это регулировка входной чувствительности усилителя для согласования с магнитолой. Но не будем забираться в дебри и рассмотрим эту настройку с точки зрения полезной для пользователя.

Иногда значение Вольт (V) указанное на регуляторе может ввести в заблуждение. Дело в том, что чувствительность измеряется в Вольтах. Чем меньше V — тем выше чувствительность — тем громче будет играть динамик и наоборот.

Для начала будет полезно посмотреть понятое видео про то, как работает гейн на усилителе:

Настройка гейна на слух (1 способ)

Имея хорошее сабовое звено, не пользуйтесь эквалайзером и различными басовыми улучшайзерами, забудьте про bassboost на усилителе — поэтому перед настройкой гейна проверьте чтобы все это было отключено!

Установите регулятор на минимум и включите музыку, которую вы обычно слушаете. Прибавляйте громкость магнитолы на ¾ от максимума, услышав искажения в звучании саба раньше — остановитесь и убавьте громкость на пару делений. Переходите к усилителю. Попросите помощника медленно прибавлять регулятор гейна до появления новых искажений, а услышав их, остановите вращение и убавьте на 10 %.

Настройка гейна на слух (2 способ)

Если вы не доверяете своему слуху и боитесь во время не услышать изменения, тогда воспользуйтесь более точным способом — с помощью синусов.

Если вы настраиваете сабвуфер, то используйте 40 Гц, в случае если ваш корпус настроен выше 40 Гц или у вас закрытый ящик, тогда берите 50 Гц, (скачать синусы в разделе Загрузки). Для настройки гейна для усилителя мидбаса возьмите 315 Гц.

Синус или тон (в нашем случае) — тоновый сигнал определенной частоты, изменения в звучании которого вы легко услышите

Установите гейн на минимум, включите ваш синус и прибавляйте громкость магнитолы. При изменении звучания тонового сигнала остановитесь и убавьте на пару делений (выставьте ограничение максимальной громкости на это значение, если в вашей магнитоле есть такая функция). Переходите к усилителю. Аналогично первому способу прибавляйте гейн. При изменении звучания остановитесь и убавьте на 10%.

Настройка гейна с помощью мультиметра или осциллографа

Настройка уровня гейна с помощью приборов является грамотным и точным согласованием. При этом не напрягается ни динамик ни ваши уши. Подробно о такой настройке показано в видео на нашем Ютуб канале:

Обратите внимание, что при настройке с помощью мультиметра вы должны быть уверены в мощности, заявленной производителем усилителя.

Subsonic

Subsonic — это тот же фильтр высоких частот (HPF) на сабовых усилителях (часто на моноблоках) — отрезает инфразвук. Устанавливайте его примерно на 20 Hz.

Bassboost

Bassboost — повышает громкость на определенной частоте, как правило это 40-45 Hz.

При использовании басбуста шанс спалить сабвуфер резко повышается, так как клипп наступает значительно раньше. В большинстве случаев bassboost не нужен и если вы новичек, то просто примите правило «Басбуст не трогать!»

Опытными людьми он может использоваться для увеличения полки АЧХ, чтобы вытянуть провалы в определенных частотах, но это уже глубокие настройки и эффект не всегда оправдает риск.

X-over

X-over — переключатель фильтров. Присутствует в случае, когда у усилителя не предусмотрена регулировка для каждого фильтра в отдельности. HPF — режет снизу, LPF — режет сверху, Full / Flat — фильтры отключены.

Регулятор фазы (Phase)

Регулятор фазы — является частью углубленной настройки — меняет фазу динамика. Бывает фиксированный переключатель 0 / 180° и регулятор 0° — 180°. Читайте отдельную тему: Фаза сабвуфера — правильная настройка.

Master/Slave

Этот переключатель используется при мостовом подключения моноблоков. Master устанавливается на усилителе, к которому подходят RCA («тюльпаны») от магнитолы, Slave ставится на подсоединяемом моноблоке.

Видео

Читать еще:

Полезный материал? Поделитесь, если так:

Качественная настройка сабвуфера в авто. Самостоятельно настраиваем автомобильный сабвуфер Что такое lpf и bpf

On Июн 06, 2017 |

В этом видео говорим о настройке. Дмитрий Приколота рассказывает, какие базовые срезы и их порядки можно выставить при настройке двух — и трёхполосной акустики, как ближнего поля, так и эстрадных компонентов. Смотрите видео здесь:

Если вам понравилось это видео, делитесь им с друзьями, пишите комментарии!

Как выставить срезы и порядки в компонентной акустике

Всем привет, друзья! С вами Дмитрий Приколота и Школа Автозвука.

Очень часто задаётся вопрос: «А как же выставить срезы?», «Какие срезы? Порекомендуйте на ту или иную акустику». Поэтому мы решили записать такое небольшое видео, в котором было бы рассказано о базовых настройках частот срезов и их порядков. То есть, как «расфильтровать» акустику, как для компонентной акустики, так и для эстрадной.

Но, повторюсь, данные рекомендации, это всего лишь база. У каждой системы итоговые настройки фильтрации будут отличаться. Почему? Потому что всё зависит: от самих компонентов, непосредственно от «железа» и от того, что вы хотите в итоге получить.

Итак, давайте рассмотрим базовые настройки фильтрации. Для компонентной акустики: на ВЧ HPF — 4 кГц вторым порядком, для мидбаса HPF 80 Гц, а LPF — 3,15 кГц. Это всё вторыми порядками. LPF для сабвуфера — 63 Гц, вторым порядком. Как вы увидите далее, для сабвуфера данный параметр не будет меняться в принципе.

Ещё одно такое важное уточнение или замечание: неважно, где у вас происходит фильтрация сигнала — в головном устройстве, в усилителе. Важно то, в каком виде и как «порезанный» сигнал доходит непосредственно до самих динамиков.

Для твитера, в данном случае, HPF — срез 6,3 кГц вторым порядком. Для среднечастотных динамиков low pass filter — 4 кГц, вторым порядком, то есть — 12 децибел на октаву. Для среднечастотников с жёстким диффузором HPF — 500 Гц, вторым порядком. Для среднечастотников с купольным диффузором HPF будет 1,25 кГц, вторым порядком. Связано это с возможностями и конструктивными особенностями тех или иных среднечастотников.

Для мидбаса, в данном случае… Вернее, правильно его будет назвать уже мидвуфером, HPF мы выставляем на 80 Гц, вторым порядком. Low pass filter 250 Гц, вторым порядком. Ну и на сабвуфер, как уже было сказано, мы оставляем LPF на 63 Гц, вторым порядком.

Что касаемо эстрадной акустики, здесь всё меняется, немножко становится по-другому. Для ВЧ-звена high pass filter — 8 кГц, вторым порядком. В данном случае, для классической «двушки» HPF — 160 Гц, вторым порядком, а low pass filter — 4 кГц, также вторым порядком. Для сабвуфера мы оставляем low pass filter на 63 Гц, вторым порядком.

Если мы строим эстрадную систему, но уже трёхполосную, то всё тоже немного меняется. High pass filter для ВЧ у нас также остаётся на 8 кГц, вторым порядком. Для среднечастотного звена LPF — 4 кГц, вторым порядком, HPF — 500 Гц, вторым порядком. Для мидбасового звена HPF — 120 Гц, вторым порядком, а LPF — 250 Гц, вторым порядком. И сабуфер (LPF) также остаётся на 63 Гц, вторым порядком.

Итак, подытожим! Данные рекомендации по фильтрации системы являются базовыми, и от них мы будем отталкиваться при настройке своей аудиосистемы. В процессе настройки мы можем изменить не только частоту среза. Всё зависит от возможности нашей аудиосистемы. Это необходимо слушать. Может мидбас чуть ниже сможет играть, возможно его нужно будет немного «распустить» сверху. Может твитер сможет забраться немного ниже, а при этом не будут возникать какие-нибудь артефакты, искажения в звучании.

То же самое касается и эстрадных систем. Но помимо того, что мы с вами будем менять в процессе настройки частоту, также если ваша конфигурация аудиосистемы и возможности фильтрации позволяют порядки, то, естественно, тут же меняются и порядки. Таким образом, меняются порядки, если нам нужно понизить частоту, то порядок надо сделать повыше. Если частоту нужно повысить, то порядок надо понизить, то есть, перейти на первый порядок.

Это всё решается непосредственно в процессе настройки аудиосистемы. Окончательные срезы будут у вас в машине индивидуальными. Срезы от чужой машины вам не подойдут, скорее всего. За редким исключением, если системы будут практически идентичными.

Фильтры HPF, LPF, BandPass что это?

Фильтр низких частот, это такой фильтр в звуковой аппаратуре, который обрезает все звуковые частоты ниже частоты установки фильтра. На графике это выглядит так:

Включать этот фильтр нужно обязательно в том случае если вы подключили к усилителю акустику размером 10, 13, 16 см. Для такой акустики необходимо убрать частоты ориентировочно ниже 100 Hz, 70 Hz, 50 Hz соответственно. Обрезают низкие частоты для того, чтобы акустика не перегружалась басами которые не может полноценно отыграть. При правильной подрезке улучшается СЧ спектр, повышается скорость атаки, и снижается вероятность выхода акустики из строя. Настраивайте фильтр на слух, для каждой конкретной акустики и места её установки настройка может быть разной. Рекомендуемая частота подрезки для 16см акустики 60-80Hz

На большинстве усилителей этот фильтр включается переключателем вроде этого:

Т.е. вы можете включить либо фильтр HPF или фильтр LPF или вообще отключить фильтры. Также есть потенциометр выставляющий частоту (в данном случае 50-150 Hz хотя бывают настройки и пошире). В дорогих усилителях существует возможность включить одновременно и HPF и LPF фильтр, получив таким образом полосовой фильтр (Bandpass).

LPF (Low Pass Filter) — фильтр высоких частот, пропускающий звук ниже частоты настройки фильтра. Обычно его используют при включении сабвуфера или мидбасовых динамиков.

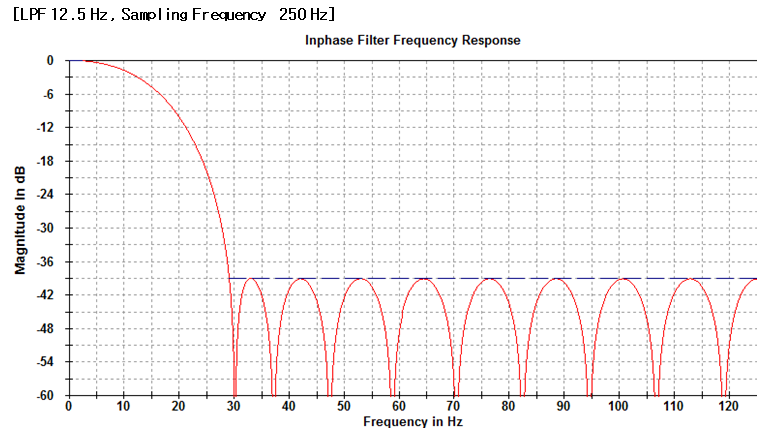

На графике это выглядит так:

Если вы подключаете сабвуфер и он расположен в багажнике то частота настройки фильтра должна быть не выше 70Hz, иначе велика вероятность того, что звук сабвуфера будет локализованным (вы будете слышать сабвуфер сзади, отдельно от всей музыки). Это связано с особенностями человеческого слуха-человек начинает понимать откуда идет звук частотой выше где-то 70Hz. Поэтому сабвуфер в автомобиле стараются «обрезать» как можно ниже, чтобы казалось что звук идет «отовсюду» а не из багажника. Если ваш сабвуфер расположен спереди, под сидением например, то можно поднять частоту среза даже до 150Hz. В любом случае, задача всей настройки-добиться слитного звучания музыки в машине, в идеале вы не должны слышать отдельные динамики а только музыку в целом. Опытной настройкой фильтров добейтесь наилучшего результата.

Фильтр Bandpass (полосовой фильтр)

Позволяет включать одноврененно фильтры высоких и низких частот ограничивая диапазон с 2х сторон, устанавливая границы воспроизведения динамиков.
Актуален для 3х полосных систем с отдельными СЧ динамиками диапазон (200-4000Hz) либо для НЧ динамиков (60-200Hz)

Сабвуфер — важная часть акустической системы автомобиля. Именно он позволяет не только слушать музыку, но и ощущать её глубину и объём всем телом. Именно правильная настройка сабвуфера в машине способна значительно увеличить удовольствие от прослушивания музыки.

Существует мнение, что сабвуфер в автомобиле нужен только для молодёжи, слушающей утробный афроамериканский рэп, выворачивающий внутренности. На самом деле это не так. Сабвуфер всего лишь позволяет расширить динамический диапазон воспроизведения. Ведь низкие частоты есть практически в любом музыкальном материале, даже в классической музыке.

Но небольшие дверные колонки не позволяют слушать низкий бас. Зато с этим прекрасно справляется сабвуфер. Естественно, если сабвуфер правильно сделан и произведена правильная настройка сабвуфера в машине .

Какой должна быть правильная настройка сабвуфера в машине?

Настройкой сабвуфера нужно заниматься ещё на этапе проектировки короба для динамика. Во время этого учитывается множество различных параметров: музыка, которую чаще всего будет слушать владелец, усилитель, который будет работать с динамиком и автомобиль, в котором будет стоять сабвуферный корпус.

Настройка “сабсоника”

После необходимо задействовать фильтр, который называют “сабсоник”. По-сути, это фильтр высоких частот, работающий в суббасовой области. Проще говоря, он отрезает от сигнала инфранизкие частоты и пропускает все, что выше. Сабсоник есть не на всех усилителях. Но если ваш динамик работает в акустическом оформлении ФИ или ЧВ, то и усилитель надо выбрать такой, в котором есть такой фильтр.

Зачем он нужен “сабсоник”? Дело в том, что сабвуферный динамик будет пытаться воспроизвести и частоты, лежащие за пределами слышимого диапазона, например 20-25 Гц и ниже. На таких частотах ход диффузора увеличивается, что может привести к выходу катушки из зазора и её повреждению. Сабсоник отрезает всю «инфру» и не позволяет динамику превысить ход. К тому же, качество воспроизведения нужного басового диапазона только улучшается, а громкость увеличивается.

Настраивать “сабсоник” следует примерно на 5 Гц ниже частоты настройки порта фазоинвертора. Например, если частота его настройки 35 Гц, то настраивать сабсоник надо на 30 Гц. Чтобы сделать это, нужно включить переключатель и вращать “крутилку” до требуемых цифр.

Что нужно знать о фильтрах

Ещё одна вещь, которую надо помнить о фильтрах — ни один из них не отрезает сигнал резко, как ножом. То есть, не бывает такого, чтобы LPF был настроен на 63 Гц, а на 64 Гц звука уже не было. Все частоты, что выше, будут ослабляться, с плавным спадом. И плавность этого спада будет зависеть от так называемого порядка фильтра.

Фильтр 4-го порядка даст более пологий спад, а фильтр 1-го — более крутой. Некоторые головные устройства позволяют выбирать порядок фильтра. Это имеет значение для настройки «стыка» области работы сабвуфера и мидбасов.

Ещё одним важным этапом в настройке сабвуфера является регулировка уровня входной чувствительности сабвуфера. Он находится на сабвуферном усилителе и обозначается словом «GAIN» или «LEVEL».

Выглядит, как «крутилка» с цифрами, например, от 0,3 до 5 В. Это не уровень громкости, как некоторые ошибочно думают, хотя при установке на максимальные значения громкость действительно увеличивается. Эта функция нужна, чтобы согласовать уровень головного устройства и усилителя.

Настраивают «GAIN» по разным методикам. Но суть их примерно такая: на сабвуфер подаётся музыкальный сигнал в виде синусов с определённой частотой. Уровень входной чувствительности при этом минимальный.

Постепенно увеличивают громкость на головном устройстве, до появления слышимых искажений. После этого ручку громкости поворачивают назад, чтобы звук снова стал чистым. Потом так же настраивают «GAIN», вращая «крутилку» до того, как появятся искажения сигнала. После снова возвращают её немного назад. Более точной будет настройка сабвуфера в машине, если применять в процессе осциллограф.

Настройка акустической фазы сабвуфера

Также важна настройка акустической фазы сабвуфера. Не вдаваясь в нюансы терминологии, следует сказать, что правильная фазировка позволяет обеспечить звучание «саба» спереди, вместе с фронтальными динамиками. Если сабвуфер слышно сзади, из багажника, значит что-то сделано неправильно.

На многих усилителях есть «крутилка» фазовращателя, позволяющая плавно поворачивать фазу. Поэтому желательно приобретать именно такие усилители. Если такой возможности нет, повернуть фазу можно на ГУ, если у него есть такая функция. Или же можно просто поменять местами плюсовой и минусовой провод на динамике.

Выставление задержек

Следующим этапом настройки сабвуфера в машине есть выставление задержек. Но такое возможно только на процессорном головном устройстве или при наличии внешнего процессора. В некоторых акустических оформлениях, например ФИ, не всегда хорошие импульсные характеристики, поэтому бас может немного запаздывать. Это не всегда приятно на слух.

Например, фронтальные динамики сыграли ноту, а через доли секунды отыграл «саб». Чтобы такого не допустить, корректируют задержки, что позволяет «фронтальной акустике и сабвуферу играть одновременно.

Стык сабвуфера и мидбаса

Последняя настройка сабвуфера в машине – это «состыковка» фронтальной акустики с сабом. Например, если сабвуфер «порезан» сверху на 63 Гц, а «фронт» — на 100 Гц снизу, то между ними может образовываться провал. Если же частоты срезов другие, возможно образование горба. Чтобы настройка была правильной, необходимо сделать этот участок АЧХ плавным. Для этого можно немного менять частоты срезов LPF и HPF. Делать это можно на слух или с помощью любого RTA-анализатора.

Это такой фильтр в звуковой аппаратуре, который обрезает все звуковые частоты ниже частоты установки фильтра. На графике это выглядит так:

Включать этот фильтр нужно обязательно в том случае если вы подключили к усилителю акустику размером 10, 13 а иногда и 16 см. Для такой акустики необходимо убрать частоты ориентировочно ниже 100 Hz, 70 Hz, 50 Hz соответственно. Обрезают низкие частоты для того чтобы не перегружать акустику небольшого размера басами. От этой перегрузки мало того что портится качество звука, акустика может запросто выйти из строя. Настраивайте фильтр на слух, для каждой конкретной акустики и места её установки настройка может быть разной.

На большинстве усилителей этот фильтр включается переключателем вроде этого:

Т.е. вы можете включить либо фильтр HPF или фильтр LPF или вообще отключить фильтры. Также есть потенциометр выставляющий частоту (в данном случае 50-150 Hz хотя бывают настройки и пошире). В дорогих усилителях существует возможность включить одновременно и HPF и LPF фильтр, получив таким образом полосовой фильтр (Bandpass).

LPF (Low Pass Filter)

— фильтр, пропускающий звук ниже частоты настройки фильтра. Обычно такой фильтр используют при включении сабвуфера или мидбасовых динамиков. На графике это выглядит так:

Если вы подключаете сабвуфер и он расположен в багажнике то частота настройки фильтра должна быть не выше 70Hz, иначе велика вероятность того, что звук сабвуфера будет локализованным (вы будете слышать сабвуфер сзади, отдельно от всей музыки). Это связано с особенностями человеческого слуха-человек начинает понимать откуда идет звук частотой выше где-то 70Hz. Поэтому сабвуфер в автомобиле стараются «обрезать» как можно ниже, чтобы казалось что звук идет «отовсюду» а не из багажника. Если ваш сабвуфер расположен спереди, под сидением например, то можно поднять частоту среза даже до 150Hz. В любом случае, задача всей настройки-добиться слитного звучания музыки в машине, в идеале вы не должны слышать отдельные динамики а только музыку в целом. Опытной настройкой фильтров добейтесь наилучшего результата.

Фильтр Bandpass (полосовой фильтр)

Полосовой фильтр — это когда включены оба фильтра — и HPF и LPF одновременно. Применяется к примеру при подключении среднечастотных динамиков в многополосных системах, таким образом вы подаете на динамик только те частоты с которыми он рассчитан работать, отделяя все лишнее.

Фильтр высоких частот (ФВЧ) и фильтр низких частот (ФНЧ/LPF) в ламповом усилителе

Очень хотелось перейти к теме ламповых усилителей, их простой и увлекательной схемотехнике, особенностям окружения для них и прочим моментам, но я понял, что если начать рассказ сразу с какого то интересного, но произвольного момента, то без некоторых теоретических знаний читатель может не повысить грамотность, а все так же тыкать палкой дохлую белку (менять конденсаторы и резисторы методом тыка), в надежде, что белка оживет.

Если посмотреть на многие схемы ламповых усилителей, то  глаз без труда увидит цепочки фильтров. Они могут образовываться там, где начинающий разработчик о них и не помышлял, это же касается и местной обратной связи.

Поэтому сегодня генеральная репетиция перед основным вхождением в тему лампового усиления — будем разбираться с фильтрами.

В схемотехнике часто применяется фильтр низких частот и фильт высоких частот. Эта тема уже понималась в материалах по ЦАП на сайте, но там была своя специфика.

Первое — название фильтра не то, чем кажется.

Например, ФИЛЬТР НИЗКИХ ЧАСТОТ  занимется тем, что… обрезает ВЫСОКИЕ ЧАСТОТЫ.

Или другими словами, он пропускает низкие частоты до определенной частоты,  выше которой — все, проход закрыт. По английски этот фильтр называется более вразумительно — LPF — Low Pass Filter — фильтр пропускающий низкие частоты.

Т.е.  если в вашей схеме нужно ограничить частотный диапазон по верхнему краю, например от 0 до 35000 гц, то вам нужен фильтр Низких Частот (ФНЧ), который вы настроите на граничную частоту в 35000 Гц.

Другая ситуация, когда вы хотите отрезать низкие частоты — тогда вам нужно использовать Фильтр Высоких Частот (ФВЧ).

ФВЧ пропускает все частоты от нижней заданной частоты и выше.

Например, нужно чтобы диапазон частот устройства начинался с 20 Гц и далее.

Вам нужен ФВЧ фильтр, который отрежет все нижние чатсоты от 0 до Гц, а все что выше 20 Гц не тронет.

Фильт высоких частот и низких  образуется на схеме из связки резистор и конденсатор, что связано с особенностями реагирования элементов на определенные частоты.

В фильтре высоких частот сперва стоит конденсатор, а затем резистор, смотрите картинку.

напомню, в ФВЧ вы указываете, что срезать все, что ниже указанной частоты среза. Например 20 гц, и все что ниже не пройдет, а все что выше 20 гц — пройдет. Т.е. вы срезаете «низы» фильтром высоких частот.

Фильтр низких частот (ФНЧ) так же состоит только из резистора и конденсатора, но они меняются местами, смотрите картинку ниже:

И соответственно вы задаете верхнюю границу среза, т.е. срезаете «верха», а все что ниже — остается. Например вы задаете 35 кГц, и все что выше — не пройдет, а все что ниже — останется.

Ну и логично, что чтобы ограничить диапазон устройства параметрами 20 Гц — 20 кГц понадобится использовать оба фильтра порезав частоты и сверху (ФНЧ) и снизу (ФВЧ).

Для простоты запоминания — ФНЧ — срезает «верха», ФВЧ — срезает «низы».

Такая вверх тормашками логика.

Теперь используем немного математики, чтобы определить, какие номиналы резастора и конденсатора нужны, чтобы получить необходимую частоту среза.

Так как в схемах ламповых усилителей вы чаще всего увидите фильтры высоких частот, то давайте посмотрим на какую-то подобную схему и определим, на какой частоте срез задал неизвестный нам автор схемы (схема взята из интернет).

Честно, чтобы подобрать схему для демонстрации примера мне пришлось потратить время, ибо в 9 из 10 случаев авторы схем, как я понял, вообще не понимали смысл используемых номиналов и значения фильтра были просто бредовый.

Посмотрите внимательно на кусочек схемы, видите ли вы ФВЧ фильтр? Если пока не смогли ее определить, то ниже я выделил ФВЧ заключив в красный квадрат.

Давайте определим какие частоты срезает этот фильтр. Так как это ФВЧ (фильтр высоких частот), то он срезает «низы». Соответственно  наверняка это какое-то небольшое значение в герцах, до 20-30.

Давайте проверим.

Все формулы расчитываются в основных значениях, т.е в Омах, Фарадах, Герцах, а не мега, кило, микро и тд.

Поэтому прежде всего нам понадобится знание как перевести микро/пико/нано/кило, мега в адекватные для расчета значения.

Итак

1 пикофарад = 0,000000000001 Ф или 1 * 10 в -12 степени

1 нанофарад = 0,000000001 Ф или 1 * 10 в -9 степени

1 микрофарад = 0,000001 Ф или 1 * 10 в -6 степени

1 мегаом = 1000000 Ом

1кОм = 1000 Ом

1 кГц = 1000 Гц.

Давайте для примера 100 микрофарад преобразуем в фарады.

1 Фарад — это 10 в -6 фарад

Можно посчитать попроще или посложнее. Если попроще, то 100 — это два нуля, то есть +2 степень, а у фарада -6 степень, значит +2-6=-4 степень.  Т.е. наше число будет иметь 4 цифры после запятой.

Соответственно

100 мф превращаются в 0,0001(00) Ф.

Посчитайте количество цифр после запятой — оно равно 4.

Иначе считаем так — умножаем 100 мФ на число в котором 6 цифр после запятой, последняя не ноль:

100 * 0,000001= 0,0001 Ф

Хорошо, основы дворовой математики закрепим чуть ниже.

Формула по которой считается частота среза следующая:

Fсреза = 1/ 2Пи * R * C

R — номинал резистора фильтра

С- номинал конденсатора фильтра

Пи — число равно 3,14, соответственно 2Пи = 2*3,14 = 6,28

Смотрим на схему, в аудиофильный красный квадрат .

Значение конденсатора 0,1.

В схемах (в отличие от формул) принято указывать значения в микрофарадах, если не указано никаких пояснений.

Следовательно значение конденсатора 0,1 мФ.

Резистор установлен с номиналом 68К.

Переведм значения для расчета.

0,1 мФ = -1 степень + -6 степень = -7 степень = пишем 7 значений после запятой = 0,0000001 Ф

68К — это 68 кОм

1кОм = 1000 Ом, следовательно

68 КОМ = 68*1000 = 68000 Ом.

Теперь считаем частоту среза.

Fсреза = 1/ 2Пи * R * C

Fсреза = 1 / 6,28 * 68000 * 0,0000001 = 23 Гц

Итого, автор схемы установил частоту среза ФВЧ на значении 23 Гц.

Т.е. все частоты, что ниже 23 Гц будут отрезаны, а все что выше 23 Гц спокойно будут проходить дальше.

Давайте так же посмотрим промышленную, как я понял, схему.

В ней значение конденсатора такое же, но значение резистора большее = 100 к.

Посчитаем, на какую частоту среза настроен этот ФВЧ.

Fсреза = 1/ 2Пи * R * C

Fсреза = 1/6.28 * 100000 * 0.0000001 = 16 Гц

В завершении проанализируем еще одну схему лампового усилителя с точки зрения используемых ФВЧ фильтров.

Смотрим рисунок ниже.

Это схема усилителя на популярных лампах 6н3п + 6п14п.

Поищем цепочки фильтров.

Один фильтр образуется на входе из сочетания входного конденсатора С7 (6,8 мФ) отрезающего постоянный ток, чтобы он не попал на сетку лампы и регулятора громкости R12 (22K).

Понятно, что меняя сопротивление переменного резистора R12 и частота среза будет изменяться — это мы тоже ниже исследуем.

Второй ФВЧ фильтр установлен на входе ко второму каскаду на 6П14П.

С него и начнем.

Конденсатор имеет номинал 0,47 мФ, это -2 степень (два числа после запятой). Для перевода в Фарад, который -6 степень получим -8 степень, или 8 значений после запятой = 0,00000047 Ф

Резистор  220 К = 220000 Ом

Fсреза = 1/ 2Пи * R * C

Fсреза = 1/ 2Пи *220000 * 0,00000047 =1/6,28*220000*0,00000047=1,5 Hz

Т.е. на входе лампы 6п14п происходит срез низких частот начиная с 1,5 Гц.

Мне это кажется как-то странным, но я и не специалист в ламповой схемотехнике.

Ладно, посмотрим, что происходит на входе усилителя, где так же срезается звуковой диапазон.

С = 6,8 мФ в микрофарадах получится

Мф = -6 степень Фарад

т.е. 6 значений после запятой для целого числа (6,8 = 6 целое, 8 дробное) + далее идут дробные.

Итого 6,8 мФ= 0,0000068

или если кому проще, для перевода из мФ в Ф, умножьте микрофарады на 0,000001 (6 чисел после запятой).

6,8мф = 6,8*0,000001 = 0,0000068 Ф

Резистор 22К = 22000 Ом

Fсреза = 1/ 2Пи * R * C

Fсреза = 1/ 2Пи * 22000 * 0,0000068 Ф = 1/6.28*22000*0,0000068  = 1 Hz

Хорошо, переменный регулятор при значении сопротивления в 22К, задает фильтру значение в 1 Гц.

А если мы крутим ручку громкости на 50%, сделав сопротивление меньше — 11 кОм, что произойдет с фильтром?

Fсреза = 1/ 2Пи * 11000 * 0,0000068 = 1/6.28*11000*0,0000068  = 2 Hz

И если выкрутим ручку громкости полностью, сделав сопротивление, пусть 1 кОм = 1000 Ом.

Fсреза = 1/ 2Пи * 1000 * 0,0000068 = 1/6.28*11000*0,0000068  = 23 Hz

Итого мы наблюдаем картину, что на входе фильтр плавает в диапазонах 1-23Гц, а на входе второй лампы пытается ограничивать на рубеже 1,5 Гц и ниже. Чтобы понять логику этого наверное нужно вникать в схему глубже, мы же пока лишь исследуем фильтры.

Для чего вообще нужно ограничивать диапазон ответ следующий, в конструкции  используются трансформаторы с не бесконечными характеристиками, и зная,  что например ваш выходной трансформатор умеет работать только от 30 Гц, нет никакого смысла гонять по схеме частоты, которые ваш усилитель не сможет воспроизвести.

Поэтому исходя их характеристик трансформатора ограничивают диапазон его возможностями. В схеме выше, так, навскидку, я логики такого ФВЧ не понял.  Если среди читающих этот материал есть люди собаку съевшие на ламповом усилителе — подключайтесь к обсуждению, делитесь своими знаниями.

После этого материала вам вероятно несложно будет самостоятельно определить используется ли фильтр частот в схеме и на какой срез он рассчитан.

А раз так, то самое время перейти к теме ламповой схемотехники и самостоятельной разработки схемы лампового усилителя, после обзорного материала.

До новых встреч.

MTX Audio

Часовой пояс: (UTC-12: 00) Международная линия дат запад (UTC-11: 00) Всемирное координированное время-11 (UTC-10: 00) Алеутские острова (UTC-10: 00) Гавайи (UTC-09: 30) Маркизские острова ( UTC-09: 00) Аляска (UTC-09: 00) Универсальное скоординированное время-09 (UTC-08: 00) Нижняя Калифорния (UTC-08: 00) Универсальное скоординированное время-08 (UTC-08: 00) Тихоокеанское время ( США и Канада) (UTC-07: 00) Аризона (UTC-07: 00) Чиуауа, Ла-Пас, Масатлан ​​(UTC-07: 00) Горное время (США и Канада) (UTC-07: 00) Юкон (UTC- 06:00) Центральная Америка (UTC-06: 00) Центральное время (США и Канада) (UTC-06: 00) Остров Пасхи (UTC-06: 00) Гвадалахара, Мехико, Монтеррей (UTC-06: 00) Саскачеван (UTC-05: 00) Богота, Лима, Кито, Рио-Бранко (UTC-05: 00) Четумаль (UTC-05: 00) Восточное время (США и Канада) (UTC-05: 00) Гаити (UTC-05: 00) Гавана (UTC-05: 00) Индиана (Восток) (UTC-05: 00) Теркс и Кайкос (UTC-04: 00) Асунсьон (UTC-04: 00) Атлантическое время (Канада) (UTC-04: 00 ) Каракас (UTC-04: 00) Куяба (UTC-04: 00) Джорджтаун, Ла-Пас, Манаус, Сан-Хуан (UTC-04: 00) Сантьяго (UTC-03: 30) Ньюфаундленд (UTC-03: 00) Арагуайна (UTC-03: 00 ) Бразилиа (UTC-03: 00) Кайенна, Форталеза (UTC-03: 00) Город Буэнос-Айрес (UTC-03: 00) Гренландия (UTC-03: 00) Монтевидео (UTC-03: 00) Пунта-Аренас (UTC -03: 00) Сен-Пьер и Микелон (UTC-03: 00) Сальвадор (UTC-02: 00) Всемирное координированное время-02 (UTC-02: 00) Среднеатлантическое время — Старый (UTC-01: 00) Азорские острова ( UTC-01: 00) Острова Кабо-Верде.(UTC) Всемирное координированное время (UTC + 00: 00) Дублин, Эдинбург, Лиссабон, Лондон (UTC + 00: 00) Монровия, Рейкьявик (UTC + 00: 00) Сан-Томе (UTC + 01: 00) Касабланка (UTC + 01:00) Амстердам, Берлин, Берн, Рим, Стокгольм, Вена (UTC + 01: 00) Белград, Братислава, Будапешт, Любляна, Прага (UTC + 01: 00) Брюссель, Копенгаген, Мадрид, Париж (UTC + 01: 00) Сараево, Скопье, Варшава, Загреб (UTC + 01: 00) Западная Центральная Африка (UTC + 02: 00) Амман (UTC + 02: 00) Афины, Бухарест (UTC + 02: 00) Бейрут (UTC + 02: 00) Каир (UTC + 02: 00) Кишинев (UTC + 02: 00) Дамаск (UTC + 02: 00) Газа, Хеврон (UTC + 02: 00) Хараре, Претория (UTC + 02: 00) Хельсинки, Киев, Рига, София, Таллинн, Вильнюс (UTC + 02: 00) Иерусалим (UTC + 02: 00) Калининград (UTC + 02: 00) Хартум (UTC + 02: 00) Триполи (UTC + 02: 00) Виндхук (UTC + 03:00) Багдад (UTC + 03: 00) Стамбул (UTC + 03: 00) Кувейт, Эр-Рияд (UTC + 03: 00) Минск (UTC + 03: 00) Москва, С.-Петербург (UTC + 03: 00) Найроби (UTC + 03: 30) Тегеран (UTC + 04: 00) Абу-Даби, Маскат (UTC + 04: 00) Астрахань, Ульяновск (UTC + 04: 00) Баку (UTC + 04 : 00) Ижевск, Самара (UTC + 04: 00) Порт-Луи (UTC + 04: 00) Саратов (UTC + 04: 00) Тбилиси (UTC + 04: 00) Волгоград (UTC + 04: 00) Ереван (UTC + 04:30) Кабул (UTC + 05: 00) Ашхабад, Ташкент (UTC + 05: 00) Екатеринбург (UTC + 05: 00) Исламабад, Карачи (UTC + 05: 00) Кызылорда (UTC + 05: 30) Ченнаи, Калькутта, Мумбаи, Нью-Дели (UTC + 05: 30) Шри-Джаяварденепура (UTC + 05: 45) Катманду (UTC + 06: 00) Астана (UTC + 06: 00) Дакка (UTC + 06: 00) Омск (UTC + 06:30) Янгон (Рангун) (UTC + 07: 00) Бангкок, Ханой, Джакарта (UTC + 07: 00) Барнаул, Горно-Алтайск (UTC + 07: 00) Ховд (UTC + 07: 00) Красноярск (UTC +07: 00) Новосибирск (UTC + 07: 00) Томск (UTC + 08: 00) Пекин, Чунцин, Гонконг, Урумчи (UTC + 08: 00) Иркутск (UTC + 08: 00) Куала-Лумпур, Сингапур (UTC +08: 00) Перт (UTC + 08: 00) Тайбэй (UTC + 08: 00) Улан-Батор (UTC + 08: 45) Евкла (UTC + 09: 00) Чита (UTC + 09: 00) Осака, Саппоро, Токио (UTC + 09: 00) Пхеньян (UTC + 09: 00) Сеул (UTC + 09: 00) Якутск (UTC + 09: 30) Адель помощник (UTC + 09: 30) Дарвин (UTC + 10: 00) Брисбен (UTC + 10: 00) Канберра, Мельбурн, Сидней (UTC + 10: 00) Гуам, Порт-Морсби (UTC + 10: 00) Хобарт (UTC +10: 00) Владивосток (UTC + 10: 30) Остров Лорд-Хау (UTC + 11: 00) Остров Бугенвиль (UTC + 11: 00) Чокурдах (UTC + 11: 00) Магадан (UTC + 11: 00) Остров Норфолк (UTC + 11: 00) Сахалин (UTC + 11: 00) Соломоновы острова., Новая Каледония (UTC + 12: 00) Анадырь, Петропавловск-Камчатский (UTC + 12: 00) Окленд, Веллингтон (UTC + 12: 00) Всемирное координированное время + 12 (UTC + 12: 00) Фиджи (UTC + 12: 00) Петропавловск-Камчатский — Старое (UTC + 12: 45) Острова Чатем (UTC + 13: 00) Всемирное координированное время + 13 (UTC + 13: 00) Нукуалофа (UTC + 13: 00) Самоа (UTC + 14 : 00) Остров Киритимати

Новостная рассылка:

Что такое фильтр нижних частот? Учебное пособие по основам пассивных фильтров RC

Что такое фильтрация? Узнайте, что такое резисторно-конденсаторные (RC) фильтры нижних частот и где их можно использовать.

Эта статья знакомит с концепцией фильтрации и подробно объясняет назначение и характеристики резистивно-конденсаторных (RC) фильтров нижних частот.

Временная и частотная области

Когда вы смотрите на электрический сигнал на осциллографе, вы видите линию, которая представляет изменения напряжения во времени. В любой конкретный момент времени сигнал имеет только одно значение напряжения. То, что вы видите на осциллографе, — это представление сигнала во временной области.

Типичная осциллограмма проста и интуитивно понятна, но она также несколько ограничивает, потому что она не показывает непосредственно частотную составляющую сигнала. В отличие от представления во временной области, в котором один момент времени соответствует только одному значению напряжения, представление в частотной области (также называемое спектром ) передает информацию о сигнале путем идентификации различных частотных компонентов , которые являются одновременно присутствуют .

Представления во временной области синусоиды (вверху) и прямоугольной волны (внизу).

Представления синусоиды (вверху) и прямоугольной волны (внизу) в частотной области.

Что такое фильтр?

Фильтр — это схема, которая удаляет или «отфильтровывает» определенный диапазон частотных компонентов. Другими словами, он разделяет спектр сигнала на частотные составляющие, которые будут пропущены, и частотные составляющие, которые будут заблокированы .

Если у вас нет большого опыта в области анализа в частотной области, вы все равно можете не знать, что это за частотные составляющие и как они сосуществуют в сигнале, который не может иметь несколько значений напряжения одновременно. Давайте рассмотрим краткий пример, который поможет прояснить эту концепцию.

Давайте представим, что у нас есть звуковой сигнал, состоящий из идеальной синусоидальной волны 5 кГц. Мы знаем, как выглядит синусоидальная волна во временной области, а в частотной области мы не увидим ничего, кроме частотного «всплеска» на 5 кГц.Теперь предположим, что мы активируем генератор с частотой 500 кГц, который вносит высокочастотный шум в звуковой сигнал.

Сигнал, видимый на осциллографе, по-прежнему будет представлять собой только одну последовательность напряжений с одним значением в момент времени, но сигнал будет выглядеть по-другому, потому что его изменения во временной области теперь должны отражать как синусоидальную волну 5 кГц, так и высокий уровень сигнала. частота шумовых колебаний.

Однако в частотной области синусоидальная волна и шум являются отдельными частотными компонентами, которые присутствуют одновременно в этом одном сигнале.Синусоидальная волна и шум занимают различных частей представления в частотной области (как показано на диаграмме ниже), и это означает, что мы можем отфильтровать шум, направляя сигнал через схему, которая пропускает низкие частоты и блокирует высокие частоты.

Типы фильтров

Фильтры можно разделить на широкие категории, которые соответствуют общим характеристикам частотной характеристики фильтра .Если фильтр пропускает низкие частоты и блокирует высокие частоты, он называется фильтром нижних частот. Если он блокирует низкие частоты и пропускает высокие частоты, это фильтр высоких частот. Существуют также полосовые фильтры, которые пропускают только относительно узкий диапазон частот, и полосовые фильтры, которые блокируют только относительно узкий диапазон частот.

Фильтры

также можно классифицировать по типам компонентов, которые используются для реализации схемы.В пассивных фильтрах используются резисторы, конденсаторы и катушки индуктивности; эти компоненты не обладают способностью обеспечивать усиление, и, следовательно, пассивный фильтр может только поддерживать или уменьшать амплитуду входного сигнала. С другой стороны, активный фильтр может как фильтровать сигнал, так и применять усиление, потому что он включает в себя активный компонент, такой как транзистор или операционный усилитель.

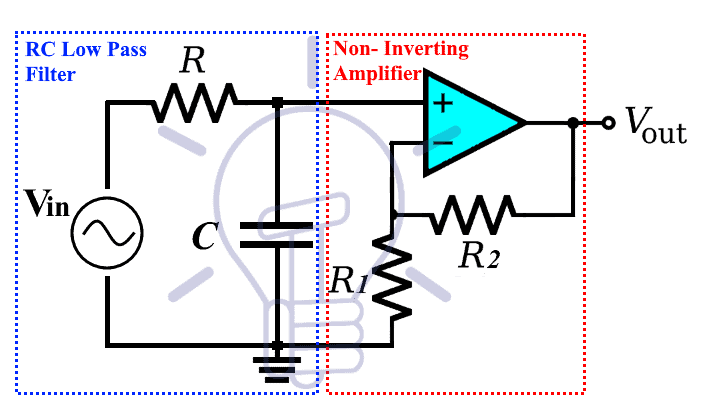

Этот активный фильтр нижних частот основан на популярной топологии Саллена – Ки.

В этой статье исследуется анализ и конструкция пассивных фильтров нижних частот. Эти схемы играют важную роль в самых разных системах и приложениях.

RC-фильтр нижних частот

Чтобы создать пассивный фильтр нижних частот, нам нужно объединить резистивный элемент с реактивным элементом. Другими словами, нам нужна схема, состоящая из резистора и конденсатора или катушки индуктивности. Теоретически, топология нижних частот резистор-индуктор (RL) эквивалентна с точки зрения фильтрующей способности топологии нижних частот резистор-конденсатор (RC).Однако на практике гораздо более распространена версия резистора-конденсатора, и, следовательно, остальная часть этой статьи будет сосредоточена на RC-фильтре нижних частот.

RC-фильтр нижних частот.

Как вы можете видеть на диаграмме, низкочастотный отклик RC создается путем включения резистора последовательно с трактом сигнала и конденсатора параллельно нагрузке. На схеме нагрузка представляет собой отдельный компонент, но в реальной схеме это может быть что-то гораздо более сложное, например аналого-цифровой преобразователь, усилитель или входной каскад осциллографа, который вы используете для измерения. ответ фильтра.

Мы можем интуитивно проанализировать фильтрующее действие RC-топологии нижних частот, если мы узнаем, что резистор и конденсатор образуют частотно-зависимый делитель напряжения.

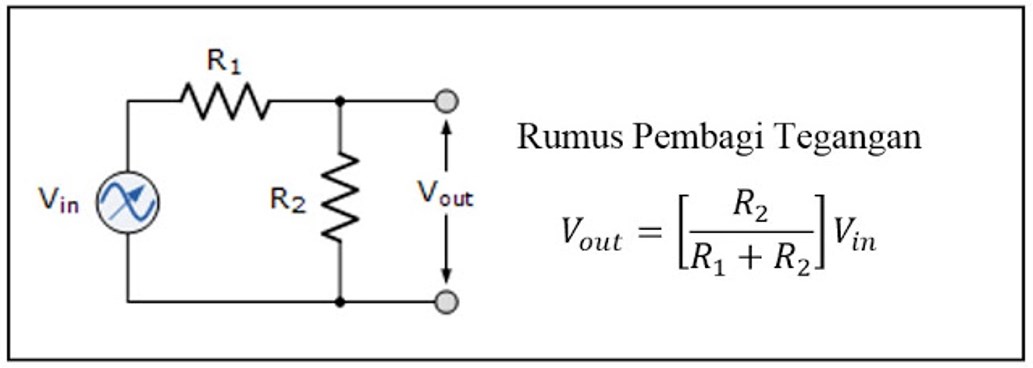

RC-фильтр нижних частот перерисован так, чтобы он выглядел как делитель напряжения.

Когда частота входного сигнала низкая, полное сопротивление конденсатора высокое по сравнению с сопротивлением резистора; таким образом, большая часть входного напряжения падает на конденсатор (и на нагрузку, которая параллельна конденсатору).Когда входная частота высока, сопротивление конденсатора низкое по сравнению с сопротивлением резистора, что означает, что на резисторе падает большее напряжение и меньше передается на нагрузку. Таким образом, низкие частоты пропускаются, а высокие частоты блокируются.

Это качественное объяснение функциональности RC-низкочастотного диапазона является важным первым шагом, но оно не очень полезно, когда нам действительно нужно спроектировать схему, потому что термины «высокая частота» и «низкая частота» очень расплывчаты.Инженерам необходимо создавать схемы, которые пропускают и блокируют определенные частоты. Например, в описанной выше аудиосистеме мы хотим сохранить сигнал 5 кГц и подавить сигнал 500 кГц. Это означает, что нам нужен фильтр, который переходит от прохода к блокировке где-то между 5 кГц и 500 кГц.

Частота среза

Диапазон частот, для которых фильтр не вызывает значительного затухания, называется полосой пропускания , а диапазон частот, для которых фильтр действительно вызывает значительное затухание, называется полосой задерживания .Аналоговые фильтры, такие как RC-фильтр нижних частот, всегда постепенно переходят от полосы пропускания к полосе задерживания. Это означает, что невозможно определить одну частоту, на которой фильтр перестает пропускать сигналы и начинает блокировать сигналы. Однако инженерам нужен способ удобного и лаконичного резюмирования частотной характеристики фильтра, и именно здесь в игру вступает концепция частоты среза .

Когда вы посмотрите на график частотной характеристики RC-фильтра, вы заметите, что термин «частота среза» не очень точен.Изображение спектра сигнала, «разрезанного» на две половины, одна из которых сохраняется, а другая отбрасывается, неприменимо, поскольку затухание постепенно увеличивается по мере того, как частоты перемещаются от нижнего предела к верхнему пределу среза.

Частота среза RC-фильтра нижних частот — это фактически частота, на которой амплитуда входного сигнала уменьшается на 3 дБ (это значение было выбрано, потому что уменьшение амплитуды на 3 дБ соответствует снижению мощности на 50%). Таким образом, частота среза также называется частотой –3 дБ и частотой , и на самом деле это название более точное и информативное.Термин ширина полосы относится к ширине полосы пропускания фильтра, а в случае фильтра нижних частот ширина полосы равна частоте –3 дБ (как показано на диаграмме ниже).

Эта диаграмма передает общие характеристики частотной характеристики RC-фильтра нижних частот. Полоса пропускания равна частоте –3 дБ.

Как объяснялось выше, поведение RC-фильтра в нижних частотах обусловлено взаимодействием между частотно-независимым импедансом резистора и частотно-зависимым импедансом конденсатора.Чтобы определить детали частотной характеристики фильтра, нам необходимо математически проанализировать взаимосвязь между сопротивлением (R) и емкостью (C), а также мы можем манипулировать этими значениями, чтобы разработать фильтр, который соответствует точным спецификациям. Частота среза (f _C ) RC-фильтра нижних частот рассчитывается следующим образом:

Давайте посмотрим на простой пример дизайна. Значения конденсатора более строгие, чем значения резистора, поэтому мы начнем с обычного значения емкости (например, 10 нФ), а затем воспользуемся уравнением для определения требуемого значения сопротивления.Цель состоит в том, чтобы разработать фильтр, который сохранит форму звуковой волны 5 кГц и отклонит шумовую волну 500 кГц. Мы попробуем установить частоту среза 100 кГц, а позже в статье мы более тщательно проанализируем влияние этого фильтра на две частотные составляющие.

Таким образом, резистор на 160 Ом в сочетании с конденсатором 10 нФ даст нам фильтр, который точно соответствует желаемой частотной характеристике.

Расчет чувствительности фильтра

Мы можем рассчитать теоретическое поведение фильтра нижних частот, используя частотно-зависимую версию типичного расчета делителя напряжения.Выход резистивного делителя напряжения выражается следующим образом:

В RC-фильтре используется эквивалентная структура, но вместо R ₂ используется конденсатор. Сначала заменяем R ₂ (в числителе) на реактивное сопротивление конденсатора (X _C ). Затем нам нужно рассчитать величину полного импеданса и поместить ее в знаменатель. Таким образом, имеем

Реактивное сопротивление конденсатора указывает величину сопротивления протеканию тока, но, в отличие от сопротивления, величина сопротивления зависит от частоты сигнала, проходящего через конденсатор.Таким образом, мы должны рассчитать реактивное сопротивление на конкретной частоте , и уравнение, которое мы используем для этого, выглядит следующим образом:

В приведенном выше примере конструкции R ≈ 160 Ом и C = 10 нФ. Предположим, что амплитуда V _IN равна 1 В, поэтому мы можем просто исключить V _IN из расчета. Сначала давайте вычислим амплитуду V _OUT на частоте синусоиды:

Амплитуда синусоиды практически не изменилась.Это хорошо, поскольку мы стремились сохранить синусоидальную волну при подавлении шума. Этот результат неудивителен, поскольку мы выбрали частоту среза (100 кГц), которая намного выше, чем частота синусоидальной волны (5 кГц).

Теперь посмотрим, насколько успешно фильтр подавляет шумовую составляющую.

Амплитуда шума составляет всего около 20% от исходного значения.

Визуализация отклика фильтра

Самый удобный способ оценить влияние фильтра на сигнал — это изучить график частотной характеристики фильтра.Эти графики, часто называемые графиками Боде , имеют величину (в децибелах) по вертикальной оси и частоту по горизонтальной оси; горизонтальная ось обычно имеет логарифмический масштаб, так что физическое расстояние между 1 Гц и 10 Гц является таким же, как физическое расстояние между 10 Гц и 100 Гц, между 100 Гц и 1 кГц и так далее. Эта конфигурация позволяет нам быстро и точно оценить поведение фильтра в очень большом диапазоне частот.

Пример графика частотной характеристики.

Каждая точка на кривой указывает величину, которую будет иметь выходной сигнал, если входной сигнал имеет величину 1 В и частоту, равную соответствующему значению на горизонтальной оси. Например, когда входная частота составляет 1 МГц, выходная амплитуда (при условии, что входная амплитуда 1 В) будет 0,1 В (поскольку –20 дБ соответствует уменьшению в десять раз).

Общая форма этой кривой частотной характеристики станет вам очень знакомой, если вы будете проводить больше времени со схемами фильтров.Кривая в полосе пропускания почти идеально плоская, а затем она начинает падать быстрее, когда входная частота приближается к частоте среза. В конечном итоге скорость изменения затухания, называемая спадом, стабилизируется на уровне 20 дБ / декаду, то есть величина выходного сигнала уменьшается на 20 дБ для каждого десятикратного увеличения входной частоты.

Оценка производительности фильтра нижних частот

Если мы внимательно построим график частотной характеристики фильтра, который мы разработали ранее в этой статье, мы увидим, что амплитудная характеристика на частоте 5 кГц по существу равна 0 дБ (т.е.е., почти нулевое затухание), а амплитуда отклика на 500 кГц составляет примерно –14 дБ (что соответствует усилению 0,2). Эти значения согласуются с результатами расчетов, которые мы выполнили в предыдущем разделе.

Поскольку RC-фильтры всегда имеют постепенный переход от полосы пропускания к полосе задерживания и поскольку затухание никогда не достигает бесконечности, мы не можем создать «идеальный» фильтр, то есть фильтр, который не влияет на синусоидальную волну и полностью устраняет шум.Вместо этого мы всегда идем на компромисс. Если мы переместим частоту среза ближе к 5 кГц, у нас будет большее ослабление шума, но также большее ослабление синусоидальной волны, которую мы хотим отправить в динамик. Если мы переместим частоту среза ближе к 500 кГц, мы получим меньшее затухание на частоте синусоидальной волны, но также меньшее затухание на частоте шума.

Фазовый сдвиг фильтра нижних частот

До сих пор мы обсуждали способ, которым фильтр изменяет амплитуду различных частотных компонентов в сигнале.Однако реактивные элементы схемы всегда вносят фазовый сдвиг в дополнение к эффектам амплитуды.

Понятие фазы относится к значению периодического сигнала в определенный момент внутри цикла. Таким образом, когда мы говорим, что схема вызывает фазовый сдвиг, мы имеем в виду, что она создает рассогласование между входным и выходным сигналами: входные и выходные сигналы больше не начинают и заканчивают свои циклы в один и тот же момент времени. Значение фазового сдвига, например 45 ° или 90 °, указывает, насколько сильно возникло рассогласование.

Каждый реактивный элемент в цепи вносит фазовый сдвиг на 90 °, но этот фазовый сдвиг не происходит сразу. Фаза выходного сигнала, как и величина выходного сигнала, постепенно изменяется с увеличением входной частоты. В RC-фильтре нижних частот у нас есть один реактивный элемент (конденсатор), и, следовательно, схема в конечном итоге внесет фазовый сдвиг на 90 °.

Как и в случае амплитудной характеристики, фазовую характеристику проще всего оценить, исследуя график, на котором горизонтальная ось указывает логарифмическую частоту.Описание ниже передает общую картину, а затем вы можете заполнить детали, изучив сюжет.

• Фазовый сдвиг изначально равен 0 °.
• Постепенно увеличивается, пока не достигнет 45 ° на частоте среза; во время этой части ответа скорость изменения увеличивается.
• После частоты среза фазовый сдвиг продолжает увеличиваться, но скорость изменения уменьшается.
• Скорость изменения становится очень малой, когда фазовый сдвиг асимптотически приближается к 90 °.

Сплошная линия — амплитуда, а пунктирная линия — фазовая характеристика. Частота среза 100 кГц. Обратите внимание, что фазовый сдвиг составляет 45 ° на частоте среза.

Фильтры нижних частот второго порядка

До сих пор мы предполагали, что RC-фильтр нижних частот состоит из одного резистора и одного конденсатора. Эта конфигурация представляет собой фильтр первого порядка .

«Порядок» пассивного фильтра определяется количеством реактивных элементов — т.е.е., конденсаторы или катушки индуктивности — которые присутствуют в цепи. Фильтр более высокого порядка имеет больше реактивных элементов, и это приводит к большему фазовому сдвигу и более крутому спаду. Эта вторая характеристика является основным мотивом для увеличения порядка фильтра.

Добавляя один реактивный элемент к фильтру — например, переходя от первого порядка ко второму или от второго порядка к третьему — мы увеличиваем максимальный спад на 20 дБ / декаду. Более крутой спад приводит к более быстрому переходу от низкого затухания к высокому, и это может привести к улучшенным характеристикам, когда сигнал не имеет широкой полосы частот, которая отделяет желаемые частотные компоненты от шумовых компонентов.

Фильтры второго порядка обычно строятся вокруг резонансного контура, состоящего из катушки индуктивности и конденсатора (эта топология называется «RLC» для обозначения резистор-индуктор-конденсатор). Однако также возможно создание RC-фильтров второго порядка. Как показано на схеме ниже, все, что нам нужно сделать, это каскадировать два RC-фильтра первого порядка.

Хотя эта топология определенно создает отклик второго порядка, она широко не используется — как мы увидим в следующем разделе, частотная характеристика часто уступает таковой у активного фильтра второго порядка или RLC второго порядка. фильтр.

Частотная характеристика RC-фильтра второго порядка

Мы можем попытаться создать RC-фильтр нижних частот второго порядка, спроектировав фильтр первого порядка в соответствии с желаемой частотой среза, а затем соединив два из этих каскадов первого порядка последовательно. В результате получается фильтр с аналогичной общей частотной характеристикой и максимальным спадом 40 дБ / декада вместо 20 дБ / декада.

Однако, если мы посмотрим на отклик более внимательно, мы увидим, что частота –3 дБ уменьшилась.RC-фильтр второго порядка ведет себя не так, как ожидалось, потому что два каскада не независимы — мы не можем просто соединить эти два каскада вместе и проанализировать схему как фильтр нижних частот первого порядка, за которым следует идентичный фильтр нижних частот первого порядка. фильтр.

Более того, даже если мы вставим буфер между двумя каскадами, чтобы первый RC-каскад и второй RC-каскад могли функционировать как независимые фильтры, затухание на исходной частоте среза будет 6 дБ вместо 3 дБ.Это происходит точно , потому что два каскада работают независимо — первый фильтр имеет ослабление 3 дБ на частоте среза, а второй фильтр добавляет еще 3 дБ ослабления.

Основным ограничением RC-фильтра нижних частот второго порядка является то, что разработчик не может точно настроить переход от полосы пропускания к полосе задерживания путем регулировки добротности фильтра; этот параметр указывает, насколько затухает частотная характеристика.Если вы каскадируете два идентичных RC-фильтра нижних частот, общая передаточная функция соответствует ответу второго порядка, но коэффициент добротности всегда равен 0,5. Когда Q = 0,5, фильтр находится на границе чрезмерного демпфирования, и это приводит к «проседанию» частотной характеристики в переходной области. Активные фильтры второго порядка и фильтры на основе резонанса второго порядка не имеют этого ограничения; разработчик может управлять коэффициентом добротности и тем самым точно настраивать частотную характеристику в переходной области.

Сводка

• Все электрические сигналы содержат смесь желаемых частотных компонентов и нежелательных частотных компонентов. Нежелательные частотные составляющие обычно вызваны шумом и помехами, а в некоторых ситуациях они могут отрицательно повлиять на производительность системы.
• Фильтр — это схема, которая по-разному реагирует на разные части спектра сигнала. Фильтр нижних частот предназначен для пропускания низкочастотных компонентов и блокировки высокочастотных компонентов.
• Частота среза фильтра нижних частот указывает частотную область, в которой фильтр переходит от низкого затухания к значительному затуханию.
• Выходное напряжение RC-фильтра нижних частот можно рассчитать, рассматривая схему как делитель напряжения, состоящий из (частотно-независимого) сопротивления и (частотно-зависимого) реактивного сопротивления.
• График зависимости амплитуды (в дБ по вертикальной оси) от логарифмической частоты (в герцах по горизонтальной оси) — удобный и эффективный способ изучить теоретическое поведение фильтра.Вы также можете использовать график зависимости фазы от логарифмической частоты, чтобы определить величину фазового сдвига, которая будет применена к входному сигналу.
• Фильтр второго порядка обеспечивает более крутой спад; этот ответ второго порядка полезен, когда сигнал не обеспечивает широкой полосы разделения между желательными частотными компонентами и нежелательными частотными компонентами.
• Вы можете создать RC-фильтр нижних частот второго порядка, построив два идентичных RC-фильтра нижних частот первого порядка, а затем подключив выход одного к входу другого.Общая частота –3 дБ будет ниже ожидаемой.

Высокий, низкий и все, что между

Содержание статьи

Пропускной звуковой фильтр ослабляет весь диапазон частот. Есть два типа проходных фильтров (рис. 1). Фильтр высоких частот (HPF) ослабляет контент ниже частоты среза, позволяя более высоким частотам проходить через фильтр. Фильтр нижних частот (LPF) ослабляет содержимое выше частоты среза, позволяя более низким частотам проходить через фильтр.

Наклон затухания в фильтре обычно количественно выражается в децибелах на октаву. Например, HPF 12 дБ на октаву, расположенный на частоте 100 Гц, обеспечит относительное затухание 12 дБ на частоте 50 Гц и 24 дБ на частоте 25 Гц. Этот наклон продолжит расширяться до очень низких частот, эффективно ослабляя сигнал до незаметной амплитуды.

Фильтры

Pass — это простые, широко распространенные звуковые инструменты, которые должны быть частью базового набора инструментов инженера. Вот несколько эффективных способов включения проходных фильтров в вашу технику записи и микширования.

Сигнал против шума

С физической точки зрения сигнал и шум не являются отдельными компонентами аудиосигнала. Хотя вы можете думать о них как о дискретных элементах, шум — это часть каждой формы волны. Некоторые типы шумовых компонентов относительно изолированы до определенного диапазона частот. В таких случаях пропускные фильтры могут быть отличным инструментом для уменьшения или устранения нежелательного содержания сигнала.

Например, фильтры верхних частот часто используются в студийной записи и звукоусилении, чтобы ослабить посторонний низкочастотный контент, такой как механический грохот или вокальная взрывчатка.Выбирая фильтр с частотой среза ниже основного частотного диапазона программы, HPF может использоваться для различения программного сигнала и низкочастотного шума.

Фильтры нижних частот также могут использоваться для устранения нежелательной, непродуктивной полосы пропускания. Один из распространенных примеров — использование LPF для установления ограниченной полосы пропускания низкочастотного преобразователя, такого как «вспомогательный» микрофон на бас-барабане. Другие примеры включают всю вселенную субтрактивного синтеза.

Контроль тембра курса

Субъективное качество, которое мы называем «тоном» или тембром, является результатом гармонического содержания сигнала.Гармоническое содержание — это баланс или отношения относительной громкости между составляющими гармониками сложной формы волны. Эквалайзер изменяет тон, ослабляя или усиливая ограниченный частотный диапазон в сложной форме волны.

Как описано выше, проходные звуковые фильтры устанавливают ограниченную звуковую полосу пропускания сигнала. Это может дать очень полезные тональные результаты.

Фильтры нижних частот используются в музыкальном производстве как фиксированные, так и модулированные регуляторы тембра. Наиболее переходные элементы любой формы волны являются прямым вкладом самой высокой гармоники этой формы волны.Следовательно, резкие изменения тона могут быть достигнуты путем изменения частоты среза ФНЧ (рисунок 2).

Форма волны нефильтрованная, ФНЧ при 16 кГц и ФНЧ при 12 кГц, показывающая разницу в пиковой амплитуде 1,9 дБFS

Фильтры

Pass часто используются в сочетании с полочным эквалайзером для проверки или ограничения эффекта полки за пределами частоты среза фильтра. Например, некоторые инженеры любят использовать полочный эквалайзер типа Baxandall для усиления очень высоких частот «воздушного диапазона».Установка фильтра нижних частот после высокочастотного усиления в потоке сигнала обеспечит дополнительный контроль над тональным эффектом.

Тот же самый метод можно использовать для формирования низкочастотного контента, в данном случае согласованного с фильтром высоких частот.

Фильтры прохода и расстояние

Высокочастотный контент — один из самых важных сигналов, которые наша слуховая система использует для определения близости. Фильтр нижних частот можно очень эффективно использовать для имитации ощущения, что один сигнал находится дальше от слушателя, чем другой (нефильтрованный) сигнал.Эту технику можно очень быстро и легко использовать для установления пространственного контраста между двумя сигналами, особенно если они разделены в стереополе.

Попробуйте использовать фильтр нижних частот на выходе задержки. По мере уменьшения частоты среза компонента задержки вы должны ожидать услышать более «реалистичное» пространственное разделение между прямым сигналом и задержкой. Частоты среза ФНЧ в диапазоне 2–5 кГц являются типичными.

Как только LPF установлен, попробуйте также установить фильтр верхних частот.Частоты среза в диапазоне 100–250 Гц еще больше увеличивают пространственный эффект. Добавьте немного медленной модуляции задержки, и у вас есть один из тех причудливых «винтажных» плагинов задержки, использующий бесплатные плагины, которые поставляются с вашей DAW.

Фильтры высоких частот и прозрачность смеси

Многие из наиболее распространенных проблем с микшерами (у микшеров любого уровня подготовки) являются результатом проблем с мониторингом. Одна из наиболее частых проблем мониторинга — неточное воспроизведение низких частот. Если вы не используете полнодиапазонные мониторы в хорошо ухоженной комнате, есть низкочастотная правда о ваших миксах, которая может (или должна) вас удивить.

Вот некоторые предупреждающие знаки:

• Вы предпочитаете, чтобы ваш микс звучал в наушниках, наушниках, автомобильной аудиосистеме и т. Д.
• В вашем миксе есть один или несколько инструментов, которые непропорционально съедают запас по громкости.
• Ваши компрессоры продолжают работать, но вы не слышите почему.
• Чистота средних частот вашего микса нестабильна / нестабильна.

Если проблемы со смешением возникают из-за недостаточной точности мониторинга, справедливо спросить: «Как я должен решать проблемы в одной и той же комнате?» Очень честно, но есть несколько вариантов.

Если проблема связана со сжатием, не сжимайте. Если вы не можете заставить себя обойти компрессор, используйте предварительный компрессор HPF на рассматриваемой дорожке. Попробуйте переместить фильтр на боковую цепь компрессора, как только вы установите эффективную частоту среза. Один или комбинация этих подходов предотвратит накачку практически любого сигнала.

Отключите компрессию вокала и слушайте свой вокал, чтобы он был ясным и разборчивым.

1. Если они в порядке, то проблема в компрессии голоса.См. Выше.
2. Если вокал запутывается, выключите любую компрессию шины микширования, которая может быть на мастер-фейдере или мастерах группы.
3. Без компрессии шины прислушивайтесь к низкочастотному содержанию, которое возникает при непостоянной чистоте голоса.
4. Попробуйте добавить HPF к любым подозрительным шинам или их боковым цепям компрессора, пока не вернется чистота голоса.
5. Восстановите компрессию вокала и убедитесь, что исправление выполнено.

Ни один из этих шагов не требует, чтобы вы действительно слышали оскорбительный низкочастотный контент.Скорее, вы можете научиться прислушиваться к результатам этого нефильтрованного звука и дедуктивно решать проблему.

Список полезных применений проходных фильтров можно продолжать и продолжать. Основы могут быть не изобретательными, но услышать основные техники в действии — это увлекательно. Попробуйте добавить фильтры в свою технику микширования первого прохода. Вы можете познакомиться с ними раньше и раньше в процессе записи.

Роб Шлетт

Роб Шлетт — главный инженер мастеринга и владелец Anthem Mastering в Санкт-Петербурге.Луи, штат Миссури. Anthem Mastering предоставляет надежные специализированные услуги мастеринга музыкальным клиентам по всему миру.

---

БЕСПЛАТНЫЙ мастер-класс: Секреты микширования нижнего уровня

Скачано более 19 455 раз!

Узнайте, как добиться сильных ударов бочки и баса, обрезая (НЕ повышая) нужные частоты! Плюс к этому есть более нелогичные способы получить более полные, но контролируемые низкие частоты в вашем миксе. Загрузите 40-минутный семинар Мэтью Вайса БЕСПЛАТНО!

Отлично.Мы только что отправили ссылку для скачивания на ваш почтовый ящик.

Запутывает LPF LFE с управлением низкими частотами — Home Cinema Guru

Опубликовано 29 января 2013 г., автор: W. Jeff Meier в разделе «Аудио»

Меню Denon для кроссовера динамиков и LPF LFE

Я обнаружил, что многие люди не понимают управления низкими частотами и настройки частоты LFE в их ресивере объемного звучания. Надеюсь, приведенное ниже описание поможет прояснить это.

Каждый динамик в этих системах может иметь такую ​​частоту, чтобы звук ниже этой частоты с крутизной 12-24 дБ / октава передавался на сабвуфер, если он присутствует.Это называется частотой кроссовера. Эта частота является точкой -3 дБ, в которой установлен фильтр высоких частот для динамика. Для передачи звука на сабвуфер на той же частоте используется соответствующий фильтр нижних частот. Регулировка этой частоты определит, насколько низко может идти конкретный динамик по сравнению с сабвуфером.

В этих системах также есть фильтр низких частот для канала LFE. Это настройка фильтра нижних частот (LPF) канала низкочастотных эффектов (LFE).Обычно он включен в настройки кроссовера для управления басами, но не имеет ничего общего с управлением басами. Это точка среза высоких частот для LFE, также известная как канал .1 в источнике объемного звука 5.1 / 6.1 / 7.1. На практике всегда следует устанавливать 120 Гц, поскольку канал LFE поддерживает информацию до этой частоты. Если вы установите это значение ниже 120 Гц, ресивер или предусилитель не будут перенаправлять информацию LFE на другие каналы. Вместо этого он не воспроизводится системой объемного звучания.Следует также отметить, что этот параметр не имеет ничего общего с тем, как управляются низкие частоты для полнодиапазонных каналов в системе объемного звучания.

Еще один интересный факт: некоторые системы преждевременно отключают канал LFE на 80 Гц вместо 120 Гц, независимо от того, как вы настроили продукт. В некоторых системах также есть программные ошибки, из-за которых ФНЧ канала LFE устанавливаются на частоту кроссовера, ограничивая более высокое частотное содержимое канала LFE на частоте, которую вы установили для кроссовера.

Удивительно, как такая простая вещь может настолько запутаться из-за программных ошибок или непонимания людей, и это только верхушка айсберга, когда дело доходит до получения хорошего звука от вашей системы объемного звучания. Следует также отметить, что многие системы автоматической калибровки ошибаются.

W. Джефф Мейер

Сертифицированный консультант по домашнему кинотеатру ISF и THX

Что такое LPF и HPF?

хорошая штука как всегда пищит. И спасибо, мистер Билл, кажется, что все в порядке.
но люди (даже я иногда //content.invisioncic.com/y282845/emoticons/smile.gif.1ebc41e1811405b213edfc4622c41e27.gif) не поймут, что такое «крутизна кроссовера», если они не ВИДИТ график обеих точек со спадами. вот как они поймут, так что это мой вклад.

точек кроссовера, продолжение — теперь вы все знаете, что точка кроссовера предназначена для ограничения полосы пропускания каждого динамика, чтобы каждый динамик мог воспроизводить только этот определенный диапазон частот, сохраняя большую громкость и лучшую четкость.Это причина, по которой мы используем компоненты с пассивными корссоверами или активным кроссовером, чтобы мы могли выбирать точные точки.

, вы также должны понимать, что кроссовер НЕ БУДЕТ действовать как «кирпичная стена» и мешать динамику воспроизводить эту частоту. кроссовер предназначен для ограничения расширения динамика, чтобы он не воспроизводил частоты, для которых он не предназначен для воспроизведения на высокой громкости. это означает, что будет «перекрытие» частот.

например (и это ТОЛЬКО, например, я очень сомневаюсь, что вы увидите такой вид кроссовера и кривых отклика… когда-либо) это сабвуфер (ОТЛИЧНЫЙ сабвуфер, заметьте //content.invisioncic.com/y282845/emoticons/wink.gif.608e3ea05f1a9f98611af0861652f8fb.gif) и мидбас-динамик, скажем, 8-дюймовый динамик.

, как вы можете видеть, точка, в которой они «погружаются» вместе, является точкой пересечения (пожалуйста, поправьте меня, если я ошибаюсь). эта точка (глядя на график) составляет 80 Гц. Обычно здесь люди устанавливают свои сабвуферы и среднечастотные частоты — это практически «практическое правило»: сначала попробовать около 80 Гц, а затем идти вверх или вниз, в зависимости от того, нравится ли вам или нет .потому что никто не может сказать тебе, что тебе нравится, а что нет. это на 100% субъективно.

Теперь, когда динамики «спадают» или начинают воспроизводить частоты ниже \ выше их точек кроссовера, эта частота станет ниже. вот самая сложная часть. так как другой динамик набирает эту частоту, когда его компаньон ее понижает, музыка не будет звучать так, как будто есть гигантская дыра (или не должна, если точки установлены правильно).

Уровень ссылки — это то, что люди обычно не понимают.Стереосистема с «эталонным уровнем» — это система, которая может ПОЛНОСТЬЮ ВОСПРОИЗВОДИТЬ на любом уровне громкости, на который она способна, от 20 Гц до 20 кГц без искажений. Теперь это может показаться легким, если вы прочитаете все то, что мы вам преподаем, но все не так просто. Настройка «0 дБ», которую большинство из вас видит на ресиверах домашнего кинотеатра или стереосистемах, относится к * ТЕКУЩЕЙ * громкости, или стандартной громкости, или любой другой громкости, которую они производят с тем количеством ватт, которое вырабатывают усилители, если вы включите поверните вниз от 0 дБ, вы будете ГЛУШИТЬ сигнал через усилитель — и, таким образом, ваша система будет более чем не ниже 0 дБ.например, у нас есть один 10-дюймовый динамик, воспроизводящий тон 50 Гц (50 раз в секунду), примерно посередине частот «суб-баса». Мы подаем на него 500 Вт мощности в любом корпусе и в любой машине. Когда мы помещаем микрофон в машину, машина показывает 100 дБ. Это уровень давления воздуха при входе и выходе динамика, это способ измерить громкость (как большинство из вас ДОЛЖНО знать). теперь, УРОВЕНЬ ОПОРЫ , означает, что КАЖДАЯ ЧАСТОТА (или **** рядом с ней) должна воспроизводить 100 дБ.поэтому наши твитеры, воспроизводящие тон 5631,245 Гц, должны воспроизводить 100 дБ, и аналогично среднечастотный диапазон должен воспроизводить 235,654 Гц при 100 дБ. это отметка «0 дБ». скажем, громкость системы составляет 20, а ее уровень достигает 96 дБ, ВСЕ ЧАСТОТЫ должны иметь возможность воспроизводить ноту 96 дБ. это эталонный уровень — все ваши частоты имеют «ПЛОСКИЙ» отклик. и вот как это выглядит;

плоский отклик (хороший)

в сравнении с кривой отклика с пиками и впадинами (не очень хорошо)

сейчас, некоторым людям НРАВИТСЯ пики и впадины в определенных местах.это хорошо. вот почему стереосистемы субъективны. некоторые люди не слышат искажения (конечно, //content.invisioncic.com/y282845/emoticons/rolleyes.gif.c1fef805e9d1464d377451cd5bc18bfb.gif) — и это тоже нормально. но 0 дБ означает, что при любой громкости, на которой находится ручка, вся развертка 20-20 кГц должна звучать равномерно. это не будет точно. но вы поняли суть.

пожалуйста, не стесняйтесь добавлять все, что я мог пропустить. Надеюсь, это поможет.

Что такое фильтр нижних частот?

Фильтр нижних частот, также известный как фильтр сглаживания или «размытия», был разработан производителями камер для устранения проблемы муара за счет размытия того, что фактически достигает датчика.Хотя при этом теряются крайние детали, проблема муара полностью решена. Поскольку большинство камер предназначены для использования в повседневной фотографии, где муаровый узор очень распространен, большинство камер, представленных сегодня на рынке, используют фильтр нижних частот / сглаживание.

Хотя это, несомненно, приносит пользу большинству фотографов, это большой удар для пейзажных фотографов, которые никогда не видят муар, но в итоге получают размытые детали. Из-за этой проблемы некоторые компании на рынке начали специализироваться на удалении фильтра нижних частот / сглаживания с современных зеркальных фотоаппаратов, особенно нацелившись на пейзажных фотографов.Большинство цифровых среднеформатных и некоторые высококачественные камеры не имеют фильтра нижних частот, потому что они хотят обеспечить максимальную производительность своих датчиков. Хотя на эти камеры влияет муар, производители оставляют на усмотрение фотографа решать, как его избежать или как с ним справиться при постобработке. Ниже вы найдете два примера фильтров нижних частот, используемых в типичных зеркальных фотокамерах Nikon и в Nikon D800E.

Типичный фильтр нижних частот содержит 3 или более различных слоев, как показано на верхнем рисунке ниже:

Когда световые лучи достигают первого «горизонтального фильтра нижних частот», они разделяются на два по горизонтали.Затем они проходят через фильтр поглощения инфракрасного излучения (показан зеленым цветом). После этого световые лучи проходят через «второй вертикальный фильтр нижних частот», который дополнительно разделяет световые лучи по вертикали. Этот процесс преобразования световых лучей по существу вызывает размытие деталей.

В модели Nikon D800E DLSR компания Nikon применила другой подход. Полный фильтр нижних частот не может быть удален полностью, потому что это приведет к смещению фокальной плоскости; Кроме того, камера по-прежнему должна отражать инфракрасные лучи.Вместо того, чтобы делать один фильтр с одним слоем, Nikon решила по-прежнему использовать три слоя, но с двумя слоями, подавляющими друг друга. Когда световые лучи разделяются на две части с помощью вертикального фильтра нижних частот, а затем через ИК-фильтр поглощения, те же самые световые лучи сходятся обратно при прохождении через обратный вертикальный фильтр нижних частот. Следовательно, вместо размытых деталей, как на первой иллюстрации, мы получаем полное разрешение.

Я не уверен, что описанный выше метод является лучшим способом решения проблемы, но подозреваю, что Nikon решила пойти по этому пути из соображений экономии.Вероятно, было бы дороже произвести один слой ИК-абсорбирующего фильтра, покрытый с обеих сторон, чем продолжать использовать те же слои, но в другой конфигурации.

Вот сравнение резкости между Nikon D800 и D800E (Изображение любезно предоставлено Nikon):

Справочные статьи: Приложение MartinLogan Subwoofer Control App

«Вернуться на главную страницу поддержки

Приложение для управления сабвуфером: фильтр низких частот (кроссовер)

Создано: 17 июля 2018 г. | Обновлено: 24 августа 2018 г.

Экран фильтра нижних частот позволяет вам настроить частоту нижних частот для левого и правого (RCA или уровень динамика) входов.Эта настройка не применяется к входам LFE (RCA или XLR), вместо этого задача управления низкими частотами возлагается на ваш аудио / видеопроцессор.

Сабвуферы

Dynamo обеспечивают исключительную производительность как в 2-канальных (левый вход / правый вход), так и в многоканальных (LFE вход) системах домашнего кинотеатра. Dynamo 800X, 1100X и 1600X предлагают возможность подключения как Left In / Right In, так и LFE In, что позволяет достичь оптимальной настройки для 2-канального прослушивания, сохраняя при этом возможность прослушивания в многоканальном (кино) режиме.При прослушивании стереозвука система обеспечивает оптимальную интеграцию музыки с сабвуфером, играющим ниже самой низкой частоты отклика переднего динамика. Во время просмотра фильма трек LFE и низкие частоты из окружающих звуков могут подаваться на сабвуфер с использованием настроек кроссовера (низких частот) из системы управления басами процессора.

Как правило, фильтр низких частот должен быть установлен на значение, приблизительно равное (или ниже) 70% самой низкой частотной характеристики основного динамика.Например, частотная характеристика вашего динамика упала до 43 Гц. 70% от 43 Гц равняется 30,1, поэтому вы должны установить фильтр нижних частот сабвуфера на 30 Гц. Мы советуем, как только вы попробуете рекомендованную настройку, используя приведенную выше формулу, вам также следует попробовать окружающие настройки. Если вы не уверены в низкочастотной характеристике основного динамика, начните с настройки 35 Гц. Экспериментируя с разными настройками, вы ничему не навредите.

Помните, потому что эта настройка применяется только к левому / правому входам.Этот параметр не используется, если ваш сабвуфер подключен только через вход LFE. Однако, если вы используете беспроводную систему SWT-X для подключения канала LFE или используете Dynamo 600X в качестве канала LFE (подключенного через правый вход / вход LFE), вам необходимо установить фильтр низких частот в положение Bypass.

Bypass: Выберите этот вариант, если вы планируете использовать управление низкими частотами вашего ресивера / процессора для установки фильтра низких частот.

Третий порядок: Если вы используете левый / правый входы сабвуфера, выберите эту опцию, чтобы использовать кроссовер третьего порядка для регулировки характеристик спада верхних частот вашего сабвуфера по мере приближения к настройке частоты фильтра нижних частот.Фильтр третьего порядка имеет наклон 18 дБ на октаву — более медленный спад, чем фильтр четвертого порядка. Для большинства приложений идеально подходит кроссовер третьего порядка.

Четвертый порядок: Если вы используете левый / правый входы сабвуфера, выберите эту опцию, чтобы использовать кроссовер четвертого порядка для регулировки характеристик спада верхних частот вашего сабвуфера по мере приближения к настройке частоты фильтра нижних частот. Фильтр четвертого порядка имеет крутизну 24 дБ на октаву — более быстрый спад, чем фильтр третьего порядка.

.
