Блок питания для компьютера какой фирмы выбрать: ТОП-9 лучших блоков питания для компьютера: Рейтинг и отзывы

Содержание

Топ-12 лучших фирм-производителей блоков питания 2021 года в рейтинге Zuzako

*Обзор лучших по мнению редакции Zuzako.com. О критериях отбора. Данный материал носит субъективный характер, не является рекламой и не служит руководством к покупке. Перед покупкой необходима консультация со специалистом.

Советы редакции Zuzako по выбору производителя блока питания

Выбирая блоки питания зарубежного или российского производства, не забывайте учитывать рекомендации нашей редакции. Они помогут найти лучшего OEM-производителя, чья продукция сочетает в себе хорошее качество и доступную цену.

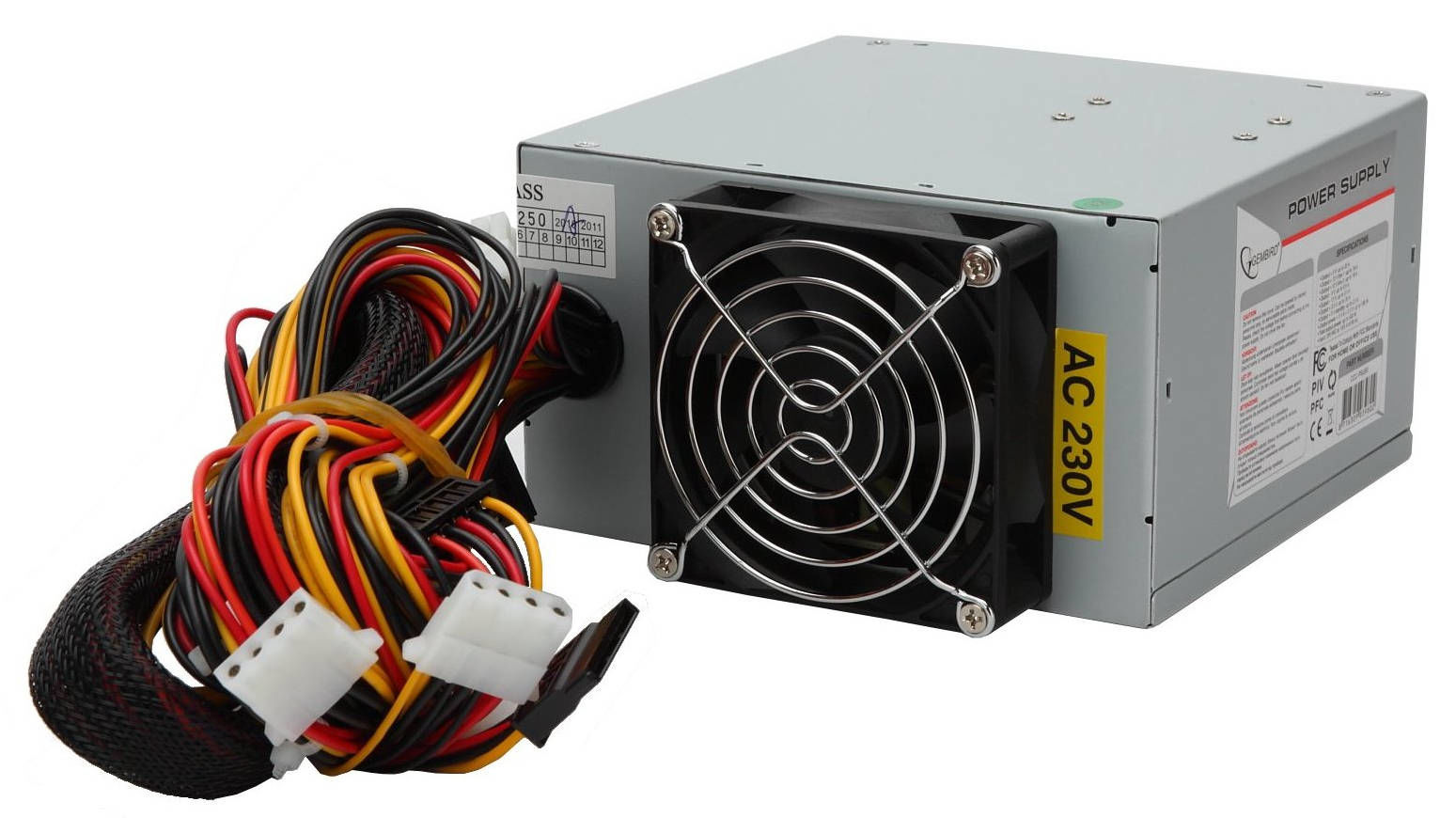

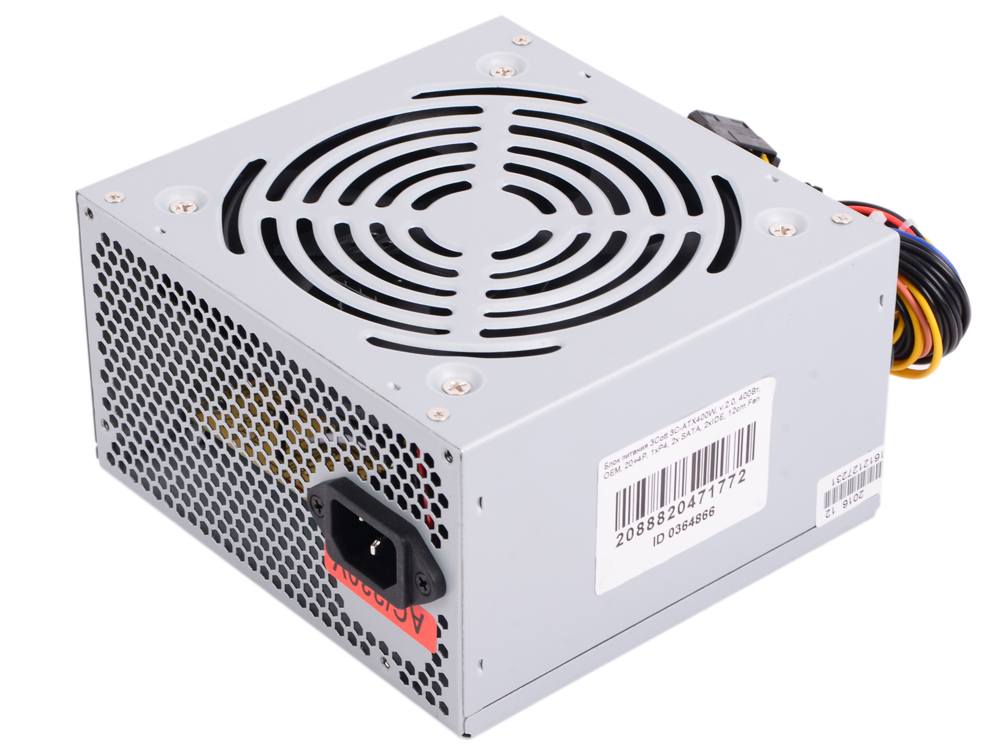

БП для компьютерной техники

В большинстве случаев блоки питания используют в ПК. Такие устройства выпускают практически все OEM-производители (Enermax, Delta Electronics, HEC, FSP, Chieftec и др.). Выбрать среди них лучшего вам помогут несколько полезных рекомендаций.

Советы по выбору производителя:

Приобретая БП для компьютера, старайтесь отдавать предпочтение моделям азиатских брендов. Именно торговые марки из этого региона поставляют в Россию наиболее качественные комплектующие.
Обращайте внимание на производителей, предлагающих большой выбор моделей разной мощности (200 Вт–900 Вт). Это даст возможность подобрать оптимальную технику для вашего ПК.
Компьютерный БП очень сильно нагревается во время работы. Поэтому рекомендуем вам покупать модели тех брендов, которые особое внимание уделяют оборудованию системы охлаждения. Она должна состоять из одного или нескольких кулеров, размер которых напрямую зависит от мощности устройства (чем мощнее БП, тем габаритнее нужен вентилятор).
В ассортименте выбранной фирмы должны быть модели с разным показателем КПД (от 80% до 95%). Такое разнообразие даст возможность подобрать оптимальный вариант, соответствующий потребностям ПК и вашим финансовым возможностям.
Покупайте продукцию тех компаний, которые оснащают свои БП схемой контроля скорости вращения вентиляторов. В этом случае приобретённое устройство будет работать тихо даже при максимальной нагрузке на ПК.

БП для устройств прочих типов

Блоки питания можно использовать не только в компьютерной технике, но и в устройствах прочих типов (например, автомобильная аудиосистема, различное промышленное оборудование и др.). При их покупке вам следует уделять особое внимание фирме-производителю. Только известные торговые марки выпускают наиболее качественные, надёжные и долговечные устройства.

Советы по выбору производителя:

Отдавайте предпочтение продукции тех фирм, которые оснащают свои БП надёжными и эффективно работающими вентиляторами. В противном случае питающий блок быстро перегреется и вероятность его поломки значительно увеличится.
Перед тем как покупать БП, обязательно прочитайте отзывы о его производителе. Эта информация поможет узнать обо всех достоинствах и недостатках продукции того или иного бренда.
Наличие в ассортименте слишком дешёвых блоков питания выдаст плохого производителя. В большинстве случаев такие фирмы снижают цены за счёт использования в производстве комплектующих низкого качества.
Выбирайте производителей, в ассортименте которых есть модели БП с высоким показателем коэффициента полезного действия (не менее 85%). В противном случае блок питания будет тратить на свою работу слишком много энергии, а остальным элементам конструкции отправлять лишь её остатки.
БП могут сильно шуметь во время работы. Поэтому рекомендуем вам выбирать модели тех фирм, которые уделяют внимание решению этой проблемы (например, оснащают блоки питания регулятором скорости вращения вентилятора).

Покупка блока питания для компьютерной техники и устройств других типов должна начинаться с выбора фирмы-производителя. Чтобы вам не искать в различных источниках сравнительные таблицы и описания топ-брендов, рекомендуем ещё раз прочитать нашу статью. В ней представлены обзоры наиболее популярных торговых марок, поставляющих в Россию разнообразные модели БП.

Обязательно ставьте лайки и пишите интересные комментарии. Также не забывайте делиться полученной информацией во всех доступных социальных сетях.

Поделитесь с друзьями в социальных сетях

Справочная статья, основанная на экспертном мнении автора.

Оцените публикацию Загрузка…

Как выбрать блок питания для компьютера | Блоки питания компьютера | Блог

Любой гайд по выбору БП начинается с утверждения, что блок питания — одна из важнейших комплектующих, экономить на ней нельзя, в противном случае весь компьютер сгорит к японской бабушке, и даже ваш домашний любимец суслик Федор может погибнуть страшной и мучительной смертью.

Онлайн-калькуляторы для определения мощности ПК — теория и практика

Это несколько преувеличено. Сейчас не 2000-е годы, и откровенно некачественных и опасных для эксплуатации блоков в продаже, как в те времена, почти нет. Вариант со сгоревшими от БП комплектующими очень маловероятен. Даже в простеньких стоят различные защиты, реализовать их с развитием схемотехники стало гораздо проще и дешевле. При нехватке мощности компьютер при нагрузке будет просто отключаться.

Эти высказывания — не призыв покупать самые дешевые блоки. Все-таки, лучше купить один надежный БП и забыть вообще про этот вид комплектующих на несколько лет.

В данном гайде не будет конкретных рекомендаций, какой блок купить. Рынок очень изменчив, и подобные советы пришлось бы переписывать каждый месяц. Попытаемся определиться с терминологией и разобраться, что же вообще бывает внутри этих железных коробочек с хвостами и как выбрать себе надежный БП.

Основные параметры блоков питания

Форм-фактор

Выбор форм-фактора блока питания определяется корпусом, в котором вы предполагаете разместить комплектующие. Основной форм-фактор для персональных компьютеров — АТХ.

Стандарт АТХ четко оговаривает два габаритных размера для БП — высота 86 мм и ширина 150 мм. В длину блоки могут быть различны.

Этот параметр нужно также учитывать при покупке. Производители корпусов обычно пишут, какой максимальной длины БП можно установить в их корпус.

В продаже есть блоки других форм-факторов — FlexATX, SFX, TFX и даже внешние блоки питания.

Мощность

Общая мощность блока питания — это суммарная мощность по всем линиям. В современном компьютере основная нагрузка приходится на 12 В канал, по остальным линиям стандартный компьютер потребляет не более 50 Вт. Поэтому именно на мощность по каналу 12 В надо обращать основное внимание. В качественных блоках она близка или даже равна общей мощности.

Разъемы

Основной 24-контактный разъем.

Наличествует во всех блоках. Чаще всего представлен в виде разделяющегося на 20-контактный и дополнительные 4 контакта. Это было сделано для совместимости со старыми платами с 20-контактным разъемом. Правда, это платы очень древние, и сейчас таких немного, поэтому постепенно производители блоков переходят к цельному разъему в 24 контакта.

То есть, разъем 20+4 и 24 — одно и тоже.

В разъеме отсутствует один пин. Это не брак. Напряжение -5 В было исключено за ненужностью, а пустой контакт в разъеме остался.

Разъем питания процессора

Бывает 4-контактным и 8-контактным (который часто разделяется на два разъема по 4 контакта).

Изначально питание процессора на платах обеспечивалось с помощью 4-контактного разъема, но с ростом энергопотребления процессоров, выросли токи, поэтому применили 8-контактный разъем. На бюджетных платах иногда до сих пор ставят 4-контактный.

Разъемы для питания видеокарты

Бывают двух типов — 6-контактный и 8-контактный.

8-контактный чаще всего представлен в виде разбирающегося разъема 6+2 контакта.

Через 6-контактный разъем можно обеспечить мощность до 75 Вт, через 8-контактный — до 150 Вт. Еще 75 Вт мощности обеспечивает разъем расширения PCIe x16.

SATA

15-контактный разъем для питания HDD, SSD и прочего.

Molex

4-контактный разъем. Ранее применялся для питания HDD, приводов оптических дисков и прочего. В современном компьютере используется достаточно редко, в основном для питания вентиляторов, реобасов и т. д.

Floppy

Предназначался для питания накопителей на гибких магнитных дисках. Сейчас используется очень редко, поэтому частенько представлен в виде переходника Molex-Floppy.

Кабели

Бывают блоки с отстегивающимися кабелями (модульная конструкция) или жестко закрепленными.

Отстегивающиеся кабели удобны тем, что неиспользуемые можно убрать, чтобы они не захламляли внутреннее пространство корпуса и не мешали охлаждению. Полностью модульные БП удобны еще при снятии блока для чистки, например.

Не нужно для этого вытаскивать проведенные под поддоном корпуса кабели.

К минусам модульной системы относят вероятность плохого контакта в разъемах. Пайка действительно в данном случае надежнее. Впрочем, какого-то массового выгорания контактов у модульных БП так до сих пор и не случилось, хотя единичные случаи есть.

Система охлаждения

Бывает трех видов:

1) Активная. Во время работы блока вентилятор вращается постоянно.

2) Полупассивная. При низких нагрузках вентилятор не работает.

3) Пассивная. Вентилятора нет.

Блоки питания с пассивным охлаждением редки и очень дороги. Наиболее оптимальны блоки с полупассивным охлаждением. Во-первых, это положительно сказывается на ресурсе вентилятора. Во-вторых, даже в корпусе с противопылевыми фильтрами пыль есть, а при работе вентилятор засасывает ее внутрь блока, где она оседает на радиаторах и деталях, ухудшая охлаждение.

В вентиляторы ставят подшипники скольжения, качения и гидродинамические. Для использования в блоках питания предпочтительнее последние — они более долговечны, и именно поэтому в топовых БП стоят вентиляторы с гидродинамическими подшипниками.

Вентиляторы в основном встречаются типоразмера 120 или 140 мм. Маленькие, размером 80 мм, которые встраивались в переднюю или заднюю стенку, ушли в прошлое, сейчас встретить такой блок в продаже трудно.

Также в вентиляторы в последнее время стали встраивать подсветку.

Корректор мощности

Мощность бывает активная и реактивная. Активная — полезная, передаваемая в нагрузку, а реактивная — бесполезная, которая впустую нагревает провода.

В Европе и многих других странах запрещено продавать БП без коррекции мощности, поэтому установка схем PFC — не инициатива производителей блоков. Как любая дополнительная схема, она потребляет энергию, уменьшает КПД, усложняет и удорожает конструкцию.

Для компенсации реактивной мощности в БП существуют две схемы: активная (APFC) и пассивная.

Пассивная это банальный дроссель огромных размеров. Таким образом часто дорабатывались БП, в которых корректор изначально не был предусмотрен.

Активная более сложна в реализации, но более эффективна. Во всех современных блоках используется только APFC.

У нас в России бытовые счетчики считают только активную мощность, поэтому обычному пользователю никаких плюсов от наличия корректора нет, разве что нетребовательность к уровню входного напряжения. Блоки с активным корректором могут работать в широком диапазоне — от 90 до 250 В, что приятно, если у вас нестабильное напряжение в сети.

С другой стороны, блоки с APFC могут конфликтовать с UPS. Поэтому к подбору источника бесперебойного питания надо подходить с особой тщательностью.

Сертификат 80 Plus

Данный сертификат характеризует энергоэффективность блоков питания или его КПД (отношение полезной энергии к общему количеству потраченной).

Известный миф: Если заявленная мощность блока 500 Вт, а его КПД — 80%, то он может выдать лишь 500*0,8=400 Вт. Неверно — блок выдаст все 500 Вт, а потребление от сети составит 625 Вт. То есть, 125 Вт будет потреблять сам БП.

Сертификация 80 Plus классифицируется по уровням. Начальный уровень — просто 80 Plus. Блок с таким сертификатом имеет на корпусе значок белого цвета.

Далее в порядке возрастания идут Bronze, Silver, Gold, Platinum, Titanium.

Список сертифицированных блоков можно найти тут.

Сертификация блока процедура недешевая, поэтому для бюджетных моделей частенько ей пренебрегают. Иногда даже придумывают собственные значки, внешне похожие на официальные.

Отсутствие какого-либо сертификата говорит либо о низком КПД (то есть, безнадежно устаревшей схемотехнике блока), либо о бережливости производителя. Вы четко должны понимать, что в таком случае покупаете продукт на котором жестко экономили, и ладно, если только на сертификации.

Поэтому, лучше обращать внимание на БП, имеющие хотя бы бронзовый сертификат.

Чем выше сертификат блока, тем выше его КПД, меньше энергопотребление (и ваши счета за электроэнергию), меньше нагрев и, с очень большой вероятностью — шум.

Итак, как выбрать БП?

Первый шаг

Определиться с мощностью.

Сделать это можно несколькими путями:

1) Посчитать мощность с помощью онлайн-калькуляторов (раз, два). Они почти не врут, разве что имеют тенденцию к незначительному ее завышению, что некритично.

2) Посчитать мощность самому, сложив заявленные производителем характеристики комплектующих. Не самый верный путь, ибо производители вместо реальной потребляемой мощности часто указывают TDP (требования по теплоотводу), а они могут сильно отличаться от реальности.

3) Поискать в интернете обзоры на компьютеры со сходной комплектацией, в которых есть измерение общей потребляемой мощности. Не обязательно искать точно такую же конфигурацию компьютера, как у вас. Основные потребители в современном ПК — процессор и видеокарта.

Брать БП с избыточной мощностью незачем. Это просто лишняя трата денег.

Второй шаг

Определиться с количеством разъемов и необходимой длиной кабелей.

В просторных корпусах необходимо учитывать, что вам могут понадобиться кабели большой длины , особенно для подключения питания к материнской плате. При покупке бюджетной модели надо обращать особое внимание на этот параметр, ибо у них часто нигде это вообще не указано. Большинство корпусов имеют нижнее расположение БП, что требует довольно большой длины кабелей, особенно основного и для питания процессора. Тут уж, как говорится, десять раз измерь (если корпус у вас уже есть) и десять раз спроси на форумах.

Если у вас в компьютере игровая видеокарта (ну, или вы так считаете), то необходимо иметь как минимум два разъема на 6+2 контакта. Даже если на видеокарте у вас всего один. Ибо видеокарта в компьютере все же апгрейдится чаще, чем БП. Можно использовать переходники, но рекомендовать такое сложно. В электронике каждое соединение — потенциальный источник проблем.

Третий шаг.

Определиться с количеством денег, которые вы готовы потратить на покупку данного устройства.

Допустим, у нас уже есть блок питания, мощностью 500-600 Вт, с наличием любого сертификата, начиная от 80 Plus Bronze (как сказано выше, лучше выбирать из блоков с наличием сертификата 80 Plus).

Рассмотрите дополнительные параметры, такие как подсветка (бывает одноцветной, или многоцветной с различными эффектами), система охлаждения (активная, полупассивная, пассивная).

Обращайте внимание на срок гарантийного обслуживания. Гарантия в 7-12 лет чаще всего дается для очень качественно сделанных БП.

Вы уже имеете ценовую вилку для ориентировки, и нам осталось только поставить ограничение в ценах и выбрать из оставшихся одного единственного.

Если выбирать из представленных блоков самостоятельно, то основной совет — не сильно обращать внимание на отзывы, лучше читать обзоры.

Напоследок ответы на частые вопросы пользователей при выборе БП.

Как поменять вентилятор в БП?

Обычно делать это не рекомендуется, тем более если имеется действующая гарантия от производителя. БП — это не процессор, где куча термодатчиков и защит от превышения температуры. В большинстве БП всего один термодатчик (термистор), и тот всего лишь стоит в схеме управления вентилятором, то есть при нагреве выдает сигнал на «интеллектуальную схему управлением скоростью вентилятора», состоящую из менее чем десятка деталей, которая повышает напряжение питания вентилятора. При замене вентилятора на модель с меньшим потоком и скоростью вращения, БП может сгореть.

Что делать, если БП свистит?

Существует такое явление, как магнитострикция. Суть его в том, что при изменении магнитного поля размеры тела тоже изменяются. В электронике этому наиболее подвержены дроссели и трансформаторы. При протекании тока сердечник в таких конструкциях вибрирует с частотой, кратной частоте тока, и издает звуки. Обычно преобразователи в БП специально рассчитывают на частоты выше верхнего диапазона слышимости. Но частенько бывает, что из-за некачественных деталей или брака при сборке такой свист появляется.

Солидные производители при подтверждении данной проблемы в СЦ обычно меняют такие блоки по гарантии. Хотя, чаще всего такой блок может без проблем работать со свистом несколько лет без всякого ущерба для комплектующих. Добиться его замены от малоизвестного производителя может быть затруднительно, ибо подобный шум никак не регламентируется, а выходные параметры напряжений у блока, как сказано выше, могут быть в рамках стандарта.

Что такое АТХ 12V, EPS 12V и прочие стандарты?

Стандарт АТХ 12V — часть стандарта АТХ, относящаяся к блокам питания. Разработан компанией Intel. Заменил стандарт АТ, использовавшийся до начала ХХI века.

С ростом мощности процессоров понадобилось усилить их линию питания, поэтому многие материнские платы получили 8-контактный разъем питания из серверного стандарта EPS 12V. Следовательно, поддержка EPS 12V означает лишь наличие 8-контактного разъема питания процессора.

Существует еще поддержка технологий энергосбережения С6 и С7, согласно которым БП должны поддерживать очень маленький ток по линии 12 В — 50 мА. В то время, как в спецификации АТХ 12V версии 2.3 заявлен минимальный ток 0,5 А. Большинство блоков, даже не сертифицированных для этого, поддерживают такие значения тока. В крайнем случае, можно выключить эти режимы энергосбережения.

Нужно ли гнаться за последней версией стандарта?

Нет. Изменения в стандартах в последние несколько лет незначительны и никак на потребительских свойствах не сказываются.

Имеет ли смысл покупать блоки питания от фирмы, которая сама производит и разрабатывает их?

Есть несколько производителей блоков, самые известные из них: CWT, Seasonic, НЕС, Enermax, FSP, InWin, Delta Electronics. На самом деле, неплохих производителей гораздо больше.

Так стоит ли гнаться за блоками именно этих производителей и под родной маркировкой? Нет. :

1) БП с другой наклейкой на корпусе может стоить существенно меньше при том же качестве.

2) Некоторые фирмы выпускают измененные (и часто в лучшую сторону) модели ОЕМ-производителей.

Надо ли обращать внимание на наличие защит в БП?

На их заявленное производителем наличие обращать внимание не стоит.

Основные защиты оговорены в стандарте АТХ12V. Теоретически, если блок соответствует стандарту, они в нем должны быть. Практически — в дешевых блоках на них часто экономят. Да и сами защиты представляют собой немного не то, что думает об этом рядовой пользователь.

Пара примеров:

ОТР — защита от превышения температуры.

Чаще всего реализована с помощью датчика, который установлен в одном, самом удобном с точки проектировщика, месте.

Но дело в том, что конструкция блока питания предполагает множество греющихся элементов, которые рассредоточены по всей плате. Таким образом, при локальном перегреве в точке, где нет датчика, блок сгорит.

OVP/UVP — защиты от пониженного и повышенного напряжения.

Обычный пользователь думает, что если выходные напряжения выйдут за пределы стандарта, то блок питания выключится, защищая подключенное оборудование. В реальности чаще всего за это отвечает микросхема супервизора (английское слово supervisor правильнее произносить как супервайзер, но у нас прижилось упрощенное произношение в отношении подобных микросхем).

Давайте посмотрим документацию на довольно часто используемую микросхему PS113. Порог срабатывания защиты от превышения напряжения по 12 В каналу: типовое значение — 13,8 В, максимальное — 14,4 В. Стандарт АТХ12V предусматривает отклонение не более 5% (12,6 В).

Это, скорее, защита самого БП при возникновении неисправностей от его полного выхода из строя, а никак не защита ваших комплектующих от повышенного напряжения. Аналогично с пониженным.

Несмотря на наличие кучи надписей на коробке о защитах, есть ли они реально и насколько грамотно реализованы, никто вам не скажет.

Наиболее необходимая — защита от короткого замыкания. И она должна быть на всех выходных линиях. В крайнем случае, можно закрыть глаза на ее отсутствие на линии 3,3 В, так как на доступных пользователю контактах ее почти нет (она только в основном 24-контактном разъеме есть).

У какой фирмы самые лучшие блоки питания?

Нет такой фирмы. У каждой есть как удачные модели, так и неудачные, так что ориентироваться на конкретного производителя не стоит.

Текст обновлен автором Sancheas

Топ-15 лучших блоков питания для компьютера — Рейтинг 2021 года

Если не знаете, как выбрать блок питания, помните – это не тот элемент, на котором можно сэкономить. Некачественный источник питания может отказать в работе и утянуть за собой остальные комплектующие. Именно поэтому мы не указали Aerocool, Gygabite, ExeGate и другие фирмы, имеющие проблемы с компонентной базой или использующие некачественные китайские комплектующие, но изобилующие подсветкой и прочими декоративными элементами.

Защита. В любом БП их должно быть три уровня защиты: от короткого замыкани, от перенапряжения, от избыточного тока. Это тот минимум, который гарантирует вам безопасность при эксплуатации.
Сертификат соответствия – существует несколько степеней от 80+ до 80+ Titanium. Золотой серединой при этом считаются 80+ Bronze (КПД на уроне 85%), Silver ( 87%) Gold (87-90%) и 80+ Platinum (90-94%). Окончательный выбор зависит от сложности системы, соответственно.

Коэффициент полезного действия – чем выше КПД, тем большую эффективность демонстрирует эта комплектующая деталь ПК при работе с пиковыми нагрузками. Обозначается этот показатель в «%», а аргументируется классом, о чем сказано ниже.
Количество вентиляторов – даже для продвинутых игровых систем вряд ли есть смысл ориентироваться на БП, имеющие более 2 вентиляторов. Чем больше вентилятор, тем тише он будет работать. Особенно хорошо себя проявляют 140-мм вертушки. В сочетании с алюминиевыми радиаторами пассивной системы охлаждения вы добьетесь экономии энергии и снижения шума.

Система кабелей – существуют модульные, полумодульные и не модульные. Последние имеют несъёмную конструкцию, и не предусматривают установки дополнительных кабелей. В модульных системах каждый кабель, соответственно, съемный, а для их крепления применяются специальные гнезда. Модульность положительно сказывается на удобстве при прокладке кабелей, но из-за посредника в виде съемного провода со временем могут возникать потери тока.

Мы забыли упомянуть такого производителя как Cougar. За исключением низшего сегмента и моделей до 500 Вт, компания предлагает достойные продукты во всех ценовых категориях по адекватной цене из-за невысокой популярности бренда и шумов на высоких оборотах.

Питаемся правильно: как выбрать блок питания для компьютера

Какой блок питания выбрать 2020?

хорошая модель на 600 Вт – Xilence Performance X XP550R9; по цене и качеству на 700 Вт – Chieftec PowerPlay Gold GPU-550FC; премиальный блок питания на 1000 Вт – Corsair RMx Series CP-9020177-EU; лучший БП для компактного корпуса – Seasonic Prime Ultra Gold.

Как правильно подобрать мощность блока питания для компьютера?

Оптимальную мощность БП можно рассчитать по сумме TDP (термопакета) процессора и видеокарты, умноженной на 1,5. Так, для процессора Core i5-8600 (TDP 65 Ватт) и видеокарты AMD Radeon RX 560 (TDP 75 Ватт) подойдет блок питания мощностью не ниже 450 Ватт.

Какой фирмы выбрать блок питания?

Фирмы-производители блоков питания

Поэтому лучше потратить чуть больше денег и купить что-то от известных, надёжных, проверенных производителей. Лучшие блоки питания выпускают фирмы Antec, AeroCool, be quiet!, Chieftec, Corsair, DeepCool, ENERMAX, FSP, SeaSonic, Thermaltake, ZALMAN.

Как подобрать блок питания по разъемам?

Итак, оптимальная мощность блока питания рассчитывается по сумме термопакета (TDP) видеокарты и процессора, умноженной на 1,5. Например, если TDP видеокарты — 250 Вт, а процессора – 80 Вт, то необходимая нам мощность равна 415 Вт.

Какой блок питания нужен для GTX 1660?

Компания NVIDIA рекомендует использовать для систем с GTX 1660 Ti блоки питания мощностью 400 Вт, в то же время на коробке MSI GeForce GTX 1660 Ti GAMING X 6G есть пожелание оснащать ПК блоками от 450 Вт.

Как правильно подобрать блок питания для светодиодной ленты?

Если вы приобретаете влагозащищенную светодиодную ленту для установки на улице или во влажном помещении, то и источник питания следует приобретать герметичный (влагозащищенный). На нем должна быть указана степень пылевлагозащиты IP65, IP66 или IP67.

Как рассчитать сколько нужно ватт для компьютера?

Мощность блока питания варьируется примерно от 300 Ватт в час на простеньких ПК и до 1600 Ватт в час и более – на мощных геймерских машинах. Но следует знать, что это значения, которые может выдавать блок питания, а не сколько по факту потребляет компьютер.

Где посмотреть мощность блока питания?

Она будет написана в ваттах (W). На крайний случай, если по какой — либо причине вы не нашли мощность на этикетке блока питания, всегда можно найти эту информацию в интернете, введя в поиск его модель, которая будет написан на все той же этикетке. Зачастую цифры в названии модели блока питания означают его мощность.

<center><div class="advv"><ins class="adsbygoogle" style="display:inline-block;width:336px;height:280px" data-ad-client="ca-pub-1812626643144578" data-ad-slot="9935184599"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></div></center>

Как рассчитать мощность блока питания формула?

Загвоздка в том, что мощность на блоках питания указана в амперах. Поэтому мощность в ваттах нужно перевести в мощность в амперах. Для этого есть специальная формула: I*P=Y. Где I – это амперы, Р – это вольты, У – это ватты.

Какой блок питания самый надежный?

В число самых надежных блоков питания определенно входит модель Group AURUM PRO от компании FSP. Соответствует стандарту 80 Plus Gold с эффективностью более 90%.

Какой лучше купить блок питания для компа?

ТОП-9 лучших блоков питания для компьютера

Как правильно выбрать блок питания для компьютера?
Недорогой ценовой сегмент
GIGABYTE GZ-EBS50N-C3500W.
FSP Group Q-Dion QD450.
AeroCool VX500500W.
Лучшие блоки питания в средней ценовой категории
Deepcool DQ550ST 550W.
FSP Group ATX-600PNR.

21 мая 2020 г.

Какой мощности нужен блок питания для игрового компьютера?

В среднем для игрового ПК с одной видеокартой требуются модели от 500 до 700 Вт, с двумя видеокартами — от 650 до 850 Вт. Для офисных ПК без видеокарты хватит блока питания и на 300 – 400 Вт.

Какой блок питания нужен для RTX 2060?

Мощность блока питания для системы с GeForce RTX 2060 должна составлять не менее 500 ватт.

Из видеовыходов у видеокарты есть DVI-D, HDMI версии 2.0b и два DisplayPort версии 1.4a. Поддерживается одновременная работа видеокарты с двумя дисплеями с разрешением 8K при 60 Гц.

Сколько надо ватт для блока питания?

для современных офисных и домашних компьютеров вполне подойдут блоки питания мощностью 400-450 Вт, со встроенной видеокартой или дискретной видеокартой low-end класса; для игровых компьютеров среднего уровня (без SLI и Crossfire) — 550-650 ватт.

10 лучших блоков питания ПК в рейтинге 2021 года

Блок питания является важным узлом любого системного блока, но его выбору обычно уделяется минимум внимания. Это ошибочный подход, так как неправильный выбор может спровоцировать поломку или сбои в работе компьютера. Ниже представлен рейтинг блоков питания для ПК 2021 года и рассказано, как грамотно подойти к покупке.

Как выбрать блок питания для ПК

Первый этап выбора – это форм-фактор. Он зависит от размеров системника. Выделяют ATX – высота и ширина 86*150 мм, длина может быть разной. Это самый крупный блок питания и самый распространенный. Остальные варианты SFX, TFX и Flex не имеют фиксированные размеры, но они всегда меньше ATX.

Мощность должна соответствовать суммарной мощности всех потребителей энергии в системном блоке. Для этого нужно знать параметры узлов — видеокарта, процессор, жесткий диск, кулер. Далее складывается их энергопотребление и вычисляется, какой мощности должен быть блок.

Разъемы для питания. Основной всегда имеет 24 пин, это общепринятый стандарт. Для процессора используется 4 или 8-ми пиновый. Зависит от поколения процессора, более новые питаются от 8 пин (может быть разделен на 2 по 4), чипсеты постарше имеют интерфейс для соединения с 4 пин. Видеокарта может подключаться через 6 и 8-ми пиновый разъем. Опять же, здесь все зависит от мощности видеокарты. Модели 6 пин максимум выдают 75 Вт, 8 пин – до 150 Вт. Sata используются для жестких дисков.

Отличие блоков питания заключается в разном количестве выходов, например, некоторые позволяют подключать только одну видеокарту, а более продвинутые могут питать сразу три или четыре.

Кабели могут быть паяными к блоку питания, что надежнее, но усложняет процесс извлечения его из системника. У некоторых моделей все шнуры имеют штекеры для соединения, это удобнее для извлечения и позволяет убрать лишние за ненадобностью, но вместе с тем есть вероятность недостаточно надежного соединения.

Охлаждение бывает трех видов:

активное – блок питания оснащен вентиляторами;

полупассивное – вентилятор работает только при высоких нагрузках;
пассивное – вентиляторы не предусмотрены.

Сертификация КПД — показатель эффективности блока питания, то есть, общая затраченная энергия к полезной. У дешевых моделей такая сертификация редко бывает, так как ее проведение стоит денег. У более дорогих блоков хорошими показателями считается показатель от 80%. При этом на корпус наносят значок разных цветов – бронза, серебро, золото и т.п. Соответственно, чем выше сертификация, тем более эффективен блок питания.

Рейтинг производителей

Выбор блоков питания большой, и не всегда понятно, какой вариант среди всего многообразия лучший. При покупке стоит ориентироваться не только на показатели, но и фирму, выпустившую устройство. В топ производителей 2021 года входят следующие марки.

Super Flower. Один из лучших производителей блоков питания, который демонстрирует срок службы в 10-15 лет, возможность круглосуточного использования, тихую работу, оригинальные оформления блоков питания для тех, кто собирает не только эффективное, но и визуально красивое устройство.
Sea Sonic. Сочетает в своей продукции невысокие цены и хорошее качество изготовления.
Chieftec. Одна из старейших компаний на рынке. Среди недостатков называют довольно высокий шум блоков при работе.
Cougar. Одна из лучших компаний по соотношению цены и качества. Ее хвалят за надежность сборки, хорошую защиту и широкий выбор моделей, как модульных, так и обычных.
High Power. В наибольшей степени этот бренд хвалят за красоту устройств. Гарантированно понравятся тем, кому важна эстетика внутри системного блока.

Это лучшие производители блоков питания для компьютеров, но не стоит при выборе ограничиваться исключительно ими, так как прочие компании выпускают вполне неплохую продукцию, а некоторые модели и вовсе получаются очень популярными и востребованными у покупателей.

Недорогие блоки питания

Первая часть топа блоков питания для ПК 2021 года – это самые недорогие устройства на рынке, которые придутся по душе тем, кто ограничен в средствах.

Ginzzu PC600 600W

Этот блок питания выполнен в форм-факторе ATX 2.3 имеет удлинительные соединительные шнуры с красной оплеткой и полноценный набор защитных функций. Он оборудован 14-сантиметровым вентилятором с возможностью регулировки скорости вращения. КПД модели более 80%, есть корректировка мощности APFC. Блок питания модульный, все кабели питания съемные. Мощность – 600 Вт.

Достоинства:

большой набор интерфейсов;
кабели с оплеткой;
высокий КПД;
много уровней защиты.

Недостатки:

HIPER HPP-450

В лучшие бюджетные блоки питания для ПК входит ATX модель с мощностью 450 Вт и активным охлаждением. Вентилятор здесь установлен 120 мм. Модель защищена от перегрузок, замыкания, перенапряжения. КПД выше 80%.

Достоинства:

тихая работа;
длинные провода;
хороший уровень защиты.

Недостатки:

провода жестковаты, неудобно прокладывать в ПК.

AeroCool VX Plus 350W

ATX вентилятор с мощностью 350 Вт и активным охлаждением посредством вентилятора диаметром 120 мм. Разъемы представлены стандартным набором. Устройство имеет защиту от перенапряжения, перегрузки, короткого замыкания.

Достоинства:

доступный;
тихо работает;
простота установки;
длинные кабели.

Недостатки:

невысокая мощность.

Лучшие блоки питания по цене и качеству

Продолжает обзор блоков питания список моделей с лучшим соотношением цены и качества.

Cooler Master MWE White 230V V2 650W

Это 650-ваттный блок питания с сертификацией 80 PLUS, что гарантирует высокий КПД. Модель выполнена в форм-факторе ATX, имеет 120 миллиметровый вентилятор с регулируемой мощностью. У него предусмотрены стандартные разъемы. Блок питания получил защиту от перезагрузки, перенапряжения и короткого замыкания. Устройство не модульное.

Достоинства:

мощный;
недорогой;
много разъемов;
тихий.

Недостатки:

из-за большого обилия кабелей не помещается в компактные корпуса;

AeroCool Aero White 600W

В лучшие блоки питания для компьютеров 2021 года вошла модель от AeroCool. Она достаточно недорогая, имеет ATX корпус и активное охлаждение. Вентилятор с регулируемыми оборотами, размером 120 мм. Модель имеет стандартный набор разъемов, получила сертификацию 80 plus bronze, по заявлениям производителя КПД превышает 87%, есть здесь несколько уровней безопасности.

Достоинства:

высокий КПД;
тихий;
высокая мощность.

Недостатки:

Deepcool DQ750ST 750W

Благодаря высокой мощности 750 Вт этот блок вполне подойдет для игрового компьютера. Он выполнен в форм-факторе ATX, имеет высокий уровень сертификации 80 PLUS Gold, что гарантирует эффективную работу. Модель оборудована вентилятором 120 мм, у нее расширенный набор интерфейсов, есть защита от замыкания, перенапряжения и перегрузки. Гарантия – 10 лет.

Достоинства:

мощный;
высокий класс эффективности;
длительная гарантия;
модульная конструкция.

Недостатки:

Thermaltake TR2 S 650W

Модель ATX 650 Вт с интеллектуальным вентилятором 120 мм, удобной компоновкой кабелей и большим количеством разъемов. Устройство сертифицировано 80 PLUS, имеет КПД 86% и защиту от любых угроз.

Достоинства:

удобная организация кабелей;
высокая эффективность;
мощный;
качественно реализована защита;
тихая работа.

Недостатки:

Самые мощные БП

Закрывают подборку блоков питания самые мощные устройства, которые лучше выбрать для игровых сборок или производительных системников для работы.

Zalman ZM1200-EBT 1200W

Мощный блок питания ATX 1200 Вт с огромным количеством разъемов и высоким показателем КПД, сертифицированным по стандарту Plus 80 Gold. Все кабели здесь съемные, что позволяет грамотно организовать проводку в корпусе и убрать неиспользуемые шнуры. Устройство получило полноценную защиту и подходит для игровых компьютеров. Для охлаждения используется один вентилятор с интеллектуальной регулировкой оборотов.

Достоинства:

мощный;
съемные провода;
высокий КПД.

Недостатки:

не разбирается – проблематично чистить;
шумный;
сильный запах.

Chieftec BDF-1000C 1000W

Этот ATX вентилятор оснащен мощным вентилятором 1000 Вт, огромным количеством разъемов со съемными проводами и полноценной защитой от перегрузок, нагрева, перенапряжения, скачков. Сертификат эффективности — 80 PLUS Bronze, что соответствует КПД 85%.

Достоинства:

много интерфейсов подключений;
высокая эффективность;
мощный;
модульная конструкция;
тихий.

Недостатки:

короткие кабели питания.

be quiet! Straight Power 11 850W

Это не самый мощный блок в подборке, но при этом один из самых эффективных и тихих. У него стоит вентилятор 135 мм, который при нагрузках не превышает 25 дБ. Мощность модели составляет 850 Вт, а сертификация эффективности 80 Plus Gold, то есть, устройство практически всю энергию направляет на питание, не растрачивая впустую, КПД – 93%. У него множество выходов, конструкция модульная, можно подключить только нужные провода.

Сюда можно подключить до четырех видеокарт, что позволяет ставить данный блок в игровую сборку или для майнинга криптовалюты.

Модель отличается отличной защитой, имеет японские конденсаторы, способные выдержать нагрев до 105 градусов. Гарантия – 5 лет.

Достоинства:

много интерфейсов;
тихий;
холодный;
модульная конструкция;
мощный.

Недостатки:

Какой блок питания лучше для компьютера — Инструкция по выбору БП

Сегодня мы поговорим на тему выбора оптимального блока питания для вашего ПК. На самом деле этот вопрос очень важен, но многие пренебрегают им, считая делом второстепенным. Итак, давайте проясним ситуацию.

Что такое блок питания

Блок питания — это крайне важная комплектующая, ведь именно он служит источником энергии для нашего компьютера. Но предел мощности есть и у него, поэтому чтобы блок не сгорел и работал долго нужно придерживаться некоторых правил:

Во-первых, решите для чего вам нужен ПК, если основное время за ним вы будете проводить, работая в текстовых редакторах, сидя в интернете, слушая музыку и просматривая фильмы, то вам не стоит сильно углубляться в вопрос подбора БП. Эти не ресурсоемкие задачи не сильно «напрягают» комплектующие нашего ПК, а следовательно, поглощение энергии не очень большое, вам не нужен мощный блок питания. Если вы используете встроенную видеокарту о «сильном» блоке вам также не стоит волноваться.

Если вы планируете активно играть во все выходящие современные игры, то в этом случае вам стоит более внимательно отнестись к выбору блока питания для игрового компьютера. Новые проекты очень технологичны и графически продвинуты, следовательно, им требуется максимальное количество ресурсов, а значит и энергии. Игровые компьютеры, как правило, оснащаются мощными видеокартами и многоядерными процессорами, которые являются основными потребителями энергии. Чтобы блок питания сильно не нагружался и работал долго, нужно подобрать соответствующую по мощности модель.

Какой блок питания лучше?

Если вы используете 2-х ядерный процессор, имеете встроенную видеокарту (либо видеокарту без дополнительного питания), один жесткий диск, то вам вполне хватит качественного БП на 400 W.
Если у вас стоит более-менее мощная видеокарта, 2-х или 4-х ядерный процессор, несколько жестких дисков, то в этом случае нужно подобрать модель мощнее, лучше присмотреться к 550-600 ваттным БП.
Если вы заядлый геймер и у вас в компьютере стоит несколько видеокарт (либо одна двухчиповая), то здесь лучше смотреть в сторону блоков мощностью от 700 W.

При покупке нового блока питания учитывайте не только мощность, но и физический вес устройства. Если на нем написана мощность, например, 500 W, а весит БП по субъективным ощущениям менее 1 килограмма, то имейте ввиду, что этот блок имеет сомнительную долговечность и запас мощности. Хорошие БП имеют существенный вес!

На рынке присутствуют блоки обычные и модульные, последние отличаются тем ,что имеют функцию отсоединения неиспользуемых проводов, но стоят они чуть дороже. Если у вас есть немного лишних денег, и вам не нравится обилие проводов в системном блоке, то обратите внимание на модульные БП.

Модульные блоки питания

Также при покупке обращайте внимание на блоки с нормальным КПД, они помечены логотипом «80 Plus» (это значит, что устройство проверено и подпадает под определенные стандарты качества). Есть и другие подвиды этого сертификата: 80 Plus Bronze, 80 Plus Silver, 80 Plus Gold, 80 Plus Platinum (по возрастанию эффективности), Platinum имеют наиболее высокий КПД, но и стоят такие БП довольно дорого.

Пометка о стандарте 80 Plus Bronze

Проверьте, чтобы на БП был модуль PFC (корректирует коэффициент мощности), при мощности 400 W он может быть пассивным, начиная с 500 и более Ватт лучше приобрести модель с активным PFC.

Не переживайте, если вам непонятны названия и аббревиатуры, обычно все это указывается на коробке, кроме того, вы всегда можете попросить помощи у продавца в компьютерном магазине.

Какой фирмы блок питания лучше для компьютера? На рынке есть много компаний, которые производят комплектующие, качество и цена их порой существенно разнится. Однако сущестуют зарекомендовавшие себя производители, которые отличаются высоким качеством своих изделий.

Обращайте внимание на такие фирмы:

FSP,
Zalman,
Cooler Master,
OCZ,
Chieftec.

Остерегайтесь БП без названий или с иероглифами на наклейке, такие устройства обычно низкого качества и служат недолго, есть шанс сжечь не только БП, но и весь компьютер.

Блок питания питает компьютер по трем основным линиям: 3,3 В; 5 В; 12 В, самой главной является 12 В, проследите, чтобы количество ампер по линии 12 В было как можно большим.

Также при выборе БП учитывайте количество разъемов, которыми он оснащен. Если вы не будете подключать видеокарту и дополнительные жесткие диски, то вам хватит стандартного набора разъемов. Если же вы будете подключать мощную видеокарту (а то и две) с несколькими разъемами для питания, то убедитесь, чтобы на БП были 6 и 8 пин выходы. Если вы храните много важной информации и используете несколько жестких дисков, то убедитесь, что на БП имеется достаточное количество SATA выходов.

Калькулятор энергопотребления компьютера

Если вы не знаете, какое суммарное количество энергии потребляет ваш ПК, то на просторах интернета есть специальные калькуляторы, которые, после ввода в них параметров ваших комплектующих, сделают приблизительный подсчет энергопотребления, например, этот: http://outervision. com/power-supply-calculator (сервис на английском языке).

Покупайте блоки питания с запасом, т.е. если ваш ПК «кушает» 350 W, то берите блочок с не менее 400 W мощности (накидывайте сверху 50-100 W). Надеемся, что наши советы помогут вам выбрать качественный и надежный блок питания для компьютера, который верно прослужит не один год!

Лучшие производители блоков питания для компьютеров:по мнению Автора блога

Опубликовано 1.11.2018 автор Андрей Андреев — 2 комментария

Привет, дорогие читатели! Тема сегодняшней публикации — лучшие производители блоков питания для компьютеров, по мнению автора блога. Рассмотрим марки, которые я считаю достойными того, чтобы выбрать их продукцию при покупке комплектующих.

Be quiet!

Бренд, который принадлежит германской фирме Listan GmbH & Co. Под этой маркой выпускаются кулеры для процессоров и корпуса, сами корпуса и блоки питания для ПК. Общее у них то, что производитель старается создавать устройства, которые работают с минимальным уровнем шума.

Брендом получено несколько международных патентов и наград в отраслевых конкурсах. Продукция, в основном, нацелена на европейского потребителя. Среди БП преобладают устройства в форм-факторе ATX, однако попадаются SFX и TFX.

Chieftec

Тайваньская компания, основанная в 1990 году. Производственные мощности, как у многих производителей, расположены в Китае. За четверть века бренд заслужил репутацию надежного производителя, изделия которого гарантированно отработает положенный срок.

В ассортименте – только компьютерные шасси и БП, преимущественно форм фактора ATX. Основной рынок сбыта продукции – европейский рынок.

Thermaltake

Еще одна тайваньская компания, выпускающая компьютерные корпуса, БП, системы воздушного и жидкостного охлаждения, а также различные аксессуары для ноутбуков. Есть американский филиал, расположенный в Калифорнии. Продукция удостоена множества наград.

Бренд придерживается концепции DIY, то есть старается, чтобы сборкой и апгрейдом ПК занимался сам владелец. В целях популяризации изделия, снабжается инструкциями на множестве языков с детальными понятными иллюстрациями.

Corsair

Известный американский производитель игрового компьютерного оборудования и периферических устройств: высокоскоростных модулей ОЗУ, флешек, блоков питания ATX и SFX, корпусов, твердотельных накопителей, игровых наушников и гарнитур, устройств ввода данных и геймерских компьютерных кресел. Компания основана в 1994 году.

GigaByte

Тайваньская компания, основанная в 1981 году. Производит материнские платы, видеокарты, БП, корпуса, наушники, твердотельные накопители, ноутбуки, сервера, а также чехлы и аккумуляторы для мобильных телефонов. Сегодня является одним из крупнейших мировых производителей системных плат (доля продукции на рынке составляет до 33%).

В 2019 году планируется старт производства AMD-совместимых процессоров. Производственные мощности – 5 заводов на территории Китая и Тайваня.

Zalman

Южнокорейская компания, выпускающая БП, системы охлаждения и корпуса для настольных компьютеров, а также мыши, клавиатуры, акустику и термопасту. Один из лидеров индустрии. Существует с 1999 года. В своей отрасли имеет множество патентов.

Cooler Master

Тайваньская корпорация, основанная в 1992 году. Производит корпуса, БП, системы охлаждения, в том числе поставляя продукцию другим брендам – например, AMD или NVidia (кулеры для видеокарт). Неоднократно получала отраслевые награды.

Имеет филиалы, разбросанные по всему миру. Есть дочерние компании, изделия которых нацелена на игровую индустрию.

Краткое резюме

Все представленные выше бренды по-своему хорошие, но какой же из них стоит брать? На этот вопрос однозначного ответа дать не могу, так как ассортимент изделий этих компаний очень большой и все они заслуживают внимания, но точно могу сказать: «Эти фирмы советую рассматривать в первую очередь».

А из конкретных моделей могу порекомендовать Thermaltake TR2 S 550W [PS-TRS-0550NPCWEU-2] – на мой взгляд, прекрасные характеристики для такой стоимости.

Также на эту тему советую почитать «Из чего состоит компьютерный блок питания» и «Разъемы блока питания на ПК». О форм-факторах БП вы можете почитать здесь.

Спасибо за внимание и до следующих встреч на страницах моего блога. Спасибо всем, кто делится публикациями в социальных сетях.

С уважением, Андрей Андреев

Как выбрать лучший блок питания для ПК

Конечно, это то, что включает ваш компьютер и помогает ему работать во всех марафонах электронных таблиц и фантастических фестивалях. Но помимо времени запуска и выключения блок питания (PSU) вашего настольного компьютера не привлекает большого внимания. Для большинства покупателей он рассматривается как общий компонент, вспомогательный игрок, по сравнению с очаровательными кремниевыми звездами ПК, такими как процессор или видеокарта.

Для обычного ПК в корпусе Tower, который не работает на пределе возможностей своего оборудования, такое восприятие вполне приемлемо.Достаточно иметь «достаточно хороший» БП. Но есть — это важных отличий между блоками питания ПК. И чем больше вы привязаны к максимальной производительности своего ПК, тем больше вы должны относиться к блоку питания не как к элементу контрольного списка, а как к компоненту среди равных.

Покупки блоков питания, тем не менее, имеют свой собственный язык. Это руководство даст вам краткое изложение жаргона и основы настольных источников питания в 2021 году и поможет вам быстрее понять, что искать.

Что подходит? Основные сведения о форм-факторе источника питания

Источники питания в том виде, в котором они используются в настольных ПК, восходят к оригинальным ПК IBM.Но краткая история сегодняшних проектов блоков питания на самом деле начинается немного позже, еще до появления уже знакомого форм-фактора ATX, IBM PC AT и PS / 2 1980-х годов. Из них мы получили материнскую плату форм-фактора AT с двумя шестиконтактными разъемами питания и форм-фактор PS / 2 для корпусов блоков питания (не говоря уже о миниатюрном разъеме для клавиатуры).

(Фото: Майкл Секстон)

Исходя из этого, Intel разработала форм-фактор материнской платы AT Extended (ATX), который добавил больше места вокруг процессора и поместил за этим пространством расширенную панель портов. Вместе с последним появился новый 20-контактный разъем питания, который будет поддерживать электронное переключение. В ответ производители блоков питания поместили внутренние блоки блоков питания ATX в корпуса с форм-фактором PS / 2. Корпорация Intel взяла на себя организацию стандартов и переименовала форм-фактор в «ATX».

Это актуально и по сей день, хотя в отрасли наблюдается некоторое движение (в частности, по инициативе Intel) к более новому обновлению 12VXO для стандарта ATX, обновление 12VXO упростит внутреннюю часть блока питания и обеспечит только 12-вольтовую мощность. .(Текущие основные блоки питания поставляют 12-вольтовые, а также традиционные 3.3-вольтовые и 5-вольтовые линии питания.) 12VXO пока не является важным фактором для покупателей, но это связано с двойственностью ATX: помимо фактических размеров корпусов блоков питания, ATX также остается определяющим стандартом power .

Сравнение размеров в стеке: блоки питания SFX (вверху) и full ATX (внизу)

Что касается этих размеров: наиболее распространенными сегодня форм-факторами являются PS / 2 (более известный как «полный ATX») и SFX, а также их производные. Full ATX — это полноразмерный настольный блок питания, который многие из нас хорошо знают по модернизации или сборке ПК на протяжении многих лет. Однако SFX — это более современная разработка, предназначенная для небольших настольных ПК.

Исходный форм-фактор PS / 2 имел монтажную пластину шириной 150 мм, высотой 86 мм и глубиной 140 мм, а также дополнительный опорный язычок с двумя гнездами, выступающий спереди (с вилкой питания сзади). Между тем исходная спецификация SFX была 125 мм на 63,5 мм на 100 мм, но многие OEM-производители использовали вариант с боковым креплением размером 100 мм на 63 мм.5 мм на 125 мм.

Другие (менее распространенные) форм-факторы описаны на страницах 47–67 руководства Intel по проектированию блоков питания для настольных ПК. Обратите внимание, что форм-фактора блока питания MicroATX не существует, хотя некоторые продавцы обозначают SFX как таковой. В большинстве корпусов MicroATX для ПК используются схемы крепления ATX или SFX для области блока питания, а другие компактные корпуса для ПК (например, модели Mini-ITX), которые могут использовать более редкие размеры (например, TFX или нестандартные проприетарные форм-факторы), обычно поставляются с любыми такой необычный блок питания предустановлен.

Полные производные ATX и SFX мы упомянули пару абзацев назад. В то время как монтажная пластина 150 на 86 мм оригинального форм-фактора PS / 2 является обычной для полноразмерных источников питания, большинство современных полноразмерных моделей ATX с высокой емкостью превышают установленную монтажную глубину 140 мм.

Простые блоки питания SFX придерживаются своей номинальной глубины, но могут быть и в удлиненных версиях. Производитель блоков питания и корпусов SilverStone, например, предлагает блоки питания SFX увеличенной длины под маркой «SFX-L» с дополнительными 30 мм, предоставляя разработчикам место для установки более крупного 120-мм вентилятора и большего количества компонентов внутри.

Компактная (но сверхдлинная) модель блока питания SilverStone SFX-L мощностью 500 Вт

Эти блоки питания увеличенной длины занимают место, обычно отведенное для кабелей, но во многих корпусах современных ПК есть свободное место. Итак, ключевым моментом номер один является соответствие типа блока питания (полный ATX или SFX или SFX-L) корпусу вашего ПК, который вы имеете или рассматриваете. Пункт второй: вы должны отметить глубину любого блока питания, который вы собираетесь купить, и посмотреть на спецификацию корпуса вашего ПК, чтобы убедиться, что измеренная глубина блока питания ниже предела.(Кроме того, во многих обзорах корпусов ПК будет описано, как далеко блок питания может проникнуть, прежде чем он заблокируется.)

Также известно, что некоторые готовые настольные системы от крупных OEM-производителей (в частности, Dell и HP), а также некоторые очень компактные настольные компьютеры , могут использовать проприетарные блоки питания, которые могут быть заменены только теми же конкретными проприетарными моделями, обычно поставляемыми самим OEM. Красный флажок — нестандартный разъем питания материнской платы, не соответствующий стандартному 24-контактному (подробнее об этом чуть позже).В случае сомнений обратитесь в службу поддержки производителя ПК или в онлайн-чат, чтобы обсудить детали того, что есть в вашей конкретной системе.

Есть хорошие предложения? Знакомство с кабелями блока питания

Отдельные кабели, отходящие от блока питания ПК, часто называют «выводами». Первоначальная спецификация питания Intel ATX требовала только 20-контактного разъема материнской платы, позже добавив отдельный квадратный четырехконтактный разъем «P4», чтобы обеспечить 12-вольтовый вывод для независимого питания ЦП. (Эта последняя разработка появилась в обновлении спецификации под названием «ATX12V.») Более поздний стандарт EPS12V расширил основной вывод ATX до 24 контактов, чтобы обеспечить дополнительное питание для слотов PCI Express (PCIe), и удвоил выделенный разъем питания процессора до восьми контактов. Производители блоков питания добавили к блокам питания дополнительные шестиконтактные выводы питания PCIe. В свою очередь, некоторым топовым видеокартам в конечном итоге потребовалось на больше энергии на , чем может обеспечить один шестиконтактный разъем, что привело к разработке блоков питания с восемью контактами. -контактные выводы PCIe, сдвоенные шестиконтактные выводы и даже комбинированные восьми- и шестиконтактные выводы, которые подключаются к любому разъему (иногда называемые выводами «6 + 2»).

Двойные стандартные делимые разъемы, обычно встречающиеся в современных блоках питания (слева направо): питание материнской платы ATX / EPS (20-контактный / 24-контактный), питание процессора ATX12V / EPS12V (четырехконтактный / восьмиконтактный) и дополнительный PCIe восемь -контактный / шестиконтактный (он же «6 + 2»)

До недавнего времени и появления твердотельных накопителей M.2 на большинстве ПК было по крайней мере несколько жестких дисков в отсеках или 2,5-дюймовых твердотельных накопителей (а до этого — внутренние оптические приводы), соответствующих стандарту Serial ATA (SATA). Помимо кабеля для передачи данных SATA, в дисках SATA используются собственные дискретные разъемы питания SATA, характерная тонкая L-образная пластина соединения, которая имеет ключ для вставки только в одном направлении.

Другие внутренние периферийные устройства, такие как водяные насосы жидкостного охлаждения и концентраторы вентиляторов, могут по-прежнему использовать классические четырехконтактные разъемы питания ATA. Их обычно называют «соединителями Molex» (но, вопреки распространенному мнению, они обычно не производятся Molex). Некоторые звуковые карты и панели контроллеров переднего отсека до недавнего времени даже использовали древний четырехконтактный разъем питания для флоппи-дисковода. Но этот олдскульный разъем постепенно исчезает в современных блоках питания.

Разнообразные разъемы питания дисковода: SATA, четырехконтактный «Molex», четырехконтактный гибкий диск.

У большинства блоков питания будет достаточно физических выводов для всего оборудования, которое вы хотели бы отключить от блока питания такой мощности.Но вы должны быть особенно уверены, что перепроверили, устанавливаете ли вы блок питания в систему с устаревшим оборудованием или собираете ПК с видеокартой-монстром.

Все минусы модов: общие сведения о кабелях модульных блоков питания

По мере того, как все больше и больше кабелей начало торчать из блоков питания, для разработчиков и сборщиков ПК становилось все более очевидным, что неиспользуемые прячут в большой пачке между корпусом блока питания и корпусом не лучший вариант. Вот почему сегодня в большинстве высококачественных источников питания используются модульные кабельные разъемы: то есть кабели, которые вы можете подключать по мере необходимости, оставляя неиспользованные, чтобы уменьшить беспорядок.

Ряд модульных кабельных разъемов на блоке питания Be Quiet

Источники питания, у которых всего съемных кабелей, называются «полностью модульными», а блоки с несколькими постоянно подключенными кабелями называются «полумодульными». Почему бы не сделать каждый кабель модульным в любой конструкции? Добавленные разъемы увеличивают стоимость, придают некоторое сопротивление и снижают эффективность, поэтому многие высококачественные блоки питания включают по крайней мере припаянный основной (24-контактный) вывод материнской платы.(В конце концов, каждый должен будет использовать хотя бы этот кабель в любом конкретном ПК.) Полностью модульные, на 100% съемные кабели имеют смысл только для сборщиков ПК и разработчиков модификаций, которые используют кабели нестандартной длины и могут захотеть заменить 24- закрепите главный провод чем-то более коротким.

Полумодульный блок питания EVGA мощностью 850 Вт с фиксированным 24-контактным основным источником питания.

Имейте в виду, что даже несмотря на то, что некоторые блоки питания от разных производителей блоков питания используют один и тот же стиль модульного разъема (и кабели одной марки могут подходить к корпусу блока питания другого производителя), не все из них имеют одинаковую разводку.Пользователи должны подключать только только модульные кабели, которые предназначены для работы с их конкретной моделью или серией блоков питания. Не хватайте остатки таинственных модульных кабелей из коробки с запчастями и не подключайте их к другому модульному блоку питания в надежде, что они сработают, — если только вы не любите фейерверки и не хотите покупать новые детали для ПК!

Как отмечалось в конце предыдущего раздела, при оценке источника питания необходимо обратить внимание на установленные вами компоненты и периферийные устройства, которым требуется специальное подключение к источнику питания. Большинство современных блоков питания имеют более чем достаточно разъемов для питания любого разумного количества устройств SATA или вспомогательных периферийных устройств с питанием от Molex.

Ключевыми разъемами «вопросительного знака» будут разъемы PCIe, а именно, сколько у вас будет на данном блоке питания. Убедитесь, что у вас есть все необходимые провода для любой видеокарты или карт, которые вы устанавливаете. Разъемы «6 + 2», о которых мы мимоходом упоминали ранее, могут подключаться как к шестиконтактному, так и к восьмиконтактному разъему питания видеокарты.Однако шнура питания PCIe, имеющего только шесть контактов, недостаточно для восьмиконтактной розетки на вашей видеокарте.

Обратите внимание, что некоторые видеокарты очень высокого класса в наши дни фактически требуют трех 6- или восьмиконтактных выводов питания PCIe, и только некоторые высокомощные блоки питания предоставят вам такое количество. (Некоторые могут дать вам только два.)

Карта MSI GeForce RTX 3090, требующая трех восьмиконтактных выводов питания PCIe. (Фото: Крис Стобинг)

Также обратите внимание, что некоторые недавние карты Nvidia GeForce RTX серии 3000 Founders Edition используют специальный 12-контактный разъем питания на конце карты, который подключается к выводам вашего блока питания через адаптер или разветвитель (предоставляется Nvidia вместе с картой).

Карта Nvidia GeForce RTX 3080 Founders Edition с 12-контактным разъемом питания вверху (Фото: Злата Ивлева)

В этом случае не обманывайтесь, ища блок питания с собственным 12-контактным разъемом PCIe графического процессора; это не вещь.

Ватт: сколько энергии вам нужно?

Когда производители материнских плат и видеокарт начали питать центральные и графические процессоры от отдельных 12-вольтных разъемов, многие старые блоки питания все еще были рассчитаны на то, чтобы выдавать значительную часть своей силы тока до 5 и даже 3 вольт.3-вольтовые провода. Это привело к появлению множества советов и статей, в которых рекомендуются сильно завышенные номиналы блоков питания для удовлетворения ваших потребностей.

Мощность данного блока питания выражается в ваттах. Конечно, покупка немного большей мощности, чем вам нужно на данный момент, для будущих обновлений или системных изменений, никогда не является плохой идеей. Действительно, эти деньги потрачены не зря, особенно если вы покупаете блок питания премиум-класса, который, как вы ожидаете, сохранится в будущих модификациях ПК, или если вы планируете в будущем перейти на гораздо более мощный процессор или графический процессор.

Но теперь, когда производители поняли, как проектируется новое оборудование, рекомендации по выходной мощности могут быть гораздо более реалистичными. На то, сколько энергии ваш компьютер будет потреблять при обычных, легких и пиковых нагрузках, влияет множество факторов. Он зависит от основных компонентов процессора, графического процессора и материнской платы, а также от дополнительных элементов, таких как диски (механические или твердотельные), светодиоды и аксессуары для корпуса ПК. Со всеми этими возможными частями в их почти бесконечном количестве комбинаций и разновидностей, лучший способ получить приблизительное представление о ваших потребностях в энергии — это использовать один из нескольких калькуляторов блоков питания, доступных в Интернете.

Сертификаты блоков питания: знакомство с программой 80 Plus

80 Plus — это программа сертификации блоков питания, которая гарантирует минимум 80% эффективности при широком спектре нагрузок, с различными уровнями, обеспечивающими повышенную экономию энергии за счет уменьшения отходящего тепла блока питания. (Чем эффективнее блок питания, тем меньше потребляемой им мощности от стены рассеивается в виде отработанного тепла, прежде чем достигнуть компонентов вашего ПК.) , с сопутствующим им шумом), тем меньше необходимо включать тепловое оборудование и тем меньше термический износ компонентов блока питания. (На этом фронте тепло — всегда враг.)

Программа 80 Plus не просто тестирует каждый блок питания на рынке волей-неволей в качестве государственной услуги. Производители платят за сертификацию своих блоков питания. Они сделают это в рамках маркетинговых мероприятий, а также (возможно) для соблюдения требований потенциальных корпоративных покупателей или даже правительства в отношении энергопотребления и энергосбережения.

Логично, что любой производитель, заплативший за тестирование блока питания, наклеит соответствующую этикетку 80 Plus на свою упаковку.Но покупатели, подозревающие, что этикетка могла быть нанесена обманным путем, могут найти соответствующий список источников питания 80 Plus на веб-сайте программы.

Разбивка сертификатов 80 Plus PSU

Как видите, у вас есть сертификаты 80 Plus Standard, Bronze, Silver, Gold, Platinum и Titanium. Каждый указывает уровень эффективности при определенных фиксированных степенях нагрузки: 20%, 50% и 100%. Plain 80 Plus, как и Silver, не так распространен в продуктах на рынке.Вы будете склонны видеть лучшие значения в моделях 80 Plus Gold.

Titanium, добавленный последний уровень, более детально, чем другие, измеряет эффективность при очень низких уровнях нагрузки (добавление уровня 10%), поэтому производители блоков питания должны сохранять эффективность на всем протяжении диаграммы. Взгляд на Titanium может иметь смысл для ПК, которые проводят много времени в состояниях с низким уровнем использования, особенно для современных ПК, которые, как правило, проводят большую часть своего времени в этих состояниях из-за улучшений в дизайне ЦП. и GPU.

Оценка качества блока питания: этап домашнего задания

Итак, эффективность — это одна вещь, за которую нужно платить больше, но более туманное «качество» производства имеет большее значение. А в источниках питания качество превосходит количество, поскольку обычный 800-ваттный блок с гораздо большей вероятностью выйдет из строя при 400-ваттной нагрузке, чем 450-ваттный блок от высококачественного поставщика.

Однако оценка качества — дело туманное с блоками питания, если вы не посмотрите на официальные профессиональные обзоры, и их интерпретация может потребовать определенного опыта или понимания принципов физики.Рецензенты также не могут реально проверить долговечность. Несмотря на это, в Интернете доступны тысячи профессиональных обзоров, некоторые из которых включают тестирование мощности под нагрузкой с использованием специализированного оборудования. (Такие сайты, как Anandtech, TechPowerUp и Tom’s Hardware, являются хорошими источниками информации о хардкорном тестировании блоков питания; давний, бывший авторитетный сайт по блокам питания, Jonny Guru, недавно отключился.)

Стоит знать, что вы увидите много блоков питания брендов нет, но реальных блоков питания производителей меньше.Часто бренд может пожелать продавать блоки питания и заключает договор с производителем оригинального устройства (ODM) на производство линии питания с собственной торговой маркой и в соответствии с его (или, иногда, ODM) спецификациями.

Некоторые группы пользователей даже поддерживают списки дополнительных деталей, например, какой ODM произвел и какие брендовые модели. Это постоянно меняется, хотя списки могут помочь вам соотнести модели от фирменных поставщиков с реальными ODM и, как правило, являются более точной оценкой того, что вы смотрите в данном блоке питания, чем просто полагаться на отзывы пользователей.(Погуглите название рассматриваемого блока питания и «ODM» для потенциальных клиентов.)

Тем не менее, не пренебрегайте отзывами пользователей, когда речь идет об этом конкретном продукте. Они могут быть удобным измерителем после того, как модель блока питания появится на рынке некоторое время, особенно если она окажется проблемной. Множество обзоров с одной звездой могут указывать на проблему, потому что блоки питания — это не те продукты, которые вдохновляют пользователей на отзывы, если что-то не так.

В результате отзывы пользователей на сайтах электронной коммерции, таких как Amazon и Newegg, находят свое место в покупках блоков питания, учитывая непрозрачный характер блоков питания и потребность в агрегированных данных, чтобы рассказать вам что-нибудь значимое о качестве. И даже если рассматривать отзывы пользователей с некоторой долей скепсиса, отзывы пользователей, рассматриваемые критически, обычно являются более разумным советом, чем покупка вслепую, которая при небольшой осторожности (и в этом пункте нашего руководства!) Больше не подвергается риску. делать.

Нравится то, что вы читаете?

Подпишитесь на информационный бюллетень Tips & Tricks , чтобы получать советы экспертов, чтобы максимально эффективно использовать свои технологии.

Этот информационный бюллетень может содержать рекламу, предложения или партнерские ссылки. Подписка на информационный бюллетень означает ваше согласие с нашими Условиями использования и Политикой конфиденциальности.Вы можете отказаться от подписки на информационные бюллетени в любое время.

Как выбрать лучший блок питания для ПК

Блоки питания

— это компонент ПК, который часто неправильно понимают и не замечают. Многие пользователи выбирают блок питания для ПК только исходя из общей мощности, предполагая, что выше всегда синонимично с лучше . Другие вообще не обращают внимания на выбор блока питания (БП) и соглашаются на любую мерзость, прибывшую вместе с их машиной. Но учитывая, насколько важен хороший источник питания для стабильности и долговременной надежности системы, очень жаль, что блокам питания уделяется так мало внимания по сравнению с более привлекательными компонентами, такими как видеокарты и твердотельные накопители.

Не помогает то, что рынок блоков питания наводнен продуктами недобросовестных производителей, которые используют некачественные компоненты и завышают возможности оборудования, особенно сейчас, когда стремительный рост цен на криптовалюту создал огромный спрос на видеокарты и блоки питания. Но выбрать надежный и эффективный блок питания можно, если вооружиться правильными знаниями.

Это руководство по блоку питания поможет вам определить лучший источник питания для вашего .Между тем, это руководство по установке блока питания может помочь вам в настройке после того, как вы выбрали блок питания. Давайте копаться.

Выбор блока питания

Сезонный

Думайте о блоке питания не меньше, чем о процессоре компьютера.

Не существует единого универсального правила выбора качественного блока питания. Тем не менее, различные индикаторы предоставляют косвенные доказательства качества ПЕВ, и некоторые рекомендации в целом полезны.

Во-первых, всегда покупайте блок питания от известного производителя и ищите отзывы о нем перед покупкой.Избегайте дешевых обычных источников питания, которые, как правило, не соответствуют стандартам. Ищите уважаемые бренды, которые предлагают надежные гарантии и поддержку. Corsair, Seasonic, EVGA и Antec — производители с репутацией производителей высококачественных блоков питания, хотя даже они могут предложить несколько неудач среди всех шпилек. Делай свою домашнюю работу!

Более крупные и тяжелые устройства предпочтительнее небольших легких моделей. В более качественных источниках питания почти всегда используются более крупные и качественные конденсаторы, дроссели и другие внутренние компоненты, а также они оснащены радиаторами большего размера для превосходного рассеивания тепла — все это приводит к увеличению веса. Еще одним плюсом являются вентиляторы охлаждения большего размера, которые обычно пропускают больше воздуха, но при этом производят меньше шума, чем вентиляторы меньшего размера.

Сильверстоун Разъем 6 + 2 контакта.

Конечно, вам также следует проверить разъемы блока питания, чтобы убедиться, что блок совместим с вашей конкретной системой. Термин 20 + 4 контакта относится к разъему, который может функционировать как 20-контактный или 24-контактный разъем. В 6 + 2-контактном разъеме, показанном справа, вы можете включить или выключить два контакта разъема в соответствии с вашими потребностями.

В подавляющем большинстве потребительских ПК используются стандартные блоки питания ATX. Также доступны меньшие блоки и блоки, специально разработанные для корпоративных и серверных приложений; но для обычных настольных систем блок питания ATX — это то, что нужно.

При поиске блока питания обратите внимание на три важнейшие характеристики: выходная мощность, шины и эффективность. Другие характеристики и функции тоже важны, но эти три напрямую влияют на производительность блока питания.

Все о выпуске

Производители обычно указывают мощность своих блоков питания в ваттах.Блок питания с более высокой мощностью может обеспечить большую мощность. Источники питания для настольных ПК имеют номинальную выходную мощность от 200 Вт до 1800 Вт (для продуктов сверхвысокого класса, класса для энтузиастов). Номинальная мощность выше этого значения превысит возможности типичной 15-амперной электрической розетки. Здесь важно число для постоянной или непрерывной мощности, а не для пиковой мощности. Большинство источников питания могут работать на пиковой мощности только в течение коротких периодов времени.

В идеале ваше устройство должно обеспечивать большую мощность ваших компонентов и иметь дополнительный запас на случай, если вы захотите подключить дополнительные компоненты позже.Большинство источников питания достигают своего пикового уровня эффективности при нагрузках от 40 до 80 процентов. Для достижения максимальной эффективности рекомендуется увеличить мощность блока питания примерно до 50–60 процентов, но при этом оставить место для расширения в будущем.

EVGA

Информация о блоке питания EVGA мощностью 850 Вт.

Например, если максимальная мощность или совокупный TDP (общая проектная мощность) существующих компонентов вашей системы составляет 300 Вт, блок питания на 600 Вт будет подходящим вариантом. В высокопроизводительной системе, загруженной компонентами, общая максимальная мощность которых может достигать 700 Вт, хорошо подойдет блок питания на 1200 Вт.Вы можете обойтись блоками меньшей емкости, если не думаете, что вам когда-либо понадобится расширять систему, но если вы можете себе это позволить, лучше выбрать блок питания большей емкости.

Многие современные игровые системы с 6- или 8-ядерным процессором и видеокартой среднего и высокого класса должны обходиться блоком питания мощностью от 650 до 850 Вт, при этом 750 Вт уже давно являются приятным местом для геймеров. Для более мощного оборудования требуется более высокая мощность, особенно , если вы планируете разгон.

Удобные калькуляторы мощности блоков питания

Outervision и Seasonic предлагают вам ввести компоненты вашей сборки в мельчайших деталях — вплоть до напряжения разгона ЦП и конкретных компонентов водяного охлаждения — а затем выдают приблизительную мощность блока питания для вашей системы.

Что касается мощности, один из распространенных мифов об источниках питания утверждает, что источники питания с большей мощностью обязательно потребляют больше энергии. Не соответствует действительности. При прочих равных, блок питания на 500 Вт не будет потреблять меньше энергии, чем блок на 1000 Вт. Это потому, что компоненты системы, а не блок питания, определяют энергопотребление. Если у вас в системе компоненты мощностью 300 Вт, система будет потреблять 300 Вт под нагрузкой, независимо от того, оснащена ли система блоком питания мощностью 500 Вт или блоком питания мощностью 1000 Вт. Опять же, номинальная мощность блока питания указывает на максимальное количество энергии, которое блок может предоставить компонентам вашей системы, а не на то, сколько энергии он потребляет из розетки.

Эффективный БП — лучше БП

Рейтинг КПД источника питания важен, потому что блоки с более высоким КПД, как правило, имеют лучшие компоненты, расходуют меньше энергии и выделяют меньше тепла — все это способствует снижению шума вентилятора. Блок питания с рейтингом эффективности 80 процентов обеспечивает 80 процентов своей номинальной мощности в качестве мощности для вашей системы, а остальные 20 процентов теряет в виде тепла.

Пять из уровней сертификации 80 Plus.

Ищите устройства с сертификатом «80 Plus». Хотя процесс сертификации не является особенно строгим, подтверждено, что устройства с сертификатом 80 Plus имеют эффективность не менее 80 процентов; и 80 Plus имеет уровни для еще более эффективных устройств, включая сертификаты 80 Plus Bronze, Silver, Gold, Platinum и Titanium. Однако блоки питания на более высоких уровнях сертификации, как правило, имеют очень высокие цены. Среднестатистическим пользователям со средними потребностями, вероятно, следует придерживаться простого уровня 80 Plus или 80 Plus Bronze, если только они не найдут особенно выгодную сделку с блоком питания Silver или Gold.

Corsair предоставляет подробный обзор эффективности блоков питания и программы 80 Plus, если вы хотите узнать больше.

Великие железнодорожные дебаты

Thomas Ryan / IDG

Помимо определения выходной мощности, производители указывают количество шин +12 В в их блоках питания. В «однорельсовом» источнике питания есть одна мощная шина +12 В для подачи питания на «голодные» компоненты системы. «Многорельсовый» блок делит свой выход между двумя или более шинами +12 В.

В конструкции с одной направляющей вся мощность от источника будет доступна любому компоненту, подключенному к устройству, независимо от используемого разъема или кабеля. Однако в случае выхода из строя однорельсовый источник питания может направить гораздо больший ток в ваши компоненты.

Между тем, основным недостатком многорельсового блока питания является то, что он не может распределять мощность между разными шинами. Например, если вы подключаете компоненты на 25 ампер к шине +12 В с максимальным номиналом 20 ампер, несоответствие приведет к срабатыванию механизма защиты от перегрузки по току (OCP) и отключению, даже если другие шины могут быть доступны с большим количеством мощность, чтобы сэкономить.Следовательно, с многорельсовым блоком питания вы должны обращать внимание на то, какие компоненты вы подключили к какой рейке, а это небольшая неприятность, о которой вам не нужно беспокоиться при использовании однорельсового источника питания.

С другой стороны, этот недостаток становится большим преимуществом, если вы когда-либо сталкиваетесь с катастрофическим отказом. Механизмы OCP в многорельсовом источнике питания контролируют каждую направляющую и отключают весь блок, если обнаруживают перегрузку на любой из направляющих. OCP на однорельсовых агрегатах срабатывает только при гораздо более высоких значениях силы тока, что может привести к серьезному расплавлению в случае серьезной перегрузки.

Итак, какой тип источника питания лучше — однорельсовый или многорельсовый? Обычно ни то, ни другое. С точки зрения производительности оба работают одинаково хорошо; и в целом оба очень безопасны в использовании. Тем не менее, если вы создаете особенно мощную систему, многорельсовый OCP обеспечивает дополнительный уровень безопасности на случай короткого замыкания, уменьшая вероятность поджаривания дорогостоящих компонентов во время вычислительной катастрофы.

Кабельная проводка: по частям или целиком?

Корсар Corsair HX850 — это частично модульный источник питания…

Еще одно соображение — это кабельная разводка.Источники питания доступны с жесткой проводкой, с частично модульной кабельной разводкой или с полностью модульной кабельной разводкой. В модульных источниках питания вы можете добавлять или удалять кабели из блока питания по мере необходимости, чтобы избежать беспорядка в корпусе.

С технической точки зрения, источник питания с проводной кабельной разводкой является оптимальным, поскольку не требует дополнительных соединений между внутренней печатной платой устройства и разъемом, который в конечном итоге будет подключен к одному из ваших компонентов. Один конец кабеля припаян к печатной плате блока питания, а другой конец оканчивается стандартным разъемом без разрывов в линии.Каждый раз, когда вы вводите дополнительное соединение между блоком питания и вашими компонентами — как это происходит с модульными источниками питания — вы добавляете большее сопротивление и еще одну потенциальную точку отказа в линии; и любое увеличение сопротивления приводит к потере эффективности.

Корсар … Тогда как AX860i полностью модульный.

Тем не менее, дополнительное сопротивление обычно минимально и не вызывает беспокойства у большинства пользователей. Между тем, модульная разводка кабелей значительно упрощает поддержание красивого и чистого интерьера вашего кейса — просто не подключайте лишние кабели, чтобы не было беспорядка. Большинство людей предпочитают модульные блоки питания, хотя они и стоят немного дороже немодульных моделей.

Как выбрать блок питания (БП) для вашего ПК

Ах, скромный блок питания.

Пока он делает то, что должен, вы не обращаете внимания на его существование. Но как только он дает сбой и ваша система рушится — о мальчик, вы заметили.

PSU — это аббревиатура от «Power Supply Unit». Он преобразует электричество, идущее от вашей стены (питание переменного тока), в энергию, которую компоненты вашего ПК могут использовать (постоянный ток).

Когда вы собираете ПК, вы, скорее всего, будете зациклены на выборе более ярких частей вашей сборки, таких как ЦП, графический процессор или даже ОЗУ. Мы все это сделали. Хотя это не такая уж большая проблема для ПК, которые не работают на пределе своих возможностей в течение длительного времени, профессиональные рабочие станции и / или узлы рендеринга, к сожалению, не попадают в эту категорию.

Профессиональные приложения и рабочие нагрузки будут вызывать нагрузку даже на самое мощное оборудование. Следовательно, надежная и безопасная подача энергии не является обязательной.

Давайте подробно рассмотрим блок питания в этом руководстве. Это позволит вам понять, как выбрать правильный и расшифровать весь жаргон, с которым вы обязательно столкнетесь.

CG Director Рекомендации по источникам питания для рабочих станций

Если вы здесь для быстрой рекомендации, вот таблица с нашими рекомендациями по источникам питания для рабочих станций с различной мощностью:

Мощность	Рекомендации по источникам питания
550 Вт	1.Corsair CX Series 550 Вт 80 Plus Bronze 2. Технология SilverStone 550 Вт 80 Plus Bronze 3. Corsair RMX Series (2018), RM550x, 550 Вт
650 Вт	1. Corsair CX Series 650 Вт 80 Plus Bronze 2. MSI MPG Series A650GF 650 Вт 3. Seasonic FOCUS GX-650, 650W 80+ Gold
850W	1. Enermax Revolution DF ERF850EWT 80+ Gold 850W 2. MSI MPG Series A850GF 850 Вт 3. будь спокоен! Прямая мощность 11 850 Вт
1000 Вт	1.Corsair HX Series, HX1000, 1000 Вт 2. be quiet! Straight Power 11 Platinum 1000 Вт
1200 Вт	1. Corsair HX Series, HX1200, 1200 Вт 2. be quiet! Dark Power Pro 12 1200 Вт 3. Corsair HXi Series, HX1200i, 1200 Вт
1500 Вт +	1. be quiet! Dark Power Pro 12 1500 Вт 2. Corsair AXi Series, AX1600i, 1600 Вт

В моем списке рекомендаций рассматриваются только многорельсовые блоки (объясненные в статье) на отметке 850 Вт или выше.

Да, это действительно поднимает цену. Однако я считаю, что разумно инвестировать в качественную подачу электроэнергии при такой мощности и цене.

Важность блока питания (PSU)

Ваш ЦП, материнская плата, видеокарта, устройства хранения данных и т. Д. Получают питание от блока питания. Таким образом, выбор паршивой модели может не только повредить гораздо более дорогое оборудование, но и вызвать опасные аварии, такие как пожары. Вот еще один похожий инцидент.

Вполне нормально выделить более значительную часть вашего бюджета на части, которые напрямую влияют на скорость и плавность вашей работы.Но не экономьте на блоке питания настолько, что он либо небезопасен, либо потребует обновления, когда вы добавляете другое оборудование на свою рабочую станцию.

Форм-факторы блоков питания для ПК: все ли блоки питания одинакового размера?

Размеры ПК могут варьироваться от огромных до относительно крошечных. Таким образом, у вас действительно не может быть блока питания стандартного размера для обслуживания такого широкого диапазона возможностей. Форм-факторы блока питания предоставляют производителям (производителям корпусов, OEM-производителям и т. Д.) Больше свободы при разработке чего-то нового.

Представьте, что вы разрабатываете корпус ПК малого форм-фактора, зная, что блок питания займет почти половину объема корпуса. Не оставляет места ни для чего другого, не так ли?

Большинство форм-факторов блоков питания учитывают либо размер, либо требования к питанию, либо и то, и другое. Вот несколько распространенных форм-факторов блока питания, которые вы найдете на рынке:

ATX

Самый распространенный форм-фактор для настольных ПК. Если вы покупаете блок питания для обычного ПК или, в некоторых случаях, даже для компактного ПК, этот форм-фактор вам нужен.

Блок питания SFX рядом с блоком питания ATX для масштабирования (Corsair)

SFX (Маленький)

Если вы создаете компактную систему Mini-ITX, вы найдете множество случаев, требующих блока питания SFX. Современные блоки питания SFX с легкостью могут питать даже высокопроизводительные системы. Например, вот источник питания Corsair 80-Plus Platinum 750 Вт SFX — https://www.amazon.com/CORSAIR-Platinum-Certified-Modular-Supply/dp/B07M63H81H/

LFX (Low Profile)

This form factor был предназначен для компактных низкопрофильных ПК с потребляемой мощностью от 180 до 260 Вт (v1.1).

FlexATX

К сожалению, это не совсем стандарт для длины блока питания и размещения вентиляторов. Эти блоки питания использовались почти исключительно производителями оборудования, такими как Dell и HP, но иногда они также используются в корпусах стоечных серверов.

Блоки питания FlexATX различной длины ( HardForum )

TFX (Thin)

Другой тип блока питания для более компактных корпусов, но специально разработанный для «тонких» корпусов.

SFX и TFX блоки питания, бок о бок для масштабирования ( HardForum )

Хотя есть еще несколько форм-факторов, таких как WTX, сегодня они не слишком актуальны для среднего покупателя.Большинство блоков питания, необходимых для современных корпусов ПК, относятся к перечисленным выше.

ATX против ATX12V

Всегда есть некоторая путаница относительно разницы между ATX и ATX12V.

Корпорация Intel разработала форм-фактор ATX и стандарт питания еще в 1995 году для стандартизации питания компьютеров. ATX12V — это последняя итерация / версия этой спецификации ATX (самое последнее обновление — версия 2. 53, выпущенная в июне 2020 года).

Модульные и полумодульные блоки питания

Если вы покупаете блоки питания, вы обязательно встретите несколько, которые в некотором роде утверждают, что они «модульные».

Большинство блоков питания поставляются с проводами, постоянно подключенными к источнику питания. Так в чем проблема?

Что ж, во многих сборках не используются ВСЕ кабели, идущие в комплекте с блоком питания. Вам нужно всего несколько, а неиспользованные провода — это бельмо на глазу, которое бесцеремонно спрятано в темных уголках вашего чемодана.

Некоторые люди предпочитают использовать только те кабели питания, которые им нужны, и именно здесь модульные блоки питания могут помочь уменьшить беспорядок с проводами внутри ПК.

Полностью модульная vs.Сравнение полумодульных и немодульных блоков питания

Если вас интересуют модульные блоки питания и вы хотите их купить, я сначала рекомендую ознакомиться со статьей Лучшие модульные блоки питания в 2021 году. В связанной статье также более подробно рассматриваются модульные и полумодульные блоки питания.

Тихие или безвентиляторные блоки питания

Хотя удаление вентилятора из блока питания сделает его бесшумным / тихим, блоки питания без вентилятора и бесшумные — это не одно и то же.

В то время как безвентиляторный блок питания работает бесшумно из-за ОТСУТСТВИЯ вентилятора, тихий блок питания сводит к минимуму шум вентилятора в максимально возможной степени.

Большинство компаний, продающих «тихие блоки питания», будут использовать почти бесшумные вентиляторы даже при высоких нагрузках. Однако некоторые будут использовать вентилятор только тогда, когда мощность ПК начнет превышать установленный порог. Например, серия RM от Corsair предлагает режим вентилятора с нулевой скоростью вращения, который гарантирует, что его вентилятор вращается только при высоких нагрузках. Эти блоки питания могут иметь мощность от 450 Вт до 1000 Вт.

С другой стороны, безвентиляторные блоки питания не могут выдавать слишком много энергии, поскольку компоненты будут слишком горячими, чтобы работать без вентилятора, циркулирующего по ним прохладным воздухом. Seasonic предлагает несколько блоков питания без вентилятора, и максимальная мощность, которую я видел, составляет 500 Вт на их модульном блоке Prime Fanless PX-500.

Для рабочих станций отказ от вентилятора — не лучший вариант. Нагрузки слишком велики и достаточно постоянны, чтобы исключить их как разумный выбор. Однако, если ваша рабочая станция находится на вашем столе, выбор тихого блока питания поможет снизить шум системы (особенно в режиме ожидания).

Рельсы в блоке питания

Рельсы — это в основном пути / провода внутри источника питания, по которым проходит электричество.Согласно стандарту ATX12V, блоки питания по умолчанию должны иметь следующие шины —

3,3 В: они использовались ОЗУ, но их использование постепенно исчезает, поскольку теперь на материнских платах есть VRM для питания памяти, которые питаются от шины 12 В. . Эта шина также поддерживает твердотельные накопители M.2.
5 В: используется для питания устройств SATA, таких как жесткие диски, оптические приводы, карты расширения PCI, USB
5Vsb (в режиме ожидания)
-12V: Наследие на данный момент; он больше не используется.
12 В: питает ЦП, графический процессор, другие карты расширения PCIe и вентиляторы.

Каждая из этих шин питает различные части вашей системы (ну, по крайней мере, большинство из них). Однако, как вы можете видеть выше, всю тяжелую работу выполняет шина 12 В, в том числе питание процессора и графического процессора. Так что даже сейчас мы наблюдаем, как устройства отказываются от других шин и вместо этого предпочитают использовать шину 12 В.

Переход к новому стандарту (скоро?): ATX12VO

Вы заметите, что шина 12 В блока питания в значительной степени поддерживает всю вашу систему, что делает почти ненужным принудительное включение устаревших шин.Новейший стандарт блоков питания ATX12VO (только 12 В) пытается решить эту проблему, а также вносит в таблицу ряд дополнительных улучшений. Как следует из названия, блоки питания ATX12VO будут оснащены только шиной 12 В.

Кроме того, этот новый стандарт требует только 12-контактного подключения питания к материнской плате вместо текущего 24-контактного разъема питания материнской платы (подробнее см. В разделе ниже).

Вот пример нового и старого стандартов питания материнских плат:

ATX12VO 6-Pin Power ( Anandtech )

ATX12V 24-Pin Power ( MSI )

Однако, мы
мы все еще на очень ранней стадии, и массовое внедрение этого нового стандарта займет годы.
Описание всех распространенных кабелей / разъемов блока питания
Когда вы вскроете упаковку блока питания, вы увидите беспорядок кабелей, который выглядит примерно так —
Источник изображения — Corsair.com
Один конец эти кабели подключаются к вашему блоку питания. Другой входит в устройство, которое должно питать.
Практически любой разъем блока питания можно «разделить» на две части.
Рисунок 3ATX 4 + 4 Разъем питания ЦП ( 2021 заводской зазор )
Это позволяет сборщикам ПК использовать широкий спектр оборудования, не требуя отдельного стандарта для компонентов с низким или высоким энергопотреблением. В приведенном ниже разделе название разъема источника питания, например 8-контактный (6 + 6), означает, что разъем может работать как один 12-контактный штекер или как два 6-контактных штекера при разделении.
Вы должны понимать каждый разъем, который вам понадобится для подключения к материнской плате и другому оборудованию, потому что одно неверное движение может привести к поломке. Так что давайте пройдемся по ним по одному, ладно?
24-контактный разъем питания ATX: кабель питания материнской платы
24-контактный разъем ( MSI )
24-контактный кабель ATX питает практически все на материнской плате, не требующее специального питания.Это включает в себя вашу оперативную память, устройства PCIe, карты расширения, контроллеры USB и т. Д.
Помните те шины питания, которые я рассмотрел выше? Что ж, 24-контактный разъем от блока питания подает на материнскую плату все 3 напряжения, необходимые для компонентов ПК (3,3 В, 5 В и 12 В).
Если вы хотите узнать больше об этом разъеме, у Lifewire есть отличная статья, в которой подробно рассказывается.
8-контактный (4 + 4) ATX +12 В разъем питания: кабель питания ЦП
Разъем ЦП ( ModDIY )
Этот разъем обычно подключается к 4/8-контактному разъему питания ЦП ( расположен рядом с разъемом процессора материнской платы).Как следует из названия, он передает питание вашему процессору и гарантирует, что он получит все необходимое.
Конфигурация 8-контактного ATX12V также имеет те же характеристики, что и разъем EPS12V, который обычно встречается на рабочих станциях и в продуктах серверного уровня. Одно из ключевых отличий заключается в том, что многие разъемы EPS12V не разделяются на конфигурацию 4 + 4.
8-контактный (6 + 2) разъем питания PCI Express: кабель питания PCIe
Разъем питания PCIe ( ModDIY )
Хотя слот PCIe может потреблять до 75 Вт мощности непосредственно из разъема (с использованием шину 12 В материнской платы от 24-контактного разъема), некоторые устройства требуют гораздо большего, например видеокарты.
Когда вам нужно запитать устройства, которым требуется, скажем, 300 Вт мощности, вам потребуется подключить к ним питание PCIe. В некоторых случаях для одной карты может потребоваться несколько разъемов питания PCIe.
Источник — Guru3D
Для графической карты выше, например, требуется полноценное 8-контактное, а также 6-контактное соединение питания PCIe.
Разъем SATA: кабели питания SATA
Разъем питания SATA ( Walmart )
Питание SATA обычно питает механические жесткие диски (HDD) и другие устройства SATA (например, твердотельные накопители SATA).Поэтому подключите эти кабели питания к любым жестким дискам SATA и твердотельным накопителям, которые вы используете в своей сборке, и вы должны быть в порядке с точки зрения питания.
Примечание — В дополнение к кабелю питания для устройств SATA обычно также требуется кабель данных SATA, подобный приведенному здесь:
Кабели данных SATA ( Sabrent )
Один конец подключается к разъему SATA на материнской плате. в то время как другой входит в ваше устройство.
Расчет необходимой мощности блока питания
Мощность блока питания — это одна из областей, где сборщики ПК могут в равной степени расходовать перерасходы или недополучение.Однако есть быстрый способ помочь вам принять решение.
Кривая эффективности блока питания ( TechPowerUp )
Вот типичная кривая эффективности блока питания.
Как видите, блок питания мощностью 650 Вт является наиболее эффективным в диапазоне 50-80% от его максимальной мощности. Так что этот блок питания будет идеальным, если пиковое использование моей системы находится где-то в диапазоне 450-550.
Давайте продолжим и вычислим примерную пиковую потребляемую мощность, не так ли?
Предположим, вы создаете систему с Ryzen 9 5950X и Nvidia RTX 3080.Перейдите к калькулятору мощности блока питания от beQuiet! И выберите там нужные детали.
beQuiet! Калькулятор блока питания ( beQuiet! )
Когда вы нажмете кнопку «Расчет», вы должны получить следующий экран, который показывает максимальную мощность —
beQuiet! Калькулятор блока питания ( beQuiet! )
Поскольку этот калькулятор уже переоценивает максимальную нагрузку системы, нет необходимости сильно превышать то, что они рекомендуют. Просто добавьте примерно 10% к рекомендованной мощности.Итак, здесь это означает ~ 831 Вт. Для такой системы идеально подойдет блок питания мощностью 850 Вт.
Если вы выполняете рендеринг с использованием движков рендеринга GPU, таких как Redshift. Octane и т. Д., Убедитесь, что вы учитываете и будущие покупки графического процессора. Сменить блок питания, потому что вы хотите добавить еще одну видеокарту, — это боль. Если вы добавляете еще одну видеокарту в течение года или около того, я рекомендую спланировать ее прямо сейчас.
Итак, если я собираю 2 видеокарты RTX 3080, моя максимальная потребляемая мощность составляет около 1100 Вт.В данном случае я бы выбрал блок питания мощностью 1200/1300 Вт.
Эффективность блока питания: рейтинги 80+ и их значение
Блок питания преобразует входную мощность переменного тока (переменного тока) в мощность постоянного тока (постоянного тока), поскольку оборудование вашего ПК не может напрямую использовать переменный ток.
Эффективность блока питания — это, в основном, количество потерь переменного тока (не преобразованных в мощность) во время преобразования постоянного тока.
Например, эффективность 50% для блока питания мощностью 500 Вт означает, что блок потребляет в общей сложности 1000 Вт для обеспечения мощности 500 Вт.
Эти дополнительные 500 Вт тратятся на тепло. Это не только увеличивает ваш счет за электроэнергию, но и создает дополнительную нагрузку на вентилятор блока питания для охлаждения устройства.
Рейтинги эффективности 80-PLUS предлагают несколько уровней сертификации, которые присуждаются для различных уровней эффективности от 80% до 92%.
Вот таблица —
Рейтинги эффективности 80-Plus ( Wiki )
Лучшие показатели эффективности 80-Plus для рабочих станций
Несмотря на то, что сертификаты 80-Plus проходят вплоть до Titanium, даже тяжелые пользователи нуждаются в Не тратьте слишком много денег на верхний предел спектра эффективности. Обычно они стоят непомерно дорого и не стоят дополнительных денег, которые вы тратите. Эти деньги могут пойти на другую часть.
Лучшее место для покупки блока питания — это регионы 80-Plus Gold и 80-Plus Platinum. Обычно они доступны по разумной цене, и на рынке есть множество отличных вариантов.
Если вы быстро взглянете на приведенную выше диаграмму эффективности, блок питания с рейтингом Gold обеспечивает КПД 87% при 100% нагрузке, а блок питания с платиновым индексом увеличивает его до 89%. Однако обновление до Titanium добавляет только 1% к платиновому блоку питания и предлагает на 3% больше, чем Gold.
Если вы тратите слишком много денег на титановый блок питания, оно того не стоит. Но, конечно, само собой разумеется, что если вы получаете отличную цену на высококачественный блок питания с титановым покрытием, дерзайте!
Аналогичным образом, блок питания с серебряным рейтингом обычно не является хорошей сделкой, потому что он не намного дешевле, чем приличный блок питания Gold.
Bronze по-прежнему является отличным выбором, если вы делаете покупки в бюджетном диапазоне и ваша мощность составляет 650 Вт или ниже.
Расшифровка этикетки блока питания
Этикетка на блоке питания может многое рассказать о блоке питания.Давайте возьмем пару примеров —
Cooler Power (lol) 850W PSU Label ( DeskDecode )
Cooler Master 850W PSU Label ( Anandtech )
850W Итак, мощность запасы. Заметили разницу?
Посмотрите внимательно на общую мощность на шине 12 В. В то время как один блок питания мощностью 850 Вт предлагает максимум 732 Вт на шинах 12 В, другой — 768 Вт!
Как я уже упоминал выше, шина 12 В должна делать тяжелую работу для вашей системы, когда дело доходит до потребляемой мощности. Следовательно, у вас должно быть не менее 80-90% общей мощности, направляемой на шины 12 В, как показывает практическое правило.
Кроме того, когда вы видите ярлыки блоков питания с несколькими выходами постоянного тока 12 В, это указывает на количество шин 12 В в блоке питания. Ниже я расскажу о многорельсовых блоках питания и о том, как они делают ваш компьютер более безопасным.
Безопасность блока питания
Блок питания не похож на другие компоненты вашего ПК. Если вы не справитесь с этим должным образом, вы можете в конечном итоге травмировать себя и / или оборудование вашего компьютера.
Безопасность имеет два аспекта: функции безопасности, реализованные производителями, и то, что вы должны помнить, чтобы оставаться в безопасности.
Сначала рассмотрим последнее.
Стоит ли открывать блок питания?
Прежде чем вы даже рассмотрите это, вы должны знать, что блок питания содержит большие конденсаторы (, называемые X-конденсаторами ), которые будут удерживать свой заряд долгое время после отключения от сети. Справиться с этим, не зная, что вы делаете, может быть фатальным, если вам не повезет.
Тем не менее, теоретически , большинство современных источников питания не должны хранить достаточно заряда, чтобы убить вас достаточно долго, благодаря функциям безопасности.
Одной из таких функций безопасности, которые можно найти в большинстве современных источников питания, является резистор утечки. Он быстро начинает разряжать конденсатор X блока питания, как только вы его отсоединяете. В большинстве случаев эти конденсаторы должны разрядиться при отключении от сети более чем на 30 минут.
Повторяю — НЕ открывайте блок питания, если вы не совсем уверены в том, что делаете.
Маркировка конденсатора X и спускных резисторов в блоке питания Corsair ( Overclock.net )
На большинство блоков питания предоставляется длительная гарантия, поэтому вам следует просто отправлять обратно любые проблемные блоки или заменять их, когда они умирают на вас вне гарантийного срока.
Функции безопасности блоков питания — OVP, OCP и все такое Jazz
При покупке блоков питания вы столкнетесь с такими функциями, как «OVP» и «OCP», которые используются производителями. Очень важно понимать, что это такое и что они делают, чтобы помочь вам сориентироваться в покупке блока питания в следующий раз. Вот список защит, которые встроены в большинство современных блоков питания:
OCP (Over Current Protection) — предотвращает превышение тока в блоке питания. Он предназначен для отключения электроэнергии при обнаружении тока на 130–150% больше, чем указано в спецификации. Более полезно в многорельсовых установках.
OVP / UVP (защита от пониженного / повышенного напряжения) — выключает устройство, когда напряжение превышает определенный уровень. Обычно колеблется от 110% до 130% в большинстве источников питания.
OPP (Защита от перегрузки по мощности) — Защищает от повреждений, если мощность, потребляемая источником питания, превышает его максимальную номинальную мощность.
SCP (Защита от короткого замыкания) — Отключает источник питания при коротком замыкании выходных шин — предотвращение пожаров и повреждений. Однако полное сопротивление, необходимое для обнаружения короткого замыкания, должно превышать определенный порог. Короче говоря, он не может обнаружить каждое короткое замыкание.
OTP (Защита от перегрева) — Отключает блок питания, если его рабочая температура превышает установленный порог. Температуры, превышающие указанные в спецификации, могут указывать на перегрузку или отказ вентилятора охлаждения, а OTP помогает уменьшить ущерб.
BOP (Защита от перегорания) — Предотвращает повреждения, вызванные внезапными падениями входного напряжения на 10% и более. Внезапное падение напряжения может быть проблемой, потому что источники питания будут пытаться обеспечивать номинальный ток столько, сколько они могут.
Примечание — Тот факт, что блок питания имеет эти функции, не делает его подходящим источником питания, но один без эти функции безопасности будут меня беспокоить (в зависимости от цены и мощности).
Multi-Rail vs.Блоки питания с одной шиной
Если вы когда-либо заходили на форум по аппаратному обеспечению ПК, вы найдете пользователей, громогласно поддерживающих либо блоки питания с несколькими шинами, либо блоки с одной шиной. Для использования на рабочих станциях я рекомендую блоки с несколькими рельсами при покупках мощностью выше 650 Вт.
Как вы уже знаете, шина 12 В в блоке питания передает большую часть энергии, необходимой вашему компьютеру. Поэтому, когда производители или пользователи говорят о «многорельсовых» блоках питания, они говорят о разделении этой шины 12 В на несколько шин / проводов.
Если вам интересно, зачем это нужно, я постараюсь максимально упростить его.
Во-первых, вы должны знать, как связаны мощность, напряжение и ток.
Мощность (Вт) = В (напряжение) x I (ток)
Предположим, вы используете блок питания, который, например, может передавать 850 Вт по шине 12 В. Это максимум 70 ~ А (850 Вт / 12 В).
Вот пример —
Source — Aph Networks
Если короткое замыкание вашей видеокарты и защита от короткого замыкания (SCP) не улавливают его, ток, подаваемый на вашу видеокарту, будет продолжать расти.
Разве не сработает ваша OCP (защита от перегрузки по току)? Что ж, на одной шине источник питания ДОЛЖЕН обеспечивать максимальный ток, на который он рассчитан. На приведенном выше блоке питания вы можете видеть, что этот блок питания может передавать до 70 ампер тока по линии 12 В, прежде чем он сможет запустить ваш OCP.
Однако закороченное устройство, которое пытается потреблять 70+ ампер мощности, достаточно, чтобы расплавить разъем, а в некоторых случаях и поджечь его.
Расплавленный разъем питания PCIe ( EVGA Forums )
Для справки, даже самой мощной видеокарте, которую вы можете купить сейчас (RTX 3090), требуется максимум 425 Вт мощности, что составляет 35 ампер тока ( 425 Вт / 12 В).Но это питание подается с помощью 2 или 3 силовых кабелей PCIe, таких как MSI RTX 3090 Gaming X Trio ниже —
Источник изображения — Guru3D
А теперь представьте, что по одному проводу посылается удвоенный ток. Катастрофа.
Несколько направляющих позволяют установить более низкий потолок OCP, что позволяет блоку питания отключиться в случае, если потребляемый ток достигает определенного, гораздо более низкого порога. Это гарантирует, что по одному разъему не может быть подано слишком много энергии, даже в худшем случае.
Для сборок рабочих станций, требующих более 550 Вт, я рекомендую многорельсовый блок питания.
Если вы хотите узнать больше об этой теме, я настоятельно рекомендую послушать, как ее объясняет JonnyGuru от Corsair. Он является золотым стандартом в отношении информации об источниках питания.
Часто задаваемые вопросы (FAQ)
Что такое кабели питания для гирляндного подключения или «косички»?
Распаковывая блок питания, вы часто видите кабели с двумя «головками» или разъемами. Вы увидите силовые кабели PCIe, которые выглядят так, как показано на изображении ниже —
Кабель питания PCIe для последовательного подключения / соединители с косичками PCIe ( Tom’s Hardware Forum )
Производители включают эти кабели, чтобы позволить сборщикам ПК использовать один провод от блока питания к видеокарте, даже если для карты требуется два входа питания (скажем, 8 + 6-контактное соединение) или вы используете два графических процессора, для каждого из которых требуется один разъем питания PCIe.
Следует ли питать видеокарту с помощью шлейфового кабеля или следует использовать отдельные кабели?
Вот моя рекомендация — если у вас есть опция и вы используете видеокарты класса 70 (Nvidia RTX 3070, Radeon 6700 XT и т. Д.) И выше, всегда используйте отдельные кабели.
Есть многочисленные сообщения о том, что пользователи сталкиваются с нестабильностью системы при использовании пигтейлов. Однако проблема решается сама собой, когда используются 2 отдельных кабеля.
Использование гибкого кабеля требует, чтобы вся мощность, которую вы потребляете, проходила по одному проводу.Больше мощности означает больше тепла и в некоторых случаях приводит к нестабильности. Многие блоки питания среднего и ниже среднего уровня просто не рассчитаны на такое питание по одному кабелю.
Теперь это не проблема с картами нижнего и среднего уровня и качественными источниками питания. Блоки питания высшего уровня будут иметь отличные калибры медных проводов, которые позволят пигтейлу потреблять значительную мощность без проблем с нагревом.
Как проверить мощность блока питания?
Используйте beQuiet! Калькулятор блока питания или калькулятор блока питания Cooler Master для оценки мощности, необходимой для работы ваших компонентов.Если вы хотите узнать мощность вашего текущего блока питания, вам придется открыть компьютер и проверить этикетку на нем.
Сколько дополнительной мощности мне следует покупать?
Как я рекомендовал в разделе «Мощность блока питания» в этой статье, добавьте 10% к нагрузке, которую калькулятор бросает на вас, и бегите с ним. Конечно, окончательная мощность, которую вы покупаете, также зависит от того, насколько далеко вам нужно обновление. Если вы собираете компьютер, который должен прослужить вам как минимум 4-5 лет, то все вышеперечисленное подойдет.
Однако, если вы хотите добавить несколько графических процессоров в линию и предпочитаете избегать хлопот с отключением блока питания, купите достаточно, чтобы покрыть столько, сколько вам нужно прямо сейчас.
Безопасно ли открывать БП?
Нет. Открывать блок питания небезопасно, если вы не знаете, что делаете. Если у вас возникли проблемы с вашим блоком питания, пожалуйста, RMA его, так как большинство качественных блоков, используемых на рабочих станциях, имеют надежные гарантии.
Кто делает лучшие блоки питания?
Ну, ответа нет. На момент написания только одна компания производит только качественные блоки питания для всего своего стека продуктов — MSI (потому что она предлагает всего 3 блока питания). Однако, поскольку они неизбежно начинают конкурировать в большем количестве бюджетных сегментов, качество неизбежно страдает, поскольку они добавляют больше продуктов.
Покупка определенного бренда — ужасный способ купить блок питания. Тенденции в отрасли могут меняться мгновенно, и несколько производителей создают качественные устройства любой мощности. Поэтому убедитесь, что вы проверяете все доступные варианты, а не покупаете товары определенного бренда.
Используйте Tier List PSU культистов, чтобы отсеять плохие варианты.
Вентилятор блока питания должен быть направлен вверх или вниз?
В идеале, везде, где есть доступ к прохладному воздуху. Посмотри на свой случай. Есть ли у него вентиляционное отверстие внизу или он цельнометаллический?
Если в вашем корпусе есть вентиляционное отверстие внизу и его нет вверху, поместите блок питания вентилятором вниз.
Однако, если в вашем корпусе есть вентиляционное отверстие в верхней части кожуха, направьте вентилятор блока питания вверх к нему.
Если вы используете несколько видеокарт и ваши карты доходят до кожуха блока питания, не используйте верхнее вентиляционное отверстие. Вместо этого направьте вентилятор блока питания вниз, если это позволяет ваш корпус.
Никогда не направляйте вентилятор блока питания на твердый металл. Он всегда должен быть обращен к вентиляции.
Примечание. Если вентилятор блока питания всасывает воздух из нижнего вентиляционного отверстия, не ставьте корпус на ковровое покрытие, так как он засоряет воздухозаборник. Придайте ему немного высоты и ровную поверхность, чтобы обеспечить равномерный поток воздуха.
К вам
Какой блок питания вы собираетесь купить? Дайте нам знать в комментариях или задайте вопросы на нашем экспертном форуме.
Выбор блока питания компьютера
Используйте следующие рекомендации, чтобы выбрать источник питания, подходящий для вашей системы:
Прежде всего, убедитесь, что блок питания, который вы покупаете, подходит для вашего корпуса.
Существуют буквально десятки производителей блоков питания, многие из которых производятся на одних и тех же китайских заводах и просто имеют разные этикетки.Большинство из них имеют посредственное качество или даже хуже, но некоторые хорошие источники питания известных брендов производятся в Китае. В течение многих лет мы использовали и рекомендовали устройства исключительно двух компаний: Antec (http://www.antec.com) и PC Power & Cooling (http://www.pcpowerandcooling. com). Оба производят широкий спектр моделей разной мощности. Один из них, вероятно, подходит для ваших нужд.
Когда дело доходит до источников питания, слишком большая мощность намного лучше, чем слишком маленькая. Использование блока питания 450 Вт в системе, потребляющей всего 250 Вт, не причинит вреда; при равной эффективности блок 450 Вт потребляет такое же количество энергии, что и блок 250 Вт.Использование источника питания большей мощности, чем необходимо, стоит немного дороже, но имеет ряд преимуществ. Блок питания большего размера обычно охлаждается, поскольку его вентиляторы предназначены для охлаждения блока, когда он работает на полную мощность. Более крупный блок обычно обеспечивает более жесткое регулирование напряжения, потому что он не подвергается нагрузкам. А когда пришло время добавить более быстрый процессор или видеокарту, у более мощного блока питания будет достаточно избыточной мощности, чтобы справиться с дополнительной нагрузкой.
Можно добавить максимальный ток, потребляемый для всех компонентов системы, и рассчитать источник питания на этой основе. Проблема с этим методом заключается в том, что практически невозможно определить эти значения для всех компонентов, особенно для материнских плат и карт расширения. Если вы хотите упростить задачу, выберите размер блока питания в соответствии со следующими конфигурациями:
Для системы с медленным процессором, оперативной памятью от 256 МБ до 512 МБ, встроенным видео, одним жестким диском, одним оптическим приводом и нулевой или одной платой расширения установите блок питания мощностью 300 Вт или больше.
Для системы с процессором среднего уровня, оперативной памятью от 512 МБ до 1 ГБ, видеоадаптером среднего уровня, одним или двумя жесткими дисками, одним или двумя оптическими приводами и одной или двумя картами расширения установите блок питания мощностью 400 Вт или больше.
Для системы с быстрым процессором, более 1 ГБ ОЗУ, одним или двумя быстрыми видеоадаптерами, двумя или тремя жесткими дисками, одним или двумя оптическими приводами и двумя или более картами расширения установите блок питания мощностью 500 Вт или больше.
Не покупайте блоки питания, особенно блоки большой мощности, с КПД менее 70% при умеренных и высоких нагрузках. (Источники питания обычно менее эффективны при очень малых нагрузках.)
Источники питания с пониженным уровнем шума, которые продаются со значительной наценкой по сравнению со стандартными источниками питания.Это уже не так. Обычные «тихие» блоки питания, такие как Antec TruePower 2.0 и серии PC Power & Cooling Silencer, продаются за небольшую плату или не дороже, чем стандартные блоки питания такого же качества, которые производят значительно больше шума. Даже если ваша цель не состоит в том, чтобы производить тихий ПК, нет смысла выбирать шумное устройство, когда более тихие устройства так легко доступны.
Прежде чем делать что-либо еще, убедитесь, что новый блок питания настроен на правильное входное напряжение. Некоторые блоки питания определяют входное напряжение и настраиваются автоматически, но некоторые необходимо настраивать вручную.Если ваш источник питания относится к последнему типу, проверьте положение ползункового переключателя, чтобы убедиться, что он установлен на правильное входное напряжение, как показано на Рисунок 16-11 .
Рисунок 16-11: Убедитесь, что источник питания настроен на правильное входное напряжение
ИЗБЕГАЙТЕ ФЕЙЕРВЕРКА
Если вы подключите блок питания на 230 В к розетке 115 В, вреда не будет. Система получает половину необходимого напряжения и не загружается. Но если вы подключите блок питания на 115 В к розетке на 230 В, система получит вдвое большее напряжение, для которого она предназначена, и мгновенно разрушится в облаках дыма и ливнях искр.
Стандартные блоки питания крепятся четырьмя винтами. Чтобы отключить блок питания, отсоедините шнур питания переменного тока, кабель (и) питания материнской платы и все кабели питания устройства. Удерживая блок питания одной рукой, открутите четыре крепящих его винта, а затем поднимите его прямо. В некоторых источниках питания используется фиксирующий язычок и расположение разъемов, поэтому вам, возможно, придется сдвинуть блок питания на небольшое расстояние, чтобы освободить язычок, прежде чем вынимать его. Чтобы установить блок питания, выполните этот процесс в обратном порядке.Вставьте блок питания на место, как показано на Рисунок 16-12 , убедившись, что фиксирующий язычок, если он есть, совмещается с пазом.
Рисунок 16-12: Вставьте блок питания на место
После установки источника питания выровняйте отверстия для винтов и вставьте винты, как показано на Рисунок 16-13 . При необходимости поддерживайте блок питания одной рукой, а другой вставляете винты. Во многих хороших корпусах есть лоток, поддерживающий блок питания, в то время как в других случаях блок питания просто остается висеть в воздухе, закрепленный только винтами.В последнем случае вы можете попросить кого-нибудь добровольно дать вторую пару рук держать блок питания, пока вы вставляете винты, особенно если вы работаете в неудобном положении. Мы видели по крайней мере одну материнскую плату, разрушенную упавшим источником питания, который вырвал процессор, радиатор / вентилятор и гнездо прямо из материнской платы на своем пути.
Рисунок 16-13: Закрепите блок питания четырьмя прилагаемыми винтами
Следующим этапом сборки системы является подключение кабелей питания от блока питания к материнской плате.20-контактный или 24-контактный разъем основного питания обычно расположен рядом с правым передним краем материнской платы. Найдите соответствующий кабель, идущий от блока питания. Главный разъем питания имеет ключ, поэтому убедитесь, что кабель правильно выровнен, прежде чем пытаться вставить его.
После того, как все будет выровнено, нажмите с усилием, пока разъем не встанет на место, как показано на Рисунок 16-14 . Для установки разъема может потребоваться значительное давление, и вы должны почувствовать, что он встал на место.Фиксирующий язычок сбоку разъема должен защелкнуться над соответствующим выступом на разъеме. Убедитесь, что разъем полностью вставлен. Частично установленный главный разъем питания может вызвать незначительные проблемы, которые очень сложно устранить.
Для всех последних систем Intel и многих систем AMD требуется разъем питания ATX12V + 12V. На большинстве материнских плат разъем питания +12 В находится рядом с разъемом процессора. Правильно расположите разъем кабеля относительно разъема материнской платы и надавите на разъем кабеля до фиксации пластикового язычка, как показано на Рисунок 16-15 .
Рисунок 16-14: Подключение главного разъема питания ATX
Рисунок 16-15: Подключение разъема питания ATX12V
После подключения разъемов питания материнской платы подключите кабели питания для следующих элементов:
Любые имеющиеся дополнительные разъемы питания, такие как дополнительный разъем Molex на материнской плате, разъем питания графического адаптера PCI Express, вентилятор или дополнительный разъем питания на видеокарте AGP и т. Д.
Все жесткие диски, оптические приводы, лента дисководы, дисководы гибких дисков и т. д.
Любые дополнительные вентиляторы, которые подключаются к источнику питания, а не к материнской плате
После того, как вы убедились, что все установлено и подключено правильно, оденьте кабели, повторно подключите основной кабель питания, и подайте питание на систему.
Подозревают проблему с источником питания, если вы испытываете какие-либо из следующих симптомов, особенно в сочетании:
Ошибки памяти. Такие ошибки могут быть вызваны неисправной или плохо установленной памятью или перегревом, но вероятной причиной является недостаточная или плохо регулируемая мощность из-за сбоя или недостаточного источника питания. Если утилита тестирования памяти, такая как Memtest86, сообщает об ошибках по согласованному адресу или диапазону адресов, проблема, вероятно, связана с самой памятью. Если ошибки памяти возникают по случайным невоспроизводимым адресам, проблема, скорее всего, связана с источником питания.
Спорадические или регулярные сбои при загрузке. Очевидно, что такие ошибки могут быть вызваны проблемами с жестким диском, кабелем или контроллером диска, но неадекватное или плохо регулируемое питание также является частой причиной этой проблемы.
Самопроизвольные перезагрузки или зависания системы во время рутинных операций, особенно во время установки ОС, которые не связаны с запуском конкретной программы. Многие другие факторы могут вызвать эту проблему, но одна из частых причин — недостаточное или плохо регулируемое питание памяти и / или процессора.
Зависание после установки нового процессора, памяти, накопителя или карты расширения. Помимо проблем с драйверами, эта проблема обычно возникает, когда новые компоненты перегружают предельный источник питания. Эта проблема особенно вероятна, если вы внесете в систему серьезные изменения, например, замените медленный процессор быстрым, сильноточным процессором или добавите сильноточную видеокарту. Источники питания, поставляемые с коммерческими системами, особенно недорогими, часто имеют очень небольшой резерв.
Углубленный поиск и устранение неисправностей источника питания нецелесообразен, если у вас нет хорошо оборудованного испытательного стенда. Однако есть несколько вещей, которые вы можете сделать, чтобы изолировать проблему от источника питания:
Большинство производителей материнских плат предоставляют утилиту мониторинга для отслеживания температуры системы, скорости вращения вентилятора и напряжения источника питания. (Intel, например, предоставляет Intel Active Monitor, показанный на рис. 16-16 .) Установите и включите эту утилиту и используйте ее, чтобы следить за напряжением.Большинство утилит мониторинга позволяют устанавливать пороговые значения. Если напряжение падает ниже или поднимается выше допустимого диапазона, утилита мониторинга генерирует предупреждение. Некоторые утилиты мониторинга позволяют регистрировать данные, которые могут быть очень полезны при устранении неполадок с питанием.
Рисунок 16-16: Используйте утилиту мониторинга материнской платы для наблюдения за напряжениями
Если у вас есть запасной заведомо исправный блок питания или вторая система с совместимым блоком питания, попробуйте временно установить заведомо исправный блок.Если проблемы исчезнут, вероятно, исходный блок питания неисправен или неисправен.
Совет от Брайана Билбри
Дома я держу на полке новый блок питания ATX12V Antec. Этот блок питания эквивалентен самому мощному в настоящее время в моей коллекции компьютеров, поэтому его можно использовать для замены любого из них. Источники питания имеют движущиеся части для охлаждения системы, а также в первую очередь подвержены любым проблемам с входным питанием, поэтому они являются единственным компонентом, который с наибольшей вероятностью выйдет из строя.Это неизменно происходит в воскресенье вечером в 21:03, а презентация должна состояться в понедельник утром. Запасные части под рукой хорошие.
Блоки питания и защита компьютеров
Как правильно выбрать блок питания для вашего ПК
Сборка ПК увлекательна, равно как и выбор компонентов, которые вы собираетесь установить. Но все начинается с блока питания. Если у вас недостаточно мощности, протекающей через систему, вы можете забыть об этом модном процессоре или видеокарте-монстре.
Наше полное руководство по сборке ПК может помочь вам в выборе и установке компонентов, но как только вы узнаете, что вы хотите от своей системы, важно убедиться, что у вас есть блок питания, достаточный для того, чтобы все работало.
Не выбирайте самый большой
Огромные блоки питания для большинства сборок ПК не нужны. Конечно, вы можете сказать, что у вас есть блок питания (PSU) на 1200 Вт в вашей системе, но если вы не используете несколько графических процессоров, сумасшедшие высокопроизводительные процессоры или не выполняете большой разгон, это просто излишество.
VPN-предложения: пожизненная лицензия за 16 долларов, ежемесячные планы за 1 доллар и более
Ваша система не будет работать на максимуме все время. Если он простаивает, скажем, при 80 Вт, он будет простаивать при 80 Вт, независимо от того, есть ли у вас блок питания на 600 Вт или блок питания на 1200 Вт, если они так же эффективны, как друг друга. Более высокие значения обеспечивают больший запас для более стрессовых сценариев.
Сколько вам на самом деле нужно?
В Интернете есть инструменты, которые помогут быстро определить, какой блок питания выбрать.Некоторые из них довольно простые, другие — менее простые. При выборе источника питания я использовал измеритель мощности EVGA, хотя как производитель компания также использует его, чтобы рекомендовать продукты из своего ассортимента. Но это своеобразный трюк. Он задает вам несколько основных вопросов о том, сколько у вас дисков, какой тип, какой у вас процессор, ваш графический процессор и разгоняете ли вы его.
Хорошая альтернатива — vbutils. Это более подробно описывает компоненты, которые вы используете, и порекомендует базовое значение и процентное значение выше.Оставить себе небольшой запас для будущего расширения — это разумно. Предоставить себе запас мощности в 600 Вт — это все еще излишне.
Проверка разъемов
Помимо фактической номинальной мощности, вам также необходимо убедиться, что выбранный вами блок питания может иметь правильные разъемы для подключения всех ваших компонентов. Как правило, мы рекомендуем модульный источник питания, потому что вам нужно подключать только те кабели, которые вам понадобятся. С ним легче работать, и с ним проще работать внутри вашего ПК.
Пара ключевых областей, которые необходимо проверить, — это подключения SATA и подключения графического процессора.Если у вас недостаточно разъемов питания SATA для того количества дисков, которое у вас есть сейчас или может быть в будущем, вы уже находите неисправность. Есть способы обойти это, например, переходники Molex на SATA, но они менее идеальны.
То же самое можно сказать и о GPU. Пока вы можете использовать только один шестиконтактный или восьмиконтактный разъем, что насчет обновления? Опять же, посмотрите, для чего вам в настоящее время требуется питание, и попробуйте оставить небольшой запас.
Качество и размер
Существует рейтинговая система для блоков питания, известная как 80 Plus.Это показатель того, насколько хорошо устройство поддерживает 80-процентный КПД в своем диапазоне нагрузок, и измеряется в пять этапов.
Как показывает практика, более высокие рейтинги 80 Plus являются более эффективными источниками питания и в целом лучшим качеством. Они также будут дороже. Лучший баланс, который вам нужно сделать, — это получить лучший рейтинг 80 Plus, который вы можете себе позволить в своей сборке.
Также необходимо учитывать фактический физический размер блока питания, который вы устанавливаете на свой компьютер. В огромном корпусе в стиле башни это может не иметь значения, но даже в этом случае убедитесь, что вы не блокируете отсеки для дисков, приобретая гигантский блок питания, который может вам не понадобиться.Есть много отличных вариантов, но они очень маленькие.
Это охватывает основы, но если у вас есть собственные советы, которыми вы можете поделиться, оставьте их в комментариях.
Подробнее: Лучшие блоки питания для вашего ПК
Безопасная Windows
Нет поддержки TPM? Попробуйте один из этих модулей материнской платы.
Если ваш компьютер каким-то образом не имеет поддержки доверенного платформенного модуля (TPM) через микропрограмму и ваш UEFI BIOS, мы рекомендуем проверить руководство вашей материнской платы на предмет заголовка TPM.Если у вас есть один подарок, вы можете попробовать проверить, будет ли один из них совместим, чтобы подготовить вас к Windows 11.
Выбор источника питания

ATXPowerSupplies.Com пишет эту статью о «выборе правильного источника питания для вашего компьютера», чтобы помочь вам в процессе принятия решений. Независимо от того, покупаете ли вы блок питания для своего нового компьютера или просто заменяете старый, мы надеемся, что это поможет в процессе выбора.Если вы заменяете обычный блок питания для Compaq, Dell, Gateway, HP и т. Д., Вы можете сначала попробовать наш механизм перекрестных ссылок блоков питания.
Что означает «ATX»? ATX расшифровывается как Advanced Technology eXtended. Таким образом, он определяет набор стандартов в измерениях и формах, которые помогают взаимозаменять такие вещи, как блоки питания компьютеров.
Первый вопрос, который стоит задать себе: «Имеет ли мой блок питания форм-фактор ATX?».Если у вас есть эта информация, процесс выбора будет намного проще. Информация иногда проставляется где-нибудь на блоке питания или может содержаться в руководстве для вашего существующего компьютера. Если вы ищете блок питания ATX, убедитесь, что блок питания имеет форм-фактор ATX, а не Micro ATX или какой-либо другой.
Возможно, самый распространенный метод выбора источника питания — это сравнение физических размеров. Убедитесь, что корпус вашего компьютера соответствует высоте, ширине и глубине блока питания.Если вы заменяете существующий блок питания, измерьте его перед тем, как выбросить. Взгляните на рисунок выше, чтобы лучше понять высоту, ширину и глубину. Если ваш блок питания значительно меньше типичных размеров наших блоков питания ATX, возможно, у вас есть блоки питания Micro ATX. Если вы чувствуете, что у вас может быть блок питания Micro ATX, вы можете сравнить его размеры с нашим блоком питания Micro ATX мощностью 200 Вт или нашим блоком питания Micro ATX мощностью 230 Вт.
После того, как вы выбрали блок питания на основе физических размеров, вам нужно взглянуть, какие разъемы вам нужны для вашего блока питания. Разные блоки питания имеют разные разъемы, поэтому лучше выбрать тот, который соответствует всем вашим потребностям. Ничего страшного, если вы купите блок питания и не используете некоторые разъемы. Вы можете просто оставить их висящими неподключенными. Ниже приведены изображения некоторых распространенных разъемов, используемых в блоках питания atx:
Вам нужно знать, сколько энергии вам понадобится.Можно купить блок питания большего размера, чем необходимо, потому что он будет соответствовать вашим требованиям к питанию. Источники питания обычно обеспечивают только требуемую мощность. С другой стороны, покупка блока питания, который слишком мал для ваших требований, будет раздражать. Часто люди будут жаловаться на перезагрузку компьютера без всякой причины. В девяти случаях из десяти причиной этого является малоразмерный блок питания. Многие компании, продающие компьютеры, устанавливают блоки питания меньшего размера, чтобы сэкономить деньги и увеличить прибыль.Предостережение для покупателя!
Ниже приведен образец таблицы технических характеристик, которая должна быть напечатана на наклейке на блоке питания. Перед покупкой блока питания убедитесь, что характеристики мощности равны или превышают ваши потребности. Так вы избежите неприятностей в будущем.
Наконец, мы предоставляем вам таблицу рекомендуемой мощности блока питания в зависимости от размера компьютерной системы. Обратите внимание, что эта таблица отражает только наше мнение:
Размер процессора
Количество жестких дисков
Кол-во компакт-дисков
Рекомендуемая мощность
<1.0 ГГц
1
2
1,0 — 1,5 ГГц
2
2
1,5 — 2,0 ГГц
1
2
> 2.0 ГГц
2
2
> 2,0 ГГц
> 2
> 2
Если вы действительно хотите улучшить свои знания об источниках питания, ознакомьтесь с главой 19 книги «ОБНОВЛЕНИЕ И РЕМОНТ ПК » Скотта Мюллера.
Обязательно ознакомьтесь с нашими статьями о выборе подходящего корпуса для компьютера и о том, как установить передний USB-адаптер.
Закладка Выбор блока питания — добавьте эту статью в закладки, чтобы ее было легко найти в следующий раз, когда у вас возникнут вопросы о блоках питания для компьютеров.
Мы надеемся, что эта статья показалась вам информативной и интересной. Если вам нужна дополнительная информация по выбору источника питания, напишите нам.
Отказ от ответственности: Эта статья носит информационный характер и отражает только мнение автора. При выборе блока питания для компьютера исключительная ответственность ложится на покупателя.
Как выбрать блок питания для игрового ПК
Хотя покупка блока питания для компьютера очень часто игнорируется, важность этого компонента невозможно переоценить. По правде говоря, блоки питания ПК не менее важны, чем ЦП, видеокарта или жесткий диск.
Если выбор источника питания не подходит, вы можете получить низкое энергопотребление, которого недостаточно для работы всего аппаратного и программного обеспечения ПК. Точно так же вы можете получить большую мощность, которая потенциально может сжечь компоненты компьютера.
Когда дело доходит до выбора источника питания, следует уделять много внимания качеству. Вы же не хотите, чтобы у вашего ПК оставалось слишком мало или слишком много энергии. Чтобы избежать сбоев, связанных с блоком питания, необходим тщательный анализ мощности аппаратного и программного обеспечения компьютера.
Сказав это, давайте рассмотрим некоторые аспекты, которые следует учитывать при выборе блока питания. Чтобы получить некоторый контекст, давайте начнем с быстрого определения источника питания.
Что такое блок питания?
Блок питания, также называемый блоком питания (PSU), представляет собой аппаратный компонент компьютера, используемый для преобразования переменного тока (AC) в постоянный ток (DC). Это означает, что от сети на входе 210 В, 240 или 250 В переменного тока блок питания преобразует его в 5 В, -5 В, + 12 В, -12 В, +3.3 В или -3,3 В постоянного тока, который затем используется для питания аппаратных компонентов ПК.
Как купить блок питания зависит от множества факторов. Ниже приведены некоторые вещи, на которые следует обратить внимание при покупке блока питания.
1. Размеры блоков питания
Есть два основных типа; ATX и SFX. Блоки питания
ATX имеют следующие характеристики:
Размер: Стандартный
Размеры: 150 x 140 x 86 мм
Совет! Блок питания General ATX можно использовать как на материнских платах ATX, так и MTX.Это связано с тем, что зарезервированного места на обоих типах шасси достаточно для этого блока питания.
Блок питания SFX имеет следующие характеристики:
Размер: Стандартный
Размеры: 125 x 100 x 63,5 мм
Совет! Блок питания SFX обычно предназначен для материнской платы ITX. Причина этого в том, что корпус SFX сравнительно меньше, чем у блока питания ATX. Кроме того, его выходная мощность ниже.
2. Модуль источника питания
Модуль источника питания в целом подразделяется на два основных класса:
i). В зависимости от того, съемные ли провода.
ii). В соответствии с поддержкой для будущего обновления
Классификация в зависимости от того, являются ли провода съемными
В этой категории блоки питания подразделяются на три основных модуля. К ним относятся:
Полный модуль: Этот модуль позволяет разбирать и заменять провода в соответствии с предпочтениями пользователя.
Полумодуль: В этом модуле питания некоторые части кабеля могут быть сняты. Однако обратите внимание, что материнская плата и линии питания процессора не могут быть удалены.
Немодульный: Этот модуль источника питания имеет все кабели, подключенные к его компонентам, и не может быть удален вообще. Более того, в нем нет места для каких-либо дополнительных заглушек.
Классификация в соответствии с поддержкой будущих обновлений
Здесь мы рассматриваем вероятность будущих обновлений оборудования для блока питания.Это означает, что вам нужно искать блок питания со сменными компонентами. Это упрощает замену компонентов или обновление блока питания в случае повреждения.
3. Количество подключений питания
Количество подключений питания также является очень важным аспектом, который необходимо учитывать при покупке идеального блока питания. Как правило, количество блоков питания материнской платы составляет 24 контакта (20 + 4), а у процессора и графического процессора — 8 контактов (4 + 4) и 8 контактов (4 + 6) соответственно.
Также стоит отметить, что вам нужно будет посмотреть количество интерфейсов D-типа и SATA, если вы планируете в какой-то момент увеличить количество видеокарт или жестких дисков SATA. Таким образом, вы сможете зарезервировать некоторые порты питания.
4. 80 PLUS
80 PLUS в основном показывает, насколько эффективен источник питания при преобразовании переменного тока в постоянный. Это важно отметить, потому что в процессе преобразования всегда теряется некоторая мощность.Имея это в виду, в 80 PLUS есть таблица, показывающая эффективность с точки зрения уровней сертификации. Он организован таким образом, что значения, расположенные справа, указывают на более эффективные коэффициенты конверсии. Обратное также верно.
80 PLUS состоит из блоков питания, которые были протестированы независимо и рассчитаны с точки зрения выходной мощности, эффективности и допустимой нагрузки. По этим ставкам он разделен на четыре уровня. Эти уровни включают 80 PLUS, 80 PLUS Bronze, 80 PLUS Silver и 80 PLUS Gold.
Еще нужно помнить, что 80 PLUS не отражает качество источника питания. С точки зрения экономичности, бронзовая медаль 80 PLUS обычно предпочтительнее из-за ее доступности и качества.
5. Расчет энергопотребления
Энергопотребление компьютера — это сумма энергии, необходимой его аппаратным компонентам для эффективной работы. Чаще всего потребляемая мощность составляет 450 Вт, 500 Вт, 650 Вт, 750 Вт и 850 Вт.
Как мы упоминали ранее, выбранный вами источник питания должен поддерживать все компоненты вашего устройства. Самыми важными из этого оборудования являются материнская плата, видеокарты, процессор, память и охлаждающий вентилятор. Вам необходимо рассчитать общую потребляемую мощность всех этих компонентов, прежде чем выбирать конкретный тип блока питания для вашего компьютера.
Мы составили диаграмму энергопотребления процессора и видеокарты. Вы можете использовать диаграмму, чтобы получить приблизительное значение энергопотребления вашей системы, и использовать эти знания для приобретения подходящего блока питания.
Из-за огромного количества материнских плат, вентиляторов и другого оборудования для ПК, представленных сегодня на рынке, выбор правильного источника питания может быть непростой задачей. Это особенно верно, потому что аппаратные компоненты от разных производителей могут иметь разную номинальную мощность. Как бы то ни было, мы предлагаем вам напрямую увеличить рассчитанные значения энергопотребления процессора и видеокарты примерно на 100 Вт. То есть:
Общий объем питания = мощность процессора + мощность графического процессора + 100 Вт.
Онлайн-оценка
Вместо того, чтобы полагаться на предположения и приблизительные значения энергопотребления, существуют авторитетные веб-сайты, которые могут помочь вам получить почти точный уровень энергопотребления для аппаратных компонентов вашего ПК.
Вот один из таких веб-сайтов, на котором вы можете выбрать оборудование онлайн и оценить мощность в ваттах. Также стоит отметить, что если вы собираетесь разогнать свой компьютер, обязательно учитывайте мощность (ватты мощности) для разгона при вычислении общей выходной мощности вашего блока питания.Обычно разгон потребляет около 30% мощности процессора и графических карт.
6. Безопасность и защита
Ежедневное обслуживание источника питания
Чтобы поддерживать источники питания в хорошем состоянии, ряд вмешательств может иметь большое значение. Вот несколько советов по ежедневному обслуживанию вашего источника питания:
Установите компьютер в чистом и непыльном месте.
Очистите блок питания от грязи, пыли и сажи.
Избегайте перегрузки блока питания.Избыточная мощность приведет к повреждению блока питания.
Время от времени пусть технический специалист проверяет входной и выходной ток и напряжение устройства, чтобы убедиться, что он работает правильно.
7. Рекомендации по брендам блоков питания
Источники питания в целом подразделяются на:
i). Бренды первого класса
ii). Бренды второго класса
Некоторые из приоритетных брендов блоков питания включают:
Seasonic — ведущий производитель и продавец высококачественных блоков питания.Компания базируется на Тайване.
Delta предлагает стандартные однофазные блоки питания с широким диапазоном рабочих температур от -20 ° C до + 70 ° C.
Источники питания Corsair используют резонансную топологию управления логическим соединением для повышения эффективности энергопотребления системы при более низких нагрузках.
Antec — тайваньская компания, специализирующаяся на производстве корпусов для ПК и высококачественных блоков питания.
Ведущий OEM-производитель блоков питания, который производит блоки питания для таких компаний, как EVGA.Это один из последних игроков на рынке блоков питания в Северной Америке.
К распространенным брендам блоков питания в этой категории относятся:
Great Wall
Huntkey
CoolerMaster
1. Потребляет ли более мощный блок питания больше энергии?
Нет. Энергопотребление вашего блока питания зависит исключительно от количества энергии, потребляемой вашим оборудованием.
