1151 чипсет для разгона: выбираем материнскую плату и чипсет правильно — Ferra.ru

Содержание

с чем придётся мириться тем, кто сэкономит на материнской плате? / Материнские платы

Процессоры Intel Coffee Lake присутствуют на рынке с октября прошлого года, и их выход стал большим событием в жизни компьютерного сообщества. Впервые за много лет Intel совершила шаг в сторону наращивания числа вычислительных ядер, существенно улучшив производительность своих процессоров в каждом ценовом сегменте. Принято считать, что на такой поступок микропроцессорного гиганта подтолкнули действия AMD, в распоряжении которой появились весьма неплохие многоядерные Ryzen, и Coffee Lake – это своеобразный ответ Intel, позволяющий ей сохранить в изменившемся рыночном ландшафте конкурентоспособность своих предложений. Как бы то ни было, анонс первой партии Coffee Lake действительно был ускорен, и до недавних пор Intel в качестве временного решения предлагала шесть моделей десктопных процессоров этого семейства и один набор системной логики, совместимый с ними, – Z370. Полномасштабный же анонс Coffee Lake и сопутствующей десктопной платформы состоялся лишь в прошлом месяце, когда к пионерским модификациям было добавлено ещё 18 настольных моделей CPU и четыре дополнительных чипсета.

Состоявшееся расширение модельного ряда – очень важный этап внедрения новой платформы. Дело в том, что до недавних пор любой из процессоров Coffee Lake мог использоваться лишь со сравнительно дорогими оверклокерскими материнскими платами вне зависимости от того, имеет ли он функции разгона или нет. И если с процессорами Core i7-8700K и Core i5-8600K платы на базе набора системной логики Z370 смотрелись вполне органично, для покупателей более доступных заблокированных процессоров вроде Core i3-8100 или Core i5-8400 они были не только бессмысленны, но и накладны по цене. В конечном итоге это повышало стоимость владения платформой на базе недорогих Coffee Lake и не позволяло им стать полноценной альтернативой для Ryzen 5 и Ryzen 3, с которыми AMD с самого начала предлагала широкий выбор совместимых платформ различных ценовых категорий.

Иными словами, без наличия в продаже недорогих материнских плат в полной мере раскрыться рыночному потенциалу Coffee Lake не было никакой возможности.

Но теперь всё встало на свои места. Выход свежих наборов логики h470, B360 и h410 решает все проблемы с дороговизной платформ для Coffee Lake. Материнские платы, построенные на новых ассоциированных с Coffee Lake «концентраторах контроллеров платформы» (PCH – platform controller hub), должны иметь куда более доступные цены и позволять строить сравнительно недорогие сборки на интеловских процессорах с увеличенным числом вычислительных ядер. Но интересны они не только этим.

С анонсом новых чипсетов для Coffee Lake связан любопытный факт, которой во многом послужил причиной появления этого материала. Несмотря на то, что новые наборы логики лишены каких-либо возможностей для разгона CPU и DDR4 SDRAM, урезанными версиями Z370 они на самом деле не являются. Дело в том, что, в то время как предлагаемый ранее оверклокерский чипсет для Coffee Lake представлял собой лишь адаптированную модификацию ориентированного на процессоры Kaby Lake набора системной логики Z270, новые чипсеты для Coffee Lake – это самостоятельная серия микросхем, относящаяся к следующему поколению. Что всё это значит с практической точки зрения, мы и попробуем разобраться в этом материале.

⇡#Чипсеты трёхсотой серии: что нового

Intel приучила нас к тому, что наборы системной логики, маркируемые литерой Z, – это не только оверклокерская платформа, но и чипсет, который имеет максимальные возможности среди всего семейства. Однако в случае с Z370 это совсем не так. Несмотря на то, что Intel включила и старый Z370, и новые h470, B360 и h410 в единую серию c трёхсотыми номерами, это – принципиально разные продукты, имеющие различное происхождение, а потому и заметно различающиеся в деталях. Внутреннее обобщённое название новых трёхсотых чипсетов, принятое в Intel, – «Cannon Lake PCH». Оно указывает, что h470, B360 и h410 предназначались для серьёзно задерживающихся 10-нм процессоров (по новым данным, ждать их ранее 2019 года, увы, не стоит).

Набор же системной логики Z370 с точки зрения дизайна относится к серии Kaby Lake PCH, то есть он является близким родственником двухсотой серии чипсетов, и Z270 в частности. Поэтому нет ничего удивительного в том, что во многих вещах h470, B360 и h410 оказались лучше и оснащённее «старшего» Z370.

Эти наборы системной логики различаются даже с производственной точки зрения. В то время как Z370 выпускается с использованием 22-нм технологического процесса, новые чипсеты трёхсотой серии переведены на более современный техпроцесс с нормами 14 нм. Таким образом, в обновлённой версии платформы LGA1151v2 процессор и набор системной логики оказались произведены по одним и тем же производственным нормам, чего до сих пор никогда не случалось. Следовательно, микросхемы h470, B360 и h410 по сравнению с Z370 должны как минимум меньше нагреваться в работе.

Но одним лишь этим преимущества новых чипсетов не ограничиваются. Первым ключевым нововведением стоит считать появившуюся встроенную поддержку до шести портов USB 3.1 Gen 2 с пропускной способностью 10 Гбит/с. Ранее такие порты в интеловских чипсетах не поддерживались вообще, и производителям материнских плат приходилось реализовывать их, прибегая к внешним контроллерам, чаще всего производства ASMedia. Теперь же это – в прошлом. Правда, врождённой поддержки портов Type-C в чипсетах тем не менее не появилось. Это значит, что добавление на платы симметричных разъёмов всё-таки потребует от производителей материнских плат дополнительных трат на микросхему редрайвера, поэтому дешёвые компьютеры новомодный двухсторонний USB-разъём, по всей видимости, массово пока не получат.

Не появилась в новых наборах системной логики и поддержка перспективного интерфейса Thunderbolt, хотя многие её ждали. Реализация высокоскоростных портов Thunderbolt, как и ранее, потребует интеграции на платы внешних чипов, подключаемых к двум линиям PCI Express. Это значит, что повсеместного внедрения Thunderbolt в ближайшее время ждать всё ещё не стоит.

Второй ключевой особенностью чипсетов трёхсотой серии следует считать интеграцию в них части компонентов, необходимых для реализации беспроводных Wi-Fi-контроллеров (2T2R 802.11ac) с пропускной способностью до 1733 Мбит/с. Схема работы чипсетного Wi-Fi оказалась позаимствована из платформы Gemini Lake. Суть заключается в том, что в набор системной логики интегрированы наиболее сложные и дорогие функциональные блоки, такие как логика с памятью и MAC, в то время как контроллер физического уровня и антенна должны быть размещены на внешнем радиочастотном модуле, устанавливаемом в специализированный слот M.2 или распаиваемом на плате. При этом для соединения между чипсетной логикой и внешним физическим контроллером предполагается использовать проприетарный CNVi-интерфейс. Совместимые с CNVi внешние M.2 2230-модули Wireless AC 9560 (2T2R), Wireless AC 9462 (1T1R) и Wireless AC 9461 (1T1R) присутствуют в ассортименте Intel начиная с лета 2017 года.

Однако как и в случае с портами USB Type-C, повсеместного появления интегрированного Wi-Fi на новых LGA1151v2-платах ждать тоже не стоит. Дело в том, что реализация необходимых схем и комплектация материнской платы радиочастотным модулем-компаньоном увеличивает стоимость финального изделия примерно на $15. В результате появиться поддержка Wi-Fi имеет шанс лишь в сравнительно дорогих платформах, где производители не будут гоняться за минимальной ценой.

Есть в наборах логики h470, B360 и h410 и третье большое отличие от Z370. Оно касается экономии энергии: вместе с новыми чипсетами в настольные компьютеры приходит поддержка энергосберегающих состояний процессора C8-C10, которые изначально были представлены в решениях для ультрабуков класса Haswell ULT. Кроме того, дополнительный энергосберегающий режим S0ix получили и сами чипсеты.

В список возможностей платформы Coffee Lake с выходом h470, B360 и h410 добавилась также и технология Intel Modern Standby. Благодаря ей настольные системы получили возможность подобно умным колонкам «слушать эфир» и решать некоторые фоновые задачи вроде проверки e-mail даже в состоянии сна. Данная функциональность уже достаточно давно была реализована в ноутбуках, а теперь может найти место и в десктопных компьютерах.

⇡#Ближайшая перспектива: Intel Z390

Говоря о новых наборах логики для Coffee Lake, относящихся к семейству Cannon Lake PCH, упомянуть следует и о Z390, который пока не был анонсирован Intel. Сейчас получилось так, что младшие чипсеты h470, B360 и h410 приобрели осязаемые преимущества в возможностях перед оверклокерским Z370. Но такого быть не должно. Нацеленный на применение в наиболее навороченных системах чипсет должен быть флагманом во всём, поэтому на смену в одночасье устаревшему Z370 в скором времени придёт улучшенная версия Z390.

Анонс Z390 намечен на вторую половину года, и, судя по всему, уже на выставке Computex в начале июня мы увидим образцы материнских плат на его основе. Однако их официальное объявление и старт продаж, скорее всего, состоятся позднее, например в преддверии начала сезона back-to-school, в конце лета.

Впрочем, не стоит думать, что Z390 сможет вывести платформу LGA1151v2 на какой-то новый уровень. Этот чипсет фактически станет ещё одной вариацией Cannon Lake PCH с прицелом на оверклокерские системы. То есть в сравнении с Z370 он предложит ровно те же улучшения в возможностях, которые уже есть в h470, B360 и h410: врождённую поддержку портов USB 3.1 Gen2 и встроенный контроллер 802.11ac канального уровня.

Грубо говоря, про Z390 можно думать как про аналог h470 с поддержкой разгона, а также с немного увеличенным максимальным числом линий PCI Express и максимальным числом портов USB 3.1 Gen2.

⇡#Характеристики Intel h470, B360 и h410

Вообще говоря, в число новых наборов логики входит четыре продукта: h470, Q370, B360 и h410. Но в рамках этого материала мы говорим лишь о трёх продуктах, умалчивая о Q370. Связано это с тем, что чипсеты группы Q нацелены на корпоративный рынок и вряд ли встретятся обычным пользователям. Однако в целом Q370 можно охарактеризовать как продвинутую версию h470 с поддержкой расширенных средств безопасности и администрирования по технологии Intel VPro. Что же касается потребительской тройки чипсетов, то их основные характеристики приводятся в таблице ниже, где они попутно сопоставляются с уже знакомым нам набором системной логики Intel Z370.

  Z370 h470 B360 h410
Поддержка процессоров Intel LGA1151v2 (Coffee Lake)
Техпроцесс 22 нм 14 нм
PCI Express 3.0 (через CPU) 1×16
2×8
1×8+2×4
1×16
Каналы памяти/DIMM на канал 2/2 2/1
Порты HSIO, всего 30 24 14
Линии PCI Express 3.0 (через чипсет) 24 20 12 6 (PCIe 2.0)
Поддержка разгона Есть
Нет
Порты USB, всего 14 12 10
Порты USB 3.1 Gen2/Gen1 0/10 4/8 4/6 0/4
Порты SATA 6 4
Rapid Storage Technology (RST) Есть Нет
Число PCIe-устройств с поддержкой RST 3 2 1 0
Поддержка RAID Есть Нет
Поддержка в RST устройств, подключённых к CPU Есть Нет
Intel Optane Memory Есть Нет
Intel Gigabit LAN Есть
Интегрированный WLAN-ac (CNVi) Нет Есть
Цена (ориентировочно) $$$$ $$$ $$ $

С появлением новых наборов логики никакого преемника у Z370 пока не образовалось. Поэтому до тех пор, пока не будет анонсирован Z390, именно Z370 продолжит оставаться «золотым стандартом» для энтузиастов. Ведь это – единственный вариант, позволяющий разгонять процессоры и память на платформе LGA1151v2. Кроме того, в этом наборе логики заложено наибольшее число линий PCI Express 3.0 и наибольшее число USB 3.1-портов (правда, лишь с пропускной способностью 5 Гбит/с). К этому добавляются наиболее разветвлённые средства Rapid Storage Technology с возможностью собирать RAID-массивы как из SATA-, так и из NVMe-накопителей.

Но старый Z370 и новые чипсеты 300-й серии относятся к разным поколениям PCH, и это приводит к тому, что h470 по ряду характеристик превосходит собрата с более высоким позиционированием. Ранее чипсеты группы H повторяли характеристики Z за исключением поддержки разгона и деления линий процессорного интерфейса PCI Express. Теперь же ситуация сильно изменилась. Разгона в h470 так и нет, как нет и поддержки бифуркации 16 процессорных линий PCI Express, но зато этот набор системной логики может предложить отсутствующие в Z370 порты USB 3.1 Gen2 с пропускной способностью 10 Гбит/с и интегрированный контроллер Wi-Fi 802.11ac. Суммарно это означает, ч

Лучшие материнские платы для разгона процессоров Intel 8-9 поколения на сокете 1151v2

Подборка материнских плат для процессоров Intel 8 и 9 поколения под сокет 1151v2 на чипсете Z390 с возможностью разгона процессора и установки быстрой памяти.

В прошлой подборке мы собрали лучшие материнские платы для процессоров Intel 8-9 поколения на чипсетах B360/B365/h470 для тех, кто не собирается разгонять процессор и готов довольствоваться памятью с частотой до 2666 ГГц.

В эту же подборку вошли материнки для энтузиастов, которые хотят получить максимум от железа, иметь возможность разгонять процессор (с индексом «K»), устанавливать и разгонять оперативку с высокой частотой (до 4000 МГц и выше).

Хотя вполне типичным является использование материнки на чипсете Z390 без разгона процессора, только ради более быстрой памяти, что вполне оправдано, так как более быстрая память часто дает больший прирост, чем разгон процессора.

Также все эти материнки поддерживают работу с дисковыми массивами (RAID), если кому-то из вас это нужно (прежде всего используется для повышения надежности хранения файлов).

Поскольку все материнки из данной подборки поддерживают память с частотой выше 4000 МГц и RAID, то мы опустим эту информацию в характеристиках. Также мы опустим некоторые другие маловажные детали, по которым эти материнские платы практически не отличаются, сосредоточившись и акцентирую внимание только на самом важном.

А наиболее важным для такой материнки является система питания процессора, качество звука, типы и количество разъемов, что отражается на возможностях разгона и расширяемости.

В статье о выборе материнки мы подробно рассказывали обо всех параметрах материнских плат, здесь не будем повторяться, а лишь предложим конкретные модели с лучшим соотношением цена/качество и дополнительную полезную информацию.

Содержание

Содержание

1. Основные требования к материнским платам

Выборка ограничена материнками на чипсете Z390, так как модели на чипсете Z370 уже являются устаревающими, снимаются с производства и не будут поддерживать новые процессоры в будущем. Также модельный ряд ограничен рядом других важных параметров.

Здесь представлены материнки от четырех основных производителей – ASUS, MSI, Gigabyte и ASRock. Материнки от ASUS считаются самыми надежными и адекватными (особенно при разгоне), так как они имеют наиболее проработанный и стабильный BIOS. Компания MSI вплотную приблизилась к ASUS по качеству как аппаратной, так и программной части, при этом часто за туже цену предлагает больше – мощнее система питания, лучше звуковой кодек. Gigabyte также сейчас набирает обороты, предлагает хорошие игровые материнки дешевле чем MSI, да еще и с Wi-Fi. Ну а у ASRock тоже есть свои фишки, например, это бюджетные материнки с мощной системой питания и игровые материнки в среднем ценовом диапазоне с топовым оснащением.

Также тут есть материнки только двух основных форматов – ATX и Micro-ATX, выбор между ними зависит лишь от поддержки со стороны корпуса и бюджета (маленькие материнки стоят немного дешевле). Причем все они имеют 4 слота памяти (запас на случай расширения или выхода слота из строя), так что на этом останавливаться также не будем.

Мы будем давать рекомендации по процессорам, для которых подходит та или иная материнская плата с точки зрения мощности системы питания (чтобы она не перегревалась и не вышла из строя) и описывать отличия разных материнских плат друг от друга (чтобы вы понимали стоит ли за это переплачивать).

Ну и последнее, что стоит сказать, то что здесь представлены популярные материнки, которые есть в широкой продаже, мы не будем рекомендовать модели снятые с производства и слишком новые, по котором пока еще мало информации.

Таким образом, купив материнскую плату из этой подборки вы точно не прогадаете и получите качественный надежный продукт, главное соблюдать рекомендации по процессорам (с учетом возможного апгрейда в будущем). Материнские платы расположены в порядке от более дешевых к более дорогим.

2. GIGABYTE Z390 UD

Это вариант минимум на сегодня, который мы могли бы порекомендовать для разгона процессора и установки быстрой памяти, но только лишь как бюджетный вариант.

Характеристики GIGABYTE Z390 UD

Форм-фактор ATX
Звуковой кодек ALC892
Аудио разъемы 3
Оптика нет
Видео разъемы HDMI
Количество USB 6
Слоты M.2 1 (SATA, PCI-E)
Wi-Fi нет
Количество дросселей 12
Рекомендуемые процессоры Core i5, i7
Уровень разгона средний

Здесь мы подробно опишем основные характеристики и почему мы опустили некоторые параметры, чтобы вы понимали что к чему и больше к этому возвращаться не станем, а будем лишь отмечать различия материнок друг от друга.

Мы не указываем в характеристиках объем и частоту памяти, так как все материнки из этой статьи поддерживают 64 ГБ памяти с частотой 4000 МГц или выше, в этом плане их можно считать одинаковыми. Также не указываем поддержку RAID, ибо это есть везде.

Количество слотов памяти везде 4, количество слотов PCI-E и разъемов SATA мы также не будем указывать, для большинства пользователей это не имеет особого значения. Но, если вы планируете установку каких-либо плат расширения (звуковой карты, еще чего-то) или думаете, что это может понадобиться в будущем, то обратите внимания на полноразмерные ATX платы как эта. У материнок формата Micro-ATX после установки видеокарты в лучшем случае останутся доступными 2 слота PCI-E, в худшем только 1.

Современные материнки оснащаются звуковыми кодеками Realtek, среднего класса (ALC892) или топовыми (ALC1220). На данной материнке используется кодек среднего класса, плюс есть экранирование звукового тракта (желтая полоса без металла на текстолите) и японские аудио конденсаторы (золотистого цвета), хоть и всего 4 штуки. Все это дает вполне неплохой звук с отсутствием посторонних шумов и наводок, хотя и не такой мощный как в игровых материнках с топовым звуковым кодеком, что особенно заметно в наушниках (в колонках разницу заметить сложно). Однако на данной материнке всего 3 аудио разъема 3.5 мм и нет цифрового оптического аудио выхода, что не позволит подключить высококачественные колонки с помощью оптического кабеля (это гарантирует высокое качество передачи звука без помех). Тем не менее, к ней можно подключить акустику 5.1, но свободных разъемов не останется, наушники с микрофоном можно будет подключить только к передней панели корпуса и в случае появления шумов переключить ее будет некуда. Так что в случае с многоканальной акустикой лучше подстраховаться и брать материнку с 5-6 аудио разъемами.

С видео разъемами здесь также все довольно грустно, в наличие лишь один разъем HDMI и если вы вдруг пока не планируете установку видеокарты, можно будет подключить только один монитор с аналогичным разъем, второй монитор или телевизор сюда уже не подключишь. Если у вас сразу будет видеокарта, то в принципе это не проблема, но все равно хорошо если на материнке есть разъем к которому можно подключить ваш монитор. Это будет очень кстати если ваша видеокарта уедет на несколько месяцев по гарантии, в таком случае вы сможете пользоваться компьютером без видеокарты.

А вот с USB разъемами тут все нормально, имеется 6 полноразмерных USB 3.1 Type-A, которых должно быть достаточно в большинстве случаев. На наличие разъема USB Type-C мы не будем обращать внимание, пока он практически нигде не используется.

Также практически на всех современных материнках есть слот M.2, в который можно установить компактный SSD аналогичного формата с интерфейсом SATA или более быстрый PCI-E (если вам это зачем-то нужно, так как сравнение SSD SATA и PCI-E не показывает реальной разницы). В принципе без слота M.2 можно было бы и обойтись, так как единственное его преимущество в том, что для подключения SSD не требуется никаких проводов, он просто устанавливается на материнку как оперативная память.

Одним из наиболее важных моментов является система питания процессора – количество фаз, наличие и размер радиаторов на мосфетах (транзисторах рядом с процессорным сокетом). В этой статье мы решили не указывать количество фаз, так как производители часто не дают такую информацию, а определить это можно только путем профессионального анализа системы питания. В предыдущей подборке мы собирали эту информацию по крупицам из обзоров, в этой отойдем от такой практики и будем указывать количество дросселей (кубиков рядом с процессорным сокетом). По ним можно косвенно сравнить материнские платы по мощности системы питания – чем дросселей больше, тем система питания мощнее. Данная материнка имеет 12 дросселей, что является средним показателем, а также радиаторы среднего размера. Исходя из этого и реальных тестов (которые мы тщательно изучаем) мы можем рекомендовать эту материнскую плату для процессоров Core i5 и i7 вплоть до старших моделей 8-9 поколения, которые смогут стабильно работать длительное время в высокой нагрузке со средним разгоном, не перегревая систему питания материнки, что приводит к снижению стабильности и срока службы.

В общем эта материнка больше подойдет экономным пользователям, которые хотят иметь неплохие возможности по разгону процессора, быструю память, не планируют подключение многоканальной акустики и имеют монитор с разъемом HDMI.
Материнская плата GIGABYTE Z390 UD

3. MSI Z390-A PRO

Эта материнка отличается от предыдущей более слабой системой питания с одним радиатором, но лучшей конфигурацией аудио и видео разъемов.

Характеристики MSI Z390-A PRO

Форм-фактор ATX
Звуковой кодек ALC892
Аудио разъемы 6
Оптика нет
Видео разъемы VGA, DVI, DP
Количество USB 6
Слоты M.2 2 (SATA, PCI-E, Wi-Fi)
Wi-Fi нет
Количество дросселей 9
Рекомендуемые процессоры Core i3, i5
Уровень разгона низкий

Звуковой кодек, его экранирование и обвязка здесь аналогичны, однако имеется 6 аудио разъемов, что предпочтительнее для многоканальной акустики. Также здесь есть различные видео разъемы, включая устаревший VGA (D-SUB), что делает подобную материнку практически безальтернативным выбором для владельцев мониторов, у которых есть только такой разъем. Конечно, это решение не годится для игр, но для работы, включая проекты средней сложности, подойдет.

Стоит отметить наличие 2 слотов M.2, что правда нужно не всем, а один из слотов позволяет устанавливать только короткие модули, которыми являются преимущественно Wi-Fi адаптеры. При этом креплений для антенн на материнке нет, для этого потребуется специальная заглушка в PCI-слот.

Из-за более слабой системы питания мы можем рекомендовать данную материнку лишь для процессоров Core i3 и i5 с маленьким разгоном старших наиболее мощных моделей, без перспективы установить что-то гораздо более мощное в будущем (разве что поменять 4-ядерный i3 на 6-ядерный i5).

Основное преимущество данной модели – удобное подключение многоканальной акустики (5.1 или 7.1), практически любого монитора (или нескольких) и телевизора без необходимости установки видеокарты.
Материнская плата MSI Z390-A PRO

4. GIGABYTE Z390 M GAMING

Данная модель сочетает в себе преимущества двух предыдущих – хорошая система питания, много аудио и несколько видео разъемов.

Характеристики GIGABYTE Z390 M GAMING

Форм-фактор Micro-ATX
Звуковой кодек ALC892
Аудио разъемы 6
Оптика нет
Видео разъемы DVI, HDMI
Количество USB 5
Слоты M.2 2 (SATA, PCI-E, Wi-Fi)
Wi-Fi нет
Количество дросселей 12
Рекомендуемые процессоры Core i5, i7
Уровень разгона средний

Основное отличие − это компактный формат платы, что впрочем не является недостатком для большинства пользователей и 1-2 слота PCI-E все равно будут доступны (в зависимости от толщины видеокарты).

Со звуком здесь все абсолютно также, подключение многоканальной акустики не создаст конфликтных ситуаций с гарнитурой или отдельным микрфоном. Видео разъемов здесь всего два, но если они вам подходят, то все хорошо.

Со слотами M.2 все аналогично как у предыдущей материнки – один полноразмерный и один укороченный для Wi-Fi модуля. Однако, на задней панели есть выводы под антенны, что создает дополнительное удобство для желающих обзавестись дешевым Wi-Fi, тем более что он не закроет заглушку слота PCI-E (в компактном корпусе под Micro-ATX материнку).

Несмотря на компактный размер, здесь хорошая система питания, позволяющая ставить старшие модели процессоров Core i5, i7 и вполне успешно их разгонять.
Материнская плата GIGABYTE Z390 M GAMING

5.

GIGABYTE Z390 GAMING X / SLI

Полноразмерный аналог предыдущей модели, но несколько отличающийся разъемами. Мы объединили вместе две материнки, так как они мало чем отличаются.

Характеристики GIGABYTE Z390 GAMING X / SLI

GAMING X GAMING SLI
Форм-фактор ATX ATX
Звуковой кодек ALC892 ALC1220
Аудио разъемы 6 6
Оптика нет нет
Видео разъемы HDMI HDMI
Количество USB 8 8
Слоты M.2 2 (SATA, PCI-E) 2 (SATA, PCI-E)
Wi-Fi нет нет
Количество дросселей 12 12
Рекомендуемые процессоры Core i5, i7 Core i5, i7
Уровень разгона средний средний

Прежде всего плата интересна для тех, кому нужны дополнительные слоты PCI-E или кто просто любит перестраховываться на будущее, мало ли вдруг вы захотите установить несколько плат расширения (качественную звуковую карту, мощный Wi-Fi адаптер, еще что-то).

Со звуком все также, можно подключать многоканальную систему. А вот видео разъем всего один, так что хорошо если на вашем мониторе тоже есть HDMI (на всякий случай, проблемы с видеокартой не редкость), но монитор если что можно подключить и через переходник, если на нем есть разъем DVI.

Количество USB портов здесь с запасом, хватит для любителей большого количества периферии (у меня заняты все 7 разъемов и есть еще несколько не подключенных устройств, которые используются редко), не стоит это недооценивать.

Здесь есть два полноразмерных M. 2 слота, один из которых оснащен радиатором. Конечно, качественные современные SSD от Samsung не требуют дополнительного охлаждения (кроме естественной вентиляции корпуса), но сверх быстрые более дешевые аналоги от других производителей это оценят.

По питанию здесь все также, можно хорошо разгонять любой Core i5 или i7, так что ориентируйтесь в основном по видео разъемам, желательно чтобы на мониторе был HDMI или DVI.

Версия GAMING SLI отличается наличием топового аудио кодека и режимом работы разъемов PCI-E (x16+x8 против x16+x4 у GAMING X), но это требуется лишь при установке двух видеокарт.
Материнская плата GIGABYTE Z390 GAMING X

6. ASRock Z390 Phantom Gaming SLI

Эта материнка похожа на предыдущую, но отличается наличием оптического выхода, порта DVI и меньшим количеством USB портов.

Характеристики ASRock Z390 Phantom Gaming SLI

Форм-фактор ATX
Звуковой кодек ALC892
Аудио разъемы 5
Оптика да
Видео разъемы DVI, HDMI
Количество USB 5
Слоты M.2 2 (SATA, PCI-E)
Wi-Fi нет
Количество дросселей 11
Рекомендуемые процессоры Core i5, i7
Уровень разгона средний

Эта первая материнка из нашей выборки с оптикой, что выгодно ее отличает от предыдущих моделей, если вы хотите приобрести качественные колонки. Ведь звук по оптике идет в цифре без искажений и тут вообще не важно какой аудио кодек, колонки будут звучать так как задумал их производитель.

В остальном тут все похоже – есть радиатор для SSD диска формата M.2, а средняя по мощности система питания с небольшими радиаторами позволяет эксплуатировать процессоры Core i5 и i7 с достаточным для большинства пользователей разгоном.
Материнская плата ASRock Z390 Phantom Gaming SLI

7. MSI MAG Z390M MORTAR / MPG Z390M GAMING EDGE AC

Если вам непременно нужно компактная материнка, то вот вам неплохой вариант также оснащенный оптическим выходом. Эти материнские платы схожи по формату и системе питания, но отличаются по разъемам и аудио кодеку, поэтому мы решили совместить их в одном разделе.

Характеристики MSI MAG Z390M MORTAR / MPG Z390M GAMING EDGE AC

MORTAR GAMING EDGE AC
Форм-фактор Micro-ATX Micro-ATX
Звуковой кодек ALC892 ALC1220
Аудио разъемы 5 5
Оптика да да
Видео разъемы DVI, HDMI, DP HDMI, DP
Количество USB 5 5
Слоты M.2 3 (SATA, PCI-E, Wi-Fi) 2 (SATA, PCI-E)
Wi-Fi нет 802.11ac
Количество дросселей 9 9
Рекомендуемые процессоры Core i5, i7 Core i5, i7
Уровень разгона средний средний

В версии MORTAR уже есть полный набор видео разъемов, кроме устаревшего VGA, плюс целых 3 слота M.2, один из которых укороченный и поддерживает модули Wi-Fi (Intel CNVi, IEEE 802.11 AC wave2).

Модель GAMING EDGE AC отличается топовым аудио кодеком, отсутствием разъема DVI и короткого M.2, но имеет на борту встроенный Wi-Fi в диапазоне 2.4 и 5 ГГц, плюс как и положено в таком случае, Bluetooth в качестве дополнения (они просто реализовываются одним чипом).

Система питания здесь чуть слабее, но благодаря высокому качеству элементной базы и большим радиаторам также без труда выдержит средний разгон Core i5 и i7. Прежде всего это решение интересно для компактных корпусов, в которые не поставишь полноразмерную ATX плату.
Материнская плата MSI MAG Z390M MORTAR

8. ASRock Z390 Extreme4 / Phantom Gaming 6 / Gaming 9

Эти полноразмерные материнские платы высокого класса отвечают всем современным требованиям и имеют ряд преимуществ.

Характеристики ASRock Z390 Extreme4 / Phantom Gaming 6 / Gaming 9

Extreme4 Gaming 6 Gaming 9
Форм-фактор ATX ATX ATX
Звуковой кодек ALC1220 ALC1220 ALC1220
Аудио разъемы 5 5 5
Оптика да да да
Видео разъемы VGA, HDMI, DP VGA, HDMI, DP HDMI, DP
Количество USB 5 5 7
Слоты M.2 3 (SATA, PCI-E, Wi-Fi) 3 (SATA, PCI-E, Wi-Fi) 3 (SATA, PCI-E, Wi-Fi)
Wi-Fi нет нет 802.11ac
Количество дросселей 14 14 14
Рекомендуемые процессоры Core i7, i9 Core i7, i9 Core i7, i9
Уровень разгона высокий высокий высокий

Прежде всего отметим топовый звуковой кодек с оптикой и разнообразие видео разъемов, включая редкий для такого сегмента VGA, что значительный плюс для несчастных обладателей мониторов с единственным аналоговым интерфейсом. Его, кстати, можно подключить вторым, даже при наличии дискретной видеокарты.

Тут имеется слот M.2 с комплектным радиатором и один из трех поддерживает адаптеры Wi-Fi, для чего на задней панели есть еще и крепления под антенны.

Но самое главное здесь это мощная система питания с большими радиаторами, способная выдержать любой процессор Core i7 и i9 даже в приличном разгоне. Так что за свою цену у этих материнок не много конкурентов. Версия Gaming 6 отличается в основном цветом и наличием второй сетевой карты, а модель Gaming 9 тремя сетевыми картами, дополнительными двумя USB и Wi-Fi вместо разъема VGA.
Материнская плата ASRock Z390 Extreme4

9. MSI MAG Z390 TOMAHAWK

Очень качественная и красивая материнская плата, как и предыдущие модели от MSI из серии TOMAHAWK, которые прекрасно себя зарекомендовали.

Характеристики MSI MAG Z390 TOMAHAWK

Форм-фактор ATX
Звуковой кодек ALC892
Аудио разъемы 5
Оптика да
Видео разъемы HDMI, DP
Количество USB 5
Слоты M.2 3 (SATA, PCI-E, Wi-Fi)
Wi-Fi нет
Количество дросселей 9
Рекомендуемые процессоры Core i5, i7
Уровень разгона средний

Кодек здесь правда не топовый, но с обвязкой все отлично, так что реальную разницу будет сложно заметить, плюс есть оптика. Из видео разъемов есть только самые современные HDMI и DisplayPort. Наиболее отличительной особенностью является наличие двух сетевых карт с соответствующими разъемами RJ45, если вам это нужно.

Слотов M.2 три, на одном есть радиатор и один укороченный с поддержкой Wi-Fi. Система же питания тут послабее, поэтому мы бы не рекомендовали данную материнку для разгона Core i9. Но с Core i5 и i7 в хорошем не экстремальном разгоне она справится без проблем.
Материнская плата MSI MAG Z390 TOMAHAWK

10. GIGABYTE Z390 AORUS ELITE / PRO / WIFI

Здесь мы решили совместить три материнские платы, которые очень похожи и лишь немного отличаются друг от друга.

Характеристики GIGABYTE Z390 AORUS ELITE / PRO / WIFI

ELITE PRO PRO WIFI
Форм-фактор ATX ATX ATX
Звуковой кодек ALC1220 ALC1220 ALC1220
Аудио разъемы 5 5 5
Оптика да да да
Видео разъемы HDMI HDMI HDMI
Количество USB 10 9 9
Слоты M. 2 2 (SATA, PCI-E) 2 (SATA, PCI-E) 2 (SATA, PCI-E)
Wi-Fi нет нет 802.11ac
Количество дросселей 12 12 12
Рекомендуемые процессоры Core i7, i9 Core i7, i9 Core i7, i9
Уровень разгона высокий высокий высокий

Как видно, все модели имеют топовый аудио кодек, один видео разъем HDMI и отличаются огромным количеством USB портов, что круто и по-современному. Слотов M.2 тут два – один полноценный и один укороченный, причем в версии ELITE радиатором оснащается один слот, а в PRO версиях оба прикрыты радиаторами.

Плюс модель PRO WIFI оснащается двухдиапазонным беспроводным модулем современного стандарта 802.11ac, а соответственно коннекторами и антеннами на задней панели.

Что касается системы питания, то здесь также все хорошо, материнка вполне осилит мощные современные процессоры Core i7 и i9 в хорошем разгоне. В общем эти материнки от Gigabyte отличаются неплохим соотношением цена/оснащенность.
Материнская плата GIGABYTE Z390 AORUS ELITE

11. ASUS PRIME Z390-A

Это первая доступная по цене материнская плата от ASUS, которую мы могли бы порекомендовать. Серия PRIME славится своей надежностью и стабильностью в разгоне, при отсутствии всего лишнего, присущего более дорогим игровым сериям.

Характеристики ASUS PRIME Z390-A

Форм-фактор ATX
Звуковой кодек ALC887
Аудио разъемы 5
Оптика да
Видео разъемы HDMI, DP
Количество USB 7
Слоты M.2 2 (SATA, PCI-E)
Wi-Fi нет
Количество дросселей 9
Рекомендуемые процессоры Core i5, i7
Уровень разгона средний

Лишним в данном случае компания ASUS посчитала топовый звуковой кодек, благо хоть есть 5 звуковых разъемов и оптика. С количеством USB не поскупились, как и с радиатором для одного из слотов M.2.

Система питания средней мощности, радиаторы также имеют средней размер. Но если вы будете брать Core i5 или i7 и для вас главное проверенная временем стабильность в разгоне, то эту материнку можно рассматривать к приобретению.
Материнская плата ASUS PRIME Z390-A

12. ASUS ROG STRIX Z390-H GAMING

Это первая материнка от ASUS из так называемой игровой серии.

Характеристики ASUS ROG STRIX Z390-H GAMING

Форм-фактор ATX
Звуковой кодек ALC1220
Аудио разъемы 5
Оптика да
Видео разъемы HDMI, DP
Количество USB 6
Слоты M.2 2 (SATA, PCI-E)
Wi-Fi нет
Количество дросселей 10
Рекомендуемые процессоры Core i5, i7
Уровень разгона средний

Здесь мы наконец-то получаем топовый аудио кодек и дополнительно один дроссель в системе питания, плюс более массивные радиаторы. На наш взгляд это оптимальный вариант от ASUS для процессоров Core i5 и i7, если не гнаться за экстремальным разгоном, дизайном и радиатором для SSD формата M.2.
Материнская плата ASUS ROG STRIX Z390-H GAMING

13. MSI MPG Z390 GAMING EDGE AC / PRO CARBON / PRO CARBON AC

Эти материнки похожи как близнецы и не сильно отличаются по схемотехнике и оснащению, можно сказать одна модель в немного разных обертках.

Характеристики MSI MPG Z390 GAMING EDGE AC / PRO CARBON / PRO CARBON AC

EDGE AC PRO CARBON PRO CARBON AC
Форм-фактор ATX ATX ATX
Звуковой кодек ALC1220 ALC1220 ALC1220
Аудио разъемы 5 5 5
Оптика да да да
Видео разъемы HDMI, DP HDMI, DP HDMI, DP
Количество USB 5 5 5
Слоты M. 2 2 (SATA, PCI-E) 2 (SATA, PCI-E) 2 (SATA, PCI-E)
Wi-Fi 802.11ac нет 802.11ac
Количество дросселей 11 11 11
Рекомендуемые процессоры Core i5, i7 Core i5, i7 Core i5, i7
Уровень разгона высокий высокий высокий

Отличий очень мало – в версии EDGE AC нет радиатора для слота M.2, а в версии PRO CARBON нет Wi-Fi модуля, в остальном платы практически одинаковые. Хорошая система питания позволяет осуществлять достаточно приличный разгон процессоров Core i5 и i7 старших моделей.
Материнская плата MSI MPG Z390 GAMING EDGE AC

14. ASUS ROG STRIX Z390-F GAMING / Z390-E GAMING

Две замечательные материнские платы от ASUS, выше которых на наш взгляд уже и не стоит заглядываться.

Характеристики ASUS ROG STRIX Z390-F GAMING / Z390-E GAMING

Z390-F Z390-E
Форм-фактор ATX ATX
Звуковой кодек ALC1220 ALC1220
Аудио разъемы 5 5
Оптика да да
Видео разъемы HDMI, DP HDMI, DP
Количество USB 7 7
Слоты M.2 2 (SATA, PCI-E) 2 (SATA, PCI-E)
Wi-Fi нет 802.11ac
Количество дросселей 10 10
Рекомендуемые процессоры Core i7, i9 Core i7, i9
Уровень разгона средний средний

Основным отличием старшей версии является наличие Wi-Fi модуля и радиатора для обоих слотов M.2. В остальном обе материнские платы абсолютно идентичны и прекрасно себя зарекомендовали с топовыми процессорами Core i7 и i9 в не экстремальном разгоне.
Материнская плата ASUS ROG STRIX Z390-F GAMING

15. GIGABYTE Z390 AORUS ULTRA / MASTER

Это топовые материнки от Gigabyte для тех, кто хочет получить возможность экстремального разгона топовых процессоров, полный фарш в плане оснащения и имеет на это средства.

Характеристики GIGABYTE Z390 AORUS ULTRA / MASTER

ULTRA MASTER
Форм-фактор ATX ATX
Звуковой кодек ALC1220 ALC1220
Аудио разъемы 5 5
Оптика да да
Видео разъемы HDMI HDMI
Количество USB 9 9
Слоты M.2 3 (SATA, PCI-E) 3 (SATA, PCI-E)
Wi-Fi 802.11ac 802.11ac
Количество дросселей 13 14
Рекомендуемые процессоры Core i7, i9 Core i7, i9
Уровень разгона высокий высокий

Обе материнки имеют топовое оснащение, включая позолоченные разъемы, радиаторы для всех слотов M.2, модуль Wi-Fi, мощную систему питания, а в старшей версии еще и специальные кнопки для сброса BIOS и управления питанием, выведенные на панель.
Материнская плата GIGABYTE Z390 AORUS ULTRA

16. MSI MEG Z390 ACE

В качестве своего ответа конкурентом компания MSI предлагает эту материнку с аналогичным оснащением.

Характеристики MSI MEG Z390 ACE

Форм-фактор ATX
Звуковой кодек ALC1220
Аудио разъемы 5
Оптика да
Видео разъемы нет
Количество USB 9
Слоты M. 2 3 (SATA, PCI-E)
Wi-Fi 802.11ac
Количество дросселей 13
Рекомендуемые процессоры Core i7, i9
Уровень разгона высокий

Однако, тут нет вообще ни одного видео разъема, странное решение, ведь в случае выхода видеокарты из строя, вы останетесь без ПК, но видимо здесь весь расчет на энтузиастов, у которых полки забиты видеокартами. Также сэкономили на радиаторах, укомплектовав охлаждением лишь один слот M.2. Зато с разгоном топового камня здесь проблем не возникнет.
Материнская плата MSI MEG Z390 ACE

Дальше идут элитные материнские платы ASUS ROG MAXIMUS для экстремального разгона топовых процессоров Core i9 и обеспеченных энтузиастов. Все они имеют высокое качество и всякие дополнительные фишки. Если вы можете себе это позволить, то купив любую из них вы не ошибетесь, в ассортименте есть много моделей с очень мощной системой питания.

Материнская плата GIGABYTE Z390 DESIGNARE
Материнская плата MSI MPG Z390 GAMING PLUS
Материнская плата ASUS TUF Z390-PLUS GAMING

Чем отличаются чипсеты Intel и материнские платы на них?

Хоть AMD и догнала Intel в общей производительности своих процессоров, а в некоторых аспектах (например, поддержке PCIe 4.0) даже обогнала ее, во многих задачах процессоры «синей команды» все еще остаются лучшими. К примеру, свежий Core i9-9900K в играх быстрее, чем любой Ryzen 3000 — просто потому, что каждое его ядро работает на экстремально высокой тактовой частоте, а играм много потоков для эффективной работы не нужно.

При этом свой набор чипсетов 300 Series для материнских плат Intel не обновляла довольно давно — с 2018 года. Разница между ними гораздо более важна, чем в случае с чипсетами AMD, так что о ней непременно стоит знать всем тем, кто собирает собственный компьютер самостоятельно.

В этой статье мы расскажем обо всех современных чипсетах для материнских плат от Intel и разнице между ними, а также приведем примеры конкретных моделей для тех, кто не хочет мучить себя выбором слишком сильно.

Перед началом стоит отметить, что все современные материнские платы на базе чипсетов Intel, предназначенные для домашних и рабочих ПК, используют сокет LGA1151. Естественно, устанавливать топовый Core i9-9900K в материнскую плату на h410 не стоит, но такая возможность есть (по крайней мере, когда идет речь о более-менее свежих моделях 8 и 9 поколений).

Кроме того, все эти чипсеты поддерживают работу с оперативной памятью типа DDR4, правда, ее максимальная тактовая частота сильно разнится от платы к плате — все зависит и от класса чипсета, от производителей.

Z390 — флагман

Только этот чипсет Intel поддерживает разгон тактовой частоты процессоров — это одно из ключевых различий между «красной» и «синей командами». Так что если собираетесь заниматься оверклокингом, особого выбора у вас нет — придется раскошелиться на материнскую плату с топовым чипсетом.

Кроме того, этот чипсет поддерживает технологию CNVi — она позволяет встроить большую часть компонентов беспроводного модуля связи в сам чипсет и значительно ускорить передачу данных (при использовании набортного Wi-Fi).

Еще одна отличительная особенность — поддержка технологии Intel Optane. Это позволяет устанавливать на материнскую плату особые накопители Optane, которые служат в качестве своеобразного кэша между оперативной памятью и SSD. Optane значительно ускоряет работу системы в некоторых задачах, связанных со сложными вычислениями, но вряд ли пригодится обычному пользователю ПК.

Также Z390 имеет 24 полосы шины PCIe 3.0, поддерживает до 14 USB-портов (из них 6 — USB 3.1 Gen2), до 6 портов SATA, до 3 устройств PCIe M.2 и RAID-массивы (0, 1, 5, 10).

(Z370 не рассматриваем — он уже успел устареть, так что собирать на базе такой материнской платы компьютер просто не имеет смысла)

h470 — среднебюджетное решение

Во многом это аналог топового Z370, но — ключевой момент — без поддержки разгона. Таким образом, материнские платы на базе h470 предназначены не для энтузиастов, а просто для тех, кто хочет собрать довольно мощный ПК и не беспокоиться о его тонкой настройке.

Чего здесь еще нет? Максимальная тактовая частота оперативной памяти ограничена довольно скромными по меркам 2019 года 2666 МГц. Кроме того, полос PCIe 3.0 на 4 меньше — 20 против 24 у Z390, а поддерживаемых устройств PCIe M.2 — 2 вместо 3.

Остальные характеристики сравнимы: поддержка Optane, до 6 портов SATA и до 14 портов USB (из них 4 — USB 3.1 Gen2).

B360 / B365 — бюджетный вариант

B360 стоит сравнивать с h470. Разгон тоже не поддерживается, а остальные характеристики урезаны еще сильнее — материнские платы с B360 предназначены для недорогих ПК, но вполне справятся и с офисной работой, и с видеоиграми.

У B360 только 12 полос PCIe 3.0, а максимальное количество поддерживаемых устройств PCIe M.2 — всего одно. Количество поддерживаемых USB-портов тоже урезано — до 12 (их них 4 — USB 3.1 Gen2). Нет и возможности организовать из имеющихся накопителей данных RAID-массив. Зато поддержка SATA-накопителей такая же — до шести. Есть и возможность установки памяти Optane (правда, не очень ясно, чем может быть оправдано ее использование в бюджетном компьютере).

Ну а с B365 история довольно смешная — это ребрендинг устаревшего чипсета h370 со старым 22 нм техпроцессом (против 14 нм у всех остальных чипсетов в этой статье) и без поддержки USB 3.1. Не рекомендуем покупать материнские платы с этим чипсетом и рассматривать его как современный вообще.

h410 — ультрабюджетный чипсет

Этот чипсет предназначен для материнских плат очень дешевых компьютеров — для офисной работы, просмотра фильмов и серфинга в сети. Он ограничен совсем уж старой версией шины PCIe 2.0 и всего шестью полосами.

Также поддерживаются 4 накопителя на интерфейсе SATA (естественно, без RAID), а вот слотов PCIe M.2 у материнских плат с h410 нет. Максимальное количество USB-портов — 10 (из них до 4 — USB 3. 1 Gen1). Естественно, нет и поддержки Optane.

X299 — HEDT-класс

Аббревиатура HEDT расшифровывается как «High-End Desktop Computer» — платформы этого класса предназначены для компьютеров самой высокой производительности, которые используют для сложных вычислений. В общем, не для игр, а для инженеров, видеографов и ученых.

К сожалению, свои HEDT-чипсеты Intel не обновляла аж с 2017 года. Заметные отличия X299 от Z390 — более старый 22 нм техпроцесс и поддержка до 8 SATA-накопителей.

Кроме того, процессоры для материнских плат на X299 используют другой сокет — LGA2066. Использовать их в обычных домашних или офисных ПК смысла нет. Ну а если вам нужно оборудовать мощную рабочую станцию прямо сейчас — скажем прямо, лучше обратить внимание на AMD и ее процессоры Threadripper. По крайней мере, до того, как Intel начнет выпуск HEDT-чипсетов следующего поколения.

Чего ждать дальше?

В августе этого года Intel представила 14 нм процессоры Comet Lake 10 поколения. Чуть раньше начали выпускать 10 нм процессоры Ice Lake. К сожалению, все они пока устанавливаются только в ноутбуки — «настольные» версии планируют выпустить лишь в следующем году (если все пойдет по плану). Тогда же стоит ждать и первых материнских плат на новых чипсетах (Z470, Z490, h510 и B460), но них пока официальной информации нет. Все эти чипсеты будут использовать новый сокет LGA1200, так что установить процессоры нового поколения в старые «материнки» будет нельзя.


Z390: примеры материнских плат

Бренд ASUS TUF означает надежность, производительность и броский дизайн по не слишком высокой цене. Эта компактная материнская плата — не исключение. Она обеспечит отличную скорость работы с самыми свежими процессорами Intel в любых задачах.

Кроме того, Z390M-PRO GAMING оснащена высококачественным восьмиканальным аудиочипом Realtek S1200A. Есть и возможность настройки RGB-подсветки — благодаря системе ASUS Aura Sync.

Отличный вариант для не слишком дорогого геймерского ПК.

Особенности:

Intel Z390, socket: LGA1151, microATX, DDR4 DIMMx4 (4266 МГц), 2xPCI-E 16x, 6xSATA 6Gb/s, ethernet: 1000 Мбит/с, звук: 7.1, HDMI

Одна из топовых материнских плат на базе чипсета Intel Z390. Для самых мощных игровых компьютеров! И с соответствующей ценой.

Скоростной WiFi-экстендер Killer xTend, WiFi-чип Killer WiFi AC 1550, четыре быстрых слота M.2, ЦАП Xtreme Audio, четыре слота PCIe — здесь есть все.

Конечно же, не обошлось и без настраиваемой RGB-цветомузыки. Потенциал для разгона тоже максимальный — плата оснащена продвинутыми системами охлаждения и очень надежными VRM.

Для тех, кто не терпит компромиссов и располагает соответствующим бюджетом.

Особенности:

Intel Z390, socket: LGA1151, ATX, DDR4 DIMMx4 (4600 МГц), 4xPCI-E 16x, 6xSATA 6Gb/s, ethernet: 2×1000 Мбит/с, wi-Fi:802.11ac, звук: 7.1

Компактная материнская плата MSI, оснащенная быстрым WiFi-чипом, красивой RGB-подсветкой и качественными VRM. Не слишком дорого и очень стильно!

Еще у нее есть два слота M.2, поддержка SLI и Crossfire, два слота PCIe и гигабитный Ethernet-порт. Если внешний вид вышеупомянутой ASUS TUF Z390M-PRO вам не импонирует, присмотритесь к этой модели!

Особенности:

Intel Z390, socket: LGA1151, microATX, DDR4 DIMMx4 (4500 МГц), 2xPCI-E 16x, 4xSATA 6Gb/s, ethernet: 1000 Мбит/с, wi-Fi:802.11ac, звук: нет, HDMI

Материнская плата для мощных и сверхкомпактных компьютеров формата mini-ITX. Поддерживается очень быстрая оперативная память и установка одной видеокарты.

Естественно, не обошлось без небольшого количества RGB-светодиодов — кажется, найти «геймерскую материнку» без них в 2019 уже невозможно.

За минитюаризацию придется доплатить, но оно того стоит!

Особенности:

Intel Z390, socket: LGA1151, mini-ITX, DDR4 DIMMx2 (4500 МГц), 1xPCI-E 16x, 4xSATA 6Gb/s, ethernet: 1000 Мбит/с, wi-Fi:802.11ac, звук: 7.1, HDMI




h470: примеры материнских плат

Одна из самых дешевых материнских плат на Intel h470. Бюджетное решение, оснащенное всеми базовыми «фишками», слотами и портами для недорогого геймерского ПК.

Есть два PCIe-слота для видеокарт, два слота для M.2 SSD-накопителей, поддержка установки CNVi-модуля и до 64 ГБ оперативной памяти. В наличии и восьмиканальный звук.

Очень приличный выбор для среднебюджетного ПК — и для игр, и для работы.

Особенности:

Intel h470, socket: LGA1151 v2, microATX, DDR4 DIMMx4 (2666 МГц), 2xPCI-E 16x, 6xSATA 6Gb/s, ethernet: 1000 Мбит/с, звук: 7.1, HDMI, DVI

Отличная полноразмерная h470-плата со множеством слотов для PCIe-карт (и двумя PCI-слотами для старых компонентов). К сожалению, USB-C у этой модели нет.

Зато есть восьмиканальный звук, поддержка технологии Asus SafeSlot и поддержка Crossfire.

Очень надежный выбор для довольно мощного ПК.

Особенности:

Intel h470, socket: LGA1151 v2, ATX, DDR4 DIMMx4 (2666 МГц), 2xPCI-E 16x, 6xSATA 6Gb/s, ethernet: 1000 Мбит/с, звук: 7.1, HDMI, DVI




B360: примеры материнских плат

Одна из самых дешевых материнских плат на Intel B360 — Gigabyte славится своими моделями, которые неплохо оснащены и при этом очень недорого стоят.

В общем и целом это простенькая «материнка» для процессоров Core i3 или Core i5 — с одним слотом для видеокарты, одним слотом M. 2 поддержкой до 64 ГБ оперативной памяти. При этом у нее нет портов USB Type-C и USB 3.1 Gen2.

Великолепный выбор для дешевого компьютера на платформе Intel.

Особенности:

Intel B360, socket: LGA1151 v2, microATX, DDR4 DIMMx4 (2666 МГц), 1xPCI-E 16x, 6xSATA 6Gb/s, ethernet: 1000 Мбит/с, звук: 7.1, HDMI, DVI

Компактная материнская плата для дешевого геймерскоого компьютера — она оснащена всеми необходимыми «фишками», которые для него нужны.

Есть два слота для видеокарт, два слота для M.2-накопителей, порты USB 3.1 Gen2 и даже RGB-подсветка.

Это не самая дешевая модель на B360, но ее функциональность оправдывает лишние деньги.

Особенности:

Intel B360, socket: LGA1151 v2, microATX, DDR4 DIMMx4 (2666 МГц), 2xPCI-E 16x, 6xSATA 6Gb/s, ethernet: 1000 Мбит/с, звук: 7.1, HDMI, DVI


h410: примеры материнских плат

Бюджетная материнская плата для игровых ПК начального уровня. Хоть она и полноразмерная, но имеет всего один слот для видеокарт — зато есть два слота PCIe x1 и четыре PCI, а также слот для накопителей M.2.

Ничего особенного в TUF h410-PLUS GAMING нет — все интересное, о чем можно было бы рассказать, урезали ради сокращения цены. И сделали это вполне успешно!

Особенности:

Intel h410, socket: LGA1151 v2, ATX, DDR4 DIMMx2 (2666 МГц), 1xPCI-E 16x, 4xSATA 6Gb/s, ethernet: 1000 Мбит/с, звук: 7.1, HDMI

Одна из самых дешевых материнских плат для современных процессоров Intel вообще. Устанавливать в нее рекомендуется что-то вроде Core i3-8100/9100F.

Популярный выбор для дешевых домашних компьютеров — h410M A 2.0 позволяет сэкономить и больше денег потратить на видеокарту или оперативную память.

В плане возможностей здесь нет ничего выдающегося: 2 слота для RAM (до 32 ГБ), один слот для видеокарты, пара слотов PCI, один слот для M.2-накопителей, 6 портов USB (2 из них — USB 3.1, 4 — USB 2.0) и, понятное дело, никакой RGB-подсветки.

Особенности:

Intel h410, socket: LGA1151 v2, microATX, DDR4 DIMMx2 (2666 МГц), 1xPCI-E 16x, 4xSATA 6Gb/s, ethernet: 1000 Мбит/с, звук: 7.1, HDMI



Обзор чипсетов Coffee Lake Z390, Z370, h470, B360 и h410 – GeekFox.ru

Появление на рынке восьмого поколения ЦП Intel Core, получившего название Coffee Lake, стало одним из наиболее значимых событий на рынке процессоров для пользовательских ПК за последние годы. Случилось то, чего давно ждали поклонники «синих» — серия Core i3 обзавелась четырьмя полноценными физическими ядрами, а Core i5 стали шестиядерными. Во многом это заслуга конкурирующей «красной» компании AMD, процессоры которой уступают интеловским по производительности на ядро в большинстве задач, но почти всегда превосходят их количеством ядер, если говорить о моделях одной ценовой категории.

Между тем, многие покупатели при выборе CPU в первую очередь ориентируются именно на многоядерность, упуская из вида тот факт, что в большинстве домашних пользовательских сценариев (например, игровых), важнее производительность на ядро (именно поэтому для игровых сборок эксперты чаще рекомендуют процессоры Intel).

Изначально Intel и ее партнерами был представлен только один чипсет материнских плат для Coffee Lake – Z370, возможности которого для домашних мультимедийных систем и игровых конфигураций начального уровня явно избыточны. У пользователей на протяжении долгих месяцев была только иллюзия выбора – или переплачивать за оверклокерскую материнскую плату, потенциал которой во многих сборках не будет раскрыт, или ждать выхода следующих наборов системной логики.

Их релиз состоялся во втором квартале 2018 года – чипсеты h470, B360 и h410 хоть и базируются на более совершенном 14-нм техпроцессе, по ключевым спецификациям уступают топовому Z370 – в первую очередь тем, что не поддерживают разгон ЦП и памяти. Рассмотрим их подробнее.

Intel Z370

Появившийся первым чипсет Z370 – один из наиболее продвинутых вариантов для процессоров Coffee Lake. Как и остальные наборы логики, называющиеся на Z, Intel Z370 обеспечивает возможность разгона ЦП и оперативной памяти и позволяет эффективно распараллеливать линии PCI-E 3.0, что пригодится, если вы хотите собрать игровой системник с двумя или более видеокартами.

Из-за того, что чипсет вышел раньше остальных, он не поддерживает USB 3.1 и Intel CNVi (набор компонентов, позволяющий реализовать встроенный скоростной WI-Fi модуль) «из коробки», но благодаря усилиям производителей в некоторых материнских платах Z370 поддержка этих технологий все же имеется.

Z370 – отличный вариант для мощных игровых компьютеров с разгоняемыми процессорами (они отмечаются литерой K, например, Intel Core i5-8600K) или более, чем одной видеокартой. В остальных случаях возможности чипсета избыточны, и переплачивать за них не стоит.

Intel h470

У h470 мало отличий от своего «старшего брата», но одно из них весьма существенно – отсутствие поддержки разгона. Если, собирая игровой компьютер, вы не планируете покупать «K» процессор со свободным множителем, а предпочитаете вложить деньги в видеокарту (чаще всего именно сочетание 4-6 ядерного процессора Intel с мощной видеокартой – оптимальный вариант для игр) — h470 вам подойдет.

Хотя, вероятно, лучше будет сэкономить на материнке и взять B360. Кстати, как и Z370, h470 позволяет организовывать RAID-массивы, но ценность их применения в домашнем ПК сомнительна, а пользователи, которым требуется эта функция, вряд ли почерпнут новую информацию из этой статьи.

Intel B360

B360 – оптимальный вариант для игровой или мультимедийной конфигурации, если не планируется разгон процессора. Он без проблем справится с любой, даже самой мощной видеокартой и большим набором накопителей. Отличия от h470 незначительны – из ключевых можно отметить только 12 линий PCI-E 3. 0 вместо 20, но разницы в фактической производительности из-за этого не будет.

Судя по проведенным несколькими независимыми ресурсами тестам, видеокартам уровня NVIDIA GTX 1080 или RTX 2080 достаточно даже 8 линий PCI-E для полноценной работы – разница с 16 составляет 0-2 кадра в секунду, что находится в пределах погрешности. К тому же, не стоит обращать внимание исключительно на чипсет – он определяет лишь базовые спецификации материнской платы, остальное зависит от реализации продукта конкретным производителем.

Intel h410

h410 – бюджетный набор системной логики, предназначенный для простых домашних и офисных конфигураций. Он подойдет и для недорогого мультимедийного или игрового ПК, но мы рекомендуем обратить внимание на B360 – переплата невелика, а возможностей существенно больше. Один канал и два слота для оперативной памяти в 2019 году – слишком мало, да и отсутствие поддержки PCI-E 3.0 говорит само за себя. Не стоит забывать и о том, что у многих МП на h410 нет разъемов USB 3.1 и M.2, а некоторые компании-производители экономят на питании и видеоразъемах материнок начальной ценовой категории.

Intel Z390

Этот чипсет – обновленная версия Z370, отличающаяся от него только техпроцессом (как и другие чипсеты Coffee Lake новее Z370, выпускается по 14-нм) и поддержкой USB 3.1 Gen 2, а также Intel Wireless-AC MAC. Больше никаких новшеств по сравнению с предыдущим набором логики для разгоняемых процессоров он не несет. Соответственно, и сфера применения остается прежней – конфигурации «под разгон» и/или с двумя и более видеокартами.

Для Z390 заявлена поддержка Cannon Lake, что будет плюсом для покупателей, планирующих апгрейд, но есть ли в таком апгрейде смысл? В отличие от GPU, центральные процессоры наращивают свою производительность медленно, и разница между моделями одной ценовой категории соседних поколений вряд ли будет превышать несколько процентов.

Заключение

Важно правильно подходить к выбору материнской платы – именно она должна подбираться под конкретную конфигурацию, а не наоборот. Для мощных Coffee Lake сборок с разгоняемым процессором или двумя видеокартами подойдут Z390 или Z370, для конфигураций среднего уровня стоит рассмотреть варианты на B360, и, изредка, на h470. h410 – слишком компромиссное решение, чтобы рекомендовать его для ПК выше бюджетного уровня, тем более, почти за ту же стоимость можно найти неплохие модели на B360.

Обращайте внимание не только на сокет и чипсет – реализации материнских плат на одном наборе системной логики могут существенно отличаться. Заранее продумайте возможности для будущего апгрейда – возможно, вам понадобится дополнительный M.2 слот, еще два разъема для планок оперативки или несколько PCI-E x1 для различных плат расширения?

Не забывайте о том, что поддержка Intel CNVi не гарантирует наличия встроенного Wi-Fi адаптера – перед покупкой советуем внимательно изучить спецификации выбранной материнской платы и других комплектующих, а в случае недостатка опыта – спросить совета на профильных форумах.

Чипсеты Интел сокет 1151 v2: какая в них разница?

Опубликовано 17.12.2019 автор — 0 комментариев

Здравствуйте, дорогие посетители моего блога! Сегодня мы с вами разберем чипсеты интел сокет 1151 v2: какая разница между ними, какие модели актуальны в 2019 году, какую материнскую плату стоит взять для девятого поколения CPU.

О процессорах на архитектуре Coffe Lake

Эта архитектура в 2017 году пришла на смену предшественнику — ядру Kaby Lake. Фактически, это и есть «продвинутая» версия Каби Лейк, созданная также на техпроцессе 14 нм. Разница в том, что производитель решился на наращивание числа ядер процессора.

Из-за увеличения потребности в энергоснабжении новые ЦП оказались несовместимы со слотом LGA 1151 и чипсетами 200‑й серии. Список чипов Intel пополнился новыми моделями 300‑й серии, разработанными специально для этих CPU: Z390, В360, B365, Н310, Н370 и Q360.

Для пользователя, который решил установить на компьютер процессор 9 поколение, это означает необходимость покупки также и материнской платы, которая подходит исходя из таблички совместимости: с сокетом 1151 v2 и чипсетом 300‑й версии.

Сравнение разных чипов этой серии

Z390, Z370 и Q370 используются в топовых моделях системных плат. Все остальные модификации — их урезанные версии с ограничениями в плане функциональных возможностей.

Z390, Z370 стоит использовать, когда нужно выжать максимальные вычислительные возможности из готовой сборки: разгонять процессор (нужен ЦП с разблокированным множителем серии К), а также оперативную память.

h470, B360 — массовая «народная» серия без поддержки разгона ОЗУ и центрального процессора. На плате с чипом h470 возможно организовать дисковый RAID массив — использовать несколько винчестеров для ускорения работы системы.

h410 — представитель бюджетного сегмента. Он будет оптимальным решением для «младших» процессоров с архитектурой Coffe Lake. О том, как узнать чипсет материнской платы, вы можете почитать в этом посте.

Какую системную плату выбрать

При покупке комплектующих следует ориентироваться исходя из приоритетных задач, которые пользователь ставит перед компьютером, и режима его эксплуатации. Я рекомендую:

  • Z370 — если вы планируете разгонять оперативку и «камень»;
  • B360 — Для универсального компьютера;
  • h470 — для такого же, но с RAID массивом;
  • h410 — для бюджетной сборки или офисного компьютера.

Также при выборе системной платы учитывайте прочие важные параметры: поддерживаемые типы ОЗУ и количество слотов под нее (лучше 4, чем 2), форм-фактор, наличие и количество необходимых портов: LAN, PCI, PCI‑E, USB, SATA, M.2, FireWire(не обязательно).

Также для вас будут полезны статьи «Что такое pci e x16» и «Обзор MSI B360m PRO VDH». Буду признателен, если вы поделитесь этим постом в социальных сетях. До завтра!

С уважением, автор блога Андрей Андреев.

Игровые материнские платы — лучшие материнские платы для игрового ПК

Именно материнская плата диктует геймеру, какими процессором и видеокартой он сможет пользоваться. Кроме того, она ограничивает применение накопителей данных и оперативной памяти. С нашей помощью, с нашими результатами тестов всех лучших плат от Asus, Gigabyte, MSI и ASRock вы сможете определиться, что же в итоге выбрать для своего ПК.

Во время подобного выбора геймеру обычно приходится рассмотреть множество вариантов, но самым главным выбором, конечно же, становится необходимость определиться с процессором, который вдохнет жизнь в ваш новый компьютер: будет то AMD или Intel. За последние год красная команда запустила платформу Ryzen и новую линейку материнских плат AM4, что сильно затруднило выбор.

ASUS ROG STRIX Z390-E GAMING

Чипсет: Z390 | Сокет: LGA 1151 v2 | Форм-фактор: ATX | Multi GPU: 2x Nvidia SLI, 3x AMD CrossFire

Asus ROG Strix Z390-E Gaming отмечает начальный уровень в высококлассном диапазоне ROG. Несмотря на данное высококлассное наследие, периферия довольно хорошо подходит для заядлых геймеров и пользователей, любящих разгонять свою систему. Z390-E сочетает в себе достаточно функций ROG, не переступая через крайности.

Чипсет Z390 не предлагает столько возможностей по сравнению с предшественником Z370, однако разгон AI и несколько повторяющихся обновлений по уже проверенной формуле делают Z390 достойным улучшением.

Плюсы:

  • Чипсет Z390;
  • Легкий разгон;
  • Отличная связь.

Минусы:

MSI Z390 GAMING PRO CARBON AC

Чипсет: Z390 | Сокет: LGA 1151 v2 | Форм-фактор: ATX | Multi GPU: 2x Nvidia SLI, 3x AMD CrossFire

Между MSI Z390 и качественной платой STRIX выше довольно небольшая разница. Asus действительно выигрывает только потому, что ее продукту не нужно никаких пользовательских настроек, чтобы процессор работал как можно лучше, а для разгона памяти нужно просто установить переключатель XMP в BIOS. MSI Gaming Pro Carbon AC по-прежнему более чем способна сопоставить процессор и игровую производительность, легко достигая того же разгона 5,2 ГГц с i7-8700K.

Версия «AC» обладает дискретной картой WiFi 802.11ac, усиленными слотами PCIe и двумя разъемами M.2. Один из них имеет радиатор на разъеме M.2, что помогает охлаждать накопитель NVMe. Устройство также имеет более легкодоступные USB-разъемы на задней панели платы и красивую расцветку RGB.

Плюсы:

  • Чипсет Z390;
  • Радиатор M.2.

Минусы:

  • Не способен разгонять сразу все ядра автоматически.

ASUS TUF Z390-PRO GAMING

Чипсет: Z390 | Сокет: LGA 1151 v2 | Форм-фактор: ATX | Multi GPU: 2x Nvidia SLI, 2x AMD CrossFire

Плата Asus TUF обеспечивает производительность на уровне Coffee Lake гораздо дешевле, чем MSI или Asus STRIX. Набор функций немного меньше — защита только в одном слоте PCIe, а печатная плата более хрупкая, — но она по-прежнему обладает отличными функциями разгона, а также многоядерным расширением Asus.

Это делает плату быстродействующей при работе с любым процессором K-серии. Это также означает, что у вас есть игровая производительность без необходимости каких-либо настроек, кроме обеспечения работоспособности ОЗУ с настройками XMP.

Плюсы:

  • Доступная;
  • Совместимость со всеми ядрами;
  • Отличная производительность.

Минусы:

  • Хрупкая печатная плата.



ASRock B450 Pro4

Чипсет: AMD B450 | Сокет: AM4 | Форм-фактор: ATX

Подогнанная под процессоры Ryzen, материнская плата ASRock B450 Pro4 является одной из лучших в своем ценовом сегменте. В периферии предусмотрены четыре слота для оперативной памяти, позволяющие монтировать планки общим объемом до 64 гигабайт и частотой 3200 МГц.

Плата оснащена двумя слотами M2 для установки шустрых SSD, 7-канальным звуком из коробки, поддерживает технологию CrossFire X и AMI БИОС. Если вы подыскиваете нечто приземленное для игр, на сегодняшний день Pro4 станет очень достойным вариантом.

Плюсы:

  • Недорогая;
  • Дружит с процессорами Ryzen;
  • Производительная.

Минусы:

  • Посредственное охлаждение.

ASRock Z490 Taichi

Чипсет: Intel Z490 Express | Сокет: LGA1200 | Форм-фактор: ATX

Быстрая материнская плата, включающая восемь SATA-портов, три разъема M2 и продвинутый USB 3.2 Gen. Кроме того, Z490 Taichi оснащена отличной системой для питания процессора, двойной сетевой картой и WI-FI модулем.

У платы модифицированная система охлаждения, усиленная тремя встроенными кулерами, премиальный внешний вид и отличная производительность без разгона.

Плюсы:

  • Три порта М2 и восемь SATA;
  • Наличие USB 3.2 Gen 2X2 Type-C port;
  • Отличное охлаждение.

Минусы:

  • Не лучший вариант для любителей разгона.

MSI B450 GAMING PLUS MAX

Чипсет: AMD B450 | Сокет: AM4 | Форм-фактор: ATX

Плата поддерживает технологию параллельной обработки нескольких графических процессоров и содержит четыре слота под RAM с максимальной частотой в 4133 МГц. На устройстве предусмотрен всего один разъем М2 и шесть  SATA-портов.

При умеренном ценнике у Gaming Plus Max достаточно высокий потенциал для разгона. Кроме того, плата сразу поддерживает все процессоры Ryzen и оснащена приятной подсветкой. Доступный вариант для современного гейминга.

Плюсы:

  • Можно разгонять;
  • Поддерживает RAM в 4133 МГц;
  • Поддерживает CrossFire.

Минусы:

  • Всего один слот M2.

Gigabyte Z390 Gaming X

Чипсет: Intel Z390 | Сокет: LGA 1151 | Форм-фактор: ATX

Отличная плата из средней ценовой категории, которая легко вытягивает умеренный разгон. Материнка поддерживает восьмиядерные процессоры Intel девятого поколения, двумя M2 разъемами, хорошей системой охлаждения и функциональным БИОСом.

Приятные внешний вид и подсветка, отличное встроенное аудио и современная сетевая карта Intel — Z390 Gaming X станет превосходной основной для быстрого игрового ПК с современной начинкой.

Плюсы:

  • Отличный потенциал для разгона;
  • Хороший БИОС;
  • Быстрая сетевая карта.

Минусы:

ASRock TRX40 Taichi

Чипсет: AMD TRX40 | Сокет: sTRX4 | Форм-фактор: ATX

Материнская плата из флагманской линейки AsRock с 16 фазами питания и радиатором, охлаждаемым при помощи двойной системы вентиляции. В периферию встроена двойная сетевая карта, целых шесть М2 слотов, 14 USB портов, из которых четыре — быстрые и один USB 3.2, а также звук 7.1 и контроллер Wi-Fi 6.

ASRock TRX40 TAICHI способна обеспечить работу любых совместимых с ней процессоров и полноценно их разогнать. Стильный дизайн и очень красивая подсветка с широкими возможностями для подключения дополнительной RGB прилагаются.

Плюсы:

  • Поддержка шести накопителей NVMe M. 2;
  • Потрясающий потенциал для оверлокинга;
  • Отличная система питания.

Минусы:

  • Высокий ценник.

MSI MPG X570 GAMING PLUS

Чипсет: AMD X570 | Сокет: AM4 | Форм-фактор: ATX

Любопытный вариант, обладающий достаточной мощностью для поддержания любого процессора из семейства AMD , рассчитанных на АМ4. У материнки отличная сборка, широкий выбор интерфейсов подключения, VRM охлаждение и БИОС с возможностью тонкой настройки профилей.

Главным преимуществом MSI MPG X570 Gaming Plus остается ее стоимость — материнскую плату с таким набором достоинств и возможностей найти по схожей цене практически невозможно.

Плюсы:

  • Одна из лучших за эту цену;
  • Качественная сборка.

Минусы:

  • БИОС нуждается в доработке.

ASUS TUF GAMING X570-PLUS (WI-FI)

Чипсет: X570 | Сокет: AM4 | Форм-фактор: ATX

Даже «бюджетная» X570 — это значительные инвестиции. В конце концов, плата фактически была сделана для самых ярых геймеров. Тем не менее более дешевые материнские платы в линейке сегодня предлагают наилучшее сочетание производительности, функциональности и доступности, если вам абсолютно необходимо иметь самые современные технологии.

Asus TUF Gaming X570-Plus (Wi-Fi) является самой дешевой материнской платой из линейки X570, которую мы тестировали, и поэтому делает ее наиболее экономически эффективной точкой входа в экосистему PCIe 4.0. Устройство по-прежнему будет стоить гораздо больше денег, чем требовалось предыдущим материнским платам AM4 TUF Gaming, но если вы не можете согласиться на что-то меньшее, тогда более чем способная TUF – то, что надо.

Плюсы:

  • PCIe 4.0;
  • Wi-Fi;
  • Многофункциональная.

Минусы:

  • Дешевая X570 — это оксюморон.

MSI X470 GAMING PRO CARBON

Чипсет: X470 | Сокет: AM4 | Форм-фактор: ATX

Gaming Pro Carbon от MSI является одной из самых доступных среди представителей X470, но не думайте, что данная плата не обладает широким спектром функций. Помимо светодиодной подсветки RGB, навеянной франшизой «Форсаж», MSI также позаботилась о том, чтобы на устройстве были все базовые характеристики, и при этом оно выглядело эстетически красиво.

Слоты памяти, GPU и PCIe SSD были улучшены во избежание повреждения при добавлении компонентов, отверстия для винтов имеют двойную защиту, чтобы случайно не сломать печатную плату при установке. К ней также добавлены как AMD CrossFire, так и Nvidia SLI поддержка графических процессоров. Кроме того, MSI выделила пару USB-портов с поддержкой VR. Таким образом, материнка имеет отличные характеристики и впечатляющий набор функций.

Плюсы:

  • Доступная X470;
  • Крепкая.

Минусы:

  • RGB подсветка понравится не всем.

ASUS ROG STRIX X570-E GAMING

Чипсет: X570 | Сокет: AM4 | Форм-фактор: ATX

Strix X570-E, безусловно, является привлекательным предложением. Когда вы выбираете компоненты для своего игрового ПК, часть вас всегда захочет потратиться на материнскую плату, и X570-E — это идеальная покупка с кучей портов USB, превосходным стилем и отличной производительностью.

Strix X570-E на самом деле довольно сравнима с приведенной ниже Crosshair, хотя более подходит для заядлых энтузиастов. Тем не менее, даже без абсурдных функций, которые в основном касаются повышения цен до уровня стратосферы, чипсет X570 по-прежнему обходится дорого, и даже Strix X570-E не может этого избежать. Так что данный продукт лучше всего рассмотреть в том случае, если вы в меньшей степени обеспокоены тратой всех усердным трудом заработанных денег.

Плюсы:

  • Лучшее качество;
  • Многофункциональная;
  • Превосходное соединение.

Минусы:

ASUS ROG CROSSHAIR VIII HERO (WI-FI)

Чипсет: X570 | Сокет: AM4 | Форм-фактор: ATX

Бренд Republic of Gamers от Asus — это всегда первоклассный продукт. Strix X470 обходит Crosshair VIII на вершине чарта из-за выгодной цены, но если деньги не проблема, Crosshair VIII забирает всю славу себе.

Все зависит от качества сборки и набора функций платы ROG. Это самая заточенная под USB материнская плата из всех, и если уж тратить на периферию столько, то она должна быть именно такой!

Плюсы:

  • Качественная сборка;
  • Множество USB портов;
  • Отличная VRM.

Минусы:

  • Исключительно дорогая.

Gigabyte B360 Aorus Gaming 3 WiFi

Чипсет: B360 | Сокет: LGA 1151 v2 | Форм-фактор: ATX | mGPU: Quad CF/2xSLI

Платы на чипсете B360 – лучший выбор для бюджетных игровых ПК. h470 зачастую слишком дороги, не говоря уже о Z370, которые, правда, и предлагают гораздо большие возможности.

У MSI B360M Mortar большая итоговая производительность, она дешевле, меньше по размерам и универсальнее, но у платы Gigabyte есть возможность беспроводной связи. Да, MSI – лучший выбор, но и Aorus – отличный вариант.

Плюсы:

  • Хороший выбор портов;
  • Беспроводная связь;
  • Цена.

Минусы:

  • Небольшой потенциал для разгона.

MSI X299 SLI PLUS

Чипсет: Intel X299| Сокет: LGA2066 | Форм-фактор: ATX

Игровая плата, предназначенная для работы с топовыми процессорами Intel. Материнка поддерживает технологию гибридной графики Nvidia SLI и до 128 гигабайт оперативной памяти с частотой до 4500 МГц. В плату встроены восемь портов SATA и два разъема М2 с защитой накопителей от перегрева.

Материнка легко разгоняется, хорошо справляется с высокими температурами, а также обеспечивает отличный многоканальный звук благодаря современному аудиочипу. Бонусом идут удобное расположение внешних интерфейсов, приятный BIOS и система предохранения от повышенного напряжения.

Плюсы:

  • Хорошая сборка;
  • Очень производительная;
  • Легко разгоняется.

Минусы:

  • Мало фаз питания для процессора.

ASUS ROG STRIX Z390-I GAMING

Чипсет: Z390 | Сокет: LGA 1151 v2 | Форм-фактор: Mini-ITX

Материнские платы на Mini-ITX восхитительны. Однако, если одного лишь форм-фактора недостаточно, чтобы убедить вас, Asus ROG Strix Z390-I Gaming также обладает отличным набором функциональных возможностей на компактной материнской плате небольшого размера. Вы получаете 8 ядер и 16 потоков, что сделает даже самый слабый ПК намного мощнее.

Периферия обладает серьезной функциональностью, несмотря на крошечный размер. В то время как чипсет мало что может предложить по сравнению с предшественником в лице Z370, Asus добавили много дополнительных возможностей, чтобы сделать следующее поколение достойным. Что касается маленьких восьмиъядерных монстров, Z390-I – то, что надо.

Плюсы:

  • Отличные возможности;
  • Компактный Mini-ITX.

Минусы:

ASUS ROG STRIX X470-F GAMING

Чипсет: X470 | Сокет: AM4 | Форм-фактор: ATX

Мы по-прежнему рекомендуем использовать Asus ROG Strix X470-F Gaming на пару с любимыми процессорами Ryzen. Это связано с тем, что, хотя AMD выпустила чипсет X570 для 7-нм процессоров серии Ryzen 3000, обратная совместимость была сохранена, и данная материнская плата доказала свою способность, когда дело доходит до производительности.

Устройство также обеспечивает более высокую базовую производительность по разгону, чем другие платы X470, и даже почти полностью соответствует новейшим X570. И хотя периферия дорогая, она дешевле, чем новые альтернативы, и невероятно многофункциональна.

Плюсы:

  • Дешевле, чем альтернатива X570;
  • Множество функций;
  • Множество портов.

Минусы:

  • Вам на самом деле нужно это?

MSI MEG X570 ACE

Чипсет: X570 | Сокет: AM4 | Форм-фактор: ATX

В целом, трудно рекомендовать хай-энд материнскую плату X570. Эти инвестиции не принесут особой производительности, и многие бонусные функции, включенные в эти материнские платы, бесполезны для всех, кроме самых заядлых любителей погонять процессор. Тем не менее, если вам действительно нужно обладать лучшим во всем, MSI MEG X570 Ace – то, что надо.

Плата обладает мощным набором функций, с усиленными слотами, поддержкой сети Killer и тремя портами SSM NVMe. Кроме того, здесь есть встроенное освещение RGB LED, которое выглядит довольно эстетично. Все это не является эксклюзивным для Ace, но в сочетании с поддержкой PCIe 4.0 чаша весов склоняется в ее сторону.

Плюсы:

  • Многофункциональная;
  • RGB освещение;
  • PCIe 4.0.

Минусы:

GIGABYTE AB350-GAMING 3

Чипсет: B350 | Сокет: AM4 | Форм-фактор: ATX

Плата B350 от Gigabyte – устройство, которое мы бы с удовольствием комбинировали с Ryzen (даже Ryzen 3000). Периферия стоит не слишком дорого, и при правильных настройках она является одной из самых мощных из всех АМ4 плат. Недостаток один – она нагревается при пиковых и холостых температурах, и это подтверждается тем фактом, что она также потребляет больше всего энергии при работе на полной мощности.

Плюсы:

  • Дешевая;
  • Поддерживает Ryzen 3000;
  • Отличный выбор портов.

Минусы:

  • Перегревается.

ASUS ROG STRIX X470-I GAMING

Чипсет: X470 | Сокет: AM4 | Форм фактор: Mini-ITX

Размер – не главное, ведь так? В данном случае это абсолютная правда, поскольку Asus X470-I нельзя судить только по объёмам. Данная крошечная материнская плата умудряется сочетать в себе множество функций и достаточную производительность.

Неизбежно, плата имеет некоторые провалы в общих показателях производительности по сравнению с другими топовыми продуктами, но учитывая то, какие функции Asus сумели вложить сюда, это настоящее чудо.

Плюсы:

  • Компактная;
  • Многофункциональная.

Минусы:

  • Ограниченное место для обновлений/SSD.

MSI Z370 Gaming Pro Carbon AC

Чипсет: Z370 | Сокет: LGA 1151 v2 | Форм-фактор: ATX | mGPU: 2x SLI, 3x CF

Промежуточное звено между мощью MSI Z370 и качеством STRIX. Asus занимает строчку выше только потому, что не требует от пользователя никаких усилий, чтобы разогнать процессор и память, нужно только включить XMP в BIOS. Но MSI Z370 Gaming Pro Carbon AC более способна составить конкуренцию STRIX, при помощи небольших манипуляций с частотами добиваясь 5,2ГГц у i7-8700K. Ведь, если у вас процессор К-серии, глупо его не разгонять, верно?

«АС» означает наличие дискретного Wi-Fi модуля 802. 11ac, усиленные слоты PCIe и два разъема М.2. Один из этих разъемов прикрыт специальным щитом, работающим как радиатор для NVME накопителя, но не таким жестким, как в MSI X299 или Asus Z370. У MSI Z370 Gaming Pro Carbon AC больше доступных USB портов на задней панели и больше RGB светодиодов, если вы их любите. А еще она дешевле.

Asus TUF Z370-Pro Gaming

Чипсет: Z370 | Сокет: LGA 1151 v2 | Форм-фактор: ATX | mGPU: 2x SLI, 2x CF

Недорогая (для топовых) плата Asus TUF выжимает из процессоров Coffee Lake заметно меньше, чем более дорогие MSI и Asus STRIX. У нее всего один усиленный PCIe слот, а сама печатная плата чуть тоньше остальных, но, тем не менее, Asus TUF Z370-Pro Gaming обладает всем фирменным оверклокерским потенциалом, позволяющим игнорировать установленные Intel ограничения.

Она, что называется, накоротке со всеми процессорами К-серии, и может разогнать их без необходимости блуждания по настройкам BIOS, кроме, разумеется, включения XMP профиля.

Лучшие процессоры на 1151 сокет

Сокет LGA 1151 использовался для процессоров Intel шестого, седьмого и последующих поколений, вплоть до последнего – девятого. Считается заменой сокету 1150, который в 2015 году был признан устаревшим и не удовлетворяющим требованиям современных процессоров. Сокет поддерживает такие архитектуры: Coffee Lake Refresh, Coffee Lake, Kaby Lake, Sky Lake.

В декабре 2018 года компания Intel представила процессоры, на изготовленные на основе архитектуры Ice Lake. При этом не было упомянуто появление какого-либо нового сокета, а значит можно рассчитывать, что LGA 1151 v2 останется актуален и для десятого поколения процессоров Intel. В этой статье мы собрали лучшие процессоры на сокет 1151.

Содержание статьи:

Особенности сокета LGA1151

Разъем используется в персональных компьютерах начального и среднего уровня. Название LGA подразумевает подпружиненные контакты, которых в данном сокете 1151 штука. Процессоры с сокетом LGA 1151 могут использовать 16 линий PCI—E 3.0, применяя интерфейс DMI 3.0, что позволяет достичь скорости передачи данных до 3,9 ГБ/с в каждую из сторон. Крепление кулера унифицировано и подходит для установки систем охлаждения подходящих для LGA 1150 и LGA 1155.

Существует две версии сокета. Процессоры восьмого поколения требовали повышенного энергоснабжения, поэтому часть зарезервированных контактов было отдано под подачу питания. Изменение схемы питания процессора стало основной причиной появления второй ревизии сокета. Первая версия сокета применяется для процессоров Sky Lake и Kaby Lake, но не подходит для появившихся позднее Coffee Lake. Обе версии физически совместимы, но электронная часть отличается, поэтому процессор девятого поколения не будет функционировать, если поставить его в сокет первой ревизии. Аналогичная ситуация и для выпущенных ранее процессоров, если использовать их в разъеме второй ревизии.

Также они разделяются по совместимости с чипсетами материнских плат. C LGA 1151 успешно работают чипсеты серий сотой и двухсотой, а у LGA 1151 v2 совместимость достигается только с чипсетами трехсотой серии. Чтобы правильно подобрать процессор и материнскую плату, необходимо заранее знать версию разъема. Данную информацию не сложно получить как с помощью специального ПО, например CPU—Z, так и определить, посмотрев маркировку на материнской плате. А теперь давайте рассмотрим лучшие процессоры для 1151 сокета.

Лучшие процессоры на 1151 сокет

1. Intel Core i7-6700K

  • Сокет: FCLGA 1151;
  • Архитектура: Skylake;
  • Количество ядер/потоков: 4/8;
  • Частота базовая/boost: 4/4,2 GHz;
  • Техпроцесс: 14 nm;
  • TDP: 91 W;
  • Кэш L3: 8 Мб.

Один из первых процессоров, изготовленных по технологии 14 нм, которая позволила существенно снизить энергопотребление и, одновременно, увеличить производительность на 8-10% по сравнению с предыдущими поколениями.

Применены технологии Intel, которые позволяют повышать скорость работы процессора, динамически регулируя энергопотребление и позволяя оборудованию работать при температурах превышающих номинальные в безопасном диапазоне. Данный подход увеличивает эффективность энергопотребления и фактически осуществляет разгон процессора. Для этого использована вторая, улучшенная версия технологии Intel® Turbo Boost.

2. Intel Core i5-7500

  • Сокет: FCLGA 1151;
  • Архитектура: Kaby Lake;
  • Количество ядер/потоков: 4/4;
  • Частота базовая/boost: 3,4/3,8 GHz;
  • Техпроцесс: 14 nm;
  • TDP: 65 W;
  • Кэш L3: 6 Мб.

Быстрый процессор, который отлично подходит для игровых сборок и ПК, предназначенных для обработки графики. Отличная система охлаждения делает его надежным в длительной перспективе.

Применена система снижения энергопотребления – производится градация по состояниям бездействия, в зависимости от загруженности процессора, что позволяет варьировать питание микрочипа, программно осуществляя энергосбережение.

3. Intel Core i5-7600

  • Сокет: FCLGA 1151;
  • Архитектура: Kaby Lake;
  • Количество ядер/потоков: 4/4;
  • Частота базовая/boost: 3,5/4,1 GHz;
  • Техпроцесс: 14 nm;
  • TDP: 65 W;
  • Кэш L3: 6 Мб.

Способен разгоняться до 4,1 GHz в турбо режиме, что является хорошим показателем для его ценовой категории. Встроенное видео способно без труда как решать офисные задачи, так и отлично справляться с загрузкой контента, во время веб-серфинга.

Применена особая технология виртуализации, которая, при использовании виртуальной машины, позволяет напрямую передавать управление устройствами ввода вывода, без затраты дополнительных ресурсов на эмуляцию промежуточных процессов.

4. Intel Core i7-7700K

  • Сокет: FCLGA 1151;
  • Архитектура: Kaby Lake;
  • Количество ядер/потоков: 4/4;
  • Частота базовая/boost: 3,4/3,8 GHz;
  • Техпроцесс: 14 nm;
  • TDP: 65 W;
  • Кэш L3: 6 Мб;

Высокие показатели производительности при работе с 3D графикой и рендеринге. Охлаждение на высоте, как и у большинства моделей Intel. Это лучший процессор на 1151 сокет для игр.

Встроенная технология Hyper-Threading осуществляет обработку информации в два потока, относящихся к каждому физическому ядру. Данный метод существенно ускоряет работу при выполнении многопоточных задач, а также решает множество сложностей при параллельной работе нескольких приложений.

Это далеко не все лучшие процессоры lga 1151, но нам пора переходить к сокету версии v2.

Какие процессоры подходят для сокета 1151 v2

Все предыдущие процессоры могут работать только с версией сокета v1, а теперь давайте разберемся какие процессоры подходят на сокет 1151 v2

5. Intel Core i3-8100

  • Сокет: FCLGA 1151;
  • Архитектура: Coffee Lake;
  • Количество ядер/потоков: 4/4;
  • Частота базовая/boost: 3,6/- GHz;
  • Техпроцесс: 14 nm;
  • TDP: 65 W;
  • Кэш L3: 6 Мб;

Недорогой процессор для массового пользователя. Первый среди линейки i3, в котором применено четыре физических ядра. Обладая относительно невысокой заявленной частотой, имеет большую производительность при выполнении параллельных задач, чем предыдущее поколение.

6. Intel Core i7-8086K

  • Сокет: FCLGA 1151;
  • Архитектура: Coffee Lake;
  • Количество ядер/потоков: 6/12;
  • Частота базовая/boost: 4,0/5,0 GHz;
  • Техпроцесс: 14 nm;
  • TDP: 95 W;
  • Кэш L3: 12 МБ.

Специальное издание к юбилею выхода первого чипсета с архитектурой х86. Согласно проведенным тестам, является особой версией модели i7 8700, с которой максимально сходен по параметрам, обгоняя лишь на некоторых малоиспользуемых режимах работы.

7. Intel Core i7 8700K

  • Сокет: FCLGA 1151;
  • Архитектура: Coffee Lake;
  • Количество ядер/потоков: 6/12;
  • Частота базовая/boost: 3,7/4,7 GHz;
  • Техпроцесс: 14 nm;
  • TDP: 95 W;
  • Кэш L3: 12 Мб.

Позиционируется как передовой игровой процессор восьмого поколения. Практика использования подтверждает, что данный чип способен хорошо справляться с задачами обработки графики и многопоточной нагрузкой.

8. Intel Core i5-9400F

  • Сокет: FCLGA 1151;
  • Архитектура: Coffee Lake Refresh;
  • Количество ядер/потоков: 6/6;
  • Частота базовая/boost: 2,9/4,1 GHz;
  • Техпроцесс: 14 nm;
  • TDP: 65 W;
  • Кэш L3: 9 МБ;

Особенность – отсутствие встроенной графики. Данное новшество в линейке i5 позволило снизить стоимость за счет применения ядер с поврежденной графической частью, которые ранее отбраковывались. В итоге, пользователь получает существенную выгоду, приобретая быстрый и современный процессор Intel дешевле.

9. Intel Core i5-9600K



  • Сокет: FCLGA 1151;
  • Архитектура: Coffee Lake Refresh;
  • Количество ядер/потоков: 6/6;
  • Частота базовая/boost: 3,7/4,6 GHz;
  • Техпроцесс: 14 nm;
  • TDP: 95 W;
  • Кэш L3: 9 Мб.

Повышенная частота шестиядерного процессора, а также турборежим привели к необходимости максимально усовершенствовать систему теплоотвода. Применяемая ранее термопаста заменена на металлический припой. Это стало важным фактором, позволившим достичь высокой производительности.

10. Intel Core i9-9900K

  • Сокет: FCLGA 1151;
  • Архитектура: Coffee Lake Refresh;
  • Количество ядер/потоков: 8/16;
  • Частота базовая/boost: 3,6/5,0 GHz;
  • Техпроцесс: 14 nm;
  • TDP: 95 W;
  • Кэш L3: 16 Мб;

Топовая модель, флагман девятого поколения и самый многообещающий процессор Intel 2018 года. Может розганяться до 5 ГГц в турборежиме и имеет небольшое тепловыделение в районе 95 ватт. Благодаря восьми ядрам и шеснадцати потокам процессор будет отлично тянуть все современные игры и справляться с другими ресурсоемкими задачами, но и цена у него соответствующая. Этот находится на одной из первых позиций рейтинга бестселлеров от Amazon после Ryzen.

Выводы

Версия сокета мало влияет на производительность, не добавляя особых возможностей ПК. Главное отличие заключается в устанавливаемом процессоре. Мощные современные версии восьмого, девятого и, в перспективе, десятого поколений на голову превосходят уже отживающие свой век Skylake и Kaby Lake.

Но, не смотря на очевидное превосходство новейших моделей, процессоры 6 и 7 поколений, предназначенные для ПК начального и среднего уровня, достойно справляются со всем спектром задач, возникающих у пользователей обычных домашних компьютеров. И платы с сокетом LGA 1151 v1 остаются популярны, потому что есть спрос на недорогие процессоры. Ведь нет необходимости покупать мощное современное оборудование и переплачивать за производительность, которая останется невостребованной. Вы считаете, что другие лучшие процессоры на сокет LGA 1151 не попали в наш список? Напишите о них в комментариях!

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

5 лучших материнских плат LGA 1151 для игр в 2021 году

Если вы хотите построить игровую систему Intel с процессорами 8-го или 9-го поколения, вам понадобится материнская плата с поддержкой сокета LGA 1151.

К счастью, как и в случае со всеми сокетами, существует множество материнских плат из всех серий Intel Chipset, а также различных форм-факторов, которые вы можете найти для процессоров Intel.

В этой статье мы рассмотрим некоторые из лучших материнских плат LGA 1151 для игр, которые вы можете найти для игр.

Ищете ли вы платы бюджетной серии H или премиум-серии Z, сокет Intel LGA 1151 можно найти на всех. Однако для игровой настройки мы настоятельно рекомендуем выбрать материнскую плату серии Z, если вы энтузиаст, или серию B, если у вас ограниченный бюджет.

Список лучших материнских плат LGA 1151 для игр в 2021 году

Следующие материнские платы для LGA 1151 выделяются с точки зрения стоимости и популярности.

  1. ASUS ROG Strix B365-F — Рекомендуемая материнская плата LGA 1151 для игр
  2. GIGABYTE Z390 M — Рекомендуемая Micro ATX MOBO
  3. GIGABYTE B365M DS3H — Бюджетный вариант
  4. MSI MPG Z390 Gaming Edge AC — Класс производительности
  5. Z390 GIGORYTE PRO WIFI — Лучшая схема фазного питания

1.ASUS ROG Strix B365-F — Рекомендуемая материнская плата LGA 1151 для игр

Во-первых, у нас есть одна из наиболее рекомендуемых материнских плат для игр, которая также оказывается довольно доступной.

Если вы планируете построить экономичную установку, но у вас нет амбиций на разгон, то на наш взгляд, это лучшая материнская плата LGA 1151 для игр.

Он соответствует форм-фактору ATX и с эстетической точки зрения полностью удовлетворяет потребности геймеров благодаря красивым радиаторам и RGB-подсветке.

Он оснащен набором микросхем B365, который отлично подходит для бюджетных игровых сборок. Хотя он не такой надежный, как набор микросхем серии Z, если вы не планируете получать «разблокированный» процессор или процессор, созданный для разгона, этого более чем достаточно.

На материнской плате имеется 2 слота PCIe X16, один из которых работает с полной пропускной способностью X16, а другой — с пропускной способностью X4.

Следовательно, он отлично подходит для установки с одной видеокартой, но если вы хотите использовать несколько графических процессоров, вы можете сделать это с помощью настройки перекрестного огня AMD, а не с двумя графическими процессорами NVIDIA.Для графических процессоров NVIDIA требуется как минимум слот X8.

Кроме этого, он предлагает достаточно 3 слота PCIe X1 для небольших карт расширения, 2 слота M.2, оба из которых могут поддерживать твердотельные накопители PCIe NVME, и 6 хороших портов SATA 3.

Следует также отметить, что он предлагает широкие возможности подключения. Он имеет 3 видеопорта, включая DVI-D, HDMI и желанный порт дисплея, а также 5 аудиопортов для системы объемного звучания 5.1.

Многие материнские платы этого ценового диапазона обычно не имеют DisplayPort и имеют 3 аудиопорта.

Также читайте: Лучшие материнские платы ATX для игр

2. GIGABYTE Z390 M — рекомендованные Micro ATX MOBO

Далее у нас есть материнская плата Micro ATX для игр. Обычно это предпочитают те, кто планирует построить компактную систему.

Первое, что вы здесь заметите, это то, что, несмотря на то, что это материнская плата с премиальным чипом Z390, она довольно недорогая. Что ж, обычно это одна из причин, по которой многие выбирают платы Micro ATX.

Отличительной чертой набора микросхем Z390 является возможность разгона. Следовательно, если вы энтузиаст, стремящийся повысить производительность, эта материнская плата создана специально для этого.

Чтобы помочь вам в разгоне и стабилизации напряжения, он также предлагает хорошую схему фазного питания 10 + 2. Это означает, что он имеет 10 VRM для ЦП и 2 для ОЗУ. Материнские платы более низкого уровня обычно имеют только 8 или меньше VRM для ЦП и с меньшей емкостью AMP.

Как и предыдущая материнская плата, эта также имеет 2 слота PCIe X16, один из которых работает с полосой пропускания X16, а другой — с полосой пропускания X4. Следовательно, для одиночной видеокарты или двойной видеокарты AMD этого должно быть достаточно.

Кроме того, здесь также есть 2 слота M.2. Но, к сожалению, она предлагает меньше слотов PCIe X1 и SATA 3 по сравнению с предыдущей материнской платой. Это связано с меньшим форм-фактором.

Одна проблема здесь, как и во многих платах mATX, заключается в том, что слоты PCIe X1 расположены слишком близко к слотам X16. Поэтому, когда вы занимаетесь слотами X16 с большой видеокартой, они могут перекрывать небольшие слоты PCIe X1, делая их бесполезными.

В общем, если вы ищете вариант mATX или чипсет премиум-класса Z390 по доступной цене, то, на наш взгляд, это лучшая материнская плата LGA 1151 для игр.

3. GIGABYTE B365M DS3H — бюджетный вариант

GIGABYTE B365M DS3H предназначен для тех, кто хочет минимизировать свои расходы на материнскую плату.

Если вы сильно ограничены в своем бюджете и хотите максимизировать свой бюджет на остальные компоненты, такие как хорошая видеокарта, вы можете изучить это.

Хотя существуют более дешевые материнские платы с набором микросхем серии «H», мы не рекомендуем вам идти по этому пути, поскольку у них нет даже максимальной полосы PCIe для поддержки полноценной видеокарты X16.

Следовательно, набор микросхем B360 или B365 — это минимум, который мы рекомендуем для игровой установки.

Это плата micro ATX с одним слотом PCIe X16 для поддержки одной видеокарты.

Он имеет другие слоты расширения, включая слот PCIe X1 и PCIe X4 для небольших карт.

Он может поддерживать максимум 64 ГБ, но есть большая вероятность, что вы не будете использовать все это в ближайшее время, особенно если вы строите бюджетную игровую установку. Поддерживается только оперативная память DDR4 с частотой до 2666 Гц.

Удивительно, но несмотря на то, что это доступная плата mATX, она предлагает 6 хороших портов SATA 3. Таким образом, вы можете добавить к нему много дисков, если вы планируете построить домашний NAS на неполный рабочий день.

Короче говоря, если вы хотите сэкономить на стоимости, то это лучшая материнская плата LGA 1151 для игр.

Также читайте: Лучшие материнские платы до 150 долларов

4. MSI MPG Z390 Gaming Edge AC — класс производительности — SLI

С этой материнской платой мы попадаем в сферу премиальных моделей. Это дорого, но если вы энтузиаст с умеренным бюджетом, мы не можем рекомендовать их в достаточном количестве.

Эта материнская плата, например, специально разработана для высокопроизводительных процессоров, таких как процессоры Core i9 9-го и 8-го поколений и Core i7 из «разблокированной / K» версии i.e i9-9900K, i7-9700K и т. д.

Он имеет емкость VRM, конструкцию радиатора и программное обеспечение для поддержки высокомощных компонентов, а также их поддержки при разгоне.

Независимо от того, хотите ли вы разогнать процессор или оперативную память, которую вы хотите разогнать до 4400 МГц, у него есть все необходимое для этого.

Кроме этого, следует отметить два важных момента. Во-первых, эта материнская плата оснащена встроенным Wi-Fi.

Во-вторых, он предлагает 3 слота PCIe X16.Эти слоты PCIe работают в следующей конфигурации: 16x / 0x / 4x или 8x / 8x / 4x

Это означает, что при наличии только одной видеокарты используйте первый слот PCIe, поскольку он обеспечит полную пропускную способность X16.

Если у вас две видеокарты NVIDIA или AMD, используйте первые две. Однако при этом полоса пропускания между первым и вторым слотами будет распределяться поровну.

Последний слот зарезервирован для трехстороннего перекрестного огня AMD, поскольку для работы графических процессоров AMD требуется только слот X4.

Если вы ищете вариант уровня производительности, особенно для установки SLI, то это лучшая материнская плата LGA 1151 для игр.

5. GIGABYTE Z390 AORUS PRO WIFI — лучший дизайн с фазным питанием

Эта материнская плата принадлежит к тому же классу, что и предыдущая материнская плата, упомянутая выше. Однако он отличается двумя важными аспектами.

Прежде всего, он имеет лучшую схему фазной мощности 12 + 1. Следовательно, у него колоссальные 12 VRM для процессора. На предыдущей материнской плате было только 10 VRM для процессора.

Во-вторых, он имеет встроенную звуковую карту, достойную использования для производства звука. Аудиопорты на задней панели имеют отношение сигнал / шум 114 дБ с очень качественными конденсаторами.

В остальном конфигурация PCIe X16, слоты M.2 и порты SATA здесь более или менее такие же, как и на предыдущей материнской плате.

Эта материнская плата также имеет встроенный Wi-Fi и специальное программное обеспечение для разгона.

В общем, если вы пришли сюда в поисках варианта с большим количеством VRM для высокой стабильности при разгоне, то это лучшая материнская плата LGA 1151 для игр.

FAQ

Какие процессоры совместимы с разъемом LGA 1151?

В основном сокет LGA 1151 поддерживает процессоры Intel 8-го и 9-го поколений. Сюда входят все процессоры от Celeron до Core i9.

Можно ли использовать процессоры 10-го поколения с разъемом LGA 1151?

Нет, к сожалению, вы не можете установить новейшие процессоры Intel 10-го поколения на разъем LGA 1151.

Для процессоров Intel 10-го поколения требуется сокет LGA 1200.

Материнские платы LGA 1200 с новейшими наборами микросхем дороже, чем их старые аналоги с LGA 1151.

Следовательно, если вы пытаетесь сэкономить на расходах, переход на LGA 1151 может оказаться более экономичным по двум причинам: во-первых, материнская плата будет стоить вам меньше, а во-вторых, процессор старого поколения будет стоить вам меньше.

Чем отличаются материнские платы по цене?

Есть много факторов, которые влияют на цену материнской платы.

Это, в большей степени, определяется набором микросхем материнской платы. Вот некоторые из основных факторов, определяющих цену.

Набор микросхем

Ниже мы обсудим три популярных набора микросхем для материнских плат Intel, но тип набора микросхем на материнской плате имеет большое значение.

Набор микросхем определяет количество имеющихся у него линий PCIe, поддерживает ли он разгон или нет, сколько портов USB он может предложить, версию протокола USB, SATA и PCIe, поддержку RAID и т. Д.

Есть три основных серия наборов микросхем для процессоров Intel, т. е. Z, H и B.

PCIe Lane Поддержка
PCIe Lanes.Источник: HowStuffWorks.com

Количество линий PCIe, которые может поддерживать материнская плата, напрямую зависит от цены.

У этой линии

  1. Max PCIe есть три основных компонента, которые она может поддерживать как для процессора, так и для материнской платы. Для коммерческих материнских плат это может варьироваться от 14-30
  2. Сколько линий PCIe материнская плата предлагает непосредственно из своих слотов.
  3. Какое время слотов он предлагает, например, слоты PCIe X1 или X4

Также читайте: сколько у меня линий PCIe?

Форм-фактор
Материнские платы соответствуют стандартным размерам.Каждый форм-фактор предлагает разные возможности расширения. Источник: LanOC Reviews

Размер материнской платы также влияет на цену.

Существует три популярных типа форм-факторов: ATX, Micro ATX и Mini ITX.

Они имеют следующие размеры

  • ATX: 12 x 9,6 дюйма
  • Micro ATX: 9,6 x 9,6 дюйма
  • Mini ITX: 6,7 x 6,7 дюйма
Материнские платы

ATX являются самыми большими и обычно имеют наибольшее количество Слоты расширения.

Они вообще дорогие как в бюджетном, так и в премиальном диапазоне.

Материнские платы

Micro ATX дешевле и отлично подходят для бюджетных сборок.

Материнские платы

Mini ITX с одним слотом PCIe X16 имеют наименьшую расширяемость и предпочтительны для тех, кто хочет мини-игру.

Обычно они дороги, если сравнивать аналогичные характеристики с материнскими платами mATX или ATX, в основном из-за их небольшого форм-фактора.

Для достойной игровой настройки мы рекомендуем использовать либо micro ATX, либо ATX. Таким образом, у вас будет возможность расширяться в будущем.

VRM

Одним из важнейших факторов, который отличает более дешевую материнскую плату от более дорогой, является тип используемого модуля регулятора напряжения и конструкция фазового питания.

Чем больше количество VRM и чем лучше их качество, тем дороже материнская плата. Более высокое число и лучший VRM обеспечивают отличное регулирование напряжения. Это, в свою очередь, позволяет вашей материнской плате хорошо работать в ситуации разгона, а также позволяет ей работать прохладно, несмотря на установленные высокомощные компоненты.

Также читайте:

Различия между наборами микросхем Intel Z, H и B

Сравнение наборов микросхем. Источник: PCWorld.com

Эта таблица должна дать вам представление о том, чем отличаются наборы микросхем и к чему они относятся.

В нем отсутствуют некоторые из последних наборов микросхем, такие как Z390, B460, Z490 и т. Д., Но он должен дать вам представление о том, что означают различные серии.

Вот краткое описание:

  • H Серия предназначена для систем низкого уровня.Некоторые материнские платы серии H даже не имеют максимальной поддержки линий PCIe для работы с видеокартой X16.
  • Материнские платы серии B отлично подходят для бюджетных игр или сборок для повышения производительности, но их невозможно разогнать.
  • Набор микросхем Z Series предназначен для материнских плат уровня производительности. Они лучше всего подходят для геймеров. Они могут допускать разгон, имеют максимальную поддержку PCIe Lane и, как правило, предлагают очень хорошую схему фазового питания.

Также читайте: Лучшие материнские платы для VR

Заключительные слова

В этой статье мы рассмотрели некоторые из лучших материнских плат LGA 1151 для игр из разных ценовых диапазонов, а также поговорили о различных наборах микросхем и сокетах.

LGA 1151 — это в основном сокет, используемый процессорами Intel 8-го и 9-го поколений. Хотя существует более новый разъем LGA 1200, поддерживающий новейшие процессоры Intel 10-го поколения, многие сочтут переход на 9-е поколение гораздо более экономичным.

Кроме того, в любом случае нет большой разницы в производительности между многими процессорами Intel 9-го и 10-го поколений.

Лучшие материнские платы Intel LGA 1151 для игр в 2016 году

Xtremegaminerd.com является участником партнерской программы Amazon и пользуется поддержкой читателей.Соответствующая покупка, которую вы совершаете по нашим ссылкам, может принести нам некоторую комиссию и не будет стоить вам ни копейки.


Вы хотите лучшую материнскую плату с разъемом Lga 1151?

Или лучшая материнская плата на чипсете Z270 / Z370 для разгона вашего процессора?

В этом посте я расскажу, как получить лучшую материнскую плату LGA 1151 для вашей системы. Сейчас я больше не включаю материнские платы с чипсетом Z170, потому что вы должны хотя бы получить процессор Intel Coffee Lake 8-го поколения, а лучше, если вы выберете процессор 9-го поколения, поскольку они имеют больше ядер и лучшую производительность, чем процессоры 7-го и предыдущих поколений.Для этих процессоров вам понадобится материнская плата с набором микросхем Z370 или Z390 на случай, если вы покупаете разблокированный процессор.

Что касается заблокированных процессоров, есть несколько бюджетных плат, которые справятся со своей задачей. Но поскольку я не хочу исключать какие-либо хорошие материнские платы, я упомяну их и объясню их функции, и вы без проблем сможете использовать на нем свой любимый процессор. Эти процессоры нового поколения помогут вам добиться максимальной производительности с вашей видеокартой .

Сначала разберитесь с наборами микросхем (важно, прежде чем двигаться дальше)

Примечание: — Следующие упомянутые ниже наборы микросхем относятся к материнским платам первого поколения LGA 1151, и большинство условий также применимы к новейшим наборам микросхем, за исключением того, что есть еще несколько функций.

Прежде чем перейти к списку, я хочу прояснить базовую концепцию чипсетов материнских плат Intel LGA 1151. Всего вы найдете 9 чипсетов, а именно: h210, B150, B250, Q150, h270, h370, Q170, Z170 и Z270. Точно так же новое поколение имеет набор микросхем Z370 / Z390 для процессоров Coffee Lake.

Каждый набор микросхем имеет разные спецификации и различные функции. Первые 7 чипсетов, как упоминалось выше, ограничены разгоном. Это означает, что вы не можете сильно разогнать свой процессор и память, даже если у вас разблокированный процессор.Только чипсет Z170 / Z270 / Z370 / Z390 имеет эту функцию.

Материнские платы с чипсетом

Z — лучший выбор, если вы создаете ПК высокого или, по крайней мере, среднего уровня, на котором можно использовать разгоняемый ЦП, такой как Core i5 7600K или Core i7 7700K. Покупка других чипсетов не сильно поможет. Остальные чипсеты хороши с такими процессорами, как Core i3 7100, Core i5 7500 и т. Д.

Характеристики каждого набора микросхем также различны. Материнские платы на чипсете h210 — это очень простые материнские платы, подходящие для низкобюджетных сборок, поскольку у них всего несколько портов и слотов для компонентов.У них максимум 2 слота Dimm и максимум 6/4 порта USB 2.0 и USB 3.0 соответственно.

Переходя на такие чипсеты, как B150 / B250, Q150, h270 / h370 и Q170, вы получите больше портов USB 2.0 / USB 3.0 и SATA. Количество слотов Dimm и PCI также увеличивается. Материнские платы с наборами микросхем B150, Q150 и Q170 полезны для бизнеса и безопасности, а платы с H и Z подходят для базовых и игровых компьютеров.

Только материнские платы с чипсетом Z имеют максимальное количество USB 3.0, порты SATA 3 и слоты PCI-E, используемые для видеокарт, звуковых и Wi-Fi карт. Но они тоже представлены в разных ценовых диапазонах в зависимости от ваших потребностей. Материнская плата с 4 слотами PCI-E x 16 будет стоить дороже, чем материнская плата, имеющая всего 2. И далее та же концепция, когда дело доходит до таких характеристик, как долговечность, конденсаторы, охлаждение и т. Д.

Полезные и практические советы по покупке материнской платы: — Руководство по покупке материнской платы.

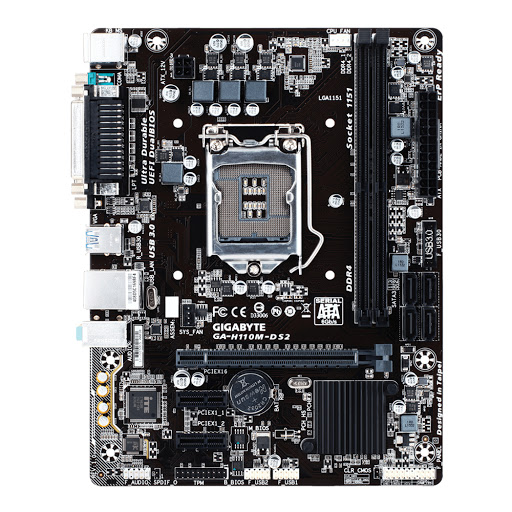

гигабайт Micro ATX h210M-S2H GSM

Проверить цену Amazon

Для бюджетных сборок эта материнская плата с набором микросхем h210 является самой дешевой из всех и имеет 2 слота DIMM, поддерживающих до 32 ГБ памяти.Это очень просто, и вы получите только один разъем PCI-E x 16 для видеокарты, несколько портов USB и 4 порта SATA. Но то, что у него есть, заставит вас купить его по той цене, которую он предлагает.

Прежде всего, когда мы видим совместимость памяти, мы видим, что она может поддерживать память ddr4 с тактовой частотой до 2133 МГц, что является отправной точкой для памяти ddr4. Так что не стремитесь к воспоминаниям с высокой тактовой частотой. Что ж, оперативная память 2133 МГц — это все, что вам нужно для игр, и ее частота не увеличивает частоту кадров.

Поскольку это очень дешевая материнская плата, она идеально подходит для игровой сборки, которая будет стоить вам в общей сложности 400-600 долларов.Однако, если вы хотите создать игровую установку или даже простую сборку рабочей станции, вы можете комбинировать ее с процессором i7 6700 не-K.

Когда мы видим, что присутствует на этой доске, то не так много доступных материалов. Имеется один 4-контактный порт системного вентилятора для питания одного заднего / переднего вентилятора корпуса и только порт вентилятора ЦП для включения вентилятора кулера ЦП. Дополнительного порта для питания вентиляторов радиатора нет. Это означает, что вы также ограничены воздушным охлаждением, но не забывайте, что это самая дешевая материнская плата для платформы Skylake / Kabylake, а также поддерживает все процессоры от Pentium до i7.

Но есть еще несколько хороших вещей, которые мы находим в нем. Эта материнская плата может поддерживать 8-контактный разъем питания процессора, что очень удобно для разгона некоторых разблокированных процессоров за счет увеличения мощности. Конечно, разгон также будет ограничен разблокированными процессорами, но, по крайней мере, вы сможете воспользоваться некоторым преимуществом. По сравнению с аналогичными материнскими платами Haswell, такими как MSI H81M p33, эта функция действительно делает их хорошими для сборки даже высокопроизводительных компьютеров.

Вторая хорошая особенность — наличие двух портов USB на передней панели и одного порта USB 3.0 передний порт заголовка в средней правой части материнской платы. Второй разъем USB может пригодиться в любое время, а порт заголовка USB 3.0 — хорошая функция, которую вы можете использовать, если у вас есть чехол с портами USB 3.0 на передней панели.

В целом материнская плата небольшая и имеет все основные функции, которые могут понадобиться для создания бюджетного игрового ПК, который не опустошит ваш карман.

См. Также: —

Лучшие материнские платы до 100 $

Характеристики и характеристики: —

  • Процессор: LGA1151; Чипсет: Intel h210 Express
  • Память: 2x слота DDR4-2133 DIMM, двухканальный, ECC, без ECC, без буферизации, максимальная емкость 32 ГБ
  • Слоты
  • : 1x PCI-Express 3.0 слот x16, 2x слота PCI-Express 2.0 x1
  • SATA: 4 порта SATA3
  • Порты: 4 порта USB 3.0 / 2.0 (2 сзади, 2 через заголовок), 8 портов USB 2.0 / 1.1 (4 сзади, 4 через заголовки), 1 порт для мыши PS / 2, 1 порт для клавиатуры PS / 2, 1 порт VGA Порт, 1x порт DVI-D, 1x порт HDMI, 1x порт LAN RJ45, аудиоразъемы ввода / вывода
  • Форм-фактор
  • : MicroATX


Гигабайт ATX GA-Z270XP-SLI

Проверить цену Amazon

Первая отличная плата Z270, которую вы можете купить, — это Gigabyte GA-Z270XP-SLI, которая похожа на GA-Z170XP-SLI предыдущего поколения и стоит сейчас около 130 долларов.Это отличная плата для разгона высококлассной игровой установки, так как в ней есть все функции, которые вам могут понадобиться. Конечно, он не лучший в линейке Z270, но он очень хорош для своей цены и поддерживает все процессоры Skylake и Kabylake.

Для разгона используется схема 4 + 3 фазы питания , аналогичная плате Z170XP, которая является стандартной и позволит вам в значительной степени разогнать ваши i5 и i7. Они покрыты двумя приличными радиаторами, которых должно хватить для базового охлаждения и для питания вашего процессора, есть 8-контактный порт питания , достаточный для получения хорошего напряжения для разгона.

Поддержка памяти также великолепна: до 64 ГБ оперативной памяти DDR4 , которую можно разогнать до 3866 МГц , но вряд ли кто-то использует этот модуль памяти с высокой тактовой частотой. В любом случае, использование оперативной памяти 3200 МГц будет отличным вариантом, и не должно возникнуть проблем с разгоном памяти, в отличие от материнской платы AMD AM4, что иногда чертовски сложно. С 4 разъема DIMM , вы сможете увеличить объем памяти, если вы думаете, что вам не хватает памяти.

Несмотря на то, что эта плата является лишь отправной точкой для набора микросхем Z270, за эту цену вы также получаете поддержку 2-стороннего Nvidia SLI и до 3-стороннего AMD CrossfireX.Итак, это хорошо, и есть 3x слота PCI-Ex 1 , которые можно использовать для установки Wi-Fi / звуковых карт или SSD.

Теперь переходя к охлаждающей части, он имеет в общей сложности 5x 4-контактных разъемов , которые могут поддерживать вентиляторы, насосы, кулеры и т. Д. Это ни много ни мало, но удовлетворит ваши требования по охлаждению вашего процессора и шасси. Я считаю, что охлаждение — очень важная часть, и материнская плата должна работать холоднее, чтобы помогать лучше разгоняться.

Что касается хранения, то здесь 1x M.2 слот для твердотельного накопителя NVME и 6x SATA 3 портов размещены параллельно печатной плате для упрощения подключения и уменьшения изгиба кабеля. Единственное, что мне не понравилось в этой плате, так это отсутствие достаточного количества портов вывода для отображения. Есть только один порт, и это для HDMI , но нет порта DVI / DP или VGA. В любом случае, если вы собираетесь использовать видеокарту, вам не о чем беспокоиться.


ASUS PRIME Z270-A

Проверить цену Amazon

Если вы спросите меня, какая марка производит лучшие материнские платы, то ответом будет ASUS.Позвольте мне подробнее рассказать об особенностях этой материнской платы, которые отличают ее от Gigabyte GA-Z270XP-SLI. Наряду с такими функциями, как разгон и двусторонняя Nvidia SLI, эта материнская плата имеет несколько встроенных функций, таких как двухфазный U-переключатель, который помогает вам разогнать процессор, не заходя в BIOS. Это римейк материнской платы Z170-A последнего поколения, которая также очень на нее похожа.

Подробнее: — Лучший процессор для игр

Или вы можете просто открыть служебную программу AI Suite 3, когда Windows полностью загрузится с панели задач.Процесс очень прост. Вы выбираете, сколько ядер хотите разогнать, увеличиваете ползунок и нажимаете «Применить». Без какой-либо дополнительной задержки выбранное количество ядер будет разогнано в соответствии с мощностью процессора, который будет разогнан при фиксированном напряжении. Это очень просто, но вам нужно сохранить профиль, если вы не хотите делать это каждый раз при запуске Windows.

Для разгона используется фаза питания 8 + 2 , что является хорошим улучшением по сравнению с платой Gigabyte, которую я перечислил выше.8 фаз питания обеспечат стабильный разгон, и я знаю, что платы Asus действительно хороши в разгоне. Либо вы можете перейти в Bios, либо из программного обеспечения, вы можете разогнать его всего одним щелчком мыши.

Еще одна замечательная особенность этой материнской платы — наличие нескольких портов для системных вентиляторов. Имеется около 4 портов для системных вентиляторов, а также два дополнительных порта: один для вентиляторов радиатора, а другой — для насоса. Таким образом, он полностью совместим с кулером AIO или специальным контуром жидкости. Сочетание всех этих возможностей делает эту материнскую плату лучшей для охлаждения вашей системы.

Этот не только отлично смотрится, но и идеально сочетается с любой цветной тематической сборкой, особенно с бело-черной. Радиаторы достаточно приличные, чтобы охладить секцию VRM и чипсет и придать ему великолепный вид.

Но если вы посмотрите на порт USB 3.0 на передней панели, то внизу есть только один порт. У Gigabyte GA-Z270XP SLI их два, но он используется очень часто. Внизу материнской платы, под последним слотом PCI-E X 16, есть встроенный переключатель питания, который упрощает поиск и устранение неисправностей.

Материнская плата также имеет два слота M.2 для SSD по сравнению с тем, что присутствует в Gigabyte GA-Z270XP SLI, и порт дисплея также включен на ввод / вывод. Всего за 15-20 долларов вы получаете еще несколько дополнительных функций. Именно поэтому Asus считается лучшим производителем материнских плат.


ASUS ROG STRIX Z270E ИГРОВОЙ

Проверить цену Amazon

Это материнская плата высокого класса для энтузиастов, которая поддерживает память DDR4, разогнанную до массивной 3866 МГц .Он сделан из материалов хорошего качества, особенно конденсаторов японского производства. Это полностью премиальная материнская плата, близкая к бескомпромиссной.

Охлаждение и общая энергоэффективность этой материнской платы довольно хороши по сравнению с предыдущими. Доступны все функции, такие как поддержка нескольких графических процессоров и несколько портов USB 3.0. Материнская плата оснащена технологией SupremeFX для наилучшего качества звука в наушниках. Это больше для украшения RIG, чем для самой производительности, хотя это никак не повлияло на производительность, но основная цель Asus в этой плате по-прежнему заключалась в том, чтобы сделать ее более эстетически привлекательной, чем любая другая плата Asus.

Радиатор и внешний вид этой материнской платы намного лучше, чем у любой из предыдущих материнских плат, включая логотип Asus ROG со светодиодной подсветкой RGB. Радиатор наверху закрывает порт питания процессора и вентилятор процессора, вентиляторы радиатора, а также порты питания водяного насоса, что придает более аккуратный вид конструкции. Теперь есть два разъема RGB , которые можно подключить к светодиодной полосе RGB для вашего шасси, а наличие монтажных отверстий 3D позволит вам модифицировать вашу систему.

Разгон

должен быть даже лучше или почти таким же хорошим, как у Asus Z270-A, потому что у этого также есть 8 + 2 фаз питания. Итак, за 40-50 долларов вы можете получить лучший внешний вид и функции, а также хороший разгон. Если вы считаете, что у вас должно быть больше RGB, тогда выбирайте этот, в противном случае производительность Asus Z270-A также хороша и эквивалентна этому.

Существует одно понижение по сравнению с последней версией, которой была плата Z170 Maximus, и это 6 портов SATA . Z170-A раньше имел 8 портов , но я думаю, что есть несколько человек, которые будут использовать все порты, но тем не менее, он должен был сохранить все эти порты для большей возможности обновления, хотя вы можете хранить тонны данных, подключив максимум 6 жестких дисков или SSD в этом.Наряду с этим, есть 2x M.2 NVME слотов под портами SATA Express. Все разъемы запоминающих устройств расположены в одном месте, поэтому вы можете управлять всеми твердотельными накопителями или жесткими дисками из одного места.

Для охлаждения у него определенно есть несколько разъемов для вентиляторов, включая 6 (2 + 4) -контактный разъем чуть выше разъема PCI-E X 1 и разъем расширения вентилятора в правом нижнем углу для добавления дополнительных вентиляторов в ваш корпус. И да, всем этим можно управлять с помощью программного обеспечения и BIOS. Таким образом, у вас буквально есть неограниченные возможности для охлаждения, от простых 120/140 мм вентиляторов до настраиваемого водяного контура.

Теперь есть еще один недостаток: у него нет встроенных кнопок для устранения неполадок, что разочаровывает. Так что имейте это в виду, если вы все еще хотите его купить и если это вас не беспокоит.

Если взглянуть на Bios, это лучший Bios, который я когда-либо использовал. Это непросто в первый раз, если вы никогда не использовали Asus Bios. Но есть масса вариантов настройки всего, от простого разгона XMP до Fan Xpert для определения предпочтительной скорости вращения вентиляторов.Вы также можете создать свой собственный профиль поклонника для всех своих поклонников и поклонников процессора, если хотите. Я сам использовал его какое-то время, но тогда вы не сможете использовать предварительно определенные профили вентилятора в AI Suite 3. И если вы это сделаете, вы потеряете свой график поклонников, который вы настроили в BIOS. Но есть 4 профиля: — Тихий, Стандартный, Турбо и Полная скорость в зависимости от того, что вы хотите сделать.


MSI Z270 XPOWER ИГРОВОЙ ТИТАН

Проверить цену Amazon

Этот крутой.Я знаю, что глядя на него в первый раз, ты влюбишься в него. Серебристый цвет выглядит великолепно и покрывает всю печатную плату с некоторыми черными вставками на радиаторах и слотах. Это материнская плата для энтузиастов, которая имеет огромное количество дополнительных функций, облегчающих работу. Хотя в играх вы не получите прироста fps, в нем есть несколько простых операций разгона.

Во-первых, материнские платы поддерживают 2 Way Nvidia SLI и 4 Way Amd CrossfireX. Он также поддерживает Quad Nvidia SLI и Quad Amd CrossfireX.Тем не менее, четырехъядерный SLI не стоит своих денег, поэтому поддержка нескольких графических процессоров аналогична материнской плате с обычным набором микросхем Z270.

Может показаться, что это сделано только для того, чтобы привлекать внимание, но это неправда: радиаторы на секциях VRM большие, а Steel Armor на слотах PCI-Ex 16 действительно очень помогает при работе с тяжелыми видеокартами. Слот M.2 также покрыт отдельным специальным радиатором, так что теоретически это должна быть лучшая плата менее чем за 300 долларов.

Для разгона у него есть фаза 10 + 4 Power , которой нет на предыдущей материнской плате, и вы можете посчитать дроссели в секции VRM, если хотите увидеть, какой фильтр получит напряжение.Это лучшая материнская плата для разгона.

В правом нижнем углу материнской платы находятся кнопки питания / сброса, а КРАСНЫЙ диск предназначен для разгона. Просто поверните его по часовой стрелке для необходимого разгона. Наряду с этой базовой функцией на материнской плате также есть панель управления OC, которую вы можете увидеть в правом верхнем углу, которую можно использовать для расширенного разгона.

Для питания процессора он оснащен 8 + 4-контактными портами питания , которых более чем достаточно для разгона даже i7 7700K, где вам просто нужны 4 + 4-контактные разъемы питания для разгона.Но это всего лишь дополнительная вещь. Что касается SSD, то у него 2 слота M.2, : 1 перед первым слотом PCIE X 1 и 1 перед третьим слотом PCIE X 1. Но добавить твердотельный накопитель NVME будет сложно после установки видеокарты. Перед установкой этих твердотельных накопителей NAND необходимо удалить графический процессор. Было бы просто, если бы эти слоты M.2, как и предыдущие материнские платы, располагались где-то рядом со слотами Sata.

Теперь рядом с 1-м слотом PCI-Ex 16 имеется еще один 6-контактный порт , который можно использовать для питания видеокарты среднего уровня.Таким образом, это дополнительное преимущество, которое может принести или не принести пользу тем, кто уже использует источник питания большой мощности.

Рассмотрите эту материнскую плату, если вы собираете игровой компьютер или рабочую станцию ​​за 1500 долларов или больше. И не забудьте разогнать вашу систему, потому что она предназначена для разгона.


Список материнских плат на чипсете Z270 (цена на 14 сентября 2018 г.

) Список материнских плат на чипсете

Z370 (цена на 14 сентября 2018 г.)

Как выбрать материнскую плату: описание разъемов и чипсетов

Что самое крутое и самое личное в вашей установке? Дело не в процессоре.Все они выглядят одинаково. Дело не в видеокарте. У них больше разнообразия, чем у процессоров, но не намного. Самый крутой компонент вашей системы — часть, которая на сегодняшний день является самой индивидуальной и стильной, если у вас нет причудливого индивидуального контура водяного охлаждения — это материнская плата. Есть один для любого использования, ниши и чувствительности, и в наши дни они бывают нестандартных цветов и узоров. Трудно поверить, сколько их там.

Множество вариантов может сбивать с толку, особенно потому, что наиболее важные различия заключаются в функциях, а не в эстетике.Крошечные, на первый взгляд незначительные различия в номерах моделей скрывают огромные различия в потенциале производительности и совместимости оборудования.

Мы здесь, чтобы помочь вам преодолеть этот хаос и выбрать правильный набор микросхем и сокет для вашего выбора процессора и стиля системы. Независимо от того, предназначена ли установка вашей мечты для игр, настройки разогнанного оборудования или даже для ускорения выполнения задач на рабочей станции, существует тип материнской платы, созданный специально для вас. Как только вы закончите здесь, ознакомьтесь с нашей лучшей функцией игровых материнских плат, чтобы найти ту, которая вам подходит.

Материнские платы сами по себе не обеспечивают производительности, но они обеспечивают ее, позволяя качественным компонентам полностью раскрыть свой потенциал. Этот блестящий новый разблокированный процессор тратится на материнскую плату, не поддерживающую разгон. Даже на платах, которые разгоняются, вы получите гораздо больший охват и более широкий диапазон стабильности от качественной платы. Вот как выбрать подходящий вариант.

Подумайте о своем стиле сборки и размере

Полное руководство по компьютерным играм

PC Gamer возвращается к основам с серией руководств, практических рекомендаций и глубоких погружений в основные концепции компьютерных игр, которые мы ‘ Перезвоните «Полное руководство по компьютерным играм». Все это стало возможным благодаря Razer, который поддержал этот многомесячный проект. Спасибо, Razer!

Пользовательские установки, особенно созданные вручную для игр, — это не просто цифры. Конечно, производительность важна, но если вы тратите деньги на систему, которую будете использовать годами, вы должны ею гордиться.

В начале процесса сборки потратьте немного времени на размышления о внешнем виде и характере вашего будущего ПК. Вам нужен яркий крик со светодиодной подсветкой или гладкий и бесшумный сон? Хотите построить полноразмерную башню из оргстекла или невероятно крошечный серебряный настольный слиток? Когда у вас есть план, вы можете приступить к выбору оборудования.

Помните, что существует четыре распространенных размера материнских плат, которые подходят для корпусов разных размеров:

Mini-ITX: Самый маленький, предназначен для очень компактных сборок и корпусов. Обычно имеет только один слот PCIe, что означает, что вы можете установить только одну видеокарту.

MicroATX: Меньше, чем стандартная материнская плата, но с большим количеством функций и возможностей расширения, чем платы mini-ITX.

ATX: Стандартный размер материнской платы, который подходит для большинства корпусов ПК, с несколькими слотами PCIe, M.2 для твердотельных накопителей, множество разъемов SATA и другие функции. Это типичный выбор для любого корпуса типа mid-tower или full tower.

E-ATX: Материнские платы Extended чаще всего используются для высокопроизводительных процессоров, таких как серия Intel Extreme. Они более дорогие и обычно содержат высококачественные функции. Часто для этого требуется большой полноразмерный корпус Tower.

Наше руководство по лучшим корпусам для ПК предлагает большой и маленький выбор и расскажет, какого размера материнские платы поместятся внутри.

Intel или AMD

Если вы не уверены, какой процессор выбрать, перейдите к нашему руководству лучший процессор для игр , где мы разбиваем варианты для каждого бюджета и интересов, чтобы было легко выбрать кремний это подходит вам. Хотя ваш выбор здесь будет влиять на типы материнских плат, которые вы можете использовать, не беспокойтесь о том, что ваш выбор заблокирует вам доступ к новейшим функциям, как это могло быть в прошлые годы. В то время как поклонники AMD или Intel могут спорить о превосходстве процессора, ситуация с материнскими платами в наши дни в значительной степени не изменилась.

К настоящему времени вы должны были также выбрать лучшую видеокарту для своих нужд. Для игровых устройств это самый важный компонент производительности, и остальная часть системы должна быть построена на использовании этого графического процессора с исходным разрешением вашего монитора, с высочайшими уровнями игровой детализации и частотой кадров, которые может поддерживать ваш бюджет. Вот лучшие игровые мониторы прямо сейчас. Это также может диктовать определенные минимальные требования к таким компонентам, как блок питания и размер корпуса, поэтому помните об этих размерах и бюджетных расчетах, когда будете продолжать.

Описание наборов микросхем материнских плат

Наборы микросхем обеспечивают логику управления, необходимую для совместной работы компонентов системы, от ЦП до хранилища, и отвечают за тип и количество разъемов, доступных на ПК как внутри, так и снаружи.

Материнские платы идентифицируются наборами микросхем, на которых они основаны, и эти названия меняются при выпуске основных новых версий ЦП, что случается часто. Это означает, что в любой момент времени рынок делят несколько поколений материнских плат, что усугубляет путаницу.Чтобы понять это, вот текущие (по состоянию на конец 2018 года) наборы микросхем и поддерживаемые ими сокеты.

Новый сокет Intel. То же, что и предыдущий. Почти.

Intel 300 series
Разъем основного процессора: LGA 1151v2

Текущий потребительский набор микросхем Intel является домом для процессоров Core 8-го и 9-го поколений (также называемых Coffee Lake). Наборы микросхем Z370 и Z390 , которые поддерживают разгон и Nvidia SLI, являются наиболее популярными среди энтузиастов, поскольку основные наборы микросхем h470 и B360 завершают линейку геймеров. У Intel также есть чипсет для энтузиастов X299 , предназначенный для процессоров серии Extreme.

Чипсеты Z370, Z390, h470 и B360 поддерживают процессорный сокет LGA1151v2 . В чипсете X299 используется более крупный сокет LGA 2066 , в котором размещены дополнительные ядра и другие функции, имеющиеся в процессорах Extreme. Дорогая серия X299 имеет ряд улучшений по сравнению с более ранними и меньшими наборами микросхем Intel, включая множество линий для твердотельных накопителей M.2, несколько графических процессоров, более быструю поддержку DDR4, больше портов и многое другое.

Хотя экстремальная платформа X299 имеет некоторую значимость, помимо хвастовства Intel, она в основном предназначена для неигровых целей. Процессоры Skylake-X, такие как Core i9-7980X, поддерживают до 18 ядер и имеют множество линий ввода-вывода для карт расширения. Если вам нужен Ethernet 10 Гбит / с, несколько высокопроизводительных твердотельных накопителей PCIe или других карт расширения и больше слотов M.2, возможно, стоит попробовать X299. Но поскольку основная платформа теперь поддерживает до 8-ядерных процессоров, X299 в первую очередь предназначен для профессионалов.

По правде говоря, с переходом Nvidia на разъем NVLink SLI и игры в целом по-прежнему работают лучше на основной платформе LGA1151v2.Core i9-9900K — Core i7-8700K имеют более высокие тактовые частоты и меньшую задержку памяти, что приносит пользу геймерам.

Но есть и другие дополнения, которые могут вам понравиться. Большинство досок дадут вам все, с чем вы можете справиться. Здесь вы найдете самые смелые идеи компьютерного мира Intel, от светодиодных световых шоу до панелей дистанционного управления для разгона. X299 не из дешевых, но он предлагает технологии завтрашнего дня уже сегодня.

Бюджетные варианты: h470 и B360

Падение намного ниже 100 долларов, и рынок материнских плат начинает становиться неясным. Материнские платы Cheapo Z370 урезаны, чтобы снизить цены, но это не единственная игра в городе. Спасение — чипсеты h470 и B360.

Игры на h470 и B360 требуют незначительных жертв ни в производительности, ни в внешнем виде. Это менее гибкий мир, но когда дело доходит до денег, сбережения быстро умножаются. Вы можете пропустить высокоскоростную память DRAM, поскольку 2666 МГц — это максимальная поддерживаемая скорость памяти. Вы также можете забыть о Nvidia SLI, не то чтобы в наши дни мы рекомендуем использовать несколько графических процессоров, хотя настройки AMD Crossfire все еще возможны, если вы не возражаете против снижения производительности.

Еще одна жертва — разгон, но оставаясь на пределе скорости и переходя на ЦП не серии K (например, Core i5-8400), а не на разгоняемый i7 или i9 (например, Core i7-8700K), вы сэкономите деньги. может быть перенаправлен на более мощную видеокарту, где вы получите наибольшую рентабельность инвестиций в игры.

Последняя запись Intel: Z390

Материнские платы Intel с новой серией Z390, выпущенной в конце 2018 года, но предлагают несколько практических преимуществ по сравнению с Z370, выпущенным в 2017 году.Оба они поддерживают один и тот же разъем LGA1151v2, и обновление BIOS — это все, что требуется для старых плат для поддержки новейших процессоров Intel Core. Z390 не только может похвастаться, но и предлагает несколько дополнительных портов, встроенную поддержку USB 3.1 Gen 2, Wi-Fi на базе чипсета и другие усовершенствования.

Процессоры Intel 8-го поколения и материнские платы на базе чипсета Z370 могут быть лучшим вариантом для более экономных геймеров в праздничный сезон, особенно потому, что распродажи и другие скидки усложняют сделку.Z390 и процессоры 9-го поколения — новая популярность и ценовая надбавка.

AMD
Главный сокет ЦП: AM4

AMD немного лучше по совместимости сокетов и долговечности материнской платы, чем Intel. Сокеты Ryzen AM4 и Threadripper TR4 относительно новые, и мы ожидаем, что обе платформы останутся активными в течение некоторого времени. Процессоры Ryzen 3-го поколения должны появиться в 2019 году и по-прежнему будут работать на материнских платах AM4 1-го поколения с обновленным BIOS.

Текущие наборы микросхем для энтузиастов для сокетов AMD включают X370 и X470 для Ryzen и Threadripper X399 .Совместимость процессоров AMD охватывает несколько поколений продуктов, поэтому старые процессоры Ryzen должны без проблем работать с более поздними материнскими платами, хотя вам нужно будет проверить руководство и обновить BIOS, чтобы новые процессоры работали на старых наборах микросхем.

Threadripper также поддерживает 64 линии PCIe и подсчитывает количество ядер для их резервного копирования, что делает возможными практически любую комбинацию дополнительных карт и дисков. Однако, как и в случае с платформой X299, для игровых целей почти всегда лучше придерживаться AM4.Дело не в том, что Threadripper не может играть в игры, но он не быстрее Ryzen, а дополнительные ядра не используются ни в каких текущих играх.

Бюджетные варианты

На другом конце ценового диапазона AMD предлагает собственные недорогие чипсеты AM4 в виде материнских плат на базе B450, B350, A320 и A300. Они предлагают меньше портов, чем флагманский X470, но B450 и B350 поддерживают разгон и работают с той же скоростью памяти по умолчанию, что и высокопроизводительные X370 и X470, что делает их привлекательной альтернативой для пользователей Ryzen, которые хотят сэкономить несколько долларов, но при этом требуют некоторых настроек. варианты открыты.Между тем, платы A320 / A300 — это чисто бюджетные предложения, в которых отсутствует множество дополнительных функций, и в большинстве случаев они не стоят намного меньше, чем B350. Мы бы по возможности избегали A320 / A300.

Если вам не нужна абсолютно первоклассная производительность одноядерного процессора, чтобы удовлетворить потребности энтузиастов, и если вы используете более скромную видеокарту (в основном Vega 64 / GTX 1080 или ниже), вы Я найду жизнь с AMD приятной и по своей сути более гибкой. Дешево и весело — формула победы.

Выбор материнской платы: что вы хотите от своей системы?

Ключ к навигации по лабиринту материнских плат — это отображение того, где вы хотите разместить свою систему.Все начинается с размера. Насколько маленьким должен быть ваш компьютер? Когда дело доходит до материнских плат, обычно лучше больше, примерно до полноразмерного ATX. Выбирайте самую большую доску, на которой с комфортом поместится ваш чемодан; не позволяйте новизне маленькой доски искушать вас, если только это не абсолютно необходимо или если новизна является частью плана миссии.

Почему? Платы меньшего размера стоят дороже, обладают меньшим количеством функций и не так стабильны, как большие. Если нет особой причины для перехода на ITX, лучше избегать их для игр.С более крупными платами легче работать, они обеспечивают лучшее регулирование напряжения и предлагают такие тонкости, как место для серьезных видеокарт, слоты для дисков M.2 и дополнительный объем оперативной памяти. Вы также избегаете кожных суставов и высокого кровяного давления, присущих любому плотному телосложению.

Например, платы ITX со слотами M.2 часто кладут их на заднюю часть материнской платы, поэтому вам придется разобрать систему, чтобы добраться до них, или приобрести корпус, в котором есть вырез специально для этой цели.

Правило «чем больше, тем лучше» исчезает для самых больших материнских плат, поскольку цены на платы E-ATX и ATX-XL и корпуса, в которых они требуются, стремительно растут. При переходе от средних к полноразмерным башням цены на шкафы могут увеличиться более чем вдвое, что значительно повысит чистую прибыль системы. Не забудьте включить скрытые расходы при покупке и строительстве за пределами ATX.

Следующим шагом будет перечисление всего, что вам нужно от системы. Какие диски вы подключаете? Вы используете Ethernet или Wi-Fi? Вы используете более одной видеокарты? Насколько велик кулер для процессора? Любая материнская плата, достойная внимания, должна иметь все необходимое для роста. Легко соблазниться дорогой платой-бутиком, только обнаружив, что слоты ОЗУ расположены слишком близко к разъему ЦП для вашего кулера или у него на один порт USB-C меньше, чем вам нужно. Когда дело доходит до материнских плат, характеристики и стабильность превосходят заявления о производительности.

Информация о линиях PCIe

Высокоскоростной ввод-вывод на материнской плате ограничен количеством линий PCIe, доступных для набора микросхем и ЦП. Основные слоты PCIe, в которые вы подключаете видеокарты, поддерживают скорость x16, хотя, если вы используете несколько карт, это может уменьшить слот до x8 или даже x4, в зависимости от материнской платы и процессора.Хорошая новость заключается в том, что вам, вероятно, вообще не придется беспокоиться об этих сложностях , если только вы не планируете конфигурацию Nvidia SLI с 3-4 видеокартами.

Стандартные процессоры Intel для настольных ПК имеют 16 линий для одного или двух слотов x16 PCIe, причем набор микросхем обеспечивает большее количество каналов. Это кажется большим, пока вы не вспомните, что одна видеокарта сама по себе использует до 16 полос.

К счастью, современные высокопроизводительные чипсеты, такие как Intel Z370, предоставляют еще 24 полноскоростных канала, добавленных к процессору , всего 40 , что достаточно для покрытия различных конфигураций, таких как двойные графические процессоры или экзотический M.2 конфигурации и огромный скачок по сравнению с горсткой, доступной в эпоху Haswell. Обратите внимание, что связь набора микросхем с ЦП эквивалентна только четырем линиям PCIe, поэтому это потенциальное узкое место, если вы запускаете несколько высокоскоростных устройств с линий набора микросхем.

Intel X299 с процессорами Core i9 предоставит вам 44 полосы на процессорах Skylake-X, таких как i9-7900X и новее i9-9900X и выше, а также еще 24 полосы от набора микросхем. (Ранее i7-7800X и i7-7820X ограничены 28 линиями PCIe от ЦП.) Имейте в виду, что хотя полосы могут быть доступны с набора микросхем, на некоторых платах есть физические разъемы только для одного слота x16, а любые дополнительные полноразмерные слоты работают с частотой x8 или медленнее.

AMD разделяет разницу в этом поколении: всего 24 полосы на Ryzen (четыре для чипсета) и потрясающие 64 на Threadripper. Большинство процессоров AM4 предоставляют четыре линии PCIe для выделенного слота M.2, что является хорошим преимуществом для основной платформы.

Главный вывод здесь заключается в том, что падение производительности с x16 до x8 незаметно в играх и большинстве рабочих нагрузок.Если вы действительно хотите глубоко погрузиться в PCIe, посмотрите это видео.

Это охватывает основы. Планируйте свою сборку с точки зрения размера и эстетики, а затем выберите набор микросхем, который лучше всего соответствует потребностям вашего процессора и ПК. А теперь, когда мы рассмотрели основы, вы готовы отправиться за покупками!

Какую материнскую плату Intel мне купить? Z390, Z370, h470, B360 и h410

Какую материнскую плату Intel следует купить? После первоначального запуска только с набором микросхем Z370 в октябре 2017 года, Intel представила линейку 300-й серии полным набором материнских плат в апреле, в комплекте с приятными дополнительными функциями, не включенными в Z370.Затем в октябре 2018 года компания выпустила материнские платы Z390 для энтузиастов вместе с процессорами Core 9-го поколения. Эти материнские платы должны работать с процессорами Core как 8-го, так и 9-го поколения (хотя более старым моделям может потребоваться пересмотр BIOS для поддержите новые чипы), так что теперь у вас есть множество вариантов.

Стоит ли покупать материнскую плату Z390, h470, B360 или h410 для тех необычных функций, которые не были доступны на момент выхода Z370? Есть ли смысл тратиться на высокопроизводительный чипсет Z370 или Z390? Давайте посмотрим, что предлагает каждый набор микросхем материнских плат Intel серии 300, чтобы вы могли принять правильное решение при покупке процессора Intel.

Примечание редактора: последнее обновление, включающее выпуск новых материнских плат Z390.

Z390 против Z370 против h470 против B360 против h410

Вам понадобится новая материнская плата Intel 300-й серии, если вы покупаете процессор «Coffee Lake» 8-го или 9-го поколения. Старые материнские платы не работают с текущими процессорами Intel, в том числе с недавними вариантами серий 100 и 200 для чипов Skylake и Kaby Lake. Хотя чипы Coffee Lake в значительной степени основаны на той же архитектуре, что и их предшественники, новые процессоры содержат больше ядер, что означает, что у них другие требования к питанию.

Вот необработанные спецификации для каждого из доступных потребителям наборов микросхем материнских плат Intel серии 300. Вы не увидите новые материнские платы Z390 в таблице; они отражают базовую комплектацию набора микросхем Z370, но с добавлением нескольких дополнительных функций, включая до шести скоростных портов USB Gen.2.

Роб Шульц / IDG

Материнские платы Z370 и Материнские платы Z390 — золотой стандарт, созданный для ПК энтузиастов. Это единственные материнские платы Intel, которые поддерживают разгон процессора и памяти (если у вас разблокирован чип серии K) или работают с игровыми установками с несколькими видеокартами, по крайней мере, до тех пор, пока не станут доступны платы Z390.Они загружены наибольшим количеством линий PCI-E, потенциальными портами USB (с одним важным предостережением — подробнее об этом позже) и вариантами хранения RAID. Как флагманские чипсеты, они также предлагают самые высокоскоростные линии ввода-вывода. Больше линий HSIO позволяет производителям плат использовать больше функций, таких как соединения NVMe SSD и порты SuperSpeed ​​USB, по своему усмотрению.

Материнские платы Z390 выпущены через год после Z370 и добавлены тонкости, представленные в более распространенных вариантах. Его базовая комплектация соответствует возможностям Z370, но вы также получите беспроводную сеть Intel, встроенную поддержку SDXC и до шести USB 3. 1 Gen.2 интегрированы порты, а также установлена ​​более новая версия прошивки Intel Management Engine (IME). Если вы создаете новую систему с нуля, выбирайте Z390 и его многочисленные порты USB 3.1 вместо Z370, если вы не найдете сопоставимую плату Z370 с большой скидкой. Если у вас уже есть плата Z370, нет смысла переходить на Z390.

гигабайт

Материнская плата Z390 Aorus Master от Gigabyte.

Вот некоторые из вариантов, предлагаемых Newegg Z370. Чем выше вы подорожаете, тем больше дополнительных функций вы получаете.

А вот некоторые из вариантов, предлагаемых Newegg Z390. Опять же, тратя больше, вы получаете больше дополнительных услуг, но базовые конфигурации, как правило, довольно похожи.

EVGA

Материнские платы h470 лишь на ступеньку ниже Z370 и Z390 и идеально подходят для людей, которые не любят возиться. Эти платы не поддерживают разгон, установку нескольких видеокарт или некоторые из более экзотических функций Intel Rapid Storage Technology. Помимо этих нишевых функций для энтузиастов и некоторых отличий в USB 3.1 суппорт, h470 в значительной степени отражает Z370.

Вот некоторые из вариантов в выборе Newegg h470:

MSI

Материнские платы B360 начинают экономить больше. У вас будет меньше портов USB, меньше линий HSIO и PCI-E и почти не будет поддержки RAID с помощью технологии Intel Rapid Storage. Но они по-прежнему оснащены скоростными портами USB 3.1 Gen.2 и поддержкой памяти Optane, чтобы повысить скорость жестких дисков до скоростей, близких к SSD. Смотрите на них как на недорогие материнские платы для обычных компьютеров.

Вот некоторые из вариантов, предлагаемых Newegg B360. Однако, как только вы начнете слишком далеко зайти к северу от 100 долларов, вам может быть лучше выбрать материнскую плату h470, если только выбор B360 не включает в себя определенную ключевую функцию, которая недоступна в вашем бюджете с h470.

Материнские платы Gigabyte

h410 действительно лишают смысла. Поддерживается гораздо меньше портов USB и SATA. Он не поддерживает PCI-E 3.0, только более медленный PCI-E 2.0, и вы не можете использовать технологию Intel Optane Memory, как вы можете с другими опциями.Настройка памяти поддерживает только один модуль DIMM на канал, что снижает общую пропускную способность. Вариантов RAID не существует. Эти ультра-базовые материнские платы следует рассматривать только для недорогих систем с простыми потребностями. Они закрывают вам доступ к множеству более привлекательных новых функций, появившихся в экосистеме Intel за последние годы.

Вот некоторые из вариантов в выборе Newegg h410. Здесь нет ни большого разнообразия, ни модных игровых брендов.

Материнские платы Intel серии 300: сравнение функций

Упомянутое в этой статье
Память Intel Optane

Набор микросхем Z370 может иметь один из самых мощных наборов спецификаций на бумаге, но другие варианты содержат некоторые функции, которых нет в исходных материнских платах серии 300, а урезанный h410 — единственный набор микросхем, который не может работать с жестким диском Intel. увеличение памяти Optane.

Материнские платы Z390, h470, B360 и h410 интегрируют в чипсет поддержку скоростных портов USB 3.1 Gen.2 10 Гбит / с, которые перечислены в сравнительной таблице выше. Это должно помочь перенести невероятно быстрые технологии на более доступные материнские платы, поскольку поставщикам больше не нужно будет платить за сторонние контроллеры — они используют собственные технологии Intel. Z390 содержит шесть портов; остальные упаковывают четыре. У Z370 его нет. Однако добавление портов USB 3.1 Gen 2 съедает на материнской плате множество линий HSIO.

Asus

Все материнские платы Intel серии 300, кроме Z370, могут поддерживать USB 3.1 Gen.2 и встроенный Wi-Fi.

Новые платы также переносят множество функций, необходимых для беспроводной сети, в сам концентратор контроллера платформы, используя технологию Intel CNVi wireless-AC. Основные особенности включают встроенную поддержку Wi-Fi 802.11ac и скорость до 1733 Мбит / с с сопутствующим RF-модулем Intel высшего класса, который, по словам Intel, намного быстрее, чем большинство доступных вариантов Wi-Fi.

Упоминается в статье
Беспроводной роутер Asus RT AC87U AC2400

Установка дополнительного оборудования для полной активации функций может увеличить стоимость материнской платы, и это вариант для поставщиков материнских плат, а не требование.Другими словами, не ожидайте увидеть Wi-Fi на каждой материнской плате h470, B360 и h410, особенно при движении вниз по шкале цен. (Gigabyte, например, продает дополнительный «комплект обновления CNVi WiFi» для некоторых своих материнских плат.) Если ваш включает его, вам понадобится маршрутизатор 802.11ac «Wave 2», который может использовать весь потенциал CNVi, например Asus RT-AC87U.

Intel

Материнские платы Z390, h470, B360 и h410 также включают в себя функции «современного режима ожидания», которые позволяют компьютерам переходить в спящий режим для экономии энергии, но при этом прислушиваются к сигнальному слову (как в умной колонке) и быстро возобновляют работу.Современные функции режима ожидания ранее существовали в ноутбуках, но впервые для настольных ПК.

Опять же, материнские платы на базе чипсета Z370 не включают ни одной из этих новых встроенных функций, хотя производители оборудования могут добавлять возможности Wi-Fi и USB 3.1 Gen.2 с помощью дополнительных контроллеров.

Мелкие дополнения

Gigabyte

Световая полоса со светодиодной подсветкой RGB и разъемы для оперативной памяти на Gigabyte h470 Aorus Gaming 3.

Последняя часть уравнения — это поиск платы серии 300 с последними штрихами, которые соответствуют вашим потребностям.Хотя приведенная выше информация описывает внутренности каждой материнской платы Z390, Z370, h470, B360 и h410, поставщики могут настраивать и настраивать свое оборудование по-разному, поэтому две платы h470 (например) могут иметь немного разные конфигурации портов и совершенно разные функции. , например, RGB-подсветка, необычный звук, однокнопочный разгон, и т. д. .

[Дополнительная литература: лучшие твердотельные накопители, которые вы можете купить]

Но теперь, когда вы знаете основы того, что предлагает каждый набор микросхем Intel серии 300, вы можете быстро сузить круг поиска идеальной материнской платы Intel для и .

Примечание. Когда вы покупаете что-то после перехода по ссылкам в наших статьях, мы можем получить небольшую комиссию. Прочтите нашу политику партнерских ссылок для получения более подробной информации.

Amazon.com: Материнская плата ASUS ATX DDR4 LGA 1151 Z170-E: Компьютеры и аксессуары

ASUS Z170-A — отличная материнская плата с отличным UEFI BIOS.Он автоматически разогнал мой чип i5-6600 K с 3,5 ГГц до 4,6 ГГц, и помимо одного очень раздражающего фактора, это простой в использовании BIOS.

Я использовал кулер для воды Antec Kuhler 1250, и он отлично сочетается с этой платой и корпусом Antec Eleven Hundred V2. Однако, когда вы подключаете Antec 1250 к выделенному разъему для водяного охлаждения Z170-A (вместо разъема вентилятора процессора), при первой загрузке вы получаете сообщение об отключении скорости вращения вентилятора в параметре Q-fan control в BIOS. Естественно, вы попадаете на страницу управления Q-fan, которую легко найти.У него даже есть ручные настройки для каждого отдельного вентилятора. Но вы можете искать, пока ваши усы не станут длинными, и вы не найдете никакой функции отключения.

Если вы не можете выйти за рамки сообщения об ошибке, значит, вы не можете установить операционную систему, поэтому я позвонил в службу технической поддержки ASUS. Короче говоря: после 50 минут разговора по телефону техник тоже не смог решить проблему. Он сказал мне обновить мой BIOS, потому что мой BIOS, вероятно, не поддерживает эту функцию. Я сделал это, но проблема была не в этом. Элемент управления находится в другой области BIOS.Зайдите в Advanced BIOS (не EZ BIOS) и посмотрите под вкладкой Monitor (технический специалист подумал, что это под вкладкой Power, но вкладки Power нет). Там вы найдете способ отключить настройку вентилятора.

ASUS, у вас замечательный товар. Почему бы не поместить все элементы управления Q-fan в область управления Q-fan (или хотя бы показать ссылку на элемент управления отключением). Никто, включая ваших собственных технических представителей, не подумает заглядывать в Монитор, когда у вас есть средства управления вентиляторами, объединенные в другом месте. Когда люди читают «Монитор», они, вероятно, подумают, что вы говорите о дисплее.В ваших объявлениях утверждается, что у вас интуитивно понятный BIOS, СДЕЛАЙТЕ ЭТО ТАК!

И, кстати, ваша электронная форма техподдержки, которая требует от вас заполнения всей информации о вашей системе и хочет знать, когда вы в последний раз посещали стоматолога, не отправляет электронное письмо. Я наконец сдался после получаса проб и ошибок. Это тоже требует упрощения.

Материнские платы

и разгон — Intel представляет Rocket Lake 11-го поколения Core i9, Core i7 и Core i5

Материнские платы

и набор микросхем серии 500

Все эти новые процессоры являются процессорами LGA1200, поэтому они будут использоваться в материнских платах серии 500.Существует также некоторая поддержка серии 400, но это зависит от платформы. Вот надежное руководство AnandTech для поддержки:

Поддержка материнской платы
AnandTech B460
h510
Z490
4 квартал 70
h570
Z590
B560
Н510
Озеро Комет Есть Есть Есть
Ракетное озеро Есть Есть

Причина, по которой Rocket Lake не будет работать с материнскими платами h510 или B460, заключается в том, что эти наборы микросхем построены по старому 22-нм техпроцессу Intel. В конструкции этих наборов микросхем есть что-то, что может быть связано с целостностью сигнала, что означает, что они не могут поддерживаться, по крайней мере, на требуемых скоростях PCIe 3.0. Учитывая предыдущую прошивку материнской платы, мы можем увидеть неофициальную поддержку позже, даже если только в режиме PCIe 2.0.

Однако ведущей платформой для Rocket Lake будет платформа Z590. Мы уже публиковали обширный обзор более 50 материнских плат, представленных на рынке, но новые функции сводятся к следующему:

  • Удвоенная пропускная способность процессора и набора микросхем в паре с 11 th Gen RKL
  • USB 3.2 Gen 2×2 (20 Гбит / с) подключение к собственному чипсету

Вот сравнение Z590 с двумя предыдущими поколениями высокопроизводительных материнских плат Intel:

Сравнение наборов микросхем Intel Z590, Z490 и Z390
Элемент Z590 Z490 Z390
Розетка LGA1200 LGA1200 LGA1151
Дорожки PCIe (ЦП) 20 16 16
Спецификация PCIe (ЦП) 4.0 3,0 * 3,0
Конфигурация PCIe x16
х8 / х8
х8 / х8 / х4 + 4
x16
х8 / х8
х8 / х8 / + 4
x16
х8 / х8
х8 / х4 / + 4
Дорожки DMI (3,0) x8 (РКЛ) x4 x4
Набор микросхем Дорожки PCIe 3.0 24 24 24
Макс.USB 3.2 (Gen2 / Gen1) 6/10? 6/10 6/10
USB 3.2 Gen 2×2 (20 Гбит / с) Y ASMedia N
Всего USB 14 14 14
Макс. Количество портов SATA 6 6 6
Каналы памяти (двойные) 2/2 2/2 2/2
Поддержка памяти Intel Optane Y Y Y
Технология Intel Rapid Storage (RST) Y Y Y
Порты Max Rapid Storage Technology ? 3 3
Интегрированный WiFi MAC Wi-Fi 6 Wi-Fi 6 Wi-Fi 5
Интеллектуальный звук Intel Y Y Y
Интегрированный SDXC (SDA 3.0) Поддержка ? ? Y
Поддержка разгона Y Y Y
Intel vPro N N N
Макс. Полосы HSIO ? 30 30
ME Прошивка 15 14 12
Расчетная мощность (Вт) 6 6 6

В новых материнских платах H570 и B560 вновь реализован разгон памяти — функция, которая была удалена из бюджетных материнских плат серии 400.

Вот слайд, предоставленный Intel для серии 500, хотя стоит упомянуть некоторые предостережения:

На этом слайде указано, что дискретный Wi-Fi, 2,5 гигабитный Ethernet и Thunderbolt 4 поддерживаются в серии 500. Это необязательные обновления для поставщиков материнских плат, поэтому они будут не на всех материнских платах, и в каждом случае они также требуют дополнительных затрат на оборудование для производителя материнской платы, таких как RF-модуль для Wi-Fi, PHY для Ethernet или PHY для Thunderbolt.Все они могут быть добавлены к любой другой материнской плате, AMD или Intel, с дискретными контроллерами, которые немного дороже — эти контроллеры также не обязательно должны быть Intel. Но чтобы быть ясным, они не являются уникальными для предложений Z590 и не изначально предлагаются по умолчанию для всех систем.

Все из 10 процессоров Comet Lake поколения -го поколения будут работать со всеми материнскими платами серии 500 и получат все функции, за исключением двойной пропускной способности между процессорами и набором микросхем, поскольку для этого требуется Z590 + 11 th Gen Core CPU .

Следует отметить, что любому, кто уже имеет материнскую плату серии 400 или 500, или тем, кто хочет ее приобрести, потребуется обновление BIOS, чтобы включить последние улучшения производительности. В ходе тестирования мы обнаружили, что BIOS на наших платах, когда они поступали в наши офисы, был довольно старым (с января), а последний микрокод от Intel должен помочь повысить производительность и задержку кэширования. Некоторые из них могут быть обновлены до февральского микрокода, что позволяет добиться максимальной производительности, но последняя версия всегда должна давать наилучшие результаты.

Улучшения производительности и разгона

Для пользователей, которым нужны данные о производительности, мы уже рассмотрели розничный блок Core i7-11700K, и мы настоятельно рекомендуем вам ознакомиться с этим обзором. Собственные цифры Intel для сегодняшнего запуска используют различные рабочие нагрузки наилучшего сценария, которые делают упор на внутренние ускорители Intel, а не на чистую производительность ядра — следует также отметить, что Intel теперь считает MLPerf « репрезентативной рабочей нагрузкой », что далеко от реальной Сообщения о мировых рабочих нагрузках мы получили всего два поколения назад.

Что касается улучшения разгона, здесь, возможно, есть некоторые нюансы. Некоторое время Intel ограничивала свои процессоры K с точностью до дюйма от их максимальных поддерживаемых частот, а методы турбо-ускорения, такие как предпочтительное ядро ​​и Thermal Velocity Boost, также увеличивают границы ядер, которые его поддерживают. Так на чем же Intel может сосредоточиться для разгона в этот раз?

В Rocket Lake Intel делает ставку на память.Эти новые процессоры Rocket Lake теперь поддерживают согласованные соотношения между контроллером памяти и скоростью передачи данных DRAM. Традиционно на Intel они работали в соотношении 1: 1, и для того, чтобы продвинуть эту память DDR4-5000, как мы это делали в нашем обзоре этого премиального комплекта Corsair, требовался процессор с хорошим контроллером памяти. При соотношении 2: 1 контроллер памяти теперь будет работать на половинной скорости, в более комфортной зоне, что позволит оверклокерам памяти выйти за традиционные пределы — DDR4-5000 означает, что контроллер памяти теперь работает только на частоте 1250 МГц, а не 2500 МГц (потому что DDR4 измеряется в передачах в секунду, а в памяти DDR с двойной скоростью передачи данных есть две передачи за такт).Это также означает, что для того, чтобы соответствовать внутренним часам на DDR4-3200, пользователям придется начать переводить саму память на DDR4-6400, чтобы вернуть контроллер памяти на ровную основу при соотношении 2: 1. Тем не менее, эта функция позволяет тестировать память до предела без использования центрального процессора.

Как упоминалось на предыдущей странице, Intel собирается использовать передачу по умолчанию в качестве фактора дифференциации продукта. Процессоры Core i9-K и i9-KF будут официально поддерживать DDR4-3200 в соотношении 1: 1, в то время как все остальные процессоры поддерживают DDR4-3200 в соотношении 2: 1.Все процессоры также будут поддерживать DDR4-2933 в соотношении 1: 1. Однако следует отметить, что производители материнских плат, похоже, игнорируют это — все материнские платы, которые мы тестировали на сегодняшний день, работают с DDR4-3200 на Gear 1: 1 независимо от процессора. Вероятно, это связано с тем, что производители материнских плат уверены в способности своих продуктов работать с соотношением 1: 1 во всех ситуациях.

Также при разгоне памяти пользователи, которые пробовали это, заметят, что для изменения соотношения памяти требуется перезагрузка. В новой системе Z590 Intel разработала систему, которая позволит пользователю выбрать два разных соотношения памяти, и они будут задействованы во время загрузки.Затем, оказавшись в операционной системе, пользователь может переключаться между ними для различных режимов тестирования. Это позволяет экстремальным оверклокерам, особенно тем, кто стремится к мировым рекордам с охлаждающей жидкостью ниже нуля, загружаться с более низкой скоростью памяти, затем запускать тест на более высокой скорости памяти, а затем мгновенно возвращаться к низкой скорости. В настоящее время они должны постоянно работать на высокой скорости, что может быть нестабильным. Он больше подходит для экстремальных оверклокеров, но Intel добавила его сюда.

Другие новые функции в наборе инструментов для разгона включают смещения AVX-512 и диапазоны ограничения напряжения, позволяющие пользователям разгонять процессоры без разгона AVX-512 и значительно снижая энергопотребление. Intel также добавила возможность полностью отключить AVX, что означает, что пользователи, которые не хотят беспокоиться о том, что AVX-512 потребляет почти 300 Вт из неправильно загруженной программы, его можно отключить прямо в прошивке.

Intel также продолжает поддерживать ряд функций, связанных с разгоном, таких как HyperThreading для каждого ядра, регулировка частоты для каждого ядра и детализированные элементы управления PLL.Intel заявила, что с Rocket Lake она открыла некоторые функции, чтобы снова включить правильный разгон BCLK, однако мы ждем, чтобы увидеть, есть ли хороший диапазон для оверклокеров.

Все эти новые функции доступны при использовании материнской платы серии 500 и нового процессора Rocket Lake 11 -го поколения Core. Поддержка Comet Lake будет ограничена.

Что происходит сейчас

Intel официально подтвердила другим официальным СМИ, что розничная продажа этих процессоров начнется 30 марта -го года .Ожидайте, что обзоры топовых процессоров выйдут в эфир примерно в то же время, или вы можете прочитать наш обзор Core i7-11700K сегодня (потому что розничный продавец продал некоторые из них раньше, а у нас есть один для тестирования).

Как выбрать материнскую плату

Слоты расширения

PCIe

Peripheral Component Interconnect Express (PCIe) — это высокоскоростная последовательная шина расширения, интегрированная в ваш ЦП, набор микросхем материнской платы или и то, и другое.Это позволяет устанавливать такие устройства, как видеокарты, твердотельные накопители, сетевые адаптеры, карты RAID-контроллера, карты захвата и многие другие карты расширения, в слоты PCIe на материнской плате. Интегрированные периферийные устройства, имеющиеся на многих материнских платах, также подключаются через PCIe.

Каждый канал PCIe содержит определенное количество каналов данных, перечисленных как × 1, × 4, × 8 или × 16 (часто произносится как «на один», «на четыре» и т. Д.). Каждая дорожка состоит из двух пар проводов: одна передает данные, а другая принимает данные.

В реализациях PCIe текущего поколения канал PCIe × 1 имеет одну полосу данных со скоростью передачи одного бита за цикл. Линия PCIe × 16, обычно самый длинный слот на материнской плате (а также тот, который чаще всего используется для видеокарты), имеет 16 линий данных, способных передавать до 16 бит за цикл. Однако будущие итерации PCIe позволят удвоить скорость передачи данных за такт.

Каждая версия PCIe примерно вдвое увеличивает пропускную способность по сравнению с предыдущим поколением, а это означает лучшую производительность для устройств PCIe.Канал PCIe 2.0 × 16 имеет теоретическую двунаправленную пиковую пропускную способность 16 ГБ / с; канал PCIe 3.0 × 16 имеет пиковую скорость 32 ГБ / с. При сравнении линий PCIe 3.0 канал × 4, обычно используемый многими твердотельными накопителями, имеет пиковую теоретическую пропускную способность 8 ГБ / с, тогда как канал × 16, который используют графические процессоры, предлагает в четыре раза больше.

Еще одна особенность PCIe — возможность использовать слоты с большим количеством линий вместо слотов с меньшим количеством линий. Например, карту расширения × 4 можно вставить в слот × 16 и нормально работать.Однако его пропускная способность будет такой же, как если бы он был в слоте × 4 — 12 дополнительных полос просто не используются.

На некоторых материнских платах есть слоты M.2 и PCIe, которые могут использовать больше линий PCIe, чем фактически доступно на платформе. Например, на некоторых материнских платах может быть семь слотов PCIe x16, которые теоретически могут использовать 112 линий, но процессор и набор микросхем могут иметь только 48 линий.

Если используются все линии, слоты PCIe часто переключаются на конфигурацию с более низкой пропускной способностью.Например, если пара графических процессоров установлена ​​в два слота × 16 PCIe, каналы могут работать с × 8, а не × 16 (современные графические процессоры вряд ли будут узкими местами из-за соединения PCIe 3.0 × 8). Однако на некоторых материнских платах премиум-класса могут использоваться переключатели PCIe, которые разветвляют физические линии, поэтому конфигурации линий слотов могут оставаться неизменными.

Материнские платы

для энтузиастов, такие как серия Z, предоставляют больше линий PCIe и большую гибкость для сборщиков ПК.

M.2 и U.2

М.2 — это компактный форм-фактор, который подходит для небольших устройств расширения (длиной 16–110 мм), включая твердотельные накопители NVMe (энергонезависимая память Express), память Intel® Optane ™ 8 , карты Wi-Fi и другие устройства.

Устройства

M.2 имеют разные «ключи» (расположение золотых контактов на конце), которые определяют совместимость с разъемом на материнской плате. Хотя они могут использовать множество различных интерфейсов, наиболее распространенные карты M.2 используют четыре канала данных с низкой задержкой PCIe или более старую шину SATA.

Поскольку карты M.2 относительно малы, они обеспечивают простой способ увеличения емкости хранилища или возможностей системы в меньшей системе. Они подключаются непосредственно к материнской плате, тем самым устраняя необходимость в кабелях, необходимых для традиционных устройств на базе SATA.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
