Подключить внешнюю видеокарту к ноутбуку: Как дешево прокачать ноутбук внешней видеокартой

Можно ли к ноутбуку подключить внешнюю видеокарту?

Способов подключения не так много как вы подумали

Опубликовано 02.11.2019, 12:44   · Комментарии:15

В последние несколько лет компьютерные игры стали одним из ярких пятен на рынке компьютерной техники. Игра на ноутбуке также остается популярной, поскольку технология продолжает улучшать их производительность.

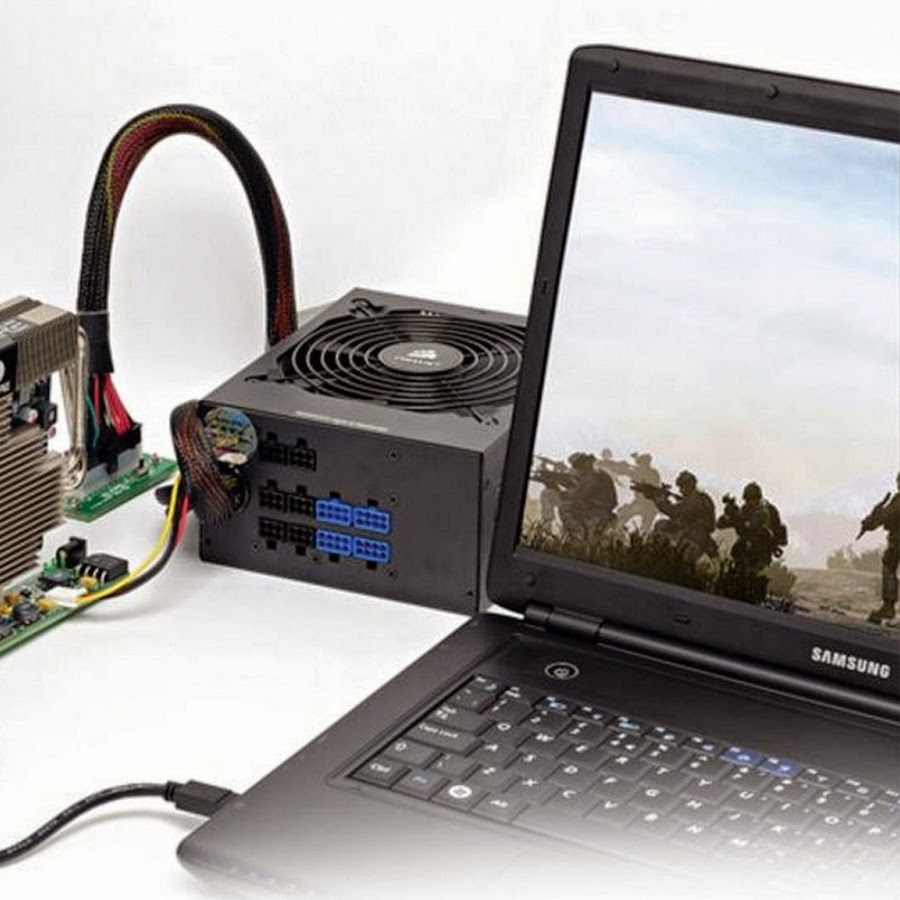

Как подключить видеокарту компьютера к ноутбуку.

В последние годы компьютерные игры стали одними из востребованных устройств на рынке компьютерной техники. Игра на ноутбуке также остается популярной, поскольку технология продолжает улучшать производительность. Проблема в том, что мобильные компьютеры по-прежнему не соответствуют производительности традиционных стационарных систем. Потому как ограниченны в пространстве внутри для подключения производительных карт и батарей, необходимых для запуска.

Это в конечном итоге противоречит аппаратным требованиям, которые ищут большинство геймеров. Хочется иметь хорошую производительность с высоким разрешением. Фактически, большинство высокопроизводительных игровых ноутбуков поставляются с дисплеями 3K (2560×1440) и 4K (3840×2160). Разрешение для этих дисплеев намного выше, чем у мобильных графических карт. Это может поспособствовать их недостатку, по сравнению со стационарным компьютером. Даже большинство десктопных карт по-прежнему пытаются достичь плавной частоты кадров при разрешении 4K. Итак, зачем предлагать дисплеи мобильных компьютеров с такими высокими разрешениями?

Подключения внешней видеокарты помогают решить проблему. Разумеется, видеокарта ноутбука обеспечивает производительность для тех, кто хочет запускать игры с разрешением 1920×1080 или ниже. Но если хотите большее, вам нужна внешняя видеокарта. Возможность подключения к отдельной карте взятой от стационарного компьютера, сделает систему более грамосткой для перемещения, но обеспечит хорошую производительность в видеоиграх.

Ранние идеи внешних видеокарт

Идея подключения отдельной карты не новая. Концепция впервые реализована в те дни, когда мобильные компьютеры предлагали слоты расширения ExpressCard. Этот интерфейс, по сути позволил шине PCI-Express процессоров и материнских плат в ноутбуке подключиться к внешним устройствам для расширения. Создав канал работающий с адаптером и подключенным к слоту ExpressCard, у вас. появится полный доступ ко всем возможностям видеокарты, также как на пк.

Проблема заключалась в том, что решения ExpressCard требовали подключения отдельного монитора к видеокарте в отсеке. Возможно, это было полезно когда большинство дисплеев были разрешением 1366×768 или ниже. Требование внешнего дисплея сделало графический отсек менее портативным. Вы могли бы пойти с небольшой игровой системой, которая обеспечивала хорошую производительность и была столь же переносимой. Интерфейса Express Card не хватало многим потребительским ноутбукам.

Собственные параметры подключения

Производители не отказались от идеи поддержки внешней видеокарты для мобильного компьютера. Alienware — отличный пример этого с графическим усилителем. Это было похоже на большинство ранних хранилищ в том, что это был отдельный наружный ящик для хранения карты стационарного компьютера. Также имел преимущество, что не требовал внешнего дисплея. Это делает его более полезным для тех, кто хочет взять с собой графику.

Недостаток — эта система работает только с некоторыми ноутбуками Alienware с графическим усилителем. Стоимость хранилища чрезвычайно дорого и обойдется в $300 без видеокарты.

ASUS анонсировала на 2016 CES ноутбук GX700 с пользовательской док-станцией. Большая док-станция будет оснащена жидкостным охлаждением и видеокартой GeForce GTX 980, которая поможет обеспечить графику высокого разрешения. Проблема в том, что это оборудование работает только с одним мобильным устройством. Alienware используется в нескольких компьютерах компании.

Система также менее переносима чем некоторые другие внешние решения, из-за добавленной части жидкой системы охлаждения. Преимущество заключалось в мобильности оборудования, чем большинство высокопроизводительных игровых установок.

Thunderbolt, открывает новые возможности

Когда Razer впервые анонсировала новый ноутбук Blade Stealth, он похоже пошел против игрового потока компании. Крошечный 12,5-дюймовый ноутбук, оснащенный дисплеем 2560×1440 или 4K, имеющий только встроенную графику Intel Graphics Graphics на процессоре. Это по сути означало, что система фактически ультрабук без реального игрового потенциала. Другое дело, что мобильный компьютер разработан для использования док-станции и подключения внешних видеокарт Razer Core.

Как это отличается от предыдущих моделей? Razer Core работает с использованием стандартного интерфейса Thunderbolt 3, используя разъем USB 3.1 Type C. Это дает возможность использовать любое количество мобильных компьютеров, а не только Blazer Blade от Razer. Ключом является пропускная способность данных, предоставляемая Thunderbolt. Имея потенциал пропускной способности до 40 Гбит/с, передача данных в четыре раза быстрее по USB 3.1, что достаточно для привода двух дисплеев 4K. Док-станция Razer Core также предлагает дополнительные USB 3.0 для добавления дополнительных периферийных устройств и выделенного порта Ethernet, критического для многих геймеров. Он функционирует как система подачи питания для ноутбука.

Еще существуют ограничения о которых люди должны знать. Самым важным из них требование, чтобы контроллер Thunderbolt поддерживал подключение внешний графический стандарт или eGFX. Даже если Thunderbolt может это поддержать, BIOS материнской платы и программное обеспечение также должны придерживаться стандарту.

Ранние реализации системы по существу функционируют как слот PCI-Express 3.0 x4, это что карты не будут получать полную предполагаемую пропускную способность, которую будет предоставлять пк. Razer — не единственная компания глядя на внешние видеокарты на базе Thunderbolt. Ожидается, что производители компьютеров начнут мобильные компьютеры и даже небольшие стационарные ПК которые поддерживают стандарты подключения.

Еще производители периферийных устройств также выпустят собственные графические станции Thunderbolt 3 Graphics.

Стоимость подключения ноутбука

Большинство упомянутого оборудования в статье имеют высокую цену. В конце концов, тратить от 300 до 400 долларов на графическую док-станцию ​​без соответствующей видеокарты может означать расходы столько же, сколько создание собственного недорогого стационарного компьютера.

Тестирование EXP GDC с внешней видеокартой

Сейчас набирает популярность использование внешних графических адаптеров (eGPU) с не самыми мощными ноутбуками, чтобы повысить их производительность в частности, в 3D играх. Зачастую такие устройства стоят весьма дорого и доступны не всем. Но существуют и весьма бюджетные решения. В статье мы рассмотрим подключение и настройку внешней видеокарты с помощью бюджетного адаптера EXP GDC, а также проведём его тестирование.

1

Описание и подключение адаптера EXP GDC

EXP GDC – это бюджетное решение, которое позволяет подключать к ноутбуку внешнюю видеокарту с интерфейсом PCI-E. Сам адаптер может подключаться к ноутбуку либо по интерфейсу Express Card, либо mini PCI-Express, либо M.2 с ключом

A. Я буду подключать EXP GDC к ноутбуку ThinkPad T60 по интерфейсу ExpressCard.

Упаковка, в которой поставляется EXP GDC

Вот здесь можно детальнее ознакомиться с техническими характеристиками и приобрести EXP GDC.

В комплект поставки входят:

• сам адаптер EXP GDC;
• кабель питания с разъёмами ATX;
• кабель одного из 3-х типов для подключения к ноутбуку;
• краткая инструкция на китайском и английском языках (её можно скачать в конце статьи).

Комплект поставки EXP GDC

На верхней стороне адаптера EXP GDC находится слот PCI-Express, в который вставляется видеокарта для десктопа.

Фиксатора видеокарты нет, но сидит в разъёме она достаточно плотно.

Вид сверху на адаптер EXP GDC

Также тут расположены два переключателя, которые производитель не рекомендует трогать. Они используются в проблемных ситуациях. Первый переключатель – ATX PW – предназначен для того, чтобы устройство было всегда включено (по умолчанию оно включается, когда работает ноутбук). Второй – PTD. Он предназначен для выставления временной задержки для совместимости с некоторыми ноутбуками. По умолчанию оба переключателя стоят в состоянии «выключено».

Переключатели ATX PW и PTD адаптера EXP GDC

На лицевой стороне у EXP GDC находится целый ряд разъёмов. Самый левый (

Data), выполненный в формате HDMI, предназначен для подключения адаптера EXP GDC к ноутбуку. Следующий, который USB-A, выводит наружу напряжение 5 В, больше никаких полезных функций он не несёт.

Вид со стороны разъёмов адаптера EXP GDC

Следующие два разъёма – разъёмы для подачи питания на адаптер (и, соответственно, видеокарту). Круглый (12V DC), с внешним диаметром 5.5 мм, рассчитан на подачу напряжения 12 В.

Разъём данных и USB адаптера EXP GDC

Прямоугольный (Power In) – для подключения питания от стандартного компьютерного блока питания формата ATX; к нему подключается специальный переходник из состава поставки. На другой грани адаптера располагается ещё один прямоугольный разъём (

Power Out). Это выходной разъём. С него можно подать дополнительное питание на видеокарту, если требуется.

Разъёмы подачи питания на адаптер EXP GDC

Подключим EXP GDC с помощью компьютерного блока питания и кабеля-переходника. При подключении 20-контактного разъёма ошибиться невозможно, т.к. стандартный блок питания имеет только один подходящий разъём. А вот при подключении 4-контактного будьте внимательны: нужен тот, который с чёрными (земля) и жёлтыми (+12 В) проводами. Блок питания имеет похожий разъём с проводами других цветов.

Подключение питания к EXP GDC от компьютерного блока питания ATX

По сути, питание на EXP GDC идёт только по 4-контактному разъёму, а большой 20-контактный использует только один провод – зелёный. Это провод, который управляет включением блока питания.

Ну что же, пора подключить видеокарту. Я буду использовать старенькую видеокарту Gigabyte GV-N520OC-1GI. Её плюс в том, что она имеет три видеовыхода разных типов: аналоговый VGA, цифровой HDMI и комбинированный DVI-I (к нему можно подключать как цифровые, так и аналоговые устройства вывода изображения). Кроме того, она не требует дополнительного питания. Её достаточно просто воткнуть в разъём PCI-E адаптера, и она готова к работе. Остаётся только подключить к одному из выходов видеокарты внешний монитор.

Подключение видеокарты к EXP GDC

Теперь подключим кабель данных одним концом к EXP GDC, а другим – к разъёму ExpressCard ноутбука.

Кабель для подключения EXP GDC по интерфейсу ExpressCardПодключение адаптера для внешней видеокарты EXP GDCПодключение EXP GDC через ExpressCard к ноутбуку ThinkPad T60Подключение EXP GDC через ExpressCard к ноутбуку ThinkPad T60

Напоминаю, что ExpressCard крайне желательно подключать при выключенном ноутбуке.

Теперь всё готово к включению. Но вот тут может поджидать неожиданность. При удачном стечении обстоятельств операционная система сразу же обнаружит устройство EXP GDC. Но может и не обнаружить.

В моём случае операционная система – 32-разрядная Windows 7. Компьютер довольно старый (ThinkPad T60), и видеокарта тоже. Операционная система просто не видела подключённый EXP GDC. Советы из прилагаемой инструкции не помогли. Пришлось немного повозиться. Получилось увидеть подключённый адаптер только таким образом.

Включаем ноутбук и дожидаемся загрузки операционной системы. Уводим компьютер в сон. Отсоединяем, а затем снова соединяем кабель данных в слоте ExpressCard. Выводим компьютер из сна. После этого Windows 7 обнаружила EXP GDC и внешнюю видеокарту. Далее действуем по стандартному алгоритму.

Скачиваем драйвер для видеокарты с официального сайта производителя. Устанавливаем драйвер. После этого, возможно, потребуется перезагрузка ноутбука.

Если после перезагрузки EXP GDC снова не виден в ОС, придётся повторить манипуляцию с переводом ноутбука в сон, а затем выводом его из сна.

Внешняя видеокарта (EXP GDC) в диспетчере устройств Windows

После установки драйвера в диспетчере устройств Windows в дополнение к «родной» видеокарте появится внешняя, которая подключена к адаптеру EXP GDC. У меня Gigabyte GV-N520OC-1GI почему-то определилась как NVIDIA GeForce GT520.

EXP GDC в работе

Кстати, в данном проекте использован очень удобный портативный IPS монитор с диагональю 15.6 дюймов (чуть больше листа формата A4, толщина 12 мм, а вес – 1 кг). Имеет входы Mini-HDMI и USB-C. Можно подключить к ноутбуку, смартфону или иному устройству. Имеет встроенные динамики, а также отличный чехол, который раскладывается в подставку. В наборе полный комплект кабелей. Заказать такой монитор можно здесь.

2

Тестирование адаптера EXP GDC

Напомню, что тестирование будем проводить на ноутбуке ThinkPad T60 (ЦП T7200 2 ГГц, 3 Гб ОЗУ) с операционной системой Windows 7 (x86).

Для тестов будем использовать тест FurMark. На штатной видеокарте ATI Mobility Radeon X1400 запущенный в разрешении 720p тест показал плачевный результат: 1 кадр в секунду. При этом тот же тест, запущенный на внешней видеокарте, дал прирост производительности в 5 раз! В абсолютных значениях 5 FPS, конечно, тоже совсем мало, но надо помнить, что видеокарта достаточно древняя. Подключить же к EXP GDC можно любую более современную видеокарту, и результат будет гораздо лучше.

Результат теста FurMark с штатной видеокартой ATI Mobility Radeon X1400	Результат теста FurMark с внешней видеокартой Gigabyte GV-N520OC-1GI

Кстати, при отсутствии внешнего монитора обрабатывать данные на этой внешней видеокарте не получается. Вероятно, из-за того, что драйверы для неё достаточно старые и не поддерживают такую возможность. Для более новых видеокарт должна быть возможность не подключая внешний монитор использовать ресурсы внешней видеокарты для расчётов изображения, а выводить изображение непосредственно на дисплей ноутбука.

Однако, когда внешний монитор не подключён, данные проходят двойной путь: от центрального процессора к внешней видеокарте, обрабатываются там, а затем идут обратно. Это, естественно, занимает часть пропускной способности шины PCI-E. Фреймрейт в таком случае будет несколько ниже (и может достигать нескольких десятков FPS), чем при использовании внешнего монитора, подключённого к выходу внешней видеокарты EXP GDC.

Тут можно детальнее ознакомиться с техническими характеристиками адаптера и приобрести EXP GDC.

Как подключить к ноутбуку внешнюю видеокарту

Современные игры не назовешь скромнягами в плане требования к системным ресурсам. Однако развлекать себя детализированным изображением на большом экране хотят многие. Но проблема в том, что имеющийся графический адаптер не способен обеспечить достаточную производительность. Возникает идея подключить внешнюю видеокарту к ноутбуку. В зависимости от модели, сделать это можно разными способами.

Обзор возможностей

Подключить компьютерную видеокарту к среднестатистическому ноутбуку без дополнительного оборудования невозможно. Но отдельные модели мобильных устройств позволяют это сделать достаточно просто. У них сразу есть разъемы для выполнения такой задачи.

1. ExpressCard. Такой разъем на дне (или в торце) ноутбука присутствовал в моделях, выпускаемых до 2012 года. Скорость передачи данных составляет до 5 гигабит. Через такой интерфейс можно подключить видеокарту к ноутбуку. Но это должно быть специализированное устройство. Во-первых, его сложно найти в продаже. Во-вторых, на ноутбуке с интерфейсом ExpressCard с большой вероятностью будет установлен маломощный ЦП. Это сразу не подразумевает запуск современных требовательных игр. Однако обеспечить себе вывод картинки на большой экран таким способом — возможно.

2. miniPCIe. В некоторых устройствах предусмотрено подключение внешней видеокарты к ноутбуку. Она помещается в специальный блок, который вставляется в отсек для привода оптических дисков. Кроме этого, через miniPCIe интерфейс материнской платы, выводя кабеля наружу корпуса, можно подключить видеокарту от ПК к ноутбуку.


Самый удобный для пользователя на сегодня способ включает использование современного на данный момент порта ThunderBolt. Предлагаемая скорость передачи данных позволяет присоединить видеокарту к ноутбуку, которая имеет действительно огромные возможности.

Док-станции

Док-станция — это специальный бокс, в который вставляется внешняя видеокарта. Внутри:

• хорошо закрепленный интерфейс PCI-Express;
• блок питания;
• система принудительной вентиляции;
• блок обработки данных и сопряжения с ноутбуком по порту ThunderBolt.

От пользователя требуется минимальное количество усилий. Достаточно поместить видеокарту от компьютера в док-станцию, закрепить ее, закрыть блок и подключить его к сети и ноутбуку. Все необходимые драйвера и программы сопряжения предлагает производитель.

Проблема одна: док-станции стоят довольно дорого. Ценники начинаются примерно от  450 долларов и могут достигать нескольких тысяч.

Использование USB

Подключение видеокарты к ноутбуку через USB еще недавно считалось нерациональным. Сегодня в продаже множество готовых решений, но они не могут обеспечить разрешения выше FullHD 1920х1080 и предназначены только для вывода картинки на большой экран.

С появлением интерфейса USB 3.0 скорость передачи данных стала достаточной для выполнения серьезных задач. Сегодня можно подключить видеокарту от компьютера к ноутбуку через райзер.

В комплект оборудования входят:

• плата сопряжения, райзер;
• блок интерфейса USB 3.0, помещаемый в разъем miniPCIe;
• переходник питания с SATA на 4 пиновый молекс.

Чтобы подсоединить видеокарту к ноутбуку через райзер, придется вскрывать корпус и жертвовать частью функциональности. Дело в том, что райзеры и адаптеры, при помощи которых можно подключить видеокарту от ПК к ноутбуку, требуют наличия miniPCIe. Этот интерфейс есть на материнских платах большинства моделей. Но в нем уже подключен Wi-Fi или Bluetooth (могут выполняться в виде одного модуля).

Чтобы подключить видеокарту райзером или адаптером, приходится вскрывать корпус, лишаться Wi-Fi, тянуть кабеля за пределы ноута. Но заядлые геймеры идут на такие жертвы. Наименьшие усилия прикладываются при использовании райзера. Количество кабелей минимально, питать внешнюю карту можно от внутреннего блока питания мобильного устройства.

На заметку! Некоторые модели предлагают 2 интерфейса miniPCIe материнской платы, что сразу избавляет владельца от множества проблем.

Использование адаптера

Подключить компьютерную видеокарту к ноутбуку можно при помощи специальных адаптеров EXP GDC.

Процесс происходит не только подключением к интерфейсу miniPCIe, но и через HDMI.

1. Мобильная станция отключается от адаптера, из него вытаскивается батарея.
2. Снимается задняя крышка.
3. Из порта miniPCIe вытягивается модуль Wi-Fi, на его место устанавливается соответствующий кабель EXP GDC.
4. Еще один кабель EXP GDC подключается в порт HDMI.
5. В интерфейс адаптера устанавливается видеокарта и подключается соответствующим переходником питания.
6. Если в комплекте с адаптером предлагается блок питания, он подключается согласно инструкции. Если его нет — используется источник питания от ПК, соединяемый через переходники. Для включения БП в этом случае нужно предусмотреть отдельную кнопку.

Ноутбук можно аккуратно собрать.

Совет! Чтобы не переламывались провода, стоит сделать выемки в задней крышке. Они позволят аккуратно установить деталь на место.

При включении мобильного устройства карта определяется автоматически и после установки драйверов готова к использованию. Однако некоторые модели требуют настройки БИОС. Здесь нужно активировать опцию UMA Graphics.

В качестве заключения

В самом простом случае пользователь для подключения внешней видеокарты должен только установить адаптер в док-станцию, присоединить кабели питания и передачи данных ThunderBolt. Но такой способ сложен для кошелька. Более дешевые решения неизбежно потребуют разборки корпуса мобильного устройства. Однако решить задачу подключения можно и без специальных навыков. Главное — работать аккуратно, следуя инструкциям производителя райзера или адаптера EXP GDC.

Самые надежные ноутбуки 2019 года

Ноутбук Apple MacBook Air 13 with Retina display Late 2018 на Яндекс Маркете

Ноутбук Xiaomi Mi Notebook Air 13.3″ 2018 на Яндекс Маркете

Ноутбук Lenovo ThinkPad Edge E480 на Яндекс Маркете

Ноутбук Acer SWIFT 3 (SF314-54G) на Яндекс Маркете

Ноутбук Acer ASPIRE 7 (A717-71G) на Яндекс Маркете

адаптеры USB 3, Thunderbolt и другие переходники

Ноутбуки, особенно игровые, всегда являются компромиссом. Они должны быть небольшими по размерам, легкими, но мощными, чтобы запускать самые требовательные к ресурсам приложения и игры. Подключение внешней видеокарты в этой ситуации позволяет “и рыбку съесть, и в пруд не лезть”.

Что такое внешняя видеокарта

Внешняя видеокарта (сокращенно eGPU) – это специальное устройство, вмещающее в одном корпусе слот PCIe, блок питания, похожий на тот, который стоит в каждом настольном компьютере, и собственно полноразмерный графический ускоритель. Воспользовавшись таким адаптером с видеокартой, вы получите всю мощь игрового компьютера вместе с гибкостью и компактностью современных лэптопов.

Подобные устройства появлялись на рынке и раньше, но в последнее время их популярность начала резко расти. Этому поспособствовало появление и широкое распространение портов с высокой пропускной способностью – USB 3.0 и Thunderbolt 3. Подключить к ним внешнюю видеокарту или любое другое устройство очень просто, а высокая скорость передачи данных позволяет использовать внешние устройства, вместо тех, которые размещаются непосредственно на материнской плате. Многие адаптеры для внешних видеокарт имеют бонусы в виде дополнительных портов USB, Ethernet и много еще чего. А это означает, что пользователь получает дополнительные возможности для одновременного использования разного рода периферии: нескольких мониторов, джойстиков и т.п.

На сегодняшний день стандартом де-факто при подключении внешнего видеоадаптера к ноутбуку является порт Thunderbolt 3. При скорости передачи данных в 40 Гбит в секунду, он позволяет одновременно пропускать видео-, аудио-сигналы, трафик из интернета и другие данные. Кроме того, через этот порт подается питание до 100 Ватт на подключаемые устройства. И все по одному кабелю, который легко подсоединить к ноутбуку. А так как он использует стандартный порт USB-C (тот самый, который мы находим в Macbook-ах последних моделей, недавней версии XPS 13, и все большем количестве современных ноутбуков), с каждым днем его использование становится все проще.

Но не забудьте о программном обеспечении. Современные адаптеры для подключения внешней видеокарты к ноутбукам требуют достаточно громоздких специфических драйверов. Они позволяют ноутбуку использовать внешний видеоадаптер, вместо родного, интегрированного видео от NVIDIA или AMD. Здесь возникает довольно много проблем и универсального решения не существует. Именно данное обстоятельство виновно в том, что многие бренды, например, Dell и Razer, поддерживают возможность подключения внешнего eGPU только на некоторых своих моделях. Есть несколько более общих решений, а также устаревающих стандартов, таких как USB 3.0 и Thunderbolt 2 – с ними выбор более широк, но производительность заметно хуже.

Лучшие варианты адаптеров внешних видеокарт, представленных сегодня на рынке

К сожалению, внешние видеокарты это все еще зарождающийся сегмент, поэтому выбор реальных моделей не так велик. Вот несколько современных предложений от ведущих производителей.

Razer Core

• Цена: около 500 долларов
• Подключение: Thunderbolt 3
• Совместимость: Razer Blade и Blade Stealth

Наверное, это самый известный адаптер для подключения внешней видеокарты, который можно купить сегодня. Razer Core – небольшая черная коробочка приятного внешнего вида, обладающая 500-ваттным блоком питания, способным обеспечить энергией самые большие и самые прожорливые видеокарты. Устройство располагает встроенными портами USB 3.0 для подключения внешних накопителей и аксессуаров, а также разъем для подключения к сети. Места в этой коробочке достаточно для подключения самых крупных видео-ускорителей от AMD и NVIDIA – до 310 мм в длину, совместим с double slot платами. На мой взгляд, это самый стильный переходник для подключения внешней видеокарты к ноутбуку среди представленных в обзоре. Здесь также есть фирменный Razer-овский API подсветки Chroma RGB.

Но за все хорошее приходится платить. Цена этого адаптера 500 долларов без видеокарты. По словам производителя, использование этой модели не ограничивается его собственными ноутбуками с портом Thunderbolt 3, но максимум производительности и удобства использования достигается с Razer Blade и Blade Stealth. Отзывы людей, пытавшихся подключить Core к разным моделям ноутбуков, свидетельствуют о том, что результат не всегда удачный. Так что, купив этот адаптер для подключения видеокарты к ноутбуку стороннего производителя, вы можете столкнуться с серьезной проблемой.

Alienware Graphics Amplifier

• Цена: около 200 долларов
• Подключение: USB 3. 0
• Совместимость: Alienware 13, 15, 17

Суб-бренд компании Dell – Alienware – обзавелся собственным eGPU, чем немало обрадовал геймеров. Следует отметить, что это одно из самых дешевых решений на рынке. Если этому адаптеру и не хватает внешнего лоска, то это с лихвой покрывается ценой в 200 долларов (естественно, сама видеокарта и ноутбук в цену не включены). Замечу, что это единственная модель eGPU от известного бренда, которая позволяет подключить внешнюю видеокарту к порту USB 3.0. Это означает совместимость с AMD XConnect – полу-прориетарного набора драйверов для подключения внешних видеокарт. Выбор ноутбуков, совместимых с этим адаптером, довольно велик – от маленьких Alienware 13  до монстроподобных Alienware 17. Последние, впрочем, вряд ли нуждаются во внешней видеокарте, во всяком случае, в большинстве компьютерных игр им хватает собственных мощностей.

Как всегда, низкая цена означает определенные жертвы. В этот переходник можно установить видеокарту до 265 мм длинной. Значит, самые продвинутые модели от NVIDIA и AMD с ним несовместимы. Данная модель располагает четырьмя портами USB 3.0, но разъема Ethernet здесь нет. И самый главный минус – поддерживаются только модели Alienware, даже популярная линейка Dell XPS оказалась вне игры.

PowerColor Devil Box

• Цена: около 450 долларов
• Подключение: Thunderbolt 3
• Совместимость: любой компьютер с Thunderbolt eGFX

PowerColor производит всевозможные компьютерные аксессуары и видеокарты. Соответственно он постарался сделать Devil Box совместимым с любым компьютером, на котором установлена ОС Windows и присутствует Thunderbolt 3. По уверениям производителя в этот адаптер можно подключить любую видеокарту с чипом AMD или NVIDIA, а не только те, которые сделал сам PowerColor. Здесь мы найдем полный набор свистелок, которые уже встречали в Razer Core, включая негабаритные видеокарты, подключение к Ethernet, и до 375 ватт мощности для питания видеосистемы. Тут даже есть внутренний слот SATA III для подключения 2,5-дюймового жесткого диска или накопителя SSD.

Devil Box стоит дьявольски дорого – $450, зато потенциально он совместим со многими моделями ноутбуков, и это того стоит. Ведь купивший данный адаптер не будет привязан ни к модели лэптопа, ни к модели видеокарты. Может быть, не каждому понравится внешний дизайн этой “коробки”, но кто мешает вам спрятать ее где-нибудь под столом.

MSI Gaming Dock

• Цена: Продается только в комплекте с MSI Shadow GS30
• Подключение: Патентованный разъем
• Совместимость: MSI Shadow GS30/32

MSI Gaming Dock является наименее универсальной моделью в нашем списке, поскольку совместима лишь с игровым ноутбуком того же бренда – Shadow GS30. Здесь нет попытки завоевать рынок, но данный адаптер для видеокарты прекрасно дополняет игровой комплект, в который также входят динамики 2.1, микрофон, гнездо для наушников, полноценный слот SATA 3,5 и сетевая карта. Он разработан таким образом, чтобы размещаться прямо под ноутбуком – такая функциональная подставка, которая легко подключается к разъему на днище. Чуть более новый Gaming Dock Mini поменьше и поизящней, хотя выглядит угловато. Тут нет динамиков, но присутствуют отверстия для пассивного охлаждения.

Gaming Dock – это вариант для фанатов Shadow GS30. Остановить свой выбор на нем можно лишь в том случае, если вы всерьез и надолго связали свою жизнь с этим игровым ноутбуком.

Скоро в продаже

Выше я рассказал о тех адаптерах для подключения внешней видеокарты, которые можно купить уже сегодня. Но если вы готовы немного подождать, то сможете воспользоваться более интересными решениями.

ASUS ROG XG Station 2: XG Station 2 пока является единственным переходником для внешней видеокарты, который можно подключать к планшетам на Windows, а именно топовым моделям линейки ASUS Transformer Book. (Это как Surface Pro, только тайваньский.) Он также совместим с одним из наиболее мощных мини-компьютеров с архитектурой Intel NUC. Смущает лишь то, что уже прошло почти два месяца с момента анонса ROG XG Station 2, а пока ничего не известно ни о дате выхода, ни о цене.

Gigabyte GP-T3GFx: как и Devil Box разрабатывался с прицелом на максимально широкую совместимость с современными моделями ноутбуков. Сюда можно подключать самые большие видеокарты. Ноутбук должен быть совместим с eGFX и конечно иметь порт Thunderbolt 3. И опять – устройство было представлено прошлым летом, с тех пор Gigabyte не дал никакой дополнительной информации о нем.

Wolfe: проект на Kickstarter. Предлагает адаптер внешней видеокарты для Mac-ов. В дополнение к уместному в данном случае алюминиевому дизайну, выбор ограничивается видеокартами NVIDIA GeForce GTX 1050 или 1060. Попытка замены видеокарты приведет к потере гарантии. Достоинством является то, что это самое компактное устройство, среди представленных в статье. Команда разработчиков Wolfe утверждает, что продукт вот-вот появится, но мы знаем, что сейчас она столкнулась с серьезными проблемами, связанными с вопросами лицензирования Thunderbolt, это делает будущее проекта несколько мрачноватым.

Может быть, скоро мы узнаем о других интересных решениях. Но выше были описаны практически все адаптеры для подключения внешней видеокарты, достойные упоминания сегодня.

А не сделать ли нам переходник для подключения видеокарты своими руками?

Ни одна из выше названных моделей не подошла вам? Что ж, в самостоятельном изготовлении переходника для подключения видеокарты нет ничего сложного. Нам понадобиться несколько соответствующих кабелей и шлейфов, разъем PCIe, смонтированный на куске материнской платы и отдельный блок питания для настольного компьютера. Плохая новость заключается в том, что это пока мало исследованная территория, где работает небольшая группа энтузиастов вместе с изготовителями необходимых компонентов.

В принципе, адаптеры Thunderbolt 2 с PCIe являются неплохими решениями “все в одном”, но пропускная способность у них заметно ниже, чем у представленных выше моделей, а драйвера работают со множеством ошибок. Ряд универсальных адаптеров PCIe требует модернизации корпуса для установки видеокарты, а, возможно, придется вообще отказаться от него. К тому же, никогда не знаешь, заработает ли он в связке с конкретной моделью ноутбука и какие драйверы подойдут. Поэтому безопаснее выбрать брендовый адаптер для внешней видеокарты. Даже если модель не подойдет, то всегда можно будет вернуть ее продавцу по гарантии.

Еще интересное:

Вторая жизнь ноутбука | Компьютерра

В 2010 году я приобрёл довольно интересный ноутбук – Lenovo ThinkPad Edge 14. Он выручал меня не раз, и помогает до сих пор, но работать за ним стало уже не так комфортно. Я решил подарить ему вторую жизнь и проапгрейдить по максимуму – заменить все модульные элементы и перепаять всё, что не меняется так просто. Чем же интересен этот старичок, и почему я просто не куплю вместо него новый?

Главная причина в том, что таких ноутбуков больше нет и, скорее всего, уже не будет. У него максимально продуманный дизайн и очень качественная сборка. Тогда серия ThinkPad ещё сохранила всё лучшее от IBM, не успев подвергнуться удешевляющим веяниям Lenovo в той мере, как это заметно сейчас.

Операция «реанимация»

В отличие от современных собратьев, Edge 14 получился настолько живучим, что спустя 8 лет выглядит так, словно его только что достали из коробки. Безо всяких преувеличений: петли и все разъёмы по-прежнему тугие, корпус нигде не облез и даже клавиатура как новая.

Дополнительным стимулом продлить его жизнь для меня стал редко встречающийся порт Power eSATA (также называемый комбо-портом eSATA+USB), востребованный при ремонте HDD/SSD и восстановлении данных с них. Док-станция с USB для этих целей – не вариант, поскольку микросхема любого «моста» USB –> SATA обрезает часть команд ATA-протокола, оставляя возможность совершать только базовые файловые операции через API.

Благодаря Power eSATA, все внешние накопители формата 2,5” подключаются без дополнительного питания (sic!) через пассивный (без микросхем) и недорогой кабель-переходник. Они могут быть любого объёма и определяются так, словно установлены внутри ноутбука с прямым подключением к плате. Для них доступен режим PIO (прямое обращение к порту через драйвер porttalk) и выполнение любых низкоуровневых операций.

Подключение внешнего накопителя к Power eSATA не требует дополнительного питания

Внешний осмотр и первичная обработка

Чем хороша конструкция большинства ThinkPad (особенно старых), так это лёгкостью апгрейда и обслуживания. Достаточно отсоединить АКБ, открутить пять винтов обычной крестовой отвёрткой и можно снять крышку целиком. Под ней сразу открывается доступ к диску, модулям памяти, процессору, видюхе и системе охлаждения. Мне было не сложно регулярно чистить её и менять термоинтерфейс по мере высыхания, чего не могу сказать о более новых ноутбуках.

Лёгкий доступ ко всем компонентам

Сейчас в большинстве моделей нужно отсоединить клавиатуру, а то и выполнить полную разборку, чтобы добраться до «улитки» и радиаторов. Полагаю, что именно лёгкость регулярного ухода и продлила жизнь Edge 14.

Кислородная маска для ноутбука

При всех плюсах назвать дизайн ноутбука идеальным с инженерной точки зрения всё равно не получится. У него очень короткие ножки, из-за чего он прижимается вентиляционными отверстиями к любой (особенно неровной) поверхности и быстро «задыхается». Сопротивление потоку воздуха в такой щели создаётся большое, и ноутбук начинает перегреваться. Он пытается раскрутить вентилятор, но от этого прижимается сильнее и становится ещё хуже, особенно если ноут лежал на диване или использовался на коленях.

Вентилятор у него всего один, и он выгоняет тёплый воздух с левой стороны. Замедлять его (например, резистором) не стоит из-за риска перегрева, а вот приток более холодного воздуха поможет автоматически снизить обороты. Выход кажется очевидным – нужно приподнять ноутбук.

Сначала я стал выбирать среди подставок с вентилятором и без, но быстро отказался от этой идеи. Стоимость приличных моделей начиналась от $30, а от более дешёвых (по отзывам) не было толку. Решение пришло неожиданно. На просторах AliExpress обнаружились две пластиковые полусферы на липучках. Простейшие опоры для ноутбука, которые можно быстро поставить и также легко снять.

Дайте ноутбуку воздуха!

Трудно поверить, но эта копеечная приблуда справилась со своей задачей на ура. Температура ЦП заметно упала, а кулер стало почти не слышно. Во время набора текста (кстати, стучать по приподнятой за верхний край клавиатуре стало гораздо комфортнее) и просмотра сайтов он вообще останавливался за ненадобностью, раскручиваясь только на время установки обновлений.

Поэтапная трансплантация

Изначально конфигурация ноутбука была очень скромной. Intel Pentium P6100 (два ядра по два гигагерца) и 2 Гб SO-DIMM DDR3 одним модулем. Для начала я сделал самое лёгкое – просто воткнул ещё одну планку такой же памяти на 2 Гб, доведя общий объём до 4 Гб. Однако предустановленная Windows Home была 32-разрядная, и не увидела оперативку целиком. Пришлось мигрировать на 64-битную ОС.

С увеличенным объёмом ОЗУ работать стало чуть комфортнее, но только в определённых сценариях. Например, когда был открыт браузер с десятками вкладок, или загружалась тяжёлая база данных, а в фоне ещё работала куча процессов. В остальном же разницы я не увидел.

Время автономной работы по идее должно было чуть сократиться из-за возросшего энергопотребления двух модулей памяти, но на практике это тоже было незаметно. Поначалу эффект от такого апгрейда казался сомнительным, но постепенно требования к памяти у всех приложений выросли, и 4 гигабайта оперативки оказались очень кстати.

Когда же перестало хватить и их, я вновь открыл спецификации ноутбука. Оказалось, что он поддерживают до 8 Гб памяти. Я заменил 2×2 Гб на 2×4 Гб и прогнал новые модули MemTest86+. Ошибок не было, а ОС уже стояла 64-битная и увидела полный объём.

Отказ от HDD

В ноутбуке стоял винчестер на 250 Гб и 5400 об/мин. Была мысль поменять его на 500 Гб 7200 rpm, но уже тогда это воспринималось как полумера, поскольку твердотельные накопители начали вытеснять HDD как класс. Когда же SSD сравнимого объёма стали стоить доступно, я решился на замену.

Внутренний фиксатор для 2,5” HDD/SSD с прямым подключением SATA

Материнская плата в ноутбуке оснащена портами SATA II (3 Гбит/с), поэтому я поставил SSD с интерфейсом SATA II – OCZ Vertex Plus R2. В нём использовались надёжные чипы MLC, умный контроллер Indilinx Barefoot 2, была поддержка TRIM – что ещё нужно для рабочего ноутбука? На тот момент он стоил сравнительно дёшево, поскольку все гнались за другими – скоростными (SATA III) и тонкими (7 мм) SSD. Мне же за глаза хватало этого.

Забегая вперёд, скажу, что миграция на SSD дала наиболее ощутимый прирост производительности. Винчестер ожидаемо был самым медленным компонентом системы, который сильно портил субъективные ощущения от работы. Скорость загрузки ОС, программ, файлов – словом, все пользовательские операции выполнялись с HDD очень долго, заставляя почём зря грешить на слабый процессор. Как оказалось, P6100 редко бывал загружен на 100% дольше нескольких секунд. Всё остальное время он просто ждал диск, а в паре с твердотельным накопителем буквально ожил.

Отказ от оптического привода

В Edge 14 сохранился такой раритет, как привод DVD-RW. Когда я поймал себя на мысли, что не пользовался им больше года, то решил заменить на что-то более актуальное. Выбор пал на переходник для 2,5” HDD/SSD, вроде такого. Точную ссылку уже не найду. Чуть доработал его напильником и поставил в ноутбук терабайтный винчестер дополнительно к SSD (места уже не хватало). Получилось два накопителя – шустрый SSD и ёмкий HDD. Как в дорогих ноутбуках, только дёшево.

Адаптер для подключения 2,5” HDD/SSD вместо привода оптических дисков

Если захотите повторить такую замену на своём лэптопе, то будьте внимательны с размерами. Есть два основных форм-фактора: с высотой: 9,5 мм и 12,7 мм. Также они отличаются материалами (алюминий или пластик), наличием/отсутствием LED-индикаторов и качеством изготовления – смотрите отзывы.

Тот же адаптер, вид сзади

Добавление портов

В любом ноутбуке мало внешних портов. Обычно это 2 — 4 USB 2.0, RJ-45 и какие-нибудь видеовыходы. Переход на USB 3.0 ускорил моральное устаревание Edge 14. В нём были только старые порты версии 2.0, работающие в десять раз медленнее. Выход оказался очень простым.

Берём адаптер формата ExpressCard/34 с 1-4 портами USB 3.0 и просто вставляем его в ноутбук.

Например, такой, или такой. Главное, чтобы девайс был с шустрым чипом и поддержкой xHCI, иначе заветных 5 Гбит/с не увидеть.

Слот формата ExpressCard34

Кроме USB 3.0 так можно добавить eSATA, FireWire, LPT, COM, гигабитный Ethernet и любые другие порты – ищите подходящий адаптер. Китайцы даже делают переходники ExpressCard/PCMCIA, на тот случай, если у вас где-то завалялись старые карты расширения.

Замена видеокарты

В ноутбуке Edge 14 установлена слабенькая видюха Mobility Radeon HD 5145 – перемаркированная HD 4570 с увеличенной до 720 МГц частотой и одноканальным (64-бит) подключением видеопамяти GDDR3 512 Мб. Для офисных задач и просмотра фильмов её хватит, а вот про игры с ней лучше забыть. При сколь-нибудь продолжительной 3D-нагрузке 55-нм чип RV710 быстро превращается в печку и насилует систему охлаждения, которая в ноутбуке общая – на процессор и видеоядро. Раз это отдельная карточка, её тоже можно заменить, да?

Не всё так просто. Действительно отдельные видеокарты в ноутбуках встречаются редко. Это небольшие платы формата MXM с видеочипом и собственной памятью. Они вставляются в слот и подключаются к шине PCI Express, используя до 16 линий.  Сейчас MXM используется преимущественно для установки в ноутбук профессиональных видеоускорителей Nvidia Quadro Mobile и AMD FirePro, позволяя использовать до 2048 uGPU и выделять до 100 Вт на питание видеокарты.

В основной же массе потребительских и даже игровых ноутбуков «дискретными» видеокартами называют видеочипы, которые распаяны (BGA) на материнской плате. Это название прижилось просто как отличие от интегрированной в процессор графики. Заменить такую видюху самостоятельно не получится.

В сервисном центре для этого используют паяльные станции, но стараются менять только неисправный чип на точно такой же годный. Слишком уж много специфики на уровне BIOS/UEFI, чтобы заставить ноутбук стартовать с другим видеоядром, да и TDP в случае апгрейда может превысить допустимую величину. Что же делать?

Подключение внешней видеокарты

Можно подключить графический ускоритель как отдельное устройство. Стимулов для использования внешней видеокарты (eGPU) с ноутбуком может быть несколько. Это желание поиграть, помайнить, или подключить сразу 4-6 мониторов. Штатными средствами лэптоп этого сделать не позволяет, но у него есть возможность подключения отдельной видеокарты к основной шине. Делается это через слот MiniPCI-E (переходник на видюху вставляется вместо модуля беспроводной связи), или вообще без вскрытия корпуса, если есть слот ExpressCard.

По сути ExpressCard – этот тот же разъём MiniPCI-E, который мало чем отличается от PCI Express. Следовательно, через него можно подключить любые устройства (в том числе и внешнюю видеокарту) с интерфейсом PCI Express любой версии. Если вместо x16 использовать x1, то полной скорости вы не добьётесь, но у бюджетных игровых и старых профессиональных видюх результаты в слотах PCI-E x1 и x16 отличаются не критично.

Главное в этом деле – найти подходящий адаптер и обеспечить его питание от отдельного блока. Один из популярных вариантов – док-станция EXP GDC. Сделана она довольно кустарно и держит нагрузку только до 150-200 Вт (в зависимости версии и подключённого б/п), однако со своей задачей справляется.

Набор EXP GDC состоит из двух компонентов: собственно док-станции, в которую вставляется внешняя видюха, и переходника ExpressCard -> HDMI (в нём нет конвертера сигнала, это просто кабель).

Соединить всё воедино не составляет особого труда (разъёмы разные, ошибиться невозможно), а вот дальше начинается специфика конкретного ноутбука, внешней видюхи и док-станции. Будут пляски с драйверами и бубном, попытки подобрать задержку для корректной инициализации второго графического адаптера и прочие шаманства.

Над своим ноутбуком я так не издевался, но если вам захочется – посетите специализированный сайт (https://egpu.io/) для таких энтузиастов. Народ даже «Вегу» к макбукам подключает через Thunderbolt.

Замена батареи

Лет через пять батарея ноутбука резко потеряла ёмкость. Я встал перед выбором: либо разбирать её и менять в ней изношенные элементы 18650, либо просто найти подходящую новую батарею. Чисто экономически второе оказалось целесообразнее. Посмотрел на ней PN (part number, идентификатор запчасти) и заказал такую же.

Проверить состояние батареи, узнать её идентификаторы и производителя, оценить нагрузочную способность и выполнить диагностику поможет бесплатная утилита BatteryInfoView от NirSoft (BatteryInfoView v1.23).

Утилита для диагностики батареи ноутбука

По своему небольшому опыту рекомендую делать это в «Ноутбук центре» или PartsNB – цены примерно одинаковые. На момент заказа в обоих магазинах они были ниже, чем на AliExpress и eBay (хотя для других ноутбуков я раньше брал запчасти там), да и ждать пришлось гораздо меньше.

При выборе АКБ обратите внимание на детали. Оригинальными батареи могут быть только в том случае, если производитель сохранил преемственность между сериями, и сейчас продолжает выпускать аккумуляторы хотя бы для одной из них.

Большинство же батарей для старых ноутбуков – совместимые. Просто какие-то другие китайцы решили изготовить пластиковый корпус такой же формы и запихнуть в него литиевые элементы. Их количество может быть таким же, или увеличенным (скажем, девять ячеек вместо шести). В последнем случае вы получите прибавку ко времени автономной работы, но батарея будет выступать сзади за пределы корпуса.

Качество элементов типоразмера 18650 внутри АКБ тоже может быть очень разным. Поэтому не удивляйтесь разбросу цен на одинаковые с виду батареи. До покупки вы никак не проверите, насколько она хороша, поэтому просто убедитесь, что продавец даёт реальную гарантию. То есть, такую, которой действительно можно будет воспользоваться. Это ещё один аргумент покупать батареи в своей стране и привозить их из-за рубежа только в крайнем случае.

Замена радиомодуля

В моём Edge14 изначально был установлен беспроводной адаптер Realtek RTL8191SE. Он поддерживает стандарт 802.11n и выдаёт честные 150 Мбит/с, поэтому заменять его не было нужды. Однако приходилось делать это на другом ноутбуке.

Замена модуля Wi-Fi устаревшего стандарта. Красным отмечены разъёмы подключения антенн

Просто отсоединил антенный кабель (их может быть два), извлек адаптер из слота MiniPCI-E, вставил вместо него другой, подключил провода обратно и установил драйверы. Так вместо 802.11g можно получить 802.11n, а то и 802.11ac. Обычно встроенный адаптер работает лучше внешнего USB-WLAN, поскольку сразу подключается к шине PCI Express. На него не влияют ограничения USB, да и порт освобождается.

Замена процессора

Установленный в моём ноутбуке процессор Pentium P6100 не поддерживает ни автоматический разгон, ни многопоточность. Два ядра по два гигагерца – вот и всё, на что можно рассчитывать. К счастью, в Edge14 он не распаян на плате, а установлен в обычный сокет PGA988. Раз так, то его можно заменить на более мощный процессор из того же семейства Arrandale .

Извлекаем старый ЦП из сокета

В чём может быть загвоздка, так это в поддержке нового процессора на уровне BIOS. Поэтому сперва скачайте последнюю версию прошивки и обновите BIOS, а уже затем меняйте процессор. Для апгрейда ноутбука далеко не всегда оправданно брать топовый камень из той же линейки. Он может стоить как половина лэптопа, превышать лимит тепловыделения, или быть ограниченно совместимым (не поддерживаться прошивкой).

Мой выбор пал на Core i5 560M. К моменту апгрейда таких камней у китайцев было много, и хотели за них в среднем $12. «Ай пятый» имеет более высокие частоты, многопоточность и ёмкий кэш, что добавит тепловыделения, но сильно волноваться об этом не стоит. В серии Edge14 есть модификации с разными ЦП (например, была версия с Core i3 370M), а система охлаждения (СО) в них стоит идентичная – с TDP до 35 Вт.

Ставим новый процессор

Эта унифицированная СО справится и с Core i5 560M, просто кулер будет реже выключаться… или же он будет работать почти как прежде, если мы заменим термоинтерфейс. Изначально между радиатором СО и крышкой процессора установлена теплопроводящая прокладка, в народе именуемая «терможвачка». Ещё одна такая же прикрывает графический чип. За годы они высохли и наглотались пыли. Если мы заменим их на новые, показатели СО заметно улучшатся.

Найти прокладку точно такого же размера будет проблематично, поэтому рациональнее заказать её в виде листа побольше и вырезать из него необходимые куски. Например, вот такой.

По сравнению с хорошей пастой у «терможвачки» в 3-5 раз ниже коэффициент теплопроводности, но без неё сложно создать аккуратный прижим и не допустить короткого замыкания. Дело в том, что между металлическими частями и платой должен оставаться зазор. Его как раз создаёт прокладка и дополнительные полимерные вставки под тепловыми трубками.

Заключение

Описанная модернизация имеет смысл, если вы не готовы сразу выкладывать более $1000 за ноутбук с качественной сборкой. Если цена и функциональность важнее поддержки последней версии DX, старые ноутбуки дадут фору многим современным.

Было: 2 ядра без HT по 2 ГГц (без авторазгона) + 2 Гб DDR3 + HDD 250 Гб + ODD и 3xUSB 2.0.

Стало: 2 ядра с HT по 2,66 – 3,2 ГГц + 8 Гб DDR3 + SSD 240 Гб + HDD 1 Тб и 3xUSB 2.0 + 2xUSB 3.0.

Такой поэтапный апгрейд может показаться «кашей из топора», но просто сравните цены. Доработка экономит кучу денег, оставляя простор для изменения конфигурации. Новые чипсеты и процессоры выигрывают по энергопотреблению, но на них не запустишь ту же Windows 7. Начиная с седьмого поколения Core, драйверы есть только под «десятку».

Помимо Edge 14 я имел дело с разными ноутбуками – более мощными и современными, крупными и сверхкомпактными. Ни один из них не сохранился до настоящего времени. При аккуратной эксплуатации их средний срок жизни составлял менее трёх лет, после чего одна за другой начинались проблемы. В итоге было дешевле выбросить убитый в хлам лэптоп и купить другой.

Похоже, именно на это и рассчитывают производители, с каждым годом удешевляя системы охлаждения, питания, отказываясь от модульной архитектуры в пользу интегрированной, размещая в ноутбуках несъёмные батареи и упаковывая всю электронику в тонкий пластиковый корпус на защёлках (а то и вовсе проклеивая его по периметру, как планшет). Всё это усложняет ремонт и делает апгрейд нецелесообразным. Теоретически то, что не меняется модулями, можно перепаять, но порядок цен в этом случае будет совсем другим, да и это уже тема другой статьи.

Сейчас ещё можно найти старые модели ноутбуков, которые проектировались по уму. Они легко обслуживаются и модернизируются, а после апгрейда работают шустрее и стабильнее многих современных лэптопов.

Внешняя видеокарта для старого рабочего ноутбука

Уже несколько лет моим главным рабочим инструментом, средством коммуникации, а также игрушкой является ноутбук Lenovo ThinkPad W510. Ему около пяти лет, но параметры до сих выглядят неплохо: процессор i7, 8gb оперативной памяти. Винчестер я год назад заменил на SSD и теперь скорость загрузки меня полностью устраивает, память планирую расширить до 16gb, но и восьми отлично хватает для всех моих задач. Проблемы были лишь с играми.  Видеокарта Nvidia Quadro FX 880M была слабым местом системы. Даже Fallout 3: New Vegas у меня шел лишь с минимальным качеством. Периодически система перегревалась, не помогало никакое внешнее охлаждение. The Witcher 2 в последнее время попросту вырубал систему ещё на стадии включения – если процессор просто сильно нагревался, то видеочип буквально раскалялся, причем быстрее, чем это получалось отследить. Но времени на игры у меня всё равно не было, так что проблемой это до недавнего времени не являлось.

Но вот в последнее время я начал писать под Unity3D. К тому же вышел Fallout 4. А это святое. Только с моей видеокартой Фоллаут не запустился бы у меня даже в режиме “слайдшоу”. Заменить видеокарту в этой модели ноутбука нельзя. Покупать новый ноутбук – все модели, которые мне  достаточно нравятся, чтобы потеснить в моем сердце привычный ThinkPad, стоят существенно больше 1000 евро. Покупать же что-то из более низкой ценовой категории попросту нет смысла. Покупка игровой приставки (около 300 евро) позволила бы мне насладиться новинками игровой индустрии, но ничуть не помогла бы в разработке под Юнити.

Так что я решил, как тот комсомолец из анекдота, не искать легких путей и подключить внешнюю видеокарту. Никто из серьезных производителей видеокарт не предусмотрел, что найдутся желающие подключать их к ноутбукам снаружи. То есть, USB видеокарты в продаже есть, и их множество, но они не имеют ни нормального графического процессора, ни памяти. С их помощью можно подключить дополнительные мониторы, но проблему производительности они не решают.

Но спрос на производительные внешние видеокарты всё же существует, а значит появилось и предложение. Есть небольшие фирмы, которые выпускают адаптеры для внешнего подключения полноценной PCI-Express видеокарты через ExpressCard, Thunderbolt или PCI-E слоты. Достаточно известно, к примеру, решение ViDock от Villagetronic. Достать ViDock их не так просто, к тому же это дорогое удовольствие – один адаптер с пересылкой обойдется в 200-300 долларов. В итоге, после изучения различных форумов я остановился на достаточно дешевом китайском адаптере: GDC EXP Beast 8. 0. Купить это чудо можно на китайских сайтах вроде Aliexpress или Banggood в районе 60 евро. Я взял ExpressCard версию.

Также приобрел видеокарту Geforce 750Ti от Asus. Как правило, для внешнего подключения рекомендуются видеокарты Nvidia, хотя некоторым удается и с ATI. Если у вас в ноутбуке есть неотключаемая  внутренняя видеокарта, следует убедиться, что не будет конфликта, для этого придется посидеть на форумах и перелопатить много неграмотных суждений и теорий, среди которых встречаются крупицы реального опыта. У меня внешняя и внутренняя карты работают параллельно и друг другу не мешают, но не всем так везет.

Итак, несколько советов основанных на личном опыте:

• Питание. Адаптеру потребуется внешнее питание. Оптимально подходят блоки питания от ноутбуков Dell Optiplex, хотя можно и просто использовать блок питания ATX, тут как кому больше нравится. Есть возможность подключать блок питания через DC, но не советую это делать. Максимальная мощность в таком случае будет 150В., для работы производительной видеокарты этого может не хватить, тогда при запуске ресурсоемких задач драйвер будет перезагружаться, возможны синие экраны смерти (я столкнулся с этой проблемой, пока не поменял адаптер).
• Купите заранее адаптер для подключения дополнительного питания видеокарты, в комплекте его нет, а он вам скорее всего понадобится.
• Порт через который подключается  провод ведущий к ноутбуку внешне похож на HDMI, но он серьезно переделан. Подключение к нему HDMI кабеля чревато проблемами, если не хотите ничего сжечь – даже не пробуйте.
• Изучите настройки драйвера своей видеокарты, убедитесь, что используется именно внешняя, а не внутренняя видеокарта.
• Для того, чтобы в полной мере насладиться приобретением, используйте внешний монитор. Не на каждом ноутбуке удастся заставить работать внешнюю видеокарту с внутренним монитором, а даже если удастся – вы потеряете половину удовольствия.

С встроенной видеокартой 3D Mark 11 запускал лишь базовые тестыICE STORM 1. 2 и CLOUD GATE 1.1. С внешней работают все три теста, самый требовательный из них, FIRE STRIKE 1.1 выдает 3107 баллов, что сравнимо с результатами игрового ноутбука, или десктопа со средней новой видеокартой. Fallout 4 и Witcher 3 не просто запускаются, а позволяют поиграть, причем не на самых низких настройках.
Для людей, в жизни которых игры занимают важное место, этого может оказаться мало, но для тех, кто как я, позволяет себе оторваться раз в полгода – в самый раз. Для тех, кому графический процессор нужен для вычислений, подобное решение тоже может быть интересно. Да, небольшое побочное действие – процессор перестал перегреваться, средняя температура – 55-60 градусов, при самой большой нагрузке – около 70. Раньше приходилось контролировать, чтобы температура не уползала за 80 градусов. Общий бюджет (вместе с видеокартой и всеми переходниками) – меньше 200 евро (внешний монитор у меня был и раньше).
.

Внешняя видеокарта для ноутбука ЭРА ТЕХНОЛОГИЙ

Всем привет. Тема сегодняшней статьи «внешняя видеокарта для ноутбука». Внешняя видеокарта становится все более актуальным решением в современном мире. Почему так происходит? Да потому что с появлением процессоров с графическими ядрами все больше бюджетных ноутбуков ограничивается лишь такими видеочипами, игнорируя дискретные видеокарты. А пользователи спустя время начинают понимать, что такой мощности видеочипов им не хватает для большинства даже не требовательных игр.

Кстати, если вам не хватает памяти на жестком диске ноутбука, а место под второй жесткий не предусмотрено, то есть отличное решение, как добавить второй жесткий диск на ноутбук.

При всем при этом приходится искать возможности прокачать свои ноутбуки. А, как вы знаете, в ноутбуке нельзя просто купить и вставить новую видеокарту, как это делается в полноценном ПК. Посему растет спрос на внешние видеокарты. А вместе со спросом растет и предложение.

Подключение внешней видеокарты с помощью китайских технологий

Если раньше можно было воспользоваться только китайскими приспособлениями для подключения внешней видеокарты к ноутбуку (ультрабуку), то сегодня многие известные производители ноутбуков и видеокарт предоставляют готовые решения со специальным программным обеспечением в комплекте. Вообще, говоря «внешняя видеокарта», на самом деле подразумевается док-станция с разъемом, в который можно подключить любую десктопную видеокарту. Поэтому выбирая внешнюю видеокарту для ноутбука, имеет смысл руководствоваться советами для выбора обычной видеокарты для ПК. Также присмотритесь к игровым видеокартам, может это как раз то, что вам нужно.

Не будем вдаваться в историю и несколько не совсем удачных попыток реализовать подключение внешней видеокарты к ноутбуку посредством разъемов ExpressCard и PCI Express 2.0 (PCI-Ex8), а перейдем к современности. В наши дни, вы сможете подсоединить к ноутбуку внешнюю видеокарту, если он поддерживает технологию Thunderbolt 3. Это, можно сказать, детище совместной работы компаний Apple и Intel. Thunderbolt 3 имеет пропускную способность 40 Гб/с. Теперь нечему ограничивать быстродействие видеокарты. К тому же Thunderbolt 3 может обеспечить питание электроэнергией устройства мощностью до 100 Вт (конечно, некоторым видеокартам требуется гораздо бОльшая мощность, благо док-станции имеют встроенные блоки питания).

Док-станции для внешних видеокарт от известных производителей

1. ASUS ROG XG Station 2. Док-станция оснащена блоком питания на 680 Вт, тремя разъемами USB0 и разъемом Thunderbolt 3. В эту док-станцию можно подсоединить полноразмерные видеокарты любых производителей. Большим преимуществом является то, что станцию можно подключать и отключать от ноутбука, не выключая его и не перезагружая.

   ASUS ROG XG Station 2

2. Razer Core. Эта станция имеет блок питания 375 Вт, 4 разъема USB0, и, конечно же, разъем Thunderbolt 3. Подойдет для него не каждая видеокарта, а только не превышающая габариты 310×152×44 мм. Тоже можно подсоединять к ноутбуку без перезагрузки. Вес станции около 5кг.

   Razer Core

3. PowerColor DEVIL BOX. Станция имеет БП на 500 Вт, однако не рекомендуется подключение к ней видеокарты, превышающей мощность 375 Вт. Также станция имеет 4 разъема USB0 и один разъем USB 3.1. Максимально допустимые габариты видеокарты 310x140x50 мм.

   PowerColor DEVIL BOX

Это лишь несколько представителей данного сегмента, но этого достаточно, чтобы понять, что не все потеряно с вашим немножечко устаревшим ноутбуком. Почему немножечко? Потому что ноутбук, в котором есть разъем Thunderbolt 3, язык не поворачивается назвать устаревшим. К слову будет сказано, найти подобные док-станции на российском рынке не так просто. Но кто ищет, то всегда найдет! Удачи вам в поисках. А если вам есть, что сказать на этот счет, то любезно просим в комментарии.

Загрузка…

Как настроить внешний графический процессор для вашего ноутбука

Высокопроизводительные геймеры лучше, чем кто-либо, знают, насколько правильные технологии и оборудование могут повлиять на взаимодействие с пользователем и производительность. Когда дело доходит до критического удара или стратегической засады, действительно важно наличие на вашей стороне лучших технологий.

Высококачественная графика не только оживляет игровой мир. Они также могут дать вам более широкую перспективу, чтобы вы могли играть наилучшим образом и оставаться на шаг впереди своих конкурентов и врагов.

Что такое внешний графический процессор?

Внешний графический процессор, также известный как eGPU, представляет собой относительно новую концепцию, которая может помочь пользователям ноутбуков добиться качества графики настольного ПК, подключив внешнюю аппаратную док-станцию.EGPU очень важен и может помочь вам получить лучшую графику для игр. преобразование визуального опыта для геймеров. Их также можно использовать для редактирования видео и графики.

При обновлении графики с помощью eGPU важно провести исследование, прежде чем вы сможете улучшить свои игровые возможности. Не все ноутбуки совместимы с eGPU, а для некоторых может потребоваться один и тот же производитель для компьютера и док-станции.

Как работают eGPU?

В целом портативные компьютеры, как правило, имеют меньшую мощность обработки графики, чем настольные компьютеры, а это означает, что качество изображения не такое четкое или мощное, как на настольных компьютерах.

Это может быть проблемой для геймеров, которые хотят понять весь масштаб игры и повысить производительность. В конце концов, игры — это перенос игрока в другую вселенную, а без высококачественной графики полноценный опыт просто невозможен. Вот где на помощь приходит eGPU.

Благодаря сочетанию источника питания настольного типа, мощной видеокарты и PCle, eGPU позволяет вашему ноутбуку запрашивать графику с внешней док-станции, а не с внутренней видеокарты, чтобы лучше отображать графика на дисплее вашего ноутбука.Хотя они наиболее распространены для ноутбуков, eGPU также можно использовать для повышения производительности графики на настольных компьютерах.

Подключение внешнего графического процессора не обязательно означает, что вы получите тот же уровень производительности или графики, что и при внутреннем монтировании, но это определенно может иметь значение.

Поскольку это новая технология, вы можете ожидать увидеть улучшения в этих устройствах в ближайшем будущем, но если вы сейчас жаждете улучшенных игровых возможностей, вы можете проверить, совместим ли ваш компьютер с eGPU.

Преимущества подключения внешнего графического процессора

Инвестирование в eGPU может помочь пользователям портативных компьютеров решить проблему устаревания внутренней графической технологии без необходимости приобретения совершенно нового ПК. С eGPU вы можете сохранить свое игровое очарование удачи, но при этом воспользоваться преимуществами мощной обработки графики.

Выбор eGPU вместо совершенно новой конфигурации игрового ноутбука может не только сэкономить на затратах, но и сохранить универсальность, которую у вас есть при использовании ноутбука в качестве игрового устройства и повседневного компьютера.

Помимо ускорения графики в играх, которые вам уже нравятся, улучшенная обработка графики может открыть дверь для более требовательных к графике и новых игр, таких как Deus Ex: Mankind Divided . Испытайте самые яркие визуальные эффекты в игровой индустрии, какими они должны быть.

Несмотря на улучшенные визуальные характеристики, вы можете увидеть некоторые ограниченные возможности функциональности, особенно если ваш ноутбук не предназначен для обработки такой мощной графики. Перед выбором eGPU важно провести серьезное исследование, чтобы убедиться, что он совместим с вашим компьютером и не вызовет каких-либо проблем с функциональностью при установке.

Совместим ли мой ноутбук с eGPU?

Когда дело доходит до обновления игровой системы, детали решают все. Большинство док-станций eGPU требуют, чтобы на главном компьютере был порт Thunderbolt ™ 3 для подключения к внешней графической док-станции. Thunderbolt 3 — это высокоскоростной порт ввода / вывода от Intel®, который позволяет eGPU обмениваться данными с ноутбуком для обеспечения ускоренной графики.

Если вы ищете многоцелевой ноутбук, который может выступать в роли игрового центра так же легко, как и вершина производительности для вашего домашнего офиса, добавьте соединение Thunderbolt 3 в свой список обязательных.Эта функция дает вам возможность обновлять графику без полной замены компьютера и может принести пользу вашему бюджету.

Если у вас нет соединения Thunderbolt 3, вам может не повезти, учитывая текущий рынок eGPU. Большинство вариантов eGPU используют Thunderbolt в качестве отраслевого стандарта и широко считают его лучшей доступной технологией подключения, передавая данные со скоростью до 40 Гбит / с.

Помимо совместимости с подключением вашего ноутбука, вам также следует рассмотреть совместимость eGPU с выбранной вами видеокартой.Некоторые док-станции eGPU имеют предустановленные видеокарты, в то время как другие дают вам свободу выбора подходящей видеокарты.

Если вы решите выбрать собственную видеокарту для оснащения своей внешней графической док-станции, обязательно проведите исследование и убедитесь, что ваша модель совместима как с подключением вашего ноутбука, так и с нужной вам видеокартой.

Как выбрать внешний графический процессор

Из-за большого количества док-станций eGPU на рынке геймерам может показаться обременительным выбрать подходящий для своих игр. Мы составили список из пяти основных характеристик eGPU, которые следует учитывать при взвешивании вариантов. Изучая eGPU, убедитесь, что вы знаете некоторые особенности своего ноутбука, в том числе сведения о блоке питания компьютера (PSU).

1. Максимальная мощность блока питания

Для игр с интенсивной визуальной нагрузкой требуется много энергии для работы на заданном уровне. Это означает, что важно, чтобы любое внешнее оборудование, такое как eGPU, имело доступ к большой мощности, чтобы сделать эту улучшенную графику возможной.В настоящее время лучшие на рынке eGPU имеют мощность от менее 100 Вт до 650 Вт. Превышение диапазона 400 Вт — безопасное место для мощной графической производительности.

2. Расположение типа блока питания

Как и большинству других аппаратных систем, eGPU требуется источник охлаждения, чтобы работать усердно, не перегорая внутренние механизмы. Внешние графические процессоры могут использовать внешний или внутренний вентилятор для охлаждения, поскольку процессор усердно работает, выводя графику вашего ноутбука на новый уровень.Внутренняя система охлаждения может минимизировать пространство, занимаемое вашим eGPU, а также обеспечить более эффективный процесс охлаждения.

3. Размер

Обновление графики может занять немного места в игровом центре, но некоторые док-станции занимают больше места, чем другие. Когда вы выбираете док-станцию, учитывайте размер вашего пространства, а также вес станции, чтобы сделать правильный выбор для вашего идеального игрового центра.

4. Совместимость с подключением к портативному компьютеру

Убедитесь, что ваш портативный компьютер совместим с eGPU при подключении к вашему портативному компьютеру.Это очень важно и может помочь вам получить лучшую графику для вашего ноутбука.

5. Совместимость с графической картой

Некоторые док-станции содержат предустановленную графическую карту, в то время как другие оставляют работу с графикой на усмотрение пользователя. Выбор видеокарты для использования может стать самым важным решением при обновлении игровой системы.

Геймеры сначала захотят рассмотреть, в какие игры они будут играть, а также требования к графическому процессору для этих игр. Проведите инвентаризацию игр, в которые вы сейчас играете, и помните, в какие игры вы можете играть в будущем, выбирая видеокарту.Выбор более мощной видеокарты может дать вам доступ к более новым, более требовательным к графике компьютерным играм в будущем.

Вложение в оборудование может показаться довольно серьезным обязательством, особенно когда речь идет об игровых технологиях, поэтому очень важно проводить исследования. Чтение обзоров eGPU от других геймеров, которые тестировали продукт и могут говорить о его совместимости с различными ноутбуками, также может быть полезным в процессе принятия решений.

Как настроить внешний графический процессор

После того, как вы изучили eGPU, выбрали внешнюю игровую видеокарту и убедились в совместимости, вы готовы к настройке eGPU.Каждая док-станция отличается, поэтому вам, возможно, придется проконсультироваться с веб-сайтом производителя для получения инструкций по правильной установке. В качестве примера мы использовали наш HP OMEN Accelerator в качестве руководства для настройки eGPU.

Что мне нужно для подключения внешнего графического процессора?

В зависимости от вашей настройки, вам могут потребоваться разные компоненты, но в целом вам понадобятся:

• eGPU, ноутбук, монитор
• Thunderbolt 3 и шнур
• Видеокарта
• Источник питания

HP OMEN Accelerator

HP OMEN Accelerator — это мощное решение eGPU для высокопроизводительных геймеров.Ускорьте свою графику с помощью док-станции, разработанной для геймеров. HP OMEN Accelerator совместим с лучшими в отрасли видеокартами и играми с интенсивной графикой для работающего решения eGPU.

Как настроить HP OMEN Accelerator

2. Подключите кабель питания HP OMEN Accelerator к источнику питания, а также к монитору, если вы его используете.

3. Возьмите кабель Thunderbolt и подключите док-станцию ​​к ноутбуку. Соединение Thunderbolt обозначается значком болта.Ваше устройство должно распознать соединение Thunderbolt и показать всплывающее сообщение. Нажмите «ОК», чтобы разрешить соединение Thunderbolt. Нажмите «Всегда подключаться» для автоматического подключения в будущем.

4. После того, как вы установили соединение с ноутбуком и дисплеем, вы готовы начать игру.

1. Поднимите защелку в углу док-станции, которая поднимет всю крышку.

2. Открутите три подпружиненных винта, окружающих видеокарту.

3. Отключите питание от карты.

4. Отвинтите скобу и выдвиньте ее из док-станции.

5. Нажмите кнопку фиксатора на слоте PCI и извлеките графическую карту из устройства.

Об авторе

Софи Сироис — автор статей в HP® Tech Takes. Софи — специалист по созданию контента из Сан-Диего, освещающая последние технические и цифровые новости.

Все, что вам нужно знать о внешних корпусах для графических процессоров

В современных ноутбуках решены почти все компромиссы, присущие форм-фактору с первых в истории компьютеров раскладушек, появившихся на рынке.

В прошлом обладать ноутбуком означало быть довольным технологиями на поколение позади того, что было на рынке настольных компьютеров. Это означает использование скомпрометированного дисплея, тесных устройств ввода и огромную надбавку за привилегию.

Однако со временем технология эволюционировала таким образом, что современный ноутбук практически неотличим с точки зрения производительности от типичного настольного компьютера. Базовая производительность даже самого дешевого компьютера теперь значительно превышает то, что нужно большинству людей.

То есть доступ в Интернет и потребление мультимедиа с добавлением некоторой небольшой производительности. Даже высокопроизводительные пользователи, такие как геймеры и пользователи рабочих станций, могут получить ноутбуки с нужным им видом — по цене.

Но есть одна область, где ноутбуки остались позади. По-прежнему невозможно просто обновить основные компоненты, как на настольных компьютерах. В этом отношении есть некоторый прогресс. В некоторых ноутбуках используются так называемые модули «MXM», позволяющие заменить существующий графический процессор на что-то более новое.

Однако это дорого, имеет проблемы с совместимостью и не дает вам доступа к любому графическому процессору, который вам нужен. Корпуса внешних графических процессоров теперь доступны в качестве альтернативного способа повысить графические возможности портативного компьютера и, в зависимости от вашего варианта использования, могут стать идеальным решением.

Что такое внешний графический процессор Вложение?

Эти корпуса для графических процессоров похожи на крошечные корпуса настольных компьютеров, которые предназначены для размещения видеокарты и ничего больше.У них есть собственные блоки питания, слот PCIe для самой карты и вентиляторы охлаждения корпуса.

Есть также компактный встроенный внешний графический процессор корпуса, которые не позволяют вам заменять графический процессор внутри. Эти примеры технологии не используют компоненты рабочего стола, но также полагаются на запчасти для мобильных устройств.

Первый тип внешнего корпуса — портативный, но не мобильный. Он предназначен для установки на столе, поэтому часто используется в качестве док-станции для ноутбука.Они могут включать в себя порты USB и даже дополнительные отсеки для жестких дисков. Как только ваш ноутбук будет подключен, он получит доступ ко всем этим преимуществам, и вы можете навсегда подключить к корпусу внешний монитор, клавиатуру, мышь и динамики, чтобы все это заняло всего несколько минут.

Второй тип корпуса с интегрированный дизайн может также иметь некоторые функции стыковки, но существует для немного другой вариант использования и может легко храниться в сумке для ноутбука в случае вам это нужно на ходу.Они поставляются с уже встроенным графическим процессором и, как правило, не могут быть обновлены пользователем.

Thunderbolt 3 — все Возможно

Самое большое препятствие для создания внешнего графического процессора жизнеспособной является технология, которая соединяет его с компьютером. Хотя технология ввода-вывода USB 3.1 обеспечивает большую пропускную способность, но этого недостаточно для удовлетворить потребности голодного графического процессора. По этой причине мы подключаем карты GPU. напрямую к материнской плате с помощью плотного разъема.

С появлением Thunderbolt 3 перебегает кабель USB-C, теперь есть технология подключения периферийных устройств, чем достаточно пропускной способности для обработки требований графического процессора.Если у вас есть ноутбук или любой другой компьютер действительно, у которого есть разъем USB-C с возможностью Thunderbolt 3, вы можно подключить внешний корпус графического процессора.

Важно подтвердить, есть ли на конкретном компьютере не только Thunderbolt 3 через USB-C, но и его совместимость с операциями графического процессора через это соединение. Производитель обычно говорит об этом заранее, если они не упоминают об этом явно, это признак того, что сначала необходимо провести какое-то исследование.

Вот и улов — Производительность Накладные расходы

Самый большой недостаток этих внешних корпусов сводится к простому вопросу потери производительности.Хотя это зависит от карты к карте, похоже, что общая потеря производительности по сравнению с Thunderbolt 3 составляет 10-15 процентов по сравнению с прямым подключением к материнской плате.

Вероятно, это улучшится с оптимизацией драйверов и с будущими версиями Thunderbolt. Однако прямо сейчас не стоит ожидать такой высокой производительности. Однако это не обязательно справедливое сравнение, поскольку у вас нет возможности напрямую заменить графический процессор в своем ноутбуке или ПК с малым форм-фактором.

Другими словами, даже при падении на пятнадцать процентов внешний графический процессор все равно будет намного быстрее внутреннего графического процессора.Предполагая, что вы подключаетесь к видеокарте относительно более высокого класса.

Несоответствие CPU / GPU

Одна из самых важных вещей, которую должен иметь в виду каждый, кто рассматривает возможность использования внешнего корпуса графического процессора, заключается в том, что графический процессор — не единственная часть, которая имеет значение, когда речь идет о графической производительности. ЦП должен сделать целый ряд вещей, прежде чем работу можно будет передать графическому процессору, который затем будет выполнять работу по рендерингу кадров.

Если рассматриваемый ЦП не может сделать это достаточно быстро, не имеет значения, насколько мощный графический процессор.Он всегда будет ждать, пока ЦП наверстает упущенное и не будет работать на полную мощность. Ситуация, которую называют «узким местом».

Это очень актуальная проблема, потому что процессор и графический процессор, встроенный в ваш ноутбук, были выбраны для совместной работы. Когда вы при выборе графического процессора очень важно выбрать тот, который будет наилучшим образом работать с рассматриваемым процессором.

Вот почему решения с внешними графическими процессорами хорошо работают с ноутбуками класса ультрабуков, потому что они, как правило, имеют очень мощные процессоры, даже в сочетании с решениями на встроенных графических процессорах для экономии энергии и пространства.Соединение этих ноутбуков с очень мощным графическим процессором обеспечит очень хорошее впечатление.

Если в вашем ноутбуке установлено низкое аппаратное обеспечение ЦП, сэкономьте деньги и подключите его к графическому процессору среднего уровня. По-прежнему намного быстрее, чем встроенная графика, но без потери производительности.

Поддержка дисплея

Очевидно, что вы можете подключить любой внешний дисплей, который поддерживает выбранный вами графический процессор. Некоторые корпуса также добавляют свои собственные соединения. Однако вам не нужно использовать внешний дисплей.

Несмотря на снижение производительности, вы можете передавать графику с внешнего графического процессора обратно на встроенный дисплей ноутбука. В зависимости от особенностей вашего оборудования это снижение производительности может быть значительным, и оптимальным решением является использование внешнего дисплея.

Мощность, размеры и охлаждение

Как упоминалось выше, эти внешние корпуса представляют собой автономные системы, которые обеспечивают питание и охлаждение графического процессора, который вы выбираете для установки в них. Конечно, за исключением интегрированных корпусов, которые нельзя модифицировать.

Как и настольные компьютеры, не все корпуса одинаковы. Для каждого продукта будут поддерживаться определенные размеры карточек. Аналогичным образом, максимальная потребляемая мощность также будет указана в технических характеристиках. Это означает, что если у вас есть конкретный корпус, вам необходимо убедиться, что графический процессор подходит и что корпус обеспечивает достаточно энергии для бесперебойной работы этой карты.

По иронии судьбы, это большая проблема со старыми Графические процессоры. Карты, созданные с использованием старых производственных процессов, как правило, обладают большей мощностью голодный.Тем не менее, они являются привлекательным выбором для использования с внешним графическим процессором. В конце концов, ты может лежать старая карта графического процессора или может повысить производительность в прошлом году карты по выгодной цене. Оплата стоимости самого корпуса.

Modular VS Интегрированный внешний Графические процессоры

Как упоминалось выше, вы получаете два основных дизайна для внешних корпусов GPU. Типы, получившие наибольшее освещение: те, куда можно воткнуть любой GPU, который подойдет и не перегружает мощность поставлять.

Главный недостаток этого метода в том, что они не особо портативны.Ничто не мешает вам взять с собой внешний корпус, но это будет непростая задача. Встроенные внешние графические процессоры, хотя и не являются мобильными, гораздо более портативны.

Вы можете легко положить их в сумку для ноутбука, чтобы использовать их при наличии основного источника питания. В качестве примера возьмем эту графическую док-станцию ​​от Lenovo. Он содержит GTX 1050, но достаточно маленький и тонкий, чтобы брать его с собой.

Здесь тоже есть третий вариант, несколько наполовину. Вы можете купить более объемные внешние корпуса с более мощным карта встроена.Они не такие портативные, но, как правило, дешевле. чем варианты «принеси свою собственную карту».

Собственные подключения

Хотя почти каждый пример корпуса внешнего графического процессора работает с использованием Thunderbolt 3 через USB-C, существует небольшое количество исключений. Примечательно, что в усилителе графики Alienware используется разъем, уникальный только для определенных ноутбуков Alienware.

В целом это не проблема, но потребители должны знать, что совместимость следует дважды и трижды проверять, прежде чем вкладывать деньги в технологию внешнего графического процессора.

Характеристики док-станции

Многие внешние корпуса для графических процессоров предлагают больше функций, чем просто лучший графический процессор. Их можно использовать в качестве док-станций, что позволяет постоянно подключать монитор, динамики, клавиатуру, мышь и USB-накопитель. В некоторых есть внутренние отсеки для жестких дисков.

Если и ваш ноутбук, и корпус поддерживают его, соединение Thunderbolt может даже обеспечивать питание и зарядку вашего ноутбука, что делает возможным единственное соединение между вами и готовностью к работе с полноценной настольной настройкой.

Решения для дома

Корпуса

eGPU — это элегантное готовое к работе решение для улучшения графики ноутбуков. Однако вы можете сэкономить на их относительно высокой цене, разработав собственное решение. Хотя это, конечно, не для всех и не соответствует полировке коммерческого продукта, вы можете собрать все необходимые детали самостоятельно.

Импортировать док-станцию ​​для карты Thunderbolt относительно просто. По сути, это просто слот PCIe с небольшой подставкой.Придется подключить собственный блок питания, а сама карта будет просто на открытом воздухе. Плюс в том, что если у вас уже есть старая карта и блок питания, это очень дешевый способ использовать их вместе с совместимым ноутбуком.

Добро пожаловать в революцию eGPU!

С новыми, более быстрыми версиями технологий Как и Thunderbolt 3, будущее технологии eGPU выглядит радужным. Это позволяет нам продлить срок службы наших мобильных компьютеров, совместно использовать мощные графические процессоры среди нескольких пользователей и преодолеть некоторые ограничения производительности, присущие к форм-фактору ноутбука.Учитывая, сколько стоят корпуса eGPU уже упала, их популярность, скорее всего, никуда не денется, кроме как здесь.

Как настроить и использовать внешнюю графическую карту (eGPU)

Как настроить и использовать внешнюю графическую карту (eGPU) | AKiTiO

Детали

Последнее обновление: 16 января 2019 г., среда

Подготовка:

1. Установите видеокарту в шасси Thunderbolt в соответствии с руководством по установке вашего шасси Thunderbolt.
2. Для пользователей Mac: обновите свою ОС до последней версии и убедитесь, что ваша карта GPU является одной из совместимых карт AMD, поддерживаемых macOS, как показано на https://support. apple.com/en-us/HT208544.
3. Для пользователей ПК: обновите BIOS, прошивку Thunderbolt (NVM) и программное обеспечение (драйвер) Thunderbolt вашего компьютера. После подключения eGPU установите соответствующий драйвер для вашей карты GPU.
4. При первом подключении и использовании eGPU мы рекомендуем временно отключить все остальные периферийные устройства (например,грамм. Накопители Thunderbolt, USB-накопители и т. Д.), А для пользователей ноутбуков — подключите адаптер питания.

macOS 10.14 (Мохаве)

Настройка eGPU в macOS 10.14

• Метод 1 : Подключите второй монитор к видеовыходу на карте eGPU, а затем установите этот монитор в качестве основного монитора. Для получения дополнительных сведений см. Https://support.apple.com/en-us/HT202351.
• Метод 2 : Если программное обеспечение поддерживает его (например, DaVinci Resolve), перейдите в настройки этого программного обеспечения и добавьте eGPU в список графических процессоров, которые могут использоваться этим программным обеспечением.Таким образом, eGPU можно использовать, например, для рендеринга ваших видео.
• Метод 3 : войдите в контекстное меню программы, которую вы используете, перейдите в «Get Info» и выберите «Prefer External GPU».

Метод 3 — предпочитать внешний графический процессор

1. Перейти к Приложениям .
2. Войдите в контекстное меню программы, которую вы используете, и выберите « Get Info ».
3. Выберите вариант « Предпочитать внешний графический процессор ».
4. Перезапустите программу.

Этот веб-сайт использует файлы cookie для управления аутентификацией, навигацией и другими функциями. Используя наш веб-сайт, вы соглашаетесь с тем, что мы можем размещать эти типы файлов cookie на вашем устройстве.

я отказываюсь я согласен

Лучшие способы подключения внешней видеокарты к ноутбуку

Ноутбуки, особенно игровые, — это поиск компромисса.Машины меньшего размера легче и их легче транспортировать, но в более крупных и тяжелых коробках предусмотрены специальные видеокарты, необходимые для высокопроизводительных игр. Внешняя видеокарта позволяет не только не лгать, но и есть свой торт.

Что такое eGPU?

Внешний графический процессор (или сокращенно eGPU) — это специальный корпус, в котором сочетаются открытый слот PCIe, блок питания настольного типа и полноразмерная видеокарта, которая подключается к вашему ноутбуку. Когда вы это сделаете, у вас будет мощность игрового настольного компьютера и возможности подключения, не жертвуя этим современным и умным дизайном ноутбука.

Подобные попытки уже предпринимались, но в последнее время количество этих продуктов увеличилось. Высокая пропускная способность видео и данных в одинарных кабельных соединениях, таких как USB 3.0 и Thunderbolt 3, в конечном итоге позволила установить молниеносные соединения, необходимые для разгрузки обработки графического процессора на внешнее оборудование, при этом сохраняя внутреннюю материнскую плату ноутбука для стандартных вычислений. Дополнительный бонус: многие внешние графические процессоры доступны в нерабочем состоянии с дополнительными портами USB, Ethernet и т. Д., что означает, что его легко подключить и поиграть с тонной дополнительного оборудования, например, с несколькими мониторами или клавиатурами и игровыми мышами.

В настоящее время стандартом де-факто для этой широкополосной связи является Thunderbolt 3. С подключением 40 Гбит / с, которое может обрабатывать видео, аудио, данные и подключение к Интернету одновременно, до 100 Вт мощности на поддерживаемом оборудовании, это один кабель, который действительно может все это сделать. И поскольку он использует стандартизованный порт USB-C (тот, который есть в новом Macbook, более поздних версиях XPS 13 и на все большем количестве ноутбуков каждый день), он становится все более и более адаптируемым с чисто аппаратной точки зрения.

Тем не менее, программное обеспечение — еще одна проблема. В настоящее время большинство внешних систем с графическим процессором полагаются на довольно сложные и специфические драйверы, позволяющие ноутбукам переносить заряд со своего встроенного графического чипа на выделенную видеокарту NVIDIA или AMD. Это сложные вещи, поэтому универсальные решения встречаются редко, а такие компании, как Dell и Razer, поддерживают внешнюю графику только на определенных моделях ноутбуков. Некоторые более общие параметры, а также более старые стандарты, такие как USB 3.0 и Thunderbolt 2, предлагают больше возможностей, но более высокую графическую производительность.

Лучшие варианты eGPU в настоящее время на рынке

Обновление : ландшафт eGPU изменился с тех пор, как мы первоначально опубликовали эту статью в 2017 году. Вот наш выбор лучших eGPU в 2020 году.

К сожалению, внешние графические процессоры все еще являются развивающимся сегментом, и через несколько лет после появления первых моделей они остаются тонкими на земле. Вот текущие варианты от основных производителей ПК.

Razer Core

Цена : 500 долларов
Подключение : Thunderbolt 3
Совместимость : Razer Blade и Blade Stealth

Это, вероятно, самый графический внешний вид конфигурации, хотя бы из-за простого присутствия Razer в место для настольных игровых принадлежностей.Razer Core — это немного черный ящик, которому удается оставаться привлекательным благодаря мощному блоку питания 500 Вт для самых больших и худших видеокарт, встроенным разъемам USB 3.0 для внешних считывателей и аксессуаров и выделенному Ethernet для быстрого онлайн-подключения. У него есть место для крупнейших графических процессоров AMD и NVIDIA на рынке, совместимых с двухслотовыми картами длиной до 12,2 дюйма (310 мм). Это также самый стильный вариант в этом списке с поддержкой открытого API освещения Chroma RGB от Razer.

Но за 500 долларов — без самой видеокарты — это один из самых дорогих. Razer заявляет, что не ограничивает функциональность графического подключения Thunderbolt 3 своими собственными компьютерами, но единственные ноутбуки, сертифицированные для работы с Core, — это Razer’s Blade и Blade Stealth, которые дороже и предлагают меньше. варианты настройки, чем у многих конкурентов. Попытка Core с более универсальными системами дала неоднозначные результаты, поэтому покупать его без ноутбука Razer совсем несложно.

Alienware Graphics Amplifier

Цена : 200 долларов
Подключение : владелец
Совместимость : Alienware 13, 15, 17

Игровой суббренд Dell Alienware находится на борту революции eGPU, и Как вы понимаете, его предложение — одно из самых дешевых на рынке.Что у графического усилителя не хватает размаха, который он компенсирует своей ценой в 200 долларов (конечно, без графического процессора и ноутбука). Это также единственный вариант eGPU от крупного бренда, использующий старый стандарт USB 3.0, что, к сожалению, означает отсутствие совместимости с AMD XConnect, полуприетарным набором драйверов AMD для простого управления eGPU. У вас есть множество совместимых ноутбуков, от относительно небольшого Alienware 13 до чудовищного Alienware 17 … которому, вероятно, и так не требуется внешний графический процессор для большинства игр.

Но эта более низкая цена требует некоторых жертв. Усилитель ограничен 10,5-дюймовыми видеокартами, что делает несовместимыми некоторые из наиболее взрывоопасных моделей NVIDIA и AMD. Хотя графический усилитель имеет четыре порта USB 3.0 для расширения, порта Ethernet нет, что означает, что у вас есть дополнительный кабель для подключения к ноутбуку, если вы хотите подключение. самая быстрая игра. Также очень жаль, что Dell поддерживает только ноутбуки Alienware, вместо того, чтобы включать их более утилитарную линейку XPS, что было бы фантастической комбинацией.

PowerColor Devil Box

Цена : 450 долларов
Подключение : Thunderbolt 3
Совместимость : любой ПК с Thunderbolt eGFX

PowerColor является производителем графических процессоров и аксессуаров, а не специализированным производителем систем как Razer или Dell. Соответственно, инцидент Devil Box якобы совместим с любым ПК с Windows, который может использовать Thunderbolt 3port с внешней графикой, а также с любой видеокартой AMD или NVIDIA (включая те, которые не производятся самой PowerColor).Коробка поддерживает все навороты Razer Core, в том числе графические процессоры увеличенного размера, соединение Ethernet и мощность графической карты до 375 Вт. У него даже есть внутренний слот SATA III для установки на 2,5-дюймовый жесткий диск или твердотельный накопитель для резервного копирования или внешнего хранилища — приятный штрих.

Devil Box немного дороже — 450 долларов, но потенциал мультисистемной совместимости, вероятно, стоит дополнительных денег для тех, кто рассматривает возможность сохранения его через несколько обновлений компьютера.ноутбуки и графические процессоры. Марка «Бродяга» и бренд DEVIL, возможно, не для всех, но, эй, вы всегда можете бросить их под свой стол.

MSI Gaming Dock

Цена : только в комплекте с MSI Shadow GS30
Connection : владелец
Совместимость : MSI Shadow GS30 / 32

Игровая док-станция MSI, доступна только в дорогих Пакет с ноутбуком игрового бренда Shadow GS30 — наименее универсальный вариант в этом списке.Тем не менее, это не совсем попытка для того же рынка: игровая док-станция является сопутствующим устройством, которое имеет дополнительные функции, такие как конфигурация динамика 2. 1, порты для микрофона и наушников, полноразмерный слот SATA 3,5 ″ и сеть с маркировкой Kil. открытка. Он спроектирован так, чтобы располагаться чуть ниже ноутбука в качестве сложной подставки, поскольку фирменный разъем подключается непосредственно к нижней части ноутбука. Чуть более новая игровая док-станция Gaming Dock Mini более гладкая и угловатая, но без динамиков и дополнительных вентиляционных отверстий для пассивного охлаждения.

Игровая док-станция действительно подходит только в том случае, если вы уверены, что хотите, в частности, Shadow GS30 … и, поскольку ни она, ни док-станция не обновлялись в течение длительного времени, это, вероятно, не лучшая идея, если вы ее не найдете. с огромной скидкой.

Предстоящие модели

Все вышеперечисленные элементы доступны уже сейчас, но если вы готовы подождать, на горизонте есть несколько других решений eGPU, в том числе:

• ASUS ROG XG Station 2 : XG Station 2 — единственный на сегодняшний день инструмент eGPU, который будет явно совместим с планшетом Windows: новая линейка ASUS Transformer Book премиум-класса.(Это похоже на Surface Pro, только тайваньский.) Также совместим с одной из более мощных версий крошечного компьютера Intel NUC, хотя подключение его к небольшому настольному компьютеру, кажется, перевешивает интерес к системе plug-and-play. Единственным серьезным недостатком здесь является то, что ASUS не торопится с выходом на рынок ROG XG Station 2: почти через два месяца после анонса нет никаких указаний ни даты выпуска, ни цены.
• Gigabyte GP -T3GFx : как и чертова коробка выше, алфавитный суп Gigabyte из коробки eGPU разработан с учетом максимальной совместимости.Он может работать с более крупными видеокартами и должен работать с системой, совместимой с Thunderbolt 3 eGFX, хотя этот вертикальный дизайн не исключает дополнительных функций, таких как порты USB и слоты SATA. К сожалению, мы не видели ни кожи, ни волос от текущего продукта с тех пор, как Gigabyte продемонстрировала его прошлым летом, полагая, что он официально еще впереди.
• Wolfe : Этот проект Kickstarter представляет собой eGPU, разработанный для пользователей Mac. В дополнение к абсолютно необходимому алюминиевому корпусу он запечатан внутри NVIDIA GeForce GTX 1050 или 1060, и попытка замены карты приведет к аннулированию гарантии.Преимущество заключается в том, что он меньше по размеру и более портативный, чем другие продукты eGPU. Производственная группа Wolfe по-прежнему утверждает, что продукт поступает на их веб-сайт, но после того, как кампания Kickstarter была отменена из-за проблем с лицензированием Thunderbolt, будущее выглядит мрачным.

Другие могут быть на пути к более далекому будущему, но это то, что мы знаем прямо сейчас.

Вариант «Сделай сам»: RollYour Own eGPU

Ничего из вышеперечисленного не порадует вас? Можно создать свой собственный eGPU, используя сочетание подходящих кабелей, порта PCIe, установленного в специальном слоте материнской платы, и отдельного источника питания для настольного компьютера.Плохая новость заключается в том, что эта территория все еще в значительной степени не исследована, поддерживается восторженным, но скромным сообществом моддеров и несколькими поставщиками запчастей. Предлагает корпуса Thunderbolt 2 PCIe как универсальное решение, но пропускная способность для графики ниже, чем у вышеупомянутые продукты и поддержка драйверов могут быть неопределенными. Для более универсальных адаптеров PCIe требуется специальный корпус или конфигурация на открытом воздухе, и часто невозможно узнать, будет ли он работать с конкретным ноутбуком, за исключением реального пользовательского интерфейса.ld, установите драйверы и подключите его. На данный момент продажа eGPU, вероятно, является более безопасным, но более дорогостоящим вариантом — вы всегда можете вернуть их, если они не работают.

Изображение предоставлено: Yun Huang Yong / Flickr

Внешние графические карты: полное использование Thunderbolt ™ 3

Когда дело доходит до Thunderbolt ™ 3, большинство людей думают о подключении внешних жестких дисков, RAID-массивов и мониторов. Благодаря скорости передачи данных до 40 Гбит / с, поддержке DisplayPort 1.2 и возможности последовательного подключения до шести совместимых устройств несложно понять, почему Thunderbolt 3 считается оптимальным для передачи данных и вывода видео.Intel® даже позаботился о том, чтобы Thunderbolt 3 использовал тот же разъем, что и его аналоги USB 3.1 Type-C, уменьшив потребность в адаптерах (это конец мема об адаптерах Apple? Ой, подождите, есть еще Lightning…). С ростом энтузиазма в отношении внешней графики, благодаря поддержке AMD и NVIDIA, а также основных производителей ПК и сторонних поставщиков, Intel ставит перед собой задачу создать здоровую экосистему внешней графики Thunderbolt 3 (eGFX).

Итак, каковы преимущества plug-and-play внешнего графического решения, такого как Sonnet eGFX Breakaway Box или AkiTio Node Thunderbolt 3? Ну, для начала, это дает вам свободу иметь один портативный ноутбук для повседневного использования, который затем можно подключить к корпусу eGFX через Thunderbolt 3 для получения мощной графики.Это означает, что вы не ограничены покупкой тяжелых рабочих станций или игровых ноутбуков, некоторые из которых в конечном итоге заменят вам больше настольных компьютеров, чем настоящие ноутбуки.

Внешний блок PCIe AkiTio Node Thunderbolt 3 для графических процессоров

Настройка Thunderbolt 3 eGFX позволяет получить доступ ко всей игровой библиотеке с быстрым хранением, а также с другими функциями, такими как поддержка до 6 HDR-дисплеев с функциями FreeSync или G-Sync (разрыв экрана RIP). Вы также не ограничены покупкой видеокарт у производителя ноутбука.Вместо этого вы можете выбрать настоящую настольную видеокарту по своему выбору. Выбирайте между AMD или NVIDIA. Хотите новейшую видеокарту ASUS или вам больше нравится EVGA? Настройка Thunderbolt 3 eGFX дает вам свободу выбора собственной видеокарты.

Графическая карта MSI GeForce GTX 1050 Ti 4G OC

Apple недавно сообщила, что macOS High Sierra будет поддерживать внешние видеокарты для Mac. Фактически, Apple даже предлагает разработчикам комплект для разработки внешней графики для создания контента виртуальной реальности на любом Mac с подключением Thunderbolt 3.А поскольку Apple подтверждает оптимизированную поддержку платформы Valve SteamVR и гарнитуры HTC Vive HR, настройка Thunderbolt 3 eGFX будет иметь решающее значение для вас, чтобы наслаждаться виртуальной реальностью на Mac. Комплект для разработки внешней графики включает в себя шасси внешнего графического процессора Sonnett с Thunderbolt 3 (упомянутое выше), видеокарту AMD Radeon RX 580 с 8 ГБ видеопамяти, концентратор Belkin USB Type-C с 4 портами USB Type-A и промо-карту. код на 100 долларов на покупку HTC Vive.

Гарнитура HTC Vive VR

Настройка Thunderbolt 3 eGFX даст вам возможность играть в высокопроизводительные игры на тонком и легком ноутбуке, включая графические улучшения для таких приложений, как редактирование изображений и видео.Он также обеспечивает лучшую поддержку до 6 HDR-дисплеев с высоким разрешением. Производительность вашего ноутбука в играх будет повышена до графики настольного качества, и он сможет использовать FreeSync или G-Sync для уменьшения разрыва изображения на экране. Благодаря корпусам Sonnett и AkiTio, а также многим другим, появившимся на рынке, Thunderbolt 3 делает eGFX жизнеспособным вариантом для игр.

Как играть в игры на своем ноутбуке с внешней видеокартой и GDC

Многие ноутбуки оснащены мощными процессорами, но им не хватает расширенных графических возможностей, что делает их очень быстрыми для обычных задач производительности, но для развлечений он может быть медленнее. GDC V8 подключается к вашему ноутбуку и позволяет вам подключать мощную графическую карту ПК к ноутбуку. Это не портативное игровое решение, но оно означает, что вы можете использовать современную видеокарту, чтобы играть в некоторые интенсивные игры без специального рабочего стола.

На самом деле это просто: слот mini PCI превращается в полноразмерный, подходящий для настольных видеокарт. Адаптеры

GDC существуют уже несколько лет, и последним из них является GDC V8. Он имеет соединение Mini PCI и NGFF. V8 предлагает больше совместимых графических процессоров, включая некоторые из последних карт Nvidia.

Что вам понадобится

• Ноутбук с Mini-PCI или NGFF
• Настольная видеокарта PCI
• Блок питания видеокарты
• Отвертка Phillips для открытия ноутбука

Почему я не могу подключиться через USB?

Требования к скорости и мощности намного превышают предлагаемые спецификации USB,

Как установить GDC в свой ноутбук

Настройка более сложна, чем большинство аксессуаров для ноутбуков, и включает в себя открытие ноутбука.Порты mini PCI-E для ноутбуков (или NGFF) — это просто миниатюрные версии настольных. Подключение аналогично использованию полноразмерного порта PCI ПК.

Прорезь в Mini-PCI GDC и установка опорных винтов — сложная часть установки.

Установка адаптера PCI для ноутбука GDC

1. Узнайте, есть ли у вашего ноутбука Mini-PCI или NGFF, и получите правильный GDC.
2. Откройте чехол для ноутбука. Попробуйте сначала открыть нижние панели, чтобы проверить, есть ли у вас легкий доступ к соединению.
3. Найдите слот PCI, если у вас есть запасной, вы можете просто вставить GDC-соединение, если у вас нет запасного, вам нужно сначала удалить карту WiFi. (используйте USB-ключ Wi-Fi или локальную сеть.)
4. Установите крышку на место, убедившись, что вы выводите кабель из корпуса или между съемной панелью.
5. Физическое подключение портативного компьютера завершено.
6. Подключите видеокарту и блок питания.
7. Продолжайте шаги программного обеспечения, прочитав руководство по установке.

Все эти усилия того стоят, так как после настройки вы можете играть в игры, рендеринг которых осуществляется через внешнюю карту, с гораздо более качественным рендерингом по сравнению с вашей встроенной видеокартой.

Подробнее о GDC V8

Внешняя графика (eGFX) | Сообщество технологий Thunderbolt

Устройства eGFX, сертифицированные Thunderbolt ™ 3: док-станции и корпуса

ASUS

Akitio, бренд OWC

Akitio, бренд OWC

ZOTAC

ZOTAC

GIGABYTE

GIGABYTE

GIGABYTE

GIGABYTE

GIGABYTE

GIGABYTE

GIGABYTE

GIGABYTE

ASUS

BlackMagic Дизайн

BlackMagic Дизайн

Galaxy Microsystems Ltd.

Mantiz Innovation Ltd.

Технология Cooler Master

Технология Cooler Master

Netstor

HP

Other World Computing, Inc.

Other World Computing, Inc.

Корпорация TUL

Корпорация TUL

Корпорация TUL

Шэньчжэнь Panlei Intelligent Technology Co., ООО

Razer

Razer

Поддержка видеокарт

С последними анонсами AMD * и NVIDIA * теперь больше возможностей!

Теперь пользователи могут выбирать между графическими картами серии AMD Radeon ™ и Radeon ™ PRO или NVIDIA GeForce® GTX или Quadro®.

При покупке видеокарты важно учитывать физический размер, форму и характеристики блока питания вашего корпуса. Другие соображения — это совместимость с драйверами графического процессора и поддержка операционной системы (ОС). Всегда проверяйте веб-сайт производителя корпуса, чтобы найти список совместимых видеокарт.

.
